1 SP SP SP u 1 : = TR BRUGSANVISNING MANUEL D'UTILISATION KÄYTTÖOHJE OPERATING MANUAL BRUKSANVISNING GEBRUIKSAANWIJZING INSTRUKCJA OBSŁUGI BRUKSANVISNING KULLANIM KILAVUZU

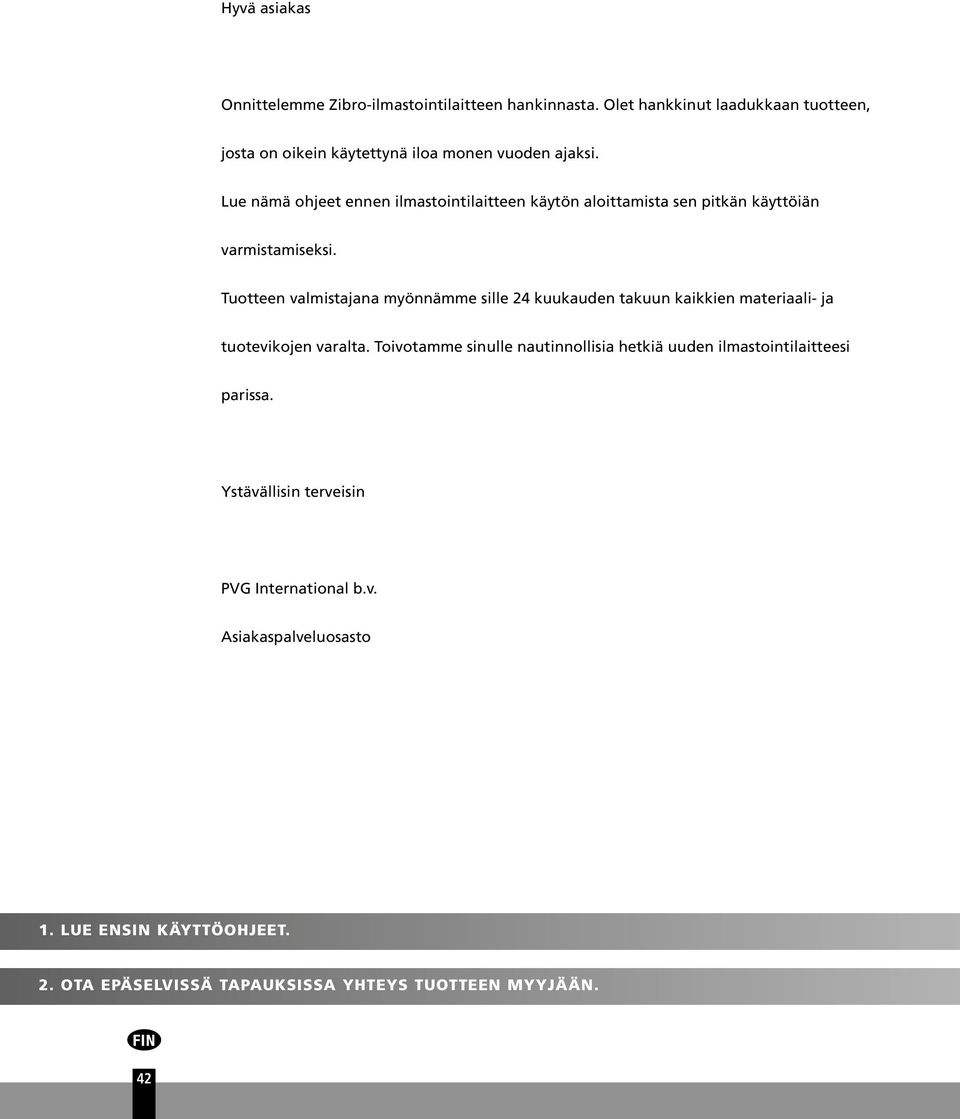

2 Hyvä asiakas Onnittelemme Zibro-ilmastointilaitteen hankinnasta. Olet hankkinut laadukkaan tuotteen, josta on oikein käytettynä iloa monen vuoden ajaksi. Lue nämä ohjeet ennen ilmastointilaitteen käytön aloittamista sen pitkän käyttöiän varmistamiseksi. Tuotteen valmistajana myönnämme sille 24 kuukauden takuun kaikkien materiaali- ja tuotevikojen varalta. Toivotamme sinulle nautinnollisia hetkiä uuden ilmastointilaitteesi parissa. Ystävällisin terveisin PVG International b.v. Asiakaspalveluosasto 1. LUE ENSIN KÄYTTÖOHJEET. 2. OTA EPÄSELVISSÄ TAPAUKSISSA YHTEYS TUOTTEEN MYYJÄÄN. 42

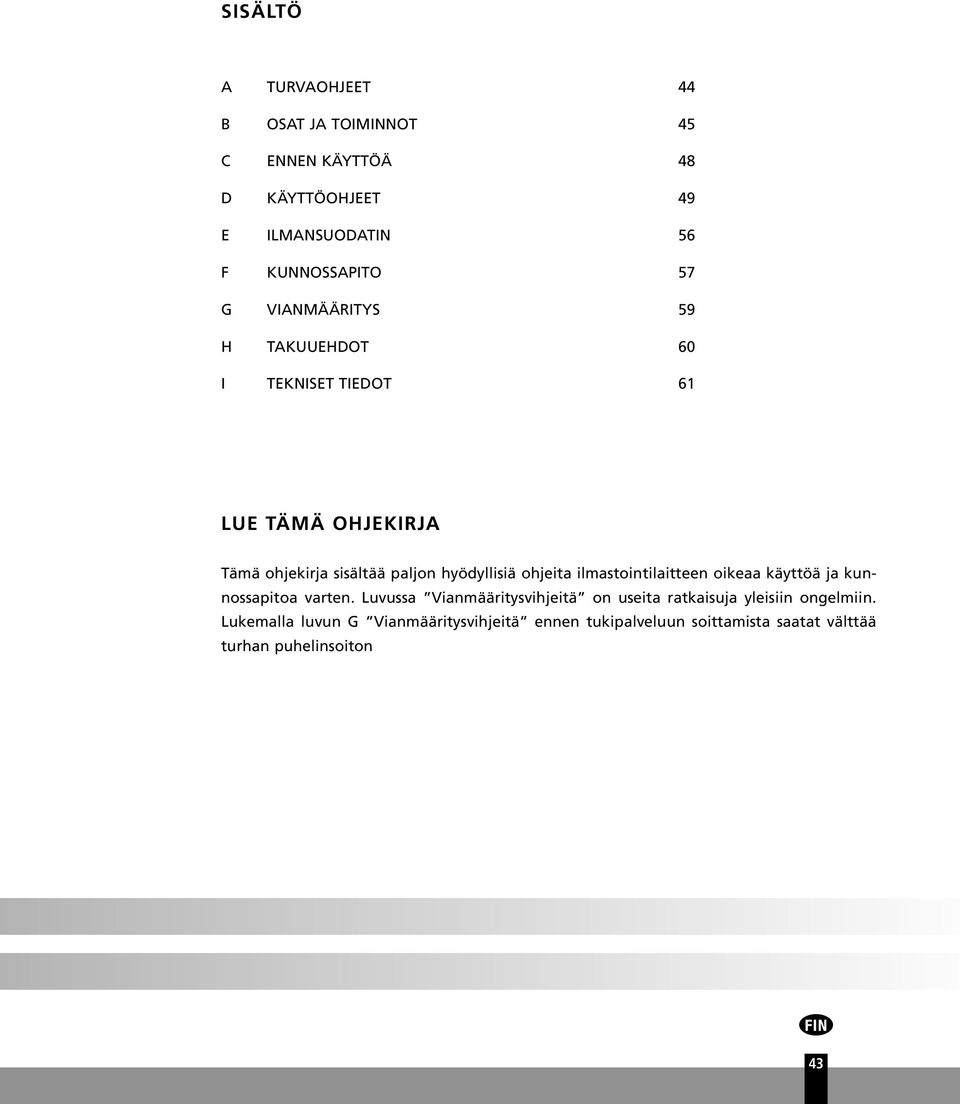

3 SISÄLTÖ A TURVAOHJEET 44 B OSAT JA TOIMINNOT 45 C ENNEN KÄYTTÖÄ 48 D KÄYTTÖOHJEET 49 E ILMANSUODATIN 56 F KUNNOSSAPITO 57 G VIANMÄÄRITYS 59 H TAKUUEHDOT 60 I TEKNISET TIEDOT 61 LUE TÄMÄ OHJEKIRJA Tämä ohjekirja sisältää paljon hyödyllisiä ohjeita ilmastointilaitteen oikeaa käyttöä ja kunnossapitoa varten. Luvussa Vianmääritysvihjeitä on useita ratkaisuja yleisiin ongelmiin. Lukemalla luvun G Vianmääritysvihjeitä ennen tukipalveluun soittamista saatat välttää turhan puhelinsoiton 43

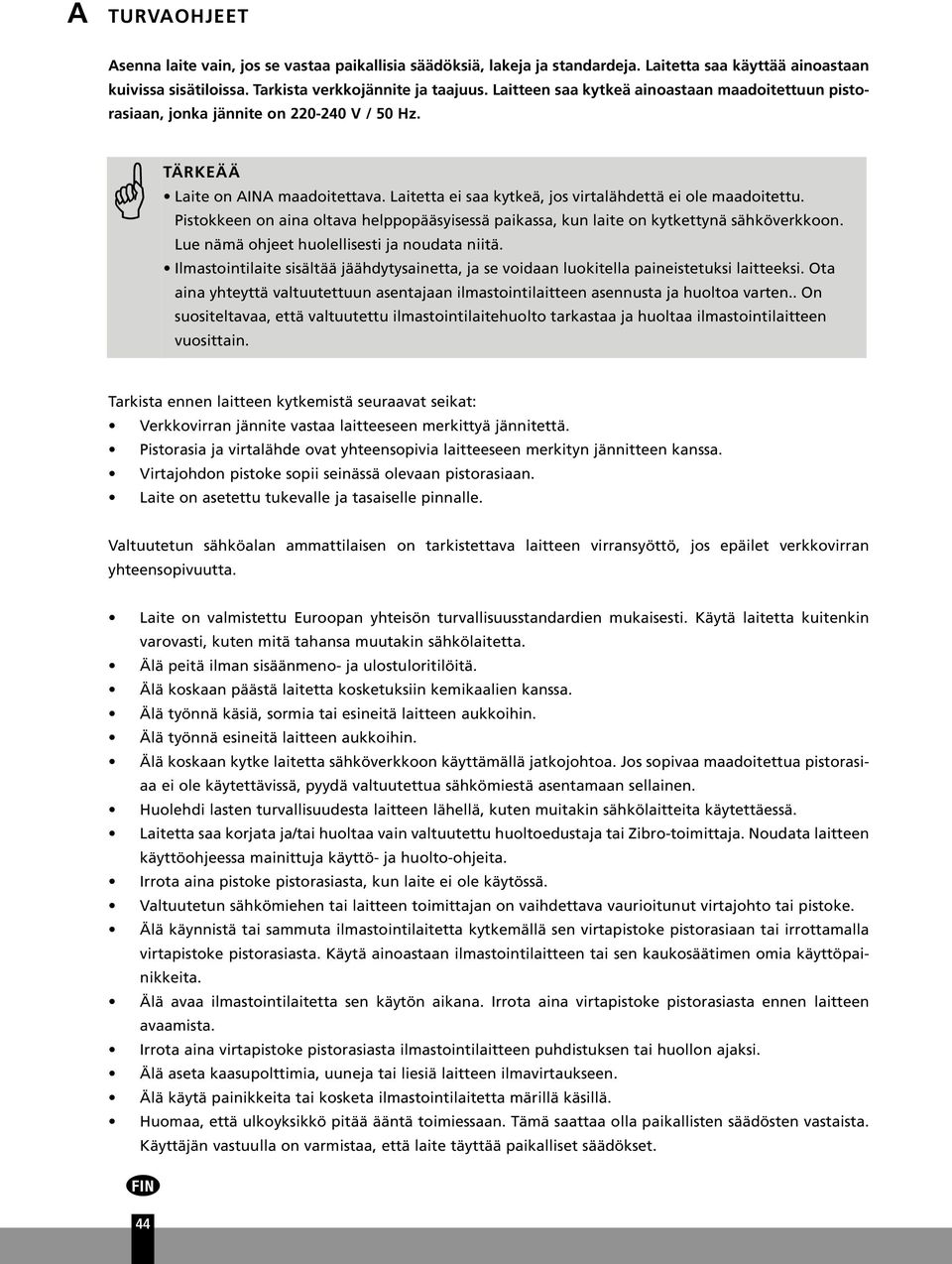

4 A TURVAOHJEET Asenna laite vain, jos se vastaa paikallisia säädöksiä, lakeja ja standardeja. Laitetta saa käyttää ainoastaan kuivissa sisätiloissa. Tarkista verkkojännite ja taajuus. Laitteen saa kytkeä ainoastaan maadoitettuun pistorasiaan, jonka jännite on V / 50 Hz. TÄRKEÄÄ Laite on AINA maadoitettava. Laitetta ei saa kytkeä, jos virtalähdettä ei ole maadoitettu. Pistokkeen on aina oltava helppopääsyisessä paikassa, kun laite on kytkettynä sähköverkkoon. Lue nämä ohjeet huolellisesti ja noudata niitä. Ilmastointilaite sisältää jäähdytysainetta, ja se voidaan luokitella paineistetuksi laitteeksi. Ota aina yhteyttä valtuutettuun asentajaan ilmastointilaitteen asennusta ja huoltoa varten.. On suositeltavaa, että valtuutettu ilmastointilaitehuolto tarkastaa ja huoltaa ilmastointilaitteen vuosittain. Tarkista ennen laitteen kytkemistä seuraavat seikat: Verkkovirran jännite vastaa laitteeseen merkittyä jännitettä. Pistorasia ja virtalähde ovat yhteensopivia laitteeseen merkityn jännitteen kanssa. Virtajohdon pistoke sopii seinässä olevaan pistorasiaan. Laite on asetettu tukevalle ja tasaiselle pinnalle. Valtuutetun sähköalan ammattilaisen on tarkistettava laitteen virransyöttö, jos epäilet verkkovirran yhteensopivuutta. Laite on valmistettu Euroopan yhteisön turvallisuusstandardien mukaisesti. Käytä laitetta kuitenkin varovasti, kuten mitä tahansa muutakin sähkölaitetta. Älä peitä ilman sisäänmeno- ja ulostuloritilöitä. Älä koskaan päästä laitetta kosketuksiin kemikaalien kanssa. Älä työnnä käsiä, sormia tai esineitä laitteen aukkoihin. Älä työnnä esineitä laitteen aukkoihin. Älä koskaan kytke laitetta sähköverkkoon käyttämällä jatkojohtoa. Jos sopivaa maadoitettua pistorasiaa ei ole käytettävissä, pyydä valtuutettua sähkömiestä asentamaan sellainen. Huolehdi lasten turvallisuudesta laitteen lähellä, kuten muitakin sähkölaitteita käytettäessä. Laitetta saa korjata ja/tai huoltaa vain valtuutettu huoltoedustaja tai Zibro-toimittaja. Noudata laitteen käyttöohjeessa mainittuja käyttö- ja huolto-ohjeita. Irrota aina pistoke pistorasiasta, kun laite ei ole käytössä. Valtuutetun sähkömiehen tai laitteen toimittajan on vaihdettava vaurioitunut virtajohto tai pistoke. Älä käynnistä tai sammuta ilmastointilaitetta kytkemällä sen virtapistoke pistorasiaan tai irrottamalla virtapistoke pistorasiasta. Käytä ainoastaan ilmastointilaitteen tai sen kaukosäätimen omia käyttöpainikkeita. Älä avaa ilmastointilaitetta sen käytön aikana. Irrota aina virtapistoke pistorasiasta ennen laitteen avaamista. Irrota aina virtapistoke pistorasiasta ilmastointilaitteen puhdistuksen tai huollon ajaksi. Älä aseta kaasupolttimia, uuneja tai liesiä laitteen ilmavirtaukseen. Älä käytä painikkeita tai kosketa ilmastointilaitetta märillä käsillä. Huomaa, että ulkoyksikkö pitää ääntä toimiessaan. Tämä saattaa olla paikallisten säädösten vastaista. Käyttäjän vastuulla on varmistaa, että laite täyttää paikalliset säädökset. 44

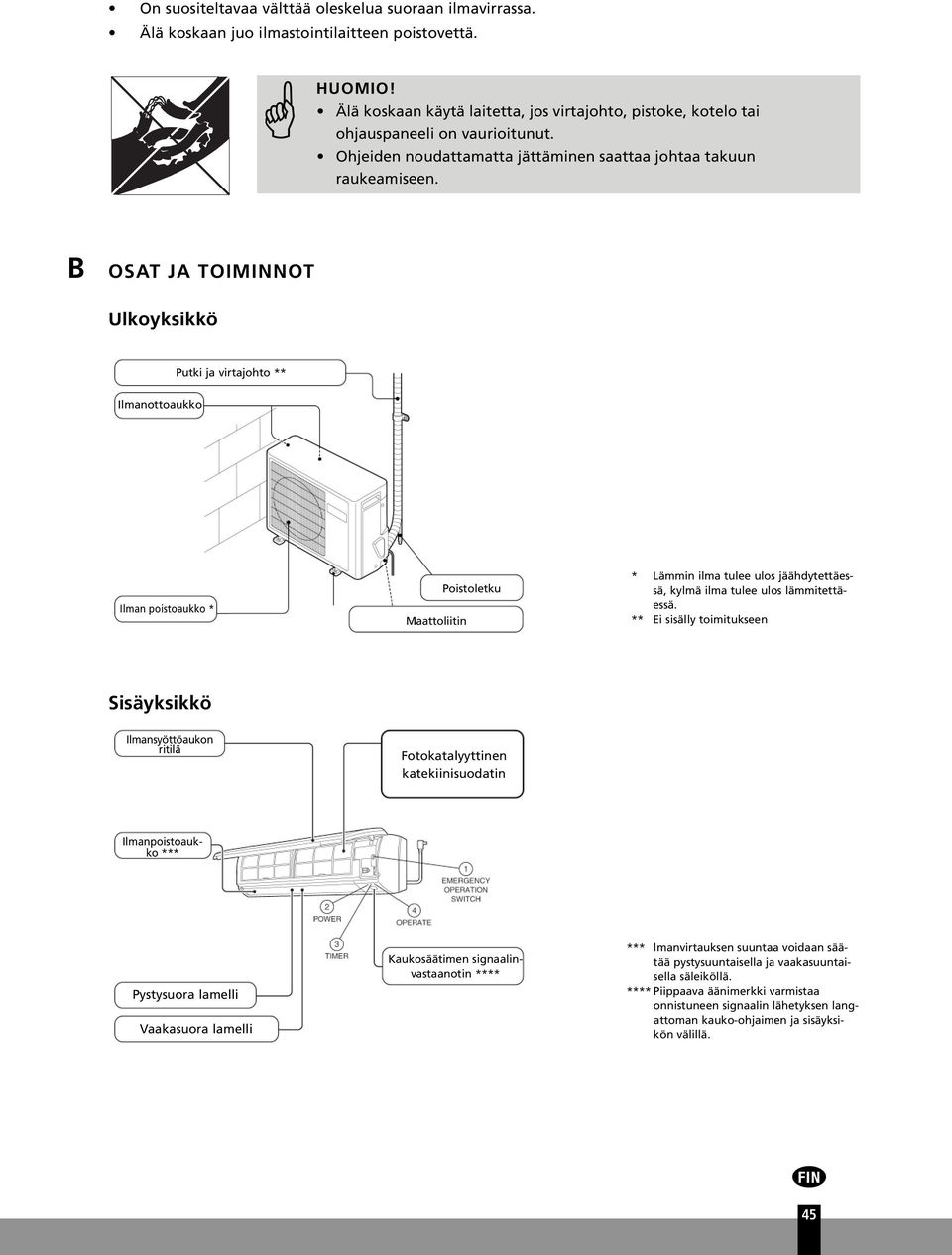

5 On suositeltavaa välttää oleskelua suoraan ilmavirrassa. Älä koskaan juo ilmastointilaitteen poistovettä. HUOMIO! Älä koskaan käytä laitetta, jos virtajohto, pistoke, kotelo tai ohjauspaneeli on vaurioitunut. Ohjeiden noudattamatta jättäminen saattaa johtaa takuun raukeamiseen. B OSAT JA TOIMINNOT Ulkoyksikkö Putki ja virtajohto ** Ilmanottoaukko Ilman poistoaukko * Maattoliitin Poistoletku * Lämmin ilma tulee ulos jäähdytettäessä, kylmä ilma tulee ulos lämmitettäessä. ** Ei sisälly toimitukseen Sisäyksikkö Ilmansyöttöaukon ritilä Fotokatalyyttinen katekiinisuodatin Ilmanpoistoaukko *** OUTDOOR UNIT Pystysuora lamelli Vaakasuora lamelli Kaukosäätimen signaalinvastaanotin **** *** lmanvirtauksen suuntaa voidaan säätää pystysuuntaisella ja vaakasuuntaisella säleiköllä. **** Piippaava äänimerkki varmistaa onnistuneen signaalin lähetyksen langattoman kauko-ohjaimen ja sisäyksikön välillä. 45

6 Käyttöpaneeli 1. HÄTÄKYTKIN (MANUAALINEN). Laitteen käyttämiseen, jos kaukosäädin ei toimi. 2. VIRRAN MERKKIVALO Syttyy kun toiminto on aktivoitu. 3. VIRRANSYÖTÖN MERKKIVALO palaa, kun virta on kytketty. 4. KÄYTTÖ. Valo palaa, kun laite on kytketty päälle. Automaattinen korjaustoiminto Mikäli käytön aikana esiintyy virtakatkos, senhetkinen käyttötila tallennetaan automaattisesti. 3-4 minuuttia sen jälkeen, kun virransyöttö on taas korjaantunut, yksikkö käynnistyy automaattisesti samassa käyttötilassa (3-4 minuutin odotusaika kompressorin suojaamiseksi). HUOMIO! Automaattisen korjaustoiminnon ansiosta yksikkö käynnistyy virransyötön katkeamisen jälkeen taas automaattisesti (vaikka se ei olisikaan toivottua), kun pistoke työnnetään pistorasiaan. Jos yksikköä ei käytetä pitkään aikaan, kytke se pois päältä kaukosäätimestä ja irrota pistoke pistorasiasta. 46

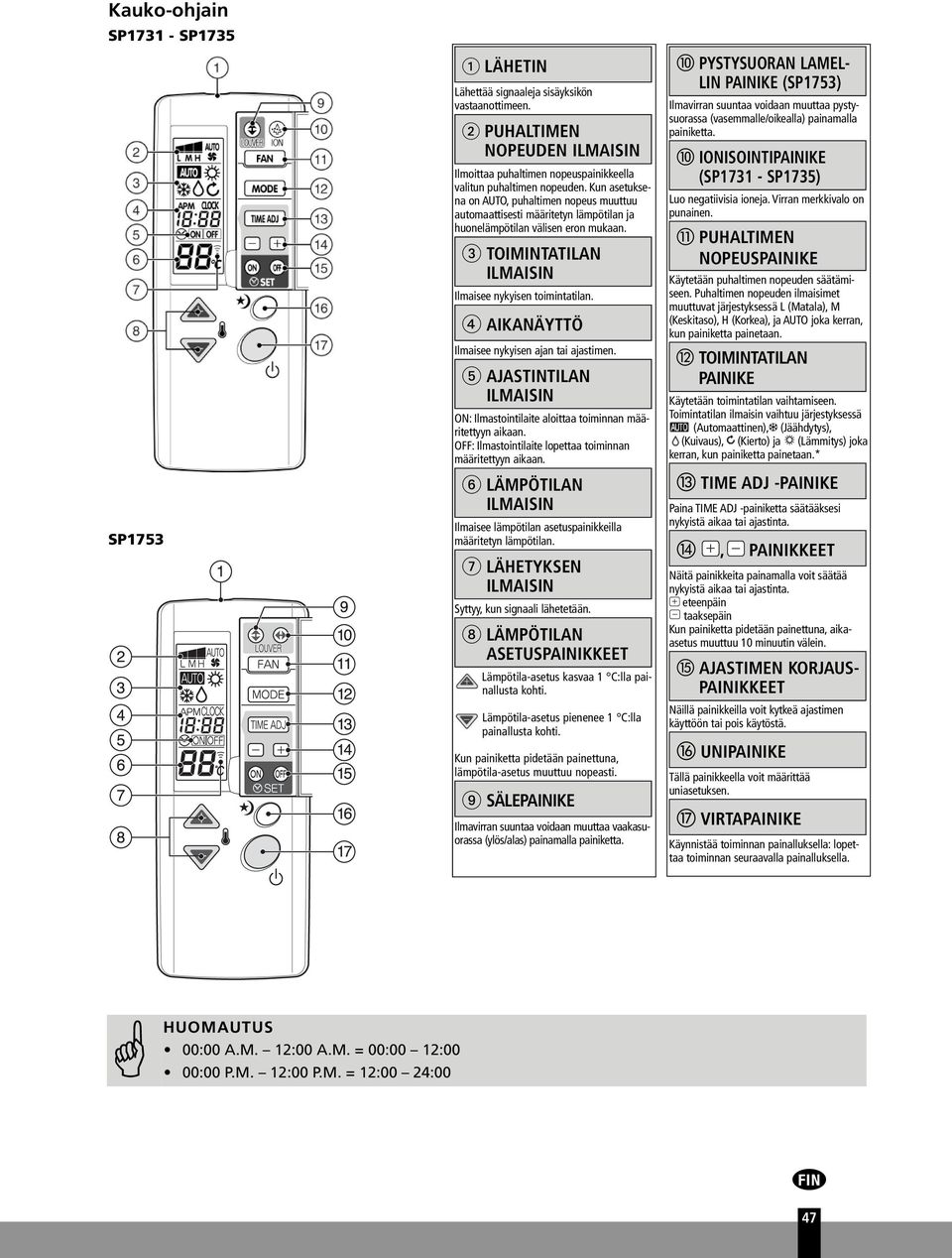

7 Kauko-ohjain SP SP1735 SP1753 LÄHETIN Lähettää signaaleja sisäyksikön vastaanottimeen. PUHALTIMEN NOPEUDEN ILMAISIN Ilmoittaa puhaltimen nopeuspainikkeella valitun puhaltimen nopeuden. Kun asetuksena on AUTO, puhaltimen nopeus muuttuu automaattisesti määritetyn lämpötilan ja huonelämpötilan välisen eron mukaan. TOIMINTATILAN ILMAISIN Ilmaisee nykyisen toimintatilan. AIKANÄYTTÖ Ilmaisee nykyisen ajan tai ajastimen. AJASTINTILAN ILMAISIN ON: Ilmastointilaite aloittaa toiminnan määritettyyn aikaan. OFF: Ilmastointilaite lopettaa toiminnan määritettyyn aikaan. LÄMPÖTILAN ILMAISIN Ilmaisee lämpötilan asetuspainikkeilla määritetyn lämpötilan. LÄHETYKSEN ILMAISIN Syttyy, kun signaali lähetetään. LÄMPÖTILAN ASETUSPAINIKKEET Lämpötila-asetus kasvaa 1 C:lla painallusta kohti. Lämpötila-asetus pienenee 1 C:lla painallusta kohti. Kun painiketta pidetään painettuna, lämpötila-asetus muuttuu nopeasti. SÄLEPAINIKE Ilmavirran suuntaa voidaan muuttaa vaakasuorassa (ylös/alas) painamalla painiketta. PYSTYSUORAN LAMEL- LIN PAINIKE (SP1753) Ilmavirran suuntaa voidaan muuttaa pystysuorassa (vasemmalle/oikealla) painamalla painiketta. IONISOINTIPAINIKE (SP SP1735) Luo negatiivisia ioneja. Virran merkkivalo on punainen. PUHALTIMEN NOPEUSPAINIKE Käytetään puhaltimen nopeuden säätämiseen. Puhaltimen nopeuden ilmaisimet muuttuvat järjestyksessä L (Matala), M (Keskitaso), H (Korkea), ja AUTO joka kerran, kun painiketta painetaan. TOIMINTATILAN PAINIKE Käytetään toimintatilan vaihtamiseen. Toimintatilan ilmaisin vaihtuu järjestyksessä (Automaattinen), (Jäähdytys), (Kuivaus), (Kierto) ja (Lämmitys) joka kerran, kun painiketta painetaan.* TIME ADJ -PAINIKE Paina TIME ADJ -painiketta säätääksesi nykyistä aikaa tai ajastinta., PAINIKKEET Näitä painikkeita painamalla voit säätää nykyistä aikaa tai ajastinta. eteenpäin taaksepäin Kun painiketta pidetään painettuna, aikaasetus muuttuu 10 minuutin välein. AJASTIMEN KORJAUS- PAINIKKEET Näillä painikkeilla voit kytkeä ajastimen käyttöön tai pois käytöstä. UNIPAINIKE Tällä painikkeella voit määrittää uniasetuksen. VIRTAPAINIKE Käynnistää toiminnan painalluksella: lopettaa toiminnan seuraavalla painalluksella. HUOMAUTUS 00:00 A.M. 12:00 A.M. = 00:00 12:00 00:00 P.M. 12:00 P.M. = 12:00 24:00 47

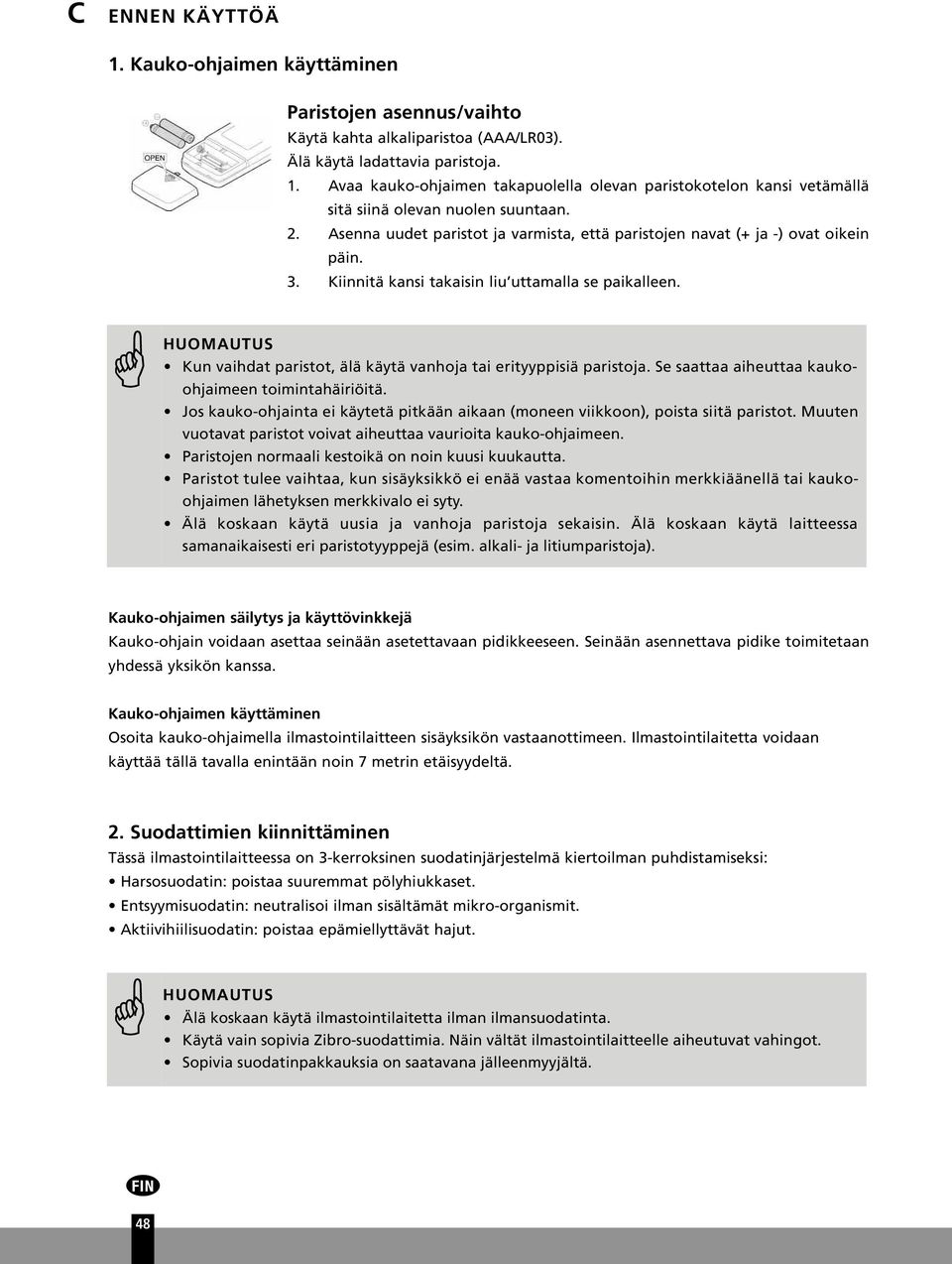

8 C ENNEN KÄYTTÖÄ 1. Kauko-ohjaimen käyttäminen Paristojen asennus/vaihto Käytä kahta alkaliparistoa (AAA/LR03). Älä käytä ladattavia paristoja. 1. Avaa kauko-ohjaimen takapuolella olevan paristokotelon kansi vetämällä sitä siinä olevan nuolen suuntaan. 2. Asenna uudet paristot ja varmista, että paristojen navat (+ ja -) ovat oikein päin. 3. Kiinnitä kansi takaisin liu uttamalla se paikalleen. HUOMAUTUS Kun vaihdat paristot, älä käytä vanhoja tai erityyppisiä paristoja. Se saattaa aiheuttaa kaukoohjaimeen toimintahäiriöitä. Jos kauko-ohjainta ei käytetä pitkään aikaan (moneen viikkoon), poista siitä paristot. Muuten vuotavat paristot voivat aiheuttaa vaurioita kauko-ohjaimeen. Paristojen normaali kestoikä on noin kuusi kuukautta. Paristot tulee vaihtaa, kun sisäyksikkö ei enää vastaa komentoihin merkkiäänellä tai kaukoohjaimen lähetyksen merkkivalo ei syty. Älä koskaan käytä uusia ja vanhoja paristoja sekaisin. Älä koskaan käytä laitteessa samanaikaisesti eri paristotyyppejä (esim. alkali- ja litiumparistoja). Kauko-ohjaimen säilytys ja käyttövinkkejä Kauko-ohjain voidaan asettaa seinään asetettavaan pidikkeeseen. Seinään asennettava pidike toimitetaan yhdessä yksikön kanssa. Kauko-ohjaimen käyttäminen Osoita kauko-ohjaimella ilmastointilaitteen sisäyksikön vastaanottimeen. Ilmastointilaitetta voidaan käyttää tällä tavalla enintään noin 7 metrin etäisyydeltä. 2. Suodattimien kiinnittäminen Tässä ilmastointilaitteessa on 3-kerroksinen suodatinjärjestelmä kiertoilman puhdistamiseksi: Harsosuodatin: poistaa suuremmat pölyhiukkaset. Entsyymisuodatin: neutralisoi ilman sisältämät mikro-organismit. Aktiivihiilisuodatin: poistaa epämiellyttävät hajut. HUOMAUTUS Älä koskaan käytä ilmastointilaitetta ilman ilmansuodatinta. Käytä vain sopivia Zibro-suodattimia. Näin vältät ilmastointilaitteelle aiheutuvat vahingot. Sopivia suodatinpakkauksia on saatavana jälleenmyyjältä. 48

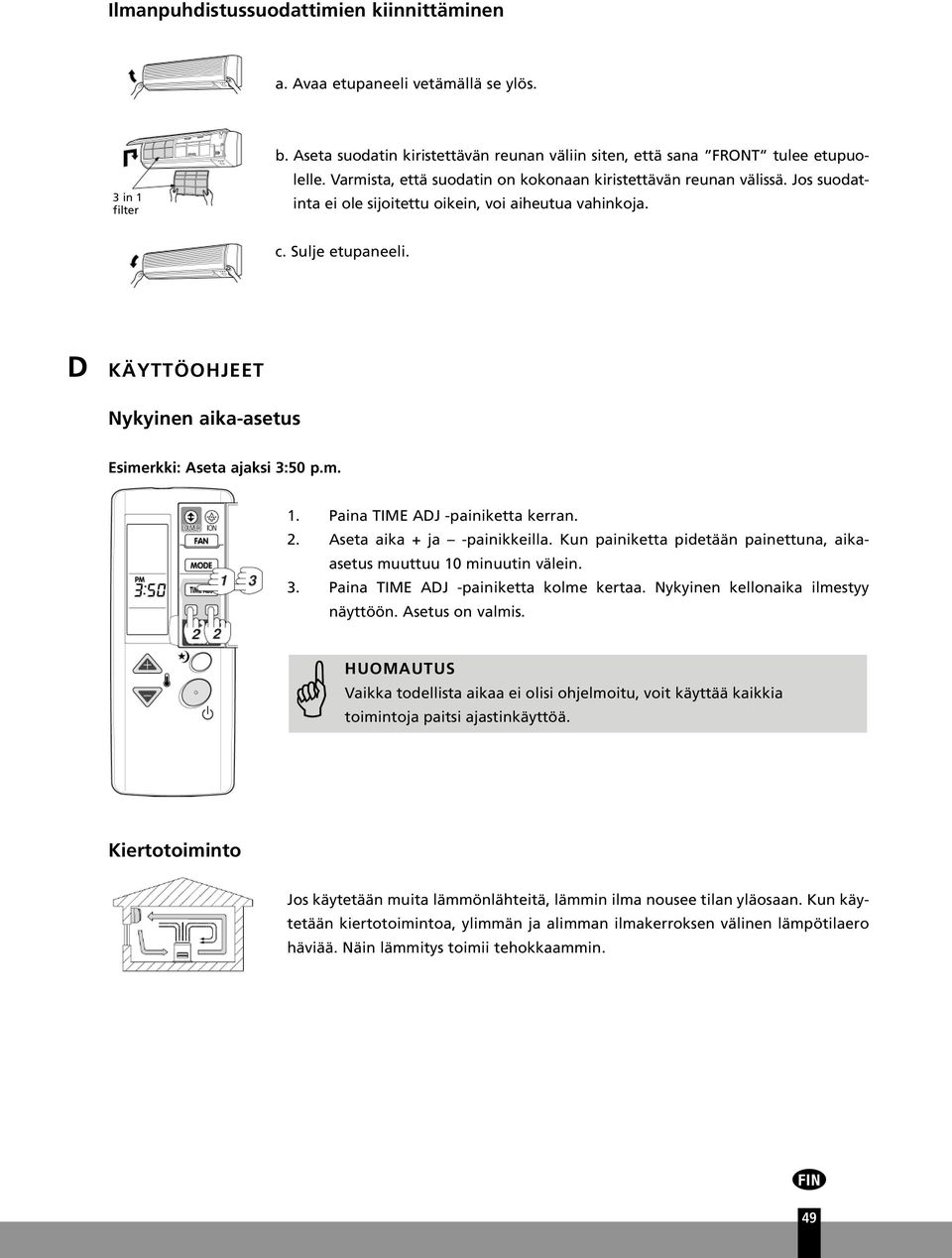

9 Ilmanpuhdistussuodattimien kiinnittäminen a. Avaa etupaneeli vetämällä se ylös. 3 in 1 filter b. Aseta suodatin kiristettävän reunan väliin siten, että sana FRONT tulee etupuolelle. Varmista, että suodatin on kokonaan kiristettävän reunan välissä. Jos suodatinta ei ole sijoitettu oikein, voi aiheutua vahinkoja. c. Sulje etupaneeli. D KÄYTTÖOHJEET Nykyinen aika-asetus Esimerkki: Aseta ajaksi 3:50 p.m. 1. Paina TIME ADJ -painiketta kerran. 2. Aseta aika + ja -painikkeilla. Kun painiketta pidetään painettuna, aikaasetus muuttuu 10 minuutin välein. 3. Paina TIME ADJ -painiketta kolme kertaa. Nykyinen kellonaika ilmestyy näyttöön. Asetus on valmis. HUOMAUTUS Vaikka todellista aikaa ei olisi ohjelmoitu, voit käyttää kaikkia toimintoja paitsi ajastinkäyttöä. Kiertotoiminto Jos käytetään muita lämmönlähteitä, lämmin ilma nousee tilan yläosaan. Kun käytetään kiertotoimintoa, ylimmän ja alimman ilmakerroksen välinen lämpötilaero häviää. Näin lämmitys toimii tehokkaammin. 49

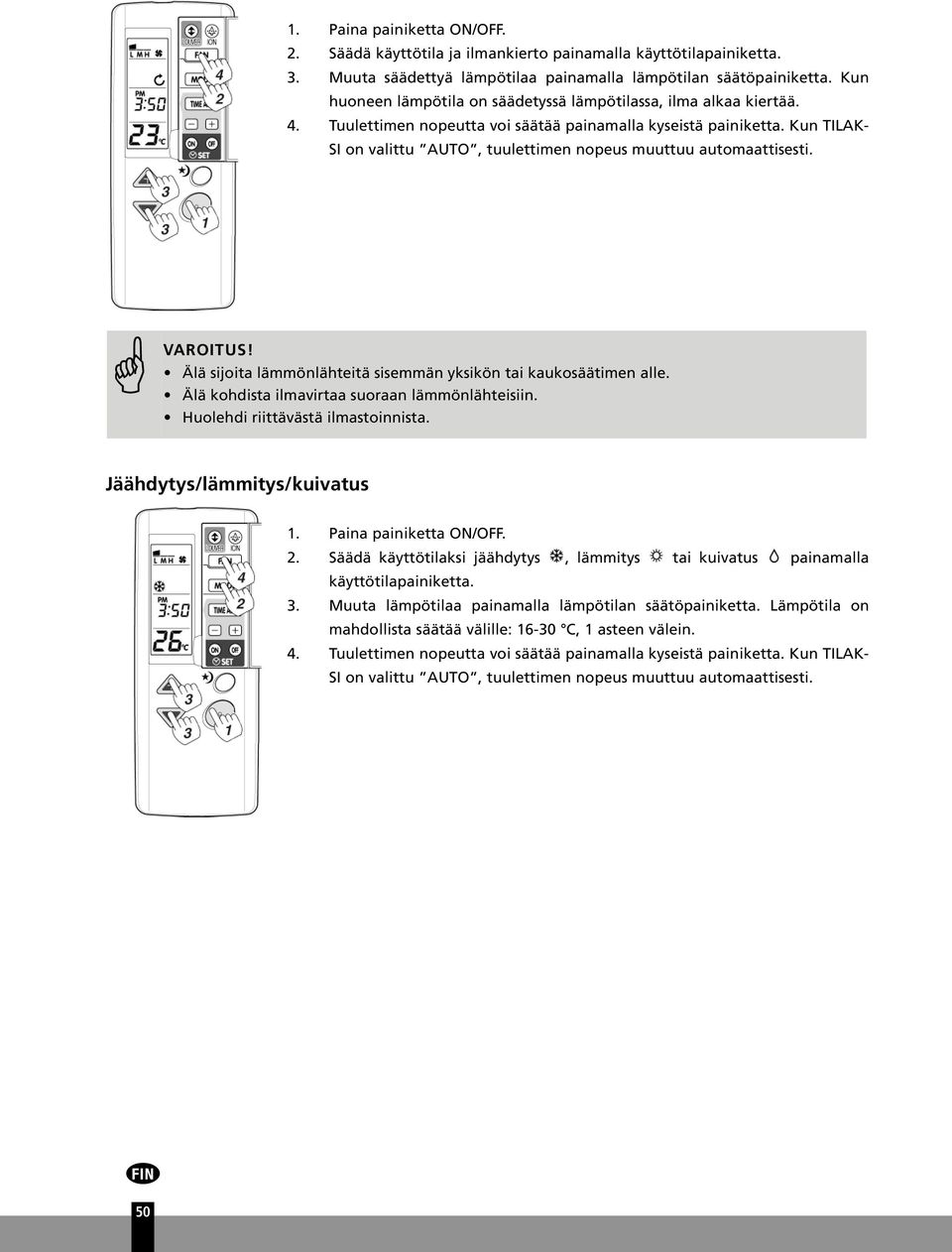

10 1. Paina painiketta ON/OFF. 2. Säädä käyttötila ja ilmankierto painamalla käyttötilapainiketta. 3. Muuta säädettyä lämpötilaa painamalla lämpötilan säätöpainiketta. Kun huoneen lämpötila on säädetyssä lämpötilassa, ilma alkaa kiertää. 4. Tuulettimen nopeutta voi säätää painamalla kyseistä painiketta. Kun TILAK- SI on valittu AUTO, tuulettimen nopeus muuttuu automaattisesti. VAROITUS! Älä sijoita lämmönlähteitä sisemmän yksikön tai kaukosäätimen alle. Älä kohdista ilmavirtaa suoraan lämmönlähteisiin. Huolehdi riittävästä ilmastoinnista. Jäähdytys/lämmitys/kuivatus 1. Paina painiketta ON/OFF. 2. Säädä käyttötilaksi jäähdytys, lämmitys tai kuivatus painamalla käyttötilapainiketta. 3. Muuta lämpötilaa painamalla lämpötilan säätöpainiketta. Lämpötila on mahdollista säätää välille: C, 1 asteen välein. 4. Tuulettimen nopeutta voi säätää painamalla kyseistä painiketta. Kun TILAK- SI on valittu AUTO, tuulettimen nopeus muuttuu automaattisesti. 50

11 HUOMAUTUS! Jos yksikköä käytetään pidemmän aikaa jäähdytykseen ja kuivatukseen ympäristössä, jonka kosteuspitoisuus on suuri (ikkunat ja ovet ovat auki), sisempään yksikköön voi muodostua kosteuspisaroita. Vuotava vesi voi vahingoittaa lattianpäällysteitä. Jos käyttötilan kuivatus lämpötila on säädetty alhaiseksi, ilmavirta tuntuu kylmältä. Käyttötilassa kuivatus järjestelmä jäähdyttää, kunnes huoneenlämpötila on 1-2 C säädettyä lämpötilaa korkeampi ja kytkeytyy säännöllisin väliajoin tuulettimen nopeudelle LO (alhainen) huolimatta säädetystä nopeudesta. Kuivatuksen aikana sisempi yksikkö sammuu 3 minuutin ajaksi, kun säädetty lämpötila on saavutettu. Lämmityksen aikana ulompi yksikkö voi jäätyä ja lämmityskapasiteetti voi pienentyä. Yksikkö lopettaa tällöin lämmityksen ja kytkeytyy automaattisesti sulatukseen. Sulatuksen aikana sisemmän ja ulomman yksikön tuulettimet eivät toimi. Jos lämmönvaihdin ei lämpene riittävästi, ilmankierto loppuu, jotta vältettäisiin kylmän ilman virtaaminen sisään. Automaattinen toiminta Automaattisessa toiminnassa ilmastointilaite valitsee käynnistyessään toimintatilan (jäähdytys, kuivaus, lämmitys) huonelämpötilan mukaan. Ilmastointilaite käynnistyy edellisessä tilassa, jos automaattista toimintaa jatketaan kolmen tunnin kuluttua virran katkaisemisesta. Tilan tarkistus. Tietokone tarkistaa huonelämpötilan ja vertaa sitä säännöllisesti kompressorin sammuttua ja säätää toimintatilan. Yksikön käynnistyessä automaattisesti valittu toimintatila valitaan uudelleen sen jälkeen, kun huonelämpötila saavuttaa asetuslämpötilan, ja ulkoyksikkö sammuu 15 minuutiksi tai pidemmäksi aikaa. 1. Paina virtapainiketta. 2. Aseta toimintatilaksi automaattinen AUTO painamalla toimintatilan painiketta. 3. Säädä asetuslämpötilaa painamalla lämpötilan asetuspainikkeita. 4. Säädä puhaltimen nopeutta painamalla puhaltimen nopeuspainiketta. Kun tilaksi on valittu AUTO, puhaltimen nopeus muuttuu automaattisesti. HUOMAUTUS Jos automaattisella toiminnalla valittu tila ei sovi sinulle, valitse toimintatila (jäähdytys, kuivaus, lämmitys) toimintatilan painikkeella. 51

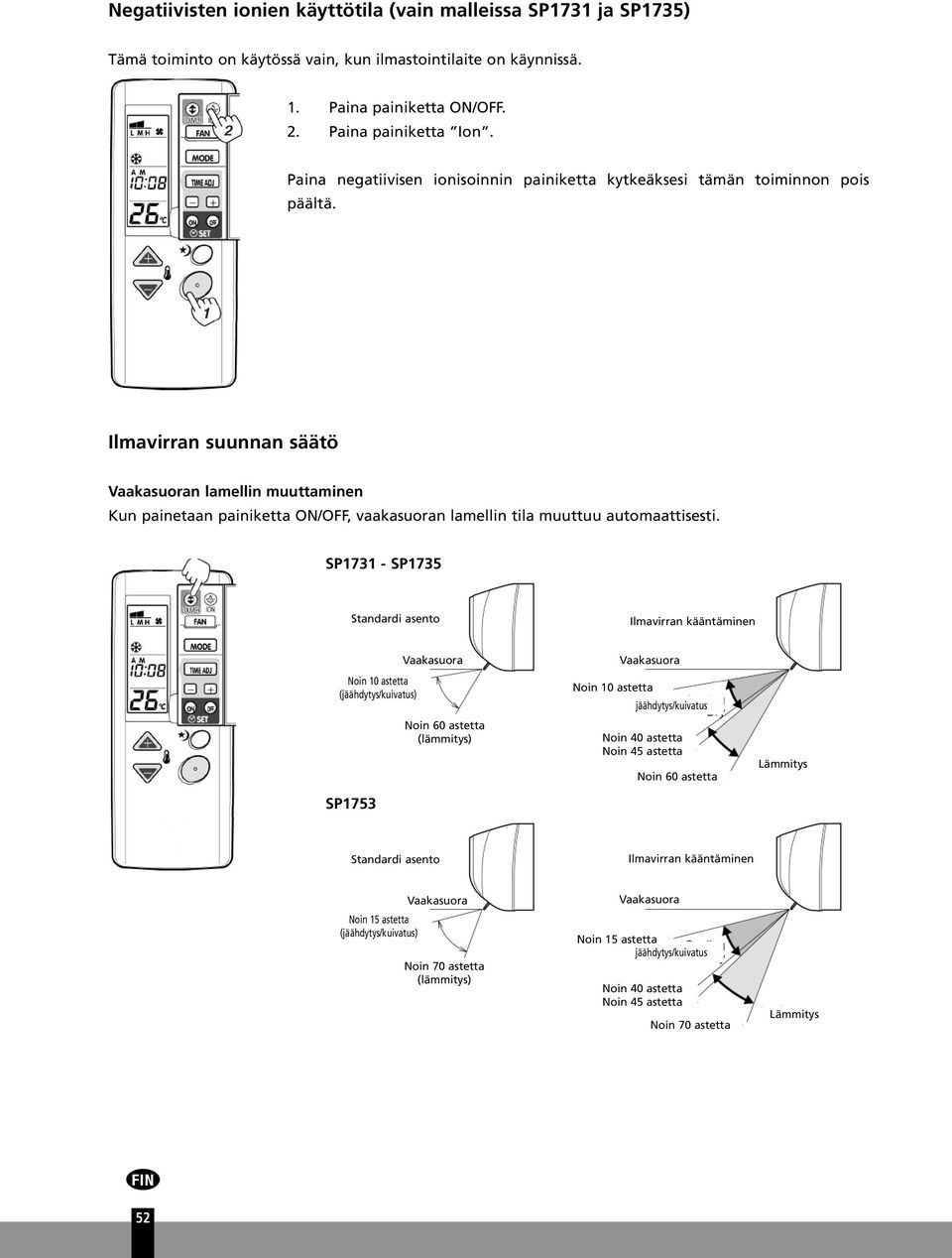

12 Negatiivisten ionien käyttötila (vain malleissa SP1731 ja SP1735) Tämä toiminto on käytössä vain, kun ilmastointilaite on käynnissä. 1. Paina painiketta ON/OFF. 2. Paina painiketta Ion. Paina negatiivisen ionisoinnin painiketta kytkeäksesi tämän toiminnon pois päältä. Ilmavirran suunnan säätö Vaakasuoran lamellin muuttaminen Kun painetaan painiketta ON/OFF, vaakasuoran lamellin tila muuttuu automaattisesti. SP SP1735 Standardi asento Ilmavirran kääntäminen Noin 10 astetta (jäähdytys/kuivatus) SP1753 Vaakasuora Noin 60 astetta (lämmitys) Vaakasuora Noin 10 astetta jäähdytys/kuivatus Noin 40 astetta Noin 45 astetta Noin 60 astetta Lämmitys Standardi asento Ilmavirran kääntäminen Noin 15 astetta (jäähdytys/kuivatus) Vaakasuora Noin 70 astetta (lämmitys) Vaakasuora Noin 15 astetta jäähdytys/kuivatus Noin 40 astetta Noin 45 astetta Noin 70 astetta Lämmitys 52

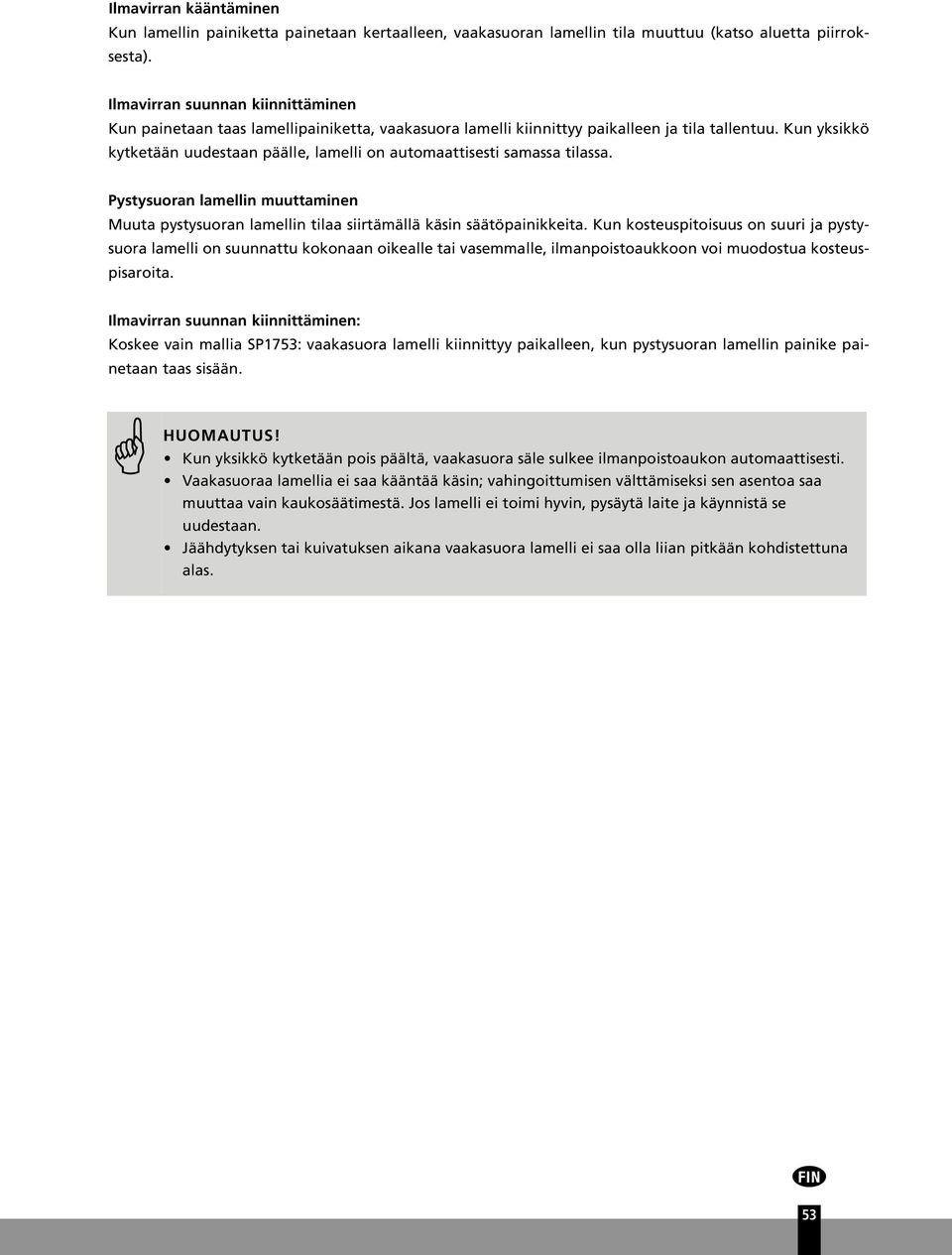

13 Ilmavirran kääntäminen Kun lamellin painiketta painetaan kertaalleen, vaakasuoran lamellin tila muuttuu (katso aluetta piirroksesta). Ilmavirran suunnan kiinnittäminen Kun painetaan taas lamellipainiketta, vaakasuora lamelli kiinnittyy paikalleen ja tila tallentuu. Kun yksikkö kytketään uudestaan päälle, lamelli on automaattisesti samassa tilassa. Pystysuoran lamellin muuttaminen Muuta pystysuoran lamellin tilaa siirtämällä käsin säätöpainikkeita. Kun kosteuspitoisuus on suuri ja pystysuora lamelli on suunnattu kokonaan oikealle tai vasemmalle, ilmanpoistoaukkoon voi muodostua kosteuspisaroita. Ilmavirran suunnan kiinnittäminen: Koskee vain mallia SP1753: vaakasuora lamelli kiinnittyy paikalleen, kun pystysuoran lamellin painike painetaan taas sisään. HUOMAUTUS! Kun yksikkö kytketään pois päältä, vaakasuora säle sulkee ilmanpoistoaukon automaattisesti. Vaakasuoraa lamellia ei saa kääntää käsin; vahingoittumisen välttämiseksi sen asentoa saa muuttaa vain kaukosäätimestä. Jos lamelli ei toimi hyvin, pysäytä laite ja käynnistä se uudestaan. Jäähdytyksen tai kuivatuksen aikana vaakasuora lamelli ei saa olla liian pitkään kohdistettuna alas. 53

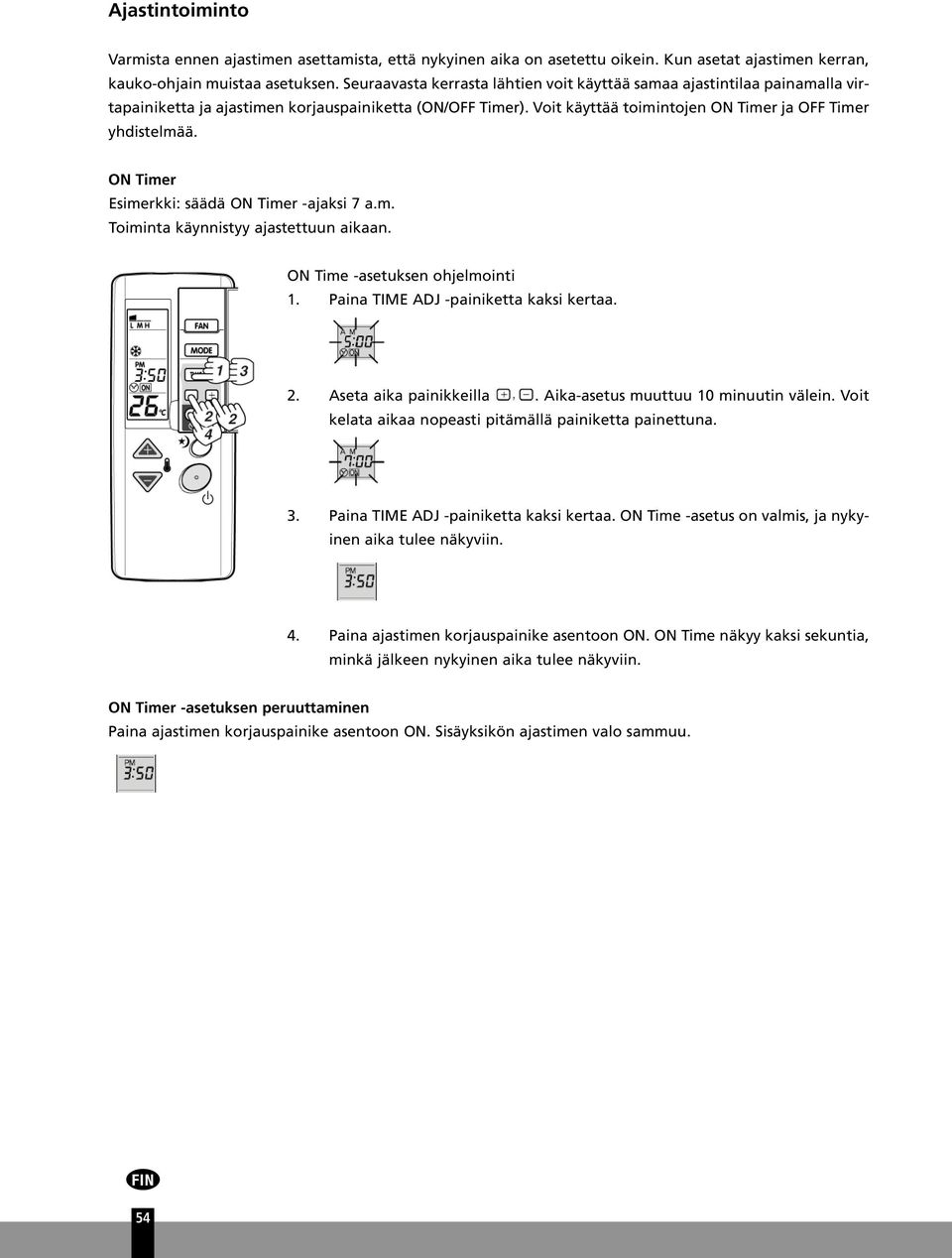

14 Ajastintoiminto Varmista ennen ajastimen asettamista, että nykyinen aika on asetettu oikein. Kun asetat ajastimen kerran, kauko-ohjain muistaa asetuksen. Seuraavasta kerrasta lähtien voit käyttää samaa ajastintilaa painamalla virtapainiketta ja ajastimen korjauspainiketta (ON/OFF Timer). Voit käyttää toimintojen ON Timer ja OFF Timer yhdistelmää. ON Timer Esimerkki: säädä ON Timer -ajaksi 7 a.m. Toiminta käynnistyy ajastettuun aikaan. ON Time -asetuksen ohjelmointi 1. Paina TIME ADJ -painiketta kaksi kertaa. 2. Aseta aika painikkeilla. Aika-asetus muuttuu 10 minuutin välein. Voit kelata aikaa nopeasti pitämällä painiketta painettuna. 3. Paina TIME ADJ -painiketta kaksi kertaa. ON Time -asetus on valmis, ja nykyinen aika tulee näkyviin. 4. Paina ajastimen korjauspainike asentoon ON. ON Time näkyy kaksi sekuntia, minkä jälkeen nykyinen aika tulee näkyviin. ON Timer -asetuksen peruuttaminen Paina ajastimen korjauspainike asentoon ON. Sisäyksikön ajastimen valo sammuu. 54

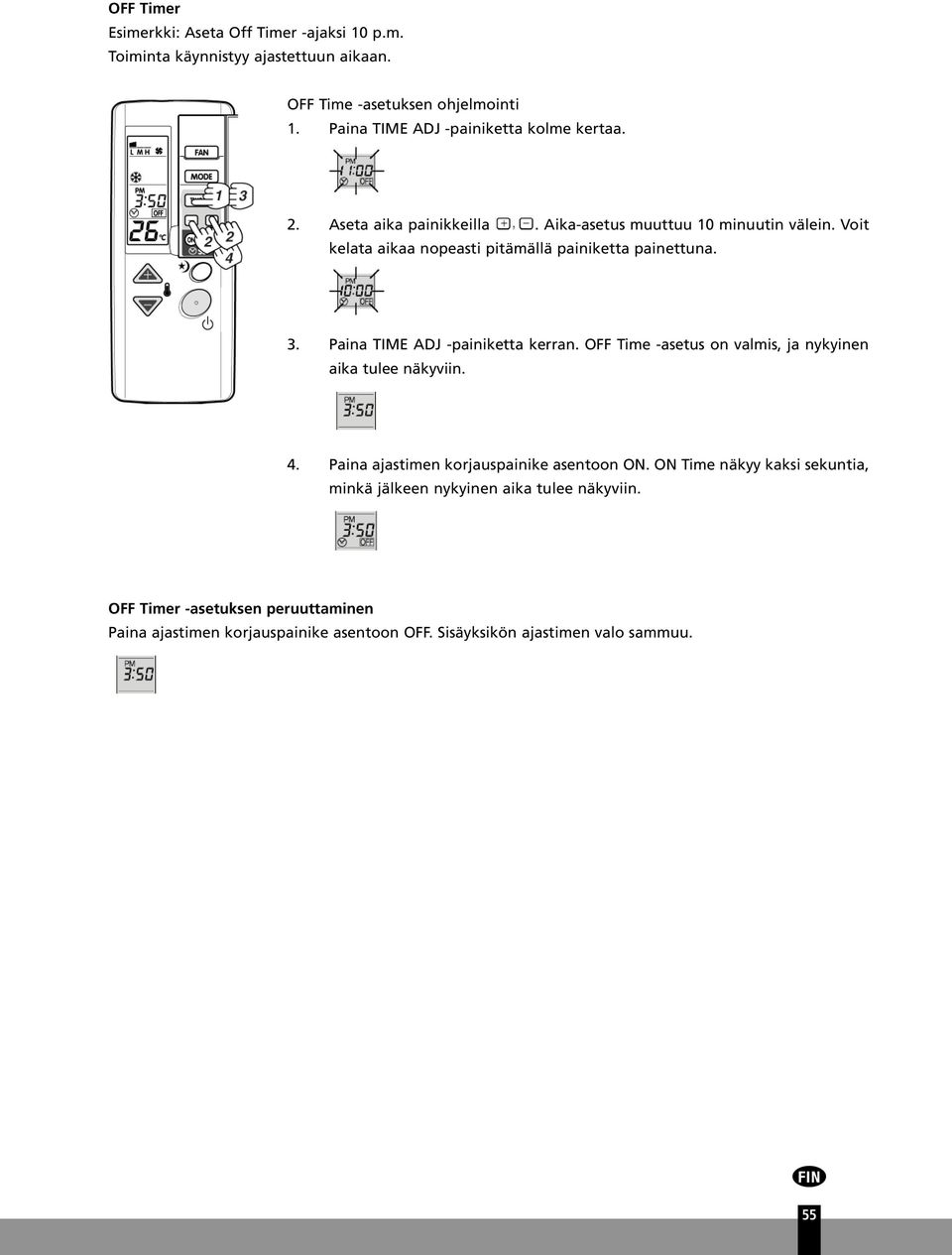

15 OFF Timer Esimerkki: Aseta Off Timer -ajaksi 10 p.m. Toiminta käynnistyy ajastettuun aikaan. OFF Time -asetuksen ohjelmointi 1. Paina TIME ADJ -painiketta kolme kertaa. 2. Aseta aika painikkeilla. Aika-asetus muuttuu 10 minuutin välein. Voit kelata aikaa nopeasti pitämällä painiketta painettuna. 3. Paina TIME ADJ -painiketta kerran. OFF Time -asetus on valmis, ja nykyinen aika tulee näkyviin. 4. Paina ajastimen korjauspainike asentoon ON. ON Time näkyy kaksi sekuntia, minkä jälkeen nykyinen aika tulee näkyviin. OFF Timer -asetuksen peruuttaminen Paina ajastimen korjauspainike asentoon OFF. Sisäyksikön ajastimen valo sammuu. 55

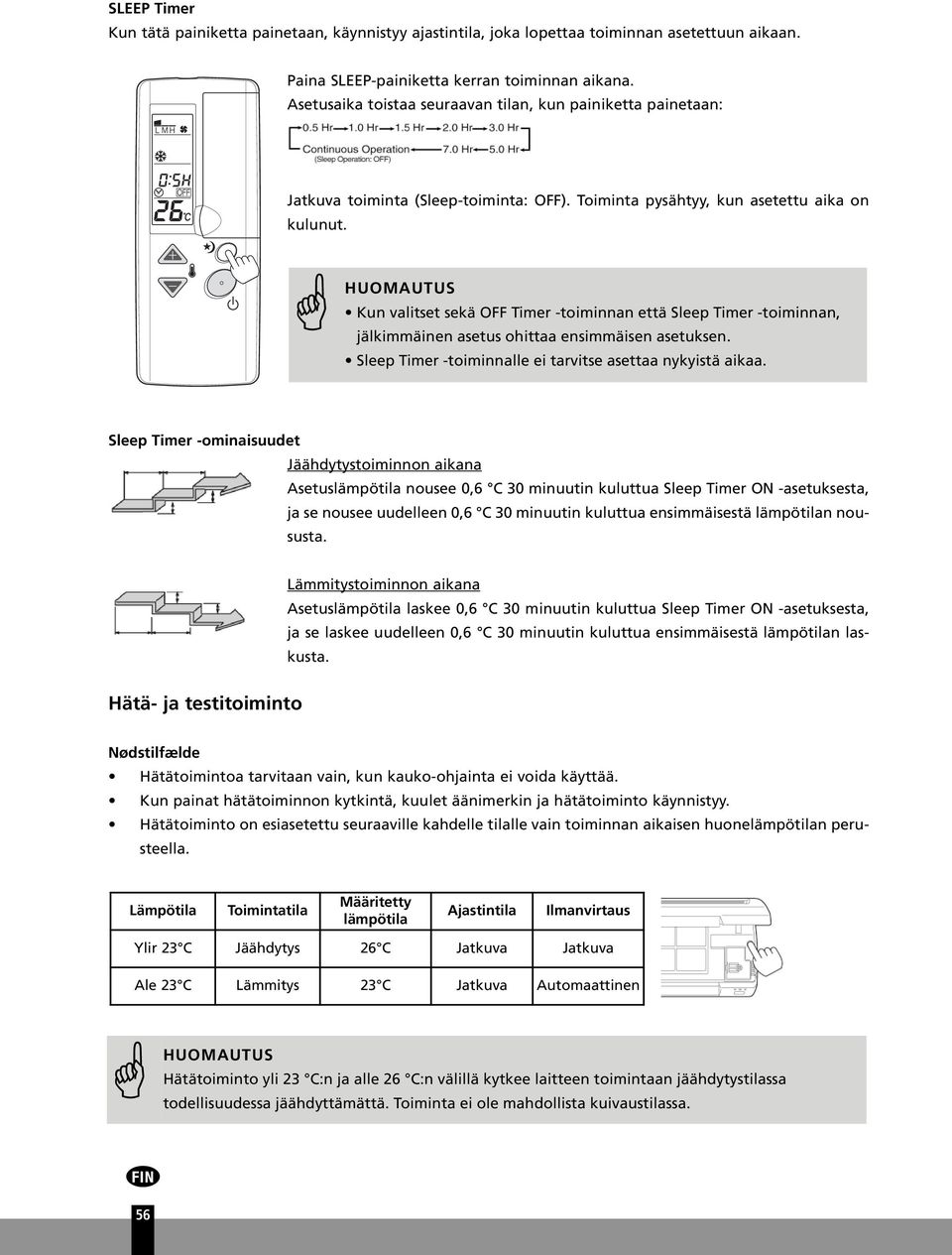

16 SLEEP Timer Kun tätä painiketta painetaan, käynnistyy ajastintila, joka lopettaa toiminnan asetettuun aikaan. Paina SLEEP-painiketta kerran toiminnan aikana. Asetusaika toistaa seuraavan tilan, kun painiketta painetaan: Jatkuva toiminta (Sleep-toiminta: OFF). Toiminta pysähtyy, kun asetettu aika on kulunut. HUOMAUTUS Kun valitset sekä OFF Timer -toiminnan että Sleep Timer -toiminnan, jälkimmäinen asetus ohittaa ensimmäisen asetuksen. Sleep Timer -toiminnalle ei tarvitse asettaa nykyistä aikaa. Sleep Timer -ominaisuudet Jäähdytystoiminnon aikana Asetuslämpötila nousee 0,6 C 30 minuutin kuluttua Sleep Timer ON -asetuksesta, ja se nousee uudelleen 0,6 C 30 minuutin kuluttua ensimmäisestä lämpötilan noususta. Hätä- ja testitoiminto Lämmitystoiminnon aikana Asetuslämpötila laskee 0,6 C 30 minuutin kuluttua Sleep Timer ON -asetuksesta, ja se laskee uudelleen 0,6 C 30 minuutin kuluttua ensimmäisestä lämpötilan laskusta. Nødstilfælde Hätätoimintoa tarvitaan vain, kun kauko-ohjainta ei voida käyttää. Kun painat hätätoiminnon kytkintä, kuulet äänimerkin ja hätätoiminto käynnistyy. Hätätoiminto on esiasetettu seuraaville kahdelle tilalle vain toiminnan aikaisen huonelämpötilan perusteella. Lämpötila Toimintatila Määritetty lämpötila Ajastintila Ilmanvirtaus Ylir 23 C Jäähdytys 26 C Jatkuva Jatkuva Ale 23 C Lämmitys 23 C Jatkuva Automaattinen HUOMAUTUS Hätätoiminto yli 23 C:n ja alle 26 C:n välillä kytkee laitteen toimintaan jäähdytystilassa todellisuudessa jäähdyttämättä. Toiminta ei ole mahdollista kuivaustilassa. 56

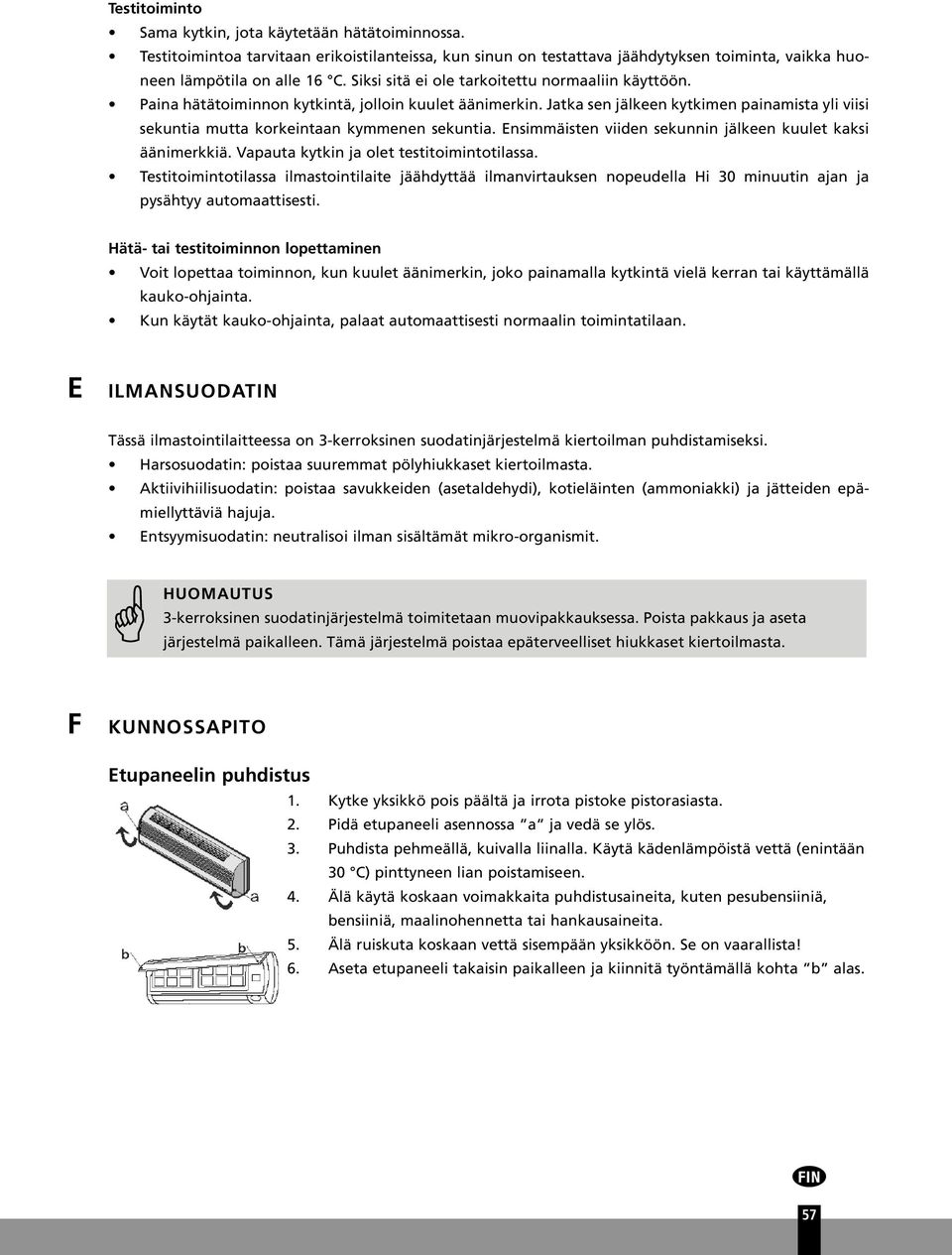

17 Testitoiminto Sama kytkin, jota käytetään hätätoiminnossa. Testitoimintoa tarvitaan erikoistilanteissa, kun sinun on testattava jäähdytyksen toiminta, vaikka huoneen lämpötila on alle 16 C. Siksi sitä ei ole tarkoitettu normaaliin käyttöön. Paina hätätoiminnon kytkintä, jolloin kuulet äänimerkin. Jatka sen jälkeen kytkimen painamista yli viisi sekuntia mutta korkeintaan kymmenen sekuntia. Ensimmäisten viiden sekunnin jälkeen kuulet kaksi äänimerkkiä. Vapauta kytkin ja olet testitoimintotilassa. Testitoimintotilassa ilmastointilaite jäähdyttää ilmanvirtauksen nopeudella Hi 30 minuutin ajan ja pysähtyy automaattisesti. Hätä- tai testitoiminnon lopettaminen Voit lopettaa toiminnon, kun kuulet äänimerkin, joko painamalla kytkintä vielä kerran tai käyttämällä kauko-ohjainta. Kun käytät kauko-ohjainta, palaat automaattisesti normaalin toimintatilaan. E ILMANSUODATIN Tässä ilmastointilaitteessa on 3-kerroksinen suodatinjärjestelmä kiertoilman puhdistamiseksi. Harsosuodatin: poistaa suuremmat pölyhiukkaset kiertoilmasta. Aktiivihiilisuodatin: poistaa savukkeiden (asetaldehydi), kotieläinten (ammoniakki) ja jätteiden epämiellyttäviä hajuja. Entsyymisuodatin: neutralisoi ilman sisältämät mikro-organismit. HUOMAUTUS 3-kerroksinen suodatinjärjestelmä toimitetaan muovipakkauksessa. Poista pakkaus ja aseta järjestelmä paikalleen. Tämä järjestelmä poistaa epäterveelliset hiukkaset kiertoilmasta. F KUNNOSSAPITO Etupaneelin puhdistus 1. Kytke yksikkö pois päältä ja irrota pistoke pistorasiasta. 2. Pidä etupaneeli asennossa a ja vedä se ylös. 3. Puhdista pehmeällä, kuivalla liinalla. Käytä kädenlämpöistä vettä (enintään 30 C) pinttyneen lian poistamiseen. 4. Älä käytä koskaan voimakkaita puhdistusaineita, kuten pesubensiiniä, bensiiniä, maalinohennetta tai hankausaineita. 5. Älä ruiskuta koskaan vettä sisempään yksikköön. Se on vaarallista! 6. Aseta etupaneeli takaisin paikalleen ja kiinnitä työntämällä kohta b alas. 57

18 Suodattimen puhdistus Suodatinjärjestelmä on puhdistettava säännöllisesti (noin 2 viikon välein). 1. Kytke laite pois päältä ja irrota pistoke pistorasiasta. - Avaa etupaneeli (a). - Vedä suodattimen keskimmäinen kieleke ylös, kunnes se on tullut ulos reunasta, työnnä siten suodatin alas ja poista. 2. Puhdista suodatin. Fjern støvet med en støvsuger eller vask filteret med vand. Læg filteret til tørre i skyggen. 3. Käytä pölynimuria pölynpoistoon tai puhdista vedellä. Aseta suodatin varjoon kuivumaan. 3. Aseta suodatin takaisin paikalleen. Aseta suodatin kiristettävän reunan väliin siten, että sana FRONT tulee etupuolelle. Varmista, että suodatin on kokonaan kiristettävän reunan välissä. Jos suodatin ei ole hyvin kiinni, järjestelmä ei toimi optimaalisesti. 4. Sulje etupaneeli. HUOMAUTUS Älä käytä ilmastointilaitetta koskaan ilman 3-osaista suodatinta. Negatiivisen ionigeneraattorin huolto (kaksi kertaa vuodessa) (vain SP SP1735) 1. Kytke yksikkö pois päältä ja irrota pistoke pistorasiasta. VAROITUS! Tarkista, että yksikkö on kytketty pois päältä. 2. Avaa vaakasuora lamelli varovasti käsin. 3. Poista pöly generaattorin päältä ja sen ympäriltä. Harjaa generaattorissa olevan metallisen neulan yläpuoli varovasti puhtaaksi muovisella (hammas)harjalla. Älä käytä nukkaavaa harjaa tai sivellintä. 4. Sulje vaakasuora lamelli varovasti. Kun työnnät pistokkeen taas pistorasiaan, ilmastointilaite on valmis käyttöön. 58

19 G VIANMÄÄRITYS VAROITUS Toimintahäiriön (palamisen haju jne.) sattuessa lopeta käyttö välittömästi, irrota pistoke ja ota yhteyttä myymälään. Ennen huollon pyytämistä suorita seuraavat tarkistukset: Ongelma Järjestelmä ei käynnisty uudelleen välittömästi. Muodostuu hajuja. Kuuluu ääniä. Ilma ei virtaa (sisätilayksikkö). Ilmanvirtauksen nopeutta ei voi muuttaa. Jäähdytys/lämmitys ei ole riittävää. Syy/ratkaisu Syynä on järjestelmän suojaaminen. Pysähdyksen jälkeen järjestelmä ei aloita toimintaa noin 3 minuuttiin. Tämä johtuu siitä, että järjestelmä kierrättää sisäilman hajuja, kuten tupakan, kosmeettisten aineiden, seinien ja huonekalujen hajuja. Kun jäähdytys käynnistyy tai lämmitys loppuu, saattaa kuulua humahtava ääni. Tämä ääni syntyy, kun jäähdytysaine virtaa ilmastointilaitteessa. Toimintaa käynnistettäessä tai lopetettaessa saattaa kuulua paukahtava ääni. Tämä ääni syntyy, kun kotelo laajenee tai kutistuu lämpötilan muutoksen takia. Järjestelmän toiminnan aikana saattaa kuulua viuhahtava ääni. Tämä ääni syntyy, kun jäähdytysaine muuttaa suuntaa. Kuivaustilassa ilma ei välttämättä virtaa, jottei jäähtymistä tapahdu liikaa. Lämmityskäytössä ilma ei virtaa ulos, ennen kuin ilma on tarpeeksi jäähtynyt kylmän ilmanvirtauksen ehkäisemiseksi. Sulamisen aikana ilma ei välttämättä virtaa. Jäähdytys-/lämmitystoiminto ei välttämättä toimi tehokkaasti, jos pöly ja lika ovat tukkineet ilmansuodattimen. Varmista, ettei huoneen lämpötila ole vielä saavuttanut määritettyä tasoa. Varmista, ettei ilmanvirtauksen nopeuden asetuksena ole LO. Varmista, ettei ulkoyksikön tulo- tai poistoaukon tiellä ole estettä. Kun huoneen lämpötila ei ole saavuttanut vaadittua tasoa, koska ympäristön lämpötila on alhainen, lisää muita lämmityslaitteita. Langattoman kauko-ohjaimen ilmaisin on Varmista, onko paristoissa riittävästi varausta. Käytä R-03 (AAA) - himmeä. Ilmaisin himmenee signaaleja paristoja. Vaihda käytetyt paristot uusiin paristoihin. lähetettäessä. Ilmaisin ei näy langattomassa kauko-ohjaimessa. Varmista, että paristot ovat oikein päin. Höyrystyminen (sisäyksikkö) Höyrystyminen (ulkoyksikkö) Syynä on jäähtynyt ilma jäähdytyskäytössä. Syynä on ulkoyksikön huurteenpoisto lämmityskäytössä. Käytön aikaisen hätätilanteen, kuten toimintahäiriön, pysähdyksen tai kauko-ohjaimen toimimattomuuden sattuessa salaman tai autoradion lähettimen takia, irrota pistoke ja odota kolme minuuttia. Kytke pistoke takaisin ja paina kauko-ohjaimen virtapainiketta. Älä yritä koskaan itse korjata tai purkaa ilmastointilaitetta. Huonosti tai väärin suoritetut korjaukset voivat olla vaaraksi käyttäjälle ja voivat aiheuttaa takuun raukeamisen. 59

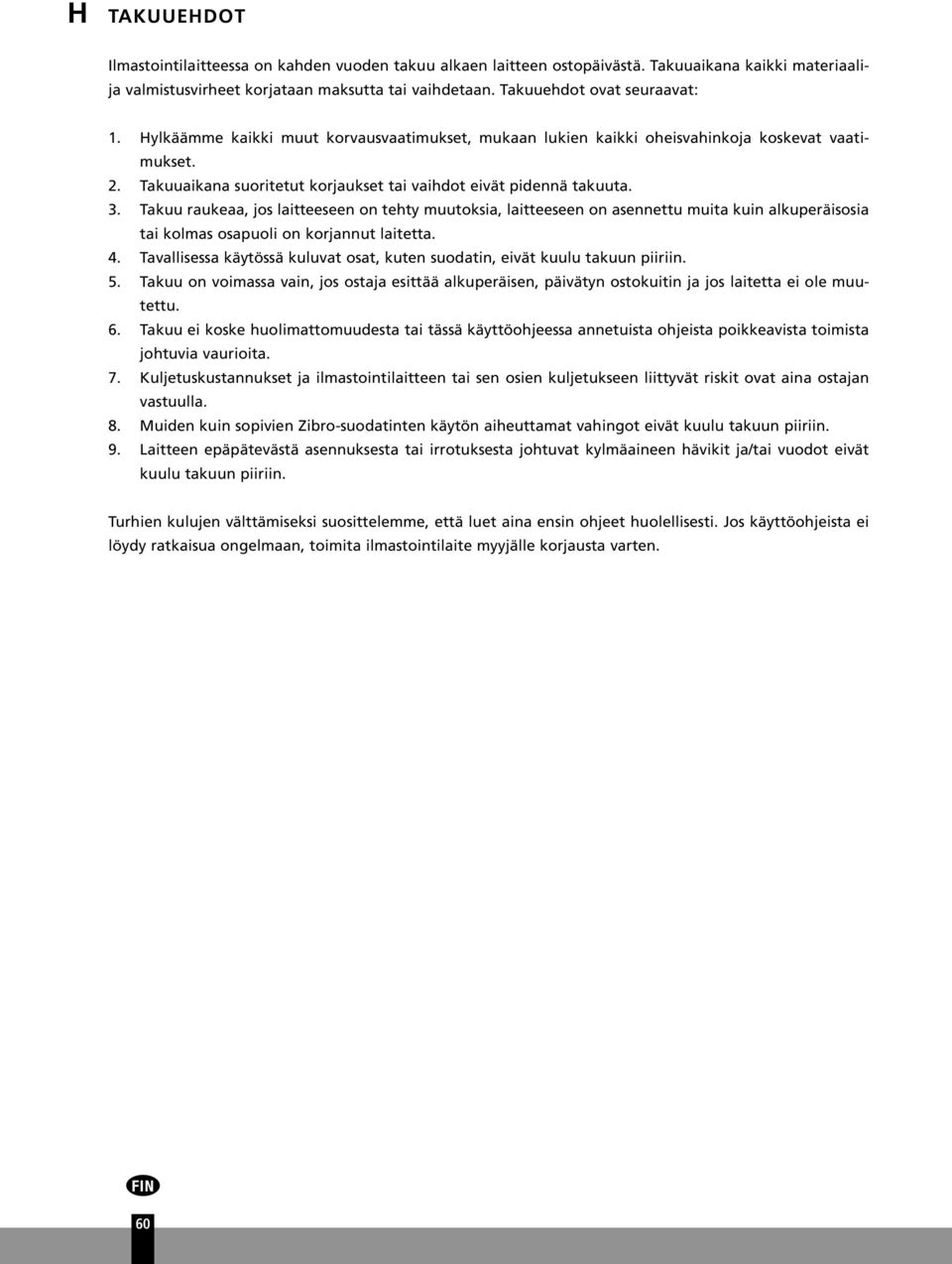

20 H TAKUUEHDOT Ilmastointilaitteessa on kahden vuoden takuu alkaen laitteen ostopäivästä. Takuuaikana kaikki materiaalija valmistusvirheet korjataan maksutta tai vaihdetaan. Takuuehdot ovat seuraavat: 1. Hylkäämme kaikki muut korvausvaatimukset, mukaan lukien kaikki oheisvahinkoja koskevat vaatimukset. 2. Takuuaikana suoritetut korjaukset tai vaihdot eivät pidennä takuuta. 3. Takuu raukeaa, jos laitteeseen on tehty muutoksia, laitteeseen on asennettu muita kuin alkuperäisosia tai kolmas osapuoli on korjannut laitetta. 4. Tavallisessa käytössä kuluvat osat, kuten suodatin, eivät kuulu takuun piiriin. 5. Takuu on voimassa vain, jos ostaja esittää alkuperäisen, päivätyn ostokuitin ja jos laitetta ei ole muutettu. 6. Takuu ei koske huolimattomuudesta tai tässä käyttöohjeessa annetuista ohjeista poikkeavista toimista johtuvia vaurioita. 7. Kuljetuskustannukset ja ilmastointilaitteen tai sen osien kuljetukseen liittyvät riskit ovat aina ostajan vastuulla. 8. Muiden kuin sopivien Zibro-suodatinten käytön aiheuttamat vahingot eivät kuulu takuun piiriin. 9. Laitteen epäpätevästä asennuksesta tai irrotuksesta johtuvat kylmäaineen hävikit ja/tai vuodot eivät kuulu takuun piiriin. Turhien kulujen välttämiseksi suosittelemme, että luet aina ensin ohjeet huolellisesti. Jos käyttöohjeista ei löydy ratkaisua ongelmaan, toimita ilmastointilaite myyjälle korjausta varten. 60

21 I TEKNISET TIEDOT Malli Ilmastointilaitteen tyyppi Jäähdytyskapasiteetti, vähintään enintään (nim.)* * EN ** Viitteellinen arvo *** Kosteudenpoisto, lämpötila 32 C ja suhteellinen kosteus 80 % **** Mitattu ilmanpoistosta W SP1731 SP1735 SP ( ) 3315 ( ) 5200 ( ) Jäähdytyskapasiteetti, vähintään enintään (nim.)* BTU/h 9000 ( ) ( ) ( ) EE-luokka* A A C EER* W/W 3,62 3,76 2,81 Lämmityskapasiteetti, vähintään enintään (nim.)* W 3230 ( ) 3670 ( ) 6750 ( ) Lämmityskapasiteetti, vähintään enintään (nim.)* BTU/h ( ) ( ) ( ) Lämmitysteho A A A COP* W/W 3,74 4,52 3,61 Kosteudenpoistokapasiteetti *** l/24 h Jäähdytyksen virrankulutus, vähintään enintään (nim.)* kw 0,73 0,88 1,85 Lämmityksen virrankulutus, vähintään enintään (nim.)* kw 0,86 0,81 1,87 Virransyöttö V/Hz/Ph / 50 / / 50 / / 50 / 1 Virta (nim.) jäähdytys/lämmitys A 3,5/4,1 4,2/3,9 8,4/8,5 Suurin virta A 5,3 5,9 10,3 Negatiivisten ionien tuotto**** volume / cc n/a Ilmanvirtaus jäähdytys/lämmitys** m 3 /h 468/ / /630 Huoneen koko enintään** m Kompressorin tyyppi Puhaltimen nopeus 3 Pyörivä 3 3 Lämpötilansäätimen alue ºC Toiminta-alue ºC Käyttö manuaalisesti/mekaanisesti/elektronisesti Tasavirta-ilmalämpöpumppu, seinään asennettava Elektroninen kaukosäädin Kaukosäädin, kyllä/ei J J J Ilmansuodatintyyppi (-tyypit) Fotokatalyyttinen katekiini (3-osainen) Kylmäaineen tyyppi / täyttömäärä r/g R410A / 850 R410A / 850 R410A / 1200 Kylmäaineputken halkaisija, neste kaasu mm 1/4-3/8 1/4-3/8 1/4-3/8 Paine, imu/poisto bar 12/41 12/41 11/41 Sisäyksikön mitat (l x k x s) mm 795 x 265 x x 265 x x 295 x 232 Ulkoyksikön mitat (l x k x s) mm 780 x 530 x x 530 x x 530 x 277 Sisäyksikön nettopaino kg Ulkoyksikön nettopaino kg Sisäyksikön bruttopaino kg Ulkoyksikön bruttopaino kg Sisäyksikön äänenpainetaso db(a) Ulkoyksikön äänenpainetaso db(a) Sisäyksikön suojaus IP IPX0 IPX0 IPX0 Ulkoyksikön suojaus IP IPX4 IPX4 IPX4 Sulake T3,15A / 250V T3,15A / 250V T3,15A / 250V Sähkölaitteita ei saa hävittää kotitalousjätteen mukana. - Kierrätä laite mahdollisuuksien mukaan. Tarkista tiedot kierrätysmahdollisuuksista paikallisilta viranomaisilta tai jälleenmyyjältä. Ympäristötiedot: Tämä laite sisältää Kioton sopimuksen alaisia fluoroituja kasvihuonekaasuja. Laitteen saa huoltaa tai purkaa ainoastaan koulutettu ammattilainen. Tämä laite sisältää R410A-kylmäainetta edellä olevan taulukon mukaisen määrän. R410A-kylmäainetta ei saa vapauttaa ulkoilmaan. R410A on fluoroitu kasvihuonekaasu, jonka GWP-indeksi on
