1 KATHREIN UFO Compact Plus päävahvistinjärjestelmä Modulaarinen päävahvistinjärjestelmä KTV ja SMATV yhtiöille, taloyhtiöihin, hotelleihin, sairaaloihin jne. UFO Compact Plus on Cisco (NDS) käyttöön hyväksytty päävahvistinjärjestelmä Ohjelmisto Kathrein UFOmini ja UFO Compact Plus päävahvistimille Voidaan ladata veloituksetta alla olevasta www-osoitteesta Sopii Windows ja Linux 32/64 käyttöjärjestelmille

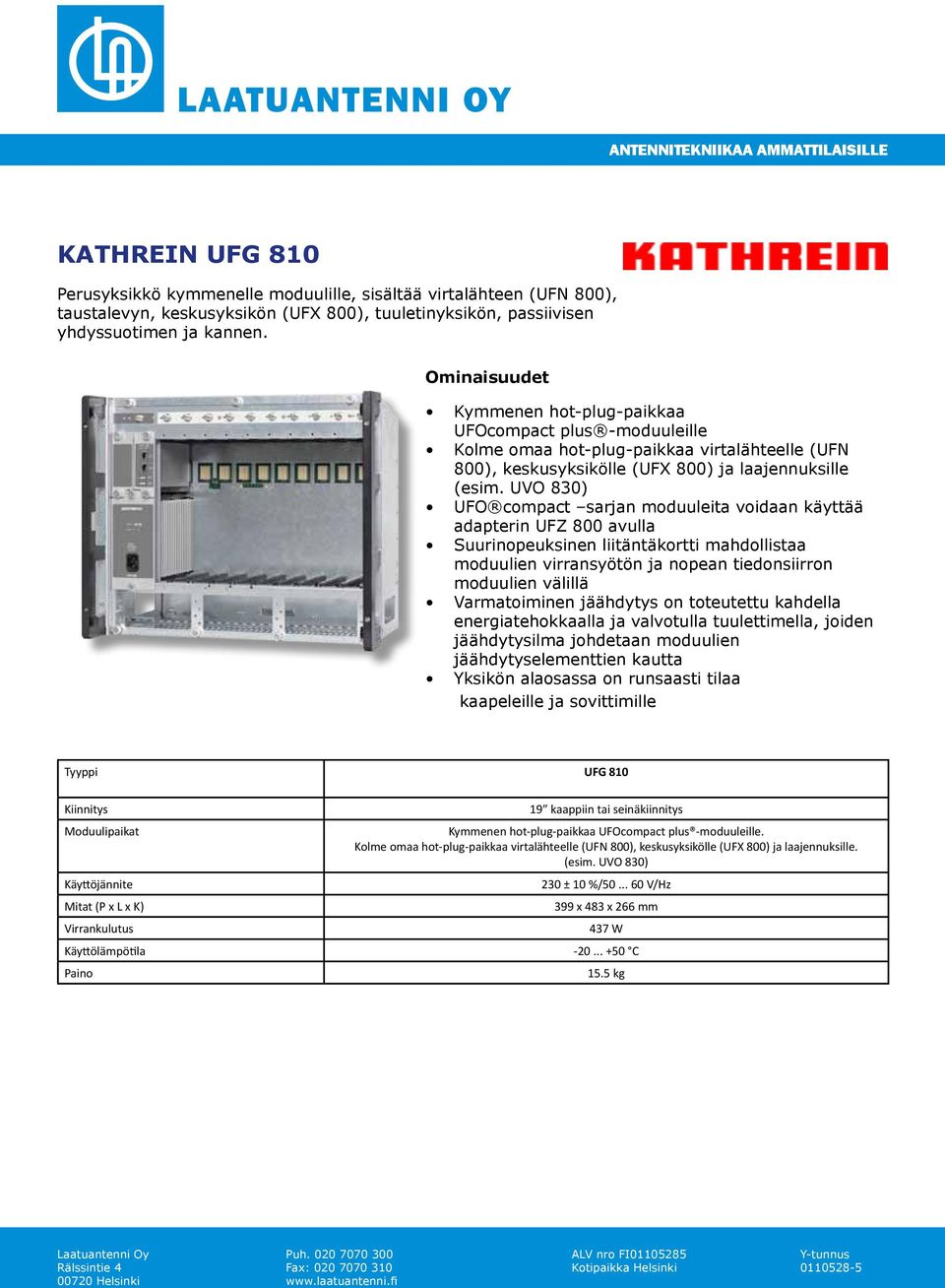

2 KATHREIN UFG 810 Perusyksikkö kymmenelle moduulille, sisältää virtalähteen (UFN 800), taustalevyn, keskusyksikön (UFX 800), tuuletinyksikön, passiivisen yhdyssuotimen ja kannen. Ominaisuudet Kymmenen hot-plug-paikkaa UFOcompact plus -moduuleille Kolme omaa hot-plug-paikkaa virtalähteelle (UFN 800), keskusyksikölle (UFX 800) ja laajennuksille (esim. UVO 830) UFO compact sarjan moduuleita voidaan käyttää adapterin UFZ 800 avulla Suurinopeuksinen liitäntäkortti mahdollistaa moduulien virransyötön ja nopean tiedonsiirron moduulien välillä Varmatoiminen jäähdytys on toteutettu kahdella energiatehokkaalla ja valvotulla tuulettimella, joiden jäähdytysilma johdetaan moduulien jäähdytyselementtien kautta Yksikön alaosassa on runsaasti tilaa kaapeleille ja sovittimille Tyyppi UFG 810 Kiinnitys 19 kaappiin tai seinäkiinnitys Moduulipaikat Kymmenen hot-plug-paikkaa UFOcompact plus -moduuleille. Kolme omaa hot-plug-paikkaa virtalähteelle (UFN 800), keskusyksikölle (UFX 800) ja laajennuksille. (esim. UVO 830) Käyttöjännite 230 ± 10 %/ V/Hz Mitat (P x L x K) 399 x 483 x 266 mm Virrankulutus 437 W Käyttölämpötila C Paino 15.5 kg

3 KATHREIN UFN 800 UFOcompact plus keskusyksikön ja moduulien virtalähde (toimitetaan keskusyksikön UFG 810 kanssa, ON ) Ominaisuudet Sijoitus UFOcompact plus -keskusyksikön etupaneeliin mahdollistaa helpon ja nopean asennuksen Automaattinen ylikuumenemissuoja Matala käynnistysvirran huippuarvo < 20 A Tyyppi UFN 800 Tulojännite V 230 ± 10 % Verkkotaajuus Hz Tulojännite W Max. 437 Tulovirta A < 1.9 Verkkoliitäntä Kumiliitin Käyttölämpötila C Mitat (P x L x K) mm 166 x 78 x 230 Paino kg 1.6

4 KATHREIN UFX 800 Keskuskontrollimoduuli, joka sisältyy UFG800 perusyksikköön. Keskusyksikkö ohjaa UFOcompact plus -järjestelmän laitteita yhdessä USW 800 ohjelmiston kanssa Kaksi nopeaa Ethernet porttia järjestelmän hallintaan ja ketjutukseen Erittäin suorituskykyinen käyttöliittymä, myös UFO compact-moduulien hallintaan Power ON resetti UFOcompact plus -sarjan moduuleille Tyyppi UFX 800 Liitännät Ethernet 2 x RJ 45 USB 2 Virrankulutus n. 4 W Käyttölämpötila Mitat (P x L x K) x 38.5 x 207 mm Paino 0.3 kg

5 KATHREIN UFO 836 & UFO 876 4/6-kanavainen transmodulaattori DVB-S2/-T2/-C DVB-C (J.83A)/DVB-T Transmodulaattori 4-kanavaisella multi-standardi-etuasteella ja maks. 6 kpl DVB-yhteensopivaa lähtökanavaa: UFO 876: 6 kpl lähtökanavaa DVB-C (J.83A) UFO 836: 6 kpl lähtökanavaa DVB-T Joustava kantataajuuden tiedonsiirto muiden moduulien, kuten UFZ 896 kanssa. Neljä sat IF/terr./cable sisääntuloa DiSEqCTM1.0:lla Tyyppi UFO 836 UFO 876 Tulot Sat-IF tulo 4 Ant/Kaapeli tulo 1 Jaotin db > 25 Paluuvaimennus db n. 8 Sallittu tasoero db max. 12 (an inputs 1, 2, 3, 4) DiSEqCTM1.0 Vert./horiz., low/high; sat. pos. (A/B/C/D) Etupää DVBS2/-T2/-C 4 Taajuusaskellus MHz 1 Sisääntulotaso dbµv Sallittu tasoero db 20 Modulaattori Lähtökanavat 6 x DVB-T 6 x DVB-C Konstellaatio QPSK, 16/64 QAM 16/32/64/128/256 RF ulostulo Ulostulo 1 x F-liitin / 75 Ohm Taajuusalue MHz Taajuusalue (kanavalista) MHz / Paluuvaimennus db 4 (47 MHz) -1.5 db/oct. Lähtotaso dbµv 97 Säätöalueen lähtötaso db -20 ( 0.5 db kerrallaan) Laite Virrankulutus W n. 18 (12 V) n. 14 (12 V) Lämpötila-alue C Turvakytkin C > 70 Mitat (K x L x S) mm 265 x 36 x 220 Paino kg 1.1

6 KATHREIN UFO 836/MX & UFO 876/MX 4/6-kanavainen transmodulaattori/multiplexeri DVB-S2/-T2/-C DVB-C (J.83A)/DVB-T Transmodulaattori 4-kanavaisella multi-standardi-etuasteella ja maks. 6 kpl DVB-yhteensopivaalähtökanavaa: UFO 836/MX: 6 kpl lähtökanavaa DVB-T UFO 876/MX: 6 kpl lähtökanavaa DVB-C (J.83A) 3-in-1 MUX per lähtökanava: Mahdollistaa kolme vapaasti valittavaa sisääntulo-streamia (etuasteelta tai toiselta moduulilta) yhdelle lähtökanavalle. PSI/SI MUX konfiguroi uudet PAT, SDT, EIT, ym. tiedot Joustava kantataajuuden tiedonsiirto muiden moduulien, kuten UFZ 896 kanssa. Neljä sat IF/terr./cable sisääntuloa DiSEqCTM1.0:lla Manuaalisesti muokattava SID: Kanavalistan luonti (vastaanottimille ilman LCN:ää) Kanavan korvaaminen ilman että vastaanottimella pitää tehdä uutta kanavahakua

7 Tekniset tiedot Tyyppi UFO 836/MX UFO 876/MX Tulot Sat-IF tulo 4 Ant/Kaapeli tulo 1 Jaotin db > 25 Paluuvaimennus db n. 10 Virransyöttö db Max. 60 (per tulo) DiSEqCTM1.0 Vert./horiz., low/high; sat. pos. (A/B/C/D) Etupää DVBS2/-T2/-C 4 Taajuusaskellus MHz 1 Sisääntulotaso dbµv Sallittu tasoero db 20 Multiplex 3-in-1 MUX Voidaan valita kolmesta eri MUXista vapaasti halutut ohjelmat lähtö MUXille PSI/SI MUX PAT, SDT, EIT, jne. Ovat täysin säädettävissä. Modulaattori Lähtökanavat 6 x DVB-T 6 x DVB-C Konstellaatio QPSK, 16/64 QAM 16/32/64/128/256 RF ulostulo Ulostulo 1 x F-liitin / 75 Ohm Taajuusalue MHz Taajuusalue (kanavalista) MHz / Paluuvaimennus db 14 (47 MHz) -1.5 db/oct. Lähtotaso dbµv 97 Säätöalueen lähtötaso db -20 ( 0.5 db kerrallaan) Laite Virrankulutus W n. 18 (12 V) n. 14 (12 V) Lämpötila-alue C Turvakytkin C > 70 Mitat (K x L x S) mm 265 x 36 x 220 Paino kg 1.1

8 KATHREIN UFO 844 Neljä-kanavainen multi-dvb DVB-IPTV IP-streameri IP-streameri neljällä multi-standardi DVB-S2/-T2/-C etuasteella Muuntaa multi-standardi sisääntulon 4 x MPTS tai 32 x SPTS -streamiksi Neljä sat IF/terr./cable sisääntuloa DiSEqCTM1.0:lla Tekniset tiedot Tyyppi UFO 844 Tulot Sat-IF tulo 4 Ant/Kaapeli tulo 1 Jaotin db > 25 Paluuvaimennus db n. 10 Virransyöttö db Max. 60 (per tulo) DiSEqCTM1.0 Vert./horiz., low/high; sat. pos. (A/B/C/D) Etupää DVBS2/-T2/-C 4 Taajuusaskellus MHz 1 Sisääntulotaso dbµv Sallittu tasoero db 20 Modulaattori Lähtökanavat 4 x DVB-T, 2k mode Konstellaatio QPSK, 16, 64 RF ulostulo Ulostulo 1 x F-liitin / 75 Ohm Taajuusalue MHz Taajuusalue (kanavalista) MHz / Paluuvaimennus db 14 (47 MHz) -1.5 db/oct. Lähtotaso dbµv 97 Säätöalueen lähtötaso db -20 ( 0.5 db kerrallaan) Laite Virrankulutus W n. 18 (12 V) Lämpötila-alue C Turvakytkin C > 70 Mitat (K x L x S) mm 265 x 36 x 220 Paino kg 1.1

9 KATHREIN UFO 828 & UFO 858 Kahdeksan-kanavainen DVB-IPTV DVB-C (J.83A)/DVB-T (COFDM)-transmodulaattori Muuntaa DVB-IPTV signaalin kahdeksaan DVB-C/DVB-T-lähtökanavaan: UFO 828: EDGE-QAM (8 kpl DVB-C-kanavaa (J.83A) UFO 858: EDGE-COFDM (8 kpl DVB-T-kanavaa) Sisääntulo: 1 GB Ethernet, 8 x MPTS tai SPTS Manuaalisesti muokattava SID

10 Tekniset tiedot Tyyppi UFO 828 UFO 858 Tulot IP 1 GB Ethernet, 1000BaseT Protokollat UDP/RTP Lähetystapa Unicast/multicast Maksimi lähetysnopeus per TS Mbps 80 Mbps TS tulot 8 x SPTS/MPTS IP palvelut ARP, ping, IPv4, IPv6 MPEG-TS prosessori Kanava/PID suodatin Kyllä Ristiriitojen hallinta Ratkaisee SID ja PID ongelmat automaattisesti Muokattava SID Kanavalistojen luontiin ja kanavien korvaamiseen PSI/SI prosessointi Cable NIT, LCN, PCR korjaus, CAT Täyte Automaattinen QAM modulaattori Lähtökanavat 8 x DVB-T, 2k mode 8 x DVB-C (J.83A) Konstellaatio [QAM] QPSK, 16/6 16/32/64/ 128/256 Symbolinopeus MS/s Guard interval 1/4, 1/8, 1/16, 1/32 - Koodinopeus 1/2, 2/3, 3/4, 5/6, - 7/8 Roll off % - 15 RF lähtö Lähtö 1 x F-liitin, 75 Ω Taajuusalue MHz (hienosäätö 125 khz:in välein) Taajuusalue (kanavalista) MHz / Paluuvaimennus MHz 14 (47) -1.5/oct. Lähtötaso dbμv 97 Lähtötason säätöalue db -20 (0.5 kerrallan) Tason vakaus db ± 0.8 Taajuuden vakaus 35 MER db 44 Vaimennus db 60 Harhalähetteet db 60 Järjestelmädata Tehon kulutus W 18 W (12 V:iin) 16 W (12 V:iin) Lämpötila-alue C Suojakatkaisu C > 70 Mitat (K x L x S) mm 265 x 36 x 220 Paino kg 1.1

11 KATHREIN UFZ 896 Joustava kolmen CAM:n samanaikainen liitäntä laajaan salauksenpurkuun Jokaisella CAM:n vierellä on paikka vara-cam:lle, joka otetaan käyttöön jos toinen CAM vikaantuu Jokainen CAM voidaan erikseen käynnistää uudelleen tai kytkeä päälle/pois päältä Tekniset tiedot Tyyppi UFZ 896 käyttöliittymät 6 CAM-paikkaa PCMCIA -liitäntä Tuetut CAM-tyypit CAM 5 V Järjestelmän käyttöliittymät Dataliitäntä Mbps 12 Hallintaliitäntä Mbps Max. 2 x 16 transport streams (right and left) TS reititys takapaneeliin Toiminnot ja asetukset MPEG-TS reititys CAM Vapaa määrittäminen 6:n asti sarjaliitäntä 3:n asti Rinnakkaiskäyttö 3:n asti Dekoodaustoiminnot SI dataprosessointi CAM asetukset ja info CAM tilan tunnistus Määritetyillä asetuksilla Oletusasetuksilla Dekoodaus näytöllä -Jokaisen CAM:n upstreamin ja downstreamin ES tilan monitorointi ja SI analysointi -Edistykselliset konfigurointitoiminnot -Palvelu- ja päävirtojen tietojen luku SI taulukoista -Koodaustietojen poisto (taulukot, kuvaukset, yms.) -Tuki CAM:ien dekoodaukselle, koodaukselle ja prosessoinnille. -Nimen ja statuksen näyttö -Muistiinpano-toiminto -Virta ON/OFF -CAM ohjelmistopäivitys-toiminto. Paikka tyhjä, CAM asetettu, CAM valmis Järjestelmätiedot Tehonkulutus W < 2.5/typ. < 10 Tehonkulutus W Max. 0.5 A EMC dbpw Max. 20 Lämpötila-alue C Suojakatkaisu C > 70 Mitat (K x L x S) mm 265 x 36 x 220 Paino kg 1.1
