Bruksanvisning TVÄTTMASKIN. Innehållsförteckning BWMD 742

Transkriptio

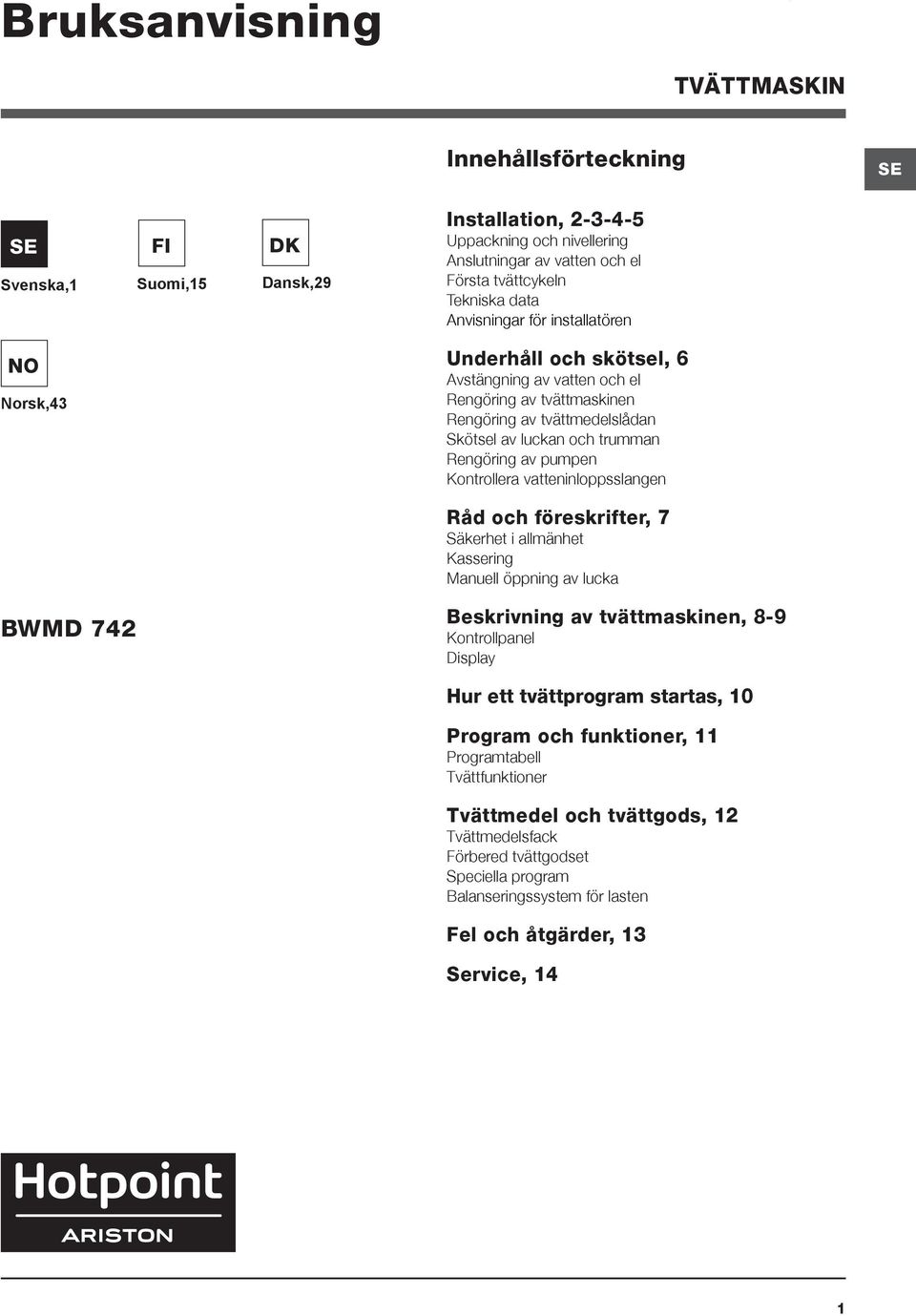

1 Bruksanvisning TVÄTTMASKIN Innehållsförteckning SE SE Svenska,1 FI Suomi,15 DK Dansk,29 Installation, Uppackning och nivellering Anslutningar av vatten och el Första tvättcykeln Tekniska data Anvisningar för installatören NO Norsk,43 Underhåll och skötsel, 6 Avstängning av vatten och el Rengöring av tvättmaskinen Rengöring av tvättmedelslådan Skötsel av luckan och trumman Rengöring av pumpen Kontrollera vatteninloppsslangen Råd och föreskrifter, 7 Säkerhet i allmänhet Kassering Manuell öppning av lucka BWMD 742 Beskrivning av tvättmaskinen, 8-9 Kontrollpanel Display Hur ett tvättprogram startas, 10 Program och funktioner, 11 Programtabell Tvättfunktioner Tvättmedel och tvättgods, 12 Tvättmedelsfack Förbered tvättgodset Speciella program Balanseringssystem för lasten Fel och åtgärder, 13 Service, 14 1

2 Installation SE! Det är viktigt att förvara denna bruksanvisning så att den alltid finns till hands. Vid försäljning, överlåtelse eller flytt ska du försäkra dig om att bruksanvisningen förblir tillsammans med Tvätt- och torkmaskinen så att den nye ägaren kan ta del av dess information och varningar.! Läs noggrant anvisningarna: Det finns viktig information angående installation, användning och säkerhet. Uppackning och nivellering Uppackning 1. Ta ur Tvätt- och torkmaskinen ur förpackningen. 2. Kontrollera att Tvätt- och torkmaskinen inte skadats under transporten. Om det skulle finnas skador ska du inte ansluta den utan kontakta återförsäljaren. 3. Ta bort de 4 skruvarna, som skyddat maskinen under transporten, samt gummidelen med dess avståndsbricka, som sitter på bakstycket (se figur). 4. Stäng igen hålen med de medföljande plastpluggarna. 5. Spar alla delar: Om Tvätt- och torkmaskinen måste flyttas ska de monteras tillbaka.! Emballagematerialet ska inte användas som leksaker för barn. Nivellering 1. Installera Tvätt- och torkmaskinen på ett hårt och jämnt underlag utan att stödja den mot väggar, möbler eller annat. 2. Om golvet inte skulle vara fullständigt plant kan ojämnheten kompenseras genom att de främre fötterna dras åt eller lossas (se figur). Lutningsvinkeln, mätt på arbetsplanet, får inte överstiga 2. En ordentligt utförd nivellering ger maskinen stabilitet och hindrar uppkomsten av vibrationer, buller samt att maskinen flyttar sig under användningen. Om golvet har heltäckningsmatta eller en annan matta ska fötterna justeras på så sätt att det finns tillräckligt utrymme under Tvätt- och torkmaskinen för ventilationen. Anslutningar av vatten och el Anslutning av vatteninloppsslangen 1. Anslut inloppslangens ände och skruva fast den på en kallvattenkran som har en öppning med 3/4 gasgänga (se figur). Innan du ansluter slangen ska du låta vattnet rinna tills det är helt klart. 2. Anslut inloppsslangen till Tvätt- och torkmaskinen genom att skruva fast den till det avsedda vattenuttaget i den bakre delen uppe till höger (se figur). 3. Se till att slangen inte har några veck eller är hopklämd.! Kranens vattentryck måste befinna sig inom de värden som finns i tabellen över Tekniska Data (se sidan intill).! Om längden på inloppsslangen inte är tillräcklig ska du vända dig till fackhandeln eller en auktoriserad tekniker.! Använd aldrig begagnade slangar.! Använd slangarna som följer med maskinen. 2

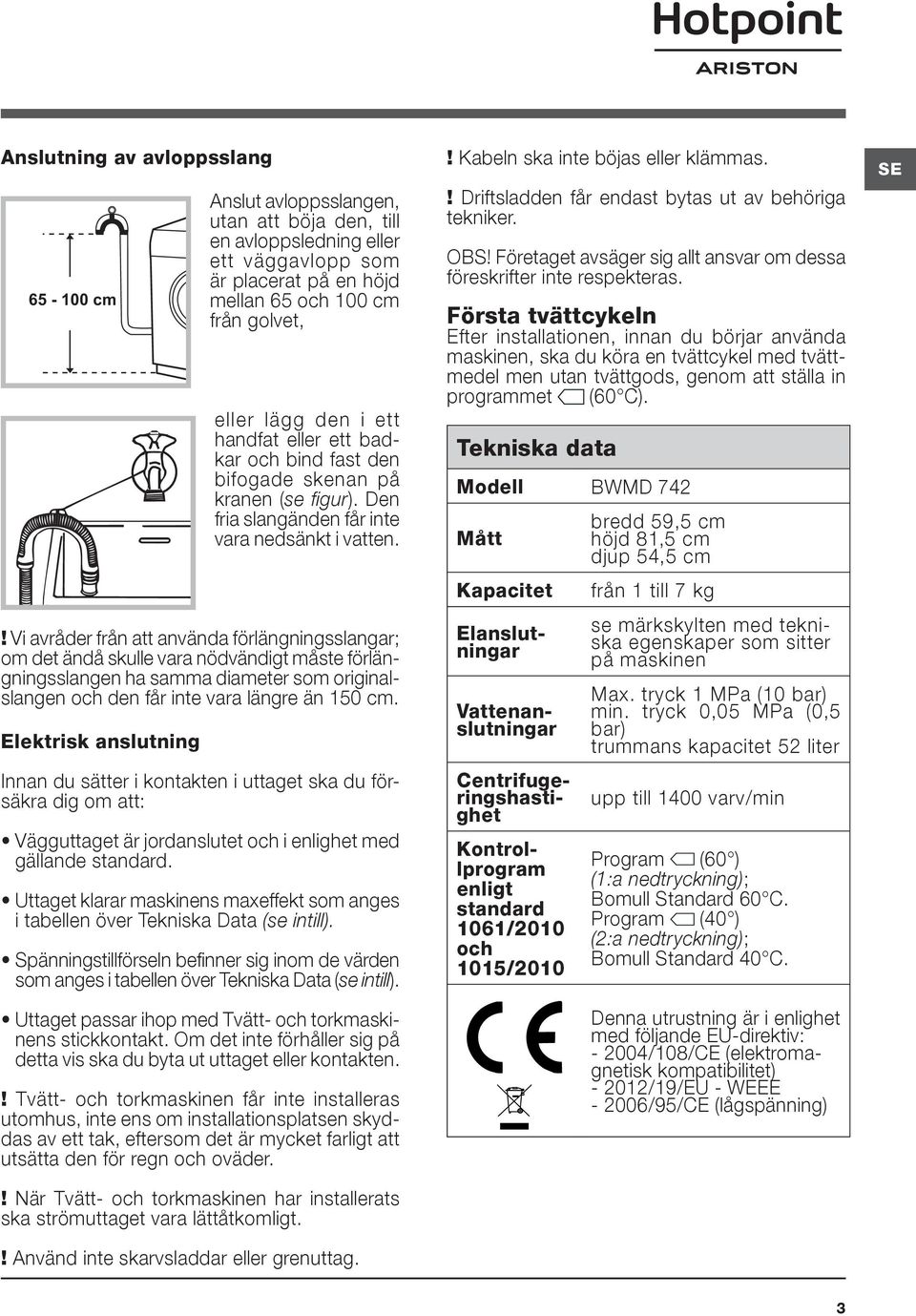

3 Anslutning av avloppsslang cm Anslut avloppsslangen, utan att böja den, till en avloppsledning eller ett väggavlopp som är placerat på en höjd mellan 65 och 100 cm från golvet, eller lägg den i ett handfat eller ett badkar och bind fast den bifogade skenan på kranen (se figur). Den fria slangänden får inte vara nedsänkt i vatten.! Vi avråder från att använda förlängningsslangar; om det ändå skulle vara nödvändigt måste förlängningsslangen ha samma diameter som originalslangen och den får inte vara längre än 150 cm. Elektrisk anslutning Innan du sätter i kontakten i uttaget ska du försäkra dig om att: Vägguttaget är jordanslutet och i enlighet med gällande standard. Uttaget klarar maskinens maxeffekt som anges i tabellen över Tekniska Data (se intill). Spänningstillförseln befinner sig inom de värden som anges i tabellen över Tekniska Data (se intill). Uttaget passar ihop med Tvätt- och torkmaskinens stickkontakt. Om det inte förhåller sig på detta vis ska du byta ut uttaget eller kontakten.! Tvätt- och torkmaskinen får inte installeras utomhus, inte ens om installationsplatsen skyddas av ett tak, eftersom det är mycket farligt att utsätta den för regn och oväder.! När Tvätt- och torkmaskinen har installerats ska strömuttaget vara lättåtkomligt.! Använd inte skarvsladdar eller grenuttag.! Kabeln ska inte böjas eller klämmas.! Driftsladden får endast bytas ut av behöriga tekniker. OBS! Företaget avsäger sig allt ansvar om dessa föreskrifter inte respekteras. Första tvättcykeln Efter installationen, innan du börjar använda maskinen, ska du köra en tvättcykel med tvättmedel men utan tvättgods, genom att ställa in programmet (60 C). Tekniska data Modell BWMD 742 Mått Kapacitet Elanslutningar Vattenanslutningar Centrifugeringshastighet Kontrollprogram enligt standard 1061/2010 och 1015/2010 bredd 59,5 cm höjd 81,5 cm djup 54,5 cm från 1 till 7 kg se märkskylten med tekniska egenskaper som sitter på maskinen Max. tryck 1 MPa (10 bar) min. tryck 0,05 MPa (0,5 bar) trummans kapacitet 52 liter upp till 1400 varv/min Program (60 ) (1:a nedtryckning); Bomull Standard 60 C. Program (40 ) (2:a nedtryckning); Bomull Standard 40 C. Denna utrustning är i enlighet med följande EU-direktiv: /108/CE (elektromagnetisk kompatibilitet) /19/EU - WEEE /95/CE (lågspänning) SE 3

4 SE Anvisningar för installatören Montering av träpanelen på luckan och insättning av maskinen i köksinredning: Om det är nödvändigt att skicka iväg maskinen för slutinstallationen efter att träpanelen har monterats, rekommenderas att lämna den i sitt originalemballage. För detta ändamål är emballaget konstruerat så att träpanelen kan monteras på maskinen utan att produkten packas upp fullständigt (se figurer nedan). Träpanelen som täcker framsidan får inte vara tunnare än 18 mm och kan fästas i gångjärn både på höger och vänster sida. Av praktiska skäl rekommenderas att träpanelens gångjärn sitter på samma sida som luckans gångjärn (vänster). Luckans monteringsdelar (Fig ). 2 st. gångjärnshållare 2 st. gångjärn Fig. 1 Fig. 2 1 st. magnet 1 st. magnetens motplatta Fig. 3 Fig. 4 A B 1 st. gummiplugg 4 st. distansbrickor C D Fig. 5 Fig. 4/B - 6 st. självgängande skruvar l = 13 mm typ A. - 2 st. metriska skruvar med försänkt huvud l = 25 mm typ B. För fastsättning av magnetens motplatta på köksinredningen. - 4 st. metriska skruvar l = 15 mm typ C. För montering av gångjärnshållare på köksinredningen. - 4 st. metriska skruvar l = 7 mm typ D. För montering av gångjärnshållare. Tur seite E Montering av delar på maskinens framsida. - Montera gångjärnshållarna på framsidan genom att placera hålet som markeras med en pil i fig. 1 mot framsidans insida. Lägg emellan en avståndsbricka (fig. 4 / B) och dra åt med skruvar av typ C. - Montera magnetens motplatta på motsatt sida ovantill. Lägg emellan två avståndsbrickor (fig. 4/B) och dra åt med två skruvar av typ B. 4

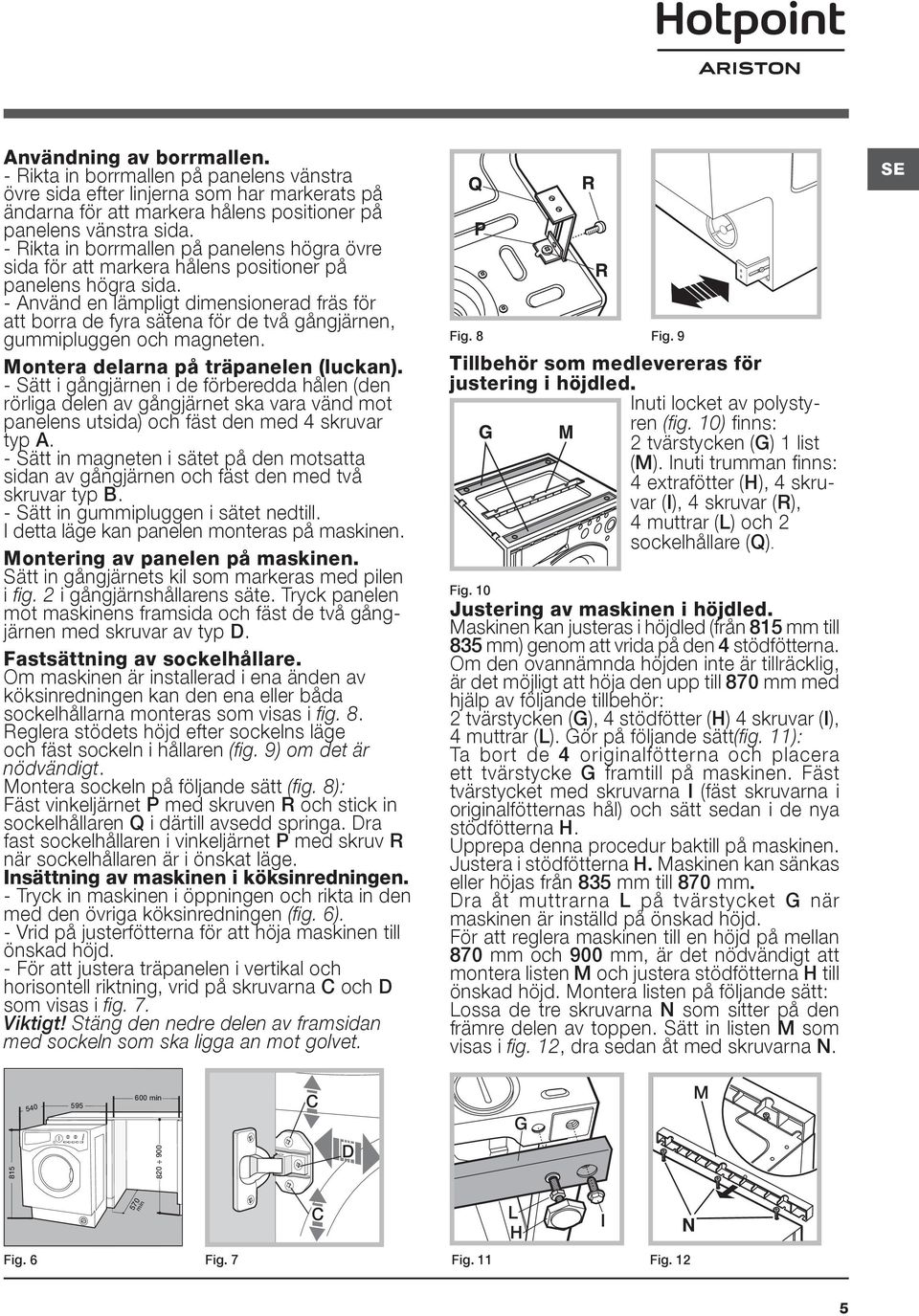

5 Användning av borrmallen. - Rikta in borrmallen på panelens vänstra övre sida efter linjerna som har markerats på ändarna för att markera hålens positioner på panelens vänstra sida. - Rikta in borrmallen på panelens högra övre sida för att markera hålens positioner på panelens högra sida. - Använd en lämpligt dimensionerad fräs för att borra de fyra sätena för de två gångjärnen, gummipluggen och magneten. Montera delarna på träpanelen (luckan). - Sätt i gångjärnen i de förberedda hålen (den rörliga delen av gångjärnet ska vara vänd mot panelens utsida) och fäst den med 4 skruvar typ A. - Sätt in magneten i sätet på den motsatta sidan av gångjärnen och fäst den med två skruvar typ B. - Sätt in gummipluggen i sätet nedtill. I detta läge kan panelen monteras på maskinen. Montering av panelen på maskinen. Sätt in gångjärnets kil som markeras med pilen i fig. 2 i gångjärnshållarens säte. Tryck panelen mot maskinens framsida och fäst de två gångjärnen med skruvar av typ D. Fastsättning av sockelhållare. Om maskinen är installerad i ena änden av köksinredningen kan den ena eller båda sockelhållarna monteras som visas i fig. 8. Reglera stödets höjd efter sockelns läge och fäst sockeln i hållaren (fig. 9) om det är nödvändigt. Montera sockeln på följande sätt (fig. 8): Fäst vinkeljärnet P med skruven R och stick in sockelhållaren Q i därtill avsedd springa. Dra fast sockelhållaren i vinkeljärnet P med skruv R när sockelhållaren är i önskat läge. Insättning av maskinen i köksinredningen. - Tryck in maskinen i öppningen och rikta in den med den övriga köksinredningen (fig. 6). - Vrid på justerfötterna för att höja maskinen till önskad höjd. - För att justera träpanelen i vertikal och horisontell riktning, vrid på skruvarna C och D som visas i fig. 7. Viktigt! Stäng den nedre delen av framsidan med sockeln som ska ligga an mot golvet. Fig. 8 Fig. 9 Tillbehör som medlevereras för justering i höjdled İnuti locket av polystyren (fig. 10) finns: 2 tvärstycken (G) 1 list (M). Inuti trumman finns: 4 extrafötter (H), 4 skruvar (I), 4 skruvar (R), 4 muttrar (L) och 2 sockelhållare (Q). Fig. 10 Justering av maskinen i höjdled. Maskinen kan justeras i höjdled (från 815 mm till 835 mm) genom att vrida på den 4 stödfötterna. Om den ovannämnda höjden inte är tillräcklig, är det möjligt att höja den upp till 870 mm med hjälp av följande tillbehör: 2 tvärstycken (G), 4 stödfötter (H) 4 skruvar (I), 4 muttrar (L). Gör på följande sätt(fig. 11): Ta bort de 4 originalfötterna och placera ett tvärstycke G framtill på maskinen. Fäst tvärstycket med skruvarna I (fäst skruvarna i originalfötternas hål) och sätt sedan i de nya stödfötterna H. Upprepa denna procedur baktill på maskinen. Justera i stödfötterna H. Maskinen kan sänkas eller höjas från 835 mm till 870 mm. Dra åt muttrarna L på tvärstycket G när maskinen är inställd på önskad höjd. För att reglera maskinen till en höjd på mellan 870 mm och 900 mm, är det nödvändigt att montera listen M och justera stödfötterna H till önskad höjd. Montera listen på följande sätt: Lossa de tre skruvarna N som sitter på den främre delen av toppen. Sätt in listen M som visas i fig. 12, dra sedan åt med skruvarna N. SE min C G M D Fig. 6 Fig min C L I H Fig. 11 Fig. 12 5

6 Underhåll och skötsel SE Avstängning av vatten och el Stäng av vattenkranen efter varje tvätt. På så sätt begränsas slitaget av tvättmaskinens vattensystem och risken för läckage undviks. Ta ur kontakten ur uttaget när du gör rent tvättmaskinen och under underhållsingreppen. Rengöring av tvättmaskinen De yttre delarna och gummidelarna kan göras rent med en trasa indränkt med ljummen tvållösning. Använd inte lösningsmedel eller slipmedel. Rengöring av tvättmedelslådan 1 2 Dra ut facket genom att lyfta upp det och dra det utåt (se figur). Tvätta det under rinnande vatten. Denna rengöring ska utföras ofta. För att komma åt förkammaren: 2. Gör rent insidan noggrant. 3. Skruva tillbaka locket. 1. Lossa locket genom att vrida det moturs (se figur): Det är normalt att lite vatten rinner ut. Kontrollera vatteninloppsslangen Kontrollera inloppsslangen minst en gång om året. Om den har sprickor eller skåror ska den bytas ut: Under tvättcyklerna kan plötsliga brott uppstå på grund av det starka trycket.! Använd aldrig begagnade slangar. Skötsel av luckan och trumman Lämna alltid luckan på glänt för att hindra att dålig lukt bildas. Rengöring av pumpen Tvättmaskinen är försedd med en självrengörande pump som inte behöver något underhåll. Det kan dock hända att små föremål (mynt, knappar) faller ned i förkammaren, som skyddar pumpen, och som är placerad i dess nedre del.! Försäkra dig om att tvättcykeln är avslutad och ta ur kontakten. 6

7 Säkerhetsföreskrifter och råd! Tvättmaskinen har utarbetats och tillverkats i överensstämmelse med internationell säkerhetsstandard. Dessa säkerhetsföreskrifter bifogas av säkerhetsskäl och ska läsas noggrant. Säkerhet i allmänhet Denna utrustning har tillverkats för att endast användas i hemmet. Denna utrustning kan användas av barn från 8 år och uppåt samt av personer med nedsatta fysiska, sensorisk eller mentala förmågor eller med bristande erfarenhet och kunskap om de övervakas av eller har instruerats på ett lämpligt sätt angående en säker användning av utrustningen och förstår riskerna i samband med användningen. Barn får inte leka med utrustningen. Rengörings- och underhållsmomenten får inte utföras av barn utan en vuxens tillsyn. Rör inte i tvättmaskinen om du är barfota eller med fuktiga händer eller fötter. Ta inte ut stickkontakten ur vägguttaget genom att dra i elkabeln. Ta istället tag i stickkontakten. Öppna inte tvättmedelsfacket när maskinen är igång. Rör inte avloppsvattnet eftersom det bli vara mycket varmt. Öppna aldrig luckan med våld: Säkerhetsmekanismen som skyddar mot att den öppnas ofrivilligt kan skadas. I händelse av fel ska du aldrig utföra ingrepp på inre mekanismer för att utföra reparationer. Kontrollera alltid att inga barn närmar sig maskinen då den är igång. Under tvättcykeln blir luckan varm. Om tvättmaskinen måste flyttas ska detta ske med försiktighet och av minst två eller tre personer. Detta ska inte göras av en enda person eftersom maskinen är mycket tung. Innan du lägger in tvätten ska du kontrollera att trumman är tom. Kassering Symbolen av en överkryssad soptunna påminner dig om din skyldighet att hantera den förbrukade utrustningen separat. Du kan kontakta din kommun eller lokala återförsäljare för ytterligare information gällande hantering av förbrukad elektronisk utrustning. Manuell öppning av lucka Om det inte går att öppna luckan på grund av strömavbrott och du vill ta ut tvätten för att hänga den, gör på följande sätt: 1. Dra ut stickkontakten ur strömuttaget. 2. Kontrollera att vattennivån i maskinen är lägre än lucköppningen. Töm i annat fall ut vattnet genom avloppsslangen i en hink. 3. Dra fliken som indikeras i figuren utåt tills dragstången av plast lossnar från spärren. Dra sedan dragstången nedåt tills ett klick hörs, som betyder att luckan har lossats. SE Kassering av emballagematerial: Respektera gällande lokala föreskrifter, på så sätt kan emballaget återanvändas. Det europeiska direktivet 2012/19/EU - WEEE gällande Waste Eelectrical and Electronic Equipment (hantering av förbrukad elektrisk och elektronisk utrustning), kräver att gammal hushållselektronik INTE kasseras tillsammans med det vanliga osorterade avfallet. Förbrukad utrustning måste samlas ihop separat för att optimera materialåtervinnandet samt att reducera negativ inverkan på miljön och människors hälsa. 7

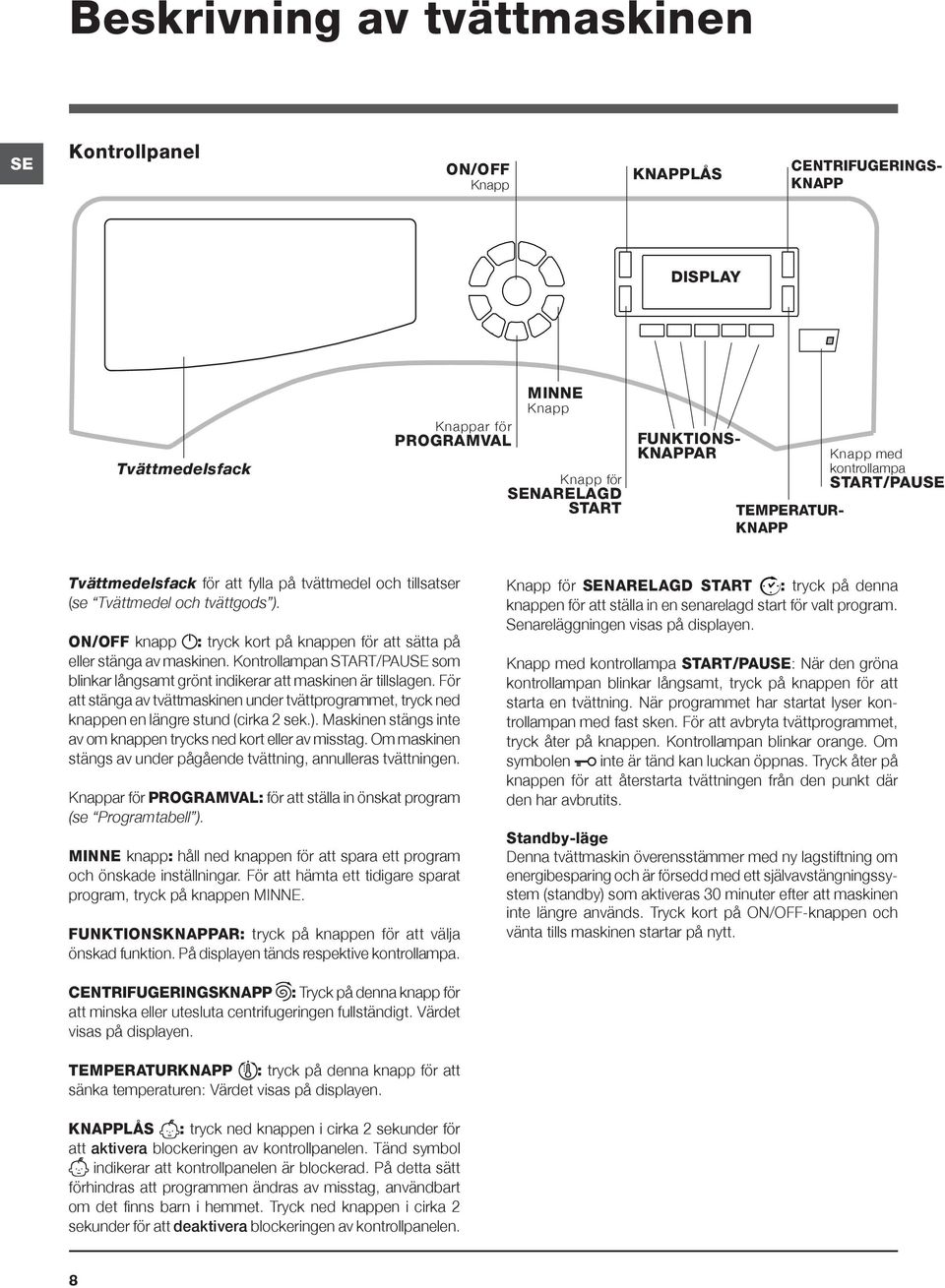

8 Beskrivning av tvättmaskinen SE Kontrollpanel ON/OFF Knapp KNAPPLÅS CENTRIFUGERINGS- KNAPP DISPLAY Tvättmedelsfack Knappar för PROGRAMVAL MINNE Knapp Knapp för SENARELAGD START FUNKTIONS- KNAPPAR TEMPERATUR- KNAPP Knapp med kontrollampa START/PAUSE Tvättmedelsfack för att fylla på tvättmedel och tillsatser (se Tvättmedel och tvättgods ). ON/OFF knapp : tryck kort på knappen för att sätta på eller stänga av maskinen. Kontrollampan START/PAUSE som blinkar långsamt grönt indikerar att maskinen är tillslagen. För att stänga av tvättmaskinen under tvättprogrammet, tryck ned knappen en längre stund (cirka 2 sek.). Maskinen stängs inte av om knappen trycks ned kort eller av misstag. Om maskinen stängs av under pågående tvättning, annulleras tvättningen. Knappar för PROGRAMVAL: för att ställa in önskat program (se Programtabell ). MINNE knapp: håll ned knappen för att spara ett program och önskade inställningar. För att hämta ett tidigare sparat program, tryck på knappen MINNE. FUNKTIONSKNAPPAR: tryck på knappen för att välja önskad funktion. På displayen tänds respektive kontrollampa. Knapp för SENARELAGD START : tryck på denna knappen för att ställa in en senarelagd start för valt program. Senareläggningen visas på displayen. Knapp med kontrollampa START/PAUSE: När den gröna kontrollampan blinkar långsamt, tryck på knappen för att starta en tvättning. När programmet har startat lyser kontrollampan med fast sken. För att avbryta tvättprogrammet, tryck åter på knappen. Kontrollampan blinkar orange. Om symbolen inte är tänd kan luckan öppnas. Tryck åter på knappen för att återstarta tvättningen från den punkt där den har avbrutits. Standby-läge Denna tvättmaskin överensstämmer med ny lagstiftning om energibesparing och är försedd med ett självavstängningssystem (standby) som aktiveras 30 minuter efter att maskinen inte längre används. Tryck kort på ON/OFF-knappen och vänta tills maskinen startar på nytt. CENTRIFUGERINGSKNAPP : Tryck på denna knapp för att minska eller utesluta centrifugeringen fullständigt. Värdet visas på displayen. TEMPERATURKNAPP : tryck på denna knapp för att sänka temperaturen: Värdet visas på displayen. KNAPPLÅS : tryck ned knappen i cirka 2 sekunder för att aktivera blockeringen av kontrollpanelen. Tänd symbol indikerar att kontrollpanelen är blockerad. På detta sätt förhindras att programmen ändras av misstag, användbart om det finns barn i hemmet. Tryck ned knappen i cirka 2 sekunder för att deaktivera blockeringen av kontrollpanelen. 8

9 Display SE Z B A X C D E Y F Displayen är användbar när maskinen programmeras och ger mycket information. På de två övre raderna A och B visas valt tvättprogram, pågående tvättfas och all information om programmets förlopp. På raden C visas återstående tid för pågående tvättcykel och om en SENARELAGD START har ställts in visas hur lång tid som återstår innan programmet startas. På raden D visa max. centrifugeringsvarvtal för maskinen, baserat på inställt program. Om ingen centrifugering kan köras för programmet är raden släckt. På raden E visa max. temperatur för maskinen, baserat på inställt program. Om temperaturen inte kan ställas in för programmet är raden släckt. Kontrollamporna F varierar beroende på funktion och tänds när vald funktion kan användas för inställt program. Symbol för låst lucka Tänd kontrollampa meddelar att luckan är blockerad för att förhindra att luckan öppnas av misstag. För att undvika skador är det nödvändigt att symbolen slocknar innan luckan öppnas. OBS! Om funktionen SENARELAGD START är aktiv kan inte luckan öppnas. För att öppna luckan, ställ maskinen i pausläge genom att trycka på knappen START/PAUSE.! När maskinen startas första gången ombeds du välja språk och displayen visar automatiskt menyn för att välja språk. Tryck på knapparna X och Y för att välja önskat språk. Bekräfta valet med knappen Z. Om du vill ändra språk: Stäng av maskinen, tryck samtidigt ned X, Y och Z-knapparna tills det hörs en ljudsignal. Menyn för val av språk visas. 9

10 Hur ett tvättprogram startas SE 1. SÄTTA PÅ MASKINEN. Tryck på knappen och på displayen visas texten VÄLKOMMEN. Kontrollampan START/PAUSE blinkar långsamt grönt. 2. LÄGG I TVÄTTEN. Öppna luckan. Lägg i tvätten. Se till att inte överskrida mängden tvätt som anges i programtabellen på nästa sida. 3. DOSERA TVÄTTMEDLET. Dra ut tvättmedelsfacket och häll i tvättmedlet i de därtill avsedda facken, som beskrivs i Tvättmedel och tvättgods. 4. STÄNG LUCKAN. 5. VÄLJA PROGRAM. Tryck på en av knapparna för PROGRAMVAL för att välja önskat program. Programnamnet visas på displayen och programmet är förknippat med en temperatur och en centrifugeringshastighet som kan ändras. På displayen visas programmets tidslängd. 6. GÖRA ÄNDRINGAR I TVÄTTPROGRAMMET. Tryck på därtill avsedda knappar: Ändra temperaturen och/eller centrifugeringen. Maskinen väljer automatiskt max. temperatur och centrifugering för inställt program och kan därför inte ökas. Tryck på knappen för att stegvis minska temperaturen ned till kallt vatten OFF. Tryck på knappen för att stegvis minska centrifugeringen tills den stängs av OFF. Om knapparna trycks ned ännu en gång återgår värdena till maximivärdena.! Undantag: Om programmet (60 C) (1:a nedtryckning) väljs kan temperaturen ökas till 90. Inställning av en senarelagd start. För att ställa in en senarelagd start för valt program, tryck på denna knapp tills önskad fördröjningstid visas. När detta tillval är aktivt visas symbolen på displayen. För att ta bort den senarelagda starten, tryck på knappen tills texten OFF visas på displayen. Ändra programmets inställningar. Tryck på denna knapp för att aktivera funktionen. Knappens kontrollampa tänds. Tryck åter på knappen för att koppla från funktionen och respektive kontrollampa släcks.! Om den funktion som valts inte är förenlig med det inställda programmet, kommer kontrollampan att blinka och funktionen aktiveras inte.! Om vald funktion inte är kompatibelt med ett tidigare valt tillval, blinkar kontrollampan för det första tillvalet som har valts och endast det andra tillvalet aktiveras. Kontrollampan för det aktiverade tillvalet tänds.! Rekommenderad last och/eller programmets tidslängd kan variera för de olika funktionerna. 7. STARTA PROGRAMMET. Tryck på knappen START/ PAUSE. Respektive kontrollampa lyser med grönt fast sken och luckan låses (symbolen LÅST LUCKA visas). Under tvättningen visas namnet på aktuell fas på displayen. För att ändra ett tvättprogram under pågående tvättprogram, avbryt tvättprogrammet med knappen START/PAUSE (kontrollampan START/PAUSE blinkar långsamt orange). Välj sedan önskat program och tryck åter på knappen START/PAUSE. För att öppna luckan under pågående tvättprogram, tryck på knappen START/PAUSE. Om symbolen LÅST LUCKA inte visas kan luckan öppnas. Tryck åter på knappen START/PAUSE för att återstarta programmet från den punkt där det har avbrutits. 8. PROGRAMMETS SLUT. Texten PROGRAMSLUT visas på displayen. När symbolen LUCKLÅS inte visas kan luckan öppnas. Öppna luckan, töm ut tvätten och stäng av maskinen.! Om du vill stänga av ett tvättprogram som redan har startats, tryck länge på knappen. Programmet avbryts och maskinen stängs av. 10

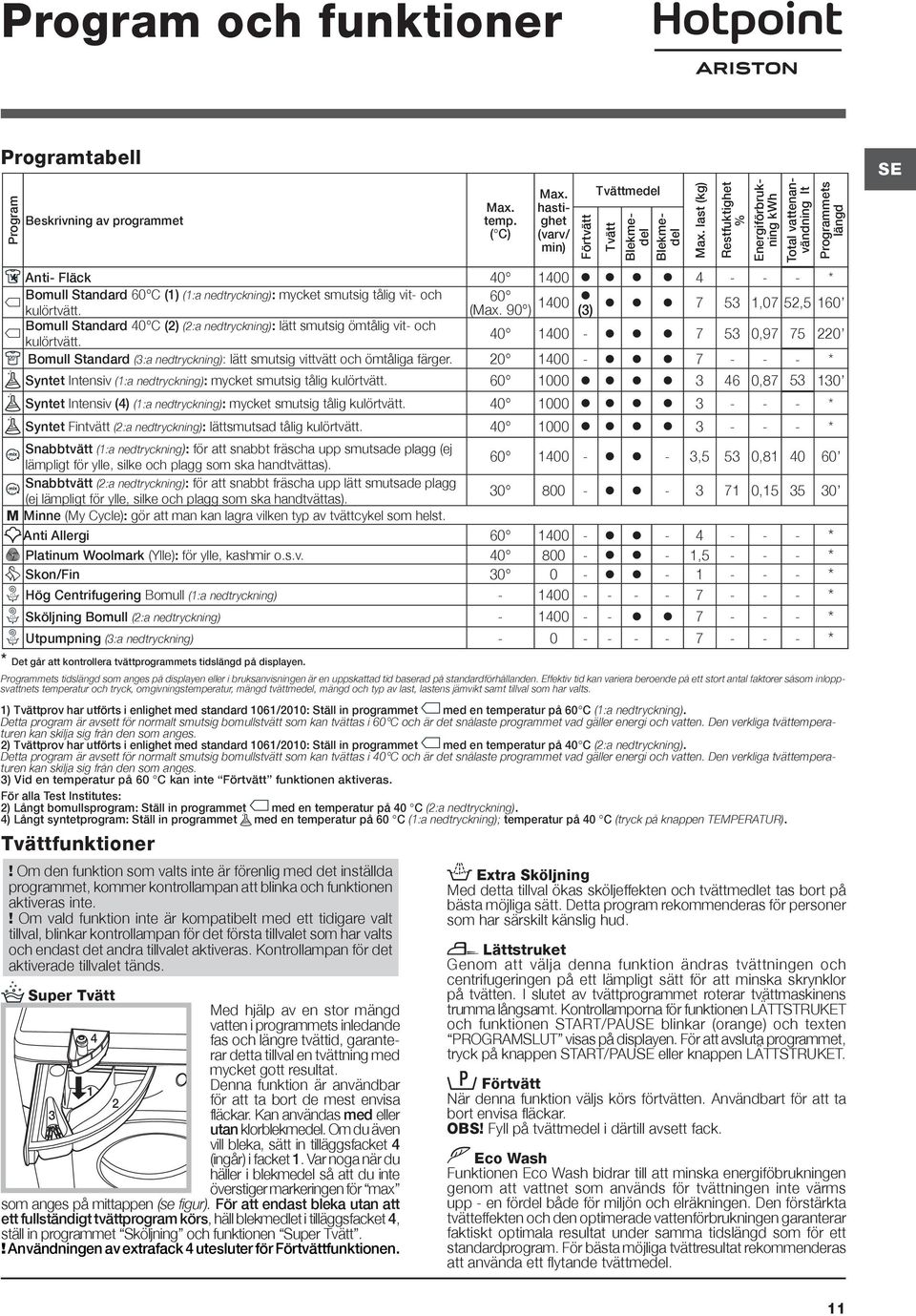

11 MAX Program och funktioner Programtabell Program Beskrivning av programmet Programmets tidslängd som anges på displayen eller i bruksanvisningen är en uppskattad tid baserad på standardförhållanden. Effektiv tid kan variera beroende på ett stort antal faktorer såsom inloppsvattnets temperatur och tryck, omgivningstemperatur, mängd tvättmedel, mängd och typ av last, lastens jämvikt samt tillval som har valts. 1) Tvättprov har utförts i enlighet med standard 1061/2010: Ställ in programmet med en temperatur på 60 C (1:a nedtryckning). Detta program är avsett för normalt smutsig bomullstvätt som kan tvättas i 60 C och är det snålaste programmet vad gäller energi och vatten. Den verkliga tvättemperaturen kan skilja sig från den som anges. 2) Tvättprov har utförts i enlighet med standard 1061/2010: Ställ in programmet med en temperatur på 40 C (2:a nedtryckning). Detta program är avsett för normalt smutsig bomullstvätt som kan tvättas i 40 C och är det snålaste programmet vad gäller energi och vatten. Den verkliga tvättemperaturen kan skilja sig från den som anges. 3) Vid en temperatur på 60 C kan inte Förtvätt funktionen aktiveras. För alla Test Institutes: 2) Långt bomullsprogram: Ställ in programmet med en temperatur på 40 C (2:a nedtryckning). 4) Långt syntetprogram: Ställ in programmet med en temperatur på 60 C (1:a nedtryckning); temperatur på 40 C (tryck på knappen TEMPERATUR). Tvättfunktioner! Om den funktion som valts inte är förenlig med det inställda programmet, kommer kontrollampan att blinka och funktionen aktiveras inte.! Om vald funktion inte är kompatibelt med ett tidigare valt tillval, blinkar kontrollampan för det första tillvalet som har valts och endast det andra tillvalet aktiveras. Kontrollampan för det aktiverade tillvalet tänds. Super Tvätt Med hjälp av en stor mängd vatten i programmets inledande 4 fas och längre tvättid, garanterar detta tillval en tvättning med mycket gott resultat. 1 Denna funktion är användbar 2 för att ta bort de mest envisa 3 fläckar. Kan användas med eller utan klorblekmedel. Om du även vill bleka, sätt in tilläggsfacket 4 (ingår) i facket 1. Var noga när du häller i blekmedel så att du inte överstiger markeringen för max som anges på mittappen (se figur). För att endast bleka utan att ett fullständigt tvättprogram körs, häll blekmedlet i tilläggsfacket 4, ställ in programmet Sköljning och funktionen Super Tvätt.! Användningen av extrafack 4 utesluter för Förtvättfunktionen. Max. temp. ( C) Max. hastighet (varv/ min) Förtvätt Tvättmedel Tvätt Blekmedel Blekmedel Anti- Fläck * Bomull Standard 60 C (1) (1:a nedtryckning): mycket smutsig tålig vit- och 60 kulörtvätt. (Max. 90 ) 1400 (3) ,07 52,5 160 Bomull Standard 40 C (2) (2:a nedtryckning): lätt smutsig ömtålig vit- och kulörtvätt. 53 0, Bomull Standard (3:a nedtryckning): lätt smutsig vittvätt och ömtåliga färger * Syntet Intensiv (1:a nedtryckning): mycket smutsig tålig kulörtvätt , Syntet Intensiv (4) (1:a nedtryckning): mycket smutsig tålig kulörtvätt * Syntet Fintvätt (2:a nedtryckning): lättsmutsad tålig kulörtvätt * Snabbtvätt (1:a nedtryckning): för att snabbt fräscha upp smutsade plagg (ej lämpligt för ylle, silke och plagg som ska handtvättas). 3,5 53 0, Snabbtvätt (2:a nedtryckning): för att snabbt fräscha upp lätt smutsade plagg (ej lämpligt för ylle, silke och plagg som ska handtvättas) , M Minne (My Cycle): gör att man kan lagra vilken typ av tvättcykel som helst. Anti Allergi * Platinum Woolmark (Ylle): för ylle, kashmir o.s.v , * Skon/Fin * Hög Centrifugering Bomull (1:a nedtryckning) * Sköljning Bomull (2:a nedtryckning) * Utpumpning (3:a nedtryckning) * * Det går att kontrollera tvättprogrammets tidslängd på displayen. Extra Sköljning Med detta tillval ökas sköljeffekten och tvättmedlet tas bort på bästa möjliga sätt. Detta program rekommenderas för personer som har särskilt känslig hud. Lättstruket Genom att välja denna funktion ändras tvättningen och centrifugeringen på ett lämpligt sätt för att minska skrynklor på tvätten. I slutet av tvättprogrammet roterar tvättmaskinens trumma långsamt. Kontrollamporna för funktionen LÄTTSTRUKET och funktionen START/PAUSE blinkar (orange) och texten PROGRAMSLUT visas på displayen. För att avsluta programmet, tryck på knappen START/PAUSE eller knappen LÄTTSTRUKET. Förtvätt När denna funktion väljs körs förtvätten. Användbart för att ta bort envisa fläckar. OBS! Fyll på tvättmedel i därtill avsett fack. Eco Wash Funktionen Eco Wash bidrar till att minska energiföbrukningen genom att vattnet som används för tvättningen inte värms upp - en fördel både för miljön och elräkningen. Den förstärkta tvätteffekten och den optimerade vattenförbrukningen garanterar faktiskt optimala resultat under samma tidslängd som för ett standardprogram. För bästa möjliga tvättresultat rekommenderas att använda ett flytande tvättmedel. Max. last (kg) Restfuktighet % Energiförbrukning kwh Total vattenanvändning lt Programmets längd SE 11

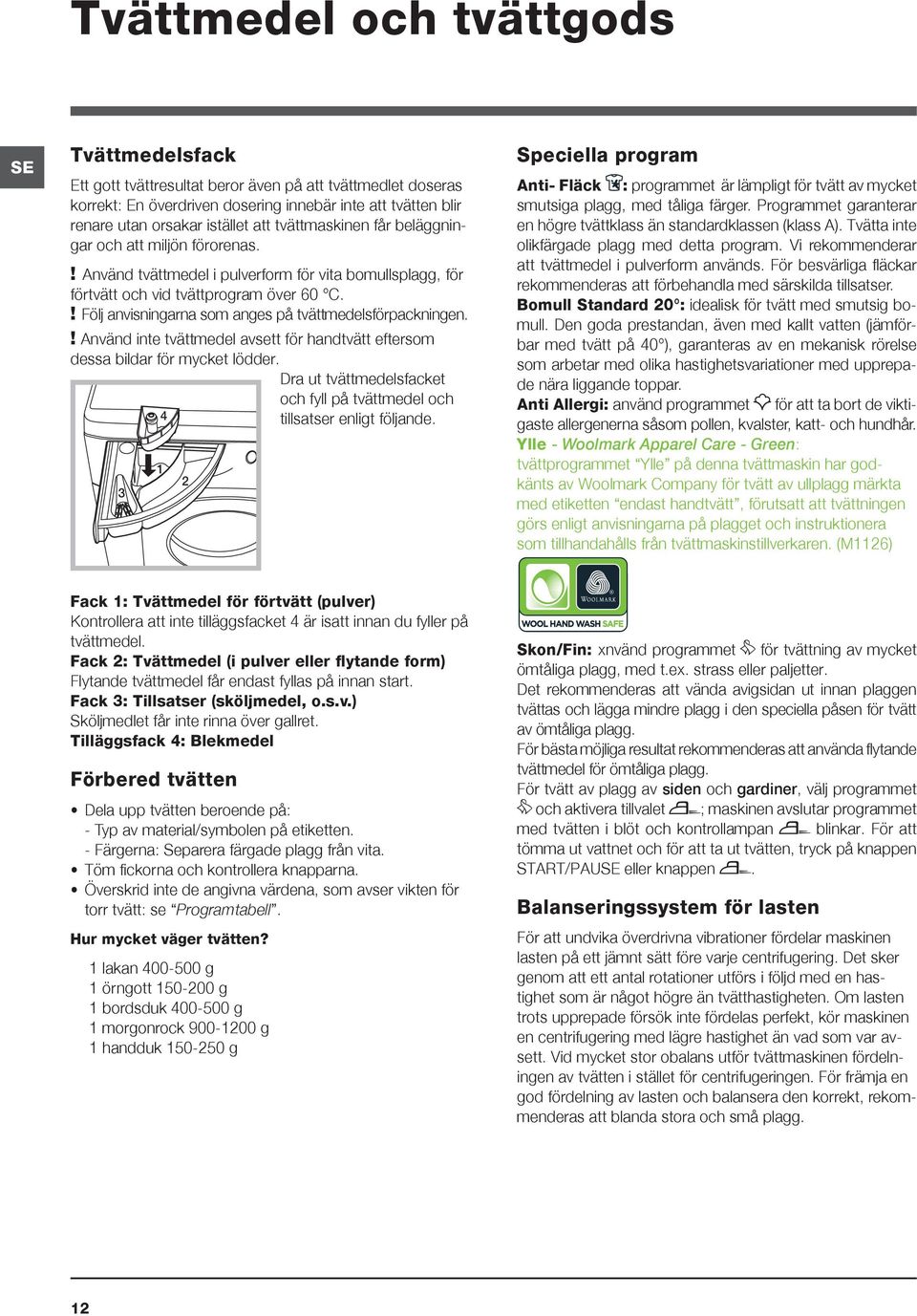

12 MAX Tvättmedel och tvättgods SE Tvättmedelsfack Ett gott tvättresultat beror även på att tvättmedlet doseras korrekt: En överdriven dosering innebär inte att tvätten blir renare utan orsakar istället att tvättmaskinen får beläggningar och att miljön förorenas.! Använd tvättmedel i pulverform för vita bomullsplagg, för förtvätt och vid tvättprogram över 60 C.! Följ anvisningarna som anges på tvättmedelsförpackningen.! Använd inte tvättmedel avsett för handtvätt eftersom dessa bildar för mycket lödder. Dra ut tvättmedelsfacket och fyll på tvättmedel och 4 tillsatser enligt följande Speciella program Anti- Fläck : programmet är lämpligt för tvätt av mycket smutsiga plagg, med tåliga färger. Programmet garanterar en högre tvättklass än standardklassen (klass A). Tvätta inte olikfärgade plagg med detta program. Vi rekommenderar att tvättmedel i pulverform används. För besvärliga fläckar rekommenderas att förbehandla med särskilda tillsatser. Bomull Standard 20 : idealisk för tvätt med smutsig bomull. Den goda prestandan, även med kallt vatten (jämförbar med tvätt på 40 ), garanteras av en mekanisk rörelse som arbetar med olika hastighetsvariationer med upprepade nära liggande toppar. Anti Allergi: använd programmet för att ta bort de viktigaste allergenerna såsom pollen, kvalster, katt- och hundhår. Ylle - Woolmark Apparel Care - Green: tvättprogrammet Ylle på denna tvättmaskin har godkänts av Woolmark Company för tvätt av ullplagg märkta med etiketten endast handtvätt, förutsatt att tvättningen görs enligt anvisningarna på plagget och instruktionera som tillhandahålls från tvättmaskinstillverkaren. (M1126) Fack 1: Tvättmedel för förtvätt (pulver) Kontrollera att inte tilläggsfacket 4 är isatt innan du fyller på tvättmedel. Fack 2: Tvättmedel (i pulver eller flytande form) Flytande tvättmedel får endast fyllas på innan start. Fack 3: Tillsatser (sköljmedel, o.s.v.) Sköljmedlet får inte rinna över gallret. Tilläggsfack 4: Blekmedel Förbered tvätten Dela upp tvätten beroende på: - Typ av material/symbolen på etiketten. - Färgerna: Separera färgade plagg från vita. Töm fickorna och kontrollera knapparna. Överskrid inte de angivna värdena, som avser vikten för torr tvätt: se Programtabell. Hur mycket väger tvätten? 1 lakan g 1 örngott g 1 bordsduk g 1 morgonrock g 1 handduk g Skon/Fin: xnvänd programmet för tvättning av mycket ömtåliga plagg, med t.ex. strass eller paljetter. Det rekommenderas att vända avigsidan ut innan plaggen tvättas och lägga mindre plagg i den speciella påsen för tvätt av ömtåliga plagg. För bästa möjliga resultat rekommenderas att använda flytande tvättmedel för ömtåliga plagg. För tvätt av plagg av siden och gardiner, välj programmet och aktivera tillvalet ; maskinen avslutar programmet med tvätten i blöt och kontrollampan blinkar. För att tömma ut vattnet och för att ta ut tvätten, tryck på knappen START/PAUSE eller knappen. Balanseringssystem för lasten För att undvika överdrivna vibrationer fördelar maskinen lasten på ett jämnt sätt före varje centrifugering. Det sker genom att ett antal rotationer utförs i följd med en hastighet som är något högre än tvätthastigheten. Om lasten trots upprepade försök inte fördelas perfekt, kör maskinen en centrifugering med lägre hastighet än vad som var avsett. Vid mycket stor obalans utför tvättmaskinen fördelningen av tvätten i stället för centrifugeringen. För främja en god fördelning av lasten och balansera den korrekt, rekommenderas att blanda stora och små plagg. 12

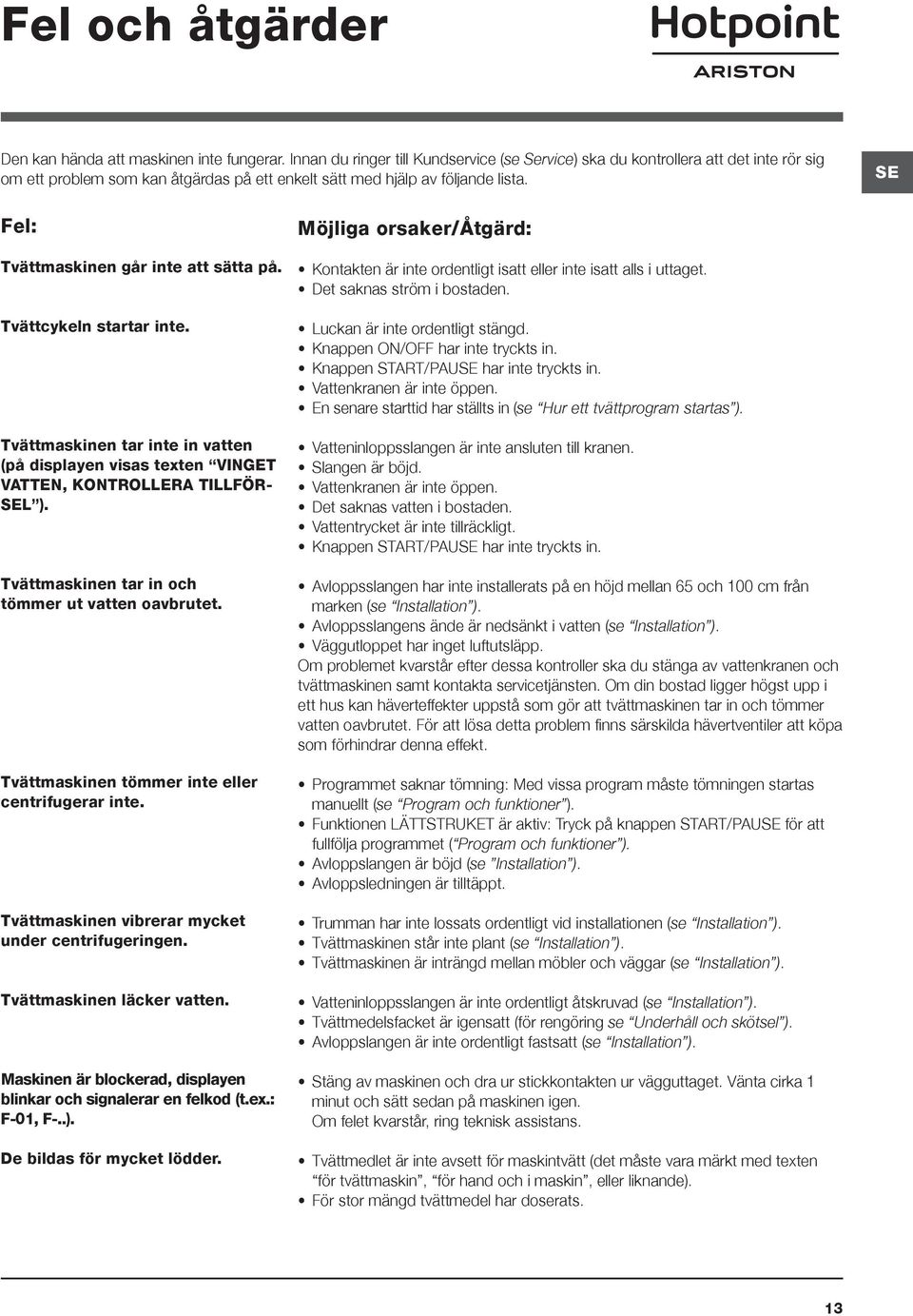

13 Fel och åtgärder Den kan hända att maskinen inte fungerar. Innan du ringer till Kundservice (se Service) ska du kontrollera att det inte rör sig om ett problem som kan åtgärdas på ett enkelt sätt med hjälp av följande lista. SE Fel: Tvättmaskinen går inte att sätta på. Tvättcykeln startar inte. Tvättmaskinen tar inte in vatten (på displayen visas texten VINGET VATTEN, KONTROLLERA TILLFÖR- SEL ). Tvättmaskinen tar in och tömmer ut vatten oavbrutet. Tvättmaskinen tömmer inte eller centrifugerar inte. Tvättmaskinen vibrerar mycket under centrifugeringen. Tvättmaskinen läcker vatten. Maskinen är blockerad, displayen blinkar och signalerar en felkod (t.ex.: F-01, F-..). De bildas för mycket lödder. Möjliga orsaker/åtgärd: Kontakten är inte ordentligt isatt eller inte isatt alls i uttaget. Det saknas ström i bostaden. Luckan är inte ordentligt stängd. Knappen ON/OFF har inte tryckts in. Knappen START/PAUSE har inte tryckts in. Vattenkranen är inte öppen. En senare starttid har ställts in (se Hur ett tvättprogram startas ). Vatteninloppsslangen är inte ansluten till kranen. Slangen är böjd. Vattenkranen är inte öppen. Det saknas vatten i bostaden. Vattentrycket är inte tillräckligt. Knappen START/PAUSE har inte tryckts in. Avloppsslangen har inte installerats på en höjd mellan 65 och 100 cm från marken (se Installation ). Avloppsslangens ände är nedsänkt i vatten (se Installation ). Väggutloppet har inget luftutsläpp. Om problemet kvarstår efter dessa kontroller ska du stänga av vattenkranen och tvättmaskinen samt kontakta servicetjänsten. Om din bostad ligger högst upp i ett hus kan häverteffekter uppstå som gör att tvättmaskinen tar in och tömmer vatten oavbrutet. För att lösa detta problem finns särskilda hävertventiler att köpa som förhindrar denna effekt. Programmet saknar tömning: Med vissa program måste tömningen startas manuellt (se Program och funktioner ). Funktionen LÄTTSTRUKET är aktiv: Tryck på knappen START/PAUSE för att fullfölja programmet ( Program och funktioner ). Avloppslangen är böjd (se Installation ). Avloppsledningen är tilltäppt. Trumman har inte lossats ordentligt vid installationen (se Installation ). Tvättmaskinen står inte plant (se Installation ). Tvättmaskinen är inträngd mellan möbler och väggar (se Installation ). Vatteninloppsslangen är inte ordentligt åtskruvad (se Installation ). Tvättmedelsfacket är igensatt (för rengöring se Underhåll och skötsel ). Avloppslangen är inte ordentligt fastsatt (se Installation ). Stäng av maskinen och dra ur stickkontakten ur vägguttaget. Vänta cirka 1 minut och sätt sedan på maskinen igen. Om felet kvarstår, ring teknisk assistans. Tvättmedlet är inte avsett för maskintvätt (det måste vara märkt med texten för tvättmaskin, för hand och i maskin, eller liknande). För stor mängd tvättmedel har doserats. 13

14 Service SE Innan du kallar på Servicetjänsten: Kontrollera om du kan åtgärda felet på egen hand (se Fel och åtgärder ). Starta programmet igen för att kontrollera om problemet är löst. Om det inte förhåller sig så ska du kontakta den auktoriserade Servicetjänsten på det telefonnummer som finns på garantisedeln.! Anlita aldrig obehöriga tekniker. Uppge: Typ av fel; Maskinmodell (Mod.); Serienummer (S/N). Denna information hittar du på typskylten som sitter på tvättmaskinens bakstycke och på framsidan efter att luckan har öppnats. 14

15 Käyttöohjeet PESUKONE Yhteenveto FI FI Suomi Asennus, Pakkauksen purkaminen ja vaaitus Vesi- ja sähköliitännät Ensimmäinen pesujakso Tekniset tiedot Ohjeet asentajalle Huolto ja hoito, 20 Veden ja sähkövirran pois sulkeminen Pyykinpesukoneen puhdistaminen Pesuainelokerikon puhdistaminen Luukun ja rummun hoito Pumpun puhdistaminen Veden syöttöletkun tarkistaminen Varotoimet ja neuvot, 21 Yleinen turvallisuus Hävittäminen Luukkuoven manuaalinen avaaminen BWMD 742 Pyykinpesukoneen kuvaus, Ohjauspaneeli Näyttö Ohjeet pesujakson toteuttamiseen, 24 Ohjelmat ja toiminnot, 25 Ohjelmataulukko Pesutoiminnot Pesuaineet ja pyykit, 26 Pesuainelokerikko Pyykin valmistelu Erityisohjelmat Lastin tasapainottamisjärjestelmä Häiriöt ja korjaustoimet, 27 Huoltoapu, 28 15

16 Asennus FI! On tärkeää säilyttää huolella tämä ohjekirjanen, jotta sitä voidaan tutkia tarvittaessa. Myytäessä, luovutettaessa tai muuton yhteydessä varmista, että se pysyy yhdessä pyykinpesukoneen kanssa, jotta myös uusi omistaja voi tutustua toimintaan ja vastaaviin varoituksiin.! Lue ohjeet huolellisesti: niissä on tärkeitä tietoja asennuksesta, käytöstä ja turvallisuudesta. Pakkauksen purkaminen ja vaaitus Pakkauksen purkaminen 1. Poista pyykinpesukone pakkauksestaan. 2. Tarkista, että pyykinpesukone ei ole kärsinyt vahinkoja kuljetuksen aikana. Mikäli se on vahingoittunut, älä suorita liitäntöjä ja ota yhteys jälleenmyyjään. 3. Poista 4 kuljetuksen suojaruuvia ja tiiviste vastaavan välikappaleen kanssa, jotka sijaitsevat takaosassa ( katso kuvaa). 4. Sulje reiät toimitetuilla muovitapeilla. 5. Säilytä kaikki osat: mikäli pyykinpesukonetta tulee kuljettaa, ne tulee asentaa takaisin.! Pakkaukset eivät ole lasten leluja. Vaaitus 1. Asenna pyykinpesukone tasaiselle ja kovalle lattialle siten, että se ei kosketa seiniin, huonekaluihin tai muihin esineisiin. 2. Jos lattia ei ole täysin tasainen, sen epätasaisuudet tulee tasoittaa ruuvaten kiinni tai auki etujalkoja (katso kuvaa); kallistuman kulma työskentelytasolta mitattuna ei saa olla yli 2. Huolellinen vaaitus antaa vakautta koneelle sekä estää tärinää, meluisuutta ja koneen liikkumista toiminnan aikana. Mikäli asennat koneen kokolattiamaton tai muun maton päälle, säädä tukijalat siten, että pesukoneen alle jää riittävä tila tuulettumiselle. Vesi- ja sähköliitännät Veden syöttöletkun liittäminen 1. Liitä tuloletku ruuvaten se kylmävesihanaan, jonka suuaukossa on ¾ putkikierteet (katso kuvaa). Ennen liitäntää anna veden juosta, kunnes se kirkastuu. 2. Liitä tuloletku pyykinpesukoneeseen ruuvaten se kiinni asiaankuuluvaan koneen takana oikeassa yläkulmassa olevaan vesiliittimeen (katso kuvaa). 3. Ole varovainen, jotta letku ei taitu tai joudu puristuksiin.! Hanan vedenpaineen tulee olla Teknisten tietojen taulukossa esitettävien arvojen mukainen (katso viereistä sivua).! Jos tuloletkun pituus ei ole riittävä, käänny erikoisliikkeen tai alan ammattilaisen puoleen.! Älä koskaan käytä käytettyjä letkuja.! Käytä koneen mukana toimitettuja letkuja. 16

17 Veden poistoletkun liittäminen cm Liitä poistoletku lattiaviemäriin tai cm:n korkeudella olevaan seinäviemäriin välttäen ehdottomasti taittamasta sitä; tai aseta se pesualtaan tai kylpyammeen laidalle kiinnittäen toimitettu ohjain vesihanaan (katso kuvaa). Poistoletkun vapaa pää ei saa jäädä veden alle.! Älä mielellään käytä jatkoletkuja; jos niiden käyttö on välttämätöntä, käytä halkaisijaltaan alkuperäisen kokoista ja korkeintaan 150 cm mittaista jatkoletkua. Sähköliitäntä Ennen pistokkeen työntämistä pistorasiaan varmista, että: pistorasia on maadoitettu ja että se on lain vaatimusten mukainen; pistorasia kestää koneen tehon enimmäiskuormituksen, joka on annettu Teknisten tietojen taulukossa (katso viereen); syöttöjännite sisältyy arvoihin, jotka on annettu Teknisten tietojen taulukossa (katso viereen); pistorasia on yhteensopiva pesukoneen pistokkeen kanssa. Päinvastaisessa tapauksessa vaihda pistorasia tai pistoke.! Pesukonetta ei saa asentaa ulos edes silloin, kun asennustila on suojattu katoksella, koska on hyvin vaarallista jättää pesukone alttiiksi sateelle ja ukkosenilmalle.! Pesukoneen asentamisen jälkeenkin pistorasian tulee olla helposti saavutettavissa.! Älä käytä jatkojohtoja ja liitinkappaleita.! Johtoa ei saa taittaa tai se ei saa joutua puristuksiin.! Sähköjohdon vaihto tulee antaa tehtäväksi ainoastaan valtuutetuille teknikoille. Varoitus! Valmistaja ei vastaa vahingoista, jotka johtuvat yllä olevien ohjeiden laiminlyönnistä. Ensimmäinen pesujakso Asennuksen jälkeen ennen varsinaista käyttöä tulee suorittaa yksi pesujakso pesuaineen kanssa ilman pyykkiä asettaen ohjelma (60 C). Tekniset tiedot Malli BWMD 742 Mitat Täyttömäärä Sähköliitännät Vesiliitännät Linkousnopeus Testiohjelmat säätö 1061/2010 ja 1015/2010 mukaisesti leveys cm 59,5 korkeus cm 81,5 syvyys cm 54,5 1-7 kg Katso koneessa olevaa teknisten tietojen tietolaattaa. maks. Vedenpaine 1 MPa (10 bar) min. vedenpaine 0,05 MPa (0,5 bar) rummun tilavuus 52 litraa 1400 kierr./min saakka Ohjelma (60 ) (1. painikkeen painallus); Puuvilla Standard 60. Ohjelma (40 ) (2. painikkeen painallus); Puuvilla Standard 40. Tämä kodinkone on seuraavien Euroopan yhteisön direktiivien vaatimusten mukainen: /108/CE (Sähkömagneettinen yhteensopivuus) /95/CE Pienjännite) /19/EU (WEEE) FI 17

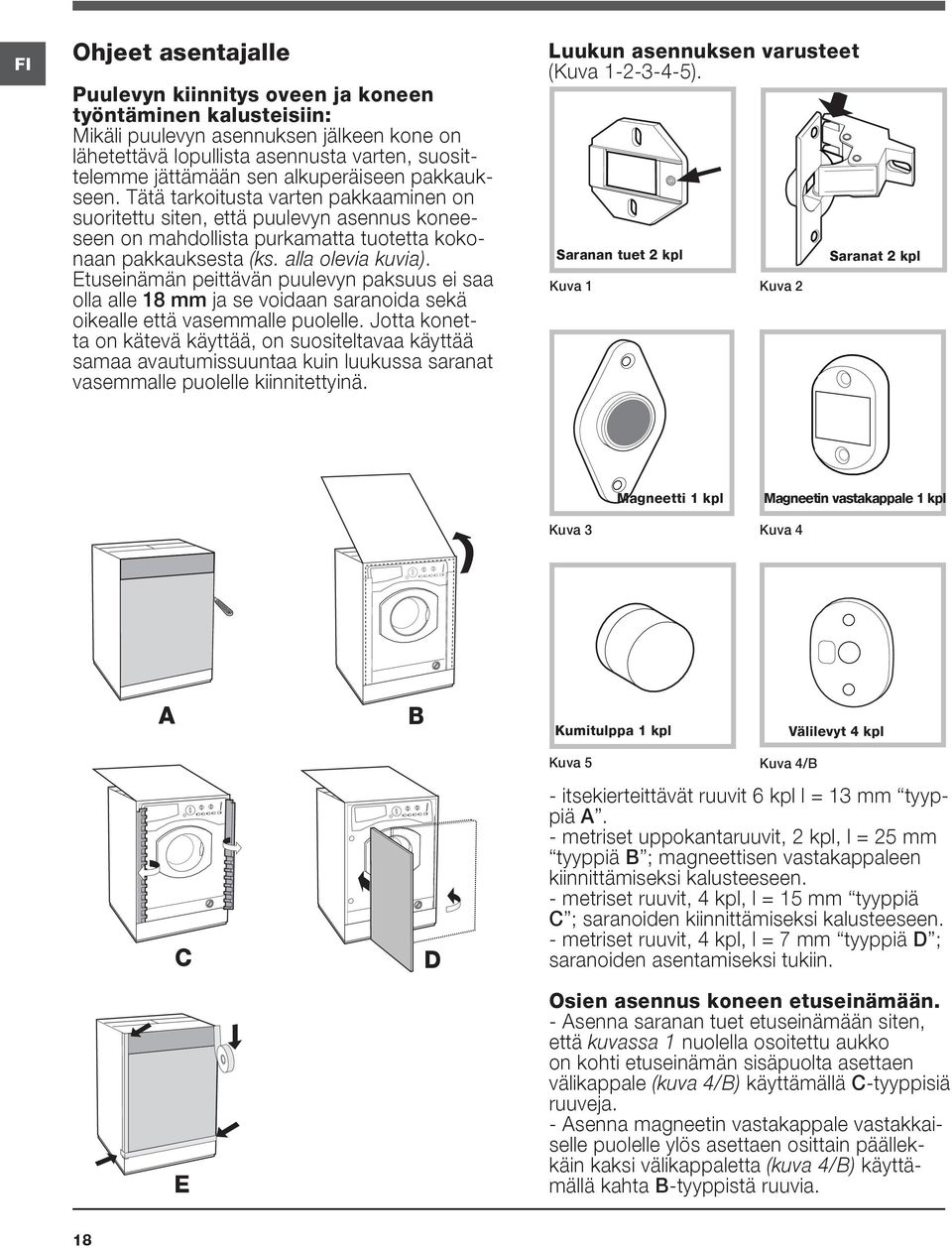

18 FI Ohjeet asentajalle Puulevyn kiinnitys oveen ja koneen työntäminen kalusteisiin: Mikäli puulevyn asennuksen jälkeen kone on lähetettävä lopullista asennusta varten, suosittelemme jättämään sen alkuperäiseen pakkaukseen. Tätä tarkoitusta varten pakkaaminen on suoritettu siten, että puulevyn asennus koneeseen on mahdollista purkamatta tuotetta kokonaan pakkauksesta (ks. alla olevia kuvia). Etuseinämän peittävän puulevyn paksuus ei saa olla alle 18 mm ja se voidaan saranoida sekä oikealle että vasemmalle puolelle. Jotta konetta on kätevä käyttää, on suositeltavaa käyttää samaa avautumissuuntaa kuin luukussa saranat vasemmalle puolelle kiinnitettyinä. Luukun asennuksen varusteet (Kuva ). Saranan tuet 2 kpl Kuva 1 Kuva 2 Saranat 2 kpl Magneetti 1 kpl Magneetin vastakappale 1 kpl Kuva 3 Kuva 4 A B Kumitulppa 1 kpl Välilevyt 4 kpl Kuva 5 Kuva 4/B C D - itsekierteittävät ruuvit 6 kpl l = 13 mm tyyppiä A. - metriset uppokantaruuvit, 2 kpl, l = 25 mm tyyppiä B ; magneettisen vastakappaleen kiinnittämiseksi kalusteeseen. - metriset ruuvit, 4 kpl, l = 15 mm tyyppiä C ; saranoiden kiinnittämiseksi kalusteeseen. - metriset ruuvit, 4 kpl, l = 7 mm tyyppiä D ; saranoiden asentamiseksi tukiin. Tur seite E Osien asennus koneen etuseinämään. - Asenna saranan tuet etuseinämään siten, että kuvassa 1 nuolella osoitettu aukko on kohti etuseinämän sisäpuolta asettaen välikappale (kuva 4/B) käyttämällä C-tyyppisiä ruuveja. - Asenna magneetin vastakappale vastakkaiselle puolelle ylös asettaen osittain päällekkäin kaksi välikappaletta (kuva 4/B) käyttämällä kahta B-tyyppistä ruuvia. 18

19 Porausohjaimen käyttö. - Jos haluat merkitä aukkojen sijainnit levyn vasemmalla puolella, linjaa porausohjain levyn yläreunaan ja vasempaan reunaan käyttäen viitteenä linjoja, jotka on merkitty ääriasentoihin. - Jos haluat merkitä aukkojen sijainnit levyn oikealla puolella, linjaa porausohjain levyn yläreunaan ja oikeaan reunaan. - Sopivalla jyrsimellä tee neljä istukkaa, joihin voidaan asettaa kaksi saranaa, kumitulppa ja magneetti. Osien asennus puulevyyn (Etuovi). - Työnnä saranat esivalmisteltuihin istukoihin (saranan liikkuvan osan on oltava levyn ulkopuolta kohti) ja kiinnitä ne 4 A-tyyppisellä ruuvilla. - Työnnä magneetti saranoiden vastakkaisen puolen yläosassa olevaan istukkaan ja kiinnitä se kahdella B-tyyppisellä ruuvilla. - Työnnä kumitulppa alhaalla olevaan istukkaan. Nyt levy on valmis asennettavaksi koneeseen. Levyn asennus koneeseen. Työnnä saranan uloke, joka osoitetaan nuolella kuvassa 2, saranan tuen istukkaan ja työnnä levyä koneen etuseinämää kohti sekä kiinnitä kaksi saranaa kahdella D-tyyppisellä ruuvilla. Jalustan ohjaimen kiinnitys. Jos kone on asennettu koottavan keittiön ääriasentoon, asenna yksi tai molemmat jalustan ohjaimet kuten osoitetaan kuvassa 8, säätäen syvyyttä jalustan asennon mukaan sekä tarvittaessa kiinnittämällä se näihin (kuva 9). Jalustan ohjaimen asentamiseksi toimi seuraavasti (kuva 8): Kiinnitä suorakulma P ruuvilla R, työnnä jalustan ohjain Q asianmukaiseen aukkoon ja sitten kun se on sijoitettu haluttuun asentoon, lukitse se suorakulmaan P ruuvilla R. Koneen työntäminen kalusteisiin. - Työnnä laite aukkoon linjaten se muiden kalusteiden kanssa (kuva 6). - Käsittele säätöjalkoja koneen asettamiseksi halutulle korkeudelle. - Puulevyn asennon säätämiseksi pysty- ja vaakasuunnassa, käsittele ruuveja C ja D kuten osoitetaan kuvassa 7. Tärkeää: sulje etuseinämän alaosa siten, että jalusta on lattiatasossa. Kuva 8 Kuva 9 Toimitetut lisävarusteet korkeuden säätöä varten. Polystyreenikanteen sijoitettuna (kuva 10) voit löytää: 2 poikkikappaletta (G); 1 rima (M) rummun sisältä voidaan löytää: 4 lisätukijalkaa (H); 4 ruuvia (I); 4 ruuvia (R); 4 mutteria (L); 2 jalustan Kuva 10 ohjainta (Q). Koneen korkeuden säätö. Koneen korkeutta voidaan säätää (välillä 815 mm mm) käsittelemällä 4 tukijalkaa. Jos halutaan asettaa se edellä osoitettua korkeutta ylemmäksi, enintään korkeuteen 870 mm, on käytettävä seuraavia lisävarusteita: 2 poikkikappaletta (G); 4 tukijalkaa (H); 4 ruuvia (I); 4 mutteria (L), toimi sitten seuraavasti (kuva 11): ota pois 4 alkuperäistä tukijalkaa, aseta yksi poikkikappale G koneen etuosaan, kiinnitä se ruuveilla I (kiertäen ne aukkoihin, joissa alkuperäiset tukijalat sijaitsivat), ja työnnä sitten uudet tukijalat H. Toista sama toimenpide koneen takaosaan. Tässä vaiheessa tukijalkoja H säätämällä konetta voidaan laskea tai nostaa välillä 835 mm mm. Kun saavutetaan haluttu korkeus, lukitse mutterit L poikkikappaleeseen G. Koneen säätämiseksi korkeudelle välillä 870 mm mm on asennettava rima M säätämällä tukijalat H haluttuun korkeuteen. Riman asettamiseksi toimi seuraavasti: löysää kolme ruuvia N, jotka sijaitsevat kansiosan Top etuosassa, työnnä rima M kuten osoitetaan kuvassa 12, lukitse sitten ruuvit N. FI min C G M D Kuva 6 Kuva min C L I H Kuva 11 Kuva 12 19

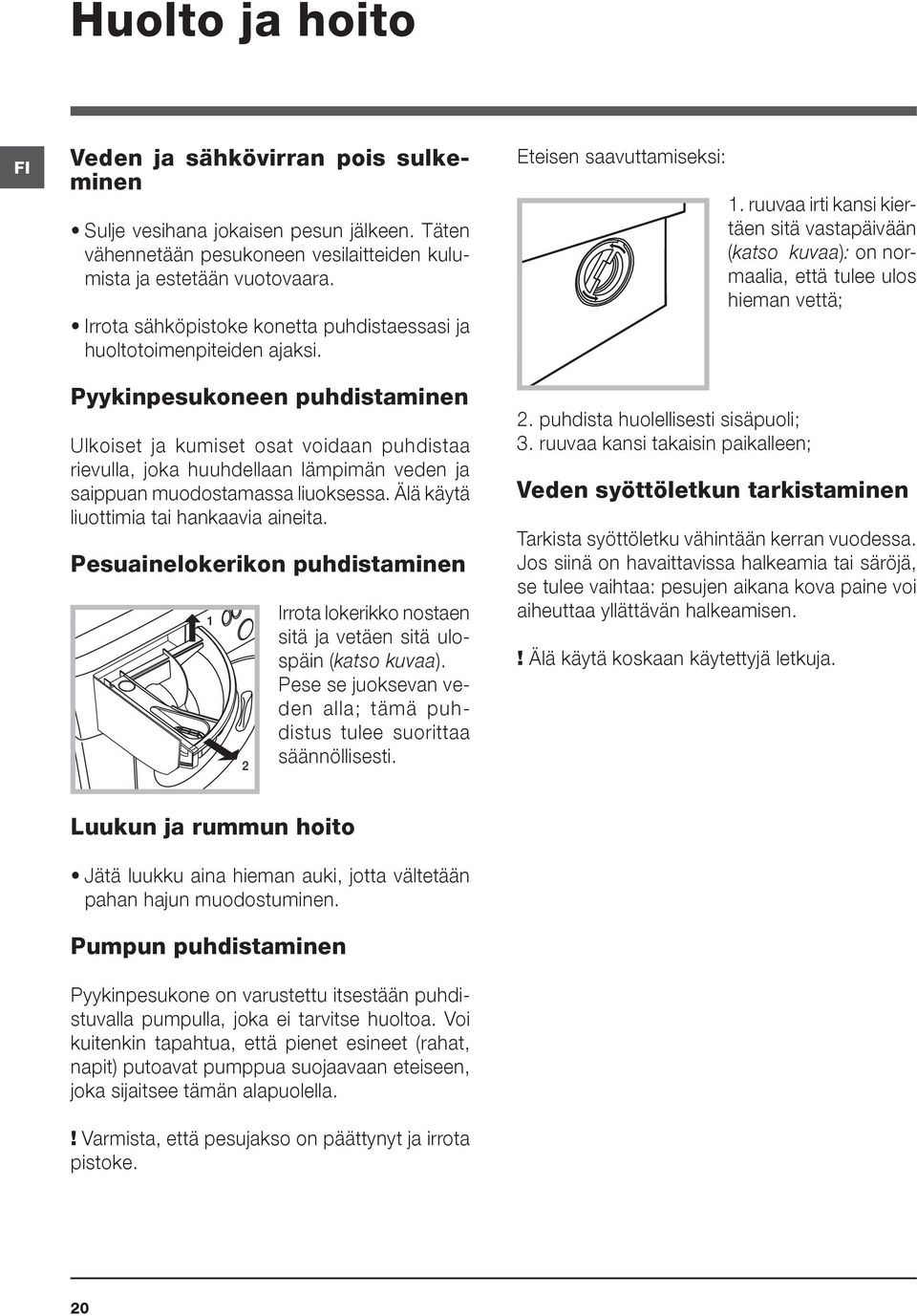

20 Huolto ja hoito FI Veden ja sähkövirran pois sulkeminen Sulje vesihana jokaisen pesun jälkeen. Täten vähennetään pesukoneen vesilaitteiden kulumista ja estetään vuotovaara. Irrota sähköpistoke konetta puhdistaessasi ja huoltotoimenpiteiden ajaksi. Pyykinpesukoneen puhdistaminen Ulkoiset ja kumiset osat voidaan puhdistaa rievulla, joka huuhdellaan lämpimän veden ja saippuan muodostamassa liuoksessa. Älä käytä liuottimia tai hankaavia aineita. Pesuainelokerikon puhdistaminen 1 2 Irrota lokerikko nostaen sitä ja vetäen sitä ulospäin (katso kuvaa). Pese se juoksevan veden alla; tämä puhdistus tulee suorittaa säännöllisesti. Eteisen saavuttamiseksi: 2. puhdista huolellisesti sisäpuoli; 3. ruuvaa kansi takaisin paikalleen; 1. ruuvaa irti kansi kiertäen sitä vastapäivään (katso kuvaa): on normaalia, että tulee ulos hieman vettä; Veden syöttöletkun tarkistaminen Tarkista syöttöletku vähintään kerran vuodessa. Jos siinä on havaittavissa halkeamia tai säröjä, se tulee vaihtaa: pesujen aikana kova paine voi aiheuttaa yllättävän halkeamisen.! Älä käytä koskaan käytettyjä letkuja. Luukun ja rummun hoito Jätä luukku aina hieman auki, jotta vältetään pahan hajun muodostuminen. Pumpun puhdistaminen Pyykinpesukone on varustettu itsestään puhdistuvalla pumpulla, joka ei tarvitse huoltoa. Voi kuitenkin tapahtua, että pienet esineet (rahat, napit) putoavat pumppua suojaavaan eteiseen, joka sijaitsee tämän alapuolella.! Varmista, että pesujakso on päättynyt ja irrota pistoke. 20

21 Varotoimet ja neuvot! Pesukone on suunniteltu ja valmistettu kansainvälisiä turvallisuusvaatimuksia vastaavaksi. Nämä varoitukset toimitetaan turvallisuussyistä ja ne tulee lukea huolellisesti. Yleinen turvallisuus Tämä laite on suunniteltu ainoastaan kotitalouskäyttöön. Tätä laitetta voivat käyttää yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, henkinen tai aistien toimintakyky on alentunut, tai henkilöt, joilla ei ole kokemusta ja tietoa laitteen käytöstä, jos heitä valvotaan asianmukaisesti tai jos heidät on opastettu laitteen turvalliseen käyttöön ja he ymmärtävät siihen liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa huolto- ja puhdistustoimenpiteitä ilman valvontaa. Älä koske koneeseen avojaloin tai silloin, kun kätesi tai jalkasi ovat märät tai kosteat. Älä irrota pistoketta pistorasiasta johdosta vetämällä vaan ota kiinni pistokkeesta. Älä avaa pesuainelokerikkoa, mikäli pesukone on käynnissä. Älä kosketa pesukoneesta poistettavaan veteen, koska se voi olla hyvin kuumaa. Älä missään tapauksessa yritä avata luukkua väkisin: vahingonomaisilta avaamisilta suojaava turvamekanismi voi vahingoittua. Vian tapauksessa älä milloinkaan yritä käsitellä sisäisiä mekanismeja korjauksen suorittamiseksi. Tarkista aina, että lapset eivät pääse toimivan koneen läheisyyteen. Pesun aikana luukku voi kuumentua. Pesukoneen mahdollinen siirto on suoritettava varovasti kahden tai kolmen henkilön voimin. Älä yritä siirtää sitä yksin, sillä kone on erittäin painava. Tarkista, että rumpu on tyhjä ennen kuin panet pyykit pesukoneeseen. Hävittäminen Pakkaustarvikkeiden hävittäminen: noudata paikallisia määräyksiä, siten pakkausmateriaalit voidaan käyttää uudelleen. Euroopan Direktiivi /19/EU (WEEE) Waste Eelectrical and Electronic Equipment (elektroniikka romulle), vaatii vanhojen sähkölaitteiden romun erottamisen normaali jätteiden kierrosta. Vanhat sähkölaitteet tulee kerätä erikseen, jotta näin voidaan optimoida laitteiden kierrätys ja näin ollen vähentää vaaran aiheutumista ihmisille ja luonnolle. Merkkinä rasti jäteastian päällä muistuttaa vastuustasi laitteiden hävittämisestä erikseen. Kuluttajien tulee ottaa yhteyttä paikallisiin viranomaisiin tai jälleenmyyjiin saadakseen tietoa vanhojen laitteiden oikeasta kierrättämisestä. Luukkuoven manuaalinen avaaminen Mikäli ei ole mahdollista avata luukkuovea sähkövirran puuttuessa ja haluat ripustaa pyykit, toimi seuraavasti: 1. poista pistoke pistorasiasta. 2. tarkista, että veden taso koneen sisällä on alhaisempi kuin luukun suu; päinvastaisessa tapauksessa poista liiallinen vesi tyhjennysletkun kautta keräten se ämpäriin. 3. kuvassa osoitettua kielekettä käyttäen vedä ulospäin, kunnes vapautetaan muovinen vetonipukka kiinnittimestä; sen jälkeen vedä sitä alaspäin ja samanaikaisesti avaa luukku. FI 21

22 Pyykinpesukoneen kuvaus FI Ohjauspaneeli Painike ON/OFF Painike PAINIKKEIDEN LUKITUKSELLE Painike LINKOUKSELLE Näyttö Pesuainelokerikko Painikkeet OHJELMIEN VALITSIMELLE Painike MUISTI Painike VIIVÄSTETYLLE KÄYNNISTYKSELLE Painikkeet TOIMINNOILLE Merkkivalollinen painike START/ PAUSE Painike LÄMPÖTILALLE Pesuainelokerikko: pesuaineiden ja lisäaineiden lisäämiseksi (katso Pesuaineet ja pyykit ). Painike ON/OFF : paina lyhyesti painiketta koneen kytkemiseksi päälle tai sen sammuttamiseksi. Hitaasti vihreänä vilkkuva merkkivalo START/PAUSE, osoittaa koneen olevan päällä. Pyykinpesukoneen sammuttamiseksi pesun aikana tulee painiketta painaa pitkään, vähintään 2 sekuntia; lyhyt tai vahingonomainen painallus ei sammuta konetta. Koneen sammuttaminen käynnissä olevan pesun aikana peruuttaa kyseisen pesun. Painikkeet OHJELMIEN VALITSIMELLE: halutun ohjelman asettamiseksi (katso Ohjelmataulukko ). Painike MUISTI: pidä painiketta painettuna tallentaaksesi muistiin eniten käyttämäsi jakso ja lisätoiminnot. Aiemmin tallennetun jakson kutsumiseksi paina painiketta MUISTI. Painikkeet TOIMINNOILLE: paina painiketta halutun toiminnon valitsemiseksi. Näytölle syttyy vastaava merkkivalo. Painike LINKOUKSELLE : paina vähentääksesi tai sulkeaksesi kokonaan pois linkous - arvo osoitetaan näytöllä. Painike LÄMPÖTILALLE : paina lämpötilan vähentämiseksi: arvo osoitetaan näytöllä. Painike PAINIKKEIDEN LUKITUKSELLE : ohjauspaneelin lukituksen kytkemiseksi päälle, pidä painiketta painettuna noin 2 sekuntia. Palava tunnus osoittaa, että ohjauspaneeli on lukittu. Täten estetään vahingonomaiset muutokset ohjelmiin, erityisesti mikäli läheisyydessä on lapsia. Ohjauspaneelin lukituksen kytkemiseksi pois päältä, pidä painiketta painettuna noin 2 sekuntia. Painike VIIVÄSTETYLLE KÄYNNISTYKSELLE : paina asettaaksesi esivalitun ohjelman viivästetty käynnistys. Viivästys osoitetaan näytöllä. Merkkivalollinen painike START/PAUSE: kun vihreä merkkivalo vilkkuu hitaasti, paina painiketta pesun käynnistämiseksi. Jakson käynnistyttyä merkkivalo muuttuu kiinteäksi. Pesun keskeyttämiseksi taukoon, paina uudelleen painiketta; merkkivalo vilkkuu oranssina. Jos tunnus ei ole pala, voidaan avata luukku. Pesun käynnistämiseksi uudelleen pisteestä, johon se oli keskeytetty, paina uudelleen painiketta. Valmiustila Pesukone on varustettu uusien energiansäästöön liittyvien määräysten mukaisella automaattisella sammutusjärjestelmällä, joka siirtää koneen valmiustilaan 30 minuutissa, mikäli konetta ei käytetä. Paina lyhyesti painiketta ON/OFF ja odota, että kone kytkeytyy uudelleen päälle. 22
