Haluatko varmistaa tuotantosi tehokkuuden ja säästää elinkaarikustannuksissa?

Transkriptio

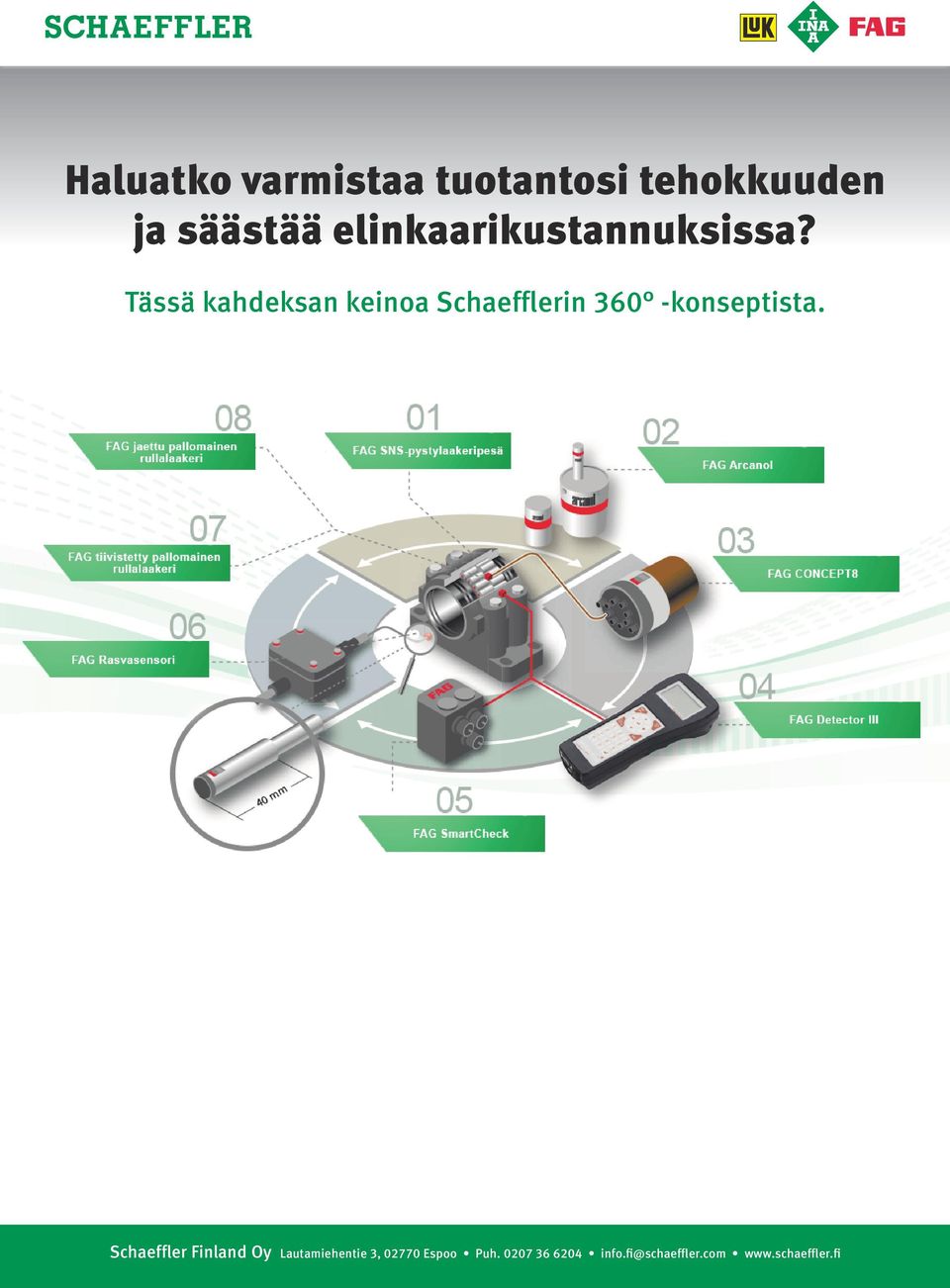

1 Haluatko varmistaa tuotantosi tehokkuuden ja säästää elinkaarikustannuksissa? Tässä kahdeksan keinoa Schaefflerin 360 -konseptista.

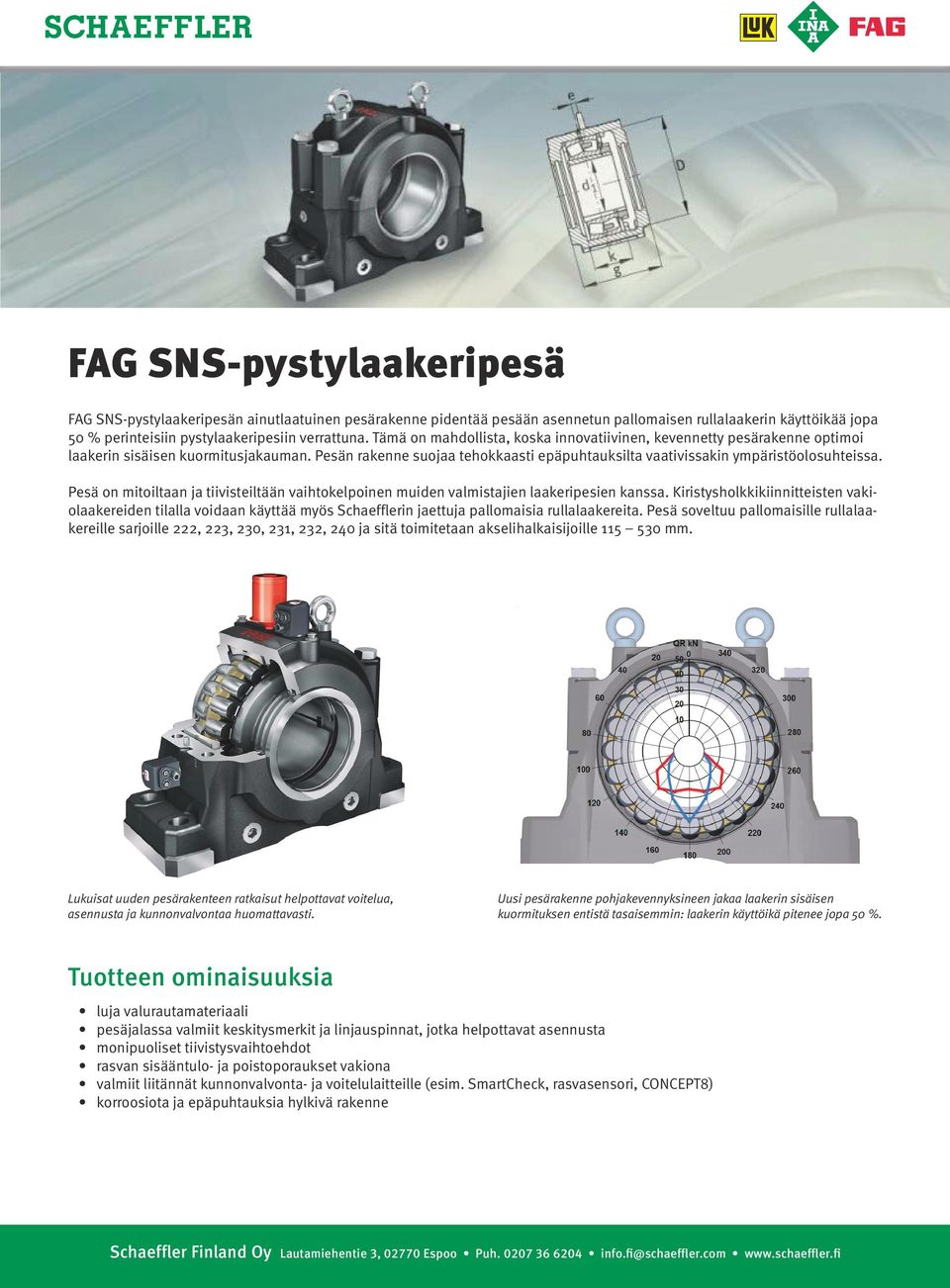

2 FAG SNS-pystylaakeripesä FAG SNS-pystylaakeripesän ainutlaatuinen pesärakenne pidentää pesään asennetun pallomaisen rullalaakerin käyttöikää jopa 50 % perinteisiin pystylaakeripesiin verrattuna. Tämä on mahdollista, koska innovatiivinen, kevennetty pesärakenne optimoi laakerin sisäisen kuormitusjakauman. Pesän rakenne suojaa tehokkaasti epäpuhtauksilta vaativissakin ympäristöolosuhteissa. Pesä on mitoiltaan ja tiivisteiltään vaihtokelpoinen muiden valmistajien laakeripesien kanssa. Kiristysholkkikiinnitteisten vakiolaakereiden tilalla voidaan käyttää myös Schaefflerin jaettuja pallomaisia rullalaakereita. Pesä soveltuu pallomaisille rullalaakereille sarjoille 222, 223, 230, 231, 232, 240 ja sitä toimitetaan akselihalkaisijoille mm. Lukuisat uuden pesärakenteen ratkaisut helpottavat voitelua, asennusta ja kunnonvalvontaa huomattavasti. Uusi pesärakenne pohjakevennyksineen jakaa laakerin sisäisen kuormituksen entistä tasaisemmin: laakerin käyttöikä pitenee jopa 50 %. Tuotteen ominaisuuksia luja valurautamateriaali pesäjalassa valmiit keskitysmerkit ja linjauspinnat, jotka helpottavat asennusta monipuoliset tiivistysvaihtoehdot rasvan sisääntulo- ja poistoporaukset vakiona valmiit liitännät kunnonvalvonta- ja voitelulaitteille (esim. SmartCheck, rasvasensori, CONCEPT8) korroosiota ja epäpuhtauksia hylkivä rakenne

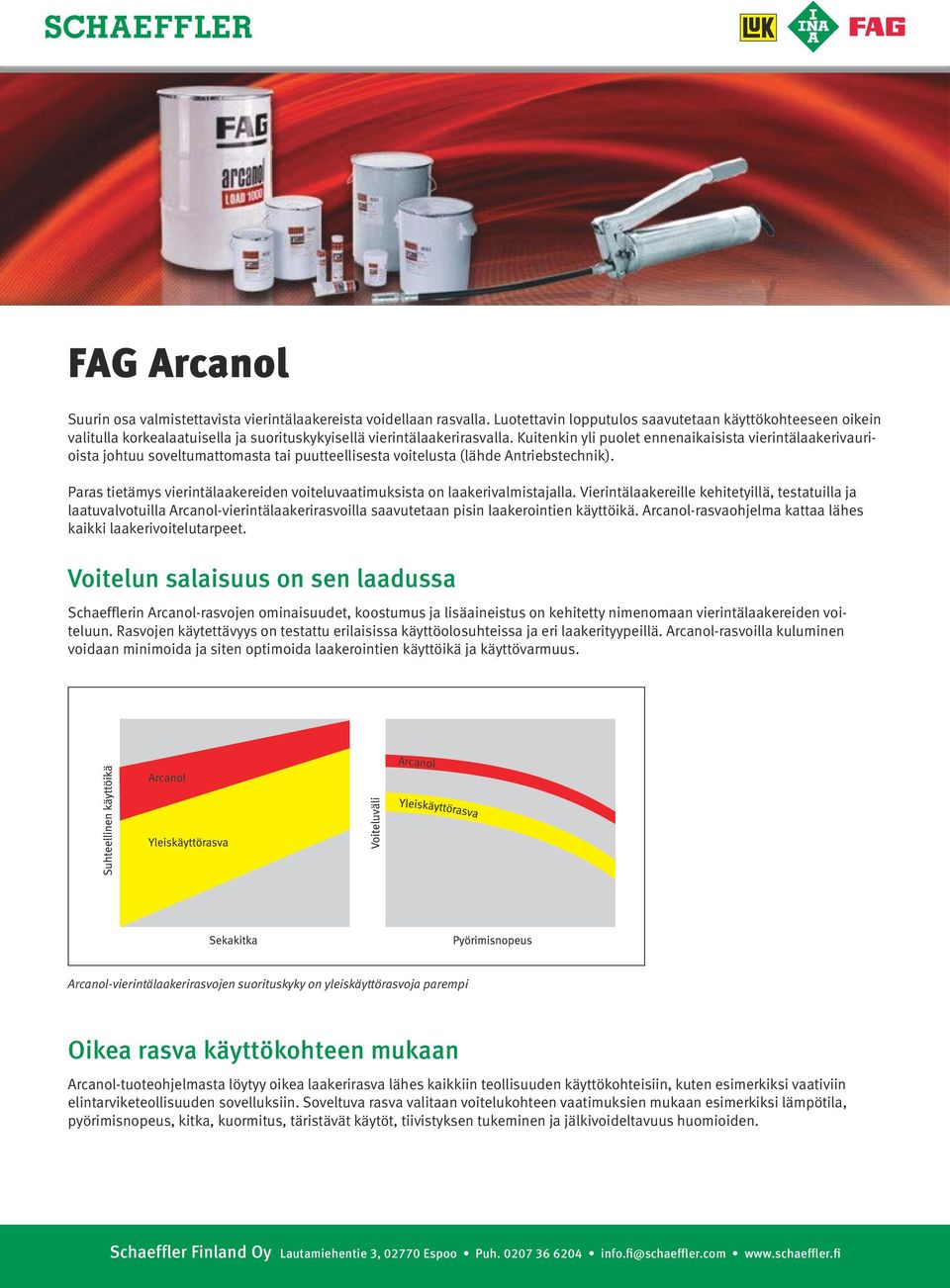

3 FAG Arcanol Suurin osa valmistettavista vierintälaakereista voidellaan rasvalla. Luotettavin lopputulos saavutetaan käyttökohteeseen oikein valitulla korkealaatuisella ja suorituskykyisellä vierintälaakerirasvalla. Kuitenkin yli puolet ennenaikaisista vierintälaakerivaurioista johtuu soveltumattomasta tai puutteellisesta voitelusta (lähde Antriebstechnik). Paras tietämys vierintälaakereiden voiteluvaatimuksista on laakerivalmistajalla. Vierintälaakereille kehitetyillä, testatuilla ja laatuvalvotuilla Arcanol-vierintälaakerirasvoilla saavutetaan pisin laakerointien käyttöikä. Arcanol-rasvaohjelma kattaa lähes kaikki laakerivoitelutarpeet. Voitelun salaisuus on sen laadussa Schaefflerin Arcanol-rasvojen ominaisuudet, koostumus ja lisäaineistus on kehitetty nimenomaan vierintälaakereiden voiteluun. Rasvojen käytettävyys on testattu erilaisissa käyttöolosuhteissa ja eri laakerityypeillä. Arcanol-rasvoilla kuluminen voidaan minimoida ja siten optimoida laakerointien käyttöikä ja käyttövarmuus. Arcanol-vierintälaakerirasvojen suorituskyky on yleiskäyttörasvoja parempi Oikea rasva käyttökohteen mukaan Arcanol-tuoteohjelmasta löytyy oikea laakerirasva lähes kaikkiin teollisuuden käyttökohteisiin, kuten esimerkiksi vaativiin elintarviketeollisuuden sovelluksiin. Soveltuva rasva valitaan voitelukohteen vaatimuksien mukaan esimerkiksi lämpötila, pyörimisnopeus, kitka, kuormitus, täristävät käytöt, tiivistyksen tukeminen ja jälkivoideltavuus huomioiden.

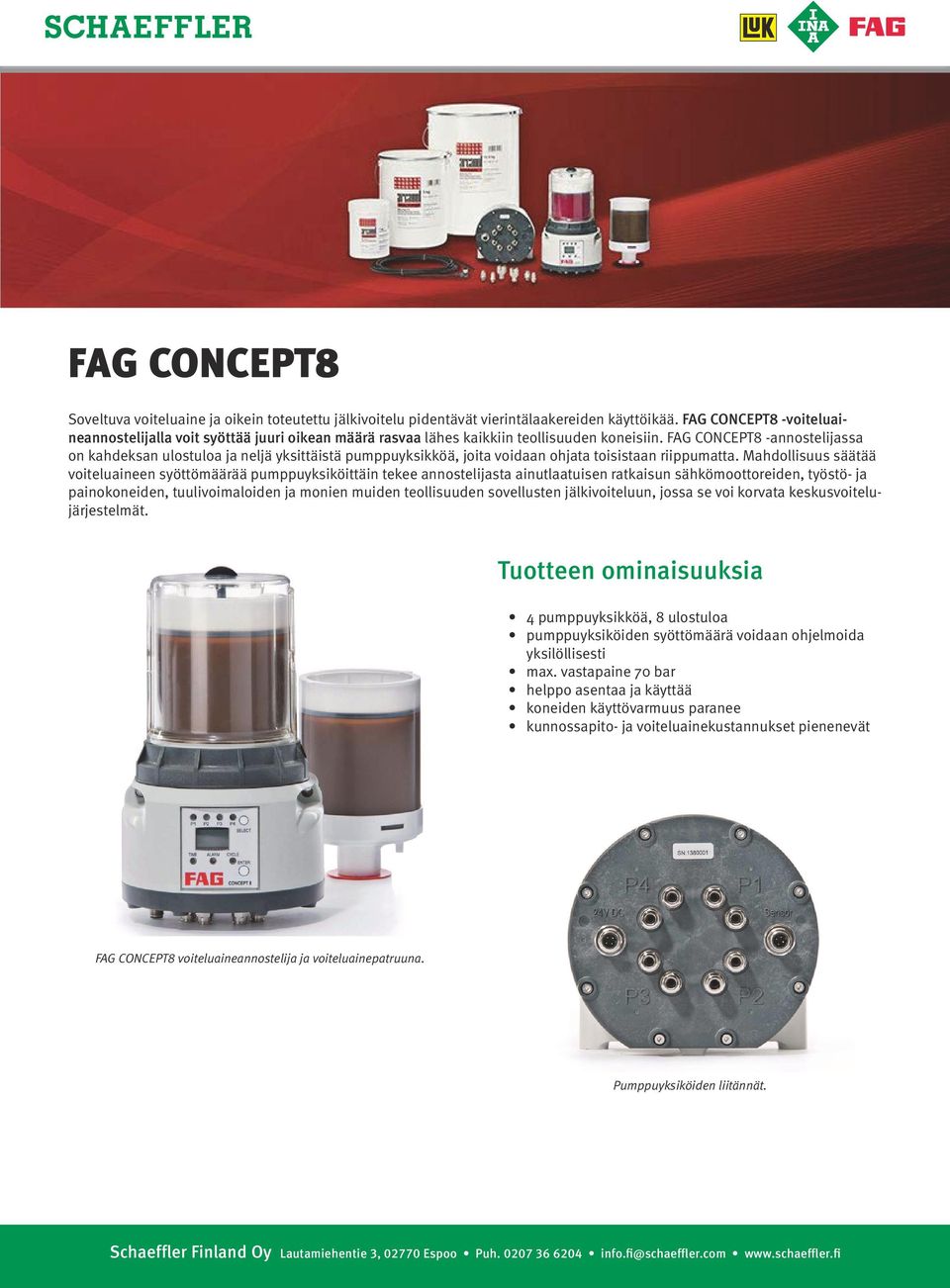

4 FAG CONCEPT8 Soveltuva voiteluaine ja oikein toteutettu jälkivoitelu pidentävät vierintälaakereiden käyttöikää. FAG CONCEPT8 -voiteluaineannostelijalla voit syöttää juuri oikean määrä rasvaa lähes kaikkiin teollisuuden koneisiin. FAG CONCEPT8 -annostelijassa on kahdeksan ulostuloa ja neljä yksittäistä pumppuyksikköä, joita voidaan ohjata toisistaan riippumatta. Mahdollisuus säätää voiteluaineen syöttömäärää pumppuyksiköittäin tekee annostelijasta ainutlaatuisen ratkaisun sähkömoottoreiden, työstö- ja painokoneiden, tuulivoimaloiden ja monien muiden teollisuuden sovellusten jälkivoiteluun, jossa se voi korvata keskusvoitelujärjestelmät. Tuotteen ominaisuuksia 4 pumppuyksikköä, 8 ulostuloa pumppuyksiköiden syöttömäärä voidaan ohjelmoida yksilöllisesti max. vastapaine 70 bar helppo asentaa ja käyttää koneiden käyttövarmuus paranee kunnossapito- ja voiteluainekustannukset pienenevät FAG CONCEPT8 voiteluaineannostelija ja voiteluainepatruuna. Pumppuyksiköiden liitännät.

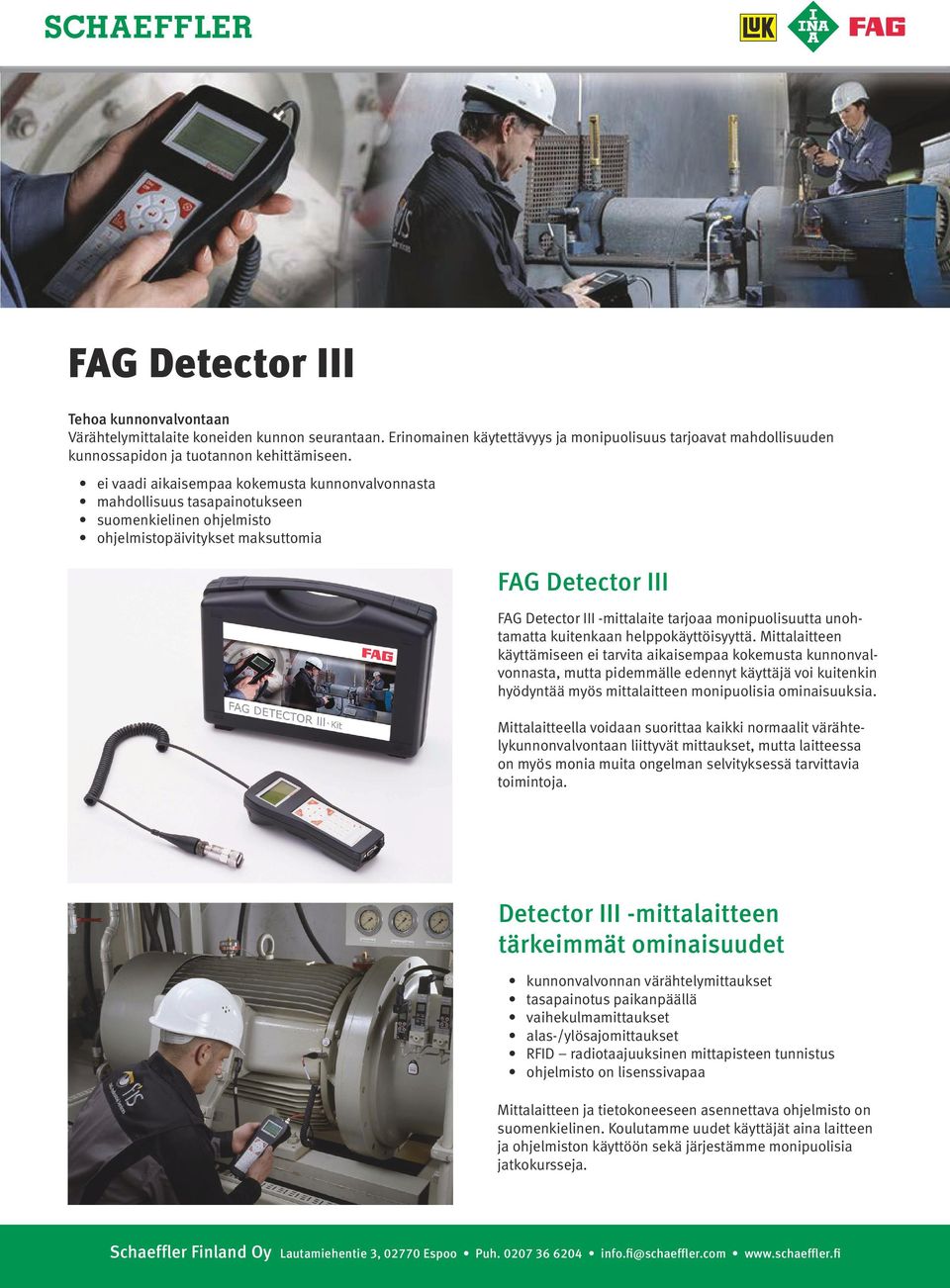

5 FAG Detector III Tehoa kunnonvalvontaan Värähtelymittalaite koneiden kunnon seurantaan. Erinomainen käytettävyys ja monipuolisuus tarjoavat mahdollisuuden kunnossapidon ja tuotannon kehittämiseen. ei vaadi aikaisempaa kokemusta kunnonvalvonnasta mahdollisuus tasapainotukseen suomenkielinen ohjelmisto ohjelmistopäivitykset maksuttomia FAG Detector III FAG Detector III -mittalaite tarjoaa monipuolisuutta unohtamatta kuitenkaan helppokäyttöisyyttä. Mittalaitteen käyttämiseen ei tarvita aikaisempaa kokemusta kunnonvalvonnasta, mutta pidemmälle edennyt käyttäjä voi kuitenkin hyödyntää myös mittalaitteen monipuolisia ominaisuuksia. Mittalaitteella voidaan suorittaa kaikki normaalit värähtelykunnonvalvontaan liittyvät mittaukset, mutta laitteessa on myös monia muita ongelman selvityksessä tarvittavia toimintoja. Detector III -mittalaitteen tärkeimmät ominaisuudet kunnonvalvonnan värähtelymittaukset tasapainotus paikanpäällä vaihekulmamittaukset alas-/ylösajomittaukset RFID radiotaajuuksinen mittapisteen tunnistus ohjelmisto on lisenssivapaa Mittalaitteen ja tietokoneeseen asennettava ohjelmisto on suomenkielinen. Koulutamme uudet käyttäjät aina laitteen ja ohjelmiston käyttöön sekä järjestämme monipuolisia jatkokursseja.

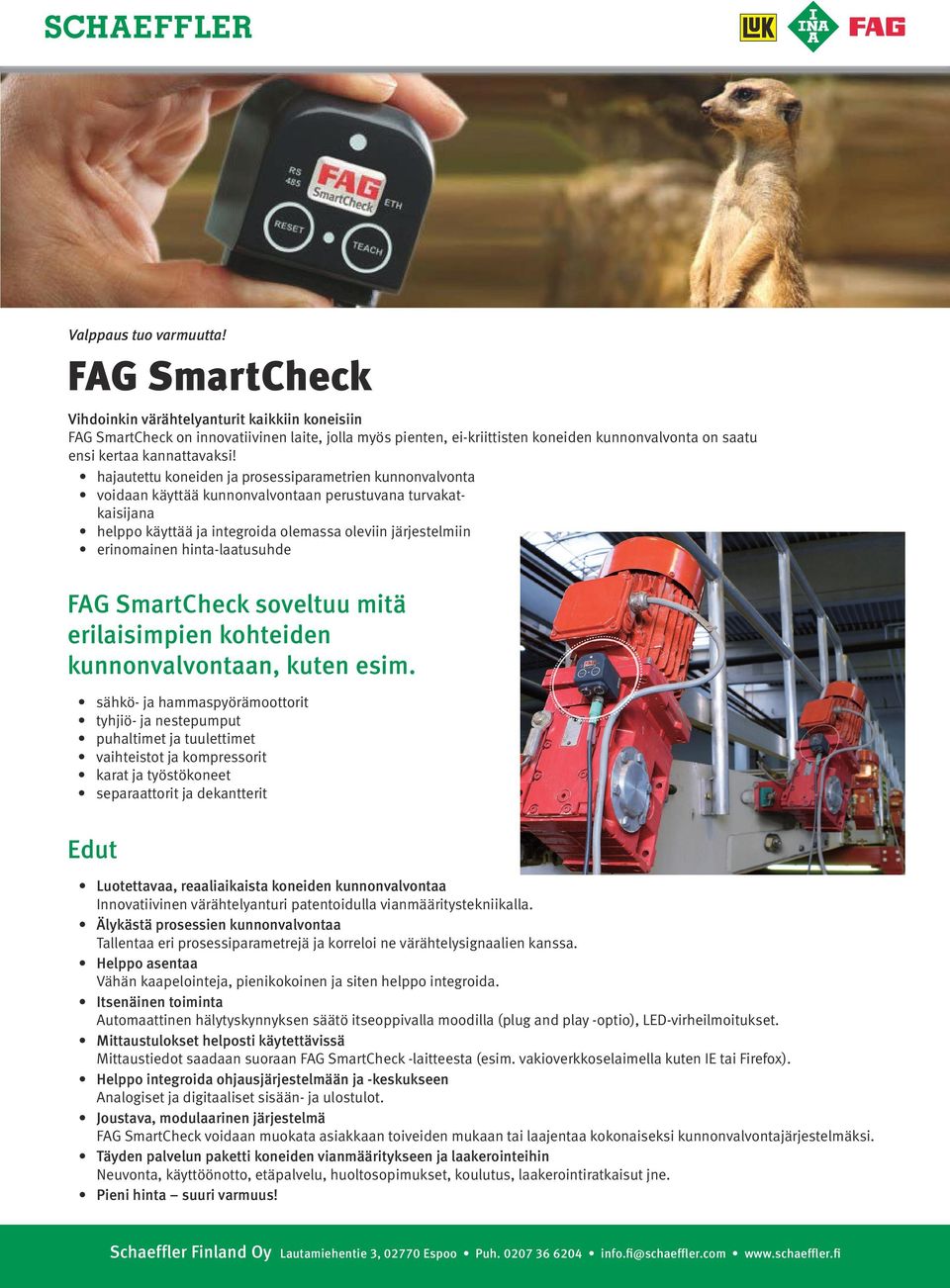

6 Valppaus tuo varmuutta! FAG SmartCheck Vihdoinkin värähtelyanturit kaikkiin koneisiin FAG SmartCheck on innovatiivinen laite, jolla myös pienten, ei-kriittisten koneiden kunnonvalvonta on saatu ensi kertaa kannattavaksi! hajautettu koneiden ja prosessiparametrien kunnonvalvonta voidaan käyttää kunnonvalvontaan perustuvana turvakatkaisijana helppo käyttää ja integroida olemassa oleviin järjestelmiin erinomainen hinta-laatusuhde FAG SmartCheck soveltuu mitä erilaisimpien kohteiden kunnonvalvontaan, kuten esim. sähkö- ja hammaspyörämoottorit tyhjiö- ja nestepumput puhaltimet ja tuulettimet vaihteistot ja kompressorit karat ja työstökoneet separaattorit ja dekantterit Edut Luotettavaa, reaaliaikaista koneiden kunnonvalvontaa Innovatiivinen värähtelyanturi patentoidulla vianmääritystekniikalla. Älykästä prosessien kunnonvalvontaa Tallentaa eri prosessiparametrejä ja korreloi ne värähtelysignaalien kanssa. Helppo asentaa Vähän kaapelointeja, pienikokoinen ja siten helppo integroida. Itsenäinen toiminta Automaattinen hälytyskynnyksen säätö itseoppivalla moodilla (plug and play -optio), LED-virheilmoitukset. Mittaustulokset helposti käytettävissä Mittaustiedot saadaan suoraan FAG SmartCheck -laitteesta (esim. vakioverkkoselaimella kuten IE tai Firefox). Helppo integroida ohjausjärjestelmään ja -keskukseen Analogiset ja digitaaliset sisään- ja ulostulot. Joustava, modulaarinen järjestelmä FAG SmartCheck voidaan muokata asiakkaan toiveiden mukaan tai laajentaa kokonaiseksi kunnonvalvontajärjestelmäksi. Täyden palvelun paketti koneiden vianmääritykseen ja laakerointeihin Neuvonta, käyttöönotto, etäpalvelu, huoltosopimukset, koulutus, laakerointiratkaisut jne. Pieni hinta suuri varmuus!

7 FAG Rasvasensori Rasvasensorilla voit valvoa rasvan kuntoa jatkuvasti käytön aikana ilman rasvanäytteiden ottamista. Rasvasensori valvoo sameutta, vesipitoisuutta ja hapettumista sekä lämpöä, joten sen avulla voit havaita alkavan laakerivaurion muita mittausmenetelmiä aikaisemmin. Aikaisemmin laakereiden jälkivoitelu perustui aikaan. Rasvan määrä ja voiteluvälit määritettiin laskennallisesti. Rasva-anturin avulla jälkivoitelu voidaan suunnitella rasvan kunnon mukaan. Voitelun kunto 100 % 70% Rasvan kunto hyvä Rasvan kunto heikentynyt Rasvan kunto huono Lämpökuluminen Tuotteen ominaisuuksia optimoi rasvan määrän ja jälkivoiteluvälit soveltuu myös vaikeapääsyisiin kohteisiin koneiden käyttövarmuus paranee kunnossapito- ja voiteluainekustannukset pienenevät 50% 30% 10% Aika Rasvan kuluminen voidaan havaita huomattavasti varhaisemmassa vaiheessa kuin mekaaninen kuluminen tai lämpökuluminen.

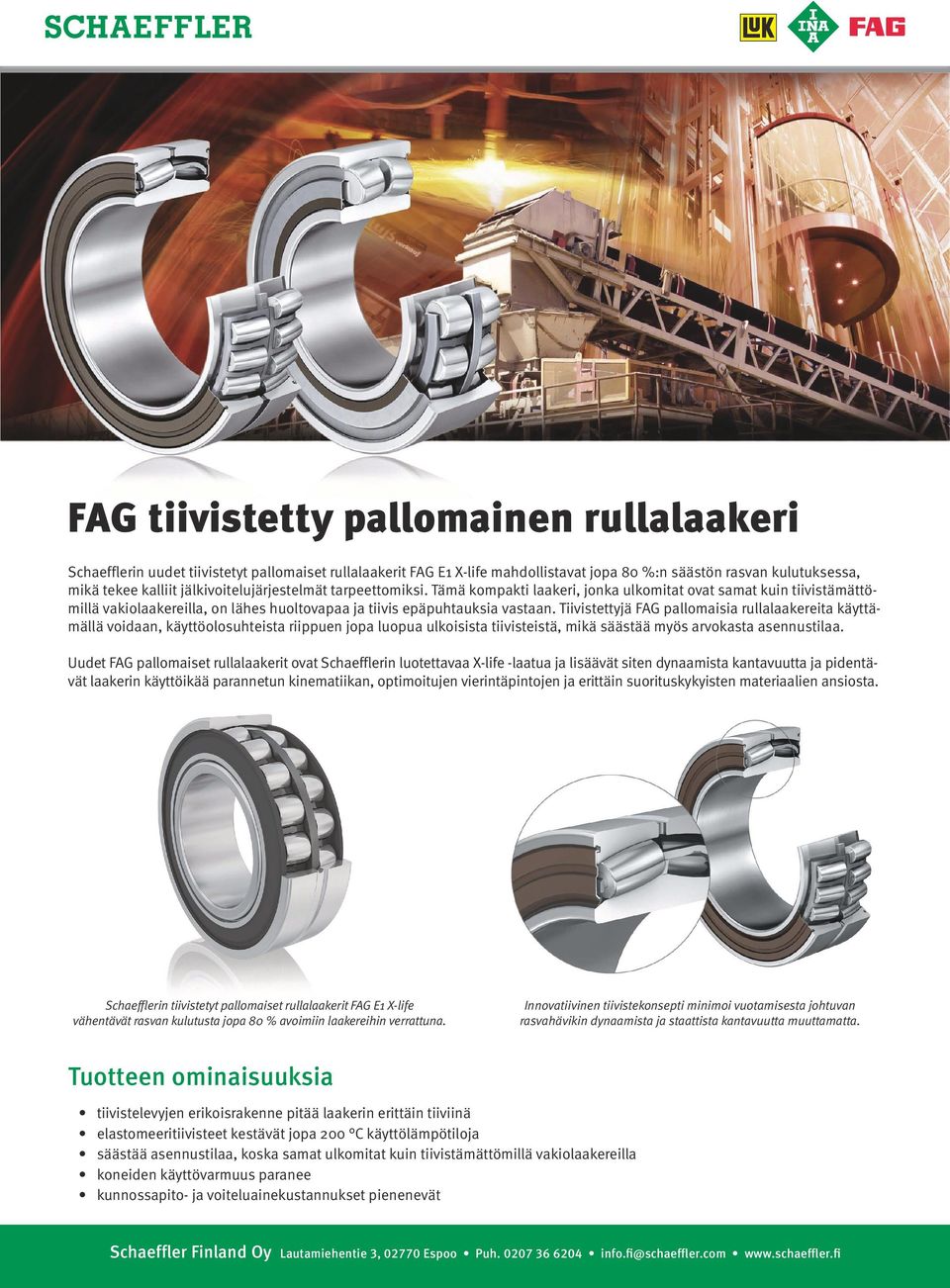

8 FAG tiivistetty pallomainen rullalaakeri Schaefflerin uudet tiivistetyt pallomaiset rullalaakerit FAG E1 X-life mahdollistavat jopa 80 %:n säästön rasvan kulutuksessa, mikä tekee kalliit jälkivoitelujärjestelmät tarpeettomiksi. Tämä kompakti laakeri, jonka ulkomitat ovat samat kuin tiivistämättömillä vakiolaakereilla, on lähes huoltovapaa ja tiivis epäpuhtauksia vastaan. Tiivistettyjä FAG pallomaisia rullalaakereita käyttämällä voidaan, käyttöolosuhteista riippuen jopa luopua ulkoisista tiivisteistä, mikä säästää myös arvokasta asennustilaa. Uudet FAG pallomaiset rullalaakerit ovat Schaefflerin luotettavaa X-life -laatua ja lisäävät siten dynaamista kantavuutta ja pidentävät laakerin käyttöikää parannetun kinematiikan, optimoitujen vierintäpintojen ja erittäin suorituskykyisten materiaalien ansiosta. Schaefflerin tiivistetyt pallomaiset rullalaakerit FAG E1 X-life vähentävät rasvan kulutusta jopa 80 % avoimiin laakereihin verrattuna. Innovatiivinen tiivistekonsepti minimoi vuotamisesta johtuvan rasvahävikin dynaamista ja staattista kantavuutta muuttamatta. Tuotteen ominaisuuksia tiivistelevyjen erikoisrakenne pitää laakerin erittäin tiiviinä elastomeeritiivisteet kestävät jopa 200 C käyttölämpötiloja säästää asennustilaa, koska samat ulkomitat kuin tiivistämättömillä vakiolaakereilla koneiden käyttövarmuus paranee kunnossapito- ja voiteluainekustannukset pienenevät

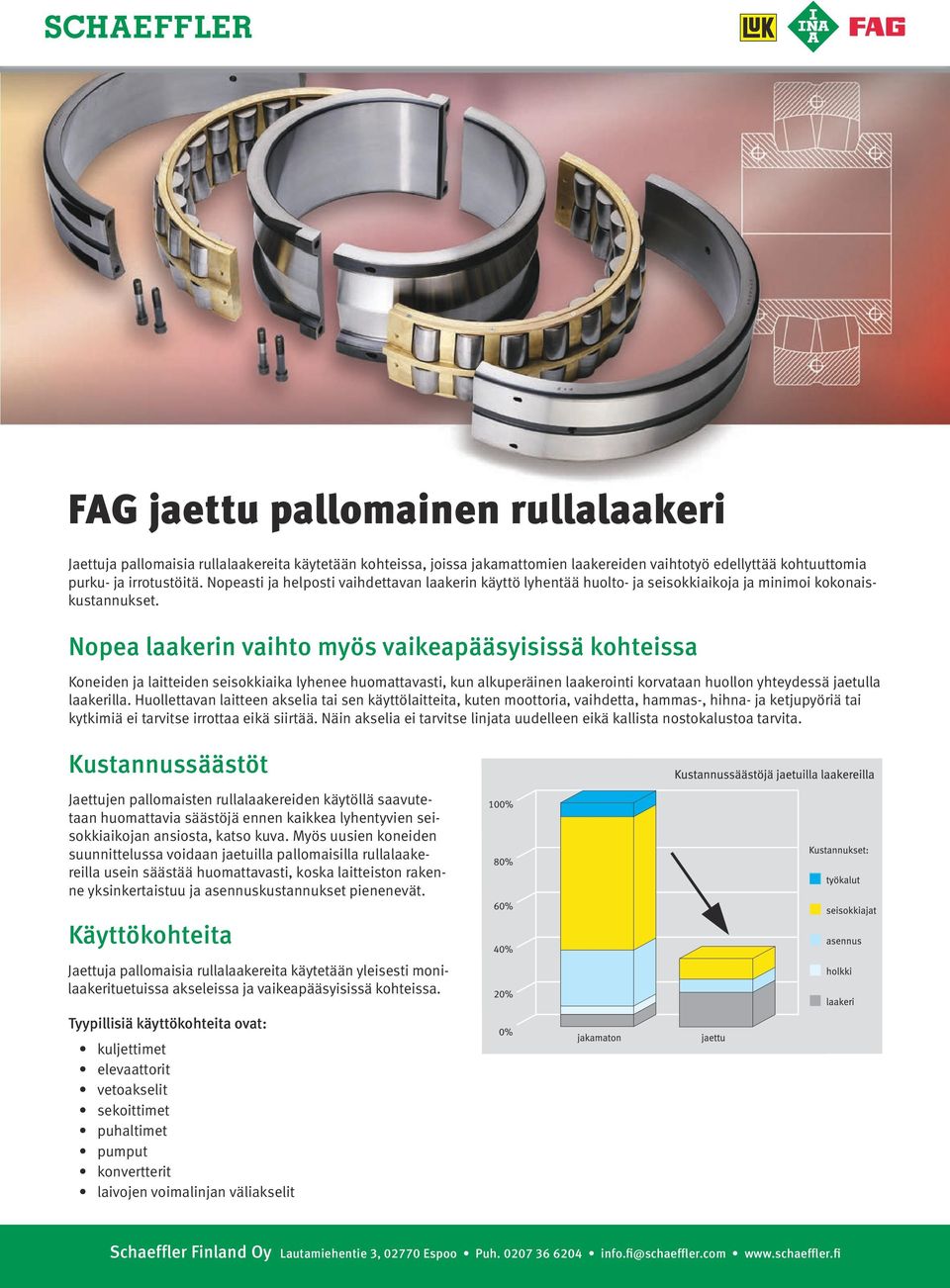

9 FAG jaettu pallomainen rullalaakeri Jaettuja pallomaisia rullalaakereita käytetään kohteissa, joissa jakamattomien laakereiden vaihtotyö edellyttää kohtuuttomia purku- ja irrotustöitä. Nopeasti ja helposti vaihdettavan laakerin käyttö lyhentää huolto- ja seisokkiaikoja ja minimoi kokonaiskustannukset. Nopea laakerin vaihto myös vaikeapääsyisissä kohteissa Koneiden ja laitteiden seisokkiaika lyhenee huomattavasti, kun alkuperäinen laakerointi korvataan huollon yhteydessä jaetulla laakerilla. Huollettavan laitteen akselia tai sen käyttölaitteita, kuten moottoria, vaihdetta, hammas-, hihna- ja ketjupyöriä tai kytkimiä ei tarvitse irrottaa eikä siirtää. Näin akselia ei tarvitse linjata uudelleen eikä kallista nostokalustoa tarvita. Kustannussäästöt Jaettujen pallomaisten rullalaakereiden käytöllä saavutetaan huomattavia säästöjä ennen kaikkea lyhentyvien seisokkiaikojan ansiosta, katso kuva. Myös uusien koneiden suunnittelussa voidaan jaetuilla pallomaisilla rullalaakereilla usein säästää huomattavasti, koska laitteiston rakenne yksinkertaistuu ja asennuskustannukset pienenevät. Käyttökohteita Jaettuja pallomaisia rullalaakereita käytetään yleisesti monilaakerituetuissa akseleissa ja vaikeapääsyisissä kohteissa. Tyypillisiä käyttökohteita ovat: kuljettimet elevaattorit vetoakselit sekoittimet puhaltimet pumput konvertterit laivojen voimalinjan väliakselit
