1 ENERGIATEHOKAS KORJAUSRAKENTAMINEN Markku Sinisalo Juha Hartikka

2 Poistoilmapuhaltimien uusiminen

3 Poistoilmapuhaltimien uusiminen EC puhaltimiksi Poistoilmapuhaltimien rakenteellinen käyttöikä on yleensä n v, mutta koska vanhat puhaltimet on melko helposti korvattavissa EC puhaltimilla, kannattaa puhaltimien uusimistyötä harkita esim. iv-kanaviston puhdistus ja säätötöiden yhteydessä yli 15 vuoden ikäisillä puhaltimilla.

4 EC puhaltimen edut energiatehokkaita = kuluttavat noin -30% vähemmän sähköä, kuin perinteiset keskipakopuhaltimet tai huippuimurit hiljaisempia kuin vanhat puhaltimet puhaltimet säädettävissä tarvittaessa portaattomasti esim. vapaasti valittavissa 1/1-teho ja ½-teho tai painesäätö helposti toteutettavissa huoltovapaa - ei hihnoja - itsepuhdistuvat puhallinsiivet

5 Puhallinkammio vesikatolla Huippuimuri vesikatolla

6 Vanha puhallin purettu Puhallinkammio vesikatolla Uusi EC-puhallin asennettu

7 Raitisilmaventtiilit / tuloilmaikkunat

8 Raitisilmaventtiilit / tuloilmaikkunat kiinteistöissä joissa on koneellinen poistoilmanvaihto tai painovoimainen ilmanvaihto ovat hyvin usein tilojen raitis- (korvaus-)ilmajärjestelyt puutteellisia. Raitisilmaventtiilit yleistyivät vasta 80-luvulla. ikkunauusimistöiden yhteydessä ( tai myös iv-säätö-/ puhdistustöiden yhteydessä ) on suositeltavaa hankkia ikkunarakenteeseen asennettavat raitisilmaventtiilit eli tuloilmaventtiilit, joissa ulkoilma lämpenee huoneiston sisällä olevan ilman lämmittämänä (ja myös auringon ansiosta ) ikkunan sisällä ennen kuin se tulee huonetilaan.

9 Olemme tehneet lämpötilamittauksia kohteissa ja em. raitisilmaventtiilin kautta tuleva ulkoilma on lämmennyt n astetta ulkolämpötilalla +2C / -13C

10 Tuloilmaikkunan toimintaperiaate. Vasemmalla kesäasento ja oikealla talviasento, jolloin puitteiden väliin tuleva ilma lämpenee ennen sisätiloihin ohjautumista.

11 Energiatehokkuuden parantaminen korjaus- ja muutostöissä Rakenteiden u-arvo 0,5 x alkuperäinen Ulkoseinä max. 0,17 W/(m 2 o C) Yläpohja max. 0,09 W/(m 2 o C) Ikkunat ja ulko-ovet aina max. 1,00 W/(m 2 o C) Ilmanvaihdossa poistoilmasta otettava lämpöä talteen vähintään 45 % Vaihtoehtoisesti voidaan pienentää standardikäyttöön perustuvaa laskennallista energiamuotokertoimilla korjattua kokonaisenergiankulutusta (E-luku, kwh/m 2 ) Pien-, ketju- ja rivitalot: E-vaadittu < 0,80 x E-laskettu Kerrostalot: E-vaadittu < 0,80 x E-laskettu

12 Energiatehokkuuteen vaikuttavia tekijöitä RAKENTEET - ikkunat - ovet - ulkoseinät - yläpohja - alapohja SIJAINTI - tuuli - aurinko - jne ENERGIAMUODOT - lämpö - sähkö - vesi - jäähdytys - ilmaislämmöt TEKNISET JÄRJESTELMÄT - lämmitys - ilmanvaihto - vesi- ja viemäri - sähköjärjestelmät - jäähdytysjärjestelmät - automaatio KÄYTTÖ JA HUOLTO - ennakointi - säännöllisyys - ammattitaito - kulutusseuranta - mittaustapa ASUKKAAT - käyttötottumukset - ikärakenne - asenteet - omistaja/vuokralainen

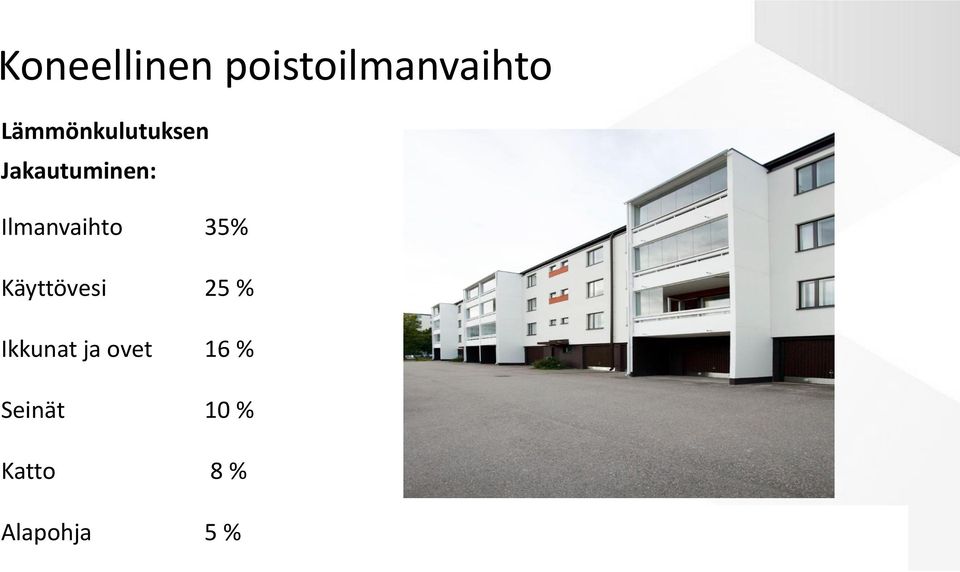

13 Koneellinen poistoilmanvaihto Lämmönkulutuksen Jakautuminen: Ilmanvaihto 35% Käyttövesi 25 % Ikkunat ja ovet 16 % Seinät 10 % Katto 8 % Alapohja 5 %

14 Huomioita Julkisivusaneeraus- tai ikkunoiden uusinta itsessään ei ole energiansäästön näkökulmasta kannattavaa, rakenteiden vaurioitumisaste johtaa isompiin remontteihin jolloin energiansäästö saadaan ns. kaupan päälle Ilmanvaihdon perussäätö ja patteriverkoston tasapainotus tuovat usein suuremman energiansäästön laskennallisesti kuin laajakin ns. julkisivuremontti Tarkasteluissa kuitenkin usein jäävät vähemmälle mm. ne tekijät, että asumisviihtyisyys yleensä paranee em. remonteissa merkittävästi vedontunteen poistumisen, sisäilman laadun parantumisen, ääneneristyksen paranemisen tms. syiden vuoksi Valitettavasti rakenteet usein ovat oleellisesti huonommin rakennettuja kuin mitä lähtökohtaisesti voidaan olettaa, jolloin vähäisilläkin korjaustoimilla on huomattavasti suurempi positiivinen vaikutus kuin mitä teoreettisesti voisi ajatella olevan

15

16 Kiitos mielenkiinnosta
