1 Miten paikkatietoaineistoja hyödynnetään rajapintojen avulla Jari Reini

2 Sisältö Käytännön esimerkkejä rajapintapalveluista Mistä löydät paikkatiedon rajapintapalveluja Rajapintapalvelujen toimintaperiaatteet Karttakuvapalvelu (=katselupalvelu), jokamiehen alkeet Karttakuvapalvelun käyttö tavallisella nettiselaimella Karttakuvapalvelujen peruskäyttö Latauspalvelut, jokamiehen johdanto Latauspalvelujen peruskäyttöä

3 Standardien rajapintojen hyötyjä Sovellusten yhteentoimivuus o Sovellukset puhuvat keskenään samaa kieltä standardien avulla Verkkokeskeinen toimintamalli o Ei DVD- ja siirtotiedostorumbaa Ajantasaisuus o Käytettäessä aineistoja alkuperäisestä lähteestä, ne ovat aina mahdollisimman ajantasaisia Kustannussäästöt o Toiminta tehostuu alkuinvestointien jälkeen Haasteita o Osa standardeista löysiä: toteutukset voivat toimia eri tavoilla o Rajapinnoista useita versioita ja rajapintojen välityksellä kulkevan tiedon koodauksessa useita muotoja

4 Käytännön esimerkkejä rajapintapalveluista MML Rajapintapalvelut GTK WMS Digitaalinen kallioperäkartta 1: , Digitaalinen maaperäkartta 1: , Kallioperäkartta 1: jne. Peltolohkorekisteri Ilmatieteenlaitos Fonecta Paikkatietohakemistossa 30 kpl katselupalveluja (WMS) 14 kpl latauspalveluja

5 Käytännön esimerkkejä rajapintapalveluista

6 Käytännön esimerkkejä rajapintapalveluista

7 Mistä löydät paikkatiedon rajapintapalveluja Esim. Paikkatietoikkuna, Spatineo Directory

8 Rajapintastandardit WMS Web Map Service o Karttakuvapalvelu mahdollistaa paikkatietojen esittämisen asiakassovelluksessa läpinäkyvästi päällekkäin sekä muut perustoiminnot WMTS Web Map Tiling Service o WMTS-katselupalvelu tarjoaa valmiiksi tuotettuja rasterimuotoisia kuvia mahdollistaen samat toiminnot kuin WMS-palvelu

9 Rajapintastandardit WFS Web Feature Service o Latauspalvelu mahdollistaa vektorimuotoisten tietotuotteiden lataamisen reaaliaikaisesti käyttäen standardeja kyselyjä WCS Web Coverage Service o Hila- tai jatkumomuotoisen tietopalvelu avulla asiakassovelluksella voi tarkastella ja ladata hilamuotoisia tietokokonaisuuksia (esim. säähavaintotiedot)

10 Rajapintapalvelujen toimintaperiaatteet Katselupalvelu - WMS (Web Map Service) Latauspalvelu - WFS (Web Feature Service) Rajapinnan toiminnot Mitä sulla on tarjolla? - GetCapabilities Anna mulle kartta/dataa - GetMap/GetFeature

11 Karttakuvapalvelu (=katselupalvelu) Jokamiehen alkeet Karttakuvapalvelun käyttö tavallisella nettiselaimella Karttakuvapalvelujen peruskäyttö

12 Karttakuvapalvelun käyttö tavallisella nettiselaimella Mitä laitetaan? n=1.3.0&request=getcapabilities Perustietoja palvelimesta Formaatit, koordinaattijärjestelmät

13 Karttakuvapalvelun käyttö tavallisella nettiselaimella Perustietoja palvelimesta Karttatasot

14 Karttakuvapalvelun käyttö tavallisella nettiselaimella Anna kartta GetMap otietokanta&isbaselayer=true&bgcolor=0xdaf0e1&ser VICE=WMS&VERSION=1.1.1&REQUEST=GetMap&STYLES= &FORMAT=image%2Fjpeg&SRS=EPSG%3A3067&BBOX= , , , &WIDTH=256&HEIGHT=256

15 Karttakuvapalvelun käyttö tavallisella nettiselaimella GetFeatureInfo EST=GetFeatureInfo&BBOX= %2C %2C %2C &SERVICE=WMS&INFO_FOR MAT=text%2Fhtml&QUERY_LAYERS=Maasto tietokanta&layers=maastotietokanta&widt H=337&HEIGHT=512&format=image%2Fpn g&styles=&srs=epsg%3a3067&version=1.1. 1&x=181&y=194

16 Karttakuvapalvelun käyttö tavallisella nettiselaimella GetLegendGraphic MS&request=GetLegendGraphic&format=imag e%2fpng&width=20&height=20&layer=virtaves ikapea&style=mtkgml_5_10_20

17 Karttakuvapalvelun käyttö tavallisella nettiselaimella Tyylit SLD (Styled Layer Descriptor) Sama aineisto eri kuvaustekniikka

18 Karttakuvapalvelun käyttö tavallisella nettiselaimella SLD (Styled Layer Descriptor)

19 Karttakuvapalvelun peruskäyttö Selainsovelluksilla (esim. Openlayers) Työasemasovelluksilla (esim. QGIS, ESRI, MapInfo, )

20 Karttakuvapalvelun peruskäyttö Selainsovelluksilla (esim. Openlayers) Ohjelmakoodiin palvelimen nimi ja tasojen nimet var munkartta = new OpenLayers.Layer.WMS("MTK", " {layers: "Maastotietokanta", isbaselayer: true, bgcolor: '0xdaf0e1 }); map.addlayer(munkartta);

21 Karttakuvapalvelun peruskäyttö Työasemasovelluksella Esim. Quantum GIS

22 Latauspalvelut - Jokamiehen johdanto Latauspalvelut - WFS (Web Feature Server) määrittelee rajapinnan vektoriaineiston hakuun ja muokkaukseen sekä maantieteellisiä funktioita Hae kohteita erilaisilla filtereillä Hae kohteen ominaisuustiedot Luo, muokkaa tai poista kohde (WFS-T) Mitä laitetaan? =1.1.0&request=GetCapabilities Formaatit, kohdeluokat, funktiot

23 Latauspalvelut - Jokamiehen johdanto

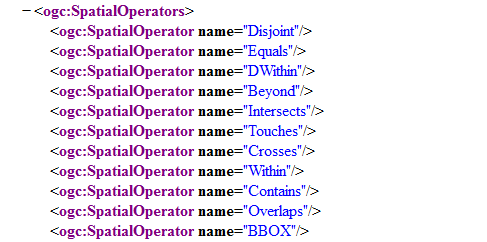

24 Latauspalvelut - Jokamiehen johdanto

25 Latauspalvelut - Jokamiehen johdanto Mitä tuolla tasolta löytyy? DescribeFeatureType uretype&version=1.1.0&typename=mtkgml:tieviiva

26 Latauspalvelut - Jokamiehen johdanto Anna mulle dataa GetFeature 0&typeName=mtkgml:tieviiva&maxfeatures=5

27 Latauspalvelut - Jokamiehen johdanto Anna mulle dataa shape formaatissa GetFeature & outputformat 0&typeName=mtkgml:tieviiva&maxfeatures=100&outputFormat=SHA PE-ZIP

28 Latauspalvelut - Jokamiehen johdanto Anna mulle dataa tältä alueelta!! GetFeature & BBOX &typeName=mtkgml:tieviiva&BBOX= , , , ,EPSG:3067 Anna mulle dataa tältä alueelta, mutta vain tienimet!! GetFeature & BBOX & propertyname 0&typeName=mtkgml:tieviiva&propertyName=mtkgml:nimi_suomi,mt kgml:sijainti_viiva&bbox= , , , ,EPSG:3067

29 Latauspalvelujen peruskäyttöä Esim. Quantum GIS

30 Latauspalvelujen peruskäyttöä Esim. Quantum GIS

31 Latauspalvelujen peruskäyttöä Esim. Kosmo GIS

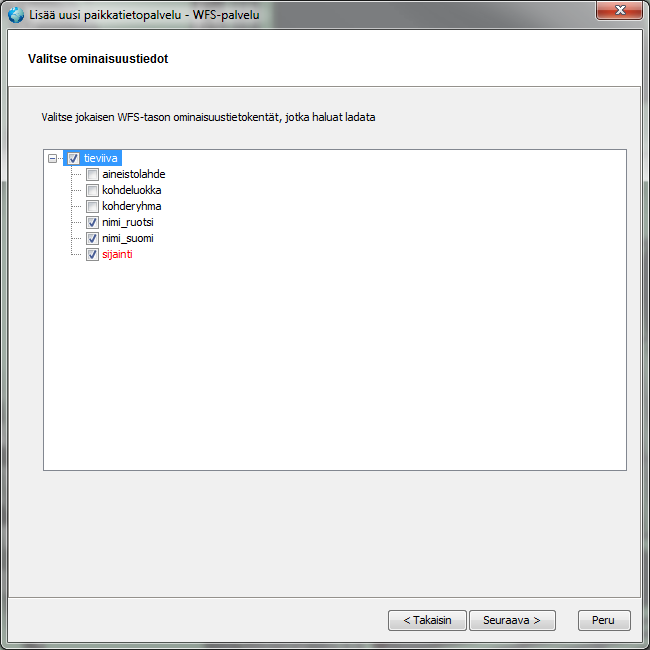

32 Latauspalvelujen peruskäyttöä Esim. Kosmo GIS

33 Latauspalvelujen peruskäyttöä Esim. Kosmo GIS

34 Latauspalvelujen peruskäyttöä Esim. Kosmo GIS

35 Rajapintoja, joita ei käsitelty tänään CSW (Catalogue Service for Web) Metatietopalvelu (hakupalvelu) WCS (Web Coverage Service) Jatkumopalvelut WPS (Web Processing Service) Mm. Koordinaattimuunnokset XACML Lisenssipalvelut
