LÄMPÖKUVAUSRAPORTTI Itä-Hakkilan päiväkoti Keskustie Vantaa

Transkriptio

1 LÄMPÖKUVAUSRAPORTTI 23.9 Keskustie Vantaa

2 usraportti 23.9 Sisällys 1 Kohteen yleistiedot Kohde ja osoite Tutkimuksen tilaaja Tutkimuksen tavoite Tutkimuksen tekijä Tutkimusajankohta Lähtöarvot Mittausmenetelmät us Ilman olosuhteet Ulko- ja sisäilman olosuhteet Ohjeet ja määräykset Terveydelliset määräykset ja ohjeet Rakenteelliset määräykset ja ohjeet Raja-arvot us Sisäilma Lämpötila Paine-ero Lämpökuvien ja mittausraportin tulkinta t Mittausraportti... 9 uksen tulokset ja johtopäätökset... 6 Yhteenveto Liitteet Liite 1: Mittausraportti Liite 2: Pohjapiirustus Metropolia-ammattikorkeakoulu Leiritie Vantaa 2/13 hannu.turunen@metropolia.fi

3 usraportti Kohteen yleistiedot 1.1 Kohde ja osoite Keskustie Vantaa 1.2 Tutkimuksen tilaaja Vantaan Kaupungin Tilakeskus, Talonsuunnittelu Ari Kiiskinen, Rakennuttajapäällikkö vs. 1.3 Tutkimuksen tavoite Tutkimuksen tavoitteena oli selvittää rakennuksen kuntoa lämpökuvauksella. 1.4 Tutkimuksen tekijä Metropolia-ammattikorkeakoulu Leiritie Vantaa puh gsm hannu.turunen@metropolia.fi 1.5 Tutkimusajankohta us suoritettiin aamupäivällä kello välisenä aikana. Metropolia-ammattikorkeakoulu Leiritie Vantaa 3/13 hannu.turunen@metropolia.fi

4 usraportti Lähtöarvot 2.1 Mittausmenetelmät us us suoritettiin lämpökameralla (Sarjanumero: ). Kamera on kalibroitu 08 FLIR systems AB:llä Ruotsissa. Kameran mittaustarkkuus huoneenlämpötilan ympäristössä on ± 1 C. us suoritettiin sisäpuolelta otosmaisesti siten, että kuvattiin vain ne tilat, jotka oli koettu kylmiksi. tallennettiin kohteista, joiden laskennallinen lämpöindeksi oli alle 70 sekä niistä kohteista, joista muutoin epäiltiin rakenteen rakennusfysikaalista toimintaa Ilman olosuhteet Ulkoilman ja sisäilman lämpötila mitattiin Fluke 53II lämpötilamittarilla. Mittarin lämpötilan mittaustarkkuus on ± 0,2 C. pysyi vakaana sekä ennen mittausta että mittauksen aikana. Paine-ero rakennuksen vaipan yli mitattiin Veloci Calc Plus 8386A mittarilla (Sarjanumero: ). Mittalaite on kalibroitu lokakuussa 06. Paineeromittauksen tarkkuus on ±1 Pa. Kuva 1: n kehittyminen ennen ja jälkeen kuvauksen. 2.2 Ulko- ja sisäilman olosuhteet uksen aikana mitatut ulko- ja sisäilman lämpötilat sekä kuvaushetkellä vallinnut paine-ero on esitetty taulukossa 1. Taulukko 1: Kuvaushetkellä vallinneet sisä- ja ulkoilman olosuhteet. Kello Ulkolämpötila Sisälämpötila Lämpötilaero ( C) Paine-ero (Pa) ( C) ( C) 07: ,5 18,3 22,6 22,8 27, Metropolia-ammattikorkeakoulu Leiritie Vantaa 4/13 hannu.turunen@metropolia.fi

5 usraportti Ohjeet ja määräykset 3.1 Terveydelliset määräykset ja ohjeet Terveydensuojelulaki(763/94) Luku 7 Asunnon ja muun oleskelutilan sekä yleisten alueiden terveydelliset vaatimukset 26 Asunnon ja muun oleskelutilan terveydelliset vaatimukset Asunnon ja muun sisätilan sisäilman puhtauden, lämpötilan, kosteuden, melun, ilmanvaihdon, valon, säteilyn ja muiden vastaavien olosuhteiden tulee olla sellaiset, ettei niistä aiheudu asunnossa tai sisätilassa oleskeleville terveyshaittaa. Terveydensuojeluasetus(1280/94) Luku 5 Asunnon ja muun oleskelutilan terveydelliset vaatimukset Asunnon ja muun oleskelutilan terveellisyyden valvonta on kiinnitettävä huomiota, että rakennus on ottaen huomioon sen käyttötarkoitus riittävän tiivis ja siinä on riittävä lämmöneristys. Sosiaali- ja terveysministeriön opas 1:03 Asumisterveysohje (kts. sivun 6 taulukko) Sisäilmayhdistyksen julkaisu 5: Sisäilmastoluokitus 00 Metropolia-ammattikorkeakoulu Leiritie Vantaa 5/13 hannu.turunen@metropolia.fi

6 usraportti 23.9 Taulukko 2: Asumisterveysohje 1:03, Sosiaali- ja terveysministeriö, Helsinki 03, sivu 17. Metropolia-ammattikorkeakoulu Leiritie Vantaa 6/13 hannu.turunen@metropolia.fi

7 usraportti Rakenteelliset määräykset ja ohjeet RakMK C3 Lämmöneristys Määräykset 03 Rakennuksen vaipan lämpötekniset vaatimukset RakMK D2 Rakennusten sisäilmasto ja ilmanvaihto Määräykset ja ohjeet 03 Lämpöolot, ilmanvaihto, melu ohjearvot RakMK D3 Rakennuksen energiatalous Määräykset ja ohjeet 1978 Sisäilman suunnittelun ohjeistus RT Rakennuksen sisäilmasto Sisäilman lämpöolot ja lämpökuormat 4 Raja-arvot 4.1 us Raja-arvoina käytetään Asumisterveysohjeessa 1:03 (edellisen sivun taulukko) esitettyjä ohjeellisia lämpötilaindeksilukemia (TI). Lämpötilaindeksillä arvioidaan rakenteen vaipan lämpöteknistä toimivuutta. Lämpötilaindeksi määritetään seinän ja lattian pintalämpötilalle, sekä pistemäiselle lämpötilalle seuraavasti: TSP TO TI = 0 [%], jossa T T i O TI = lämpötilaindeksi T SP = sisäpinnan lämpötila, C T i = sisäilman lämpötila, C T O = ulkoilman lämpötila, C Pintalämpötilavaatimuksissa annetaan lattialle ja seinälle niiden keskimääräiset lämpötilavaatimukset. Keskimääräinen pintalämpötila määritetään standardin SFS 5511 mukaisesti. Metropolia-ammattikorkeakoulu Leiritie Vantaa 7/13 hannu.turunen@metropolia.fi

8 usraportti Sisäilma Lämpötila Taulukossa 3 on esitetty sisäilmastoluokitus 00 mukaiset ilman laadun tavoitearvot sisäilmastoluokittain lämpötilan osalta. Taulukko 3: Sisäilmaluokituksen tavoitearvot lämpötiloille. S1 S2 S3 Huoneilman talvi lämpötila ( C) kesä Taulukossa S1 = yksilöllinen sisäilmasto, S2=hyvä sisäilmasto ja S3=tyydyttävä sisäilmasto Paine-ero Sisäilman ja ulkoilman välinen paine-ero aiheutuu kolmesta tekijästä: 1. Savupiippuilmiö, jonka aiheuttaman paine-eron suuruus riippuu, lämpötilaerosta ja rakennuksen korkeudesta. ( C asteen lämpötilaero ja 2 kerroksinen rakennus = 3 Pa) 2. Ilmanvaihdon tasapainotuksesta. 3. Tuulen suunnasta ja voimakkuudesta. Sisäilman ja ulkoilman väliselle paine-erolle ei ole annettu selkeitä raja-arvoja. Ilmanvaihdon tasapainotus pyritään tekemään siten, että rakennukseen muodostuu noin Pa alipaine. Ylipaine aiheuttaa rakennuksen vaipassa kosteusvaurioriskin, etenkin puurakenteisissa taloissa. Ylipaineisessa talossa kosteaa sisäilmaa kulkeutuu esim. höyrynsulun epätiiviyskohdista rakenteisiin, jolloin sisäilmankosteus tiivistyy niihin. Liian suuri alipaine aiheuttaa korvausilmareittien muodostumisen rakennuksen vaipassa niihin kohtiin mihin sitä ei ole tarkoitettu. Tyypillisiä korvausilmareittejä ovat esim. valokatkaisijat, pistorasiat ja lattianrajat. Tämä aiheuttaa vedontunnetta. Metropolia-ammattikorkeakoulu Leiritie Vantaa 8/13 hannu.turunen@metropolia.fi

9 usraportti Lämpökuvien ja mittausraportin tulkinta 5.1 t Lämpökamera tallentaa kohteen pintalämpötilatiedot värikoodattuna. Kuvassa 1 on esitetty esimerkki lämpökuvasta. Eri värit kuvaavat pinnan lämpötilajakaumaa. Kuvan oikeassa reunassa oleva väripalkki ja lämpötila-asteikko esittävät lämpökuvassa esiintyvien värien ja pintalämpötilan välisen yhteyden. Erilaisilla työkaluilla on mahdollista määrittää kuvasta tai sen alueesta minimi-, maksimi-, keskiarvo- ja pistelämpötiloja. Mittausraportissa esitettävissä lämpökuvissa pyritään pitämään eri kuvien lämpötila-alue samana. Tällöin kuvat ovat keskenään vertailukelpoisia. Kaikissa tapauksissa tämä ei ole mahdollista mutta poikkeava lämpötila-alue ilmoitetaan erikseen. Laatikkotyökalulla mitattu alueen min. lämpötila,0 C Väriasteikon ylin lämpötila,0 C Pistetyökalulla tehty pinnan lämpötilamittaus 17,4 C Väriasteikon alin lämpötila,0 C Kuva 1: n tulkintaan liittyvät asiat. 5.2 Mittausraportti uksella havaitut vikakohdat on luokiteltu mittausraportissa seuraavasti: 1. Korjattava ilmavuoto tai eristevika, joka ei täytä Asumisterveysohjeen välttävää tasoa ja luokitellaan siten terveyshaitaksi. Vika heikentää oleellisesti rakenteiden rakennusfysikaalista toimintaa. 2. Korjaustarve on erikseen harkittava ja jätettävä tekemättä jos sen työn toteutus ei ole kohtuullisin kustannuksin toteutettavissa. Täyttää Asumisterveysohjeen välttävän tason mutta ei täytä hyvää tasoa. 3. Täyttää Asumisterveysohjeen hyvän tason vaatimukset, mutta piilee tilan käyttötarkoitus huomioiden kosteus- ja lämpöteknisen toiminnan riski. On tarkasteltava rakenteen kosteustekninen toiminta tai tehtävä lisätutkimuksia. 4. Ei toimenpiteitä. Metropolia-ammattikorkeakoulu Leiritie Vantaa 9/13 hannu.turunen@metropolia.fi

10 usraportti 23.9 uksen tulokset ja johtopäätökset Seuraavassa taulukossa (Taulukko 4) on esitetty pintalämpötilapoikkeamat, lämpötilaindeksit ja korjausluokat niistä rakennuksen kohdista, jotka eivät täytä 70 %:in lämpötilaindeksi vaatimusta tai joissa muutoin epäillään rakenteen rakennusfysikaalista toimintaa. Taulukko 4: Havaittujen vikakohtien pintalämpötilapoikkeamat, lämpötilaindeksit (TI) ja korjausluokat. Nro. Huone Ulkolämpötila ( C) Sisälämpötila ( C) Vikalämpötila ( C) TI Sijainti Korjausluokkasuositus 1. Märkäeteinen -4,5 18,3 5,7 45 Ikkuna 2 2. WC1-4,5 18,9 11,7 69 Koteloinnit 3 3. LH-1-4,5,3 7,9 50 Ylänurkka 2 4. LH-1-4,5,3 7,8 50 Ikkuna 2 5. LH-2-4,5 21,5 11,0 59 Ylänurkka 2 6. LH-2-4,5 21,5 6,0 40 Ylänurkka 1 7. LH-2-4,5 21,5 2,1 25 Alanurkka 1 8. LH-2-4,5 21,5 5,3 38 Ikkunat 2 9. LH-2-4,5 21,5 13,4 69 Katto 3. LH-2-4,5 21,5 14,9 75 Kaappi Eristyshuone -4,5,6 3,5 32 Ikkuna Eristyshuone -4,5,6 1,4 24 Ikkuna Halli -4,5 21,2 9,8 55 Ikkuna Tsto -4,5 21,6 8,0 48 Ylänurkka 2. Tsto -4,5 21,6 8,0 48 Ikkuna Sali -4,5 22,5 12,0 61 Ylänurkka Sali -4,5 22,5 9,3 51 Kaikki avattavat ikkunat LH-3-4,5 22,5 5,3 36 Katto LH-3-4,5 22,5-0,4 Korvausilmaventtiili 3. Opett. työh. -4,5 21,6-0,5 Korvausilmaventtiili Opett. työh. -4,5 21,6 4,1 33 Ylänurkka Henk. ruok. -4,5 19,3 4,1 36 Ylänurkka Henk. ruok. -4,5 19,3 5,5 42 Ylänurkka Henk. ruok. -4,5 19,3 3,5 34 Ikkuna Keittiö -4,5,9 5,5 39 Ikkunat Henk. pukuh. -4,5 21,0 7,5 47 Ylänurkat Henk. pukuh. -4,5 21,0 12,9 68 Seinän ja katon raja 3 Metropolia-ammattikorkeakoulu Leiritie Vantaa /13 hannu.turunen@metropolia.fi

11 usraportti Yhteenveto uksen perusteella havaittiin korjausluokka 1:n vikakohtia yhteensä 8:sta lämpökuvasta, korjausluokka 2:n vikakohtia yhteensä :sta lämpökuvasta ja korjausluokka 3:n vikakohtia yhteensä 9:ta lämpökuvasta (Taulukko 4). Rakennuksen vaipan yli vallitsevaksi paine-eroksi mitattiin. Paine-ero ylittää suositukset ja tulisi olla n. Pa alhaisempi. Tämä onnistuu ilmanvaihdon säädöllä. Samalla monet nyt havaitut vikakohdat saattavat hävitä tai pienentyä oleellisesti. Huoneiden lämpötilat vaihtelivat 18,3 C - 22,5 C asteen välillä. Kaikkien tilojen lämpötilat eivät olleet asumisterveysohjeen antamien ohjearvojen sisällä, (21 C). Tämä lämpötila alittui molemmissa WC:ssä, LH-1:ssä, eristyshuoneessa, henkilökunnan ruokatilassa ja keittiössä. Erityisesti henkilökunnan ruokatilassa lämpötila oli huomattavan alhainen. Ilmanvaihdon säätö parantaisi tilannetta myös huonelämpötilojen osalta. Märkäeteinen Huoneen vikakohdat (ilmavuotoja) löytyivät ikkunoiden tiivisteistä. WC1 Huoneen nurkassa olevan koteloinnin sekä seinän ja katon liitoksessa olevan koteloinnin päädyssä ilmavuotokohtia. Lämpötilaindeksi alittaa juuri Asumisterveysohjeen hyvän tason. Vika korjaantuu oikealla ilmanvaihdon säädöillä. LH-1 Huoneesta löytyi kolme raportoitavaa vikaa. Huoneen oikeassa ylänurkassa oli ilmavuotokohta. Samassa lämpökuvassa näkyy kattolaattojen liitoksissa aivan päädyissä ilmavuotoja. Myös huoneen ikkunasta löytyi ilmavuotokohtia. LH-2 Huoneen kaikista ylänurkista löytyi ilmavuotokohdat. Erityisen paha ilmavuotokohta löytyi ulommaisesta alanurkasta, jossa pintalämpötila oli 2,1 astetta. Lämpötilan alhaisuuteen vaikutti osaltaan se, että nurkan läheisyydessä säilytettiin lasten nukkekotia, joka esti ilman vapaan kierron. Huoneen kaikkien ikkunoiden alareunassa oli selkeät ja laajat ilmavuodot. Kattolaattojen liitosten päädyissä oli havaittavissa lievät ilmavuotokohdat. Päätyseinustalla olevan kaapiston eräässä kaapissa oli muita alhaisempi lämpötila. Kaapin takana oltava tällä kohdalla jokin ilmavuotokohta, joka kannattaa selvittää. Metropolia-ammattikorkeakoulu Leiritie Vantaa 11/13 hannu.turunen@metropolia.fi

12 usraportti 23.9 Eristyshuone ja Halli Eristyshuoneen sekä Hallin molemmissa ikkunoissa löytyivät selkeät ilmavuotokohdat. Eristyshuoneessa pintalämpötilat vikakohdissa olivat hyvin alhaisia. TSTO Huoneen ylänurkasta löytyi ilmavuotokohta. Samoin ikkunan alareunassa. Sali Salin kaikissa avattavissa ikkunoissa ilmavuotoa. Myös huoneen molemmissa ylänurkissa ilmavuotokohdat. Samantyyppistä ilmavuotoa löytyi katon laattojen liitoksista erityisesti päädyissä. Eräässä kohtaa ilmavuotoa oli havaittavissa koko kahden laatan liitoksen matkalla. Vika näkyi myös akustiikkalevyn altakin. LH-3 Saman tyyppinen vika katossa kuin salissakin. Avattavissa ikkunoissa olevien korvausilmaventtiilien ympäristössä hyvin alhaisia lämpötiloja. Opett. työh. Huoneessa selkeä ilmavuotokohta ylänurkassa. Henk. ruok. Huoneen molemmissa ylänurkissa selkeät ilmavuotokohdat. Myös ikkunoissa ilmavuotoja. Huoneen lämpötila rakennuksen alhaisin, 19,3 astetta. Keittiö Huoneen molemmissa ikkunoissa ilmavuodot alareunassa. Henk. pukuh. Huoneen molemmissa ylänurkissa oli ilmavuotokohdat. Myös seinästä runkorakenteiden kohdalta löytyi muutama alhaisempi pintalämpötila. Vantaalla Lehtori Metropolia-ammattikorkeakoulu Leiritie Vantaa 12/13 hannu.turunen@metropolia.fi

13 usraportti 23.9 Liitteet Liite 1: Mittausraportti Liite 2: Pohjapiirustus Metropolia-ammattikorkeakoulu Leiritie Vantaa 13/13 hannu.turunen@metropolia.fi

14 usmittausraportti 1/28 Kuvauspaikka: Märkäeteinen Kuvauspäivämäärä: Nro 1. en lämpötila 11.8 C maks. lämpötila 21.8 C min. lämpötila 5.7 C Lämpötilaindeksi mitatun C 18.3 C Kommentit: Ikkunan tiivisteet vuotavat.

15 usmittausraportti 2/28 Kuvauspaikka: WC1 Kuvauspäivämäärä: Nro 2. en lämpötila.5 C maks. lämpötila 18.7 C min. lämpötila 11.7 C Lämpötilaindeksi mitatun C 18.9 C Kommentit: Lämpövuotoa koteloiden ja seinän liitoksissa. Vika jatkuu samanlaisena alhaalle päin.

16 usmittausraportti 3/28 Kuvauspaikka: LH-1 Kuvauspäivämäärä: Nro 3. en lämpötila 9.0 C maks. lämpötila 27.1 C min. lämpötila 7.9 C Lämpötilaindeksi mitatun C.3 C Kommentit: Ylänurkassa ilmavuotoa. Samoin katossa laattojen liitoskohdassa.

17 usmittausraportti 4/28 Kuvauspaikka: LH-1 Kuvauspäivämäärä: C Nro 4. en lämpötila 12.3 C maks. lämpötila 25.4 C min. lämpötila 7.8 C Lämpötilaindeksi mitatun C.3 C Kommentit: Ikkunakarmissa ilmavuotoa.

18 usmittausraportti 5/28 Kuvauspaikka: LH-2 Kuvauspäivämäärä: Nro 5. en lämpötila 13.5 C maks. lämpötila 22.0 C min. lämpötila 11.0 C Lämpötilaindeksi mitatun C 21.5 C Kommentit: Ylänurkassa ilmavuotokohta.

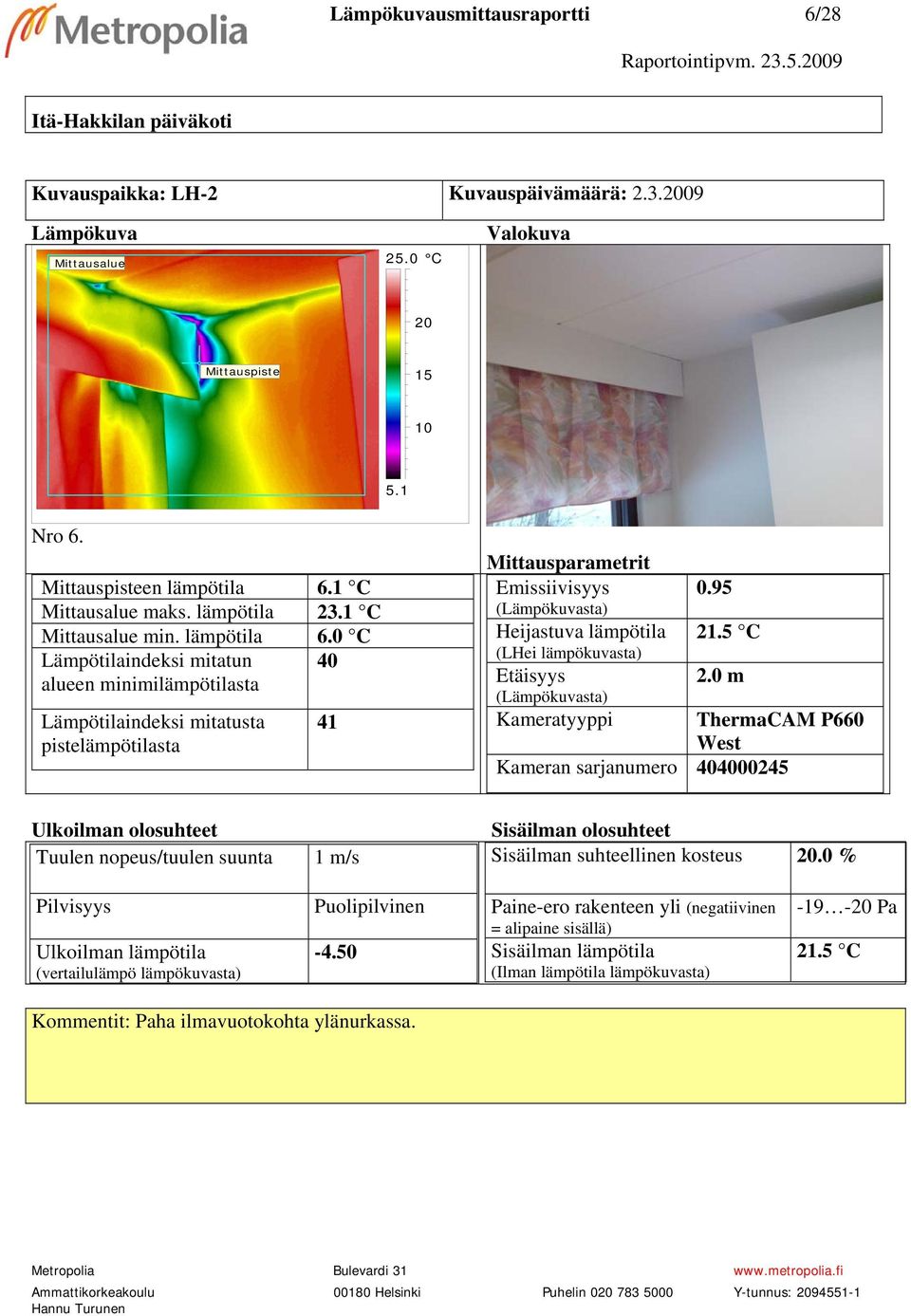

19 usmittausraportti 6/28 Kuvauspaikka: LH-2 Kuvauspäivämäärä: Nro 6. en lämpötila 6.1 C maks. lämpötila 23.1 C min. lämpötila 6.0 C Lämpötilaindeksi mitatun C 21.5 C Kommentit: Paha ilmavuotokohta ylänurkassa.

20 usmittausraportti 7/28 Kuvauspaikka: LH-2 Kuvauspäivämäärä: Nro 7. en lämpötila.6 C maks. lämpötila 53.0 C min. lämpötila 2.1 C Lämpötilaindeksi mitatun C 21.5 C Kommentit: Paha ilmavuoto myös alanurkassa.

21 usmittausraportti 8/28 Kuvauspaikka: LH-2 Kuvauspäivämäärä: Nro 8. en lämpötila 17.4 C maks. lämpötila 49.9 C min. lämpötila 5.3 C Lämpötilaindeksi mitatun C 21.5 C Kommentit: Huoneen kaikissa ikkunassa samantyyppistä ilmavuotoa.

22 usmittausraportti 9/28 Kuvauspaikka: LH-2 Kuvauspäivämäärä: Nro 9. en lämpötila 18.4 C maks. lämpötila 24.7 C min. lämpötila 13.4 C Lämpötilaindeksi mitatun C 21.5 C Kommentit: Jokaisen laattaliitoksen päissä havaittavissa vastaavanlaiset ilmavuotokohdat.

23 usmittausraportti /28 Kuvauspaikka: LH-2 Kuvauspäivämäärä: Nro. en lämpötila 16.0 C maks. lämpötila 23.5 C min. lämpötila 14.9 C Lämpötilaindeksi mitatun C 21.5 C Kommentit: Kaapin takana hyvin todennäköisesti paha ilmavuotokohta.

24 usmittausraportti 11/28 Kuvauspaikka: Eristyshuone Kuvauspäivämäärä: Nro 11. en lämpötila 14.3 C maks. lämpötila 21.3 C min. lämpötila 3.5 C Lämpötilaindeksi mitatun C.6 C Kommentit: Ikkunan alareunassa ilmavuotoa.

25 usmittausraportti 12/28 Kuvauspaikka: Eristyshuone Kuvauspäivämäärä: Nro 12. en lämpötila 3.9 C maks. lämpötila 24.3 C min. lämpötila 1.4 C Lämpötilaindeksi mitatun C.6 C Kommentit: Ikkunan tiivisteissä ilmavuotoa.

26 usmittausraportti 13/28 Kuvauspaikka: Halli Kuvauspäivämäärä: Nro 13. en lämpötila 17.8 C maks. lämpötila 30.4 C min. lämpötila 9.8 C Lämpötilaindeksi mitatun C 21.2 C Kommentit: Molempien ikkunoiden alareunoissa ilmavuotoa.

27 usmittausraportti 14/28 Kuvauspaikka: TSTO Kuvauspäivämäärä: Nro 14. en lämpötila 19.0 C maks. lämpötila 44.8 C min. lämpötila 8.0 C Lämpötilaindeksi mitatun C 21.6 C Kommentit: Ylänurkassa ilmavuotoa.

28 usmittausraportti /28 Kuvauspaikka: TSTO Kuvauspäivämäärä: Nro. en lämpötila 17.9 C maks. lämpötila 33.5 C min. lämpötila 8.0 C Lämpötilaindeksi mitatun C 21.6 C Kommentit: Ikkunassa ilmavuotoa.

29 usmittausraportti 16/28 Kuvauspaikka: Sali Kuvauspäivämäärä: Nro 16. en lämpötila 16.3 C maks. lämpötila 24.1 C min. lämpötila 12.0 C Lämpötilaindeksi mitatun C 22.5 C Kommentit: Ylänurkassa ilmavuotoa.

30 usmittausraportti 17/28 Kuvauspaikka: Sali Kuvauspäivämäärä: Nro 17. en lämpötila.0 C maks. lämpötila 53.7 C min. lämpötila 9.3 C Lämpötilaindeksi mitatun C 22.5 C Kommentit: Salin kaikkien avattavien ikkunoiden tiivisteissä ilmavuotoa.

31 usmittausraportti 18/28 Kuvauspaikka: Sali Kuvauspäivämäärä: Nro 18. en lämpötila 21.0 C maks. lämpötila 23.6 C min. lämpötila 5.3 C Lämpötilaindeksi mitatun C 22.5 C Kommentit: Katossa ilmavuotokohtia.

32 usmittausraportti 19/28 Kuvauspaikka: LH-3 Kuvauspäivämäärä: Nro 19. en lämpötila.9 C maks. lämpötila 22.5 C min. lämpötila C Lämpötilaindeksi mitatun C 22.5 C Kommentit: Katossa ilmavuotokohtia.

33 usmittausraportti /28 Kuvauspaikka: LH-3 Kuvauspäivämäärä: Nro. en lämpötila 0.1 C maks. lämpötila 23.7 C min. lämpötila -0.4 C Lämpötilaindeksi mitatun C 22.5 C Kommentit: Korvausilmaventtiilin ympäristössä alhaisia lämpötiloja.

34 usmittausraportti 21/28 Kuvauspaikka: Opett. työh. Kuvauspäivämäärä: Nro 21. en lämpötila 8.6 C maks. lämpötila 22.0 C min. lämpötila -0.5 C Lämpötilaindeksi mitatun C 21.6 C Kommentit: Korvausilmaventtiilin ympäristössä alhaisia lämpötiloja.

35 usmittausraportti 22/28 Kuvauspaikka: Opett. työh. Kuvauspäivämäärä: Nro 22. en lämpötila 14.1 C maks. lämpötila 23.1 C min. lämpötila 4.1 C Lämpötilaindeksi mitatun C 5 m/s 21.6 C Kommentit: Ylänurkassa ilmavuotokohta.

36 usmittausraportti 23/28 Kuvauspaikka: Henk. ruok. Kuvauspäivämäärä: Nro 23. en lämpötila 11.6 C maks. lämpötila 51.7 C min. lämpötila 4.1 C Lämpötilaindeksi mitatun C 19.3 C Kommentit: Paha ilmavuotokohta ylänurkassa.

37 usmittausraportti 24/28 Kuvauspaikka: Henk. ruok. Kuvauspäivämäärä: Nro 24. en lämpötila 14.9 C maks. lämpötila 35.7 C min. lämpötila 5.5 C Lämpötilaindeksi mitatun C 19.3 C Kommentit: Ilmavuotokohta myös toisessa ylänurkassa.

38 usmittausraportti 25/28 Kuvauspaikka: Henk. ruok. Kuvauspäivämäärä: Nro 25. en lämpötila 12.1 C maks. lämpötila 19.2 C min. lämpötila 3.5 C Lämpötilaindeksi mitatun C 19.3 C Kommentit: Ikkunan reunassa ilmavuotoa.

39 usmittausraportti 26/28 Kuvauspaikka: Keittiö Kuvauspäivämäärä: Nro 26. en lämpötila 14.5 C maks. lämpötila 25.1 C min. lämpötila 5.5 C Lämpötilaindeksi mitatun C.9 C Kommentit: Keittiön molempien ikkunoiden alareunassa ilmavuotoa.

40 usmittausraportti 27/28 Kuvauspaikka: Henk. pukuh. Kuvauspäivämäärä: Nro 27. en lämpötila.1 C maks. lämpötila 22.8 C min. lämpötila 7.5 C Lämpötilaindeksi mitatun C 21.0 C Kommentit: Molemmissa ylänurkissa ilmavuotoa.

41 usmittausraportti 28/28 Kuvauspaikka: Henk. pukuh. Kuvauspäivämäärä: Nro 28. en lämpötila 19.1 C maks. lämpötila 21.1 C min. lämpötila 12.9 C Lämpötilaindeksi mitatun C 21.0 C Kommentit: Seinän ja katon rajassa ilmavuotokohtia.
