1 VLT taajuusmuuttajan pikaopas Pikaopas Pikaopas. Turvallisuus.. Varoitukset Varoitus korkeasta jännitteestä: Taajuusmuuttajassa esiintyy vaarallisia jännitteitä, kun se on kytkettynä verkkojännitteeseen. Moottorin tai taajuusmuuttajan virheellinen asennus saattaa johtaa laiteja henkilövahinkoihin, jopa kuolemaan. Noudata siksi tämän oppaan ohjeita sekä kansallisia ja paikallisia sääntöjä ja turvallisuusmääräyksiä. Varoitus: Sähköosiin koskeminen voi olla hengenvaarallista - senkin jälkeen, kun laite on irrotettu sähköverkosta. Varmista myös, että muut jännitetulot on irrotettu, (DCvälipiiriyhteys). aa, että DC-välipiirissä voi olla suuri jännite silloinkin, kun LEDmerkkivalot eivät pala. Ennen kuin kosketat taajuusmuuttajan mahdollisesti jännitteisiä osia, odota vähintään 4 minuuttia. Vuotovirta: Taajuusmuuttajan maavuotovirta ylittää 3,5 ma. Standardin IEC mukaan vahvistettu suojamaadoitusliitäntä on varmistettava väh. 0mm² Cu-johtimella, tai ylimääräinen PE-johdin - jonka kaapelin poikkileikkaus on sama kuin verkkovirran johdoissa - on kytkettävä erikseen. Turvallisuuden lisäämiseksi tulee asentaa RCD vikavirtarele: Tämä tuote voi aiheuttaa tasavirtaa suojajohtimeen. Silloin kun lisäsuojaukseen käytetään vikavirtarelettä (RCD), tuotteen syöttöpuolella tulee käyttää tyypin B (aikaviiveellä varustettua ) vikavirtarelettä. Katso myös Danfoss sovellushuomautus vikavirtareleestä, MN.90.GX.YY. Taajuusmuuttajan suojamaadoituksen ja vikavirtareleiden käytön tulee aina tapahtua kansallisten ja paikallisten määräysten mukaisesti. Moottorin lämpösuojaus: Moottorin ylikuormitussuojaus ei sisälly tehdasasetuksiin. Jos tämä toiminto halutaan, aseta parametrin 28 Moottorin lämpösuojaus arvoksi ETR-laukaisu tai ETRvaroitus. Pohjois-Amerikan markkinoita varten: ETR-toiminnot huolehtivat luokan 20 moottorin ylikuormitussuojauksesta NEC:n mukaisesti. Asennus korkeille paikoille: Kun korkeus on yli 2 km, ota yhteyttä Danfoss -yhtiöön keskustellaksesi PELV-jännitteestä...2 Turvallisuusohjeet Virransyötön taajuusmuuttajaan tulee olla katkaistuna, kun suoritetaan korjaustöitä. Varmista, että verkkojännite on katkaistu ja että määrätty aika on kulunut, ennen kuin irrotat moottori- ja verkkoliitännät MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki

2 Pikaopas VLT taajuusmuuttajan pikaopas Varmista, että taajuusmuuttaja maadoitetaan asianmukaisesti. Suojaa käyttäjät syöttöjännitteeltä. Suojaa moottori ylikuormitukselta kansallisten ja paikallisten määräysten mukaisesti. Maavuotovirta on yli 3,5 ma. Jos käytössä on ELCB-tyyppi, katso sovellushuomautus MN. 90.GX.YY. [STOP/RESET]-painike taajuusmuuttajan ohjauspaneelissa ei katkaise virransyöttöä laitteelle, eikä sitä siksi saa käyttää turvakytkimenä. aa, että taajuusmuuttajassa on L-, L2- ja L3-tulojen lisäksi muitakin jännitetuloja, kun tasavirtaväyläliittimet ovat käytössä. Varmista, että kaikki jännitetulot on kytketty irti ja että riittävä aika on kulunut ennen korjaustöiden aloittamista...3 Tahatonta käynnistystä koskeva varoitus. Moottori voidaan saada pysähtymään digitaalikäskyillä, väyläkäskyillä, ohjearvoilla tai paikallispysäytyksellä, vaikka taajuusmuuttaja on koko ajan liitettynä verkkovirtaan. Jos henkilöturvallisuus vaatii tahattoman käynnistyksen estämisen, nämä pysäytystoiminnot eivät ole riittäviä. 2. Moottori saattaa käynnistyä parametrien käsittelyn yhteydessä. Aktivoi siksi aina pysäytyspainike [STOP/RESET] ennen datamuutoksen suorittamista. 3. Pysähtynyt moottori saattaa käynnistyä, jos taajuusmuuttajan elektroniikka vioittuu tai jos tilapäinen ylikuormitustilanne, syöttöverkossa oleva vika tai moottorin kytkennässä oleva vika poistuu...4 Käyttö eristetyllä verkkovirralla Katso käyttöoppaan jaksosta RFI-kytkin ohjeet käyttöön eristetyllä verkkovirralla. On tärkeää noudattaa ATK-verkon asennusta koskevia suosituksia, sillä on varmistettava, että koko asennus on riittävästi suojattu. Jos ATK-verkon olennaisten valvontalaitteiden käytöstä ei huolehdita, seurauksena voi olla vaurioita. 2 MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki

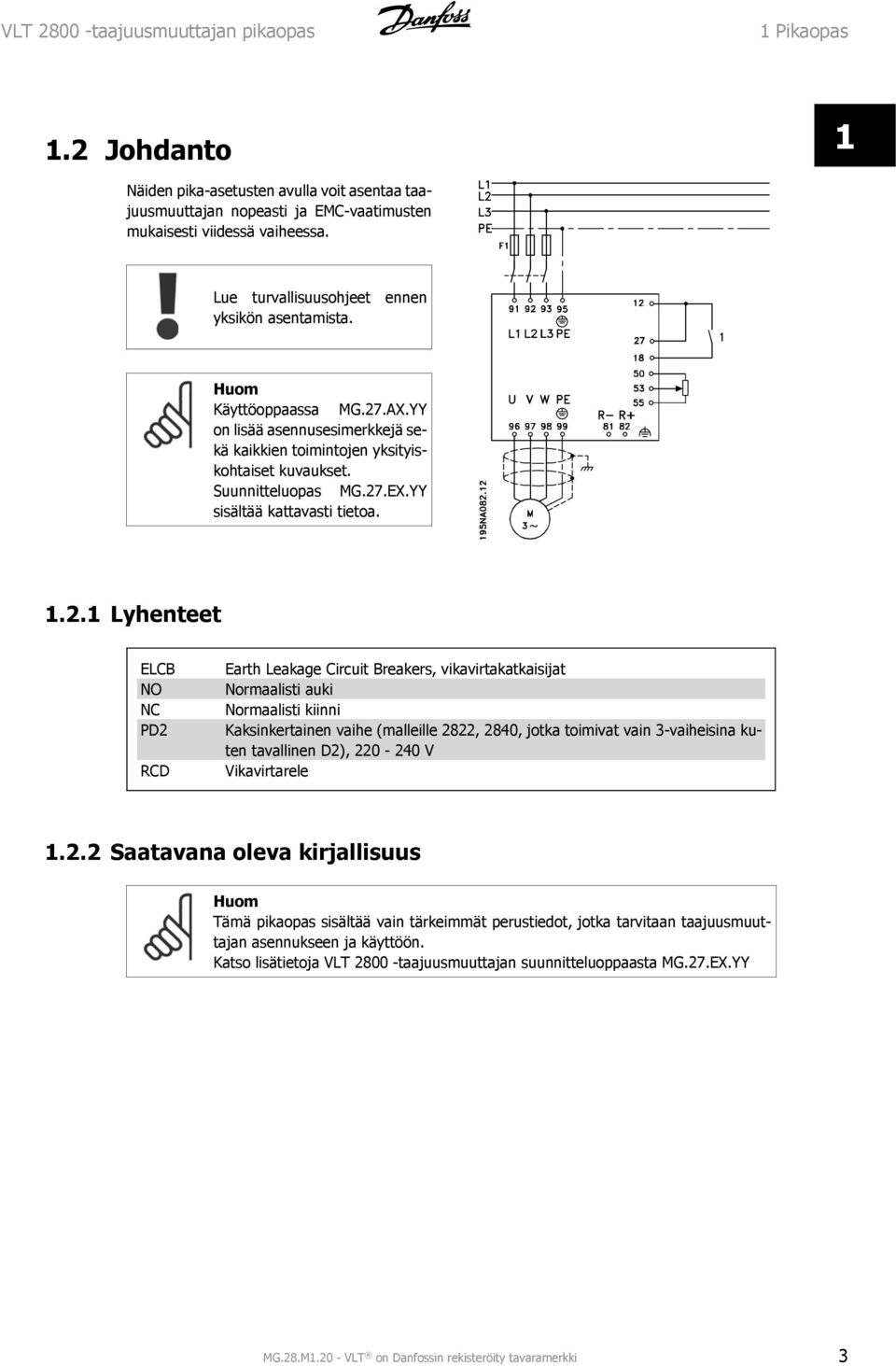

3 VLT taajuusmuuttajan pikaopas Pikaopas.2 Johdanto Näiden pika-asetusten avulla voit asentaa taajuusmuuttajan nopeasti ja EMC-vaatimusten mukaisesti viidessä vaiheessa. Lue turvallisuusohjeet ennen yksikön asentamista. Käyttöoppaassa MG.27.AX.YY on lisää asennusesimerkkejä sekä kaikkien toimintojen yksityiskohtaiset kuvaukset. Suunnitteluopas MG.27.EX.YY sisältää kattavasti tietoa..2. Lyhenteet ELCB NO NC PD2 RCD Earth Leakage Circuit Breakers, vikavirtakatkaisijat Normaalisti auki Normaalisti kiinni Kaksinkertainen vaihe (malleille 2822, 2840, jotka toimivat vain 3-vaiheisina kuten tavallinen D2), V Vikavirtarele.2.2 Saatavana oleva kirjallisuus Tämä pikaopas sisältää vain tärkeimmät perustiedot, jotka tarvitaan taajuusmuuttajan asennukseen ja käyttöön. Katso lisätietoja VLT taajuusmuuttajan suunnitteluoppaasta MG.27.EX.YY MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki 3

4 Pikaopas VLT taajuusmuuttajan pikaopas Otsikko VLT taajuusmuuttajan käyttöopas VLT taajuusmuuttajan Suunnitteluopas VLT 2800 Datalehti VLT taajuusmuuttajan asennusohje VLT taajuusmuuttajan suodatinohje Täsmällinen pysäytys Cold plate VLT taajuusmuuttajan NEMA -liitinsuojaus VLT taajuusmuuttajan DeviceNet-kaapeli VLT 2800 Blue Starin jäähdytysyksikkö VLT varaosaohje Pyyhkäisytoiminto VLT 2800:n paikallisohjauspaneelin etäasennussarja LOP:n käyttöohje Jarruvastus Profibus DP:n käsikirja VLT 2800:n DeviceNet-käsikirja Metasys N2 -käsikirja Profibus-käsikirja Lähtösuodattimen käsikirja Jarruvastuksen käsikirja MCT-0:n käsikirja Modbus RTU -käsikirja Protection against Electrical Hazards (Suojaaminen sähköön liittyviltä vaaroilta) Kirjallisuusnro MG.27.AX.YY MG.27.EX.YY MD.27.AX.YY MI.28.AX.YY MI.28.BX.YY MI.28.CX.YY MI.28.DX.YY MI.28.EX.YY MI.28.FX.YY MI.28.GX.YY MI.28.HX.YY MI.28.JX.YY MI.56.AX.YY MI.90.EX.YY MI.90.FX.YY MG.90.AX.YY MG.90.BX.YY MG.90.CX.YY MG.90.EX.YY MG.90.NX.YY MG.90.OX.YY MG.0.RX.YY MG.0.SX.YY MN.90.GX.YY X = versionumero, Y = kielikoodi Sovellushuomautukset ovat osoitteessa Documentations/Technical+Documentation.htm.2.3 Hyväksynnät.2.4 Hävittämisohje Sähköosia sisältäviä laitteita ei saa hävittää talousjätteen mukana. Ne on kerättävä erikseen sähkö- ja elektroniikkajätteinä paikallisten ja voimassa olevien lakien mukaan..3 Fyysinen asennus VLT taajuusmuuttajat voidaan asentaa vierekkäin sivuseinät kiinni toisiinsa seinää vasten mihin asentoon tahansa, koska laitteet eivät tarvitse jäähdytystä sivuilta. Jäähdytystarpeen vuoksi taajuusmuuttajan ylä- ja alapuolella on oltava 0 cm vapaata ilmatilaa. Kaikki laitteet, joiden kotelointiluokka on IP 20, on asennettava kaappiin tai paneeliin. IP 20 ei sovi etäasennukseen. Joissakin maissa, esim USA:ssa, laitteiden, joiden kotelointiluokka on NEMA, pinta-asennus on sallittu. 4 MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki

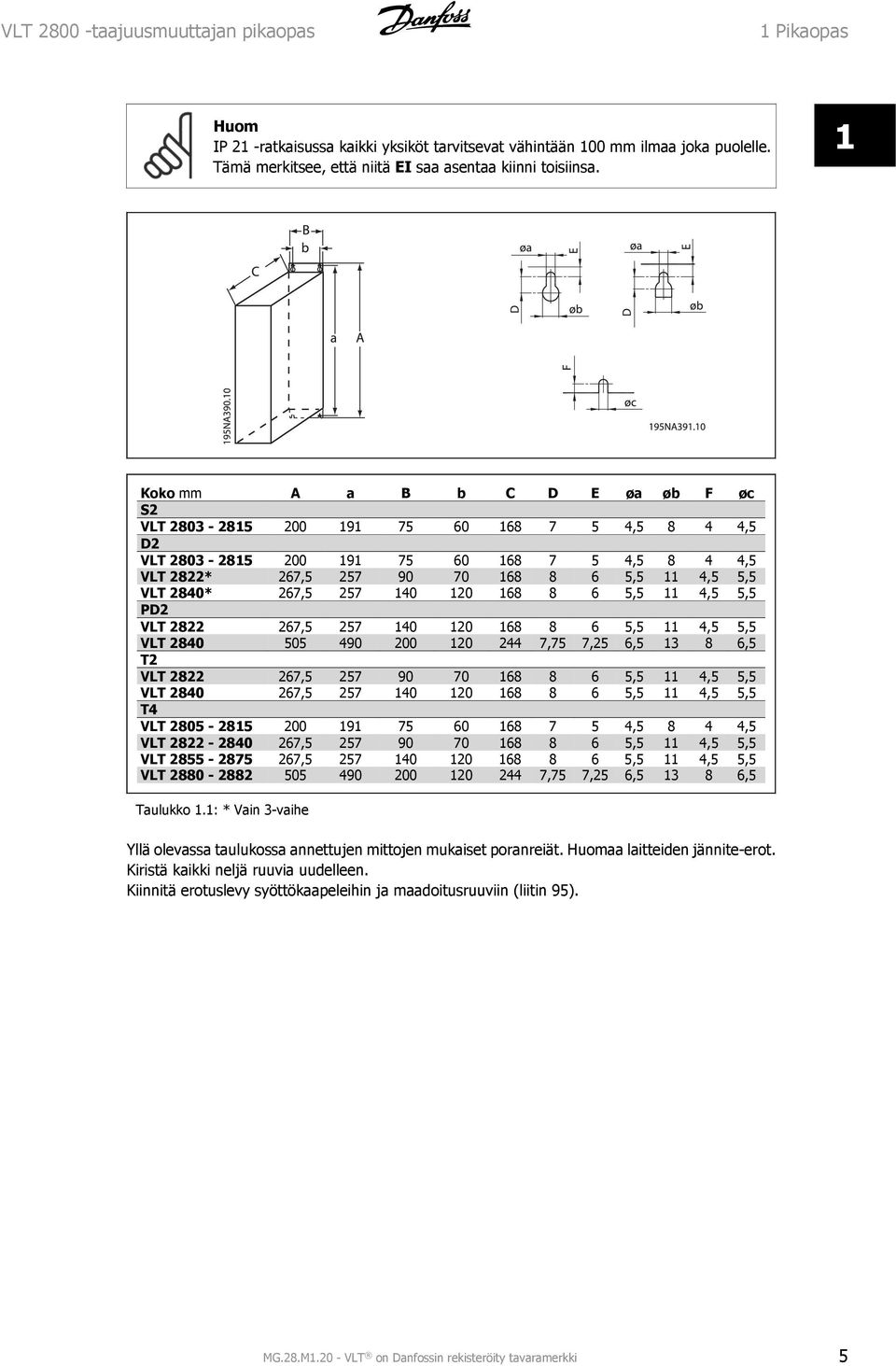

5 VLT taajuusmuuttajan pikaopas Pikaopas IP 2 -ratkaisussa kaikki yksiköt tarvitsevat vähintään 00 mm ilmaa joka puolelle. Tämä merkitsee, että niitä EI saa asentaa kiinni toisiinsa. Koko mm A a B b C D E øa øb F øc S2 VLT , ,5 D2 VLT , ,5 VLT 2822* 267, ,5 4,5 5,5 VLT 2840* 267, ,5 4,5 5,5 PD2 VLT , ,5 4,5 5,5 VLT ,75 7,25 6, ,5 T2 VLT , ,5 4,5 5,5 VLT , ,5 4,5 5,5 T4 VLT , ,5 VLT , ,5 4,5 5,5 VLT , ,5 4,5 5,5 VLT ,75 7,25 6, ,5 Taulukko.: * Vain 3-vaihe Yllä olevassa taulukossa annettujen mittojen mukaiset poranreiät. aa laitteiden jännite-erot. Kiristä kaikki neljä ruuvia uudelleen. Kiinnitä erotuslevy syöttökaapeleihin ja maadoitusruuviin (liitin 95). MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki 5

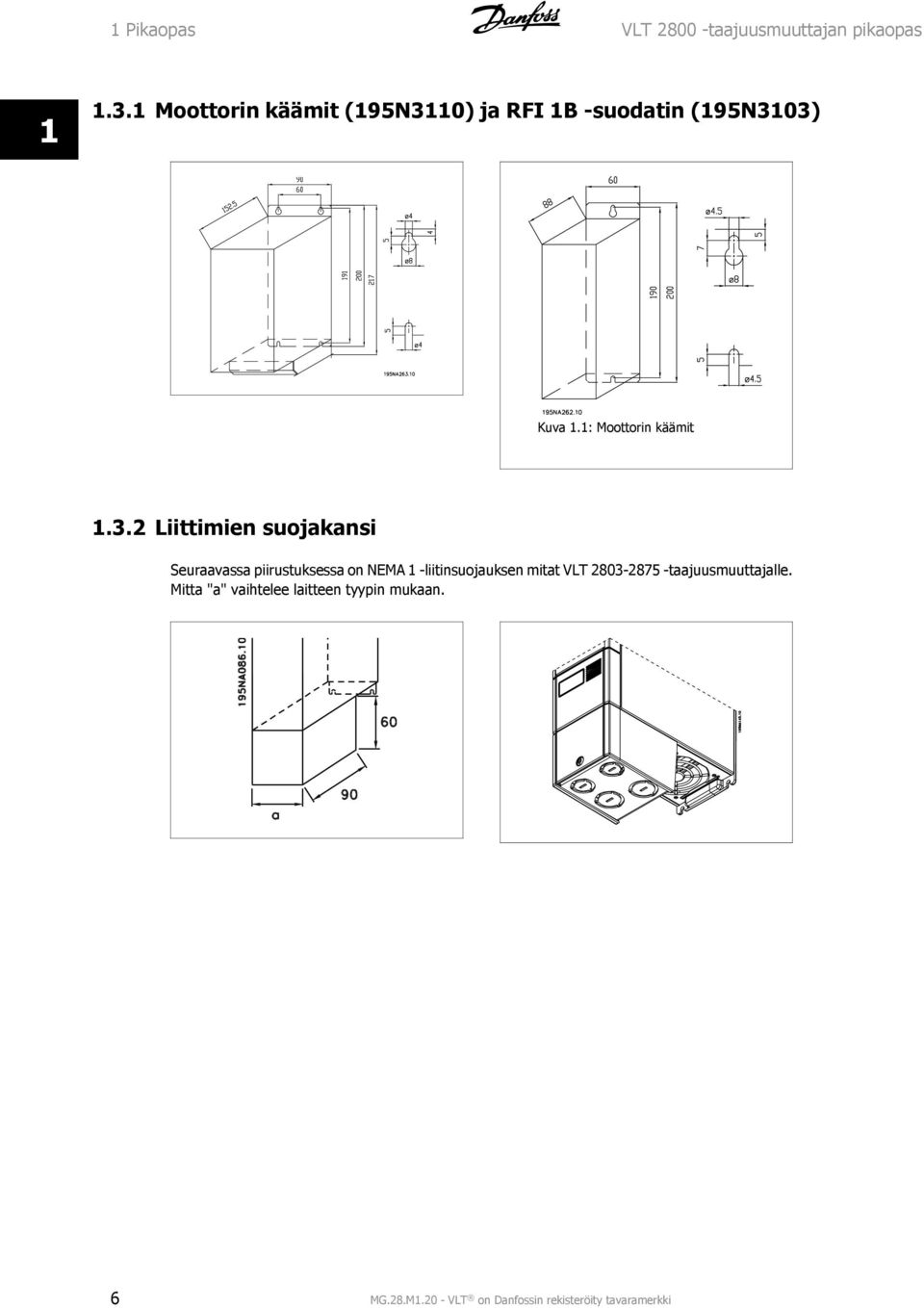

6 Pikaopas VLT taajuusmuuttajan pikaopas.3. Moottorin käämit (95N30) ja RFI B -suodatin (95N303) Kuva.: Moottorin käämit.3.2 Liittimien suojakansi Seuraavassa piirustuksessa on NEMA -liitinsuojauksen mitat VLT taajuusmuuttajalle. Mitta "a" vaihtelee laitteen tyypin mukaan. 6 MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki

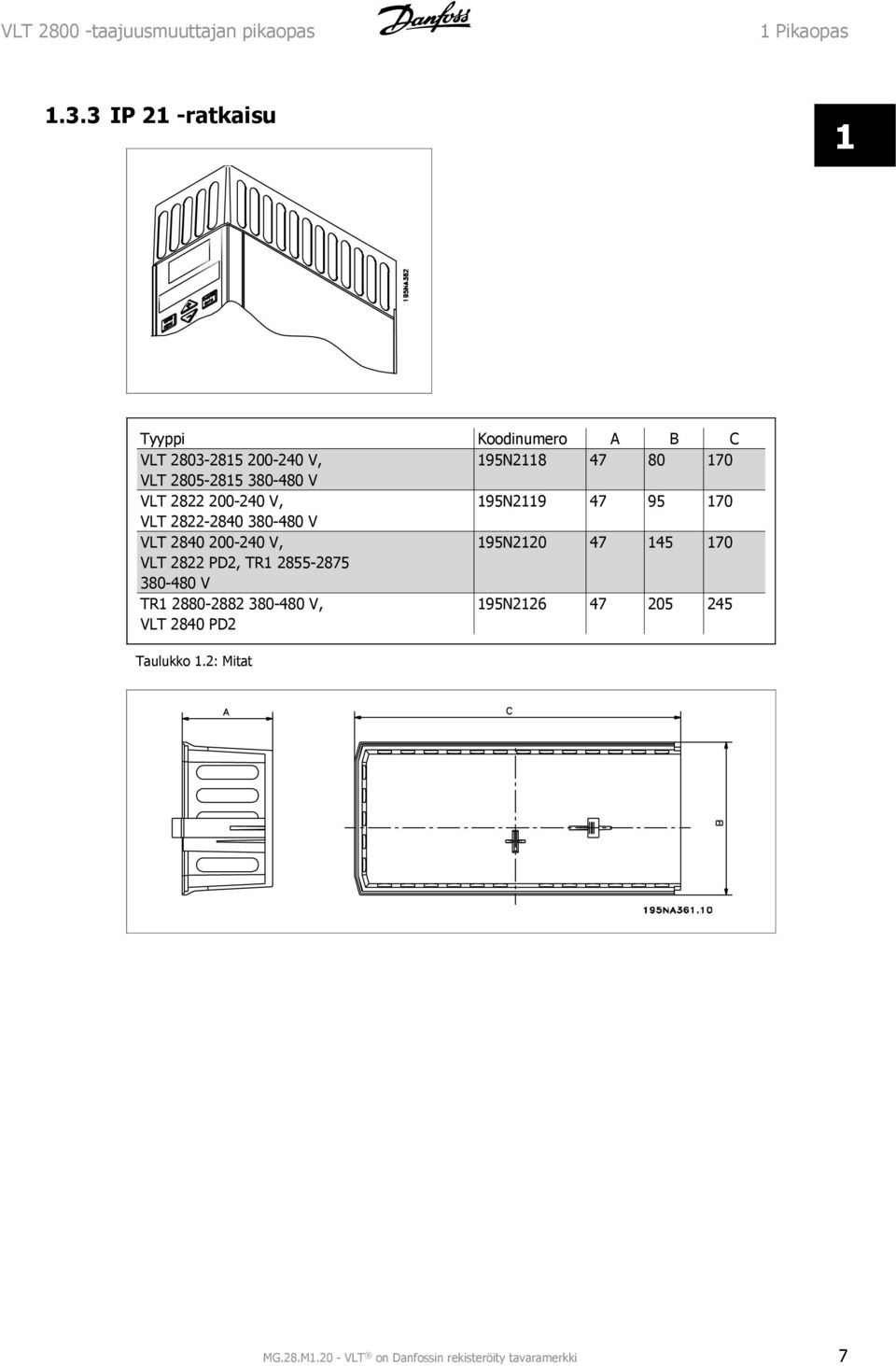

7 VLT taajuusmuuttajan pikaopas Pikaopas.3.3 IP 2 -ratkaisu Tyyppi Koodinumero A B C VLT V, 95N VLT V VLT V, 95N VLT V VLT V, 95N VLT 2822 PD2, TR V TR V, VLT 2840 PD2 95N Taulukko.2: Mitat MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki 7

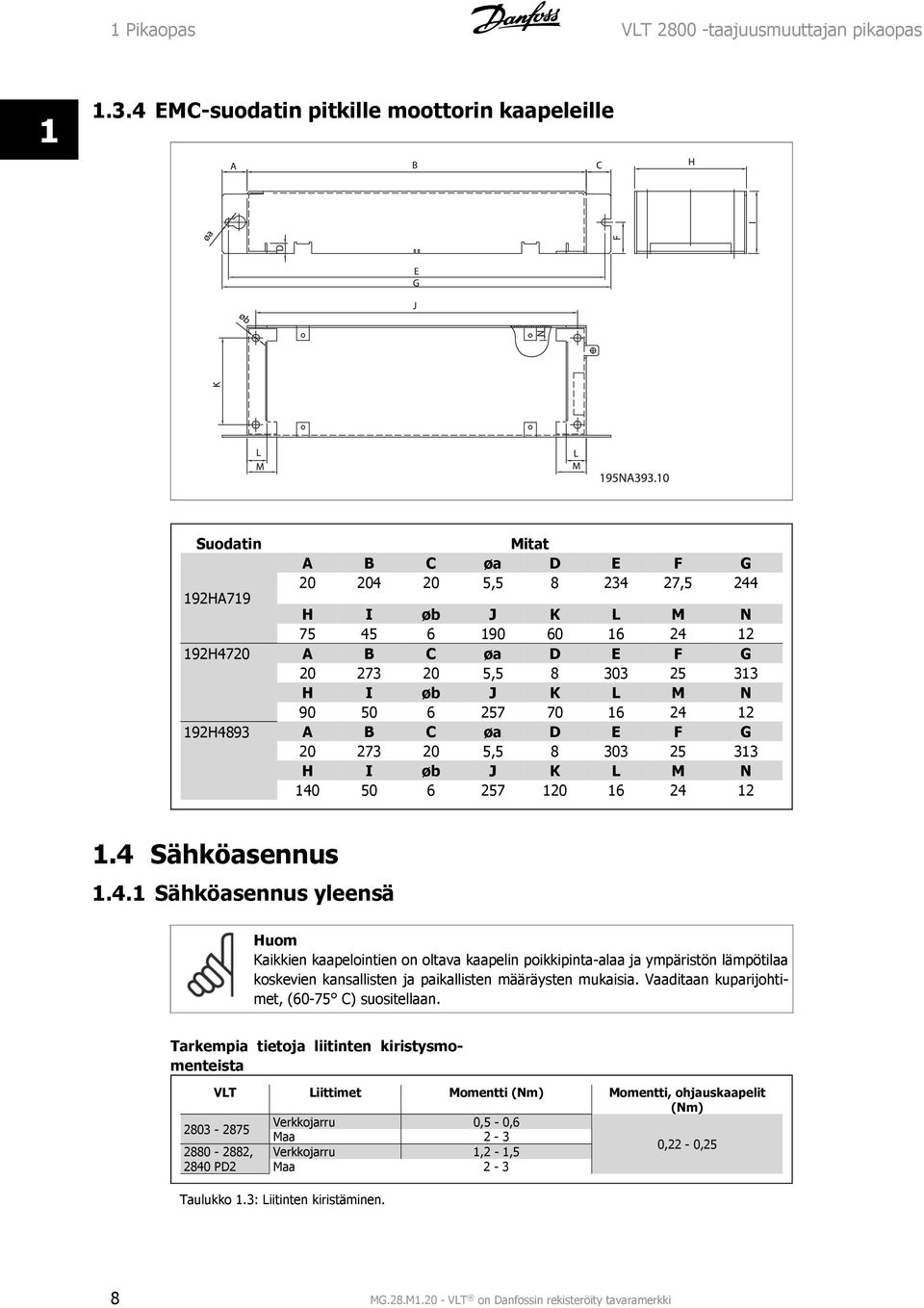

8 Pikaopas VLT taajuusmuuttajan pikaopas.3.4 EMC-suodatin pitkille moottorin kaapeleille Suodatin Mitat A B C øa D E F G , , HA79 H I øb J K L M N H4720 A B C øa D E F G , H I øb J K L M N H4893 A B C øa D E F G , H I øb J K L M N Sähköasennus.4. Sähköasennus yleensä Kaikkien kaapelointien on oltava kaapelin poikkipinta-alaa ja ympäristön lämpötilaa koskevien kansallisten ja paikallisten määräysten mukaisia. Vaaditaan kuparijohtimet, (60-75 C) suositellaan. Tarkempia tietoja liitinten kiristysmomenteista VLT Liittimet Momentti (Nm) Momentti, ohjauskaapelit (Nm) Verkkojarru 0,5-0, Maa 2-3 0,22-0, , Verkkojarru,2 -, PD2 Maa 2-3 Taulukko.3: Liitinten kiristäminen. 8 MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki

9 VLT taajuusmuuttajan pikaopas Pikaopas.4.2 Syöttökaapelit aa, että sähköliittimet voi irrottaa. Kytke verkkovirta taajuusmuuttajan verkkoliittimiin, eli L, L2 ja L3, ja maaliitäntä liittimeen 95. VLT VLT 285 VLT VLT 2840 VLT VLT 2882 Kiinnitä moottorilta tuleva suojattu kaapeli taajuusmuuttajan moottorin liittimiin, eli U, V, W. Suojaus päättyy suojausliittimeen. MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki 9

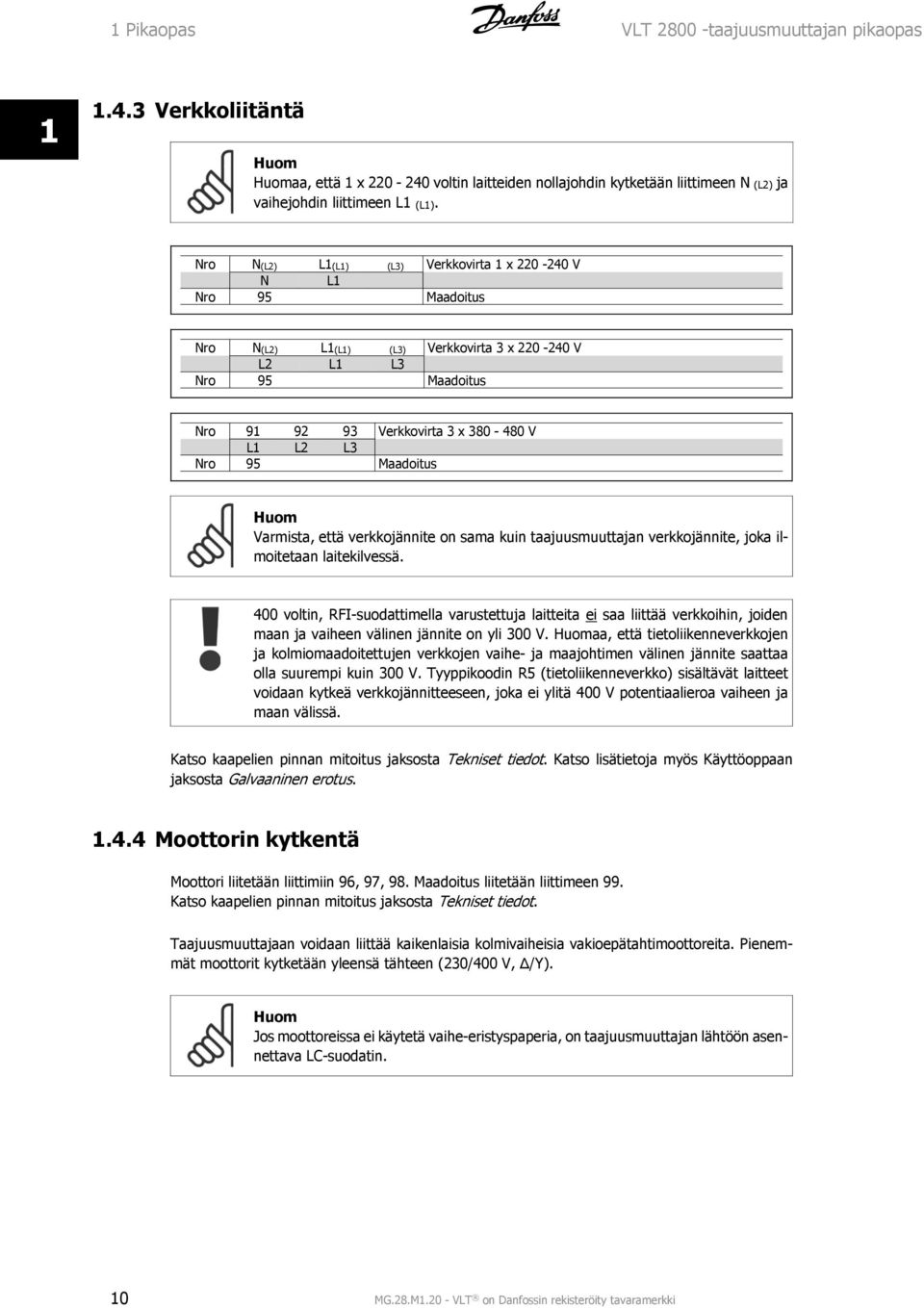

10 Pikaopas VLT taajuusmuuttajan pikaopas.4.3 Verkkoliitäntä aa, että x voltin laitteiden nollajohdin kytketään liittimeen N (L2) ja vaihejohdin liittimeen L (L). Nro N(L2) L(L) (L3) Verkkovirta x V N L Nro 95 Maadoitus Nro N(L2) L(L) (L3) Verkkovirta 3 x V L2 L L3 Nro 95 Maadoitus Nro Verkkovirta 3 x V L L2 L3 Nro 95 Maadoitus Varmista, että verkkojännite on sama kuin taajuusmuuttajan verkkojännite, joka ilmoitetaan laitekilvessä. 400 voltin, RFI-suodattimella varustettuja laitteita ei saa liittää verkkoihin, joiden maan ja vaiheen välinen jännite on yli 300 V. aa, että tietoliikenneverkkojen ja kolmiomaadoitettujen verkkojen vaihe- ja maajohtimen välinen jännite saattaa olla suurempi kuin 300 V. Tyyppikoodin R5 (tietoliikenneverkko) sisältävät laitteet voidaan kytkeä verkkojännitteeseen, joka ei ylitä 400 V potentiaalieroa vaiheen ja maan välissä. Katso kaapelien pinnan mitoitus jaksosta Tekniset tiedot. Katso lisätietoja myös Käyttöoppaan jaksosta Galvaaninen erotus..4.4 Moottorin kytkentä Moottori liitetään liittimiin 96, 97, 98. Maadoitus liitetään liittimeen 99. Katso kaapelien pinnan mitoitus jaksosta Tekniset tiedot. Taajuusmuuttajaan voidaan liittää kaikenlaisia kolmivaiheisia vakioepätahtimoottoreita. Pienemmät moottorit kytketään yleensä tähteen (230/400 V, Δ/Y). Jos moottoreissa ei käytetä vaihe-eristyspaperia, on taajuusmuuttajan lähtöön asennettava LC-suodatin. 0 MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki

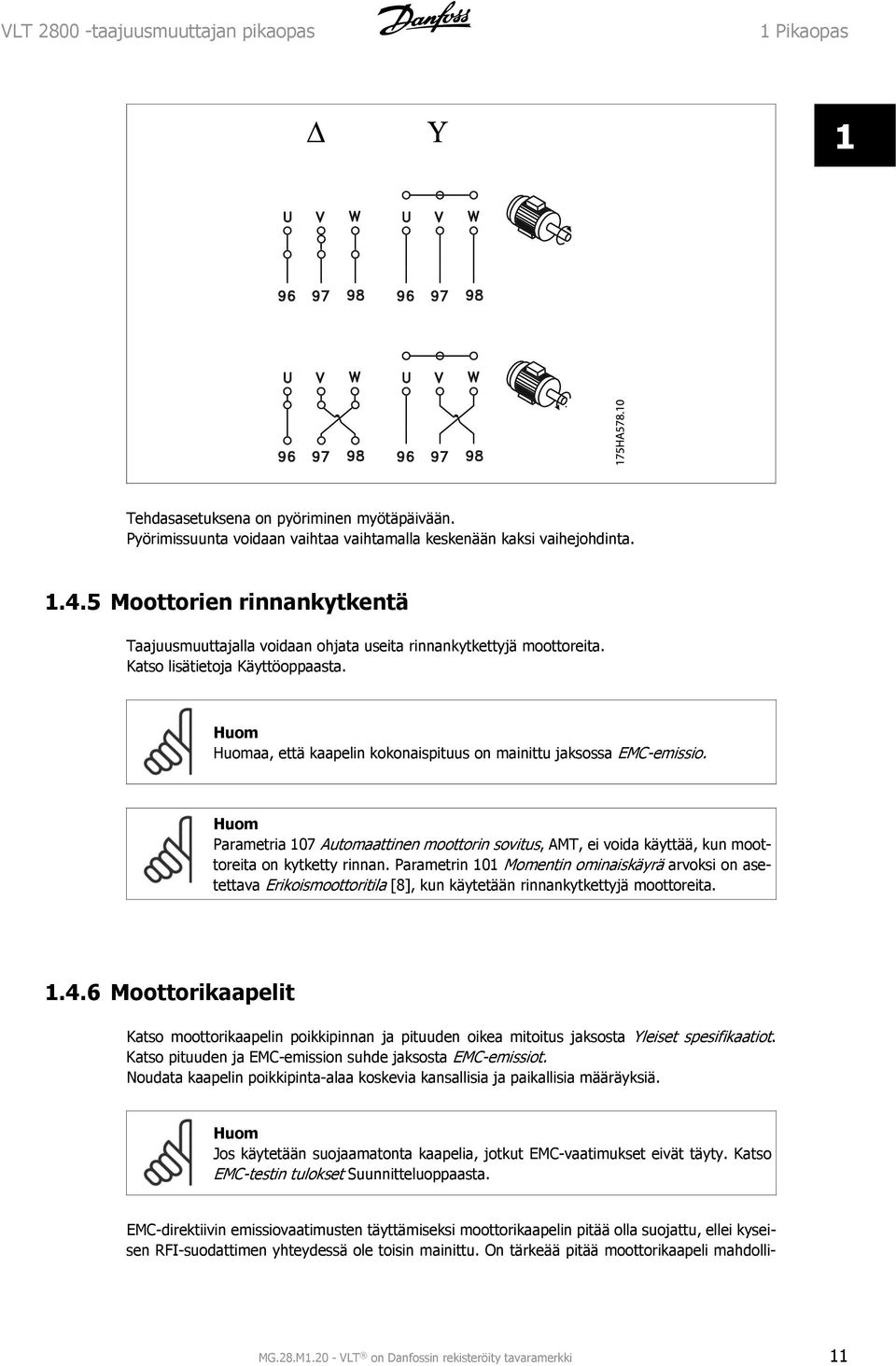

11 VLT taajuusmuuttajan pikaopas Pikaopas Tehdasasetuksena on pyöriminen myötäpäivään. Pyörimissuunta voidaan vaihtaa vaihtamalla keskenään kaksi vaihejohdinta..4.5 Moottorien rinnankytkentä Taajuusmuuttajalla voidaan ohjata useita rinnankytkettyjä moottoreita. Katso lisätietoja Käyttöoppaasta. aa, että kaapelin kokonaispituus on mainittu jaksossa EMC-emissio. Parametria 07 Automaattinen moottorin sovitus, AMT, ei voida käyttää, kun moottoreita on kytketty rinnan. Parametrin 0 Momentin ominaiskäyrä arvoksi on asetettava Erikoismoottoritila [8], kun käytetään rinnankytkettyjä moottoreita..4.6 Moottorikaapelit Katso moottorikaapelin poikkipinnan ja pituuden oikea mitoitus jaksosta Yleiset spesifikaatiot. Katso pituuden ja EMC-emission suhde jaksosta EMC-emissiot. Noudata kaapelin poikkipinta-alaa koskevia kansallisia ja paikallisia määräyksiä. Jos käytetään suojaamatonta kaapelia, jotkut EMC-vaatimukset eivät täyty. Katso EMC-testin tulokset Suunnitteluoppaasta. EMC-direktiivin emissiovaatimusten täyttämiseksi moottorikaapelin pitää olla suojattu, ellei kyseisen RFI-suodattimen yhteydessä ole toisin mainittu. On tärkeää pitää moottorikaapeli mahdolli- MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki

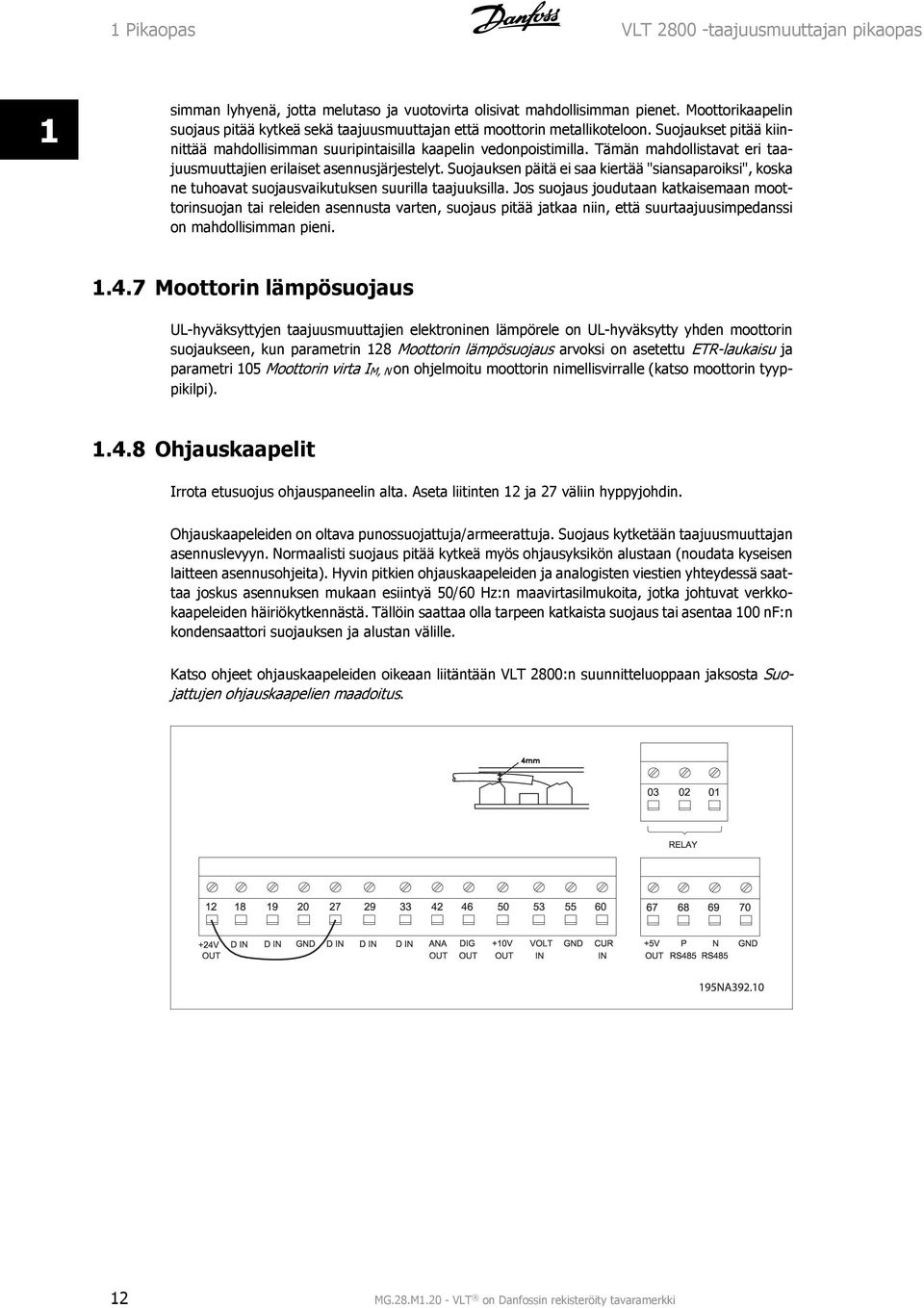

12 Pikaopas VLT taajuusmuuttajan pikaopas simman lyhyenä, jotta melutaso ja vuotovirta olisivat mahdollisimman pienet. Moottorikaapelin suojaus pitää kytkeä sekä taajuusmuuttajan että moottorin metallikoteloon. Suojaukset pitää kiinnittää mahdollisimman suuripintaisilla kaapelin vedonpoistimilla. Tämän mahdollistavat eri taajuusmuuttajien erilaiset asennusjärjestelyt. Suojauksen päitä ei saa kiertää "siansaparoiksi", koska ne tuhoavat suojausvaikutuksen suurilla taajuuksilla. Jos suojaus joudutaan katkaisemaan moottorinsuojan tai releiden asennusta varten, suojaus pitää jatkaa niin, että suurtaajuusimpedanssi on mahdollisimman pieni..4.7 Moottorin lämpösuojaus UL-hyväksyttyjen taajuusmuuttajien elektroninen lämpörele on UL-hyväksytty yhden moottorin suojaukseen, kun parametrin 28 Moottorin lämpösuojaus arvoksi on asetettu ETR-laukaisu ja parametri 05 Moottorin virta IM, N on ohjelmoitu moottorin nimellisvirralle (katso moottorin tyyppikilpi)..4.8 Ohjauskaapelit Irrota etusuojus ohjauspaneelin alta. Aseta liitinten 2 ja 27 väliin hyppyjohdin. Ohjauskaapeleiden on oltava punossuojattuja/armeerattuja. Suojaus kytketään taajuusmuuttajan asennuslevyyn. Normaalisti suojaus pitää kytkeä myös ohjausyksikön alustaan (noudata kyseisen laitteen asennusohjeita). Hyvin pitkien ohjauskaapeleiden ja analogisten viestien yhteydessä saattaa joskus asennuksen mukaan esiintyä 50/60 Hz:n maavirtasilmukoita, jotka johtuvat verkkokaapeleiden häiriökytkennästä. Tällöin saattaa olla tarpeen katkaista suojaus tai asentaa 00 nf:n kondensaattori suojauksen ja alustan välille. Katso ohjeet ohjauskaapeleiden oikeaan liitäntään VLT 2800:n suunnitteluoppaan jaksosta Suojattujen ohjauskaapelien maadoitus. 2 MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki

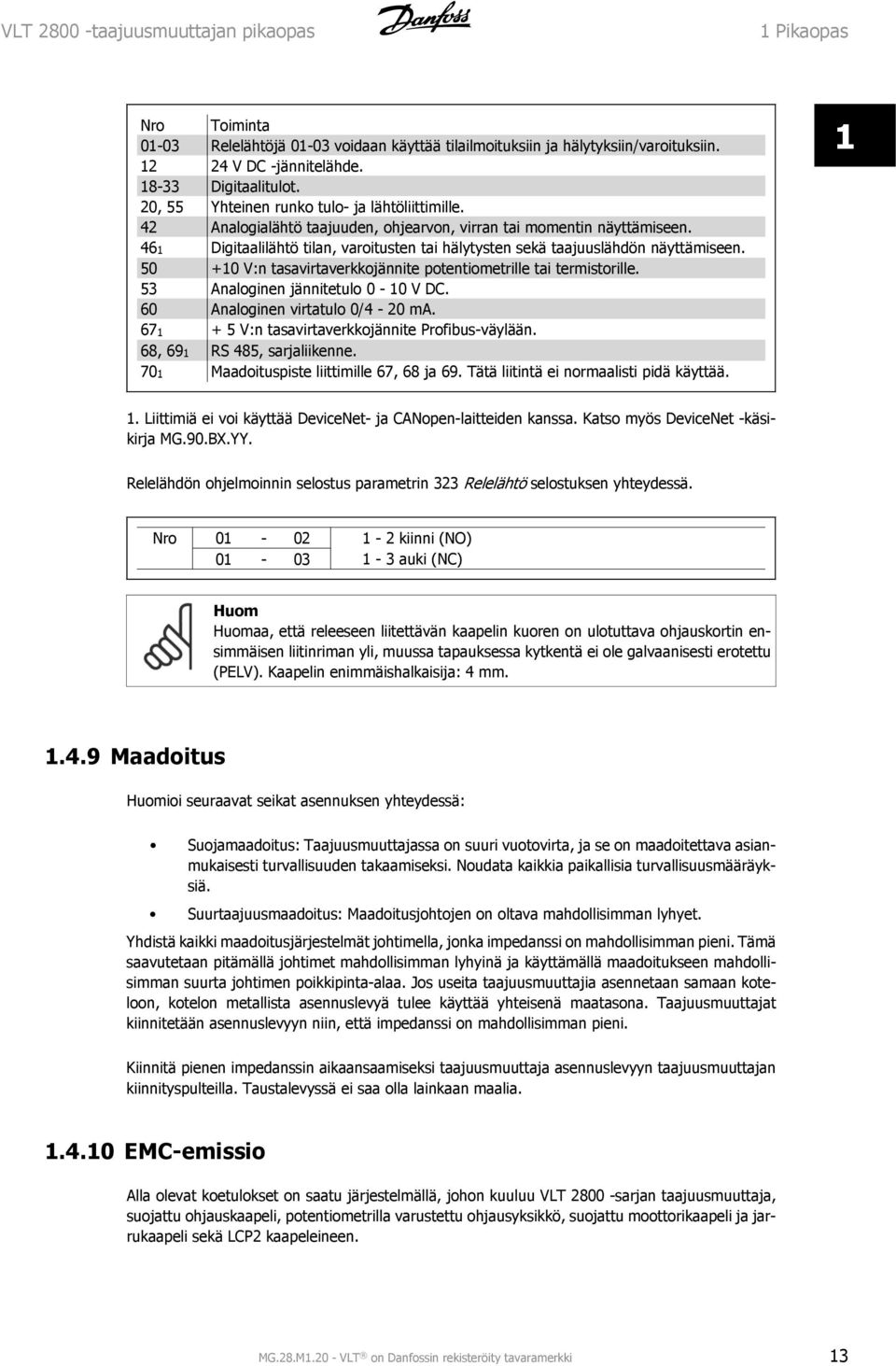

13 VLT taajuusmuuttajan pikaopas Pikaopas Nro Toiminta 0-03 Relelähtöjä 0-03 voidaan käyttää tilailmoituksiin ja hälytyksiin/varoituksiin V DC -jännitelähde Digitaalitulot. 20, 55 Yhteinen runko tulo- ja lähtöliittimille. 42 Analogialähtö taajuuden, ohjearvon, virran tai momentin näyttämiseen. 46 Digitaalilähtö tilan, varoitusten tai hälytysten sekä taajuuslähdön näyttämiseen V:n tasavirtaverkkojännite potentiometrille tai termistorille. 53 Analoginen jännitetulo 0-0 V DC. 60 Analoginen virtatulo 0/4-20 ma V:n tasavirtaverkkojännite Profibus-väylään. 68, 69 RS 485, sarjaliikenne. 70 Maadoituspiste liittimille 67, 68 ja 69. Tätä liitintä ei normaalisti pidä käyttää.. Liittimiä ei voi käyttää DeviceNet- ja CANopen-laitteiden kanssa. Katso myös DeviceNet -käsikirja MG.90.BX.YY. Relelähdön ohjelmoinnin selostus parametrin 323 Relelähtö selostuksen yhteydessä. Nro kiinni (NO) auki (NC) aa, että releeseen liitettävän kaapelin kuoren on ulotuttava ohjauskortin ensimmäisen liitinriman yli, muussa tapauksessa kytkentä ei ole galvaanisesti erotettu (PELV). Kaapelin enimmäishalkaisija: 4 mm..4.9 Maadoitus ioi seuraavat seikat asennuksen yhteydessä: Suojamaadoitus: Taajuusmuuttajassa on suuri vuotovirta, ja se on maadoitettava asianmukaisesti turvallisuuden takaamiseksi. Noudata kaikkia paikallisia turvallisuusmääräyksiä. Suurtaajuusmaadoitus: Maadoitusjohtojen on oltava mahdollisimman lyhyet. Yhdistä kaikki maadoitusjärjestelmät johtimella, jonka impedanssi on mahdollisimman pieni. Tämä saavutetaan pitämällä johtimet mahdollisimman lyhyinä ja käyttämällä maadoitukseen mahdollisimman suurta johtimen poikkipinta-alaa. Jos useita taajuusmuuttajia asennetaan samaan koteloon, kotelon metallista asennuslevyä tulee käyttää yhteisenä maatasona. Taajuusmuuttajat kiinnitetään asennuslevyyn niin, että impedanssi on mahdollisimman pieni. Kiinnitä pienen impedanssin aikaansaamiseksi taajuusmuuttaja asennuslevyyn taajuusmuuttajan kiinnityspulteilla. Taustalevyssä ei saa olla lainkaan maalia..4.0 EMC-emissio Alla olevat koetulokset on saatu järjestelmällä, johon kuuluu VLT sarjan taajuusmuuttaja, suojattu ohjauskaapeli, potentiometrilla varustettu ohjausyksikkö, suojattu moottorikaapeli ja jarrukaapeli sekä LCP2 kaapeleineen. MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki 3

14 Pikaopas VLT taajuusmuuttajan pikaopas VLT Asetukset Teollinen ympäristö EN 550 luokka A Kaapeleissa 50 khz- 30 MHz Säteilleet 30 MHz - GHz Emissio Asunnot, työpaikat ja kevyt teollisuus EN 550 luokka B Kaapeleissa Säteilleet 50 khz - 30 MHz 30 MHz - GHz 3 x 480 V -versio A RFI-suodattimella 3 x 480 V -versio, jossa on A-luokan RFIsuodatin (R5: tietoliikenneverkkoa varten) x 200 V -versio, jossa on A-luokan RFIsuodatin. 3 x 200 V -versio, jossa A-luokan RFI-suodatin (R4:: RCD:tä varten) 3 x 480 V -versio, jossa A + B-luokan RFI-suodatin x 200 V -versio, jossa A + B -luokan RFI-suodatin. VLT Asetukset 25 m suojattu 5 m suojattu 40 m suojattu 20 m suojattu 50 m suojattu 00 m suojattu 25 m suojattu 5 m suojattu 40 m suojattu 20 m suojattu 50 m suojattu 00 m suojattu Teollinen ympäristö EN 550 luokka A Kaapeleissa 50 khz- 30 MHz Säteilleet 30 MHz - GHz Ei Ei 5 m suojattu 7 m suojattu 25 m suojattu 40 m suojattu Emissio Kotitaloudet, toimistot ja kevyt teollisuus EN 550 luokka B Kaapeleissa Säteilleet 50 khz - 30 MHz 30 MHz - GHz Ei Ei Ei Ei Ei Ei 3 x 480 V -versio, jossa B-luokan RFI-suodatin 50 m 50 m 50 m Ei. VLT x V -laitteille ovat voimassa arvot, jotka koskevat 480 V versiota, jossa on A-luokan RFI-suodatin. EN 550: Emissio Teollisen, tieteellisen ja lääketieteellisen (ISM) suurtaajuuslaitteiston aiheuttamien radiohäiriöiden rajat ja mittausmenetelmät. Luokka A: Teollisessa ympäristössä käytettävät laitteet. Luokka B: Laitteet, joita käytetään yleisen sähköverkon alueella (kotitaloudet, toimistot ja kevyt teollisuus)..4. Lisäsuojaus Moninkertaiseen suojamaadoitukseentai maadoitukseen voidaan käyttää vikavirtareleitä/vikavirtakatkaisijoita (ELCB) edellyttäen, että paikallisia turvallisuusmääräyksiä noudatetaan. Kolmivaiheiset VLT-taajuusmuuttajat vaativat B-tyypin vikavirtareleen. Jos taajuusmuuttajaan on asennettu RFI-suodatin ja joko vikavirtareleen katkaisinta tai käsikäyttöistä katkaisinta käytetään taajuusmuuttajan kytkemiseen verkkojännitteeseen, vaaditaan vähintään 40 ms:n aikaviive (Btyypin vikavirtarele). Jos RFI-suodatinta ei ole asennettu tai verkkovirtaliitäntään käytetään CI-kontaktoria, aikaviivettä ei tarvita. 4 MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki

15 VLT taajuusmuuttajan pikaopas Pikaopas Yksivaiheiset VLT-taajuusmuuttajat vaativat A-tyypin vikavirtareleen. Erityistä aikaviivettä ei tarvita riippumatta siitä, onko RFI-suodattimia asennettu vai ei. Katso lisätietoja vikavirtakatkaisimista (ELCB) sovellushuomautuksesta MN.90.GX.YY..4.2 EMC-direktiivin mukainen sähköasennus Yleisiä seikkoja otettavaksi huomioon EMC-direktiivin mukaisen sähköasennuksen varmistamiseksi. - Käytä vain suojattuja moottorikaapeleita ja suojattuja ohjauskaaapeleita. - Kytke suojaus maadoitukseen molemmissa päissä. - Vältä kierrettyjä suojauksen päitä (siansaparot), koska ne tuhoavat suojausvaikutuksen suurilla taajuuksilla. Käytä niiden sijasta kaapelin vedonpoistimia. - On tärkeää varmistaa hyvin sähköä johtava kosketus asennuslevystä kiinnitysruuvien kautta taajuusmuuttajan metallikoteloon. - Käytä tähtialuslevyjä ja sähköä johtavia asennuslevyjä. - Älä käytä suojaamattomia moottorikaapeleita asennuskaapeissa. Alla olevassa kuvassa on EMC-direktiivin mukainen sähköasennus, jossa taajuusmuuttaja on asennettu kaappiin ja kytketty ohjelmoitavaan logiikkaohjaimeen (PLC). MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki 5

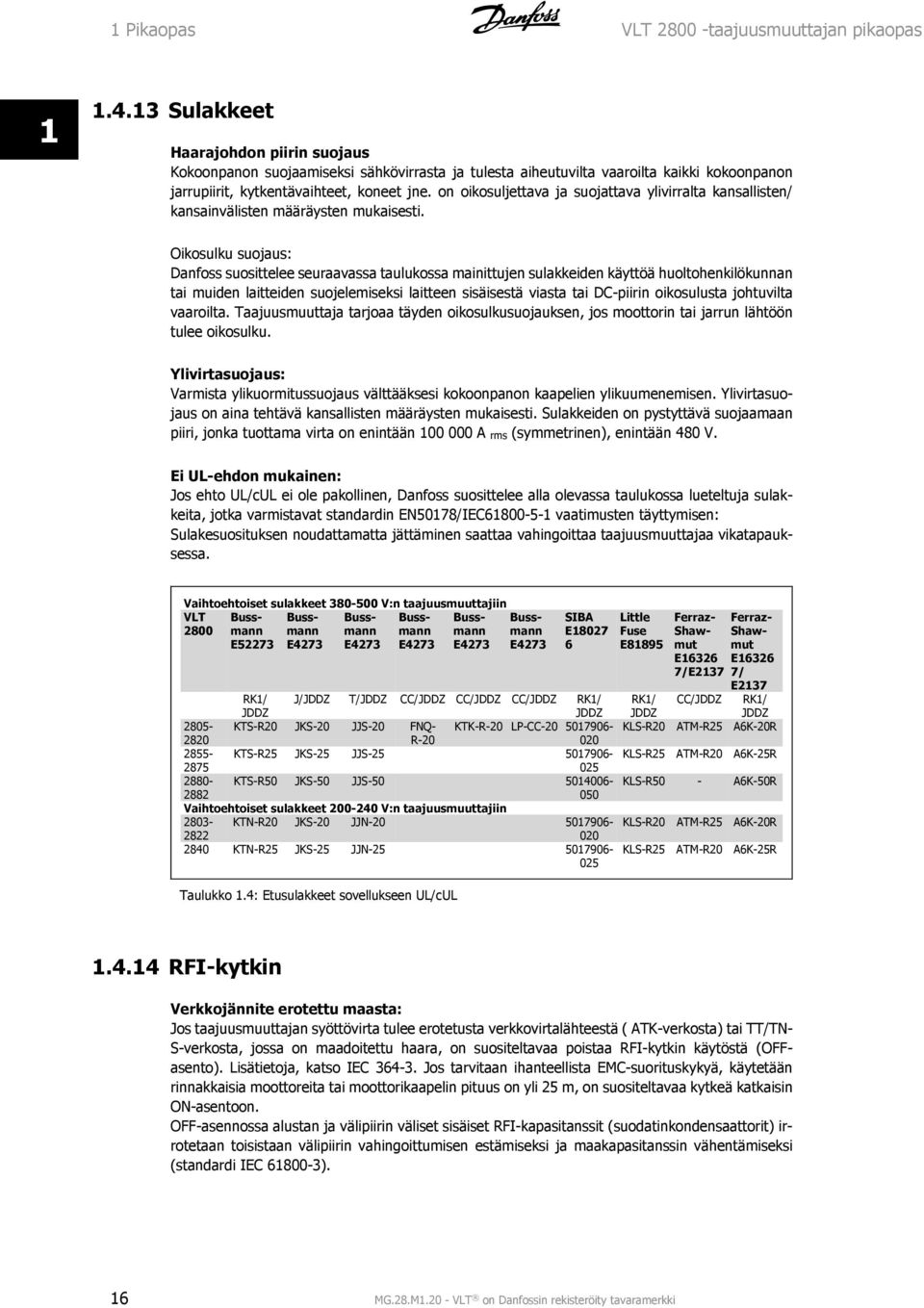

16 Pikaopas VLT taajuusmuuttajan pikaopas.4.3 Sulakkeet Haarajohdon piirin suojaus Kokoonpanon suojaamiseksi sähkövirrasta ja tulesta aiheutuvilta vaaroilta kaikki kokoonpanon jarrupiirit, kytkentävaihteet, koneet jne. on oikosuljettava ja suojattava ylivirralta kansallisten/ kansainvälisten määräysten mukaisesti. Oikosulku suojaus: Danfoss suosittelee seuraavassa taulukossa mainittujen sulakkeiden käyttöä huoltohenkilökunnan tai muiden laitteiden suojelemiseksi laitteen sisäisestä viasta tai DC-piirin oikosulusta johtuvilta vaaroilta. Taajuusmuuttaja tarjoaa täyden oikosulkusuojauksen, jos moottorin tai jarrun lähtöön tulee oikosulku. Ylivirtasuojaus: Varmista ylikuormitussuojaus välttääksesi kokoonpanon kaapelien ylikuumenemisen. Ylivirtasuojaus on aina tehtävä kansallisten määräysten mukaisesti. Sulakkeiden on pystyttävä suojaamaan piiri, jonka tuottama virta on enintään A rms (symmetrinen), enintään 480 V. Vaihtoehtoiset sulakkeet V:n taajuusmuuttajiin VLT 2800 Ei UL-ehdon mukainen: Jos ehto UL/cUL ei ole pakollinen, Danfoss suosittelee alla olevassa taulukossa lueteltuja sulakkeita, jotka varmistavat standardin EN5078/IEC vaatimusten täyttymisen: Sulakesuosituksen noudattamatta jättäminen saattaa vahingoittaa taajuusmuuttajaa vikatapauksessa. Bussmann E52273 Bussmann E4273 Bussmann E4273 Bussmann E4273 Bussmann E4273 Bussmann E4273 SIBA E Little Fuse E8895 Ferraz- Shawmut E6326 7/E237 Ferraz- Shawmut E6326 7/ E237 RK/ JDDZ J/JDDZ T/JDDZ CC/JDDZ CC/JDDZ CC/JDDZ RK/ JDDZ RK/ JDDZ CC/JDDZ RK/ JDDZ KTS-R20 JKS-20 JJS-20 FNQ- KTK-R-20 LP-CC KLS-R20 ATM-R25 A6K-20R 2820 R KTS-R25 JKS-25 JJS KLS-R25 ATM-R20 A6K-25R KTS-R50 JKS-50 JJS KLS-R50 - A6K-50R Vaihtoehtoiset sulakkeet V:n taajuusmuuttajiin KTN-R20 JKS-20 JJN KLS-R20 ATM-R25 A6K-20R KTN-R25 JKS-25 JJN KLS-R25 ATM-R20 A6K-25R Taulukko.4: Etusulakkeet sovellukseen UL/cUL.4.4 RFI-kytkin Verkkojännite erotettu maasta: Jos taajuusmuuttajan syöttövirta tulee erotetusta verkkovirtalähteestä ( ATK-verkosta) tai TT/TN- S-verkosta, jossa on maadoitettu haara, on suositeltavaa poistaa RFI-kytkin käytöstä (OFFasento). Lisätietoja, katso IEC Jos tarvitaan ihanteellista EMC-suorituskykyä, käytetään rinnakkaisia moottoreita tai moottorikaapelin pituus on yli 25 m, on suositeltavaa kytkeä katkaisin ON-asentoon. OFF-asennossa alustan ja välipiirin väliset sisäiset RFI-kapasitanssit (suodatinkondensaattorit) irrotetaan toisistaan välipiirin vahingoittumisen estämiseksi ja maakapasitanssin vähentämiseksi (standardi IEC ). 6 MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki

17 VLT taajuusmuuttajan pikaopas Pikaopas Katso myös sovellushuomautus VLT tietoliikenneverkossa, MN.90.CX.02. On tärkeää käyttää erotusmonitoreita, joita voi käyttää yhdessä tehoelektroniikan kanssa (IEC ). RFI-kytkintä ei saa käyttää laitteen ollessa kytkettynä verkkoon. Tarkista ennen RFIkytkimen käyttämistä, että verkkojännite on katkaistu. RFI-kytkin erottaa kondensaattorit galvaanisesti maasta. Liittimen 96 vieressä oleva katkaisin Mk9 on poistettava RFI-suodattimen erottamiseksi. RFI-kytkin on saatavissa ainoastaan VLT taajuusmuuttajiin..5 Ohjelmointi.5. Ohjausyksikkö Taajuusmuuttajan etulevyssä on neljään osaan jaettu ohjauspaneeli.. Kuusinumeroinen LED-näyttö. 2. Painikkeet parametrien muuttamiseen ja näyttötoiminnon vaihtamiseen. 3. Merkkivalot. 4. paikallisohjauspainikkeet. LED-näyttö Varoitus Hälytys Laukaisu lukittu keltainen punainen keltainen ja punainen Tiedot näytetään 6-numeroisella LED-näytöllä, joka normaalikäytössä näyttää yhtä käyttömuuttujaa. Sen täydennyksenä on kolme merkkivaloa: päälläolon (ON), varoituksen (WARNING) ja hälytyksen (ALARM) merkkivalot. Useimpia taajuudenmuuttajan parametriasetuksia voi muuttaa suoraan ohjauspaneelista, ellei tätä toimintoa ole asetettu tilaan Lukittu [] parametrissa 08 Datamuutosten lukitus..5.2 Ohjauspainikkeet [QUICK MENU] -painikkeella voi muuttaa Pika-asetusvalikossa käytettyjä parametreja. [QUICK MENU] -painiketta käytetään myös silloin, kun parametriarvoa ei muuteta. Katso myös [QUICK MENU] + [+]. [CHANGE DATA] -painikkeella muutetaan asetuksia. Jos näytön oikeassa reunassa on kolme pistettä, parametrin arvossa on yli kolme numeroa. Arvo saadaan näyttöön aktivoimalla [CHANGE DATA] [CHANGE DATA] -painikkeella vahvistetaan myös muutettu parametriasetus. [+] / [-] -painikkeilla valitaan parametri ja muutetaan parametrin arvo. Näyttötilassa painikkeilla valitaan näytössä näkyvä käyttömuuttuja. MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki 7

18 Pikaopas VLT taajuusmuuttajan pikaopas [QUICK MENU] + [+] -painikkeita samanaikaisesti painettaessa päästään käsiksi kaikkiin parametreihin. Katso Valikkotila. [STOP/RESET] -painikkeella pysäytetään taajuusmuuttajaan kytketty moottori tai kuitataan taajuusmuuttajan laukaisu. Voidaan valita Voimassa [] tai Ei voimassa [0] parametrin 04 Paikallispysäytys/kuittaus kautta. Näyttötilassa näyttö vilkkuu, jos pysäytystoiminto aktivoidaan. Jos [STOP/RESET]-painikkeen tilaksi on valittu Ei aktiivinen [0] parametrissa 04 Paikallispysäytys/kuittaus eikä digitaalitulojen eikä sarjaliikenteen kautta tule pysäytyskomentoa, moottorin voi pysäyttää ainoastaan irrottamalla taajuusmuuttajan verkosta. [START]-painikkeella käynnistetään taajuusmuuttaja. Se on aina aktiivinen, mutta [START]-painikkeella ei voi ohittaa pysäytyskäskyä..5.3 Manuaalinen alustus Katkaise verkkovirta. Pidä painikkeita [QUICK MENU] + [+] + [CHANGE DATA] pohjassa ja kytke samanaikaisesti verkkovirta. Kun vapautat painikkeet, taajuusmuuttaja on ohjelmoitu käyttämään tehdasasetuksia..5.4 Näytön lukematilat Normaalikäytössä voidaan valinnan mukaan näyttää jatkuvasti yksi käyttömuuttujan arvo. [+/-]- painikkeilla voidaan Näyttötilassa valita seuraavat muuttujat: Lähtötaajuus [Hz] Lähtövirta [A] Lähtöjännite [V] DC-välipiirin jännite [V] Lähtöteho [kw] Skaalattu lähtötaajuus fout x p Valikkotila Valikkotilaan siirtymistä varten on aktivoitava [QUICK MENU] + [+] samanaikaisesti. Valikkotilassa voidaan muuttaa useimmat taajuusmuuttajan parametrit. Parametreja selataan [+/-]-painikkeilla. Parametrinumero vilkkuu valikkotilassa tapahtuvan selauksen aikana..5.6 Pika-asetusvalikko [QUICK MENU]-painikkeella voidaan muuttaa taajuusmuuttajan 2 eniten käytettyä parametria. Ohjelmoinnin jälkeen taajuusmuuttaja on useimmiten käyttövalmis. Pika-asetusvalikko käynnistetään painamalla [QUICK MENU]-painiketta Näyttötilassa. Pika-asetusvalikkoa selataan [+/-]- painikkeilla, ja data-arvot muutetaan painamalla ensin [CHANGE DATA] -painiketta, jonka jälkeen parametrin arvoa muutetaan [+/-]-painikkeilla. Pika-asetusten parametrit on lueteltu jaksossa Parametriluettelot: 8 MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki

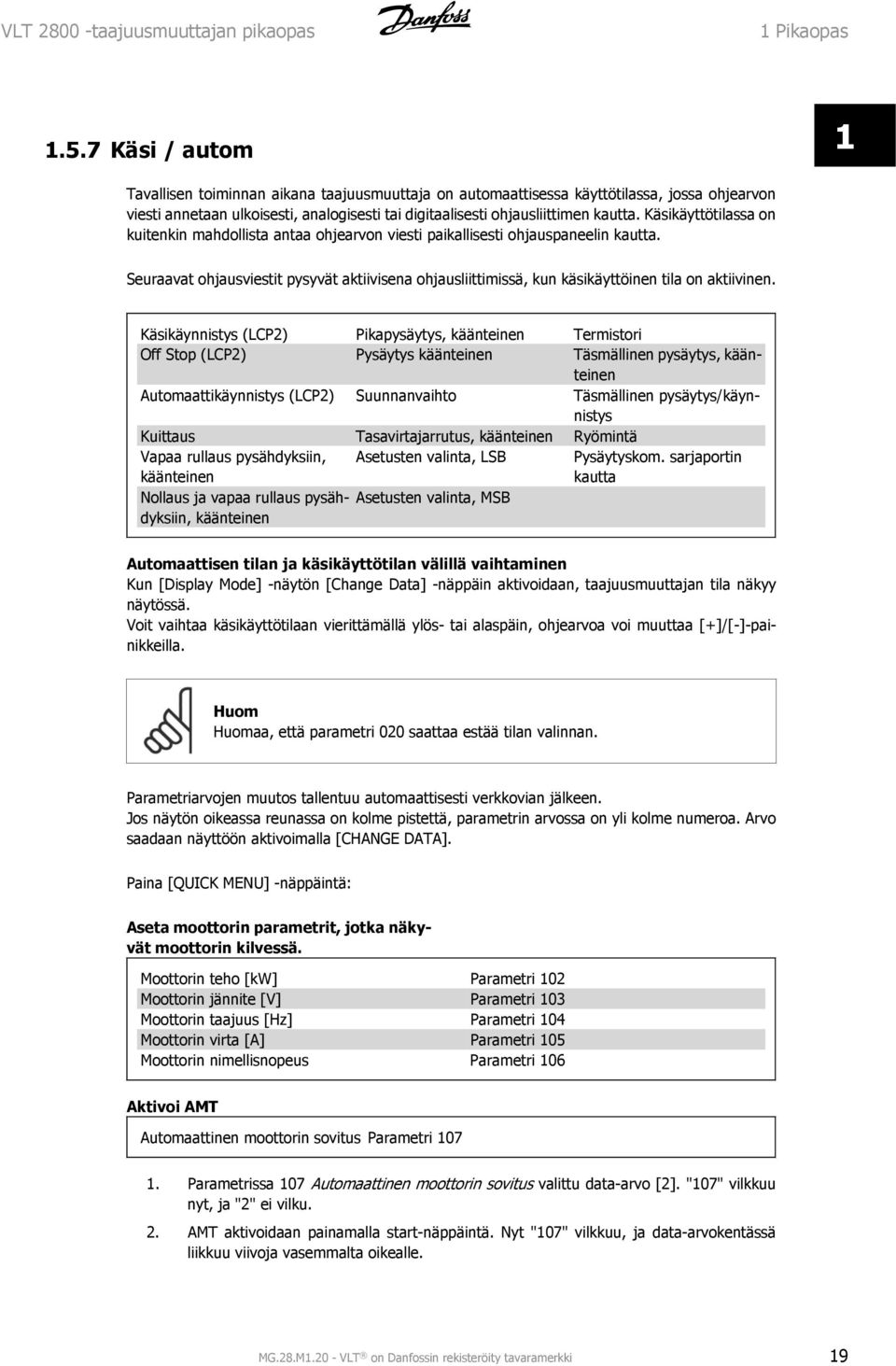

19 VLT taajuusmuuttajan pikaopas Pikaopas.5.7 Käsi / autom Tavallisen toiminnan aikana taajuusmuuttaja on automaattisessa käyttötilassa, jossa ohjearvon viesti annetaan ulkoisesti, analogisesti tai digitaalisesti ohjausliittimen kautta. Käsikäyttötilassa on kuitenkin mahdollista antaa ohjearvon viesti paikallisesti ohjauspaneelin kautta. Seuraavat ohjausviestit pysyvät aktiivisena ohjausliittimissä, kun käsikäyttöinen tila on aktiivinen. Käsikäynnistys (LCP2) Pikapysäytys, käänteinen Termistori Off Stop (LCP2) Pysäytys käänteinen Täsmällinen pysäytys, käänteinen Automaattikäynnistys (LCP2) Suunnanvaihto Täsmällinen pysäytys/käynnistys Kuittaus Tasavirtajarrutus, käänteinen Ryömintä Vapaa rullaus pysähdyksiin, käänteinen Asetusten valinta, LSB Pysäytyskom. sarjaportin kautta Nollaus ja vapaa rullaus pysähdyksiin, Asetusten valinta, MSB käänteinen Automaattisen tilan ja käsikäyttötilan välillä vaihtaminen Kun [Display Mode] -näytön [Change Data] -näppäin aktivoidaan, taajuusmuuttajan tila näkyy näytössä. Voit vaihtaa käsikäyttötilaan vierittämällä ylös- tai alaspäin, ohjearvoa voi muuttaa [+]/[-]-painikkeilla. aa, että parametri 020 saattaa estää tilan valinnan. Parametriarvojen muutos tallentuu automaattisesti verkkovian jälkeen. Jos näytön oikeassa reunassa on kolme pistettä, parametrin arvossa on yli kolme numeroa. Arvo saadaan näyttöön aktivoimalla [CHANGE DATA]. Paina [QUICK MENU] -näppäintä: Aseta moottorin parametrit, jotka näkyvät moottorin kilvessä. Moottorin teho [kw] Parametri 02 Moottorin jännite [V] Parametri 03 Moottorin taajuus [Hz] Parametri 04 Moottorin virta [A] Parametri 05 Moottorin nimellisnopeus Parametri 06 Aktivoi AMT Automaattinen moottorin sovitus Parametri 07. Parametrissa 07 Automaattinen moottorin sovitus valittu data-arvo [2]. "07" vilkkuu nyt, ja "2" ei vilku. 2. AMT aktivoidaan painamalla start-näppäintä. Nyt "07" vilkkuu, ja data-arvokentässä liikkuu viivoja vasemmalta oikealle. MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki 9

20 Pikaopas VLT taajuusmuuttajan pikaopas 3. Kun "07 jälleen on saanut data-arvon [0], AMT on loppuun suoritettu. Moottoritiedot tallennetaan [STOP/RESET] -painikkeen painalluksella. 4. Tämän jälkeen 07 vilkkuu ja sen data-arvo on [0]. Nyt voidaan jatkaa toimintaa. VLT malleissa ei ole AMT-toimintoa. Aseta ohjearvoalue Min. ohjearvo, RefMIN Parametri 204 Enimmäisohjearvo, RefMAX Parametri 205 Aseta ramppiaika Kiihdytysaika [s] Parametri 207 Hidastusaika [s] Parametri 208 Parametrissa 002 Paikallis-/kauko-ohjaus voidaan valita taajuusmuuttajan tilaksi Kauko-ohjaus [0], eli ohjausliitinten välityksellä, tai Paikallisohjaus [], eli ohjausyksikön avulla. Valitse ohjauspaikaksi Paikallisohjaus []. Paikallis-/kauko-ohjaus = Paikallinen [], par. 002 Aseta moottorin nopeus säätämällä paikallisohjearvoa. Paikallisohjearvo, par Moottorin käynnistys Käynnistä moottori painamalla [STARt]-painiketta. Aseta moottorin nopeus säätämällä parametria 003 Paikallisohjearvo. Tarkista, että moottorin akseli pyörii myötäpäivään. Ellei, vaihda mitkä tahansa moottorikaapelin kaksi vaihetta. Pysäytä moottori painamalla [STOP/RESET] -painiketta. Palaa näyttötilaan painamalla [QUICK MENU] -painiketta. [QUICK MENU] + [+] -painikkeita samanaikaisesti painettaessa päästään käsiksi kaikkiin parametreihin. 20 MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki

21 VLT taajuusmuuttajan pikaopas Pikaopas.7 Kytkentäesimerkkejä Lisää esimerkkejä on käyttöoppaassa (MG.27.Ax.yy)..7. Käynnistys/pysäytys Käynnistys/pysäytys liittimellä 8 ja vapaa rullaus pysähdyksiin liittimellä 27. Par. 302 Digitaalitulo = Käynnistys [7] Par. 304 Digitaalitulo = Vapaa rullaus pysähdyksiin, käänteinen [2] Kun halutaan Täsmällinen käynnistys/pysäytys, tehdään seuraavat asetukset: Par. 302 Digitaalitulo = Täsmällinen käynnistys/pysäytys [27] Par. 304 Digitaalitulo = Vapaa rullaus pysähdyksiin, käänteinen [2].8 Parametriluettelo Kaikki parametrit luetellaan seuraavassa. Tietoja muunnosindeksistä ja datatyypistä sekä lisäkuvauksia saat Käyttöoppaasta (MG.27.AX.YY) tai Suunnitteluoppaasta (MG.27.EX.YY). Ulkoinen tiedonsiirto, katso erityinen kirjallisuus (katso kohtaa Saatavana oleva kirjallisuus). Käytä parametrien muuttamiseen MCT-0- ja USB - RS485 -muunninta. MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki 2

22 Pikaopas VLT taajuusmuuttajan pikaopas 0-XX Toiminto/näyttö 0-0 Kieli *[0] Englanti [] Saksa [2] Ranska [3] Tanska [4] Espanja [5] Italia002 Paikallis-/kauko-ohjaus *[0] Kauko-ohjaus [] Paikallisohjaus 003 Paikallisohjearvo Jos par. 03 = [] tai [2]: 0 - fmax, *50 Hz Jos par. 03 = [3] tai [4]: RefMIN - RefMAX, *0,0 004 Aktiiviset asetukset [0] Tehdasasetukset *[] Asetukset [2] Asetukset 2 [3] Asetukset 3 [4] Asetukset 4 [5] Moniasetukset 005 Ohjelmointiasetukset [0] Tehdasasetukset *[] Asetukset [2] Asetukset 2 [3] Asetukset 3 [4] Asetukset 4 *[5] Aktiiviset asetukset 0-06 Asetusten kopiointi *[0] Ei kopiointia [] Kopioi asetuksiin kohteesta # [2] Kopioi asetuksiin 2 kohteesta # [3] Kopioi asetuksiin 3 kohteesta # [4] Kopioi asetuksiin 4 kohteesta # [5] Kopioi kaikkiin asetuksiin kohteesta # 007 LCP kopiointi *[0] Ei kopiointia [] Kaikkien parametrien lähetys [2] Kaikkien parametrien vastaanotto [3] Tehosta riippumattomien parametrien vastaanotto 008 Lähtötaajuuden skaalaus näytöllä 0,0-00,00, *, Suuri näytön lukema [0] Ei lukemaa [] Kokonaisohjearvo [%] [2] Kokonaisohjearvo [yksikkö] [3] Takaisinkytkentä [yksikkö] *[4] Taajuus [Hz] [5] Lähtötaajuus x skaalaus [6] Moottorin virta [A] [7] Momentti [%] [8] Teho [kw] [9] Teho [hv] [] Moottorin jännite [V] [2] DC-välipiirin jännite [V] [3] Moottorin lämpökuormitus [%] [4] Lämpökuormitus [%] [5] Käyntitunnit [tuntia] [6] Digitaalitulo [bin] [7] Analoginen tulo 53 [V] [9] Analoginen tulo 60 [ma] [20] Pulssiohjearvo [Hz] [2] Ulkoinen ohjearvo [%] [22] Tilasana [heksa] [25] Jäähdytysrivan lämpötila [ C] [26] Vikakoodi [heksa] [27] Ohjaussana [heksa] [28] Varoitussana [heksa] [29] Laajennettu tilasana [heksa] [30] Tietoliikenneoptiokortin varoitus [3] Pulssilukema 00 Pieni näytön rivi. Katso par *[7] Analoginen tulo 53 0 Pieni näytön lukema.2 Katso par *[6] Moottorin virta [A] 02 Pieni näytön lukema.3 *Katso par *[3] Tak.kytk. [yks] 03 Paikallisohjaus [0] Paikallisohjaus ei aktiivinen Parametrikatsaus 0 Momentin ominaiskäyrä *[] Jatkuva momentti [2] Muuttuva momentti matala [3] Muuttuva momentti keskimääräinen [4] Muuttuva momentti suuri [5] Muuttuva momentti matala alhaisella käynnistysmomentilla [6] Muuttuva momentti keskimääräinen alhaisella käynnistysmomentilla [7] Muuttuva momentti suuri alhaisella käynnistysmomentilla [8] Erikoismoottoritila 02 Moottorin teho PM,N 0,25-22 kw, *riippuu laitteesta 03 Moottorin jännite UM,N 200 V laitteille: V, *230 V 400 V laitteille: V, *400V 04 Moottorin taajuus fm,n Hz, *50 Hz 05 Moottorin virta IM,N 0,0 - IMAX, riippuu moottorista 06 Moottorin nimellisnopeus 00 - fm,n x 60 (maks rpm), riippuu par Automaattinen moottorin viritys, AMT *[0] Optimointi ei käytössä [] Optimointi käytössä 08 Staattorin resistanssi RS 0,000 - x,xxx Ω, *riippuu moottorista 09 Staattorin resistanssi XS 0,00 - x,xx Ω, *riippuu moottorista 7 Resonanssin vaimennus OFF - 00% *OFF% 9 Suuri käynnistysmomentti 0,0-0,5 s * 0,0 s 20 Käynnistysviive 0,0-0,0 s * 0,0 s 2 Käynnistystoiminto [0] Tasavirtapito käynnistysviiveen aikana [] Tasavirtajarrutus käynnistysviiveen aikana [] Paikallisohjaus ja avoin piiri ilman jättämän kompensointia [2] Kauko-ohjaus ja avoin piiri ilman jättämäkompensointia [3] Paikallisohjaus kuten par. 00 *[4] Kauko-ohjaus kuten par Paikallispysäytys [0] Ei aktiivinen *[] Aktiivinen 05 Paikallinen ryömintä *[0] Ei aktiivinen [] Aktiivinen 06 Paikallinen suunnanvaihto *[0] Ei aktiivinen [] Aktiivinen 07 Laukaisun paikallinen nollaus [0] Ei aktiivinen *[] Aktiivinen 08 Datamuutosten lukitus *[0] Ei lukittu [] Lukittu 09 Toimintatila virtaa kytkettäessä, paikallisohjaus [0] Automaattinen uudelleenkäynnistys, käytä tallennettua ohjearvoa *[] Pakkopysäytys, käytä tallennettua ohjearvoa [2] Pakkopysäytys, aseta ohjearvoksi Käsikäyttö *[0] Ei aktiivinen [] Aktiivinen 024 Käyttäjän määrittämä pika-asetusvalikko *[0] Ei aktiivinen [] Aktiivinen 025 Pika-asetusvalikon asetukset Arvo 0-999, *000 Kuorma ja moottori 00 Konfiguraatio *[0] Avoimen piirin nopeudenohjaus [2] Suljetun piirin nopeudenohjaus [3] Suljetun piirin prosessinohjaus 22 MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki

23 VLT taajuusmuuttajan pikaopas Pikaopas *[2] Vapaa rullaus käynnistysviiveen aikana [3] Käynnistystaajuus/-jännite myötäpäivään [4] Käynnistystaajuus/-jännite ohjearvon suuntaan 22 Toiminto pysäytettäessä *[0] Vapaa rullaus [] Tasavirtapito 23 Min. taajuus, jolla toiminto pysäytettäessä aktivoituu 0, - 0 Hz, *0, Hz 26 Tasavirtajarrutusaika 0-60 s, *0 s 27 Tasavirtajarrutuksen alkamistaajuus 0,0 (OFF) - Par. 202, *OFF 28 Moottorin lämpösuojaus *[0] Ei suojausta [] Termistorin varoitus [2] Termistorin laukaisu [3] ETR-varoitus [4] ETR-laukaisu [5] ETR-varoitus 2 [6] ETR-laukaisu 2 [7] ETR-varoitus 3 [8] ETR-laukaisu 3 [9] ETR-varoitus 4 [0] ETR-laukaisu 4 30 Käynnistystaajuus 0,0-0,0 Hz, *0,0 Hz 3 Käynnistysjännite 0,0-200,0 V, *0,0 V 32 Tasavirtajarrun jännite 0-00% tasavirtajarrun maksimijännitteestä, *0% 33 Käynnistysjännite 0,00-00,00 V, *riippuu laitteesta 34 Kuorman kompensointi 0,0-300,0%, 00,0% 35 Jännite-/taajuussuhde 0,00-20,00 at Hz, *riippuu laitteesta 36 Jättämäkompensointi 0-50 % * 00 % % nimellisestä jättämäkompensoinnista, *00% 37 Tasavirtapidon jännite 0-00 % tasavirtapidon maksimijännitteestä, *0 % 38 Jarrun laukaisuarvo 0,5-32,0/000,0 Hz, *3,0 Hz 39 Jarrun kytkentätaajuus 0,5-32,0/000,0 Hz, *3,0 Hz 40 Virta, minimiarvo 0 % - 00 % vaihtosuuntaajan lähtövirrasta 42 Vuotoreaktanssi XL 0,000 - xxx,xxx Ω, *riippuu moottorista 43 Sisäisen puhaltimen ohjaus *[0] Automaattinen [] Aina päällä [2] Aina poissa käytöstä 44 Vaihtovirtajarrutuksen vahvistus,00 -,50, *,30 46 Jännitevektorin resetointi *[0] Ei käytössä [] Kuittaus Ohjearvot ja rajat 200 Lähtötaajuusalue *[0] Vain myötäpäivään, 0-32 Hz [] Molemm. suunnat, 0-32 Hz [2] Vain vastapäivään, 0-32 Hz [4] Molemm. suunnat, Hz [5] Vain vastapäivään, Hz 20 Lähtötaajuuden alaraja, fmin 0,0 - fmax, *0,0 Hz 202 Lähtötaajuuden yläraja, FMAX fmin - 32/000 Hz (par. 200 Lähtötaajuusalue, 32 Hz 203 Ohjearvon alue [0] Min. ohjearvo - Maks. ohjearvo [] Analoginen tulo 53 -maks. ohjearvo - +maks. ohjearvo 204 Minimiohjearvo, RefMIN Par. 00 [0] ,000 - par. 205 RefMAX, *0,000 Hz Par. 00 []/[3], -par. 44 Minimitakaisinkytkentä - par. 205 RefMAX, *0,000 rpm/par Maksimiohjearvo, RefMAX Par. 00 [0]. Par. 204 RefMIN - 000,000 Hz, *50,000 Hz Par. 00 []/[3]. Par. 204 RefMIN - Par. 45 Maks. takaisinkytkentä, *50,000 rpm/par Ramppityyppi *[0] Lineaarinen [] Sinimuotoinen [2] Sin Rampin nousuaika 0, ,00 s, * 3,00 s (VLT ), * 0,00 ( ) 208 Rampin laskuaika 0, ,00 s, * 3,00 s (VLT ), * 0,00 ( ) 209 Rampin nousuaika 2 0, ,00 s, * 3,00 s (VLT ), * 0,00 ( ) 20 Rampin laskuaika 2 0, ,00 s, * 3,00 s (VLT ), * 0,00 ( ) 2 Ryöminnän ramppiaika 0, ,00 s, * 3,00 s (VLT ), * 0,00 ( ) 22 Pikapysäytyksen rampin laskuaika 0, ,00 s, * 3,00 s (VLT ), * 0,00 ( ) 23 Ryömintätaajuus 0,0 - Par. 202 Lähtötaajuuden yläraja, fmax 24 Ohjearvotoiminto *[0] Summa [] Suhteellinen [2] Ulkoinen/esivalittu Esivalittu ohjearvo -4 0,0-400,0 Hz * 0,0 Hz-00,00 % - +00,00 %, * 0,00 % 29 Kiinniajon/hidastuksen ohjearvo 0,00-00 % annetusta ohjearvosta, * 0,00 % 22 Virran raja, ILIM 0 - xxx,x % par. 05, * 60% 223 Varoitus, pieni virta, ILOW 0,0 - par. 224 Varoitus: Suuri virta, IHIGH, * 0,0 A 224 Varoitus: Suuri virta, IHIGH 0 - IMAX, * IMAX 225 Varoitus: Alhainen taajuus, flow 0,0 - par. 226 Varoitus: Suuri taajuus, fhigh, *0,0 Hz 226 Varoitus: Suuri taajuus fhigh Jos par. 200 = [0]/[]. Par. 225 flow - 32 Hz, * 32,0 Hz Jos par. 200 [2]/[3]. Par 225 flow Hz, * 32,0 Hz 227 Varoitus: Alhainen takaisinkytkentä, FBLOW 0,0-400,0 Hz * 0,0 Hz ,000 - par. 228 Varoitus: FBHIGH, * -4000, Varoitus: Suuri takaisinkytkentä, FBHIGH Par. 227 Varoitus: FBLOW ,000, * 4000, Taajuuden ohituksen kaistanleveys 0 (OFF) - 00 Hz, * 0 Hz Taajuuden ohitus Hz, *0,0 Hz Tulot ja lähdöt 302 Liitin 8 Digitaalitulo [0] Ei toimintoa [] Kuittaus [2] Rullaus pysähdyksiin, käänteinen [3] Kuittaus ja vapaa rullaus pysähdyksiin, käänteinen [4] Pikapysäytys, käänteinen [5] Tasavirtajarrutus, käänteinen [6] Pysäytys, käänteinen *[7] Käynnistys [8] Pulssikäynnistys [9] Suunnanvaihto [0] Suunnanvaihto [] Käynnistys myötäpäivään [2] Käynnistys vastapäivään [3] Ryömintä [4] Ohjearvon lukitus [5] Lähtötaajuuden lukitus [6] Nopeus ylös [7] Nopeus alas [9] Kiinniajo MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki 23

24 Pikaopas VLT taajuusmuuttajan pikaopas [20] Hidastus [2] Ramppi 2 [22] Esival. ohjearvo, LSB [23] Esival. ohjearvo, MSB [24] Esiv. ohjearvo käyt. [25] Termistori [26] Tarkka pysäytys [27] Tarkka käynnistys pysäytys [3] Asetusten valinta, LSB [32] Asetusten valinta, MSB [33] Kuittaus ja käynnistys [34 Pulssilaskurin käynnistys 303 Liitin 9 digitaalitulo Katso par. 302 * [9] Suunnanvaihto 304 Liitin 27, digitaalitulo [0] Ei toimintoa [] Kuittaus [2] Rullaus, käänteinen *[3] Rull. ja noll., käänt. [4] Pikapysäytys, käänt. [5] Tasav.jarru, käänt. [6] Pysäytys, käänt. [7] Käynnistys [8] Pulssikäynnistys [9] Suunnanvaihto [0] Suunnanvaihto [] Käynnistys myötäpäivään [2] Käynnistys vastapäivään [3] Ryömintä [4] Ohjearvon lukitus [5] Lähtötaajuuden lukitus [6] Nopeus ylös [7] Nopeus alas [9] Kiinniajo [20] Hidastus [2] Ramppi 2 [22] Esival. ohjearvo, LSB [23] Esival. ohjearvo, MSB [24] Esiv. ohjearvo käyt. [25] Termistori [26] Tarkka pysäytys [27] Tarkka käynn. pys. [3] Asetusten valinta, LSB [32] Asetusten valinta, MSB [33] Kuittaus ja käynnistys [34 Pulssilaskurin käynnistys 305 Liitin 29, digitaalitulo Katso par. 305 * [3] Ryömintä 307 Liitin 33, digitaalitulo *[0] Ei toimintoa [] Kuittaus [2] Rullaus pysähdyksiin, käänteinen [3] Kuittaus ja vapaa rullaus pysähdyksiin, käänteinen [4] Pikapysäytys, käänteinen [5] Tasav.jarrutus, käänt. [6] Pysäytys, käänt. [7] Käynnistys [8] Pulssikäynnistys [9] Suunnanvaihto [0] Suunnanvaihto [] Käynnistys myötäpäivään [2] Käynnistys vastapäivään [3] Ryömintä [4] Ohjearvon lukitus [5] Lähtötaajuuden lukitus [6] Nopeus ylös [7] Nopeus alas [9] Kiinniajo [20] Hidastus [2] Ramppi 2 [22] Esival. ohjearvo, LSB [23] Esival. ohjearvo, MSB [24] Esiv. ohjearvo käyt. [28] Pulssiohjearvo [29] Pulssitakaisinkytkentä [30] Pulssitulo [3] Asetusten valinta, LSB [32] Asetusten valinta, MSB [33] Kuittaus ja käynnistys 308 Liitin 53, analogiatulon jännite [0] Ei toimintoa *[] Ohjearvo [2] Takaisinkytkentä [3] Pyyhkäisytoiminto 309 Liitin 53, min. skaalaus 0,0-0,0 V, * 0,0 V 30 Liitin 53, maks. skaalaus 0,0-0,0 V, * 0,0 V [0] Hälytys [] Lähtötaajuus suurempi kuin flow [2] Lähtötaajuus pienempi kuin fhigh [3] Lähtövirta suurempi kuin ILOW [4] Lähtövirta pienempi kuin IHIGH par. 224 [5] Takaisinkytkentä suurempi kuin FBLOW [6] Takaisinkytkentä pienempi kuin FBHIGH par. 228 [7] Rele 23 [8] Suunnanvaihto [9] Lämpövaroitus [20] Paikallisohjaus [22] Taajuusalueen ulkopuolella par. 225/226 [23] Virta-alueen ulkopuolella [24] Takaisinkytkentäalueen ulkopuolella [24] Mekaanisen jarrun ohjaus [25] Ohjaussana, bitti 327 Pulssiohjearvo/takaisinkytkentä Hz, * 5000 Hz 328 Maksimipulssi Hz, * 5000 Hz 34 Digitaali-/pulssilähtö, liitin 46 [0] Ohjaus valmiina Par. [0] - [20], katso par. 323 [2] Pulssiohjearvo Par. [22] - [25], katso par. 323 [26] Pulssitakaisinkytkentä [27] Lähtötaajuus [28] Pulssivirta [29] Pulssiteho [30] Pulssilämpötila 342 Liitin 46, maks. pulssiskaalaus Hz, * 5000 Hz 343 Täsmällinen pysäytystoiminto *[0] Tarkka ramppipys. [] Lask. pysäytys ja nollaus [2] Lask. pysäytys, ei nollausta [3] Nop. komp. lask. pysäytys [4] Nop. komp. pys. ja nollaus [5] Nop. komp. pys., ei nollausta 344 Laskurin arvo , * pulssia 349 Nop. kompensointiviive 0 ms - 00 ms, * 0 ms Erikoistoiminnot 34 Liitin 60, analogisen tulon virta [0] Ei toimintoa [] Ohjearvo *[2] Takaisinkytkentä [0] Pyyhkäisytoiminto 35 Liitin 60, min. skaalaus 0,0-20,0 ma, * 4,0 ma 36 Liitin 60, maks. skaalaus 0,0-20,0 ma, * 20,0 ma 37 Aikavalvonta - 99 s * 0 s 38 *[0] Ei toimintoa [] Lähtötaajuuden lukitus [2] Pysäytys [3] Ryömintä [4] Maks. nopeus [5] Pysäytys ja laukaisu 39 Analogialähtö, liitin 42 [0] Ei toimintoa [] Ulkoinen ohjearvo min. - maks ma [2] Ulkoinen ohjearvo min. - maks ma [3] Takaisinkytkentä min. - maks ma [4] Takaisinkytkentä min. - maks ma [5] Lähtötaajuus 0 - maks ma [6] Lähtötaajuus 0 - maks ma *[7] Lähtötaajuus 0 - IINV 0-20 ma [8] Lähtövirta 0 - IINV 4-20 ma [9] Lähtöteho 0-PM,N 0-20 ma [0] Lähtöteho 0-PM,N 4-20 ma [] Vaihtosuuntaajan lämpötila C 0-20 ma [2] Vaihtosuuntaajan lämpötila C 4-20 ma 323 Relelähtö -3 [0] Ei toimintoa *[] Ohjaus valmiina [2] Ota käyttöön / ei varoitusta [3] Käy [4] Käy ohjearvolla, ei varoitusta [5] Käy, ei varoitusta [6] Käy ohjearvoalueella, ei varoituksia [7] Valmiina - verkkojännite alueella [8] Hälytys tai varoitus [9] Virta yli virtarajan 24 MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki

25 VLT taajuusmuuttajan pikaopas Pikaopas 400 Jarrutoiminto [0] Ei käytössä [] Vastusjarru [4] Vaihtovirtajarru [5] Kuorman jako 405 Kuittaustoiminto *[0] Manuaalinen kuittaus [] Automaattinen kuittaus x [3] Automaattinen kuittaus x 3 [0] Automaattinen kuittaus x 0 [] Kuittaus käynnistettäessä 406 Automaattinen uudelleenkäynnistysaika 0-0 s, * 5 s 409 Laukaisuviive ylivirralla, ILIM 0-60 s (6 = OFF), * OFF 4 Kytkentätaajuus Hz (VLT ), * 4500 Hz Hz (VLT ), * 4500 Hz 42 Muuttuva kytkentätaajuus *[2] Ilman LC-suodatinta [3] LC-suodatin kytketty 43 Ylimodulointitoiminto [0] Ei käytössä *[] Käytössä 44 Minimitakaisinkytkentä, FBMIN ,000 - par. 45, FBMAX, * 0, Maksimitakaisinkytkentä, FBMAX FBMIN ,000, * 500, Prosessiyksiköt *[0] Ei yksikköä [] % [2] ppm [3] rpm [4] bar [5] jaksoa/min [6] pulssia/s [7] yksikköä/s [8] yksikköä/min [9] yksikköä/h [0] C [] Pa [2] I/s [3] m 3 /s [4] l/min [5] m 3 /min [6] l/h [7] m 3 /h [8] kg/s [9] kg/min [20] kg/h [2] t/min [22] t/h [23] metriä [24] Nm [25] m/s [26] m/min [27] F [28] In wg [29] Gal/s [30] Ft 3 /s [3] Gal/min[32] Ft 3 /min [33] Gal/h [34] Ft 3 /h [35] Lb/s [36] Lb/min [37] Lb/h [38] Lb ft [39] Ft/s [40] Ft/min 47 Nopeuden PID - suhteellinen vahvistus 0,000 (OFF) -,000, * 0,00 48 Nopeuden PID - sisäinen aika 20,00-999,99 ms (000 - OFF), * 00 ms 49 Nopeuden PID - derivointiaika 0,00 (OFF) - 200,00 ms, * 20,00 ms 420 Nopeuden PID - D-vahvistuksen raja 5,0-50,0, * 5,0 42 Nopeuden PID - alipäästösuodatusaika ms, * 00 ms 456 Jarrutusjännitteen alennus 0-25 V jos 200 V, * V jos 400 V, * 0 46 Takaisinkytkennän muunnos *[0] Lineaarinen [] Neliöjuuri 462 Parannettu nukahdustila-ajastin Arvo s, * 0 = OFF 463 Asetuspisteen korjaus %, * 00 % asetuspisteestä 464 Käynnistyspaine Par. 204, RefMIN - par Asetuspiste, * Pumpun minimitaajuus Arvo par. 20, fmin - par. 202 fmax (Hz), * Pumpun maksimitaajuus Arvo par. 20, fmin - par. 202 fmax (Hz), * Pumpun minimiteho 0-500,000 W, * Pumpun maksimiteho 0-500,000 W, * Ei virtaustehon kompensointia 0,0-2, *,2 470 Kuivakäytön aikakatkaisu 5-30 s, * 3 = OFF 47 Kuivakäytön lukitusajastin 0,5-60 min., * 30 min. 484 Alkukiihdytys OFF/000. s - 360,0 s, * OFF 485 Täyttönopeus OFF/000000, ,999 (yks/s), * OFF 486 Täysi asetuspiste Par par. 205, * par Jännite U 0,0-999,0 V, * par Taajuus F 0,0 - par. 426, Taajuus F2, * par Jännite U2 0,0-999,0 V, * par Taajuus F2 Par. 424, Taajuus F - Par. 428, Taajuus F3, * par Jännite U3 0,0-999,0 V, * par Taajuus F3 Par. 426, Taajuus F2-000 Hz, * par Prosessin PID:n normaali/käänteinen ohjaus *[0] Normaali [] Käänteinen 438 Processin PID:n Anti Windup [0] Ei aktiivinen [] Aktiivinen Prosessin PID:n käynnistystaajuus fmin - fmax (par par. 202), * par Prosessin PID:n suhteellinen vahvistus 0,0-0,00, * 0,0 44 Prosessin PID integrointiaika 0,00 (OFF) - 0,00 s, * OFF 442 Prosessin PID:n derivointiaika 0,00 (OFF) - 0,00 s, * 0,00 s 443 Prosessin PID deriv. vahv.raja 5,0-50,0, * 5,0 444 Prosessin PID alipäästösuodatusaika 0,02-0,00, * 0, Kytk. pyör. moott. *[0] OFF [] OK - sama suunta [2] OK - molemmat suunnat [2] Tasavirtajarru ja käynnistys 45 Nopeuden PID eteenpäinsyötön tekijä %, * 00 % 452 Ohjaimen alue %, * 0 % MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki 25

26 Pikaopas VLT taajuusmuuttajan pikaopas.9. Varoitukset/Hälytysviestit Nro Kuvaus WA T Ongelman syy 2 Elävä nolla -vika (LIVE ZE- RO ERROR) X X X Jännite- tai virtasignaali liittimessä 53 tai 60 on alle 50 % ennalta asetetusta arvosta. 4 Vaihevika (MAINS PHASE X X X Vaihe puuttuu verkkojännitteen puolella. LOSS) 5 Varoitus suuresta jännitteestä X Välipiirin jännite ylittää asetetun rajan. (DC LINK VOLTAGE HIGH) 6 Varoitus pienestä jännitteestä X Välipiirin jännite alittaa asetetun rajan. (DC LINK VOLTAGE LOW) 7 Ylijännite (DC LINK OVER- X X X Välipiirin jännite ylittää asetetun rajan. VOLT) 8 Alijännite (DC LINK UNDER- X X X Välipiirin jännite alittaa asetetun rajan. VOLT) 9 Vaihtosuuntaaja ylikuormittunut (VLT:N YLIKUORMI- X X Taajuusmuuttaja on lähellä laukaisua ylikuormituksen vuoksi. TUS) 0 Moottorin ylikuormitus X X Moottori on liian kuuma ylikuormituksen vuoksi. ( MOTOR, TIME) Moottorin termistori (MO- TOR THERMISTOR) X X Joko moottori on ylikuumentunut tai termistori on irrotettu. 2 Virran raja (CURRENT LI- MIT) X X Lähtövirta on suurempi kuin par. 22 asetettu arvo. 3 Ylivirta (OVERCURRENT) X X X Hetkellisen maksimivirran raja-arvo on ylittynyt. 4 Maavika (EARTH FAULT) X X Purku lähtövaiheista maahan. 5 Virtalähdevika (SWITCH X X Vika teholähteessä. MODE FAULT) 6 Oikosulku (CURR.SHORT CIRCUIT) X X Oikosulku moottorin liittimissä tai moottorin sisällä. 7 Sarjaliikenteen aikavalvonta X X Ei sarjaliikennettä taajuusmuuttajaan. (STD BUS TIMEOUT) 8 HPFB-väylän aikavalvonta X X Ei sarjaliikennettä tietoliikenneoptiokorttiin. (HPFB TIMEOUT) 33 Poissa taajuusalueelta (OUT FREQ RNG/ROT LIM) X Lähtötaajuus on saavuttanut joko par. 20 tai par. 202 asetetun rajan. 34 HPFB-väylävika (PROFIBUS OPT. FAULT) 35 Liian suuri jännitepiikki (IN- RUSH FAULT) 36 Liian korkea lämpötila (OVERTEMPERATURE) Sisäinen vika (INTERNAL FAULT ) X X Vika esiintyy ainoastaan Fieldbus-optiolla varustetuissa laitteissa. katso parametri 953, Fieldbuskäsikirja. X X Kytketty verkkovirtaan liian monta kertaa minuutin aikana. X X Lämpötilan yläraja on ylittynyt. X X Ota yhteys Danfossiin. W: Varoitus, A: Hälytys, T: Laukaisu lukittu 26 MG.28.M.20 - VLT on Danfossin rekisteröity tavaramerkki
