Asennus-, mittaus-, säätö- ja huolto-ohjeet
|
|
- Riikka Väänänen
- 7 vuotta sitten
- Katselukertoja:
Transkriptio

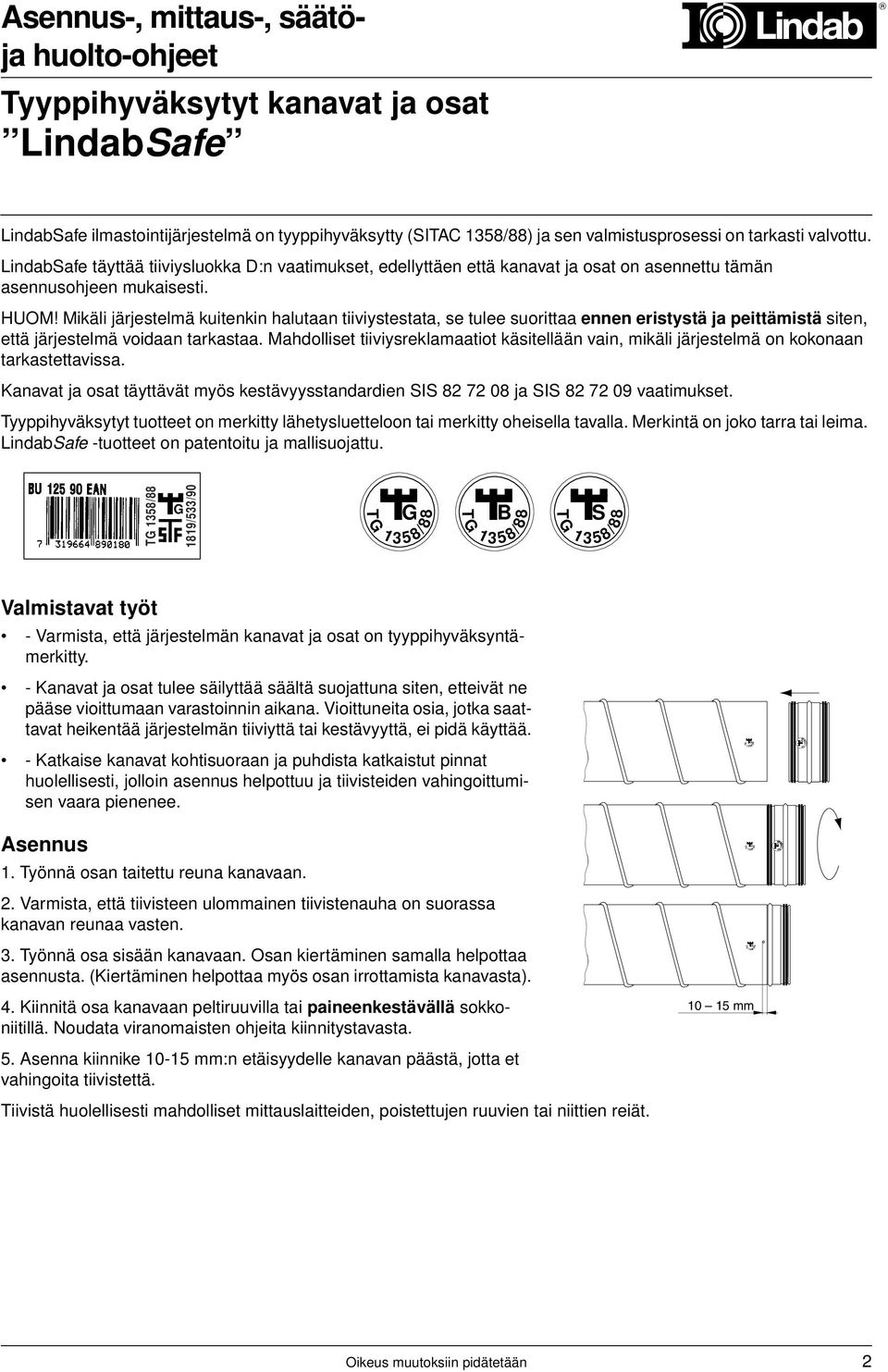

1 -, mittaus-, säätö- ja sivu Tyyppihyväksytyt kanavat ja osat LindabSafe 2 Puhdistusluukut EPFH, ESHU, KCU, KCIVU, KCRU och KC 4 EPFH bajonettiliitoksella 5 KCIVU, KCU, EPFH och KC 6 Äänenvaimentimet SLU, SLVU, SLBU, SLVBU, SLGU, SLBGU, BSLU, BSLVU, SLKNU och LRCA 7 Säätöpellit DRU, DSU, DTU, DTHU, DTBU, DTBCU, DTPU, PSDRU, TDRU, TDSU, TASU, TATU och TATBU 8 LKSR 9 Vakio- ja muuttuvan ilmavirran säätimet KLU, KL2EU, KLVU, KLTEU och KLTPU 10 Mittausyhteet MBU och MBFU 11 Mittausyhteet FMU och FMDRU 13 Säätöpelti mittausyhteellä FMDU 15 Kanavajärjestelmät LindabTransfer 17 Työntöpellit SKHTR och SKPTR 18 Liitinyhde SVK 19 Siirtoilmalaitteet OLC 20 OLR 21 VMA rev 3
2 G G G T G T G -, mittaus-, säätöja Tyyppihyväksytyt kanavat ja osat LindabSafe LindabSafe ilmastointijärjestelmä on tyyppihyväksytty (SITAC 1358/88) ja sen valmistusprosessi on tarkasti valvottu. LindabSafe täyttää tiiviysluokka D:n vaatimukset, edellyttäen että kanavat ja osat on asennettu tämän asennusohjeen mukaisesti. HUOM! Mikäli järjestelmä kuitenkin halutaan tiiviystestata, se tulee suorittaa ennen eristystä ja peittämistä siten, että järjestelmä voidaan tarkastaa. Mahdolliset tiiviysreklamaatiot käsitellään vain, mikäli järjestelmä on kokonaan tarkastettavissa. Kanavat ja osat täyttävät myös kestävyysstandardien SIS ja SIS vaatimukset. Tyyppihyväksytyt tuotteet on merkitty lähetysluetteloon tai merkitty oheisella tavalla. Merkintä on joko tarra tai leima. LindabSafe -tuotteet on patentoitu ja mallisuojattu. TG 1358/88 G 1819/533/90 T G G / 8 8 T G B / 8 8 T G S / 8 8 Valmistavat työt - Varmista, että järjestelmän kanavat ja osat on tyyppihyväksyntämerkitty. - Kanavat ja osat tulee säilyttää säältä suojattuna siten, etteivät ne pääse vioittumaan varastoinnin aikana. Vioittuneita osia, jotka saattavat heikentää järjestelmän tiiviyttä tai kestävyyttä, ei pidä käyttää. - Katkaise kanavat kohtisuoraan ja puhdista katkaistut pinnat huolellisesti, jolloin asennus helpottuu ja tiivisteiden vahingoittumisen vaara pienenee. TG /8 8 G / Työnnä osan taitettu reuna kanavaan. 2. Varmista, että tiivisteen ulommainen tiivistenauha on suorassa kanavan reunaa vasten. 3. Työnnä osa sisään kanavaan. Osan kiertäminen samalla helpottaa asennusta. (Kiertäminen helpottaa myös osan irrottamista kanavasta). 4. Kiinnitä osa kanavaan peltiruuvilla tai paineenkestävällä sokkoniitillä. Noudata viranomaisten ohjeita kiinnitystavasta. 5. Asenna kiinnike mm:n etäisyydelle kanavan päästä, jotta et vahingoita tiivistettä. Tiivistä huolellisesti mahdolliset mittauslaitteiden, poistettujen ruuvien tai niittien reiät. TG /8 8 TG / mm G T G / /8 8 Oikeus muutoksiin pidätetään 2
3 Tyyppihyväksytyt kanavat ja osat LindabSafe Vihje Usein asennusta voidaan yksinkertaistaa sovittamalla järjestelmän osat toisiinsa lattialla ennen kuin ne nostetaan paikoilleen. Koko Ø [mm] Muilla kuin LindabSafe -tiivisteillä varustetut osat Tietyt osat, kuten lähtökaulus PSU, T-kappaleet TSTCU, TSTU sekä lähtökaulukset ILRU, ILU, ILF, on varustettu erityyppisin tiivistein kuin LindabSafe -tuotteet. Nämä osat on tiivistettävä kuten muutkin LindabSafe -tuoteperheeseen kuulumattomat osat (ks. alla). Muiden kuin LindabSafe -osien käyttö Järjestelmässä voidaan käyttää vain vähäisessä määrin osia, jotka eivät täytä tiiviysluokka D:n vaatimuksia. Tällaisia osia käytettäessä on niiden tiiviys- ja kestävyysominaisuudet tarkistettava ja ne on tiivistettävä siten, että ne varmasti täyttävät tiiviysluokka D:n vaatimukset. Tiivistyksessä on käytettävä kestäviä ja pysyvästi elastisia tiivistysaineita. Vähimmäiskiinnitysjaot Kiinnikkeiden vähimmäismäärä tarvittavan tiiviyden saavuttamiseksi (kpl) HUOM! Tarpeellisen kestävyyden saavuttamiseksi tarvitaan useimmiten suurempi määrä kiinnikkeitä ripus tustavasta riippuen Jaot perustuvat Statens Provningsanstaltenin suorittamiin testeihin standardeille SIS ja SIS Koko Ø [mm] Eristämätön kanava Ilman liitosta Liitoksella Eristetty kanava Ilman liitosta Liitoksella [m] [m] [m] [m] 63 2,4 2,0 2,0 2,0 80 3,0 2,4 2,4 2, ,0 3,0 2,4 2, ,0 3,0 3,0 2, ,0 3,0 3,0 2, ,0 3,0 3,0 3, ,0 3,0 3,0 3, ,0 3,0 3,0 3, ,0 3,0 3,0 3, ,0 3,0 3,0 3, ,0 3,0 3,0 3, ,0 3,0 3,0 3, ,0 3,0 3,0 3, ,0 3,0 3,0 3, ,0 3,0 3,0 3,0 3 Oikeus muutoksiin pidätetään
4 Puhdistusluukut EPFH, ESHU, KCU, KCIVU, KCRU, KC Puhdistusluukkujen asennus on helpointa, jos niitä kierretään samalla kun ne työnnetään kanavaan. Puhdistusluukkujen irrotuksessa kiertäminen vetämisen yhteydessä helpottaa työtä (ei koske KCRU:ta). Puhdistusluukut eivät normaalisti kaipaa huoltoa. Ne tulee kuitenkin puhdistaa kanavajärjestelmän puhdistuksen yhteydessä. Oikeus muutoksiin pidätetään 4
5 Puhdistusluukku EPFH bajonettiliitoksella Luukku voidaan asentaa yksinkertaisesti työntämällä se paikalleen. Mikäli kuitenkin on olemassa irtoamisen vaara (esim. ylipaineen takia), luukku tulee kiinnittää kahdella sokkoniitillä: Työnnä luukku paikalleen sopivaan asentoon. Luukun tulee asettua tasaisesti.. Merkitse niittien paikat. Poista luukku ja poraa reiät niiteille.. Kiinnitä niitit reikiin. Käytä painetiivistä niittiä esim. 4,0 x 9,5 mm. Aseta luukku niittiurien kohdalle ja käännä luukkua myötäpäivään, siten että se lukittuu paikalleen. 5 Oikeus muutoksiin pidätetään
6 Puhdistusluukut KCIVU, KCU, EPFH, KC Palotekniset asennusohjeet Eri puhdistusluukut soveltuvat eri paloluokkiin. Luukun etiketissä on merkintä paloluokasta. Joissain tapauksissa paloluokan vaatimukset edellyttävät tiettyä vähimmäisetäisyyttä palonaroista materiaaleista joko rakenteissa tai kiinteissä sisustuksissa. Jotta kanavajärjestelmä täyttää tietyn paloluokan vaatimukset, tulee puhdistusluukkujen olla vähintään samassa paloluokassa kuin muun järjestelmän. Kanavajärjestelmän paloeristyksen yhteydessä: a) eriste on kiinnitettävä tiivisti puhdistusluukun pintaan. Rakojen syntymisen riski on suurin, mikäli eristeessä on liitos puhdistusluukun kohdalla. Puhdistusluukku Eriste tiiviisti luukun pinnassa Puhdistusluukku Liitos eristeessä Varo raon syntymistä Eriste Eriste Eriste Varo raon syntymistä b) Eristeen pinnan tulle olla samalla korkeudella luukun pinnan kanssa. Luukun pinta Eriste Eriste Puhdistusluukku Kanavan seinä Oikeus muutoksiin pidätetään 6
7 Äänenvaimentimet SLU, SLVU, SLBU, SLVBU, SLGU, SLBGU, BSLU, BSLVU, SLKNU, LRCA Äänenvaimentimet täyttävät tiiviysluokka D:n vaatimukset, mikäli ne on asennettu LindabSafe -asennusohjeen mukaisesti. Mikäli kanavaliitoksen koko on 400 tai suurempi, tulee irralliset liitososat kiinnittää äänenvaimentimeen ennen asennusta. Äänenvaimennusarvot on laskettu asennuksessa suoraan kanavaan. Mikäli asennus tapahtuu diffuusiin äänikenttään (esim. heti puhaltimen tai käyrän perään), vaimennusarvot ovat luetteloarvoja paremmat. Asennettaessa kaksi äänenvaimentajaa linjaan toistensa perään ei vaimennusarvoja voida laskea yhteen. Karkeasti ottaen toisen vaimentimen tuoma vaimennuksen lisäys on vain muutama db 1000 Hz:n tasolla ja noin 10 db korkeammilla ja matalammilla frekvensseillä. Äänenvaimentimet eivät normaalisti kaipaa huoltoa. 7 Oikeus muutoksiin pidätetään

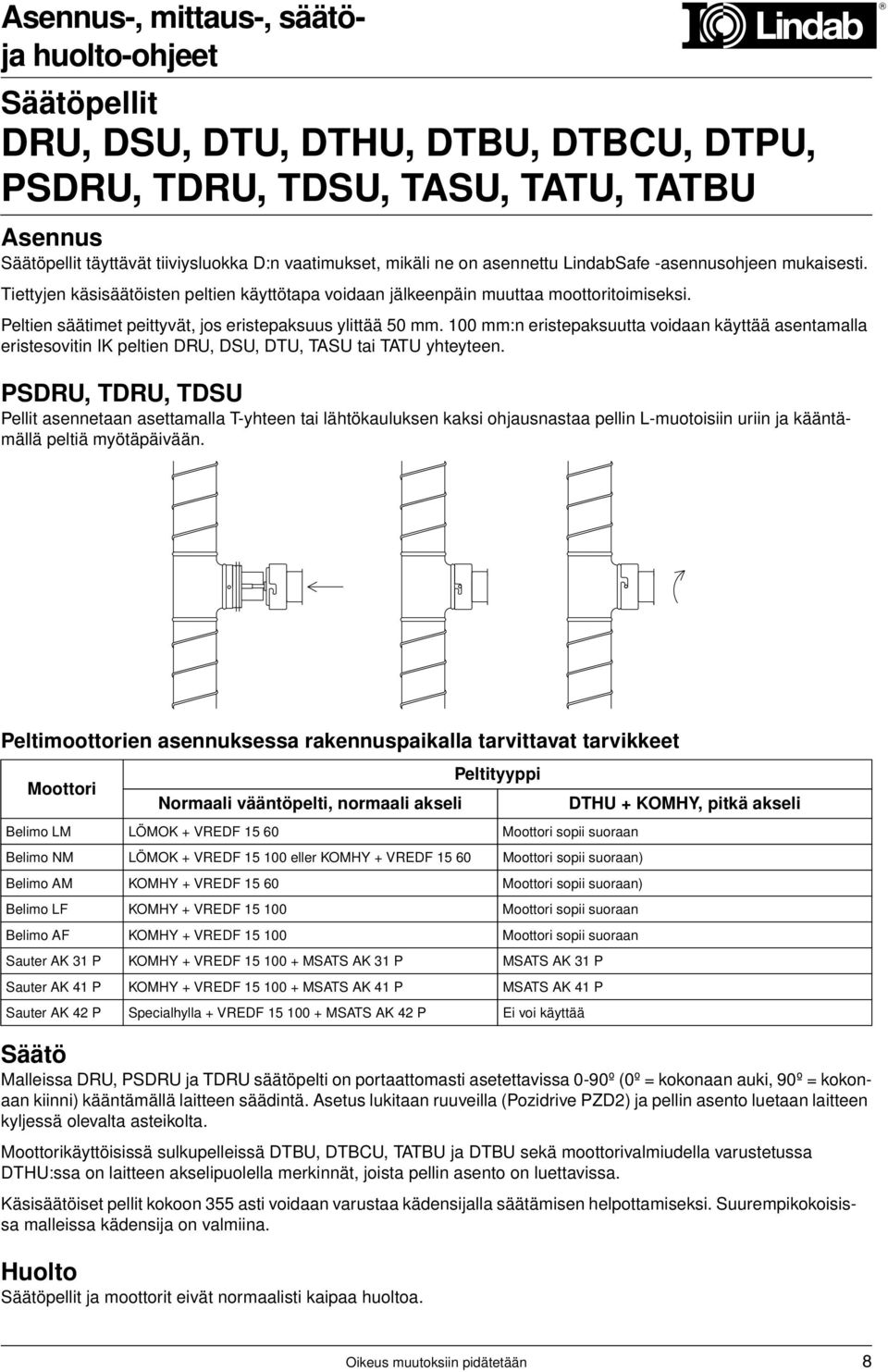

8 Säätöpellit DRU, DSU, DTU, DTHU, DTBU, DTBCU, DTPU, PSDRU, TDRU, TDSU, TASU, TATU, TATBU Säätöpellit täyttävät tiiviysluokka D:n vaatimukset, mikäli ne on asennettu LindabSafe -asennusohjeen mukaisesti. Tiettyjen käsisäätöisten peltien käyttötapa voidaan jälkeenpäin muuttaa moottoritoimiseksi. Peltien säätimet peittyvät, jos eristepaksuus ylittää 50 mm. 100 mm:n eristepaksuutta voidaan käyttää asentamalla eristesovitin IK peltien DRU, DSU, DTU, TASU tai TATU yhteyteen. PSDRU, TDRU, TDSU Pellit asennetaan asettamalla T-yhteen tai lähtökauluksen kaksi ohjausnastaa pellin L-muotoisiin uriin ja kääntämällä peltiä myötäpäivään. Peltimoottorien asennuksessa rakennuspaikalla tarvittavat tarvikkeet Moottori Normaali vääntöpelti, normaali akseli Säätö Malleissa DRU, PSDRU ja TDRU säätöpelti on portaattomasti asetettavissa 0-90º (0º = kokonaan auki, 90º = kokonaan kiinni) kääntämällä laitteen säädintä. Asetus lukitaan ruuveilla (Pozidrive PZD2) ja pellin asento luetaan laitteen kyljessä olevalta asteikolta. Moottorikäyttöisissä sulkupelleissä DTBU, DTBCU, TATBU ja DTBU sekä moottorivalmiudella varustetussa DTHU:ssa on laitteen akselipuolella merkinnät, joista pellin asento on luettavissa. Käsisäätöiset pellit kokoon 355 asti voidaan varustaa kädensijalla säätämisen helpottamiseksi. Suurempikokoisissa malleissa kädensija on valmiina. Säätöpellit ja moottorit eivät normaalisti kaipaa huoltoa. Peltityyppi Belimo LM LÖMOK + VREDF Moottori sopii suoraan Belimo NM LÖMOK + VREDF eller KOMHY + VREDF Moottori sopii suoraan) Belimo AM KOMHY + VREDF Moottori sopii suoraan) Belimo LF KOMHY + VREDF Moottori sopii suoraan Belimo AF KOMHY + VREDF Moottori sopii suoraan Sauter AK 31 P KOMHY + VREDF MSATS AK 31 P MSATS AK 31 P Sauter AK 41 P KOMHY + VREDF MSATS AK 41 P MSATS AK 41 P Sauter AK 42 P Specialhylla + VREDF MSATS AK 42 P Ei voi käyttää DTHU + KOMHY, pitkä akseli Oikeus muutoksiin pidätetään 8

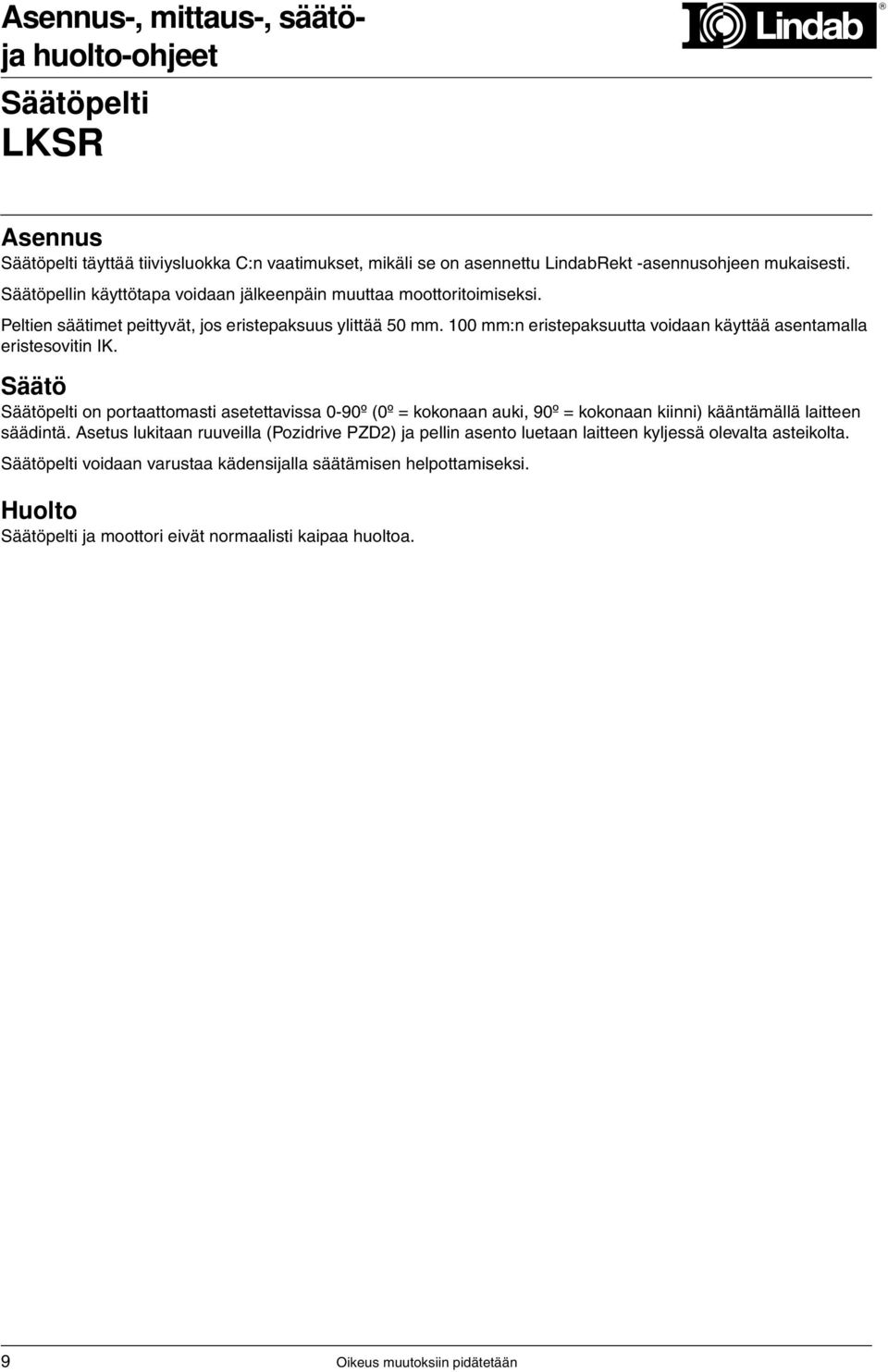

9 Säätöpelti LKSR Säätöpelti täyttää tiiviysluokka C:n vaatimukset, mikäli se on asennettu LindabRekt -asennusohjeen mukaisesti. Säätöpellin käyttötapa voidaan jälkeenpäin muuttaa moottoritoimiseksi. Peltien säätimet peittyvät, jos eristepaksuus ylittää 50 mm. 100 mm:n eristepaksuutta voidaan käyttää asentamalla eristesovitin IK. Säätö Säätöpelti on portaattomasti asetettavissa 0-90º (0º = kokonaan auki, 90º = kokonaan kiinni) kääntämällä laitteen säädintä. Asetus lukitaan ruuveilla (Pozidrive PZD2) ja pellin asento luetaan laitteen kyljessä olevalta asteikolta. Säätöpelti voidaan varustaa kädensijalla säätämisen helpottamiseksi. Säätöpelti ja moottori eivät normaalisti kaipaa huoltoa. 9 Oikeus muutoksiin pidätetään
10 Vakio- ja muuttuvan ilmavirran säätimet KLU, KL2EU, KLVU, KLTEU, KLTPU Säätimet täyttävät tiiviysluokka D:n vaatimukset, mikäli ne on asennettu LindabSafe -asennusohjeen mukaisesti. Säätimet asennetaan laitteessa oleva nuoli ilmavirran suuntaan. Laitteen merkinnät tai moottori peittyvät, jos eristepaksuus ylittää 50 mm. Laitteiden asennuspaikka järjestelmässä ei vaikuta säädön tarkkuuteen. Säätö Laitteita on kahta tyyppiä: joko tehtaalla kalibroitu ilmavirtaus tai ilman kalibrointia. Ensinmainittu on kalibroitu laitteeseen merkitylle ilmavirralle tai ilmavirroille, ja laitteen säätöruuvit on lukittu. Haluttaessa lukitus voidaan jälkikäteen purkaa. Sulkupellillä varustetuissa malleissa KLTEU ja KLTPU laitteen akselipuolella on merkinnät, joista pellin asento on luettavissa. Laitteessen merkityt ilmavirrat on laskettu ilmantiheydelle 1,2 kg / m3. Mikäli ilman tiheys on jotain muuta, lasketaan virtaus kaavalla: 12, q muu_tiheys = q etikett ρ muutiheys KLU, KLTEU ja KLTPU KL2EU KLVU Ilmavirtaa säädetään löysäämällä nuolen ruuvia ja kääntämällä pyörästä nuoli osoittamaan haluttua ilmavirtausta. Säädön jälkeen nuolen ruuvi kiristetään. Virtauksia voidaan muuttaa säätämällä moottorin ruuveja. Rajavirtauksia voidaan muuttaa säätämällä moottorin potentiometriä. Mittaustarkkuus Laitteen kyky ylläpitää säädettyä virtausta muuttuvissa paineolosuhteissa on esitetty paine/virtauskuvioissa. Jotta kuvioissa annettuihin virtaustarkkuuksiin päästään, tulee laitteen edessä olla suoraa kanavaa vähintään 3 x d. Säätimet eivät normaalisti kaipaa huoltoa. Oikeus muutoksiin pidätetään 10
11 Mittausyhteet MBU, MBFU Yhteet täyttävät tiiviysluokka D:n vaatimukset, mikäli ne on asennettu LindabSafe -asennusohjeen mukaisesti. Yhteen mittauslaitteet peittyvät, jos eristepaksuus ylittää 50 mm. 100 mm:n eristepaksuutta voidaan käyttää asentamalla eristesovitin IK. Mittaus Mittaamalla paine-ero (Pa) ja käyttämällä mittausyhteen kyljessä olevaa kaavaa saadaan ilmavirtaus q (l/s). Kaava on laskettu ilmavirralle, jonka tiheys on 1,2 kg / m3. Mikäli ilman tiheys on jotain muuta, lasketaan virtaus kaavalla q muu_tiheys = q ekvation 12, ρ muutiheys Malli MBU MBFU Koko mm k-tekijä 100 6, , , , , , Mittaustarkkuus Mittausyhteet on asennettava suoraan kanavaan, jotta saavutetaan annetut mittaustarkkuudet. Mittaustarkkuus muille asennuksille seuraavalla sivulla. Mittausyhteet eivät normaalisti kaipaa huoltoa. Puhdistus Mittausyhteet eivät vaikeuta kanavajärjestelmän puhdistusta. 11 Oikeus muutoksiin pidätetään
12 l 1 =suoraetäisyys ennen kulmaa Virhe m 2 Mittavirheen syy 5% 10% 90 -kulma l 1 8,5 d 1 4,5 d 1 l2 Ød1 Säätöpelti (45 ) Akseli on linjassa mittayhteeseen Ød1 9,0 d 1 6,0 d 1 l 1 l2 l 2 =suoraetäisyys kulman jälkeen 2 d 1 2 d 1 Ö
13 Mittausyhteet FMU, FMDRU Mittauslaitteet täyttävät tiiviysluokka D:n vaatimukset, mikäli ne on asennettu LindabSafe -asennusohjeen mukaisesti. FMDRU on asennettava siten, että laitteessa oleva nuoli osoittaa ilmavirran suuntaan. Kanavan eristepaksuus voi olla 100 mm, ilman että merkinnät tai mittausnippelit peittyvät. FMDRU:n kädensija peittyy, jos kanavan eristepaksuus ylittää 50 mm; tarvittaessa 100 mm:n eristettä voidaan käyttää IK-eristesovitinta. Lukemisen helpottamiseksi voidaan laitteen merkintälevyä kääntää, taivuttaa tai se voidaan irrottaa ja asentaa sopivaan paikkaan irralleen laitteesta. Mittaus Mittaamalla paine-ero p (Pa) ja käyttämällä mittausyhteen kyljessä olevaa kaavaa saadaan ilmavirtaus q (l/s). FMDRU on portaattomasti asetettavissa 0-90º (0º = kokonaan auki, 90º = kokonaan kiinni) kääntämällä laitteen säädintä. Asetus lukitaan ruuveilla (Pozidrive PZD2) ja pellin asento luetaan laitteen kyljessä olevalta asteikolta. Kaava on laskettu ilmavirralle, jonka tiheys on 1,2 kg / m3. Mikäli ilman tiheys on jotain muuta, lasketaan virtaus kaavalla q muu_tiheys = q ekvation 12, ρ muutiheys Koko mm k-tekijä , , , , , , , Mittaustarkkuus Laitteet on asennettava suoraan kanavaan, jotta saavutetaan annetut mittaustarkkuudet. Mittaustarkkuus muille asennuksille seuraavalla sivulla. Laitteet eivät normaalisti kaipaa huoltoa. Puhdistus FMU ei vaikeuta kanavajärjestelmän puhdistusta. Oikeus muutoksiin pidätetään 13
14 l 1 =suoraetäisyys ennen m.yhdettä Virhe m 2 Mittavirheen syy 5% 10% 90 -kulma Ød1 2 d 1 1 d 1 l 1 l 2 Säätöpelti (45 ) Akseli on linjassa mittayhteeseen 4 d 1 3 d 1 Ød1 l 1 l 2 l 2 = suoraetäisyys m.yhteen jälkeen 1 d 1 1 d 1 Ö
15 Säätöpelti mittausyhteellä FMDU Mittauslaitteet täyttävät tiiviysluokka D:n vaatimukset, mikäli ne on asennettu LindabSafe -asennusohjeen mukaisesti. Laite on asennettava siten, että laitteessa oleva nuoli osoittaa ilmavirran suuntaan. Kanavan eristepaksuus voi olla 50 mm, ilman että laitteen merkinnät tai mittausnippelit peittyvät. Laitteen kädensija peittyy, jos kanavan eristepaksuus ylittää 50 mm; tarvittaessa 100 mm:n eristettä voidaan käyttää IK-eristesovitinta. Lukemisen helpottamiseksi voidaan laitteen merkintälevyä kääntää tai se voidaan irrottaa ja asentaa sopivaan paikkaan irralleen laitteesta. Mittaus Mittaamalla paine-ero (Pa) ja käyttämällä mittausyhteen kyljessä olevaa kaavaa saadaan ilmavirtaus q (l/s). Laitteen pelti on portaattomasti asetettavissa 0-90º (0º = kokonaan auki, 90º = kokonaan kiinni) kääntämällä laitteen säädintä. Asetus lukitaan ruuveilla (Pozidrive PZD2) ja pellin asento luetaan laitteen kyljessä olevalta asteikolta. Kaava on laskettu ilmavirralle, jonka tiheys on 1,2 kg / m3. Mikäli ilman tiheys on jotain muuta, lasketaan virtaus kaavalla q muu_tiheys = q ekvation 12, ρ muutiheys Koko mm k-arvot Mittausyhteiden värikoodit 80 2,99 läpinäkyvät 100 4,90 punaiset 125 7,95 vihreät ,8 keltaiset ,3 siniset ,6 mustat ,8 valkoiset ,8 läpinäkyvät punaiset vihreät Mittaustarkkuus Laite on asennettava suoraan kanavaan, jotta saavutetaan annetut mittaustarkkuudet. Mittaustarkkuus muille asennuksille seuraavalla sivulla. Laite ei normaalisti kaipaa huoltoa. 15 Oikeus muutoksiin pidätetään

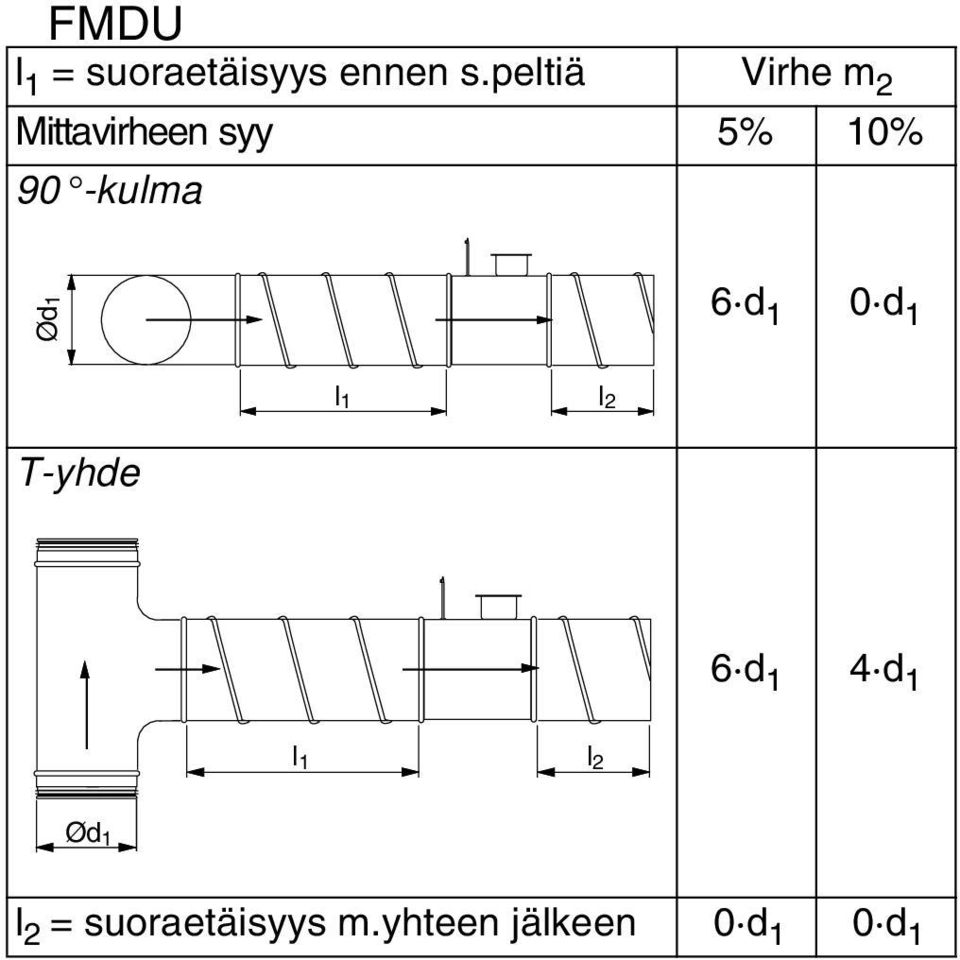

16 l 1 =suoraetäisyys ennen s.peltiä Virhe m 2 Mittavirheen syy 5% 10% 90 -kulma Ød1 6 d 1 0 d 1 l 1 l 2 T-yhde 6 d 1 4 d 1 l 1 l 2 Ød 1 l 2 = suoraetäisyys m.yhteen jälkeen 0 d 1 0 d 1

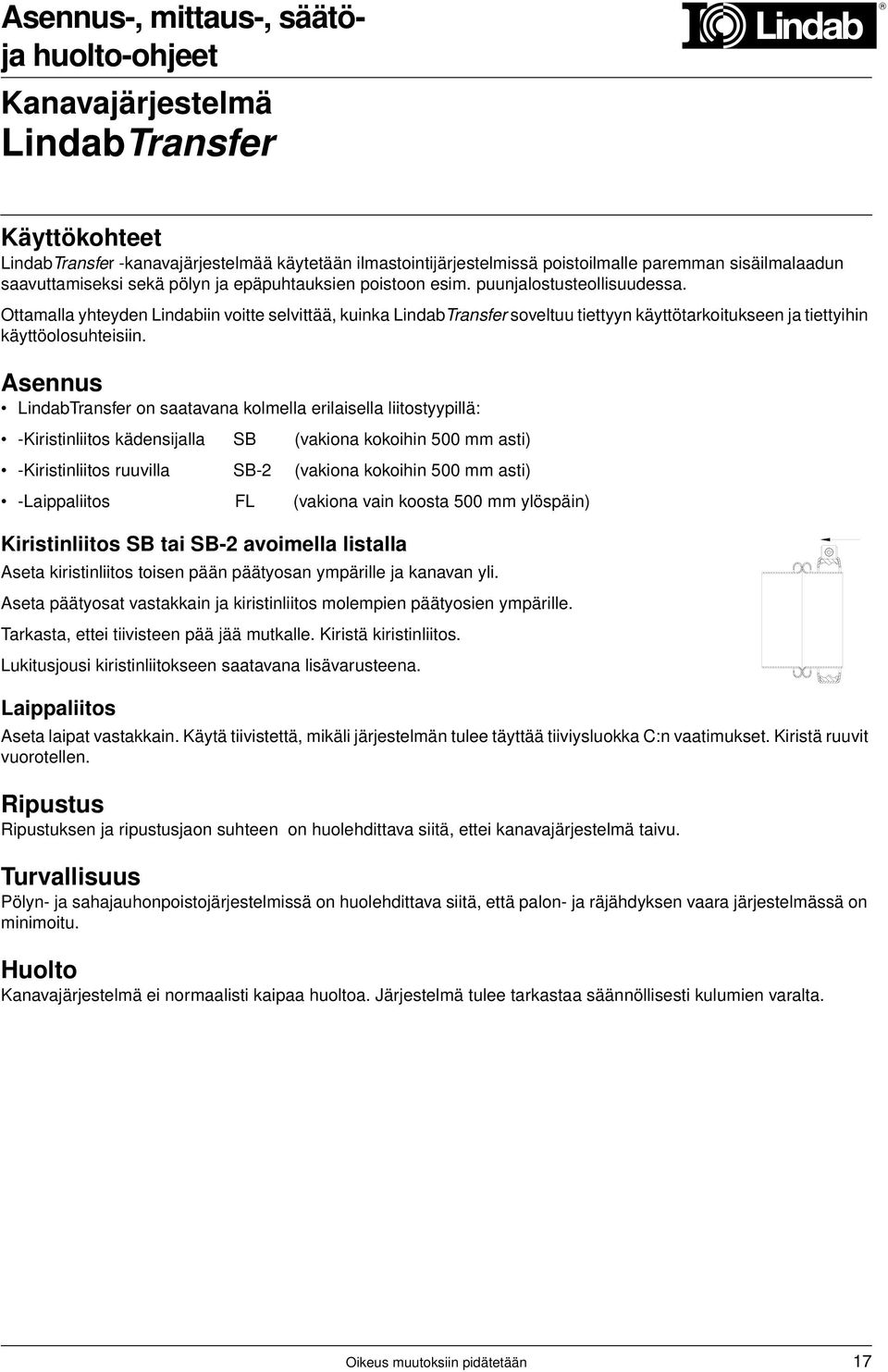

17 Kanavajärjestelmä LindabTransfer Käyttökohteet LindabTransfer -kanavajärjestelmää käytetään ilmastointijärjestelmissä poistoilmalle paremman sisäilmalaadun saavuttamiseksi sekä pölyn ja epäpuhtauksien poistoon esim. puunjalostusteollisuudessa. Ottamalla yhteyden Lindabiin voitte selvittää, kuinka LindabTransfer soveltuu tiettyyn käyttötarkoitukseen ja tiettyihin käyttöolosuhteisiin. LindabTransfer on saatavana kolmella erilaisella liitostyypillä: -Kiristinliitos kädensijalla SB (vakiona kokoihin 500 mm asti) -Kiristinliitos ruuvilla SB-2 (vakiona kokoihin 500 mm asti) -Laippaliitos FL (vakiona vain koosta 500 mm ylöspäin) Kiristinliitos SB tai SB-2 avoimella listalla Aseta kiristinliitos toisen pään päätyosan ympärille ja kanavan yli. Aseta päätyosat vastakkain ja kiristinliitos molempien päätyosien ympärille. Tarkasta, ettei tiivisteen pää jää mutkalle. Kiristä kiristinliitos. Lukitusjousi kiristinliitokseen saatavana lisävarusteena. Laippaliitos Aseta laipat vastakkain. Käytä tiivistettä, mikäli järjestelmän tulee täyttää tiiviysluokka C:n vaatimukset. Kiristä ruuvit vuorotellen. Ripustus Ripustuksen ja ripustusjaon suhteen on huolehdittava siitä, ettei kanavajärjestelmä taivu. Turvallisuus Pölyn- ja sahajauhonpoistojärjestelmissä on huolehdittava siitä, että palon- ja räjähdyksen vaara järjestelmässä on minimoitu. Kanavajärjestelmä ei normaalisti kaipaa huoltoa. Järjestelmä tulee tarkastaa säännöllisesti kulumien varalta. Oikeus muutoksiin pidätetään 17

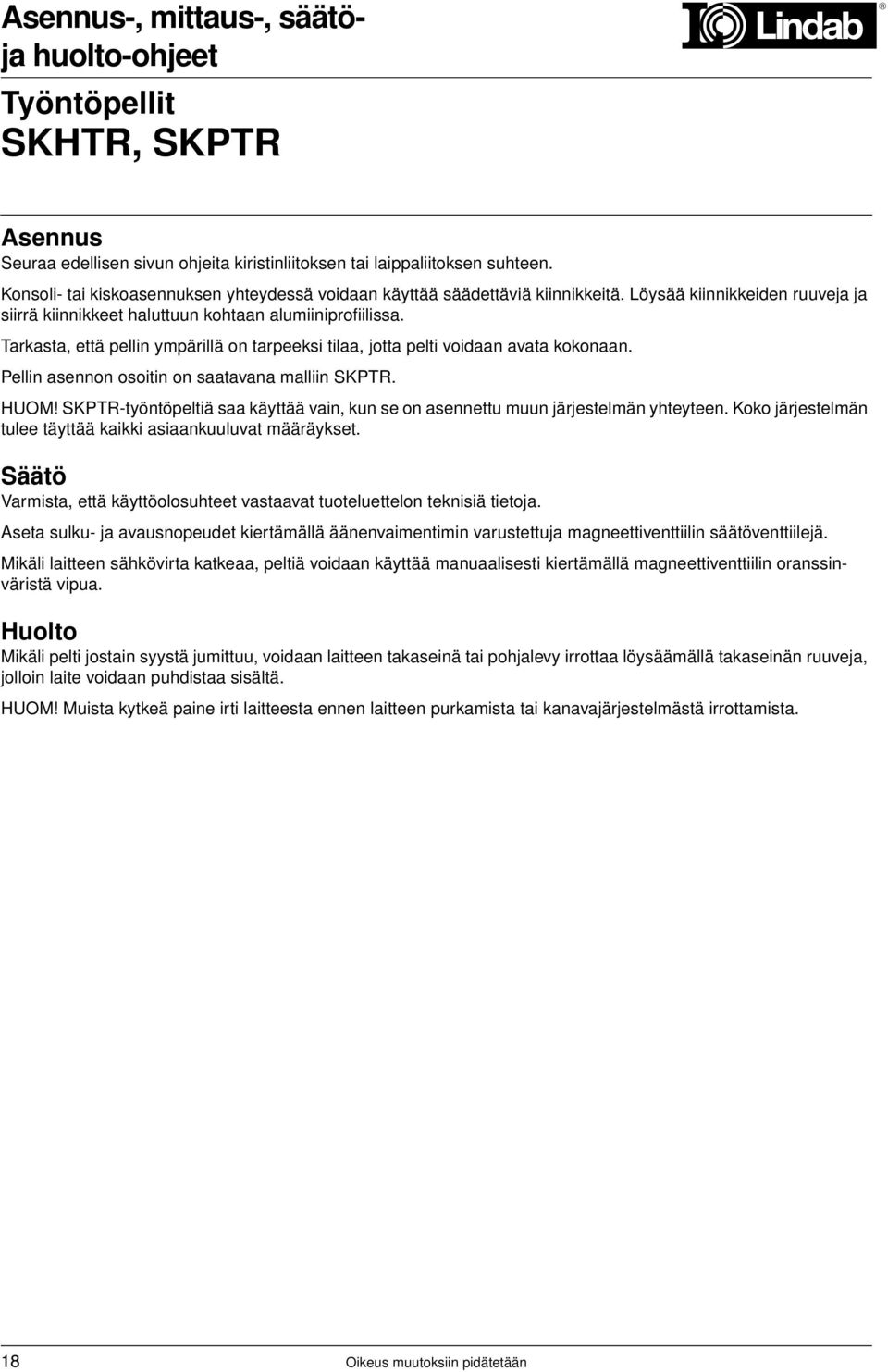

18 Työntöpellit SKHTR, SKPTR Seuraa edellisen sivun ohjeita kiristinliitoksen tai laippaliitoksen suhteen. Konsoli- tai kiskoasennuksen yhteydessä voidaan käyttää säädettäviä kiinnikkeitä. Löysää kiinnikkeiden ruuveja ja siirrä kiinnikkeet haluttuun kohtaan alumiiniprofiilissa. Tarkasta, että pellin ympärillä on tarpeeksi tilaa, jotta pelti voidaan avata kokonaan. Pellin asennon osoitin on saatavana malliin SKPTR. HUOM! SKPTR-työntöpeltiä saa käyttää vain, kun se on asennettu muun järjestelmän yhteyteen. Koko järjestelmän tulee täyttää kaikki asiaankuuluvat määräykset. Säätö Varmista, että käyttöolosuhteet vastaavat tuoteluettelon teknisiä tietoja. Aseta sulku- ja avausnopeudet kiertämällä äänenvaimentimin varustettuja magneettiventtiilin säätöventtiilejä. Mikäli laitteen sähkövirta katkeaa, peltiä voidaan käyttää manuaalisesti kiertämällä magneettiventtiilin oranssinväristä vipua. Mikäli pelti jostain syystä jumittuu, voidaan laitteen takaseinä tai pohjalevy irrottaa löysäämällä takaseinän ruuveja, jolloin laite voidaan puhdistaa sisältä. HUOM! Muista kytkeä paine irti laitteesta ennen laitteen purkamista tai kanavajärjestelmästä irrottamista. 18 Oikeus muutoksiin pidätetään
19 Liitinyhde SVK Haluttaessa asentaa kanavajärjestelmään osa, joka voidaan helposti irrottaa, jätetään kanavaan osaa muutamaa senttiä pidempi aukko. Kanava Aukko Ilmavirta Liitinyhde tulisi asentaa järjestelmään ilmavirtauksen suhteen ennen osaa, jotta ilmanpaine ei irrottaisi osaa siitä päästä, joka on vain työnnetty kanavaan. Tämä koskee etenkin laitteitta, joiden painehäviö on suuri, kuten sulkupeltejä. Osa Liitinyhde Yhde työnnetään aukon kohdalta kanavan päälle, jolloin osalle varattu aukko jää vapaaksi. Osa asennetaan työntämällä se aukosta kanavan sisään yhteen vastakkaiselle puolelle, jolloin osan ja yhteenpuoleisen kanavan pään väliin jää rako. Rako Yhde asetetaan liu'uttamalla raon päälle ja kiristetään sulkemalla kiristimet. Liitinyhde ei normaalisti kaipaa huoltoa. Oikeus muutoksiin pidätetään 19
20 Siirtoilmalaite OLC Ød ØA aukko Koko A Ød Ød = aukko Laite ei normaalisti kaipaa huoltoa. 20 Oikeus muutoksiin pidätetään
21 Siirtoilmalaite OLR B H 40 L A 20 aukko Koko A B L H L H = aukko Laite ei normaalisti kaipaa huoltoa. Oikeus muutoksiin pidätetään 21
