SUOSITUKSET AIKKON EST OÜ TUOTTEEN ASENNUKSESSA

Transkriptio

1 SUOSITUKSET AIKKON EST OÜ TUOTTEEN ASENNUKSESSA Sisällys: 1. Sopivan kehyksen valitseminen. 2. E15- ja E24-paneelit. 3. Ds- ja Dx-paneelit. 4. GK-paneelit (kehitteillä). 5. HON-alakattojärjestelmä. 6. J-listallisten seinäpaneelien asennus. 7. Paneelien leikkaaminen. Muista! Tässä asiakirjassa esitetään hyödyllistä tietoa ja selitetään yleiset periaatteet ja asennusolosuhteet rakentajalle :n (jäljempänä myös Aikkon) tuotteen asentamiseksi ripustusjärjestelmään/-rakenteeseen sekä annetaan suosituksia ja vinkkejä asennukseen. Aikkon-tuotteiden asianmukaisen ja turvallisen asennuksen takaamiseksi on neuvoteltava kehysjärjestelmän asentajan ja toimittajan kanssa ja varmistettava, että Aikkon-tuotteet voidaan asentaa turvallisesti. On tärkeää tietää, että ei ole vastuussa rakennetuista tai asennetuista alakattojen järjestelmistä/rakenteista, jotka voivat aiheuttaa vahinkoja, mukaan lukien omaisuusvahingot, henkilövahingot tai ympäristövahingot. ei ole vastuussa virheistä tai vahingoista, jotka johtuvat Aikkonin tuotte(id)en asennuksesta. On muistettava, että jokainen asennustyö, asennuksen kohde ja asennusolosuhteet ovat aina erilaiset riippumatta tuotteesta ja asennettavasta kattojärjestelmästä. Siksi huomautamme, että tämän asiakirjan käyttäjille tarjotut tiedot perustuvat Aikkonin yleiseen kokemukseen ja parhaisiin tietoihin, mutta Aikkon ei takaa niiden oikeellisuutta johtuen tuotteiden asennukseen ja käyttöön mahdollisesti vaikuttavista tekijöistä, jotka eivät ole Aikkonin tiedossa tai hallinnassa. Tulee aina noudattaa ripustusjärjestelmän ja/tai -rakenteiden valmistajan päivitettyjä ohjeita, joita tämä julkaisee omien kanaviensa kautta!

2 1. Sopivan kehyksen valitseminen Tarkat vaatimukset ja kantokuormat ilmoittaa kiinnittimien ja/tai ripustusjärjestelmän/-rakenteen valmistaja, ja niitä on noudatettava. Aikkon-paneelien painoa voi kysyä :n edustajalta tai suoraan :ltä. Ennen kuin aloitat alakattokehyksen- tai -rungon rakentamisen tarkista, että seinät ovat suorassa kulmassa ja yhdensuuntaiset huoneessa, johon alakattokehys- tai -runko asennetaan. Alakaton kehys asennetaan kehyksen valmistajan asennusohjeiden mukaisesti. Aikkon suosittelee käyttämään Rockfon Chicago Metallic CLICK:in T-listallista kehystä. Rockfon Chicago Metallic -ripustusjärjestelmän asennuskaavio ja kantavuus. Suositus! Purista kaikki ripustinkoukut pihdeillä: avonaiset koukut voivat vahingoittaa paneeleja, häiritä paneelien asennusta ja katon myöhempää avaamista.

3 2. E15- ja E24-reunallisten paneelien asennus HUOM! E-kirjaimen jälkeen tuleva numero kertoo T-listan tyypin. Esimerkiksi E24 tarkoittaa sitä, että paneelissa on E-reuna ja kehyksessä T24-listat. Kuvassa on 600*600 mm:n shakkilautatyylinen paneeli. Voidaan käyttää myös esiasennettua T24-moduulikehystä. T24-moduulikehyksessä oleva vanha kattopaneeli voidaan vaihtaa 600*600 mm paneeliin. Sopii myös 600*1200 mm:n paneeleille.

4 Aikkonin suositukset E-reunallisen paneelin asentamiseksi, jos käytössä on T24-lista. 1. Määritä haluamasi/sopivan paneelin paino neliömetriä kohti (m²). 2. Jos vaihdat vanhan paneelin uuteen, poista vanhat paneelit. HUOM! Hävitä vanhat paneelit jätteidenkäsittelyohjeiden ja lakien mukaisesti. 3. Tarkista alakattokehys ja varmista, että: A. Ripustinten väli ei ole pituussuunnassa yli 1000 mm, ensimmäisen ripustimen etäisyys seinästä enintään 300 mm. B. Naaraspalkin liitoksessa ripustimet saavat olla korkeintaan 200 mm:n etäisyydellä liitoksesta liitoksen molemmin puolin. C. Ripustimet tulee asentaa oikein ja tarkoitukseen sopivilla kiinnitysvälineillä (jos kyseessä on betonikatto, käytä esim. kiila-ankkuria, betoniruuvia tai metalli-ankkuria). D. Kehys asennetaan kehyksen valmistajan antamien ohjeiden mukaisesti. HUOM! Tarkista tehty työ ja varmista, ettei siinä ole epätarkkuuksia, jotka vaikeuttavat tuotteen asianmukaista asentamista kehykseen! 4. Paneelin leikkaus (tarpeen mukaan - lisätietoa kohdassa Paneelien leikkaaminen). 5. Upotettujen valaisimien ja upotetun ilmanvaihdon asennus tapahtuu samalla periaatteella kuin paneelien leikkaaminen (tarpeen mukaan). 6. Sijoita kaikki jäljellä olevat paneelit paikoilleen.

5 3. Ds- ja Dx-paneelit Paneelit, joiden mitat ovat 600 mm * 600/1200/1500/1800 mm Ds- ja Dx- reunatyypit voidaan asentaa tavalliseen T-listalliseen moduulikehykseen. Suurimmat edut GK-ruuvikiinnitykseen verrattuna: T-kehys on halvempi kuin GK-kehys. T-kehys on helpompi/nopeampi asentaa. Alakattopaneelit on helpompi avata myöhemmin huoltoa varten. Aikkonin suositukset Ds- ja Dx-reunallisen paneelin asentamiseen: 1. Selvitä haluamasi/sopivan paneelin paino neliömetriä kohti (m²). 2. Valitse sopiva T-listan tyyppi valitsemasi paneelin neliömetripainon (m 2 ) mukaan 3. Valitse sitten T-listan naaraspalkille sopiva sijoittelu: a. Naaraspalkit aina 1200 mm välein. b. Naaraspalkki aina 600 mm välein. Paneelien ja aukkojen leikkaaminen tehdään samalla tavalla kaikille reunatyypeille. a. Naaraspalkit aina 1200 mm välein. b. Naaraspalkki aina 600 mm välein.

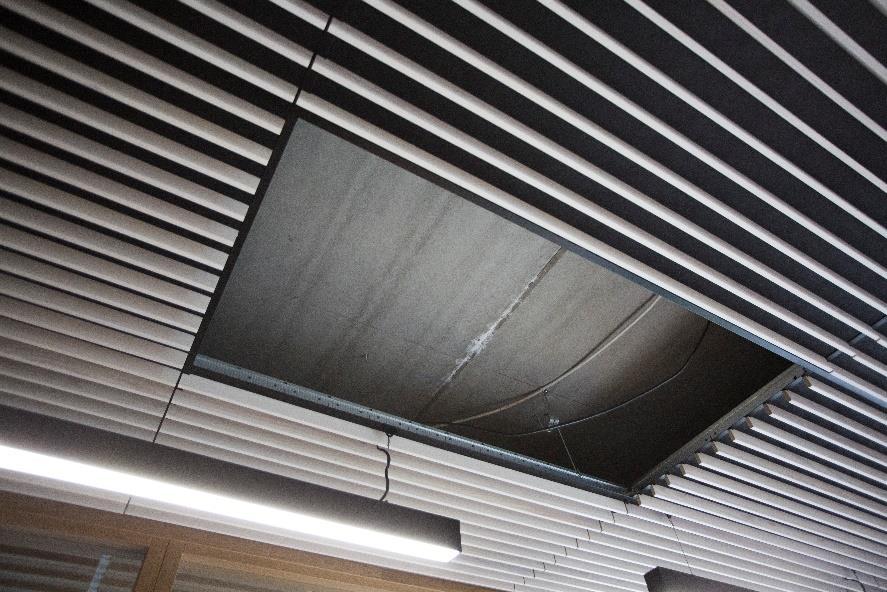

6 3.1. Ds-reuna Lamellin päät kohtaavat pituussuunnassa. Voidaan asentaa T15- ja T24-kehyksiin, poikkeustapauksissa myös T35- kehykseen. Ds-reunatyyppi vaatii asentajalta suurempaa tarkkaavaisuutta! T-kehystä asennettaessa täytyy kehyksen diagonaalista vakautta seurata tarkasti. Jos kehystä ei ole asennettu oikein, on olemassa vaara, että paneelien lamellien päät alkavat liikkua suhteessa toisiinsa.

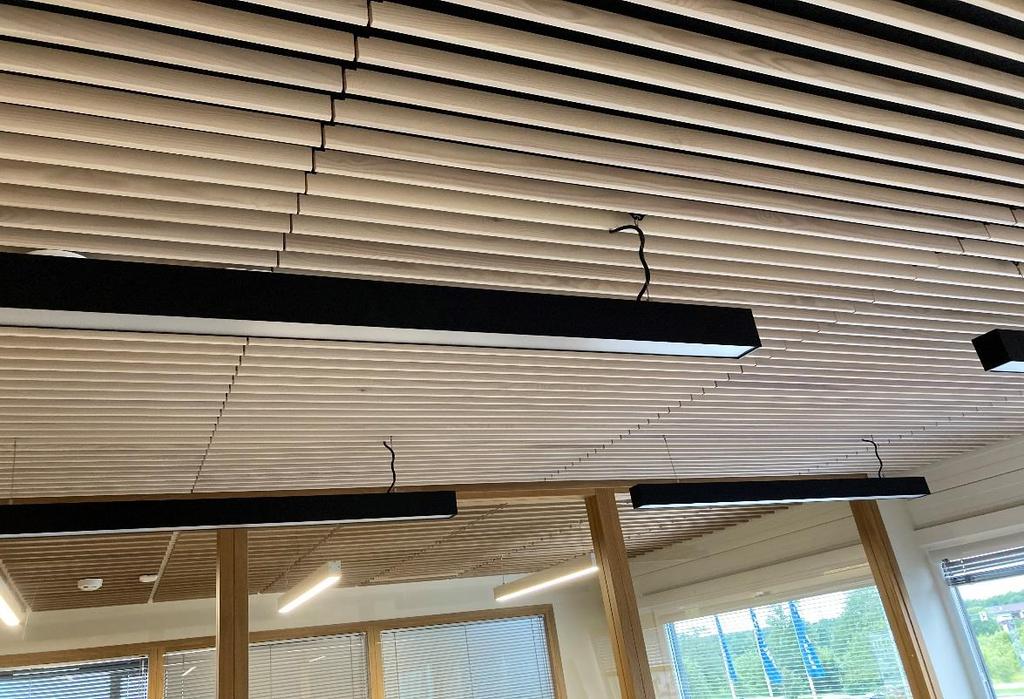

7 3.2. Dx-reuna Pituussuunnassa lamellien välillä on 5 mm:n rako. Voidaan asentaa T15- ja T24-kehyksiin, poikkeustapauksissa myös T35- kehykseen. Dx-reunatyyppi on ns. joustavampi asennettava. Jatkuva 5 mm:n linja/rako piilottaa pienet asennusvirheet, ja lopputulos on yhtenäinen ja visuaalisesti kaunis.

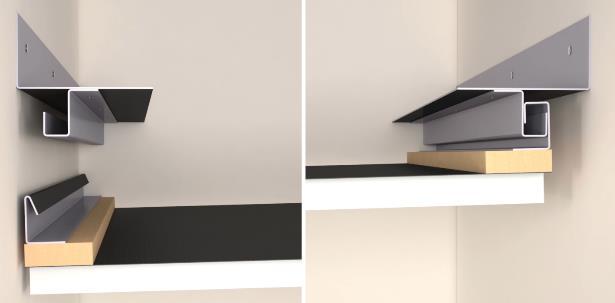

8 4. GK-paneelit OHJEET TYÖN ALLA/VALMISTUVAT PIAN 5. HON-alakattojärjestelmä HON-ripustusjärjestelmä on tarkoitettu ensisijaisesti kohteisiin, joissa alakaton taakse on piilotettu erilaista talotekniikkaa eikä tila riitä tavallisen alakaton rakentamiseen. Hyvä esimerkki ovat käytävät, joissa alakaton takana voivat kulkea ilmanvaihto, viemäröinti, sähköjohdotus, lämmitysputket jne. Tällaisia tilanteita varten Aikkon on kehittänyt HON-ripustusmenetelmän, joka varmistaa, että katon saa huoltotöitä varten avattua nopeasti ja helposti. Katso myös video Aikkonin Youtube -kanavalta: HON-paneelien avaaminen 1. Etsi paneelin avautuva puoli. Etsi sormellasi koukun muotoinen metallilista (HON JJ-profiili), joka on kiinnitetty paneeliin. 2. Nosta koukkupuolta ylöspäin ja vedä paneelia kohti seinää. Paneelin reuna lähtee nyt alas/erkanee seinään kiinnitetystä L-listasta. 3. Nosta paneelin toista reunaa paneelin reunassa olevasta metallilistasta (HON JU-profiili). Työnnä reunaa seinää kohti ja laske koko paneeli alas. Kun irrotat paneelia, varo ettei paneeli vahingoitu seinään osuessaan. 4. Kun asetat paneelin takaisin paikoilleen, noudata samoja ohjeita käänteisessä järjestyksessä. Tee siis kaikki täsmälleen päinvastaisessa järjestyksessä: 3. -> 2. -> 1.

9 HUOM! Numerot alla olevassa tekstissä ja kuvassa kertovat työjärjestyksen. Kuva KOHTA 1 - HON-ripustusrakenteiden asennus: 1. Asenna HON L-profiili sopivalle korkeudelle ja varmista, että ruuvit ja tapit ovat tukevasti kiinni seinässä. Ruuvit/tapit tulee kiinnittää 200 mm välein. 2. Asenna HON Z-profiili, vain kattopaneelin ensimmäinen eli kohdistettava sivu (HON JJ-profiili). Käytä laseria tai värilankaa, jotta linjasta tulee varmasti suora. 3. Asenna HON Z-profiili sille sivulle, johon kattopaneelin toinen pää lasketaan (HON JU-profiili). HUOM! Asenna ensin vain yksi lista kuvan vaiheen 3 mukaisesti ja tee tarkistusmittaus niin, että kattopaneeli ei ole puristuksissa, vaan voi vapaasti avautua ja sulkeutua (suosittelemme alakaton mittojen tarkistamiseen). Kun mitat on tarkistettu ja kaikki täsmää, asenna vasta sitten loput vaiheen 3. HON-Z-profiili paikalleen. Kuva KOHTA 2 - Valaisinratkaisu ja Kuva KOHTA - monivalaisinratkaisu: 1. Asenna HON L-profiili sopivalle korkeudelle ja varmista, että ruuvit ja tapit ovat tukevasti kiinni seinässä. Ruuvit/tapit tulee kiinnittää 200 mm välein. 2. Asenna HON Z-profiili, vain kattopaneelin ensimmäinen eli kohdistettava sivu (HON JJ-profiili). Käytä laseria tai värilankaa, jotta linjasta tulee varmasti suora. 3. Asenna ripustimet GK-kehykseen (suosittelemme jäykkien ripustimien käyttöä, sillä näin rakenteesta tulee jäykempi ja vakaampi). 4. Asenna GK-kehys. Kehyksen korkeus sama kuin HON L-profiililla. 5. Asenna GK-kehykseen HON VAL300 -teräslevy (varmista, että ruuvit eivät häiritse kohtien 6. ja 7. asentamista). (Tarkista, että rakenne on jäykkä ja tukeva, ja lisää tarvittaessa jäykkyyden varmistavat diagonaalirakenteet. Mitä jäykempi rakenne, sitä helpompaa kattopaneeleita on avata ja sulkea). 6. Asenna HON Z-profiili sille sivulle, johon kattopaneelin toinen pää lasketaan (HON JU-profiili). HUOM! Asenna ensin vain yksi kohdassa 6. kuvattu HON-Z-profiili ja tee tarkistusmittaus niin, että kattopaneeli ei ole puristuksissa, vaan voi vapaasti avautua ja sulkeutua (suosittelemme alakaton mittojen tarkistamiseen). Kun mitat on tarkistettu ja kaikki täsmää, asenna vasta sitten loput vaiheen 6. HON-Z-profiileista paikalleen. 7. Asenna HON Z-profiili, seuraavan kattopaneelirivin ensimmäinen eli kohdistettava sivu (HON JJ-profiili). Käytä laseria tai värilankaa, jotta linjasta tulee varmasti suora. Jätä kahden kattopaneelirivin väliin aina 100 mm (katso kuva Kohta 2). 8. Asenna HON Z-profiili sille sivulle, johon kattopaneelin toinen pää lasketaan (HON JU-profiili). HUOM! Asenna ensin vain yksi lista kuvan vaiheen 8. mukaisesti ja tee tarkistusmittaus niin, että kattopaneeli ei ole puristuksissa, vaan voi vapaasti avautua ja sulkeutua (suosittelemme alakaton mittojen tarkistamiseen). Kun mitat on tarkistettu ja kaikki täsmää, asenna vasta sitten loput vaiheen 8. HON-Z-listat paikoilleen.

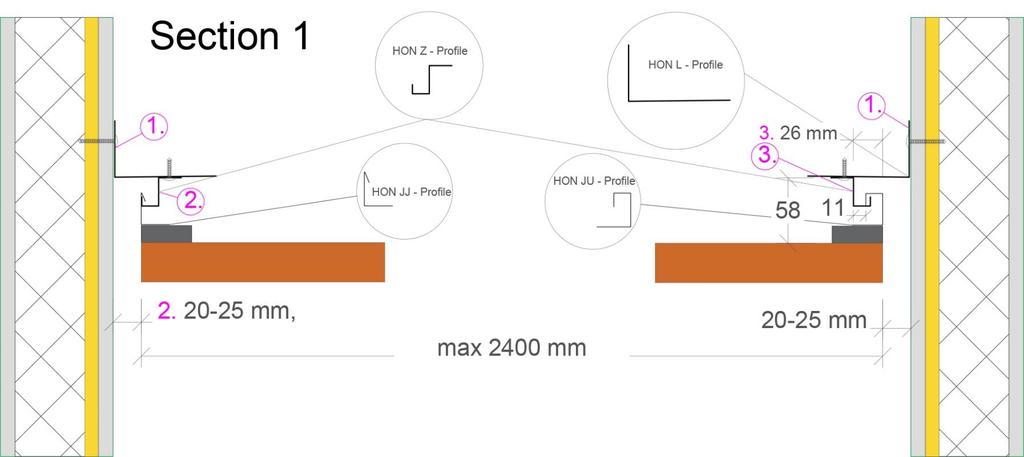

10 Kohta 1. HON-alakatto ripustetaan seinärakenteisiin. Omat huomiot:

11 Kohta 2. HON-alakatto ripustetaan seinärakenteisiin, keskellä valoratkaisu. Omat huomiot:

12 Kohta 3. HON-alakatto ripustetaan seinärakenteisiin, keskellä valoratkaisu. Omat huomiot:

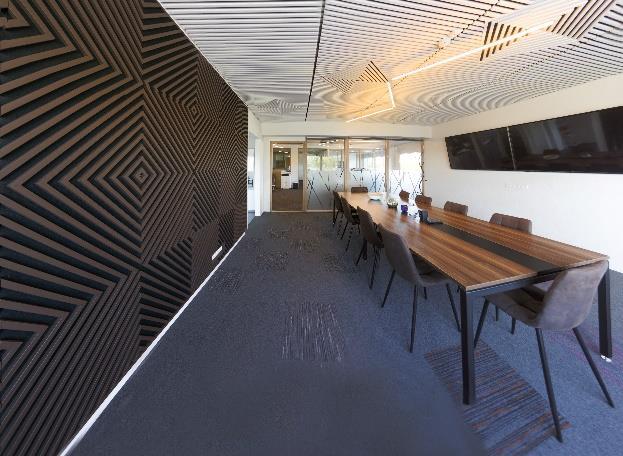

13 6. Seinäpaneelit J-listalla Aikkon-seinäpaneelien J-listoilla asentamisen tärkeimmät edut: Paneelien kiinnitysruuvit jäävät piiloon. Helppo asentaa. Helppo avata. Voidaan asentaa suoraan pohjaseinään (seinä ei saa olla kaareva). Asennus: 6.1. Käytä laseria ja asenna alimmainen J-listojen rivi.

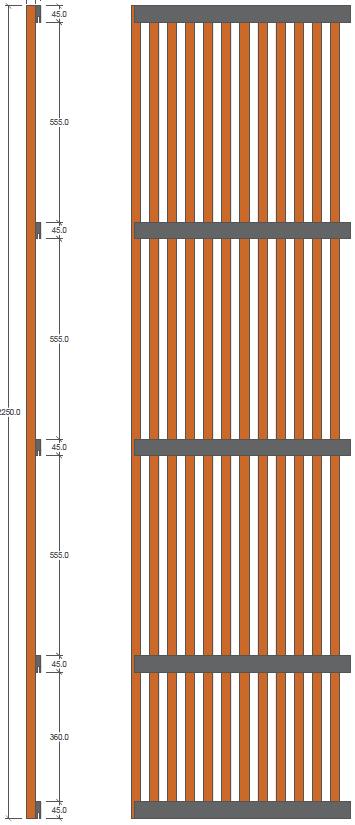

14 6.2. Ota poikkipuun mitat paneelin takareunasta ja asenna seuraavat J-profiilit.

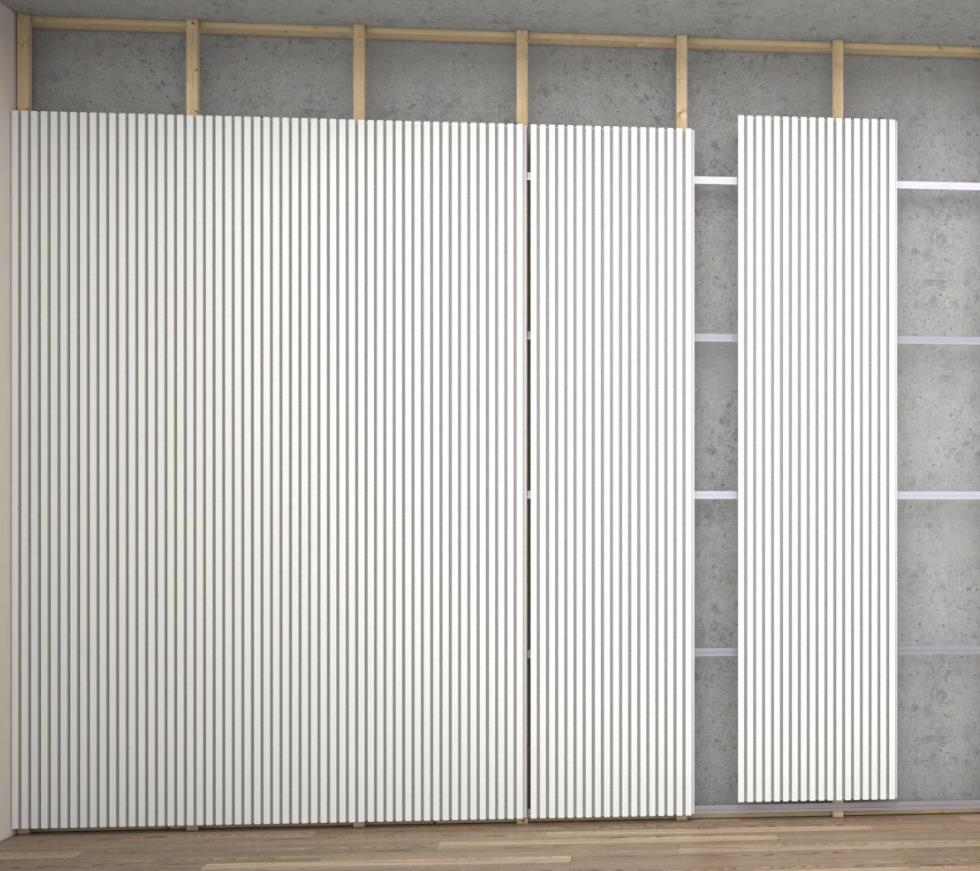

15 6.3. Aseta yksi paneeli paikalleen ja tarkista, että J-listat ovat oikein paneelin takana olevassa syvennyksessä Aseta paikoilleen kaikki paneelit, joita ei tarvitse leikata. Leikkaa kaikki leikkaamista vaativat paneelit sopivan kokoisiksi (kuten kohdassa Paneelien leikkaaminen ) ja asenna sopivan kokoisiksi leikatut paneelit.

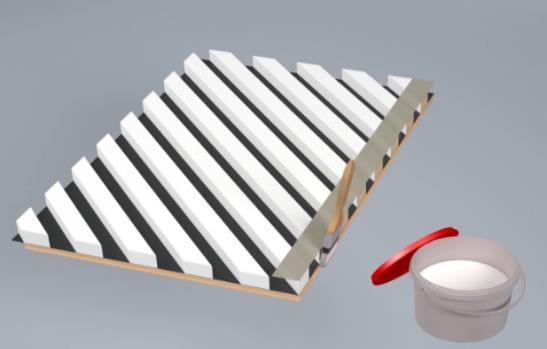

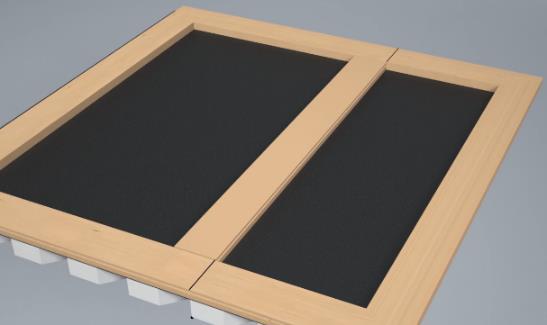

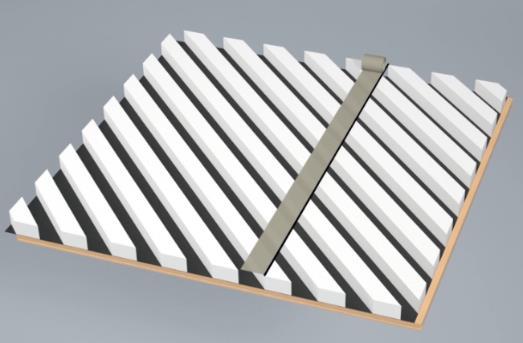

16 7. Paneelien leikkaaminen Tarvitaan: pyörösaha (Fine Cut-terä), ohjainlevy, akkuporakone, 3 mm:n kärki, ruuveja, teippiä, mittanauha, lyijykynä, vaneririma (lisäpoikkipuu/osa lisäkehystä). 1. Mittaa levyn leveys ja merkitse tarvittava leveys paneeliin. 2. Asenna ylimääräinen vaneripoikkipuu paneelin takaosaan Poraa 3 mm:n reiät etukäteen Kiinnitä ylimääräinen poikkipuu lamelleihin ruuveilla. HUOM! Varmista, että poratut reiät ja ruuvit ovat keskellä lamelleja eivätkä mene lamellin läpi eli ruuvit eivät ole liian pitkiä. 7. Levitä sivulle etukäteen teippiä, jotta vältetään käsiteltävän/asennettavan paneelin vaurioituminen. 8. Sahaa paneeli mittaan (Huom! Sahatessa on suositeltavaa käyttää aina ohjainlevyä). 9. Viimeistele leikatut paneelilamellin päät 1 3 kertaa. Anna kuivua, kunnes pinta on täysin kuiva. 10. Asenna paneeli
