Asfalttinormit 2011: Päällysteet ELY keskusten tienpäällystysurakoiden laatuvaatimukset 2011

Transkriptio

1 Asfalttinormit 2011: Päällysteet ELY keskusten tienpäällystysurakoiden laatuvaatimukset 2011 Asfalttinormiseminaari Katri Eskola

2 Valmiin päällysteen laatuvaatimukset Massamäärä Tasalaatuisuus Koostumus Tyhjätila Kitka Tasaisuus Kaltevuudet ja korkeusasema Kulumiskestävyys Deformaatiokestävyys Vedenkestävyys Pakkasenkestävyys Meluisuus Tutkitaan tieltä otetuista näytteistä tai pinnasta mittaamalla Kansallisia vaatimuksia (ei EN- standardia)

3 Laatuvaatimusluokka LAATUVAATIMUSLUOKKA Nopeusrajoitus (km/h) A B C D > KVL (autoa/vrk) >5000 > <1500 <2500

4 Massamäärä (kg/m2) Vaatimus JOKO massamäärälle (kg/m 2 ) TAI paksuudelle (mm). Koko kohteeseen työvuoroittain levitetty määrä ei alittaa tilattua määrää. Todetaan massapunnitusten perusteella tai poranäytteistä mittaamalla Jos päällyste on tilattu milleinä, se myös arvostellaan milleinä. Paksuus voidaan laskea: h (mm) = M (kg/m 2 ) / (kg/m 3 ) *1000 Esim. päällysteen tiheydellä 2500 kg/m 3 massamäärä 25 kg/m 2 vastaa noin 10 mm päällysteen paksuutena.

5 Minimimassamäärät Kuvien 1-28 massamäärät pääsääntöisesti niin että 2,5 * massan maksimiraekoko on minimi vakiopaksuiselle päällysteelle. Poikkeus on AB/SMA 22, jonka minimipaksuus on n. 50 mm (125 kg/m 2 ) MPKJ minimipaksuus on 0,75 * vakiopaksuisen päällysteen massamäärä REM+ minimipaksuus on on 0,55 * vakiopaksuisen päällysteen massamäärä

6 Tasalaatuisuus Päällysteen tulee olla tasalaatuista - EI lajittumia, pintaan nousua tai halkeamia. Todetaan silmämääräisen tarkastuksen perusteella. Liikenneturvallisuutta heikentävät kohdat on korjattava välittömästi.

7 Päällysteen koostumus Tieltä otettujen massanäytteiden sideainepitoisuuden ja rakeisuuden sallitut poikkeamat eri laatuvaatimusluokissa (A - D). Ominaisuus Yksikkö Yksittäinen näyte Keskiarvo A B, C, D A B, C, D Sideainepitoisuus massa-% ± 0,4 ± 0,5 ± 0,2 ± 0,3 8 tai 11 mm seulan läpäisy 2 tai 4 mm seulan läpäisy 0,5 mm seulan läpäisy 0,063 mm seulan läpäisy massa-% massa-% massa-% massa-% ± 6 ± 4 ± 3 ± 2,0 ± 7 ± 6 ± 5 ± 3,0 ± 4 ± 3 ± 2 ± 2,0 ± 6 ± 5 ± 4 ± 3,0 Näytteet tieltä otetaan levitetystä tiivistämättömästä päällysteestä menetelmän PANK 4007 mukaan.

8 Tyhjätila Sallittu tyhjätila ajoradalla eri laatuvaatimusluokissa A-D Päällyste Tyhjätila V (til-%) Yksittäinen näyte Keskiarvo A, B C D A, B C D AB 5-8 7,0 8,0 6,0 7,0 AB 11 6,0 7,0 5,0 6,0 AB ,0 5,0 6,0 1,0-4,0 4,0 5,0 SMA ,0 6,0 2,0-5,0 5,0 ABS ,0 2,0-5,0 ABK ,0 8,0 8,0 7,0 7,0 7,0 AA Sauman tyhjätila saa olla enintään taulukon yläraja + 2 %-yksikköä.

9 Kitka Mitataan 3-6 viikon kuluessa päällysteen valmistumisesta. Mittaukset tehdään otoksena kohteelta ja kohdistetaan liukkaimman näköisiin kohtiin. Uuden päällysteen kitkavaatimukset (PANK 5201, sivukitka, märkä pinta). Nopeusrajoitus (km/h) 80 > 80 Sivukitkakerroin (keskiarvo 1 m matkalta) 0,4 0,5

10 kitkakerroin 1,00 0,90 0,80 0,70 0,60 0,50 0,40 0,30 0,20 0,10 0, Etäisyys tieosan alusta [m] Liukkaat kohdat tunnistaa myös silmämääräisesti; Liikennettä on varoitettava heti ja liukkaus on poistettava!

11 PTM- autolla mitattava tasaisuus IRI4- ja IRI- tasaisuusvaatimukset pituussuunnassa (PANK 5207): PÄÄLLYST E- TYYPPI AB, VA SMA, AA PAB-B PAB-V ABS, ABK SUURIN SALLITTU EPÄTASAISUUS (mm/m) Mo- ja Mol-tiet IRI4 1,0 1,1 1,3 IRI 1,4 1,4 1,7 Muut 2-ajorataiset sekä valta- ja kantatiet IRI4 1,1 1,1 1,2 1,3 1,4 IRI 1,6 1,6 1,6 1,6 1,9 Muut yleiset tiet IRI4 Suurin sallittu alku-ura vaatimusluokissa A ja B (PANK 5208): 1,2 1,2 1,3 1,4 1,5 Yksittäisen 100 m:n keskiarvo IRI 1,8 1,8 1,8 1,8 2,1 IRI4, kun pelkkä päällystys. IRI, kun samalla tehdään/parannetaan kantava kerros: Tarkistettava, että asetettu vaatimus voidaan saavuttaa valitulla menetelmällä ja kerrospaksuuksilla lähtötilanteesta Koko kohteen keskiarvo Suurin sallittu alku-uran syvyys (mm) 4 3

12 Tasaisuus 3 m oikolaudalla Suurin sallittu epätasaisuus pituus- ja poikkisuunnassa 3 m oikolaudalla (SFS-EN ): Rakenne Kulutuskerros, kun sen alusta on sidottu ja tasattu Kulutuskerros muulloin ja sidekerros sekä tasauskerros Kantava kerros, sidottu Suurin sallittu epätasaisuus (mm) Tiet ja kadut Erityisliikennealueet

13 Kaltevuudet ja korkeusasema Kaivonkansien sallittu korkeusasema päällysteen tasosta alaspäin (mm) Suunnitelman mukaisesti Suurimmat sallitut poikkeamat: Suurin sallittu sivukaltevuuden poikkeama vaaditusta ohjearvosta on moottori- ja moottoriliikenneteillä ± 0,3 %- yksikköä muilla valta- ja kantateillä ± 0,5 %-yksikköä seutu- ja yhdysteillä ± 0,7 %-yksikköä. Suositus minimisivu-/viettokaltevuuksiksi Ajok.tai muulla kulkuväylällä Kansistotyyppi Kelluva sadevesikaivon kansisto Portaittain säädettävä umpikansisto, paloposti tai sulku Portaittain säädettävä sadevesika ivon kansi Välittömästi reunatuen vieressä Kelluva umpikansisto Pysäköintialueilla tai pihoilla

14 Vaatimukset massalle vai päällysteelle? Esim. kulumiskestävyysvaatimus, vaihtoehdot: Kiviainekselle: Luokka A N 7 A N 10 A N 14 A N 19 Kuulamyllyarvo Valittava asetetaanko vaatimus raaka-aineille, massalle vai päällysteelle - Ei päällekkäisiä vaatimuksia samalle ominaisuudelle! - tai massalle: - tai päällysteelle: Kulumisluokka Prall-arvo Abr A (ml) PRALL kulumisluokka Prall-arvo Abr A (ml) Abr A20 20 Abr A28 Abr A Abr A45 45 I II III IV

15 Asfalttipäällysteen vedenkestävyys AB- ja SMA- massojen vedenkestävyys osoitetaan päällystetestinä SFS-EN mukaisella testillä suunniteltavien massan raakaaineista valmistetulle PANK 4301 mukaiselle AA 11-massalle Ominaisuus Asfalttityyppi Luokka Vaatimus Menetelmä ITSRtarttuvuusluku AB, SMA ITSR % SFS-EN , AA11-massa ITSRtarttuvuusluku suunnittelun mukaisella massalla PAB-B ITSR % SFS-EN , menetelmä B MYR- arvo PAB-V bv 2,0 2,0 g SFS-EN , menetelmä C

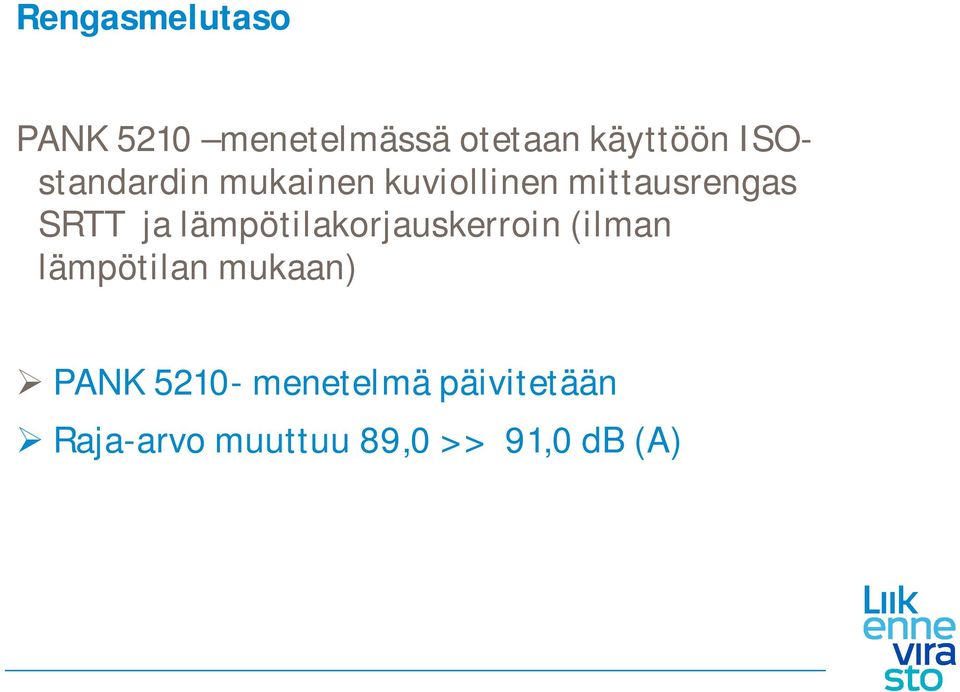

16 Rengasmelutaso PANK 5210 menetelmässä otetaan käyttöön ISOstandardin mukainen kuviollinen mittausrengas SRTT ja lämpötilakorjauskerroin (ilman lämpötilan mukaan) PANK menetelmä päivitetään Raja-arvo muuttuu 89,0 >> 91,0 db (A)

17 ELY- keskusten tienpäällystysurakoissa käytettävät päällysteiden vaatimukset 2011 Urakassa käytettävät vaatimukset ovat tarjouspyynnössä! 1. Urakkakohtaiset laatuvaatimukset 2. Infra-RYL 2010, Yleiset laatuvaatimukset - työn tekeminen - työmenetelmät 3. Asfalttinormit 2008 lisälehtineen - materiaalivaatimukset - lopputuotteen vaatimukset

18 CE- merkintä laajenee Asfalttimassan raaka-aineiden kiviaineksen ja bitumin tulee olla CE- merkittyä.

19 Tienpäällystysurakoiden takuuaika 3 vuotta v alkavista urakoista lähtien Halutaan parempaa säänkestävyyttä, erityisesti huolellisuutta työhön

20 Takuuajan toiminta Vuosittain urakoitsija - tarkastaa kohteet viim (välikatselmus) - raportoi työvirheet ja ehdotetut korjaustoimenpiteet viim tekee sovitut korjaukset kustannuksellaan viim Tilaajan nimeämä edustaja osallistuu välikatselmuksiin tarvittaessa. Varsinainen takuutarkastus YSE: n mukaisesti.
