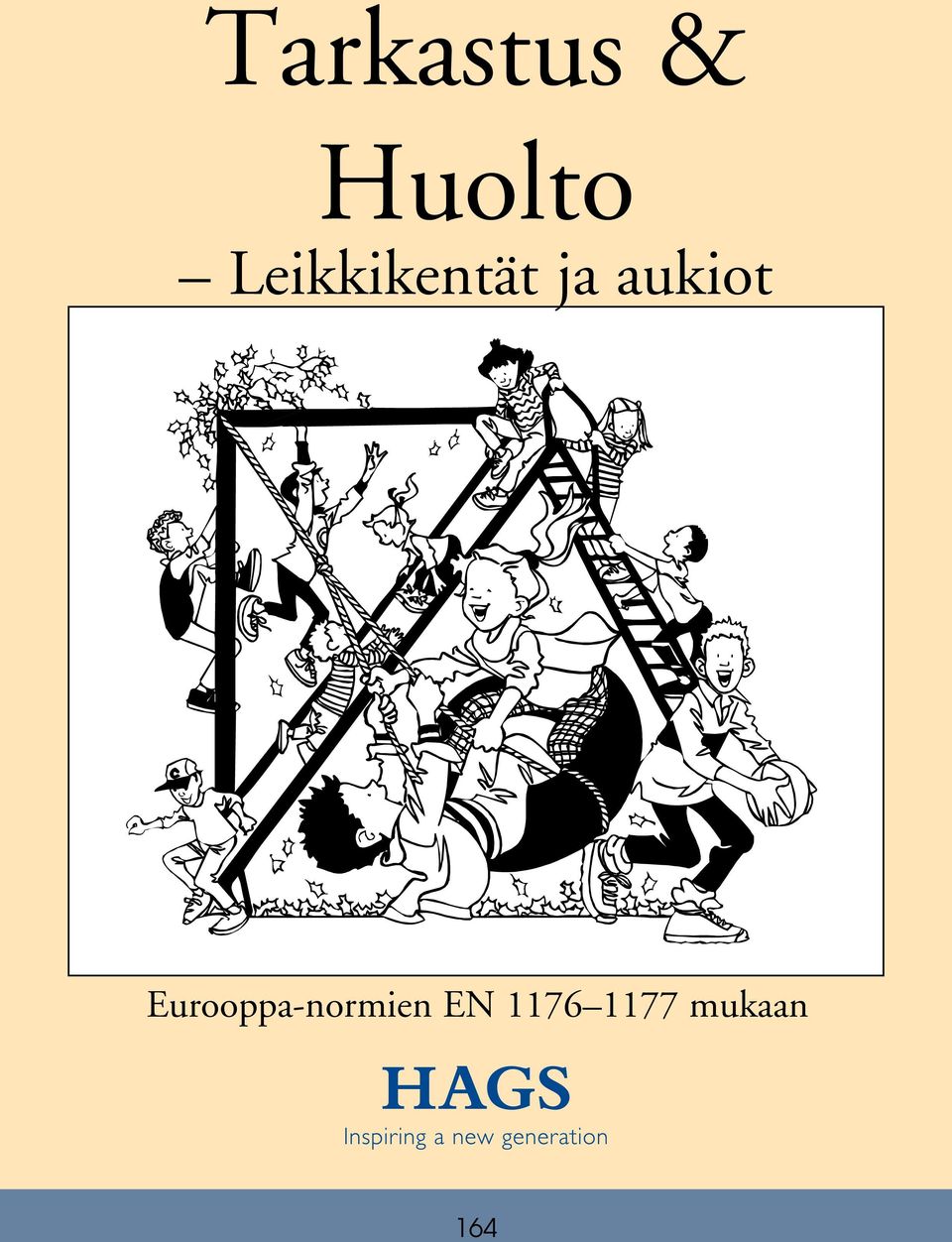

1 Tarkastus & Huolto Leikkikentät ja aukiot Eurooppa-normien EN mukaan 164

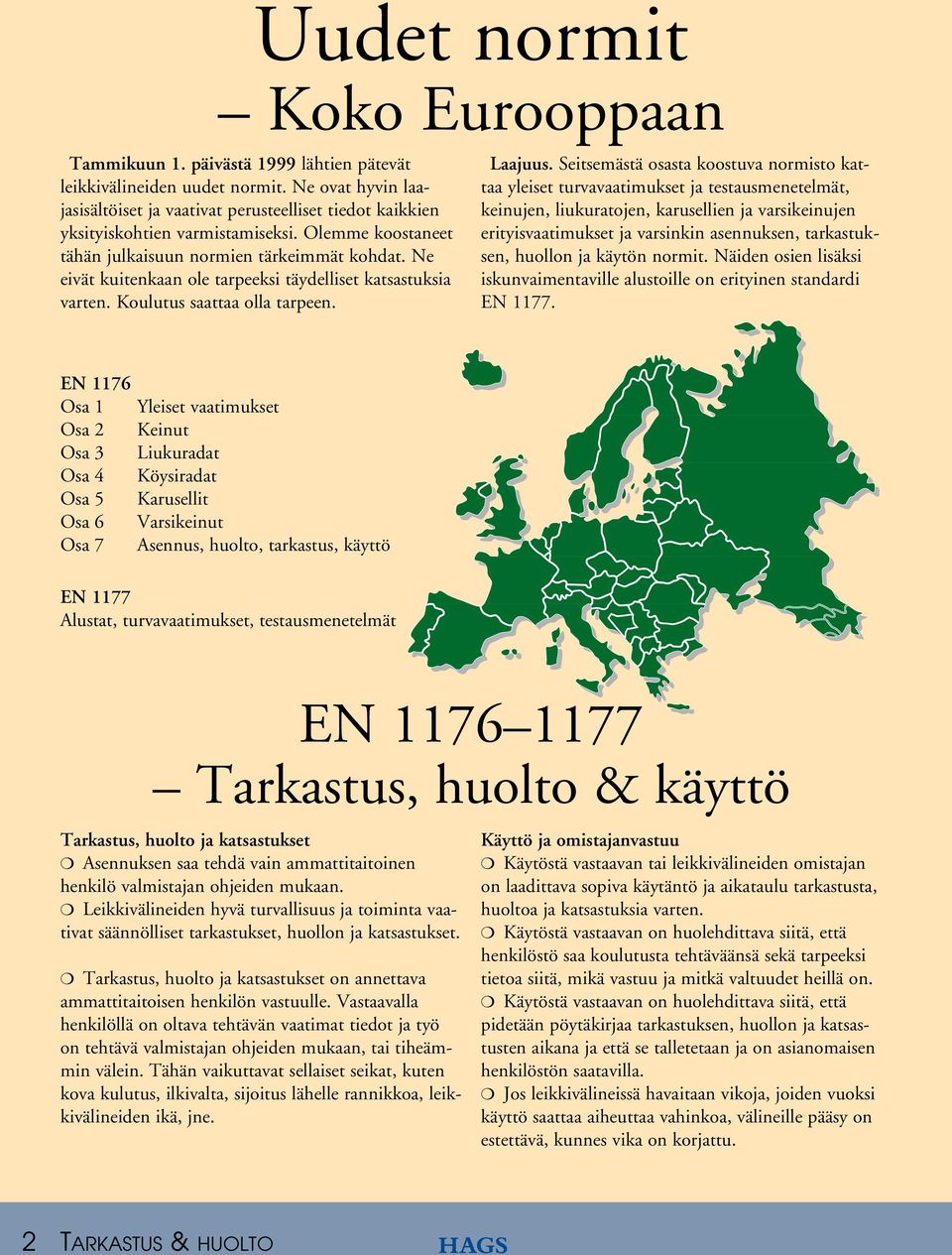

2 Uudet normit Koko Eurooppaan Tammikuun 1. päivästä 1999 lähtien pätevät leikkivälineiden uudet normit. Ne ovat hyvin laajasisältöiset ja vaativat perusteelliset tiedot kaikkien yksityiskohtien varmistamiseksi. Olemme koostaneet tähän julkaisuun normien tärkeimmät kohdat. Ne eivät kuitenkaan ole tarpeeksi täydelliset katsastuksia varten. Koulutus saattaa olla tarpeen. Laajuus. Seitsemästä osasta koostuva normisto kattaa yleiset turvavaatimukset ja testausmenetelmät, keinujen, liukuratojen, karusellien ja varsikeinujen erityisvaatimukset ja varsinkin asennuksen, tarkastuksen, huollon ja käytön normit. Näiden osien lisäksi iskunvaimentaville alustoille on erityinen standardi EN EN 1176 Osa 1 Osa 2 Osa 3 Osa 4 Osa 5 Osa 6 Osa 7 Yleiset vaatimukset Keinut Liukuradat Köysiradat Karusellit Varsikeinut Asennus, huolto, tarkastus, käyttö EN 1177 Alustat, turvavaatimukset, testausmenetelmät EN Tarkastus, huolto & käyttö Tarkastus, huolto ja katsastukset Asennuksen saa tehdä vain ammattitaitoinen henkilö valmistajan ohjeiden mukaan. Leikkivälineiden hyvä turvallisuus ja toiminta vaativat säännölliset tarkastukset, huollon ja katsastukset. Tarkastus, huolto ja katsastukset on annettava ammattitaitoisen henkilön vastuulle. Vastaavalla henkilöllä on oltava tehtävän vaatimat tiedot ja työ on tehtävä valmistajan ohjeiden mukaan, tai tiheämmin välein. Tähän vaikuttavat sellaiset seikat, kuten kova kulutus, ilkivalta, sijoitus lähelle rannikkoa, leikkivälineiden ikä, jne. Käyttö ja omistajanvastuu Käytöstä vastaavan tai leikkivälineiden omistajan on laadittava sopiva käytäntö ja aikataulu tarkastusta, huoltoa ja katsastuksia varten. Käytöstä vastaavan on huolehdittava siitä, että henkilöstö saa koulutusta tehtäväänsä sekä tarpeeksi tietoa siitä, mikä vastuu ja mitkä valtuudet heillä on. Käytöstä vastaavan on huolehdittava siitä, että pidetään pöytäkirjaa tarkastuksen, huollon ja katsastusten aikana ja että se talletetaan ja on asianomaisen henkilöstön saatavilla. Jos leikkivälineissä havaitaan vikoja, joiden vuoksi käyttö saattaa aiheuttaa vahinkoa, välineille pääsy on estettävä, kunnes vika on korjattu. 2 TARKASTUS & HUOLTO

3 Hyvä ympäristö Lasten oikeus Lasten hyvä ympäristö on sen edellytyksenä, että lapset voivat kehittyä ja elää turvallisissa oloissa. Yli 190 maata on allekirjoittanut YK:n lasten oikeuksista solmitun sopimuksen, jonka tarkoituk sena on turvata lasten kasvuiän elinehdot. Artiklassa 31 käsitellään oikeutta leikkiin, koska leikin merkitys lapsen kehitykselle tunnetaan hyvin ja on dokumentoitu yksiselitteisesti. Lapsen oikeus turvalliseen ympäristöön on selviö teoriassa, mutta valitettavasti ei täysin käytännössä. Kaiken lainsäädännön perustana on pyrkiä ihmisten sekä henkiseen että fyysiseen turvallisuuteen. Useissa maissa on nykyään pitkälle kehitetty säännöstö, joka suojaa yhteiskuntamme pienimpiäkin. Tarkasta, mitkä lait tukevat kotimaassasi työtä lasten turvallisuuden parantamiseksi omalla työsarallasi. Lasten tur- Puhdas ympäristö Kaikkien yhteinen vastuu Tietoisuus ympäristökysymyksistä ja kiinnostus niihin on lisääntynyt voimakkaasti yhteiskunnassamme. Ennen ympäristöasioita ajoivat viranomaiset ja yksittäiset organisaatiot. Nyt myös yksityishenkilöt ja kuluttajat tiedostavat ne ja tajuavat ympäristön merkityksen. Lasten ja aikuisten ympäristö on aina ollut keskeinen asia HAGSille. Ympäristön vihreätä osaa ei voida koskaan korostaa liikaa. Paras leikkiympäristö on luonto, taustana erityisillä leikkivälineillä luotu kokonaisuus. Kaiken elävän edellytyksenä ovat luonto, vesi ja ilma mutta ne eivät kestä mitä tahansa. Luonnon vaaliminen on selviö, mutta tehokas työ ongelmien ratkaisemiseksi vaatii tietoa ja hyvin suunniteltua työtä. Kulutamme elämämme aikana itse asiassa koko ajan ympäristövaroja tavalla tai toisella. Työ ympäristön hyväksi ei ole mikään pieni haaste kenellekään. Kaikkien on omaksuttava uudenlainen asenne ympäristöön. Sivulla on tietoja tuotekierrätyksestä. Suurin piirtein kaikki HAGS-tuotteiden raaka-aineet voidaan ottaa talteen energiana tai käyttää uudelleen. HAGSilla on ollut ympäristösertifiointi ISO kesästä 1997 lähtien. TARKASTUS & HUOLTO 3

4 Lasten turvallisuus Vaalimisen arvoinen asia Tietomme riittävät tuskin koskaan siihen, että pystyisimme eliminoimaan kaikki vaarat. Yleinen vaarakäsite sisältää fyysisten vaarojen lisäksi myös kehitykseen liittyvät vaaratekijät. Pyrkimyksenä on aina oltava luoda kiinnostavia ja virikkeisiä, sopivat vaaratekijät sisältäviä leikkiympäristöjä, joiden vaarat lapsi pystyy torjumaan ja arvioimaan. Mutta vasta tietojamme käytäntöön soveltamalla voimme näyttää, että todella välitämme lapsista. HAGSin kurssit ja seminaarit ovat herättäneet suurta kiinnostusta. Jos haluat lisätietoja, ota yhteys HAGSin edustajaan. Säännölliset tarkastukset ja valvonta Tämä on asia, joka koskee kaikkia aikuisia lasten arkitilan teissa. Vanhempia, opettajia, esikouluhenkilöstöä, vapaa-ajanohjaajia, puisto henkilöstöä, vahtimestareita, jne. Ottamalla vastuun ja paneutu malla ongelmiin voimme aikaan saada yhdessä paljon myönteistä. Irtilyöty lauta, katkaistu köysi, vahingonteosta aiheutuvat vaaral liset aukot; niiden havaitse minen on tärkeää. Silloin on aika hälyt tää asiasta tai korjata vika itse. On muitakin syitä puuttua suoraan asiaan. Rikkoutunut tuote houkuttaa vielä pahempaan vandalismiin. Seuraavilla sivuilla olevasta tarkastusluettelosta saa lisävink kejä ja ohjeita. Tekstistä ja kuvasta käyvät ilmi herkät kohdat ja annamme vihjeitä tarkastusmenettelystä ja toimenpiteistä. Huom! Tämä tarkastusluettelo ei korvaa normia, vaan täydentää sitä. HAGSin tuoteluettelossa on myös tiedot siitä, miten usein kunkin yksittäisen leikkivälineen tarkastuksia ja huoltoa vaaditaan. 4 TARKASTUS & HUOLTO

5 Lisäksi Tärkeitä turvanäkökohtia Muita tärkeitä, ulkotiloissa varteen otettavia turvanäkökohtia: * Istutukset ja paikan kasvillisuus on säilytettävä mahdollisuuksien mukaan sellaisenaan, mutta: On muistettava, että jotkut kasvit, esim. siitepölyä erittävät kasvit voivat olla ongelmallisia allergikoille. Samalla on kiinnitettävä huomiota myös mahdollisiin myrkyllisiin kasveihin. * Kaivoissa on oltava lukittava kansi. * Ota huomioon sellainen, mikä voi muuttaa lapsen käsitystä omasta kehosta. Lapset haluavat testata, kiipeillä, ryömiä ja tutkia. He altistavat siis itsensä vaaroille, joita he eivät ymmärrä. Aikuisena olet vastuussa lapsesta ja voit vähentää vaaroja seuraavasti: Varmistaudu siitä, ettei lapsen vaatteissa ole hupun nyörejä, jotka saattavat takertua johonkin hänen leikkiessään. Sama koskee kaulaliinoja, huppuja, pyöräilykypäriä, yms., jotka voivat jäädä kiinni johonkin leikin temmellyksessä. * Liikennevahingot: Liikennevahingot ovat usein vakavampia kuin muut onnettomuudet. Yli puolet lasten kuolemaan johtavista tapaturmista tapahtuu liikenteessä. Pienet lapset altistuvat vaaroille liikenteessä heidän leikkiessään jalkakäytävillä ja teillä kodin läheisyydessä. Liikenneympäristöä ei ole suunniteltu lasten tarpeiden ja turvallisuuden mukaan. Ympäristön huonon suunnittelun vuoksi pienet lapset joutuvat aivan liian aikaisin omin neuvoin liikenteeseen matkalla leikkipaikalle. Tarkastusluettelo Leikkikentät Vammaisille tarkoitetuille leikkikentille on ehkä vaikea määrittää yleisesti tiettyjä mittoja, kalte vuuksia, yms. Onhan tarkoitus, että leikkipaikka on haasteellinen ja kiintoisa sekä vammaisille että muille lapsille. Seuraavia mittoja voidaan pitää ohjeellisina, mutta aina on otettava huomioon kokonaisuus. 1. Luiskien kaltevuus saa olla korkeintaan 6 %. 2. Lattialautojen raot ja aukot eivät saa olla suurempia kuin 8 mm. 3. Luiskien reunojen, jotka estävät poisvierimisen, on oltava vähintään 100 mm:n korkuiset. Reunojen värin on poikettava luiskan väristä, mikä helpottaa näkövammaisten orientoitumista. 4 Kaksi vierekkäin olevaa pyörätuolia vaativat vähintään 1,8 m levyisen lattiatason. 5. Suunnanmuutokseen tai paikalla oleskeluun tarkoitettujen liikkumispintojen, leikkivälineisiin johtavien sisäänmenojen ja ulostulojen pintaalan on oltava 1,5x1,5 m. Muun liikkumis pinnan leveyden on oltava vähintään 1,2 m. 6. Tartuntatangot on asennettava kun putoamis - korkeus on 0,15 1 m. Tartuntatankojen halkaisijan on oltava mm, jotta niistä saa hyvän otteen. 7. Putoamissuojina toimivat seinäelementit on asennettava silloin kun putoamiskorkeus on yli 0,6 m. 8. Sellaiset leikkivälineet kuten pelit on sijoitettava niin, että niiden alle jää tilaa pyörätuolille. 9. Hiekkapinnoille on asetettava esimerkiksi puualus tat, jotka helpottavat pääsyä leikkitelineille. 5TARKASTUS DAGS ATT & HUOLTO SE ÖVER 5

6 Tarkastusluettelo Tarkastus & huolto Kaikentyyppisten leikkitelineiden tarkastuksen ja huollon yhteydessä on kiinnitettävä huomiota joihinkin tärkeisiin kohtiin. Pultit ja ruuvit Kiristä tarvittaessa. Löysät pultit ovat kasvavien laatuongel - mien alku ja aina turvallisuusriski, etenkin puurakenteissa tai liikkuvissa rakenteissa. Tarkasta, puuttuuko jokin ruuvi tai pultti. Tyhjä reikä kielii siitä, että ruuvi puuttuu. Ei hyväksytyt aukkomitat Sormet: 8 25 mm lapsen liikkuessa, esim. liukuradassa, palomiehenliu ussa ja korkeuksissa yli 1,2 m maanpinnan yläpuolella. Jalka: yli 30 mm seisomapinnoilla, joiden kaltevuus on pienempi kuin 45 ja jotka eivät jousta mitenkään. Pää: mm helposti kaikenikäisten ulottuvilla olevissa leikkitelineissä mm leikkitelineissä, jotka eivät ole helposti alle 36 kuukauden ikäisten lasten ulottuvilla. Jalkoja ja päätä koskevat mitat ovat rinnakkaisia aukkomittoja. Aukoissa ei saa olla osia, jotka yhdistyvät alaspäin suuntautuen alle 60 :n kulmassa. Ankkurointi Leikkivälineet ja muut varusteet on ankkuroitava kiinteästi. Ks. kuva. Tarkasta vakaus ja kaatumisvaara. Maalaus Tarkasta mahdolliset lahoamisen alut. Öljyä ja kuultomaalaa sahatut ja höylätyt puura-kenteet sekä vaneri joka kolmas vuosi. Maalatut teräsrakenteet maalataan uudelleen kulutuksesta riippuen. Jauhemaalattuja rakenteita hoidetaan parhaiten ilmestyneitä vaurioita paikkamaalaamalla. Tarkasta, etteivät vedenpoistoaukot ole tukossa. Alustat Maahanosumispinnat Vapaa putoamiskorkeus on korkeintaan 3 m. 400 mm karkeaa hiekkaa tai soraa EN 1177:n mukaan. Kyseistä putoamiskorkeutta varten tyyppihyväksytyt turva-alustalaatat. Iskua vaimentavan alustan on ulotuttava vähintään 1,5 m leikkitelineen ulkopuolelle. Jos putoamiskorkeus on yli 1,5 m; ks. taulukko C, sivu 8. (Keinua, liukurataa, köysirataa Koko keho Pää/kaula pää ensin Pää/kaula jalat ensin Käsivarsi ja käsi Jalka ja jalkaterä Sormet Vaatteet Hiukset ja karusellia varten on erityiset vaatimukset.) Kyseisessä paikassa ei saa olla kovia tai teräviä esineitä. Huomaa, ettei tämä koske laitteita, joissa lapsi liikkuu omalla painollaan, esim liukurataa tai keinuja. Varaosat Käytä aina alkuperäisiä, turvallisuustestattuja varaosia. Liikkuvat osat Voitele tasaisin välein. Vaihda kuluneet osat. Liikkuvien ja kiinteiden osien välillä ei saa olla puristumista tai leikkautumista aiheuttavia kohtia. Köysiratojen vaijerit on tarkastettava, voideltava ja kiristettävä tarvittaessa. Min 200 mm Turva-alustalaatat Min 400 mm Tässä saattaa piillä vaaroja!! Kokonaan ympäröidyt aukot Jäykät Joustavat V- muotoiset aukot Osittain ympäröidytaukot Ulostyöntyvät osat Liikkuvat välineosat 6 TARKASTUS & HUOLTO

7 Tarkastusluettelo Leikkivälineet Palkit ja puomit Tarkasta kiinnitys, ruuvit ja helat sekä esiporattujen reikien kuluminen. Ylös- tai ulostyöntyvät osat pään ja jalkojen alueella on kielletty (vapaa tila), ks. kuva 1. Pyöräkaruselli Tarkasta, että pyörissä on vapaakäyntinapa turvallisu udelle tärkeä seikka. Tarkasta, ovatko renkaat ja polkimet kuluneet. Tarkasta, että pyörätilan hankaussuoja on ehjä. Voitele keskiölaakeri. Tarkasta, että istuimet ovat ehjät. Lattia Tarkasta ruuvit, helat ja laudat (tarvittaessa vaihda). Leikkivälineet, jotka eivät ole helposti alle 36 kuukauden ikäisten ulottuvilla: Yli 1 m maanpinnasta olevan tasanteen putoamissuojana on oltava mm:n korkuinen sei nämä. Yli 2 m:n korkeudella oltava vähintään 700 mm:n korkuinen putoamissuoja. Ks. kuva 2. Kaikenikäisten ulottuvilla olevat leikkivälineet: Jos tasanne on yli 600 mm leikkitason yläpuolella, on siinä oltava vähintään 700 mm:n korkuinen seinämä. Ks. kuva 3. Seinämä: Tarkasta kiinnitys, ruuvit ja helat sekä vaihda vaurioituneet laudat. Seinämässä ei saa olla vaakasuuntaisia välitankoja, jotka houkuttelevat kiipeilemään. Urheiluvälineet Tarkasta urheiluvälineet, jotka vaativat jatkuvaa silmällä pitoa. Tarkasta eri urheiluvälineiden verkot myös erikoisverkot ja tee tarpeelliset täydennykset. Karuselli Tarkasta toiminta, etenkin keskipakoisjarru. Kiipeilyverkot, köysitikkaat ja köysiportaat Tarkasta kiipeilyvälineiden kaikki osat, jotka kuluvat vilkkaissa leikeissä. Fig.1 Putoamissuoja Ei helposti alle 36 kuukauden ikäisten lasten ulottuvilla olevat välineet. Keinut Tarkasta säännöllisesti ripustus kulumisen osalta. Käytä lyhytlenkkistä tai vastaavanlaista ketjua. Kork. 2 keinunistuinta/keinupuomi. Vapaa tila maasta keinunistuimen alareunaan yli 350 mm. Rengasistuimen vastaavan välin on oltava yli 400 mm. Pienin keinunistuinten väli: ks. taulukko A, sivu 8. Pienin vapaa tila sekä iskunvaimentavaa materiaalia keinun ympärillä: ks. taulukko B, sivu 8. Pikkulapsille tarkoitettua keinunistuinta ei saa asentaa suuremmille lapsille tarkoitetun istuimen viereen, samaan keinupuomiin. >2000 Fig.2 Putoamissuoja Helposti kaikenikäisten ulottuvilla olevat välineet Riippusilta Tarkasta riippusillan kaiteet ja liitosketjut. Vaihda muovi pääl lysteinen ketju, jos se on vaurioitunut. Tarkasta kaikki kiinnikkeet. Tarkasta, puuttuuko keinulautoja, ovatko ne rikki tai pahasti kuluneet. Vaihda uusiin. Tarkasta, ettei jäykkien ja joustavien osien välille muodostu vaarallisen kokoisia aukkoja kuormitetussa ja kuormittamattomassa tilassa. >2000 Fig.3 TARKASTUS & HUOLTO 7

8 Köydet kiipeilyverkot köysitikkaat köysiportaat trapetsit voimistelurenkaat. Tikaspuolien paksuuden on oltava mm. Ketjut Ketjujen on oltava lyhytlenkkisiä, silmäkoko korkeintaan 8,6 mm. Tarkasta, ovatko kiinnityskohdat kuluneet. Ketjut eivät saa olla niin pitkiä, että muodostuu silmukka (kuristumisvaara). Köysirata Tarkasta, että köysiradan liukuvaunu kulkee ilman kitkaa. Tarkasta vaijeri; ulostyöntyvät langat ja muut vauriot ovat merkki vaihdon tarpeesta. Voitele tarvittaessa. Huolehdi siitä, että istuimen ripustukseen käytetään muovitettua ketjua tai vastaavaa. Jos joku yllä mainituista osista on viallinen hanki kunnos-tussarja köysirataan. Istuimen on riiputtava vähintään 2,1 m kannatinköyden alapuolella. Istuimen alle tulee jäädä vapaata tilaa vähintään 400 mm 130 kg:lla kuormitettaessa. Kiristä vaijeri tarvittaessa. Vapaa putoamiskorkeus kork. 2 m istuen, 3 m käsistä roikkuen. Vaijerin kiinnityskohdan on oltava vähintään 2,5 m korkeu della maasta. Vapaan tilan on ulotuttava 1,5 m:n etäisyydelle telineestä, jos teline on varustettu lähtötasanteella; 2 m kannatinköyden molemmille puolille sekä 2 metriin päätepisteessä, istuimen ollessa ääriasennossa. Liukuradat Avoin liukurata Leikkitelineeseen yhdistettyjen liukuratojen lähtötaso on varustettava suojaputkella. Tarkasta vanhan avoimen mallin sivusuojat, ne on vaihdet - tava umpinaisiin turvallisuussyistä. Aseta mielellään rinneportaat liukuradan viereen, ei kuiten - kaan lähemmäs kuin 1 m:n päähän. Tarkasta rinneliukuradat, etenkin niiden kaltevuus, niin ettei ulostuloon kerry vettä. Korota siinä tapauksessa radan yläosaa. Tarkasta, että rata täyttää normien mukaiset vaatimukset. Vaihda rata tarvittaessa. Turva-alueen on ulotuttava kauemmas kuin 1,5 m telineestä sekä oltava 2 m:n suuruinen ulostulon edessä ja vähintään 1 m liukuradan molemmilla sivuilla. Ulostulon iskunvaimentavien alustojen on selvittävä 1 m:n putoamiskorkeudelle asetetuista vaatimuksista. Huom! Ulostulokohdasta puuttuu usein hiekkaa; lisää hiekkaa. Tarkasta, ettei liukuradan leikkitelineeseen yhdistävässä liitoksessa ole mitään kiilamuotoisia aukkoja. (Huom! Vaattei den nyörit.) x y x L 1 koskee hiekkaa tai vastaavaa. L 2 koskee synteettistä materiaalia. L 1, L 2 l l Taulukko A* l x y 1,4 0,48 0,58 1,6 0,52 0,62 1,8 0,56 0,66 2,0 0,60 0,70 2,2 0,64 0,74 2,4 0,68 0,78 2,6 0,72 0,82 mitta m Taulukko B* l L 1 L 2 1,4 3,47 2,97 1,6 3,64 3,14 1,8 3,82 3,32 2,0 3,99 3,49 2,2 4,17 3,67 2,4 4,34 3,84 2,6 4,52 4,02 Taulukko C* Putoamis- Tilatarve korkeus metriä (x) metriä (y) 0-1,5 1,50 1,6 1,57 1,7 1,63 1,8 1,70 1,9 1,77 2,0 1,83 2,1 1,90 2,2 1,97 2,3 2,03 2,4 2,10 2,5 2,17 2,6 2,23 2,7 2,30 2,8 2,37 2,9 2,43 3,0 2,50 y>0,6 1,5 är x=1,5 y>1,5 är x=2/3y+0,5 2,00 y X mitta m 8 TARKASTUS & HUOLTO

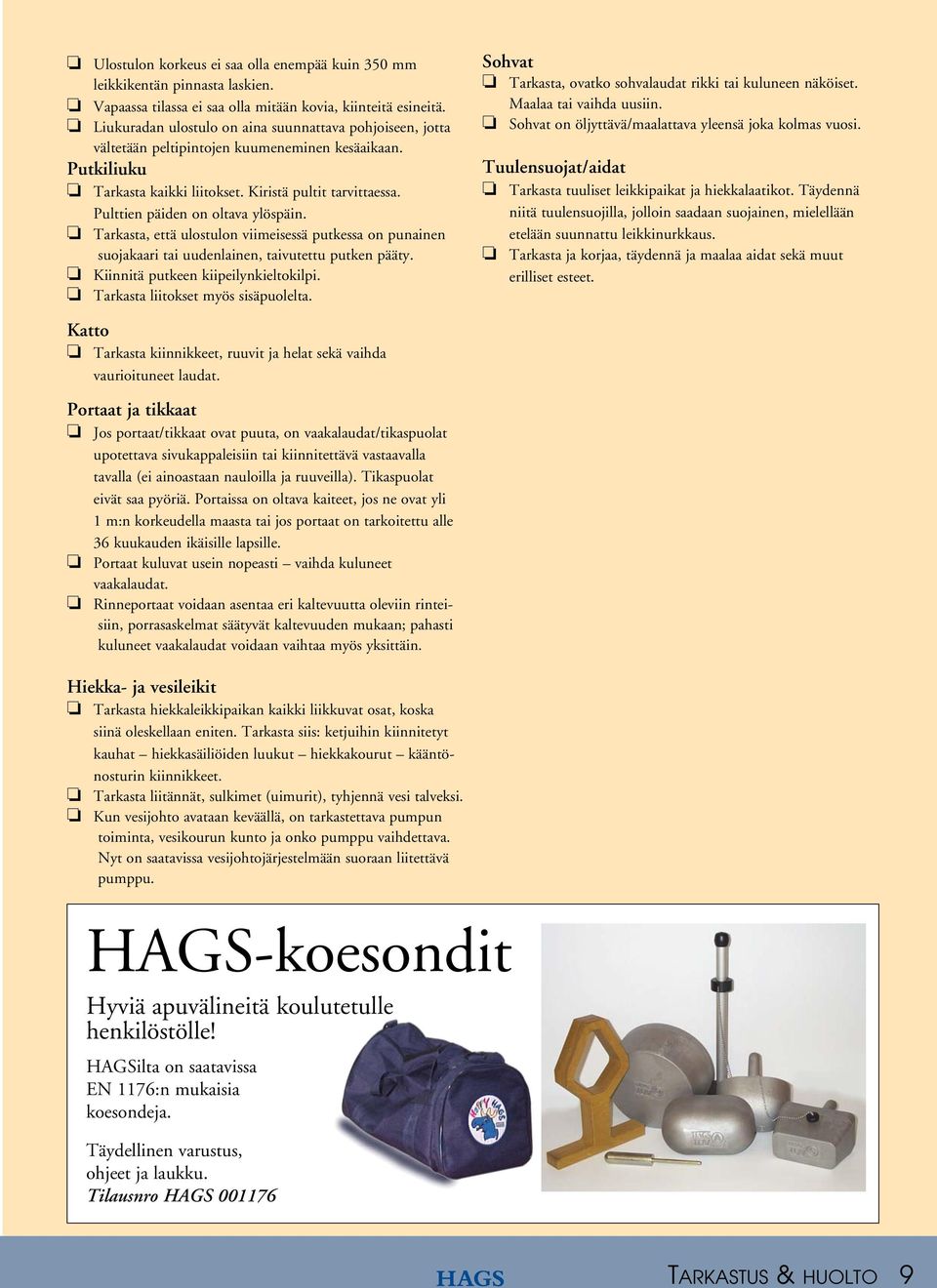

9 Ulostulon korkeus ei saa olla enempää kuin 350 mm leikkikentän pinnasta laskien. Vapaassa tilassa ei saa olla mitään kovia, kiinteitä esineitä. Liukuradan ulostulo on aina suunnattava pohjoiseen, jotta vältetään peltipintojen kuumeneminen kesäaikaan. Putkiliuku Tarkasta kaikki liitokset. Kiristä pultit tarvittaessa. Pulttien päiden on oltava ylöspäin. Tarkasta, että ulostulon viimeisessä putkessa on punainen suojakaari tai uudenlainen, taivutettu putken pääty. Kiinnitä putkeen kiipeilynkieltokilpi. Tarkasta liitokset myös sisäpuolelta. Sohvat Tarkasta, ovatko sohvalaudat rikki tai kuluneen näköiset. Maalaa tai vaihda uusiin. Sohvat on öljyttävä/maalattava yleensä joka kolmas vuosi. Tuulensuojat/aidat Tarkasta tuuliset leikkipaikat ja hiekkalaatikot. Täydennä niitä tuulensuojilla, jolloin saadaan suojainen, mielellään etelään suunnattu leikkinurkkaus. Tarkasta ja korjaa, täydennä ja maalaa aidat sekä muut erilliset esteet. Katto Tarkasta kiinnikkeet, ruuvit ja helat sekä vaihda vaurioituneet laudat. Portaat ja tikkaat Jos portaat/tikkaat ovat puuta, on vaakalaudat/tikaspuolat upotettava sivukappaleisiin tai kiinnitettävä vastaavalla tavalla (ei ainoastaan nauloilla ja ruuveilla). Tikaspuolat eivät saa pyöriä. Portaissa on oltava kaiteet, jos ne ovat yli 1 m:n korkeu della maasta tai jos portaat on tarkoitettu alle 36 kuukauden ikäisille lapsille. Portaat kuluvat usein nopeasti vaihda kuluneet vaaka laudat. Rinneportaat voidaan asentaa eri kaltevuutta oleviin rintei - siin, porrasaskelmat säätyvät kaltevuuden mukaan; pahasti kuluneet vaakalaudat voidaan vaihtaa myös yksittäin. Hiekka- ja vesileikit Tarkasta hiekkaleikkipaikan kaikki liikkuvat osat, koska siinä oleskellaan eniten. Tarkasta siis: ketjuihin kiinnitetyt kauhat hiekkasäiliöiden luukut hiekkakourut kääntö - nosturin kiinnikkeet. Tarkasta liitännät, sulkimet (uimurit), tyhjennä vesi talveksi. Kun vesijohto avataan keväällä, on tarkastettava pumpun toiminta, vesikourun kunto ja onko pumppu vaihdettava. Nyt on saatavissa vesijohtojärjestelmään suoraan liitettävä pumppu. HAGS-koesondit Hyviä apuvälineitä koulutetulle henkilöstölle! HAGSilta on saatavissa EN 1176:n mukaisia koesondeja. Täydellinen varustus, ohjeet ja laukku. Tilausnro HAGS TARKASTUS & HUOLTO 9

10 Valmistusseloste Materiaali Kaikki tuotteemme on valmistettu korkealaatuisista materiaaleista, jotka täyttävät lujuudelle, ulkonäölle ja toimivuudelle asettamamme vaatimukset. HPL-levymateriaalia (High Pressure Laminate) käytetään paikoissa, joissa toiminta- ja laatuvaatimukset ovat erityisen korkeat. Materiaali on kovaa ja vaaditaan HAGSin kehittämä kaksoisjyrsintätekniikka, jotta siihen saadaan aikaan sileät ja pehmeät turvallisuudelle tärkeät pinnat. Puumateriaali on tiheäkasvuista, ruotsalaista mäntyä etupäässä Ruotsin pohjoisosista. Kaikki puu höylätään, reunat ja päädyt pyöristetään. Pyöröpuut valmistetaan liimapuusta, jolla varmistetaan kaunis, rakoilematon pinta etenkin paikoissa, joissa lämmin, kuiva ilma aiheuttaa helposti suuria kuivumishalkeamia. 110 mm pyöröpuihin on höylätty lisäksi neljä uraa, joilla saavutetaan vielä parempi pinta ja asennusta helpottavat suorat linjat. Hiekkalaatikoissa ja sisäänjuoksuesteissä on käytetty mm. tammea. Esiporattuihin reikiin upotukset ruuveille ja muttereille tai ne on varustettu ilkivallan estävillä HAGS-suojuksilla. Kaikki vaneri on tarkoitettu ulkokäyttöön ja korkealaatuista. Verkot ja köydet ovat kuumasinkittyä, vankalla polyuretaanilla päällystettyä ketjua. Se on kulutusta kestävää ja elastista eivätkä lämpötilojen vaihtelut vaikuta siihen. Liukumäissä käytetty ruostumaton, kuviovalssattu pelti takaa hyvän suojan ruostumiselta. Muut osat on valmistettu joko sopivasta teräslaadusta tai alumiinista lujuusvaatimuksista ja käytetystä pintakäsittelymenetelmästä riippuen. Kaikki ruuviliitokset on tehty joko kuumasinkityillä tai 20 µm:n sähkösinkityksellä ja Corrosililla käsitellyillä ruuveilla. Mutterit ovat itselukittuvia. Puuseiniin hydraulisesti puristetut rakenneosat ovat kuumasinkittyä 1,5 mm teräslevyä. Puunsuojaus Puumateriaali on käsitelty puunsuojausaineella normin EN 351, luokka P5 ja Pohjoismaiden puunsuojausneuvoston (Nordiska Träskyddsrådet) ohjeiden mukaan. Kemiallisen puunsuojauksen tarve vaihtelee eri ympäristöjen puuta vahingoittavista eliöistä riippuen. Puunsuojausluokka P5 on tarkoitettu maan pinnan yläpuolelle sijoitettaville puurakenteille ja puu käsitellään vasta työstön jälkeen. Tässä kyllästysmenetelmässä käytetään öljyä ja aktiivisia, biologisesti hajoavia aineita. Öljy suojaa puuta myös kosteudelta, kuivumiselta ja kuitujen löystymiseltä. Näin muotokin säilyy. Tämä on siis puulle ja ympäristölle ystävällinen menetelmä. Maan kanssa kosketuksiin joutuvissa puuosissa, kuten hiekkalaatikoissa, käytetään suojakäsiteltyä tammea. Pintakäsittely Puumateriaali on pintakäsitelty hyvin imeytyvällä pohjakuultomaalilla ja kalvon muodostavalla pintakuultomaalilla, mikä takaa erittäin hyvän säänkestävyyden. Kuultoväri jättää puun syyrakenteen näkyviin. Kaksi kertaa suoritettavan upotusvärjäyksen ansiosta puu saa täydellisen ja tasaisen käsittelyn ja tuloksena on todella korkea laatu. Teräsmateriaali on sähkösinkitty, pohjamaalattu ja sen jälkeen jauhemaalattu polyesterimaalilla. Ennen jauhemaalausta teräs sähkösinkitään ja pohjamaalataan. Ruostesuojaus paranee ja siten taataan pitkä kestoikä perinteisiin menetelmiin verrattuna. Takuu ISO 9001 on koko ISO 9000-normiston laajin laadunvarmistusjärjestelmä. HAGS sai jo helmikuussa 1993 sertifikaatin ja hyväksynnän ISO 9001:n mukaan. Tämä merkitsee sitä, että jokaisen vaiheen laatu ideasta valmiiseen tuotteeseen on tarkastettu. Rakennesuunnittelua, raakaainetoimituksia, tuotantoa, varastointia ja asiakkaalle toimitusta varten on tarkat laatuvaatimukset ja erittelyt. Sisäiset tarkastajat tutkivat kaiken järjestelmällisesti, minkä lisäksi ulkopuoliset tarkastajat valvovat kaikkea säännöllisesti. Tämä tarkka laadunseuranta leimaa koko HAGSin ajattelutapaa. Siksi voimme antaa tuotteillemme laajan laatutakuun. 10 vuoden takuu kaikille HPL-komponenteille. 5 vuoden takuu kaikille kantaville osille. 1 vuoden takuu kaikelle muulle materiaalille. Yllä mainittu takuu kattaa vaihto-osien maksuttoman toimituksen, jos osissa ilmenee valmistusvirhe, materiaalivika tai jos ne ovat rikkoutuneet näistä syistä. Takuu ei kata ilkivaltaa tai epänormaalia käyttöä, eikä myöskään normaalia kulumista. Takuu on voimassa sillä edellytyksellä, että asennuksessa ja kunnossapidossa on noudatettu HAGSin ohjeita. Pidätämme oikeuden mitta- ja rakennemuutoksiin. Yleistä tuotetietoa Turvanormi Hyvin toimivan turvanormin tarkoituksena on aikaansaada mahdollisimman turvallisia leikkipaikkoja leikkiarvoa ja kiehtovuutta häiritsemättä. Olemme vuodesta 1975 lähtien seuranneet saksalaisen DIN normin laadintaa ja sovittaneet tuotteemme sen mukaisiksi. Tämä normi on uusien EU-normien EN perustana. Pystymme siksi ilmoittamaan, että tuotteemme täyttävät normien EN turvallisuusvaatimukset. Yleistä tilantarpeesta Leikkivälineiden turva-alueet saavat tietyissä tapauksissa olla limittäin. Tämä ei kuitenkaan koske liukumäkiä, keinuja, karuselleja, köysiratoja ja muiden liikkuvia välineitä. Yleistä alustasta Jokainen leikkiväline on sijoitettava oikealle alustalle, jotta se toimisi oikein turvallisuus- ja leikkinäkökulmasta. HAGS-leikkivälineiden alustan tulee täyttää normin EN 1177 vaatimukset. Tilastot osoittavat, että suurimmassa osassa leikkipaikoilla sattuneista tapaturmista syynä on ollut liian kova alusta. Yleistä asennuksesta Leikkivälineet toimitetaan tavallisesti kuljetus- ja ympäristösyistä jollakin seuraavista kolmesta tavasta: 1. Rakennussarja esim. keinutelineet 2. Valmiiksi kasatut elementit, esim. leikkijärjestelmät 3. Pääasiassa valmiiksi koottuna esim. liukumäet Jokaisen asennusta vaativat leikkivälineen mukana toimitetaan asennusohjeet. Yleistä kiinnityksestä Turvavaatimukset, vakavuus ja myös varkauksien vaara edellyttävät, että leikkivälineet ankkuroidaan kunnolla. Tärkein syy tähän on se, että huonosti ankkuroidut leikkivälineet ovat kaatuessaan aiheuttaneet vakavia onnettomuuksia. Ankkurointiin käytetään pääasiassa HAGSin patentoimia ankkurointijalustoja, jolloin puu voidaan käsitellä ympäristöä vähemmän rasittavilla menetelmällä ja joka tarjoaa erinomaiset tarkastusmahdollisuudet. Eri leikkivälineiden ankkurointivaihtoehdot ovat seuraavat. 1. Tehdasvalmisteiset maahan kaivettavat jalustat 2. Maa-ankkurit 3. Valetaan maahan. Eräät tuotteet on ankkuroitava maahan pai kan päällä valetulla betonilla. Valuosa on kiinnitettävä paikal leen ennen valutöiden aloitusta. Betonin lujuuden on täytettävä kyseisen tuotteen vähimmäisvaatimukset. Betonityön tekijöillä pitää olla vaadittava kokemus ja ammattitaito. Käytettäessä irtomateriaalia kuten kuori-, puuhak tai vastaavaa alustaa, tarvitaan syvempää ankkurointia. Ota yhteys HAGS-myyjääsi. Asennusohjeet Asennus on tehtävä oikein ja annettava ammattitaitoisen henkilöstön tehtäväksi, jotta tuotteet toimivat oikein, ongelmitta ja kauan. Siksi olemme pyrkineet tekemään asennusohjeista yksityiskohtaiset ja helppotajuiset. Ne pakataan aina tuotteen mukaan, jotta asennuksesta vastaava henkilöstö saa ne käyttöönsä. Jos asennusohjeet puuttuvat, ota yhteys HAGS-myyjään. Onnettomuuksien välttämiseksi leikkivälineeseen ei saa päästää ketään asennustyön aikana. 10

11 Pystytetyn tuotteen tarkastus. Asennuksen jälkeen tuotteen turvallisuus, toiminta ja asennus pitää tarkastaa. Mahdolliset viat on poistettava ennen käyttöönottoa. Tarkastus ja huolto Toimivan ja turvallisen leikkivälineen edellytyksiä ovat säännöllinen tarkastus ja huolto. Ruotsin kaavoitus- ja rakennuslain mukaan leikkivälineet on pidettävä sellaisessa kunnossa, että onnettomuuksilta vältytään. HAGS järjestää erityisiä kursseja leikkipaikkoja tarkastaville ja välineistön kunnosta vastaaville. Suositamme seuraavia yleisiä tarkastus- ja huolto-ohjeita 1. Tarkasta turva-alustat, täytä hiekkaa tai oikaise kumilaatat tar vittaessa. 2. Tarkasta, ettei mihinkään ole syntynyt vaarallisia kulmia tai auk koja ilkivallan tai vastaavan vuoksi. 3. Ruuvit on ehkä jälkikiristettävä. Löystyneet ruuvit saattavat hei kentää laatua ja vaarantavat aina turvallisuuden. Erityisesti puu rakenteissa ja liikkuvissa välineissä. 4. Köysiratojen vaijerit on kiristettävä lyhyen sisäänajovaiheen jäl keen. 5. Voitele liikkuvat osat. 6. Ehkäise onnettomuudet vaihtamalla kuluneet osat. 7. Vahingonteon vuoksi vioittuneet osat on vaihdettava välittömäs ti, jotta leikkiväline toimii tarkoituksenmukaisesti, eikä vaaran na turvallisuutta. 8. Tarkasta, etteivät vedenpoistoaukot ole tukossa. Kaikki leikkivälineet vaativat tarkastusta/huoltoa määrätyin välein sekä kunnossapitoa (mm. voitelu, maalaus, säädöt, yms.) kyseisen leikkivälineen asennusohjeissa annetun aikataulun mukaan. Jauhemaalattuja teräsrakenteita hoidetaan parhaiten paikkaamalla syntyneet maalivauriot. Normaali kestoikä ilman täydellistä uudelleen maalausta on 5 10 vuotta käyttöympäristöstä riippuen. Sahatut ja höylätyt puurakenteet ja vaneri maalataan, öljytään tai kuultomaalataan yleensä joka kolmas vuosi, vaativissa olosuhteissa useammin. Varmista toimivuus ja turvallisuus käyttämällä ainoastaan HAGSalkuperäisvaraosia. Tarkastukseen kuuluu silmämääräinen tarkastus sekä tarvittaessa toiminnan tarkastus. Tarkastuksen ja huollon suositettu aikaväli on ilmoitettu luettelon jokaisen tuotteen kohdalla seuraavalla koodilla. Ensimmäinen kirjain ilmaisee tarkastusvälin, toinen kirjain huoltovälin: A/A Tarkastus/Huolto jokaisena arkipäivänä B/B Tarkastus/Huolto viikoittain C/C Tarkastus/huolto kuukausittain D/DTarkastus/Huolto kausittain E/E Tarkastus/huolto harvemmin. välit, jotta vedenpoisto toimii suunnitellulla tavalla. 2. Anna kuivua 18 % suhteelliseen kosteuteen. 3. Käsittele vahingoittuneet alueet tai koko pinta pohjustusöljyllä. Anna kuivua vähintään 4 tunnin ajan vähintään + 10 C läm pötilassa. Vaurioituneet pinnat voidaan korjausmaalata pohja kuultomaalilla. 4. Käsittele koko leikkiväline sen jälkeen kertaalleen pintakuulto maalilla, huonekalut kahteen kertaan pintakuultomaalilla. Anna kuivua vähintään 4 tuntia maalauskertojen välillä. B) Peittävä kuultomaalaus Alin käsittelylämpötila + 10 C. Vältä käsittelyä suorassa aurin gonpaisteessa. 1. Puhdista pinta ensin hometta estävällä puhdistusaineella ja pese sen jälkeen perusteellisesti vedellä (painepesurilla). Puhdista tar vittaessa lautojen välit, jotta vedenpoisto toimii suunnitellulla tavalla. 2. Anna kuivua 18 % suhteelliseen kosteuteen. 3. Käsittele koko tuote pohjustusöljyllä. Anna kuivua vähintään 4 tunnin ajan vähintään + 10 C lämpötilassa. Käsittele vakavista kosteus- ja homevaurioista kärsivät puutuotteet pohjustusöljyllä. 4. Käsittele sen jälkeen koko leikkiväline tai kaluste peitekuulto maalilla. Odota vähintään 4 tuntia käsittelyjen välillä. Peitekuultomaalin värit on sovitettu läpinäkyviin kuultomaaleihimme. Pieniä värieroja saattaa kuitenkin esiintyä, koska peitekuultomaalin väri ei ole koskaan ihan samanlainen kuin läpinäkyvän kuultomaalin. HAGS-tietoa tuotekierrätyksestä HAGS-tuotteiden raaka-aineiden valinnassa lähtökohtana on ollut tekninen toimivuus ja mahdollisimman pieni ympäristökuormitus tuotteen koko elinkaaren aikana. Tuotteet koostuvat eri materiaaleista, jotka voidaan helposti erottaa toisistaan. Seuraavasta materiaaliluettelosta käy ilmi kyseisten materiaalien suositettu kierrätysmenetelmä: Materiaali Puu (kyllästysluokka B) Metallit HPL Muoviosat, massiiviset Muoviosat, vaahdotetut Kierrätysmenetelmä Kierrätys tai energiantuotanto Kierrätys Energiantuotanto Kierrätys tai energiantuotanto Energiantuotanto Jätteet käsitellään kunnittain paikallisten sääntöjen mukaan. Ota siksi yhteys kuntasi edustajiin, jos haluat tiedustella niiden talteenottotavoista. Nämä suositukset koskevat tietysti vain normaalitapauksia. Ahkerassa käytössä olevien leikkipaikkojen huoltovälejä on lyhennettävä tarvetta vastaavasti. Tietoja tarkastuksesta ja kunnossapidosta on myös tuotteen mukana toimitetussa asennusohjeessa. Kuultomaalattujen HAGS-tuotteiden huolto Puun pintaa on huollettava, jotta se säilyy kauniina ja toimivana. Huoltovälit ja -tapa riippuvat sijaintipaikasta ja tuotteen kulutusasteesta. Pintakäsittelyn kunto on arvioitava, ennen kuin sitä ryhdytään käsittelemään. Vähän mekaanisesti vaurioitunut, mutta muuten ehjä maalipinta käsitellään A) läpinäkyvällä kuultomaalilla. Suuret pintavauriot ja kohdat, joista maali on irronnut, käsitellään B) peittävällä kuultomaalilla. A) Läpinäkyvä kuultomaalaus Alin käsittelylämpötila + 10 C. Vältä käsittelyä suorassa auringonpaisteessa. 1. Pese pinta huolella painepesurilla. Puhdista tarvittaessa lautojen 11

12 Hyvä leikkipaikka Harkitut toiminnot Liikuntaleikkejä motoriikkaharjoituksia Roolipeliä roolileikkiä Rakenneleikkejä luovuusharjoituksia Sääntöleikkejä Aistien harjoittamista Pikkulasten opettamista Vammaisten huomioimista Turvallisuutta Houkutteita Yhdessäoloa Vihreyttä eri ympäristöjä Suojaisia nurkkauksia Vertaa nykyistä leikkipaikkaa yllä olevaan toimintoluetteloon. Tee siitä monikäyttöisempi, jotta lapset saavat virik keitä mielekkäämmille leikkielämyksille. Vaihtelun runsaus on paras keino luoda leikkipaikasta houkutteleva. Leikkikentän on oltava houkuttelevampi kuin muut paikat, joissa lapset yleensä leikkivät; kadut, jalkakäytävät, ostokeskukset, metro, rakennustyömaat, jne. Leikkipuiston eri toiminnot näkyvät yllä olevasta kuvasta. Pyri sovittamaan tällainen ulkotila ympäristöönsä. Anna puiden ja muun vehreyden muodostaa osa siitä. Luo viihtyisä paikka koko perheelle. HAGS ISO 9001 ISO 14001
