KÄYTTÖOHJE PUMA D

Transkriptio

1 KÄYTTÖOHJE FI PUMA D

2

3 Suomi 2011 Handicare Kaikki oikeudet pidätetään. Tässä esitettyjä tietoja ei saa jäljentää eikä julkaista missään muodossa, painettuna, valokopiona, mikrofi lminä tai millään muullakaan tavalla, ei sähköisesti eikä mekaanisesti ilman Handicaren kirjallista lupaa. Informaatio perustuu käyttöohjeen julkaisuhetkellä tiedossa oleviin rakennetietoihin. Handicare harjoittaa jatkuvaa tuotekehittelyä ja pidättää siksi oikeuden tehdä tuotteisiin muutoksia. Tämä informaatio koskee tuotteen perusversiota. Handicare ei ole vastuussa mahdollisista vahingoista, joita voi sattua käytettäessä tuotetta perusversiosta poikkeavana kokoonpanona. Käyttöohjeessa olevat kuvat saattavat poiketa oman istuinjärjestelmäsi kokoonpanosta. Tämä informaatio on valmisteltu mahdollisimman huolellisesti, mutta Handicare ei ole vastuussa mahdollisista virheistä ja niiden aiheuttamista seuraamuksista. Handicare ei ole vastuussa vahingoista, joita mahdollisesti aiheutuu kolmannen osapuolen suorittamasta työstä. Handicaren käyttämät nimet, tavaramerkit ja vastaavat eivät ole käytettävissä, sillä niitä suojaa tavaramerkkejä koskeva lainsäädäntö

4 4 1 Johdanto Tämä käyttöohje Tässä käyttöohjeessa käytetyt symbolit 6 2 Turvallisuus Lämpötila Sähkömagneettinen säteily Liikkuvat osat Pyörätuolin merkinnät 9 3 Yleiskuvaus Pääosat Kokoonpano Käyttäjä Käyttöympäristö Säätömahdollisuudet 12 4 Pyörätuolin asetukset Istuinjärjestelmä Istuimen korkeus Painopisteasetus Ohjauslaitteen korkeus ja syvyys Ohjausjärjestelmän ohjelmointi 14 5 Pyörätuolin käyttö Pyörätuolin tarkistaminen ennen käyttöä Pyörätuoliin istuutuminen ja siitä nouseminen Pyörätuolilla ajaminen Esteet Säätömahdollisuudet Pyörätuolin työntäminen Pyörätuolin kuljettaminen (ilman kyydissä olijaa) Pyörätuoli auton istuimena Tuvavyön kiinnittäminen Varastointi käytön jälkeen 22 6 Pyörätuolin huolto Huoltosuunnitelma Akut Renkaat Pyörätuolin puhdistaminen Pyörätuolin poistaminen käytöstä 25 7 Vianetsintä 26 8 Tekniset ominaisuudet CE-merkintä ja vaatimukset Tekniset tiedot Sähkökytkentäkaavio 29

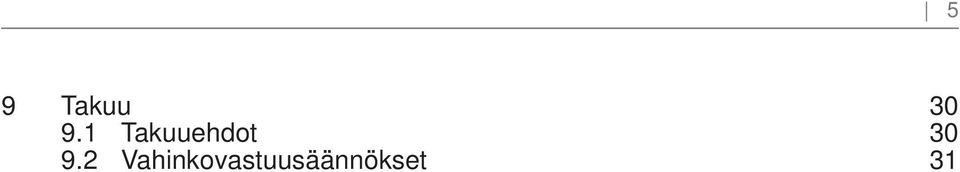

5 9 Takuu Takuuehdot Vahinkovastuusäännökset 31 5

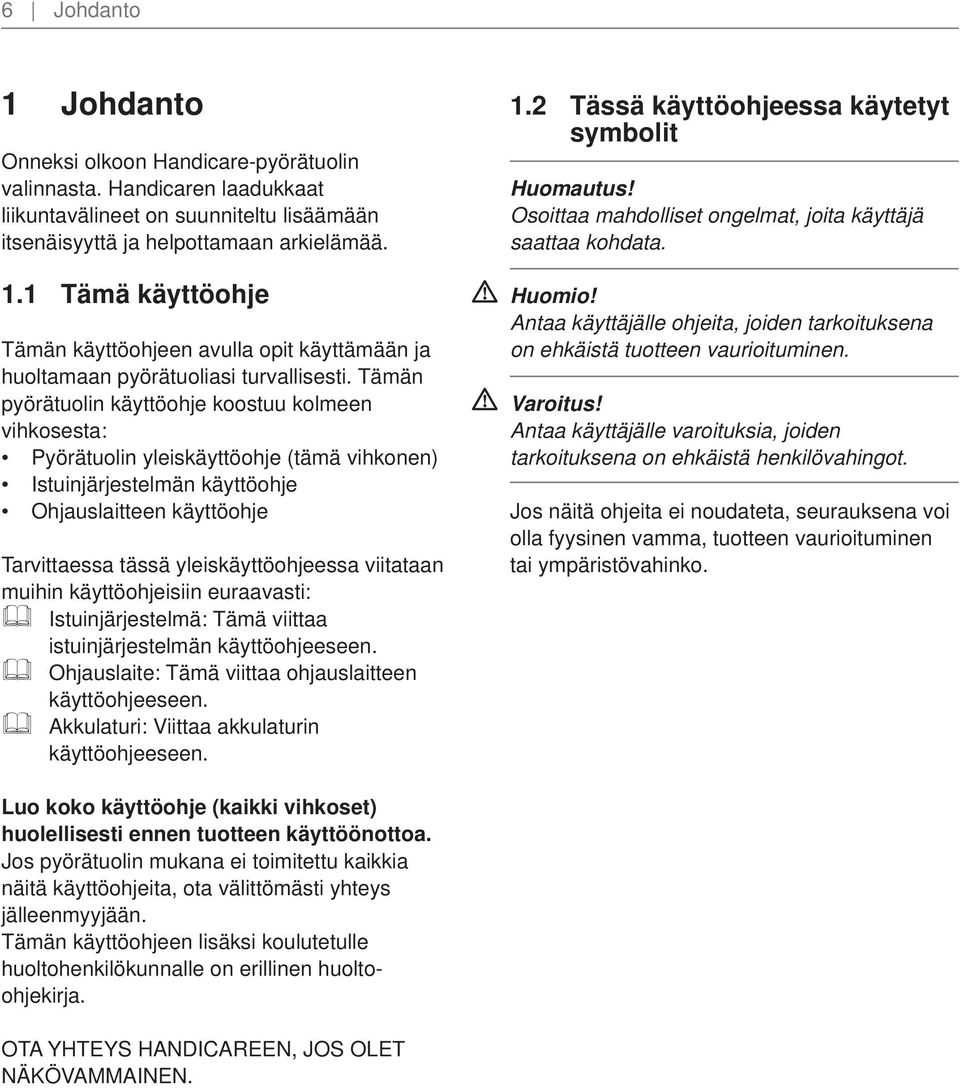

6 6 Johdanto 1 Johdanto Onneksi olkoon Handicare-pyörätuolin valinnasta. Handicaren laadukkaat liikuntavälineet on suunniteltu lisäämään itsenäisyyttä ja helpottamaan arkielämää. 1.1 Tämä käyttöohje Tämän käyttöohjeen avulla opit käyttämään ja huoltamaan pyörätuoliasi turvallisesti. Tämän pyörätuolin käyttöohje koostuu kolmeen vihkosesta: Pyörätuolin yleiskäyttöohje (tämä vihkonen) Istuinjärjestelmän käyttöohje Ohjauslaitteen käyttöohje Tarvittaessa tässä yleiskäyttöohjeessa viitataan muihin käyttöohjeisiin euraavasti: Istuinjärjestelmä: Tämä viittaa istuinjärjestelmän käyttöohjeeseen. Ohjauslaite: Tämä viittaa ohjauslaitteen käyttöohjeeseen. Akkulaturi: Viittaa akkulaturin käyttöohjeeseen. 1.2 Tässä käyttöohjeessa käytetyt symbolit Huomautus! Osoittaa mahdolliset ongelmat, joita käyttäjä saattaa kohdata. Huomio! Antaa käyttäjälle ohjeita, joiden tarkoituksena on ehkäistä tuotteen vaurioituminen. Antaa käyttäjälle varoituksia, joiden tarkoituksena on ehkäistä henkilövahingot. Jos näitä ohjeita ei noudateta, seurauksena voi olla fyysinen vamma, tuotteen vaurioituminen tai ympäristövahinko. Luo koko käyttöohje (kaikki vihkoset) huolellisesti ennen tuotteen käyttöönottoa. Jos pyörätuolin mukana ei toimitettu kaikkia näitä käyttöohjeita, ota välittömästi yhteys jälleenmyyjään. Tämän käyttöohjeen lisäksi koulutetulle huoltohenkilökunnalle on erillinen huoltoohjekirja. OTA YHTEYS HANDICAREEN, JOS OLET NÄKÖVAMMAINEN.

7 Turvallisuus 7 2 Turvallisuus Noudata aina varoitussymbolien yhteydessä annettuja ohjeita. Jos näitä ohjeita ei noudateta, seurauksena voi olla fyysinen vamma, pyörätuolin vaurioituminen tai ympäristövahinko. Varoitukset on mahdollisuuksien mukaan sijoitettu soveltuviin tekstikappaleisiin. 2.1 Lämpötila Vältä pyörätuolin moottoreiden koskettamista. Moottorit liikkuvat käytön aikana jatkuvasti ja voivat kuumentua hyvin kuumiksi. Käytön jälkeen moottorit jäähtyvät hitaasti. Moottorin koskettaminen voi aiheuttaa palovammoja. Varmista, ettei pyörätuoli altistu suoralle auringonvalolle pitkiä aikoja. Pyörätuolin tietyt osat, kuten istuin, selkänoja ja käsinojat, saattavat kuumentua, jos ne ovat liian pitkään alttiina auringonvalolle. Tämä voi aiheuttaa palovammoja tai ihoärsytystä. 2.2 Sähkömagneettinen säteily Sähköpyörätuolisi perusversio on testattu, ja se täyttää soveltuvat sähkömagneettista säteilyä koskevat vaatimukset. Huomautus! Ei kuitenkaan voida sulkea pois sitä mahdollisuutta, että matkapuhelinten, lääkinnällisten laitteiden ja muiden lähteiden aiheuttama sähkömagneettinen säteily voisi vaikuttaa pyörätuoliin. Ei voida sulkea pois sitä mahdollisuutta, että pyörätuoli voisi aiheuttaa häiriöitä esimerkiksi kauppojen ovien, hälytysjärjestelmien ja/tai automaattisten autotallinovien sähkömagneettisiin kenttiin. Jos tällaisia epätodennäköisiä häiriöitä kuitenkin ilmenee, pyydämme ilmoittamaan asiasta viipymättä jälleenmyyjälle.

8 8 Turvallisuus 2.3 Liikkuvat osat Vältä kosketusta pyörätuolin liikkuvien osien kanssa. Pyörätuolissa on liikkuvia ja pyöriviä osia. Liikkuvien osien koskettamisesta voi olla seurauksena vakava vamma tai pyörätuolin vaurioituminen. Liikkuvat/pyörivät osat (piirros 1) 1. Pyörät (kääntyvät ja nivelletyt) 2. Sähköinen kallistuksensäätö Piirros 1

9 Turvallisuus Pyörätuolin merkinnät Huomautus! Älä koskaan irrota tai peitä pyörätuolissa olevia merkintöjä, symboleita ja ohjeita. Nämä turvallisuuteen liittyvät ominaisuudet on jätettävä paikoilleen ja niiden on oltava helposti luettavissa pyörätuolin koko käyttöiän. Korjaa tai vaihda välittömästi kaikki merkinnät, symbolit tai ohjeet, jotka ovat vaurioituneet tai joita ei pysty enää lukemaan. Pyydä ohjeita jälleenmyyjältä. Pyörätuolin merkinnät (piirros 2): 1. Katso käyttöohje ennen käyttöä. 2. Vapautuskytkin on ajotilassa. Vapautuskytkin on työntötilassa. Älä koskaan aseta vapautuskytkintä työntötilaan, kun pyörätuoli on rinteessä. 3. Akunlatausliitäntä 4. Kiinnityskohta kiinnitysjärjestelmälle, kun pyörätuolia kuljetetaan ajoneuvossa. 5. Murtumisvaara! Ole varovainen kääntäessäsi ohjauslaitetta sivuun, jotta mitään ei jää väliin. 6. Puristumisvaara. Pidä kädet ja sormet poissa liikkuvien osien läheisyydestä säätäessäsi pyörätuolin korkeutta ja/tai kallistusta. 7. Tunnistelaatta A. Malli B. Valmistusvuosi C. Tunnistenumero D. Sisä- tai ulkokäyttö E. Maksimikuormitus kg _14 Piirros 2

10 10 Yleiskuvaus 3 Yleiskuvaus Mukavuus on monille pyörätuolin käyttäjille ensiarvoisen tärkeää. Sen vuoksi tämä sähköpyörätuoli on suunniteltu tarjoamaan ennen kokematonta ajomukavuutta. Sähköpyörätuolin erityispiirteenä on ainutlaatuinen, itsenäinen jousitusjärjestelmä, joka vaimentaa iskujen lisäksi myös tärinää. 3.1 Pääosat (Piirros 3 ja 4) 1. Vetopyörät 2. Tukipyörät 3. Vapautuskytkin 4. Ohjauslaite 5. Istuintyyny 6. Selkänoja 7. Käsinoja 8. Jalkatuki ja -noja 9. Niskatuki 3.2 Kokoonpano Pyörätuoli koostuu rungosta ja sen päällä olevasta istuinjärjestelmästä. Erikoisrungon ansiosta pyörätuolin voi määrittää etuvetoiseksi (FWD, piirros 3) tai takavetoiseksi (RWD, piirros 4). Pyörätuolista on saatavana kahta ajonopeutta: 6 km/h ja10 km/h. Lisäksi Puma 20 -malliin on saatavana kahdentyyppiset renkaat (sisä- ja ulkokäyttöön). Tämä vaikuttaa joihinkin muihin ominaisuuksiin. Teknisiä ominaisuuksia ei saa muuttaa Piirros Piirros _ _25 Älä tee muutoksia sähkövirtapiiriin. Muutosten tekeminen pyörätuoliin tai sen osiin on kielletty.

11 Yleiskuvaus 11 Huomio! Jos pyörätuolista puuttuu osia, jotka on tarkoitus irrottaa huoltoa tai korjausta varten ilman työkaluja (esim. elektroniikka ja akun suojakannet), tai niitä ei ole asennettu takaisin oikeaan kohtaan, pyörätuolin sähköisissä toiminnoissa voi esiintyä häiriöitä. 3.3 Käyttäjä Sähköpyörätuolin ajaminen edellyttää käyttäjältä tietoa, fyysistä taitoa ja riittävää näkökykyä. Käyttäjän on pystyttävä arvioimaan ja tarvittaessa korjaamaan pyörätuolin käyttöön liittyvää toimintaansa. Pyörätuolia saa käyttää vain yksi henkilö kerrallaan. Käyttäjä saa painaa enintään 136 kg, ellei tunnistelaatassa toisin mainita. Käyttäjän painoon on lisättävä muu kuorma, kuten reput, lisävarusteet tai lääkinnälliset laitteet. Niiden yhteispaino ei saa ylittää pyörätuolin enimmäispainorajaa. Käyttäjän on perehdyttävä tämän käyttöohjeen sisältöön ennen pyörätuolin käyttämistä. Lisäksi pyörätuolin käyttäjän on saatava asiantuntijalta perusteellinen opastus pyörätuolin käytöstä ennen liikenteessä ajamista. Ensimmäiset harjoitukset pyörätuolin käytössä on suoritettava kouluttajan/ohjaajan valvonnassa. Pyörätuolin käyttäjä on vastuussa paikallisten turvallisuusmääräysten ja -ohjeiden noudattamisesta. Pyörätuolia ei saa ajaa ajokykyyn vaikuttavien lääkkeiden vaikutuksen alaisena. Pyörätuolin käyttö edellyttää riittävää näkökykyä. Pyörätuolissa saa istua vain yksi henkilö kerrallaan. Älä anna lasten ajaa pyörätuolilla ilman valvontaa. 3.4 Käyttöympäristö Tämä pyörätuoli soveltuu sekä sisä- että ulkokäyttöön (EN12184 (2009) luokka B). Ulkokäytössä pyörätuolilla saa ajaa vain päällystetyillä teillä, jalkakäytävillä ja pyöräteillä. Nopeus on säädettävä ympäristöön sopivaksi. Kun kaikki säädöt ovat vakioasennossa (ks. kohta 3.5), enintään 10 asteen kaltevuus katsotaan takavetoiselle mallille normaaliksi käyttöympäristöksi, jossa ei ole epävakauden vaaraa. Etuvetoisella mallilla kaltevuus voi olla enintään 10. Teknisissä ominaisuuksissa tämä tieto on kohdassa Suurin turvallinen kaltevuus. Aja varovasti teillä, jotka ovat liukkaita sateen, lumen tai jään vuoksi! Kytke aina valot päälle, jos näkyvyys on heikko. Ole erityisen varovainen ajaessasi tavallista nopeammin. Valitse pienempi enimmäisnopeus ajaessasi sisätiloissa, jalkakäytävillä ja jalankulkualueilla. Älä aja korkeiden esteiden yli. Älä käytä pyörätuolia alle -10 C:n tai yli +50 C:n lämpötilassa. Älä kiinnitä pyörätuoliin mitään lisäpainoa ilman asiantuntijan hyväksyntää. Lisäpainon kiinnittäminen voi heikentää pyörätuolin vakautta. Älä työnnä äläkä vedä mitään esineitä pyörätuolilla. Älä käytä jalkatukia ovien avaamiseen. Älä aja vesilätäköiden läpi (ISO IPX4). Huomautus! Älä anna pyörätuolin joutua kosketuksiin meriveden kanssa, sillä merivesi on emäksistä ja voi vaurioittaa pyörätuolia.

12 12 Yleiskuvaus Älä anna pyörätuolin joutua kosketuksiin hiekan kanssa, sillä se voi kulkeutua pyörätuolin liikkuviin osiin ja aiheuttaa niiden nopeaa kulumista. 3.5 Säätömahdollisuudet Pyörätuoliin on saatavana seuraavat sähköiset ja/tai mekaaniset säätömahdollisuudet (Piirros 5): Sähköinen kallistuksensäätö Perusasento: ei kallistettu Sähköisten säätömahdollisuuksien käyttö voi vaikuttaa pyörätuolin vakauteen. Säätöjä saa tehdä vain, kun pyörätuoli on tasaisella alustalla. Piirros 5 Vältä liikkuvien ja/tai pyörivien osien koskettamista tehdessäsi sähköisiä säätöjä. Liikkuvien ja/tai pyörivien osien koskettamisesta voi olla seurauksena vakava vamma tai pyörätuolin vaurioituminen.

13 Pyörätuolin asetukset 13 4 Pyörätuolin asetukset Jokainen pyörätuolin käyttäjä on yksilöllinen. Siksi Handicare-pyörätuolit voidaan säätää kunkin käyttäjän tarpeiden mukaisesti. Pyörätuolin asetukset ja säätömahdollisuudet ovat kaksi eri asiaa. Asetukset tehdään vain kerran ja ne on annettava asiantuntijan tehtäviksi, ellei erikseen toisin ilmoiteta. Säätöjä käyttäjä voi tehdä itse. Säätöjen tekemiseen ei tarvita työkaluja. 4.1 Istuinjärjestelmä Istuinjärjestelmä tarjoaa keholle optimaalisen tuen laajojen asetusvaihtoehtojensa ansiosta ( Istuinjärjestelmä). Käytettävissä ovat seuraavat asetusmahdollisuudet: 1. Istuimen syvyys ja leveys 2. Selkänojan kallistuskulma 3. Käsinojien korkeus 4. Jalkaosan pituus 4.2 Istuimen korkeus Pyörätuolin istuimen korkeutta voidaan säätää käyttäjän erityistarpeiden mukaisesti. Kaikki mahdolliset istuinkorkeudet ovat standardin EN (2009) luokan B mukaisia eli kaltevuus on enintään 10 (17,6 %). Istuinkorkeuden madaltaminen tekee pyörätuolista vakaamman. Istuinkorkeuden korottaminen heikentää vakautta. Piirros _ Painopisteasetus Pyörätuolin painopistettä (piirros 6) voidaan säätää istuinjärjestelmässä ( Istuinjärjestelmä). Huomio! Pyörätuolin painopisteen muuttaminen voi vaikuttaa negatiivisesti pyörätuolin ajo-ominaisuuksiin ja/tai sen dynaamiseen vakauteen. Epäselvissä tapauksissa ota yhteys Handicaren tekniseen tukeen.

14 14 Pyörätuolin asetukset 4.4 Ohjauslaitteen korkeus ja syvyys ( Istuinjärjestelmä) 4.5 Ohjausjärjestelmän ohjelmointi Pyörätuolissa on ohjausjärjestelmä, joka voidaan ohjelmoida säätämällä järjestelmän asetuksia. Tämä on erikoisosaamista edellyttävä työ, jonka voi suorittaa vain ammattiohjelmistolla. Käyttäjät eivät voi eivätkä saa muuttaa näitä asetuksia. Ohjausjärjestelmän parametrien väärät asetukset saattavat johtaa erittäin vaarallisiin tilanteisiin. Asetuksia saavat tehdä vain pätevät asiantuntijat.

15 Pyörätuolin käyttö 15 5 Pyörätuolin käyttö 5.1 Pyörätuolin tarkistaminen ennen käyttöä Tarkista seuraavat asiat ennen pyörätuolilla ajoa: 1. Renkaissa on riittävästi ilmaa (ks. kohta 6.3). 2. Akkujen varaus on riittävä. Akun varauksen ilmaisimen vihreät valot palavat. ( Ohjauslaite) 3. Valot ja suuntavilkut toimivat moitteettomasti. ( Ohjauslaite) 4. Vapautuskytkin on kytketty ajoasentoon (ks. kohta 5.6). Huomautus! Tarkista aina ennen käyttöä, etteivät vaatteet tai asusteet pääse takertumaan pyöriin tai muihin liikkuviin ja/tai pyöriviin osiin. Piirros 7 A Akkujen kapasiteetti heikkenee talvella. Pienellä pakkasella niiden kapasiteetti on noin 75 prosenttia normaalista. Alle -5 C:n lämpötilassa kapasiteetti on noin 50 prosenttia normaalista. Tämä lyhentää pyörätuolin toimintasädettä. 5.2 Pyörätuoliin istuutuminen ja siitä nouseminen ( Istuinjärjestelmä) Varmista seuraavat asiat ennen pyörätuoliin istuutumista tai siitä nousemista: Ohjauslaitteen virta on sammutettu. Vapautuskytkin on kytketty ajoasentoon (ks. kohta 5.6) Älä seiso jalkatukien varassa. Koko painon asettaminen jalkatukien varaan voi vaurioittaa pyörätuolia ja aiheuttaa vaaratilanteita, esimerkiksi pyörätuolin kaatumisen. Istuutuminen/nouseminen etukautta Käännä jalkalevy ylös (piirros 7) 1. Käännä ylös (A)

16 16 Pyörätuolin käyttö Vakiotyyppisen jalkatuen kääntäminen taakse ja/tai irrottaminen (piirros 8) 1. Paina (A) eteenpäin ja pidä (A) painettuna. 2. Käännä (B) sivuun. 3. Irrota (B). 3 1 A B Istuutuminen/nouseminen sivusta (piirros 9) Huomautus! Eräät ohjauslaiteversiot on käännettävä sivuun. 2 Käsinojan irrottaminen 1. Käännä (A) auki kaksi kierrosta. 2. Irrota (B). 5.3 Pyörätuolilla ajaminen Piirros 8 Huomautus! Huomioi, että muut tienkäyttäjät eivät välttämättä aina huomaa sinua. B 2 Noudata voimassa olevia liikennesääntöjä. Vältä syrjäisiä reittejä, jotta apua on tarvittaessa helposti saatavissa. Mukauta ajotapasi ja nopeutesi olosuhteisiin. A Sähköpyörätuolia käytetään ohjauslaitteen avulla. Ohjauslaitteelle on oma käyttöoppaansa, joka on toimitettu tämän pyörätuolin mukana ( Ohjauslaite). 1. Kytke ohjauslaitteen virta. 2. Aseta maksiminopeus. 3. Käännä ohjaussauvaa suuntaan, johon haluat edetä. 4. Kun ohjaussauvaa työnnetään pidemmälle, pyörätuoli liikkuu nopeammin. Piirros 9 1

17 Pyörätuolin käyttö 17 Kaarteet Huomautus! Älä koskaan aja kaarteissa täydellä nopeudella. Hidasta nopeutta jo ennen kaarretta. Käytä suuntamerkkiä, kun aiot vaihtaa suuntaa. Jarruttaminen/hätäpysäytys Kun haluat jarruttaa, palauta ohjaussauva perusasentoon tai vapauta se kokonaan. Pyörätuoli jarruttaa tällöin automaattisesti. Hätäpysäytys voidaan tehdä myös vapauttamalla ohjaussauva. Pysähtymisetäisyys: 6 km/h: 1 metri 10 km/h: 2 metriä Vältä seuraavia ajon aikana: Älä paina virtapainiketta. Älä vaihda ajosuuntaa yhtäkkiä päinvastaiseksi. Silloin pyörätuoli pysähtyisi äkisti ja aiheuttaisi nytkähdyksen. Se tuntuu epämukavalta, ja lisäksi pyörätuoli voi kaatua, jos olet rinteessä. Ajaminen mäessä Kun kaikki säädöt ovat vakioasennossa (ks. kohta 3.5), enintään 10 asteen kaltevuus (17,6 %) katsotaan takavetoiselle mallille normaaliksi käyttöympäristöksi, jossa ei ole epävakauden vaaraa. Etuvetoisella mallilla kaltevuus saa olla enintään 10 (17,6 %). Teknisissä ominaisuuksissa tämä tieto on kohdassa "Suurin turvallinen kaltevuus". käyttäjän yksilöllisten tarpeiden mukaan. Tämän vuoksi pyörätuolit ovat erilaisia. Pyydä jälleenmyyjältä opastusta pyörätuolin käyttöön ja lisätietoja erilaisista asetuksista ja säädöistä, jotka voivat vaikuttaa pyörätuolin ajo-ominaisuuksiin. Aja mäessä aina hyvin varovasti ja keskittyneesti. Vältä äkkinäisiä ja nykiviä liikkeitä. Vältä hätäpysäytyksiä mäessä. Vältä mahdollisuuksien mukaan suunnan vaihtamista mäessä. Älä käänny mäessä. Kun ajat mäessä, pidä kaikki säädöt perusasennossa. Älä koskaan peruuta mäessä. Älä aja mäessä, jossa on irtosoraa tai hiekkaa, koska vetopyörät saattavat luistaa. Liian pitkä yhtäjaksoinen mäkiajo saattaa aiheuttaa moottorin ylikuumenemisen. Kun ajat alamäkeä etuvetoisella pyörätuolilla, käytä kaatumisestettä. Jos huomaat nopeuden vähenevän huomattavasti ajaessasi ylämäkeä, valitse loivempi reitti. Älä anna pyörätuolin vauhdin nousta liian suureksi alamäessä. Normaalia käyttöympäristöä jyrkemmät mäet Ajaminen rinteissä, joiden kaltevuus ylittää turvarajan, voi aiheuttaa vakauteen liittyvän turvallisuusriskin. Tällöin vaaditaan erityistä huolellisuutta ja pyörätuolin täydellistä hallintaa. Aja aina varovasti ja vältä tarpeettomien riskien ottamista! Noudata varoituksissa annettuja ohjeita! Pyörätuolin vakaus ja suorituskyky riippuvat monista tekijöistä. Pyörätuoli säädetään kunkin

18 18 Pyörätuolin käyttö 5.4 Esteet Ajaminen reunakiveykselle 1. Valitse reunakiveyksen matalin kohta. 2. Aja kohtisuoraan kiveykselle (20 cm kiveyksen reunasta). 3. Siirrä ohjaussauvaa eteenpäin. Aja suoraan ylös muuttamatta suuntaa. 4. Pidä nopeus tasaisena, kunnes kaikki pyörät ovat jalkakäytävällä. Jos nouseminen jalkakäytävälle ei onnistu, etsi matalampi kohta. Ajaminen reunakiveykseltä 1. Valitse reunakiveyksen matalin kohta. 2. Aja suoraan alas kiveykseltä etupyörät kohtisuorassa kiveykseen nähden. 3. Työnnä ohjaussauvaa hitaasti eteenpäin. Aja alas kiveykseltä mahdollisimman hitaasti. Älä vaihda suuntaa. Piirros 10 Älä koskaan aja pyörätuolilla alas portaita tai yli 60 mm:n korkuisten esteiden päältä. 5.5 Säätömahdollisuudet Pyörätuoliin on saatavana seuraavat säätömahdollisuudet, jotka pyörätuolin käyttäjä voi tehdä ilman työkaluja: Mekaaniset säätömahdollisuudet ( Istuinjärjestelmä) 1. Manuaalisesti säädettävät jalkatuet 2. Sivuun siirrettävä ohjaussauvan pidin 3. Niskatuki Sähköiset säätömahdollisuudet ( Ohjauslaite) (piirros 10) 1. Sähköinen kallistuksensäätö

19 Pyörätuolin käyttö Pyörätuolin työntäminen Pyörätuolia voi liikuttaa myös työntämällä. Tällöin moottorit on kytkettävä pois käytöstä vapautuskytkimellä. Tämä ominaisuus on tarkoitettu avustajien käyttöön. Vapautuskytkimen voi asettaa kahteen asentoon: 1. Ajotila (piirros 11A) 2. Työntötila (piirros 11B) B A Pag. 10 nr.2 Pyörätuolin käyttäjän ei pidä koskaan käyttää vapautuskytkintä; se on tarkoitettu vain avustajien käytettäväksi. Älä koskaan aseta kytkintä työntöasentoon, jos olet mäessä! Kun vapautuskytkin on työntöasennossa, automaattinen seisontajarru on poissa käytöstä. Tällöin pyörätuoli voi vieriä mäkeä alas. Piirros _13 Automaattinen seisontajarru toimii vain, jos kytkin on ajoasennossa. Kun pyörätuolia ei enää aiota työntää, vapautuskytkin on asetettava välittömästi ajoasentoon. 5.7 Pyörätuolin kuljettaminen (ilman kyydissä olijaa) Helposti irrotettavat osat on irrotettava pyörätuolista ennen kuljettamista (piirros 12) ( Istuinjärjestelmä). Piirros _15 1. Irrota istuin. 2. Irrota jalkatuet. 3. Irrota käsinojat. 4. Käännä selkänoja alas. Pakkaa nämä osat huolellisesti. Työnnä pyörätuoli ajoneuvoon ja sieltä pois sopivaa luiskaa pitkin. Kun pyörätuoli on sisällä ajoneuvossa, se on kiinnitettävä ISO hyväksytyllä kiinnitysjärjestelmällä, joka soveltuu kyseisen painoiselle pyörätuolille lisävarusteet mukaan lukien (luku 8).

20 20 Pyörätuolin käyttö 5.8 Pyörätuoli auton istuimena Huomautus! Tämä pyörätuoli on törmäystestattu standardin ISO (2008) mukaisesti käyttäjän 136 kg:n enimmäispainolla. Pyörätuoleja ei ole suunniteltu ensisijaisesti auton istuimiksi. Ne eivät ole yhtä turvallisia kuin tavalliset auton istuimet, vaikka ne olisi kiinnitetty kuinka hyvin kuljetuksessa käytettävään ajoneuvoon. Huomioi seuraavat kohdat, jos siirtyminen pyörätuolista auton istuimelle ei ole mahdollista. Pyörätuolia voidaan käyttää matkustajan istuimena autossa tai linja-autossa, kun käytetään nelipisteistä integroitua kiinnitysjärjestelmää, jolla on ISO standardin mukainen hyväksyntä. Varmista, että kiinnitysjärjestelmä soveltuu pyörätuolin kokonaispainolle. Pyörätuolin paino riippuu sen kokoonpanosta. Teknisissä ominaisuuksissa (luku 8) kerrotaan erilaisista lisävarusteista ja niiden vaikutuksesta kokonaispainoon. Pyörätuoli on punnittava, jotta voidaan varmistaa kiinnitysjärjestelmän sopivuus. Järjestelmä edellyttää kiinnityskiskojen asentamista autoon. Pyörätuoli on aina kiinnitettävä hihnoilla neljään kiinnityskohtaan (piirros 13). Siirry tavalliseen auton istuimeen aina, kun mahdollista. Kiinnitä pyörätuolissa istuva henkilö kolmipisteisellä matkustajan kiinnitysjärjestelmällä. Noudata aina kyseisen järjestelmän ohjeita. Piirros _26 Kysy aina kuljettajalta, onko ajoneuvo suunniteltu, vakuutettu ja varusteltu niin, että sillä voidaan kuljettaa pyörätuolissa istuvaa matkustajaa. Pyörätuoli on sijoitettava ajoneuvoon siten, että matkustajan kasvot ovat ajosuuntaan päin. Pyörätuoli on testattu dynaamisesti tässä asennossa olevalla testinukella, joka on kiinnitetty lantioja olkavöillä (esim. olkavyö osana kolmipisteistä vyökiinnitystä).

21 Pyörätuolin käyttö 21 Sekä lantio- että olkavyökiinnitystä on käytettävä, jotta riski pään ja rintakehän iskeytymiseen ajoneuvon osiin olisi mahdollisimman pieni. Pyörätuoliin kiinnitetyt pöytälevyt on 1. irrotettava ja kiinnitettävä ajoneuvoon erikseen 2. kiinnitettävä pyörätuoliin siten, että käyttäjän ja pöytälevyn välissä on törmäystä vaimentava pehmike. Kun kytket pyörätuolissa istuvan kiinnitysjärjestelmää, sijoita turvavyön solki siten, ettei avauspainike osu pyörätuolin osiin törmäystilanteessa. Pyörätuoli on testattu standardin ISO (2008) mukaisesti Q'Straint Q-195:llä ja Q'Straint QE5-6343:llä (> 75 kg). Aseta pyörätuoli perusasentoon (luku 3.5) ja käytä niskatukea, jos sellainen on asennettu pyörätuoliin. Pyörätuolin virta on sammutettava kuljetuksen ajaksi. Tuki- ja kiinnitysvarusteita ei saa käyttää turvavöinä, ellei niillä ole ISO 7176/19 -hyväksyntää. Pyörätuolissa saa käyttää vain geelitäytteisiä akkuja. Kiinnityskohtiin tai rungon rakenteeseen ei saa tehdä muutoksia ilman valmistajan lupaa. Jos pyörätuoli on ollut autoonnettomuudessa, Handicaren edustajan on tarkistettava se, ennen kuin se otetaan uudelleen käyttöön.

22 22 Pyörätuolin käyttö 5.9 Tuvavyön kiinnittäminen Käytä kolmipisteturvavyötä, jotta minimoit pää- ja rintakehävammojen riskin, jos pyörätuoli iskeytyy auton sisäosia vasten. Jos pyörätuoli on joutunut törmäykseen, se on aina tarkistutettava valmistajan edustajalla. Kiinnitä turvavyö seuraavasti: Vie turvavyö lantion yli mahdollisimman tiukasti asteen kulmassa. Turvavyön toinen osa kulkee rinnan ja olan yli (piirros 14). Turvavyön on oltava mahdollisimman tiukalla. Se ei saa olla kierteellä. Varmista, etteivät pyörätuolin osat, kuten käsinojat tai pyörät, pidä turvavyötä irti vartalosta (piirros 15). Piirros _17a Jos pyörätuoliin on kiinnitetty pöytälevyjä, jotka eivät täytä turvallisuusvaatimuksia, ne on irrotettava ja kiinnitettävä ajoneuvoon erikseen tai kiinnitettävä pyörätuoliin siten, että käyttäjän ja pöytälevyn välissä on törmäystä vaimentava pehmike. Pyörätuolin lisävarusteet on kiinnitettävä pyörätuoliin tai irrotettava tuolista ja kiinnitettävä ajoneuvoon, jotta ne eivät aiheuta vammoja törmäyksessä Varastointi käytön jälkeen Kun pyörätuolia ei käytetä, sitä on säilytettävä kuivassa paikassa, jossa se on suojassa säältä. Huomautus! Älä säilytä pyörätuolia suorassa auringonvalossa. Eräät pyörätuolin osat voivat tällöin kuumentua polttavan kuumiksi. Säilytyslämpötilan on oltava C. Piirros _17a

23 Pyörätuolin huolto 23 6 Pyörätuolin huolto Pyörätuolin käyttöikä riippuu siitä, miten hyvin sitä huolletaan. Pyydä jälleenmyyjältä lisätietoja asetuksista, huollosta ja korjaustöistä. Ilmoita jälleenmyyjälle aina pyörätuolin malli, valmistusvuosi ja tunnistenumero. Nämä tiedot ovat pyörätuolin tunnistelaatassa. Huomautus! Pyörätuoli on huollatettava jälleenmyyjällä kerran vuodessa tai, jos sitä käytetään runsaasti, kuuden kuukauden välein. 6.1 Huoltosuunnitelma Päivittäin Viikoittain Tehtävä Lataa akut aina käytön jälkeen Tarkista rengaspaineet ja lisää ilmaa tarvittaessa Luku Kuukausittain Puhdista pyörätuoli 6.4 Vuosittain 6.2 Akut Huollata pyörätuoli jälleenmyyjällä Pyörätuolissa käytetään kahta 12 voltin geeliakkua sarjassa. Ne ovat täysin suljettuja eivätkä edellytä huoltoa. Huomautus! Älä käytä nesteakkuja. - Akkujen lataaminen ( Akkulaturi) Selvitä laturin käyttöohjeesta, sopiiko se käyttämillesi akuille. Katso luku 8. Sammuta pyörätuolin ohjauslaitteen virta. Kytke akkulaturin latauspistoke ohjauslaitteen latausliitäntään. Kytke laturin virta. Tutustu laturin käyttöohjeeseen. Lataa akut, jos pyörätuoli on pitkään poissa käytöstä. Normaalikäytössä akut on ladattava joka ilta. Laturin näyttöön tulee ilmoitus, kun akut ovat täysin latautuneet. Latausaika riippuu siitä, miten tyhjiä akut ovat. Täyteen lataaminen saattaa kestää 12 tuntia. Akkujen ylläpito Huomautus! Pidä akut aina täysin ladattuina. Jos akkuja ei käytetä pitkään aikaan, ne saattavat vahingoittua. Älä käytä pyörätuolia, jos akut ovat lähes tyhjät, äläkä koskaan anna akkujen tyhjentyä kokonaan. Tällöin akut saattavat vaurioitua vakavasti, ja vaarana on, että pyörätuoli lakkaa äkisti toimimasta. Akkujen vaihtaminen Jos akkujen kapasiteetti vähenee jatkuvasti niin, että pyörätuolia voi käyttää vain lyhyitä aikoja kerrallaan, akkujen käyttöikä on lopussa. Akut on tällöin vaihdettava uusiin. Pyydä ohjeita jälleenmyyjältä. Akut sisältävät happoja. Vaurioituneet akut ovat vakava terveysriski. Noudata aina akkujen käyttöohjeita. Huomioi, että pyörätuolin toimintasäde lyhenee matalissa lämpötiloissa. Pienellä pakkasella akkujen kapasiteetti on noin 75 prosenttia normaalista. Alle -5 C:n lämpötilassa kapasiteetti on noin 50 prosenttia normaalista.

24 24 Pyörätuolin huolto 6.3 Renkaat Jotta pyörätuoli toimisi asianmukaisesti, renkaiden ilmanpaineen on oltava oikea. Oikea ilmanpaine on merkitty renkaiden sivuun. Rengaspaine Puma 20 Tukipyörä 9" Maks. 3,5 baaria 6.4 Pyörätuolin puhdistaminen Puhdista istuin istuinjärjestelmän käyttöohjeen mukaan ( Istuinjärjestelmä). Huomio! Ohjauslaitteen virran on oltava katkaistuna puhdistuksen ajan. Muutoin pyörätuoli voi lähteä liikkeelle tai sähköiset toiminnot voivat kytkeytyä vahingossa päälle, jos kosketat ohjaussauvaa. Tukipyörä 10" Vetopyörä 13" Maks. 3,5 baaria Maks. 2,8 baaria Käytä vettä varoen elektronisten laitteiden läheisyydessä. Vetopyörä 14" Maks. 2,1 baaria Liian pehmeät renkaat heikentävät pyörätuolin suorituskykyä. Pyörätuolin liikuttaminen vaatii enemmän energiaa, joten akut tyhjenevät nopeammin. Lisäksi liian pehmeillä renkailla ajaminen kuluttaa renkaita tarpeettomasti. Huomautus! Renkaiden maksimi-ilmanpainetta ei saa koskaan ylittää. Kuivan lian poistaminen Pyyhi ensin likaiset osat puhtaaksi kostealla sienellä. Käytä mielellään puhdasta vettä tai mietoa saippualiuosta. Pyyhi osat kuiviksi pehmeällä, kuivalla kankaalla. Huomautus! Älä koskaan käytä hankaavia tai muita voimakkaita pesuaineita. Ne saattavat naarmuttaa pyörätuolia. Älä käytä orgaanisia liuottimia kuten tinneriä, bensiiniä tai lakkabensiiniä. Vetopyörien renkaiden korjaaminen Huomautus! Renkaiden korjaaminen on annettava aina asiantuntijan tehtäväksi. Renkaiden tarkat korjausohjeet ovat asiantuntijoille tarkoitetussa huoltokirjassa. Renkaat on tyhjennettävä kokonaan ennen korjaamista.

25 Pyörätuolin huolto Pyörätuolin poistaminen käytöstä Kun pyörätuoli on normaalissa käytössä ja sitä huolletaan suositusten mukaisesti, sen odotettavissa oleva käyttöikä on noin seitsemän vuotta. Ympäristö Jos pyörätuolia ei enää tarvita tai se on vaihdettava uuteen, sen voi sopimuksesta yleensä palauttaa jälleenmyyjälle. Jos se ei ole mahdollista, paikalliset viranomaiset osaavat neuvoa kierrätykseen ja ympäristöä säästävään hävittämiseen liittyvissä asioissa. Pyörätuolin valmistuksessa on käytetty erilaisia muoveja ja metalleja. Lisäksi pyörätuolissa on erilaisia elektronisia osia, jotka on hävitettävä elektroniikkalaitteita koskevien määräysten mukaisesti. Akut on hävitettävä kemiallisena jätteenä. Pyörätuoleihin ei sovelleta jätemaksua.

26 26 Vianetsintä 7 Vianetsintä Jos pyörätuoli ei toimi normaalisti, tarkista seuraavat seikat. Tarkista, onko akut ladattu. Katkaise pyörätuolin virta ja kytke se uudelleen. Tarkista, että akun pistokkeet ovat tiukasti paikallaan. Tarkista, että vapautuskytkin on ajoasennossa. Tarkista nopeussäätimen asento. Jos ongelma ei ratkea: Katso ohjeita ohjauslaitteen käyttöohjeen vianetsintäosiosta ( Ohjauslaite). Jos ongelma ei ratkea edellä mainituilla keinoilla, ota yhteys jälleenmyyjään.
