1 HINNASTO 2015 Kohdepoistolaitteet TAMMIHOLMA OY Teerisuonkuja 5, Helsinki Puhelin: (09) Faksi: (09)

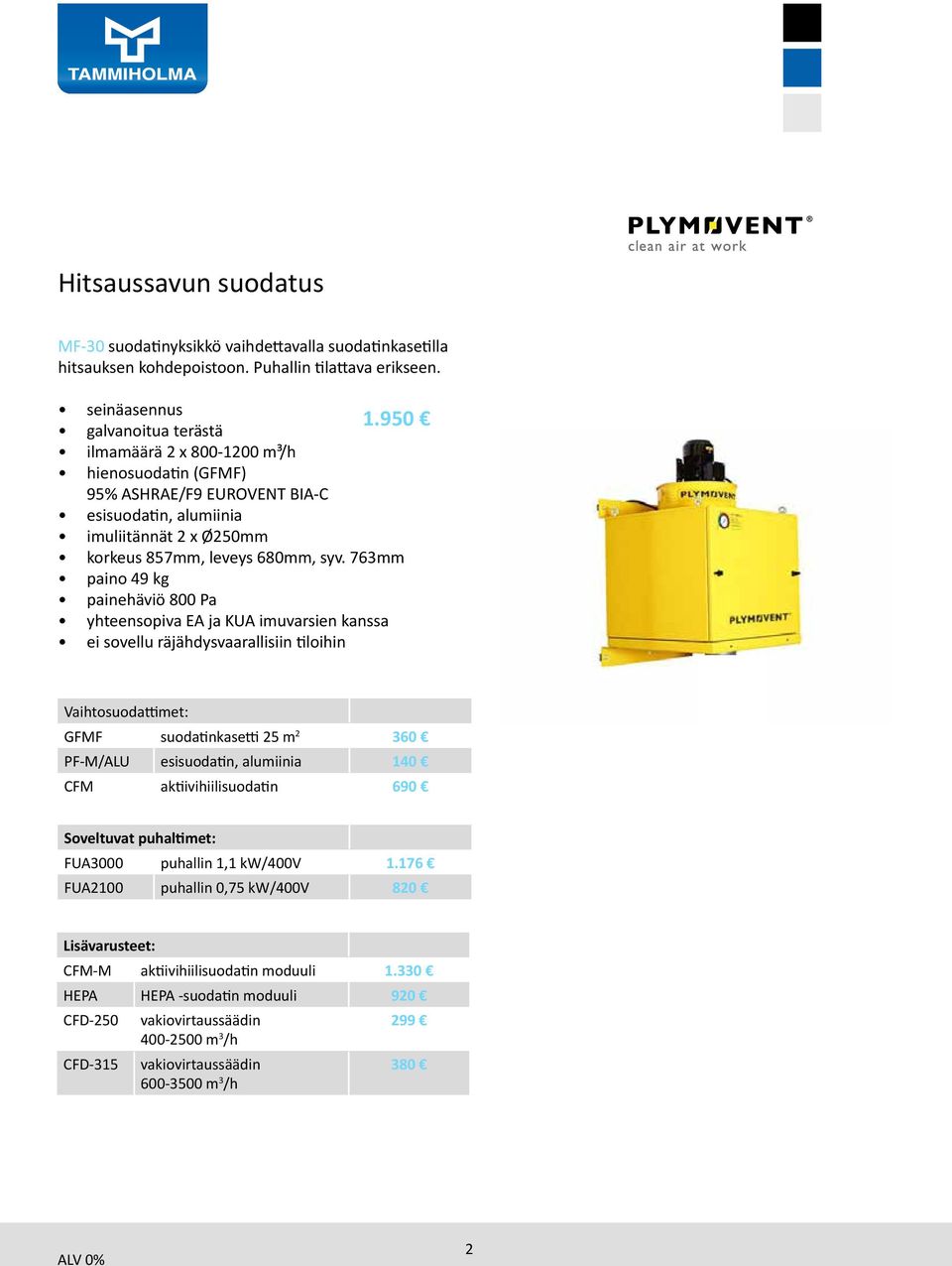

2 Hitsaussavun suodatus MF-30 suodatinyksikkö vaihdettavalla suodatinkasetilla hitsauksen kohdepoistoon. Puhallin tilattava erikseen. seinäasennus galvanoitua terästä ilmamäärä 2 x m³/h hienosuodatin (GFMF) 95% ASHRAE/F9 EUROVENT BIA-C esisuodatin, alumiinia imuliitännät 2 x Ø250mm korkeus 857mm, leveys 680mm, syv. 763mm paino 49 kg painehäviö 800 Pa yhteensopiva EA ja KUA imuvarsien kanssa ei sovellu räjähdysvaarallisiin tiloihin Vaihtosuodattimet: GFMF suodatinkasetti 25 m PF-M/ALU esisuodatin, alumiinia 140 CFM aktiivihiilisuodatin 690 Soveltuvat puhaltimet: FUA3000 puhallin 1,1 kw/400v FUA2100 puhallin 0,75 kw/400v 820 Lisävarusteet: CFM-M aktiivihiilisuodatin moduuli HEPA HEPA -suodatin moduuli 920 CFD-250 vakiovirtaussäädin m 3 /h CFD-315 vakiovirtaussäädin m 3 /h 380 2

3 Hitsaussavun suodatus S-1 SMART ONE suodatusjärjestelmä hitsaussavuille ja kuiville pölyille automaattisella suodatinpuhdistuksella. Puhallin tilattava erikseen. (FUA3000) ilmamäärä max m³/h suodatustehokkuus BIA-C, 99,9%, M-luokka suodatinhuuhtelu paineilmalla suodatinpatruuna 20 m², polyesteriä imuilman lämpötila max. +90 Celsiusta pölysäiliö 40 litraa suodatinpuhdistusautomatiikka paine-eromittauksella suodatinpatruunat puhdistetaan paineilmalla 0,25 sekunnin tehokkaalla paineilmasykäyksellä. Suodatinpuhdistus toimii imun aikana sekä tarvittaessa imun jälkeen. imuliitännät Ø250mm äänitaso <70 db(a) ei sovellu räjähdysvaarallisiin tiloihin FRAME S-1 jalkasarja 190 FUA3000 puhallin 1,1 kw/400v OL-250 poistoyhde Ø250mm 115 ÄV-250 äänenvaimennin Ø250mm 120 KS5088VP painesäädin/suodin 140 Vaihtosuodattimet: CART-O suodatinpatruuna 20 m CART-OA antistaattinen suodatinpatruuna 20 m

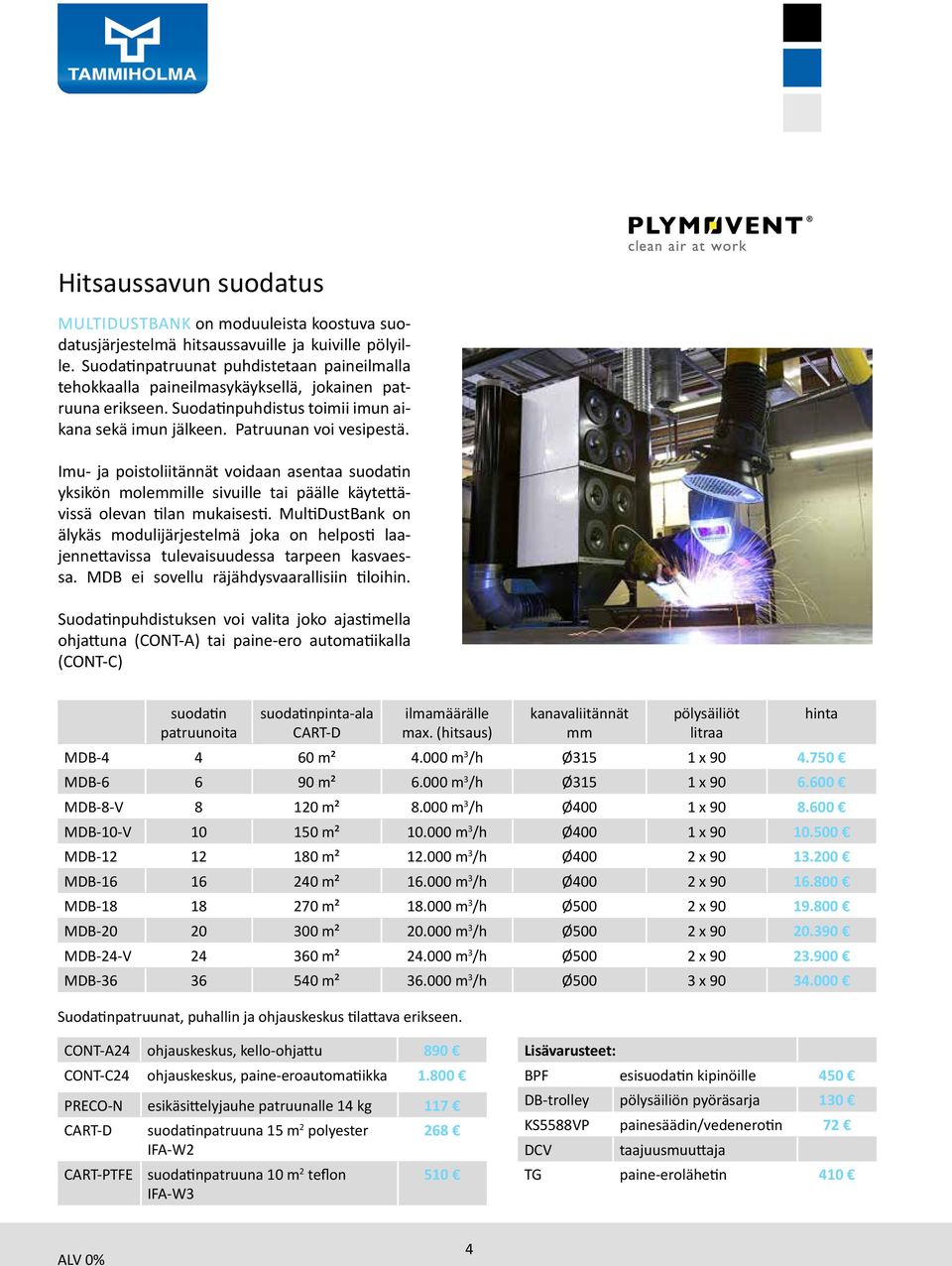

4 Hitsaussavun suodatus MULTIDUSTBANK on moduuleista koostuva suodatusjärjestelmä hitsaussavuille ja kuiville pölyille. Suodatinpatruunat puhdistetaan paineilmalla tehokkaalla paineilmasykäyksellä, jokainen patruuna erikseen. Suodatinpuhdistus toimii imun aikana sekä imun jälkeen. Patruunan voi vesipestä. Imu- ja poistoliitännät voidaan asentaa suodatin yksikön molemmille sivuille tai päälle käytettävissä olevan tilan mukaisesti. MultiDustBank on älykäs modulijärjestelmä joka on helposti laajennettavissa tulevaisuudessa tarpeen kasvaessa. MDB ei sovellu räjähdysvaarallisiin tiloihin. Suodatinpuhdistuksen voi valita joko ajastimella ohjattuna (CONT-A) tai paine-ero automatiikalla (CONT-C) suodatin patruunoita suodatinpinta-ala CART-D ilmamäärälle max. (hitsaus) Suodatinpatruunat, puhallin ja ohjauskeskus tilattava erikseen. kanavaliitännät mm pölysäiliöt litraa MDB m² m 3 /h Ø315 1 x MDB m² m 3 /h Ø315 1 x MDB-8-V m² m 3 /h Ø400 1 x MDB-10-V m² m 3 /h Ø400 1 x MDB m² m 3 /h Ø400 2 x MDB m² m 3 /h Ø400 2 x MDB m² m 3 /h Ø500 2 x MDB m² m 3 /h Ø500 2 x MDB-24-V m² m 3 /h Ø500 2 x MDB m² m 3 /h Ø500 3 x hinta CONT-A24 ohjauskeskus, kello-ohjattu 890 CONT-C24 ohjauskeskus, paine-eroautomatiikka PRECO-N esikäsittelyjauhe patruunalle 14 kg 117 CART-D suodatinpatruuna 15 m 2 polyester 268 IFA-W2 CART-PTFE suodatinpatruuna 10 m 2 teflon IFA-W3 510 Lisävarusteet: BPF esisuodatin kipinöille 450 DB-trolley pölysäiliön pyöräsarja 130 KS5588VP painesäädin/vedenerotin 72 DCV taajuusmuuttaja TG paine-erolähetin 410 4

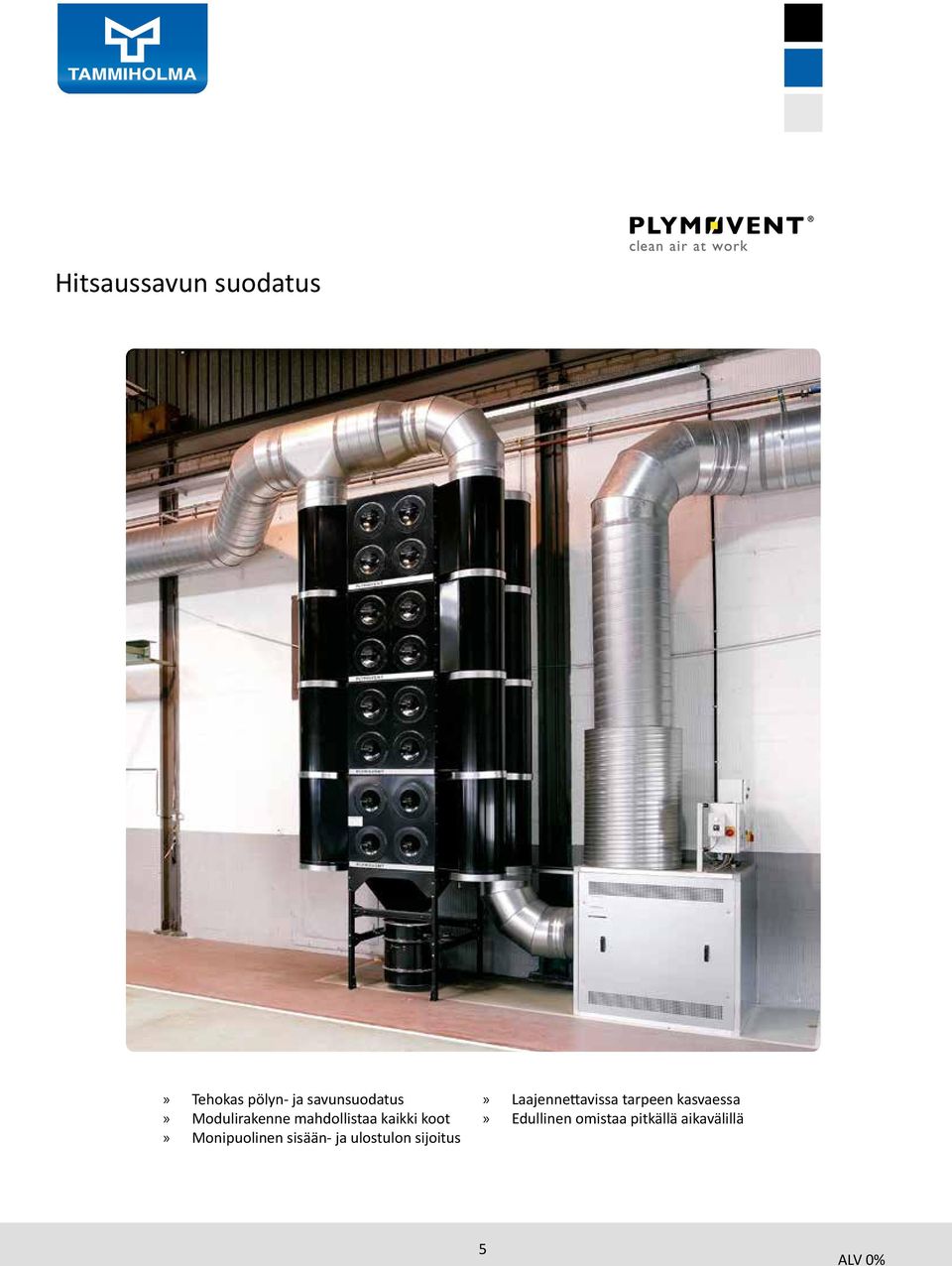

5 Hitsaussavun suodatus»» Tehokas pölyn- ja savunsuodatus»» Modulirakenne mahdollistaa kaikki koot»» Monipuolinen sisään- ja ulostulon sijoitus»» Laajennettavissa tarpeen kasvaessa»» Edullinen omistaa pitkällä aikavälillä 5

6 Imuhuuva / Imukatos FLEXHOOD imuhuuva on suunniteltu suojelemaan hitsaajia ja muita ihmisiä työskentelyalueella. Myös koneiden ja kiinteistön huoltotarve pienenee kun käryt ja hiukkaset ohjataan hallitusti pois. Flexhood voidaan koota ja asentaa helposti paikan päällä. FlexHoodissa innovatiivinen sisäkatto ohjaa imun sivuille ja reunoihin mahdollistaen tehokkaan poiston koko huuvan alueelta. innovatiivinen design ja ensimmäinen tehdastekoinen huuvamallisto tehokas savunpoisto kohteesta esimerkiksi robottiasemat luo lisäturvallisuutta kipinöiden aiheuttamiin ongelmiin kanavistoissa ja suodattimissa huuvien koot välillä 1.5 m² 30 m² huuvan maksimileveys ja pituus 5,5 metriä Hintaesimerkkejä ilman lisävarusteita 1 x 1,5m Flexhood 1,5 m x 2m Flexhood 2 m x 2,5m Flexhood 2,5 m ,5 x 2m Flexhood 3 m ,5 x 2,5m Flexhood 3,75 m x 2m Flexhood 4 m ,5 x 2,5m Flexhood 6,25 m x 2m Flexhood 6 m x 3m Flexhood 9 m ,5 x 4m Flexhood 14 m x 2m Flexhood 8 m x 3m Flexhood 12 m ,5 x 4m Flexhood 18 m ,5 x 5,5m Flexhood 30,25 m Hitsausverho 25m rulla hitsausverho, kirkas m rulla oranssi/punainen m rulla keltainen/oranssi m rulla vihreä, läpinäkymätön 280 Lisävarusteet: jalka 2m (1 kpl) alumiinia 199 jalka 2,5m (1 kpl) alumiinia 240 jalka 3m (1 kpl) alumiinia 275 jalka 3,5m (1 kpl) alumiinia 320 jalkojen korkeuden hienosäätösarja 320 (4 jalkaa) kulmavahvistussarja (4 kulmaa) 190 valaisin 2 x 36W 230V 160 kiinnike hitsausverholle (4 kpl) 50 (leveys 25 cm) kiinnike hitsausverholle (20 kpl) 230 kiinnike hitsausverholle (40 kpl) 450 kulmakiinnike setti hitsausverholle 170 (4 kpl) 6

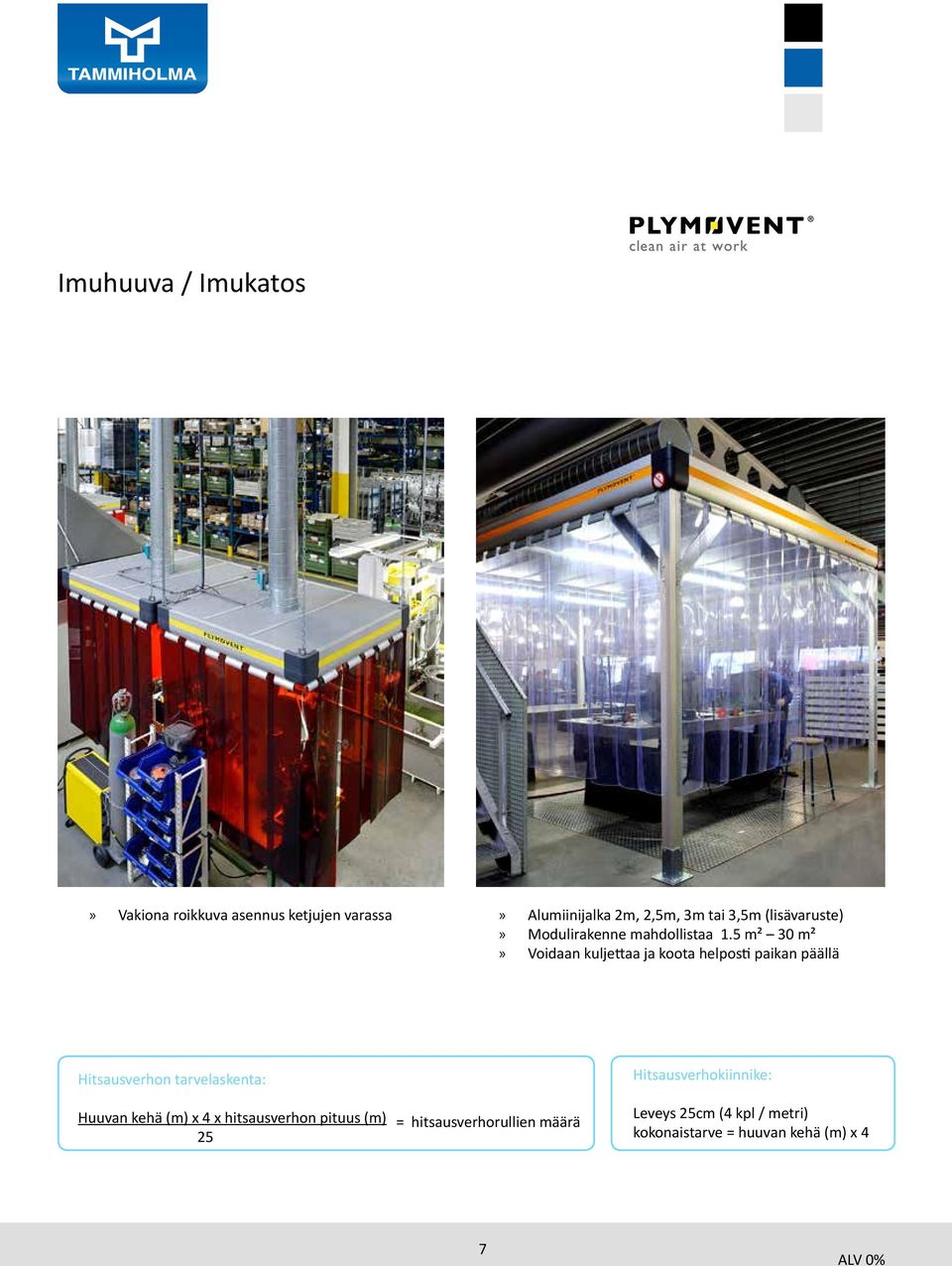

7 Imuhuuva / Imukatos»» Vakiona roikkuva asennus ketjujen varassa»» Alumiinijalka 2m, 2,5m, 3m tai 3,5m (lisävaruste)»» Modulirakenne mahdollistaa 1.5 m² 30 m²»» Voidaan kuljettaa ja koota helposti paikan päällä Hitsausverhon tarvelaskenta: Hitsausverhokiinnike: Huuvan kehä (m) x 4 x hitsausverhon pituus (m) 25 = hitsausverhorullien määrä Leveys 25cm (4 kpl / metri) kokonaistarve = huuvan kehä (m) x 4 7

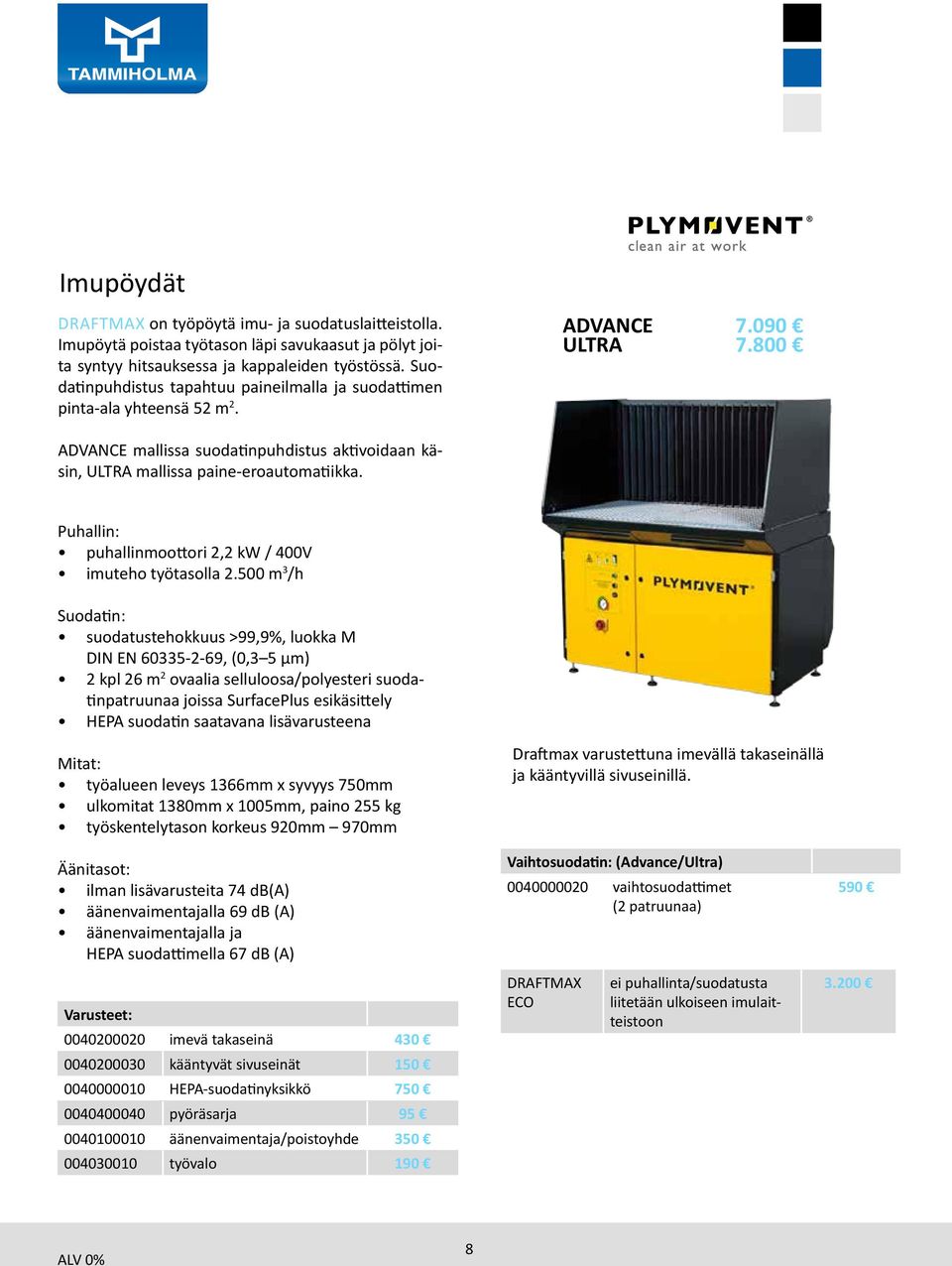

8 Imupöydät DRAFTMAX on työpöytä imu- ja suodatuslaitteistolla. Imupöytä poistaa työtason läpi savukaasut ja pölyt joita syntyy hitsauksessa ja kappaleiden työstössä. Suodatinpuhdistus tapahtuu paineilmalla ja suodattimen pinta-ala yhteensä 52 m 2. ADVANCE ULTRA ADVANCE mallissa suodatinpuhdistus aktivoidaan käsin, ULTRA mallissa paine-eroautomatiikka. Puhallin: puhallinmoottori 2,2 kw / 400V imuteho työtasolla m 3 /h Suodatin: suodatustehokkuus >99,9%, luokka M DIN EN , (0,3 5 μm) 2 kpl 26 m 2 ovaalia selluloosa/polyesteri suodatinpatruunaa joissa SurfacePlus esikäsittely HEPA suodatin saatavana lisävarusteena Mitat: työalueen leveys 1366mm x syvyys 750mm ulkomitat 1380mm x 1005mm, paino 255 kg työskentelytason korkeus 920mm 970mm Äänitasot: ilman lisävarusteita 74 db(a) äänenvaimentajalla 69 db (A) äänenvaimentajalla ja HEPA suodattimella 67 db (A) Varusteet: imevä takaseinä kääntyvät sivuseinät HEPA-suodatinyksikkö pyöräsarja äänenvaimentaja/poistoyhde työvalo 190 Draftmax varustettuna imevällä takaseinällä ja kääntyvillä sivuseinillä. Vaihtosuodatin: (Advance/Ultra) vaihtosuodattimet (2 patruunaa) DRAFTMAX ECO ei puhallinta/suodatusta liitetään ulkoiseen imulaitteistoon

9 Imuvaunut pyörillä PHV PHV-215 on liikuteltava kohdepoistoimuri pyörillä hitsaussavuille. PHV on varustettu kahdella moottorilla ja start/stop -automatiikalla. Hitsaussavu läpäisee ensin metallisen esisuodattimen ja sitten pääsuodattimen. Ilma poistuu lopuksi HEPA suodattimen läpi. Ilma voidaan johtaa myös letkua pitkin ulos. Vaihtoehtoisesti lisävarusteena saatavana aktiivihiilisuodatin. PHV on erittäin kompakti suodatinyksikkö pyörillä ja se sopii pieniin korjaamoihin ja liikkuvaan työhön jossa tarvitaan kohdepoistoa. Imuria voi käyttää start/stop -automatiikalla tai käsikäytöllä. 2 x 1000W / 230V HEPA H12 suodatin max ilmamäärä 230 m 3 /h äänitaso < 70 dba paino 18,6 kg toimitus sisältää PHV imurin start/stop -automatiikalla ja 2,5m letkun sekä moottorien vaihtohiiliharjat Lisävarusteet: Hinta FAC-HV atiivihiilisuodatin 80 MBH seinäasennusteline 55 HCH-45 letkuyhde poistoliitäntäntään, ilman 49 johtaminen ulos EN-20 kartiosuulake mangeettijalalla 125 EN-40 letku jossa magneettijalka 130 NKT suulake 2,5m letkulla standadi 300 hitsauspistooliin, imu max 24,5mm hitsauspisteen ympärillä NKC suulake 2,5m letkulla standardi hitsauspistooliin, imu max 27,5mm hitsauspisteen ympärillä 620 Vaihtosuodattimet: DURA-H Vaihdettava suodatinpatruuna sis. integroidun, alumiinisen esisuodattimen pohjassa 165 HEPA HEPA-suodatin H12 45 EN-20 NKT EN-40 NKC 9

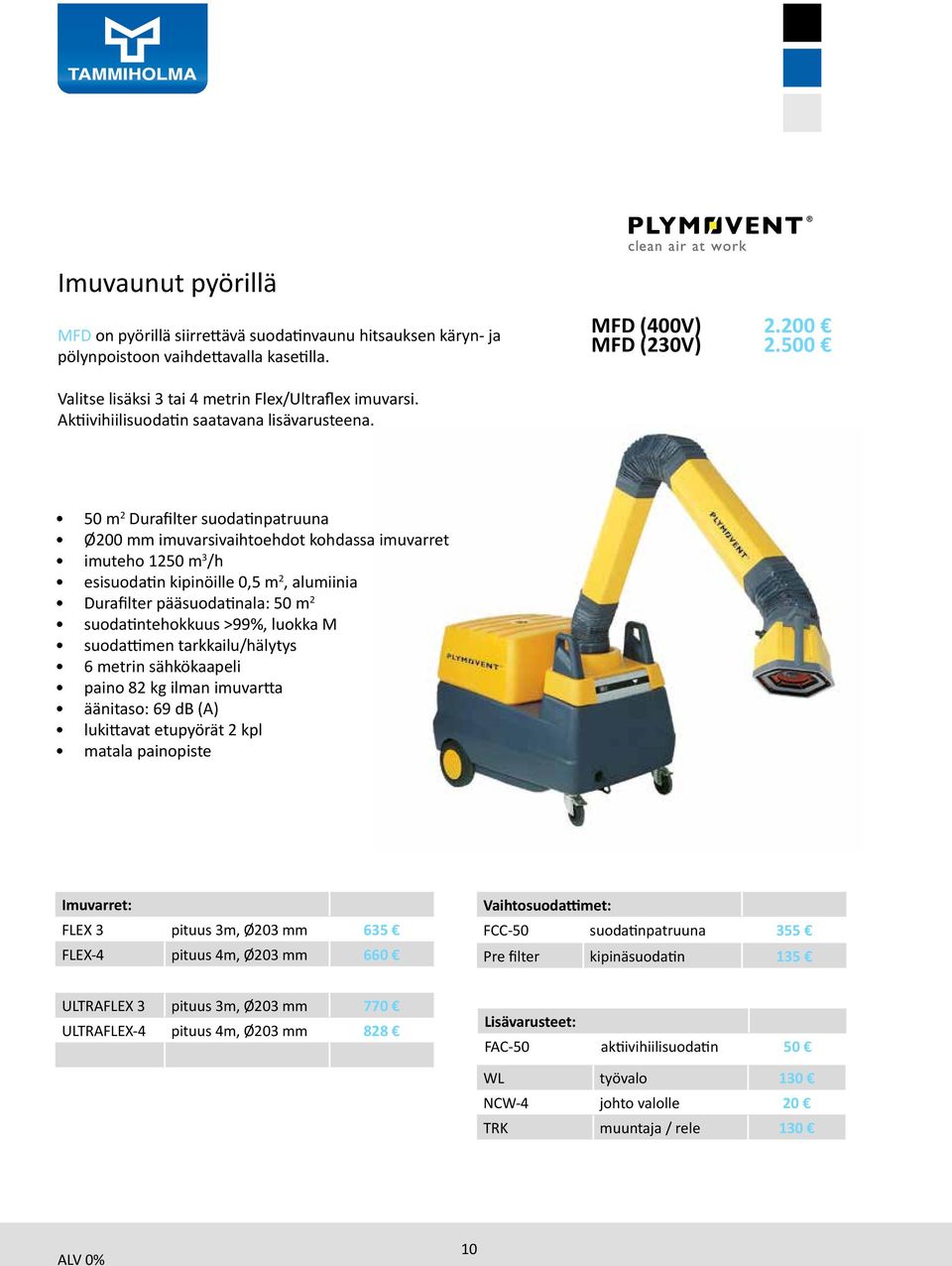

10 Imuvaunut pyörillä MFD on pyörillä siirrettävä suodatinvaunu hitsauksen käryn- ja pölynpoistoon vaihdettavalla kasetilla. MFD (400V) MFD (230V) Valitse lisäksi 3 tai 4 metrin Flex/Ultraflex imuvarsi. Aktiivihiilisuodatin saatavana lisävarusteena. 50 m 2 Durafilter suodatinpatruuna Ø200 mm imuvarsivaihtoehdot kohdassa imuvarret imuteho 1250 m 3 /h esisuodatin kipinöille 0,5 m 2, alumiinia Durafilter pääsuodatinala: 50 m 2 suodatintehokkuus >99%, luokka M suodattimen tarkkailu/hälytys 6 metrin sähkökaapeli paino 82 kg ilman imuvartta äänitaso: 69 db (A) lukittavat etupyörät 2 kpl matala painopiste Imuvarret: FLEX 3 pituus 3m, Ø203 mm 635 FLEX-4 pituus 4m, Ø203 mm 660 Vaihtosuodattimet: FCC-50 suodatinpatruuna 355 Pre filter kipinäsuodatin 135 ULTRAFLEX 3 pituus 3m, Ø203 mm 770 ULTRAFLEX-4 pituus 4m, Ø203 mm 828 Lisävarusteet: FAC-50 aktiivihiilisuodatin 50 WL työvalo 130 NCW-4 johto valolle 20 TRK muuntaja / rele

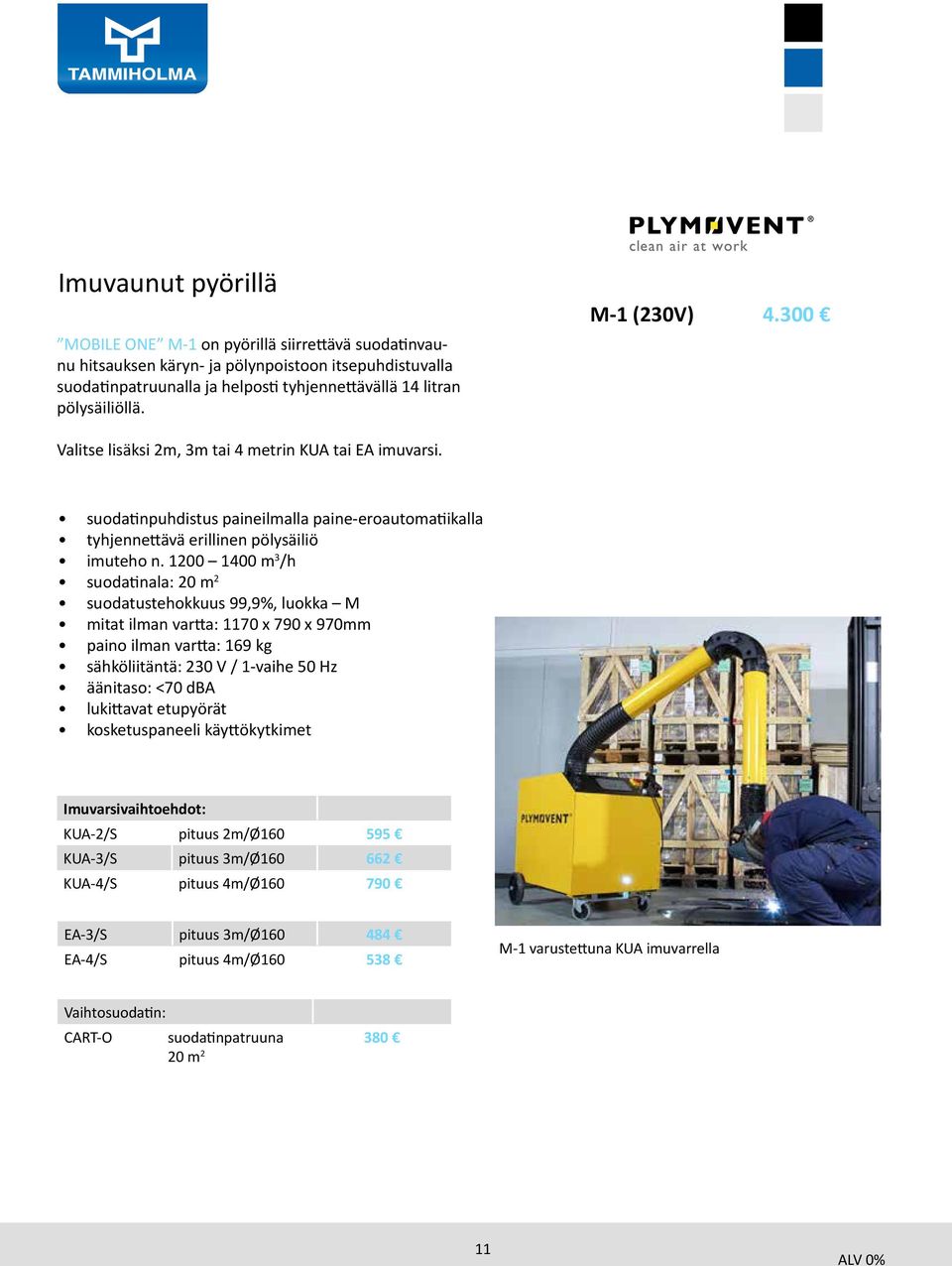

11 Imuvaunut pyörillä MOBILE ONE M-1 on pyörillä siirrettävä suodatinvaunu hitsauksen käryn- ja pölynpoistoon itsepuhdistuvalla suodatinpatruunalla ja helposti tyhjennettävällä 14 litran pölysäiliöllä. M-1 (230V) Valitse lisäksi 2m, 3m tai 4 metrin KUA tai EA imuvarsi. suodatinpuhdistus paineilmalla paine-eroautomatiikalla tyhjennettävä erillinen pölysäiliö imuteho n m 3 /h suodatinala: 20 m 2 suodatustehokkuus 99,9%, luokka M mitat ilman vartta: 1170 x 790 x 970mm paino ilman vartta: 169 kg sähköliitäntä: 230 V / 1-vaihe 50 Hz äänitaso: <70 dba lukittavat etupyörät kosketuspaneeli käyttökytkimet Imuvarsivaihtoehdot: KUA-2/S pituus 2m/Ø KUA-3/S pituus 3m/Ø KUA-4/S pituus 4m/Ø EA-3/S pituus 3m/Ø EA-4/S pituus 4m/Ø M-1 varustettuna KUA imuvarrella Vaihtosuodatin: CART-O suodatinpatruuna m 2 11

12 Imuvarret Ø75mm MINIMAN 75 imuvarsi on täydellinen laite kaikentyyppisiin pienempiin pöly- ja kaasunpoistosovelluksiin. Se ei sisällä sisäpuolisia mekanismeja ja on kevyt käyttää. Se poistaa juotoskaasut, höyryt ja liuottimet tehokkaasti pienellä ilmamäärällä. Esteetön ilmavirta mahdollistaa suuretkin ilmannopeudet ja karkea pöly saadaan talteen. Miniman toimitetaan täysin koottuna, mikä säästää asennusaikaa. Kaasujousella varustettu nivelosa (seisova malli) ja elastinen jousi (seinäkiinnitysmalli) helpottavat käyttöä. Helposti säädettävät varsinivelet on sijoitettu varren ulkopuolelle esteettömän ilmavirran mahdollistamiseksi. Suositeltu ilmamäärä: m 3 /h max. ilmamäärä 425 m 3 /h Seinäasennus MM /H pituus 1m 295 MM /H pituus 1,5m 330 Lisävarusteet: DAMPER-75 sulkupelti Ø75mm 60 MM-001 pyöreä huuva Ø150mm 45 MM-004 läpinäkyvä huuva 138 Ø385mm MM-005 pöytäteline pöytäasennus 49 Pöytäasennus MM /S pituus 1m 250 MM /S pituus 1,5m

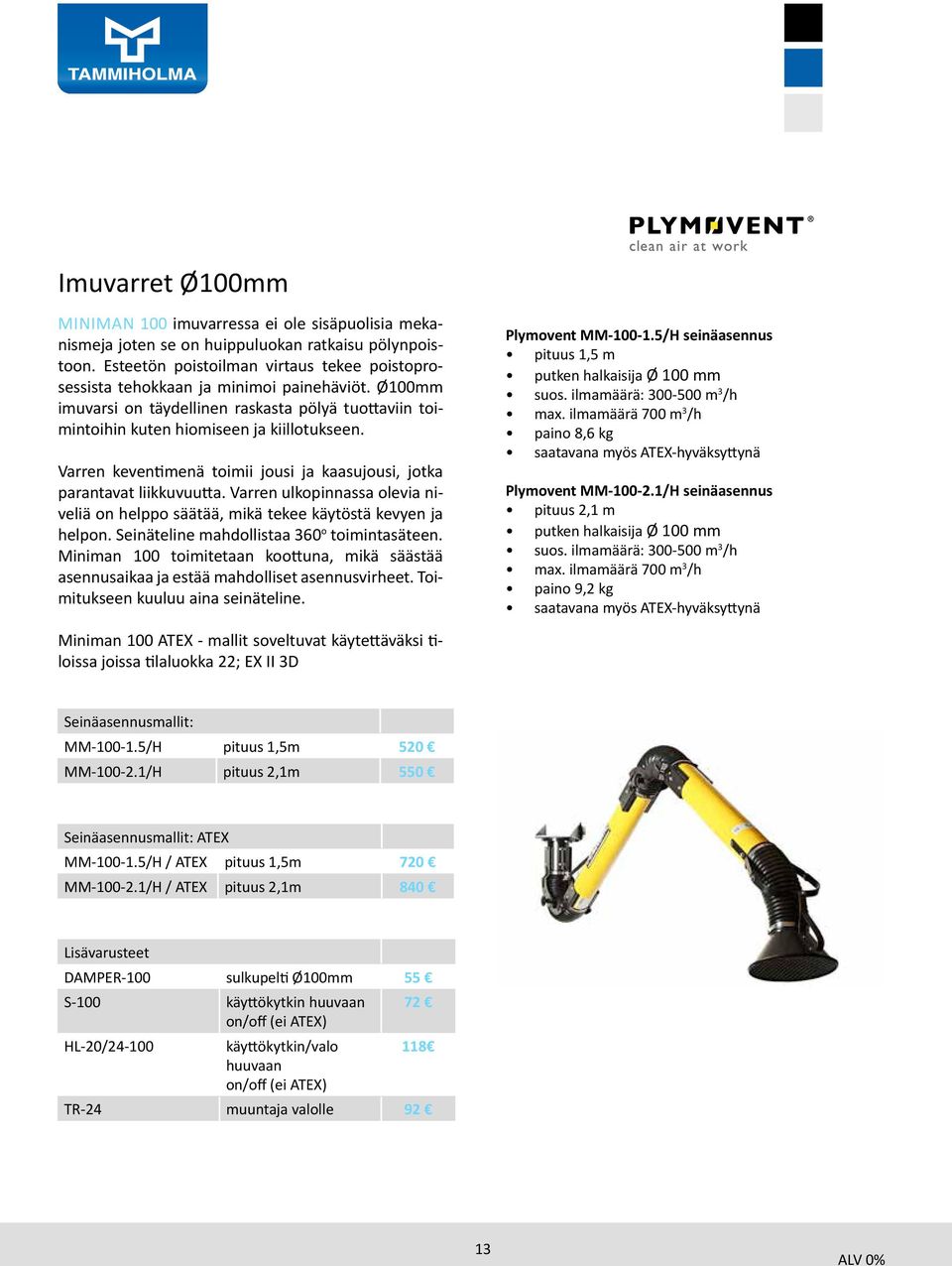

13 Imuvarret Ø100mm MINIMAN 100 imuvarressa ei ole sisäpuolisia mekanismeja joten se on huippuluokan ratkaisu pölynpoistoon. Esteetön poistoilman virtaus tekee poistoprosessista tehokkaan ja minimoi painehäviöt. Ø100mm imuvarsi on täydellinen raskasta pölyä tuottaviin toimintoihin kuten hiomiseen ja kiillotukseen. Varren keventimenä toimii jousi ja kaasujousi, jotka parantavat liikkuvuutta. Varren ulkopinnassa olevia niveliä on helppo säätää, mikä tekee käytöstä kevyen ja helpon. Seinäteline mahdollistaa 360 o toimintasäteen. Miniman 100 toimitetaan koottuna, mikä säästää asennusaikaa ja estää mahdolliset asennusvirheet. Toimitukseen kuuluu aina seinäteline. Plymovent MM /H seinäasennus pituus 1,5 m putken halkaisija Ø 100 mm suos. ilmamäärä: m 3 /h max. ilmamäärä 700 m 3 /h paino 8,6 kg saatavana myös ATEX-hyväksyttynä Plymovent MM /H seinäasennus pituus 2,1 m putken halkaisija Ø 100 mm suos. ilmamäärä: m 3 /h max. ilmamäärä 700 m 3 /h paino 9,2 kg saatavana myös ATEX-hyväksyttynä Miniman 100 ATEX - mallit soveltuvat käytettäväksi tiloissa joissa tilaluokka 22; EX II 3D Seinäasennusmallit: MM /H pituus 1,5m 520 MM /H pituus 2,1m 550 Seinäasennusmallit: ATEX MM /H / ATEX pituus 1,5m 720 MM /H / ATEX pituus 2,1m 840 Lisävarusteet DAMPER-100 sulkupelti Ø100mm 55 S-100 käyttökytkin huuvaan 72 on/off (ei ATEX) HL-20/ käyttökytkin/valo 118 huuvaan on/off (ei ATEX) TR-24 muuntaja valolle 92 13

14 Imuvarret Ø160mm EA IMUVARSI tarjoaa suorituskyvyn ja ominaisuudet, joita aikaisemmin vain kalliimmat imuvarret tarjosivat. Saatavana on 3 eri pituutta. Jousien tasapainoittama tukimekanismi ja kitkapalat takaavat tasaisen liikkuvuuden koko työskentelysäteellä. putken halkaisija: Ø160mm suositeltava ilmamäärä: m 3 /h max. ilmamäärä 1300 m 3 /h Seinäasennusmallit: EA-2/H pituus 2m 490 EA-3/H pituus 3m 580 EA-4/H pituus 4m 590 Pöytäasennus EA-3/S pituus 3m 484 EA-4/S pituus 4m 538 Lisävarusteet: FM-15 kääntyvä nivelpuomi 1,5m 546 FM-25 kääntyvä nivelpuomi 2,5m 650 FM-35 kääntyvä nivelpuomi 3,5m 780 FM-45 kääntyvä nivelpuomi 4,5m 899 HL-20/ käyttökytkin/valo huuvaan 116 on/off (ei ATEX) PA-110 asennuskonsoli (kiinteä) 1,1m 150 PA-220 asennuskonsoli (kiinteä) 2,2m 253 TR-24 muuntaja valolle 92 SLE-30 jatkoletku 3m pikalukoilla/suulakkeella

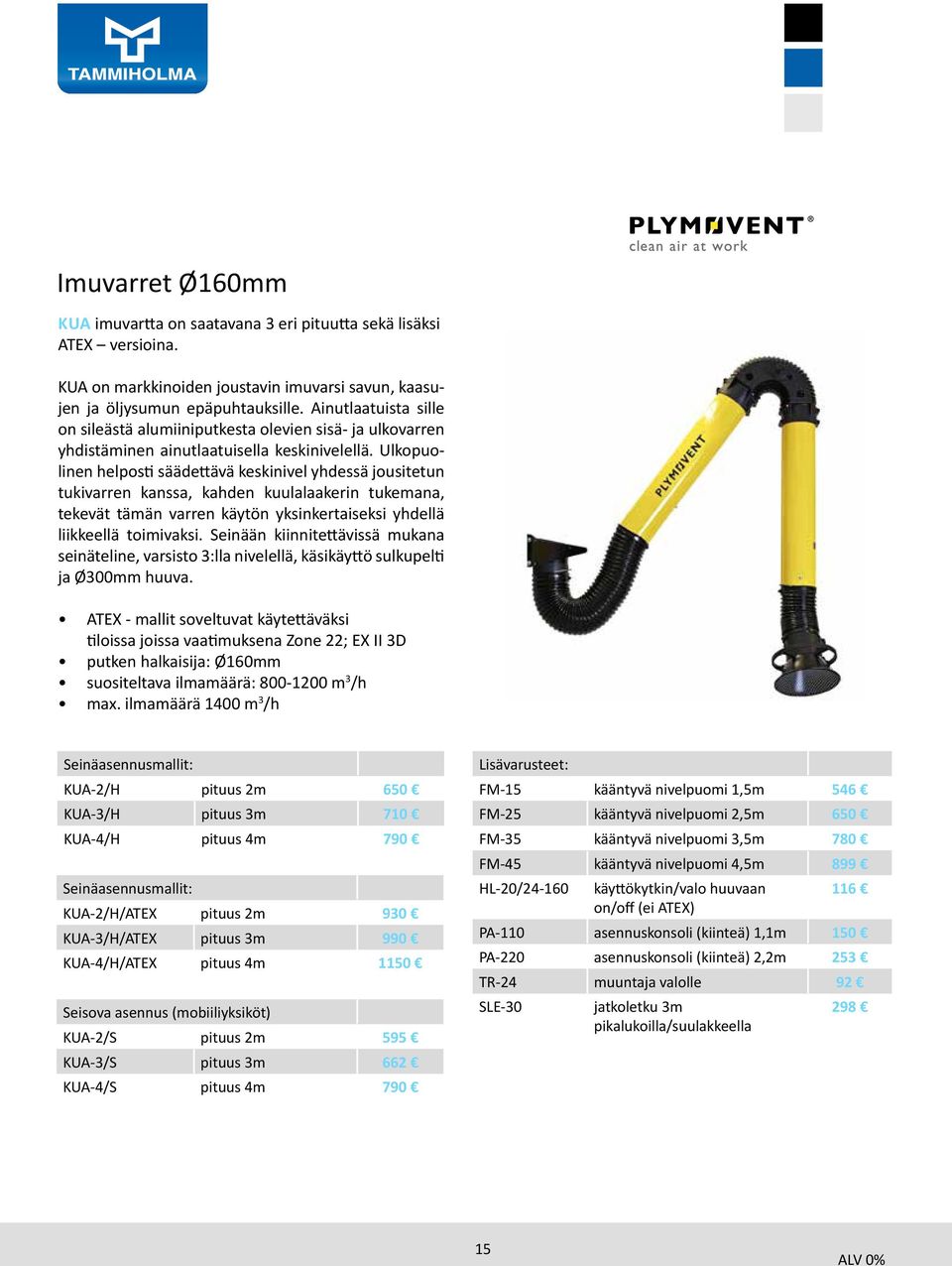

15 Imuvarret Ø160mm KUA imuvartta on saatavana 3 eri pituutta sekä lisäksi ATEX versioina. KUA on markkinoiden joustavin imuvarsi savun, kaasujen ja öljysumun epäpuhtauksille. Ainutlaatuista sille on sileästä alumiiniputkesta olevien sisä- ja ulkovarren yhdistäminen ainutlaatuisella keskinivelellä. Ulkopuolinen helposti säädettävä keskinivel yhdessä jousitetun tukivarren kanssa, kahden kuulalaakerin tukemana, tekevät tämän varren käytön yksinkertaiseksi yhdellä liikkeellä toimivaksi. Seinään kiinnitettävissä mukana seinäteline, varsisto 3:lla nivelellä, käsikäyttö sulkupelti ja Ø300mm huuva. ATEX - mallit soveltuvat käytettäväksi tiloissa joissa vaatimuksena Zone 22; EX II 3D putken halkaisija: Ø160mm suositeltava ilmamäärä: m 3 /h max. ilmamäärä 1400 m 3 /h Seinäasennusmallit: KUA-2/H pituus 2m 650 KUA-3/H pituus 3m 710 KUA-4/H pituus 4m 790 Seinäasennusmallit: KUA-2/H/ATEX pituus 2m 930 KUA-3/H/ATEX pituus 3m 990 KUA-4/H/ATEX pituus 4m 1150 Seisova asennus (mobiiliyksiköt) KUA-2/S pituus 2m 595 KUA-3/S pituus 3m 662 KUA-4/S pituus 4m 790 Lisävarusteet: FM-15 kääntyvä nivelpuomi 1,5m 546 FM-25 kääntyvä nivelpuomi 2,5m 650 FM-35 kääntyvä nivelpuomi 3,5m 780 FM-45 kääntyvä nivelpuomi 4,5m 899 HL-20/ käyttökytkin/valo huuvaan 116 on/off (ei ATEX) PA-110 asennuskonsoli (kiinteä) 1,1m 150 PA-220 asennuskonsoli (kiinteä) 2,2m 253 TR-24 muuntaja valolle 92 SLE-30 jatkoletku 3m pikalukoilla/suulakkeella

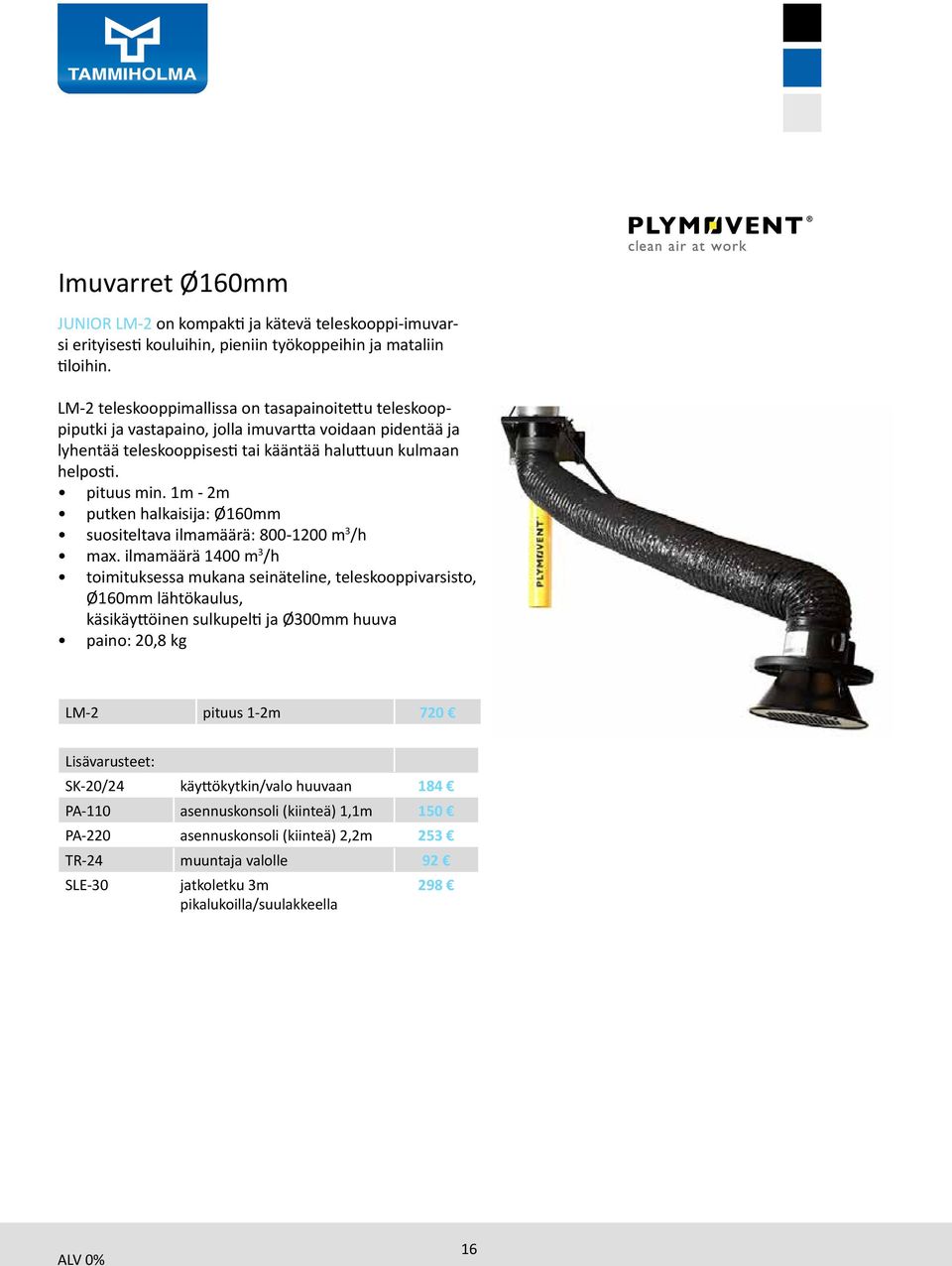

16 Imuvarret Ø160mm JUNIOR LM-2 on kompakti ja kätevä teleskooppi-imuvarsi erityisesti kouluihin, pieniin työkoppeihin ja mataliin tiloihin. LM-2 teleskooppimallissa on tasapainoitettu teleskooppiputki ja vastapaino, jolla imuvartta voidaan pidentää ja lyhentää teleskooppisesti tai kääntää haluttuun kulmaan helposti. pituus min. 1m - 2m putken halkaisija: Ø160mm suositeltava ilmamäärä: m 3 /h max. ilmamäärä 1400 m 3 /h toimituksessa mukana seinäteline, teleskooppivarsisto, Ø160mm lähtökaulus, käsikäyttöinen sulkupelti ja Ø300mm huuva paino: 20,8 kg LM-2 pituus 1-2m 720 Lisävarusteet: SK-20/24 käyttökytkin/valo huuvaan 184 PA-110 asennuskonsoli (kiinteä) 1,1m 150 PA-220 asennuskonsoli (kiinteä) 2,2m 253 TR-24 muuntaja valolle 92 SLE-30 jatkoletku 3m pikalukoilla/suulakkeella

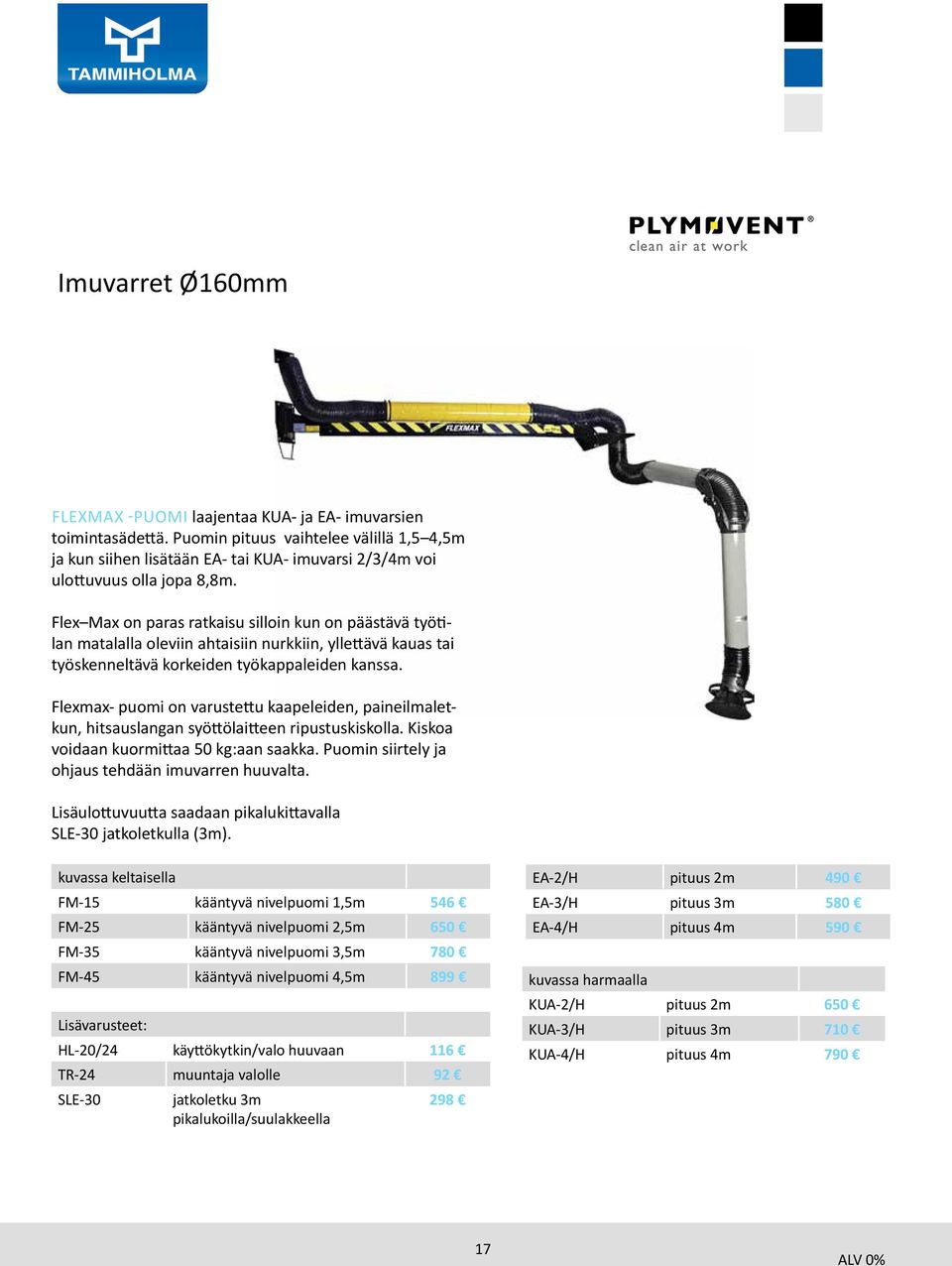

17 Imuvarret Ø160mm FLEXMAX -PUOMI laajentaa KUA- ja EA- imuvarsien toimintasädettä. Puomin pituus vaihtelee välillä 1,5 4,5m ja kun siihen lisätään EA- tai KUA- imuvarsi 2/3/4m voi ulottuvuus olla jopa 8,8m. Flex Max on paras ratkaisu silloin kun on päästävä työtilan matalalla oleviin ahtaisiin nurkkiin, yllettävä kauas tai työskenneltävä korkeiden työkappaleiden kanssa. Flexmax- puomi on varustettu kaapeleiden, paineilmaletkun, hitsauslangan syöttölaitteen ripustuskiskolla. Kiskoa voidaan kuormittaa 50 kg:aan saakka. Puomin siirtely ja ohjaus tehdään imuvarren huuvalta. Lisäulottuvuutta saadaan pikalukittavalla SLE-30 jatkoletkulla (3m). kuvassa keltaisella FM-15 kääntyvä nivelpuomi 1,5m 546 FM-25 kääntyvä nivelpuomi 2,5m 650 FM-35 kääntyvä nivelpuomi 3,5m 780 FM-45 kääntyvä nivelpuomi 4,5m 899 Lisävarusteet: HL-20/24 käyttökytkin/valo huuvaan 116 TR-24 muuntaja valolle 92 SLE-30 jatkoletku 3m pikalukoilla/suulakkeella 298 EA-2/H pituus 2m 490 EA-3/H pituus 3m 580 EA-4/H pituus 4m 590 kuvassa harmaalla KUA-2/H pituus 2m 650 KUA-3/H pituus 3m 710 KUA-4/H pituus 4m

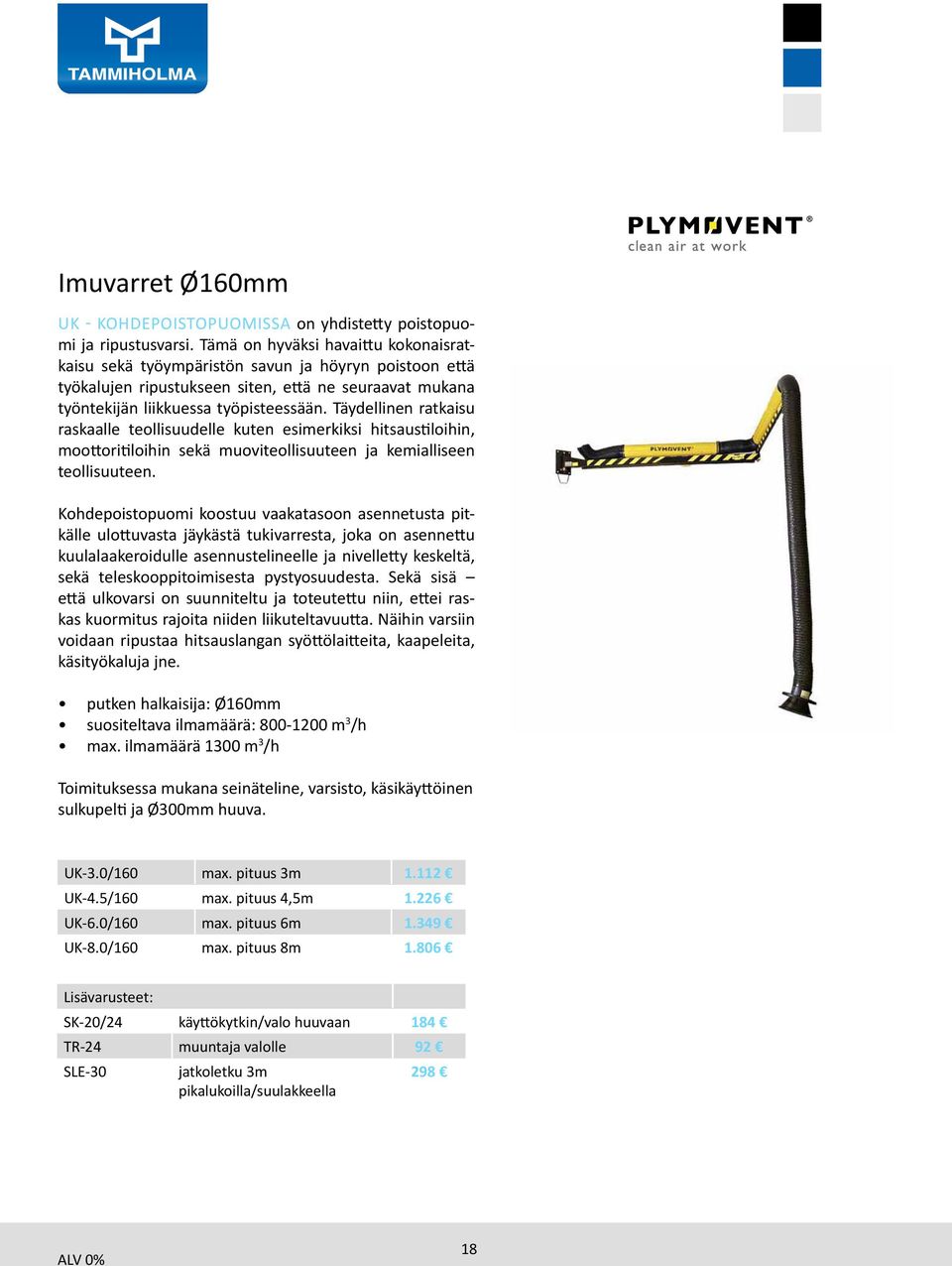

18 Imuvarret Ø160mm UK - KOHDEPOISTOPUOMISSA on yhdistetty poistopuomi ja ripustusvarsi. Tämä on hyväksi havaittu kokonaisratkaisu sekä työympäristön savun ja höyryn poistoon että työkalujen ripustukseen siten, että ne seuraavat mukana työntekijän liikkuessa työpisteessään. Täydellinen ratkaisu raskaalle teollisuudelle kuten esimerkiksi hitsaustiloihin, moottoritiloihin sekä muoviteollisuuteen ja kemialliseen teollisuuteen. Kohdepoistopuomi koostuu vaakatasoon asennetusta pitkälle ulottuvasta jäykästä tukivarresta, joka on asennettu kuulalaakeroidulle asennustelineelle ja nivelletty keskeltä, sekä teleskooppitoimisesta pystyosuudesta. Sekä sisä että ulkovarsi on suunniteltu ja toteutettu niin, ettei raskas kuormitus rajoita niiden liikuteltavuutta. Näihin varsiin voidaan ripustaa hitsauslangan syöttölaitteita, kaapeleita, käsityökaluja jne. putken halkaisija: Ø160mm suositeltava ilmamäärä: m 3 /h max. ilmamäärä 1300 m 3 /h Toimituksessa mukana seinäteline, varsisto, käsikäyttöinen sulkupelti ja Ø300mm huuva. UK-3.0/160 max. pituus 3m UK-4.5/160 max. pituus 4,5m UK-6.0/160 max. pituus 6m UK-8.0/160 max. pituus 8m Lisävarusteet: SK-20/24 käyttökytkin/valo huuvaan 184 TR-24 muuntaja valolle 92 SLE-30 jatkoletku 3m pikalukoilla/suulakkeella

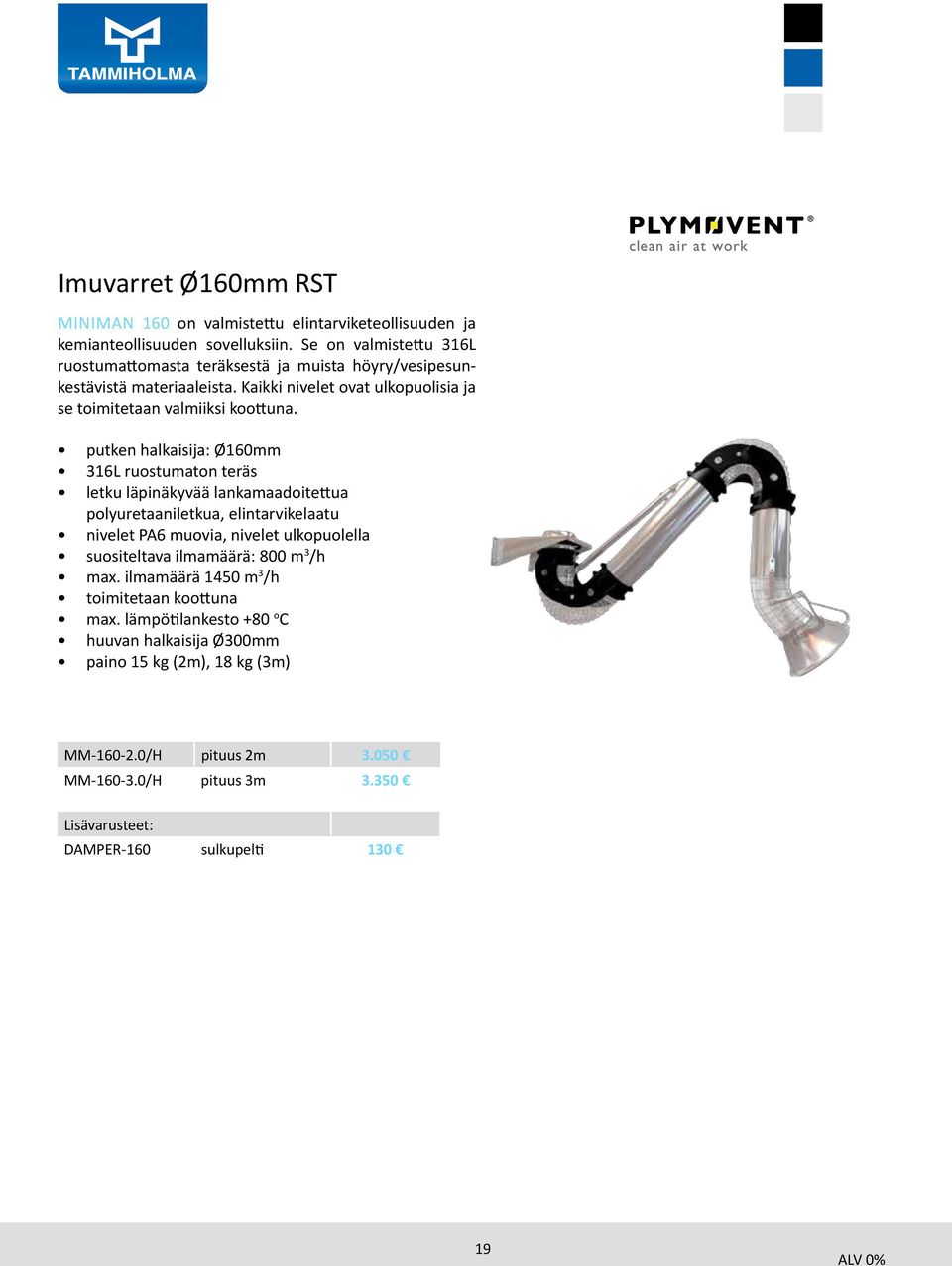

19 Imuvarret Ø160mm RST MINIMAN 160 on valmistettu elintarviketeollisuuden ja kemianteollisuuden sovelluksiin. Se on valmistettu 316L ruostumattomasta teräksestä ja muista höyry/vesipesunkestävistä materiaaleista. Kaikki nivelet ovat ulkopuolisia ja se toimitetaan valmiiksi koottuna. putken halkaisija: Ø160mm 316L ruostumaton teräs letku läpinäkyvää lankamaadoitettua polyuretaaniletkua, elintarvikelaatu nivelet PA6 muovia, nivelet ulkopuolella suositeltava ilmamäärä: 800 m 3 /h max. ilmamäärä 1450 m 3 /h toimitetaan koottuna max. lämpötilankesto +80 o C huuvan halkaisija Ø300mm paino 15 kg (2m), 18 kg (3m) MM /H pituus 2m MM /H pituus 3m Lisävarusteet: DAMPER-160 sulkupelti

20 Puhaltimet FUA PUHALTIMET ovat kohdepoistoon tarkoitettuja keskipakopuhaltimia, jotka on suunniteltu hitsaussavun, haitallisten pölyjen, kaasujen, öljysumun ja pakokaasunpoistoon. Puhallinsiipi on valmistettu alumiinista, kotelo teräksestä. Moottorin pyörimisnopeus on 2800 rpm ja suojausluokka IP55. Plymovent FUA1800 puhallin moottoriteho 0,55 kw/400v (IE2) nimellisvirta A imuilma max. +80 o C äänitaso 63,8 db(a) ISO 3746 imu-/poistoliitäntä Ø160mm paino 12,3 kg Mallit: FUA1800 0,55 kw/400v 620 FUA2100 0,75 kw/400v 820 FUA2101 0,75 kw/230v MB-FUA/S1 Puhaltimen asennussarja FUA 90 Plymovent FUA2100 puhallin moottoriteho 0,75 kw/400v (IE2) nimellisvirta 1.9-2A imuilma max. +80 o C äänitaso 65,9 db(a) ISO 3746 imu-/poistoliitäntä Ø160mm paino 16,4 kg Plymovent FUA2101 puhallin moottoriteho 0,75 kw/230v (IE2) nimellisvirta 5A imuilma max. +80 o C äänitaso 65,9 db(a) ISO 3746 imu-/poistoliitäntä Ø160mm paino 16,5 kg ZWP 0,75 kw/230v Ventur ZWP puhallin moottoriteho 0,75 kw/230v (IE2) nimellisvirta 5A mukana teline, johto, moottorisuoja äänitaso 80 db(a) imu-/poistoliitäntä Ø125 mm paino 22 kg max m 3 /h, max alip Pa ZWP 20

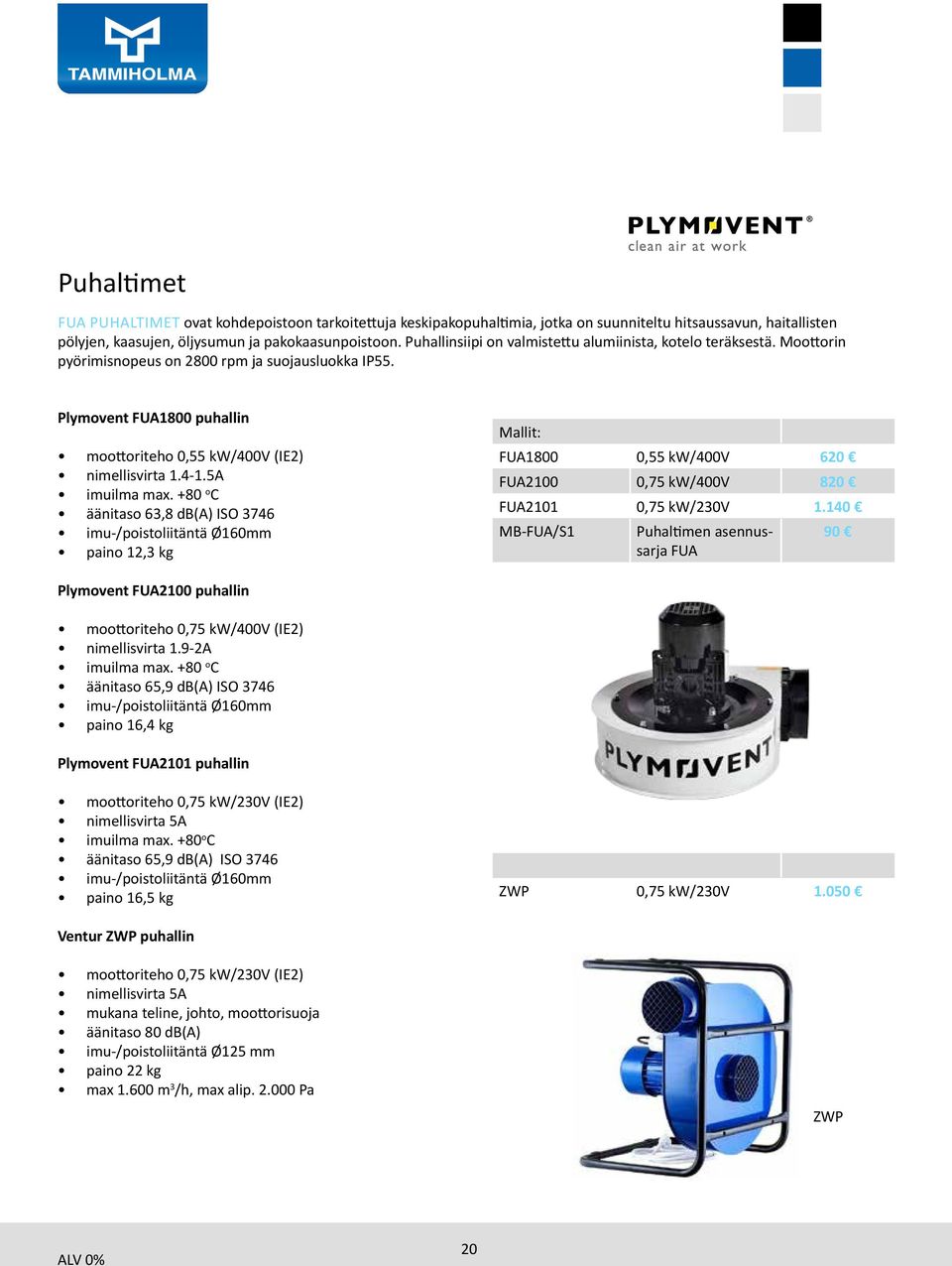

21 Puhaltimet FUA-PUHALTIMET ovat kohdepoistoon tarkoitettuja keskipakopuhaltimia, jotka on suunniteltu hitsaussavun, haitallisten pölyjen, kaasujen, öljysumun ja pakokaasunpoistoon. Puhallinsiipi on valmistettu alumiinista, kotelo teräksestä. Moottorin pyörimisnopeus on 2800 rpm ja suojausluokka IP55. Plymovent FUA3000 puhallin moottoriteho 1,1 kw/400v (IE2) nimellisvirta 2,5-2,7A imuilma max. +80 o C äänitaso 68,1 db(a) ISO 3746 imuliitäntä Ø250mm poistoliitäntä 274x201mm paino 21,9 kg Plymovent FUA4700 puhallin moottoriteho 2,2 kw/400v (IE2) nimellisvirta 4,8-4,9A imuilma max. +80 o C äänitaso 75,9 db(a) ISO 3746 imuliitäntä Ø250mm poistoliitäntä 348x205mm paino 34,5 kg Mallit: FUA3000 1,1 kw/400v FUA4700 2,2 kw/400v Lisävarusteet: MB-FUA/S2 OL-250 OL-315 Puhaltimen asennusjalka FUA-3000 / FUA-4700 FUA-3000 poistoliitäntäyhde Ø250mm FUA-4700 poistoliitäntäyhde Ø315mm A - Staattinen paine (Pa) B - Ilmavirtaus (m 3 /h) 21

22 Puhaltimet TEV-PUHALTIMET ovat kohdepoistoon tarkoitettuja keskipakopuhaltimia, jotka on suunniteltu hitsaussavun, haitallisten pölyjen, kaasujen, öljysumun ja pakokaasunpoistoon. Puhallinsiipi on valmistettu alumiinista, kotelo teräksestä. Moottorin pyörimisnopeus on 2800 rpm ja suojausluokka IP55 Plymovent TEV-385 puhallin moottoriteho 0,75 kw/400v (IE2) nimellisvirta 1.7A imuilma max +80 o C äänitaso 80 db(a) ISO 3746 imuliitäntä Ø160mm poistoliitäntä 230x312mm paino 51 kg Plymovent TEV-585 puhallin moottoriteho 2,2 kw/400v (IE2) nimellisvirta 4,61A imuilma max +80 o C äänitaso 86 db(a) ISO 3746 imuliitäntä Ø250mm poistoliitäntä 274x201mm paino 60 kg Plymovent TEV-765 puhallin moottoriteho 4 kw/400v (IE2) nimellisvirta 7,69A imuilma max +80 o C äänitaso 87 db(a) ISO 3746 imuliitäntä Ø250mm poistoliitäntä 290x460mm paino 95 kg Plymovent TEV-985 puhallin moottoriteho 7,5 kw/400v (IE2) nimellisvirta 14,1A imuilma max +80 o C äänitaso 96 db(a ISO 3746 imuliitäntä Ø315mm poistoliitäntä 320x508mm paino 105 kg TEV-385 0,75 kw/400v TEV-585 2,2 kw/230v TEV kw/400v TEV-985 7,5 kw/230v Lisävarusteet: TEV-385 TOL-250 poistoliitäntäyhde Ø250mm 170 SC-160 pehmoyhde 35 imuaukkoon SC-250 pehmoyhde Ø250mm 45 TEV-AV/35 tärinänvaimennuskumit 4 kpl 152 Lisävarusteet: TEV-765 TOL-400 poistoliitäntäyhde Ø400mm 190 SC-250 pehmoyhde imuaukkoon 45 Ø250mm SC-400 pehmoyhde Ø400mm 65 TEV-AV/79 tärinänvaimennuskumit 4 kpl 259 Lisävarusteet: TEV-585 TOL-315 poistoliitäntäyhde Ø315mm 190 SC-200 pehmoyhde imuaukkoon 37 SC-315 pehmoyhde Ø315mm 49 Lisävarusteet: TEV-985 TOL-500 poistoliitäntäyhde Ø500mm 240 SC-315 pehmoyhde imuaukkoon 49 SC-500 pehmoyhde Ø315mm 77 TEV-AV/79 tärinänvaim. 4 kpl

23 Puhaltimet 23

24 Puhaltimet SIF-PUHALTIMET ovat kohdepoistoon tarkoitettuja keskipakopuhaltimia jotka on suunniteltu hitsaussavun, haitallisten pölyjen, kaasujen, öljysumun ja pakokaasunpoistoon. Saatavana myös versio ulkoasennukseen. SIF-1200 moottori 7,5 kw/400v (IEC 132) (WEG) nopeus 2850 kierrosta minuutissa nimellisvirta 13.6A imuliitäntä Ø400mm poistoliitäntä Ø500mm paino 265 kg SIF-1500 moottori 11 kw/400v (IEC 132) (WEG) nopeus 2850 kierrosta minuutissa nimellisvirta 21A imuliitäntä Ø400mm poistoliitäntä Ø630mm paino 325 kg SIF-1900 moottori 15 kw/400v (IEC 132) (WEG) nopeus 2850 kierrosta minuutissa nimellisvirta 34,2A imuliitäntä Ø630mm poistoliitäntä Ø630mm paino 350 kg SIF-2000 moottori 22 kw/400v (IEC 132) (WEG) nopeus 2850 kierrosta minuutissa nimellisvirta 38,7A imuliitäntä Ø630mm poistoliitäntä Ø630mm paino 400 kg SIF ,5 kw/400v tarjous SIF kw/400v SIF kw/400v SIF kw/400v Lisävarusteet: FRAME-1200 FRAME-1500 FRAME-2000 TEV-385 jalkakehys SIF-1200 jalkakehys SIF-1500 jalkakehys SIF

25 25

26 Energiansäästöautomatiikka AD MOOTTOROITU SULKUPELTI ohjaa keskitetyssä järjestelmässä imutehoa sinne missä sitä tarvitaan. Aukeamis- ja sulkeutumisaika 8 sekuntia. 24 V ICE-LC OHJAUSKESKUS ohjaa moottoroitua sulkupeltia ja siinä on säädettävä jälkikäyntiaika V - 24V sulkupellille - jälkikäyntiaika säädettävissä 7 sekuntia 6 minuuttia AD-125 Ø125 mm putkelle 285 AD-160 Ø160 mm putkelle 320 AD-200 Ø200 mm putkelle 350 AD-250 Ø250 mm putkelle 390 AD-315 Ø315 mm putkelle 470 AD-400 Ø400 mm putkelle 600 ICE-LC ohjauskeskus 300 LS-12 VALOTUNNISTIN on tarkoitettu sulkupellin ohjaamiseen. LS-12 tunnistaa kirkkaan valon ja antaa signaalin kun hitsaus aloitetaan ja antaa ohjauskeskukselle ICE-LC tiedon sulkupellin ohjaamiseen. MCC-05 INDUKTIIVIANTURI maadoituskaapeliin sulkupellin ohjaamiseen. MCC-05 tunnistaa maadoituskaapelista kun hitsaus aloitetaan ja antaa ohjauskeskukselle tiedon ICE-LC sulkupellin ohjaamiseen. Käytetään ICE-LC ja ES-90 ohjauskeskusten kanssa LS-12 valotunnistin 205 MCC-05 induktiivianturi

27 Puhaltimen ohjausyksiköt SA-24/75 KÄYNNISTIN käynnistää puhaltimen kun puhallin käynnistetään esim. imuvarresta etänä. - sähköliitäntä 400V - sisältää kontaktorin ja ohjauskytkentärasian S-100 imuvarteen - sisältää muuntajan 24V - max. 5,5 kw moottorille - moottorisuoja tilattava erikseen. SA-2475 ohjauskeskus 320 M1000 KÄYNNISTIN käynnistää puhaltimen kun käytetään esim. sulkupeltejä usean imupisteen järjestelmässä - sähköliitäntä 400V - sisältää kontaktorin - sisältää muuntajan 24V - max. 5,5 kw moottorille - moottorisuoja tilattava erikseen. TAAJUUSMUUTTAJA Automaattisesti ohjattu poistojärjestelmä alentaa energian kulutusta ja pienentää puhaltimen äänitasoa. Se mahdollistaa huomattavan sähkönkäytön säästön ja nopeamman investoinnin kuoletuksen. Samalla osallistut maailmanlaajuiseen ympäristön kuormituksen vähentämiseen. Järjestelmän imuteho asetetaan haluttuun imutehoon jonka taajuusmuuttaja pitää tasaisena jos imupisteiden imumäärä vaihtelee putkistossa. Taajuusmuuttajaa ohjaa paine-erolähetin. Kun imutarve pienenee, hidastuu vastaavasti puhaltimen pyörintänopeus. Järjestelmä käynnistetään taajuusmuuttajasta, erillisestä kaukokäynnistimestä tai ohjataan ohjainkellolla. DANFOSS 1,1-45 kw tarjous M1000 ohjauskeskus 450 ES-90 ENERGIANSÄÄSTÖAUTOMAATTI ohjaa yksittäisen puhaltimen käyttöä hitsauskaapeliin asennettavan anturin avulla. - sähköliitäntä 400V - sisältää kontaktorin - sisältää muuntajan 24V - max. 5,5 kw moottorille - moottorisuoja tilattava erikseen. ES-90 ohjauskeskus 690 TG PAINE-EROLÄHETIN säätää puhaltimien nopeutta mittaamalla järjestelmän ilmanpainetta. Tieto välitetään DCV taajuusmuuttajalle. - ulostulosignaali 4-20 ma Pa - 24V, IP54 - käyttöjännite VDC tasavirta - ympäristön lämpötila 0 70 C TG paine-erolähetin

28 Öljysumunpoisto MISTELIMINATOR ME-31/41 öljysumuerottimet on kehitetty suodattamaan metallintyöstön aikana syntyviä öljysumuja. MistEliminator sopii käyttöön jossa käytetään jäähdyttävää tai voitelevaa leikkuunestettä tai metallintyöstöissä, esim. hionnassa, poratessa, sahatessa ja karkaistaessa. Suodatinlaitteisto voi palvella joko yhtä työstökeskusta tai voidaan rakentaa kustannustehokas keskitetty järjestelmä. Jokaisessa suodatinvaiheessa on likaisuuden osoittava paine-eromittari. Mikäli työprosessissa syntyy tahmeaa öljysumua ja savua ja ilmassa on mukana pieniä metallipartikkeleita, suosittelemme ME-31 suodatinta. Mikäli työprosessissa syntyy huomattava määrä öljysumua kuten tyypillisesti CNC-koneissa, suosittelemme ME-41. SUODATUSTEHOKKUUS F9 Ei ilman kierrätystä takaisin työtiloihin ME-31 ilmamäärälle max m 3 /h ME-41 ilmamäärälle max m 3 /h ME-F1 ME-F2 Lisävarusteet: CFD-250 CFD-315 FF-DUCT puhallinyksikkö 1,1 kw puhaltimella sis. äänieristyskotelon ja puhaltimen puhallinyksikkö 2,2 kw puhaltimella sis. äänieristyskotelon ja puhaltimen vakiovirtaus sulkupelti m 3 /h vakiovirtaussäädin m 3 /h kanavayhde Ø250mm imukanavalle (keskitetty puhallin) ME-31 Vaihtosuodattimet: BFME-31 (ME-31) pussisuodatin 240 OC-1 (ME-41) kasetti (medium partikkelit) 480 OC-2 (ME-41) kasetti (hienoille partikkeleille) 470 ME-41 Tilantarve lattialla n. 680 x 703mm 28

29 Öljysumunpoisto MISTELIMINATOR ME-32/42 (HEPA) öljysumuerottimet on kehitetty suodattamaan metallintyöstön aikana syntyviä öljysumuja. MistEliminator sopii käyttöön jossa käytetään jäähdyttävää tai voitelevaa leikkuunestettä tai metallintyöstöissä, esim. hionnassa, poratessa, sahatessa ja karkaistaessa. Suodatinlaitteisto voi palvella joko yhtä työstökeskusta tai voidaan rakentaa kustannustehokas keskitetty järjestelmä. Jokaisessa suodatinvaiheessa on likaisuuden osoittava paine-eromittari. Mikäli työprosessissa syntyy tahmeaa öljysumua ja savua ja ilmassa on mukana pieniä metallipartikkeleita, suosittelemme ME-32 suodatinta. Mikäli työprosessissa syntyy huomattava määrä öljysumua kuten tyypillisesti CNC-koneissa, suosittelemme ME-42. SUODATUSTEHOKKUUS HEPA H13 ilman kierrätys takaisin työtiloihin ME-32 ilmamäärälle max m 3 /h ME-42 ilmamäärälle max m 3 /h Puhallin: ME-F1 ME-F2 Lisävarusteet: CFD-250 CFD-315 FF-DUCT puhallinyksikkö 1,1 kw puhaltimella sis. äänieristyskotelon ja puhaltimen puhallinyksikkö 2,2 kw puhaltimella sis. äänieristyskotelon ja puhaltimen vakiovirtaus sulkupelti m 3 /h vakiovirtaussäädin m 3 /h kanavayhde Ø250mm imukanavalle (keskitetty puhallin) ME-32 Vaihtosuodattimet: BFME-31 (ME-31) pussisuodatin 240 OC-1 (ME-41) kasetti (medium partikkelit) 480 OC-2 (ME-41) kasetti (hienoille partikkeleille) 470 HFME-3 ME-32/42) HEPA suodatin 280 ME-42 Tilantarve lattialla n. 680 x 703mm 29

30 Öljysumunpoisto MISTELIMINATOR BANK koostuu moduleista ja on räätälöitävissä tarpeen mukaan sopivaksi kokonaisuudeksi. Suodatustehokkuus H13. ME-32/2 ME-32/3 ME-42/2 ME-42/3 30

31 ME-32/2 < m 3 /h ME-32/3 < m 3 /h ME-32/4 < m 3 /h ME-32/5 < m 3 /h ME-42/2 < m 3 /h ME-42/3 < m 3 /h ME-42/4 < m 3 /h ME-42/5 < m 3 /h SUODATUSASTE HEPA H13 ME-X2/2/3/4/5 = HEPASUODATIN ilman kierrätys takaisin työtiloihin ME-INLET/500 ME-INLET/COV ME-OUTLET/2T ME-OUTLET/3T ME-OUTLET/4T ME-OUTLET/5T imuyhde Ø500mm ME-XX/2 imuyhde Ø500mm ME-XX/3 peitelevy Ø500mm ME-XX/2 peitelevy Ø500mm ME-XX/3 imuyhde Ø400mm ME-XX/2 (yhdistää imuaukot 2x Ø250mm) imuyhde Ø400mm ME-XX/3 (yhdistää imuaukot 3x Ø250mm) imuyhde Ø500mm ME-XX/4 (yhdistää imuaukot 4x Ø250mm) imuyhde Ø500mm ME-XX/5 (yhdistää imuaukot 5x Ø250mm) OILPUMP öljypumppu tyhjennysautomatiikalla esim. tynnyriin Vaihtosuodattimet: (ME-32/2/3/4/5) BFME-31 pussisuodatin 240 HFME-3 HEPA suodatin 280 Vaihtosuodattimet: (ME-42/2/3/4/5) OC-1 kasetti (medium partikkelit) 480 OC-2 kasetti (hienoille partikkeleille) 470 HFME-3 HEPA suodatin 280 SUODATTIMIEN MÄÄRÄ ME-32/2 = 2 x BFME-31 2 x HFME-3 ME-32/3 = 3 x BFME-31 3 x HFME-3 ME-32/4 = 4 x BFME-31 4 x HFME-3 ME-32/5 = 5 x BFME-31 5 x HFME-3 SUODATTIMIEN MÄÄRÄ ME-42/2 = 2 x OC-1 / 2 x OC-2 / 2 x HFME-3 ME-42/3 = 3 x OC-1 / 3 x OC-2 / 3 x HFME-3 ME-42/4 = 4 x OC-1 / 4 x OC-2 / 4 x HFME-3 ME-42/5 = 5 x OC-1 / 5 x OC-2 / 5 x HFME-3 31

32 TAMMIHOLMA OY HELSINKI, PÄÄKONTTORI JA VARASTO Teerisuonkuja 5, Helsinki Puhelin: (09) Faksi: (09) PLYMOVENT MAAHANTUONTI JA MYYNTI Maahantuomme ja myymme Plymovent kohdepoistolaitteita kuten keskipakopuhaltimet, imuvarret, pölynpoistolaitteet, hitsaussavujen suodatuslaitteistot, öljysumusuodattimet sekä pakokaasunpoistojärjestelmät kaikille ajoneuvoille ja työkoneille. Myynnin sähköposti: Y-TUNNUS VAT FI MYYNTIEHDOT: TK YLEISET 2010 MYYNTI: Myyntipäällikkö Petri Järvinen Huoltopäällikkö Ari Backlund Myyntiassistentti Heidi Lamberg (09) KOHDEPOISTON ETUJA: Ilmassa leijailevien partikkelien kohdepoisto on tehokkain tapa turvallisen ja terveellisemmän työympäristön aikaansaamiseksi. Kohdepoiston avulla estät tehokkaasti ilmassa leijuvien epäpuhtauksien leviämisen kaikkialle työtiloihin, mikä suojaa paitsi käyttäjää myös kaikkia muita rakennuksessa olevia ihmisiä. Automaattisesti ohjattu poistojärjestelmä alentaa energian kulutusta. Se mahdollistaa huomattavan sähkönkäytön säästön ja nopeamman investoinnin kuoletuksen. Sijoittaminen kohdepoistoon työympäristöissä alentaa sairaspoissaoloja ja työntekijöiden vaihtuvuutta. Jyväskylä Janne Manner Ahjokatu 20, Jyväskylä Turku Henrik Hollsten Niemeläntie 3 H, Kaarina Myynnin kehitys Jussi Kirjavainen jussi.kirjavainen@tammiholma.fi Est.
