1 Kuormaautohydrauliikka Kiinteä ja säädettävä kierrostilavuus pumput, moottorit ja tarvikkeet Luettelo HY /FI Helmikuu 2003 F1 F2 T1 VP1 Voiman ulosotot Tarvikkeet

2 Muunnoskertoimet 1 kg... 2,20 lb 1 N... 0,225 lbf 1 Nm... 0,738 lbf ft 1 bar... 14,5 psi 1 l... 0,264 US gallon 1 cm ,061 cu in 1 mm... 0,039 in 9/ 5 C F 1 kw... 1,34 hp Parker Hannifin pidättää oikeuden tuotteiden muuttamiseen ilman ennakkoilmoitusta. Vaikka esitettä päivitetään koko ajan, pidätämme oikeuden mahdollisiin painovirheisiin. Tarkemmat tuotetiedot saatte ottamalla yhteyttä Parker Hannifiniin. 2 Parker Hannifin

3 Yleistä Yleistä Rakenne ja käyttö Sivut 4-9 Pumpun valinta ja putkiston mitoitus Pumpun valinta ja putkiston mitoitus Asennusohje Sivut F1-pumppu F1 Kiinteä kierrostilavuus - Aksiaalimäntäpumppu. ISO ja SAE Sivut F1-moottori F1 Kiinteä kierrostilavuus - Aksiaalimäntämoottori Sivut F2 kaksipiiripumppu F2 Kiinteä kierrostilavuus - Aksiaalimäntäpumppu Sivut T1-pumppu T1 Kiinteä kierrostilavuus - Aksiaalimäntäpumppu Sivut VP1-pumppu VP1 Säädettävä kierrostilavuus - Aksiaalimäntäpumppu Sivut BLA BLA Syöttöyksikkö Sivut 36 Liittimet Liittimet Imuliittimet ja liitinsarjat Sivut Apuventtiilit Apuventtiilit Vapaakiertoventtiilit, kevennysventtiilit, putkistoon asennettava kevennysventtiili, momentinrajoitusventtiili Sivut Varusteet Varusteet Voiman ulosoton hallintasarjat, muunnossarja moottorivoiman ulosotoille, nivelakselit, akselilaipat, asennustelineet, paluusuodatin ja indikaattori, suuntaventtiilit, SB-jakovaihteet Sivut Asennus ja käynnistys Asennus ja käynnistys F1, F2, T1 ja VP1 Sivut Voiman ulosotot, PTO Voiman ulosotot Voiman ulosotto, Parkerin ja Parker Chelsean voiman ulosotto Sivut Parker Hannifin

4 Yleistä Yleistä F1-pumppu ISO F1 tarjoaa lisäetuja kappaletavaranostureiden, kuormanvaihtajien, nostodumppereiden, puutavaranostureiden ja kippi/nosturi-yhdistelmien käyttäjille. F1 on tehokas, nerokas ja toimintavarmuudeltaan lyömätön pumppu. Pienten asennusmittojen ansiosta F1-pumppu on helppo ja edullinen asentaa. F1:n uusia ominaisuuksia ovat esim: Suurempi itseimemisnopeus Käyttöpaine jopa 400 bar Uudet koot markkinoiden vaatimusten täyttämiseksi Parempi kokonaishyötysuhde Parempi toimintavarmuus Alhaisempi äänitaso Vähemmän mahdollisia vuotokohtia Pyörimissuunta helpompi vaihtaa Pienemmät asennusmitat... seuraavien ominaisuuksien ansiosta: - 45 pumppukulma - Optimoitu virtausaukkogeometria liitäntäpäässä - Uusi laakeriasennus - Pumpunpesä yhtä kappaletta - Tasaisempi tilavuusvirtaus Kaikki tämä aiempien tunnettujen ominaisuuksien lisäksi: Korkeita kierroslukuja kestävät pallomaiset männät Sisäisiä vuotoja vähentävät lamellimännänrenkaat Akselin ja sylinterirummun välinen hammassynkronointi Voidaan asentaa säiliön öljypinnan tason yläpuolelle Selviää alhaisissa lämpötiloissa ja kestää suuret lämpötilamuutokset ISO-standardin mukainen asennuslaippa ja akseli. F1-mäntä laminoidulla männänrenkaalla. 45 Männän lukitus F1-akselissa. Ks. sivu 14 4 Parker Hannifin

5 Yleistä F1-pumppu SAE Kaikki tämä aiempien tunnettujen ominaisuuksien lisäksi: Korkeita kierroslukuja kestävät pallomaiset männät Sisäisiä vuotoja vähentävät lamellimännänrenkaat Akselin ja sylinterirummun välinen hammassynkronointi Käyttöpaine jopa 350 bar Voidaan asentaa säiliön öljypinnan tason yläpuolelle Selviää alhaisissa lämpötiloissa ja kestää suuret lämpötilamuutokset ISO-standardin mukainen asennuslaippa ja akseli. 1 Ks. sivu 18 F1-moottori ISO Kaikki tämä aiempien tunnettujen ominaisuuksien lisäksi: Korkeita kierroslukuja kestävät pallomaiset männät Sisäisiä vuotoja vähentävät lamellimännänrenkaat Akselin ja sylinterirummun välinen hammassynkronointi Käyttöpaine jopa 250 bar Voidaan asentaa säiliön öljypinnan tason yläpuolelle Selviää alhaisissa lämpötiloissa ja kestää suuret lämpötilamuutokset ISO-standardin mukainen asennuslaippa ja akseli. Ks. sivu 21 5 Parker Hannifin

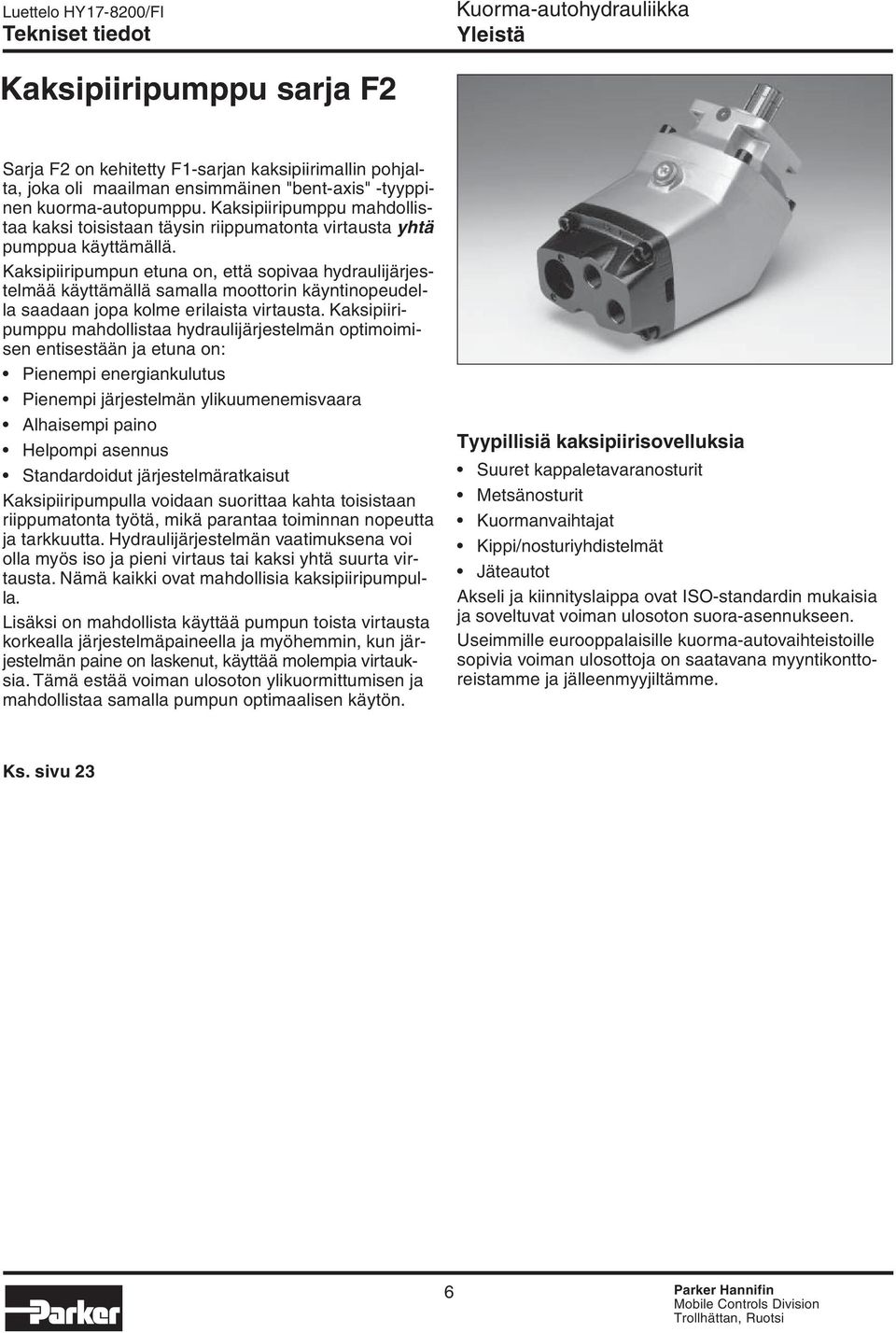

6 Yleistä Kaksipiiripumppu sarja F2 Sarja F2 on kehitetty F1-sarjan kaksipiirimallin pohjalta, joka oli maailman ensimmäinen "bent-axis" -tyyppinen kuorma-autopumppu. Kaksipiiripumppu mahdollistaa kaksi toisistaan täysin riippumatonta virtausta yhtä pumppua käyttämällä. Kaksipiiripumpun etuna on, että sopivaa hydraulijärjestelmää käyttämällä samalla moottorin käyntinopeudella saadaan jopa kolme erilaista virtausta. Kaksipiiripumppu mahdollistaa hydraulijärjestelmän optimoimisen entisestään ja etuna on: Pienempi energiankulutus Pienempi järjestelmän ylikuumenemisvaara Alhaisempi paino Helpompi asennus Standardoidut järjestelmäratkaisut Kaksipiiripumpulla voidaan suorittaa kahta toisistaan riippumatonta työtä, mikä parantaa toiminnan nopeutta ja tarkkuutta. Hydraulijärjestelmän vaatimuksena voi olla myös iso ja pieni virtaus tai kaksi yhtä suurta virtausta. Nämä kaikki ovat mahdollisia kaksipiiripumpulla. Lisäksi on mahdollista käyttää pumpun toista virtausta korkealla järjestelmäpaineella ja myöhemmin, kun järjestelmän paine on laskenut, käyttää molempia virtauksia. Tämä estää voiman ulosoton ylikuormittumisen ja mahdollistaa samalla pumpun optimaalisen käytön. Tyypillisiä kaksipiirisovelluksia Suuret kappaletavaranosturit Metsänosturit Kuormanvaihtajat Kippi/nosturiyhdistelmät Jäteautot Akseli ja kiinnityslaippa ovat ISO-standardin mukaisia ja soveltuvat voiman ulosoton suora-asennukseen. Useimmille eurooppalaisille kuorma-autovaihteistoille sopivia voiman ulosottoja on saatavana myyntikonttoreistamme ja jälleenmyyjiltämme. Ks. sivu 23 6 Parker Hannifin

7 Yleistä T1-pumppu 1 T1-pumpun kierrostilavuus on kiinteä ja se on kehitetty T1-sarjan pohjalta, joka oli suunniteltu erityisesti täyttämään vähemmän vaativien kuorma-autosovellusten vaatimukset. Esimerkkeinä kyseisistä sovelluksista voidaan mainita kippilavat ja pienet nosturit, joiden työjaksot ovat lyhyitä ja suhteellisen harvaan esiintyviä. Pumpun rakenne muistuttaa suuresti F1-pumppua, mutta on vieläkin kompaktimpi. Se hyödyntää tunnettua 40 - ja 45 -konseptia pallomaisine mäntineen ja lamellimännänrenkaineen, joilla saadaan hyvä tilavuudellinen ja mekaaninen hyötysuhde. Lisäksi pumppu on luotettavuudeltaan lyömätön osien vähäisen määrän ansiosta. Ottoteho jopa 71 kw Suurin kierrosluku 2300 r/min Käyttöpaine maks. 350 bar Korkea kokonaishyötysuhde Alhainen paino Pienet asennusmitat Todistetusti luotettava Helppo huoltaa T1-pumppu voidaan asentaa useimpiin eurooppalaisiin kuorma-autovaihteistoihin, sillä akselinpää ja asennuslaippa ovat eurooppalaisen standardin mukaisia. Parker Hannifin pystyy myös toimittamaan sopivia voiman ulosottoja. T1:n tyypillisiä sovelluksia Kippisovellukset Sovellukset, joissa alhaiset paineet ja lyhyet Ks. sivu 26 7 Parker Hannifin

8 Yleistä VP1-pumppu VP1 on maailman ensimmäinen kierrostilavuudeltaan säädettävä kuorma-autopumppu. Se voidaan asentaa suoraan vaihteiston voiman ulosottoon tai ISO-standardin mukaiseen kytkimestä riippumattomaan voiman ulosottoon (esim. moottorivoiman ulosotto). VP1-pumpun hienoudet pääsevät oikeuksiinsa esimerkiksi kuormantunnistavalla hydraulijärjestelmällä varustetuissa kuorma-autonostureissa. VP1-pumpulla pystytään lisäksi yksinkertaistamaan ja optimoimaan erilaisten virtaustarpeiden hydraulijärjestelmät, joita tarvitaan esim. jäte- ja lieteautoissa sekä erilaisissa kippi-, nosturi-, lumiaura- ja suolaus/hiekoituslaiteyhdistelmissä. VP1 tuottaa hydraulijärjestelmälle tarkalleen oikean virtauksen juuri oikealla hetkellä, mikä alentaa tehokkaasti energiankulutusta ja lämmönmuodostusta. Tämän ansiosta järjestelmä on hiljainen ja kuluttaa vähemmän energiaa. VP1-pumppu on erittäin tehokas, sen asennusmitat ovat pienet ja se on erittäin kevyt. Se on luotettava, taloudellinen ja helppo asentaa. Pumppukokojen VP1-45 ja -75 asennusmitat ovat yhtä pienet. Akselit ja asennuslaipat ovat eurooppalaisen ISO-standardin mukaiset. Rakenne Iso kulma kompakti rakenne Pumpun rakenne mahdollistaa jopa 20 kulman männän ja vinolevyn välille, mikä tekee pumpusta erittäin kompaktin. Tandemasennus Läpimenevä akseli mahdollistaa toisen pumpun, esim. kierrostilavuudeltaan kiinteän F1-pumpun, asentamisen VP1:n perään. Kestää suuria kuormituksia Kestävien rullalaakerien ansiosta pumpun tuloakseli kestää myös suuret radiaalikuormitukset. Tämä mahdollistaa hammaspyörän asennuksen suoraan akselinpäähän ilman lisälaakerointia. Pitkä käyttöikä VP1 on suunniteltu kuormantunnistavilla hydraulijärjestelmillä varustettuihin kuorma-autoihin. Se on vankka, mutta silti yksinkertainen, ja siinä on vähän liikkuvia osia. Tuloksena on luotettava pumppu, jonka käyttöikä on pitkä. Pumppukokojen VP1-45 ja -75 asennusmitat ovat yhtä pienet. Akseli ja asennuslaippa ovat eurooppalaisen ISO-standardin mukaisia. VP1 sopii valmistajasta riippumatta useimpiin kuormantunnistaviin järjestelmiin. Edut: Säädettävä kierrostilavuus Alhainen äänitaso Korkea paino/tehosuhde Kompakti ja kevyt Korkea hyötysuhde Vankka rakenne Kestää alhaisia lämpötiloja Luotettava ja helppo huoltaa Voidaan liittää suoraan ja asentaa peräkkäin Korkea kokonaishyötysuhde Ainutlaatuiset rakenneratkaisut, kuten liukukenkä ja "kelluva" venttiililevy, minimoivat mekaaniset häviöt. Viiden männän varassa kelluva venttiililevy tekee pumpusta hiljaisen ja samalla sen sisäiset vuodot ovat erittäin vähäiset ja tilavuudellinen hyötysuhde suuri. Pidätinlevy Pidätinlevy (ks. pumpun läpileikkaus sivulla 31) on kestäväksi mitoitettu ja sen ansiosta pumppu kestää suuria kierroslukuja ja nopeita nopeusvaihteluita. Ks. sivu 30 8 Parker Hannifin

9 Yleistä Varusteet 1 1 Muunnossarjat ja varusteet F1-, F2-, T1- ja VP1-pumpuille 2 3 NORMAL RUNNING CHANGE FILTER R L ROTATION ROTATION BLA Syöttöyksikkö Ks. luku 8. Liittimet Imuliittimet ja ja liitinsarjat Ks. luku 9. Vapaakiertoventtiilit BPV-F1/-T1, BPV-F1-25 ja 81, BPV-F2, BPV-VP1, BPV-L. Ks. luku 10. Kevennysventtiili ES, putkistoon asennettava kevennysventtiili Ks. luku 10. Momentinrajoitusventtiili MB-F2-H1 Ks. luku 10. Varusteet Voiman ulosoton paineilmaventtiilisarja, voiman ulosoton muunnossarja, nivelakselit, akselilaipat, asennussarjat, paluusuodatin ja indikaattori, jakovaihteet (SB 1-1,18, 1-1,54) Ks. luku Parker Hannifin

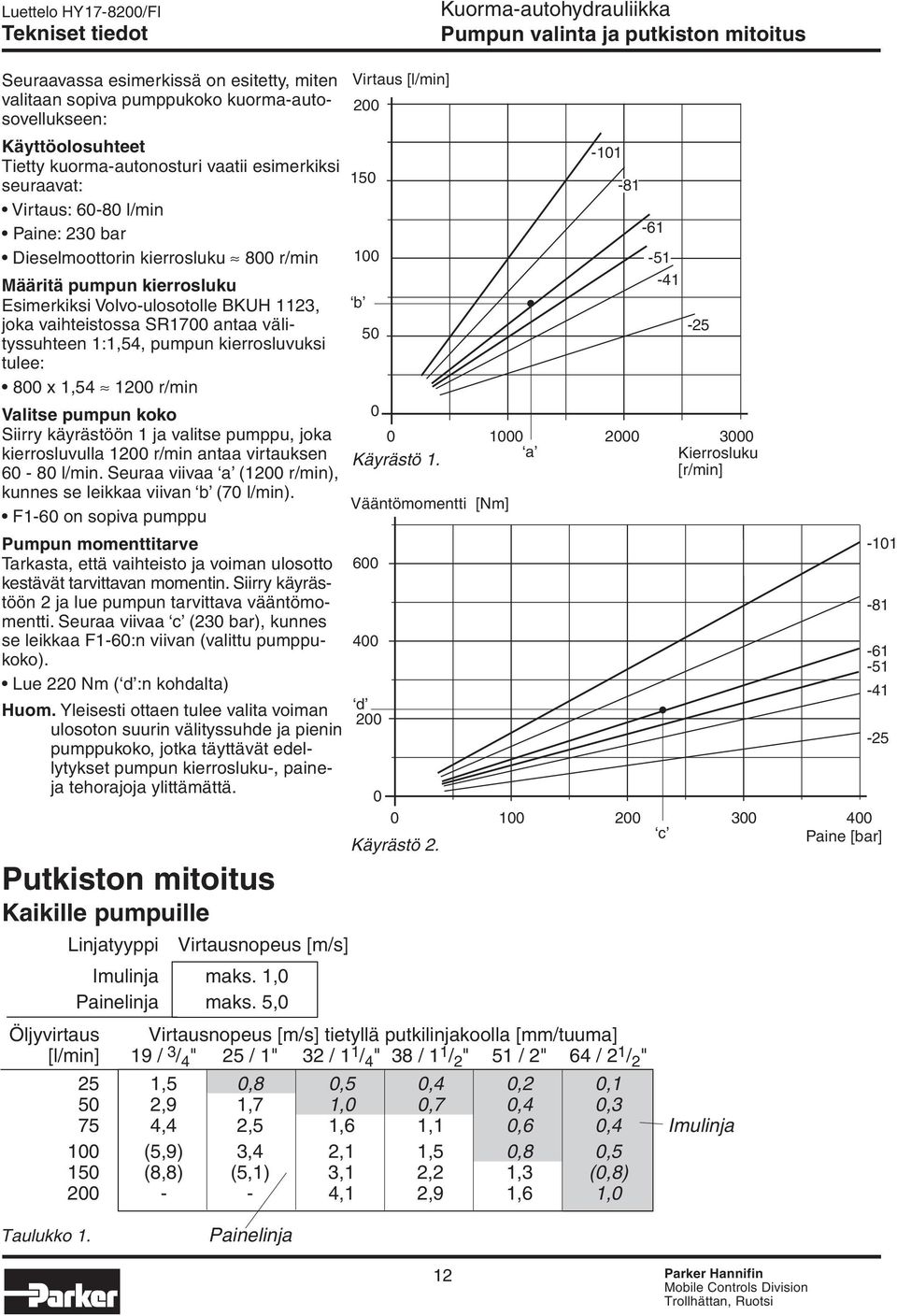

10 Pumpun valinta ja putkiston mitoitus Pumpun valinta ja putkiston mitoitus Asennusohje F1-, F2-, T1- ja VP1-pumpuille Sisältö Sivu Pumpun koon valinta: F1 ja T Pumpun valinta ja putkiston mitoitus Kaikille pumpuille Nomogrammi Parker Hannifin

11 Pumpun valinta ja putkiston mitoitus Pumpun koon valinta F1 ja T1 Seuraavassa taulukossa on esitetty pumpun virtaus valituilla voiman ulosoton välityssuhteilla ja moottorin käyntinopeuksilla. 2 Välityssuhde Kierrosluku Virtaus [l/min] [r/min] T1-51 T1-81 T1-121 F1-25 F1-41 F1-51 F1-61 F1-81 F :0, :1, :1, :1, Huom: - Varmista, ettei pumpun painosta riippuvaa suurinta sallittua taivutusmomenttia ylitetä. (Eri pumppukokojen arvioidut painopistekohdat on esitetty sivujen 16 ja 17 piirustuksissa.) - Varmista, ettei voiman ulosoton suurinta sallittua lähtömomenttia ylitetä. - Ota yhteys Parker Hannifiniin, jos tulopaineen uskotaan olevan alle 1.0 bar (abs.); riittämätön tulopaine saattaa aiheuttaa kavitaatiota, mikä voi kohottaa pumpun käyntiääntä ja vahingoittaa pumppua Virtaus ja momentti (hyötysuhdetta huomioimatta) D x n Virtaus: Q = [l/min] 1000 missä: D on pumpun kierrostilavuus [cm 3 /r] n on pumpun kierrosluku [r/min] D x p Momentti: M = [Nm] 63 missä: D on pumpun kierrostilavuus [cm 3 /r] p on maks. hyödynnetty paine [bar] 11 Parker Hannifin

12 Pumpun valinta ja putkiston mitoitus Seuraavassa esimerkissä on esitetty, miten valitaan sopiva pumppukoko kuorma-autosovellukseen: Käyttöolosuhteet Tietty kuorma-autonosturi vaatii esimerkiksi seuraavat: Virtaus: l/min Paine: 230 bar Dieselmoottorin kierrosluku 800 r/min Määritä pumpun kierrosluku Esimerkiksi Volvo-ulosotolle BKUH 1123, joka vaihteistossa SR1700 antaa välityssuhteen 1:1,54, pumpun kierrosluvuksi tulee: 800 x 1, r/min Valitse pumpun koko Siirry käyrästöön 1 ja valitse pumppu, joka kierrosluvulla 1200 r/min antaa virtauksen l/min. Seuraa viivaa a (1200 r/min), kunnes se leikkaa viivan b (70 l/min). F1-60 on sopiva pumppu Pumpun momenttitarve Tarkasta, että vaihteisto ja voiman ulosotto kestävät tarvittavan momentin. Siirry käyrästöön 2 ja lue pumpun tarvittava vääntömomentti. Seuraa viivaa c (230 bar), kunnes se leikkaa F1-60:n viivan (valittu pumppukoko). Lue 220 Nm ( d :n kohdalta) Huom. Yleisesti ottaen tulee valita voiman ulosoton suurin välityssuhde ja pienin pumppukoko, jotka täyttävät edellytykset pumpun kierrosluku-, paineja tehorajoja ylittämättä. Putkiston mitoitus Kaikille pumpuille Linjatyyppi Virtausnopeus [m/s] Imulinja maks. 1,0 Painelinja maks. 5,0 Virtaus [l/min] b a Käyrästö 1. Kierrosluku [r/min] Vääntömomentti [Nm] d c Paine [bar] Käyrästö 2. Öljyvirtaus Virtausnopeus [m/s] tietyllä putkilinjakoolla [mm/tuuma] [l/min] 19 / 3 / 4 " 25 / 1" 32 / 1 1 / 4 " 38 / 1 1 / 2 " 51 / 2" 64 / 2 1 / 2 " 25 1,5 0,8 0,5 0,4 0,2 0,1 50 2,9 1,7 1,0 0,7 0,4 0,3 75 4,4 2,5 1,6 1,1 0,6 0,4 Imulinja 100 (5,9) 3,4 2,1 1,5 0,8 0,5 150 (8,8) (5,1) 3,1 2,2 1,3 (0,8) ,1 2,9 1,6 1, Taulukko 1. Painelinja 12 Parker Hannifin

13 Taulukossa 2 annettuja virtausnopeuksia ei tulisi ylittää, jotta tulopaine olisi riittävä, äänitaso alhainen ja lämpöhäviöt pieniä. Valitse putkikoko, joka taulukon 3 mukaan antaa suositeltujen arvojen rajoissa olevan virtausnopeuden, esimerkiksi: Virtauksella 100 l/min tarvitaan 50 mm (2") imulinja ja 25 mm (1") painelinja. Pumpun valinta ja putkiston mitoitus Huom: Pitkät imulinjat, alhaiset imulinjan paineet (esim. koska säiliö on pumpun alapuolella) ja/tai alhaiset lämpötilat saattavat vaatia vielä suurempia kokoja. Muussa tapauksessa pumpun kierroslukua on alennettava kavitaation välttämiseksi (joka saattaa voimistaa käyntiääntä, heikentää tehoa ja vaurioittaa pumppua). 2 Nomogrammi Virtaus - putkilinjan sisähalkaisija - virtausnopeus 300 Linjatyyppi Virtausnopeus [m/s] Imulinja maks. 1,0 Painelinja maks. 5,0 Taulukko 2. Esimerkki 1 Painelinja Q = 65 l/min d = 3/4" v = 3,8 m/s Esimerkki 2 Imulinja Q = 50 l/min v = 0,8 d = 1 1/2" Q = virtaus [l/min] ½ 2 1/ 1 2 1/ / 8 3 / 4 5 / 8 1/ 2 3 / 8 5 / 16 1/ 4 3 / 16 tuuma mm d = putkijohdon sisähalkaisija [Ø mm] Imu Paine 0,4 0,5 1,0 1,5 2,0 2,5 3,0 4,0 5,0 6,0 7,0 8,0 v = virtausnopeus [m/s] Taulukko Parker Hannifin

14 F1-pumppu F1-ISO F1-pumppu - Kiinteä kierrostilavuus Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Pumpun läpileikkaus Asennusmitat F1-25, -41, -51 ja Tilaustiedot Vakiomallit Asennusmitat F1-81 ja Paineliitännät Imuliittimet Asennus ja käynnistys Parker Hannifin

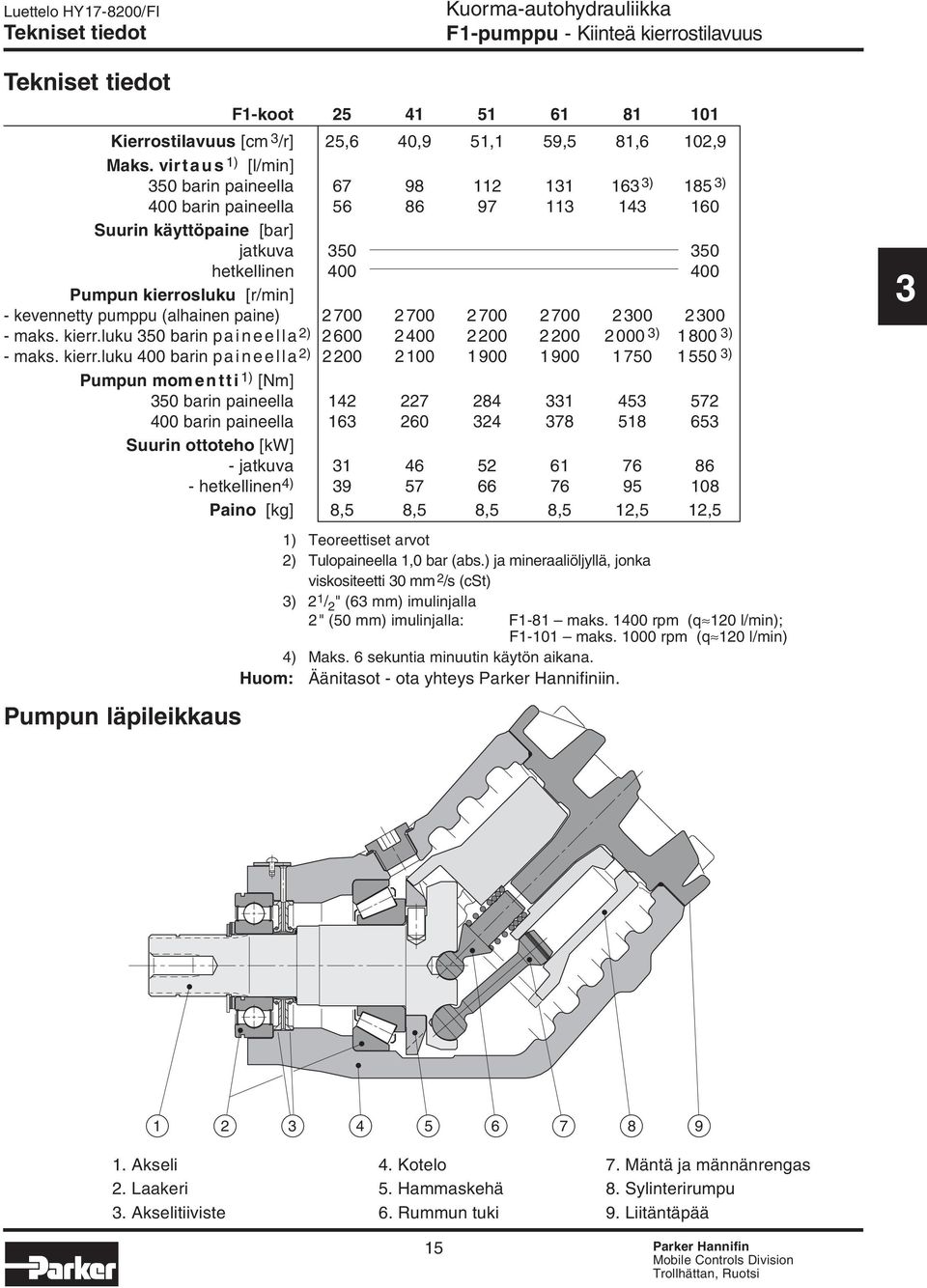

15 F1-pumppu - Kiinteä kierrostilavuus F1-koot Kierrostilavuus [cm 3 /r] 25,6 40,9 51,1 59,5 81,6 102,9 Maks. virtaus 1) [l/min] 350 barin paineella ) 185 3) 400 barin paineella Suurin käyttöpaine [bar] jatkuva hetkellinen Pumpun kierrosluku [r/min] - kevennetty pumppu (alhainen paine) maks. kierr.luku 350 barin paineella 2) ) ) - maks. kierr.luku 400 barin paineella 2) ) Pumpun momentti 1) [Nm] 350 barin paineella barin paineella Suurin ottoteho [kw] - jatkuva hetkellinen 4) Paino [kg] 8,5 8,5 8,5 8,5 12,5 12,5 Pumpun läpileikkaus 1) Teoreettiset arvot 2) Tulopaineella 1,0 bar (abs.) ja mineraaliöljyllä, jonka viskositeetti 30 mm 2 /s (cst) 3) 2 1 / 2 " (63 mm) imulinjalla 2" (50 mm) imulinjalla: F1-81 maks rpm (q 120 l/min); F1-101 maks rpm (q 120 l/min) 4) Maks. 6 sekuntia minuutin käytön aikana. Huom: Äänitasot - ota yhteys Parker Hannifiniin Akseli 4. Kotelo 7. Mäntä ja männänrengas 2. Laakeri 5. Hammaskehä 8. Sylinterirumpu 3. Akselitiiviste 6. Rummun tuki 9. Liitäntäpää 15 Parker Hannifin

16 F1-pumppu - Kiinteä kierrostilavuus Asennusmitat, F1-25, -41, -51 ja Imuaukko Paineaukko Ø13 (x4) Vastapäivään pyörivä Myötäpäivään pyörivä Paineaukko Imuaukko ROTATION Arvioitu painopiste Parker /-0 Ø34.9 M12x24 Spline B8x32x36 (DIN 5462) Ø80 (+0/-0.013) 108 Tilaustiedot Esimerkki: F R F1-pumppukoko 25, 41, 51, 61, 81 tai 101 Pyörimissuunta R Myötäpäivään pyörivä L Vastapäivään pyörivä HUOM: Imuliitin on tilattava erikseen. Ks. luku 9. Vakiomallit Mallimerkintä Tilausnumero F1-25-R L F1-41-R L F1-51-R L F1-61-R L Parker Hannifin

17 F1-pumppu - Kiinteä kierrostilavuus Asennusmitat, F1-81 ja Imuaukko Paineaukko Ø13 (x4) Vastapäivään pyörivä Myötäpäivään pyörivä Paineaukko Imuaukko R ROTATION L Arvioitu painopiste Parker /-0 Ø34.9 Spline B8x32x36 (DIN 5462) Ø80 (+0/-0.013) 118 M12x24 Paineliitännät Pumppukoko Paineaukko 1) / 4 " / 4 " / 4 " / 4 " -81 1" " 1) R-kierre (ei sisällä liitintä). Vakiomallit Mallimerkintä Tilausnumero F1-81-R L F1-101-R L HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

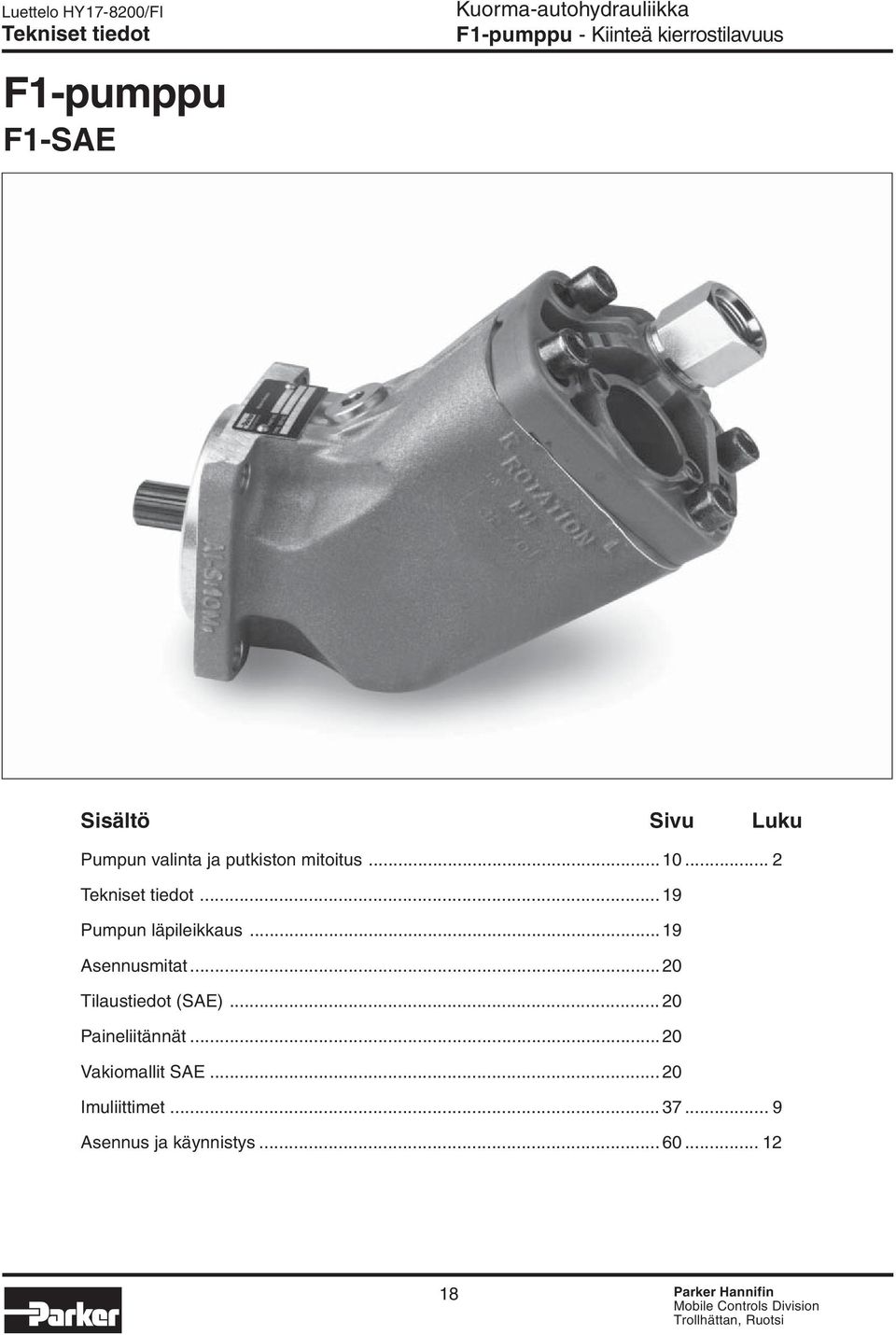

18 F1-pumppu F1-SAE F1-pumppu - Kiinteä kierrostilavuus Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Pumpun läpileikkaus Asennusmitat Tilaustiedot (SAE) Paineliitännät Vakiomallit SAE Imuliittimet Asennus ja käynnistys Parker Hannifin

19 F1-pumppu - Kiinteä kierrostilavuus F1-koot Kierrostilavuus [cm 3 /r] 25,6 40,9 51,1 59,5 Maks. virtaus 1) [l/min] 350 barin paineella barin paineella Suurin käyttöpaine [bar] jatkuva hetkellinen Pumpun kierrosluku [r/min] - kevennetty pumppu (alhainen paine) maks. kierr.luku 350 barin paineella 2) maks. kierr.luku 400 barin paineella 2) Pumpun momentti 1) [Nm] 350 barin paineella barin paineella Suurin ottoteho [kw] - jatkuva hetkellinen 3) Paino [kg] 8,5 8,5 8,5 8,5 3 1) Teoreettiset arvot 2) Tulopaineella 1,0 bar (abs.) mineraaliöljyllä, viskositeetti 30 mm 2 /s (cst) 3) Maks. 6 sekuntia minuutin käytön aikana. Huom: Lisätiedot äänitasoista saat ottamalla yhteyden Parker Hannifiniin. Pumpun läpileikkaus 1. Pumpun akseli 2. Laakeri 3. Akselitiiviste 4. Kotelo 5. Hammaskehä 6. Rummun tuki 7. Mäntä ja männänrengas 8. Sylinterirumpu 9. Liitäntäpää Parker Hannifin

20 F1-pumppu - Kiinteä kierrostilavuus Asennusmitat, F1-25, -41, -51 ja -61 (SAE) Mitat mm (tuuma) 130 (5.13) 92 (3.63) 32 (1.26) 56 (2.22) Myötäpäivään pyörivä 1 1/16"-12 UN Sis. muunnosliittimen paineliitäntään 22 (0.86) 26 (1.02) Imuaukko 206 (8.11) 165 (6.50) 41.5 (1.63) 85 (3.35) S asennuslaippa (SAE J744, B ) S Ura-akseli, 13T, 16/32 DP (SAE J744b). Ura SAE J498b, luokan 1 mukainen. R ROTATION L Ø (+0/-0.05) ( /-0.002) Arvioitu painopiste 9.5 (0.37) Parker 33 Ø21.6 (0.850) (1.30) M (3.536) 118 (4.65) 8 (0.32) 186 (7.32) 1 1/16"-12 UN Sis muunnosliittimen paineliitäntään Vastapäivään pyörivä Imuaukko 12 (0.47) 26 (1.02) 22 (0.86) 163 (6.43) 14.5 (0.57) 118 (4.65) Ø14.3 (0.56) (x4) Tilaustiedot (SAE) Esimerkki: F R F1-pumppukoko 25, 41, 51 tai 61 Pyörimissuunta R Myötäpäivään pyörivä L Vastapäivään pyörivä Paineliitännät Pumppukoko Paineaukko 1) / 16 "-12 UN / 16 "-12 UN / 16 "-12 UN / 16 "-12 UN 1) Sis. muunnosliitin (R:stä SAE:hen) Vakiomallit (SAE) Mallimerkintä Tilausnumero F1-25-R L F1-41-R L F1-51-R L F1-61-R L HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

21 F1-moottori F1-moottori - Kiinteä kierrostilavuus 4 Sisältö Sivu Luku Moottorin valinta ja putkiston mitoitus Tilaustiedot Paineliitännät Vakiomallit Asennusmitat Imuliittimet Asennus ja käynnistys Parker Hannifin

22 F1-moottori - Kiinteä kierrostilavuus Moottorikoko F1-25-M 41-M 51-M 61-M 81-M 101-M Kierrostilavuus [cm 3 /r] 25,6 40,9 51,1 59,5 81,6 102,9 Suurin käyttöpaine [bar] jatkuva hetkellinen Kierrosluku [r/min] jatkuva hetkellinen Vääntömomentti (teoreettinen) [Nm] 200 barin paineella barin paineella Suurin ottoteho [kw] jatkuva hetkellinen Paino [kg] 8,5 8,5 8,5 8,5 12,5 12,5 Tilaustiedot Esimerkki: F M F1-moottorikoko 25, 41, 51, 61, 81 tai 101 Asennusmitat Paineliitännät Moottorikoko Liitäntä F1-25/41/51/61 3 / 4 " -81/101 1" Ø13 (x4) Vakiomallit Mallimerkintä Tilausnumero F1-25-M M M M M M [117] HUOM: - F1-81/-101-M:n mittapiir. näytetään. - Asennusmitat koskevat mallia F1-81/-101-M. Mitat suluissa [ ] koskevat mallia F1-25/-41/-51/-61-M. Kaikki mitat mm:inä. Liitäntä B [BSP3/4"] BSP 1" 49,5 Liitäntä A [BSP3/4"] BSP 1" [98] 113 [167] 220 [206] 259 φ80 (+0/-0,013) M12x24 22 Parker Hannifin

23 Kaksipiiripumppu sarja F2 Kaksipiiripumppu F2 - Kiinteä kierrostilavuus 5 Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Asennusmitat Tilaustiedot Vakiomallit Imuliittimet Asennus ja käynnistys Parker Hannifin

24 Kaksipiiripumppu F2 - Kiinteä kierrostilavuus Pumppukoko F2-53/53 F2-70/35 Kierrostilavuus [cm 3 /r] Aukko A Aukko B Suurin käyttöpaine [bar] Suurin kierrosluku [r/min] (kevennetty pumppu pienellä paineella) Suurin nopeus itseimevänä [r/min] Paine aukoissa A 1) 2) ja B 1) 2) Aukko A 2) paineeton, paine aukossa B Ottoteho [kw] maks. hetkellinen 3) maks. jatkuva Paino [kg] ) 2 1 / 2 imulinjalla; 2 imulinjalla maks r/min. 2) Tulopaineella 1,0 bar (abs.) Huom! Alhaisempi tulopaine vaikuttaa pumpun suorituskykyyn. 3) Maks. 6 sekuntia minuutin käytön aikana. Pyörimissuuntaan sidotut liitäntäpäät Ulompi paineliitäntä (A) Imuliitäntä Sisempi paineliitäntä (B) Ulompi paineliitäntä (A) Imuliitäntä Sisempi paineliitäntä (B) A F2 B Myötäpäivään pyörivän pumpun liitäntäpää Vastapäivään pyörivän pumpun liitäntäpää F2 B A Virtaus kierrosluvun funktiona (teoreettiset arvot) Pumpun kierrosluku [r/min] F2-53/53 virtaus[l/min] Aukko A Aukko B Yhteensä (A + B) F2-70/35 virtaus [l/min] Aukko A Aukko B Yhteensä (A + B) Akselimomentti paineen funktiona (teoreettiset arvot) Paine [bar] F2-53/53 momentti [Nm] Aukko A Aukko B Yhteensä (A ja B) F2-70/35 momentti [Nm] Aukko A Aukko B Yhteensä (A ja B) Parker Hannifin

25 Kaksipiiripumppu F2 - Kiinteä kierrostilavuus Asennusmitat Paineliitännät (R3/4") Imuliitäntä F2 B Myötäpäivään pyörivä Vastapäivään pyörivä B Tark.tulppa /-0 Spline B8x32x36 (DIN 5462) Ø80 f7 Ø33 +0/-0.1 Ø M12x24 Tyhjennysreikä (akselitiivisteiden välissä) Tilaustiedot Esimerkki: F2-pumppukoko [cm 3 /r] 53/53 70/35 Pyörimissuunta L Vastapäivään pyörivä R Myötäpäivään pyörivä F2-53/53 - L Vakiomallit Mallimerkintä Tilausnumero F2-53/53-R F2-53/53-L F2-70/35-R F2-70/35-L HUOM: Imuliitin on tilattava erikseen. Ks. luku 9. Huomaa! - Kiristä tarkastustulppa ennen käynnistystä momenttiin Nm. - Liitäntäpää on vaihdettava pyörimissuunnan muuttamiseksi. 25 Parker Hannifin

26 T1-pumppu T1-pumppu - Kiinteä kierrostilavuus Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Asennusmitat Tilaustiedot Paineliitännät Vakiomallit Imuliittimet Asennus ja käynnistys Parker Hannifin

27 T1-pumppu - Kiinteä kierrostilavuus Pumppukoko - T Kierrostilavuus [cm 3 /r] 50,0 81,5 118,5 Suurin virtaus 1) [l/min] ) 213 3) Suurin käyttöpaine [bar] - jatkuva hetkellinen Pumpun kierrosluku [r/min] - kevennetty pumppu (alhainen paine) suurin kierrosluku 2) ) ) Pumpun momentti 1) [Nm] barin paineella barin paineella Suurin ottoteho [kw] - jatkuva hetkellinen 4) Paino [kg] 7,2 8,5 12,5 1) Teoreettiset arvot. 2) Voimassa 1,0 barin (abs.) tulopaineella käytettäessä mineraaliöljyä, jonka viskositeetti 30 mm 2 /s (cst). 3) Voimassa 2 1 / 2 " imulinjalla. 2" imulinjalla: T1-81 maks r/min (Q 120 l/min); T1-121 maks. 950 r/min (Q 120 l/min). 4) Maks. 6 sekuntia yhden (1) minuutin aikana. Huom: Lisätietoja äänitasoista saat ottamalla yhteyden Parker Hannifiniin. Pumpun läpileikkaus (kuvassa T1-51) Pumpun akseli 4. Pumpun pesä 7. Mäntä ja lamellirengas 2. Akselitiivisteet 5. Hammaskehä 8. Sylinterirumpu 3. Laakeri 6. Rummun tuki 9. Liitäntäpää 27 Parker Hannifin

28 Asennusmitat, T φ 13 (x4) T1-pumppu - Kiinteä kierrostilavuus Imuaukko Paineliitäntä R3/4" ROTATION Arvioitu painopiste Paineliitäntä R3/4" Vastapäivään pyörivä Myötäpäivään pyörivä Imuliitäntä /-0 Spline B8x32x36 (DIN 5462) φ80 (+0/-0.013) 8.5 φ /-0.25 φ / Tyhjennysreikä (akselitiivisteiden välissä) M12x24 Asennusmitat, T Imuaukko Paineliitäntä R3/4" φ 13 (x4) Paineliitäntä R3/4" Vastapäivään pyörivä Myötäpäivään pyörivä Imuliitäntä ROTATION Arvioitu painopiste /-0 φ 34.9 Spline B8x32x36 (DIN 5462) φ80 (+0/-0.013) 108 M12x24 28 Parker Hannifin

29 T1-pumppu - Kiinteä kierrostilavuus Asennusmitat, T Imuaukko Paineliitäntä R1" 110 φ 13 (x4) Paineaukko R1" Vastapäivään pyörivä Myötäpäivään pyörivä Imuliitäntä R ROTATION L Arvioitu painopiste /-0 φ 34.9 Spline B8x32x36 (DIN 5462) φ 80 (+0/-0.013) M12x Tilaustiedot Esimerkki: T1-pumppukoko 51, 81 tai 121 Pyörimissuunta R Myötäpäivään pyörivä L Vastapäivään pyörivä T R HUOM: Imuliitin on tilattava erikseen. Ks. luku 9. Vakiomallit Mallimerkintä Tilausnumero T1-51-R L T1-81-R L T1-121-R L Paineliitännät Pumppukoko Paineaukko 1) / 4 " / 4 " " 1) R-kierre (ei sisällä liitintä). 29 Parker Hannifin

30 VP1-pumppu VP1-pumppu - Säädettävä kierrostilavuus Sisältö Sivu Luku Putkiston mitoitus VP1:n läpileikkaus Asennusmitat Tilaustiedot VP1 kuormantuntevissa järjestelmässä VP1 LS kuormantunteva säädin LS venttiililohko Tandemasennus Imuliittimet Viskositeetti Vuotolinja Asennus ja käynnistys Parker Hannifin

31 VP1-pumppu - Säädettävä kierrostilavuus Pumppukoko VP1 45 VP1 75 Suurin kierrostilavuus [cm 3 /r] Suurin paine [bar] - jatkuva 1) 300 1) Ks. sivu 8: LS ohjaustoiminto. - hetkellinen 2) 350 2) Maks. 6 sekuntia 1 min. käytön aikana. Asetusaika [ms] - maksimista minimiin minimistä maksimiin Nopeus itseimevänä 3) [r/min] 3) 1,0 barin (abs.) tulopainella mineraali- - 2 imulinja, maks öljyllä, viskositeetti 30 mm 2 /s (cst) / 2 imulinja, maks Säätimen tyyppi LS Akselit DIN 5462 Asennuslaippa ISO Paino (mkl säädin) [kg] 27 VP1:n läpileikkaus 1. Imuaukko 2. Ilmanpoistotulppa 3. Palautusjousi 4. Säädin 5. Säätömäntä (toinen kahdesta) 6. Vinolevy 7. Vinolevyn laakeri 8. Peitekansi 9. Ura (tandemasennusta varten) 10. Laakeriholkki 11. Mäntä (venttiililevyä varten) 12. Venttiililevy 13. Sylinterirumpu 14. Rumpupesä 15. Ilmanpoistotulppa 16. Mäntä ja liukukenkä 17. Pidätinlevy 18. Laakeripesä 19. Kartiorullalaakeri 20. Akselitiiviste ja pidin 21. Käyttöakseli Parker Hannifin

32 Asennusmitat (VP1-45 ja -75) VP1-pumppu - Säädettävä kierrostilavuus TÄRKEÄÄ! Säädintä ei tyhjennetä pumpunpesän kautta. Siksi säätimen T -aukon ja hydraulisäiliön välille on vedettävä ulkoinen letku. 73 maks. (Myötäp.) 73 maks. (Vastap.) 107 max 46 min "Ylempi" ilmanpoistotulppa 73 min Ø / max Ø80 f7 (ISO ) Ø33 Mittausliitäntä paineliitäntä R1/4" (Vastapäivään pyörivä) 80 "Alempi" ilmanpoistotulppa 15 8,5 Spline 120 max 20 max max Mittausliitäntä Paineliitäntä Säätimen vuotoliitäntä tuloaukko; R1/4" R1" (Vastapäivään pyörivä) (R 1/4") Imuliitäntä; R1 1/4" Mittausliitäntä paineliitäntä R1/4" (Myötäpäivään pyörivä) LS Paineliitäntä; R1" (Myötäpäivään pyörivä) T LS-Liitäntä LS (R 1/4") B8x32x36 (DIN 5462) M12x24 Tilaustiedot Esimerkki: VP1-pumppukoko 45 tai 75 Pyörimissuunta L Vastapäivään pyörivä R Myötäpäivään pyörivä VP L HUOM! Haluttu pyörimissuunta on ilmoitettava tilauksen yhteydessä, sillä sitä ei voida muuttaa jälkikäteen. Vakiomallit Mallimerkintä Tilausnumero VP1-045-R VP1-045-L VP1-075-R VP1-075-L Parker Hannifin

33 VP1-pumppu - Säädettävä kierrostilavuus VP1 kuormantuntevassa järjestelmässä Kuormantuntevassa hydraulijärjestelmässä VP1-pumppu tuottaa kullakin hetkellä kytkettynä olevien toimintojen tarvitseman virtauksen. Tämän ansiosta energiankulutus ja lämmönmuodostus ovat huomattavasti pienemmät vastaavissa olosuhteissa käytettyyn, kierrostilavuudeltaan kiinteään pumppuun verrattuna. Kaaviossa 1 on esitetty tehontarve (virtaus x paine) vakiovirtausjärjestelmässä käytettävälle, kierrostilavuudeltaan kiinteälle pumpulle. Kaaviosta 2 nähdään voimakkaasti alentunut tehontarve kuormantuntevassa järjestelmässä, jossa on kierrostilavuudeltaan säädettävä pumppu, esim. VP1. Molemmissa tapauksissa pumpun paine on hieman korkeampi kuin mitä vaaditaan raskaimmalla kuormalla ('Kuorma 2'), mutta VP1 tarvitsee huomattavasti pienemmän virtauksensa vuoksi ainoastaan tehon, joka on merkitty varjostetulle alueelle 'Kuormateho'. Vakiovirtausjärjestelmässä ylimääräinen hydrauliöljy johdetaan säiliöön ja vastaava teho, ( Hukkateho ), on lämpöhäviötä. Paine Kulmateho Paine Kulmateho p Max p Max Hukkateho Hukkateho p Kuorma Kuorma 1 Kuorma 2 Kuorma 3 p Kuorma Kuorma 1 Kuorma 2 Kuorma 3 7 Q Kuorma 1- Q Max Virtaus Q Kuorma 1- Q Max Virtaus 3 3 Kaavio 1. Vakiovirtausjärjestelmä; kierrostilavuudeltaan Kaavio 2. kiinteä pumppu Kuormantunteva järjestelmä; kierrostilavuudeltaan säädettävä pumppu (VP1) Järjestelmien vertailu Järjestelmä Vakiovirtaus Kuormantunteva Pumppu Kiinteä kierr. VP1 säädettävä kierr. Pumpun ohjaus Vain paine Paine ja virtaus Kuormitus* Tietty vaikutus Ei vaikutusta Energiankulutus Suuri Pieni Lämmönmuodostus Suuri Pieni * Useita virtaukseltaan ja paineeltaan erilaisia kuormia kytkettyinä samanaikaisesti; ks. yllä olevat kaaviot. 33 Parker Hannifin

34 VP1-LS kuormantunteva säädin VP1-pumppu - Säädettävä kierrostilavuus VP1-pumppua voidaan käyttää minkä tahansa markkinoilla olevan kuormantuntevan venttiilin kanssa. Säädin ohjaa hydraulijärjestelmään syötettävää virtausta paine-erolla p, joka on signaalipaineen ja pumpusta tulevassa painelinjassa vallitsevan paineen erotus. Kun suuntaventtiili on määrätyn verran auki, virtaus pidetään vakiona, vaikka pumpun paine muuttuisikin kuorman vaihdellessa. LS-säädin (kuva 2) koostuu (pumpunpesään asennettavasta) venttiilipesästä, jossa on paine-ero- ja paineenrajoitintoiminnot. Molempia toimintoja voidaan säätää. Kuten kuvasta 1 käy ilmi, säädin on kytketty järjestelmäpaineeseen, LS-signaaliin ja molempiin säätömäntiin. Kun pumpun ei tarvitse tuottaa virtausta millekään toiminnolle, on paine signaalijohdossa nolla. Pumppu pitää tällöin yllä ainoastaan nk. standby -painetta, jonka määrää säätöjousen asetus. Kuorman paineenrajoitusventtiili (kuva 2) rajoittaa painetta LS-linjassa ja siten myös järjestelmän maksimipaineen. LS kuormantunteva säätötoiminto Työtoimintoon Ks. hydraulikaavio (kuva 1). Suuntaventtiilin luistille esivalittu 'avautuma' vastaa työtehtävän tiettyä virtausta. Tämä virtaus aiheuttaa puolestaan paine-eron ( p) luistiin ja samalla paineeron pumpun painepuolen ja LS-johdon välille. Kun paine-ero pienenee (esim. venttiililuisti aukeaa lisää), pienenee myös p ja LS-säätimen luisti liikkuu vasemmalle. Tällöin säätömäntien paine laskee ja pumpun kierrostilavuus kasvaa. Pumpun kierrostilavuuden kasvu lakkaa, kun asetettu p saavutetaan ja venttiililuistiin vaikuttavat voimat tasaavat toisensa. Jos LS-säädin ei anna signaalipainetta (esim. kun ohjausventtiili on neutraaliasennossa), pumppu tuottaa vain virtauksen, joka tarvitaan signaalipaineen jousella asetetun standby-paineen ylläpitämiseen. Kuormantunteva suuntaventtiili 7 6 T A T LS B P Mitt. liitäntä Asetukset Min Signaalipaineen rajoitus (2) Venttiili on asetettu tehtaalla 275 barin paineelle, mutta se voidaan säätää jopa 350 bariin. Standby-paine (4) p on asetettu tehtaalla 25 bariksi, se voidaan säätää jopa 35 bariin. Asetuksella (25 bar) saadaan yhdessä kuvan 2 mukaisten vakiokuristusten kanssa yleensä hyvät ohjausominaisuudet suuntaventtiilille ja lisäksi vakaa hydraulijärjestelmä, jossa ei esiinny painevaihteluita. Lisätietoja saat Parker Hannifinilta. Säätömäntä 1 Säätömäntä 2 Max 1. LS-kuristus 4. p-säätö (1,0 mm; kiinteä) 2. Signaalipaineen- 5. Järjestelmävaimennukrajoituksen säätö sen kuristus (2,0 mm) 3. Kuristus paluu- 6. Kuristus vuotojohdossa (0,6 mm) linjassa (0,6 mm). 7. Kiinteä vaimennuskuristin Kuva 1. Hydraulikaavio. 34 Parker Hannifin

35 VP1-pumppu - Säädettävä kierrostilavuus LS-säädin LS-liitäntä R1/4") A Säätimen vuotoliitäntä (R1/4") Maksimipaineen säätö O-rengas (x6) 1 LS T Vaimennuskuristus (vastap. pyörivä) (Säätömäntään 1) (Säätömäntään 2) Paine-eron säätö 5 Vaimennuskuristus (myötäp. pyörivä) A Päältä katsottuna Signaalipaineenrajoitus Alta katsottuna 6 3 Läpileikkaus Kuva 2. LS-säädin. Säätöjousi Venttiililuisti Leikkaus A A 7 Tandemasennus (läpimenevällä akselilla) VP1-pumpussa on läpimenevä akseli, mikä mahdollistaa apupumpun (esim. kierrostilavuudeltaan kiinteän F1:n) asentamisen VP1-pumpun perään muunnossarjan avulla (kuva 3). Huom! Kahden pumpun tandemasennuksen voiman ulosottoon aiheuttama taivutusmomentti ylittää yleensä voiman ulosoton sallitun momentin. Vaurioiden välttämiseksi lisäpumppu on tuettava vaihteistoon kiinnitetyllä kannattimella (kannatinta ei saa kiinnittää kuorma-auton alustaan). Myös silloin kun tandemyhdistelmä on asennettu erilliselle kannattimelle (esim. kardaanikäytössä), on pumppujen takapäät tuettava erillisellä tukikannattimella. Kuva 3. Muunnossarja (tuotenro ) tandemasennukseen. TÄRKEÄÄ! Pyydä lisätietoja Parker Hannifinilta jos harkitset kahden VP1-pumpun asentamista peräkkäin. 35 Parker Hannifin

36 BLA Yleistä Syöttöyksikön ansiosta on helppo rakentaa suljettuja hydraulijärjestelmiä. Tällaisissa järjestelmissä voidaan: Välttää erillinen, venttiilein varustettu syöttöpumppu helppo asennus, edullinen hinta Hyödyntää suurempaa pumpun kierroslukua itseimemiskyky ei rajoita Käyttää pieniä öljysäiliöitä vaahtoamisvaaran lisääntymättä Suljetuissa hydrostaattisissa voimansiirroissa käytetään normaalisti erillistä pumppua jäähdytettävän ja suodatettavan öljyn vaihtamiseksi pääpiirissä. Näihin järjestelmiin sisältyy myös syöttöpaineventtiili, jonka tehtävän on ylläpitää tiettyä ylipainetta järjestelmän matalapainepuolella. BLA4-syöttöyksiköllä saadaan samat toiminnot helpommin ja edullisemmin. Syöttöyksikössä ei ole liikkuvia osia eikä se sen vuoksi vaadi mekaanista käyttöyksikköä. BLA-syöttöyksikkö Sovellukset Puhallinkäyttö Potkurikäyttö Generaattorikäyttö Pumppukäyttö Öljynjäähdytys Hydraulijärjestelmässä tarvitaan yleensä öljynjäähdytintä; jäähdytin johtaa pois osan pääpiirissä muodostuneesta lämmöstä. Pumpun maksimivirtaukselle mitoitettu jäähdytin on asennettava moottorin ja BLA-yksikön väliseen paluujohtoon. ejektori Injector From imusuutin Nozzle säiliöstä tank Kuvaus Suljetussa hydrostaattisessa voimansiirrossa syöttöpumppu rakennetaan usein yhteen pääpumpun kanssa pumpun ja moottorin tilavuushäviöiden kompensoimiseksi. Se varmistaa myös riittävän ensiöpaineen kavitaation estämiseksi. BLA-syöttöyksikkö korvaa syöttöpumpun monissa sovelluksissa, jossa seuraavat ehdot täyttyvät: - pumpun suurimman ja pienimmän virtauksen välinen suhde ei ole yli 2:1 - järjestelmäpaine muuttuu asteittain ilman tiheitä ja korostuneita paineiskuja - pumpun ja syöttöyksikön välinen letku on suhteellisen lyhyt BLA-syöttöyksiköstä on kaksi kokoa - BLA 4 (maks. 160 l/min pumppuvirtauksille) - BLA 6 (maks. 400 l/min pumppuvirtauksille) pumpun To pump imupuolelle inlet moottorin From paluupuolelta outlet motor T-linja Bleed-off nozzle suodattimeen To filter From filter suodattimesta to tank säiliöön BLA-syöttöyksikön läpileikkaus Syöttöyksikön asennus Syöttöosa Syöttöosa sisältää ejektorin, johon hydraulimoottorista tuleva paluuvirtaus johdetaan. Ejektorit on tarkoitettu järjestelmiin, joissa paluuvirtaus on pääosin yhtä suuri kuin pumpun virtaus. Paluuvirtauksesta poistetaan noin 10% ennen ejektoria. Kierrosta poistettu öljy sekä pumpun ja moottorin vuotoöljy johdetaan säiliöön suodattimen ja mahdollisen jäähdyttimen kautta. Paluuvirtauksen energia käytetään öljyn imemiseksi takaisin säiliöstä ja paineen muodostukseen pumpun imulinjaan. Syöttöyksikössä on liitäntäaukot pumpun ja moottorin vuotoliitännöille. T-linja johtaa noin 10% päävirtauksesta paluusuodattimen läpi, ennen kuin öljy virtaa säiliöön. Lisätietoja, ks. tekninen luettelomme BLA boost unit HY /UK 1 1. Pumppu 2. Moottori 3. Syöttöyksikkö (sis. ejektorin ja imusuuttimen) 4. Suodatin Paineenrajoitusventtiili 6. Täysvirtaussuodatin (tarvittaessa) 7. Säiliö 2 36 Parker Hannifin

37 Liittimet Imuliittimet sarjan F1, F2 ja T1 pumpuille Imuliitin sisältää suoran, 45, 90 tai 135 imuliittimen, kaksi kiristintä, kaksi kuusiokoloruuvia ja O-renkaan. Imuliitin Kuusiokoloruuvi Kiristin Suora imuliitin Tilausnumero A [mm] B [mm] ØC [mm] (in.) O-rengas (1 1 / 2 ") (2") (2 1 / 2 ") A C Suora liitin B 20 C 45 -imuliitin Tilausnumero A [mm] B [mm] ØC [mm] (in.) ) (1 1 / 4 ") ) (1 1 / 2 ") ) (2") (2 1 / 2 ") A 45 -liitin C B 20 1) Sopii sarjaan F ) Sopii sarjaan F1-41,-51,-61,-81, A imuliitin Tilausnumero A [mm] B [mm] ØC [mm] (in.) (1 1 / 2 ") (2") (2 1 / 2 ") 90 -liitin B 20 C imuliitin Tilausnumero A [mm] B [mm] ØC [mm] (in.) (2 ) A HUOM: Imuliittimet sopivat kaikkiin pumppuihin (F1-25/-41/-51/-61/-81/-101). Imuliitin on tilattava erikseen (ei toimiteta pumpun mukana) liitin B Parker Hannifin

38 Liittimet Liitinsarjat Sarjan F2-, T1- ja VP1-pumpuille sekä vanhoille F1-sarjan pumpuille Suorat imuliitinsarjat Pumppukoko Tilausnumero C 1 ØC 2 F1-20/ BSP 1 / 2 " 1 1 / 2 " F1-40/ BSP 3 / 4 " 2" F1-80/-110; VP BSP 3 / 4 " 2" F1-80/-110; VP1* BSP 1" 2" Paineliitin Suora imuliitin C 2 C 1 * Yli 100 l/min 45 imuliitinsarjat Pumppukoko Tilausnumero C 1 ØC 2 F1-20/ BSP 1 / 2 " 2" F1-40/ BSP 3 / 4 " 2" F1-80/-110; VP BSP 3 / 4 " 2" F1-80/-110; VP1* BSP 1" 2 1 / 2 " F BSP 3 / 4 " 2" F BSP 3 / 4 " 2 1 / 2 " Paineliitin C 2 A C 1 Pumppukoko A B F1-20/ F1-40/-60 " " F1-80/-110; VP1 " " F1-80/-110; VP1* F2 " " * Yli 100 l/min 45, säädettävä imuliitin Paineliitin B 90 imuliitinsarjat Pumppukoko Tilausnumero C 1 ØC 2 F1-20/ BSP 1 / 2 " 2" F1-40/ BSP 3 / 4 " 2" F1-80/-110; VP BSP 1" 2" F BSP 3 / 4 " 2" A C 2 C 1 Pumppukoko A B F1-20/ F1-40/-60 " " F1-80/-110; VP1 " " F2 " " 90, säädettävä imuliitin B Huom: Kukin liitinsarja sisältää paineliittimen (F2-pumpulle 2 kpl), imuliittimen sekä vastaavat tiivistelaatat. 38 Parker Hannifin

39 Apuventtiilit Apuventtiilit Vapaakierto-, kevennysventtiilit sarjan F1-, F2-, T1- ja VP1-pumpuille Sisältö Sivu Vapaakiertoventtiilit: - BPV-F1-25 ja BPV-F BPV-F1/-T BPV-T BPV-L, putkistoon asennettava BPV-VP Kevennysventtiili - ES, putkistoon asennettava kevennysventtiili Varusteet - MB-F2-H1 momentinrajoitusventtiili Parker Hannifin

40 Apuventtiilit BPV-F1-25 ja -81 kevennysventtiilit Venttiiliä käytetään lähinnä sovelluksissa, joissa pumppu on asennettu moottorivoimanottoon. Venttiilin on oltava virrattomana siirtoajon aikana, kun F1-pumppu on kytkettynä ja moottoria käytetään maksimikierroksilla; hydraulijärjestelmää ei ole mitoitettu muussa tapauksessa syntyvälle suurelle öljyvirtaukselle. Venttiili vähentää merkittävästi hydraulijärjestelmän häviöitä siirtoajon aikana. Venttiili asennetaan suoraan pumpun liitäntäpäähän banjoliittimellä (painepuoli) ja holkilla (imupuoli); ks. oikealla oleva kuva. Venttiili on symmetrinen ja sitä voidaan kääntää tarvittaessa 180 asennuksen mahdollistamiseksi. Venttiiliä voidaan käyttää sekä myötä- että vastapäivään pyörivissä pumpuissa. Venttiili voidaan kytkeä päälle ja pois magneettiventtiilillä vain alhaisessa järjestelmäpaineessa (alle 20 bar). TÄRKEÄÄ! - Pumpun kuumenemisen estämiseksi siirtoajon aikana on varmistettava, että vähintään 5 l/min tulee ulos kohdasta q (ks. kaavio). Tämä koskee nk. "open center" -järjestelmää (avoin keskiasento), kun venttiili on kevennettynä (ts. kun magneettiventtiili ei ole aktivoituna). - Huomaa! a) Jos virtaus kohdassa "q" on alle 5 l/min (syynä esim. pääjärjestelmän suuri painehäviö), kun venttiili on kevennettynä, tai b) Jos hydraulijärjestelmä on tyyppiä closed center, on ulkoinen vuotolinja kytkettävä suoraan säiliöön kaavion osoittamalla tavalla; sopiva tyhjennysliitin voidaan tilata alla olevien tietojen mukaisesti. Kevennysventtiili, tyyppi BPV-F1-25 ja -81 Suurin jatkuva työpaine 350 bar hetkellinen 400 bar Kelan jännite 24 VDC Tehontarve 17 W Työtila Magneetti kytkettynä: Kev.venttiili kiinni Kevennys- Tuote- F1-koolle Kiristysventtiili numero momentti BPV-F1-25, 24 VDC , -41, 50 Nm 12 VDC ja -61 BPV-F1-81, 24 VDC ja Nm 12 VDC O-rengassarja Sisältää kaikki viisi O-rengasta (ks. asennuspiirustus); mukana kaikissa venttiilisarjoissa Tyhjennysliitinsarja Sisältää tyhjennysnipan ja tiivisterenkaan. Esiohjattu vastaventtiili F1-pumppu Kaavio - kevennysventtiili. Imuliitin Kiristin (x2) O-rengas (x3) (F1 liitäntäpää) Välikeholkki Kiristin (x2) Kuusiokoloruuvi (x2) Pumpun tuloaukko BPV-F1 asennus. 110 (105) Magneettiventtiili Venttiiliryhmä Tyhjennysaukko Venttiilipesä Tulpattu tyhjennysliitäntä; R1/ 4" Magneettiventtiili Kaapelipituus 0,55 m Huom: Mitat venttiilille BPV-F1-81 (suluissa venttiilille BPV-F1-25 ). Suuntaventtiili (avoin keskiasento) (Ulkoinen vuotolinja) BSP 1" (BSP 3/4") Paineliitin Venttiilipesä 39 (39) Pumpun paineaukko Naarasliitin Urosliitin 110 (110) 40 Parker Hannifin q O-rengas (x2) TÄRKEÄÄ! Kiristä paineliitin aina ennen kuusiokoloruuveja. Ks. myös taulukko vasemmalla.

41 Parker Luettelo HY /FI Apuventtiilit BPV-F2 kevennysventtiili Kevennysventtiilillä varustettua F2- kaksoispumppua voidaan käyttää sovelluksissa, joissa pumppu käy jatkuvasti, ts. kun pumppua käytetään kampiakselilla nivelakselin välityksellä tai kun se on asennettu voimanottoon. Venttiiliä voidaan käyttää tilapäisesti myös silloin, kun pumpun toista hydraulipiiriä ei tarvita; tämä pienentää tehohäviöitä, sillä virtausta ei pakoteta putkien ja keskiasennoltaan avoimien venttiilien läpi. Venttiili mahdollistaa useimmiten pumpun käytön moottorin maksimikierroksilla siirtoajon aikana alhaisella paineella. Tämä estää pumpun kavitaation ja kuumenemisen, jota muutoin saattaa esiintyä suurilla virtauksilla. BPV-venttiili yhdistää lähtö- ja tuloaukot ja vain pieni osa virtauksesta menee pääjärjestelmän läpi säiliöön. Venttiili asennetaan suoraan pumpun liitäntäpäähän banjoliittimillä. Koska BPV-venttiili on symmetrinen, sitä voidaan kääntää 180 asennuksen helpottamiseksi. Sitä voidaan käyttää sekä myötä- että vastapäivään pyörivissä pumpuissa. Venttiilin saa kytkeä päälle ja pois ainoastaan alhaisessa järjestelmäpaineessa (alle 20 bar) magneettiventtiilin avulla. TÄRKEÄ TIETÄÄ! - Jäähdytysvirtauksen varmistamiseksi järjestelmän läpi on erillinen vuotolinja kytkettävä kevennysventtii-lin tyhjennysliittimen välille (näkyy oikealla olevassa räjäytyskuvassa) suoraan säiliöön ylhäällä oikealla olevan hydraulikaavion mukaisesti. - Banjoliittimen on kiristettävä ensin (momenttiin 50 Nm), sen jälkeen kuusiokoloruuvit. Kevennysventtiili, tyyppi BPV-F2 Suurin käyttöpaine [bar] 350 Kelan jännite [VDC] vakio (valinnainen) 24 (12) Tehontarve [W] 17 (kukin magneetti) Käyttötila Magneetti kytkettynä: Vastaventtiili kiinni Kevennys- Tilausnro Kiristysmomentti venttiilisarja 1) Paineliitäntä B2V-F2, 24 VDC Nm 12 VDC O-rengassarja 2) sis. O-renkaat, jotka näkyvät oikealla olevassa räj.kuvassa (5 kpl). 1) BPV-F2 venttiilisarja sisältää räjäytyskuvaan 1 :llä merkityt osat. 2) O-rengassarja sisältää kaikki O-renkaat, jotka näkyvät oikealla olevassa räjäytyskuvassa. A B 1 -BPV-F2 Venttiilisarja Kuusiokoloruuvi 2) Banjoliitin (x2) 1) Vuotolinja O-rengas (x4) 1) Esiohjattu vastaventtiili BPV-F2 Magneettiventtiili (24 tai 12 VDC) F2 kaksipiiripumppu Suuntaventtiilit Ulkoinen vuotolinja Hydraulikaavio (järjestelmä kev.venttiilillä; esimerkki). 2 - Imuliitinsarja Imuliitin 2) Kiristin (x2) 2) (ei sis.) kytketään suoraan säiliöön O-rengas 2) Tyhjennysliitin 1) (R1/4 ) Tiivistelevy 1) Venttiilipesä 1) O-rengas (x2) 1) Magn.venttiili (x2) 1) (kaapelilla ja urosliittimellä; naarasliitin ei sisälly) Tulppa ja O-rengas 1) Välikeholkki 1) O-rengas (x2) 1) Räjäytyskuva - kevennysventtiili (jossa F2 + liit.pää). Huom: Imuliitinsarjaa (räjäytyskuvan osat 2 ) ei ole toimitettaessa pakattu F2-pumpun mukaan; sarja on tilattava erikseen (Ks. luku 9) Parker Hannifin

42 Apuventtiilit BPV-F1/-T1 kevennysventtiilit Kevennysventtiilillä varustettu F1- tai T1-pumppu voidaan asentaa voimanottoon jatkuvaa käyttöä varten. Kevennysventtiiliä käytetään käytetään useimmiten silloin, kun pumppu on kytkettynä koko ajan ja moottoria käytetään maksimikierroksilla siirtoajon aikana; hydraulijärjestelmää ei yleensä ole mitoitettu muussa tapauksessa muodostuville suurille virtauksille. BPV-venttiili yhdistää pumpun painepuolen sen imupuoleen ja vain pieni määrä öljyä virtaa järjestelmän läpi säiliöön. Venttiili asennetaan suoraan pumpun liitäntäpäähän banjoliittimillä. Koska BPV-venttiili on symmetrinen, sitä voidaan kääntää ja käyttää näin sekä vasta- että myötäpäivään pyörivissä pumpuissa. Venttiili voidaan kytkeä päälle ja pois vain alhaisessa järjestelmäpaineessa (12- tai 24-voltin magneetilla). Esiohjattu vastaventtiili Magneettiventtiili (24 tai 12 VDC) Suuntaventtiili ("avoin keskiasento") 'S' Kevennysventtiili, tyyppi BPV-F1/-T1 Suurin käyttöpaine [bar] 350 Kelan jännite [VDC] vakio (valinnainen) 24 (12) Tehontarve [W] 17 Käyttötila Magneetti kytkettynä: Venttiili kiinni. Banjoliitin P (paineaukosta) O-rengas (P) F1 tai T1 pumppu Sähköliitäntä DIN BPV-F1/T1 venttiililohko 1. 1/4" ohivirtausventtiili (ei sis.) voidaan asentaa aukkojen S ja T välille järjestelmäpaineen rajoittamiseksi. Huom! Kiehumisvaara! Ota yhteys Parker Hannifiniin, jos haluat käyttää tätä ominaisuutta. 'T' 1 Mittausliitäntä P (R3/8") Banjoliitin T (imuaukkoon) O-rengas (T) A D E Liitäntä S (R1/4") C B Mittausliitäntä T (R3/8") Kevennysventtiili, Tuotenumero Mitat [mm] R-kierre Momentti [Nm] mallimerkintä 24 VDC 12 VDC A B C D E T P T P BPV-F1-20/ / 4 " 1 / 2 " BPV-F1-40/ " 3 / 4 " BPV-F / 4 " 1" BPV-F / 4 " 1" BPV-T " 3 / 4 " O-rengassarja Sisältää O-renkaat yllä olevien venttiilien banjoliittimiin. 42 Parker Hannifin

43 Apuventtiilit BPV-T1-51/81 ja -121 kevennysventtiilit Venttiiliä käytetään lähinnä sovelluksissa, joissa pumppu on asennettu moottorivoimanottoon. Venttiilin on oltava virraton siirtoajon aikana, kun T1- pumppu on kytkettynä ja moottori käy maksimikierroksilla; hydraulijärjestelmää ei ole mitoitettu muussa tapauksessa syntyvälle suurelle virtaukselle. Venttiili vähentää merkittävästi hydraulijärjestelmän häviöitä siirtoajon aikana. Venttiili asennetaan suoraan pumpun liitäntäpäähän banjoliittimellä (painepuoli) ja holkilla (imupuoli); ks. oikealla oleva kuva. Venttiili on symmetrinen ja sitä voidaan kääntää tarvittaessa 180 asennuksen mahdollistamiseksi. Venttiiliä voidaan käyttää sekä myötä- että vastapäivään pyörivissä pumpuissa. Venttiili voidaan kytkeä päälle ja pois magneettiventtiilillä vain alhaisessa järjestelmäpaineessa (alle 20 bar). TÄRKEÄÄ! - Pumpun kuumenemisen estämiseksi siirtoajon aikana on varmistettava, että vähintään 5 l/min tulee ulos kohdasta q (ks. kaavio). Tämä koskee nk. "open center" -järjestelmää (avoin keskiasento), kun venttiili on kevennettynä (ts. kun magneettiventtiili on virraton). - Huomaa! a) Jos virtaus kohdassa "q" on alle 5 l/min (syynä esim. pääjärjestelmän suuri painehäviö), kun venttiili on kevennettynä, tai b) Jos hydraulijärjestelmä on tyyppiä closed center on ulkoinen vuotoletku kytkettävä suoraan säiliöön kaavion osoittamalla tavalla; sopiva vuotoliitin voidaan tilata alla olevien tietojen mukaisesti. Kevennysventtiili, tyyppi BPV-T1-51/81 ja -121 Suurin jatkuva työpaine 350 bar hetkellinen 400 bar Kelan jännite 24 tai 12 VDC Tehontarve 17 W Työtila Magneetti kytkettynä: Kev.venttiili kiinni Kevennys- Tuote- Kiristysmomentti, venttiili numero paineliitin BPV-T1-51/81, 24 VDC Nm Ks. myös 12 VDC kuva BPV-T1-121, 24 VDC Nm oikealla 12 VDC O-rengassarja Sisältää kaikki viisi O- rengasta (ks. asennuspiirustus); kaikissa venttiilisarjoissa Tyhjennysliitin Sisältää tyhj.liitinsarjan ja tiivisterenkaan. T1-pumppu Imuliitin Kiristin (x2) O-rengas (x3) Pumpun paineliitäntä Naarasliitin Välikeholkki Tyhjennysliit. (R1/4 tulpattu) Kiristin (x2) Kuusiokoloruuvi (x2) Esiohjattu vastaventtiili Pumpun imuliitäntä 110 (105) Magneettiventtiili Venttiiliryhmä Tyhjennysliitäntä Kaavio - BPV-T1 kevennysventtiili. BPV-T1 poikkileikkaus ja asennusmitat. Suuntaventtiili 39 (39) 110 (110) q (Ulkoinen linja) BSP 1" (BSP 3/4") Paineliitin Venttiilipesä Venttiilipesä Magneettiventtiili Kaapelipituus 0,55 Urosliitin m Huom: Mitat koskevat venttiiliä BPV-T1-121 (suluissa: mitat venttiilille BPV-T1-51/81). O-rengas (x2) (T1 liit.pää) TÄRKEÄÄ: Kiristä aina paineliitin ennen kuusiokoloruuveja Ks. myös taulukko vasemmalla Parker Hannifin
