Kuorma-autohydrauliikka. Serie GPA, GP1, F1, T1, F2, F3, VP1 Kiinteät ja säädettävät kierrostilavuuspumput, moottorit ja tarvikkeet. parker.

Transkriptio

1 Serie GPA, GP1, F1, T1, F2, F3, VP1 Kiinteät ja säädettävät kierrostilavuuspumput, moottorit ja tarvikkeet parker.com/pmde

2 Change History for edition Pages 9, 42-46: New F3 pump incorporated. Page 52: Ordering no. for Black Painted VP1 pumps Pages 59-64: BPV for F1, T1 and for F2 changed. New design of Manual override. Parker sivuilta löydät: 2D- &3D-kuvat, asennusohjeet, huolto-ohjeet, varaosalistat Muunnoskertoimet 1 kg... 2,20 lb 1 N... 0,225 lbf 1 Nm... 0,738 lbf ft 1 bar...14,5 psi 1 l...0,264 US gallon 1 cm 3...0,061 cu in 1 mm... 0,039 in 9 / 5 C F 1 kw... 1,34 hp VAROITUS KÄYTTÄJÄN VASTUU TÄSSÄ KUVATTUJEN TAI NIIHIN LIITTYVIEN TUOTTEIDEN TOIMINTAHÄIRIÖ, VIRHEELLINEN VALINTA TAI VIRHEELLINEN KÄYTTÖ VOI AIHEUTTAA KUOLEMAN JA HENKILÖVAHINKOJA JA VAURIOITTAA OMAISUUTTA. Tämän asiakirjan ja muu Parker-Hannifin Corporationin, sen tytäryhtiöiden ja valtuutettujen jälleenmyyjien antama tieto tuote- ja järjestelmävaihtoehdoista on tarkoitettu henkilöille, joilla on riittävästi teknistä asiantuntemusta vaihtoehtojen arvioimiseen. Käyttäjä testaa ja analysoi sovelluksen ja on yksin vastuussa lopullisesta järjestelmä- ja komponenttivalinnasta sekä siitä, että ratkaisu vastaa suorituskykyä, kestävyyttä, huoltoa, turvallista käyttöä ja varoituksia koskevia vaatimuksia. Käyttäjä perehtyy sovellukseen alan ohjeiden mukaan, ja noudattaa viimeisimmän tuoteluettelon ja muun Parkerin, sen tytäryhtiöiden tai valtuutettujen jälleenmyyjien mahdollisesti toimittaman materiaalin tuotetta koskevia tietoja. Jos Parker, sen tytäryhtiö tai valtuutettu jälleenmyyjä tarjoaa komponentti- tai järjestelmävaihtoehtoja käyttäjän antamien teknisten ja muiden tietojen perusteella, käyttäjän vastuulla on varmistaa, että hänen antamansa tekniset ja muut tiedot ovat asianmukaisia ja riittäviä kaikissa kyseisten komponenttien tai järjestelmien sovelluksissa ja suunnitelluissa käyttötarkoituksissa TARJOUS Ota yhteyttä Parker Hannifin Oy:hyn, mikäli haluat yksilöidyn tarjouksen. 2 Parker Hannifin

3 Sisältö Yleistä Yleistä Rakenne ja käyttö Sivut 4-11 Pumpun valinta ja putkiston mitoitus Pumpun valinta ja putkiston mitoitus Asennusohje Sivut GPA- ja GP1-pumput GPA ja GP1 Kiinteä kierrostilavuus - Hammaspyöräpumppu Sivut F1-pumppu F1 Kiinteä kierrostilavuus - Aksiaalimäntäpumppu. ISO ja SAE Sivut T1-pumppu T1 Kiinteä kierrostilavuus - Aksiaalimäntäpumppu Sivut F1-moottori F1 Kiinteä kierrostilavuus - Aksiaalimäntämoottori Sivut F2 kaksipiiripumppu F2 Kiinteä kierrostilavuus - Aksiaalimäntäpumppu Sivut F3-pumppu F3 Mekaanisella vapautuksella varustettu kiiteäkierrotilavuuksinen aksiaalimäntäpumppu Sivut VP1-pumppu VP1 Säädettävä kierrostilavuus - Aksiaalimäntäpumppu Sivut BLA BLA Syöttöyksikkö Sivut 55 Liittimet Liittimet Imuliittimet ja liitinsarjat Sivut Apuventtiilit Apuventtiilit Vapaakiertoventtiilit, kevennysventtiilit, putkistoon asennettava kevennysventtiili, momentinrajoitusventtiili Sivut Varusteet Varusteet Muunnossarja moottorivoiman ulosotoille, nivelakselit, akselilaipat, asennustelineet, paluusuodatin ja indikaattori, suuntaventtiilit, SB-jakovaihteet Sivut Asennus ja käynnistys Asennus ja käynnistys GPA, GP1, F1, T1, F2, F3 ja VP1 Sivut Parker Hannifin

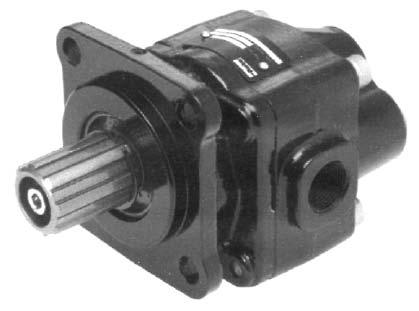

4 Yleistä Pumput ja moottorit GPA- ja GP1-pumput Parkerin hammaspyöräpumput on suunniteltu erityisesti pienten kuorma-autojen hydrauliikkaa varten. GPA/GP1-sarja sopii useimpiin käyttökohteisiin. Se on kevyt, pienikokoinen, ja ainutlaatuisen kaksoisporttirakenteen ansiosta se voidaan asentaa taka- tai sivuliitäntään. GPA-sarjan pumppujen kotelo on puristealumiinia painosäästön takia, ja GP1-sarjan suuremmissa pumpuissa käytetään valurautaa lujuuden parantamiseksi. Hammaspyöräpumppuja täydentävät vaativiin sovelluksiin kehitetyt mäntäpumppumme. GPA/GP1-pumput sopivat ajoittaiseen tai kevyeen käyttöön, mutta niiden luotettavuus ja käyttöikä ovat sitä tavallisen korkeaa Parker-luokkaa. GPA-sarja Ominaisuudet Kevyt ja pienikokoinen helppo asentaa pieneenkin ajoneuvoon. Hiljainen sopii käytettäväksi myös meluherkässä ympäristössä. Luja ja luotettava vaivaton ja pitkä käyttöikä. Kehitetty suurille kierrosluvuille. Vapaavalintainen kiertosuunta - helppo asentaa. Taka- ja sivuliittimet - kuhunkin asennukseen voi valita sopivimman vaihtoehdon. GP1-sarja Ks. sivu 16 4 Parker Hannifin

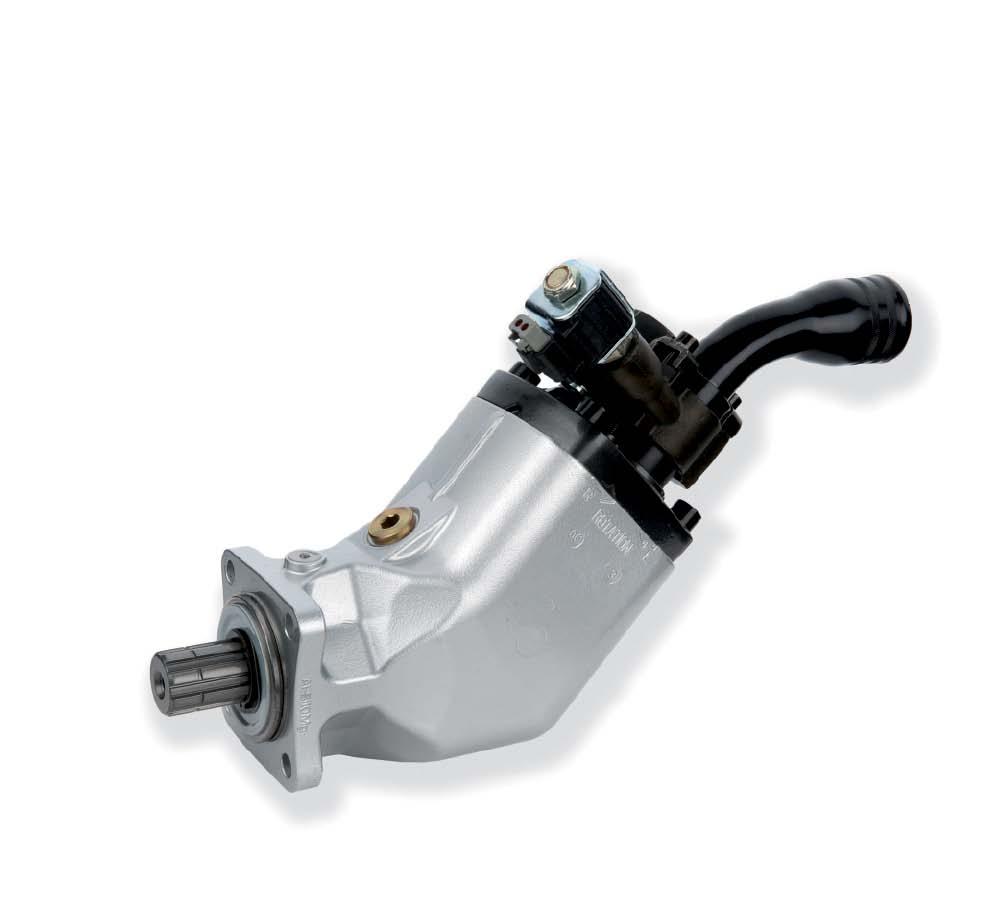

5 Yleistä Pumput ja moottorit F1-pumppu ISO F1 tarjoaa lisäetuja kappaletavaranostureiden, kuormanvaihtajien, nostodumppereiden, puutavaranostureiden ja kippi/nosturi-yhdistelmien käyttäjille. F1 on tehokas, nerokas ja toimintavarmuudeltaan lyömätön pumppu. Pienten asennusmittojen ansiosta F1-pumppu on helppo ja edullinen asentaa. 1 F1:n uusia ominaisuuksia ovat esim: Suurempi itseimemisnopeus Käyttöpaine jopa 400 bar Uudet koot markkinoiden vaatimusten täyttämiseksi Parempi kokonaishyötysuhde Parempi toimintavarmuus Alhaisempi äänitaso Vähemmän mahdollisia vuotokohtia Pyörimissuunta helpompi vaihtaa Pienemmät asennusmitat... seuraavien ominaisuuksien ansiosta: - 45 pumppukulma - Optimoitu virtausaukkogeometria liitäntäpäässä - Uusi laakeriasennus - Pumpunpesä yhtä kappaletta - Tasaisempi tilavuusvirtaus - Korkeita kierroslukuja kestävät pallomaiset männät - Sisäisiä vuotoja vähentävät lamellimännänrenkaat - Akselin ja sylinterirummun välinen hammassynkronointi - Voidaan asentaa säiliön öljypinnan tason yläpuolelle - Selviää alhaisissa lämpötiloissa ja kestää suuret lämpötilamuutokset - ISO-standardin mukainen asennuslaippa ja akseli. F1-mäntä laminoidulla männänrenkaalla. Ks. sivu Männän lukitus F1-akselissa. 5 Parker Hannifin

6 Yleistä Pumput ja moottorit F1-pumppu SAE Kaikki tämä aiempien tunnettujen ominaisuuksien lisäksi: Korkeita kierroslukuja kestävät pallomaiset männät Sisäisiä vuotoja vähentävät lamellimännänrenkaat Akselin ja sylinterirummun välinen hammassyn kronointi Käyttöpaine jopa 350 bar Voidaan asentaa säiliön öljypinnan tason yläpuolelle Selviää alhaisissa lämpötiloissa ja kestää suuret lämpötilamuutokset ISO-standardin mukainen asennuslaippa ja akseli. Ks. sivu 30 F1-moottori ISO Kaikki tämä aiempien tunnettujen ominaisuuksien lisäksi: Korkeita kierroslukuja kestävät pallomaiset männät Sisäisiä vuotoja vähentävät lamellimännänrenkaat Akselin ja sylinterirummun välinen hammassynkronointi Käyttöpaine jopa 250 bar Voidaan asentaa säiliön öljypinnan tason yläpuolelle Selviää alhaisissa lämpötiloissa ja kestää suuret lämpötilamuutokset ISO-standardin mukainen asennuslaippa ja akseli. Ks. sivu 37 6 Parker Hannifin

7 Yleistä T1-pumppu T1-pumpun kierrostilavuus on kiinteä ja se on kehitetty vanhan T1-sarjan pohjalta, joka oli suunniteltu erityisesti täyttämään vähemmän vaativien kuormaautosovellusten vaatimukset. Esimerkkeinä kyseisistä sovelluksista voidaan mainita kippilavat ja pienet nosturit, joiden työjaksot ovat lyhyitä ja suhteellisen harvaan esiintyviä. Pumpun rakenne muistuttaa suuresti F1-pumppua, mutta on vieläkin kompaktimpi. Se hyödyntää tunnettua 45 -konseptia pallomaisine mäntineen ja lamellimännänrenkaineen, joilla saadaan hyvä volymetrinen ja mekaaninen hyötysuhde. Lisäksi pumppu on luotettavuudeltaan lyömätön osien vähäisen määrän ansiosta. Ottoteho jopa 71 kw Suurin kierrosluku 2300 r/min Käyttöpaine maks. 350 bar Korkea kokonaishyötysuhde Alhainen paino Pienet asennusmitat Todistetusti luotettava Helppo huoltaa T1-pumppu voidaan asentaa useimpiin eurooppalaisiin kuorma-autovaihteistoihin, sillä akselinpää ja asennuslaippa ovat eurooppalaisen standardin mukaisia. Parker Hannifin pystyy myös toimittamaan sopivia voiman ulosottoja. Pumput ja moottorit T1:n tyypillisiä sovelluksia Kippisovellukset ( Sovellukset, joissa alhaiset paineet ja lyhyet käyttöjaksot.) Harvoin ja lyhytaikaisesti käytetyt sovellukset 1 Ks. sivu 33 7 Parker Hannifin

8 Yleistä Pumput ja moottorit Kaksipiiripumppu sarja F2 Sarja F2 on kehitetty F1-sarjan kaksipiirimallin pohjalta, joka oli maailman ensimmäinen "bent-axis" -tyyppinen kuorma-autopumppu. Kaksipiiripumppu mahdollistaa kaksi toisistaan täysin riippumatonta virtausta yhtä pumppua käyttämällä. Kaksipiiripumpun etuna on, että sopivaa hydraulijärjestelmää käyttämällä samalla moottorin käyntinopeudella saadaan jopa kolme erilaista virtausta. Kaksipiiripumppu mahdollistaa hydraulijärjestelmän optimoimisen entisestään ja etuna on: Pienempi energiankulutus Pienempi järjestelmän ylikuumenemisvaara Alhaisempi paino Helpompi asennus Standardoidut järjestelmäratkaisut Kaksipiiripumpulla voidaan suorittaa kahta toisistaan riippumatonta työtä, mikä parantaa toiminnan nopeutta ja tarkkuutta. Hydraulijärjestelmän vaatimuksena voi olla myös iso ja pieni virtaus tai kaksi yhtä suurta virtausta. Nämä kaikki ovat mahdollisia kaksipiiripumpulla. Lisäksi on mahdollista käyttää pumpun toista virtausta korkealla järjestelmäpaineella ja myöhemmin, kun järjestelmän paine on laskenut, käyttää molempia vir tauksia. Tämä estää voiman ulosoton ylikuormittumisen ja mahdollistaa samalla pumpun optimaalisen käytön. Tyypillisiä kaksipiirisovelluksia Suuret kappaletavaranosturit Metsänosturit Kuormanvaihtajat Kippi/nosturiyhdistelmät Jäteautot Akseli ja kiinnityslaippa ovat ISO-standardin mukaisia ja soveltuvat voiman ulosoton suora-asennukseen. Ks. sivu 39 8 Parker Hannifin

9 Yleistä Pumput ja moottorit F3-pumppu ISO Kiinteäkierrotilavuuksinen aksiaalimäntäpumppu moottorivoimanulosottoihin mekaanisella vapautuksella Uusi F3-pumppu moottorin voimanottoon tarjoaa maailmanuutuuden: mahdollisuuden irtikytkeä pumppu kokonaan voimanotosta. F3-pumpun avulla säästät polttoainetta, vähennät pumpun kulumista ja kalliin seisokin riskiä- ja lisäksi alennat äänitasoa! Päälle- ja poiskytkennän hoidat napin painanluksella ilman, että moottoria tarvitsee sammuttaa! 1 Säästää polttoainetta! Auton, jolla ajetaan km vuodessa, kulutus voi olla useampi sata litraa alhaisempi, mikä mahdollistaa pienemmät pakokaasujen kasvihuonekaasu- ja partikkelipäästöt. Kaikki tämä on F3-pumpun irtikytkentäominaisuuden ansiota ainutlaatuinen, patentoitu ratkaisu, jonka Parker tuo nyt markkinoille. Lisää käyttövarmuutta! Kun pumppu on asennettu moottorin voimanottoon, voi jopa pieni vahinko, kuten hajonnut letku, johtaa pumppuvaurioon, auton hinaukseen korjaamolle ja kalliisiin seisontakuluihin. Uuden F3-pumpun kytket vain pois päältä ja pääset kotiin omalla autolla. Alentaa melutasoa! F3 on huomattavasti hiljaisempi pumppu verrattuna tavalliseen vapaakierrolla olevaan pumppuun, sillä siirtoajossa pumppu ei pyöri lainkaan ominaisuus, joka tekee helpommaksi saavuttaa tulevaisuuden meluntorjuntavaatimukset. F3-mäntä laminoidulla männänrenkaalla. F3:n uusia ominaisuuksia ovat... Mekaaninen vapautus Paineilmaohjaus Suurempi itseimemisnopeus Käyttöpaine jopa 400 bar Uudet koot markkinoiden vaatimusten täyttämiseksi Parempi kokonaishyötysuhde Parempi toimintavarmuus Alhaisempi äänitaso Vähemmän mahdollisia vuotokohtia Pyörimissuunta helpompi vaihtaa Pienemmät asennusmitat Ks. sivu 42 Tutustu myös täällä: Männän lukitus F3-akselissa näiden ominaisuuksien ansiosta: - Sisäänrakennettu kytkin mahdollistaa pumpun mekaanisen kytkemisen ja vapautuksen - 45 pumppukulma - Optimoitu virtausaukkogeometria liitäntäpäässä - Tasaisempi tilavuusvirtaus - Korkeita kierroslukuja kestävät pallomaiset männät - Sisäisiä vuotoja vähentävät lamellimännänrenkaat - Akselin ja sylinterirummun välinen hammassynkronointi - Voidaan asentaa säiliön öljypinnan tason yläpuolelle - Selviää alhaisissa lämpötiloissa ja kestää suuret lämpötilamuutokset - ISO-standardin mukainen asennuslaippa ja akseli. 9 Parker Hannifin

10 Yleistä Pumput ja moottorit VP1-pumppu VP1 on maailman ensimmäinen kierrostilavuudel taan säädettävä kuorma-autopumppu. Se voidaan asentaa suoraan vaihteiston voiman ulosottoon tai ISO-standardin mukaiseen kytkimestä riippumattomaan voiman ulosottoon (esim. moottorivoiman ulosotto). VP1-pumpun hienoudet pääsevät oikeuksiinsa esimerkiksi kuormantunnistavalla hydraulijärjestelmällä varustetuissa kuorma-autonostureissa. VP1-pumpulla pystytään lisäksi yksinkertaistamaan ja optimoimaan erilaisten virtaustarpeiden hydraulijärjestelmät, joita tarvitaan esim. jäte- ja lieteautoissa sekä erilaisissa kippi-, nosturi-, lumiaura- ja suolaus/hiekoituslaiteyhdistelmissä. VP1 tuottaa hydraulijärjestelmälle tarkalleen oikean virtauksen juuri oikealla hetkellä, mikä alentaa tehokkaasti energiankulutusta ja lämmönmuodostusta. Tämän ansiosta järjestelmä on hiljainen ja kuluttaa vähemmän energiaa. VP1-pumpulla on korkea hyötysuhde, sen asennusmitat ovat pienet ja se on erittäin kevyt. Se on luotettava, taloudellinen ja helppo asentaa. Neljä pumppukokoa VP1-045, VP1-075, VP1-095, VP1-110 ja VP1-130, joilla kaikilla on hyvin kompaktit asennusmitat. Rakenne Iso kulma kompakti rakenne Pumpun rakenne mahdollistaa jopa 20 kulman männän ja vinolevyn välille, mikä tekee pumpusta erittäin kompaktin. Tandemasennus Läpimenevä akseli mahdollistaa toisen pumpun, esim. kierrostilavuudeltaan kiinteän F1-pumpun, asentamisen VP1:n perään. Pumppukokojen VP1-45 ja -75 asennusmitat ovat yhtä pienet. Akseli ja asennuslaippa ovat eurooppalaisen ISO-standardin mukaisia. VP1 sopii valmistajasta riippumatta useimpiin kuormantunnistaviin järjestelmiin. Edut: Säädettävä kierrostilavuus Alhainen äänitaso Korkea paino/tehosuhde Kompakti ja kevyt Korkea hyötysuhde Vankka rakenne Kestää alhaisia lämpötiloja Luotettava ja helppo huoltaa Voidaan liittää suoraan ja asentaa peräkkäin Kestää suuria kuormituksia Kestävien rullalaakerien ansiosta pumpun tuloakseli kestää myös suuret radiaalikuormitukset. Tämä mahdollistaa hammaspyörän asennuksen suoraan akselinpäähän ilman lisälaakerointia. Korkea kokonaishyötysuhde Ainutlaatuiset rakenneratkaisut, kuten liukukenkä ja "kelluva" venttiililevy, minimoivat mekaaniset häviöt. Viiden männän varassa kelluva venttiililevy tekee pumpusta hiljaisen ja samalla sen sisäiset vuodot ovat erittäin vähäiset ja volymetrinen hyötysuhde hyvä. Pitkä käyttöikä VP1 on suunniteltu kuormantuntevilla hydraulijärjestelmillä varustettuihin kuorma-autoihin. Se on vankka, mutta silti yksinkertainen, ja siinä on vähän liikkuvia osia. Tuloksena on luotettava pumppu, jonka käyttöikä on pitkä. Pidätinlevy Pidätinlevy (ks. pumpun läpileikkaus, luku 8) on kestäväksi mitoitettu ja sen ansiosta pumppu kestää suuria kierroslukuja ja nopeita nopeusvaihteluita. Ks. sivu Parker Hannifin

11 Yleistä Varusteet Varusteet 1 1 Muunnossarjat ja varusteet F1, T1, F2, F3 ja VP1-pumpuille R L 2 3 NORMAL RUNNING CHANGE FILTER ROTATION BLA Syöttöyksikkö Ks. luku 10. Liittimet Imuliittimet ja ja liitinsarjat Ks. luku 11. Vapaakiertoventtiilit BPV-F1/-T1, BPV-F1-25 ja 81, BPV-F2, Ks. luku 12. Kevennysventtiili BPV-VP1, BPV-L Ks. luku 12. Varusteet Voiman ulosoton paineilmaventtiilisarja, voiman ulosoton muunnossarja, nivelakselit, akselilaipat, asennussarjat, paluusuodatin ja indikaattori, jakovaihteet (SB 1-1,18, 1-1,54) Ks. luku Parker Hannifin

12 Sisältö Pumpun valinta ja putkiston mitoitus Pumpun valinta ja putkiston mitoitus Asennusohje GPA, GP1, F1, T1, F2, F3 ja VP1-pumpuille Sisältö Sivu Pumpun koon valinta F1, T1, F2 ja F Pumpun valinta ja putkiston mitoitus Kaikille pumpuille...14 Nomogrammi Parker Hannifin

13 Pumpun valinta ja putkiston mitoitus GPA, GP1, F1, T1, F2, F3 ja VP1 Pumpun koon valinta F1, T1 ja F3 Seuraavassa taulukossa on esitetty pumpun virtaus valituilla voiman ulosoton välityssuhteilla ja moottorin käyntinopeuksilla. Välityssuhde Kierrosluku [r/min] Virtaus [l/min] F1-25 F1-41 F1-51 F1-61 T1-81 F1-81 F3-81 F1-101 F3-101 T : : : Huom: - Varmista, ettei pumpun painosta riippuvaa suurinta sallittua taivutusmomenttia ylitetä. (Eri pumppukokojen arvioidut painopistekohdat on esitetty sivujen 16 ja 17 piirustuksissa.) - Varmista, ettei voiman ulosoton suurinta sallittua lähtömomenttia ylitetä. - Ota yhteys Parker Hannifiniin, jos tulopaineen uskotaan olevan alle 1.0 bar (abs.); riittämätön tulopaine saattaa aiheuttaa kavitaatiota, mikä voi kohottaa pumpun käyntiääntä ja vahingoittaa pumppua Virtaus ja momentti (hyötysuhdetta huomioimatta) D x n Virtaus: Q = [l/min] 1000 missä: D on pumpun kierrostilavuus [cm 3 /r] n on pumpun kierrosluku [r/min] D x p Momentti: M = [Nm] 63 missä: D on pumpun kierrostilavuus [cm 3 /r] p on maks. hyödynnetty paine [bar] 13 Parker Hannifin

14 Pumpun valinta ja putkiston mitoitus PA, GP1, F1, T1, F2, F3 ja VP1 Seuraavassa esimerkissä on esitetty, miten valitaan sopiva pumppukoko kuorma-autosovellukseen: Käyttöolosuhteet Tietty kuorma-autonosturi vaatii esimerkiksi seuraavat: Virtaus: l/min Paine: 230 bar Dieselmoottorin kierrosluku 800 r/min Määritä pumpun kierrosluku Esimerkiksi jos ulosoton välityssuhde on 1:1,54 niin pumpun pyöräntänopeudeksi tulee: 800 x 1, r/min Valitse pumpun koko Siirry käyrästöön 1 ja valitse pumppu, joka kierrosluvulla 1200 r/min antaa virtauksen l/min. Seuraa viivaa a (1200 r/min), kunnes se leikkaa viivan b (70 l/min). F1-61 on sopiva pumppu Pumpun momenttitarve Tarkasta, että vaihteisto ja voiman ulosotto kestävät tarvittavan momentin. Siirry käyrästöön 2 ja lue pumpun tarvittava vääntömomentti. Seuraa viivaa c (230 bar), kunnes se leikkaa F1-61:n viivan (valittu pumppukoko). Lue 220 Nm ( d :n kohdalta) Huom. Yleisesti ottaen tulee valita voiman ulosoton suurin välityssuhde ja pienin pumppukoko, jotka täyttävät edellytykset pumpun kierrosluku-, paine- ja tehorajoja ylittämättä. Putkiston mitoitus Kaikille pumpuille Linjatyyppi Virtausnopeus [m/s] Imulinja maks. 1,0 Painelinja maks. 5,0 Virtaus [l/min] b a Käyrästö 1. Kierrosluku [r/min] Vääntömomentti [Nm] d c Paine [bar] Käyrästö Öljyvirtaus Virtausnopeus [m/s] tietyllä putkilinjakoolla [mm/tuuma] [l/min] 19 / 3 / 4 " 25 / 1" 32 / 1 1 / 4 " 38 / 1 1 / 2 " 51 / 2" 64 / 2 1 / 2 " 75 / 3" 25 1,5 0,8 0,5 0,4 0,2 0,1 0,1 50 2,9 1,7 1,0 0,7 0,4 0,3 0,2 75 4,4 2,5 1,6 1,1 0,6 0,4 0, ,9 3,4 2,1 1,5 0,8 0,5 0, ,8 5,1 3,1 2,2 1,3 0,8 0, ,1 2,9 1,6 1,1 0, ,3 3,7 2,1 1,3 0,9 Taulukko 1. Painelinja Imulinja 14 Parker Hannifin

15 Pumpun valinta ja putkiston mitoitus Taulukossa 2 annettuja virtausnopeuksia ei tulisi ylittää, jotta tulopaine olisi riittävä, äänitaso alhainen ja lämpöhäviöt pieniä. Valitse putkikoko, joka taulukon 3 mukaan antaa suositeltujen arvojen rajoissa olevan virtausnopeuden, esimerkiksi: Virtauksella 100 l/min tarvitaan 50 mm (2") imulinja ja 25 mm (1") painelinja. PA, GP1, F1, T1, F2, F3 ja VP1 Huom: Pitkät imulinjat, alhaiset imulinjan paineet (esim. koska säiliö on pumpun alapuolella) ja/tai alhaiset lämpötilat saattavat vaatia vielä suurempia kokoja. Muussa tapauksessa pumpun kierroslukua on alennettava kavitaation välttämiseksi (joka saattaa voimistaa käyntiääntä, heikentää tehoa ja vaurioittaa pumppua). 2 Nomogrammi Virtaus - putkilinjan sisähalkaisija - virtausnopeus 300 Linjatyyppi Virtausnopeus [m/s] Imulinja maks. 1,0 Painelinja maks. 5,0 Taulukko 2. Esimerkki 1 Painelinja Q = 65 l/min d = 3/4" v = 3,8 m/s Esimerkki 2 Imulinja Q = 50 l/min v = 0,8 m/s d = 1 1/2" " 2½" 2" 1/ 1 2 " 1/ 1 4 " 1" 7 /" 8 3 /" 4 5 /" 8 1/ 2" 3 /" 8 5 / 16" 1/ 4" 3 / 16" Imu Paine 0,4 0,5 1,0 1,5 2,0 2,5 3,0 4,0 5,0 6,0 7,0 8,0 6 Q = virtaus [l/min] tuuma mm d = putkijohdon sisähalkaisija [Ø mm] v = virtausnopeus [m/s] Taulukko Parker Hannifin

16 Sisältö GPA- ja GP1-pumput GPA ja GP1-pumppu - Kiinteä kierrostilavuus Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Tekniset tiedot...17 Asennusmitat Tilaustiedot...21 Vakiomallit...21 Imuliittimet Asennus ja käynnistys Parker Hannifin

17 Tekniset tiedot GPA ja GP1-pumppu - Kiinteä kierrostilavuus GPA ja GP1 GPA-sarja (alumiinikotelo, 4-pulttilaippa) GPA-koot Kierrostilavuus [cm 3 /r] Suurin käyttöpaine [bar] jatkuva 250 Suurin kierrosluku [r/min] (suurimmalla jatkuvalla käyttöpaineella) min maks Paino [kg] 4,9 5,05 5,2 5,3 5,4 * Useampi lohkoiset GPA pumput saatavana kysyttäessä. 3 GP1-sarja (valurautarunko, 4-pulttilaippa) GP1-koot Kierrostilavuus [cm 3 /r] Suurin käyttöpaine [bar] jatkuva hetkellinen] Suurin huippupaine [bar] Suurin kierrosluku [r/min] (suurimmalla jatkuvalla käyttöpaineella) min maks Paino [kg] 6,7 7,1 7,8 8,1 12,5 13,0 14,0 17 Parker Hannifin

18 Asennusmitat GPA ja GP1-pumppu - Kiinteä kierrostilavuus GPA-008/-011/-014/-016/ pulttia Ura B8x32x36 ISO 14 / DIN ,5 38, ,5 9 A 42 B R14x4 Ø80-0,03-0, ,6 15,9 66,7 Ura lukkorenkaalle DIN x1,5 BSP 1/2"-14 (syvyys 14, kuvassa tulpattuna) 1.6 H13 37,1 27,8 11 C BSP 1/2"-14 kumpikin puoli (syvyys 14) Ø13x4 Ø8,1 +0, Koko Mitta A 128,8 133,5 138,3 141,4 146,1 Mitta B 53, ,8 65,9 70,6 Mitta C 68, ,4 74,9 77,3 Vääntömomentti [Nm] Virtaus [l/min] 50 cm 3 /kierros cm 3 /kierros Paine [bar] Kierrosluku [r/min] Kuvassa näytetään teoreettiset arvot Kiertosuunta: vapaavalintainen kiertosuunta Tulopaine: 0,8-2,0 bar (abs.) Öljyn lämpötila: -15 C C Viskositeettialue käytettäessä: mm 2 /s (cst) 18 Parker Hannifin

19 Asennusmitat GPA ja GP1-pumppu - Kiinteä kierrostilavuus GP1-023/-029/-041/ pulttia Ura B8x32x36 ISO 14 / DIN 5462 Ø ,5 108 BSP 3/4" (syvyys 16, kuvassa tulpattuna) B BSP 3/4" kumpikin puoli (syvyys 16) Ø13 (x4) A 5 Koko Mitta A Mitta B Vääntömomentti [Nm] Virtaus [l/min] 46 cm 3 /kierros cm 3 /kierros Paine [bar] Kierrosluku [r/min] Kuvassa näytetään teoreettiset arvot Kiertosuunta: vapaavalintainen kiertosuunta Tulopaine: 0,8-2,0 bar (abs.) Öljyn lämpötila: -15 C C Viskositeettialue käytettäessä: mm 2 /s (cst) 19 Parker Hannifin

20 Asennusmitat GPA ja GP1-pumppu - Kiinteä kierrostilavuus GP1-050/-060/ pulttia Ura B8x32x36 ISO 14 / DIN 5462 Ø BSP 1¼" (kuvassa tulpattuna) B BSP 1¼" kumpikin puoli Ø13 (x4) A 5 Koko Mitta A Mitta B GP1_050_100_4_ny5.ai Vääntömomentti [Nm] Virtaus [l/min] cm 3 /kierros cm 3 /kierros Paine [bar] Kierrosluku [r/min] Kuvassa näytetään teoreettiset arvot Kiertosuunta: vapaavalintainen kiertosuunta Tulopaine: 0,8-2,0 bar (abs.) Öljyn lämpötila: -15 C C Viskositeettialue käytettäessä: mm 2 /s (cst) 20 Parker Hannifin

21 Tilaustiedot Tilaustiedot Esimerkki: GPA A Alumiinikotelo 1 Valurautakotelo Pumppukoko A = 008, 011, 014, 016, = 023, 029, 041, 046, 050, 060, Pikakiinnitys, 4 pulttia GPA ja GP1-pumppu - Kiinteä kierrostilavuus Vakiomallit Alumiini, 4-pulttilaippa Mallimerkintä Tilausnumero GPA GPA GPA GPA GPA Valurauta, 4-pulttilaippa Mallimerkintä Tilausnumero GP GP GP GP GP GP GP HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

22 Sisältö F1-pumppu F1-ISO F1-pumppu - Kiinteä kierrostilavuus Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Tekniset tiedot ja pumpun halkileikkauskuva...23 F , ISO...23 Asennusmitat, F1-25, -41, -51 ja Tilaustiedot ja vakiomallit...24 Asennusmitat, F1-81 ja Paineliitännät ja vakiomallit...25 F1-12, ISO BSP (R) kierrelähdöillä...26 PTekniset tiedot pumpun halkileikkauskuva...26 Asennusmitat, F1-12, ISO BSP (R) kierrelähdöillä...27 Tilaustiedot ja vakiomallit...27 Asennusmitat, F1-25, -41, -51 ja -61 BSP (R) kierrelähdöillä Tilaustiedot ja vakiomalli Imuliittimet Asennus ja käynnistys Parker Hannifin

23 Tekniset tiedot F1-pumppu - Kiinteä kierrostilavuus F , ISO F1-koot Kierrostilavuus [cm 3 /r] 25,6 40,9 51,1 59,5 81,6 102,9 Maks. virtaus 1) [l/min] 350 barin paineella ) 185 3) 400 barin paineella Suurin käyttöpaine [bar - jatkuva hetkellinen Pumpun kierrosluku [r/min] - kevennetty pumppu (alhainen paine) maks. kierr.luku 350 barin paineella 2)) ) ) - maks. kierr.luku 400 barin paineella 2) ) Pumpun momentti 1) [Nm] 350 barin paineella barin paineella Suurin ottoteho [kw] - jatkuva hetkellinen 4) Paino [kg] 8,5 8,5 8,5 8,5 12,5 12,5 1) Teoreettiset arvot 2) Tulopaineella 1,0 bar (abs.) ja mineraaliöljyllä, jonka viskositeetti 30 mm 2 /s (cst) 3) 2 1 / 2 " (63 mm) imulinjalla 2" (50 mm) imulinjalla: F1-81 maks r/min (q 120 l/min); F1-101 maks r/min (q 120 l/min) 4) Maks. 6 sekuntia minuutin käytön aikana. Huom: Äänitasot - ota yhteys Parker Hannifiniin. 4 Pumpun halkileikkauskuva Akseli 4. Kotelo 7. Mäntä ja männänrengas F1_stor_section_ ai 2. Laakeri 5. Hammaskehä 8. Sylinterirumpu 3. Akselitiiviste 6. Rummun tuki 9. Liitäntäpää 23 Parker Hannifin

24 Asennusmitat F1-pumppu - Kiinteä kierrostilavuus F1-25, -41, -51 ja Imuaukko Paineaukko HUOM: Imuliitin on tilattava erikseen 109 Ø13 (x4) Vastapäivään pyörivä , Myötäpäivään pyörivä Paineaukko Imuaukko ROTATION Arvioitu painopiste ,5 163, ,8 7 1,85 +0,3/-0 Ø34,9 Ø80 (+0/-0,013) Spline Ura-akseli shaft B8x32x36 (ISO 14/DIN 5462) 108 M12x24 Tilaustiedot Esimerkki: F1-pumppukoko 25, 41, 51, 61, 81 tai 101 Pyörimissuunta R Myötäpäivään pyörivä L Vastapäivään pyörivä F R HUOM: Imuliitin on tilattava erikseen. Ks. luku 11. Vakiomallit Mallimerkintä Tilausnumero F1-25-R F1-25-L F1-41-R F1-41-L F1-51-R F1-51-L F1-61-R F1-61-L Parker Hannifin

25 Asennusmitat F1-pumppu - Kiinteä kierrostilavuus F1-81 ja Imuaukko Paineaukko HUOM: Imuliitin on tilattava erikseen 110 Ø13 (x4) Vastapäivään pyörivä Myötäpäivään pyörivä Paineaukko Imuaukko R ROTATION L Arvioitu painopiste Al-Si10Mg 55 27,8 7 1,85 +0,3/-0 Paineliitännät Ura-akseli Spline B8x32x36 (ISO 14/DIN 5462) Pumppukoko Paineaukko 1) / 4 " / 4 " / 4 " / 4 " -81 1" " 1) R-kierre (ei sisällä liitintä). Ø80 (+0/-0,013) Ø34,9 Vakiomallit 118 Mallimerkintä Tilausnumero F1-81-R F1-81-L F1-101-R F1-101-L M12x24 HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

26 Tekniset tiedot F1-pumppu - Kiinteä kierrostilavuus F1-12, ISO BSP (R) kierrelähdöillä F1-koot- 12 Kierrostilavuus [cm 3 /r] 12 Maks. virtaus 1) [l/min] 28 Suurin käyttöpaine [bar] 350 Pumpun kierrosluku [r/min] - kevennetty pumppu (alhainen paine) nopeus itseimevänä 2300 Pumpun momentti 1) [Nm] 67 Suurin ottoteho [kw] - jatkuva 16,1 - hetkellinen 2)) 21,7 Paino [kg] 6,7 1) Teoreettiset arvot 2) Maks. 6 sekuntia minuutin käytön aikana. Huom: Äänitasot - ota yhteys Parker Hannifiniin. Pumpun halkileikkauskuva Liitäntäpää 4 Kotelo 7 Etupääty 2 Sylinterirumpu 5 Hammaskehä 8 Akselitiiviste 3 Mäntä ja männänrengas 6 Rullalaakeri 9 Akseli 26 Parker Hannifin

27 Asennusmitat F1-pumppu - Kiinteä kierrostilavuus F1-12 BSP (R) kierrelähdöillä 106 Ø13 (x4) ROTATION Arvioitu painopiste 40 Paineaukko BSP 1/2" 48 Imuaukko BSP 3/4" ,8 8,5 1,85 +0,3/-0 Ura-akseli Spline B8x32x36 (ISO (ISO 14/DIN 14/DIN 5462) 5462) Ø34,9 Ø80 (+0/-0,013) 106 M12x24 (kierre) F1_12_install_UK.eps Tilaustiedot Esimerkki: F1-pumppukoko 12 Pyörimissuunta R Myötäpäivään pyörivä L Vastapäivään pyörivä F R Vakiomallit Mallimerkintä Tilausnumero F1-12-R F1-12-L HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

28 Asennusmitat F1-pumppu - Kiinteä kierrostilavuus F1-25, -41, -51 ja -61 BSP (R) kierrelähdöillä Imuaukko Paineaukko ,5 Ø13 (x4) Vastapäivään pyörivä 32 Myötäpäivään pyörivä Paineaukko Imuaukko ROTATION Arvioitu painopiste ,5 163, ,8 7 1,85 +0,3/-0 Ø34,9 Ø80 (+0/-0,013) Spline Ura-akseli B8x32x36 B8x32x36 (ISO 14/DIN 5462) 108 M12x24 Paineliitännät (liitännät BSP (R) kierteillä) F1-Pumppukoko Paineaukko Imuaukko / 4 " 1" / 4 " 1" / 4 " 1" / 4 " 1" Tilaustiedot Esimerkki: F RB F1-pumppukoko 25, 41, 51, 61, 81 tai 101 Pyörimissuunta RB Myötäpäivään pyörivä/bsp LB Vastapäivään pyörivä/bsp Vakiomallit Mallimerkintä Tilausnumero F1-25-RB F1-25-LB F1-41-RB F1-41-LB F1-51-RB F1-51-LB F1-61-RB F1-61-LB HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

29 Asennusmitat F1-pumppu - Kiinteä kierrostilavuus F1-81 ja -101 BSP (R) kierrelähdöillä Imuaukko Paineaukko Ø13 (x4) Vastapäivään pyörivä Myötäpäivään pyörivä Paineaukko Imuaukko R ROTATION L Arvioitu painopiste Al-Si10Mg 55 27,8 7 1,85 +0,3/-0 Ura-akseli Spline B8x32x36 (ISO (ISO 14/DIN 14/DIN 5462) 5462) Tilaustiedot Esimerkki: F RB F1-pumppukoko 25, 41, 51, 61, 81 tai 101 Pyörimissuunta RB Myötäpäivään pyörivä/bsp LB Vastapäivään pyörivä/bsp Ø34,9 Ø80 (+0/-0,013) Paineliitännät (liitännät BSP (R) kierteillä) F1-Pumppukoko Paineaukko Imuaukko -81 1" 1 1 / 4 " " 1 1 / 4 " 118 Vakiomallit M12x24 Mallimerkintä Tilausnumero F1-81-RB F1-81-LB F1-101-RB F1-101-LB HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

30 Sisältö F1-pumppu F1-SAE F1-pumppu - Kiinteä kierrostilavuus Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Tekniset tiedot...31 Pumpun halkileikkauskuva...31 Asennusmitat...32 Tilaustiedot (SAE)...32 Paineliitännät...32 Vakiomallit (SAE)...32 Imuliittimet Asennus ja käynnistys Parker Hannifin

31 Tekniset tiedot F1-pumppu - Kiinteä kierrostilavuus F1-25, -41, -51 ja -61 (SAE) F1-koot Kierrostilavuus [cm 3 /r] 25,6 40,9 51,1 59,5 Maks. virtaus 1) [l/min] 350 barin paineella barin paineella Suurin käyttöpaine [bar] - jatkuva hetkellinen Pumpun kierrosluku [r/min] - kevennetty pumppu (alhainen paine) maks. kierr.luku 350 barin paineella 2) maks. kierr.luku 400 barin paineella 2) Pumpun momentti 1) [Nm] 350 barin paineella barin paineella Max inmatad effekt [kw] - jatkuva hetkellinen 3)) Vikt [kg] 8,5 8,5 8,5 8,5 1) Teoreettiset arvot 2) Tulopaineella 1,0 bar (abs.) mineraaliöljyllä, viskositeetti 30 mm 2 /s (cst) 3) Maks. 6 sekuntia minuutin käytön aikana. Huom: Lisätiedot äänitasoista saat ottamalla yhteyden Parker Hannifiniin. 4 Pumpun halkileikkauskuva 1. Pumpun akseli 2. Laakeri 3. Akselitiiviste 4. Kotelo 5. Hammaskehä 6. Rummun tuki 7. Mäntä ja männänrengas 8. Sylinterirumpu Liitäntäpää 31 Parker Hannifin

32 Asennusmitat F1-25, -41, -51 ja -61 (SAE) F1-pumppu - Kiinteä kierrostilavuus Mitat mm (tuuma) 89,8 [3,54] 118 [4,65] [1,02] [0,86] Imuaukko 1 1 / 16 "-12 UN Sis muunnosliittimen paineliitäntään Imuliitin on tilattava erikseen 206 [8,11] 167 [6,57] 85 [3,35] 41,5 [1,63] R ROTATION L S asennuslaippa (SAE J744, B ) S Ura-akseli, (SAE J744b) Spline 22-4, shaft 13T, S 13T, (SAE 16/32 J744b) DP. Ura SAE 22-4, J498b, 13T, 16/32 luokan DP; 1 mukainen. 118 [4,65] 130[5,13] [2,22] [3,86] 32 [1,26] Al-Si10Mg Ø14,3 [0,56] (x4) Vastapäivään pyörivä Myötäpäivään pyörivä 1 1 / 16 "-12 UN Sis. muunnosliittimen paineliitäntään Arvioitu painopiste 9,5 [0,37] Ø21,6 [0,850] Ø101,60 (+0/-0,05) [4,000 (+0/-0,002)] 8 [0,32] 186 [7,32] 12 [0,47] 33 [1,30] [0,86] [1,02] M8 Imuaukko 163 [6.43] 14,5 [0,57] Tilaustiedot (SAE) Esimerkki: F R U - S V - S F1-pumppukoko 25, 41, 51 tai 61 Pyörimissuunta R Myötäpäivään pyörivä L Vastapäivään pyörivä Paineliitännät Pumppukoko Paineaukko 1) / 16 "-12 UN / 16 "-12 UN / 16 "-12 UN / 16 "-12 UN 1) Sis. muunnosliitin (R:stä SAE:hen) Pumpun akseli S SAE B ura-akseli Akselitiiviste V FPM Asennuslaippa S SAE B Paineaukko U SAE O-rengas, UN-kierre Vakiomallit (SAE) Mallimerkintä Tilausnumero F1-25-RU F1-25-LU F1-41-RU F1-41-LU F1-51-RU F1-51-LU F1-61-RU F1-61-LU HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

33 Sisältö T1-pumppu T1-pumppu - Kiinteä kierrostilavuus 4 5 Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Tekniset tiedot...34 Pumpun halkileikkauskuva...34 Asennusmitat Tilaustiedot...35 Vakiomallit...35 Paineliitännät...35 Imuliittimet Asennus ja käynnistys Parker Hannifin

34 Tekniset tiedot T1-pumppu - Kiinteä kierrostilavuus Pumppukoko - T Kierrostilavuus [cm 3 /r] 81,5 118,5 Suurin virtaus 1) [l/min] 163 3) Suurin käyttöpaine [bar] - jatkuva hetkellinen Pumpun kierrosluku [r/min] - kevennetty pumppu (alhainen paine) suurin kierrosluku 2) ) ) Pumpun momentti 1) [Nm] barin paineella barin paineella Suurin ottoteho [kw] - jatkuva hetkellinen 4) Vikt [kg] 8,5 12,5 1) Teoreettiset arvot. 2) Voimassa 1,0 barin (abs.) tulopaineella käytettäessä mineraaliöljyä, jonka viskositeetti 30 mm 2 /s (cst). 3) Voimassa 2 1 / 2 " imulinjalla. 2" imulinjalla: T1-81 maks r/min (Q 120 l/min); T1-121 maks. 950 r/min (Q 120 l/min). 4) Maks. 6 sekuntia yhden (1) minuutin aikana. Huom: Lisätietoja äänitasoista saat ottamalla yhteyden Parker Hannifiniin. Pumpun halkileikkauskuva (kuvassa T1-121) Akseli 4. Kotelo 7. Mäntä ja männänrengas F1_stor_section_ ai 2. Laakeri 5. Hammaskehä 8. Sylinterirumpu 3. Akselitiiviste 6. Rummun tuki 9. Liitäntäpää 34 Parker Hannifin

35 Asennusmitat T1-pumppu - Kiinteä kierrostilavuus T Imuaukko 22 Paineliitäntä BSP 3/4" 109 Ø13 (x4) Vastapäivään pyörivä , Myötäpäivään pyörivä ROTATION Paineliitäntä BSP 3/4" Arvioitu painopiste Imuliitäntä ,5 163, ,8 7 1,85 +0,3/-0 Ø34,9 Ø80 (+0/-0,013) Ura-akseli Spline shaft B8x32x36 B8x32x36 (ISO 14/DIN 5462) M12x Tilaustiedot Esimerkki: T1-pumppukoko 81 tai 121 Pyörimissuunta R Myötäpäivään pyörivä L Vastapäivään pyörivä T R HUOM: Imuliitin on tilattava erikseen. Ks. luku 11. Vakiomallit Mallimerkintä Tilausnumero T1-81-R T1-81-L T1-121-R T1-121-L Paineliitännät Pumppukoko Paineaukko 1) / 4 " " 1) R-kierre (ei sisällä liitintä). 35 Parker Hannifin

36 Asennusmitat T1-pumppu - Kiinteä kierrostilavuus T Imuaukko 25 Paineliitäntä BSP 1" 110 Ø13 (x4) Vastapäivään pyörivä Myötäpäivään pyörivä Paineliitäntä BSP 1" Imuliitäntä R ROTATION L Arvioitu painopiste Al-Si10Mg 55 27,8 7 1,85 +0,3/-0 Ura-akseli Spline B8x32x36 (ISO (ISO 14/DIN 5462) Ø34,9 Ø80 (+0/-0,013) M12x T1_121_install_ny3.eps 36 Parker Hannifin

37 Sisältö F1-moottori F1-moottori - Kiinteä kierrostilavuus 5 6 Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Tekniset tiedot...38 Tilaustiedot...38 Asennusmitat...38 Paineliitännät...38 Vakiomallit...38 Imuliittimet Asennus ja käynnistys Parker Hannifin

38 PART NO. TYPE SER NO. Luettelo HY /FI Tekniset tiedot F1-moottori - Kiinteä kierrostilavuus Moottorikoko F1-25-M 41-M 51-M 61-M 81-M 101-M 121-M Kierrostilavuus [cm 3 /r] 25,6 40,9 51,1 59,5 81,6 102,9 118,5 Suurin käyttöpaine [bar] - jatkuva hetkellinen Kierrosluku [r/min - jatkuva hetkellinen Vääntömomentti (teoreettinen) [Nm] 200 barin paineella barin paineella Suurin ottoteho [kw] - jatkuva hetkellinen Paino [kg] 8,5 8,5 8,5 8,5 12,5 12,5 12,5 Tilaustiedot Esimerkki: F M F1-moottorikoko 25, 41, 51, 61, 81, 101 tai 121 Asennusmitat Paineliitännät Moottorikoko Liitäntä F1-25/41/51/61 3 / 4 " -81/101/121 1" Ø13 (x4) Vakiomallit Mallimerkintä Tilausnumero F1-25-M F1-41-M F1-51-M F1-61-M F1-81-M F1-101-M F1-121-M HUOM: - F1-81/-101-M:n mittapiirustus esitetty. - Asennusmitat koskevat mallia F1-81/-101-M. Mitat suluissa [ ] koskevat mallia F1-25/-41/-51/-61-M. Kaikki mitat mm:inä. 98 [104] 114 Liitäntä B [BSP 3/ 4 "] BSP 1" 49,5 Liitäntä A [BSP 3 / 4 "] BSP 1" [98] 113 Pump and Motor Division Made in Sweden - HUOM! Vuotolinja kytkettävä. Vuotolinja kytkettävä liitäntä R1/2" suurin sallittu paine vuoto finjassa on 3 bar [167] 220 [206] Ura-akseli B8x32x36 (ISO 14/DIN 5462) M12x24 Ø80 (+0/-0,013) Ø34,9 38 Parker Hannifin

39 Sisältö Kaksipiiripumppu sarja F2 Kaksipiiripumppu F2 - Kiinteä kierrostilavuus 6 7 Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Tekniset tiedot...40 Virtaus kierrosluvun funktiona...40 Akselimomentti paineen funktiona...40 Asennusmitat...41 Tilaustiedot...41 Vakiomallit...41 Imuliittimet Asennus ja käynnistys Parker Hannifin

40 Tekniset tiedot Kaksipiiripumppu F2 - Kiinteä kierrostilavuus Pumppukoko F2-42/42 53/53 55/28 70/35 70/70 Kierrostilavuus [cm 3 /r] Aukko A Aukko B Suurin käyttöpaine [bar] - jatkuva hetkellinen Suurin kierrosluku [r/min] (kevennetty pumppu pienellä paineella) Suurin nopeus itseimevänä [r/min] Paine aukoissa A 1) 2) ja B 1) 2) Aukko A 2) paineeton, paine aukossa B Ottoteho [kw] maks. hetkellinen 3) maks. jatkuva Paino [kg] ) 2 1 / 2 " imulinjalla; 2" imulinjalla 53/53 ja 70/35 maks r/min, 42/42 ja 55/28 maks r/min (q 120 l/min) 2) Tulopaineella 1,0 bar (abs.) Huom! Alhaisempi tulopaine vaikuttaa pumpun suorituskykyyn. 3) Maks. 6 sekuntia minuutin käytön aikana. Pyörimissuuntaan sidotut liitäntäpäät Ulompi paineliitäntä (A) Imuliitäntä Sisempi paineliitäntä (B) Ulompi paineliitäntä (A) Imuliitäntä Sisempi paineliitäntä (B) A F2 B Myötäpäivään pyörivän pumpun liitäntäpää B F2 Vastapäivään pyörivän pumpun liitäntäpää A Virtaus kierrosluvun funktiona (teoreettiset arvot ) Pumpun kierrosluku [r/min] F2-53/53 virtaus [l/min] Aukko A Aukko B Yhteensä (A + B) Huom. 42/42 arvot ovat 80% 53/53 arvoista 70/70 arvot ovat 130% 53/53 arvoista F2-70/35 virtaus [l/min] Aukko A Aukko B Yhteensä(A + B) Huom. 55/28 arvot ovat 80% 70/35 arvoista Akselimomentti paineen funktiona (teoreettiset arvot ) Paine [bar] F2-53/53 momentti [Nm] Aukko A Aukko B Yhteensä (A + B) Huom. 42/42 arvot ovat 80% 53/53 arvoista 70/70 arvot ovat 130% 53/53 arvoista F2-70/35 momentti [Nm] Aukko A Aukko B Yhteensä (A + B) Huom. 55/28 arvot ovat 80% 70/35 arvoista 40 Parker Hannifin

41 Asennusmitat Kaksipiiripumppu F2 - Kiinteä kierrostilavuus Paineliitännät (R3/4") Imuliitäntä F2 B Arvioitu painopiste Myötäpäivään pyörivä Vastapäivään pyörivä B /-0 Ura-akseli Spline B8x32x36 (ISO 14/DIN 5462) Tilaustiedot Esimerkki: F2-pumppukoko [cm 3 /r] 42/42 53/53 55/28 70/35 70/70 Pyörimissuunta L Vastapäivään pyörivä R Myötäpäivään pyörivä F2-53/53 - L Ø33 +0/-0.1 Ø34.9 Ø80 (+0/-0,013) Vakiomallit Mallimerkintä Tilausnumero F2-42/42-R F2-42/42-L F2-53/53-R F2-53/53-L F2-55/28-R F2-55/28-L F2-70/35-R F2-70/35-L F2-70/70-R F2-70/70-L M12x24 F2plus_install_GB.eps Huomaa! - Kiristä tarkastustulppa ennen käynnistystä momenttiin Nm. - Liitäntäpää on vaihdettava pyörimissuunnan muuttamiseksi. HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

42 Sisältö F3-pumppu F3-pumppu - Kiinteä kierrostilavuus Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Tekniset tiedot...43 Pumpun halkileikkauskuva...43 BPV-F3 vapaakiertoventtiilit 12 ja 24 VDC...43 Asennusmitat F3-81 ja Paineliitännät Vakiomallit Toimintakaavio ja vaatimukset...46 Toimintakaavio pumpun kytkemiseksi...46 Reunaehtoja...46 Liitännät...46 Imuliittimet Asennus ja käynnistys Parker Hannifin

43 Tekniset tiedot F3-pumppu - Kiinteä kierrostilavuus F3-81 ja -101, ISO F3-koot Kierrostilavuus [cm 3 /r] Maks. virtaus 1) [l/min] 350 barin paineella 163 3) 185 3) 400 barin paineella Suurin käyttöpaine [bar - jatkuva hetkellinen Pumpun kierrosluku [r/min] - kevennetty pumppu (alhainen paine) maks. kierr.luku 350 barin paineella 2)) ) ) - maks. kierr.luku 400 barin paineella 2) ) Pumpun momentti 1) [Nm] 350 barin paineella barin paineella Suurin ottoteho [kw] - jatkuva hetkellinen 4) Paino [kg] BPV-F3 vapaakiertoventtiilit 12 ja 24 VDC Ilman hätäajopainiketta Vapaakiertoventtiili, tyyppi BPV-F3 Suurin jatkuva työpaine 350 bar hetkellinen 400 bar Kelan jännite 12 ja 24 VDC, Tehontarve 14 W Työtila Magneetti kytkettynä: Kev.venttiili kiinni Tarvikkeet / Varaosat. Ks sivu 64 Venttiili on symmetrinen ja sitä voidaan kääntää tarvittaessa 180 asennuksen mahdollistamiseksi. Venttiili voidaan kytkeä päälle ja pois magneettiventtii-lillä vain alhaisessa järjestelmäpaineessa (alle 20 bar). 1) Teoreettiset arvot 2) Tulopaineella 1,0 bar (abs.) ja mineraaliöljyllä, jonka viskositeetti 30 mm 2 /s (cst) 3) 2 1 / 2 " (63 mm) imulinjalla 2" (50 mm) imulinjalla: F1-81 maks r/min (q 120 l/min); F1-101 maks r/min (q 120 l/min) 4) Maks. 6 sekuntia minuutin käytön aikana. Huom: Äänitasot - ota yhteys Parker Hannifiniin. Pumpun halkileikkauskuva Akseli 5. Hammaskehä 9. Liitäntäpää 13. Vapaakiertoventtiilit 2. Akselitiiviste 6. Rummun tuki 10. Asema-anturi 3. Laakeri 7. Mäntä ja männänrengas 11. Paineilmasylinteri 4. Kotelo 8. Sylinterirumpu 12. Paineilmaliitin 43 Parker Hannifin

44 (28) Luettelo HY /FI Asennusmitat F3-pumppu - Kiinteä kierrostilavuus F3-81 ja -101 Myötäpäivään pyörivä Paineaukko ISO 228 G1" Imuaukko Ø13 (±0,25) 4x Ø26 4x ±10 (93) 217, ,5 Arvioitu painopiste Ura-akseli B8x32x36 (DIN 5462) 35 Ø34,9 (+0/-0,1) Ø80 (-0,03/-0,006) Paineliitännät F3 Pumppukoko Paineaukko 1) -81 1" " 1) R-kierre (ei sisällä liitintä). Vakiomallit Mallimerkintä Tilausnumero 24 VDC Tilausnumero 12 VDC F3-81-R F3-101-R HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

45 Asennusmitat F3-pumppu - Kiinteä kierrostilavuus F3-81 ja -101 Vastapäivään pyörivä Ø13 (±0,25) 4x Imuaukko 53 8, Paineaukko ISO 228 G1" Ø26 4x ±10 (93) 217, Arvioitu painopiste Ura-akseli B8x32x36 (DIN 5462) 35 Ø34,9 (+0/-0,1) Ø80 (-0,03/-0,006) Paineliitännät F3 Pumppukoko Paineaukko 1) -81 1" " 1) R-kierre (ei sisällä liitintä). Vakiomallit Mallimerkintä Tilausnumero 24 VDC Tilausnumero 12 VDC F3-81-L F3-101-L HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

46 Toimintakaavio ja vaatimukset Toimintakaavio pumpun kytkemiseksi F3-pumppu - Kiinteä kierrostilavuus 12 tai 24 Kojetaulussa oleva kytkin Moottoriulosoton rpm tarkistus Alle 1000 rpm KYLLÄ Tarkista paineilman paine 5 bar OK, <5 bar ei OK Ohjaus paineilma venttiililtä (sama osa kuin perinteisen vaihteisto PTOn yhteydessä). Asemaanturi tarkistaa kytkentärenkaan asennon Kyllä Asemaanturin mukaan kytkin oikeassa asennossa Yli 1000 rpm moottoriulosotossa, EI ohjausta Paineilman paine < 5 bar No Air to the F3 pump, this is to secure enough forces over clutch Reunaehtoja Maksimi ulosoton rpm, jolla F3 pumppu voidaan aktivoida (maksimi rpm pumpun kytkemiseksi on 1000 rpm) Paineilman syöttö > 5 bar ennen pumpun kytkimen ohjausta EI Ei sähköistä ohjausta vapaakiertoventtiilille, ei hydraulienergiaa pumpulta Sähköinen ohjaus vapaakiertoventtiilille Hydraulienergia F3 pumpusta +VDC (brown) Liitännät Signaali 12 tai 24 V kytkentätilan tarkistamiseksi: kytkeytynyt / ei-kytkeytynyt Deutsch DTM 04-3P + out M065 PNP out (yellow) -VDC (blue) Rz Ohjaus 5-8 bar Kytke / irroita 6 mm putki Ohjaus 12 tai 24 V vapaakiertoventtiili aktiivinen / ei-aktiivinen Kela: Deutsch vastaliitin DT06-2S (mukana) 46 Parker Hannifin

47 Sisältö VP1-pumppu VP1-pumppu - Säädettävä kierrostilavuus 8 Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Tekniset tiedot...48 VP1-45/-75:n halkileikkauskuva...48 Asennusmitat VP1-045 ja LS-säädin VP1-45/ Tandemasennus VP1-045/ VP1-095, -110 ja -130 Halkileikkauskuva ja LS Säädin...51 Asennusmitat VP1-095/-110/ Tilaustiedot ja vakiomallit...53 VP1 kuormantuntevassa järjestelmässä...53 Järjestelmien vertailu...53 Vakiomallit...53 LS kuormantunteva säätötoiminto...54 Asetukset ja signaalipaineen rajoitus...54 Imuliittimet Asennus ja käynnistys VP Parker Hannifin

48 Tekniset tiedot VP1-pumppu - Säädettävä kierrostilavuus Pumppukoko VP Suurin kierrostilavuus [cm 3 /r] Suurin paine [bar] - jatkuva hetkellinen 1) Massan hitausmomentti J [kgm 2 ] 0, , , , ,00690 Nopeus itseimevänä 2) [r/min] - 2" imulinja, maks / 2 " imulinja, maks " imulinja, maks Maks. nopeus virtaus vapaakiertoventtiilin kautta (1/min) Säätimen tyyppi LS Akselit DIN 5462 Asennuslaippa ISO Paino (mkl säädin) [kg] 27 1) Maks. 6 sekuntia 1 min. käytön aikana. 2) 1,0 barin (abs.) tulopainella mineraaliöljyllä, viskositeetti 30 mm 2 /s (cst). VP1-45/-75:n halkileikkauskuva 1. Imuaukko 2. Ilmanpoistotulppa 3. Palautusjousi 4. Säädin 5. Säätömäntä (toinen kahdesta) 6. Vinolevy 7. Vinolevyn laakeri 8. Peitekansi 9. Ura (tandemasennusta varten) 10. Laakeriholkki 11. Mäntä (venttiililevyä varten) 12. Venttiililevy 13. Sylinterirumpu 14. Rumpupesä 15. Ilmanpoistotulppa 16. Mäntä ja liukukenkä 17. Pidätinlevy 18. Laakeripesä 19. Kartiorullalaakeri 20. Akselitiiviste ja pidin 21. Käyttöakseli VP1 cross section 48 Parker Hannifin

49 Asennusmitat VP1-pumppu - Säädettävä kierrostilavuus VP1-045 ja maks. (Myötäp.) 73 maks. (Vastap.) 107 max 46 min "Ylempi" ilmanpoistotulppa 73 min 56 11,8 27,8 1, Ø34,9 Ø80 (+0/-0,013) 71 max max 20 max 132 max Pumpun painopiste Ilmanpoistotulppa 256, ,5 55 Ura-akseli Spline B8x32x36 (ISO 14/DIN 5462) Mittausliitäntä paineliitäntä R1/4" (Vastapäivään pyörivä) Imuliitäntä; R1 1/4" Mittausliitäntä tuloaukko; R1/4" 43 Paineliitäntä R1" (Vastapäivään pyörivä) LS T Säätimen vuotoliitäntä (R 1/4") 9 Mittausliitäntä paineliitäntä R1/4" (Myötäpäivään pyörivä) Paineliitäntä; R1" (Myötäpäivään pyörivä) LS-Liitäntä LS (R 1/4") M12x24 TÄRKEÄÄ! Säätimen T-liitäntää ei ole kytketty sisäisesti pumpun pesän kautta. Siksi säätimen T -aukon ja hydraulisäiliön välille on vedettävä ulkoinen letku. HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin

50 Tekniset tiedot VP1-pumppu - Säädettävä kierrostilavuus LS-säädin VP1-45/75 LS-liitäntä R1/4") A Säätimen vuotoliitäntä (R1/4") Maksimipaineen säätö (1 kierros = 55 bar) O-rengas (x6) Vaimennuskuristus (vastap. pyörivä) LS T (Säätömäntään 1) (Säätömäntään 2) A Päältä katsottuna Valmiuspaineen säätöruuvi ( p) (1 kierros = 5 bar) Myös silloin kun tandemyhdistelmä on asennettu erilliselle kannattimelle (esim. kardaanikäytössä), on pumppujen takapäät tuettava erillisellä tukikannattimella. Signaalipaineenrajoitus Alta katsottuna Vaimennuskuristus (myötäp. pyörivä) Säätöjousi Läpileikkaus Kuva 2. LS-säädin. Venttiililuisti Tandemasennus VP1-045/075 (läpimenevällä akselilla) VP1-pumpussa on läpimenevä akseli, mikä mahdollistaa apupumpun (esim. kierrostilavuu deltaan kiinteän F1:n) asentamisen VP1-pumpun perään muunnossarjan avulla (kuva 3). Huom! Kahden pumpun tandemasennuksen voiman ulosottoon aiheuttama taivutusmomentti ylittää yleensä voiman ulosoton sallitun momentin. Vaurioiden välttämiseksi lisäpumppu on tuettava vaihteistoon kiinnitetyllä kannattimella (kannatinta ei saa kiinnittää kuorma-auton alustaan). Leikkaus A A LS_block_GB.eps Kuva 3. Muunnossarja (tuotenro ) tandemasennukseen. TÄRKEÄÄ! Pyydä lisätietoja Parker Hannifinilta jos harkitset kahden VP1-pumpun asentamista peräkkäin. 50 Parker Hannifin

51 T T Luettelo HY /FI Tekniset tiedot VP1-pumppu - Säädettävä kierrostilavuus VP1-095, -110 ja -130 Halkileikkauskuva 1. Akselitiivisteet Rullalaakeri 3. "Ylempi" ilmaustulppa 4. Vinolevylaakeri 5. Paineenrajoituksen säätöruuvi 6. Paine-eron säätöruuvi 7. LS-Säädin 8. Mäntä liukukenkineen 9. Ylempi säätömäntä (pumpunpaine) 10. Neulalaakeri 11. Pumpunakseli 12. Akselitiivisteen vuotoreikä 13. Alempi ilmaustulppa 14. Laakeripesä (etupää) 15. Vinolevy 16. Pidätinlevy 17. Alempi säätömäntä (säädinpaine) 18. Sylinterirumpu 19. Venttiililevy 20. Pumpunrunko LS Säädin VP1-095, -110 ja Järjestelmän paineensäätöruuvi (1 kierros = 140 bar) lukitusmutteri 2. Säätöruuvi 1:sen Säiliöliitäntä suoraan säiliöön R ¼ " Vaihtoehtoinen LS liitäntä 9 LS T LS - liitäntä R ¼ " LS 3. Perussäätö (säädetty tehtaalla) VP1_095_control_section.ai 4. Paine-eron säätöruuvi, säädetty 25 bar (1 kierros = 17 bar) VP1-095/130 pumpun säätimen poikkileikkaus 5. Lukitusmutteri osalle 4 Säätimen liitännät. HUOM: Kun valmiuspaine- tai maksimipaineasetusta on muutettu, käytä aina jotakin toimintoa ennen arvon lukemista. Osa Työkalu / koko 1 Kuusiokoloavain / 4 mm 2 Kiintoavain / 13 mm 3 ÄLÄ KOSKE 4 Kiintoavain / 27 mm 5 Kiintoavain / 27 mm 51 Parker Hannifin

52 Asennusmitat VP1-pumppu - Säädettävä kierrostilavuus VP1-095/-110/ , Mittausliitin M (R ¼ ") Järjestelmänpaine A Ylempi ilmaustulppa R ¼ " (ei valmiiksi kiristetty) Pyörimis-suunta (nuoli ilmoittaa tässä oikeakätisyyden) 12 8,5 142,5 97,5 117,5 Ø80 (+0/-0,013) 101 Vuotoreiän peitelevy (akselitiiviste) Ø12,5 (x4) 104 A Alempi ilmaustulppa R ¼ " 113 1,85 28,8 44 Ø34,9 Painopisteen asema HUOM: Imuliitin on tilattava erikseen. Ks. luku 11. Säätimen liitännät T R ¼ Vaihtoehtoinen LS liitäntä Tärkeää! Säätimen vuotoliitäntä on aina kytkettävä säätimen T-liitännästä suoraan säiliöön. Ei pumpun rungon kautta M12x24 Imuliitäntä Mittausliitin M (R ¼ ") Järjestelmänpaine 2 x M12 syvyys 17, kannakkeen kiinnittämiseksi LS-liitäntä R 1 / 4 " Ura-akseli B8x32x36 (ISO 14/DIN 5462) Paineliitäntä R 1 " x M12 syvyys 17, kannakkeen kiinnittämiseksi Paineliitännät R 1 " M8x19 (x4); Os.halk 55 5 Imuliitäntä Poikkileikkauskuva A-A vasenkätisestä pumpusta Poikkileikkauskuva A-A oikeakätisestä pumpusta 52 Parker Hannifin

53 Järjestelmätiedot Tilaustiedot Esimerkki: VP L VP1-pumppukoko 045, 075, 095, 110 tai 130 Pyörimissuunta L Vastapäivään pyörivä R Myötäpäivään pyörivä HUOM! Haluttu pyörimissuunta on ilmoitettava tilauksen yhteydessä, sillä sitä ei voida muuttaa jälkikäteen. VP1-pumppu - Säädettävä kierrostilavuus Vakiomallit Mallimerkintä Tilausnumero No Paint Tilausnumero Black Paint VP1-045-R VP1-045-L VP1-075-R VP1-075-L VP1-095-R VP1-095-L VP1-110-R VP1-110-L VP1-130-R VP1-130-L VP1 kuormantuntevassa järjestelmässä Kuormantuntevassa hydraulijärjestelmässä VP1- pumppu tuottaa kullakin hetkellä kytkettynä olevien toimintojen tarvitseman virtauksen. Tämän ansiosta energiankulutus ja lämmönmuodostus ovat huomattavasti pienemmät vastaavissa olosuhteissa käytettyyn, kierrostilavuudeltaan kiinteään pumppuun verrattuna. Kaaviossa 1 on esitetty tehontarve (virtaus x paine) vakiovirtausjärjestelmässä käytettävälle, kierrostilavuudeltaan kiinteälle pumpulle. Paine Kulmateho Kaaviosta 2 nähdään voimakkaasti alentunut tehontarve kuormantuntevassa järjestelmässä, jossa on kierrostilavuudeltaan säädettävä pumppu, esim. VP1. Molemmissa tapauksissa pumpun paine on hieman korkeampi kuin mitä vaaditaan raskaimmalla kuormalla ('Kuorma 2'), mutta VP1 tarvitsee huomattavasti pienemmän virtauksensa vuoksi ainoastaan tehon, joka on merkitty varjostetulle alueelle 'Kuormateho'. Vakiovirtausjärjestelmässä ylimääräinen hydrauliöljy johdetaan säiliöön ja vastaava teho, ( Hukkateho ), on lämpöhäviötä. Paine Kulmateho p Max p Max p Kuorma Kuorma 1 Kuorma 2 Hukkateho p Kuorma Kuorma 1 Kuorma 2 Hukkateho Kuorma 3 9 Kuorma 3 Q Kuorma 1-3 Q Max Virtaus Q Kuorma 1-3 Q Max Virtaus Kaavio 1. Vakiovirtausjärjestelmä; kierrostilavuudeltaan kiinteä pumppu Kaavio 2. Kuormantunteva järjestelmä; kierrostilavuudeltaan säädettävä pumppu (VP1) Järjestelmien vertailu Järjestelmä Vakiovirtaus Kuormantunteva Pumppu Kiinteä kierr. VP1 säädettävä kierr. Pumpun ohjaus Vain paine Paine ja virtaus Kuormitus* Tietty vaikutus Ei vaikutusta Energiankulutus Suuri Pieni Lämmönmuodostus Suuri Pieni * Useita virtaukseltaan ja paineeltaan erilaisia kuormia kytkettyinä samanaikaisesti; ks. yllä olevat kaaviot. 53 Parker Hannifin

54 Järjestelmätiedot VP1-pumppu - Säädettävä kierrostilavuus Asetukset Signaalipaineen rajoitus Pumppukoko Tehdasasetus [bar] Maksimipaine hetkellinen [bar] VP1-045/ VP1-095/110/ Standby-paine Pumppukoko Tehdasasetus [bar] LS kuormantunteva säätötoiminto Ks. hydraulikaavio. Suuntaventtiilin luistille esivalittu 'avautuma' vastaa työtehtävän tiettyä virtausta. Tämä virtaus aiheut taa puolestaan paine-eron ( p) luistiin ja samalla paine-eron pumpun painepuolen ja LS-johdon välille. Kun paine-ero pienenee (esim. venttiililuisti aukeaa lisää), pienenee myös p ja LS-säätimen luisti liikkuu vasemmalle. Tällöin säätömäntien paine laskee ja pumpun kierrostilavuus kasvaa. Pumpun kierrostilavuuden kasvu lakkaa, kun asetettu p saavutetaan ja venttiililuistiin vaikuttavat voimat tasaavat toisensa. Jos LS-säädin ei anna signaalipainetta (esim. kun ohjausventtiili on neutraaliasennossa), pumppu tuottaa vain virtauksen, joka tarvitaan signaalipaineen jousella asetetun standby-paineen ylläpitämiseen. Minimiarvo [bar] Maksimiarvo [bar] VP1-045/ VP1-095/110/ Asetuksella (25 bar) saadaan yhdessä kuvan 2 mu kaisten vakiokuristusten kanssa yleensä hyvät ohjausominaisuudet suuntaventtiilille ja lisäksi vakaa hydraulijärjestelmä, jossa ei esiinny painevaihteluita. Lisätietoja saat Parker Hannifinilta. Hydraulikaavio, VP1-45/75. Työtoimintoon A B Hydraulikaavio, VP1-095/-110/-130. Työtoimintoon A B T P 1 T P 1 LS P 2 LS P Min 7 7 Min 5 Säätömäntä 1 Säätömäntä 2 Max Säätömäntä Max T T 1. Kuormantunteva suuntaventtiili 2. LS-kuristin (1,0 mm) 3. Mittariliitäntä 4. Signaalipaineen säätöruuvi 5. Järjestelmävaimennuksen kuristus (2,0 mm) 6. Kuristus paluujohdossa (0,6 mm) 7. p-säätö 8. Kiinteä vaimennuskuristin 9. Kuristus vuotolinjassa (0,6 mm) 1. Kuormantunteva suuntaventtiili 2. LS-kuristin (0,8 mm) 3. Mittariliitäntä 4. Signaalipaineen säätöruuvi 5. p-säätö 6. Kiinteä vaimennuskuristin 7. Kuristus vuotolinjassa (1,2 mm) 54 Parker Hannifin

55 Yleistä BLA Yleistä Syöttöyksikön ansiosta on helppo rakentaa suljettuja hydraulijärjestelmiä. Tällaisissa järjestelmissä voidaan: Välttää erillinen, venttiilein varustettu syöttöpumppu helppo asennus, edullinen hinta Hyödyntää suurempaa pumpun kierroslukua itseimemiskyky ei rajoita Käyttää pieniä öljysäiliöitä vaahtoamisvaaran lisääntymättä Suljetuissa hydrostaattisissa voimansiirroissa käytetään normaalisti erillistä pumppua jäähdytettävän ja suodatettavan öljyn vaihtamiseksi pääpiirissä. Näihin järjestelmiin sisältyy myös syöttöpaineventtiili, jonka tehtävän on ylläpitää tiettyä ylipainetta järjestelmän matalapainepuolella. BLA4-syöttöyksiköllä saadaan samat toiminnot helpommin ja edullisemmin. Syöttöyksikössä ei ole liikkuvia osia eikä se sen vuoksi vaadi mekaanista käyttöyksikköä. BLA-syöttöyksikkö Sovellukset Puhallinkäyttö Potkurikäyttö Generaattorikäyttö Pumppukäyttö Öljynjäähdytys Hydraulijärjestelmässä tarvitaan yleensä öljynjäähdytintä; jäähdytin johtaa pois osan pääpiirissä muodostuneesta lämmöstä. Pumpun maksimivirtaukselle mitoitettu jäähdytin on asennettava moottorin ja BLA-yksi kön väliseen paluujohtoon. ejektori säiliöstä imusuutin Kuvaus Suljetussa hydrostaattisessa voimansiirrossa syöttöpumppu rakennetaan usein yhteen pääpumpun kanssa pumpun ja moottorin tilavuushäviöiden kompensoimiseksi. Se varmistaa myös riittävän ensiöpaineen kavitaation estämiseksi. BLA-syöttöyksikkö korvaa syöttöpumpun monissa sovelluksissa, jossa seuraavat ehdot täyttyvät: - pumpun suurimman ja pienimmän virtauksen välinen suhde ei ole yli 2:1 - järjestelmäpaine muuttuu asteittain ilman tiheitä ja korostuneita paineiskuja - pumpun ja syöttöyksikön välinen letku on suhteellisen lyhyt BLA-syöttöyksiköstä on kaksi kokoa - BLA 4 (maks. 160 l/min pumppuvirtauksille) - BLA 6 (maks. 400 l/min pumppuvirtauksille) pumpun imupuolelle suodattimeen suodattimesta säiliöön moottorin paluupuolelta BLA-syöttöyksikön läpileikkaus Syöttöyksikön asennus T-linja 9 10 Syöttöosa Syöttöosa sisältää ejektorin, johon hydraulimoottorista tuleva paluuvirtaus johdetaan. Ejektorit on tarkoitettu järjestelmiin, joissa paluuvirtaus on pääosin yhtä suuri kuin pumpun virtaus. Paluuvirtauksesta poistetaan noin 10% ennen ejektoria. Kierrosta poistettu öljy sekä pumpun ja moottorin vuotoöljy johdetaan säiliöön suodattimen ja mahdollisen jäähdyttimen kautta. Paluuvirtauksen energia käytetään öljyn imemiseksi takaisin säiliös tä ja paineen muodostukseen pumpun imulinjaan. Syöttöyksikössä on liitäntäaukot pumpun ja moottorin vuotoliitännöille. T-linja johtaa noin 10% päävirtauksesta paluusuodattimen läpi, ennen kuin öljy virtaa säiliöön. Lisätietoja, ks. tekninen luettelomme BLA boost unit HY /UK 1 1. Pumppu 2. Moottori 3. Syöttöyksikkö (sis. ejektorin ja imusuuttimen) 4. Suodatin Paineenrajoitusventtiili 6. Täysvirtaussuodatin (tarvittaessa) 7. Säiliö 2 55 Parker Hannifin

56 Asennusmitat Imuliittimet Liittimet sarjan F1, T1, F2, F3 ja VP1-095, -110 ja -130 pumpuille Imuliitin sisältää suoran, 45, 90 tai 135 imuliittimen, kaksi kiristintä, kaksi kuusiokoloruuvia ja O-renkaan. Imuliitin Kuusiokoloruuvi Kiristin HUOM: Imuliitin on tilattava erikseen (ei toimiteta pumpun mukana). Oikean imuliittimen valitsemiseksi ks. luku 2. ( sivut ) Imuliittime VP1-045/075 ks. sivu 57 Suora imuliitin sarjan F1, T1, F2, F3, VP1-095/-110/-130 Tilausnumero A mm B mm ØC dia. mm (in.) ) (1 1 / 2 ") ) (2") ) (2 1 / 2 ") ) (3") Suora liitin C A 45 -liitin C B O-rengas 19,5 45 -imuliitin sarjan F1, T1, F2, F3, VP1-095/-110/-130 Tilausnumero A mm B mm ØC dia. mm (in.) ) (1 1 / 4 ") ) (1 1 / 2 ") ) (2") ) (2 1 / 2 ") ) (3") liitin A C B 19,5 90 -imuliitin sarjan F1, T1, F2, F3, VP1-095/-110/-130 A Tilausnumero A mm B mm ØC dia. mm (in.) ) (1 1 / 2 ") ) (2") ) (2 1 / 2 ") ) (3") 145 -imuliitin sarjan F1, T1, F2, F3, VP1-095/-110/ liitin B 19,5 C Tilausnumero A mm B mm ØC dia. mm (in.) (2") 1) Sopii sarjaan F ) Sopii sarjaan F1-41,-51,-61,-81, ) (3 kiristin ja 3 ruuvia) A Varaosat Lisäpuristimien osat: puristimet, kuusiokoloruuvit ja O-rengas Tilausnumero Lisäpuristimet BPV-asennukseen Tilausnumero B 19,5 56 Parker Hannifin

57 Asennusmitat Liittimet Sopivia imuliittimiä F1 ja VP1-045/-075 pumpuille iloissa on BSP ( R ) kierreliitännät HUOM: Imuliitin on tilattava erikseen (ei toimiteta pumpun mukana). Oikean imuliittimen valitsemiseksi ks. luku 2. ( sivut 13 ja 15 ) 45 -imuliitin Tilausnumero ØA ØB inch C mm BSP 1" 1) 2" BSP 11/4" 2" BSP 11/4" 21/2" 18 1) Ei VP1-045/-075 pumpuille ØB ØA 13 C 90 -imuliitin Tilausnumero ØA ØB inch C mm BSP 1" 1) 2" BSP 11/4" 2" 18 1) Ei VP1-045/-075 pumpuille ØB VP1-045 ja -075 pumpun liitinsarjat Paineliitin ØA Nipplar_ny.eps C 45 imuliitinsarjat Tilausnumero C 1 ØC 2 inch A mm B mm BSP 3/ BSP 1 * 2 1/ * Yli 100 l/min C 2 C 1 A 45, säädettävä imuliitin B Parker Hannifin

58 Ilman hätäajopainiketta Luettelo HY /FI Sisältö Apuventtiilit Käsikäyttöisellä hätäajopainikkeella varustettuna Apuventtiilit Vapaakierto-, kevennysventtiilit sarjan F1-, F2-, T1- ja VP1-pumpuille Sisältö Sivu Vapaakiertoventtiilit Tekniset tiedot...59 BPV-F1 ja -BPV-T1 vapaakiertoventtiilit...59 BPV-F1 ja -BPV-T1 vapaakiertoventtiilit ilman hätäajopainiketta...60 BPV-F1 ja -BPV-T1 vapaakiertoventtiilit Bypass-ventil käsikäyttöisellä hätäajopainikkeella varustettuna...60 BPV-F2 vapaakiertoventtiilit...61 Tilaustiedot ja mittakuvat...62 BPV-F2 vapaakiertoventtiilit ilman hätäajopainiketta...62 BPV-F2 vapaakiertoventtiilit käsikäyttöisellä hätäajopainikkeella varustettuna...63 BPV-F1, -T1, -F2 ja -F3 Tarvikkeet / Varaosat...64 BPV-L- putkistoon asennettava kevennys venttiili...65 BPV-VP1- kevennysventtiili Parker Hannifin

59 Tekniset tiedot Apuventtiilit BPV-F1-ja -BPV-T1 vapaakiertoventtiilit Venttiiliä käytetään lähinnä sovelluksissa, joissa pumppu on asennettu moottorivoimanottoon. Venttiilin on oltava virrattomana siirtoajon aikana, kun F1-pumppu on kytkettynä ja moottoria käytetään maksimikierroksilla; hydraulijärjestelmää ei ole mitoitettu muussa tapauksessa syntyvälle suurelle öljyvirtaukselle. Venttiili vähentää merkittävästi hydraulijärjestelmän häviöitä siirtoajon aikana. Venttiili asennetaan suoraan pumpun liitäntäpäähän banjoliittimellä (painepuoli) ja holkilla (imupuoli); ks. oikealla oleva kuva. Venttiili on symmetrinen ja sitä voidaan kääntää tarvittaessa 180 asennuksen mahdollistamiseksi. Venttiiliä voidaan käyttää sekä myötä- että vastapäivään pyörivissä pumpuissa. Venttiili voidaan kytkeä päälle ja pois magneettiventtiilillä vain alhaisessa järjestelmäpaineessa (alle 20 bar). TÄRKEÄ TIETÄÄ! - Jäähdytysvirtauksen varmistamiseksi järjestelmän läpi on erillinen vuotolinja kytkettävä kevennysventtiilin tyhjennysliittimen välille (näkyy oikealla olevassa räjäytyskuvassa) suoraan säiliöön ylhäällä oikealla olevan hydraulikaavion mukaisesti. - Banjoliittimen on kiristettävä ensin (momenttiin 50 Nm), sen jälkeen kuusiokoloruuvit. Esiohjattu vastaventtiili F1-pumppu Magneettiventtiili Venttiiliryhmä Kaavio - vapaakiertoventtiilit Imuliitin Kiristin (x2) O-rengas (x3) Pumpun tuloaukko Välikeholkki Vuotoaukko Suuntaventtiili (avoin keskiasento) (Ulkoinen vuotolinja) BSP 1" (BSP 3/4") Paineliitin Venttiilipesä 39 (39) (F1 liitäntäpää) Pumpun paineaukko q O-rengas (x2) Parker Hannifin

60 Tilaustiedot ja mittakuvat BPV-F1 ja -BPV-T1 vapaakiertoventtiilit Ilman hätäajopainiketta Vapaakiertoventtiili, tyyppi Suurin jatkuva työpaine hetkellinen Kelan jännite (valinnainen) Tehontarve Työtila BVP-F1-25:stä -101:een ja BPV-T1-81:stä.121:een 350 bar 400 bar 24 VDC, (12 VDC) 14 W Magneetti kytkettynä: Kev. venttiili kiinni Liitin (mukana) BPV-F1, BPV-T1 Kelan jännite 24 VDC 12 VDC 24 VDC 12 VDC Vuotoliitinsarja F1-025 Vuotoliitinsarja muut F1, T1 ja F Sisältää vuotoliittimen tiivisterenkaan ja kuristimen Sisältää vuotoliittimen ja tiivisterenkaan Vapaakierto-venttiili Tuotenumero ) Kiristysmomentti paineliittimelle F1- ja T1- koolle F1-25, -41, -51, -61 ja T1-81 F1-81, -101 ja T1-121 Kiristysmomentti 1) 50 Nm 100 Nm Sisältää vuotoliittimen tiivisterenkaan ja kuristimen Sisältää vuotoliittimen ja tiivisterenkaan Tulpattu tyhjennysliitäntä; R1/4" Kiristin (x2) Kuusiokoloruuvi (x2) Huom: Mitat venttiilille BPV-F1-81 (suluissa venttiilille BPV-F1-25 ). BPV-F1 asennus. 105 (103) 110 (109) TÄRKEÄÄ! Kiristä paineliitin aina ennen kuusiokoloruuveja. Ks. myös taulukko vasemmalla. BPV-F1 ja -BPV-T1 Bypass-ventil Käsikäyttöisellä hätäajopainikkeella varustettuna Vapaakiertoventtiili, tyyppi Suurin jatkuva työpaine hetkellinen Kelan jännite Tehontarve Työtila BPV-F1, BPV-T1 Kelan jännite Magneettiventtiili Vapaakierto-venttiili Tuotenumero F1- ja T1- koolle 24 VDC F1-25, -41, -51, -61 ja T VDC F1-81, -101 ja T1-121 Vuotoliitinsarja F1-025 Vuotoliitinsarja muut F1, T1 ja F2 1) Kiristysmomentti paineliittimelle BVP-F1-25:stä -101:een ja BPV-T1-81:stä.121:een 350 bar 400 bar 24 VDC 14W Magneetti kytkettynä: Kev. venttiili kiinni Kiristysmomentti 1) 50 Nm 100 Nm Tulpattu tyhjennysliitäntä; R1/4" Kiristin (x2) Kuusiokoloruuvi (x2) Liitin (mukana) 105 (103) Venttiilipesä Venttiilipesä Magneettiventtiili Huom: Mitat venttiilille BPV-F1-81 (suluissa venttiilille BPV-F1-25 ). BPV-F1 asennus hätäajopainikkeella. Käsikäyttöinen hätäajopainike 110 (109) TÄRKEÄÄ! Kiristä paineliitin aina ennen kuusiokoloruuveja. Ks. myös taulukko vasemmalla. 60 Parker Hannifin

61 Tekniset tiedot BPV-F2 vapaakiertoventtiilit Kevennysventtiilillä varustettua F2- kaksoispump pua voidaan käyttää sovelluksissa, joissa pumppu käy jatkuvasti, ts. kun pumppua käytetään kampiakselilla nivelakselin välityksellä tai kun se on asennettu voimanottoon. Venttiiliä voidaan käyttää tilapäisesti myös silloin, kun pumpun toista hydraulipiiriä ei tarvita; tämä pienentää tehohäviöitä, sillä virtausta ei pakoteta putkien ja keskiasennoltaan avoimien venttiilien läpi. Venttiilin on oltava virrattomana siirtoajon aikana, kun F2-pumppu on kytkettynä ja moottoria käytetään maksimikierroksilla; hydraulijärjestelmää ei ole mitoitettu muussa tapauksessa syntyvälle suurelle öljyvirtaukselle. BPV-venttiili yhdistää lähtö- ja tuloaukot ja vain pieni osa virtauksesta menee pääjärjestelmän läpi säiliöön. Venttiili asennetaan suoraan pumpun liitäntäpäähän banjoliittimillä. Koska BPV-venttiili on symmetrinen, sitä voidaan kääntää 180 asennuksen helpottamiseksi. Sitä voidaan käyttää sekä myötä- että vastapäivään pyörivissä pumpuissa. Venttiilin saa kytkeä päälle ja pois ainoastaan alhaisessa järjestelmäpaineessa (alle 20 bar) magneettiventtiilin avulla. Apuventtiilit F2 kaksipiiripumppu A B Esiohjattu vastaventtiili BPV-F2 Magneettiventtiili (24 tai 12 VDC) Suuntaventtiilit Ulkoinen vuotolinja Hydraulikaavio (järjestelmä vapaakiertoventtiilillä; esimerkki). BPV_F2plus_schem_GB.eps TÄRKEÄ TIETÄÄ! - Jäähdytysvirtauksen varmistamiseksi järjestelmän läpi on erillinen vuotolinja kytkettävä kevennysventtiilin tyhjennysliittimen välille (näkyy oikealla olevassa räjäytyskuvassa) suoraan säiliöön ylhäällä oikealla olevan hydraulikaavion mukaisesti. - Banjoliittimen on kiristettävä ensin (momenttiin 50 Nm), sen jälkeen kuusiokoloruuvit Parker Hannifin

62 Tilaustiedot ja mittakuvat Apuventtiilit BPV-F2 vapaakiertoventtiilit Ilman hätäajopainiketta Vapaakiertoventtiili, tyyppi Suurin jatkuva työpaine hetkellinen Kelan jännite (valinnainen) Tehontarve Työtila BPV-F2 350 bar 400 bar 24 VDC, (12 VDC) 14 W (kukin magneetti) Magneetti kytkettynä: Kev. venttiili kiinni 1 -BPV-F2 Venttiilisarja Kuusiokoloruuvi2) Banjoliitin (x2) 1) 2 - Imuliitinsarja Imuliitin 2) Kiristin (x2) 2) Vuotolinja (ei sis.) kytketään suoraan säiliöön Bypassventil 1) BPV-F2, Kelan jännite 24 VDC 12 VDC Tuotenumero F1-koolle Kiristysmomentti 3) Alla från 42/42 50 Nm till 70/70 O-rengas 2) Tyhjennysliitin 1) (R1/4") Tiivistelevy 1) 1) BPV-F2 venttiilisarja sisältää räjäytyskuvaan 1 :llä merkityt osat. 2) Imuliitinsarjaa (räjäytyskuvan osat 2 ) ei ole toimitettaessa pakattu F2-pumpun mukaan; sarja on tilattava erikseen (Ks. luku 11). 3) Kiristysmomentti paineliittimelle Venttiilipesä 1) Magn.venttiili (x2) 1) Liitin (mukana) O-rengas (x4) 1) Tulppa ja tiviste 1) Välikeholkki 1) O-rengas (x2) 1) Räjäytyskuva - vapaakiertoventtiili osineen (jossa F2 + liit.pää). Huom: Imuliitinsarja (osat nimetty "2" räjäytyskuvassa) ei sisälly F2-pumpun toimitukseen. Sarja tulee tilata erikseen (katso luku 11). 62 Parker Hannifin

63 Tilaustiedot ja mittakuvat BPV-F2 vapaakiertoventtiilit Käsikäyttöisellä hätäajopainikkeella varustettuna Vapaakiertoventtiili, tyyppi Suurin jatkuva työpaine hetkellinen Kelan jännite (valinnainen) Tehontarve Työtila Bypassventil 1) Kelan jännite BPV-F2 350 bar 400 bar 24 VDC 14 W (kukin magneetti) Magneetti kytkettynä: Kev. venttiili kiinni F1-koolle BPV-F2, 24 VDC Alla från 42/42 till 70/70 Tuotenumero Kiristysmomentti 3) 50 Nm Apuventtiilit 1 -BPV-F2 Venttiilisarja 2 - Imuliitinsarja Imuliitin 2) Kuusiokoloruuvi 2) Kiristin (x2) 2) Banjoliitin (x2) 1) Vuotolinja (ei sis.) kytketään suoraan säiliöön O-rengas 2) Tyhjennysliitin 1) (R1/4") Tiivistelevy 1) 1) BPV-F2 venttiilisarja sisältää räjäytyskuvaan 1 :llä merkityt osat. 2) Imuliitinsarjaa (räjäytyskuvan osat 2 ) ei ole toimitettaessa pakattu F2-pumpun mukaan; sarja on tilattava erikseen (Ks. luku 11). 3) Kiristysmomentti paineliittimelle Käsikäyttöinen hätäajopainike O-rengas (x4) 1) Venttiilipesä 1) Magn.venttiili (x2) 1) Liitin (mukana) Tulppa ja tiviste 1) Välikeholkki 1) O-rengas (x2) 1) Räjäytyskuva vapaakiertoventtiilistä hätäajopainikkeella (jossa F2 + liit.pää). Huom: Imuliitinsarja (osat nimetty "2" räjäytyskuvassa) ei sisälly F2-pumpun toimitukseen. Sarja tulee tilata erikseen (katso luku 11). 12 Käsikäyttöinen hätäajopainike 63 Parker Hannifin

64 Tekniset tiedot Apuventtiilit BPV-F1, -T1, -F2 ja -F3 Tarvikkeet / Varaosat Tilausnumero Kuvaus Huomautus Liitinsarja Kela 24V Sisältää uuden sähköliittimen Kela 12V Sisältää uuden sähköliittimen Täydellinen patruunaventtiili 24V Täydellinen patruunaventtiili 12V Kelan mutteri Säköliitinsarja Sisältää uuden sähköliittimen Sisältää uuden sähköliittimen Kela Mutteri Täydellinen patruunaventtiili Muista voidella patruunaventtiilin tiiviste ennen asennusta lohkoon. Tilausnumero Kuvaus Huomautus Banjoliitin F2 (kaikki koot) Banjoliitin F1-25, -41, -51, -61 ja T Banjoliitin F1-81, -101, T1-121 ja F3-81, O-rengassarja F1, T1, F2 ja F3 (kaikki koot) Imuliittimen kiinnityssarja 1) BPV F1, T1, F2 ja F3 1) Imuliittimen kiinnityssarja F1,T1, F2 ja F3 pumppujen vapaakiertoventtiileille (räjäytyskuvassa osat "1"). Kuusiokoloruuvi 1) Kiristin 1) Banjoliitin O-rengas O-rengas 1) 64 Parker Hannifin

65 Tekniset tiedot Apuventtiilit BPV-L- putkistoon asennettava kevennysventtiili Venttiili BPV-L on tarkoitettu hydraulijärjestelmiin, jossa kierrostilavuudeltaan kiinteä pumppu on jatkuvassa käytössä eikä virtausta vaadita, esim. siirtoajon aikana. Virtaus ohjataan silloin kevennysventtiilin läpi, joka minimoi järjestelmähäviöt ja suojaa samalla ylikuumenemiselta Kun magneetti kytkeytyy päälle, venttiili sulkeutuu ja virtaus ohjataan suuntaventtiiliin (tai toiseen käyttölaitteeseen). Kevennysventtiili, tyyppi BPV-L Suurin käyttöpaine [bar] 350 Suurin virtaus [l/min] 250 Kelan jännite [VDC] 24 Tehontarve [W] 14 Käyttötila Magneetti kytkettynä: Vastaventtiili kiinni Til.nro Mittausliitäntä R Magneettiventtiili Suuntaventtiili Kevennysventtiili Magneettiventtiili (24 VDC) Liitin (mukana) φ 9 (x2) 'UT' 'IN' BSP 1"(x2) Paineliitäntä (R1/4") Parker Hannifin

66 Tekniset tiedot Apuventtiilit VP1 asennus moottorin voiman ulosottoon BPV-VP1- kevennysventtiili BPV-VP1 kevennysventtiili järjestelmiin, jossa pumppu pyörii jatkuvasti Venttiili estää pumppua ylikuumenemasta pumpun ollessa kuormittamaton sallimalla pienen virtauksen pumpun läpi. Kun järjestelmän kuorman tunteva venttiili on aktivoitu, läpivirtaus on suljettu (kun "X" portti on paineistettu). Venttiili myös ilmaa imulinjan ja pumpun kotelon pitkän seisontajakson jälkeen. (kun pumppu on asennettu säiliön öljypinnan yläpuolelle ja seisontajakson aikana osa pumpun kotelon öljystä on valunut takaisin säiliöön). Venttiilin tyyppi Tilausnumero Lisätietoja esitteestä HY INST/UK VP1 pumpun BVP kevennysventtiilin asennusohjeet mm Kuusiokoloavain S 51.5 X 32 T P G 1/4" φ 6.5 (x3) (x2) 92 BPV-VP1-kevennysventtiili. 9 Venttiilin Tuotenumero mallimerkintä BPV-VP Huom: - BPV-VP1 pumpulla (VP1-045 tai -075), katso alta - BPV-VP1 pumpulla (VP1-095, -110 tai -130), katso seuraavalta sivulta. Halutessasi lisää tietoa katso myös HY INST/UK, Asennustietoutta VP1-pumpun kevennysventtiilistä 66 Parker Hannifin

67 T T Luettelo HY /FI Tekniset tiedot Apuventtiilit VP1-045/-075, jossa BPV-VP1-kevennysventtiili. Liitin T (R 1/4") liitettävä suoraan säiliöön LS-liitäntä (R 1/4") VP1-045 ja -075 Nippa kuristuksella (kiinteällä) Kevennysventtiili(5 bar) LS-venttiili Paineportti (R 1") Imuliitäntä (R 1 1/4") Liitäntä M (R 1/4") VP1-045/075 näkymä päästä. Huom - Asenna oheinen nippa liittimeen M ja kytke se puolestaan kevennysventtiilin liittimeen S (katso hydrauliikan kaaviota). - Nipassa on kuristus. P S T X LS-signaali Hydrauliikan kaavio VP1-045/-075-pumpulle, jossa BPV-VP1. VP1-095/-110/-130, jossa BPV-VP1-kevennysventtiili. Nipan asennus liittimeen M (R 1/4") VP1-095/ -110/ -130 Nippa kuristuksella (kiinteällä) M Kevennysventtiili (5 bar) LS-venttiili Paineliitin (R 1") LS S X T P T Vasenkätinen pumppu Imuliitin (vaatii erityissovittimen) Oikeakätinen pumppu Liittimet (VP1-095/-110/-130), nipan asennus. LS-signaali Hydrauliikan kaavio VP1-095/-110/-130-pumpulle, jossa BPV-VP1. Huom - Asenna oheinen nippa liittimeen M ja kytke se puolestaan kevennysventtiilin liittimeen S (katso hydrauliikan kaaviota). - Nipassa on kuristus. LS Vaihtoehtoinen LS liitäntä Liitin LS (G 1/4") LiitinT (R 1/4"); liitettävä suoraan säiliöön Säätimen liittimet (VP1-095/-110/-130) Parker Hannifin

68 Sisältö Varusteet Varusteet Muunnossarjat ja varusteet F1-, F2-, T1- ja VP1-pumpuille Sisältö Sivu Moottorinvoiman ulosoton muunnossarja (PTO)...68 Moottorinvoiman ulosoton muunnossarja, Scania ED 120 ja ED Moottorinvoiman ulosoton muunnossarja, Mercedes Benz (R6)...70 Moottorinvoiman ulosoton muunnossarja, Mercedes Benz (V6, V8)...70 Moottorinvoiman ulosoton muunnossarja, MAN (D20, D26)...70 Nivelakselit, akselilaipat ja asennustelineet...71 Nivelakselin erittelyt...71 Voiman ulosoton muunnoslaippa...71 Asennusmitat...72 SB-jakovaihteet...73 Jakovaihteen asennus Parker Hannifin

69 Tekniset tiedot Varusteet Moottorinvoiman ulosoton muunnossarja, Scania ED 120 ja ED 160 Muunnossarjalla voidaan asentaa ISO-standardin mukainen hydraulipumppu (esim F1 tai VP1) Scanian 12 litran moottorien moottorivoiman ulosottoon. Moottorivoiman ulosotto toimitetaan alustan mukana. Huom! Alusta on tilattava Scanialta moottorivoiman ulosotolle esivalmisteltuna. Kolme asennusasentoa samassa adapterissa 19, 37, ED 120 ED 160 Tekniset tiedot Suurin vääntömomentti [Nm] 600 Välityssuhde, 1 : 1.19 moottori:pumppu Pumpun pyörimissuunta Vastapäivään (vasemmalle) Tekniset tiedot Suurin vääntömomentti [Nm] 600 Välityssuhde, 1 : 1.19 moottori:pumppu Pumpun pyörimissuunta Myötäpäivään (oikealle Moottorinvoiman ulosoton muunnossarja ED120, laakeroitu adapteri 19, 37, 55 Tuotenro Moottorinvoiman ulosoton muunnossarja ED-160, laakeroitu adapteri 19, 37, 55 Tuotenro Parker Hannifin

70 Tekniset tiedot Varusteet Moottorinvoiman ulosoton muunnossarja, Mercedes Benz (R6) Muunnossarjalla voidaan asentaa ISO-standardin mukainen hydraulipumppu (esim F1 tai VP1) Mercedes R6-moottorien moottorivoiman ulosottoon. Vääntömomentti jatkuva 300 Nm hetkellinen 330 Nm Väl.suhde 1 : 1,071 (moott: pumppu) Pumpun pyörimissuuntvään Myötäpäi- Tuotenro A8x32x36 DIN (5 3/4 ) Z = 16 DIN 5480 Ø101,6 (4") SAE "B" 2 Bolts ISO 4 Bolts 75 Moottorinvoiman ulosoton muunnossarja, Mercedes Benz (V6, V8) Muunnossarjalla voidaan asentaa ISO-standardin mukainen hydraulipumppu (esim F1 tai VP1) Mercedes V6- ja V8-moottorien moottorivoiman ulosottoon. Tätä adapteria ( ) voidaan käyttää alkuperäisen DC SAE A-adapterin päällä, joka toimitetaan tehdastoimituksena uusissa ACTOS malleissa. Vääntömomentti jatkuva 390 Nm hetkellinen 470 Nm Väl.suhde 1 : 1,15 (moott: pumppu) Pumpun pyörimissuuntvään Myötäpäi- Tuotenro A8x32x36 DIN 5462 Ø82.5 Z Moottorinvoiman ulosoton muunnossarja, MAN (D20, D26) Muunnossarjalla voidaan asentaa ISOstandardin mukainen hydraulipumppu (esim F1 tai VP1) MAN D20-moottorien moottorivoiman ulosottoon. D20, D Nm 570 Nm 1 : 1,233 PTO Vääntömomentti jatkuva hetkellinen Väl.suhde (moott: pumppu) Pumpun pyörimissuunta Myötäpäivään PTO Tuotenro D20, D A8x32x36 DIN Parker Hannifin

71 Tekniset tiedot Varusteet Nivelakselit, akselilaipat ja asennustelineet kuvassa F1 Pumppu tai Nivelakselisarja Akselilaippa Teline Asennussarja jakovaihde Tyyppi Tuotenro Tyyppi Tuotenro Tuotenro Tuotenro F1 1) SAE 88 1) SAE 88 1) F1 (uusi) SAE 88 1) SAE 88 1) F1 (uusi) SAE SAE F1 SAE SAE F2 SAE SAE T1-51 SAE SAE VP1 SAE SAE SB154, SB118 SAE SAE 97/ DIN 90 Sisältyy jakovaihteeseen ) SAE 88-akselilaippaa ja nivelakselia voidaan käyttää myös sarjan F2, T1-51 tai VP1 pumppujen käyttämiseen edellyttäen, että akselimomenttia ei ylitetä (ks. alla). Nivelakselin erittelyt Nivelakseli, tyyppi Spicermallimerkintä Suurin pituus [mm] Halkaisija [mm] Suurin vääntömomentti hetk./jatk. [Nm] Tuotenumero SAE 88 K / SAE 97 K / Voiman ulosoton muunnoslaippa Nivelakseli, tyyppi Voiman ulosottolaippa, tyyppi Muunnoslaippa, tuotenro. SAE 97 SAE SAE 116 SAE ) DIN 100 DIN ) Voiman ulosottolaippa Muunnoslaippa Nivelakseli 13 3) VAROITUS! Nivelakselin momenttirajoja (ks. yllä) ei saa ylittää! 71 Parker Hannifin

72 Asennusmitat Varusteet Akselilaipat Mallimerkintä DIN 90 (Kuva 1) A 90 B 74,5 C 47 h7 D M8 E 1 61,5 E 2 (F1) 57,2 VP1, F2, F1* F Huom: Käytettävä nivelakseli ratkaisee suurimman vääntömomentin. Mallimerkintä DIN 90 (Kuva 2) A 90 B 74,5 C 47 h7 D 8,2 E 1 61,5 VP1, F2, F1* Huom: Käytettävä nivelakseli ratkaisee suurimman vääntömomentin. ØA ØB ØC E 1 E 2 (F1) D (Kierre; x4) Kuva 1. DIN 90 ( ) ( ) ØA ØB ØC R1 (max) 0.4 Ø55 h9 E 1 32 ØD (x4) Kuva 2. DIN 90 ( ) Mallimerkintä SAE88 (Kuva 3) A 88 B 69,9 C H8 ØA D 5 / 16 " UNC ØB E 1 65 ØC E 2 (F1) 59,5 Maks. vääntö- 600/ 300 momentti [Nm] hetk./jatk.. VP1, F2, F1* E 1 E 2 (F1) D (Kierre; x4) F Kuva 3. SAE 88 ( ) ( ) Mallimerkintä SAE97 (Kuva 4) A 97 B 79,4 C H8 ØA D 3 / 8 " UNC ØB E 1 65 ØC E 2 (F1) 59,5 Maks. vääntö- 1000/ 500 momentti [Nm] hetk./jatk. VP1, F2, F1* E 1 E 2 (F1) F D (Kierre; x4) F1* Vanha malli Kuva 4. SAE97 ( ) ( ) Parker Hannifin

73 Tekniset tiedot Varusteet SB-jakovaihteet Vaihdetta käytetään kahden pumpun käyttämiseen, jotka tuottavat kaksi toisistaan riippumatonta virtausta. Vaihteen tuloakselin suuri sallittu vääntömomentti mahdollistaa kahden ison pumpun käytön samanaikaisesti; varmista kuitenkin, että voimanotto ja nivelakseli kestävät ko.kuormituksen. Pumpun asennuslaipan ja akselin on oltava ISO-standardin mukaisia. Jakovaihde on saatavana kahtena erilaisena rakenteena seuraavilla välityssuhteilla (tuloakseli/pumppu): SB 118-1:1,18 SB 154-1:1,54 Toimituspakkaus sisältää kaikki kahden pumpun asennukseen tarvittavat osat. Suositukset Varmista taulukoista, etteivät pumppujen suurin kierrosluku ja jakovaihteen suurin sallittu vääntömomentti ylity. Maks. kierrosluku [r/min] SB 118 SB 154 F F F F F F Esimerkki: SB 118:ta, jossa F1-021 ja F1-081, voidaan käyttää maks r/min (vaihteen tulokäyntinopeus), kun SB 154:n vastaava arvo on 1250 r/min (samoilla pumpuilla 2 1/2"). Pumppukoko Pumppukoko Tulomomentti [Nm] 250 bar 300 bar 350 bar F F F F F F Asennustiedot 1. Sarja F1 ja T1 (kuva 2) Voimassa: Ajettaessa alle 30 min. ja/tai alle 80 kw lähtöteholla. - Asenna pumput (ja hammaspyörä) jakovaihteeseen. - Avaa ylempi tyhjennystulppa ja täytä 0,5 l öljyä Shell Spirax AX (tai vastaavaa öljyä). - Asenna huohotin ja (tarvittaessa) 90 -muunnoslaippa (sis. sarjaan ) Huom! F1:n ja T1:n akselitiivisteitä ei saa poistaa! 2. Sarja F1 (kuva 3, oikea piirros) Voimassa: Jatkuvassa käytössä yli 30 min ja/tai yli 80 kw jatkuvalla lähtöteholla. - Asenna pumput (ja hammaspyörä) jakovaihteeseen. - Asenna letku banjoliittimillä (sarjassa ) jomman kumman pumpun alimman tyhjennysaukon (kuva 3) ja vaihteen alimman tyhjennysaukon välille. - Asenna tyhjennysletku vaihteen sivulla olevan tyhjennysaukon (ks. kuva) ja säiliön välille. Letkun on päätyttävä säiliön alimman öljytason alapuolelle. Käytä banjoliitintä (sis. sarjaan ). Huom! Vaihteen hammasvoimien pienentämiseksi (tasapainottamiseksi) on imuaukkojen oltava aina kohti vaihteen keskustaa yllä esitetyllä tavalla. Kuva 1. F1-pumppujen asennus jakovaihteeseen. Nimitys SB 118 SB 154 Esimerkki: F barissa vaatii 227 Nm ja Välityssuhde (tuloakseli/pumppu) 1:1,18 1:1,54 F barissa vastaavasti 284 Nm. Jakovaihteen momenttitarve yhteensä: Suurin tulomomentti 1000/ 700 SB 118 ja SB 154: ( ) = 511 Nm. hetkellinen/jatkuva [Nm] Vertaa suurimpaan sallittuun momenttiin - Suurin teho Vaihteen öljylämpötila ei hetk Nm, jatkuva 700 Nm. saa ylittää 75 C. Huom: Pyydä ohjeita Parker Hannifinilta, jos jakovaih- Paino [kg] 11,5 detta käytetään lähellä suurinta sallittua Tilausnumero laakerilllinen momenttia ja/tai suurinta sallittua kierroslukua. vaihtoehto Parker Hannifin

74 Tekniset tiedot Varusteet Jakovaihteen asennus 12 Kiinnitysruuvit M12 (4 kpl 140 mm jakohalkaisijalla) Pumpun keskilinja Välikelevy DIN 90 (GWB 287,00); sopii tulolaipan sisään Ø M8 (DIN 90; x4) 3/8" UNC (SAE 97; x4) 160 Liitäntälaippa, sopii DIN 90 ja SAE 97 mukaisiin nivelakseleihin (vastaa Spicer K1310:ta). M12-ruuvit pumpulle (4 + 4) Parker Hannifin

75 Yleistä Asennus ja käynnistys Asennus ja käynnistys Akselilaipan, holkkien ja hammaspyörän asennus pumpun akseliin Tässä on lyhyt asennus-ja käyttöönotto-ohje. Lue kuitenkin aina asennusohjeet jotka ovat pumppupaketin mukana jotta saat täydelliset ja viimeisimmät ohjeet. Voiman ulosotossa - Vasta- ja myötäpäivään pyöriminen määritellään vasemmalla olevien kuvien mukaisesti (sivu 77). - Voiman ulosoton käyttävä ja pumpun käytettävä hammaspyörä on esitetty alla. (Kuvassa vastapäivään pyörivä T1-pumppu). Käytä tiivistettä, O-rengasta tai Loctite - tiivistysainetta. Kytkentäpyörä (ulosotossa) Ruuvi ja aluslevy (tai ulompi lukkorengas) Sisempi lukkorengas on asennettava C Ulompi lukkorengas A Kytkentäpyörä (pumpunakselilla) Imuaukko Paineaukko Kuva 6. Pumpun asennus voiman ulosottoon. TÄRKEÄÄ! Akselilaipan, holkkien ja hammaspyörän asennuksessa ei saa koskaan käyttää liiallista voimaa. Käytä jonkinlaista erikoistyökalua osien asentamiseen Kuva 7 Asennustyökalu. Huom: Jos F1-pumppu asennetaan jakovaihteeseen, noudatettava kappaleen 13 sivuilla 73 ja 74 annettuja ohjeita Parker Hannifin

76 Asennus ja käynnistys 1) Virtaus- ja kiertosuunta -Pumpuissa on sisäinen tyhjennys ja vapaa kiertosuunta. - Nippojen liittäminen portteihin: - kierrä nippaa, kunnes se on pohjassa. Kiristä sitä sen jälkeen vielä 30 (1/12-kierros). GPA ja GP1 3) Ura-akselien voitelu Jos voimanotossa on eristetty lähtöholkki (oheisen kuvan mukaisesti), pumpun ura-akseli on voideltava kuumuuttakestävällä rasvalla ennen asennusta ja käynnistystä. Voitelu on tehtävä säännöllisesti (vähintään kerran vuodessa). Voimanotto Pumppu Alt. Alt. Alt. Tiiviste Rasva Lubricate_the _shaft.eps Gearpump_4_LH.eps Gearpump_4_RH.eps Alt. 4) Akseliin ei saa kohdistua ulkoisia voimia - Pumpun akseliin ei saa kohdistua minkäänlaisia poikittais- tai aksiaalikuormia. - Jos poikittais- tai aksiaalikuormia esiintyy, järjestelmässä on käytettävä ulkoista, laakerituettua sovitinta. Alt. Alt. Gearpump_flow_LH.eps Vasenkätinen pumppu Alt. Alt. Gearpump_flow_RH.eps Oikeakätinen pumppu 2) Imuliittimen mitat Virtausnopeus [m/s] kullakin johtimen halkaisijalla [mm/ in] [l/min] 19 / 3 / 4 " 25 / 1" 32 / 1 1 / 4 " 38 / 1 1 / 2 " 50 / 2" 5 0,3 0,2 0,1 < 0,1 < 0,1 15 0,9 0,5 0,3 0,2 0,1 25 1,5 0,8 0,5 0,4 0,2 40-1,4 0,8 0,6 0,3 60-2,0 1,2 0,9 0, ,7 1,2 0, ,5 0,8 Hammaspyöräpumpun saa asentaa enintään 0,5 m öljysäiliön öljypinnan matalinta tasoa ylemmäksi. 5) Hydrauliöljy No_shaft_loads.eps Käytä vain vaahdonestoaineellisia ja kulumisenestoaineellisia hydrauliöljyjä. Öljyn on oltava seuraavien standardien mukaista: DIN / (HLP). Viskositeetti Hyväksyttävä: cst (mm 2 /s) Suositus: - 22 cst (kylmässä ilmastossa) - 37 cst (normaali-ilmastossa) - 46 cst (lämpimässä ilmastossa) Lämpötila - Min C - Maks C Suodatus - Imuliitin: suodatusta ei suositella. - Paineliitin: µm. 76 Parker Hannifin

77 Asennus ja käynnistys F1, T1, F2 and F3 Asennus ja käynnistys F1, T1, F2 ja F3 OIL ROTATION ROTATION Vastapäivään pyörivä. Pyörimissuunta Yllä oleviin kuviin on merkitty öljyn virtaussuunnat myötä- ja vastapäivään pyörivissä pumpuissa. Pyörimissuuntaa voidaan vaihtaa (esim. myötäpäivään pyörivästä vastapäivään pyöriväksi) kääntämällä liitäntäpäätä. Irrota neljä kuusiokoloruuvia ja kierrä liitäntäpäätä noin puoli kierrosta; varmista, että kosketus rummun pesään säilyy koko ajan. Asenna kuusiokoloruuvit ja kiristä momenttiin Nm. Asennus Varmista, ettei pumpun painosta riippuvaa suurinta sallittua taivutusmomenttia ylitetä. (Eri pumppukokojen arvioidut painopistekohdat on esitetty sivujen 16 ja 17 piirustuksissa.) Sivun 75 kuvassa esitetään kaksi erilaista tapaa asentaa hammaspyörä pumpun akselille. Normaalisti pumpun akseliura sopii suoraan voiman ulosottoon. HUOM: Laakerien mahdollisimman pitkän käyttöiän takaamiseksi pumppu on asennettava voiman ulosottoon sivulla 78 annettujen tietojen mukaisesti. Viskositeetti Suositeltu viskositeetti: mm 2 /s (cst). Viskositeettirajat käytön aikana: - Min 10 mm 2 /s; maks. 400 mm 2 /s. - Käynnistys maks mm 2 /s. Myötäpäivään pyörivä. Nesteet Sivulla 4 annetut F1-pumppujen käyttöarvot ovat voimas sa vain käytettäessä korkealaatuista, mineraaliöljypohjaista öljyä. Suositeltavia hydraulinesteitä ovat HLP (DIN 51524) sekä biologisesti hajoavat nesteet, kuten luonnon- ja synteettiset esterit ja polyalfaolefiinit. Käytä nestettä, joka täyttää jonkin seuraavista ruotsalaisista standardeista: - SS SMR Pyydä lisätietoja Parker Hannifinilta. Huom: - ATF (automaattivaihteistoöljy) ja tyypin CD API-moottoriöljyjä voidaan myös käyttää. - Tiivisteet ovat nitriilikumia; varmista, että valittu nes te soveltuu tälle materiaalille. Hydrauliöljyn lämpötila Pääkierto: Maks. 75 C. Huom: Jos kierrostilavuudeltaan kiinteä pumppu asennetaan jakovaihteeseen, on noudatettava kappaleen 13 sivuille 73 ja 74 annettuja asennusohjeita. Hydrauliöljy on täytettävä ennen käynnistystä. Vuotolinja F1-pumpuissa ei tarvita vuotoletkua säiliöön; pumpuissa on sisäinen vuotoöljyliitäntä. Asennettaessa moottorivoimanottoon suosittelemme vuotolinja kytkemistä vapaakiertoventtiiliin. Suodatus Öljyn puhtauden on oltava ISOstandardin 4406, koodi 20/18/13, mukainen. F1-pumppujen pisimmän mahdollisen käyttöiän saavuttamiseksi suositellaan, että suodatus on vähintään 10 µm (abs.). Käynnistys Tarkasta ennen suositellun hydrauliöljyn täyttämistä, että koko hydraulijärjestelmä on puhdas. Myös pumppu on täytettävä (väh. 50%) ennen käynnistystä, sillä ylivuotovirtaus ei riitä voitelemaan tyhjää pumppua. HUOM! - Imuliitännän on aina oltava paineliitännän yläpuolella, kun pumppu asennetaan säiliön öljytason yläpuolelle. - Käytön aikana on varmistettava, että pumppu on aina vähintään puolillaan öljyä Parker Hannifin

78 Asennus ja käynnistys Jos pumpun valvonta-aukosta tulee öljyä; - Pysäytä järjestelmä heti. - Selvitä vuodon syy. - Vaihda vioittuneet osat. - Varmista, että olet korjannut ongelman syyn pelkän oireen sijaan. F1, T1, F2 and F3 F3 Parker ei ole vastuussa voimanottoon, moottoriin ja vaihteistoon aiheutuneista vaurioista, jotka aiheutuvat hydraulijärjestelmän puutteellisesta kunnossapidosta. F1 Laakerien käyttöikä Huom: Seuraavat tiedot ovat voimassa, kun käyttöpyörä on asennettu pumpun akseliin. Alla olevan kuvan 1 mukaisesti asennetun pumpun laakerit kestävät lyhimpään. Pisin laakerien käyttöikä saavutetaan, kun pumppu asennetaan kuvan 3 mukaisesti. Parker Hannifin auttaa laskemaan laakerien käyttöiän erikoissovelluksissa. Vastapäivään pyörivä Vastapäivään pyörivä Vastapäivään pyörivä Myötäpäivään pyörivä Myötäpäivään pyörivä Myötäpäivään pyörivä Kuva 1. Kuva 2. Kuva Parker Hannifin

79 Asennus ja käynnistys Asennus ja käynnistys VP1 Pyörimissuunta VP1-pumpun pyörimissuunta on kiinteä ja se toimite taan myötä- tai vastapäivään pyörivänä (suunta ilmaistaan pumpun kyljessä olevalla nuolella; ks. kuva 4 ja 5). Siksi haluttu pyörimissuunta on ilmoitettava pumpun tilauksen yhteydessä. Asennus VP1-pumppu voidaan asentaa suoraan ISO DIN 5462 mukaiseen voiman ulosottoon. Pumppu on täytettävä ennen käynnistystä ylimmän tyh jennysaukon kautta (aukon valinta riippuu pumpun asen nuksesta; ks. asennuspiirustus, kappale 9 sivu 49, 52). Kuvassa 6 (sivu 75) on esitetty kaksi tapaa asentaa hammaspyörä pumpun akselille. Tukilaakerilla varus tetussa voiman ulosotossa pumpun akselin asennetaan yleen sä suoraan voiman ulosoton tehonottoakseliin (vastakkain menevillä sisäpuolisilla urilla). Varmista, ettei pumpun painosta riippuvaa suurinta sallittua taivutusmomenttia ylitetä. (Eri pumppukokojen arvioidut painopistekohdat on esitetty sivujen 16 ja 17 piirustuksissa.) Hydrauliöljyt Sivun 48 erittelyissä annetut VP1-pumpun tiedot ovat voimassa, kun pumppua käytetään korkealaatuisella, mineraalipohjaisella öljyllä. Käytettäväksi sopivat tyypin HLP (DIN 51524) hydraulinesteet, ATF-öljyt (automaattivaihteistoöljy) ja tyypin API/CD moottoriöljyt. Mittausliitäntä VP1 Hydrauliöljyn lämpötila Pääkierto: Maks. 75 C. Viskositeetti Suositeltu viskositeetti: mm 2 /s (cst). Viskositeettirajat käytön aikana: - Min 10 mm 2 /s; maks. 400 mm 2 /s. - Käynnistys maks mm 2 /s. Suodatus VP1-pumpun mahdollisimman pitkän käyttöiän saavuttamiseksi suodatetaan seuraavaa suodatusta: 25 µm (abs.) puhtaissa ympäristöissä tai alhaisilla paineilla. 10 µm (abs.) likaisissa ympäristöissä tai korkeilla paineilla. Öljyn puhtaus ISO 4406, koodi 20/18/13 mukaan. Vuotolinja LS-säädin vaatii erillisen vuotoletkun. Se on vedettävä suoraan hydraulisäiliöön öljypinnan alapuolelle (ks. kuva 8). Käynnistys Tarkasta ennen suositellun hydrauliöljyn täyttämistä, että koko hydraulijärjestelmä on puhdas. Lisäksi pumppu on huuhdeltava ennen käynnistystä niin, että pumpunpesän mahdolliset ilmataskut tyhjenevät; käytä ylimpänä olevaa tyhjennysaukkoa (kuva 8). TÄRKEÄÄ! Kuvan 8 mukaisesti pumpun imuliitännän on aina oltava hydrauliöljyn minimitason alapuolella. Avaa ilmanpoistotulppa ennen käynnistystä, ilmaa pumppu ja kiristä tulppa paikalleen Kuva 4. Vastapäivään pyörivä pumppu. Mittausliitäntä Kuva 5. Myötäpäivään pyörivä pumppu. Kuva 8. VP1-pumppu on asennettava säiliön hydrauliöljyn alimman tason alapuolelle. Ilma voidaan poistaa vasta, kun pumppu on liitetty hydraulisäiliöön ja järjestelmä on täytetty hydrauliöljyllä. 79 Parker Hannifin 14
