Kuormaautohydrauliikka
|
|
- Mika Mäki
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Kuormaautohydrauliikka Kiinteät ja säädettävät kierrostilavuus pumput, moottorit ja tarvikkeet Luettelo HY /FI Huhtikuu 2007 F1 F2 T1 VP1 Voiman ulosotot Tarvikkeet
2 Muunnoskertoimet 1 kg... 2,20 lb 1 N... 0,225 lbf 1 Nm... 0,738 lbf ft 1 bar...14,5 psi 1 l...0,264 US gallon 1 cm 3...0,061 cu in 1 mm... 0,039 in 9 / 5 C F 1 kw... 1,34 hp Parker Hannifin pidättää oikeuden tuotteiden muuttamiseen ilman ennakkoilmoitusta. Vaikka esitettä päivitetään koko ajan, pidätämme oikeuden mahdollisiin painovirheisiin. Tarkemmat tuotetiedot saatte ottamalla yhteyttä Parker Hannifiniin. Parker Hannifin
3 Yleistä Yleistä Rakenne ja käyttö Sivut 4-9 Pumpun valinta ja putkiston mitoitus Pumpun valinta ja putkiston mitoitus Asennusohje Sivut F1-pumppu F1 Kiinteä kierrostilavuus - Aksiaalimäntäpumppu. ISO ja SAE Sivut F1-moottori F1 Kiinteä kierrostilavuus - Aksiaalimäntämoottori Sivut F2 kaksipiiripumppu F2 Kiinteä kierrostilavuus - Aksiaalimäntäpumppu Sivut T1-pumppu T1 Kiinteä kierrostilavuus - Aksiaalimäntäpumppu Sivut VP1-pumppu VP1 Säädettävä kierrostilavuus - Aksiaalimäntäpumppu Sivut BLA BLA Syöttöyksikkö Sivut Liittimet Liittimet Imuliittimet ja liitinsarjat Sivut Apuventtiilit Apuventtiilit Vapaakiertoventtiilit, kevennysventtiilit, putkistoon asennettava kevennysventtiili, momentinrajoitusventtiili Sivut Varusteet Varusteet Voiman ulosoton hallintasarjat, muunnossarja moottorivoiman ulosotoille, nivelakselit, akselilaipat, asennustelineet, paluusuodatin ja indikaattori, suuntaventtiilit, SB-jakovaihteet Sivut Asennus ja käynnistys Asennus ja käynnistys F1, F2, T1 ja VP1 Sivut Voiman ulosotot, PTO Voiman ulosotot Voiman ulosotto, Parkerin ja Parker Chelsean voiman ulosotto Sivut Parker Hannifin
4 Yleistä Yleistä F1-pumppu ISO F1 tarjoaa lisäetuja kappaletavaranostureiden, kuormanvaihtajien, nostodumppereiden, puutavaranostureiden ja kippi/nosturi-yhdistelmien käyttäjille. F1 on tehokas, nerokas ja toimintavarmuudeltaan lyömätön pumppu. Pienten asennusmittojen ansiosta F1-pumppu on helppo ja edullinen asentaa. F1:n uusia ominaisuuksia ovat esim: Suurempi itseimemisnopeus Käyttöpaine jopa 400 bar Uudet koot markkinoiden vaatimusten täyttämiseksi Parempi kokonaishyötysuhde Parempi toimintavarmuus Alhaisempi äänitaso Vähemmän mahdollisia vuotokohtia Pyörimissuunta helpompi vaihtaa Pienemmät asennusmitat... seuraavien ominaisuuksien ansiosta: - 45 pumppukulma - Optimoitu virtausaukkogeometria liitäntäpäässä - Uusi laakeriasennus - Pumpunpesä yhtä kappaletta - Tasaisempi tilavuusvirtaus - Korkeita kierroslukuja kestävät pallomaiset männät - Sisäisiä vuotoja vähentävät lamellimännänrenkaat - Akselin ja sylinterirummun välinen hammassynkronointi - Voidaan asentaa säiliön öljypinnan tason yläpuolelle - Selviää alhaisissa lämpötiloissa ja kestää suuret lämpötilamuutokset - ISO-standardin mukainen asennuslaippa ja akseli. F1-mäntä laminoidulla männänrenkaalla. Piston_head.eps Leif A./ Ks. sivu 14 Männän lukitus F1-akselissa. Piston_locking.eps Leif A./ Parker Hannifin
5 Yleistä F1-pumppu SAE Kaikki tämä aiempien tunnettujen ominaisuuksien lisäksi: Korkeita kierroslukuja kestävät pallomaiset männät Sisäisiä vuotoja vähentävät lamellimännänrenkaat Akselin ja sylinterirummun välinen hammassynkronointi Käyttöpaine jopa 350 bar Voidaan asentaa säiliön öljypinnan tason yläpuolelle Selviää alhaisissa lämpötiloissa ja kestää suuret lämpötilamuutokset ISO-standardin mukainen asennuslaippa ja akseli. 1 Ks. sivu 22 F1-moottori ISO Kaikki tämä aiempien tunnettujen ominaisuuksien lisäksi: Korkeita kierroslukuja kestävät pallomaiset männät Sisäisiä vuotoja vähentävät lamellimännänrenkaat Akselin ja sylinterirummun välinen hammassynkronointi Käyttöpaine jopa 250 bar Voidaan asentaa säiliön öljypinnan tason yläpuolelle Selviää alhaisissa lämpötiloissa ja kestää suuret lämpötilamuutokset ISO-standardin mukainen asennuslaippa ja akseli. Ks. sivu 25 5 Parker Hannifin
6 Yleistä Kaksipiiripumppu sarja F2 Sarja F2 on kehitetty F1-sarjan kaksipiirimallin pohjalta, joka oli maailman ensimmäinen "bent-axis" -tyyppinen kuorma-autopumppu. Kaksipiiripumppu mahdollistaa kaksi toisistaan täysin riippumatonta virtausta yhtä pumppua käyttämällä. Kaksipiiripumpun etuna on, että sopivaa hydraulijärjestelmää käyttämällä samalla moottorin käyntinopeudella saadaan jopa kolme erilaista virtausta. Kaksipiiripumppu mahdollistaa hydraulijärjestelmän optimoimisen entisestään ja etuna on: Pienempi energiankulutus Pienempi järjestelmän ylikuumenemisvaara Alhaisempi paino Helpompi asennus Standardoidut järjestelmäratkaisut Kaksipiiripumpulla voidaan suorittaa kahta toisistaan riippumatonta työtä, mikä parantaa toiminnan nopeutta ja tarkkuutta. Hydraulijärjestelmän vaatimuksena voi olla myös iso ja pieni virtaus tai kaksi yhtä suurta virtausta. Nämä kaikki ovat mahdollisia kaksipiiripumpulla. Lisäksi on mahdollista käyttää pumpun toista virtausta korkealla järjestelmäpaineella ja myöhemmin, kun järjestelmän paine on laskenut, käyttää molempia virtauksia. Tämä estää voiman ulosoton ylikuormittumisen ja mahdollistaa samalla pumpun optimaalisen käytön. Tyypillisiä kaksipiirisovelluksia Suuret kappaletavaranosturit Metsänosturit Kuormanvaihtajat Kippi/nosturiyhdistelmät Jäteautot Akseli ja kiinnityslaippa ovat ISO-standardin mukaisia ja soveltuvat voiman ulosoton suora-asennukseen. Ks. sivu 27 6 Parker Hannifin
7 Yleistä T1-pumppu 1 T1-pumpun kierrostilavuus on kiinteä ja se on kehitetty T1-sarjan pohjalta, joka oli suunniteltu erityisesti täyttämään vähemmän vaativien kuorma-autosovellusten vaatimukset. Esimerkkeinä kyseisistä sovelluksista voidaan mainita kippilavat ja pienet nosturit, joiden työjaksot ovat lyhyitä ja suhteellisen harvaan esiintyviä. Pumpun rakenne muistuttaa suuresti F1-pumppua, mutta on vieläkin kompaktimpi. Se hyödyntää tunnettua 40 - ja 45 -konseptia pallomaisine mäntineen ja lamellimännänrenkaineen, joilla saadaan hyvä tilavuudellinen ja mekaaninen hyötysuhde. Lisäksi pumppu on luotettavuudeltaan lyömätön osien vähäisen määrän ansiosta. Ottoteho jopa 71 kw Suurin kierrosluku 2300 r/min Käyttöpaine maks. 350 bar Korkea kokonaishyötysuhde Alhainen paino Pienet asennusmitat Todistetusti luotettava Helppo huoltaa T1-pumppu voidaan asentaa useimpiin eurooppalaisiin kuorma-autovaihteistoihin, sillä akselinpää ja asennuslaippa ovat eurooppalaisen standardin mukaisia. Parker Hannifin pystyy myös toimittamaan sopivia voiman ulosottoja. T1:n tyypillisiä sovelluksia Kippisovellukset Sovellukset, joissa alhaiset paineet ja lyhyet käyttöjaksot. Ks. sivu 30 7 Parker Hannifin
8 Yleistä VP1-pumppu VP1 on maailman ensimmäinen kierrostilavuudeltaan säädettävä kuorma-autopumppu. Se voidaan asentaa suoraan vaihteiston voiman ulosottoon tai ISO-standardin mukaiseen kytkimestä riippumattomaan voiman ulosottoon (esim. moottorivoiman ulosotto). VP1-pumpun hienoudet pääsevät oikeuksiinsa esimerkiksi kuormantunnistavalla hydraulijärjestelmällä varustetuissa kuorma-autonostureissa. VP1-pumpulla pystytään lisäksi yksinkertaistamaan ja optimoimaan erilaisten virtaustarpeiden hydraulijärjestelmät, joita tarvitaan esim. jäte- ja lieteautoissa sekä erilaisissa kippi-, nosturi-, lumiaura- ja suolaus/hiekoituslaiteyhdistelmissä. VP1 tuottaa hydraulijärjestelmälle tarkalleen oikean virtauksen juuri oikealla hetkellä, mikä alentaa tehokkaasti energiankulutusta ja lämmönmuodostusta. Tämän ansiosta järjestelmä on hiljainen ja kuluttaa vähemmän energiaa. VP1-pumppu on erittäin tehokas, sen asennusmitat ovat pienet ja se on erittäin kevyt. Se on luotettava, taloudellinen ja helppo asentaa. Pumppukokojen VP1-45 ja -75 asennusmitat ovat yhtä pienet. Akselit ja asennuslaipat ovat eurooppalaisen ISO-standardin mukaiset. Rakenne Iso kulma kompakti rakenne Pumpun rakenne mahdollistaa jopa 20 kulman männän ja vinolevyn välille, mikä tekee pumpusta erittäin kompaktin. Tandemasennus Läpimenevä akseli mahdollistaa toisen pumpun, esim. kierrostilavuudeltaan kiinteän F1-pumpun, asentamisen VP1:n perään. Kestää suuria kuormituksia Kestävien rullalaakerien ansiosta pumpun tuloakseli kestää myös suuret radiaalikuormitukset. Tämä mahdollistaa hammaspyörän asennuksen suoraan akselinpäähän ilman lisälaakerointia. Pitkä käyttöikä VP1 on suunniteltu kuormantunnistavilla hydraulijärjestelmillä varustettuihin kuorma-autoihin. Se on vankka, mutta silti yksinkertainen, ja siinä on vähän liikkuvia osia. Tuloksena on luotettava pumppu, jonka käyttöikä on pitkä. Pumppukokojen VP1-45 ja -75 asennusmitat ovat yhtä pienet. Akseli ja asennuslaippa ovat eurooppalaisen ISO-standardin mukaisia. VP1 sopii valmistajasta riippumatta useimpiin kuormantunnistaviin järjestelmiin. Edut: Säädettävä kierrostilavuus Alhainen äänitaso Korkea paino/tehosuhde Kompakti ja kevyt Korkea hyötysuhde Vankka rakenne Kestää alhaisia lämpötiloja Luotettava ja helppo huoltaa Voidaan liittää suoraan ja asentaa peräkkäin Korkea kokonaishyötysuhde Ainutlaatuiset rakenneratkaisut, kuten liukukenkä ja "kelluva" venttiililevy, minimoivat mekaaniset häviöt. Viiden männän varassa kelluva venttiililevy tekee pumpusta hiljaisen ja samalla sen sisäiset vuodot ovat erittäin vähäiset ja tilavuudellinen hyötysuhde suuri. Pidätinlevy Pidätinlevy (ks. pumpun läpileikkaus sivulla 35) on kestäväksi mitoitettu ja sen ansiosta pumppu kestää suuria kierroslukuja ja nopeita nopeusvaihteluita. Ks. sivu 34 8 Parker Hannifin
9 Yleistä Varusteet 1 1 Muunnossarjat ja varusteet F1-, F2-, T1- ja VP1-pumpuille 2 3 NORMAL RUNNING CHANGE FILTER R L ROTATION BLA Syöttöyksikkö Ks. luku 8. Liittimet Imuliittimet ja ja liitinsarjat Ks. luku 9. F1plus_access.eps Leif A./ Vapaakiertoventtiilit BPV-F1/-T1, BPV-F1-25 ja 81, BPV-F2, BPV-VP1, BPV-L. Ks. luku 10. Kevennysventtiili ES, putkistoon asennettava kevennysventtiili Ks. luku 10. Momentinrajoitusventtiili MB-F2-H1 Ks. luku 10. Varusteet Voiman ulosoton paineilmaventtiilisarja, voiman ulosoton muunnossarja, nivelakselit, akselilaipat, asennussarjat, paluusuodatin ja indikaattori, jakovaihteet (SB 1-1,18, 1-1,54) Ks. luku Parker Hannifin
10 Pumpun valinta ja putkiston mitoitus Pumpun valinta ja putkiston mitoitus Asennusohje F1-, F2-, T1- ja VP1-pumpuille Sisältö Sivu Pumpun koon valinta F1 ja T Pumpun valinta ja putkiston mitoitus Kaikille pumpuille...12 Nomogrammi Parker Hannifin
11 Pumpun valinta ja putkiston mitoitus Pumpun koon valinta F1 ja T1 Seuraavassa taulukossa on esitetty pumpun virtaus valituilla voiman ulosoton välityssuhteilla ja moottorin käyntinopeuksilla. 2 Välityssuhde Kierrosluku Virtaus [l/min] [r/min] T1-51 T1-81 T1-121 F1-25 F1-41 F1-51 F1-61 F1-81 F :0, :1, :1, :1, Huom: - Varmista, ettei pumpun painosta riippuvaa suurinta sallittua taivutusmomenttia ylitetä. (Eri pumppukokojen arvioidut painopistekohdat on esitetty sivujen 16 ja 17 piirustuksissa.) - Varmista, ettei voiman ulosoton suurinta sallittua lähtömomenttia ylitetä. - Ota yhteys Parker Hannifiniin, jos tulopaineen uskotaan olevan alle 1.0 bar (abs.); riittämätön tulopaine saattaa aiheuttaa kavitaatiota, mikä voi kohottaa pumpun käyntiääntä ja vahingoittaa pumppua Virtaus ja momentti (hyötysuhdetta huomioimatta) D x n Virtaus: Q = [l/min] 1000 missä: D on pumpun kierrostilavuus [cm 3 /r] n on pumpun kierrosluku [r/min] D x p Momentti: M = [Nm] 63 missä: D on pumpun kierrostilavuus [cm 3 /r] p on maks. hyödynnetty paine [bar] 11 Parker Hannifin
12 Pumpun valinta ja putkiston mitoitus Seuraavassa esimerkissä on esitetty, miten valitaan sopiva pumppukoko kuorma-autosovellukseen: Käyttöolosuhteet Tietty kuorma-autonosturi vaatii esimerkiksi seuraavat: Virtaus: l/min Paine: 230 bar Dieselmoottorin kierrosluku 800 r/min Määritä pumpun kierrosluku Esimerkiksi jos ulosoton välityssuhde on 1:1,54 niin pumpun pyöräntänopeudeksi tulee: 800 x 1, r/min Valitse pumpun koko Siirry käyrästöön 1 ja valitse pumppu, joka kierrosluvulla 1200 r/min antaa virtauksen l/min. Seuraa viivaa a (1200 r/min), kunnes se leikkaa viivan b (70 l/min). F1-60 on sopiva pumppu Pumpun momenttitarve Tarkasta, että vaihteisto ja voiman ulosotto kestävät tarvittavan momentin. Siirry käyrästöön 2 ja lue pumpun tarvittava vääntömomentti. Seuraa viivaa c (230 bar), kunnes se leikkaa F1-60:n viivan (valittu pumppukoko). Lue 220 Nm ( d :n kohdalta) Huom. Yleisesti ottaen tulee valita voiman ulosoton suurin välityssuhde ja pienin pumppukoko, jotka täyttävät edellytykset pumpun kierrosluku-, paine- ja tehorajoja ylittämättä. Putkiston mitoitus Kaikille pumpuille Virtaus [l/min] b a Käyrästö 1. Kierrosluku [r/min] Vääntömomentti [Nm] d 200 Diagram_1_GB.eps Mats R/ c Paine [bar] Käyrästö 2. Linjatyyppi Virtausnopeus [m/s] Imulinja maks. 1,0 Painelinja maks. 5,0 Öljyvirtaus Virtausnopeus [m/s] tietyllä putkilinjakoolla [mm/tuuma] [l/min] 19 / 3 / 4 " 25 / 1" 32 / 1 1 / 4 " 38 / 1 1 / 2 " 51 / 2" 64 / 2 1 / 2 " 25 1,5 0,8 0,5 0,4 0,2 0,1 50 2,9 1,7 1,0 0,7 0,4 0,3 75 4,4 2,5 1,6 1,1 0,6 0,4 Imulinja 100 (5,9) 3,4 2,1 1,5 0,8 0,5 150 (8,8) (5,1) 3,1 2,2 1,3 (0,8) ,1 2,9 1,6 1, Diagram_2_GB.eps Mats Rydh/ Taulukko 1. Painelinja 12 Parker Hannifin
13 Taulukossa 2 annettuja virtausnopeuksia ei tulisi ylittää, jotta tulopaine olisi riittävä, äänitaso alhainen ja lämpöhäviöt pieniä. Valitse putkikoko, joka taulukon 3 mukaan antaa suositeltujen arvojen rajoissa olevan virtausnopeuden, esimerkiksi: Virtauksella 100 l/min tarvitaan 50 mm (2") imulinja ja 25 mm (1") painelinja. Pumpun valinta ja putkiston mitoitus Huom: Pitkät imulinjat, alhaiset imulinjan paineet (esim. koska säiliö on pumpun alapuolella) ja/tai alhaiset lämpötilat saattavat vaatia vielä suurempia kokoja. Muussa tapauksessa pumpun kierroslukua on alennettava kavitaation välttämiseksi (joka saattaa voimistaa käyntiääntä, heikentää tehoa ja vaurioittaa pumppua). 2 Linjatyyppi Virtausnopeus [m/s] Imulinja maks. 1,0 Painelinja maks. 5,0 Nomogrammi Virtaus - putkilinjan sisähalkaisija - virtausnopeus Esimerkki 1 Painelinja Q = 65 l/min d = 3/4" v = 3,8 m/s Esimerkki 2 Imulinja Q = 50 l/min v = 0,8 m/s d = 1 1/2" Q = virtaus [l/min] ½ 2 11/ 2 11/ / 8 3 / 4 5 / 8 1/ 2 3 / 8 5 / 16 1/ 4 3 / 16 Taulukko tuuma mm d = putkijohdon sisähalkaisija [Ø mm] Imu Paine 0,4 0,5 1,0 1,5 2,0 2,5 3,0 4,0 5,0 6,0 7,0 8,0 v = virtausnopeus [m/s] Taulukko Parker Hannifin
14 F1-pumppu F1-ISO F1-pumppu - Kiinteä kierrostilavuus Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Pumpun halkileikkauskuva...15 Asennusmitat, F1-25, -41, -51 ja Tilaustiedot...16 Vakiomallit...16 Asennusmitat, F1-81 ja Paineliitännät...17 Vakiomallit...17 Imuliittimet Asennus ja käynnistys Parker Hannifin
15 F1-pumppu - Kiinteä kierrostilavuus F1-25 till -101, ISO F1-koot Kierrostilavuus [cm 3 /r] 25,6 40,9 51,1 59,5 81,6 102,9 Maks. virtaus 1) [l/min] 350 barin paineella ) 185 3) 400 barin paineella Suurin käyttöpaine [bar] jatkuva hetkellinen Pumpun kierrosluku [r/min] - kevennetty pumppu (alhainen paine) maks. kierr.luku 350 barin paineella 2) ) ) - maks. kierr.luku 400 barin paineella 2) ) Pumpun momentti 1) [Nm] 350 barin paineella barin paineella Suurin ottoteho [kw] - jatkuva hetkellinen 4) Paino [kg] 8,5 8,5 8,5 8,5 12,5 12,5 1) Teoreettiset arvot ) Tulopaineella 1,0 bar (abs.) ja mineraaliöljyllä, jonka viskositeetti 30 mm 2 /s (cst) 3) 2 1 / 2 " (63 mm) imulinjalla " (50 mm) imulinjalla: F1-81 maks rpm (q 120 l/min); F1-101 maks rpm (q 120 l/min) 4) Maks. 6 sekuntia minuutin käytön aikana. Huom: Äänitasot - ota yhteys Parker Hannifiniin. 3 Pumpun halkileikkauskuva Akseli 4. Kotelo 7. Mäntä ja männänrengas F1_stor_section_ ai 2. Laakeri 5. Hammaskehä Leif A. 8. Sylinterirumpu 3. Akselitiiviste 6. Rummun tuki 9. Liitäntäpää 15 Parker Hannifin
16 F1-pumppu - Kiinteä kierrostilavuus Asennusmitat, F1-25, -41, -51 ja Imuaukko Paineaukko HUOM: Imuliitin on tilattava erikseen 109 Ø13 (x4) Vastapäivään pyörivä , Myötäpäivään pyörivä Paineaukko Imuaukko ROTATION Arvioitu painopiste ,5 163, ,8 7 1,85 +0,3/-0 Ø34,9 Ø80 (+0/-0,013) Spline Ura-akseli shaft B8x32x36 (DIN (DIN 5462) 5462) 108 M12x24 Tilaustiedot Esimerkki: F1-pumppukoko 25, 41, 51, 61, 81 tai 101 Pyörimissuunta R Myötäpäivään pyörivä L Vastapäivään pyörivä F R HUOM: Imuliitin on tilattava erikseen. Ks. luku 9. Vakiomallit Mallimerkintä Tilausnumero F1-25-R L F1-41-R L F1-51-R L F1-61-R L F1_61_install_ny2.eps Leif A./ Parker Hannifin

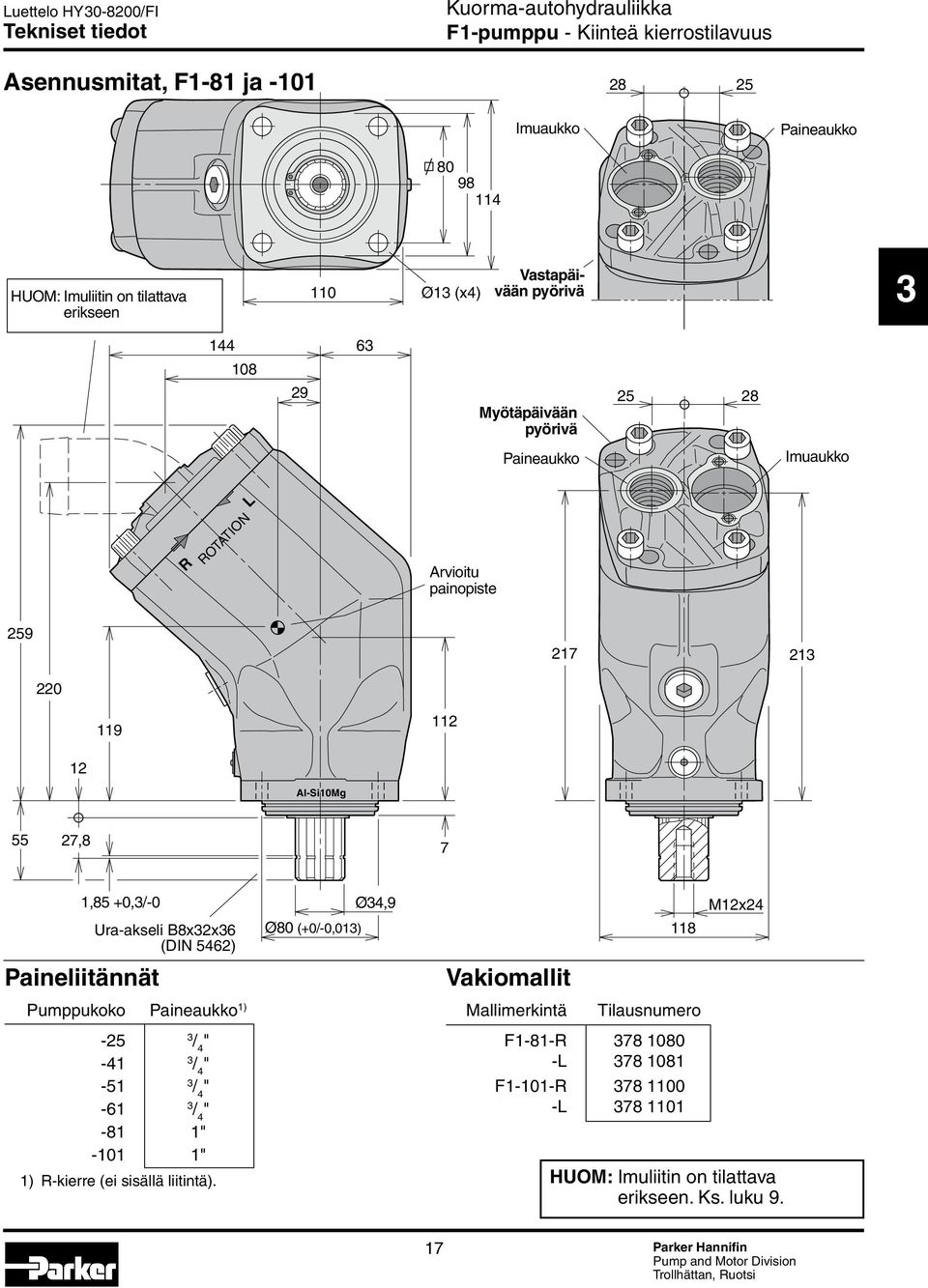

17 F1-pumppu - Kiinteä kierrostilavuus Asennusmitat, F1-81 ja Imuaukko Paineaukko HUOM: Imuliitin on tilattava erikseen 110 Ø13 (x4) Vastapäivään pyörivä Myötäpäivään pyörivä Paineaukko Imuaukko R ROTATION L Arvioitu painopiste Al-Si10Mg 55 27,8 7 1,85 +0,3/-0 Paineliitännät Ura-akseli Spline B8x32x36 (DIN 5462) Pumppukoko Paineaukko 1) / 4 " / 4 " / 4 " / 4 " -81 1" " 1) R-kierre (ei sisällä liitintä). Ø80 (+0/-0,013) Ø34,9 Vakiomallit Mallimerkintä 118 F1_81_install_ny3.eps Leif A./ Tilausnumero F1-81-R L F1-101-R L M12x24 HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin
18 F1-pumppu - Kiinteä kierrostilavuus F1-12, ISO BSP (R) kierrelähdöillä F1-koot 12 Kierrostilavuus [cm 3 /r] 12 Maks. virtaus 1) [l/min] 28 Suurin käyttöpaine [bar] 350 Pumpun kierrosluku [r/min] - kevennetty pumppu (alhainen paine) nopeus itseimevänä 2300 Pumpun momentti 1) [Nm] 67 Suurin ottoteho [kw] - jatkuva hetkellinen 2) 21.7 Paino [kg] 6.7 1) Teoreettiset arvot ) Maks. 6 sekuntia minuutin käytön aikana. Huom: Äänitasot - ota yhteys Parker Hannifiniin. Pumpun halkileikkauskuva Liitäntäpää 4 Kotelo 7 Etupääty 2 Sylinterirumpu 5 Hammaskehä 8 Akselitiiviste 3 Mäntä ja männänrengas 6 Rullalaakeri 9 Akseli 18 Parker Hannifin

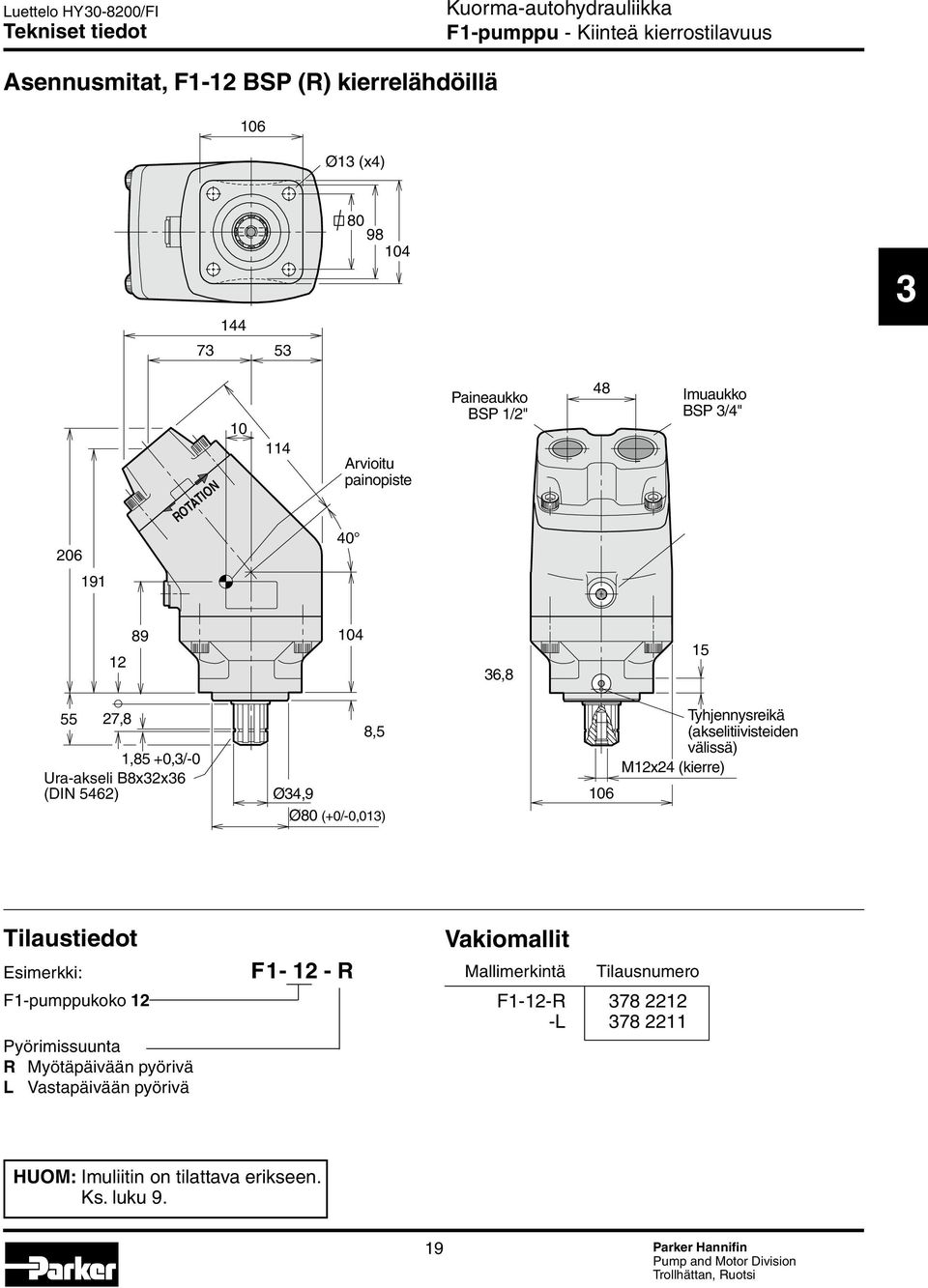

19 F1-pumppu - Kiinteä kierrostilavuus Asennusmitat, F1-12 BSP (R) kierrelähdöillä 106 Ø13 (x4) ROTATION Arvioitu painopiste 40 Paineaukko BSP 1/2" 48 Imuaukko BSP 3/4" , ,8 1,85 +0,3/-0 Ura-akseli Spline B8x32x36 (DIN (DIN 5462) 5462) 8,5 Ø34,9 Ø80 (+0/-0,013) 106 Tyhjennysreikä (akselitiivisteiden välissä) M12x24 (kierre) F1_12_install_UK.eps Leif A./ Tilaustiedot Esimerkki: F1-pumppukoko 12 Pyörimissuunta R Myötäpäivään pyörivä L Vastapäivään pyörivä F R Vakiomallit Mallimerkintä Tilausnumero F1-12-R L HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin
20 F1-pumppu - Kiinteä kierrostilavuus Asennusmitat, F1-25, -41, -51 ja -61 BSP (R) kierrelähdöillä Imuaukko Paineaukko ,5 Ø13 (x4) Vastapäivään pyörivä 32 Myötäpäivään pyörivä Paineaukko Imuaukko ROTATION Arvioitu painopiste ,5 163, ,8 7 1,85 +0,3/-0 Ø34,9 Ø80 (+0/-0,013) Spline Ura-akseli B8x32x36 B8x32x36 (DIN (DIN 5462) 5462) 108 M12x24 Paineliitännät (liitännät BSP (R) kierteillä) F1-Pumppukoko Paineaukko Imuaukko Tilaustiedot Esimerkki: / / / / 4 1 F RB F1-pumppukoko 25, 41, 51, 61, 81 eller 101 Pyörimissuunta RB Myötäpäivään pyörivä/bsp LB Vastapäivään pyörivä/bsp F1_61_threads_ny.eps Leif A./ Mallimerkintä Tilausnumero Vakiomallit F1-25-RB LB F1-41-RB LB F1-51-RB LB F1-61-RB LB HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin
21 F1-pumppu - Kiinteä kierrostilavuus Asennusmitat, F1-81 ja -101 BSP (R) kierrelähdöillä Imuaukko Paineaukko Ø13 (x4) Vastapäivään pyörivä Myötäpäivään pyörivä Paineaukko Imuaukko R ROTATION L Arvioitu painopiste Al-Si10Mg 55 27,8 7 1,85 +0,3/-0 Ura-akseli Spline B8x32x36 (DIN 5462) (DIN 5462) Ø34,9 Ø80 (+0/-0,013) 118 M12x24 Paineliitännät (liitännät BSP (R) kierteillä) F1-Pumppukoko Paineaukko Imuaukko Tilaustiedot Esimerkki: / / 4 F RB F1-pumppukoko 25, 41, 51, 61, 81 eller 101 Pyörimissuunta RB Myötäpäivään pyörivä/bsp LB Vastapäivään pyörivä/bsp Vakiomallit Mallimerkintä F1_81_threads_ny.eps Leif Tilausnumero A./ F1-81-RB LB F1-101-RB LB HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin
22 F1-pumppu F1-SAE F1-pumppu - Kiinteä kierrostilavuus Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Pumpun halkileikkauskuva...19 Asennusmitat...20 Tilaustiedot (SAE)...20 Paineliitännät...20 Vakiomallit (SAE)...20 Imuliittimet Asennus ja käynnistys Parker Hannifin
23 F1-pumppu - Kiinteä kierrostilavuus F1-koot Kierrostilavuus [cm 3 /r] 25,6 40,9 51,1 59,5 Maks. virtaus 1) [l/min] 350 barin paineella barin paineella Suurin käyttöpaine [bar] jatkuva hetkellinen Pumpun kierrosluku [r/min] - kevennetty pumppu (alhainen paine) maks. kierr.luku 350 barin paineella 2) maks. kierr.luku 400 barin paineella 2) Pumpun momentti 1) [Nm] 350 barin paineella barin paineella Suurin ottoteho [kw] - jatkuva hetkellinen 3) Paino [kg] 8,5 8,5 8,5 8,5 3 1) Teoreettiset arvot ) Tulopaineella 1,0 bar (abs.) mineraaliöljyllä, viskositeetti 30 mm 2 /s (cst) 3) Maks. 6 sekuntia minuutin käytön aikana. Huom: Lisätiedot äänitasoista saat ottamalla yhteyden Parker Hannifiniin. Pumpun halkileikkauskuva 1. Pumpun akseli 2. Laakeri 3. Akselitiiviste 4. Kotelo 5. Hammaskehä 6. Rummun tuki 7. Mäntä ja männänrengas 8. Sylinterirumpu Liitäntäpää F1_61_SAE_cross_ny.eps Leif A./ Parker Hannifin
24 F1-pumppu - Kiinteä kierrostilavuus Asennusmitat, F1-25, -41, -51 ja -61 (SAE) Mitat mm (tuuma) 89,8 [3,54] 118 [4,65] [1,02] [0,86] Imuaukko 1 1 / 16 "-12 UN Sis muunnosliittimen paineliitäntään Imuliitin on tilattava erikseen 206 [8,11] 16 [6,57] 85 [3,35] 41,5 [1,63] Tilaustiedot (SAE) Esimerkki: F R U - S N - S F1-pumppukoko 25, 41, 51 tai 61 Pyörimissuunta R Myötäpäivään pyörivä L Vastapäivään pyörivä 130 [5,13] 98 [3,86] R ROTATION L S asennuslaippa (SAE J744, B ) S Ura-akseli, (SAE J744b) Spline 22-4, shaft 13T, S 13T, (SAE 16/32 J744b) DP. 22-4, 13T, 16/32 DP; Ura SAE J498b, luokan 1 mukainen. Paineliitännät Pumppukoko Paineaukko 1) / 16 "-12 UN / 16 "-12 UN / 16 "-12 UN / 16 "-12 UN 1) Sis. muunnosliitin (R:stä SAE:hen) 32 [1,26] 118 [4,65] Al-Si10Mg 56 [2,22] Ø14,3 [0,56] (x4) Vastapäivään pyörivä Myötäpäivään pyörivä 1 1 / 16 "-12 UN Sis. muunnosliittimen paineliitäntään Arvioitu painopiste 9,5 [0,37] Ø21,6 [0,850] Ø101,60 (+0/-0,05) [4,000 (+0/-0,002)] 8 [0,32] 186 [7,32] 33 [1,30] 12 [0,47] Pumpun akseli S SAE B ura-akseli Akselitiiviste N Nitril Asennuslaippa S SAE B Paineaukko U SAE O-rengas, UN-kierre [0,86] [1,02] M8 Imuaukko 163 [6.43] 14,5 [0,57] Vakiomallit (SAE) F1_SAE_ny5.eps Leif A./ Mallimerkintä Tilausnumero F1-25-R L F1-41-R L F1-51-R L F1-61-R L HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin
25 F1-moottori F1-moottori - Kiinteä kierrostilavuus 3 4 Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Tilaustiedot...22 Asennusmitat...22 Paineliitännät...22 Vakiomallit...22 Imuliittimet Asennus ja käynnistys Parker Hannifin
26 PART NO. Luettelo HY /FI F1-moottori - Kiinteä kierrostilavuus Moottorikoko F1-25-M 41-M 51-M 61-M 81-M 101-M 121-M Kierrostilavuus [cm 3 /r] 25,6 40,9 51,1 59,5 81,6 102,9 118,5 Suurin käyttöpaine [bar] jatkuva hetkellinen Kierrosluku [r/min] jatkuva hetkellinen Vääntömomentti (teoreettinen) [Nm] 00 barin paineella barin paineella Suurin ottoteho [kw] jatkuva hetkellinen Paino [kg] 8,5 8,5 8,5 8,5 12,5 12,5 12,5 Tilaustiedot Esimerkki: F M F1-moottorikoko 25, 41, 51, 61, 81, 101 tai 121 Asennusmitat Paineliitännät Moottorikoko Liitäntä F1-25/41/51/61 3 / 4 " -81/101 1" Ø13 (x4) Vakiomallit Mallimerkintä Tilausnumero F1-25-M M M M M M M HUOM: - F1-81/-101-M:n mittapiirustus esitetty. - Asennusmitat koskevat mallia F1-81/-101-M. Mitat suluissa [ ] koskevat mallia F1-25/-41/-51/-61-M. Kaikki mitat mm:inä. 98 [104] 114 Liitäntä B [BSP 3 / 4 "] BSP 1" 49,5 Liitäntä A [BSP 3 / 4 "] BSP 1" [98] 113 Made in Sweden - TYPE SER NO. HUOM! Vuotolinja kytkettävä. Vuotolinja kytkettävä liitäntä R1/2" suurin sallittu paine vuoto finjassa on 3 bar [167] 220 [206] Ura-akseli B8x32x36 (DIN 5462) M12x24 Ø80 (+0/-0,013) Ø34,9 F1_motor_ny5.eps 26 Parker Hannifin Leif A./
27 Kaksipiiripumppu sarja F2 Kaksipiiripumppu F2 - Kiinteä kierrostilavuus 4 5 Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Virtaus kierrosluvun funktiona...24 Akselimomentti paineen funktiona...24 Asennusmitat...25 Tilaustiedot...25 Vakiomallit...25 Imuliittimet Asennus ja käynnistys Parker Hannifin
28 Kaksipiiripumppu F2 - Kiinteä kierrostilavuus Pumppukoko F2-42/42 53/53 55/28 70/35 Kierrostilavuus [cm 3 /r] Aukko A Aukko B Suurin käyttöpaine [bar] jatkuva hetkellinen Suurin kierrosluku [r/min] (kevennetty pumppu pienellä paineella) Suurin nopeus itseimevänä [r/min] Paine aukoissa A 1) 2) ja B 1) 2) Aukko A 2) paineeton, paine aukossa B Ottoteho [kw] maks. hetkellinen 3) maks. jatkuva ) 2 1 / 2 imulinjalla; 2 imulinjalla 53/53 ja 70/35 maks r/min, 42/42 ja 55/28 maks r/min (q 120 l/min) 2) Tulopaineella 1,0 bar (abs.) Paino [kg] Huom! Alhaisempi tulopaine vaikuttaa pumpun suorituskykyyn. 3) Maks. 6 sekuntia minuutin käytön aikana. Pyörimissuuntaan sidotut liitäntäpäät Ulompi paineliitäntä (A) Imuliitäntä Sisempi paineliitäntä (B) Ulompi paineliitäntä (A) Imuliitäntä Sisempi paineliitäntä (B) F2 B Myötäpäivään pyörivän pumpun liitäntäpää Vastapäivään pyörivän pumpun liitäntäpää F2plus_end_caps_GB.eps Leif A./ A F2 B A Virtaus kierrosluvun funktiona (teoreettiset arvot) Pumpun kierrosluku [r/min] F2-53/53 virtaus[l/min] Aukko A Aukko B Yhteensä (A + B) Huom. 42/42 arvot ovat 80% 53/53 arvoista F2-70/35 virtaus[l/min] Aukko A Aukko B Yhteensä (A + B) Huom. 55/28 arvot ovat 80% 70/35 arvoista Akselimomentti paineen funktiona (teoreettiset arvot) Paine [bar] F2-53/53 momentti [Nm] Aukko A Aukko B Yhteensä (A + B) Huom. 42/42 arvot ovat 80% 53/53 arvoista F2-70/35 momentti [Nm] Aukko A Aukko B Yhteensä (A + B) Huom. 55/28 arvot ovat 80% 70/35 arvoista 28 Parker Hannifin
29 Kaksipiiripumppu F2 - Kiinteä kierrostilavuus Asennusmitat Paineliitännät (R3/4") Imuliitäntä F2 B Myötäpäivään pyörivä Vastapäivään pyörivä Arvioitu painopiste B Tark.tulppa /-0 Ura-akseli Spline B8x32x36 (DIN 5462) Tilaustiedot Esimerkki: F2-pumppukoko [cm 3 /r] 42/42 53/53 55/28 70/35 Pyörimissuunta L Vastapäivään pyörivä R Myötäpäivään pyörivä F2-53/53 - L Ø33 +0/-0.1 Ø34.9 Ø80 (+0/-0,013) 8.5 Vakiomallit Mallimerkintä Tilausnumero F2-42/42-R F2-42/42-L F2-53/53-R F2-53/53-L F2-55/28-R F2-55/28-L F2-70/35-R F2-70/35-L M12x24 Tyhjennysreikä (akselitiivisteiden välissä) F2plus_install_GB.eps Leif A./ Huomaa! - Kiristä tarkastustulppa ennen käynnistystä momenttiin Nm. - Liitäntäpää on vaihdettava pyörimissuunnan muuttamiseksi. HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin
30 T1-pumppu T1-pumppu - Kiinteä kierrostilavuus Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus Pumpun halkileikkauskuva...27 Asennusmitat Tilaustiedot...29 Vakiomallit...29 Paineliitännät...29 Imuliittimet Asennus ja käynnistys Parker Hannifin
31 T1-pumppu - Kiinteä kierrostilavuus Pumppukoko - T Kierrostilavuus [cm 3 /r] 50,0 81,5 118,5 Suurin virtaus 1) [l/min] ) 190 3) Suurin käyttöpaine [bar] - jatkuva hetkellinen Pumpun kierrosluku [r/min] - kevennetty pumppu (alhainen paine) suurin kierrosluku 2) ) ) Pumpun momentti 1) [Nm] barin paineella barin paineella Suurin ottoteho [kw] - jatkuva hetkellinen 4) Paino [kg] 7,2 8,5 12,5 1) Teoreettiset arvot. 2) Voimassa 1,0 barin (abs.) tulopaineella käytettäessä mineraaliöljyä, jonka viskositeetti 30 mm 2 /s (cst). 3) Voimassa 2 1 / 2 " imulinjalla. 2" imulinjalla: T1-81 maks r/min (Q 120 l/min); T1-121 maks. 950 r/min (Q 120 l/min). 4) Maks. 6 sekuntia yhden (1) minuutin aikana. Huom: Lisätietoja äänitasoista saat ottamalla yhteyden Parker Hannifiniin. Pumpun halkileikkauskuva (kuvassa T1-51) Pumpun akseli 4. Pumpun pesä 7. Mäntä ja lamellirengas 2. Akselitiivisteet 3. Laakeri 5. Hammaskehä 6. Rummun tuki T1_51_snitt_ny2.eps 8. Sylinterirumpu Leif9. A./ Liitäntäpää 31 Parker Hannifin
32 T1-pumppu - Kiinteä kierrostilavuus Asennusmitat, T Ø13 (x4) Imuaukko Paineliitäntä BSP 3/4" ROTATION Paineliitäntä BSP 3/4" Arvioitu painopiste Vastapäivään pyörivä Myötäpäivään pyörivä Imuliitäntä Asennusmitat, T ,8 1,85 +0,30/-0 Ura-akseli Spline B8x32x36 (DIN 5462) (DIN 5462) Ø80 (+0/-0,013) Ø33 +0/-0,25 Ø34,9 +0/-0, Tyhjennysreikä (akselitiivisteiden välissä) M12x24 T1_51_install_GB.eps Imuaukko Leif A./ Paineliitäntä BSP 3/4" 109 Ø13 (x4) Vastapäivään pyörivä , Myötäpäivään pyörivä Paineliitäntä BSP 3/4" Imuliitäntä ROTATION Arvioitu painopiste ,5 163, ,8 7 1,85 +0,3/-0 Ø34,9 Ø80 (+0/-0,013) Spline Ura-akseli shaft B8x32x36 B8x32x36 (DIN (DIN 5462) 5462) 108 M12x24 F1_61_install_ny2.eps 32 Leif A./ Parker Hannifin
33 T1-pumppu - Kiinteä kierrostilavuus Asennusmitat, T Imuaukko Paineliitäntä BSP 1" Ø13 (x4) Vastapäivään pyörivä Myötäpäivään pyörivä Paineliitäntä BSP 1" Imuliitäntä R ROTATION L Arvioitu painopiste Al-Si10Mg 55 27,8 7 Tilaustiedot Esimerkki: T1-pumppukoko 51, 81 tai 121 1,85 +0,3/-0 Ura-akseli Spline B8x32x36 (DIN 5462) (DIN 5462) Pyörimissuunta R Myötäpäivään pyörivä L Vastapäivään pyörivä T R HUOM: Imuliitin on tilattava erikseen. Ks. luku 9. Ø34,9 Ø80 (+0/-0,013) Vakiomallit M12x T1_121_install_ny3.eps Leif A-son./ Mallimerkintä Tilausnumero T1-51-R L T1-81-R L T1-121-R L Paineliitännät Pumppukoko Paineaukko 1) / 4 " / 4 " " 1) R-kierre (ei sisällä liitintä). 33 Parker Hannifin
34 VP1-pumppu VP1-pumppu - Säädettävä kierrostilavuus Sisältö Sivu Luku Pumpun valinta ja putkiston mitoitus VP1 halkileikkauskuva Asennusmitat VP1-pumpun liitinsarjat (VP1-45 ja -75)...32 Tilaustiedot...35 VP1 kuormantuntevassa järjestelmässä...35 VP1-LS kuormantunteva säädin...36 LS-säädin Tandemasennus...37 Imuliittimet 3", VP Asennus ja käynnistys VP Viskositeetti Vuotolinja Parker Hannifin
35 VP1-pumppu - Säädettävä kierrostilavuus Pumppukoko VP1 45 VP1 75 VP1-120 Suurin kierrostilavuus [cm 3 /r] Suurin paine [bar] - jatkuva 1) hetkellinen 2) Asetusaika [ms] - maksimista minimiin minimistä maksimiin Nopeus itseimevänä 3) [r/min] - 2 imulinja, maks / 2 imulinja, maks Säätimen tyyppi LS Akselit DIN 5462 Asennuslaippa ISO Paino (mkl säädin) [kg] 7 1) Ks. sivu 8: LS ohjaustoiminto. 2) Maks. 6 sekuntia 1 min. käytön aikana. 3) 1,0 barin (abs.) tulopainella mineraali öljyllä, viskositeetti 30 mm 2 /s (cst). VP1-45/-75:n halkileikkauskuva 1. Imuaukko 2. Ilmanpoistotulppa 3. Palautusjousi 4. Säädin 5. Säätömäntä (toinen kahdesta) 6. Vinolevy 7. Vinolevyn laakeri 8. Peitekansi 9. Ura (tandemasennusta varten) 10. Laakeriholkki 11. Mäntä (venttiililevyä varten) 12. Venttiililevy 13. Sylinterirumpu 14. Rumpupesä 15. Ilmanpoistotulppa 16. Mäntä ja liukukenkä 17. Pidätinlevy 18. Laakeripesä 19. Kartiorullalaakeri 20. Akselitiiviste ja pidin 21. Käyttöakseli VP1 cross section Leif A./ Parker Hannifin
36 VP1-pumppu - Säädettävä kierrostilavuus Asennusmitat (VP1-45 ja -75) 73 maks. (Myötäp.) 73 maks. (Vastap.) 107 max 46 min "Ylempi" ilmanpoistotulppa 73 min 56 11,8 27,8 1, Ø34,9 +0/-0,1 Ø80 (+0/-0,013) 71 max max 20 max 132 max Pumpun painopiste Ilmanpoistotulppa 256, ,5 55 Ura-akseli Spline B8x32x36 (DIN 5462) Mittausliitäntä paineliitäntä R1/4" (Vastapäivään pyörivä) Imuliitäntä; R1 1/4" Mittausliitäntä paineliitäntä R1/4" (Myötäpäivään pyörivä) Mittausliitäntä tuloaukko; R1/4" Paineliitäntä R1" (Vastapäivään pyörivä) Paineliitäntä; R1" (Myötäpäivään pyörivä) LS T Säätimen vuotoliitäntä (R 1/4") LS-Liitäntä LS (R 1/4") M12x24 VP1_inst_GB.eps Leif A./ TÄRKEÄÄ! Säätimen T-liitäntää ei ole kytketty sisäisesti pumpun pesän kautta. Siksi säätimen T -aukon ja hydraulisäiliön välille on vedettävä ulkoinen letku. HUOM: Imuliitin on tilattava erikseen. Ks. luku Parker Hannifin
37 VP1-pumppu - Säädettävä kierrostilavuus VP1-120 Halkileikkauskuva 1. Säädin 2. Säätömäntä 3. Paine-eron säätöruuvi (LS-säädin) 4. Maksimipaineen säätöruuvi 5. Vinolevy 6. Vinolevyn laakeri 7. Ilmaustulppa 8. Akselitiivisteen juorureikä 9. Neulalaakeri 10. Venttiililevy 11. Sylinteripumppu 12. Kotelo 13. Mäntä ja liukukenkä 14. Säätömäntä 15. Pidäntinlevy 16. Laakerikotelo 17. Ilmaustulppa 18. Rullalaakeri 19. Akselitiiviste ja sen pidin 20. Akseli LS-säädin (VP1-120) Järjestelmä-, paineenmittaus (G 1 / 4 ) Vuotoliitäntä (G 3 / 8 ) VP1_120_section.eps VP1-120 pumpun säätimen Leif A./ poikkileikkaus Paine-eron säätö ( 1kierrr.n 10 bar) M T A A Aukko säätömännälle Korkeapaineliitäntä (Ei liitäntää pumpun kotelossa) Koteloa päin LS-liitäntä (G 1 / 4 ) Halkileikkaus A A VP1_120_valve.eps Leif A./ Kuristin paineenrajoitukselle Ø2,0 mm Huom: Vertaa kaavioon s.42. Kuristin Maks.paineen säätö (1 kierr. n bar) Tulppa kuristinreiällä Pidäntintappi (vastakk. puolella) VP1_120_valve_section.eps LS-säätimelle Ø1,2 mm Leif A./ Parker Hannifin
38 VP1-pumppu - Säädettävä kierrostilavuus Asennusmitat A 68 Ø12,5 (x4) M T Ylempi ilmanpoistotulppa (R1/4 ); (kiristettävä asennusvaiheessa) Pyörimissuunta (Kuvassa oikeakätisenä) 191 Ø80 (+0/-0,013) A Painopisteen asema 156 Alempi ilmanpoistotulppa (R1/4 ) TÄRKEÄÄ! Säätimen T-liitäntää ei ole kytketty sisäisesti pumpun pesän kautta. Siksi säätimen T -aukon ja hydraulisäiliön välille on vedettävä ulkoinen letku HUOM: Imuliitin on tilattava erikseen. Ks. luku 9. LS-liitäntä (R 1 / 4 ) Vuotoliitäntä T (R 3 / 8 ) Järjestelmä- (R1/4 ) paineen mittauskohta Akselitiivisteen vuotoreiän suojalevy M12 Ura-akseli B8x32x36 (DIN 5462) 6 29 Imuliitäntä (Imuliittimet s. 44) Paineliitäntä (R1 ) 29 6 Paineliitäntä (R1 ) Halkileikkaus A A Oikeakätinen pumppu Vasenkätinen pumppu VP1_120_install.eps 38 Parker Hannifin Leif Pump A./ and Motor Division
39 VP1-pumppu - Säädettävä kierrostilavuus Tilaustiedot Esimerkki: VP1-pumppukoko 45, 75 tai 120 Pyörimissuunta L Vastapäivään pyörivä R Myötäpäivään pyörivä VP L HUOM! Haluttu pyörimissuunta on ilmoitettava tilauksen yhteydessä, sillä sitä ei voida muuttaa jälkikäteen. Vakiomallit Mallimerkintä Tilausnumero VP1-045-R VP1-045-L VP1-075-R VP1-075-L Vp1-120-R VP1-120 L VP1 kuormantuntevassa järjestelmässä Kuormantuntevassa hydraulijärjestelmässä VP1- pumppu tuottaa kullakin hetkellä kytkettynä olevien toimintojen tarvitseman virtauksen. Tämän ansiosta energiankulutus ja lämmönmuodostus ovat huomattavasti pienemmät vastaavissa olosuhteissa käytettyyn, kierrostilavuudeltaan kiinteään pumppuun verrattuna. Kaaviossa 1 on esitetty tehontarve (virtaus x paine) vakiovirtausjärjestelmässä käytettävälle, kierrostilavuudeltaan kiinteälle pumpulle. Kaaviosta 2 nähdään voimakkaasti alentunut tehontarve kuormantuntevassa järjestelmässä, jossa on kierrostilavuudeltaan säädettävä pumppu, esim. VP1. Molemmissa tapauksissa pumpun paine on hieman korkeampi kuin mitä vaaditaan raskaimmalla kuormalla ('Kuorma 2'), mutta VP1 tarvitsee huomattavasti pienemmän virtauksensa vuoksi ainoastaan tehon, joka on merkitty varjostetulle alueelle 'Kuormateho'. Vakiovirtausjärjestelmässä ylimääräinen hydrauliöljy johdetaan säiliöön ja vastaava teho, ( Hukkateho ), on lämpöhäviötä. Paine Kulmateho Paine Kulmateho 7 p Max p Max Hukkateho Hukkateho p Kuorma Kuorma 1 Kuorma 2 Kuorma 3 p Kuorma Kuorma 1 Kuorma 2 Kuorma 3 Q Kuorma 1-3 Q Max Virtaus Q Kuorma 1-3 Q Max Virtaus Kaavio 1. Vakiovirtausjärjestelmä; kierrostilavuudeltaan kiinteä pumppu Järjestelmien vertailu Järjestelmä Vakiovirtaus Kuormantunteva Pumppu Kiinteä kierr. VP1 säädettävä kierr. Pumpun ohjaus Vain paine Paine ja virtaus Kuormitus* Tietty vaikutus Ei vaikutusta Energiankulutus Suuri Pieni Lämmönmuodostus Suuri Pieni * Useita virtaukseltaan ja paineeltaan erilaisia kuormia kytkettyinä samanaikaisesti; ks. yllä olevat kaaviot. Kaavio 2. Kuormantunteva järjestelmä; kierrostilavuudeltaan säädettävä pumppu (VP1) Diagram_1 GB.eps Leif A./ Parker Hannifin
40 VP1-LS kuormantunteva säädin VP1-pumppua voidaan käyttää minkä tahansa markkinoilla olevan kuormantuntevan venttiilin kanssa. Säädin ohjaa hydraulijärjestelmään syötettävää virtausta paine-erolla p, joka on signaalipaineen ja pumpusta tulevassa painelinjassa vallitsevan paineen erotus. Kun suuntaventtiili on määrätyn verran auki, virtaus pidetään vakiona, vaikka pumpun paine muuttuisikin kuorman vaihdellessa. LS-säädin (kuva 2) koostuu (pumpunpesään asennettavasta) venttiilipesästä, jossa on paine-ero- ja paineenrajoitintoiminnot. Molempia toimintoja voidaan säätää. VP1-pumppu - Säädettävä kierrostilavuus Kuten kuvasta 1 käy ilmi, säädin on kytketty järjestelmäpaineeseen, LS-signaaliin ja molempiin säätömäntiin. Kun pumpun ei tarvitse tuottaa virtausta millekään toiminnolle, on paine signaalijohdossa nolla. Pumppu pitää tällöin yllä ainoastaan nk. standby -painetta, jonka määrää säätöjousen asetus. Kuorman paineenrajoitusventtiili (kuva 2) rajoittaa painetta LS-linjassa ja siten myös järjestelmän maksimipaineen. LS kuormantunteva säätötoiminto VP1-45/75 Ks. hydraulikaavio (kuva 1). Suuntaventtiilin luistille esivalittu 'avautuma' vastaa työtehtävän tiettyä virtausta. Tämä virtaus aiheuttaa puolestaan paine-eron ( p) luistiin ja samalla paine-eron pumpun painepuolen ja LS-johdon välille. Kun paine-ero pienenee (esim. venttiililuisti aukeaa lisää), pienenee myös p ja LS-säätimen luisti liikkuu vasemmalle. Tällöin säätömäntien paine laskee ja pumpun kierrostilavuus kasvaa. Pumpun kierrostilavuuden kasvu lakkaa, kun asetettu p saavutetaan ja venttiililuistiin vaikuttavat voimat tasaavat toisensa. Jos LS-säädin ei anna signaalipainetta (esim. kun ohjausventtiili on neutraaliasennossa), pumppu tuottaa vain virtauksen, joka tarvitaan signaalipaineen jousella asetetun standby-paineen ylläpitämiseen. Asetukset Signaalipaineen rajoitus (2) Pumppu on asetettu tehtaalla 350 barin maksimipaineelle, mutta se voidaan säätää jopa bariin. Standby-paine (4) p on asetettu tehtaalla 25 bariksi, se voidaan säätää jopa 35 bariin. Asetuksella (25 bar) saadaan yhdessä kuvan 2 mukaisten vakiokuristusten kanssa yleensä hyvät ohjausominaisuudet suuntaventtiilille ja lisäksi vakaa hydraulijärjestelmä, jossa ei esiinny painevaihteluita. Lisätietoja saat Parker Hannifinilta. 7 6 Kuormantunteva suuntaventtiili T Säätömäntä 1 Säätömäntä 2 Työtoimintoon LS A T Min Max VP1_LS_schem_GB.eps Leif A./ B P Mitt. liitäntä 1. LS-kuristus 5. Järjestelmävaimennuk- (1,0 mm; kiinteä) sen kuristus (2,0 mm) 2. Signaalipaineen- 6. Kuristus vuotorajoituksen säätö linjassa (0,6 mm). 3. Kuristus paluu- 7. Kiinteä vaimennusjohdossa (0,6 mm) kuristin 4. p-säätö Kuva 1. Hydraulikaavio. 40 Parker Hannifin
41 VP1-pumppu - Säädettävä kierrostilavuus LS-säädin VP1-45/75 LS-liitäntä R1/4") A Säätimen vuotoliitäntä (R1/4") Maksimipaineen säätö O-rengas (x6) 1 LS T Vaimennuskuristus (vastap. pyörivä) (Säätömäntään 1) (Säätömäntään 2) Paine-eron säätö 5 Vaimennuskuristus (myötäp. pyörivä) A Päältä katsottuna (läpimenevällä akselilla) VP1-pumpussa on läpimenevä akseli, mikä mahdollistaa apupumpun (esim. kierrostilavuudeltaan kiinteän F1:n) asentamisen VP1-pumpun perään muunnossarjan avulla (kuva 3). Huom! Kahden pumpun tandemasennuksen voiman ulosottoon aiheuttama taivutusmomentti ylittää yleensä voiman ulosoton sallitun momentin. Vaurioiden välttämiseksi lisäpumppu on tuettava vaihteistoon kiinnitetyllä kannattimella (kannatinta ei saa kiinnittää kuorma-auton alustaan). Myös silloin kun tandemyhdistelmä on asennettu erilliselle kannattimelle (esim. kardaanikäytössä), on pumppujen takapäät tuettava erillisellä tukikannattimella. Signaalipaineenrajoitus Alta katsottuna 6 3 Läpileikkaus Kuva 2. LS-säädin. Säätöjousi Venttiililuisti Tandemasennus VP1-045/075 Leikkaus A A LS_block_GB.eps Leif A./ Kuva 3. Muunnossarja (tuotenro ) tandemasennukseen. 7 TÄRKEÄÄ! Pyydä lisätietoja Parker Hannifinilta jos harkitset kahden VP1-pumpun asentamista peräkkäin. 41 Parker Hannifin
42 VP1-pumppu - Säädettävä kierrostilavuus VP1-120 kuormantuntevan LS-säätimen toiminta Katso hydraulikaaviota oikealla. Valittu suuntaventtiilin karan avautuma vastaa tiettyä virtausta toimilaitteelle. Tämä virtaus vastaa vuorostaan tiettyä paine-eroa, p, karan yli ja täten myös paine-eroa pumpun paineaukon ja LS-linja välillä. Kun paine-ero pienenee (esim. kun suuntaventtiilin karaa avataan lisää) p, siirtyy säätimen LS-kara vasemmalle. Silloin paine säätömännällä pienenee ja pumpun kierrostilavuus kasvaa. Kierrostilavuuden kasvu pysähtyy, kun säädetty p saavutetaan ja säätimen LS-karaan vaikuttavat voimat vastaavat toisiaan. Mikäli LS-säädin ei saa signaalipainetta (esim. kun suuntaventtiilin kara on keskiasennossa) tuottaa pumppu vain sen verran, kuin järjestelmän sisäisiin vuotoihin kuuluu ja tyhjäkäyntipaine-ero säilyy. Säädöt - Maksimipaineenrajoitus Pumppu on säädetty tehtaalla 300 barin maks. paineelle, mutta painetta voidaan säätää aina 350 bariin. - Tyhjäkäyntipaine p on säädetty tehtaalla 35 bariin mutta voidaan säätää bariin. 35 barin säätö antaa yhdessä käytettyjen standardikuristimien kanssa tavallisesti hyvät ohjausominaisuudet suuntaventtiilille ja vakaan hydraulijärjestelmän ilman värähtelyjä. Lisätietojen saamiseksi ota yhteyttä Parker Hannifiniin. LS-säätimen kara Min Toimintalaitteelle M Max VP1_10_schematic.eps Leif A./ Hydraulikaavio VP1-120-pumpulle. Kuormantunteva suuntaventtiili LS Säädin Ø2,0 mm Ø1,2 mm Säätömäntä T LS-säädin (VP1-120) Järjestelmä-, paineenmittaus (R 1 / 4 ) Vuotoliitäntä (R 3 / 8 ) VP1-120-pumpun säätimen halkileikkauskuva Paine-eron säätö (1 kierros n. 10 bar) M T A A Maks. paineenrajoituskara Korkeapaineliitäntä Aukko säätömännälle (Ei liitäntää pumpun kotelossa) Koteloa päin Liitäntä LS (R 1 / Halkileikkaus VP1_120_valve.eps 4 ) A A Leif A./ Kuristin paineenrajoitukselle Ø2,0 mm Kuristin Huom.: Vertaa yllä olevaan kansioon Maks.paineen säätö (1 kierr. n bar) Tulppa kuristinreiällä Pidätintappi (vastakkaisella puolella) VP1_120_valve_section.eps LS-säätimelle Leif A./ Ø1,2 mm 42 Parker Hannifin
43 BLA Yleistä Syöttöyksikön ansiosta on helppo rakentaa suljettuja hydraulijärjestelmiä. Tällaisissa järjestelmissä voidaan: Välttää erillinen, venttiilein varustettu syöttöpumppu helppo asennus, edullinen hinta Hyödyntää suurempaa pumpun kierroslukua itseimemiskyky ei rajoita Käyttää pieniä öljysäiliöitä vaahtoamisvaaran lisääntymättä Suljetuissa hydrostaattisissa voimansiirroissa käytetään normaalisti erillistä pumppua jäähdytettävän ja suodatettavan öljyn vaihtamiseksi pääpiirissä. Näihin järjestelmiin sisältyy myös syöttöpaineventtiili, jonka tehtävän on ylläpitää tiettyä ylipainetta järjestelmän matalapainepuolella. BLA4-syöttöyksiköllä saadaan samat toiminnot helpommin ja edullisemmin. Syöttöyksikössä ei ole liikkuvia osia eikä se sen vuoksi vaadi mekaanista käyttöyksikköä. Kuvaus Suljetussa hydrostaattisessa voimansiirrossa syöttöpumppu rakennetaan usein yhteen pääpumpun kanssa pumpun ja moottorin tilavuushäviöiden kompensoimiseksi. Se varmistaa myös riittävän ensiöpaineen kavitaation estämiseksi. BLA-syöttöyksikkö korvaa syöttöpumpun monissa sovelluksissa, jossa seuraavat ehdot täyttyvät: - pumpun suurimman ja pienimmän virtauksen välinen suhde ei ole yli 2:1 - järjestelmäpaine muuttuu asteittain ilman tiheitä ja korostuneita paineiskuja - pumpun ja syöttöyksikön välinen letku on suhteellisen lyhyt BLA-syöttöyksiköstä on kaksi kokoa - BLA 4 (maks. 160 l/min pumppuvirtauksille) - BLA 6 (maks. 400 l/min pumppuvirtauksille) Syöttöosa Syöttöosa sisältää ejektorin, johon hydraulimoottorista tuleva paluuvirtaus johdetaan. Ejektorit on tarkoitettu järjestelmiin, joissa paluuvirtaus on pääosin yhtä suuri kuin pumpun virtaus. Paluuvirtauksesta poistetaan noin 10% ennen ejektoria. Kierrosta poistettu öljy sekä pumpun ja moottorin vuotoöljy johdetaan säiliöön suodattimen ja mahdollisen jäähdyttimen kautta. Paluuvirtauksen energia käytetään öljyn imemiseksi takaisin säiliöstä ja paineen muodostukseen pumpun imulinjaan. Syöttöyksikössä on liitäntäaukot pumpun ja moottorin vuotoliitännöille. T-linja johtaa noin 10% päävirtauksesta paluusuodattimen läpi, ennen kuin öljy virtaa säiliöön. Lisätietoja, ks. tekninen luettelomme BLA boost unit HY /UK BLA-syöttöyksikkö Sovellukset Puhallinkäyttö Potkurikäyttö Generaattorikäyttö Pumppukäyttö Öljynjäähdytys Hydraulijärjestelmässä tarvitaan yleensä öljynjäähdytintä; jäähdytin johtaa pois osan pääpiirissä muodostuneesta lämmöstä. Pumpun maksimivirtaukselle mitoitettu jäähdytin on asennettava moottorin ja BLA-yksikön väliseen paluujohtoon. pumpun To pump imupuolelle inlet BLA-syöttöyksikön läpileikkaus BLA_cross_section.eps Leif A./ Syöttöyksikön asennus 1 ejektori Injector From imusuutin Nozzle säiliöstä tank 1. Pumppu 2. Moottori 3. Syöttöyksikkö (sis. ejektorin ja imusuuttimen) 4. Suodatin 3 4 moottorin From paluupuolelta motor outlet suodattimeen filter To From filter suodattimesta to tank säiliöön T-linja Bleed-off nozzle 5. Paineenrajoitusventtiili BLA_install.eps 6. Täysvirtaussuodatin (tarvittaessa) Leif A./ Säiliö Parker Hannifin
44 Imuliittimet sarjan F1, F2 ja T1 pumpuille Suora imuliitin Imuliitin sisältää suoran, 45, 90 tai 135 imuliittimen, kaksi kiristintä, kaksi kuusiokoloruuvia ja O-renkaan. Tilausnumero A [mm] B [mm] ØC [mm] (in.) (1 1 / 2 ") (2") ) (2 1 / 2 ") ) (3") Liittimet A C Imuliitin Kuusiokoloruuvi Kiristin O-rengas 45 -imuliitin Tilausnumero A [mm] B [mm] ØC [mm] (in.) Suora liitin C B ) (1 1 / 4 ") ) (1 1 / 2 ") ) (2") ) (2 1 / 2 ") ) (3") Imuliittime VP1-045/075 ks. sivu 45. 1) Sopii sarjaan F ) Sopii sarjaan F1-41,-51,-61,-81, ) Tarkoitetti VP1-120:een (3 kiristin ja 3 ruuvia) A 45 -liitin A C B imuliitin Tilausnumero A [mm] B [mm] ØC [mm] (in.) (1 1 / 2 ") (2") ) (2 1 / 2 ") liitin B 20 C 135 -imuliitin Tilausnumero A [mm] B [mm] ØC [mm] (in.) (2 ) A HUOM: Imuliitin on tilattava erikseen (ei toimiteta pumpun mukana). Oikean imuliittimen valitsemiseksi ks. luku 2. ( sivut 12 ja 13 ) liitin B 20 Suction_fittings_F1plus_GB.eps 44 Parker Hannifin Leif A./020115
