1 Machine type: 10108/6265 [H505] 10111/4725 [H520 ES5.0] 10094/2562 [H520 Non-ES5.0] 10116/6284 [H535 ES5.0] 10117/6285 [H535 Non-ES5.0] 10125/90A4 [H515] 10129/90A8 [H530 ES] 10130/90AA [H530 Non-ES] H5 Series Käyttöopas Version

2 Tärkeät turvallisuusohjeet Lue ennen tuotteen käyttöä siihen liittyvät turvallisuusohjeet huolellisesti. Katso viimeisimmät turvallisuusohjeet tuotteen mukana toimitetusta Turvallisuus- ja takuuopas. Näiden turvallisuusohjeiden lukeminen ja ymmärtäminen rajoittaa henkilövahinkojen tai laitevaurioiden mahdollisuutta. Käyttöoppaassa kuvatut käyttöliittymät ja toiminnot ovat vain viitteellisiä ja voivat erota todellisen tuotteen ulkomuodosta. Tuotteen muotoilua ja teknisiä tietoja voidaan muuttaa ilman ennakkoilmoitusta. Vaara: Huomioi erittäin vaaralliset tai mahdollisesti hengenvaaralliset tilanteet. Huomio: Huomioi ohjelmien, laitteiden tai tietojen vaurioitumismahdollisuudet. Huomautus: Huomioi nämä tärkeät tiedot. Copyright Lenovo Kaikki oikeudet pidätetään. TIEDOTUS OIKEUKSIEN RAJOITUKSESTA: Jos tiedot tai tietokoneohjelma toimitetaan General Services Administration "GSA" -sopimuksen mukaisesti, on käyttö, kopiointi tai julkaisu rajoitettu sopimuksen nro. GS-35F mukaisesti.

3

4 Sisältö Tärkeät turvallisuusohjeet Tietokonelaitteiston käyttö... 1 Kotelon etuosa...2 Kotelon takaosa...3 Liittimien perusohjeet...8 Tietokoneen liittäminen Äänen asetusohjeet...10 Virtajohdon liittäminen...11 Näytön liitäntäohjeet kun Blu-ray -levyjä toistetaan...12 Yhdistäminen Internetiin...12 Langallinen näppäimistö (vain tietyt mallit)...13 Windows 8.1:n käyttö Vaihtaminen Windows 8.1 pääkäyttöliittymien välillä...16 Oikopolku-rivi...16 Tietokoneen sammuttaminen...16 Vaihtaminen sovellusten välillä...17 Sovelluksen sulkeminen...17 Muiden järjestelmäohjelmien avaaminen...17 Windowsin Ohje ja tuki...17 Palautusjärjestelmän käyttö OneKey Recovery...20 Ohjaimien ja sovelluksen asennus...21 Ohjelman käyttö Lenovo-tuki...24 Sisältö i

5 Vianetsintä ja asetusten vahvistus Näyttöongelmien vianetsintä...26 Ääniongelmien vianetsintä...27 Ohjelmisto-ongelmien vianetsintä...28 Optisten asemien ja kiintolevyjen vianetsintäongelmat...28 Erikoisohjeet Windows-käyttöjärjestelmän vianetsintään...29 Windowsin Ohje ja tuki...30 BIOS setup utility...30 Päivittäisten huoltotehtävien suorittaminen...31 Laitteiston vaihto-ohje Osien sijainti...37 Laitteiston vaihto...43 Liite Julistus...55 Tavaramerkit...56 Energy Star -lauseke...57 ErP-yhdenmukaisuustilan käyttöönotto...58 ii Sisältö

6 Tietokonelaitteiston käyttö Tämä luku sisältää seuraavat aiheet: Tietokonelaitteiston esittely Tietoja tietokoneen liitännöistä Huomautus: Kuvaukset tässä luvussa voivat erota tietokoneessa nähtävistä, tietokoneen mallin ja kokoonpanon mukaan. Käyttöopas 1

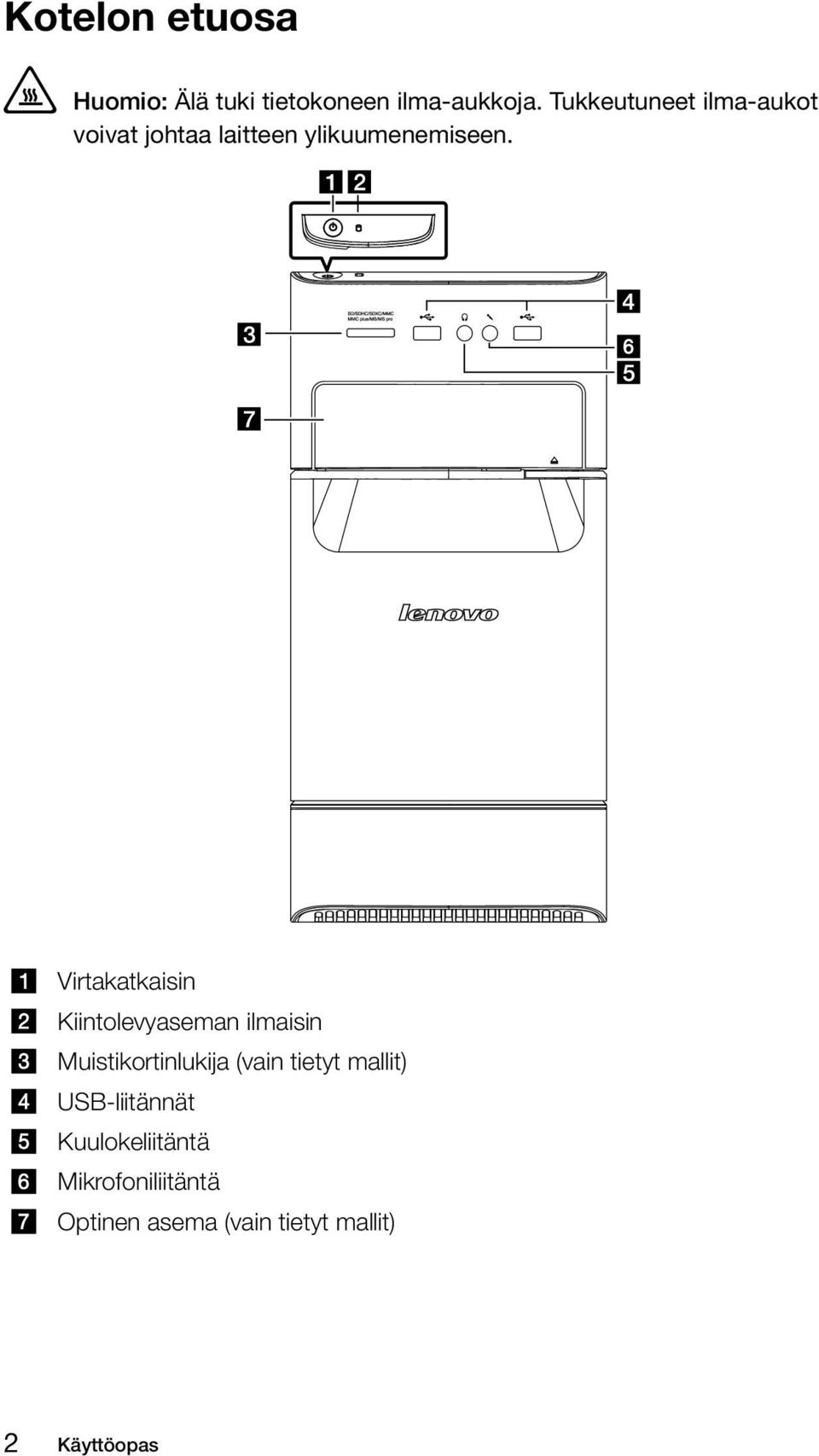

7 Kotelon etuosa Huomio: Älä tuki tietokoneen ilma-aukkoja. Tukkeutuneet ilma-aukot voivat johtaa laitteen ylikuumenemiseen. Virtakatkaisin Kiintolevyaseman ilmaisin Muistikortinlukija (vain tietyt mallit) USB-liitännät Kuulokeliitäntä Mikrofoniliitäntä Optinen asema (vain tietyt mallit) 2 Käyttöopas

8 Kotelon takaosa (Jos takaosan kokoonpano tässä kappaleessa eroaa tietokoneesi takaosasta, katso tietokoneesi takaosa.) Lenovo H505 Sisäänrakennettu VGA-liitin HDMI-liitin (vain tietyt mallit) USB 2.0 -liitännät USB 3.0 -liitännät Ääniliittimet Virtaliitäntä Laajennuskorttipaikka Ethernet-liitäntä WiFi-antenni (vain tietyt mallit) Käyttöopas 3

9 Lenovo H515 Sisäänrakennettu VGA-liitin HDMI-liitin (vain tietyt mallit) USB 2.0 -liitännät USB 3.0 -liitännät Ääniliittimet Virtaliitäntä Laajennuskorttipaikat (osa malleista varustettu grafiikkakortilla, USB 3.0- tai TV-viritinkortilla) Ethernet-liitäntä WiFi-antenni (vain tietyt mallit) Kaapelikiinnike 4 Käyttöopas

10 Lenovo H520 Virtaliitäntä Jännitteen valintakytkin (vain tietyt mallit) USB-liitännät HDMI-liitin (vain tietyt mallit) Sisäänrakennettu VGA-liitin USB-liitännät Ääniliittimet Laajennuskorttipaikat (osa malleista varustettu grafiikkakortilla, USB 3.0- tai TV-viritinkortilla) Ethernet-liitäntä WiFi-antenni (vain tietyt mallit) Käyttöopas 5

11 Lenovo H530 Virtaliitäntä Jännitteen valintakytkin (vain tietyt mallit) HDMI-liitin (vain tietyt mallit) Sisäänrakennettu VGA-liitin USB 3.0 -liitännät USB 2.0 -liitännät Ääniliittimet Laajennuskorttipaikat (osa malleista varustettu grafiikkakortilla, USB 3.0- tai TV-viritinkortilla) Ethernet-liitäntä WiFi-antenni (vain tietyt mallit) 6 Käyttöopas

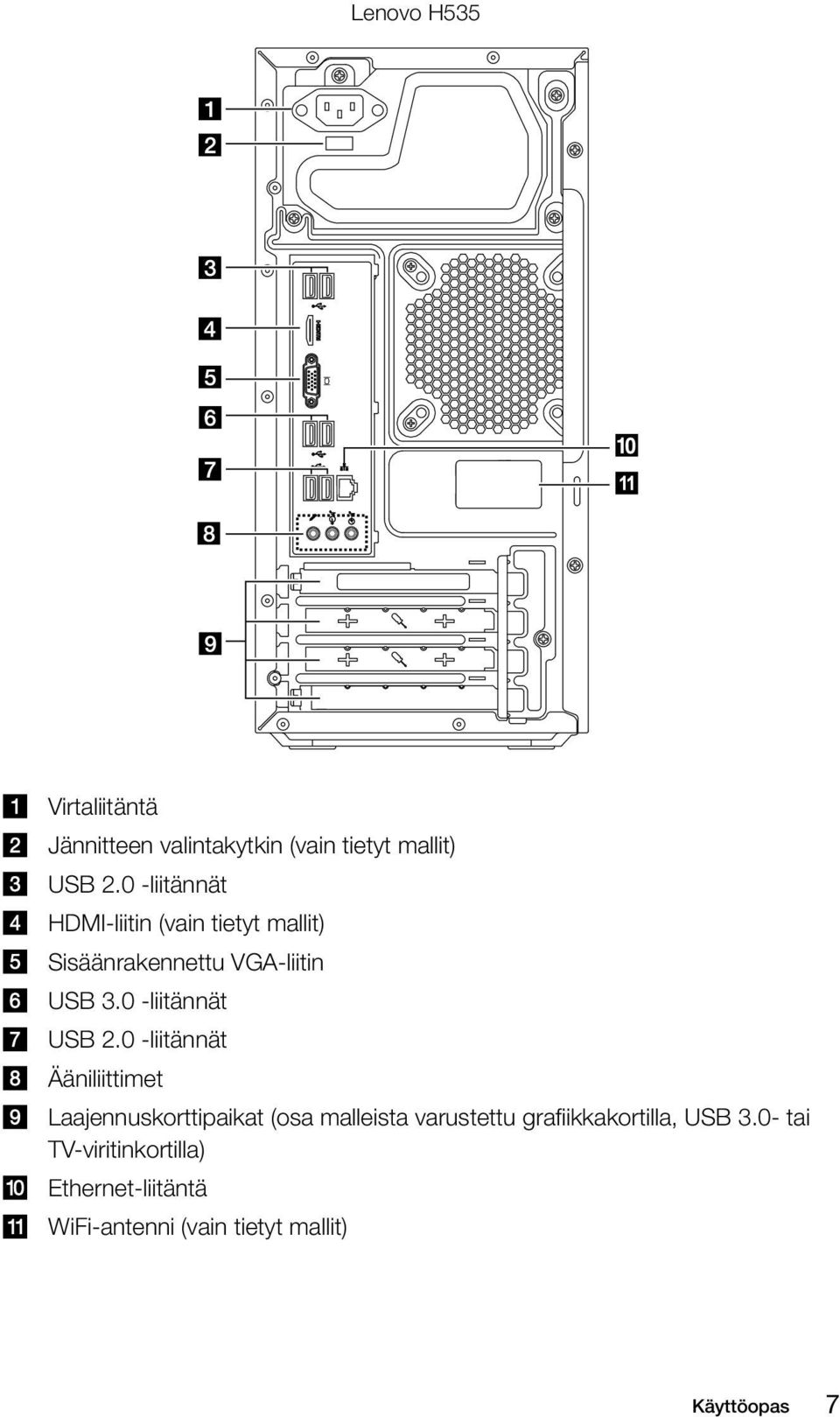

12 Lenovo H535 Virtaliitäntä Jännitteen valintakytkin (vain tietyt mallit) USB 2.0 -liitännät HDMI-liitin (vain tietyt mallit) Sisäänrakennettu VGA-liitin USB 3.0 -liitännät USB 2.0 -liitännät Ääniliittimet Laajennuskorttipaikat (osa malleista varustettu grafiikkakortilla, USB 3.0- tai TV-viritinkortilla) Ethernet-liitäntä WiFi-antenni (vain tietyt mallit) Käyttöopas 7

13 Huomautus: Jos mallissasi on kaksi VGA-näyttöliitäntää, käytä liitintä grafiikkasovittimessa. Huomio: Älä avaa WiFi-antennin suojaa. Liittimien perusohjeet Liitäntä Huomautus: Tietokoneessa ei ehkä ole kaikkia tässä luvussa kuvattuja liitäntöjä. Mikrofoni Kuulokkeet Äänen sisääntuloliitin Äänen ulostuloliitin Muistikortinlukija Virtaliitäntä USB-liitäntä Ethernet-liitäntä VGA-liitin DVI-liitin Kuvaus Käytä tätä liitäntää mikrofonin liittämiseen tietokoneeseen, kun haluat tallentaa ääntä tai jos haluat käyttää puhetunnistusohjelmaa. Käytä tätä liitäntää kuulokkeiden liittämiseen tietokoneeseen, kun haluat kuunnella musiikkia tai muuta ääntä häiritsemättä toisia. Käytetään äänisignaalin vastaanottamiseen ulkoisesta äänilaitteesta, kuten stereo-järjestelmä. Kun liität ulkoisen äänilaitteen, liitetään kaapeli laitteen äänen ulostuloliittimen ja tietokoneen äänen sisääntuloliittimen väliin. Käytetään äänisignaalien lähettämiseen tietokoneesta ulkoiseen laitteeseen, kuten stereo-kaiuttimet (kaiuttimet sisäänrakennetulla vahvistimella), kuulokkeet, multimedianäppäimistö tai stereo-järjestelmän äänen sisääntuloliitin tai muu ulkoinen tallennuslaite. Käytetään mediakortille tallennettujen digitaalisten valokuvien, musiikin ja videoiden näyttämiseen ja jakamiseen. Liitä virtajohtoon. Liittimen ulkomuoto voi vaihdella. Käytä tätä liitäntää USB-liitännällä varustetun laitteen liittämiseen. Käytä tätä liitäntää tietokoneen liittämiseksi Ethernettyyppiseen paikallisverkkoon. Käytetään VGA-näytön tai muun VGA-näyttöliitintä käyttävän laitteen liitäntään. Käytetään DVI-näytön tai muun DVI-näyttöliitintä käyttävän laitteen liitäntään. 8 Käyttöopas

14 HDMI-liitäntä (valinnainen) TV-virittimen liitäntä (valinnainen) Liitetään näytön tai TV:n HDMI-liitäntään. Tuetaan vain järjestelmissä valinnaisella TV-viritinkortilla. Huomautus: Jos tietokone on varustettu langattomalla näppäimistöllä tai hiirellä, noudata näiden laitteiden asennusohjeita. Tietokoneen liittäminen Noudata seuraavia ohjeita tietokoneen liittämiseksi. Etsi pieniä liitinkuvakkeita tietokoneen takaosassa. Liitä samat liittimet kuin kuvakkeissa osoitetaan. Jos tietokoneen johdoissa ja liitäntäpaneelin liitännöissä on värilliset liittimet, liitä johtojen päät samanvärisiin liittimiin. Huomautus: Tietokoneessa ei ehkä ole kaikkia tässä luvussa kuvattuja liitäntöjä. Tarkasta jännitteen valintakytkin tietokoneen takana. Käytä kuulakärkikynää kytkimen liikuttamiseen tarvittaessa. Huomautus: Joissakin tietokoneissa ei ole jännitekytkintä. Nämä tietokoneet ohjaavat jännitettä automaattisesti. Jos jännitteen syöttöalue on V AC, aseta kytkin asentoon 115 V. Jos jännitteen syöttöalue on V AC, aseta kytkin asentoon 230 V Käyttöopas 9

15 5.1 Äänen asetusohjeet Tämä tietokone tukee stereoäänen muuntamista 5.1 surround-ääneksi. Noudata seuraavia ohjeita liittämisessä 5.1 surround-äänilaitteeseen: Sininen linjatuloliitin Surround Vihreä ulostuloliitin Etukanava Vaaleanpunainen mikrofoniliitin Keski- Matalataajuustehosteet Kokoonpano on seuraava: 1. Napsauta oikealla hiiripainikkeella Ääni-kuvaketta järjestelmäominaisuudet rivillä ja valitse Toistolaitteet-vaihtoehto asettaaksesi äänen valintaruudussa. 2. Valitse toistolaite Toistaminen-valintaruudusta ja napsauta Määritä-painiketta sen asettamiseksi. 3. Valitse 5.1 surround äänikanavista Kaiutinmallit-valintaruudussa kaiuttimien asettamisen jatkamiseksi seuraavien ohjeiden mukaan surround-ääntä voidaan käyttää kun tämä kokoonpano on valmis. Huomautus: Jos äänikokoonpanon liitännät eroavat yllä mainituista tietokoneessasi, voit käyttää seuraavia ohjeita viitteenä 5.1 surroundäänilaitteen asettamisessa todellisten äänikokoonpanoliitäntöjen mukaan ja lukea elektronisen ohjeen lisätietojen saamiseksi. 10 Käyttöopas

16 Virtajohdon liittäminen Liitä virtajohto pistorasiaan. Suosittelemme maadoitetun pistorasian tai ylijännitesuojan käyttämistä. Osa malleista on varustettu virtasovittimella. Käyttöopas 11

17 Näytön liitäntäohjeet kun Blu-ray -levyjä toistetaan Huomautus: osa malleista on varustettu Blu-ray optisella asemalla. Tarkasta tietokoneen ja näytön liitännät ja hanki sopiva kaapeli alla olevan taulukon mukaan. Muun tyyppiset kaapelit eivät täytä Blu-ray standardin vaatimuksia. Kaapeli on ostettava erikseen, jos tietokonetta ei ole varustettu vastaavalla kaapelilla. Tämä taulukko auttaa tietokoneen ja näytön liitäntöjen tunnistamisessa. Liitäntätyyppi Tietokone Kaapeli Näyttö DVI to DVI (DVI-kaapeli) DVI to HDMI (DVI-HDMI -kaapeli) HDMI to HDMI (HDMI-kaapeli) HDMI to DVI (HDMI-DVI -kaapeli) Yhdistäminen Internetiin Yhdistääksesi Internetiin tarvitset Internet-palveluntarjoajan (ISP) ja joitakin laitteita. Palveluntarjoajat ja tarjottu sisältö vaihtelee maiden välillä. Ota yhteyttä palveluntarjoajaan saadaksesi lisätietoja palveluista. Tietokone tukee langatonta (vain tietyt mallit) tai langallista verkkoa, joka liittää tietokoneen muihin laitteisiin. Langallinen verkkoyhteys Liitä langallisessa yhteydessä Ethernet-kaapelin (ostetaan erikseen) toinen pää Ethernet-liitäntään tietokoneessa ja toinen pää verkkoreitittimeen tai laajakaistamodeemiin. Lisätietoja asennuksesta saat palveluntarjoajalta. Huomautus: Laajakaistamodeemin ja reitittimen asennus vaihtelee valmistajan mukaan. Noudata valmistajan ohjeita. 12 Käyttöopas

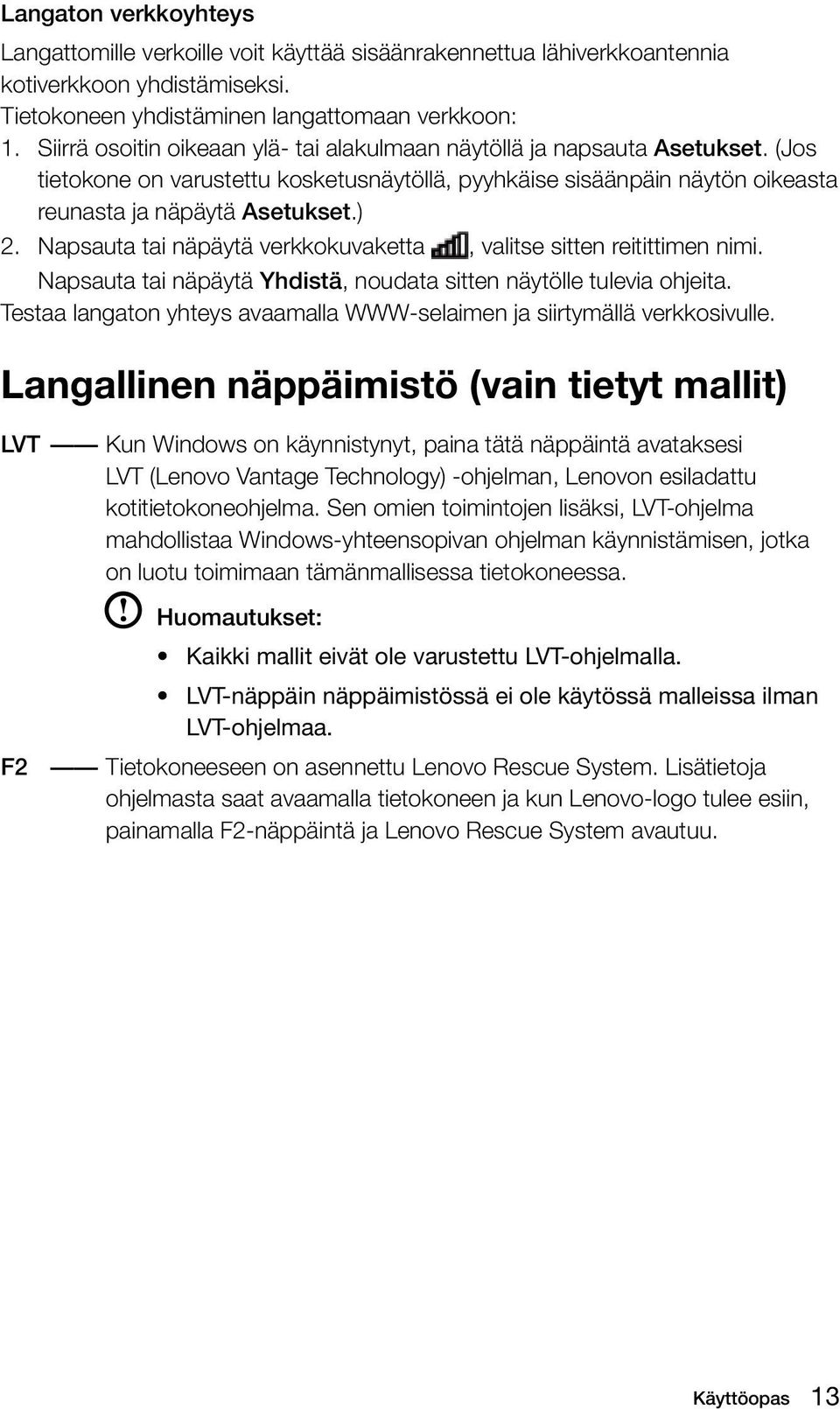

18 Langaton verkkoyhteys Langattomille verkoille voit käyttää sisäänrakennettua lähiverkkoantennia kotiverkkoon yhdistämiseksi. Tietokoneen yhdistäminen langattomaan verkkoon: 1. Siirrä osoitin oikeaan ylä- tai alakulmaan näytöllä ja napsauta Asetukset. (Jos tietokone on varustettu kosketusnäytöllä, pyyhkäise sisäänpäin näytön oikeasta reunasta ja näpäytä Asetukset.) 2. Napsauta tai näpäytä verkkokuvaketta, valitse sitten reitittimen nimi. Napsauta tai näpäytä Yhdistä, noudata sitten näytölle tulevia ohjeita. Testaa langaton yhteys avaamalla WWW-selaimen ja siirtymällä verkkosivulle. Langallinen näppäimistö (vain tietyt mallit) LVT Kun Windows on käynnistynyt, paina tätä näppäintä avataksesi LVT (Lenovo Vantage Technology) -ohjelman, Lenovon esiladattu kotitietokoneohjelma. Sen omien toimintojen lisäksi, LVT-ohjelma mahdollistaa Windows-yhteensopivan ohjelman käynnistämisen, jotka on luotu toimimaan tämänmallisessa tietokoneessa. Huomautukset: Kaikki mallit eivät ole varustettu LVT-ohjelmalla. LVT-näppäin näppäimistössä ei ole käytössä malleissa ilman LVT-ohjelmaa. F2 Tietokoneeseen on asennettu Lenovo Rescue System. Lisätietoja ohjelmasta saat avaamalla tietokoneen ja kun Lenovo-logo tulee esiin, painamalla F2-näppäintä ja Lenovo Rescue System avautuu. Käyttöopas 13

19 14 Käyttöopas

20 Windows 8.1:n käyttö Tämä luku sisältää seuraavat aiheet: Vaihtaminen Windows 8.1 pääkäyttöliittymien välillä Oikopolku-rivi Tietokoneen sammuttaminen Vaihtaminen sovellusten välillä Sovelluksen sulkeminen Muiden järjestelmäohjelmien avaaminen Windowsin Ohje ja tuki Huomio: Windows 8.1 -käyttöjärjestelmä on Microsoft Corporationin toimittama. Käytä sitä sinun ja Microsoftin välisen KÄYTTÖOIKEUSOPIMUS (EULA) mukaisesti. Lisätietoja käyttöjärjestelmästä saat suoraan Microsoftilta. Käyttöopas 15

21 Vaihtaminen Windows 8.1 pääkäyttöliittymien välillä Windows 8.1 toimitetaan kahdella pääkäyttöliittymällä: Aloitusnäytöllä ja Windowstyöpöydällä. Vaihda Aloitusnäytöltä Windows-työpöydälle seuraavasti: Valitse Windows-työpöytäruutu Aloitusnäytöllä. Paina Windows-näppäintä + D. Vaihda Windows-työpöydältä Aloitusnäytölle seuraavasti: Valitse Aloitus oikopolku-riviltä. Siirrä osoitin vasempaan alakulmaan, valitse Aloitusnäytön pienoiskuva sen tullessa esiin. Paina Windows-näppäintä. Oikopolku-rivi Oikopolut tarjoavat uuden ja nopeamman tavan suorittaa useat perustehtävät. Näytä oikopolut seuraavalla tavalla: Siirrä osoitin näytön oikeaan ylä- tai alakulmaan. Jos tietokone on varustettu kosketusnäytöllä, pyyhkäise sisäänpäin näytön oikeasta reunasta. Paina Windows-näppäintä + C. Tietokoneen sammuttaminen Tietokoneen sammuttaminen: 1. Siirrä osoitin oikeaan ylä- tai alakulmaan näytöllä ja napsauta Asetukset. (Jos tietokone on varustettu kosketusnäytöllä, pyyhkäise sisäänpäin näytön oikeasta reunasta ja näpäytä Asetukset.) 2. Valitse Virta Sammuta. 16 Käyttöopas

22 Vaihtaminen sovellusten välillä Joskus voit haluta palata edelliseen sovellukseen tai selata nopeasti vasta käytettyjä sovelluksia. Vaihtaminen sovellusten välillä: Siirrä osoitin vasempaan yläkulmaan ja napsauta seuraavan sovelluksen avaamiseksi. (Jos tietokone on varustettu kosketusnäytöllä, pyyhkäise sisäänpäin näytön vasemmasta reunasta seuraavan sovelluksen avaamiseksi.) Sovelluksen sulkeminen Sulje sovellus seuraavalla tavalla: Siirrä osoitin näytön vasempaan yläkulmaan. Kun pienoiskuva tulee esiin, vedä se näytön alaosaan. Siirrä osoitin näytön yläkulmaan. Kun osoittimesta tulee kädenmuotoinen, vedä sovelluksen sivu näytön alaosaan. Jos tietokone on varustettu kosketusnäytöllä, pyyhkäise sisäänpäin näytön yläreunasta. Kun sovelluksen sivu pienenee, vedä se näytön alaosaan. Muiden järjestelmäohjelmien avaaminen Järjestelmäohjelmien avaamiseen on olemassa nopeampi tapa. Avaa valikko seuraavalla tavalla: Siirrä osoitin näytön vasempaan alakulmaan. Kun pienoiskuvake tulee esiin, avaa valikko napsauttamalla sitä hiiren oikealla painikkeella. Paina Windows-näppäintä + X. Windowsin Ohje ja tuki Jos sinulla on ongelmia käyttöjärjestelmän kanssa, katso Windowsin Ohje ja tukitiedosto. Avaa Windowsin Ohje ja tukitiedosto seuraavasti: Valitse Asetukset oikopolku ja sitten Ohje. Paina Windows-näppäintä + F1. Voit lukea Windowsin Ohje ja tukitiedoston tietokoneella. Voit myös katsoa online-ohje ja tukitiedot napsauttamalla yhtä kahdesta linkistä kohdassa Lisää ominaisuuksia. Käyttöopas 17

23 18 Käyttöopas

24 Palautusjärjestelmän käyttö Tämä luku sisältää seuraavat aiheet: OneKey Recovery Ohjaimien ja sovelluksen asennus Huomio: Tämän OneKey Recovery-ohjelman käyttö johtaa tietojen menettämiseen. Voit palauttaa tietokoneen C: -aseman tehdasasetuksiin tai viimeisen järjestelmän varmuuskopioinnin tilaan käyttämällä OneKey Recovery -toimintoa. Jos suoritat tämän toiminnon, kaikki tiedot asemassa C: kadotetaan, mutta muiden kiintolevyaseman osioiden sisältö ja muoto pysyy muuttumattomana. Jos haluat asentaa käyttöjärjestelmän ja varmuuskopioida sen OneKey Recovery -toiminnolla, on C: osio formatoitava NTFSmuotoon ja käyttöjärjestelmä asennettava C: osioon. Muussa tapauksessa, OneKey Recovery -järjestelmä ei toimi. Käyttöopas 19

25 Huomautus huolto-osiosta: Palautusjärjestelmän käyttämät tiedostot ja olennaiset tiedot on tallennettu huoltoosioon. Tämän osion poistaminen tekee palautusjärjestelmästä käyttökelvottoman. Lisätietoja on seuraavissa ohjeissa: Valitsemalla Hae oikopolusta Sovellukset Ohjauspaneeli Valvontatyökalut Tietokoneen hallinta Levynhallinta, näet huolto-osion, jota ei saa poistaa. Huomautus: Palautusjärjestelmän käyttämät palautustiedostot ja olennaiset tiedot on tallennettu huolto-osioon. Jos huolto-osio poistetaan tai vaurioituu jonkun muun, kuin valtuutetun Lenovo-huoltohenkilön toimesta, ei Lenovo ole vastuussa tästä syntyneistä menetyksistä. OneKey Recovery OneKey Recovery on helppokäyttöinen sovellus. Voit käyttää sitä tietokoneen palauttamisen järjestelmän oletusasetuksiin tai edellisen varmuuskopioinnin tilaan. Yksityiskohtaiset toimintaohjeet 1. Paina toistuvasti F2-näppäintä tietokoneen avaamisen jälkeen, kunnes Lenovo Rescue System avautuu ja valitse OneKey Recovery. Huomautus: Järjestelmän palautus korvaa kaikki tiedot C: asemassa. Tietojen katoamisen estämiseksi, varmuuskopioi tärkeät tiedot ennen järjestelmän palauttamista. 2. Noudata näytöllä näkyviä ohjeita valitaksesi varmuuskopiointitehtävän josta haluat suorittaa palautuksen ja kiintolevyn jolle haluat asentaa käyttöjärjestelmän ja paina sitten Seuraava palautuksen käynnistämiseksi. 3. Odota järjestelmän palautuksen ollessa käynnissä. Älä keskeytä toimintoa palautuksen aikana. 4. Kun järjestelmän palautus on suoritettu, pyytää ohjelma sinua käynnistämään tietokoneen uudelleen. Käynnistä tietokone uudelleen ja käynnistä käyttöjärjestelmä. 20 Käyttöopas

26 Ohjaimien ja sovelluksen asennus Ohjaimien ja sovelluksen asennus -toiminto palautusjärjestelmässä mahdollistaa kaikkien, Lenovo-laitteiston mukana toimitettujen Lenovo-sovellusten ja ohjaimien asentamisen helpolla tavalla. Menetelmä 1: Automaattiasennus Paina toistuvasti F2 -näppäintä tietokoneen avaamisen jälkeen, kunnes Lenovo Rescue System avautuu ja valitse Ohjaimien ja sovelluksen asennus. Noudata ohjeita näytöllä Lenovo ohjaimien ja sovellusten asentamiseksi. Napsauta OK aloittaaksesi Lenovo ohjaimien ja sovelluksen asennus -ohjelman asentamiseksi. Järjestelmä käynnistyy uudelleen. Kun järjestelmä on käynnistynyt uudelleen, jatkuu Ohjaimien ja sovelluksen asennustoiminto, kunnes se on valmis. Menetelmä 2: Manuaalinen asennus Valitse Windows-järjestelmässä Ohjaimien ja sovelluksen asennus Haeoikopolusta. Kun toiminto on käynnistetty, asenna ohjaimet ja ohjelma manuaalisesti ohjeiden mukaan. Huomautukset: 1. Älä asenna tietokoneelle jo asennettua ohjelmaa. 2. Varmista, että ohjaimien ja sovelluksen asennusohjelma on asennettu automaattisesti ennen käyttöjärjestelmän käynnistämistä. Manuaalista asennusta voidaan käyttää vasta, kun ohjelma on asennettu. Käyttöopas 21

27 22 Käyttöopas

28 Ohjelman käyttö Tämä luku sisältää seuraavat aiheet: Ohjelman ohjeet Huomautus: Näiden ominaisuuksien käyttöliittymä ja toiminnallisuus riippuu tietokonemallin mukana toimitetusta ohjelmasta. Käyttöopas 23

29 Lenovo-tuki Lenovo-tukiohjelma mahdollistaa tietokoneen rekisteröimisen Lenovolle, tietokoneen käyttöoppaan näyttämisen ja lataamisen, tietokoneen takuutietojen hankkimisen ja ohje- ja tukitietojen tarkastamisen. Avaa tämä ohjelma seuraavalla tavalla: Napsauta Lenovo-tukikuvaketta Aloitusnäytöllä tai Hakunäytöllä. Ohjelman päätoiminnot on lueteltu alla. (Tämä ohjelma tukee online-päivityksiä. Alla esitetyt toiminnot ovat vain viitteellisiä, toiminnot riippuvat esillä olevista ohjelmakuvakkeista.) Rekisteröinti Rekisteröinti antaa pääsyn tuotetukeen, päivityksiin ja aiheiden huomautuksiin. Hyödynnä palkittuja Lenovo-palveluita. Käyttöopas Käyttöopas sisältää lisätietoja tietokoneesta. Huolto ja takuu Voit laajentaa tietokoneen takuuta tämän vaihtoehdon kautta. Lenovo tarjoaa joustavat vaihtoehdot, jotka vastaavat henkilökohtaisia tai yrityksen vaatimuksia. 24 Käyttöopas

30 Vianetsintä ja asetusten vahvistus Tämä luku sisältää seuraavat aiheet: Vianetsintä ja ongelman ratkaisu Käyttöopas 25

31 Ongelmien ratkaisu Noudata näitä vihjeitä tietokoneen vianetsinnässä: Jos olet lisännyt tai poistanut osan ennen ongelman alkamista, tarkasta asennustoiminnot varmistaaksesi, että osa on oikein asennettu. Jos oheislaite ei toimi varmista, että laite on oikein liitetty. Jos näyttöön ilmestyy virheviesti, kirjoita se tarkasti muistiin. Tämä viesti auttaa tukipalvelua diagnosoimaan ja korjaamaan vian. Jos ohjelmassa tapahtuu virhe, katso lisätietoja ohjelman Ohjeasiakirjoista. Näyttöongelmien vianetsintä Ongelma: Tyhjä näyttö tai kuvaa ei näy näytöllä. Vianetsintä ja ongelman ratkaisu: 1. Tarkasta, että näyttö on kytketty päälle; jos ei, paina virtakatkaisinta. 2. Tarkasta, onko näytön virtajohto löysällä; jos on, kiinnitä virtajohto kunnolla näyttöön. 3. Tarkasta onko signaalikaapeli näyttöön kiinnitetty kunnolla tietokoneen grafiikkakorttiin; jos ei, sammuta tietokone ja liitä signaalikaapeli kunnolla tietokoneen grafiikkakorttiin. Ongelma: Näyttöominaisuuksien asetuksia on muutettava. Näytön taustan ja kuvakkeiden ominaisuuksien asettaminen: 1. Napsauta oikealla hiiripainikkeella mihin tahansa näytöllä, paitsi kuvaketta, valitse Mukauta ponnahdusvalikosta. 2. Valitse tästä sopiva toiminto: Työpöydän taustan muuttamiseksi Näytönsäästäjän valitsemiseksi Valitse Windows-värivaihtoehdot kehyksille ja tehtäväpalkille Valitse teemat 3. Napsauta oikealla hiiripainikkeella mihin tahansa näytöllä, paitsi kuvaketta, valitse Näytön tarkkuus ponnahdusvalikosta ulkomuodon muuttamiseksi. 26 Käyttöopas

32 Ongelma: Väreitä näytöllä. Vianetsintä ja ongelman ratkaisu: 1. Tarkasta, onko jokin seuraavista laitteita alle metrin etäisyydellä tietokoneesta: jääkaapit, sähkötuulettimet, sähkökuivaimet, UPS-järjestelmät, säätimet, loisteputkivalot tai muut tietokoneet, jotka voivat aiheuttaa magneettisia häiriöitä. 2. Siirrä häiritsevä laite etäämmälle tietokoneesta. 3. Jos ongelma jatkuu, ota yhteyttä Lenovo-huoltoon. Ääniongelmien vianetsintä Ongelma: Ei ääntä sisäänrakennetuista kaiuttimista. Vianetsintä ja ongelman ratkaisu: Säädä Windows äänenvoimakkuutta valitse kaiutinkuvake Asetuksetoikopolusta tai napsauta nuolta tehtäväpalkissa piilotettujen kuvakkeiden näyttämiseksi Windows-työpöytätilassa ja napsauta sitten kaiutinkuvaketta. Varmista, että äänenvoimakkuus on asetettu korkealle ja että ääntä ei ole mykistetty. Säädä äänenvoimakkuutta, bassoa tai diskanttia vääristymien poistamiseksi. Asenna ääniohjain uudelleen. Irrota kuulokkeet kuulokeliitännästä ääni kaiuttimista vaimentuu automaattisesti, kun kuulokkeet liitetään kuulokeliitäntään tietokoneen sivupaneelissa. Ongelma: Ei ääntä kuulokkeista. Vianetsintä ja ongelman ratkaisu: Tarkasta kuulokekaapelin liitäntä varmista, että kaapeli on liitetty kunnolla kuulokeliitäntään. Säädä Windows äänenvoimakkuutta valitse kaiutinkuvake Asetuksetoikopolusta tai napsauta nuolta tehtäväpalkissa piilotettujen kuvakkeiden näyttämiseksi Windows-työpöytätilassa ja napsauta sitten kaiutinkuvaketta. Varmista, että äänenvoimakkuus on asetettu korkealle ja että ääntä ei ole mykistetty. Käyttöopas 27

33 Ohjelmisto-ongelmien vianetsintä Ongelma: Käynnissä olevaa ohjelmaa ei voida sulkea normaalisti. Vianetsintä ja ongelman ratkaisu: 1. Paina Ctrl, Alt ja Delete -näppäimiä samanaikaisesti ja valitse Tehtävienhallinta -vaihtoehto ponnahdusikkunasta. 2. Valitse viallinen ohjelma ja napsauta Lopeta tehtävä -painiketta. Ongelma: Ohjelma on asennettava tai poistettava. Ongelman ratkaisu: Asennuksen aikana älä koskaan keskeytä asennustoimintoa sammuttamalla järjestelmän virran tai muulla ratkaisevalla tavalla. Tämä voi aiheuttaa järjestelmäohjelmien ongelmia tai jopa virheitä järjestelmän alustuksessa. Ohjelman poiston aikana, älä koskaan poista tiedostoja tai kansioita suoraan. Tämä voi vaurioittaa käyttöjärjestelmää ja aiheuttaa koko järjestelmän kattavan toimintahäiriön. Poista ohjelmat seuraavalla tavalla: 1. Varmuuskopioi ohjelmaa koskevat asiakirjat ja järjestelmäasetukset. 2. Jos ohjelmassa on oma poistotoiminto, poista ohjelma sen avulla. 3. Jos ohjelmassa ei ole omaa poistotoimintoa, valitse Sovellukset Ohjauspaneeli Hae-oikopolusta. 4. Valitse Ohjauspaneeli, Ohjelmat Ohjelmat ja toiminnot. 5. Etsi kyseinen ohjelma Ohjelmat ja toiminnot -valintaruudusta ja valitse sitten Poista tai muuta. 6. Poista ohjelma näytölle tulevien ohjeiden mukaan. Optisten asemien ja kiintolevyjen vianetsintäongelmat Ongelma: Optinen asema ei voi lukea CD/DVD-levyä. Vianetsintä ja ongelman ratkaisu: 1. Tarkasta, onko optisen aseman kuvake käyttöjärjestelmän resurssienhallinnassa. Jos ei, käynnistä tietokone uudelleen. Jos kuvaketta ei vieläkään ole, ota yhteyttä Lenovo-huoltoon. Jatka muussa tapauksessa toiminnon seuraavaan vaiheeseen. 28 Käyttöopas

34 2. Varmista, että CD/DVD on asetettu oikein asemaan. Jos ei, aseta CD tai DVD uudelleen. Jatka muussa tapauksessa toiminnon seuraavaan vaiheeseen. 3. Tarkasta tietokoneen mukana toimitetuista ohjeista, että optinen asema pystyy lukemaan tämäntyyppiset CD- tai DVD-levyt. 4. Jos CD/DVD-levyä ei voida lukea, vaihda se hyväksi tiedettyyn CD/DVD-levyyn kuten tietokoneen mukana toimitettuun. 5. Jos hyväksi tiedettyä CD-levyä ei voida lukea, tarkasta silmämääräisesti, esiintyykö CD/DVD-levyn pinnalla vikoja. Ongelma: Järjestelmän ilmoittama kiintolevyn kapasiteetti on alle nimelliskapasiteetin. Vianetsintä ja ongelman ratkaisu: Tietokoneissa OneKey Recovery -toiminnolla, vaatii järjestelmän palautustoiminto jonkin verran kiintolevytilaa. Tämä voi vaikuttaa kiintolevyn kapasiteetin puutteeseen. Tekninen lisäselvitys: Kiintolevyn nimelliskapasiteetti ilmoitetaan desimaalijärjestelmällä, muodossa 1000 tavua. Mutta todellinen kiintolevyn kapasiteetti ilmaistaan binaarijärjestelmällä, muodossa 1024 tavua (esimerkiksi 1Gt:n nimelliskapasiteetti on 1000Mt:a, kun todellinen kapasiteetti 1Gt on 1024Mt:a). Windowsissa näytetty kiintolevyn kapasiteetti voidaan laskea seuraavan esimerkin mukaan: Kiintolevyn nimelliskapasiteetti on 40Gt:a, kun todellisen kapasiteetin tulee olla: 40 x 1000 x 1000 x 1000/(1024 x 1024 x 1024) = 37Gt. Jos huolto-osio 3G - 3 x 1000 x 1000 x 1000/(1024 x 1024 x 1024) = 2,79Gt poistetaan, saadaan järjestelmän näyttämä kiintolevyn kapasiteetti. Tällä menetelmällä laskettu kiintolevyn kapasiteetti voi erota hieman kokonaiskapasiteetista summan pyöristyksestä johtuen. Erikoisohjeet Windows-käyttöjärjestelmän vianetsintään Kirjaa seuraavat tiedot muistiin, koska niitä voidaan tarvita järjestelmän vianetsinnässä: Tämän tietokonemallin ohjaimet tukevat vain Windows 8.1 -käyttöjärjestelmää. Käyttöopas 29

35 Windowsin Ohje ja tuki Jos sinulla on ongelmia käyttöjärjestelmän kanssa, katso Windowsin Ohje ja tukitiedosto. Avaa Windowsin Ohje ja tukitiedosto seuraavasti: Valitse Asetukset-oikopolku ja sitten Ohje. Paina Windows-näppäintä + F1. Voit lukea Windowsin Ohje ja tukitiedoston tietokoneella. Voit myös katsoa online-ohje ja tukitiedot napsauttamalla yhtä kahdesta linkistä kohdassa Lisää ominaisuuksia. BIOS setup utility Mikä BIOS setup utility on? BIOS setup utility on ROM-pohjainen ohjelma. Se tarjoaa tietokoneen perustiedot ja käynnistyslaitteen vaihtoehdot, turvallisuus-, laitteistotila- ja muut ominaisuudet. Miten BIOS setup utility käynnistetään? BIOS setup utility käynnistäminen: 1. Sammuta tietokone. 2. Paina toistuvasti F1-näppäintä tietokoneen käynnistyksen yhteydessä Setup Utility -ohjelman käynnistämiseksi. Miten muutan käynnistystilaa? Käynnistystiloja on kaksi: UEFI ja Legacy. Käynnistystilan muuttamiseksi, käynnistä BIOS setup utility ja valitse Startup Boot Priority ja aseta käynnistystilaksi UEFI tai Legacy support käynnistysvalikosta. Milloin käynnistystilaa on muutettava? Tietokoneen oletuskäynnistystila on UEFI-tila. Jos haluat asentaa legacy Windowskäyttöjärjestelmän (mikä tahansa käyttöjärjestelmä ennen Windows 8.1:aa) tietokoneelle, on käynnistystilaksi vaihdettava Legacy support. Legacy Windowskäyttöjärjestelmää ei voida asentaa, jos käynnistystilaa ei muuteta. 30 Käyttöopas

36 Päivittäisten huoltotehtävien suorittaminen Tietokoneen osien puhdistus Koska usea tietokoneen komponentti sisältää hienostuneita piirikortteja, on tärkeää puhdistaa tietokone pölystä säännöllisesti. Tarvittavat puhdistustarvikkeet ovat: pölynimuri, pehmeä puuvillapyyhe, puhdas vesi (mieluiten puhdistettu tai tislattu) ja pumpulipuikot. Huomio: Irrota tietokone virransyötöstä ennen sen puhdistusta. Puhdista tietokone vedellä kostutetulla pehmeällä pyyhkeellä. Älä käytä nestemäisiä tai suihkepesuaineita, jotka sisältävät syttyviä aineita. Huomautus: Tietokoneen tai näytön vaurioitumisen estämiseksi, älä suihkuta puhdistusainetta suoraan näyttöön. Käytä vain näyttöjen puhdistukseen tarkoitettuja tuotteita ja noudata tuotteessa olevia ohjeita. Noudata seuraavia ohjeita komponenttien puhdistamisessa: Käytä pehmeää pyyhettä pölyn poistamiseksi tietokoneen, näytön, tulostimen, kaiuttimien ja hiiren pinnoilta. Käytä pölynimuria vaikeissa paikoissa. Puhdistaaksesi näppäimistön kunnolla, sammuta tietokone ja hankaa sitä varovasti kostealla pyyhkeellä. Älä käytä näppäimistöä ennen kuin se on kuiva. Älä tee mitään seuraavista: Päästä vettä tietokoneen sisään. Käytä erittäin märkiä pyyhkeitä. Suihkuta vettä suoraan näytön pinnalle tai tietokoneen sisälle. LCD-näytöt tulee puhdistaa päivittäin. Käytä kuivaa pyyhettä tai harjaa pölyn poistamiseksi näytöstä ja näppäimistöstä päivittäin. Pidä pinnat puhtaina ja vapaina rasvatahroista. Käyttöopas 31

37 32 Käyttöopas

38 Laitteiston vaihto-ohje Tämä luku sisältää seuraavat aiheet: Komponenttien paikantaminen Emolevyn osien tunnistaminen Tietokoneen kannen poistaminen Etulevyn irrottaminen ja vaihtaminen Muistimoduulin vaihto Kiintolevyaseman vaihto Optisen aseman vaihto PCI-sovittimen vaihto Näppäimistön ja hiiren vaihto Asennuksen päättäminen Käyttöopas 33

39 Yleiskatsaus Tämän ohje on tarkoitettu asiakkaille, jotka vaihtavat asiakkaan vaihdettavissa olevia osia (CRU) ja koulutetuille huoltohenkilöille, jotka vaihtavat asiakkaan tiloissa vaihdettavissa olevia osia (FRU). Julkaisussa puhutaan sekä asiakkaan vaihdettavissa olevista osista että asiakkaan tiloissa vaihdettavissa olevista osista pelkästään osina. Huomautus: Koulutetun huoltohenkilöstön tulee tarkistaa osien tilaustiedot Hardware Maintenance Manual (HMM) -julkaisusta. Tämä julkaisu ei sisällä kaikkien osien vaihto-ohjeita. Koulutetun huoltohenkilöstön odotetaan kykenevän toteuttamaan kaapelien, kytkimien ja tiettyjen mekaanisten osien asennus- ja vaihtotoimet itsenäisesti ilman vaiheittaisia ohjeita. Huomautus: Käytä vain Lenovo toimittamia osia. TV-kortin kuvaus tässä käyttöoppaassa koskee vain koneita, joissa on TV-kortti. Se ei koske koneita, joissa ei ole TV-korttia. Tämä julkaisu sisältää seuraavien osien vaihto-ohjeet: Muistimoduulit Kiintolevyasema Optinen asema Grafiikkakortti Kortinlukijamoduuli Näppäimistö Hiiri Asiakkaan vaihdettavissa olevia osia koskevat turvaohjeet Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tietokoneen mukana toimitetun Turvallisuus- ja takuuopas -julkaisun sisältämät "Tärkeät turvaohjeet". Jos olet kadottanut Turvallisuus- ja takuuopas -julkaisun, voit noutaa sen online osoitteesta 34 Käyttöopas

40 Lisätietolähteet Internet-yhteyden avulla saat käyttöösi uusimmat tietokoneen käyttöä koskevat tiedot WWW-sivuilta. Käytettävissä ovat seuraavat tiedot: Asiakkaan vaihdettavissa olevien osien irrotus- ja asennusohjeet Julkaisut Vianmääritystiedot Osia koskevat tiedot Linkkejä muihin hyödyllisiin tietolähteisiin Nämä tiedot löydät osoitteesta Tarvittavat työkalut Tietokoneen purkamiseen tarvitaan seuraavat työkalut: Maadoitusnauha ranteessa ja johtava matto staattisen sähkön muodostumisen ehkäisemiseksi Ruuvitaltta Ristipäinen ruuvitaltta Kuusiokoloavain Muovinen ruuvitaltta Muoviset pihdit Huomautus: Eri osien ruuvien koko voi vaihdella. Yhdistä ruuvit niiden osien kanssa purkamisen aikana asennuksen helpottamiseksi. Käyttöopas 35

41 Staattiselle sähkölle herkkien laitteiden käsittely Staattisesta sähköstä ei ole vaaraa ihmiselle, mutta se saattaa vioittaa tietokoneen osia. Kun vaihdat osaa, älä avaa uuden osan staattiselta sähköltä suojaavaa pakkausta, ennen kuin viallinen osa on poistettu tietokoneesta ja olet valmis asentamaan uuden osan. Jotta välttäisit staattisen sähkön aiheuttamat vauriot, noudata seuraavia varotoimia käsitellessäsi laitteisto-osia ja muita tietokoneen osia: Vältä tarpeettomia liikkeitä. Liikkuminen kerää staattista sähkövarausta ympärillesi. Käsittele laitteisto-osia ja muita tietokoneen osia aina varovaisesti. Tartu sovitinkortteihin, muistimoduuleihin, emolevyihin ja suorittimiin aina niiden reunoista. Älä koske paljaisiin virtapiireihin tai liittimiin. Älä anna muiden henkilöiden koskea laitteisto-osiin tai muihin tietokoneen osiin. Ennen kuin asennat järjestelmään uuden laitteen, kosketa laitteen staattiselta sähköltä suojaavalla pakkauksella sovitinkorttipaikan metallista kantta tai tietokoneen maalaamatonta metallipintaa vähintään kahden sekunnin ajan. Tämä pienentää pakkauksen ja kehosi staattista varausta. Mikäli mahdollista, poista osa pakkauksestaan ja asenna se suoraan tietokoneeseen laskematta sitä välillä käsistäsi. Jos tämä ei onnistu, aseta osan staattiselta sähköltä suojaava pakkaus tasaiselle pinnalle ja osa pakkauksen päälle. Älä aseta osaa keskusyksikön kannen tai muun metallipinnan päälle. 36 Käyttöopas

42 Osien sijainti Tämä luku sisältää kuvia, joista käy ilmi tietokoneen erilaisten liitäntöjen, säätimien ja muiden osien sijainti. Tietokoneen kannen irrottamiseksi, katso "Tietokoneen kannen poistaminen". Komponenttien paikantaminen Seuraava kuva auttaa tietokoneen eri komponenttien paikantamisessa. Mikroprosessorin tuuletin ja jäähdytyslevy PCI express sovitinkortti Virransyöttö Optinen asema Muistimoduulit PCI express sovittimen liitännät Järjestelmän puhallin Kiintolevyasema Käyttöopas 37

43 Emolevyn osien tunnistaminen Emolevy on tietokoneen pääpiirilevy. Se tarjoaa tietokoneen toiminnot ja tukee eri laitteita, jotka on tehdasasennettu tai jotka asennetaan myöhemmin. Seuraavassa kuvassa näkyy emolevyssä olevien osien sijainti. Lenovo H Mikroprosessori ja jäähdytyslevy Mikroprosessorin tuuletinpää Muistipaikat (2) Virtaliitäntä Lämpöanturin liitin Etupaneelin liitin Akku SATA-liittimet (2) Mini PCI-E aukko USB-etuliittimet (2) Nollaa CMOS hyppyjohdin PCI express X 1 sovitinaukkoa Etuääniliitin 38 Käyttöopas

44 Lenovo H Järjestelmän puhaltimen liitin Nollaa CMOS hyppyjohdin Akku Mikroprosessori ja jäähdytyslevy Mikroprosessorin tuuletinpää SATA-liittimet (2) Muistipaikat (2) Kiintolevyaseman virtaliitin LPC debug-liitäntä Etupaneelin liitin Järjestelmän puhaltimen liitin PCI express X 16 sovitinaukkoa USB-etuliittimet (2) Mini PCI-E aukko PCI express X 1 sovitinaukkoa Etuääniliitin Käyttöopas 39

45 Lenovo H V virtaliitäntä Mikroprosessori ja jäähdytyslevy Mikroprosessorin tuuletinpää Muistipaikat (2) Lämpöanturin liitin Virtaliitäntä Akku SATA-liittimet (3) esata-liitin Tuulettimen liitäntä Etupaneelin liitin Nollaa CMOS hyppyjohdin USB-etuliittimet (2) Mini PCI-E aukko Tilakytkimen liitin Sarjaliitin (COM2) PCI express X 1 sovitinaukkoa (3) Etuääniliitin PCI express X 16 sovitinaukkoa Järjestelmän puhaltimen liitin 40 Käyttöopas

46 Lenovo H V virtaliitäntä Mikroprosessori ja jäähdytyslevy Mikroprosessorin tuuletinpää Muistipaikat (2) Lämpöanturin liitin Kiintolevyaseman virtaliitin Virtaliitäntä Tuulettimen liitäntä SATA-liittimet (3) Etupaneelin liitin USB-etuliittimet (2) LPC debug-liitäntä Mini PCI-E aukko PCI express X 1 sovitinaukkoa (3) Nollaa CMOS hyppyjohdin Etuääniliitin PCI express X 16 sovitinaukkoa Järjestelmän puhaltimen liitin Akku Käyttöopas 41

47 Lenovo H V virtaliitäntä Mikroprosessori ja jäähdytyslevy Mikroprosessorin tuuletinpää Muistipaikat (2) Lämpöanturin liitin Mini PCI-E aukko Virtaliitäntä Tuulettimen liitäntä SATA-liittimet (3) Etupaneelin liitin USB-etuliitin USB-etuliitin Etuääniliitin PCI express X 1 sovitinaukkoa (3) PCI express X 16 sovitinaukkoa Järjestelmän puhaltimen liitin 42 Käyttöopas

48 Laitteiston vaihto Huomautus: Käytä vain Lenovon toimittamia osia. Tietokoneen kannen poistaminen Huomio: Sammuta tietokone ja anna sen jäähtyä 3-5 minuuttia ennen kuin avaat kannen. Tietokoneen kannen poistaminen: 1. Poista asemista kaikki tallennusvälineet (levykkeet, CD-levyt ja nauhat) ja katkaise sitten virta keskusyksiköstä ja siihen liitetyistä laitteista. 2. Irrota verkkojohdot pistorasioista. 3. Irrota tietokoneeseen liitetyt kaapelit ja johdot. Näitä ovat kaikki keskusyksikköön liitetyt kaapelit ja johdot, verkkojohdot, siirräntäkaapelit ja muut kaapelit. Lisätietoja on kohdassa "Tietokoneen takaosassa olevien liitäntöjen paikannus". 4. Irrota kaksi tietokoneen kannen kiinnitysruuvia kotelon takaosasta. Käyttöopas 43

49 5. Irrota tietokoneen kansi vetämällä sitä kotelon takaosaa päin. Huomautus: Aseta tietokone kyljelleen tämän toimenpiteen ajaksi. 44 Käyttöopas

50 Etulevyn irrottaminen ja vaihtaminen Etulevyn irrottaminen ja vaihtaminen: 1. Irrota tietokoneen kansi. Katso "Tietokoneen kannen poistaminen". Huomautus: Aseta tietokone kyljelleen tämän toimenpiteen ajaksi. 2. Irrota etupaneeli vapauttamalla kolme muovikielekettä kotelon sisäpuolella ja työnnä paneelia ulospäin kuvan osoittamalla tavalla. 3. Asenna paneeli kohdistamalla muovikielekkeet paneelin alaosassa vastaavien reikien kanssa kotelossa ja napsauta se paikalleen. 4. Katso "Asennuksen päättäminen". Käyttöopas 45

51 Muistimoduulin vaihto Muistimoduulin vaihto: 1. Irrota tietokoneen kansi. Katso "Tietokoneen kannen poistaminen". 2. Paikanna muistimoduulin liittimet. Katso "Komponenttien paikantaminen". 3. Irrota muistimoduuli avaamalla kiinnikkeet kuvan osoittamalla tavalla. 4. Aseta uusi muistimoduuli muistiliittimen päälle. Varmista, että hahlo muistissa on kohdistettu oikein liittimen uran kanssa emolevyssä. Paina muistimoduulia suoraan alas liittimeen, kunnes kiinnike sulkeutuu. 5. Katso "Asennuksen päättäminen". 46 Käyttöopas

52 Kiintolevyaseman vaihto Kiintolevyaseman vaihto: 1. Irrota tietokoneen kansi. Katso "Tietokoneen kannen poistaminen". Huomautus: Aseta tietokone kyljelleen tämän toimenpiteen ajaksi. 2. Irrota data- ja virtajohdot kiintolevyasemasta. 3. Irrota neljä kiintolevyaseman kiinnitysruuvia kotelosta. 4. Irrota kiintolevyasema vetämällä sen suoraan ulos Työnnä uusi kiintolevyasema koteloon. 6. Kiinnitä uusi kiintolevyasema koteloon neljällä ruuvilla. 7. Liitä virta- ja datakaapelit uuteen kiintolevyasemaan. Katso "Emolevyn osien tunnistaminen". 8. Katso "Asennuksen päättäminen". Käyttöopas 47

53 Optisen aseman vaihto Optisen aseman vaihto 1. Irrota tietokoneen kansi. Katso "Tietokoneen kannen poistaminen". 2. Irrota tietokoneen etulevy. Katso "Etulevyn irrottaminen ja vaihtaminen". 3. Irrota data- ja virtajohdot optisen aseman takaosasta. 4. Irrota kaksi optisen aseman kiinnitysruuvia kotelosta. 5. Työnnä optinen asema suoraan ulos kotelon etuosasta. 6. Työnnä uusi optinen asema koteloon takaa, kunnes se napsahtaa paikalleen. 7. Kiinnitä optinen asema koteloon kahdella ruuvilla. 8. Liitä data- ja virtakaapelit uuteen optiseen asemaan. 9. Asenna tietokoneen etupaneeli. Katso "Etulevyn irrottaminen ja vaihtaminen". 10. Katso "Asennuksen päättäminen". 48 Käyttöopas

54 Kortinlukijamoduulin vaihto Kortinlukijamoduulin vaihto 1. Irrota tietokoneen kansi. Katso "Tietokoneen kannen poistaminen". 2. Irrota tietokoneen etulevy. Katso "Etulevyn irrottaminen ja vaihtaminen". 3. Irrota kortinlukijan datakaapeli liittimestä emolevyssä. 4. Irrota ruuvi, joka kiinnittää kortinlukijamoduulin koteloon. 5. Vedä kortinlukijamoduuli ulos seuraavasti. 6. Kohdista uusi kortinlukijamoduuli kotelon reikien kanssa ja työnnä se paikalleen. 7. Kiinnitä uusi kortinlukijamoduuli koteloon ruuvilla. 8. Asenna tietokoneen etupaneeli. Katso "Etulevyn irrottaminen ja vaihtaminen". 9. Katso "Asennuksen päättäminen". Käyttöopas 49

55 PCI-sovittimen vaihto Sovittimen vaihtaminen: 1. Irrota tietokoneen kansi. Katso "Tietokoneen kannen poistaminen". 2. Irrota ruuvi, joka kiinnittää salvan koteloon, avaa sovittimen salpa ja irrota sovitin vetämällä se suoraan ulos sovittimen liittimestä. 50 Käyttöopas

56 3. Asenna uusi sovitin samaan sovittimen liittimeen. 4. Varmista, että sovitin on täysin perillä sovittimen liittimessä. 5. Ruuvaa salpa kiinni koteloon. 6. Katso "Asennuksen päättäminen". Käyttöopas 51

57 Näppäimistön ja hiiren vaihto Näppäimistön vaihto: 1. Poista asemista kaikki tallennusvälineet (levykkeet, CD-levyt ja nauhat) ja katkaise sitten virta keskusyksiköstä ja siihen liitetyistä laitteista. 2. Irrota verkkojohdot pistorasioista. 3. Paikanna näppäimistön liitäntä. Lisätietoja on kohdassa "Tietokoneen takaosassa olevien liitäntöjen paikannus" ja "Tietokoneen etuosassa olevien liitäntöjen paikannus". Huomautus: Näppäimistö saattaa olla liitettynä tietokoneen etu- tai takaosassa olevaan USB-liitäntään. 4. Irrota viallisen näppäimistön kaapeli tietokoneesta ja kytke uusi näppäimistö tietokoneessa olevaan soveltuvaan liitäntään. 5. Katso "Asennuksen päättäminen". * Hiiri voidaan vaihtaa samalla tavalla. 52 Käyttöopas

58 Asennuksen päättäminen Kun osat on vaihdettu, on tietokoneen kansi suljettava ja johdot liitettävä, mukaan lukien puhelinjohdot ja virtajohdot. Jotkin osat vaativat päivitettyjen tietojen vahvistamisen Setup Utility -ohjelmassa. Katso "Asetuksen Setup Utility -ohjelman käynnistys" Hardware Maintenance Manual -julkaisussa. Asennuksen päättäminen: 1. Varmista, että kaikki komponentit on asennettu oikein ja että mitään työkaluja tai löysiä ruuveja ei ole jäänyt tietokoneen sisälle. Katso eri komponenttien sijainti kohdasta "Komponenttien paikantaminen". 2. Tarkasta, että kaapelit on reititetty oikein ennen tietokoneen kannen asentamista. 3. Sijoita tietokoneen kansi koteloon niin, että sen alaosassa olevat ohjaimet kiinnittyvät kiskoihin. Paina sitten tietokoneen kantta, kunnes se napsahtaa kiinni. Kiinnitä 2 ruuvia koteloon. Käyttöopas 53

59 4. Liitä ulkoiset kaapelit ja virtajohto tietokoneeseen. Lisätietoja on kohdassa "Tietokoneen etuosassa olevien liitäntöjen paikannus" ja "Tietokoneen takaosassa olevien liitäntöjen paikannus". Huomautus: Useimmilla alueilla maailmassa, Lenovo vaatii, että viallinen asiakkaan vaihdettavissa oleva osa palautetaan. Tietoja tästä toimitetaan asiakkaan vaihdettavissa olevan osan mukana tai muutama päivä osan toimittamisen jälkeen. 54 Käyttöopas

60 Liite. Julistus Kiitos, että käytät Lenovon tuotteita. Lue kaikki tietokoneen mukana toimitetut asiakirjat huolellisesti ennen sen asentamista ja käyttöä. Lenovo ei ole vastuussa hävikeistä, paitsi Lenovon ammattimaisen huoltohenkilön asennuksen ja toimintojen yhteydessä sattuneista hävikeistä. Vastuu on sinun, jos tuotetta ei käytetä tämän tietokoneen mukana toimitetun käyttöohjeen ohjeiden ja vaatimusten mukaisesti tai tuotetta käytetään muutoin väärin. Tämä käyttöohje voi sisältää teknisiä epätarkkuuksia ja painovirheitä. Käyttöohjeen tiedot tarkistetaan säännöllisin väliajoin, ja tarpeelliset muutokset tehdään julkaisun uusiin painoksiin. Lenovo saattaa tehdä parannuksia tai muutoksia tässä käyttöohjeessa kuvattuihin tuotteisiin ja ohjelmiin milloin tahansa ilman ennakkoilmoitusta. Tietokoneen mukana toimitettujen käyttöohjeiden tarkoitus on auttaa käyttämään Lenovon tuotteita oikealla tavalla. Lisätietoja tuotteen kokoonpanosta saat kyseistä sopimuksesta (jos olemassa), pakkauslistasta tai tuotteen jälleenmyyjältä. Tietokoneen mukana toimitettujen käyttöohjeiden sisältö on tekijänoikeuslainsäädännön suojaama. Mitään tietokoneen mukana toimitettua käyttöohjetta ei saa kopioida tai muuntaa millään tavoin tai kääntää eri kielelle, ilman Lenovon kirjallista suostumusta. Tietokoneen mukana toimitetussa käyttöohjeessa kuvatut ohjelmiston käyttöliittymät ja toiminnot ja laitteistokokoonpanot voivat poiketa ostamasi tietokoneen kokoonpanosta. Voit pyytää meiltä lisätietoja tietokoneen mukana toimitetusta käyttöohjeesta. Katso uusimmat tiedot, kysymykset tai kommentit Lenovon kotisivulta, osoitteessa: Palveluverkkosivu: Käyttöopas 55

61 Tavaramerkit Lenovo ja Lenovo logo, IdeaCentre ja IdeaCentre logo ovat Lenovon tavaramerkkejä Yhdysvalloissa, muissa maissa tai molemmissa. Microsoft, Windows, ja Windows Vista ovat Microsoft-yritysryhmän tavaramerkkejä. Intel Inside on Intel Corporationin tavaramerkki Yhdysvalloissa ja/tai muissa maissa. AMD, AMD Arrow logo, ATI, AMD Athlon, AMD LIVE!, AMD Opteron, AMD Phenom, AMD Sempron, Catalyst, Cool n Quiet, CrossFire, PowerPlay, Radeon, ja Ultimate Visual Experience ovat Advanced Micro Devices, Inc. tavaramerkkejä. Muut yritysten, tuotteiden tai palvelujen nimet Lenovon julkaisuissa, voivat olla muiden yritysten tavaramerkkejä. Kaikki oikeudet pidätetään. Tietokoneen mukana toimitetussa käyttöohjeessa mainittujen yritysten nimet eivät välttämättä tarkoita, että kyseisten yritysten ohjelmat tai laitteet sisältyvät toimitukseen. Todellinen tuotteen kokoonpano näkyy pakkauslistasta. 56 Käyttöopas

62 Energy Star -lauseke ENERGY STAR on Yhdysvaltain ympäristösuojeluviraston ja energiaministeriön yhteinen ohjelma, jonka tavoitteena on rahan säästäminen ja ympäristönsuojelu energiatehokkaiden tuotteiden ja toimintojen kautta. Lenovo on ylpeä voidessaan tarjota asiakkailleen ENERGY STAR -yhdenmukaisia tuotteita. Seuraavat koneet on valmistettu ja testattu noudattamaan ENERGY STAR -ohjelman tietokoneita koskevia vaatimuksia valmistusajankohdan aikana. Lisätietoja Lenovo-tietokoneiden ENERGY STAR -arvioinneista saat osoitteessa /90A /90A8 Käyttämällä ENERGY STAR -yhdenmukaisia tuotteita ja käyttämällä tietokoneen virransäästötoimintoja rajoitat virrankulutusta. Rajoitettu virrankulutus johtaa mahdollisiin taloudellisiin säästöihin, puhtaampaan ympäristöön ja kasvihuonekaasujen päästöjen vähentymiseen. Lisätietoja ENERGY STAR -ohjelmasta saat osoitteessa: Lenovo suosittelee energian tehokkaan käytön sisällyttämistä joka päiväiseen käyttöön. Tämän saavuttamiseksi, Lenovo on esiasettanut seuraavat virransäästötoiminnot käynnistymään, kun tietokonetta ei ole käytetty tiettyyn aikaan: ENERGY STAR -virranhallintatoiminto, käyttöjärjestelmässä. Microsoft Windows Vista, Windows 7, Windows 8 ja Windows 8.1 Kulutussuunnitelma: Tasapainotettu Näytön sammutus: 10 minuutin kuluttua Tietokoneen asutus unitilaan: 25 minuutin kuluttua Virran lisäasetukset: - Kiintolevyjen sammutus: 20 minuutin kuluttua - Lepotila: Ei koskaan Käyttöopas 57

63 Tietokone herätetään lepo- tai valmiustilasta painamalla mitä tahansa näppäintä näppäimistössä. Lisätietoja näistä asetuksista saat Windowsin Ohje ja tukijärjestelmästä. ErP-yhdenmukaisuustilan käyttöönotto Voit ottaa energy-related products directive (ErP) yhdenmukaisuustilan käyttöön Power -valikosta asetusten apuohjelmasta. Tämä tila vähentää sähkönkulutusta, kun tietokone on valmiustilassa tai kytketty pois päältä. Ota ErP-yhdenmukaisuustila käyttöön Asetusten apuohjelmassa seuraavasti: 1. Paina toistuvasti -näppäintä tietokoneen käynnistyksen yhteydessä Asetusten apuohjelman käynnistämiseksi. 2. Valitse Asetusten apuohjelman päävalikosta Power ErP ja paina Enter. 3. Valitse Enabled ja paina Enter. 4. Paina F10 muutosten tallentamiseksi ja poistu Asetusten apuohjelmasta. Paina Enter vahvistaaksesi. Huomautus: Kun ErP-yhdenmukaisuustila on käytössä, voidaan tietokone kytkeä päälle vain virtapainikkeesta. 58 Käyttöopas
