Lenovo C3/C4/C5 Series

Transkriptio

1 Machine type: 10147/F0AB [C360] 10148/F0AC [C365] 10149/F0AD [C460] 10150/F0AE [C560] Lenovo C3/C4/C5 Series Käyttöopas Version

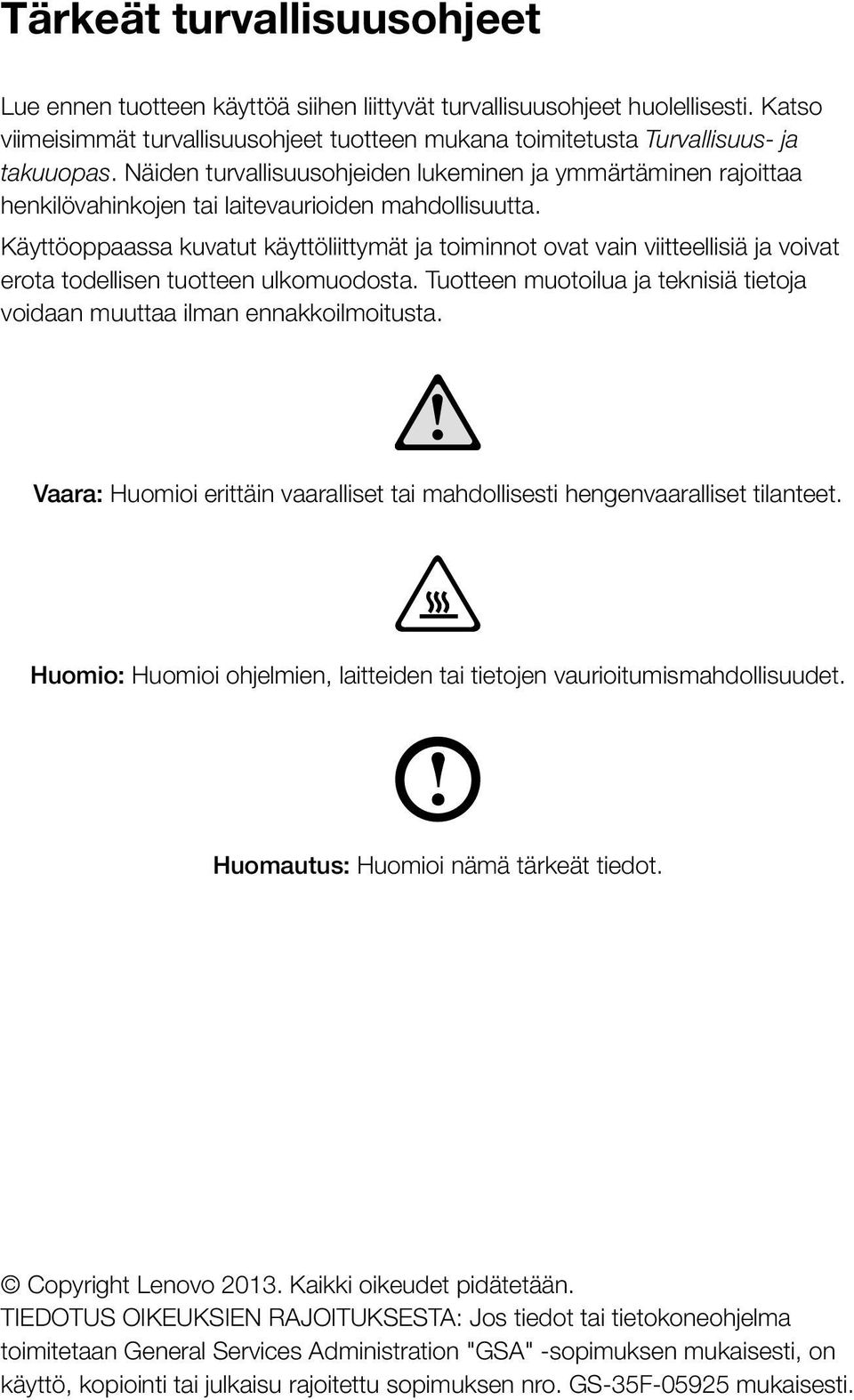

2 Tärkeät turvallisuusohjeet Lue ennen tuotteen käyttöä siihen liittyvät turvallisuusohjeet huolellisesti. Katso viimeisimmät turvallisuusohjeet tuotteen mukana toimitetusta Turvallisuus- ja takuuopas. Näiden turvallisuusohjeiden lukeminen ja ymmärtäminen rajoittaa henkilövahinkojen tai laitevaurioiden mahdollisuutta. Käyttöoppaassa kuvatut käyttöliittymät ja toiminnot ovat vain viitteellisiä ja voivat erota todellisen tuotteen ulkomuodosta. Tuotteen muotoilua ja teknisiä tietoja voidaan muuttaa ilman ennakkoilmoitusta. Vaara: Huomioi erittäin vaaralliset tai mahdollisesti hengenvaaralliset tilanteet. Huomio: Huomioi ohjelmien, laitteiden tai tietojen vaurioitumismahdollisuudet. Huomautus: Huomioi nämä tärkeät tiedot. Copyright Lenovo Kaikki oikeudet pidätetään. TIEDOTUS OIKEUKSIEN RAJOITUKSESTA: Jos tiedot tai tietokoneohjelma toimitetaan General Services Administration "GSA" -sopimuksen mukaisesti, on käyttö, kopiointi tai julkaisu rajoitettu sopimuksen nro. GS-35F mukaisesti.

3

4 Sisältö Tärkeät turvallisuusohjeet Tietokonelaitteiston käyttö... 1 Tietokoneen etuosa...2 Tietokoneen vasen ja oikea puoli...3 Tietokoneen takaosa...4 Tietokoneen jalustan asennus...5 Tietokoneen jalusta...6 Liittimien perusohjeet...7 Tietokoneen liittäminen...8 Tärkeitä tietoja tietokoneen käytöstä...8 Yhdistäminen Internetiin...9 Langallinen näppäimistö (vain tietyt mallit)...10 Windows 8.1:n käyttö Vaihtaminen Windows 8.1 pääkäyttöliittymien välillä...12 Oikopolku-rivi...12 Tietokoneen sammuttaminen...12 Vaihtaminen sovellusten välillä...13 Sovelluksen sulkeminen...13 Muiden järjestelmäohjelmien avaaminen...13 Windowsin Ohje ja tuki...13 Kosketusnäytön ohjeet Kosketusnäytön kalibrointi...16 Käyttäjän eleohjeet kosketusnäytölle...16 Huomautukset kosketusnäytön käytöstä...21 Sisältö i

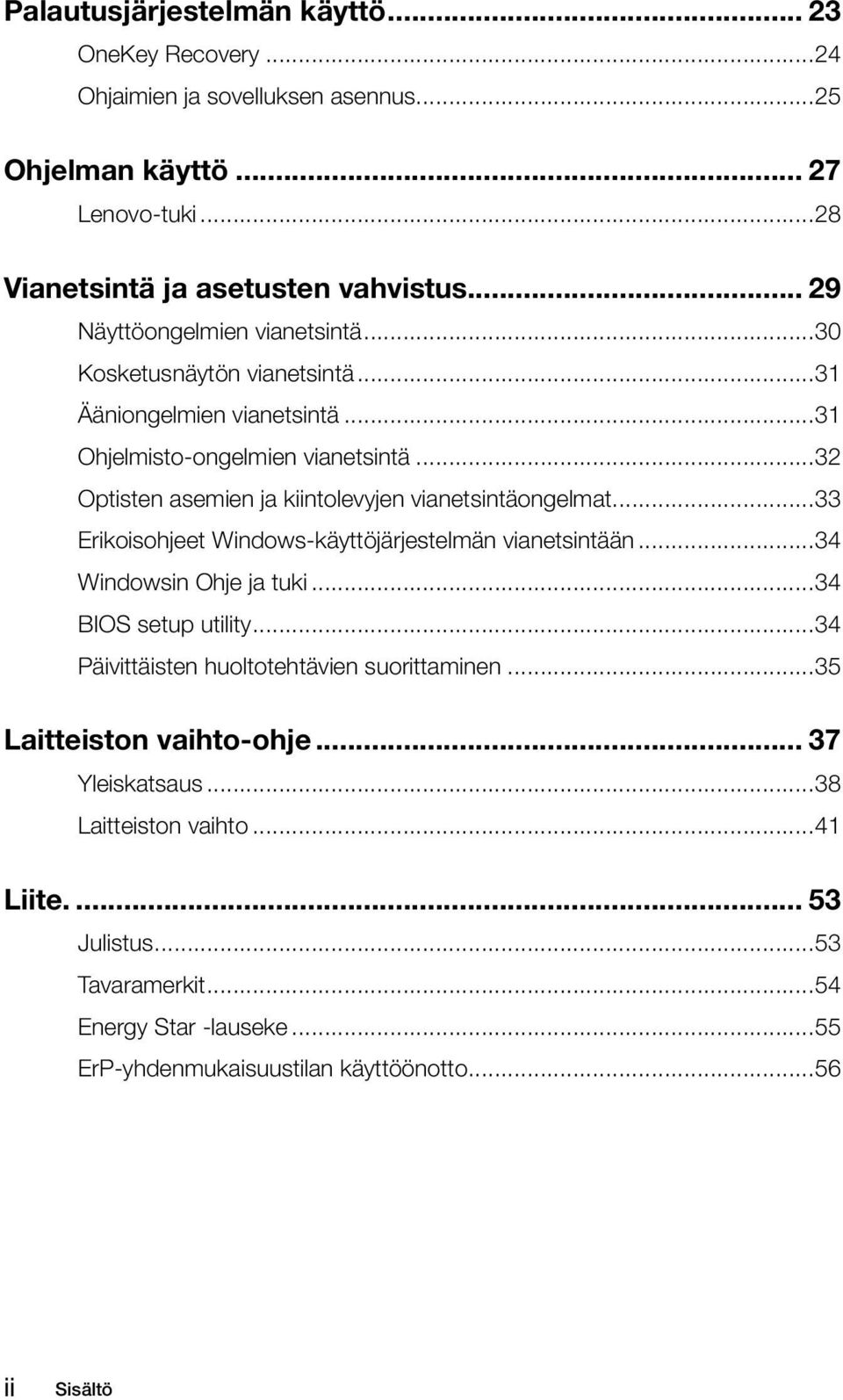

5 Palautusjärjestelmän käyttö OneKey Recovery...24 Ohjaimien ja sovelluksen asennus...25 Ohjelman käyttö Lenovo-tuki...28 Vianetsintä ja asetusten vahvistus Näyttöongelmien vianetsintä...30 Kosketusnäytön vianetsintä...31 Ääniongelmien vianetsintä...31 Ohjelmisto-ongelmien vianetsintä...32 Optisten asemien ja kiintolevyjen vianetsintäongelmat...33 Erikoisohjeet Windows-käyttöjärjestelmän vianetsintään...34 Windowsin Ohje ja tuki...34 BIOS setup utility...34 Päivittäisten huoltotehtävien suorittaminen...35 Laitteiston vaihto-ohje Yleiskatsaus...38 Laitteiston vaihto...41 Liite Julistus...53 Tavaramerkit...54 Energy Star -lauseke...55 ErP-yhdenmukaisuustilan käyttöönotto...56 ii Sisältö

6 Tietokonelaitteiston käyttö Tämä luku sisältää seuraavat aiheet: Tietokonelaitteiston esittely Tietoja tietokoneen liitännöistä Huomautus: Kuvaukset tässä luvussa voivat erota tietokoneessa nähtävistä, tietokoneen mallin ja kokoonpanon mukaan. Käyttöopas 1

7 Tietokoneen etuosa Huomio: Älä tuki tietokoneen ilma-aukkoja. Tukkeutuneet ilma-aukot voivat johtaa laitteen ylikuumenemiseen Sisäänrakennettu mikrofoni Sisäänrakennettu kamera Kiintolevyaseman ilmaisin Äänenvoimakkuus alas* Kirkkauden vähentäminen* Kameran LED-ilmaisin Sisäänrakennettu mikrofoni (vain tietyt mallit) Wi-Fi-tilan ilmaisin Äänenvoimakkuus ylös* Kirkkauden lisääminen* * Nämä toimintonäppäimet ovat käytettävissä vain Windows 8.1 -käyttöjärjestelmässä. Huomio: Jos tietokone on varustettu (IR) infrapuna-kaukosäätimellä, älä aseta USB IR-vastanotinta samalle tasolle näytön kanssa. 2 Käyttöopas

8 Tietokoneen vasen ja oikea puoli Huomio: Älä tuki tietokoneen ilma-aukkoja. Tukkeutuneet ilma-aukot voivat johtaa laitteen ylikuumenemiseen USB 3.0 -liitäntä Mikrofoniliitäntä Optisen aseman poistopainike Kuulokeliitäntä Muistikortinlukija Virtakatkaisin Käyttöopas 3

9 Tietokoneen takaosa TV-virittimen liitäntä (vain tietyt mallit) Ethernet-liitäntä USB 2.0 -liitännät (4) Virtaliitäntä HDMI-liitäntä (vain tietyt mallit) Ilma-aukot 4 Käyttöopas

10 Tietokoneen jalustan asennus Huomautus: Aseta tietokone kyljelleen, pehmeälle ja tasaiselle alustalle tämän toimenpiteen ajaksi. Lenovo suosittelee pyyhkeen tai muun pehmeän kankaan käyttämistä kosketusnäytön suojaamiseksi naarmuilta ja muilta vaurioilta. 1. Nosta jalusta ylös. 2. Kohdista jalusta jalustapidikkeessä olevien reikien kanssa ja avaa molemmat kiinnitetyt kumisuojat jalustassa. 3. Vedä ruuvirenkaat ylös ja kiinnitä jalusta jaluspidikkeeseen ruuveilla. Käyttöopas 5

11 4. Paina ruuvirenkaat ja kumisuojat alas. Tietokoneen jalusta Käytä jalustaa näytön sijoittamiseksi haluamaasi asentoon. Se voidaan säätää 5 eteenpäin ja 25 taaksepäin. 6 Käyttöopas

12 Liittimien perusohjeet Huomautus: Tietokoneessa ei ehkä ole kaikkia tässä luvussa kuvattuja liitäntöjä. Liitäntä Mikrofoni Kuulokkeet USB-liitäntä Ethernet-liitäntä HDMI-liitäntä (valinnainen) TV-virittimen liitäntä (valinnainen) Kuvaus Käytä tätä liitäntää mikrofonin liittämiseen tietokoneeseen, kun haluat tallentaa ääntä tai jos haluat käyttää puhetunnistusohjelmaa. Käytä tätä liitäntää kuulokkeiden liittämiseen tietokoneeseen, kun haluat kuunnella musiikkia tai muuta ääntä häiritsemättä toisia. Käytä tätä liitäntää USB-liitännällä varustetun laitteen liittämiseen. Käytä tätä liitäntää tietokoneen liittämiseksi Ethernettyyppiseen paikallisverkkoon. Liitetään näytön tai TV:n HDMI-liitäntään. Liitetään ulkoiseen antenniin ohjelmien katsomiseksi valinnaisella TV-virittimen kortilla. Huomautus: Jos tietokone on varustettu langattomalla näppäimistöllä tai hiirellä, noudata näiden laitteiden asennusohjeita. Käyttöopas 7

13 Tietokoneen liittäminen Virtajohdon liittäminen Liitä virtajohto pistorasiaan. Suosittelemme maadoitetun pistorasian tai ylijännitesuojan käyttämistä. Tärkeitä tietoja tietokoneen käytöstä Paina virtakatkaisinta tietokoneen laidassa tietokoneen kytkemiseksi päälle. 8 Käyttöopas

14 Pidättele tietokonetta tukevasti kun kannat sitä. Yhdistäminen Internetiin Yhdistääksesi Internetiin tarvitset Internet-palveluntarjoajan (ISP) ja joitakin laitteita. Palveluntarjoajat ja tarjottu sisältö vaihtelee maiden välillä. Ota yhteyttä palveluntarjoajaan saadaksesi lisätietoja palveluista. Tietokone tukee langatonta (vain tietyt mallit) tai langallista verkkoa, joka liittää tietokoneen muihin laitteisiin. Langallinen verkkoyhteys Liitä langallisessa yhteydessä Ethernet-kaapelin (ostetaan erikseen) toinen pää Ethernet-liitäntään tietokoneessa ja toinen pää verkkoreitittimeen tai laajakaistamodeemiin. Lisätietoja asennuksesta saat palveluntarjoajalta. Huomautus: Laajakaistamodeemin ja reitittimen asennus vaihtelee valmistajan mukaan. Noudata valmistajan ohjeita. Käyttöopas 9

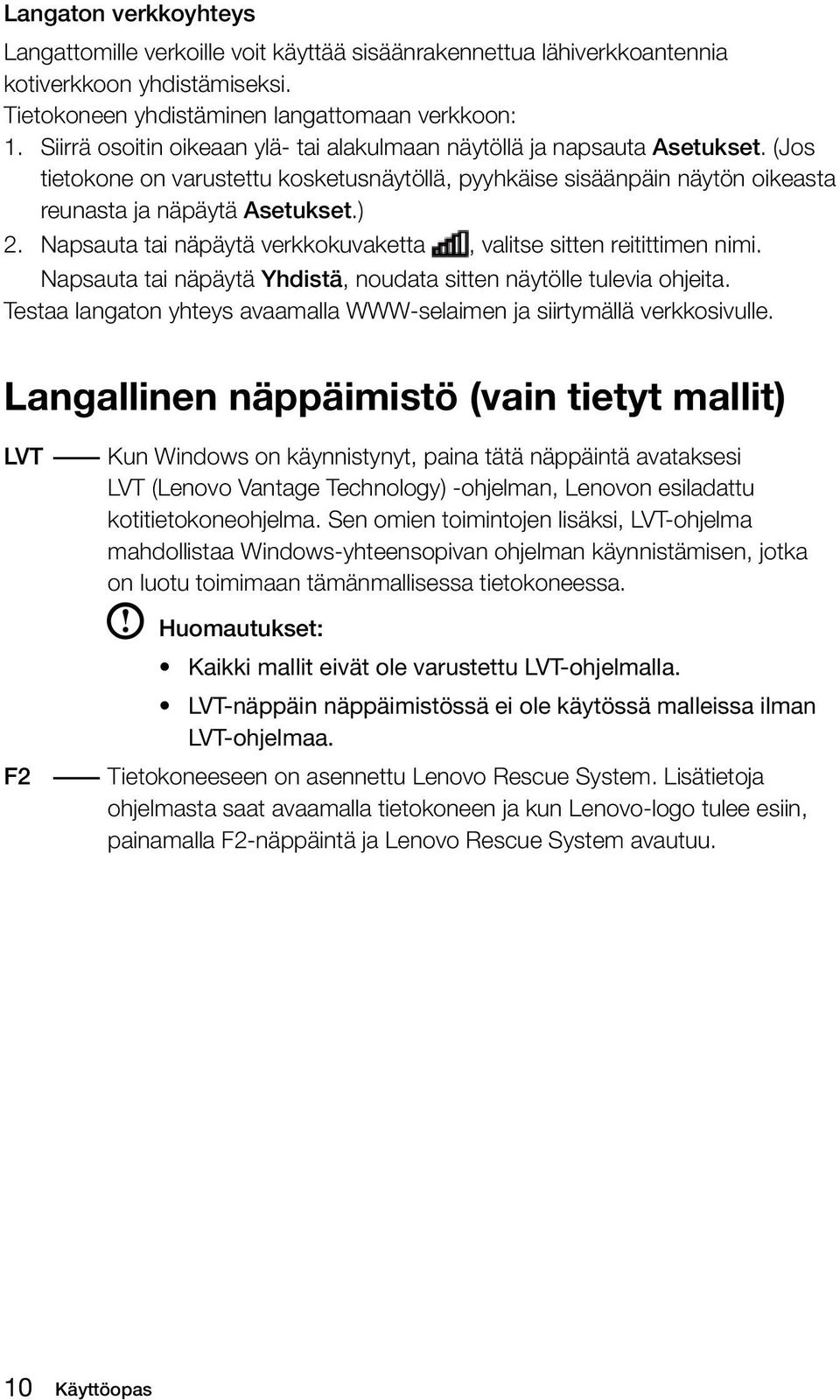

15 Langaton verkkoyhteys Langattomille verkoille voit käyttää sisäänrakennettua lähiverkkoantennia kotiverkkoon yhdistämiseksi. Tietokoneen yhdistäminen langattomaan verkkoon: 1. Siirrä osoitin oikeaan ylä- tai alakulmaan näytöllä ja napsauta Asetukset. (Jos tietokone on varustettu kosketusnäytöllä, pyyhkäise sisäänpäin näytön oikeasta reunasta ja näpäytä Asetukset.) 2. Napsauta tai näpäytä verkkokuvaketta, valitse sitten reitittimen nimi. Napsauta tai näpäytä Yhdistä, noudata sitten näytölle tulevia ohjeita. Testaa langaton yhteys avaamalla WWW-selaimen ja siirtymällä verkkosivulle. Langallinen näppäimistö (vain tietyt mallit) LVT Kun Windows on käynnistynyt, paina tätä näppäintä avataksesi LVT (Lenovo Vantage Technology) -ohjelman, Lenovon esiladattu kotitietokoneohjelma. Sen omien toimintojen lisäksi, LVT-ohjelma mahdollistaa Windows-yhteensopivan ohjelman käynnistämisen, jotka on luotu toimimaan tämänmallisessa tietokoneessa. Huomautukset: Kaikki mallit eivät ole varustettu LVT-ohjelmalla. LVT-näppäin näppäimistössä ei ole käytössä malleissa ilman LVT-ohjelmaa. F2 Tietokoneeseen on asennettu Lenovo Rescue System. Lisätietoja ohjelmasta saat avaamalla tietokoneen ja kun Lenovo-logo tulee esiin, painamalla F2-näppäintä ja Lenovo Rescue System avautuu. 10 Käyttöopas

16 Windows 8.1:n käyttö Tämä luku sisältää seuraavat aiheet: Vaihtaminen Windows 8.1 pääkäyttöliittymien välillä Oikopolku-rivi Tietokoneen sammuttaminen Vaihtaminen sovellusten välillä Sovelluksen sulkeminen Muiden järjestelmäohjelmien avaaminen Windowsin Ohje ja tuki Huomio: Windows 8.1 -käyttöjärjestelmä on Microsoft Corporationin toimittama. Käytä sitä sinun ja Microsoftin välisen KÄYTTÖOIKEUSOPIMUS (EULA) mukaisesti. Lisätietoja käyttöjärjestelmästä saat suoraan Microsoftilta. Käyttöopas 11

17 Vaihtaminen Windows 8.1 pääkäyttöliittymien välillä Windows 8.1 toimitetaan kahdella pääkäyttöliittymällä: Aloitusnäytöllä ja Windowstyöpöydällä. Vaihda Aloitusnäytöltä Windows-työpöydälle seuraavasti: Valitse Windows-työpöytäruutu Aloitusnäytöllä. Paina Windows-näppäintä + D. Vaihda Windows-työpöydältä Aloitusnäytölle seuraavasti: Valitse Aloitus oikopolku-riviltä. Siirrä osoitin vasempaan alakulmaan, valitse Aloitusnäytön pienoiskuva sen tullessa esiin. Paina Windows-näppäintä. Oikopolku-rivi Oikopolut tarjoavat uuden ja nopeamman tavan suorittaa useat perustehtävät. Näytä oikopolut seuraavalla tavalla: Siirrä osoitin näytön oikeaan ylä- tai alakulmaan. Jos tietokone on varustettu kosketusnäytöllä, pyyhkäise sisäänpäin näytön oikeasta reunasta. Paina Windows-näppäintä + C. Tietokoneen sammuttaminen Tietokoneen sammuttaminen: 1. Siirrä osoitin oikeaan ylä- tai alakulmaan näytöllä ja napsauta Asetukset. (Jos tietokone on varustettu kosketusnäytöllä, pyyhkäise sisäänpäin näytön oikeasta reunasta ja näpäytä Asetukset.) 2. Valitse Virta Sammuta. 12 Käyttöopas

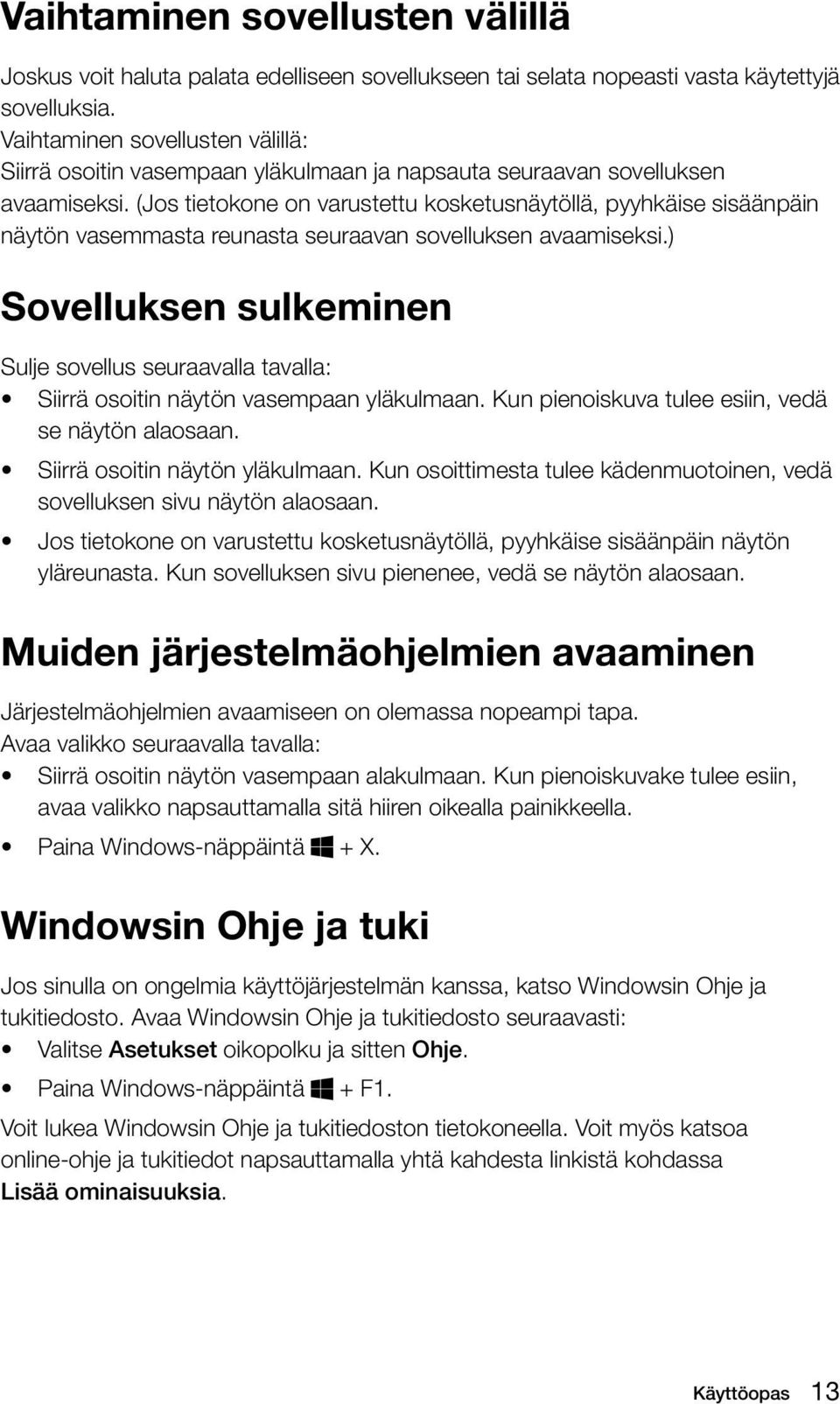

18 Vaihtaminen sovellusten välillä Joskus voit haluta palata edelliseen sovellukseen tai selata nopeasti vasta käytettyjä sovelluksia. Vaihtaminen sovellusten välillä: Siirrä osoitin vasempaan yläkulmaan ja napsauta seuraavan sovelluksen avaamiseksi. (Jos tietokone on varustettu kosketusnäytöllä, pyyhkäise sisäänpäin näytön vasemmasta reunasta seuraavan sovelluksen avaamiseksi.) Sovelluksen sulkeminen Sulje sovellus seuraavalla tavalla: Siirrä osoitin näytön vasempaan yläkulmaan. Kun pienoiskuva tulee esiin, vedä se näytön alaosaan. Siirrä osoitin näytön yläkulmaan. Kun osoittimesta tulee kädenmuotoinen, vedä sovelluksen sivu näytön alaosaan. Jos tietokone on varustettu kosketusnäytöllä, pyyhkäise sisäänpäin näytön yläreunasta. Kun sovelluksen sivu pienenee, vedä se näytön alaosaan. Muiden järjestelmäohjelmien avaaminen Järjestelmäohjelmien avaamiseen on olemassa nopeampi tapa. Avaa valikko seuraavalla tavalla: Siirrä osoitin näytön vasempaan alakulmaan. Kun pienoiskuvake tulee esiin, avaa valikko napsauttamalla sitä hiiren oikealla painikkeella. Paina Windows-näppäintä + X. Windowsin Ohje ja tuki Jos sinulla on ongelmia käyttöjärjestelmän kanssa, katso Windowsin Ohje ja tukitiedosto. Avaa Windowsin Ohje ja tukitiedosto seuraavasti: Valitse Asetukset oikopolku ja sitten Ohje. Paina Windows-näppäintä + F1. Voit lukea Windowsin Ohje ja tukitiedoston tietokoneella. Voit myös katsoa online-ohje ja tukitiedot napsauttamalla yhtä kahdesta linkistä kohdassa Lisää ominaisuuksia. Käyttöopas 13

19 14 Käyttöopas

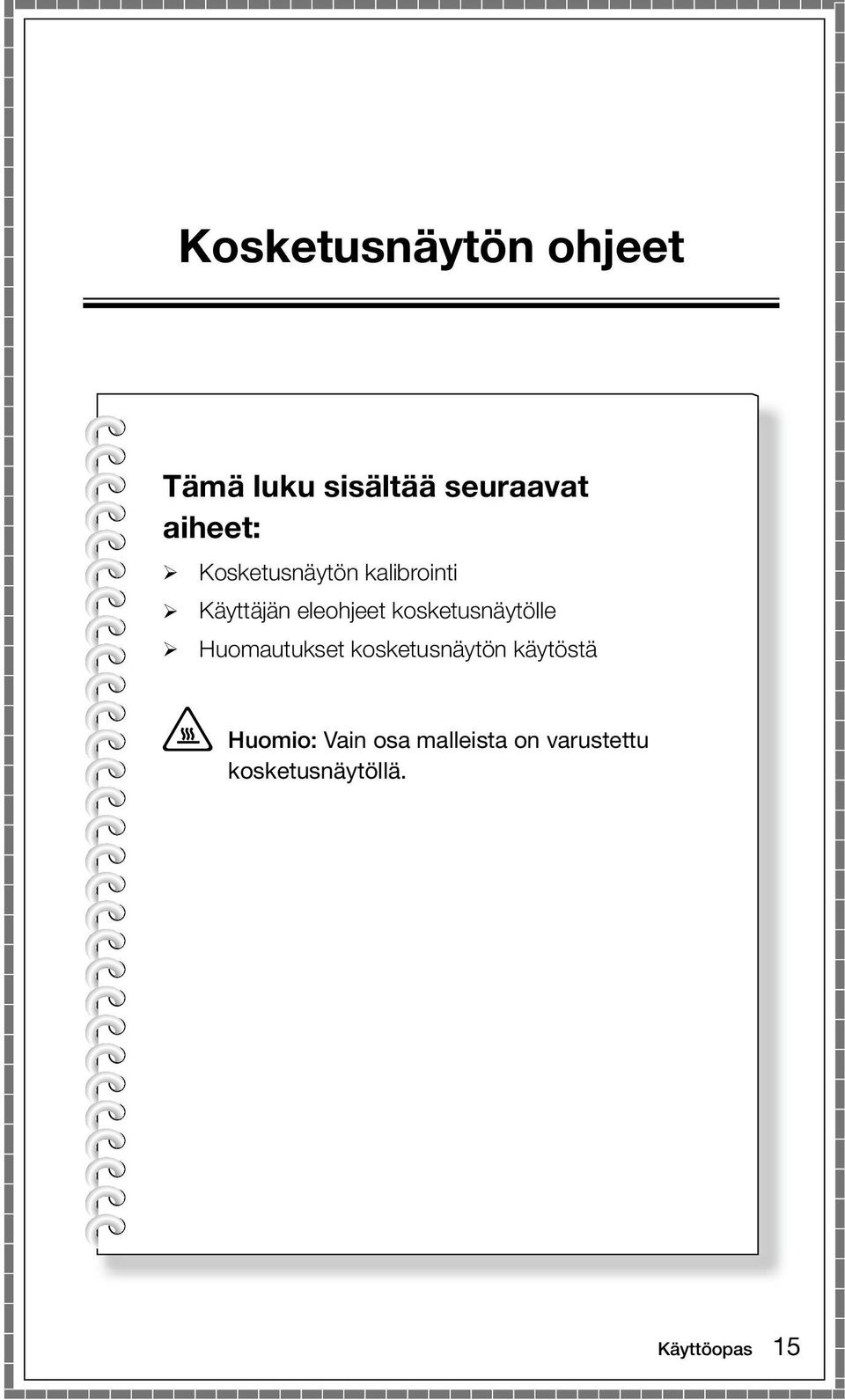

20 Kosketusnäytön ohjeet Tämä luku sisältää seuraavat aiheet: Kosketusnäytön kalibrointi Käyttäjän eleohjeet kosketusnäytölle Huomautukset kosketusnäytön käytöstä Huomio: Vain osa malleista on varustettu kosketusnäytöllä. Käyttöopas 15

21 Monitori on kosketusherkkä sen kosketusherkän näytön ansiosta. Kosketusnäyttö on syöttölaite samalla tavalla kuin hiiri tai näppäimistö, jossa käyttäjän sormi lähettää sijaintitiedot kosketusnäytön kautta tietokoneeseen. Tämän tekniikan avulla, sinun täytyy vain koskettaa kuvia tai sanoja tietokoneen näytöllä kevyesti sormella ja tietokone reagoi tähän. Kosketusnäytön kalibrointi Ennen kosketusnäytön käyttöä tai kun kosketusnäyttö reagoi eri kohdassa, kuin mihin kosketat sitä, käynnistä kalibrointiohjelma. Toimi seuraavasti: 1. Valitse Ohjauspaneeli "Laitteisto ja äänet". 2. "Laitteisto ja äänet" -ikkunassa, valitse "Taulutietokoneen asetukset". 3. "Taulutietokoneen asetukset" -valintaikkunassa, napsauta "Kalibroi" -painiketta. 4. Kalibroinnin päättämiseksi, kosketa jokaiseen näytettyyn kalibrointipisteeseen sormella tai yli 9 mm:n kokoisella kosketuskynällä. Käyttäjän eleohjeet kosketusnäytölle Kosketusnäyttö tukee yksittäistä koskettamista ja pyöritysliikkeitä, suurennusja pienennys- ja monitoimitoimintoja, ja käyttäjä voi lähettää sijaintitiedot tietokoneeseen koskettamalla. Kosketusnäyttö käyttää erittäin alhaisen painamisen liiketunnistusmenetelmää, jossa sormea tarvitsee liikuttaa vain kevyesti tietokonenäytöllä tai tehdä yksinkertainen kädenliike, jotta tietokoneen pääprosessori tunnistaisi sen. Huomautus: Älä kosketa näyttöön millään kovalla esineellä, kuten kynsillä. 16 Käyttöopas

22 Peruskäsiliikkeet 1. Yksittäinen napsautus/kaksoisnapsautus Kosketusnäytöllä valitulle kohteelle, kosketa sitä kerran tai kahdesti, yksittäisen napsautuksen tai kaksoisnapsautustoiminnon suorittamiseksi. Tämä vastaa hiiren vasemman painikkeen napsautusta. 2. Oikean hiiripainikkeen napsautus yhdellä sormella Kosketusnäytöllä valitulle kohteelle, paina ja pidä sormea näytöllä, kunnes ympyrä tulee esiin. Kun poistat sormen kosketusnäytöltä, tulee valikkorivi esiin ja voit suorittaa toiminnon yhden sormen oikean hiiripainikkeen toimintona. Tämä vastaa hiiren oikean painikkeen napsautusta. Käyttöopas 17

23 3. Vetämisliike Kosketa ensin sormella näyttöä kohteen valitsemiseksi ja pidä sitä siinä ja tee sitten vetämisliike. Tämä vastaa hiirellä tehtävää napsautusta ja vetämistä. 4. Vieritysliike Kun liikutat sormea kerran pystysuunnassa (tai vaakasuunnassa) kosketusnäytöllä, kutsutaan tätä vieritystoiminnoksi. Esimerkiksi: Tämä toiminto vastaa hiiren vierityspyörän käyttämistä ja suorittaa saman tehtävän, kuin vierityspyörän käyttöliittymä. 18 Käyttöopas

24 5. Suurennustoiminto Kosketa kahdella sormella kevyesti haluttua kohdetta näytöllä, pidä molemmat sormet näytöllä ja muuta niiden välistä etäisyyttä. Lisäämällä (tai vähentämällä) etäisyyttä, voit suorittaa suurennus- tai pienennystoiminnon. Esimerkiksi: voit suurentaa tai pienentää kuvakokoa Windowsin valokuvien katselu. 6. Pyöritystoiminto Kosketa kahdella sormella kevyesti haluttua kohdetta näytöllä ja pyöritä niitä sitten haluttuun suuntaan. Esimerkiksi: voit pyörittää näytettävää kuvaa Windowsin valokuvien katselu. Huomautus: Lisätietoja kosketusnäytön käytöstä saat kohdasta Windows Ohje ja tuki painamalla Windows-näppäintä + F1 tai valitsemalla Asetukset-oikopolun ja sitten Ohje. Käyttöopas 19

25 Liittyvät kosketusnäytön asetukset Valitse Laitteisto ja äänet Kynä- ja kosketuslaitteet Asetuksetoikopolusta. Valitse kosketustoiminnot joita halua säätää. Napsauttamalla "Asetukset", voit säätää "Nopeus" ja "Tilatoleranssi" parametreja vastaamaan käyttäjän normaalia kaksoisnapsautusta. Voit kaksoisnapsauttaa tämän kuvakkeen oikeaa alakulmaa tämän kokeilemiseksi. Huomautus: Käyttäjät voivat saada lisätietoja Windowsin Ohje ja tuki -valikosta. 20 Käyttöopas

26 Huomautukset kosketusnäytön käytöstä 1. Kun kosketusnäyttöä käytetään, varo naarmuttamasta sen pintaa millään terävällä esineellä. 2. Kosketusnäytön normaalin toiminnan varmistamiseksi, varmista, että sekä näyttö ja sormesi ovat puhtaat ja kuivat. 3. Tarkan sijoittamisen varmistamiseksi kosketusnäytöllä, vältä lasikehykseen koskettamista tai sen käsittelyä, koskettaessasi näyttöön. 4. Sammuta tietokone turvallisuussyistä ennen näytön tai kehyksen puhdistamista pehmeällä puuvillapyyhkeellä. Älä pyyhi märällä pyyhkeellä, koska tämä voi jättää vesijälkiä näyttöön ja vaikuttaa kosketustoimintaan. 5. Älä aseta tai pudota mitään mikä voisi haitata näyttöä sen neljässä kulmassa tai kehyksellä, koska tämä voi erottaa näytön kehyksestä ja estää sen kyvyn tunnistaa sijainti kunnolla. Älä jätä vettä tai pölyä kotelon ja lasin väliin puhdistuksen yhteydessä. 6. Vältä kosketusnäytön käyttöä pölyisissä tai kosteissa tiloissa. Nopea lämpötilan muuttuminen voi aiheuttaa kondensaatiota lasinäytön sisälle, joka katoaa lyhyen ajan kuluttua eikä vaikuta normaaliin käyttöön. 7. Älä suihkuta mitään nestettä tai puhdistusainetta suoraan kosketusnäyttöön. 8. Älä käytä liuottimia tai teollisuuden alkoholipohjaisia puhdistusaineita. 9. Vältä tietokoneen käyttöä auringonpaisteessa, joka voi vaikuttaa kosketusnäytön toimintaan. Huomautus: Kosketusnäyttö ei vaikuta muihin tietokoneen toimintoihin oikein käytettynä. Käyttöopas 21

27 10. Seuraavat voivat vaikuttaa kosketuseleisiin: Koskettaminen oikeaan kohtaan näytöllä. Liikkeen nopeus. Aikaväli siitä, kun näyttöön viimeksi koskettiin. Huomautus: Käyttäjä voi katsoa lisätietoja tästä käyttöohjeesta ja liittyvästä Windows-oppaasta oikeiden käsieleiden oppimiseksi. 11. Kosketusnäyttö ei toimi Palautusjärjestelmätilassa. 12. Kosketusnäyttö ei myöskään toimi käynnistyksen aikana, Unitilassa, Lepotilassa tai turvatilassa. 13. Älä koske tietokoneen näyttöön sormella tai muulla esineellä käynnistyksen tai herätystoiminnon aikana. 22 Käyttöopas

28 Palautusjärjestelmän käyttö Tämä luku sisältää seuraavat aiheet: OneKey Recovery Ohjaimien ja sovelluksen asennus Huomio: Tämän OneKey Recovery-ohjelman käyttö johtaa tietojen menettämiseen. Voit palauttaa tietokoneen C: -aseman tehdasasetuksiin tai viimeisen järjestelmän varmuuskopioinnin tilaan käyttämällä OneKey Recovery -toimintoa. Jos suoritat tämän toiminnon, kaikki tiedot asemassa C: kadotetaan, mutta muiden kiintolevyaseman osioiden sisältö ja muoto pysyy muuttumattomana. Jos haluat asentaa käyttöjärjestelmän ja varmuuskopioida sen OneKey Recovery -toiminnolla, on C: osio formatoitava NTFSmuotoon ja käyttöjärjestelmä asennettava C: osioon. Muussa tapauksessa, OneKey Recovery -järjestelmä ei toimi. Käyttöopas 23

29 Huomautus huolto-osiosta: Palautusjärjestelmän käyttämät tiedostot ja olennaiset tiedot on tallennettu huoltoosioon. Tämän osion poistaminen tekee palautusjärjestelmästä käyttökelvottoman. Lisätietoja on seuraavissa ohjeissa: Valitsemalla Hae oikopolusta Sovellukset Ohjauspaneeli Valvontatyökalut Tietokoneen hallinta Levynhallinta, näet huolto-osion, jota ei saa poistaa. Huomautus: Palautusjärjestelmän käyttämät palautustiedostot ja olennaiset tiedot on tallennettu huolto-osioon. Jos huolto-osio poistetaan tai vaurioituu jonkun muun, kuin valtuutetun Lenovo-huoltohenkilön toimesta, ei Lenovo ole vastuussa tästä syntyneistä menetyksistä. OneKey Recovery OneKey Recovery on helppokäyttöinen sovellus. Voit käyttää sitä tietokoneen palauttamisen järjestelmän oletusasetuksiin tai edellisen varmuuskopioinnin tilaan. Yksityiskohtaiset toimintaohjeet 1. Paina toistuvasti F2-näppäintä tietokoneen avaamisen jälkeen, kunnes Lenovo Rescue System avautuu ja valitse OneKey Recovery. Huomautus: Järjestelmän palautus korvaa kaikki tiedot C: asemassa. Tietojen katoamisen estämiseksi, varmuuskopioi tärkeät tiedot ennen järjestelmän palauttamista. 2. Noudata näytöllä näkyviä ohjeita valitaksesi varmuuskopiointitehtävän josta haluat suorittaa palautuksen ja kiintolevyn jolle haluat asentaa käyttöjärjestelmän ja paina sitten Seuraava palautuksen käynnistämiseksi. 3. Odota järjestelmän palautuksen ollessa käynnissä. Älä keskeytä toimintoa palautuksen aikana. 4. Kun järjestelmän palautus on suoritettu, pyytää ohjelma sinua käynnistämään tietokoneen uudelleen. Käynnistä tietokone uudelleen ja käynnistä käyttöjärjestelmä. 24 Käyttöopas

30 Ohjaimien ja sovelluksen asennus Ohjaimien ja sovelluksen asennus -toiminto palautusjärjestelmässä mahdollistaa kaikkien, Lenovo-laitteiston mukana toimitettujen Lenovo-sovellusten ja ohjaimien asentamisen helpolla tavalla. Menetelmä 1: Automaattiasennus Paina toistuvasti F2 -näppäintä tietokoneen avaamisen jälkeen, kunnes Lenovo Rescue System avautuu ja valitse Ohjaimien ja sovelluksen asennus. Noudata ohjeita näytöllä Lenovo ohjaimien ja sovellusten asentamiseksi. Napsauta OK aloittaaksesi Lenovo ohjaimien ja sovelluksen asennus -ohjelman asentamiseksi. Järjestelmä käynnistyy uudelleen. Kun järjestelmä on käynnistynyt uudelleen, jatkuu Ohjaimien ja sovelluksen asennustoiminto, kunnes se on valmis. Menetelmä 2: Manuaalinen asennus Valitse Windows-järjestelmässä Ohjaimien ja sovelluksen asennus Haeoikopolusta. Kun toiminto on käynnistetty, asenna ohjaimet ja ohjelma manuaalisesti ohjeiden mukaan. Huomautukset: 1. Älä asenna tietokoneelle jo asennettua ohjelmaa. 2. Varmista, että ohjaimien ja sovelluksen asennusohjelma on asennettu automaattisesti ennen käyttöjärjestelmän käynnistämistä. Manuaalista asennusta voidaan käyttää vasta, kun ohjelma on asennettu. Käyttöopas 25

31 26 Käyttöopas

32 Ohjelman käyttö Tämä luku sisältää seuraavat aiheet: Ohjelman ohjeet Huomautus: Näiden ominaisuuksien käyttöliittymä ja toiminnallisuus riippuu tietokonemallin mukana toimitetusta ohjelmasta. Käyttöopas 27

33 Lenovo-tuki Lenovo-tukiohjelma mahdollistaa tietokoneen rekisteröimisen Lenovolle, tietokoneen käyttöoppaan näyttämisen ja lataamisen, tietokoneen takuutietojen hankkimisen ja ohje- ja tukitietojen tarkastamisen. Avaa tämä ohjelma seuraavalla tavalla: Napsauta Lenovo-tukikuvaketta Aloitusnäytöllä tai Hakunäytöllä. Ohjelman päätoiminnot on lueteltu alla. (Tämä ohjelma tukee online-päivityksiä. Alla esitetyt toiminnot ovat vain viitteellisiä, toiminnot riippuvat esillä olevista ohjelmakuvakkeista.) Rekisteröinti Rekisteröinti antaa pääsyn tuotetukeen, päivityksiin ja aiheiden huomautuksiin. Hyödynnä palkittuja Lenovo-palveluita. Käyttöopas Käyttöopas sisältää lisätietoja tietokoneesta. Huolto ja takuu Voit laajentaa tietokoneen takuuta tämän vaihtoehdon kautta. Lenovo tarjoaa joustavat vaihtoehdot, jotka vastaavat henkilökohtaisia tai yrityksen vaatimuksia. 28 Käyttöopas

34 Vianetsintä ja asetusten vahvistus Tämä luku sisältää seuraavat aiheet: Vianetsintä ja ongelman ratkaisu Huomautus: TV-virittimen kortin kuvaus tässä käyttöohjeessa koskee vain koneita, joissa on TV-virittimen kortti. Se ei koske koneita, joissa ei ole TV-virittimen korttia. Käyttöopas 29

35 Ongelmien ratkaisu Noudata näitä vihjeitä tietokoneen vianetsinnässä: Jos olet lisännyt tai poistanut osan ennen ongelman alkamista, tarkasta asennustoiminnot varmistaaksesi, että osa on oikein asennettu. Jos oheislaite ei toimi varmista, että laite on oikein liitetty. Jos näyttöön ilmestyy virheviesti, kirjoita se tarkasti muistiin. Tämä viesti auttaa tukipalvelua diagnosoimaan ja korjaamaan vian. Jos ohjelmassa tapahtuu virhe, katso lisätietoja ohjelman Ohjeasiakirjoista. Näyttöongelmien vianetsintä Ongelma: Tyhjä näyttö tai kuvaa ei näy näytöllä. Vianetsintä ja ongelman ratkaisu: 1. Varmista, että virtajohto on liitetty tietokoneeseen ja toimivaan pistorasiaan. 2. Irrota virtajohto ja liitä virtajohto takaisin kunnolla ja käynnistä tietokone uudelleen. 3. Jos LCD-näytössä on LCD Päällä/Pois -painike, tarkasta, että se LCD-näyttö on kytketty päälle. Jos ongelma ei korjaannu, ota yhteyttä Lenovo-asiakaspalveluun. Ongelma: Näyttöominaisuuksien asetuksia on muutettava. Näytön taustan ja kuvakkeiden ominaisuuksien asettaminen: 1. Napsauta oikealla hiiripainikkeella mihin tahansa näytöllä, paitsi kuvaketta, valitse Mukauta ponnahdusvalikosta. 2. Valitse tästä sopiva toiminto: Työpöydän taustan muuttamiseksi Näytönsäästäjän valitsemiseksi Valitse Windows-värivaihtoehdot kehyksille ja tehtäväpalkille Valitse teemat 3. Napsauta oikealla hiiripainikkeella mihin tahansa näytöllä, paitsi kuvaketta, valitse Näytön tarkkuus ponnahdusvalikosta ulkomuodon muuttamiseksi. 30 Käyttöopas

36 Ongelma: Väreitä näytöllä. Vianetsintä ja ongelman ratkaisu: 1. Tarkasta, onko jokin seuraavista laitteita alle metrin etäisyydellä tietokoneesta: jääkaapit, sähkötuulettimet, sähkökuivaimet, UPS-järjestelmät, säätimet, loisteputkivalot tai muut tietokoneet, jotka voivat aiheuttaa magneettisia häiriöitä. 2. Siirrä häiritsevä laite etäämmälle tietokoneesta. 3. Jos ongelma jatkuu, ota yhteyttä Lenovo-huoltoon. Kosketusnäytön vianetsintä Ongelma: Kosketusnäyttö reagoi, mutta ei kohdassa johon kosketat sitä. Vianetsintä ja ongelman ratkaisu: Kosketusnäytön kalibrointi: 1. Valitse Ohjauspaneeli "Laitteisto ja äänet". 2. "Laitteisto ja äänet" -ikkunassa, valitse "Taulutietokoneen asetukset". 3. "Taulutietokoneen asetukset" -valintaikkunassa, napsauta "Kalibroi" -painiketta. Ääniongelmien vianetsintä Ongelma: Ei ääntä sisäänrakennetuista kaiuttimista. Vianetsintä ja ongelman ratkaisu: Säädä Windows äänenvoimakkuutta valitse kaiutinkuvake Asetuksetoikopolusta tai napsauta nuolta tehtäväpalkissa piilotettujen kuvakkeiden näyttämiseksi Windows-työpöytätilassa ja napsauta sitten kaiutinkuvaketta. Varmista, että äänenvoimakkuus on asetettu korkealle ja että ääntä ei ole mykistetty. Säädä äänenvoimakkuutta, bassoa tai diskanttia vääristymien poistamiseksi. Asenna ääniohjain uudelleen. Irrota kuulokkeet kuulokeliitännästä ääni kaiuttimista vaimentuu automaattisesti, kun kuulokkeet liitetään kuulokeliitäntään tietokoneen sivupaneelissa. Käyttöopas 31

37 Ongelma: Ei ääntä kuulokkeista. Vianetsintä ja ongelman ratkaisu: Tarkasta kuulokekaapelin liitäntä varmista, että kaapeli on liitetty kunnolla kuulokeliitäntään. Säädä Windows äänenvoimakkuutta valitse kaiutinkuvake Asetuksetoikopolusta tai napsauta nuolta tehtäväpalkissa piilotettujen kuvakkeiden näyttämiseksi Windows-työpöytätilassa ja napsauta sitten kaiutinkuvaketta. Varmista, että äänenvoimakkuus on asetettu korkealle ja että ääntä ei ole mykistetty. Ohjelmisto-ongelmien vianetsintä Ongelma: Käynnissä olevaa ohjelmaa ei voida sulkea normaalisti. Vianetsintä ja ongelman ratkaisu: 1. Avaa Tehtävienhallinta -ikkuna painamalla Ctrl, Alt ja Delete samanaikaisesti. 2. Valitse viallinen ohjelma ja napsauta Lopeta tehtävä -painiketta. Ongelma: Ohjelma on asennettava tai poistettava. Ongelman ratkaisu: Asennuksen aikana älä koskaan keskeytä asennustoimintoa sammuttamalla järjestelmän virran tai muulla ratkaisevalla tavalla. Tämä voi aiheuttaa järjestelmäohjelmien ongelmia tai jopa virheitä järjestelmän alustuksessa. Ohjelman poiston aikana, älä koskaan poista tiedostoja tai kansioita suoraan. Tämä voi vaurioittaa käyttöjärjestelmää ja aiheuttaa koko järjestelmän kattavan toimintahäiriön. Poista ohjelmat seuraavalla tavalla: 1. Varmuuskopioi ohjelmaa koskevat asiakirjat ja järjestelmäasetukset. 2. Jos ohjelmassa on oma poistotoiminto, poista ohjelma sen avulla. 3. Jos ohjelmassa ei ole omaa poistotoimintoa, valitse Sovellukset Ohjauspaneeli Hae-oikopolusta. 4. Valitse Ohjauspaneeli, Ohjelmat Ohjelmat ja toiminnot. 5. Etsi kyseinen ohjelma Ohjelmat ja toiminnot -valintaruudusta ja valitse sitten Poista tai muuta. 6. Poista ohjelma näytölle tulevien ohjeiden mukaan. 32 Käyttöopas

38 Optisten asemien ja kiintolevyjen vianetsintäongelmat Ongelma: Optinen asema ei voi lukea CD/DVD-levyä. Vianetsintä ja ongelman ratkaisu: 1. Tarkasta, onko optisen aseman kuvake käyttöjärjestelmän resurssienhallinnassa. Jos ei, käynnistä tietokone uudelleen. Jos kuvaketta ei vieläkään ole, ota yhteyttä Lenovo-huoltoon. Jatka muussa tapauksessa toiminnon seuraavaan vaiheeseen. 2. Varmista, että CD/DVD on asetettu oikein asemaan. Jos ei, aseta CD tai DVD uudelleen. Jatka muussa tapauksessa toiminnon seuraavaan vaiheeseen. 3. Tarkasta tietokoneen mukana toimitetuista ohjeista, että optinen asema pystyy lukemaan tämäntyyppiset CD- tai DVD-levyt. 4. Jos CD/DVD-levyä ei voida lukea, vaihda se hyväksi tiedettyyn CD/DVD-levyyn kuten tietokoneen mukana toimitettuun. 5. Jos hyväksi tiedettyä CD-levyä ei voida lukea, tarkasta silmämääräisesti, esiintyykö CD/DVD-levyn pinnalla vikoja. Ongelma: Järjestelmän ilmoittama kiintolevyn kapasiteetti on alle nimelliskapasiteetin. Vianetsintä ja ongelman ratkaisu: Tietokoneissa OneKey Recovery -toiminnolla, vaatii järjestelmän palautustoiminto jonkin verran kiintolevytilaa. Tämä voi vaikuttaa kiintolevyn kapasiteetin puutteeseen. Tekninen lisäselvitys: Kiintolevyn nimelliskapasiteetti ilmoitetaan desimaalijärjestelmällä, muodossa 1000 tavua. Mutta todellinen kiintolevyn kapasiteetti ilmaistaan binaarijärjestelmällä, muodossa 1024 tavua (esimerkiksi 1Gt:n nimelliskapasiteetti on 1000Mt:a, kun todellinen kapasiteetti 1Gt on 1024Mt:a). Windowsissa näytetty kiintolevyn kapasiteetti voidaan laskea seuraavan esimerkin mukaan: Kiintolevyn nimelliskapasiteetti on 40Gt:a, kun todellisen kapasiteetin tulee olla: 40 x 1000 x 1000 x 1000/(1024 x 1024 x 1024) = 37Gt. Jos huolto-osio 3G - 3 x 1000 x 1000 x 1000/(1024 x 1024 x 1024) = 2,79Gt poistetaan, saadaan järjestelmän näyttämä kiintolevyn kapasiteetti. Tällä menetelmällä laskettu kiintolevyn kapasiteetti voi erota hieman kokonaiskapasiteetista summan pyöristyksestä johtuen. Käyttöopas 33

39 Erikoisohjeet Windows-käyttöjärjestelmän vianetsintään Kirjaa seuraavat tiedot muistiin, koska niitä voidaan tarvita järjestelmän vianetsinnässä: Tämän tietokonemallin ohjaimet tukevat vain Windows 8.1 -käyttöjärjestelmää. Windowsin Ohje ja tuki Jos sinulla on ongelmia käyttöjärjestelmän kanssa, katso Windowsin Ohje ja tukitiedosto. Avaa Windowsin Ohje ja tukitiedosto seuraavasti: Valitse Asetukset-oikopolku ja sitten Ohje. Paina Windows-näppäintä + F1. Voit lukea Windowsin Ohje ja tukitiedoston tietokoneella. Voit myös katsoa online-ohje ja tukitiedot napsauttamalla yhtä kahdesta linkistä kohdassa Lisää ominaisuuksia. BIOS setup utility Mikä BIOS setup utility on? BIOS setup utility on ROM-pohjainen ohjelma. Se tarjoaa tietokoneen perustiedot ja käynnistyslaitteen vaihtoehdot, turvallisuus-, laitteistotila- ja muut ominaisuudet. Miten BIOS setup utility käynnistetään? BIOS setup utility käynnistäminen: 1. Sammuta tietokone. 2. Paina toistuvasti F1-näppäintä tietokoneen käynnistyksen yhteydessä Setup Utility -ohjelman käynnistämiseksi. Miten muutan käynnistystilaa? Käynnistystiloja on kaksi: UEFI ja Legacy. Käynnistystilan muuttamiseksi, käynnistä BIOS setup utility ja valitse Startup Boot Priority ja aseta käynnistystilaksi UEFI tai Legacy support käynnistysvalikosta. Milloin käynnistystilaa on muutettava? Tietokoneen oletuskäynnistystila on UEFI-tila. Jos haluat asentaa legacy Windowskäyttöjärjestelmän (mikä tahansa käyttöjärjestelmä ennen Windows 8.1:aa) tietokoneelle, on käynnistystilaksi vaihdettava Legacy support. Legacy Windowskäyttöjärjestelmää ei voida asentaa, jos käynnistystilaa ei muuteta. 34 Käyttöopas

40 Päivittäisten huoltotehtävien suorittaminen Tietokoneen osien puhdistus Koska usea tietokoneen komponentti sisältää hienostuneita piirikortteja, on tärkeää puhdistaa tietokone pölystä säännöllisesti. Tarvittavat puhdistustarvikkeet ovat: pölynimuri, pehmeä puuvillapyyhe, puhdas vesi (mieluiten puhdistettu tai tislattu) ja pumpulipuikot. Huomio: Irrota tietokone virransyötöstä ennen sen puhdistusta. Puhdista tietokone vedellä kostutetulla pehmeällä pyyhkeellä. Älä käytä nestemäisiä tai suihkepesuaineita, jotka sisältävät syttyviä aineita. Huomautus: Tietokoneen tai näytön vaurioitumisen estämiseksi, älä suihkuta puhdistusainetta suoraan näyttöön. Käytä vain näyttöjen puhdistukseen tarkoitettuja tuotteita ja noudata tuotteessa olevia ohjeita. Noudata seuraavia ohjeita komponenttien puhdistamisessa: Käytä pehmeää pyyhettä pölyn poistamiseksi tietokoneen, näytön, tulostimen, kaiuttimien ja hiiren pinnoilta. Käytä pölynimuria vaikeissa paikoissa. Puhdistaaksesi näppäimistön kunnolla, sammuta tietokone ja hankaa sitä varovasti kostealla pyyhkeellä. Älä käytä näppäimistöä ennen kuin se on kuiva. Älä tee mitään seuraavista: Päästä vettä tietokoneen sisään. Käytä erittäin märkiä pyyhkeitä. Suihkuta vettä suoraan näytön pinnalle tai tietokoneen sisälle. LCD-näytöt tulee puhdistaa päivittäin. Käytä kuivaa pyyhettä tai harjaa pölyn poistamiseksi näytöstä ja näppäimistöstä päivittäin. Pidä pinnat puhtaina ja vapaina rasvatahroista. Käyttöopas 35

41 36 Käyttöopas

42 Laitteiston vaihto-ohje Tämä luku sisältää seuraavat aiheet: Tietokoneen jalustan poistaminen Tietokoneen jalustan kannen poistaminen Muistimoduulin vaihto Kiintolevyaseman vaihto Optisen aseman vaihto Sovittimen vaihto Näppäimistön ja hiiren vaihto Käyttöopas 37

43 Yleiskatsaus Tämän ohje on tarkoitettu asiakkaille, jotka vaihtavat asiakkaan vaihdettavissa olevia osia (CRU) ja koulutetuille huoltohenkilöille, jotka vaihtavat asiakkaan tiloissa vaihdettavissa olevia osia (FRU). Julkaisussa puhutaan sekä asiakkaan vaihdettavissa olevista osista että asiakkaan tiloissa vaihdettavissa olevista osista pelkästään osina. Huomautus: Koulutetun huoltohenkilöstön tulee tarkistaa osien tilaustiedot Hardware Maintenance Manual (HMM) -julkaisusta. Tämä julkaisu ei sisällä kaikkien osien vaihto-ohjeita. Koulutetun huoltohenkilöstön odotetaan kykenevän toteuttamaan kaapelien, kytkimien ja tiettyjen mekaanisten osien asennus- ja vaihtotoimet itsenäisesti ilman vaiheittaisia ohjeita. Huomautus: Käytä vain Lenovon toimittamia osia. TV-virittimen kortin kuvaus tässä käyttöohjeessa koskee vain tietokoneita, joissa on TV-virittimen kortti. Tämä julkaisu sisältää seuraavien osien vaihto-ohjeet: Muistimoduuli Kiintolevyasema Optinen asema Sovitin Näppäimistö, hiiri (langalliset) Asiakkaan vaihdettavissa olevia osia koskevat turvaohjeet Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tietokoneen mukana toimitetun Turvallisuus- ja takuuopas -julkaisun sisältämät "Tärkeät turvallisuusohjeet". Jos olet kadottanut Turvallisuus- ja takuuopas -julkaisun, voit noutaa sen online osoitteesta 38 Käyttöopas

44 Lisätietolähteet Internet-yhteyden avulla saat käyttöösi uusimmat tietokoneen käyttöä koskevat tiedot. Käytettävissä ovat seuraavat tiedot: Asiakkaan vaihdettavissa olevien osien irrotus- ja asennusohjeet Julkaisut Vianmääritystiedot Osia koskevat tiedot Linkkejä muihin hyödyllisiin tietolähteisiin Nämä tiedot ovat osoitteessa: Tarvittavat työkalut Tietokoneen purkamiseen tarvitaan seuraavat työkalut: Maadoitusnauha ranteessa ja johtava matto staattisen sähkön muodostumisen ehkäisemiseksi Ruuvitaltta Ristipäinen ruuvitaltta Kuusiokoloavain Muovinen ruuvitaltta Muoviset pihdit Huomautus: Eri osien ruuvien koko voi vaihdella. Yhdistä ruuvit niiden osien kanssa purkamisen aikana asennuksen helpottamiseksi. Käyttöopas 39

45 Staattiselle sähkölle herkkien laitteiden käsittely Staattisesta sähköstä ei ole vaaraa ihmiselle, mutta se saattaa vioittaa tietokoneen osia. Kun vaihdat osaa, älä avaa uuden osan staattiselta sähköltä suojaavaa pakkausta, ennen kuin viallinen osa on poistettu tietokoneesta ja olet valmis asentamaan uuden osan. Jotta välttäisit staattisen sähkön aiheuttamat vauriot, noudata seuraavia varotoimia käsitellessäsi laitteisto-osia ja muita tietokoneen osia: Rajoita liikkumistasi, koska liikkuminen voi muodostaa staattista sähköä. Käsittele laitteisto-osia ja muita tietokoneen osia aina varovaisesti. Tartu sovitinkortteihin, muistimoduuleihin, emolevyihin ja suorittimiin aina niiden reunoista. Älä koske paljaisiin virtapiireihin tai liittimiin. Älä anna muiden henkilöiden koskea laitteisto-osiin tai muihin tietokoneen osiin. Ennen kuin asennat järjestelmään uuden laitteen, kosketa laitteen staattiselta sähköltä suojaavalla pakkauksella sovitinkorttipaikan metallista kantta tai tietokoneen maalaamatonta metallipintaa vähintään kahden sekunnin ajan. Tämä pienentää pakkauksen ja kehosi staattista varausta. Mikäli mahdollista, poista osa staattiselta sähköltä suojaavasta pakkauksestaan ja asenna se suoraan tietokoneeseen laskematta sitä välillä käsistäsi. Jos tämä ei onnistu, aseta osan staattiselta sähköltä suojaava pakkaus tasaiselle pinnalle ja osa pakkauksen päälle. Älä aseta osaa keskusyksikön kannen tai muun metallipinnan päälle. 40 Käyttöopas

46 Laitteiston vaihto Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut tietokoneen mukana toimitetun "Tärkeät turvallisuusohjeet" Turvallisuus- ja takuuopas -julkaisussa tai Hardware Maintenance Manual (HMM) -julkaisussa. Jos olet kadottanut Turvallisuus- ja takuuopas tai HMM -julkaisun, voit noutaa sen online osoitteesta: Huomautus: Käytä vain Lenovon toimittamia osia. Yleistiedot Purkua edeltävät ohjeet Ennen tietokoneen purkamista, varmista, että seuraavat toiminnot on suoritettu: 1. Katkaise virta järjestelmästä ja kaikista oheislaitteista. 2. Irrota kaikki virta- ja signaalijohdot tietokoneesta. 3. Aseta järjestelmä tasaiselle ja tukevalle alustalle. Tietokoneen jalustan poistaminen Huomio: Sammuta tietokone ja anna sen jäähtyä 3-5 minuuttia ennen kuin avaat kannen. Huomautus: Aseta tietokone kyljelleen, pehmeälle ja tasaiselle alustalle tämän toimenpiteen ajaksi. Lenovo suosittelee pyyhkeen tai muun pehmeän kankaan käyttämistä kosketusnäytön suojaamiseksi naarmuilta ja muilta vaurioilta. 1. Poista asemista kaikki tallennusvälineet (levykkeet, CD-levyt ja nauhat) ja katkaise sitten virta keskusyksiköstä ja siihen liitetyistä laitteista. 2. Irrota verkkojohdot pistorasioista. 3. Irrota tietokoneeseen liitetyt kaapelit ja johdot. Näitä ovat kaikki keskusyksikköön liitetyt kaapelit ja johdot, verkkojohdot, siirräntäkaapelit ja muut kaapelit. Katso kohdat "Vasemmalta ja oikealta" ja "Takaosa" liitäntöjen paikannuksen helpottamiseksi. Käyttöopas 41

47 4. Jalustan irrottamiseksi jalustapidikkeestä, kierrä ruuvirenkaita vastapäivään, kunnes jalusta irtoaa. 5. Vedä jalusta irti pidikkeestä ja aseta se sivuun Katso ohjeet kohdassa "Tietokoneen jalustan asennus" jalustan asentamiseksi. Tietokoneen jalustan kannen poistaminen Huomio: Sammuta tietokone ja anna sen jäähtyä 3-5 minuuttia ennen kuin avaat kannen. Huomautus: Aseta tietokone kyljelleen, pehmeälle ja tasaiselle alustalle tämän toimenpiteen ajaksi. Lenovo suosittelee pyyhkeen tai muun pehmeän kankaan käyttämistä kosketusnäytön suojaamiseksi naarmuilta ja muilta vaurioilta. 1. Poista asemista kaikki tallennusvälineet (levykkeet, CD-levyt ja nauhat) ja katkaise sitten virta keskusyksiköstä ja siihen liitetyistä laitteista. 2. Irrota verkkojohdot pistorasioista. 42 Käyttöopas

48 3. Irrota tietokoneeseen liitetyt kaapelit ja johdot. Näitä ovat kaikki keskusyksikköön liitetyt kaapelit ja johdot, verkkojohdot, siirräntäkaapelit ja muut kaapelit. Katso kohdat "Vasemmalta ja oikealta" ja "Takaosa" liitäntöjen paikannuksen helpottamiseksi. 4. Irrota jalusta. Katso "Tietokoneen jalustan poistaminen". 5. Nosta jalustapidike ylös ja liu'uta jalustan kansi ulos kuvassa esitetyllä tavalla Jalustan kannen kiinnittäminen: a. Nosta jalustapidike ylös. b. Kohdista jalustan kansi tietokoneen takaosassa olevien reikien kanssa ja liu'uta se paikalleen. Muistimoduulin vaihto Huomio: Sammuta tietokone ja anna sen jäähtyä 3-5 minuuttia ennen kuin avaat kannen. Huomautus: Aseta tietokone kyljelleen, pehmeälle ja tasaiselle alustalle tämän toimenpiteen ajaksi. Lenovo suosittelee pyyhkeen tai muun pehmeän kankaan käyttämistä kosketusnäytön suojaamiseksi naarmuilta ja muilta vaurioilta. 1. Poista asemista kaikki tallennusvälineet (levykkeet, CD-levyt ja nauhat) ja katkaise sitten virta keskusyksiköstä ja siihen liitetyistä laitteista. 2. Irrota verkkojohdot pistorasioista. Käyttöopas 43

49 3. Irrota tietokoneeseen liitetyt kaapelit ja johdot. Näitä ovat kaikki keskusyksikköön liitetyt kaapelit ja johdot, verkkojohdot, siirräntäkaapelit ja muut kaapelit. Katso kohdat "Vasemmalta ja oikealta" ja "Takaosa" liitäntöjen paikannuksen helpottamiseksi. 4. Irrota jalusta. Katso "Tietokoneen jalustan poistaminen". 5. Irrota jalustan kansi. Katso "Tietokoneen jalustan kannen poistaminen". 6. Irrota vaihdettava muistimoduuli avaamalla jousipidikkeet sen molemmilla puolilla ja vedä muistimoduuli varovasti ylös liitännästä. Kaikki muistimoduulit voidaan irrottaa samalla tavalla. 7. Muistimoduulin asentaminen: Aseta korvaava muistimoduuli muistivastakkeen yläpuolelle. Paina moduulia suoraan alaspäin muistivastakkeeseen, kunnes pidikkeet sulkeutuvat. 8. Kiinnitä jalustan kansi ja jalusta. 44 Käyttöopas

50 Kiintolevyaseman vaihto Huomio: Sammuta tietokone ja anna sen jäähtyä 3-5 minuuttia ennen kuin avaat kannen. Huomautus: Aseta tietokone kyljelleen, pehmeälle ja tasaiselle alustalle tämän toimenpiteen ajaksi. Lenovo suosittelee pyyhkeen tai muun pehmeän kankaan käyttämistä kosketusnäytön suojaamiseksi naarmuilta ja muilta vaurioilta. 1. Poista asemista kaikki tallennusvälineet (levykkeet, CD-levyt ja nauhat) ja katkaise sitten virta keskusyksiköstä ja siihen liitetyistä laitteista. 2. Irrota verkkojohdot pistorasioista. 3. Irrota tietokoneeseen liitetyt kaapelit ja johdot. Näitä ovat kaikki keskusyksikköön liitetyt kaapelit ja johdot, verkkojohdot, siirräntäkaapelit ja muut kaapelit. Katso kohdat "Vasemmalta ja oikealta" ja "Takaosa" liitäntöjen paikannuksen helpottamiseksi. 4. Irrota jalusta. Katso "Tietokoneen jalustan poistaminen". 5. Irrota jalustan kansi. Katso "Tietokoneen jalustan kannen poistaminen". 6. Nosta kiintolevyasema ja kannatin ulos kuvan osoittamalla tavalla. 7. Irrota data- ja virtajohdot kiintolevyasemasta. Käyttöopas 45

51 8. Paina lukkotappeja ulospäin ja vapauta kiintolevyasema kannattimesta. 9. Irrota kaksi kiintolevyaseman suojan kiinnitysruuvia ja nosta suoja ylös. (Vain C560 malli.) 10. Uuden kiintolevyaseman asentaminen: a. Kohdista suoja uuden kiintolevyaseman reikien kanssa ja kiinnitä ne kahdella ruuvilla. (Vain C560 malli.) b. Liitä data- ja virtakaapelit uuteen kiintolevyasemaan. c. Työnnä kiintolevyasema ja kannatin takaisin paikalleen. 11. Kiinnitä jalustan kansi ja jalusta. 46 Käyttöopas

52 Optisen aseman vaihto Huomio: Sammuta tietokone ja anna sen jäähtyä 3-5 minuuttia ennen kuin avaat kannen. Huomautus: Aseta tietokone kyljelleen, pehmeälle ja tasaiselle alustalle tämän toimenpiteen ajaksi. Lenovo suosittelee pyyhkeen tai muun pehmeän kankaan käyttämistä kosketusnäytön suojaamiseksi naarmuilta ja muilta vaurioilta. 1. Poista asemista kaikki tallennusvälineet (levykkeet, CD-levyt ja nauhat) ja katkaise sitten virta keskusyksiköstä ja siihen liitetyistä laitteista. 2. Irrota verkkojohdot pistorasioista. 3. Irrota tietokoneeseen liitetyt kaapelit ja johdot. Näitä ovat kaikki keskusyksikköön liitetyt kaapelit ja johdot, verkkojohdot, siirräntäkaapelit ja muut kaapelit. Katso kohdat "Vasemmalta ja oikealta" ja "Takaosa" liitäntöjen paikannuksen helpottamiseksi. 4. Irrota jalusta. Katso "Tietokoneen jalustan poistaminen". 5. Irrota jalustan kansi. Katso "Tietokoneen jalustan kannen poistaminen". 6. Työnnä optisen aseman lukituskieleke alas ja työnnä optinen asema ulos kuvassa esitetyllä tavalla. 2 1 Käyttöopas 47

53 7. Irrota optisen aseman kannatin kuvan osoittamalla tavalla: a. Katso alla oleva kuva malleille C360, C365, C460: b. Katso alla oleva kuva mallille C560: 8. Työnnä pieni rautatikku (paperiliitin) pieneen reikään optisen aseman kannessa, jolloin asema ponnahtaa ulos kuvassa osoitetulla tavalla. 48 Käyttöopas

54 9. Työnnä aseman kiinnitystapit ulos ruuvitaltalla kannesta. 10. Erota kansi viallisesta optisesta asemasta. 11. Uuden optisen aseman asentaminen: a. Kohdista uusi optinen asema kannen kanssa ja työnnä kansi paikalleen. b. Kiinnitä kannatin optiseen asemaan. c. Työnnä uusi optinen asema sen tilaan. 12. Kiinnitä jalustan kansi ja jalusta. Käyttöopas 49

55 Sovittimen vaihto Huomio: Sammuta tietokone ja anna sen jäähtyä 3-5 minuuttia ennen kuin avaat kannen. 1. Poista asemista kaikki tallennusvälineet (levykkeet, CD-levyt ja nauhat) ja katkaise sitten virta keskusyksiköstä ja siihen liitetyistä laitteista. 2. Irrota sovittimen kaapeli tietokoneesta, irrota sitten verkkojohto pistorasiasta. 3. Yhdistä uusi sovitin kuvan osoittamalla tavalla. 50 Käyttöopas

56 Näppäimistön ja hiiren vaihto Huomautus: Näppäimistö saattaa olla liitettynä tietokoneen sivuilla tai takaosassa olevaan USB-liitäntään. Näppäimistön vaihto: 1. Poista asemista kaikki tallennusvälineet (levykkeet, CD-levyt ja nauhat) ja katkaise sitten virta tietokoneesta ja siihen liitetyistä laitteista. 2. Irrota verkkojohdot pistorasioista. 3. Paikanna näppäimistön liitäntä. Katso kohdat "Tietokoneen vasen ja oikea puoli" ja "Tietokoneen takaosa" liitäntöjen paikannuksen helpottamiseksi. 4. Irrota viallisen näppäimistön kaapeli tietokoneesta ja kytke uusi näppäimistö tietokoneessa olevaan soveltuvaan liitäntään. * Hiiri voidaan vaihtaa samalla tavalla. Käyttöopas 51

57 52 Käyttöopas

58 Liite. Julistus Kiitos, että käytät Lenovon tuotteita. Lue kaikki tietokoneen mukana toimitetut asiakirjat huolellisesti ennen sen asentamista ja käyttöä. Lenovo ei ole vastuussa hävikeistä, paitsi Lenovon ammattimaisen huoltohenkilön asennuksen ja toimintojen yhteydessä sattuneista hävikeistä. Vastuu on sinun, jos tuotetta ei käytetä tämän tietokoneen mukana toimitetun käyttöohjeen ohjeiden ja vaatimusten mukaisesti tai tuotetta käytetään muutoin väärin. Tämä käyttöohje voi sisältää teknisiä epätarkkuuksia ja painovirheitä. Käyttöohjeen tiedot tarkistetaan säännöllisin väliajoin, ja tarpeelliset muutokset tehdään julkaisun uusiin painoksiin. Lenovo saattaa tehdä parannuksia tai muutoksia tässä käyttöohjeessa kuvattuihin tuotteisiin ja ohjelmiin milloin tahansa ilman ennakkoilmoitusta. Tietokoneen mukana toimitettujen käyttöohjeiden tarkoitus on auttaa käyttämään Lenovon tuotteita oikealla tavalla. Lisätietoja tuotteen kokoonpanosta saat kyseistä sopimuksesta (jos olemassa), pakkauslistasta tai tuotteen jälleenmyyjältä. Tietokoneen mukana toimitettujen käyttöohjeiden sisältö on tekijänoikeuslainsäädännön suojaama. Mitään tietokoneen mukana toimitettua käyttöohjetta ei saa kopioida tai muuntaa millään tavoin tai kääntää eri kielelle, ilman Lenovon kirjallista suostumusta. Tietokoneen mukana toimitetussa käyttöohjeessa kuvatut ohjelmiston käyttöliittymät ja toiminnot ja laitteistokokoonpanot voivat poiketa ostamasi tietokoneen kokoonpanosta. Voit pyytää meiltä lisätietoja tietokoneen mukana toimitetusta käyttöohjeesta. Katso uusimmat tiedot, kysymykset tai kommentit Lenovon kotisivulta, osoitteessa: Palveluverkkosivu: Käyttöopas 53

59 Tavaramerkit Lenovo ja Lenovo logo, IdeaCentre ja IdeaCentre logo ovat Lenovon tavaramerkkejä Yhdysvalloissa, muissa maissa tai molemmissa. Microsoft, Windows, ja Windows Vista ovat Microsoft-yritysryhmän tavaramerkkejä. Intel Inside on Intel Corporationin tavaramerkki Yhdysvalloissa ja/tai muissa maissa. AMD, AMD Arrow logo, ATI, AMD Athlon, AMD LIVE!, AMD Opteron, AMD Phenom, AMD Sempron, Catalyst, Cool n Quiet, CrossFire, PowerPlay, Radeon, ja Ultimate Visual Experience ovat Advanced Micro Devices, Inc. tavaramerkkejä. Muut yritysten, tuotteiden tai palvelujen nimet Lenovon julkaisuissa, voivat olla muiden yritysten tavaramerkkejä. Kaikki oikeudet pidätetään. Tietokoneen mukana toimitetussa käyttöohjeessa mainittujen yritysten nimet eivät välttämättä tarkoita, että kyseisten yritysten ohjelmat tai laitteet sisältyvät toimitukseen. Todellinen tuotteen kokoonpano näkyy pakkauslistasta. 54 Käyttöopas

60 Energy Star -lauseke ENERGY STAR on Yhdysvaltain ympäristösuojeluviraston ja energiaministeriön yhteinen ohjelma, jonka tavoitteena on rahan säästäminen ja ympäristönsuojelu energiatehokkaiden tuotteiden ja toimintojen kautta. Lenovo on ylpeä voidessaan tarjota asiakkailleen ENERGY STAR -yhdenmukaisia tuotteita. Seuraavat koneet on valmistettu ja testattu noudattamaan ENERGY STAR -ohjelman tietokoneita koskevia vaatimuksia valmistusajankohdan aikana. Lisätietoja Lenovo-tietokoneiden ENERGY STAR -arvioinneista saat osoitteessa /F0AB 10148/F0AC 10149/F0AD 10150/F0AE Käyttämällä ENERGY STAR -yhdenmukaisia tuotteita ja käyttämällä tietokoneen virransäästötoimintoja rajoitat virrankulutusta. Rajoitettu virrankulutus johtaa mahdollisiin taloudellisiin säästöihin, puhtaampaan ympäristöön ja kasvihuonekaasujen päästöjen vähentymiseen. Lisätietoja ENERGY STAR -ohjelmasta saat osoitteessa: Lenovo suosittelee energian tehokkaan käytön sisällyttämistä joka päiväiseen käyttöön. Tämän saavuttamiseksi, Lenovo on esiasettanut seuraavat virransäästötoiminnot käynnistymään, kun tietokonetta ei ole käytetty tiettyyn aikaan: ENERGY STAR -virranhallintatoiminto, käyttöjärjestelmässä. Microsoft Windows Vista, Windows 7, Windows 8 ja Windows 8.1 Kulutussuunnitelma: Tasapainotettu Näytön sammutus: 10 minuutin kuluttua Tietokoneen asutus unitilaan: 25 minuutin kuluttua Virran lisäasetukset: - Kiintolevyjen sammutus: 20 minuutin kuluttua - Lepotila: Ei koskaan Käyttöopas 55

61 Tietokone herätetään lepo- tai valmiustilasta painamalla mitä tahansa näppäintä näppäimistössä. Lisätietoja näistä asetuksista saat Windowsin Ohje ja tukijärjestelmästä. ErP-yhdenmukaisuustilan käyttöönotto Voit ottaa energy-related products directive (ErP) yhdenmukaisuustilan käyttöön Power -valikosta asetusten apuohjelmasta. Tämä tila vähentää sähkönkulutusta, kun tietokone on valmiustilassa tai kytketty pois päältä. Ota ErP-yhdenmukaisuustila käyttöön Asetusten apuohjelmassa seuraavasti: 1. Paina toistuvasti -näppäintä tietokoneen käynnistyksen yhteydessä Asetusten apuohjelman käynnistämiseksi. 2. Valitse Asetusten apuohjelman päävalikosta Power ErP ja paina Enter. 3. Valitse Enabled ja paina Enter. 4. Paina F10 muutosten tallentamiseksi ja poistu Asetusten apuohjelmasta. Paina Enter vahvistaaksesi. Huomautus: Kun ErP-yhdenmukaisuustila on käytössä, voidaan tietokone kytkeä päälle vain virtapainikkeesta. 56 Käyttöopas
