1 isällys: sivu Vipukytkimet Pistorasiat erkintäkilpi erkkivalot Painikkeet Valonsäätimet iike- ja läsnäolontunnistus jastimet Termostaatit Pienjännitepainikkeet Vikavirtasuoja ätäkutsujärjestelmä Puhelin/tiedonsiirto angaton Connect -järjestelmä KNX Pintakojerasiat IP IP44 uppo- ja pinta-asennus IP-luokat itat

2 Vipukytkimet Vipukytkin P Perustiedot T-numero Tuotetyyppi Vipukytkin Toiminto 6/1 sentaminen Uppo- tai pintarasia Väri Valkoinen R 9003 Nimellisvirta 16 Nimellisjännite 250 V~ iitännät Jousiliitin isäliittimien määrä 2 Kaapelin poikkipinta-ala 1 x 1,5 mm 2 2 x 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet amppu ahdollisuus lisätä punainen ED-ilmaisinvalo (0,5 m) ateriaali Kestomuovi - B Pituus eveys Korkeus 18 mm Upotussyvyys 15 mm (sopii 21 mm:n pintarasioihin) tandardit ertifiointi IP-kotelointiluokka uut tiedot EN , N, FI, CE IP21 (IP20 kun pintamuoviosat on poistettu) IP44 käytettäessä lisätiivistyssarjaa, uppo- tai pinta-asennus ahdollisuus vipukytkinpaketin lisäruuvikiinnitykseen Yksikön lisäkiinnitys kiinnityskynsien avulla sennusohje 84

3 Vipukytkimet Exxact 3-napainen P Verho Kruunu P P napainen P P P Kytkentäkaaviot Vaihto P Vaihto/1-napainen Vaihto+vaihto Vaihto Risti Vaihto 2-napainen/kontrolli Vipupainike ja erillinen lamppupiiri Kaksoisvipupainike P x 1-napainen Kolmoisvipupainike P P Vipupainike napainen P P Vaihto P P P P Vaihto Vaihto/kontrolli 85

4 Pistorasiat Yksi- ja kaksiosaiset pistorasiat P P Perustiedot T-numero Tuotetyyppi Yksiosainen pistorasia Kaksiosainen pistorasia Toiminto aadoitettu aadoitettu sentaminen Uppo- tai pintarasia Uppo- tai pintarasia Väri Valkoinen R 9003 Valkoinen R 9003 Nimellisvirta Nimellisjännite 250 V~ 250 V~ iitännät Jousiliitin Jousiliitin isäliittimien määrä 2 Kaapelin poikkipinta-ala 1 x 1,5 mm 2 2 x 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet 1 x 1,5 mm 2 2 x 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet ateriaali Kestomuovi - PC/ Kestomuovi - PC Pituus 100 mm eveys 85 mm Korkeus 12 mm 22 mm Upotussyvyys 25 mm (sopii 35 mm:n pintarasioihin) 22 mm (sopii 22 mm:n pintarasioihin) tandardit IEC IEC ertifiointi, N, FI, N, FI IP-kotelointiluokka IP21 (IP20 kun pintamuoviosat on poistettu). Kannellisen version voi päivittää IP44-luokkaan lisätiivistyssarjalla, uppo- tai pinta-asennus IP20 IP44-erityisversioita on myös saatavana sekä uppo- että pinta-asennukseen. uut tiedot Yksikön lisäkiinnitys kiinnityskynsien avulla 86

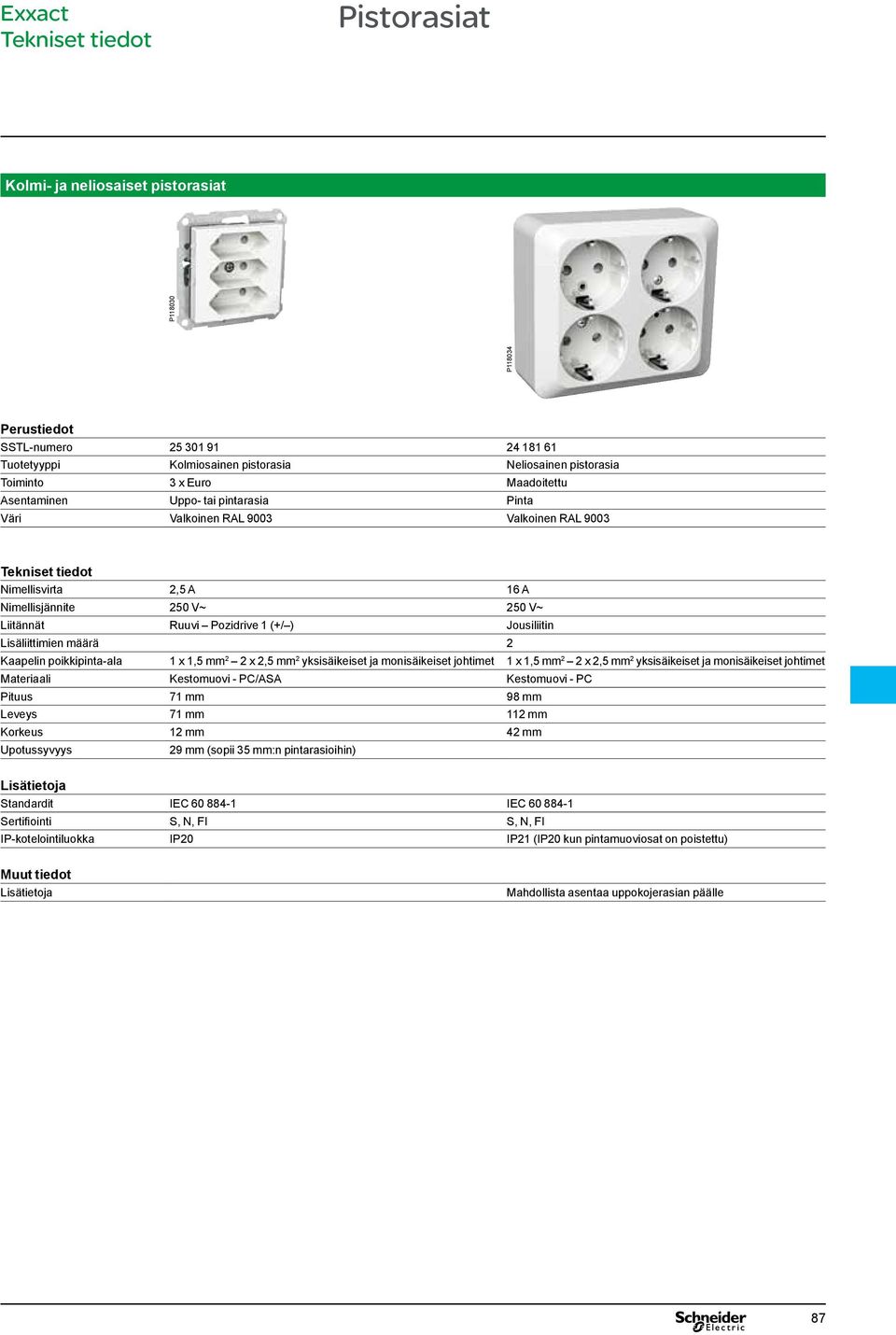

5 Pistorasiat Kolmi- ja neliosaiset pistorasiat P P Perustiedot T-numero Tuotetyyppi Kolmiosainen pistorasia Neliosainen pistorasia Toiminto 3 x Euro aadoitettu sentaminen Uppo- tai pintarasia Pinta Väri Valkoinen R 9003 Valkoinen R 9003 Nimellisvirta 2,5 16 Nimellisjännite 250 V~ 250 V~ iitännät Ruuvi Pozidrive 1 (+/ ) Jousiliitin isäliittimien määrä 2 Kaapelin poikkipinta-ala 1 x 1,5 mm 2 2 x 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet 1 x 1,5 mm 2 2 x 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet ateriaali Kestomuovi - PC/ Kestomuovi - PC Pituus 98 mm eveys 112 mm Korkeus 12 mm 42 mm Upotussyvyys 29 mm (sopii 35 mm:n pintarasioihin) tandardit IEC IEC ertifiointi, N, FI, N, FI IP-kotelointiluokka IP20 IP21 (IP20 kun pintamuoviosat on poistettu) uut tiedot ahdollista asentaa uppokojerasian päälle 87

6 erkintäkilpi erkintäkilpi P Perustiedot T-numero Tuotetyyppi erkintäkilpi Toiminto 9 ja 12 mm:n kylteille (esim. DYO tai Brother) sentaminen opii sekä uppo- että pinta-asennettaviin tuotteisiin Väri Valkoinen R 9003 ateriaali Pituus eveys Korkeus B + PC + metalli 45 mm 68 mm 7 mm ertifiointi, N, FI, CE uut tiedot erkintäkilven asennus upotettaviin tuotteisiin erkintäkilven asennus pinta-asennettaviin laitteisiin Noudata sähkötöiden materiaalin- ja työnkuvausten merkintävaatimuksia. erkintäkilpi asennetaan laitteen tukikehyksen taakse, joten merkintäkilpi pysyy paikallaan, vaikka laitteen uloimmat osat poistetaan esimerkiksi maalausta tai tapetointia varten. Kun merkintäkilpi asennetaan 1-osaiseen laitteeseen, kuten virtakytkimeen, käytetään kiinnitysvarsien ylempiä kiinnitysaukkoja. Kiinnitysvarsien alaosat voi tarvittaessa leikata irti. Kun merkintäkilpi asennetaan 2-osaiseen pistorasiaan, käytetään kiinnitysvarsien alempia kiinnitysaukkoja. erkintäkilpi asennetaan laitteen pohjalevyn taakse sopiviin kiinnityskohtiin. Kiinnitysvarret on leikattava irti. P P P P

7 erkkivalot erkkivalo P Perustiedot T-numero Tuotetyyppi erkkivalo Toiminto Vihreä linssi (saatavana myös punaisena, keltaisena, sinisenä ja valkoisena) sentaminen Uppo- tai pintarasia Väri Valkoinen R 9003 Nimellisvirta 1 Nimellisjännite 250 V~ iitännät Jousiliittimet Kaapelin poikkipinta-ala 1 x 1,5 mm 2 2 x 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet amppu ED-lamppu, jossa E10-liitäntä (5,2 m) ateriaali Kestomuovi - B + PC Pituus eveys Korkeus 24 mm Upotussyvyys 23 mm (sopii 35 mm:n pintarasioihin) tandardit EN ertifiointi, N, FI, CE IP-kotelointiluokka IP20 uut tiedot Piilotettu ruuvikiinnitys keskiölevyssä. 89

8 Painikkeet Rinnankytketty painonappi P Perustiedot T-numero Tuotetyyppi Painike Toiminto 1-napainen, erillinen lamppupiiri sentaminen Uppo- tai pintarasia Väri Valkoinen R 9003 Nimellisvirta 1 Nimellisjännite 250 V~ iitännät Jousiliittimet Kaapelin poikkipinta-ala 1 x 1,5 mm 2 2 x 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet amppu E10-lamppu (mahdollista käyttää myös voimakkaammin valaisevaa E10-ED-lamppua) ateriaali Kestomuovi - B + PC Pituus eveys Korkeus 24 mm Upotussyvyys 23 mm (sopii 35 mm:n pintarasioihin) tandardit EN ertifiointi, N, FI, CE IP-kotelointiluokka IP20 uut tiedot Piilotettu ruuvikiinnitys keskiölevyssä. Toimitetaan ilman lamppua. 90

9 Valonsäätimet Eri tyypit Etureunaohjauksessa käytetään triakkitekniikkaa. en avulla säädetään resistiivisiä kuormia, kuten hehkulamppuja sekä rautasydänmuuntajaa käyttäviä pienjännitehalogeenilamppuja. Takareunaohjauksessa käytetään transistoreja. en avulla säädetään resistiivisiä kuormia, kuten hehkulamppuja, sekä kapasitiivisia kuormia, kuten pienjännitehalogeenilamppujen elektronisia muuntajia. Tämäntyyppinen ohjaus on jotakuinkin äänetön. iksi himmentää valot Valaistustason säätely valonsäätimien avulla luo mukavuutta ja antaa mahdollisuuden valita sopivan tason mielialan ja tilanteen mukaan. immennyksestä on tosin muitakin etuja. immennyksen tuomaa energiansäästöä ei usein tulla ajatelleeksi. Kuitenkin valoja himmennettäessä lampun jännite pienenee 200 volttiin (noin 10 %) ja energiankulutus vähenee 20 %! Jos himmennystä käytettäisiin säännöllisemmin sekä kotitalouksissa että rakennustoiminnassa, kokonaissäästöt olisivat merkittävät. Yksinkertainen esimerkki kuvaa tätä: Käytössä on 300 watin valonsäädin ja kuorma, mikä on yleisin vaihtoehto. immennys käytössä on keskimäärin 20 %. Keskimääräinen käyttöaika kotitalouksissa on 3 tuntia päivässä. Kokonaisvirransäästö: 60 W (20 % himmennetty 300 watista) x 365 päivää x 3 h / päivä = 65,7 kwh / vuosi. Kun sähkön hinta Euroopassa on keskimäärin 0,16 / kwh, säästöt ovat noin 10,50 ja CO²-säästöt 24,3 kg, mikä vastaa 125 kilometrin automatkaa. Kuvittele, mikä vaikutus olisi sillä, että kotitaloudessasi olisi 3 tai 4 valonsäädintä tai että Euroopan jokaisessa kodissa olisi vähintään yksi valonsäädin! isäksi hehkulamppujen tai esimerkiksi pienjännitehalogeenilamppujen himmennys vain prosentilla moninkertaistaa lamppujen käyttöiän. Erityisesti halogeenilamppuja (sekä pienjännitelamppuja että 230 voltin lamppuja) käytettäessä tämä on tärkeää, sillä pienjännitehalogeenilamppujen hinta on yleensä korkea. Valonsäätimien päätyypit Nykyään on useita erityyppisiä valonsäädinratkaisuja, jotka usein liittyvät niiden ohjaamaan lamppukuormaan. Erotamme nykyään alla kuvatut valonsäädintyypit. Triakkisäätimet Näiden valonsäädinten toiminta perustuu etureunasäätöön, ja niitä käytetään yleensä resistiivisten ja induktiivisten kuormien, kuten hehkulamppujen sekä rautasydänmuuntajaa käyttävien pienjännitehalogeenilamppujen, säätämiseen. Triakkisäätimet voivat joskus pitää pientä huminaa, jota jotkut saattavat pitää häiritsevänä. Triakkisäätimissä on yleensä erillinen vaihdettava sulake oikosulkujen varalta. Transistorisäätimet Transistorisäätimissä himmennys perustuu transistorien käyttöön. Transistorisäätimet toimivat takareunasäädön avulla, ja niitä käytetään resistiivisten ja kapasitiivisten kuormien, kuten hehkulamppujen, 230 voltin halogeenilamppujen sekä elektronista muuntajaa käyttävien pienjännitehalogeenilamppujen, säätämiseen. Transistorisäätimet ovat äänettömiä, ja niissä on sisäänrakennettuna palautuva elektroninen sulake, joten sulaketta ei tarvitse vaihtaa oikosulun sattuessa. Kun oikosulun syy korjataan, valonsäädin toimii taas normaalisti. Yleissäätimet Yleissäätimet vastaavat useimmilta ominaisuuksiltaan transistorisäätimiä, mutta ne voivat leikata jännitteen etu- tai takareunaa havaitsemansa kuorman mukaan. iksi ne voivat säätää joko resistiivisiä ja kapasitiivisia kuormia tai resistiivisiä ja induktiivisia kuormia (mutta eivät yhtä aikaa kapasitiivisia ja induktiivisia kuormia) voltin himmennys 1 10 voltin ohjaimia käytetään loistelamppujen säätämiseen erityisen elektronisen liitäntälaitteen avulla. immennys tehdään liitäntälaitteessa. Joskus 1 10-ohjainta käytetään myös pienjännitehalogeenilamppujen elektronisten muuntajien säätämiseen, mutta tämä riippuu muuntajasta. Dali-himmennys Dali (Digital ddressable ight Interface) on digitaalinen valaistuksensäätöjärjestelmä elektronisille liitäntälaitteille. 91

10 Valonsäätimet Erilaiset lamput immennys ja erityyppiset lamput Kun haluat himmentää lampun, on olennaista tietää, mitä tyyppiä lamppu on ja onko sitä mahdollisuus himmentää. Kun tiedät lampun tyypin, voit valita sille oikean valonsäätimen. ehkulamput ehkulamput ovat yhä markkinoiden yleisin lampputyyppi, ja saatavana olevien lamppujen teho on yleensä W. Euroopassa oli aiemmin saatavana myös 100 watin lamppuja, mutta uudet EU-säännökset ovat kieltäneet ne, ja on odotettavissa, että nämä lamput valitettavasti poistuvat muutaman vuoden kuluessa ainakin Euroopan markkinoilta. ehkulamppuja voi himmentää useimmilla valonsäätimillä, varsinkin etu- ja takareunasäätimillä. Yleensä himmennys on helppoa, eikä välkyntää tai muita ongelmia esiinny. alogeenilamput alogeenilamppuja on saatavana sekä muuntajaa käyttävinä 12 voltin versioina että suoraan verkkovirtaan kytkettävinä 230 voltin versioina. Pienjännitehalogeenilamput, 12 V Nämä lamput käyttävät aina muuntajaa (joko elektronista muuntajaa tai perinteistä rautasydän- tai rengassydänmuuntajaa). äätäessään valoja valonsäädin tosiasiassa säätää muuntajaa. Elektronisella muuntajalla varustettuja pienjännitehalogeenilamppuja säädetään takareunasäätimellä. Elektroninen muuntaja tuottaa yleensä paremman ja tasaisemman valon, joka ei myöskään välky. Perinteiset muuntajat, kuten rautasydän- ja rengassydänmuuntaja, vaativat valon säätämiseen etureunasäätimen. Perinteiset muuntajat ovat yleensä halvempia kuin elektroniset muuntajat, mutta esimerkiksi rengassydänmuuntajat ovat säätimelle ongelmallisempia suuren käynnistysvirran vuoksi. uomautus: Varmista aina ensin, että muuntajaa voi käyttää valonsäätimen kanssa. Joitakin muuntajia ei ole suunniteltu himmennykseen, ja niiden säätäminen aiheuttaa häiriöitä halogeenilamppujen säätöön. Varsinkin rengassydänmuuntajat saattavat usein olla yhteensopimattomia valonsäädinten kanssa. alogeenilamput, 230 V 230 voltin halogeenilamppuja säädetään suoraan valonsäätimestä. immennysasteikko on sama kuin hehkulampuilla. Koska 230 voltin halogeenilamppujen käynnistysvirta on hieman suurempi kuin hehkulamppujen, on suositeltavaa, että valonsäätimen enimmäiskuorma on halogeenilampun wattimäärää suurempi. 230 voltin halogeenilamppuja voi himmentää sekä etu- että takareunasäätimillä. Kun hehkulamppuja korvataan vähemmän energiaa kuluttavilla lampuilla, suosittelemme 230 voltin halogeenilamppuja pienoisloistelamppujen sijaan, sillä niillä on paremmat himmennys- ja värintoisto-ominaisuudet. Pienoisloisteputket Pienoisloisteputket ovat käytännössä tavallisia loisteputkia ja toimivat kuten tavalliset loisteputket. Näistä lampuista on useita versioita, ja niitä on saatavana 2- ja 4-nastaisina. 2-nastaisia versioita ei yleensä voi himmentää, mutta 4-nastaiset versiot voi himmentää, jos lampun kiinnitys on suunniteltu himmennettäväksi. Tässä tapauksessa säätö tehdään yleensä jollakin erityisellä elektronisella virranrajoittimella, jossa on 1 10 voltin tulo. Pienoisloistelamput Pienoisloistelamppuja on saatavana sekä vakioversioina että himmennettävinä. Yleisesti pienoisloistelamppujen oletetaan valtaavan markkinat hehkulamppujen poistuttua käytöstä, mutta niiden vahvan markkina-ajan arvioidaan olevan vain 3 5 vuotta, minkä jälkeen ED-lamppujen ennustetaan korvaavan ne. Voimassa olevien standardien ja normien tulkinnan mukaan pienoisloistelamppuja ei saa himmentää, vaikka ne olisivat himmennettävissä valonsäätimellä, pääasiassa yliaaltohäiriöiden takia. Näiden standardien oletetaan kuitenkin muuttuvan lähivuosina. immennettävien pienoisloistelamppujen himmentäminen on yleensä vaikeaa yhteisten standardien puuttumisen takia. Valonsäädin saattaa toimia hyvin jonkin tietyn pienoisloistelampun kanssa mutta hyvin huonosti toisen valmistajan lampun kanssa. Etureunasäädin toimii usein, muttei aina, himmennettävän pienoisloistelampun kanssa paremmin kuin takareunasäätimet. Valaistustasoa ei yleensä ole mahdollista himmentää yhtä paljon kuin esimerkiksi hehkulampuissa. Nykyään on erityiskuormille tarkoitettuja valonsäätimiä, jotka toimivat himmennettävien pienoisloistelamppujen kanssa, mutta on parempi varmistaa valonsäätimen valmistajan luettelosta, minkä tyyppisten pienoisloistelamppujen on vahvistettu toimivan säätimen kanssa. 92

11 Valonsäätimet Erilaiset lamput Tavalliset loisteputket Nykyään on markkinoilla paljon erilaisia loisteputkia. lla luetellaan vain yleisimmät niistä. 26 mm:n T8-putket 26 millimetrin loisteputket käyttävät elektronista liitäntälaitetta, joka säätää loisteputkia. Ensin on varmistettava, että virranrajoitin on himmennettävissä, sillä ne eivät kaikki ole himmennettäviä. Yleisin tapa säätää himmennettävän elektronisen virranrajoittimen valoja on käyttää 1 10 voltin ohjainta. arkkinoilta voi kuitenkin vielä löytyä vanhempia elektronisia virranrajoittimia, joita voi himmentää etureunasäätimillä. 16 mm:n T5-putket T5-loisteputket ovat melko uusia markkinoilla, ja niitä käytetään usein design-lamppukalusteissa vain 16 millimetrin halkaisijansa vuoksi. T5-loisteputkia voidaan usein himmentää esimerkiksi 1 10 voltin ohjaimen, Dali-järjestelmän tai muiden digitaalisten ratkaisujen avulla. ED-lamput Uudempi lampputyyppi on loistediodi eli ED, joka on myös hyvin energiatehokas: sen kulutus on 5 7 W per lamppu. Koska ED-lamput kehittyvät nopeasti ja niiden tuottama valovirta lisääntyy vuosi vuodelta, niitä pidetään nykyään lampputyyppinä, joka korvaa pienoisloistelamput muutaman vuoden kuluessa. Nykyään ED-lamppuja on saatavana myös E27-kannalla, minkä johdosta niitä käytetään yhä useammin korvaamaan hehkulamppuja. ED-lamppujen säätämisessä on hyvin samanlaisia ongelmia kuin pienoisloistelamppujen säätämisessä. Yhteisten standardien puuttuessa himmennyslaatu vaihtelee ED-tyypeittäin ja valmistajittain. Nykyään jotkin valmistajat myös ilmoittavat ED-lampussa, sopiiko se himmennykseen. Nykyään saatavana olevissa ED-lampuissa on joko kanta (E27, E14 tai jokin muu), sisäänrakennettu ohjain tai oma erillinen ohjain, kuten pienjännitehalogeenilampun muuntaja. Viimeksi mainittua himmennetään yleensä 1 10 voltin ohjaimella tai digitaalisella himmennysjärjestelmällä (esimerkiksi Dali). Toisin sanoen himmennys on joskus mahdollista etureunasäätimellä (triakkisäätimellä), mutta toistaiseksi asia on tarkistettava tapauskohtaisesti. oottorit Tuulettimien ja vastaavien laitteiden pieniä oikosulkumoottoreita säädetään usein tämän tyyppiseen säätöön tarkoitetuilla valonsäätimillä. Jos valonsäätimellä voi ohjata tämän tyyppisiä moottoreita, se on merkitty valonsäätimeen seuraavalla symbolilla: chneiderin moottoreita ohjaavat säätimet käynnistyvät aina täydellä teholla kierrettävää nuppia käännettäessä, mikä on paras tapa käynnistää moottori. 93

12 Valonsäätimet Tärkeää Vielä muutamia asioita himmennettävien pienoisloistelamppujen valaistustason säätämisestä Vaikka himmennettäviä lamppuja voidaan himmentää, niiden toiminta vaihtelee suuresti ja saattaa poiketa asiakkaiden odotuksista. immennettävät pienoisloistelamput eivät ehkä syty kunnolla, jos niiden valaistustasoksi on asetettu noin 50 % tai vähemmän. Jos lamppu sytytetään pienellä valaistustasolla ja se välkkyy tai välähtelee, lampun käyttöikä vähenee merkittävästi. Useimpia lamppuja ei voi himmentää alle 40 prosentin tasolle. Jotkin uudet himmennettävät pienoisloistelamput ovat askelittain himmennettäviä. Tämä tarkoittaa, että lampun valaistustasoa voi lisätä ja vähentää askelittain tavallista valokytkintä painamalla. Näitä lamppuja ei voi käyttää valonsäätimien kanssa, vaan niitä säädetään tavallisella valokytkimellä. Joskus valo ei sammu, vaikka virta katkaistaan valokytkimestä. Tämä johtuu todennäköisesti kytkimen koskettimien jumiutumisesta. Tämä jumiutuminen voi johtua suuresta sysäysvirrasta, joka muodostuu, kun lamppuihin kytketään virta. Jos kosketin jumiutuu, se on vaihdettava. iksi suosittelemme käyttämään nykyisissä asennuksissa energiatehokkaita halogeenilamppuja yhdessä valonsäädinten ja muiden elektronisten kytkinten kanssa, sillä nämä lamput ovat nykyisten EU-säännösten mukaisia ja helposti himmennettävissä. Energiatehokkaat halogeenilamput ovat noin % energiatehokkaampia kuin perinteiset hehkulamput ja kestävät kaksi kertaa yhtä kauan. Ne eivät täysin vastaa pienoisloistelamppuja, joilla voidaan saavuttaa prosentin energiansäästö hehkulamppuihin verrattuna. Toisaalta 230 voltin halogeenilamput, joissa on E27-asennuskanta, maksavat vain kolmanneksen himmennettävän pienoisloistelampun hinnasta. alogeenilamput kytkeytyvät ilman viivettä, ja niiden värintoisto on verrattavissa perinteisiin hehkulamppuihin. alogeenilamput ovat myös ympäristöystävällisempiä kuin pienoisloistelamput, sillä ne sisältävät vähemmän ympäristöä haittaavia aineita. Kun niitä käytetään elektronisten ohjainten ja valonsäädinten kanssa, ne säästävät vielä enemmän energiaa. Valonsäätimiä asennettaessa ja käytettäessä muistettavia asioita ämmön hajaantuminen ja kuorman vähennys oveltuva nimelliskuorma kelpaa, kun ympäristön lämpötila on enintään 35 C. Tätä korkeammissa lämpötiloissa valonsäätimeen mahdollisesti yhteydessä olevaa kuormaa on vähennettävä, jotta turvallinen toiminta voidaan varmistaa. euraavassa kaaviossa näkyy tarvittava vähennys: Tehoalue % Kuorman vähentäminen Käyttölämpötila C Jos ympäristön lämpötilan mittaaminen on liian vaikeaa tai jos tarvittavia laitteita ei ole saatavana, voidaan käyttää erilaista menetelmää: sennettu levyseinään* Useita asennettuna samaan yhdistelmään 25% X X 1-tai 2-osaisessa pintokojerasiassa 30% X 3-osaisessa pintakojerasiassa 50% X *Jos useat tekijät ovat voimassa, laske kuorman vähennykset yhteen 94

13 Valonsäätimet Kysymyksiä ja vastauksia Yleisiä kysymyksiä ja vastauksia valonsäätimistä iten valonsäätimet säästävät energiaa? immennyksen avain on triakki tai fetti. Tämä säädinkomponentti sytyttää ja sammuttaa valoja hyvin nopeaan tahtiin (100 kertaa sekunnissa). itä pidempään triakki on irtikytkettynä, sitä pienempi on valotehokkuus ja sitä suurempi energiansäästö. Jos valoja sytytetään ja sammutetaan jatkuvasti, eivätkö ne näytä välkkyvän? Riippumatta himmennyksestä valaistustaso on tasaisen muuttumaton. Ihmissilmällä on luontainen taipumus nähdä asiat sen jälkeen, kun ne ovat häipyneet. Esimerkki tästä on elokuva, missä kuva heijastetaan kankaalle monta kertaa sekunnissa. Eikö valojen sytyttäminen ja sammuttaminen lyhennä nopeasti lamppujen käyttöikää? Ei. amppujen käyttöikää lyhentää lämpö. Kun lämpöä vähennetään, lamppujen käyttöikä pitenee. Vaikuttaako himmennys halogeenilamppujen käyttöikään? Kyllä. immennys pidentää hehkulamppujen käyttöikää. alogeenilamput ovat hehkulamppuja, joissa on volframihehkulanka. Testitietojen perusteella himmennettyjen halogeenilamppujen odotettu käyttöikä on sama kuin muiden hehkulamppujen. iksi valonsäätimet lämpenevät ja onko tämä turvallista? Normaalin toiminnan aikana puolijohdesäätimet tuottavat lämpöä. Puolijohdinsäätimen hyötysuhde on noin 98 %. Tehosta 2 % muuttuu lämmöksi, joten säädin tuntuu kosketettaessa lämpimältä. itä lähimpänä täyttä tehoa valonsäädintä käytetään ja mitä suurempi säätimen kuorma (W) on, sitä lämpimämmältä säädin tuntuu. Tämä on täysin normaalia ja turvallista. iksi lamppuni surisee? aatat kuulla lampun surisevan. Tämä aiheutuu lampun hehkulangan värinästä valonsäätimen sytyttäessä ja sammuttaessa lamppua nopeaan tahtiin. ampun surina on yleensä äänekkäintä keskiasteen (50 %) himmennystasolla. Jos näin käy, käytä vahvistettuja lamppuja (autotallin ovenavauslaitteen lamppuja), fyysisesti pienempiä lamppuja tai pienempitehoisia lamppuja. iksi valot välähtelevät tai valaistustaso yhtäkkiä muuttuu? Kyse saattaa olla yhteisen nollajohdon aiheuttamasta interaktiosta. Tämä on sellaisten valonsäätimien ylikuulumista, joilla on sama nollajohto. e voi aiheuttaa valojen välkkymistä, välähtelyä tai voimakkuuden muuttumista. Kun puolijohdesäätimet ovat toiminnassa, jännitepiikkejä esiintyy ja ne siirtyvät nollajohtoon. 95

14 Valonsäätimet Painikesäädin 400 W/V P Perustiedot T-numero Tuotetyyppi Painikesäädin Tyyppi TD 400T-RCR Toiminto Resistiivisten/kapasitiivisten tai resistiivisten/induktiivisten kuormien yleissäädin Kytkin 6-kytkin sentaminen Uppo- tai pintarasia Väri Valkoinen R 9003 Nimellisvirta 10 Nimellisjännite 230 V~ ehkulamput 230 V:n halogeenilamput Elektroninen muuntaja Perinteinen muuntaja Toroidimuuntaja Yksivaihemoottorit iitännät W W W V V V Ruuvi isäliittimien määrä 1 Kaapelin poikkipinta-ala 1,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet ateriaali Kestomuovi - B Pituus eveys Korkeus 14 mm Upotussyvyys 32 mm (sopii 35 mm:n pintarasioihin) tandardit EN , EN ertifiointi, N, FI, CE IP-kotelointiluokka IP20 IP44 käytettäessä lisätiivistyssarjaa, uppo- tai pinta-asennus uut tiedot ahdollista säätää resistiivistä kuormaa ja yhden tyyppistä muuntajakuormaa (kapasitiivista tai induktiivista) samaan aikaan. Erilaisia muuntajakuormia ei voi sekoittaa. Valonsäätimeen voi liittää enintään viisi rinnakkaispainiketta. Integroitu oikosulku- ja ylikuormitussuoja, jossa automaattinen nollaus. äätimeen kytketyt lamput palavat minimikirkkaudella, kun valaistusta himmennetään säätimestä. uuta asetusta IN-säätöruuvilla. ED-huomiomerkkivalo OFF-asennossa. Kytkentäkaavio P

15 Valonsäätimet Kytkin/säädin 8/ 300W, V P Perustiedot T-numero Tuotetyyppi Kytkin/säädin Tyyppi D2D Toiminto Yksi valonsäädinpiiri resistiivisille kuormille ja perinteisille muuntajille ja yksi kytkinpiiri kaikille 8 :n kuormille Kytkin 1-kytkin sentaminen Uppo- tai pintarasia Väri Valkoinen R 9003 Nimellisvirta 10 Nimellisjännite 230 V~ ehkulamput 230 V:n halogeenilamput Perinteinen muuntaja iitännät Kaapelin poikkipinta-ala ateriaali Pituus eveys Korkeus Upotussyvyys W W V Ruuvi 1,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Kestomuovi - B 14 mm 32 mm (sopii 35 mm:n pintarasioihin) tandardit EN , EN ertifiointi, N, FI, CE IP-kotelointiluokka IP20 uut tiedot olempiin piireihin voi liittää enintään viisi rinnakkaispainiketta. Integroitu oikosulku- ja ylikuormitussuoja, jossa automaattinen nollaus, sulake F2. Valonsäädinpiirin viimeisen valaistustason muistitoiminto. Kytkinpiiriin tarvitaan kuorma, jotta valonsäädinpiiri toimisi. Kytkentäkaavio P Palautuva painike W1 Palautuva painike W2 97

16 Valonsäätimet Kaksoissäädin 2 x200 W/V P Perustiedot T-numero Tuotetyyppi Kaksoisäädin Tyyppi 5680 Toiminto Resistiivisten/kapasitiivisten tai resistiivisten/induktiivisten kuormien yleissäädin Kytkin 2x1-napainen sentaminen Uppo- tai pintarasia Väri Valkoinen R 9003 Nimellisvirta 10 Nimellisjännite 230 V~ ehkulamput 230 V:n halogeenilamput Elektroninen muuntaja Perinteinen muuntaja W / piiri W / piiri W / piiri V / piiri iitännät Ruuvi Pozidrive 1 (+/ ) Kaapelin poikkipinta-ala 1,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet ateriaali Kestomuovi - B Pituus eveys Korkeus 24 mm Upotussyvyys 32 mm (sopii 35 mm:n pintarasioihin) tandardit EN , EN ertifiointi CE IP-kotelointiluokka IP20 uut tiedot ahdollista säätää resistiivistä kuormaa ja yhden tyyppistä muuntajakuormaa (kapasitiivista tai induktiivista) samaan aikaan. Erilaisia muuntajakuormia ei voi sekoittaa samassa piirissä. Integroitu oikosulku- ja ylikuormitussuoja. uistitoiminto ja pehmeä käynnistys Vasen piiri toimii vain silloin, kun oikeaan piiriin on yhdistetty kuorma. Valonsäädin tekee kuormantunnistuksen kummallekin kanavalle. Vastaavan kanavan virta kytkeytyy ja katkeaa useaan kertaan (valo välkkyy) noin 10 sekunnin ajan. itten valonsäädin sytyttää valot hetkeksi täyteen kirkkauteen. Valonsäädin on tunnistanut kuorman ja on käyttövalmis. Kytkentäkaavio P

17 Valonsäätimet Transistorisäädin 315 W ja 630 W Perustiedot T-numero Tuotetyyppi Valonsäädin Tyyppi BD 315RC BD 630RC Toiminto Resistiivisten ja/tai kapasitiivisten kuormien transistorisäädin Kytkin 6-kytkin sentaminen Uppo- tai pintarasia Väri Valkoinen R 9003 Nimellisvirta 10 Nimellisjännite 230 V~ ehkulamput 230 V:n halogeenilamput Elektroninen muuntaja W W V iitännät Ruuvi Pozidrive 1 (+/ ) ilmukkaliitäntöjen määrä 1 Kaapelin poikkipinta-ala 1,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet ateriaali Kestomuovi - B Pituus eveys Korkeus 22 mm Upotussyvyys 29 mm (sopii 35 mm:n pintarasioihin) W W V tandardit EN , EN ertifiointi, N, FI, CE IP-kotelointiluokka IP20 IP44 käytettäessä lisätiivistyssarjaa, uppo- tai pinta-asennus uut tiedot ahdollisuus lisätä ED-valosarja. Integroitu oikosulku- ja ylikuormitussuoja, jossa automaattinen nollaus. Perinteisiä muuntajia tai muita induktiivisia kuormia ei saa kytkeä. Perinteisessä 6-kytkinasennuksessa vain toisen kytkimistä voi korvata valonsäätimellä. äätimeen kytketyt lamput palavat minimikirkkaudella, kun valaistusta himmennetään säätimestä. uuta asetusta IN-säätöruuvilla. Kytkentäkaavio P P P

18 Valonsäätimet Yleissäädin 420 W/V ja 600 W/V P Perustiedot T-numero Tuotetyyppi Valonsäädin Tyyppi BD 420RC/R BD 600RC/R Toiminto Resistiivisten ja/tai kapasitiivisten kuormien yleissäädin Kytkin 6-kytkin sentaminen Uppo- tai pintarasia Väri Valkoinen R 9003 Nimellisvirta 10 Nimellisjännite 230 V~ ehkulamput 230 V:n halogeenilamput Elektroninen muuntaja Perinteinen muuntaja W W V V iitännät Ruuvi Pozidrive 1 (+/ ) isäliittimien määrä 1 Kaapelin poikkipinta-ala 1,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet ateriaali Kestomuovi - B Pituus eveys Korkeus 22 mm Upotussyvyys 29 mm (sopii 35 mm:n pintarasioihin) W W V V tandardit EN , EN ertifiointi, N, FI, CE IP-kotelointiluokka IP20 IP44 käytettäessä lisätiivistyssarjaa, uppo- tai pinta-asennus uut tiedot ahdollista säätää resistiivistä kuormaa ja yhden tyyppistä muuntajakuormaa (kapasitiivista tai induktiivista) samaan aikaan. Erilaisia muuntajakuormia ei voi sekoittaa. ahdollisuus lisätä ED-valosarja. Integroitu oikosulku- ja ylikuormitussuoja, jossa automaattinen nollaus. Perinteisessä 6-kytkinasennuksessa vain toisen kytkimistä voi korvata valonsäätimellä. äätimeen kytketyt lamput palavat minimikirkkaudella, kun valaistusta himmennetään säätimestä. uuta asetusta IN-säätöruuvilla. Kytkentäkaavio P

19 Valonsäätimet Transistorisäädin W Perustiedot T-numero Tuotetyyppi Valonsäädin Tyyppi TD1000RC Toiminto Resistiivisten ja/tai kapasitiivisten kuormien transistorisäädin Kytkin 6-kytkin sentaminen Uppo- tai pintarasia Väri Valkoinen R 9003 Nimellisvirta 10 Nimellisjännite 230 V~ ehkulamput 230 V:n halogeenilamput Elektroninen muuntaja iitännät W W V Ruuvi isäliittimien määrä 1 Kaapelin poikkipinta-ala 1,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet ateriaali Kestomuovi - B Pituus eveys Korkeus 22 mm Upotussyvyys 32 mm (sopii 35 mm:n pintarasioihin) tandardit EN , EN ertifiointi, N, FI, CE IP-kotelointiluokka IP20 IP44 käytettäessä lisätiivistyssarjaa, uppo- tai pinta-asennus uut tiedot Integroitu oikosulku- ja ylikuormitussuoja, jossa automaattinen nollaus. Perinteisiä muuntajia tai muita induktiivisia kuormia ei saa kytkeä. Perinteisessä 6-kytkinasennuksessa vain toisen kytkimistä voi korvata valonsäätimellä. äätimeen kytketyt lamput palavat minimikirkkaudella, kun valaistusta himmennetään säätimestä. uuta asetusta IN-säätöruuvilla. Kytkentäkaavio P P P

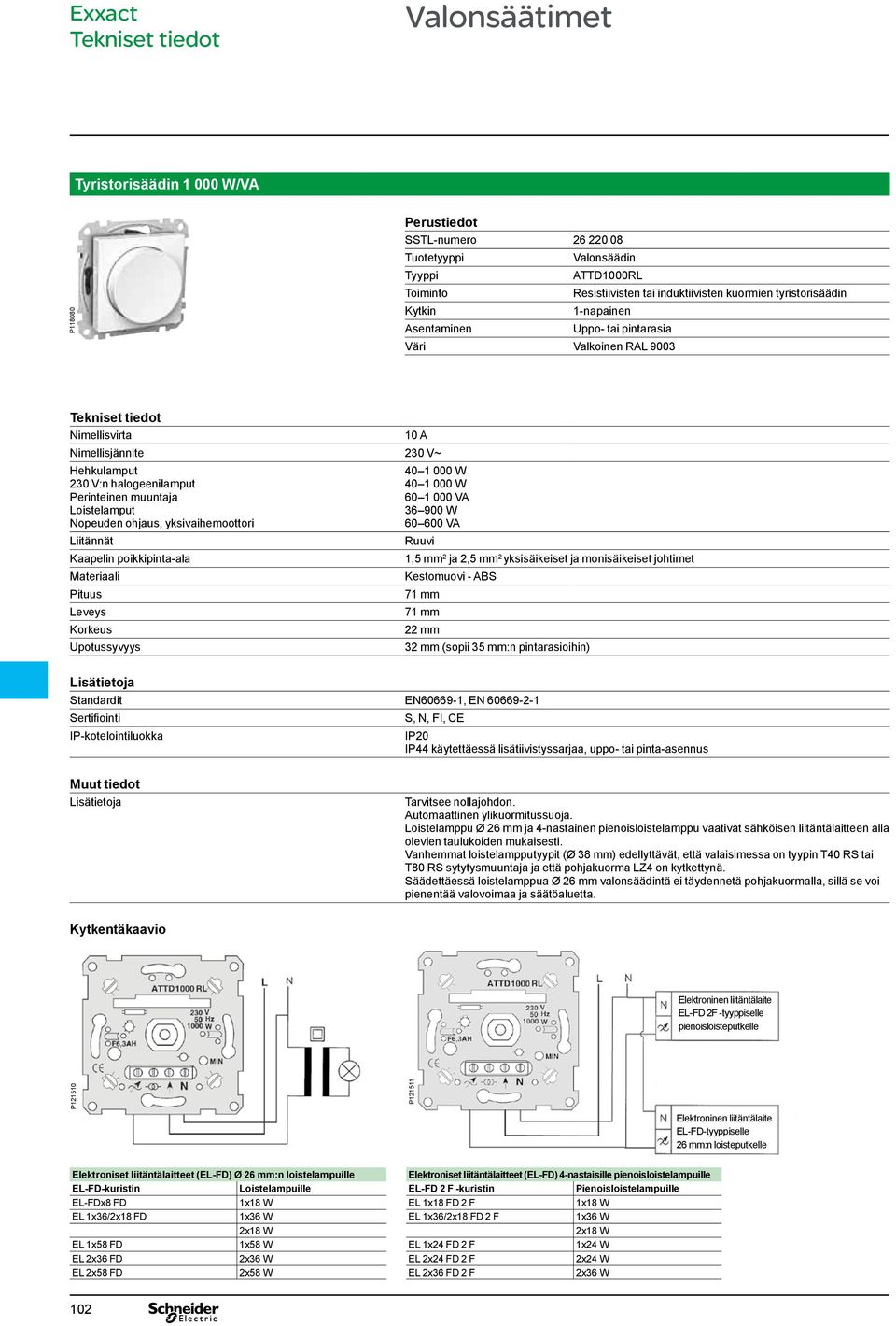

20 Valonsäätimet Tyristorisäädin W/V P Perustiedot T-numero Tuotetyyppi Valonsäädin Tyyppi TTD1000R Toiminto Resistiivisten tai induktiivisten kuormien tyristorisäädin Kytkin 1-napainen sentaminen Uppo- tai pintarasia Väri Valkoinen R 9003 Nimellisvirta 10 Nimellisjännite 230 V~ ehkulamput 230 V:n halogeenilamput Perinteinen muuntaja oistelamput Nopeuden ohjaus, yksivaihemoottori iitännät Kaapelin poikkipinta-ala ateriaali Pituus eveys Korkeus Upotussyvyys W W V W V Ruuvi 1,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Kestomuovi - B 22 mm 32 mm (sopii 35 mm:n pintarasioihin) tandardit EN , EN ertifiointi, N, FI, CE IP-kotelointiluokka IP20 IP44 käytettäessä lisätiivistyssarjaa, uppo- tai pinta-asennus uut tiedot Tarvitsee nollajohdon. utomaattinen ylikuormitussuoja. oistelamppu Ø 26 mm ja 4-nastainen pienoisloistelamppu vaativat sähköisen liitäntälaitteen alla olevien taulukoiden mukaisesti. Vanhemmat loistelampputyypit (Ø 38 mm) edellyttävät, että valaisimessa on tyypin T40 R tai T80 R sytytysmuuntaja ja että pohjakuorma Z4 on kytkettynä. äädettäessä loistelamppua Ø 26 mm valonsäädintä ei täydennetä pohjakuormalla, sillä se voi pienentää valovoimaa ja säätöaluetta. Kytkentäkaavio Elektroninen liitäntälaite E-FD 2F -tyyppiselle pienoisloisteputkelle P P Elektroninen liitäntälaite E-FD-tyyppiselle 26 mm:n loisteputkelle Elektroniset liitäntälaitteet (E-FD) Ø 26 mm:n loistelampuille Elektroniset liitäntälaitteet (E-FD) 4-nastaisille pienoisloistelampuille E-FD-kuristin oistelampuille E-FD 2 F -kuristin Pienoisloistelampuille E-FDx8 FD 1x18 W E 1x18 FD 2 F 1x18 W E 1x36/2x18 FD 1x36 W E 1x36/2x18 FD 2 F 1x36 W 2x18 W 2x18 W E 1x58 FD 1x58 W E 1x24 FD 2 F 1x24 W E 2x36 FD 2x36 W E 2x24 FD 2 F 2x24 W E 2x58 FD 2x58 W E 2x36 FD 2 F 2x36 W 102

21 Valonsäätimet onitoimisäädin 420 W/V P Perustiedot T-numero Tuotetyyppi onitoimisäädin Tyyppi 5770 Toiminto Resistiivisten/kapasitiivisten tai resistiivisten/induktiivisten kuormien yleissäädin Kytkin 6-kytkin sentaminen Uppo- tai pintarasia Väri Valkoinen R 9003 Nimellisvirta 10 Nimellisjännite 230 V~ ehkulamput 230 V:n halogeenilamput Elektroninen muuntaja Perinteinen muuntaja W W V V iitännät Ruuvi Pozidrive 1 (+/ ) Kaapelin poikkipinta-ala 1,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet ateriaali Kestomuovi - B Pituus eveys Korkeus 23 mm Upotussyvyys 32 mm (sopii 35 mm:n pintarasioihin) tandardit EN , EN ertifiointi CE IP-kotelointiluokka IP20 uut tiedot ahdollista säätää resistiivistä kuormaa ja yhden tyyppistä muuntajakuormaa (kapasitiivista tai induktiivista) samaan aikaan. Erilaisia muuntajakuormia ei voi sekoittaa. Integroitu oikosulku- ja ylikuormitussuoja. Nupin ympärillä valosegmenttejä, jotka näyttävät asetetun kirkkaustason. Integroidut painoalueet kahdelle tallennetulle valaistustasolle, huomiovalo käytössä tai poissa käytössä, energiansäästötoiminto käytössä tai poissa käytöstä (enintään 80 % koko tehosta). sennuksen tai sähkökatkon jälkeen valonsäädin tekee kuormantunnistuksen. Valonsäätimen virta kytkeytyy ja katkeaa useaan kertaan (valo välkkyy) noin 10 sekunnin ajan. itten valonsäädin sytyttää valot hetkeksi täyteen kirkkauteen. Valonsäädin on tunnistanut kuorman ja on käyttövalmis. Kytkentäkaavio P

22 Valonsäätimet Valonsäädin pienille kuormille, 100 W P Perustiedot T-numero Tuotetyyppi Valonsäädin Tyyppi BD P Toiminto Erikoissäädin pienille kuormille Kytkin 6-kytkin sentaminen Uppo- tai pintarasia Väri Valkoinen R 9003 Nimellisvirta 10 Nimellisjännite 230 V~ Erityiset pienkuormalamput ehkulamput Perinteinen muuntaja 230V ED lamput W W V Tarkista lampun valmistajalta tai E:n asiakaspalvelusta iitännät Ruuvi Pozidrive 1 (+/ ) isäliittimien määrä 1 Kaapelin poikkipinta-ala 1,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet ateriaali Kestomuovi - B Pituus eveys Korkeus 22 mm Upotussyvyys 32 mm (sopii 35 mm:n pintarasioihin) tandardit EN , EN ertifiointi, N, FI, CE IP-kotelointiluokka IP20 IP44 käytettäessä lisätiivistyssarjaa, uppo- tai pinta-asennus uut tiedot Integroitu oikosulku- ja ylikuormitussuoja, jossa automaattinen nollaus. Perinteisessä 6-kytkinasennuksessa vain toisen kytkimistä voi korvata valonsäätimellä. äätimeen kytketyt lamput palavat minimikirkkaudella, kun valaistusta himmennetään säätimestä. uuta asetusta IN-säätöruuvilla. Triakkisäädin, jossa on F 4 -sulake. Kytkentäkaavio P

23 Valonsäätimet 1-10 V ohjain P Perustiedot T-numero Tuotetyyppi 1-10 V ohjain Tyyppi BD 1 10 V Kytkin 1-napainen sentaminen Uppo- tai pintarasia Väri Valkoinen R 9003 Ohjausvirta enintään 20 m 10 V:n jännitteellä enintään 200 m 1 V:n jännitteellä vähintään 0,2 m Nimellisjännite 230 V~ Kuorman tyyppi iitäntälaitteet 1 10 V: Philips, Osram, iemens, elvar ym. iitännät Ruuvi Pozidrive 1 (+/ ) Kaapelin poikkipinta-ala 1,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet ateriaali Kestomuovi - B Pituus eveys Korkeus 22 mm Upotussyvyys 29 mm (sopii 35 mm:n pintarasioihin) tandardit EN , EN ertifiointi, N, FI, CE IP-kotelointiluokka IP20 IP44 käytettäessä lisätiivistyssarjaa, uppo- tai pinta-asennus uut tiedot Elektroninen ylikuormitus ja sulake F 6,3 oikosulkusuojana. äätimeen kytketyt loisteputket palavat minimikirkkaudella, kun valaistusta himmennetään säätimestä. uuta asetusta IN-säätöruuvilla. Varmista että liitäntälaite on säädettävä. Oikea polariteetti (+ ) on tärkeää koko asennuksessa. Jos säätimeen kytketään yli 4 liitäntälaitetta, säätimen kytkin tulee ohittaa erillisellä kytkimellä tai tulee käyttää välirelettä V säätöpiiri toimii vaikka kytkimelle ei tuo jännitettä. Kytkentäkaavio P V, 0,2-200 m säädettävä liitäntälaite 230 V jännite liitäntälaitteelle max

24 oottorisäädin oottorisäädin 400 V P Perustiedot T-numero Tuotetyyppi oottorisäädin Tyyppi BD FN Kytkin 1-napainen sentaminen Uppo- tai pintarasia Väri Valkoinen R 9003 Nimellisvirta 10 Nimellisjännite 230 V~ Yksivaihemoottorit V Kytkimen lähtö Enintään 2, cos φ0,6 iitännät Ruuvi Pozidrive 1 (+/ ) isäliittimien määrä 1 Kaapelin poikkipinta-ala 1,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet ateriaali Kestomuovi - B Pituus eveys Korkeus 22 mm Upotussyvyys 29 mm (sopii 35 mm:n pintarasioihin) tandardit EN , EN ertifiointi, N, FI, CE IP-kotelointiluokka IP20 IP44 käytettäessä lisätiivistyssarjaa, uppo- tai pinta-asennus uut tiedot Elektroninen ylikuormitus ja sulake F 4 oikosulkusuojana. äätimeen kytketty moottori ei saa pysähtyä kokonaan, kun nopeudensäädin on minimiasennossa. uuta asetusta IN-säätöruuvilla. Yksi lisäsulake sisältyy toimitukseen. Kytkentäkaavio BD FN P

25 Valonsäätimet Valonsäätimen ED-valosarja P Perustiedot T-numero Tuotetyyppi Valonsäätimen valosarja Tyyppi BD Toiminto Valonsäätimen valosarja. Valo palaa, kun valonsäädin on poissa käytöstä (yövalo) sentaminen Valosarja koostuu ED-lamppumoduulista ja valo-ohjaimesta, joka on helppo kiinnittää yksikköön ja keskiölevyyn. Väri Valkoinen ED-valo Nimellisjännite 230 V~ opii säätimiin BD 315RC BD 630RC BD 420RC/R BD 600RC/R BD P iitännät Kytketään suoraan säädinyksikön liittimiin tandardit EN , EN ertifiointi, N, FI, CE IP-kotelointiluokka IP20 sennusohje P

26 Valonsäätimet äädinyksiköt Tyyppi Painikesäädin, yleiskäyttöinen Yhdistelmäsäädin Kaksoisäädin, yleiskäyttöinen Valonsäädin kapasitiiviselle kuormalle Valonsäädin kapasitiiviselle kuormalle Valonsäädin, yleissäädin äätimen tyyppi Yleissäädin Triakkisäädin Yleissäädin Transistorisäädin Transistorisäädin Yleissäädin Tuotekoodi TD 400T- RCR D2D 5680 BD 315RC BD 630RC BD 420RC/R Vähimmäis-/ enimmäiskuorma V W / V V V V ehkulamput 230 V:n halogeenilamput Elektroninen muuntaja Perinteinen muuntaja (rautasydän) Perinteinen muuntaja (rengassydän) oisteputket oottori 230V ED (kytkin) Kytkin 6-kytkin 6-kytkin 2x1-napainen 6-kytkin 6-kytkin 6-kytkin ulake Kyllä, elektroninen Kyllä Kyllä, elektroninen Kyllä, elektroninen Kyllä, elektroninen Kyllä, elektroninen Vähimmäis- ja enimmäistason säätö ED-moduulit Vain vähimmäistaso uistitoiminto uistitoiminto Vain vähimmäistaso Vain vähimmäistaso Vähimmäis- ja enimmäistaso * ED-valojen himmennystä koskien, tarkista valmistajalta tai chneider Electricin asiakaspalvelusta 108

27 Valonsäätimet Valonsäädin, yleissäädin Valonsäädin kapasitiiviselle kuormalle Valonsäädin induktiiviselle kuormalle onitoimi säädin, yleiskäyttöinen Valonsäädin pienille kuormille 1-10 V ohjain oottorisäädin Yleissäädin Transistorisäädin Triakkisäädin Yleissäädin Triakkisäädin 1 10 V:n ohjain Tuulettimen/ moottorin ohjain BD 600RC/R TD1000RC TTD1000R 5770 BD P BD 1 10 V BD FN V V V V W 1 10 V; 0,2 200 m (1 V) 20 m (10 V) V * 6-kytkin 6-kytkin 1-kytkin 6-kytkin 6-kytkin 1-kytkin 1-kytkin Kyllä, elektroninen Kyllä, elektroninen Kyllä, elektroninen Kyllä, elektroninen Kyllä Kyllä Kyllä Vähimmäis- ja enimmäistaso Vain vähimmäistaso Vain vähimmäistaso uistitoiminto Vain vähimmäistaso Vähimmäis- ja enimmäistaso Vähimmäis- ja enimmäistaso 109

28 iike- ja läsnäolotunnistus isätiloihin Tärkeää iiketunnistimien tekniikasta Yhdessä liiketunnistintuotteessa voidaan sanoa olevan kaksi tekniikkaa: liiketunnistusosa: passiiviseen infrapunatekniikkaan (PIR) perustuva anturi tunnistaa liikkeen tunnistusalueella. kirkkausanturi ja -tunnistusosa: ympäröivän valon vertailu ennalta määrättyyn vähimmäistasoon liiketunnistus + riittämätön kirkkaus = valo kytkeytyy automaattisesti määrätyksi ajaksi. Näiden kahden tekniikan avulla liiketunnistin ohjaa valoja automaattisesti. Kirkkausanturi määrittää valaistustason perusteella, aktivoidaanko tunnistin, jos PIR-anturi on tunnistanut liikkeen. Näin tunnistin ei sytytä valoja, jos päivänvalo on sillä tasolla, että keinovaloa ei tarvita. Infrapunaliiketunnistusosa: perusperiaate Passiivinen infrapuna-anturi (PIR-anturi): 1. vaihe: nturi mittaa esineiden (ja seinien) infrapunasäteilyn tunnistusalueella ilman ihmisten läsnäoloa. 2. vaihe: nturi tunnistaa ilmeisen liikkeen, kun infrapunalähde, jolla on eri lämpötila, esimerkiksi ihminen, tulee tunnistusalueelle. Passiivinen tarkoittaa, että PIR-laite ei itse lähetä infrapunavalo vaan passiivisesti vastaanottaa tulevaa infrapunasäteilyä. Infrapunaliiketunnistus: linssi ja segmentit oninkertainen linssi jakaa tunnistusalueen segmentteihin. egmentit keskittävät säteilyn anturiin. egmentin infrapunasäteilyn muutos käynnistää liiketunnistuksen. PIR uomioitavaa PIR-antureita asennettaessa Älä asenna PIR-anturia lämpöpatterin tai muun lämmityselementin yläpuolelle. Etäisyyden lähimmästä valaisimesta on oltava vähintään yksi metri (1 m). 110

29 iike- ja läsnäolotunnistus PIR iike- ja läsnäolotunnistinyksiköt Tyyppi Basic 350 W Basic 2300 W ulti 350 W ulti 2300 W dvanced 2,2 m Tunnistuskulma 120º 120º 180º 180º 180º Tunnistusalue 30 m 2 läsnäolo 120 m 2 liike 30 m 2 läsnäolo 120 m 2 liike 128 m 2 läsnäolo 200 m 2 liike 128 m 2 läsnäolo 200 m 2 liike 98 m 2 läsnäolo 200 m 2 liike ehkulamput 230 V:n halogeenilamput Elektroninen muuntaja Perinteinen muuntaja oisteputket Pienoisloistelamput Yksivaihemoottori Tarvitsee nollajohdon ei kyllä ei kyllä kyllä ämpötila ºC ºC ºC ºC ºC Valaistustason säätö lx lx lx lx lx jan säätö 1 s 20 min 1 s 20 min 1 s 20 min 1 s 20 min 1 s 20 min Näkymän rajoitus 7 vaihtoehtoa 7 vaihtoehtoa 3 vaihtoehtoa erkkyyden valitsin kyllä kyllä kyllä Toiminnon valitsin manuaalinen/ automaattinen/orja manuaalinen/ automaattinen/orja manuaalinen/ automaattinen/orja Rinnankytkentä tai tunnistimen kytkentä yhdessä Yhteensopiva porrasvaloautomaatin kanssa Integroitu painike enintään 5 tunnistimen rinnankytkentä enintään 10 tunnistimen rinnankytkentä enintään 10 tunnistimen master--orjayhdistelmä enintään 10 tunnistimen master--orjayhdistelmä kyllä kyllä kyllä kyllä kyllä enintään 10 tunnistimen master--orjayhdistelmä Ulkoinen painike kyllä, enintään 10 kyllä, enintään 10 kyllä, enintään 10 ED-merkkivalo kyllä kyllä kyllä sennuskorkeus 1 1,50 m 1 1,50 m 1 1,50 m (paras 1,20 m) 1 1,50 m (paras 1,20 m) 1,80 3,50 m (paras 2,20 m) 111

30 iike- ja läsnäolotunnistus PIR PIR Basic 350 W ja 2300 W Perustiedot T-numero Tuotetyyppi iike- ja läsnäolotunnistin Tyyppi Basic 350 W, R, 120, 2 johdinta Basic W, RC, 120, 3 johdinta sentaminen Uppo- tai pintarasia Väri Valkoinen R 9003 Nimellisjännite 230 V~ ehkulamput 230 V:n halogeenilamput Elektroninen muuntaja Perinteinen muuntaja oisteputket W W Pienoisloistelamput 500 W oottori 200 V iitännät Jousiliittimet Kaapelin poikkipinta-ala 1,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Tunnistuskulma: 120º sennuskorkeus 1,0 1,5 m (paras 1,2 m) Peittoalue 1,2 m:n asennuskorkeudelta erkkyys ika-asetukset Rinnankytkentä tai tunnistimen kytkentä yhdessä ateriaali Pituus eveys Korkeus Upotussyvyys iike 120 m 2 äsnäolo 30 m lx 1 s 20 min Enintään 5 Enintään 10 Kestomuovi - B 20 mm 16 mm W W V V W (ei kompensoitu) μf (cosφ = 0,9) (rinnakkaiskompensoitu) 2 x W (rinnan kytketty) 900 W (elektroniset liitäntälaitteet) tandardit EN , IEC , EN luokka 2 ertifiointi, N, FI, CE IP-kotelointiluokka IP20 uut tiedot Ei tarvitse nollajohtoa Tarvitsee nollajohdon Peittoalue 0 m 5,3 m 10,5 m P ,75 m P ,3 m P ,5 m

31 iike- ja läsnäolotunnistus PIR sentaminen iiketunnistin voidaan asentaa CEE 60 -kojerasioihin, c/c = 60 mm. Kun koje on asennettu kojerasiaan, asenna kehys, asennuskehys ja keskiölevy ika-asetus Valaistustaso jastinasetus määrittää, miten kauan valot Valaistustason asetus määrittää, miten ovat sytytettyinä viimeksi havaitun liikkeen hämärää on oltava, ennen kuin liiketunnistin jälkeen. sytyttää valot. Vähimmäisaika = 1 sekunti. inimi: Valo on aina sammutettu. Tehdasasetus = 5 minuuttia, Keskiasetus: Tehdasasetus suositeltu aloitusasetus. (50 lx). Enimmäisaika = 20 minuuttia. aksimi: Valot syttyvät aina valaistustasosta riippumatta. itä pienempää asetusta käytetään, sitä Kun valaistustasoasetusta halutaan vähemmän kuluu energiaa. pienentää, säädintä kierretään kuu-symbolia kohti. Kun valaistustasoasetusta halutaan suurentaa, säädintä kierretään aurinko-symbolia kohti. P Kytkentäkaaviot Basic 350 W N 1 P Basic 2300 W 1 N P lave 2 1 N lave 1 1 N aster N N 1 P Tehdasasetus: Keskiasento jastimen aika: 5 minuuttia Tehdasasetus: Keskiasento noin 50 lx liiketunnistimen luona senna ensin peitelevy. Pane asennusrengas paikalleen ja paina sen kulmat pohjaan saakka ruuvitaltalla. senna lopuksi keskiölevy painamalla se kevyesti paikalleen. sennuksen purkaminen P sennusrengas vapautetaan painamalla varovasti ruuvitaltalla kaikista neljästä kulmasta. Kohota rengas paikaltaan ruuvitaltalla vääntämällä. 113

32 iike- ja läsnäolotunnistus PIR PIR ulti 350 W P Perustiedot T-numero Tuotetyyppi iike- ja läsnäolotunnistin Tyyppi ulti 350 W, RC/R, johdinta sentaminen Uppo- tai pintarasia Väri Valkoinen R 9003 Nimellisjännite 230 V~ ehkulamput 230 V:n halogeenilamput Elektroninen muuntaja Perinteinen muuntaja Pienoisloistelamput W W V V W (Osram Duluxstar, ei-himmennettävä) W (Osram Dulux El, himmennettävä) W (Philips Eco Classic, himmennettävä) W (Philips Eco Classic 30, himmennettävä) oottori iitännät Jousiliittimet Kaapelin poikkipinta-ala 1,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Tunnistuskulma 180º (voidaan jakaa vyöhykkeisiin) sennuskorkeus 1,0 1,5 m (paras 1,2 m) Peittoalue 1,2 m:n asennuskorkeudelta erkkyys ika-asetukset aajennettu ajastin iike 200 m 2 äsnäolo 128 m lx 1 s 20 min 2 tuntia arjaa kytkettyjen painikkeiden lukumäärä Enintään 10 Kaapelipituus tunnistimen ja sivuohjaimen välillä Enintään 100 m ateriaali Kestomuovi - B Pituus eveys Korkeus 27 mm Upotussyvyys 16 mm tandardit EN , IEC , EN luokka 2 ertifiointi, N, FI, CE IP-kotelointiluokka IP20 uut tiedot Ei tarvitse nollajohtoa Voidaan ohittaa manuaalisesti aktivoimalla sisäinen tai ulkoinen painike. Toimitetaan kaksi etukantta, toisessa aukko sisäistä painiketta varten. Peittoalue 10 m 8 m 0 m 8 m 10 m äsnäolo ja liike 8 m 8 m iike P m 10 m P

33 iike- ja läsnäolotunnistus PIR erkkyys iiketunnistimen tunnistusherkkyydelle on kolme asetusta. Pieni: Voidaan valita, jos ongelmana on virheellinen tunnistus. Keski: Tehdasasetus. oveltuu useimpiin asennuksiin. uuri: Valitaan, jos liiketunnistin ei ole riittävän herkkä. Tehdasasetus: Keskiasento Keski ika-asetus jastinasetus määrittää, miten kauan valot ovat sytytettyinä viimeksi havaitun liikkeen jälkeen. Vähimmäisaika = 1 sekunti. Tehdasasetus = 5 minuuttia, suositeltu aloitusasetus. Enimmäisaika = 20 minuuttia. itä pienempää asetusta käytetään, sitä enemmän säästetään energiaa. Tehdasasetus: Keskiasento 5 minuuttia Tunnistusalue iiketunnistimessa on seitsemän säätimellä valittavaa tunnistusaluetta. Esimerkki: iiketunnistin tunnistaa liikkeen suoraan laitteen edessä (noin 90 asteen tunnistusalue). iiketunnistin tunnistaa liikkeen vinosti vasemmalla (noin 45 asteen tunnistusalue). Tehdasasetus: Keskiasento 180 asteen tunnistusalue Valaistustaso Valaistustason asetus määrittää, miten hämärää on oltava, ennen kuin liiketunnistin sytyttää valot. Katso Valaistusvoimakkuuden säätö inimi: sentoa käytetään valaistusvoimakkuuden säätöön. 2/3: setuksena on kohdassa Valaistusvoimakkuuden säätö mitattu valaistusvoimakkuus. aksimi: Valot syttyvät aina valaistustasosta riippumatta. Kun valaistustasoasetusta halutaan pienentää, säädintä kierretään kuu-symbolia kohti. Tehdasasetus: Keskiasento noin 200 lx liiketunnistimen luona ED-valot iiketunnistimessa on kaksi ED-valoa. Toinen on kannen alla ja toinen linssin alla. Kannen alla oleva ED-valo uomaa: ED-valo näkyy vasta, kun kansi on irrotettu. Toiminta asetusten aikana Kun herkkyyden, perustoiminnon tai tunnistusalueen säätimiä kierretään, ED-valo vilkahtaa kerran. Kun aikasäädintä kierretään, ED-valo vilkkuu jatkuvasti. Kävelytesti Kun verkkovirta on kytketty tai asetuksia on muutettu, liiketunnistin on kävelytestitilassa 15 minuutin ajan. ED-valo vilkkuu, kun liiketunnistin havaitsee liikettä. inssin alla oleva ED-valo Pitkä painallus Kun kojeen painiketta on painettu pitkään, ED-valo vilkkuu ja osoittaa, että pitkä painallus on tunnistettu. Pidennetty ajastimen aika Pitkän painalluksen jälkeen ED-valo vilkkuu joka viides sekunti kahden tunnin ajan. Ylikuormitus Ylikuormitustilanteessa tunnistin sammuttaa kuorman ja ED-valo vilkkuu jatkuvasti. Valaistusvoimakkuuden säädöt Valaistustason säätö 1 Kierrä säädin minimiasentoon. ED-valo alkaa vilkkua. Jos valot ovat sytytettyinä, ne sammuvat. 2 Jotta käyttäjä ei häiritse valotason mittausta asettamisen aikana, hänellä on 10 sekuntia aikaa poistua liiketunnistimen luota. iirry noin puolen metrin päähän liiketunnistimesta. 3 Odota, kunnes kannen alla oleva ED-valo vilkkuu jatkuvasti. Kierrä säädintä hitaasti myötäpäivään noin 2/3-asentoon, kunnes ED-valo sammuu. Valaistustason asetuksena on nyt nykyinen valaistustaso. Uuden valaistustasoasetuksen voi tehdä myös aloittamalla alusta vaiheesta 1. Valaistustasoasetuksen muuttaminen Kun valaistustasoasetusta halutaan pienentää, säädintä kierretään kuu-symbolia kohti. Kun valaistustasoasetusta halutaan suurentaa, säädintä kierretään aurinko-symbolia kohti. Painikkeet iiketunnistimen painikkeessa on kaksi toimintoa: lyhyt painallus ja pitkä painallus. Ulkoisesti kytketyssä, vaiheen kanssa sarjaan kytketyssä painikkeessa on vain toiminto lyhyt painallus. yhyt painallus iiketunnistin sytyttää valot asetetuksi ajaksi ja sammuttaa ne sitten. Painalluksen kesto alle 0,5 sekuntia. Pitkä painallus iiketunnistin pitää valot vuoroin sytytettyinä ja sammutettuina kahden tunnin ajan (pidennetty ajastimen aika). Painalluksen kesto yli 1,5 sekuntia. Kytkentäkaavio 1 N Perustoiminto iiketunnistimessa on kaksi perustoimintoa. utomaattinen: Kun tunnistin havaitsee liikkeen, valot syttyvät, jos valaistusolosuhteet alittavat asetetun luksiasetuksen. Tehdasasetus: Keskiasento utomaattinen anuaalinen: Valot syttyvät vain kojeessa olevaa painiketta tai sivuohjauspainikkeita painamalla. P
