Litiummetalli- ja litiumioniakkuja pakattuna tai laitteisiin asennettuna tai pakattuna laitteiden kanssa on luokiteltu seuraavilla UN-numeroilla:

Transkriptio

1 Litiummetalli- ja litiumioniakkuja pakattuna tai laitteisiin asennettuna tai pakattuna laitteiden kanssa on luokiteltu seuraavilla UN-numeroilla: UN3090 LITIUMMETALLIAKUT (mukaan lukien litiumseos-akut) UN3091 LITIUMMETALLIAKUT,JOTKA SISÄLTYVÄT LAITTEESEEN tai LITIUMMETALLIAKUT, JOTKA ON PAKATTU LAITTEIDEN KANSSA (mukaan lukien litiumseos-akut) UN3480 LITIUMIONIAKUT (mukaan lukien litiumionipolymeeri-akut) UN3481 LITIUMIONIAKUT,JOTKA ON PAKATTU LAITTEIDEN KANSSA tai LITIUMIONIAKUT,JOTKA SISÄLTYVÄT LAITTEESEEN (mukaan lukien litiumionipolymeeri-akut) ---englanniksi kuljetusnimet ovat näin: UN3090 LITHIUM METAL BATTERIES (including lithium alloy batteries) UN3091 LITHIUM METAL BATTERIES CONTAINED IN EQUIPMENT or LITHIUM METAL BATTERIES PACKED WITH EQUIPMENT (including lithium alloy batteries) UN3480 LITHIUM ION BATTERIES (including lithium ion polymer batteries) UN3481 LITHIUM ION BATTERIES CONTAINED IN EQUIPMENT or LITHIUM ION BATTERIES PACKED WITH EQUIPMENT (including lithium ion polymer batteries) Pääasiassa nämä kaikki kuuluvat vaarallisuusluokkaan 9, mutta: maantie- ja merikuljetuksessa (maantie=adr, meri=imdg) on mahdollista pakata ja merkitä nämä tavarat (UN3090,UN3091,UN3480,UN3481) erityismääräyksen 188 ehdoin, jolloin niitä ei luokitella vaaralliseksi luokkaan 9, eikä niitä merkitä 9-luokan luokkalipukkeella,vaan ainoastaan litiumakkujen omalla merkintälipukkeella ja silloin lähettäjän on toimitettava erillinen hätätilaohje, joka liitetään kuljetusdokumentteihin, yleensä siis maantiekuljetuksen rahtikirjaan. Suosittelen tässä liitteenä olevaa lähettäjän vakuutusta ei-vaarallisesta tavarasta käytettäväksi näissä tapauksissa, koska se kattaa sekä lähettäjän vakuutuksen pakkaustavasta suomeksi ja englanniksi että hätätilaohjeen. Mikään virallinen tämä yhdistelmälomake ei ole,joten muutakin vastaavaa tapaa ja dokumentointia saa toki käyttää, kunhan asian ydin on selvästi ymmärretty ja vaadittavat asiat ilmoitetaan meille selkeästi. sivu 1 / 4

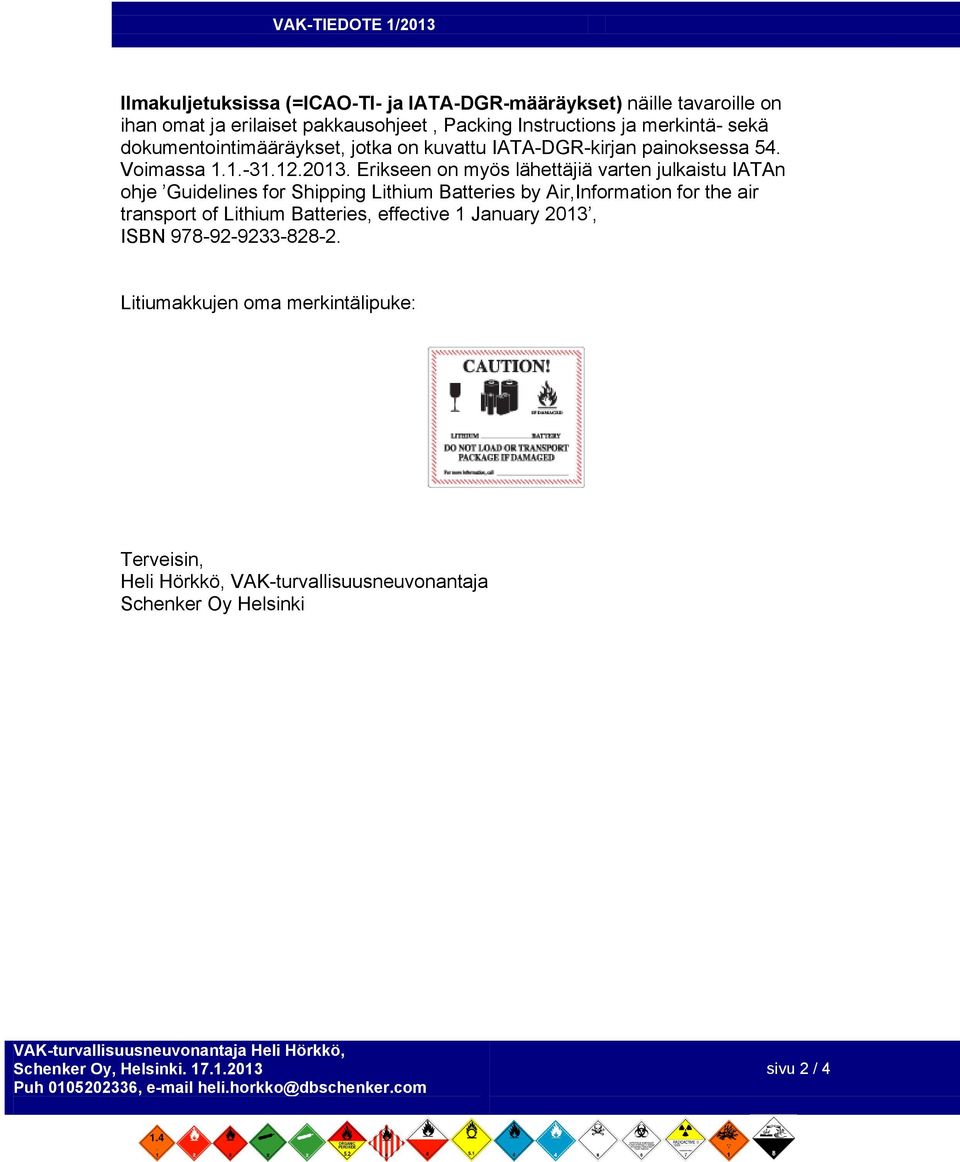

2 Ilmakuljetuksissa (=ICAO-TI- ja IATA-DGR-määräykset) näille tavaroille on ihan omat ja erilaiset pakkausohjeet, Packing Instructions ja merkintä- sekä dokumentointimääräykset, jotka on kuvattu IATA-DGR-kirjan painoksessa 54. Voimassa Erikseen on myös lähettäjiä varten julkaistu IATAn ohje Guidelines for Shipping Lithium Batteries by Air,Information for the air transport of Lithium Batteries, effective 1 January 2013, ISBN Litiumakkujen oma merkintälipuke: Terveisin, Heli Hörkkö, VAK-turvallisuusneuvonantaja Schenker Oy Helsinki sivu 2 / 4

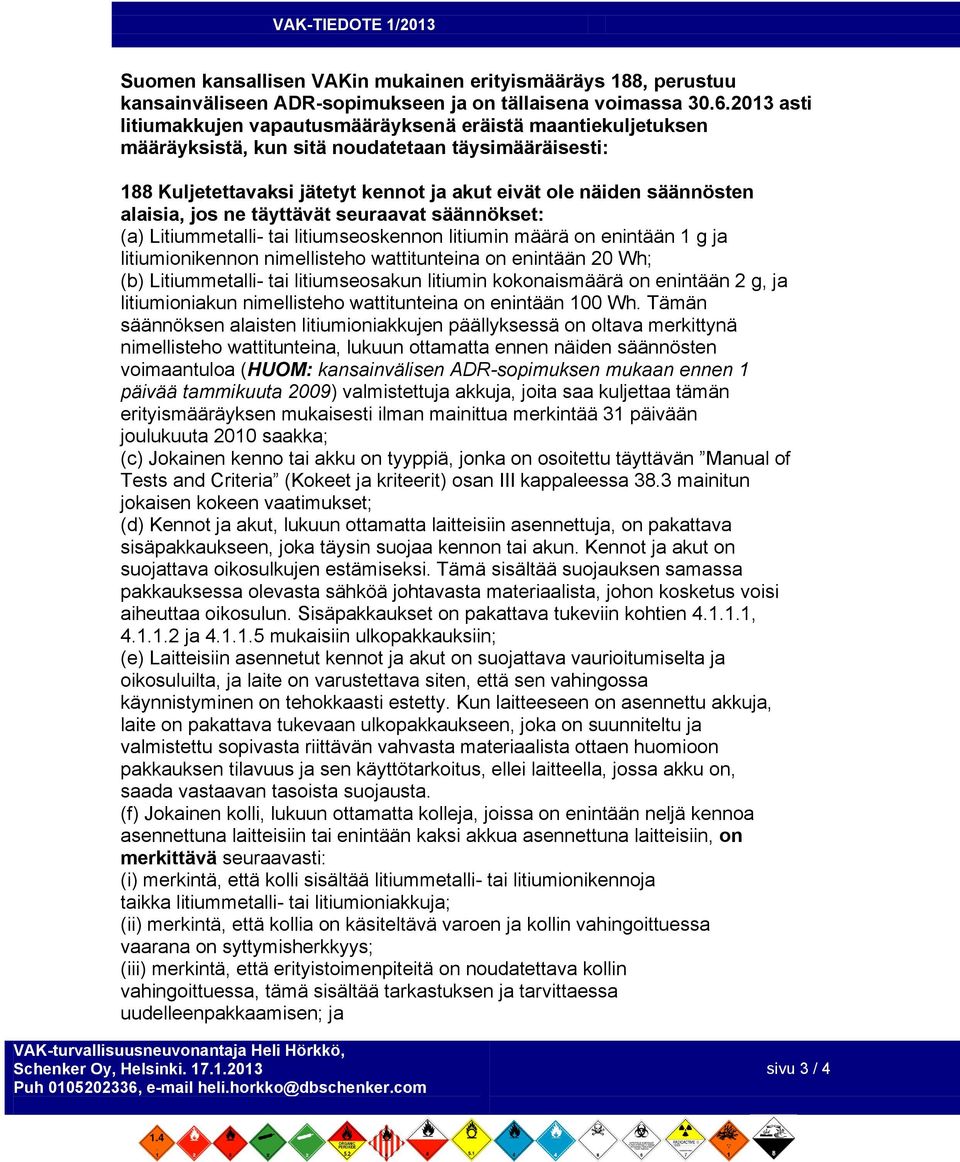

3 Suomen kansallisen VAKin mukainen erityismääräys 188, perustuu kansainväliseen ADR-sopimukseen ja on tällaisena voimassa asti litiumakkujen vapautusmääräyksenä eräistä maantiekuljetuksen määräyksistä, kun sitä noudatetaan täysimääräisesti: 188 Kuljetettavaksi jätetyt kennot ja akut eivät ole näiden säännösten alaisia, jos ne täyttävät seuraavat säännökset: (a) Litiummetalli- tai litiumseoskennon litiumin määrä on enintään 1 g ja litiumionikennon nimellisteho wattitunteina on enintään 20 Wh; (b) Litiummetalli- tai litiumseosakun litiumin kokonaismäärä on enintään 2 g, ja litiumioniakun nimellisteho wattitunteina on enintään 100 Wh. Tämän säännöksen alaisten litiumioniakkujen päällyksessä on oltava merkittynä nimellisteho wattitunteina, lukuun ottamatta ennen näiden säännösten voimaantuloa (HUOM: kansainvälisen ADR-sopimuksen mukaan ennen 1 päivää tammikuuta 2009) valmistettuja akkuja, joita saa kuljettaa tämän erityismääräyksen mukaisesti ilman mainittua merkintää 31 päivään joulukuuta 2010 saakka; (c) Jokainen kenno tai akku on tyyppiä, jonka on osoitettu täyttävän Manual of Tests and Criteria (Kokeet ja kriteerit) osan III kappaleessa 38.3 mainitun jokaisen kokeen vaatimukset; (d) Kennot ja akut, lukuun ottamatta laitteisiin asennettuja, on pakattava sisäpakkaukseen, joka täysin suojaa kennon tai akun. Kennot ja akut on suojattava oikosulkujen estämiseksi. Tämä sisältää suojauksen samassa pakkauksessa olevasta sähköä johtavasta materiaalista, johon kosketus voisi aiheuttaa oikosulun. Sisäpakkaukset on pakattava tukeviin kohtien , ja mukaisiin ulkopakkauksiin; (e) Laitteisiin asennetut kennot ja akut on suojattava vaurioitumiselta ja oikosuluilta, ja laite on varustettava siten, että sen vahingossa käynnistyminen on tehokkaasti estetty. Kun laitteeseen on asennettu akkuja, laite on pakattava tukevaan ulkopakkaukseen, joka on suunniteltu ja valmistettu sopivasta riittävän vahvasta materiaalista ottaen huomioon pakkauksen tilavuus ja sen käyttötarkoitus, ellei laitteella, jossa akku on, saada vastaavan tasoista suojausta. (f) Jokainen kolli, lukuun ottamatta kolleja, joissa on enintään neljä kennoa asennettuna laitteisiin tai enintään kaksi akkua asennettuna laitteisiin, on merkittävä seuraavasti: (i) merkintä, että kolli sisältää litiummetalli- tai litiumionikennoja taikka litiummetalli- tai litiumioniakkuja; (ii) merkintä, että kollia on käsiteltävä varoen ja kollin vahingoittuessa vaarana on syttymisherkkyys; (iii) merkintä, että erityistoimenpiteitä on noudatettava kollin vahingoittuessa, tämä sisältää tarkastuksen ja tarvittaessa uudelleenpakkaamisen; ja sivu 3 / 4

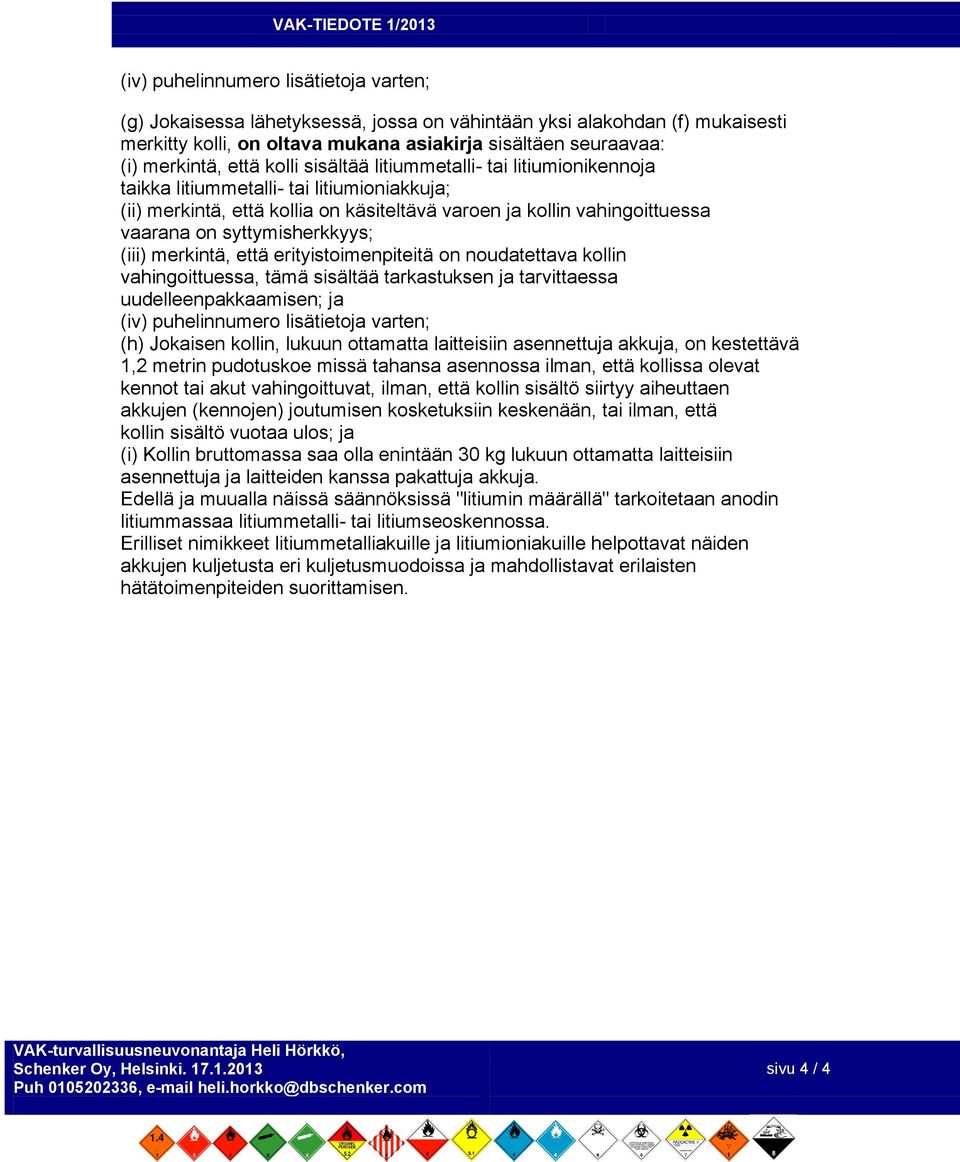

4 (iv) puhelinnumero lisätietoja varten; (g) Jokaisessa lähetyksessä, jossa on vähintään yksi alakohdan (f) mukaisesti merkitty kolli, on oltava mukana asiakirja sisältäen seuraavaa: (i) merkintä, että kolli sisältää litiummetalli- tai litiumionikennoja taikka litiummetalli- tai litiumioniakkuja; (ii) merkintä, että kollia on käsiteltävä varoen ja kollin vahingoittuessa vaarana on syttymisherkkyys; (iii) merkintä, että erityistoimenpiteitä on noudatettava kollin vahingoittuessa, tämä sisältää tarkastuksen ja tarvittaessa uudelleenpakkaamisen; ja (iv) puhelinnumero lisätietoja varten; (h) Jokaisen kollin, lukuun ottamatta laitteisiin asennettuja akkuja, on kestettävä 1,2 metrin pudotuskoe missä tahansa asennossa ilman, että kollissa olevat kennot tai akut vahingoittuvat, ilman, että kollin sisältö siirtyy aiheuttaen akkujen (kennojen) joutumisen kosketuksiin keskenään, tai ilman, että kollin sisältö vuotaa ulos; ja (i) Kollin bruttomassa saa olla enintään 30 kg lukuun ottamatta laitteisiin asennettuja ja laitteiden kanssa pakattuja akkuja. Edellä ja muualla näissä säännöksissä "litiumin määrällä" tarkoitetaan anodin litiummassaa litiummetalli- tai litiumseoskennossa. Erilliset nimikkeet litiummetalliakuille ja litiumioniakuille helpottavat näiden akkujen kuljetusta eri kuljetusmuodoissa ja mahdollistavat erilaisten hätätoimenpiteiden suorittamisen. sivu 4 / 4

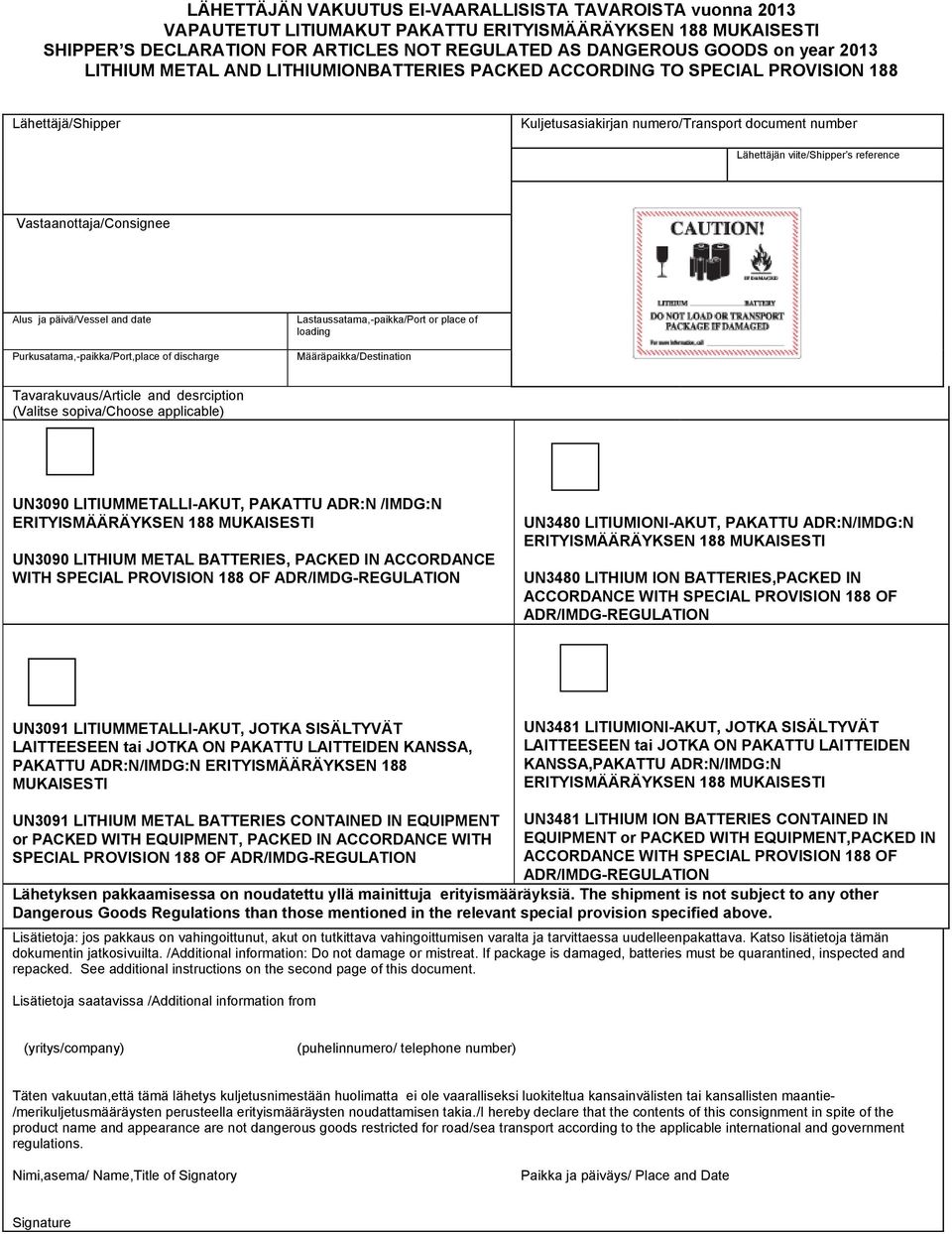

5 LÄHETTÄJÄN VAKUUTUS EI-VAARALLISISTA TAVAROISTA vuonna 2013 VAPAUTETUT LITIUMAKUT PAKATTU ERITYISMÄÄRÄYKSEN 188 MUKAISESTI SHIPPER S DECLARATION FOR ARTICLES NOT REGULATED AS DANGEROUS GOODS on year 2013 LITHIUM METAL AND LITHIUMIONBATTERIES PACKED ACCORDING TO SPECIAL PROVISION 188 Lähettäjä/Shipper Kuljetusasiakirjan numero/transport document number Lähettäjän viite/shipper s reference Vastaanottaja/Consignee Alus ja päivä/vessel and date Purkusatama,-paikka/Port,place of discharge Lastaussatama,-paikka/Port or place of loading Määräpaikka/Destination Tavarakuvaus/Article and desrciption (Valitse sopiva/choose applicable) UN3090 LITIUMMETALLI-AKUT, PAKATTU ADR:N /IMDG:N ERITYISMÄÄRÄYKSEN 188 MUKAISESTI UN3090 LITHIUM METAL BATTERIES, PACKED IN ACCORDANCE WITH SPECIAL PROVISION 188 OF ADR/IMDG-REGULATION UN3480 LITIUMIONI-AKUT, PAKATTU ADR:N/IMDG:N ERITYISMÄÄRÄYKSEN 188 MUKAISESTI UN3480 LITHIUM ION BATTERIES,PACKED IN ACCORDANCE WITH SPECIAL PROVISION 188 OF ADR/IMDG-REGULATION UN3091 LITIUMMETALLI-AKUT, JOTKA SISÄLTYVÄT LAITTEESEEN tai JOTKA ON PAKATTU LAITTEIDEN KANSSA, PAKATTU ADR:N/IMDG:N ERITYISMÄÄRÄYKSEN 188 MUKAISESTI UN3481 LITIUMIONI-AKUT, JOTKA SISÄLTYVÄT LAITTEESEEN tai JOTKA ON PAKATTU LAITTEIDEN KANSSA,PAKATTU ADR:N/IMDG:N ERITYISMÄÄRÄYKSEN 188 MUKAISESTI UN3091 LITHIUM METAL BATTERIES CONTAINED IN EQUIPMENT or PACKED WITH EQUIPMENT, PACKED IN ACCORDANCE WITH SPECIAL PROVISION 188 OF ADR/IMDG-REGULATION UN3481 LITHIUM ION BATTERIES CONTAINED IN EQUIPMENT or PACKED WITH EQUIPMENT,PACKED IN ACCORDANCE WITH SPECIAL PROVISION 188 OF ADR/IMDG-REGULATION Lähetyksen pakkaamisessa on noudatettu yllä mainittuja erityismääräyksiä. The shipment is not subject to any other Dangerous Goods Regulations than those mentioned in the relevant special provision specified above. Lisätietoja: jos pakkaus on vahingoittunut, akut on tutkittava vahingoittumisen varalta ja tarvittaessa uudelleenpakattava. Katso lisätietoja tämän dokumentin jatkosivuilta. /Additional information: Do not damage or mistreat. If package is damaged, batteries must be quarantined, inspected and repacked. See additional instructions on the second page of this document. Lisätietoja saatavissa /Additional information from (yritys/company) (puhelinnumero/ telephone number) Täten vakuutan,että tämä lähetys kuljetusnimestään huolimatta ei ole vaaralliseksi luokiteltua kansainvälisten tai kansallisten maantie- /merikuljetusmääräysten perusteella erityismääräysten noudattamisen takia./i hereby declare that the contents of this consignment in spite of the product name and appearance are not dangerous goods restricted for road/sea transport according to the applicable international and government regulations. Nimi,asema/ Name,Title of Signatory Paikka ja päiväys/ Place and Date Signature

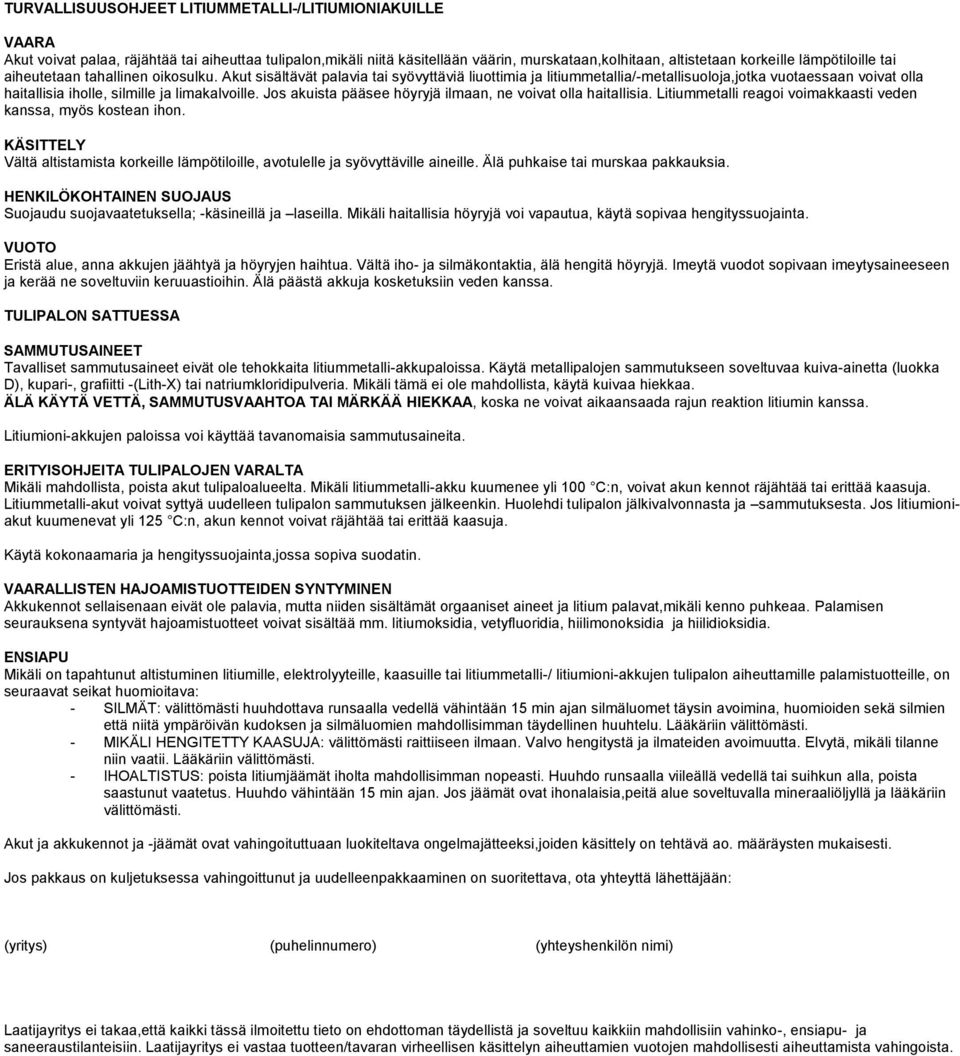

6 TURVALLISUUSOHJEET LITIUMMETALLI-/LITIUMIONIAKUILLE VAARA Akut voivat palaa, räjähtää tai aiheuttaa tulipalon,mikäli niitä käsitellään väärin, murskataan,kolhitaan, altistetaan korkeille lämpötiloille tai aiheutetaan tahallinen oikosulku. Akut sisältävät palavia tai syövyttäviä liuottimia ja litiummetallia/-metallisuoloja,jotka vuotaessaan voivat olla haitallisia iholle, silmille ja limakalvoille. Jos akuista pääsee höyryjä ilmaan, ne voivat olla haitallisia. Litiummetalli reagoi voimakkaasti veden kanssa, myös kostean ihon. KÄSITTELY Vältä altistamista korkeille lämpötiloille, avotulelle ja syövyttäville aineille. Älä puhkaise tai murskaa pakkauksia. HENKILÖKOHTAINEN SUOJAUS Suojaudu suojavaatetuksella; -käsineillä ja laseilla. Mikäli haitallisia höyryjä voi vapautua, käytä sopivaa hengityssuojainta. VUOTO Eristä alue, anna akkujen jäähtyä ja höyryjen haihtua. Vältä iho- ja silmäkontaktia, älä hengitä höyryjä. Imeytä vuodot sopivaan imeytysaineeseen ja kerää ne soveltuviin keruuastioihin. Älä päästä akkuja kosketuksiin veden kanssa. TULIPALON SATTUESSA SAMMUTUSAINEET Tavalliset sammutusaineet eivät ole tehokkaita litiummetalli-akkupaloissa. Käytä metallipalojen sammutukseen soveltuvaa kuiva-ainetta (luokka D), kupari-, grafiitti -(Lith-X) tai natriumkloridipulveria. Mikäli tämä ei ole mahdollista, käytä kuivaa hiekkaa. ÄLÄ KÄYTÄ VETTÄ, SAMMUTUSVAAHTOA TAI MÄRKÄÄ HIEKKAA, koska ne voivat aikaansaada rajun reaktion litiumin kanssa. Litiumioni-akkujen paloissa voi käyttää tavanomaisia sammutusaineita. ERITYISOHJEITA TULIPALOJEN VARALTA Mikäli mahdollista, poista akut tulipaloalueelta. Mikäli litiummetalli-akku kuumenee yli 100 C:n, voivat akun kennot räjähtää tai erittää kaasuja. Litiummetalli-akut voivat syttyä uudelleen tulipalon sammutuksen jälkeenkin. Huolehdi tulipalon jälkivalvonnasta ja sammutuksesta. Jos litiumioniakut kuumenevat yli 125 C:n, akun kennot voivat räjähtää tai erittää kaasuja. Käytä kokonaamaria ja hengityssuojainta,jossa sopiva suodatin. VAARALLISTEN HAJOAMISTUOTTEIDEN SYNTYMINEN Akkukennot sellaisenaan eivät ole palavia, mutta niiden sisältämät orgaaniset aineet ja litium palavat,mikäli kenno puhkeaa. Palamisen seurauksena syntyvät hajoamistuotteet voivat sisältää mm. litiumoksidia, vetyfluoridia, hiilimonoksidia ja hiilidioksidia. ENSIAPU Mikäli on tapahtunut altistuminen litiumille, elektrolyyteille, kaasuille tai litiummetalli-/ litiumioni-akkujen tulipalon aiheuttamille palamistuotteille, on seuraavat seikat huomioitava: - SILMÄT: välittömästi huuhdottava runsaalla vedellä vähintään 15 min ajan silmäluomet täysin avoimina, huomioiden sekä silmien että niitä ympäröivän kudoksen ja silmäluomien mahdollisimman täydellinen huuhtelu. Lääkäriin välittömästi. - MIKÄLI HENGITETTY KAASUJA: välittömästi raittiiseen ilmaan. Valvo hengitystä ja ilmateiden avoimuutta. Elvytä, mikäli tilanne niin vaatii. Lääkäriin välittömästi. - IHOALTISTUS: poista litiumjäämät iholta mahdollisimman nopeasti. Huuhdo runsaalla viileällä vedellä tai suihkun alla, poista saastunut vaatetus. Huuhdo vähintään 15 min ajan. Jos jäämät ovat ihonalaisia,peitä alue soveltuvalla mineraaliöljyllä ja lääkäriin välittömästi. Akut ja akkukennot ja -jäämät ovat vahingoituttuaan luokiteltava ongelmajätteeksi,joiden käsittely on tehtävä ao. määräysten mukaisesti. Jos pakkaus on kuljetuksessa vahingoittunut ja uudelleenpakkaaminen on suoritettava, ota yhteyttä lähettäjään: (yritys) (puhelinnumero) (yhteyshenkilön nimi) Laatijayritys ei takaa,että kaikki tässä ilmoitettu tieto on ehdottoman täydellistä ja soveltuu kaikkiin mahdollisiin vahinko-, ensiapu- ja saneeraustilanteisiin. Laatijayritys ei vastaa tuotteen/tavaran virheellisen käsittelyn aiheuttamien vuotojen mahdollisesti aiheuttamista vahingoista.

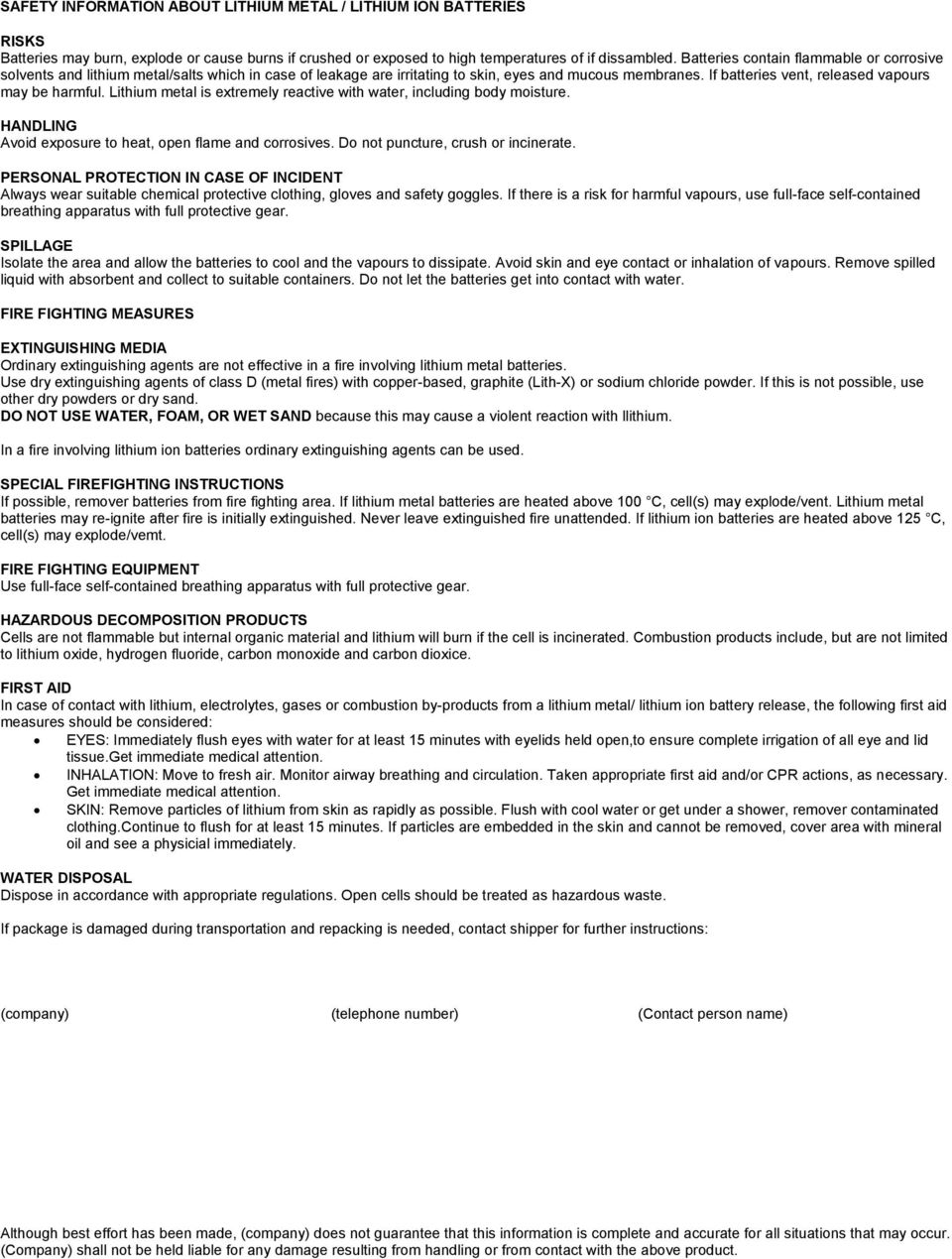

7 SAFETY INFORMATION ABOUT LITHIUM METAL / LITHIUM ION BATTERIES RISKS Batteries may burn, explode or cause burns if crushed or exposed to high temperatures of if dissambled. Batteries contain flammable or corrosive solvents and lithium metal/salts which in case of leakage are irritating to skin, eyes and mucous membranes. If batteries vent, released vapours may be harmful. Lithium metal is extremely reactive with water, including body moisture. HANDLING Avoid exposure to heat, open flame and corrosives. Do not puncture, crush or incinerate. PERSONAL PROTECTION IN CASE OF INCIDENT Always wear suitable chemical protective clothing, gloves and safety goggles. If there is a risk for harmful vapours, use full-face self-contained breathing apparatus with full protective gear. SPILLAGE Isolate the area and allow the batteries to cool and the vapours to dissipate. Avoid skin and eye contact or inhalation of vapours. Remove spilled liquid with absorbent and collect to suitable containers. Do not let the batteries get into contact with water. FIRE FIGHTING MEASURES EXTINGUISHING MEDIA Ordinary extinguishing agents are not effective in a fire involving lithium metal batteries. Use dry extinguishing agents of class D (metal fires) with copper-based, graphite (Lith-X) or sodium chloride powder. If this is not possible, use other dry powders or dry sand. DO NOT USE WATER, FOAM, OR WET SAND because this may cause a violent reaction with llithium. In a fire involving lithium ion batteries ordinary extinguishing agents can be used. SPECIAL FIREFIGHTING INSTRUCTIONS If possible, remover batteries from fire fighting area. If lithium metal batteries are heated above 100 C, cell(s) may explode/vent. Lithium metal batteries may re-ignite after fire is initially extinguished. Never leave extinguished fire unattended. If lithium ion batteries are heated above 125 C, cell(s) may explode/vemt. FIRE FIGHTING EQUIPMENT Use full-face self-contained breathing apparatus with full protective gear. HAZARDOUS DECOMPOSITION PRODUCTS Cells are not flammable but internal organic material and lithium will burn if the cell is incinerated. Combustion products include, but are not limited to lithium oxide, hydrogen fluoride, carbon monoxide and carbon dioxice. FIRST AID In case of contact with lithium, electrolytes, gases or combustion by-products from a lithium metal/ lithium ion battery release, the following first aid measures should be considered: EYES: Immediately flush eyes with water for at least 15 minutes with eyelids held open,to ensure complete irrigation of all eye and lid tissue.get immediate medical attention. INHALATION: Move to fresh air. Monitor airway breathing and circulation. Taken appropriate first aid and/or CPR actions, as necessary. Get immediate medical attention. SKIN: Remove particles of lithium from skin as rapidly as possible. Flush with cool water or get under a shower, remover contaminated clothing.continue to flush for at least 15 minutes. If particles are embedded in the skin and cannot be removed, cover area with mineral oil and see a physicial immediately. WATER DISPOSAL Dispose in accordance with appropriate regulations. Open cells should be treated as hazardous waste. If package is damaged during transportation and repacking is needed, contact shipper for further instructions: (company) (telephone number) (Contact person name) Although best effort has been made, (company) does not guarantee that this information is complete and accurate for all situations that may occur. (Company) shall not be held liable for any damage resulting from handling or from contact with the above product.
