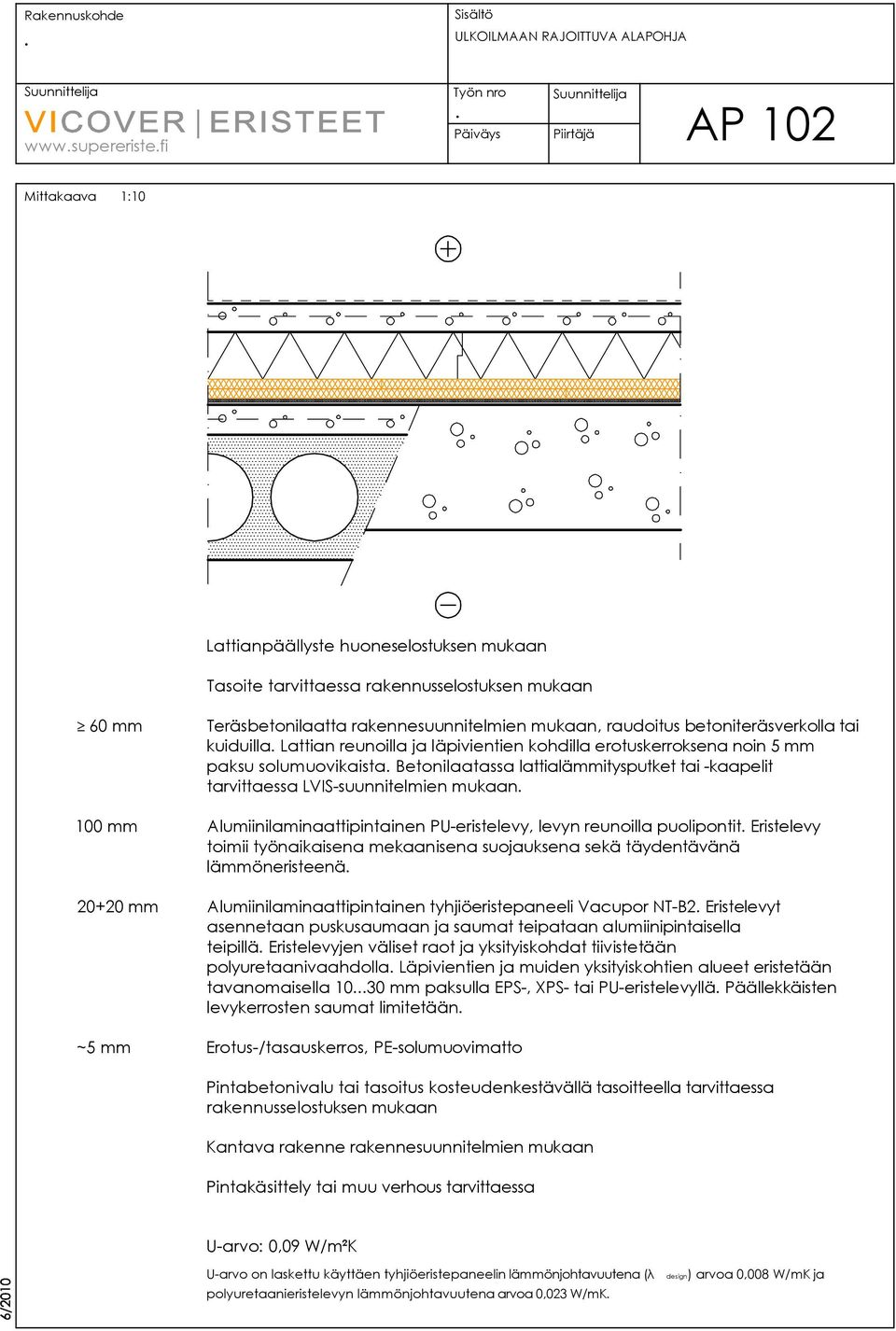

1 ULKOILMAAN RAJOITTUVA ALAPOHJA wwwsupereristefi AP 102 Lattianpäällyste huoneselostuksen mukaan Tasoite tarvittaessa rakennusselostuksen mukaan! 60 mm Teräsbetonilaatta rakennesuunnitelmien mukaan, raudoitus betoniteräsverkolla tai kuiduilla Lattian reunoilla ja läpivientien kohdilla erotuskerroksena noin 5 mm paksu solumuovikaista Betonilaatassa lattialämmitysputket tai -kaapelit tarvittaessa LVIS-suunnitelmien mukaan 100 mm Alumiinilaminaattipintainen PU-eristelevy, levyn reunoilla puolipontit Eristelevy toimii työnaikaisena mekaanisena suojauksena sekä täydentävänä lämmöneristeenä mm Alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 Eristelevyt asennetaan puskusaumaan ja saumat teipataan alumiinipintaisella teipillä Eristelevyjen väliset raot ja yksityiskohdat tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 1030 mm paksulla EPS-, XPS- tai PU-eristelevyllä Päällekkäisten levykerrosten saumat limitetään ~5 mm Erotus-/tasauskerros, PE-solumuovimatto Pintabetonivalu tai tasoitus kosteudenkestävällä tasoitteella tarvittaessa rakennusselostuksen mukaan Kantava rakenne rakennesuunnitelmien mukaan Pintakäsittely tai muu verhous tarvittaessa U-arvo: 0,09 W/m!K U-arvo on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena (" polyuretaanieristelevyn lämmönjohtavuutena arvoa 0,023 W/mK design) arvoa 0,008 W/mK ja

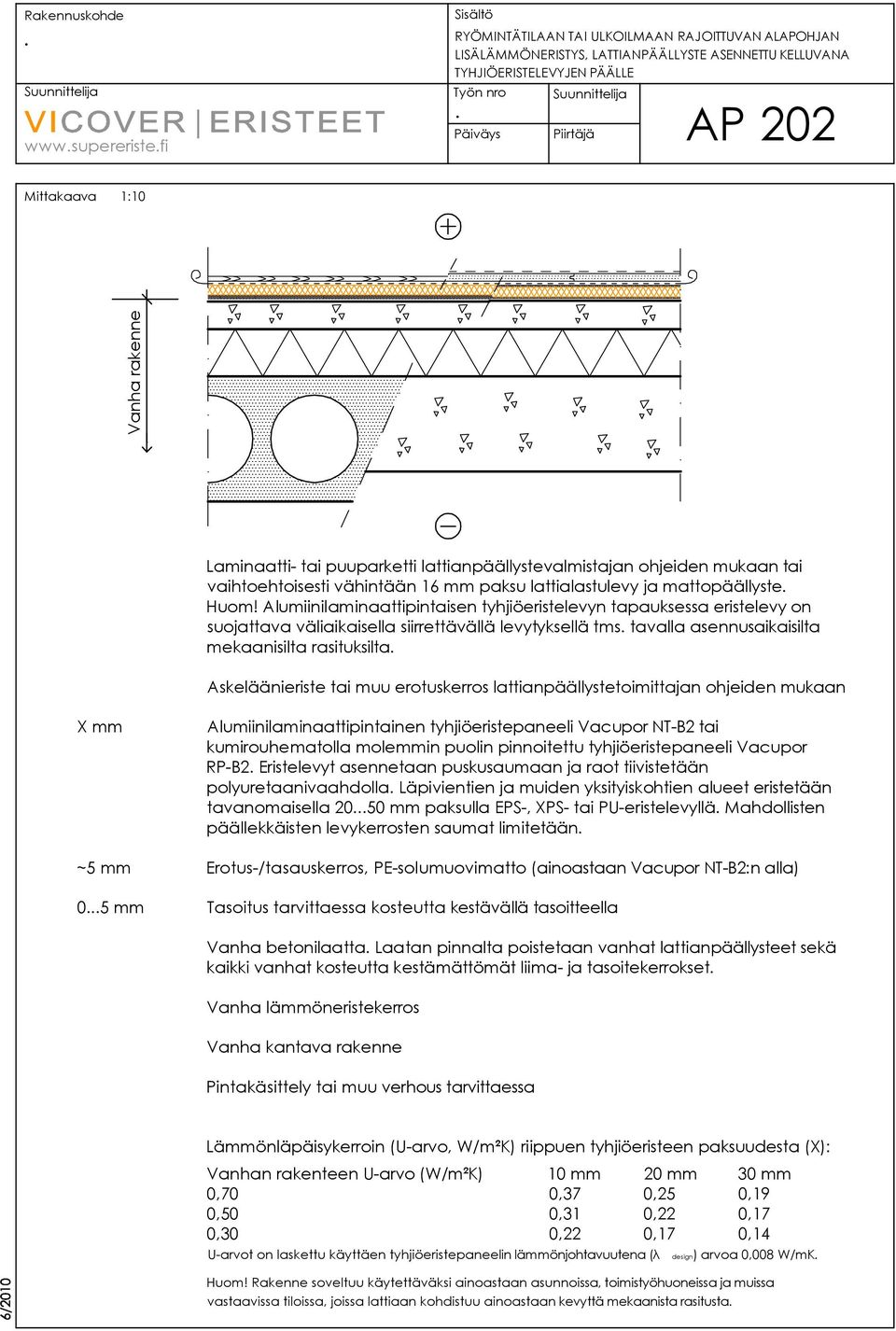

2 wwwsupereristefi RYÖMINTÄTILAAN TAI ULKOILMAAN RAJOITTUVAN ALAPOHJAN LISÄLÄMMÖNERISTYS, LATTIANPÄÄLLYSTE ASENNETTU KELLUVANA TYHJIÖERISTELEVYJEN PÄÄLLE AP 202 Laminaatti- tai puuparketti lattianpäällystevalmistajan ohjeiden mukaan tai vaihtoehtoisesti vähintään 16 mm paksu lattialastulevy ja mattopäällyste Huom! Alumiinilaminaattipintaisen tyhjiöeristelevyn tapauksessa eristelevy on suojattava väliaikaisella siirrettävällä levytyksellä tms tavalla asennusaikaisilta mekaanisilta rasituksilta Askeläänieriste tai muu erotuskerros lattianpäällystetoimittajan ohjeiden mukaan Alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 tai kumirouhematolla molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor RP-B2 Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 2050 mm paksulla EPS-, XPS- tai PU-eristelevyllä Mahdollisten päällekkäisten levykerrosten saumat limitetään ~5 mm Erotus-/tasauskerros, PE-solumuovimatto (ainoastaan Vacupor NT-B2:n alla) 05 mm Tasoitus tarvittaessa kosteutta kestävällä tasoitteella Vanha betonilaatta Laatan pinnalta poistetaan vanhat lattianpäällysteet sekä kaikki vanhat kosteutta kestämättömät liima- ja tasoitekerrokset Vanha lämmöneristekerros Vanha kantava rakenne Pintakäsittely tai muu verhous tarvittaessa Lämmönläpäisykerroin (U-arvo, W/m!K) riippuen tyhjiöeristeen paksuudesta (X): Vanhan rakenteen U-arvo (W/m!K) 10 mm 20 mm 30 mm 0,70 0,37 0,25 0,19 0,50 0,31 0,22 0,17 0,30 0,22 0,17 0,14 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena (" design) arvoa 0,008 W/mK Huom! Rakenne soveltuu käytettäväksi ainoastaan asunnoissa, toimistyöhuoneissa ja muissa vastaavissa tiloissa, joissa lattiaan kohdistuu ainoastaan kevyttä mekaanista rasitusta

3 wwwsupereristefi VANHA TAI UUSI ULKOILMAAN TAI RYÖMINTÄTILAAN RAJOITTUVA ALAPOHJA, RAKENTEESSA LATTIALÄMMITYSLEVYLLÄ JA TASOITEKERROKSELLA TOTEUTETTU LATTIALÄMMITYS AP 203 Lattianpäällyste huoneselostuksen mukaan 2550 mm Kuituvahvistettu lattiatasoite + alkalinkestävä lasikuituverkko tasoitevalmistajan ohjeiden mukaan Tasoitekerroksen alla suodatinkangas tai muu erotuskerros tarvittaessa tasoitetoimittajan ohjeiden mukaan 1535 mm Lattialämmityslevy metallisella lämmönluovutuslevyllä tasoitetoimittajan ja lattialämmitysjärjestelmän toimittajan ohjeiden mukaan Alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 tai kumirouhematolla molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor RP-B2 Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 2050 mm paksulla EPS-, XPS- tai PU-eristelevyllä Mahdollisten päällekkäisten levykerrosten saumat limitetään ~5 mm Erotus-/tasauskerros, PE-solumuovimatto Vacupor RP-B2:n alla höyrynsulkuna PE-muovikalvo 05 mm Tasoitus tarvittaessa kosteutta kestävällä tasoitteella Mahdollinen vanha betonilaatta Laatan pinnalta poistetaan vanhat lattianpäällysteet sekä kaikki vanhat kosteutta kestämättömät liima- ja tasoitekerrokset Mahdollinen vanha lämmöneristekerros Vanha tai uusi kantava rakenne Pintakäsittely tai muu verhous tarvittaessa Lämmönläpäisykerroin (U-arvo, W/m!K) riippuen tyhjiöeristeen paksuudesta: 20 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm 0,34 0,28 0,24 0,21 0,18 0,17 0,15 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena (" design) arvoa 0,008 W/mK Rakenteessa mahdollisesti olevaa muuta lämmöneristekerrosta eikä lattialämmityslevyä ole huomioitu U-arvon laskennassa

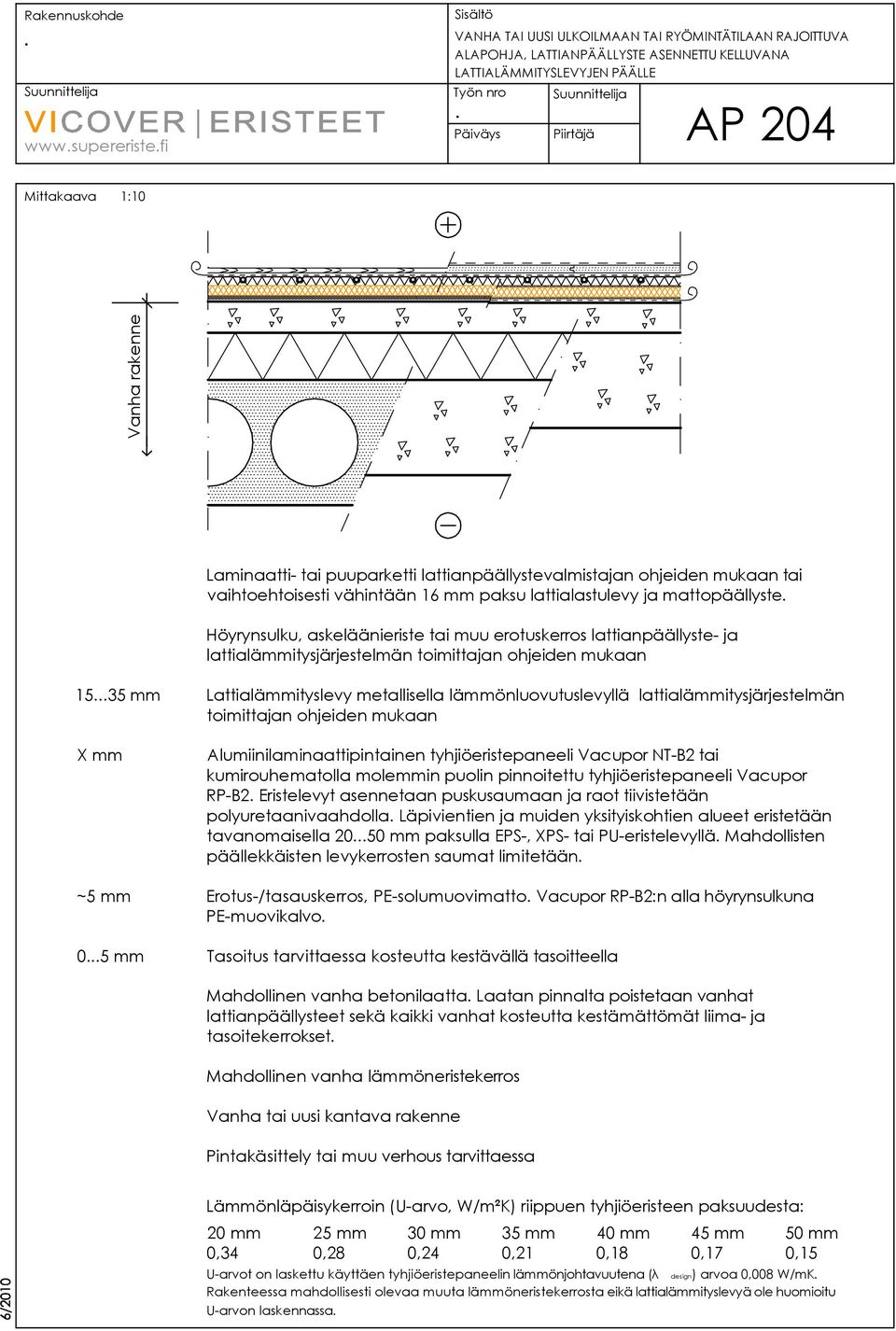

4 wwwsupereristefi VANHA TAI UUSI ULKOILMAAN TAI RYÖMINTÄTILAAN RAJOITTUVA ALAPOHJA, LATTIANPÄÄLLYSTE ASENNETTU KELLUVANA LATTIALÄMMITYSLEVYJEN PÄÄLLE AP 204 Laminaatti- tai puuparketti lattianpäällystevalmistajan ohjeiden mukaan tai vaihtoehtoisesti vähintään 16 mm paksu lattialastulevy ja mattopäällyste Höyrynsulku, askeläänieriste tai muu erotuskerros lattianpäällyste- ja lattialämmitysjärjestelmän toimittajan ohjeiden mukaan 1535 mm Lattialämmityslevy metallisella lämmönluovutuslevyllä lattialämmitysjärjestelmän toimittajan ohjeiden mukaan Alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 tai kumirouhematolla molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor RP-B2 Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 2050 mm paksulla EPS-, XPS- tai PU-eristelevyllä Mahdollisten päällekkäisten levykerrosten saumat limitetään ~5 mm Erotus-/tasauskerros, PE-solumuovimatto Vacupor RP-B2:n alla höyrynsulkuna PE-muovikalvo 05 mm Tasoitus tarvittaessa kosteutta kestävällä tasoitteella Mahdollinen vanha betonilaatta Laatan pinnalta poistetaan vanhat lattianpäällysteet sekä kaikki vanhat kosteutta kestämättömät liima- ja tasoitekerrokset Mahdollinen vanha lämmöneristekerros Vanha tai uusi kantava rakenne Pintakäsittely tai muu verhous tarvittaessa Lämmönläpäisykerroin (U-arvo, W/m!K) riippuen tyhjiöeristeen paksuudesta: 20 mm 25 mm 30 mm 35 mm 40 mm 45 mm 50 mm 0,34 0,28 0,24 0,21 0,18 0,17 0,15 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena (" design) arvoa 0,008 W/mK Rakenteessa mahdollisesti olevaa muuta lämmöneristekerrosta eikä lattialämmityslevyä ole huomioitu U-arvon laskennassa

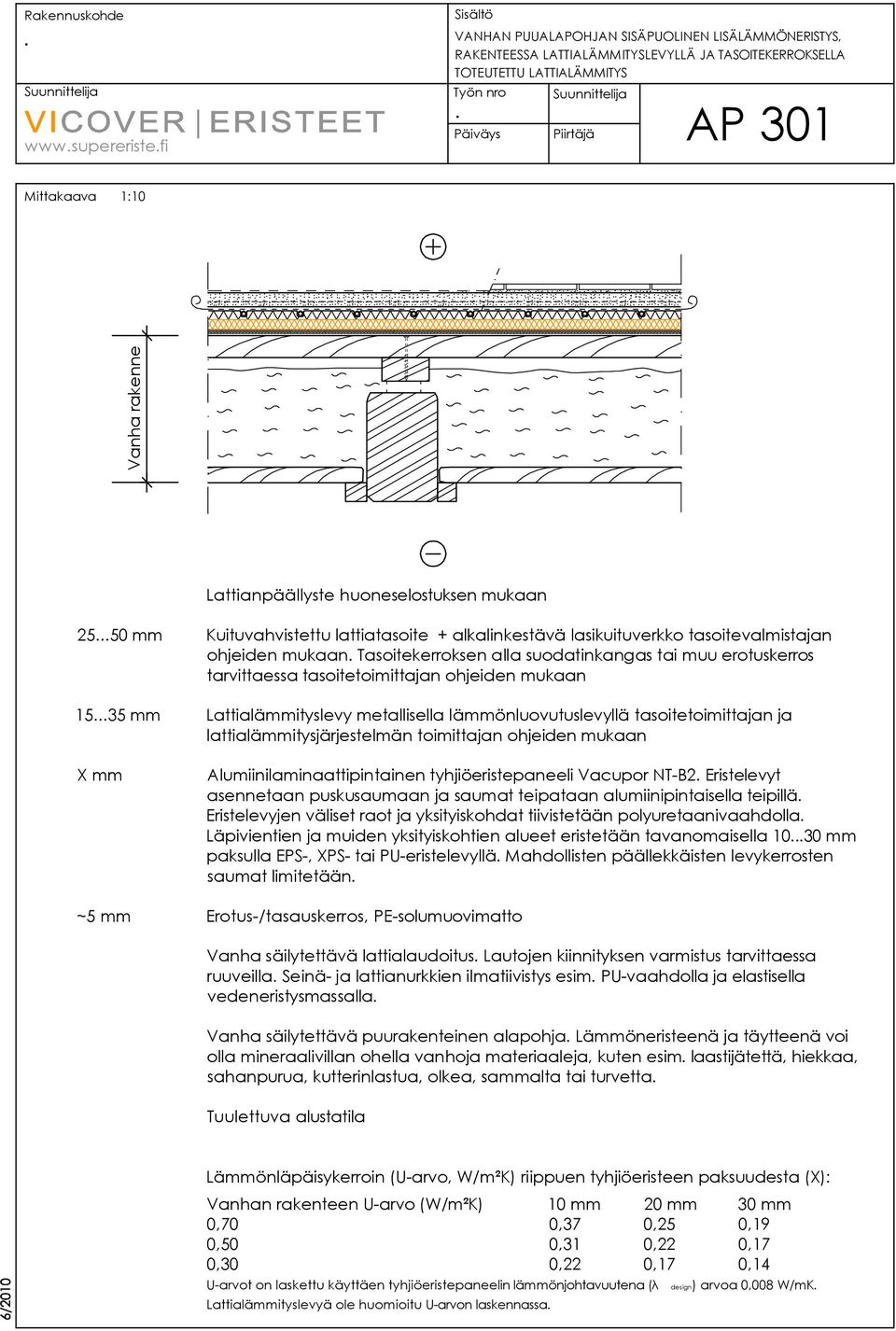

5 wwwsupereristefi VANHAN PUUALAPOHJAN SISÄPUOLINEN LISÄLÄMMÖNERISTYS, RAKENTEESSA LATTIALÄMMITYSLEVYLLÄ JA TASOITEKERROKSELLA TOTEUTETTU LATTIALÄMMITYS AP 301 Lattianpäällyste huoneselostuksen mukaan 2550 mm Kuituvahvistettu lattiatasoite + alkalinkestävä lasikuituverkko tasoitevalmistajan ohjeiden mukaan Tasoitekerroksen alla suodatinkangas tai muu erotuskerros tarvittaessa tasoitetoimittajan ohjeiden mukaan 1535 mm Lattialämmityslevy metallisella lämmönluovutuslevyllä tasoitetoimittajan ja lattialämmitysjärjestelmän toimittajan ohjeiden mukaan Alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 Eristelevyt asennetaan puskusaumaan ja saumat teipataan alumiinipintaisella teipillä Eristelevyjen väliset raot ja yksityiskohdat tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 1030 mm paksulla EPS-, XPS- tai PU-eristelevyllä Mahdollisten päällekkäisten levykerrosten saumat limitetään ~5 mm Erotus-/tasauskerros, PE-solumuovimatto Vanha säilytettävä lattialaudoitus Lautojen kiinnityksen varmistus tarvittaessa ruuveilla Seinä- ja lattianurkkien ilmatiivistys esim PU-vaahdolla ja elastisella vedeneristysmassalla Vanha säilytettävä puurakenteinen alapohja Lämmöneristeenä ja täytteenä voi olla mineraalivillan ohella vanhoja materiaaleja, kuten esim laastijätettä, hiekkaa, sahanpurua, kutterinlastua, olkea, sammalta tai turvetta Tuulettuva alustatila Lämmönläpäisykerroin (U-arvo, W/m!K) riippuen tyhjiöeristeen paksuudesta (X): Vanhan rakenteen U-arvo (W/m!K) 10 mm 20 mm 30 mm 0,70 0,37 0,25 0,19 0,50 0,31 0,22 0,17 0,30 0,22 0,17 0,14 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena (" Lattialämmityslevyä ole huomioitu U-arvon laskennassa design) arvoa 0,008 W/mK

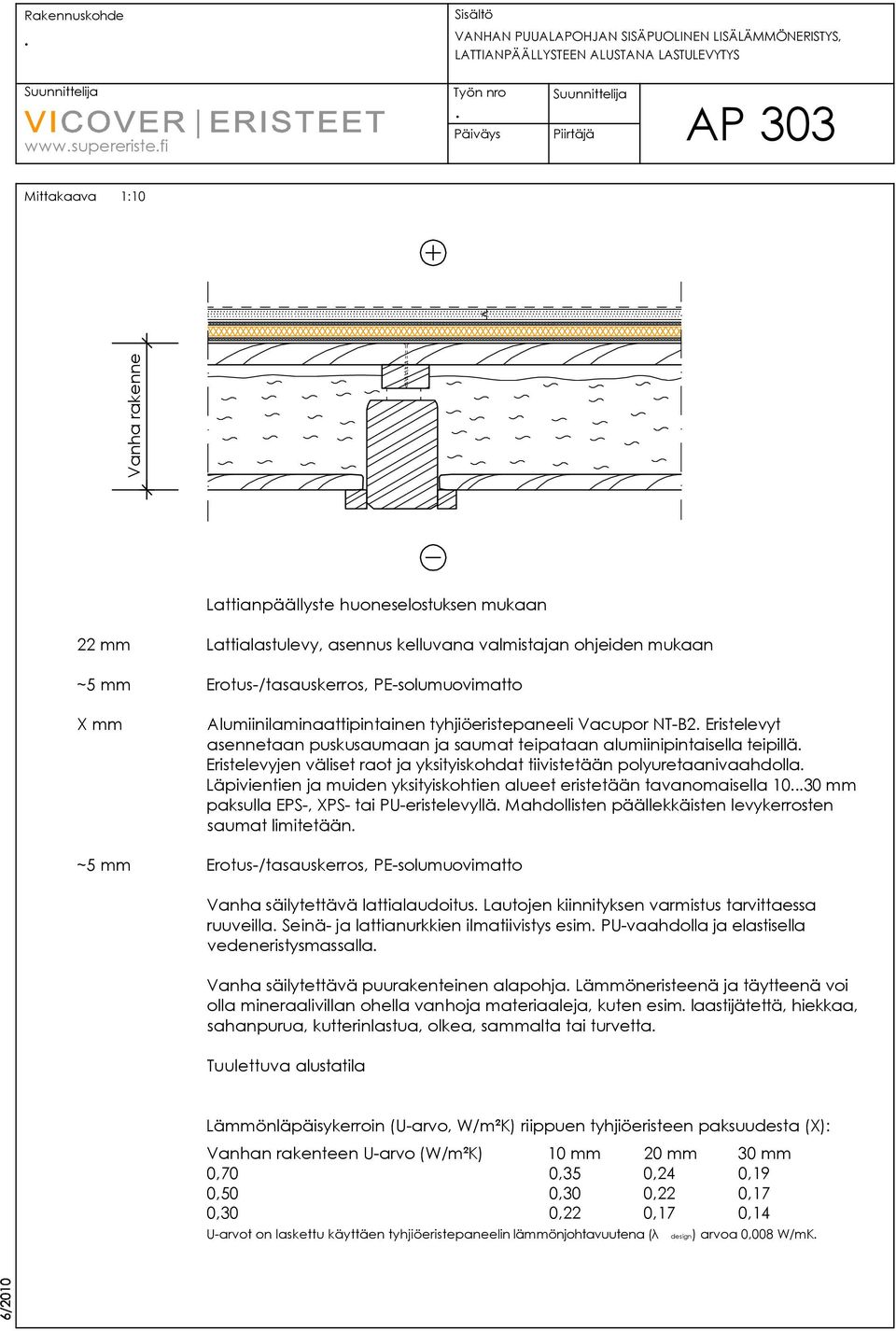

6 VANHAN PUUALAPOHJAN SISÄPUOLINEN LISÄLÄMMÖNERISTYS, LATTIANPÄÄLLYSTEEN ALUSTANA LASTULEVYTYS wwwsupereristefi AP 303 Lattianpäällyste huoneselostuksen mukaan 22 mm Lattialastulevy, asennus kelluvana valmistajan ohjeiden mukaan ~5 mm Erotus-/tasauskerros, PE-solumuovimatto Alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 Eristelevyt asennetaan puskusaumaan ja saumat teipataan alumiinipintaisella teipillä Eristelevyjen väliset raot ja yksityiskohdat tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 1030 mm paksulla EPS-, XPS- tai PU-eristelevyllä Mahdollisten päällekkäisten levykerrosten saumat limitetään ~5 mm Erotus-/tasauskerros, PE-solumuovimatto Vanha säilytettävä lattialaudoitus Lautojen kiinnityksen varmistus tarvittaessa ruuveilla Seinä- ja lattianurkkien ilmatiivistys esim PU-vaahdolla ja elastisella vedeneristysmassalla Vanha säilytettävä puurakenteinen alapohja Lämmöneristeenä ja täytteenä voi olla mineraalivillan ohella vanhoja materiaaleja, kuten esim laastijätettä, hiekkaa, sahanpurua, kutterinlastua, olkea, sammalta tai turvetta Tuulettuva alustatila Lämmönläpäisykerroin (U-arvo, W/m!K) riippuen tyhjiöeristeen paksuudesta (X): Vanhan rakenteen U-arvo (W/m!K) 10 mm 20 mm 30 mm 0,70 0,35 0,24 0,19 0,50 0,30 0,22 0,17 0,30 0,22 0,17 0,14 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena (" design) arvoa 0,008 W/mK

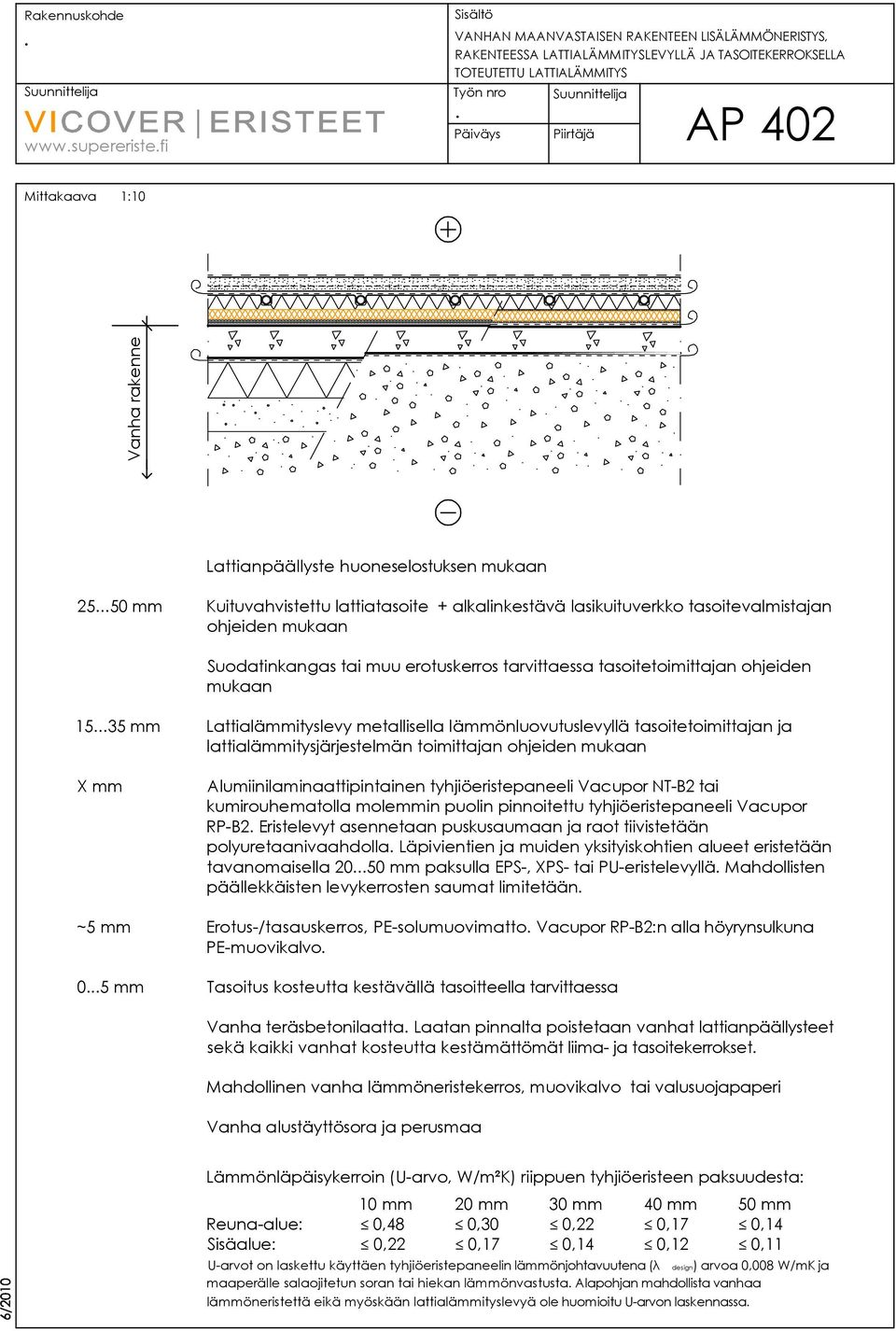

7 wwwsupereristefi VANHAN MAANVASTAISEN RAKENTEEN LISÄLÄMMÖNERISTYS, RAKENTEESSA LATTIALÄMMITYSLEVYLLÄ JA TASOITEKERROKSELLA TOTEUTETTU LATTIALÄMMITYS AP 402 Lattianpäällyste huoneselostuksen mukaan 2550 mm Kuituvahvistettu lattiatasoite + alkalinkestävä lasikuituverkko tasoitevalmistajan ohjeiden mukaan Suodatinkangas tai muu erotuskerros tarvittaessa tasoitetoimittajan ohjeiden mukaan 1535 mm Lattialämmityslevy metallisella lämmönluovutuslevyllä tasoitetoimittajan ja lattialämmitysjärjestelmän toimittajan ohjeiden mukaan Alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 tai kumirouhematolla molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor RP-B2 Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 2050 mm paksulla EPS-, XPS- tai PU-eristelevyllä Mahdollisten päällekkäisten levykerrosten saumat limitetään ~5 mm Erotus-/tasauskerros, PE-solumuovimatto Vacupor RP-B2:n alla höyrynsulkuna PE-muovikalvo 05 mm Tasoitus kosteutta kestävällä tasoitteella tarvittaessa Vanha teräsbetonilaatta Laatan pinnalta poistetaan vanhat lattianpäällysteet sekä kaikki vanhat kosteutta kestämättömät liima- ja tasoitekerrokset Mahdollinen vanha lämmöneristekerros, muovikalvo tai valusuojapaperi Vanha alustäyttösora ja perusmaa Lämmönläpäisykerroin (U-arvo, W/m!K) riippuen tyhjiöeristeen paksuudesta: 10 mm 20 mm 30 mm 40 mm 50 mm Reuna-alue: # 0,48 # 0,30 # 0,22 # 0,17 # 0,14 Sisäalue: # 0,22 # 0,17 # 0,14 # 0,12 # 0,11 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena (" design) arvoa 0,008 W/mK ja maaperälle salaojitetun soran tai hiekan lämmönvastusta Alapohjan mahdollista vanhaa lämmöneristettä eikä myöskään lattialämmityslevyä ole huomioitu U-arvon laskennassa

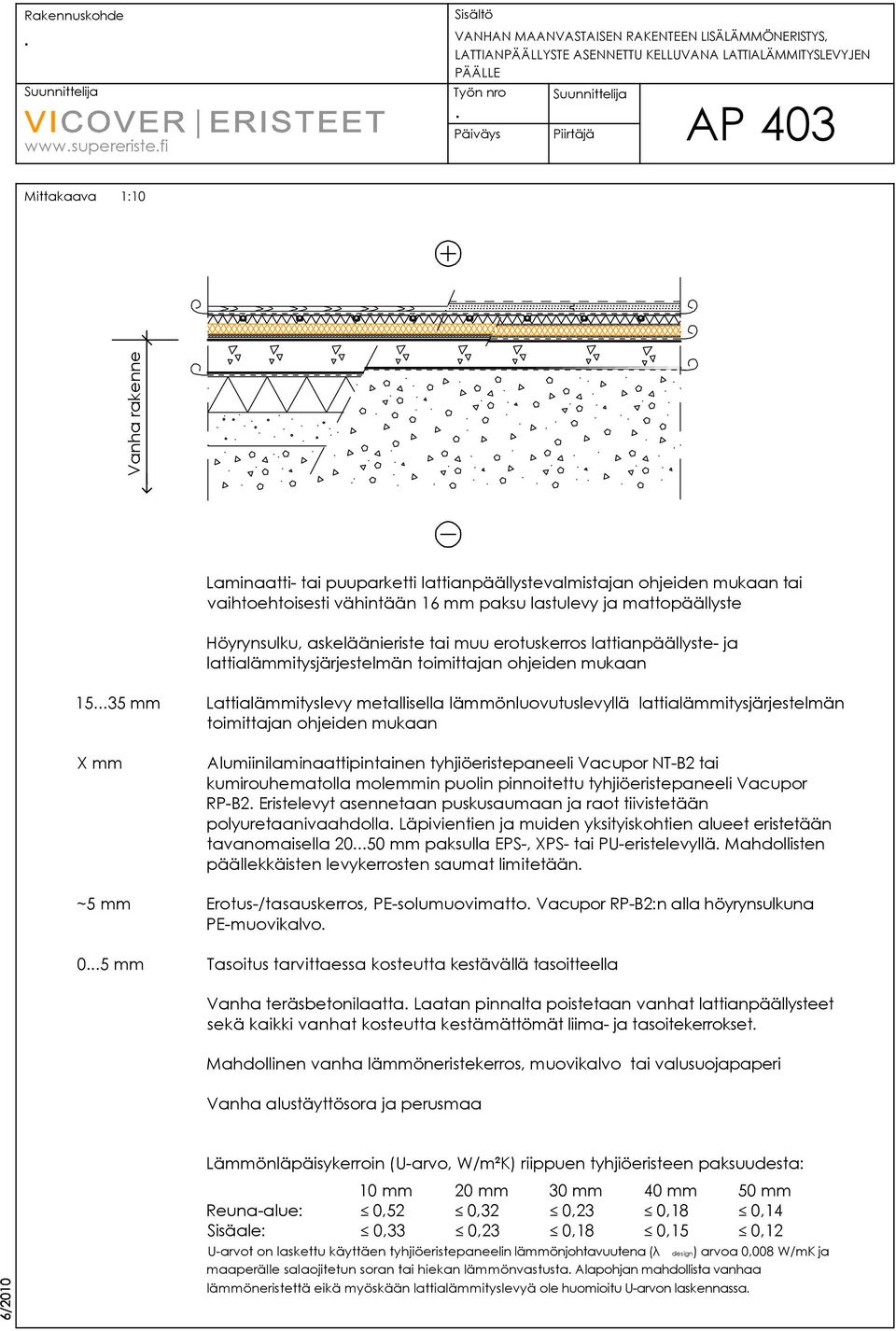

8 wwwsupereristefi VANHAN MAANVASTAISEN RAKENTEEN LISÄLÄMMÖNERISTYS, LATTIANPÄÄLLYSTE ASENNETTU KELLUVANA LATTIALÄMMITYSLEVYJEN PÄÄLLE AP 403 Laminaatti- tai puuparketti lattianpäällystevalmistajan ohjeiden mukaan tai vaihtoehtoisesti vähintään 16 mm paksu lastulevy ja mattopäällyste Höyrynsulku, askeläänieriste tai muu erotuskerros lattianpäällyste- ja lattialämmitysjärjestelmän toimittajan ohjeiden mukaan 1535 mm Lattialämmityslevy metallisella lämmönluovutuslevyllä lattialämmitysjärjestelmän toimittajan ohjeiden mukaan Alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 tai kumirouhematolla molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor RP-B2 Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 2050 mm paksulla EPS-, XPS- tai PU-eristelevyllä Mahdollisten päällekkäisten levykerrosten saumat limitetään ~5 mm Erotus-/tasauskerros, PE-solumuovimatto Vacupor RP-B2:n alla höyrynsulkuna PE-muovikalvo 05 mm Tasoitus tarvittaessa kosteutta kestävällä tasoitteella Vanha teräsbetonilaatta Laatan pinnalta poistetaan vanhat lattianpäällysteet sekä kaikki vanhat kosteutta kestämättömät liima- ja tasoitekerrokset Mahdollinen vanha lämmöneristekerros, muovikalvo tai valusuojapaperi Vanha alustäyttösora ja perusmaa Lämmönläpäisykerroin (U-arvo, W/m!K) riippuen tyhjiöeristeen paksuudesta: 10 mm 20 mm 30 mm 40 mm 50 mm Reuna-alue: # 0,52 # 0,32 # 0,23 # 0,18 # 0,14 Sisäale: # 0,33 # 0,23 # 0,18 # 0,15 # 0,12 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena (" design) arvoa 0,008 W/mK ja maaperälle salaojitetun soran tai hiekan lämmönvastusta Alapohjan mahdollista vanhaa lämmöneristettä eikä myöskään lattialämmityslevyä ole huomioitu U-arvon laskennassa

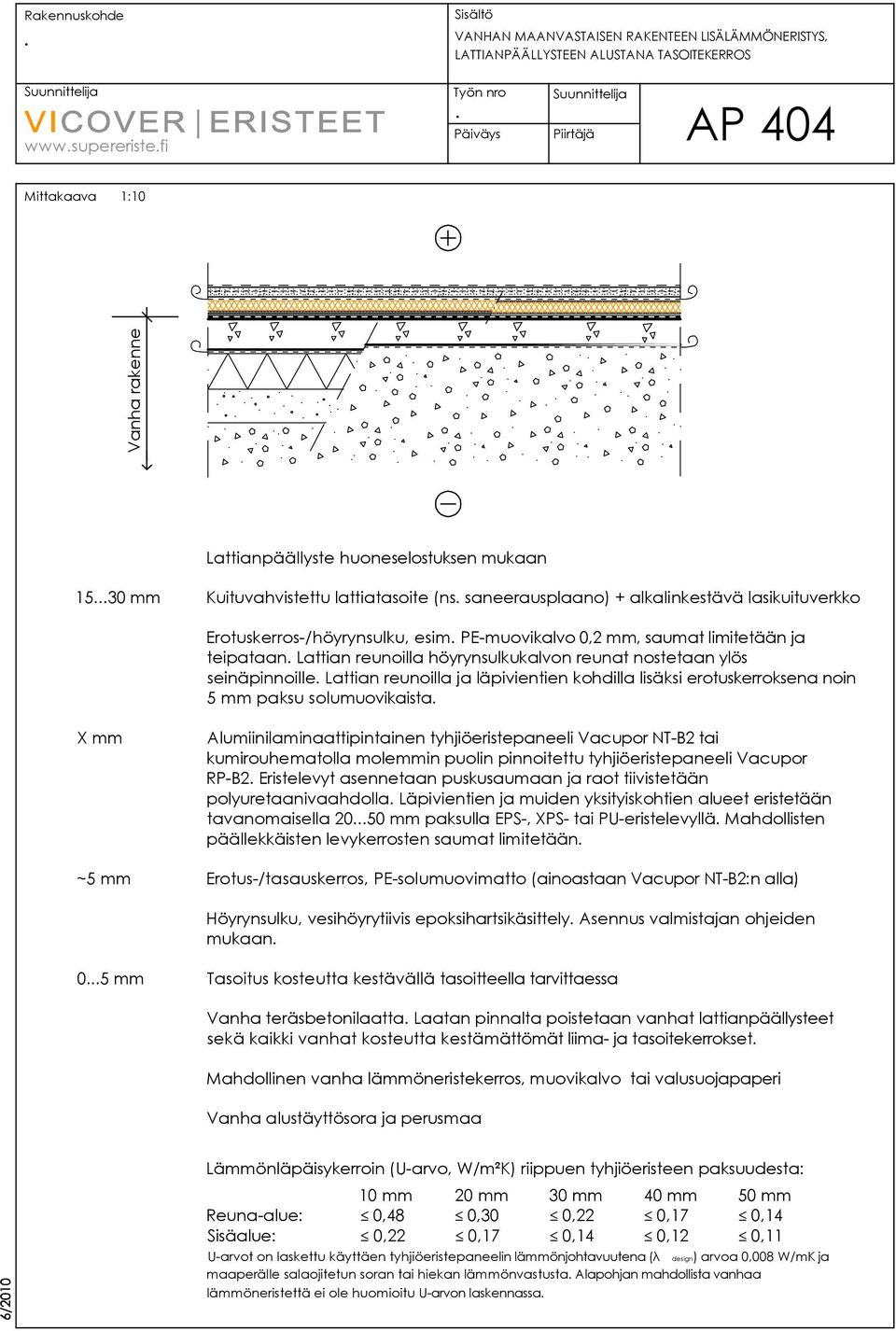

9 VANHAN MAANVASTAISEN RAKENTEEN LISÄLÄMMÖNERISTYS, LATTIANPÄÄLLYSTEEN ALUSTANA TASOITEKERROS wwwsupereristefi AP 404 Lattianpäällyste huoneselostuksen mukaan 1530 mm Kuituvahvistettu lattiatasoite (ns saneerausplaano) + alkalinkestävä lasikuituverkko Erotuskerros-/höyrynsulku, esim PE-muovikalvo 0,2 mm, saumat limitetään ja teipataan Lattian reunoilla höyrynsulkukalvon reunat nostetaan ylös seinäpinnoille Lattian reunoilla ja läpivientien kohdilla lisäksi erotuskerroksena noin 5 mm paksu solumuovikaista Alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 tai kumirouhematolla molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor RP-B2 Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 2050 mm paksulla EPS-, XPS- tai PU-eristelevyllä Mahdollisten päällekkäisten levykerrosten saumat limitetään ~5 mm Erotus-/tasauskerros, PE-solumuovimatto (ainoastaan Vacupor NT-B2:n alla) Höyrynsulku, vesihöyrytiivis epoksihartsikäsittely Asennus valmistajan ohjeiden mukaan 05 mm Tasoitus kosteutta kestävällä tasoitteella tarvittaessa Vanha teräsbetonilaatta Laatan pinnalta poistetaan vanhat lattianpäällysteet sekä kaikki vanhat kosteutta kestämättömät liima- ja tasoitekerrokset Mahdollinen vanha lämmöneristekerros, muovikalvo tai valusuojapaperi Vanha alustäyttösora ja perusmaa Lämmönläpäisykerroin (U-arvo, W/m!K) riippuen tyhjiöeristeen paksuudesta: 10 mm 20 mm 30 mm 40 mm 50 mm Reuna-alue: # 0,48 # 0,30 # 0,22 # 0,17 # 0,14 Sisäalue: # 0,22 # 0,17 # 0,14 # 0,12 # 0,11 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena (" design) arvoa 0,008 W/mK ja maaperälle salaojitetun soran tai hiekan lämmönvastusta Alapohjan mahdollista vanhaa lämmöneristettä ei ole huomioitu U-arvon laskennassa

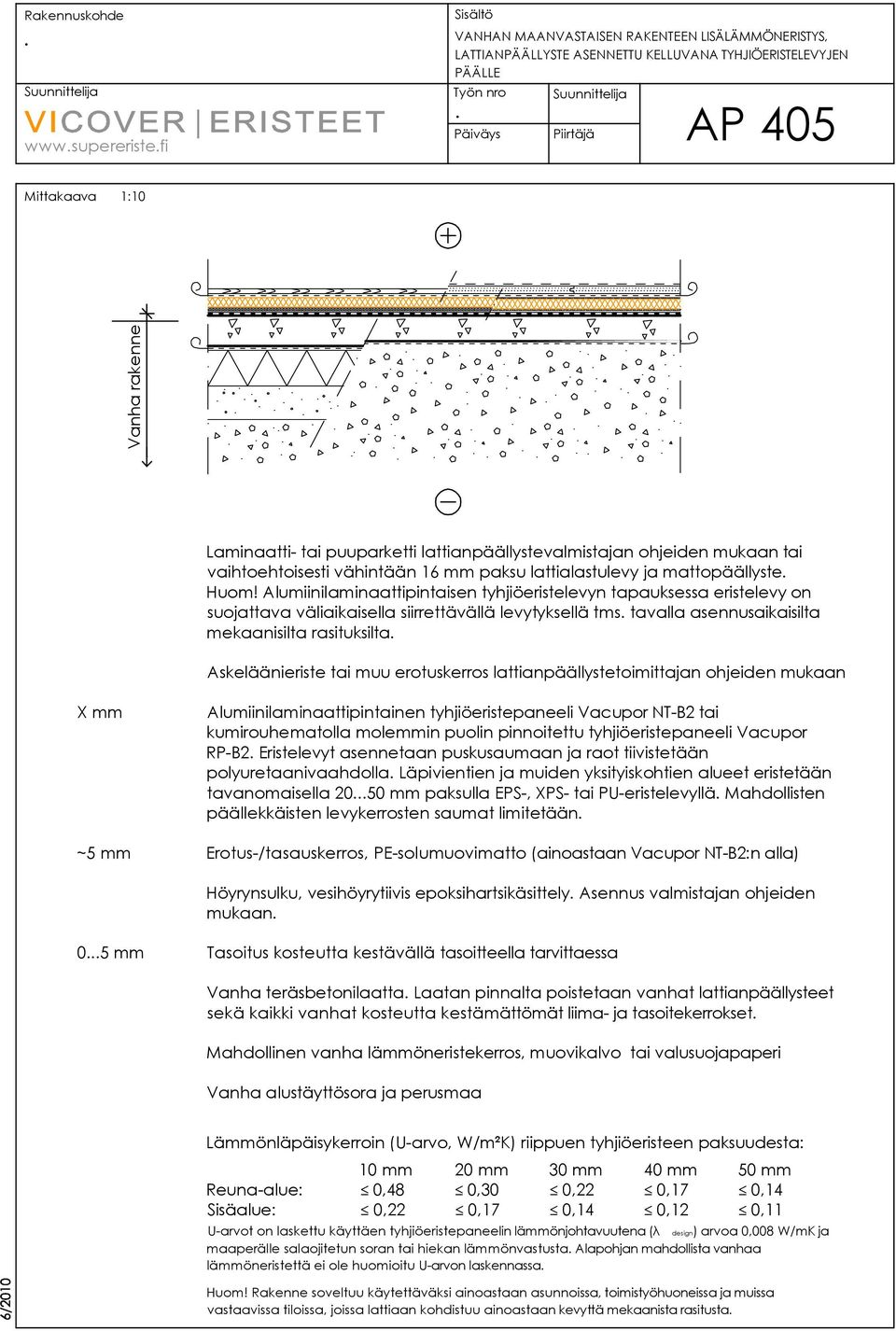

10 wwwsupereristefi VANHAN MAANVASTAISEN RAKENTEEN LISÄLÄMMÖNERISTYS, LATTIANPÄÄLLYSTE ASENNETTU KELLUVANA TYHJIÖERISTELEVYJEN PÄÄLLE AP 405 Laminaatti- tai puuparketti lattianpäällystevalmistajan ohjeiden mukaan tai vaihtoehtoisesti vähintään 16 mm paksu lattialastulevy ja mattopäällyste Huom! Alumiinilaminaattipintaisen tyhjiöeristelevyn tapauksessa eristelevy on suojattava väliaikaisella siirrettävällä levytyksellä tms tavalla asennusaikaisilta mekaanisilta rasituksilta Askeläänieriste tai muu erotuskerros lattianpäällystetoimittajan ohjeiden mukaan Alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 tai kumirouhematolla molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor RP-B2 Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 2050 mm paksulla EPS-, XPS- tai PU-eristelevyllä Mahdollisten päällekkäisten levykerrosten saumat limitetään ~5 mm Erotus-/tasauskerros, PE-solumuovimatto (ainoastaan Vacupor NT-B2:n alla) Höyrynsulku, vesihöyrytiivis epoksihartsikäsittely Asennus valmistajan ohjeiden mukaan 05 mm Tasoitus kosteutta kestävällä tasoitteella tarvittaessa Vanha teräsbetonilaatta Laatan pinnalta poistetaan vanhat lattianpäällysteet sekä kaikki vanhat kosteutta kestämättömät liima- ja tasoitekerrokset Mahdollinen vanha lämmöneristekerros, muovikalvo tai valusuojapaperi Vanha alustäyttösora ja perusmaa Lämmönläpäisykerroin (U-arvo, W/m!K) riippuen tyhjiöeristeen paksuudesta: 10 mm 20 mm 30 mm 40 mm 50 mm Reuna-alue: # 0,48 # 0,30 # 0,22 # 0,17 # 0,14 Sisäalue: # 0,22 # 0,17 # 0,14 # 0,12 # 0,11 U-arvot on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena (" design) arvoa 0,008 W/mK ja maaperälle salaojitetun soran tai hiekan lämmönvastusta Alapohjan mahdollista vanhaa lämmöneristettä ei ole huomioitu U-arvon laskennassa Huom! Rakenne soveltuu käytettäväksi ainoastaan asunnoissa, toimistyöhuoneissa ja muissa vastaavissa tiloissa, joissa lattiaan kohdistuu ainoastaan kevyttä mekaanista rasitusta

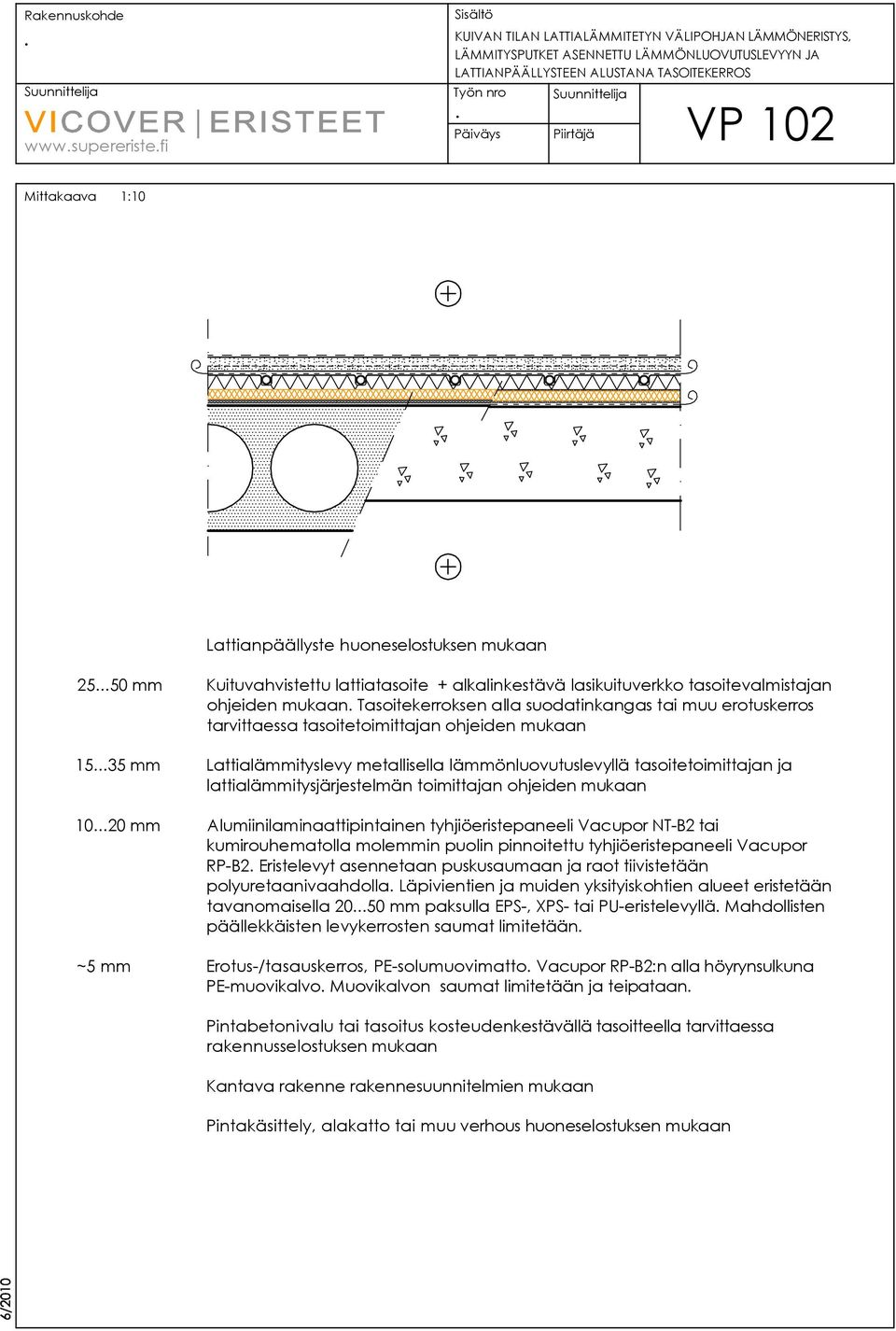

11 wwwsupereristefi KUIVAN TILAN LATTIALÄMMITETYN VÄLIPOHJAN LÄMMÖNERISTYS, LÄMMITYSPUTKET ASENNETTU LÄMMÖNLUOVUTUSLEVYYN JA LATTIANPÄÄLLYSTEEN ALUSTANA TASOITEKERROS VP 102 Lattianpäällyste huoneselostuksen mukaan 2550 mm Kuituvahvistettu lattiatasoite + alkalinkestävä lasikuituverkko tasoitevalmistajan ohjeiden mukaan Tasoitekerroksen alla suodatinkangas tai muu erotuskerros tarvittaessa tasoitetoimittajan ohjeiden mukaan 1535 mm Lattialämmityslevy metallisella lämmönluovutuslevyllä tasoitetoimittajan ja lattialämmitysjärjestelmän toimittajan ohjeiden mukaan 1020 mm Alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 tai kumirouhematolla molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor RP-B2 Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 2050 mm paksulla EPS-, XPS- tai PU-eristelevyllä Mahdollisten päällekkäisten levykerrosten saumat limitetään ~5 mm Erotus-/tasauskerros, PE-solumuovimatto Vacupor RP-B2:n alla höyrynsulkuna PE-muovikalvo Muovikalvon saumat limitetään ja teipataan Pintabetonivalu tai tasoitus kosteudenkestävällä tasoitteella tarvittaessa rakennusselostuksen mukaan Kantava rakenne rakennesuunnitelmien mukaan Pintakäsittely, alakatto tai muu verhous huoneselostuksen mukaan

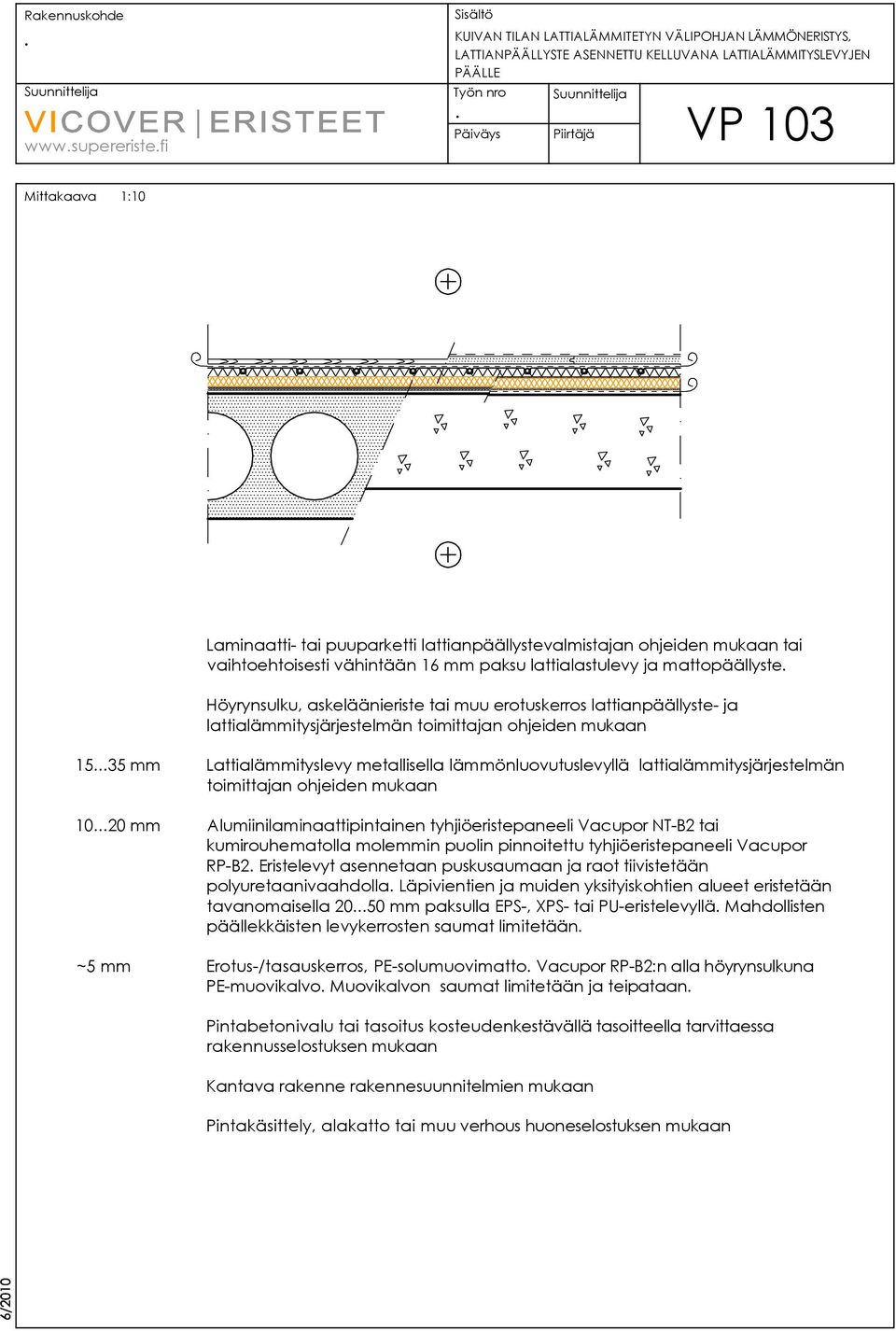

12 wwwsupereristefi KUIVAN TILAN LATTIALÄMMITETYN VÄLIPOHJAN LÄMMÖNERISTYS, LATTIANPÄÄLLYSTE ASENNETTU KELLUVANA LATTIALÄMMITYSLEVYJEN PÄÄLLE VP 103 Laminaatti- tai puuparketti lattianpäällystevalmistajan ohjeiden mukaan tai vaihtoehtoisesti vähintään 16 mm paksu lattialastulevy ja mattopäällyste Höyrynsulku, askeläänieriste tai muu erotuskerros lattianpäällyste- ja lattialämmitysjärjestelmän toimittajan ohjeiden mukaan 1535 mm Lattialämmityslevy metallisella lämmönluovutuslevyllä lattialämmitysjärjestelmän toimittajan ohjeiden mukaan 1020 mm Alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 tai kumirouhematolla molemmin puolin pinnoitettu tyhjiöeristepaneeli Vacupor RP-B2 Eristelevyt asennetaan puskusaumaan ja raot tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 2050 mm paksulla EPS-, XPS- tai PU-eristelevyllä Mahdollisten päällekkäisten levykerrosten saumat limitetään ~5 mm Erotus-/tasauskerros, PE-solumuovimatto Vacupor RP-B2:n alla höyrynsulkuna PE-muovikalvo Muovikalvon saumat limitetään ja teipataan Pintabetonivalu tai tasoitus kosteudenkestävällä tasoitteella tarvittaessa rakennusselostuksen mukaan Kantava rakenne rakennesuunnitelmien mukaan Pintakäsittely, alakatto tai muu verhous huoneselostuksen mukaan

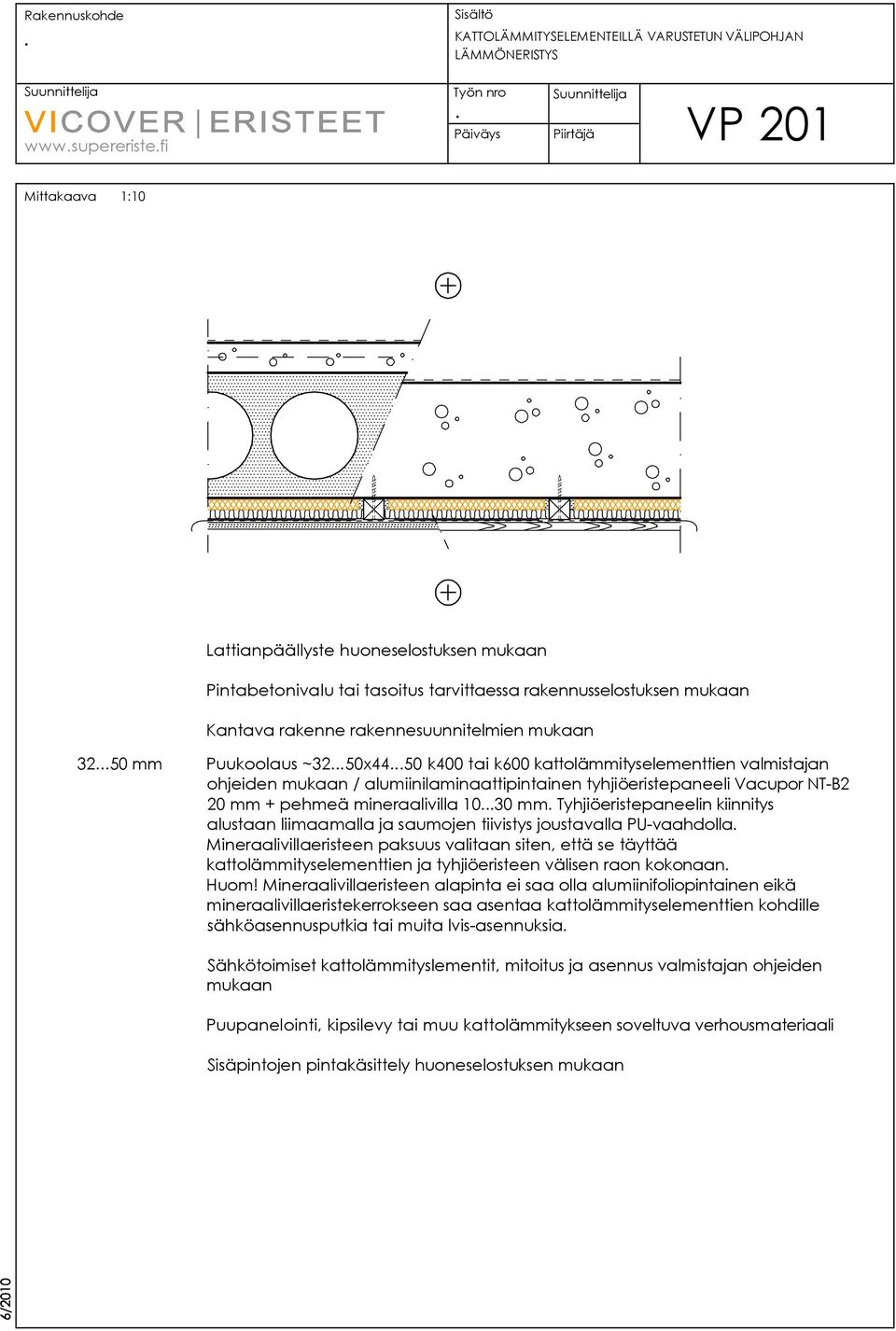

13 KATTOLÄMMITYSELEMENTEILLÄ VARUSTETUN VÄLIPOHJAN LÄMMÖNERISTYS wwwsupereristefi VP 201 Lattianpäällyste huoneselostuksen mukaan Pintabetonivalu tai tasoitus tarvittaessa rakennusselostuksen mukaan Kantava rakenne rakennesuunnitelmien mukaan 3250 mm Puukoolaus ~3250x4450 k400 tai k600 kattolämmityselementtien valmistajan ohjeiden mukaan / alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 20 mm + pehmeä mineraalivilla 1030 mm Tyhjiöeristepaneelin kiinnitys alustaan liimaamalla ja saumojen tiivistys joustavalla PU-vaahdolla Mineraalivillaeristeen paksuus valitaan siten, että se täyttää kattolämmityselementtien ja tyhjiöeristeen välisen raon kokonaan Huom! Mineraalivillaeristeen alapinta ei saa olla alumiinifoliopintainen eikä mineraalivillaeristekerrokseen saa asentaa kattolämmityselementtien kohdille sähköasennusputkia tai muita lvis-asennuksia Sähkötoimiset kattolämmityslementit, mitoitus ja asennus valmistajan ohjeiden mukaan Puupanelointi, kipsilevy tai muu kattolämmitykseen soveltuva verhousmateriaali Sisäpintojen pintakäsittely huoneselostuksen mukaan

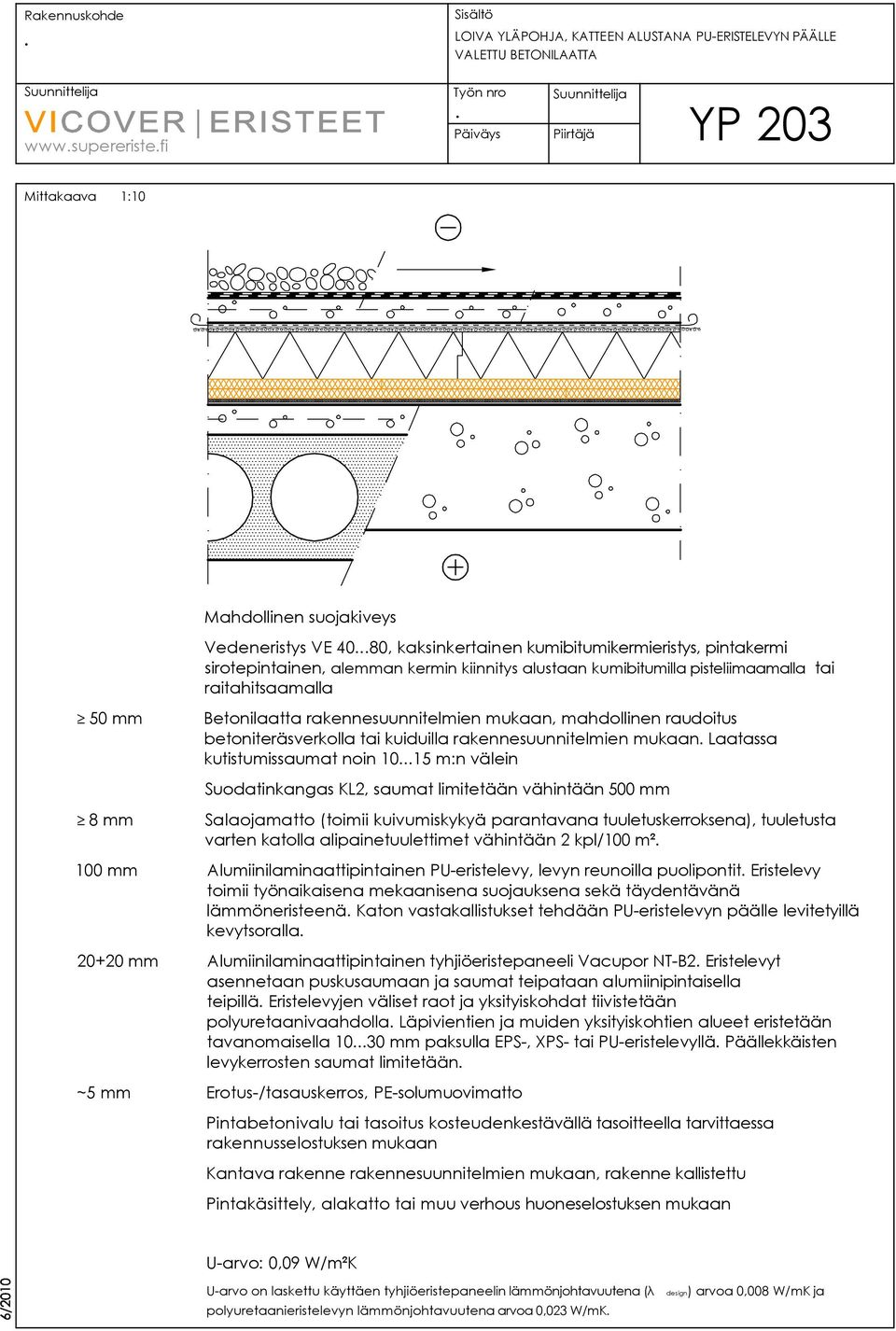

14 LOIVA YLÄPOHJA, KATTEEN ALUSTANA PU-ERISTELEVYN PÄÄLLE VALETTU BETONILAATTA wwwsupereristefi YP 203 Mahdollinen suojakiveys Vedeneristys VE 4080, kaksinkertainen kumibitumikermieristys, pintakermi sirotepintainen, alemman kermin kiinnitys alustaan kumibitumilla pisteliimaamalla tai raitahitsaamalla! 50 mm Betonilaatta rakennesuunnitelmien mukaan, mahdollinen raudoitus betoniteräsverkolla tai kuiduilla rakennesuunnitelmien mukaan Laatassa kutistumissaumat noin 1015 m:n välein Suodatinkangas KL2, saumat limitetään vähintään 500 mm! 8 mm Salaojamatto (toimii kuivumiskykyä parantavana tuuletuskerroksena), tuuletusta varten katolla alipainetuulettimet vähintään 2 kpl/100 m! 100 mm Alumiinilaminaattipintainen PU-eristelevy, levyn reunoilla puolipontit Eristelevy toimii työnaikaisena mekaanisena suojauksena sekä täydentävänä lämmöneristeenä Katon vastakallistukset tehdään PU-eristelevyn päälle levitetyillä kevytsoralla mm Alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 Eristelevyt asennetaan puskusaumaan ja saumat teipataan alumiinipintaisella teipillä Eristelevyjen väliset raot ja yksityiskohdat tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 1030 mm paksulla EPS-, XPS- tai PU-eristelevyllä Päällekkäisten levykerrosten saumat limitetään ~5 mm Erotus-/tasauskerros, PE-solumuovimatto Pintabetonivalu tai tasoitus kosteudenkestävällä tasoitteella tarvittaessa rakennusselostuksen mukaan Kantava rakenne rakennesuunnitelmien mukaan, rakenne kallistettu Pintakäsittely, alakatto tai muu verhous huoneselostuksen mukaan U-arvo: 0,09 W/m!K U-arvo on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena (" polyuretaanieristelevyn lämmönjohtavuutena arvoa 0,023 W/mK design) arvoa 0,008 W/mK ja

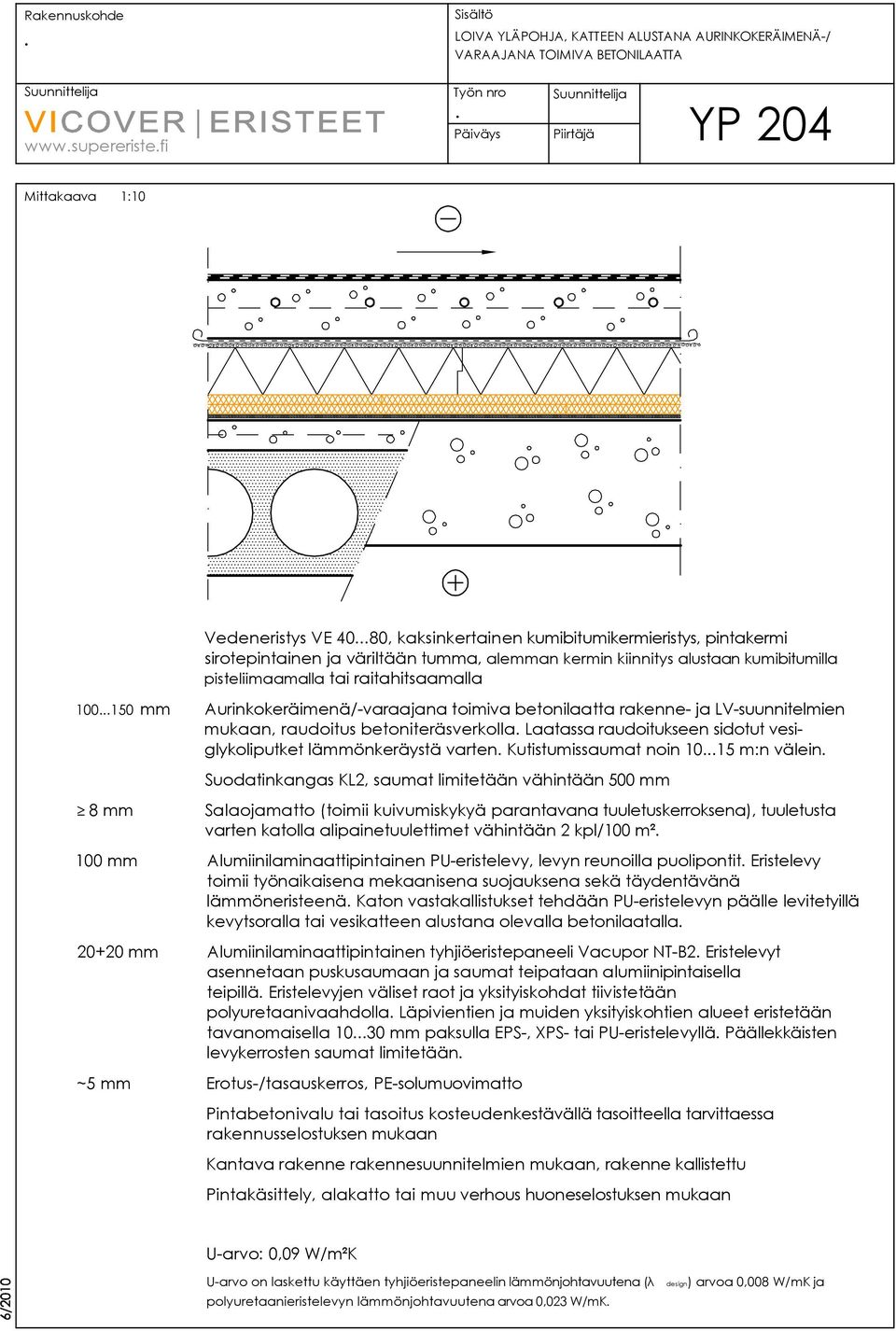

15 LOIVA YLÄPOHJA, KATTEEN ALUSTANA AURINKOKERÄIMENÄ-/ VARAAJANA TOIMIVA BETONILAATTA wwwsupereristefi YP 204 Vedeneristys VE 4080, kaksinkertainen kumibitumikermieristys, pintakermi sirotepintainen ja väriltään tumma, alemman kermin kiinnitys alustaan kumibitumilla pisteliimaamalla tai raitahitsaamalla mm Aurinkokeräimenä/-varaajana toimiva betonilaatta rakenne- ja LV-suunnitelmien mukaan, raudoitus betoniteräsverkolla Laatassa raudoitukseen sidotut vesiglykoliputket lämmönkeräystä varten Kutistumissaumat noin 1015 m:n välein Suodatinkangas KL2, saumat limitetään vähintään 500 mm! 8 mm Salaojamatto (toimii kuivumiskykyä parantavana tuuletuskerroksena), tuuletusta varten katolla alipainetuulettimet vähintään 2 kpl/100 m! 100 mm Alumiinilaminaattipintainen PU-eristelevy, levyn reunoilla puolipontit Eristelevy toimii työnaikaisena mekaanisena suojauksena sekä täydentävänä lämmöneristeenä Katon vastakallistukset tehdään PU-eristelevyn päälle levitetyillä kevytsoralla tai vesikatteen alustana olevalla betonilaatalla mm Alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 Eristelevyt asennetaan puskusaumaan ja saumat teipataan alumiinipintaisella teipillä Eristelevyjen väliset raot ja yksityiskohdat tiivistetään polyuretaanivaahdolla Läpivientien ja muiden yksityiskohtien alueet eristetään tavanomaisella 1030 mm paksulla EPS-, XPS- tai PU-eristelevyllä Päällekkäisten levykerrosten saumat limitetään ~5 mm Erotus-/tasauskerros, PE-solumuovimatto Pintabetonivalu tai tasoitus kosteudenkestävällä tasoitteella tarvittaessa rakennusselostuksen mukaan Kantava rakenne rakennesuunnitelmien mukaan, rakenne kallistettu Pintakäsittely, alakatto tai muu verhous huoneselostuksen mukaan U-arvo: 0,09 W/m!K U-arvo on laskettu käyttäen tyhjiöeristepaneelin lämmönjohtavuutena (" polyuretaanieristelevyn lämmönjohtavuutena arvoa 0,023 W/mK design) arvoa 0,008 W/mK ja

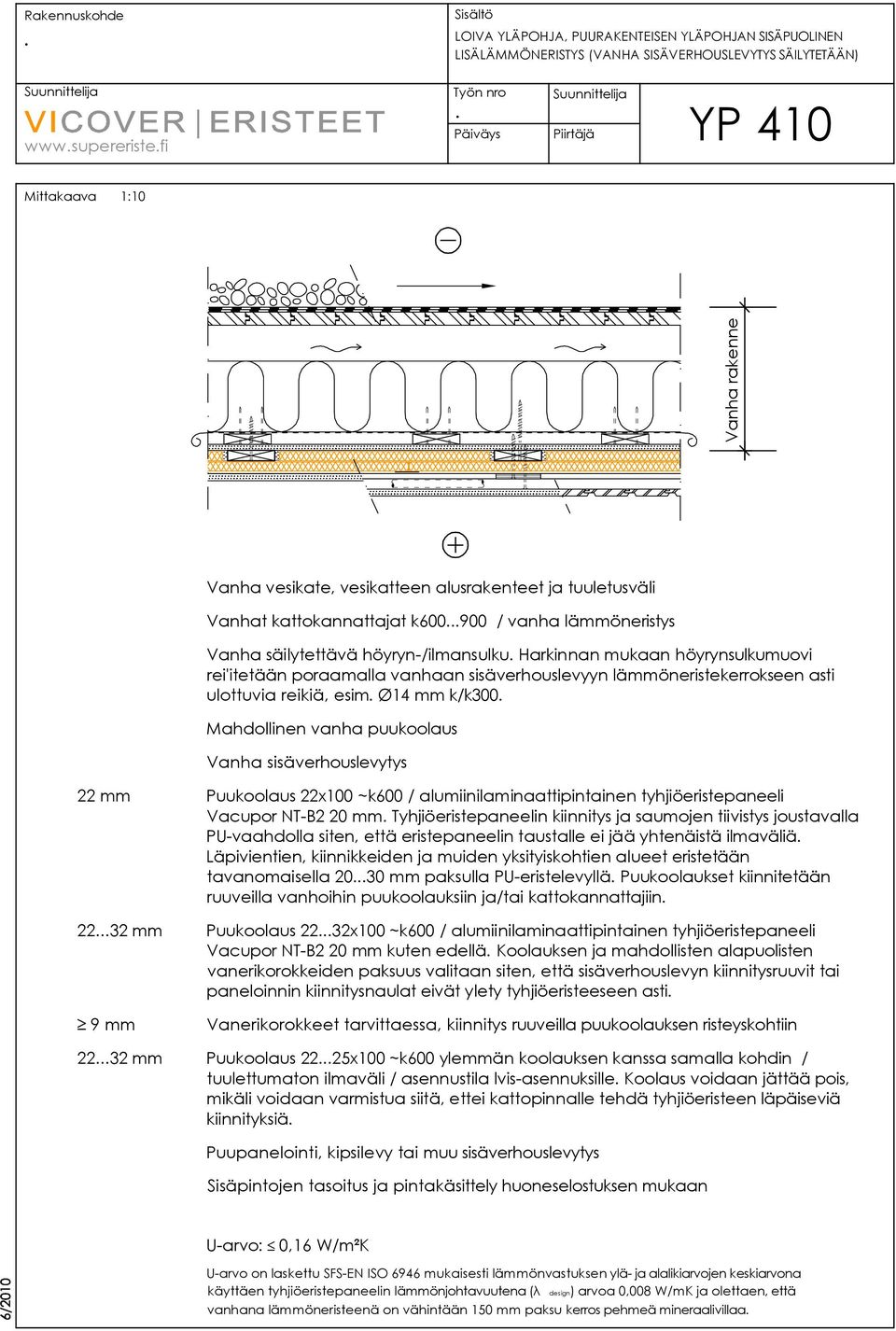

16 LOIVA YLÄPOHJA, PUURAKENTEISEN YLÄPOHJAN SISÄPUOLINEN LISÄLÄMMÖNERISTYS (VANHA SISÄVERHOUSLEVYTYS SÄILYTETÄÄN) wwwsupereristefi YP 410 Vanha vesikate, vesikatteen alusrakenteet ja tuuletusväli Vanhat kattokannattajat k / vanha lämmöneristys Vanha säilytettävä höyryn-/ilmansulku Harkinnan mukaan höyrynsulkumuovi rei'itetään poraamalla vanhaan sisäverhouslevyyn lämmöneristekerrokseen asti ulottuvia reikiä, esim Ø14 mm k/k300 Mahdollinen vanha puukoolaus Vanha sisäverhouslevytys 22 mm Puukoolaus 22x100 ~k600 / alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 20 mm Tyhjiöeristepaneelin kiinnitys ja saumojen tiivistys joustavalla PU-vaahdolla siten, että eristepaneelin taustalle ei jää yhtenäistä ilmaväliä Läpivientien, kiinnikkeiden ja muiden yksityiskohtien alueet eristetään tavanomaisella 2030 mm paksulla PU-eristelevyllä Puukoolaukset kiinnitetään ruuveilla vanhoihin puukoolauksiin ja/tai kattokannattajiin 2232 mm Puukoolaus 2232x100 ~k600 / alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 20 mm kuten edellä Koolauksen ja mahdollisten alapuolisten vanerikorokkeiden paksuus valitaan siten, että sisäverhouslevyn kiinnitysruuvit tai paneloinnin kiinnitysnaulat eivät ylety tyhjiöeristeeseen asti! 9 mm Vanerikorokkeet tarvittaessa, kiinnitys ruuveilla puukoolauksen risteyskohtiin 2232 mm Puukoolaus 2225x100 ~k600 ylemmän koolauksen kanssa samalla kohdin / tuulettumaton ilmaväli / asennustila lvis-asennuksille Koolaus voidaan jättää pois, mikäli voidaan varmistua siitä, ettei kattopinnalle tehdä tyhjiöeristeen läpäiseviä kiinnityksiä Puupanelointi, kipsilevy tai muu sisäverhouslevytys Sisäpintojen tasoitus ja pintakäsittely huoneselostuksen mukaan U-arvo: # 0,16 W/m!K U-arvo on laskettu SFS-EN ISO 6946 mukaisesti lämmönvastuksen ylä- ja alalikiarvojen keskiarvona käyttäen tyhjiöeristepaneelin lämmönjohtavuutena (" design) arvoa 0,008 W/mK ja olettaen, että vanhana lämmöneristeenä on vähintään 150 mm paksu kerros pehmeä mineraalivillaa

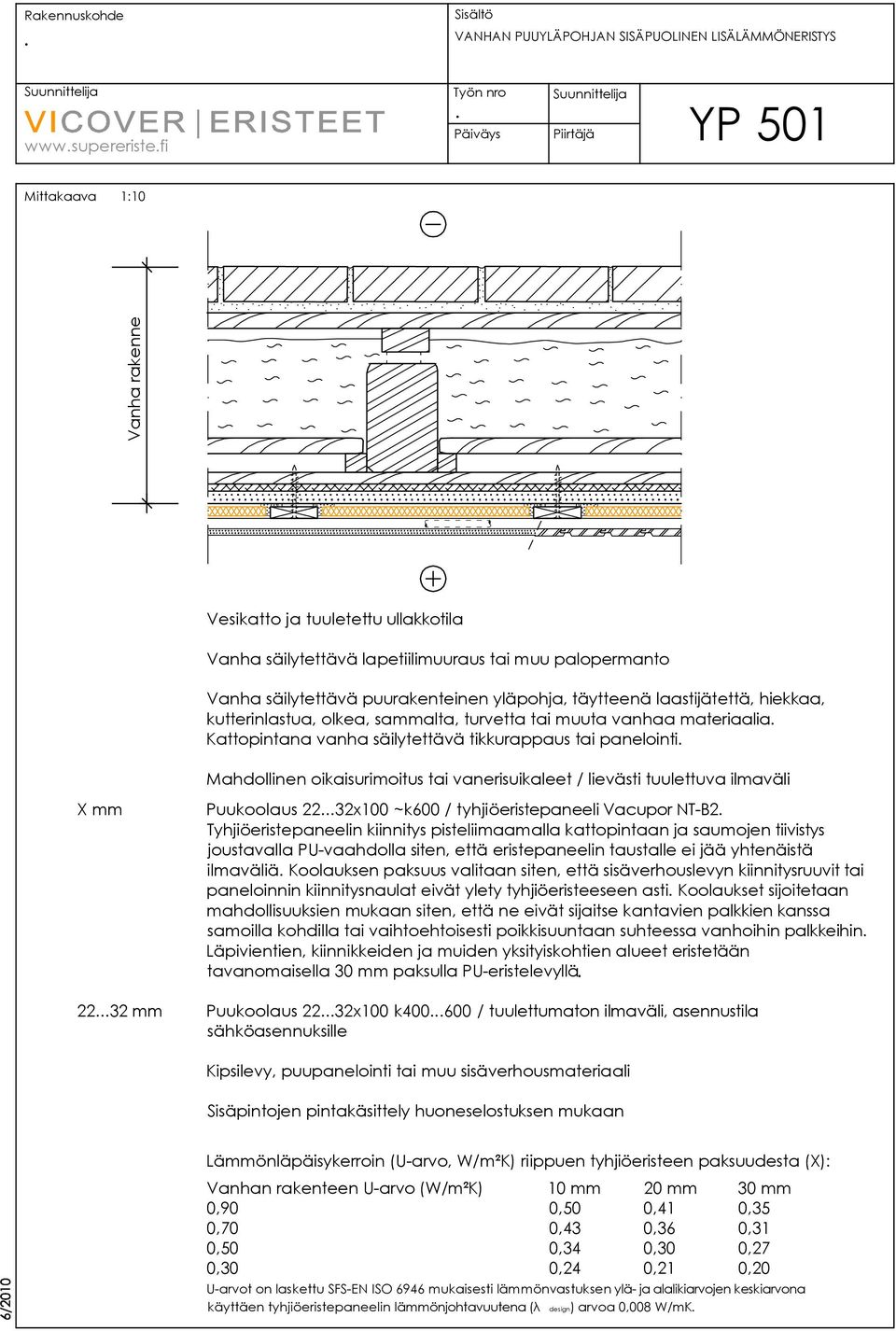

17 VANHAN PUUYLÄPOHJAN SISÄPUOLINEN LISÄLÄMMÖNERISTYS wwwsupereristefi YP 501 Vesikatto ja tuuletettu ullakkotila Vanha säilytettävä lapetiilimuuraus tai muu palopermanto Vanha säilytettävä puurakenteinen yläpohja, täytteenä laastijätettä, hiekkaa, kutterinlastua, olkea, sammalta, turvetta tai muuta vanhaa materiaalia Kattopintana vanha säilytettävä tikkurappaus tai panelointi Mahdollinen oikaisurimoitus tai vanerisuikaleet / lievästi tuulettuva ilmaväli Puukoolaus 2232x100 ~k600 / tyhjiöeristepaneeli Vacupor NT-B2 Tyhjiöeristepaneelin kiinnitys pisteliimaamalla kattopintaan ja saumojen tiivistys joustavalla PU-vaahdolla siten, että eristepaneelin taustalle ei jää yhtenäistä ilmaväliä Koolauksen paksuus valitaan siten, että sisäverhouslevyn kiinnitysruuvit tai paneloinnin kiinnitysnaulat eivät ylety tyhjiöeristeeseen asti Koolaukset sijoitetaan mahdollisuuksien mukaan siten, että ne eivät sijaitse kantavien palkkien kanssa samoilla kohdilla tai vaihtoehtoisesti poikkisuuntaan suhteessa vanhoihin palkkeihin Läpivientien, kiinnikkeiden ja muiden yksityiskohtien alueet eristetään tavanomaisella 30 mm paksulla PU-eristelevyllä 2232 mm Puukoolaus 2232x100 k / tuulettumaton ilmaväli, asennustila sähköasennuksille Kipsilevy, puupanelointi tai muu sisäverhousmateriaali Sisäpintojen pintakäsittely huoneselostuksen mukaan Lämmönläpäisykerroin (U-arvo, W/m!K) riippuen tyhjiöeristeen paksuudesta (X): Vanhan rakenteen U-arvo (W/m!K) 10 mm 20 mm 30 mm 0,90 0,50 0,41 0,35 0,70 0,43 0,36 0,31 0,50 0,34 0,30 0,27 0,30 0,24 0,21 0,20 U-arvot on laskettu SFS-EN ISO 6946 mukaisesti lämmönvastuksen ylä- ja alalikiarvojen keskiarvona käyttäen tyhjiöeristepaneelin lämmönjohtavuutena (" design) arvoa 0,008 W/mK

18 VANHAN BETONIRAKENTEISEN YLÄPOHJAN SISÄPUOLINEN LISÄLÄMMÖNERISTYS, KATTOPINNAT LEVYTETTY TAI PANELOITU wwwsupereristefi YP 601 Vesikatto ja tuuletettu ullakkotila tai esimerkiksi vedeneristetty pihakansirakenne vedeneristeineen (Huom! Tuulettumattoman vesikattorakenteen tapauksessa vedeneristeen alapuolinen rakenne on tuuletettava) Vanha teräsbetonirakenteinen kaksois- tai alalaattapalkisto tai muu betonirakenne Laatan alapinnan mahdolliset betonivauriot korjataan, aukot paikataan ja isot epätasaisuudet oikaistaan Vanhat kosteutta kestämättömät tasoite- ja maalikerrokset poistetaan Puukoolaus 2232x100 ~k600 / tyhjiöeristepaneeli Vacupor NT-B2 Tyhjiöeristepaneelin kiinnitys pisteliimaamalla kattopintaan ja saumojen tiivistys joustavalla PU-vaahdolla Koolauksen paksuus valitaan siten, että sisäverhouslevyn kiinnitysruuvit tai paneloinnin kiinnitysnaulat eivät ylety tyhjiöeristeeseen asti Koolaukset sijoitetaan mahdollisuuksien mukaan siten, että ne eivät sijaitse kantavien palkkien kanssa samoilla kohdilla tai vaihtoehtoisesti poikkisuuntaan suhteessa vanhoihin palkkeihin Läpivientien, kiinnikkeiden ja muiden yksityiskohtien alueet eristetään tavanomaisella 30 mm paksulla PU-eristelevyllä 2232 mm Puukoolaus 2232x100 k / tuulettumaton ilmaväli, asennustila sähköasennuksille Kipsilevy, puupanelointi tai muu sisäverhousmateriaali Sisäpintojen pintakäsittely huoneselostuksen mukaan Lämmönläpäisykerroin (U-arvo, W/m!K) riippuen tyhjiöeristeen paksuudesta (X): Vanhan rakenteen U-arvo (W/m!K) 10 mm 20 mm 30 mm 0,90 0,50 0,41 0,35 0,70 0,43 0,36 0,31 0,50 0,34 0,30 0,27 0,30 0,24 0,21 0,20 U-arvot on laskettu SFS-EN ISO 6946 mukaisesti lämmönvastuksen ylä- ja alalikiarvojen keskiarvona käyttäen tyhjiöeristepaneelin lämmönjohtavuutena (" design) arvoa 0,008 W/mK

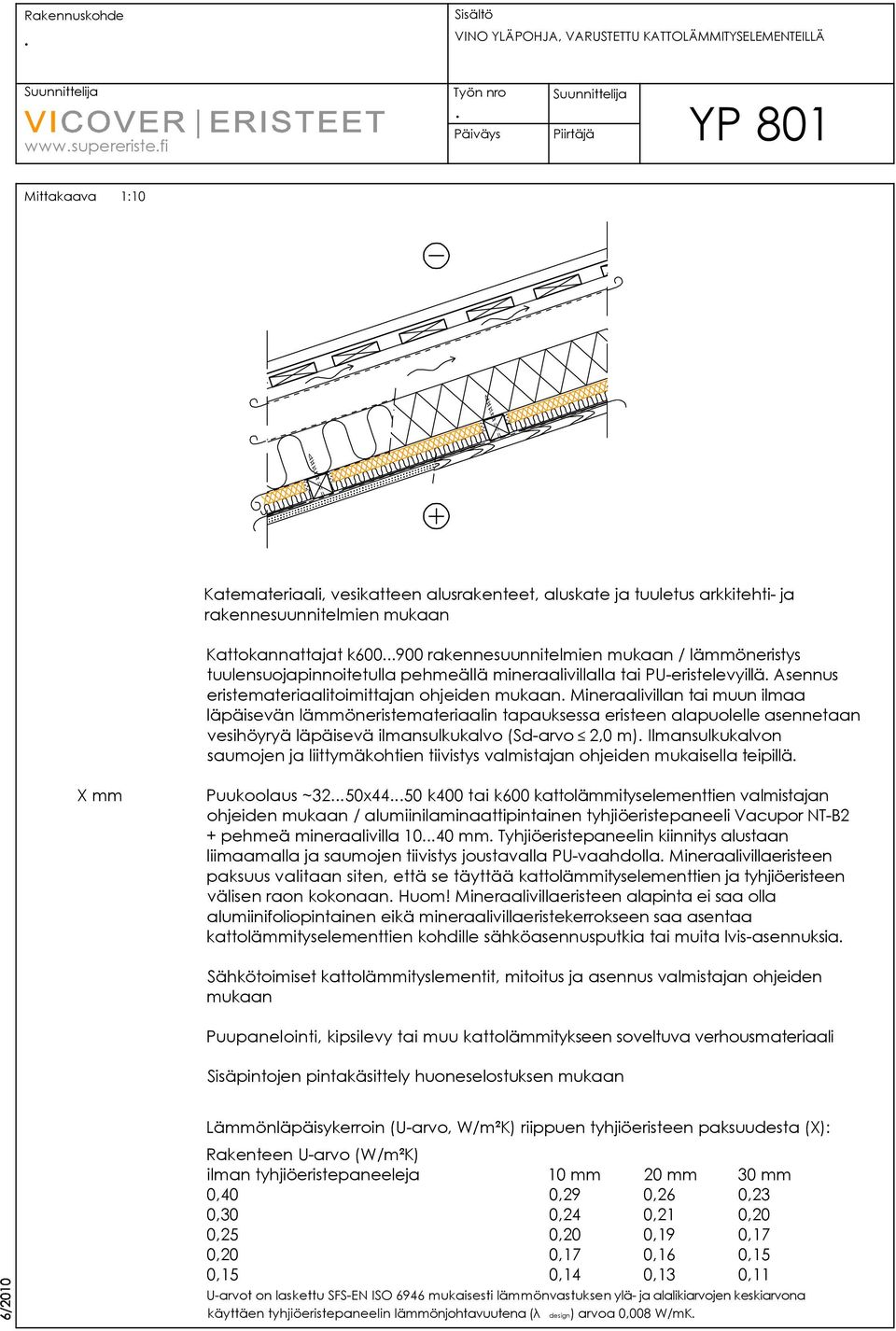

19 VINO YLÄPOHJA, VARUSTETTU KATTOLÄMMITYSELEMENTEILLÄ wwwsupereristefi YP 801 Katemateriaali, vesikatteen alusrakenteet, aluskate ja tuuletus arkkitehti- ja rakennesuunnitelmien mukaan Kattokannattajat k rakennesuunnitelmien mukaan / lämmöneristys tuulensuojapinnoitetulla pehmeällä mineraalivillalla tai PU-eristelevyillä Asennus eristemateriaalitoimittajan ohjeiden mukaan Mineraalivillan tai muun ilmaa läpäisevän lämmöneristemateriaalin tapauksessa eristeen alapuolelle asennetaan vesihöyryä läpäisevä ilmansulkukalvo (Sd-arvo # 2,0 m) Ilmansulkukalvon saumojen ja liittymäkohtien tiivistys valmistajan ohjeiden mukaisella teipillä Puukoolaus ~3250x4450 k400 tai k600 kattolämmityselementtien valmistajan ohjeiden mukaan / alumiinilaminaattipintainen tyhjiöeristepaneeli Vacupor NT-B2 + pehmeä mineraalivilla 1040 mm Tyhjiöeristepaneelin kiinnitys alustaan liimaamalla ja saumojen tiivistys joustavalla PU-vaahdolla Mineraalivillaeristeen paksuus valitaan siten, että se täyttää kattolämmityselementtien ja tyhjiöeristeen välisen raon kokonaan Huom! Mineraalivillaeristeen alapinta ei saa olla alumiinifoliopintainen eikä mineraalivillaeristekerrokseen saa asentaa kattolämmityselementtien kohdille sähköasennusputkia tai muita lvis-asennuksia Sähkötoimiset kattolämmityslementit, mitoitus ja asennus valmistajan ohjeiden mukaan Puupanelointi, kipsilevy tai muu kattolämmitykseen soveltuva verhousmateriaali Sisäpintojen pintakäsittely huoneselostuksen mukaan Lämmönläpäisykerroin (U-arvo, W/m!K) riippuen tyhjiöeristeen paksuudesta (X): Rakenteen U-arvo (W/m!K) ilman tyhjiöeristepaneeleja 10 mm 20 mm 30 mm 0,40 0,29 0,26 0,23 0,30 0,24 0,21 0,20 0,25 0,20 0,19 0,17 0,20 0,17 0,16 0,15 0,15 0,14 0,13 0,11 U-arvot on laskettu SFS-EN ISO 6946 mukaisesti lämmönvastuksen ylä- ja alalikiarvojen keskiarvona käyttäen tyhjiöeristepaneelin lämmönjohtavuutena (" design) arvoa 0,008 W/mK
