56 RM-1 71 KUUSAMON KAUPUNKI RUKAJÄRVEN KYLÄ RUKAN ASEMAKAAVA ASEMAPIIRROS 1:500 ARK 100

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "56 RM-1 71 KUUSAMON KAUPUNKI RUKAJÄRVEN KYLÄ RUKAN ASEMAKAAVA ASEMAPIIRROS 1:500 ARK 100"

Transkriptio

1 s 93 m KUUSAMON KAUPUNKI RUKAJÄRVEN KYLÄ RUKAN ASEMAKAAVA ASEMAPIIRROS 1:500 1 ET KORTTELI 56, TONTTI 1 PINTA-ALA NOIN = 3520 M2 RAKENNUSOIKEUS 493,0 kem2 KERROSLUKU I u1/2 p p sp 88 p 1200 sr 56 RM-1 71 I 1/ M sr M2 AUTOKATOS TALO D 160 VAR AUTOKATOS 1 VAR TALO B : =970 M M2 TALO A M TALO C sp TALO C 103 M2 PARVI 103 M2 380 M3 TALO D YLÄKERTA 133,5 M2 26,5 M2 160 M2 520 M3 AUTOKATOS / VARASTO 2 POHJA 22 M2 50 M3 TALO A,B,KATOS M2 TALO C,D,KATOS M2 503 M / 19:51 sp 46 KESÄJÄRVENTIE 295 ASEMAPIIRROS 1:500 ARK

2 14500 SOKKELI TL 12x12 12x14 12x x12 TL3 9x6 TL3 LÖ MH LO7 PESU O8 PUKU 12x12 VILPOLA O9 WC WC O7 IO9 KE APK O7 O8 ET TK L/U NAULAKKO LO10 UO10 1 HORMI: 1 TAKKA TAKKA RUOK TUPA 15x16 KUISTI 15x16 O9 O9 MH MH TL3 9x12 9x12 TL SOKKELI RAKENNUKSESSA KONEELLINEN ILMANVAIHTO JA LÄMMÖN TALTEENOTTO ERILLISEN IV-SUUNNITELMAN MUKAAN YLÄKERTA 133,5 M2 26,5 M2 160,0 M2 520 M3 POHJAPIIRUSTUS 1:100 - ARK 104

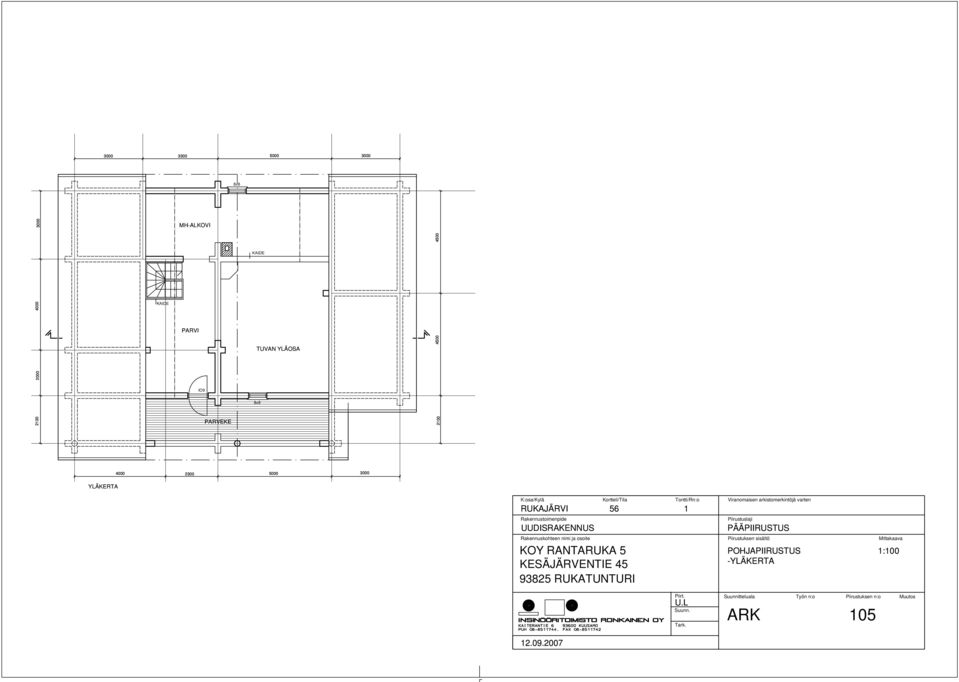

3 x KAIDE MH-ALKOVI PARVI IO9 PARVEKE KAIDE TUVAN YLÄOSA 8x YLÄKERTA POHJAPIIRUSTUS 1:100 -YLÄKERTA ARK 105

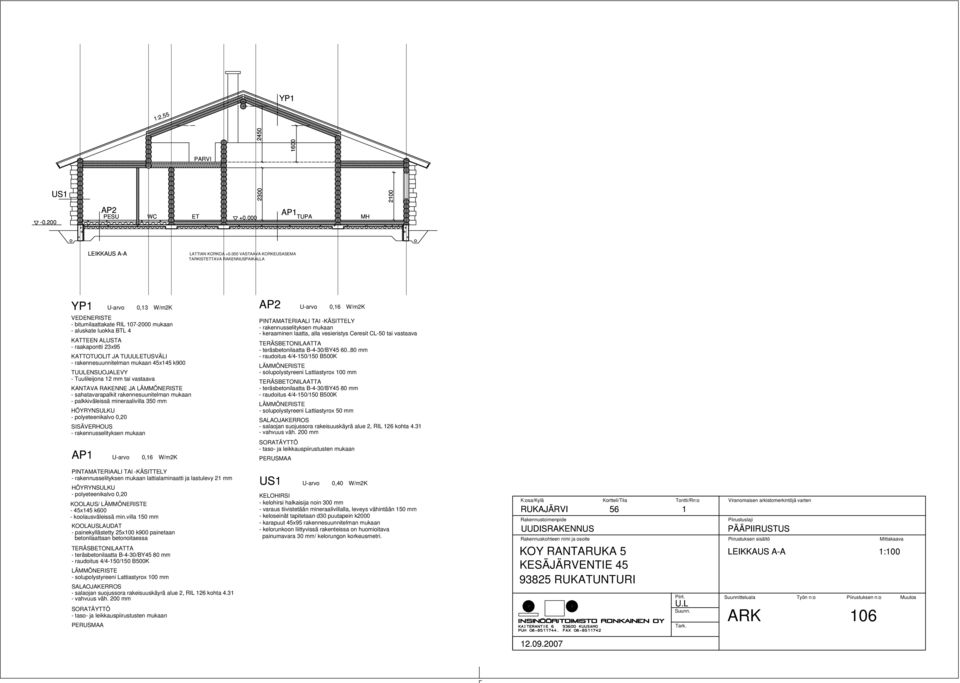

4 YP1 1:2, US1 AP2 PARVI AP1 PESU WC ET TUPA MH LEIKKAUS A-A LATTIAN KORKOA VASTAAVA KORKEUSASEMA TARKISTETTAVA RAKENNUSPAIKALLA YP1 U-arvo VEDENERISTE - bitumilaattakate RIL mukaan - aluskate luokka BTL 4 KATTEEN ALUSTA - raakapontti 23x95 KATTOTUOLIT JA TUUULETUSVÄLI - rakennesuunnitelman mukaan 45x145 k900 KANTAVA RAKENNE JA LÄMMÖNERISTE - sahatavarapalkit rakennesuunitelman mukaan - palkkiväleissä mineraalivilla 350 mm HÖYRYNSULKU - polyeteenikalvo 0,20 SISÄVERHOUS - rakennusselityksen mukaan 0,13 W/m2K TUULENSUOJALEVY - Tuulileijona 12 mm tai vastaava AP1 U-arvo 0,16 W/m2K PINTAMATERIAALI TAI -KÄSITTELY - rakennusselityksen mukaan lattialaminaatti ja lastulevy 21 mm HÖYRYNSULKU - polyeteenikalvo 0,20 KOOLAUS/ LÄMMÖNERISTE - 45x145 k600 - koolausväleissä min.villa 150 mm KOOLAUSLAUDAT - painekyllästetty 25x100 k900 painetaan betonilaattaan betonoitaessa TERÄSBETONILAATTA - teräsbetonilaatta B-4-30/BY45 80 mm - raudoitus 4/4-150/150 B500K LÄMMÖNERISTE - solupolystyreeni Lattiastyrox 100 mm SALAOJAKERROS - salaojan suojussora rakeisuuskäyrä alue 2, RIL 126 kohta vahvuus väh. 200 mm SORATÄYTTÖ - taso- ja leikkauspiirustusten mukaan PERUSMAA AP2 U-arvo 0,16 W/m2K PINTAMATERIAALI TAI -KÄSITTELY - rakennusselityksen mukaan - keraaminen laatta, alla vesieristys Ceresit CL-50 tai vastaava TERÄSBETONILAATTA - teräsbetonilaatta B-4-30/BY mm - raudoitus 4/4-150/150 B500K LÄMMÖNERISTE - solupolystyreeni Lattiastyrox 100 mm TERÄSBETONILAATTA - teräsbetonilaatta B-4-30/BY45 80 mm - raudoitus 4/4-150/150 B500K LÄMMÖNERISTE - solupolystyreeni Lattiastyrox 50 mm SALAOJAKERROS - salaojan suojussora rakeisuuskäyrä alue 2, RIL 126 kohta vahvuus väh. 200 mm SORATÄYTTÖ - taso- ja leikkauspiirustusten mukaan PERUSMAA US1 U-arvo 0,40 W/m2K KELOHIRSI - kelohirsi halkaisija noin 300 mm - varaus tiivistetään mineraalivillalla, leveys vähintään 150 mm - keloseinät tapitetaan d30 puutapein k karapuut 45x95 rakennesuunnitelman mukaan - kelorunkoon liittyvissä rakenteissa on huomioitava painumavara 30 mm/ kelorungon korkeusmetri. LEIKKAUS A-A 1:100 ARK 106

5 PÄÄTY KOILLISEEN JULKISIVUMATERIAALIT 1 PALAHUOPAKATE, MUSTA 2 RÄYSTÄSLAUDAT KELOA 3 KELO 4 BETONISOKKELI 5 IKKUNAT JA ULKO-OVET KUULTOKÄSITELLYT PÄÄTY LOUNAASEEN JULKISIVUJA 1:100 ARK 107

6 SIVU LUOTEESEEN JULKISIVUMATERIAALIT 1 PALAHUOPAKATE, MUSTA 2 RÄYSTÄSLAUDAT KELOA 3 KELO 4 BETONISOKKELI 5 IKKUNAT JA ULKO-OVET KUULTOKÄSITELLYT SIVU KAAKKOON 3 4 JULKISIVUJA 1:100 ARK 108
