CLT-rakentamisen yleisperiaatteet

Save this PDF as:
 WORD  PNG  TXT  JPG

Koko: px
Aloita esitys sivulta:

Download "CLT-rakentamisen yleisperiaatteet"

Transkriptio

1 2.1 Ulkoseinä - Mineraalivillaeristys Koolaus (välirakenne eristystasossa) CLT-välipohjalevy Saumanauhat - eriste (mineraalivilla) - CLT-seinälevy - vaakalaudoitus - rimoitus - tuulensuojalevy CLT-seinälevy Raskaille julkisivuille on tehtävä lujuuslaskelmat (omapaino ja tuulikuormat), joiden mukaan rimoitus mitoitetaan. Huolehdittava riittävästä taustan tuuletuksesta (rimoitus). Tuuli-/vesieristyksen taso suunnitellaan julkisivun rakenteen mukaan.

2 1-2 - K E R R O K S I S E T R A K E N N U K S E T Tammikuu Ulkoseinä - Mineraalivillaeristys Käytäntö

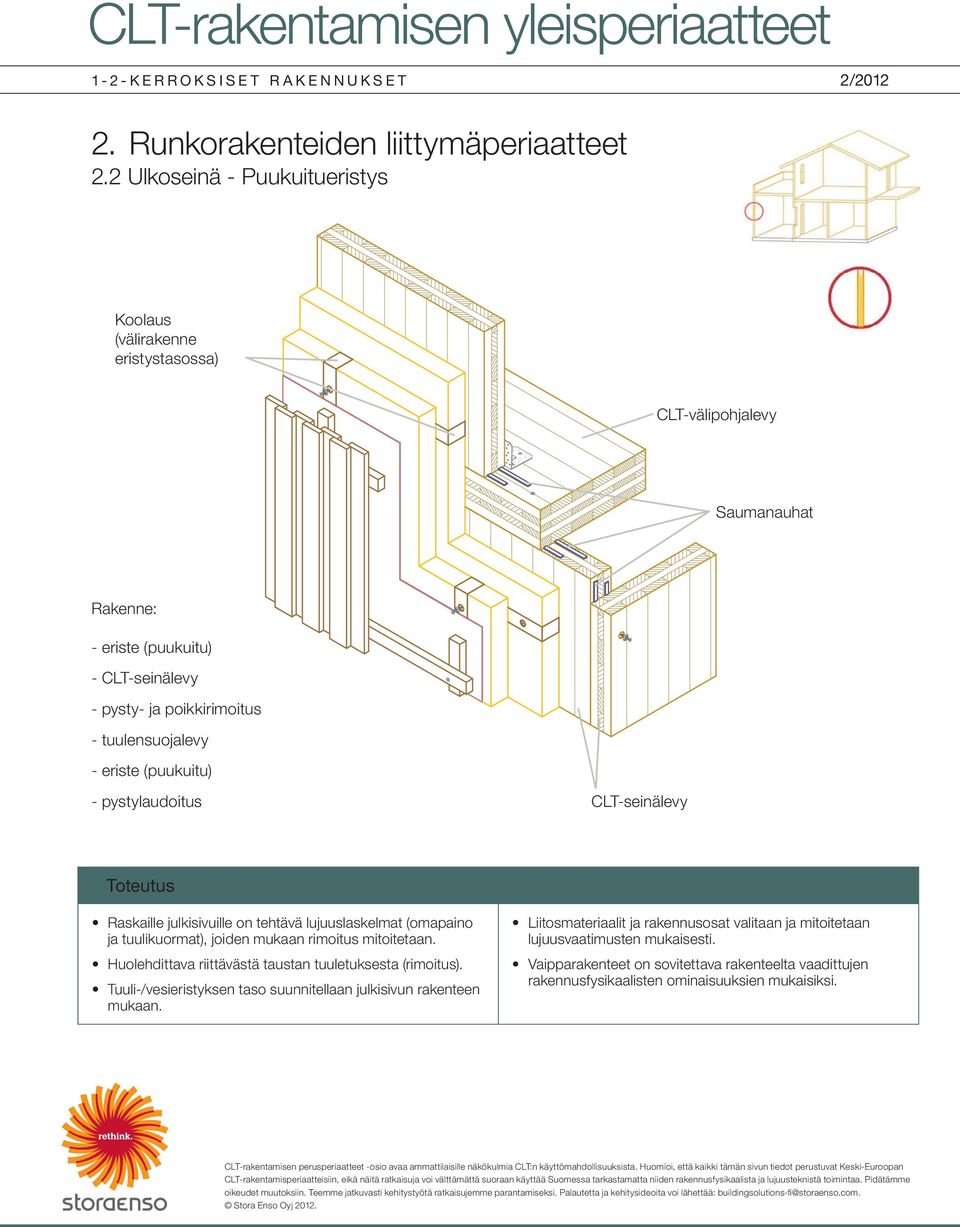

3 2.2 Ulkoseinä - Puukuitueristys Koolaus (välirakenne eristystasossa) CLT-välipohjalevy Saumanauhat - eriste (puukuitu) - CLT-seinälevy - pysty- ja poikkirimoitus - tuulensuojalevy - eriste (puukuitu) - pystylaudoitus CLT-seinälevy Raskaille julkisivuille on tehtävä lujuuslaskelmat (omapaino ja tuulikuormat), joiden mukaan rimoitus mitoitetaan. Huolehdittava riittävästä taustan tuuletuksesta (rimoitus). Tuuli-/vesieristyksen taso suunnitellaan julkisivun rakenteen mukaan.

4 2.3 Ulkoseinä - Puukuitueristys CLT-välipohjalevy Saumanauhat - CLT-seinälevy - eriste (puukuitu) - eriste (puukuitu) - rappaus (sis. tukirakenteet) CLT-seinälevy Roiskevedeltä suojattava alue tehdään vaatimusten mukaan (XPS-eriste). Rappauksen rakennusfysikaaliset ominaisuudet seinärakenteen mukaan. Rappauksen reunat suojataan soveltuvalla tavalla.

5 1-2 - K E R R O K S I S E T R A K E N N U K S E T Tammikuu Ulkoseinä Käytäntö

6 2.5 Ulkoseinä - Puukuitueristys Koolaus ohutuumapalkista CLT-välipohjalevy Saumanauhat - CLT-seinälevy - eriste (puukuitu) - eriste (puukuitu) - tuulensuojalevy - rimoitus - vaakalaudoitus CLT-seinälevy Raskaille julkisivuille on tehtävä lujuuslaskelmat (paino ja tuulikuormat), joiden mukaan rimoitus mitoitetaan. Huolehdittava riittävästä taustan tuuletuksesta (rimoitus). Tuuli-/vesieristyksen taso suunnitellaan julkisivun rakenteen mukaan.

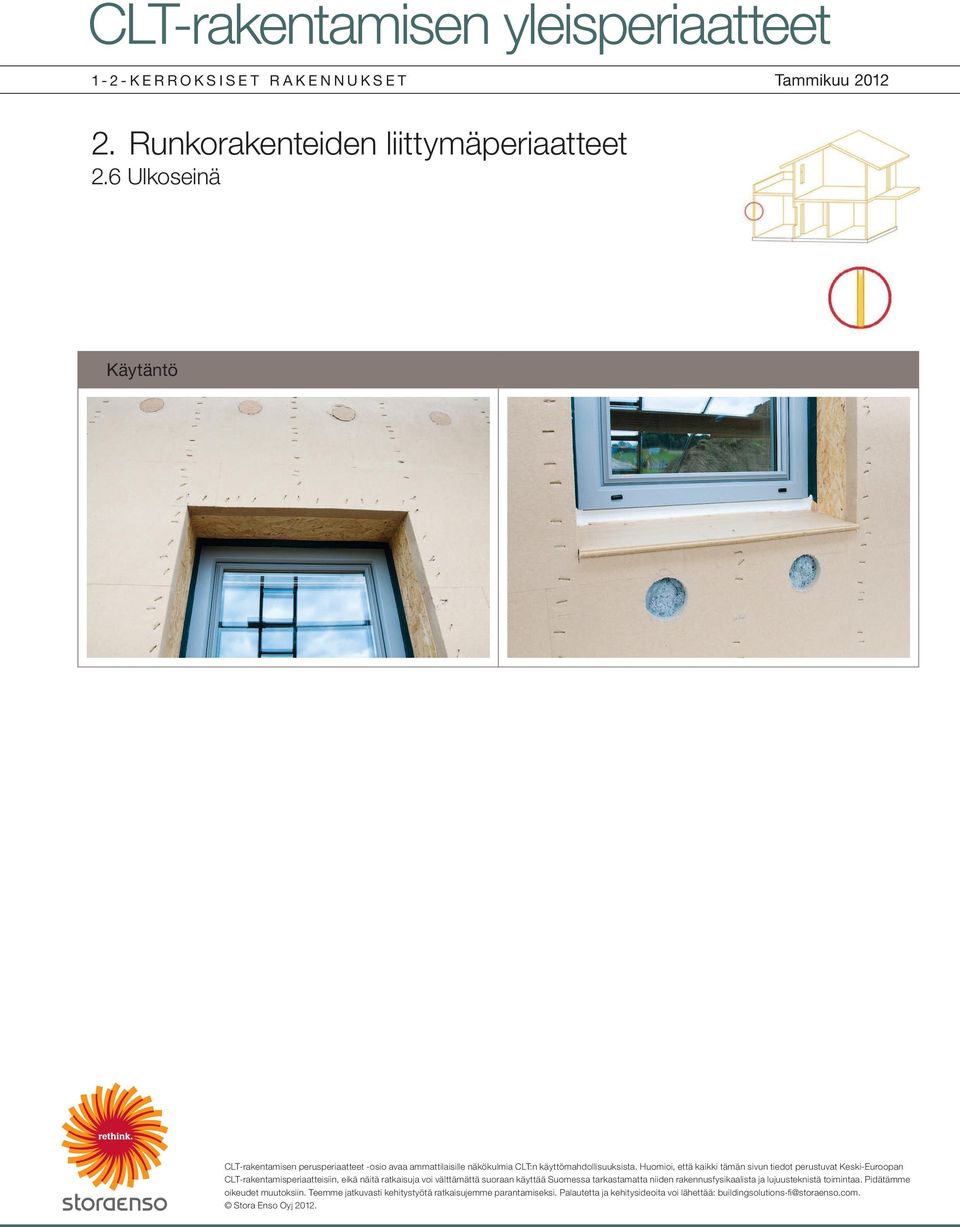

7 2.6 Ulkoseinä Koolaus ohutuumapalkista CLT-välipohjalevy Saumanauhat - CLT-seinälevy - eriste (puukuitu) - eriste (puukuitu) - rappaus (sis. tukirakenteet) CLT-seinälevy Roiskevedeltä suojattava alue tehdään vaatimusten mukaan (XPS-eriste). Rappauksen rakennusfysikaaliset ominaisuudet seinärakenteen mukaan. Rappauksen reunat suojataan soveltuvalla tavalla.

8 1-2 - K E R R O K S I S E T R A K E N N U K S E T Tammikuu Ulkoseinä Käytäntö

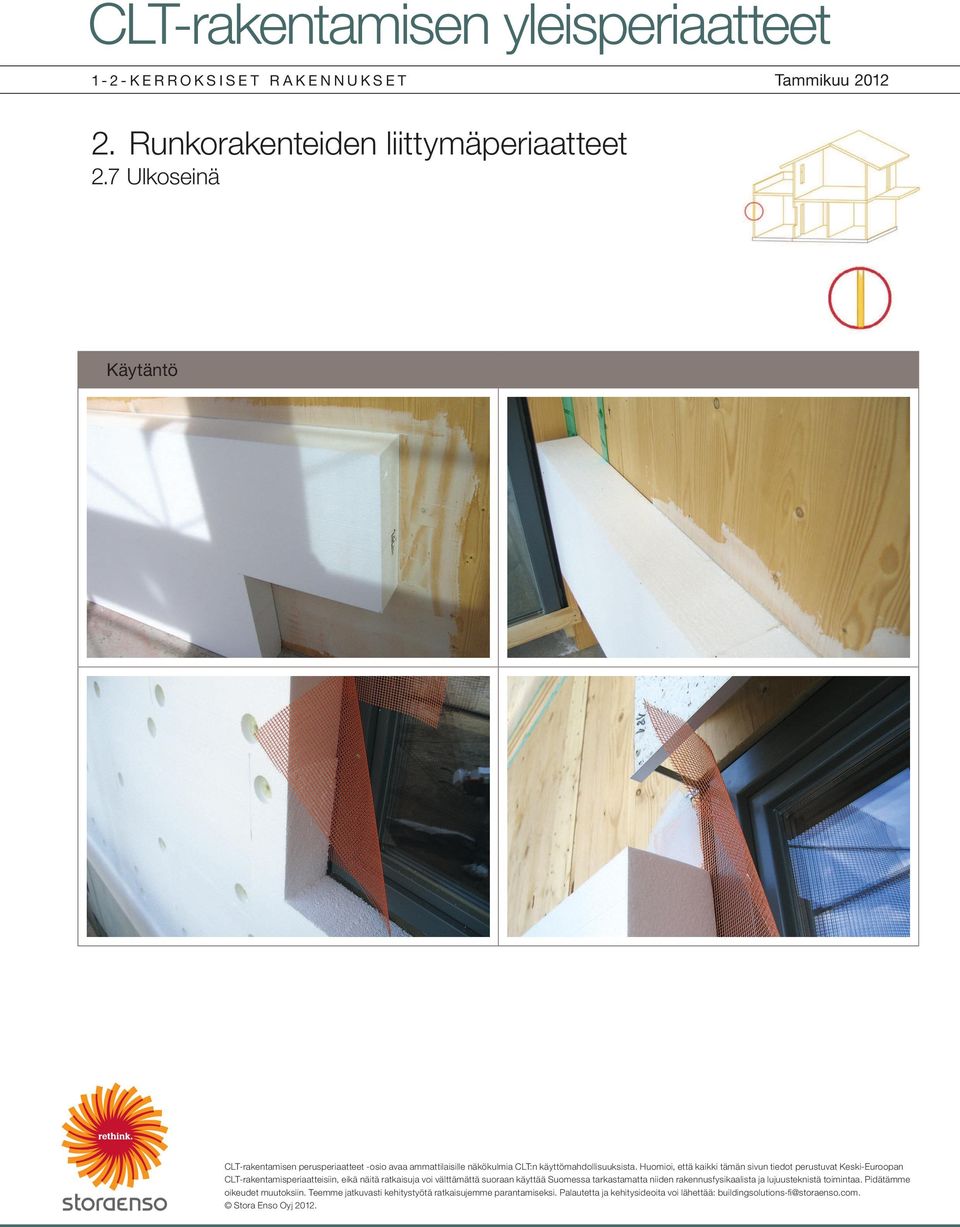

9 2.7 Ulkoseinä Eristekiinnike (kiinnitys eristevalmistajan ohjeiden mukaisesti) CLT-välipohjalevy Saumanauhat - eriste (EPS) - CLT-seinälevy - rappaus (sis. tukirakenteet) CLT-seinälevy Roiskevedeltä suojattava alue tehdään vaatimusten mukaan (XPS-eriste). EPS-eriste on halvempi, mutta sen yhdistelymahdollisuudet puurakenteeseen voivat olla huonommat (ympäristöystävällisyys, äänieristys, diffuusiotiiviys ym.).

10 1-2 - K E R R O K S I S E T R A K E N N U K S E T Tammikuu Ulkoseinä Käytäntö

11 2.8 Sisäverhous ja väliseinät - CLT jää näkyviin - CLT-seinälevy Seinän kiinnitys (lujuusvaatimusten mukaan) Saumanauhat Jos rakennuksen yksittäisiltä huoneilta vaaditaan ilmatiiviyttä, CLT-levyjen liitokset on tiivistettävä saumanauhoilla. Valitaan, jäävätkö CLT-levyt näkyviin vain yhdeltä vai molemmilta puolilta.

12 2.9 Sisäverhous ja väliseinät - Yksinkertainen levytys - CLT-seinälevy - kipsikartonki- tai kipsikuitulevy Seinän kiinnitys (lujuusvaatimusten mukaan) Saumanauhat Jos rakennuksen yksittäisiltä huoneilta vaaditaan ilmatiiviyttä, CLT-levyjen liitokset on tiivistettävä saumanauhoilla.

13 1-2 - K E R R O K S I S E T R A K E N N U K S E T Tammikuu Sisäverhous ja väliseinät - Yksinkertainen levytys Käytäntö

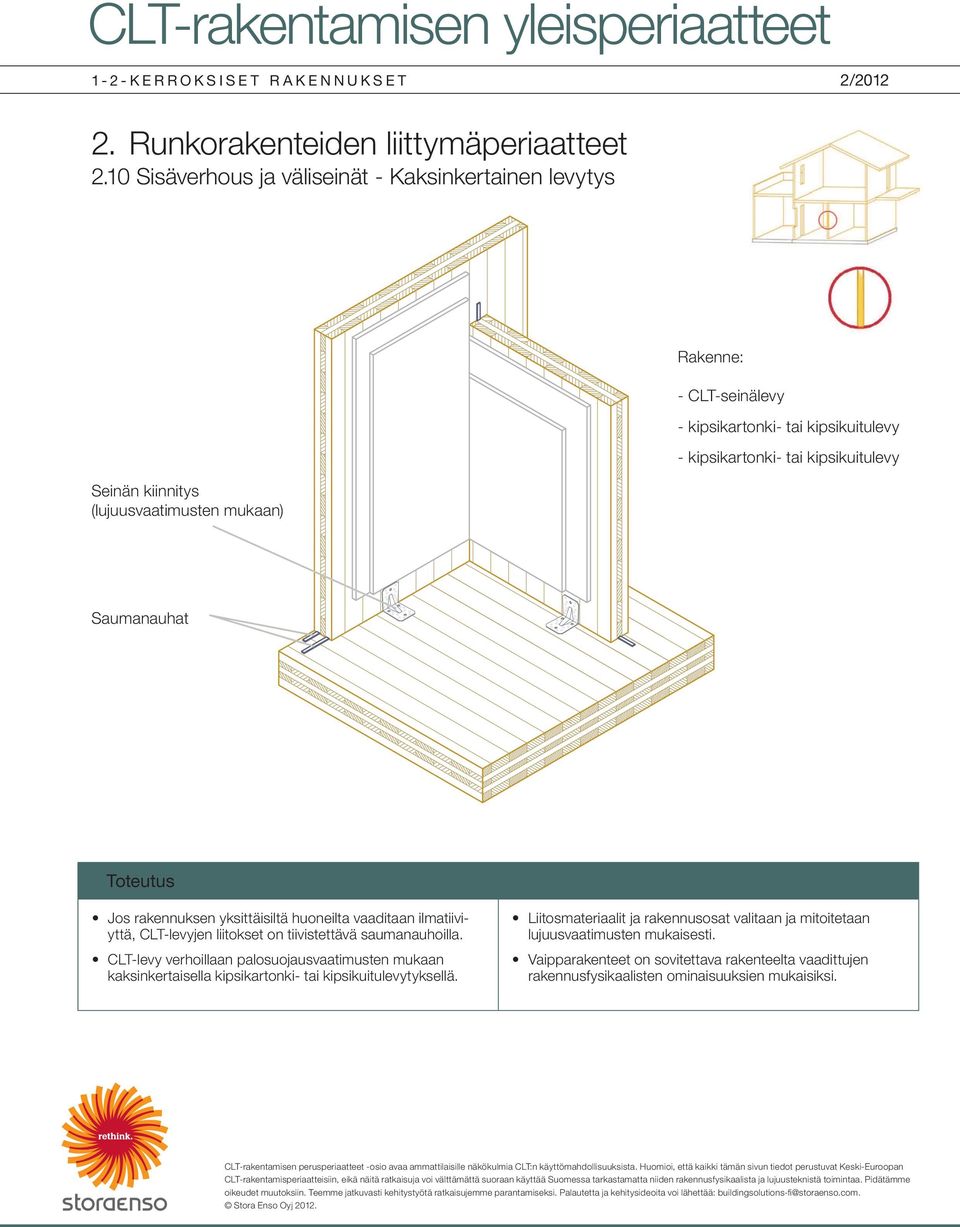

14 2.10 Sisäverhous ja väliseinät - Kaksinkertainen levytys Seinän kiinnitys (lujuusvaatimusten mukaan) - CLT-seinälevy - kipsikartonki- tai kipsikuitulevy - kipsikartonki- tai kipsikuitulevy Saumanauhat Jos rakennuksen yksittäisiltä huoneilta vaaditaan ilmatiiviyttä, CLT-levyjen liitokset on tiivistettävä saumanauhoilla. CLT-levy verhoillaan palosuojausvaatimusten mukaan kaksinkertaisella kipsikartonki- tai kipsikuitulevytyksellä.

15 2.11 Sisäverhous ja väliseinät - Eristekerros (rimoitus) Seinän kiinnitys (lujuusvaatimusten mukaan) - CLT-seinälevy - rimoitus, eriste (rimojen väliin) - kipsikartonki- tai kipsikuitulevy Saumanauhat Jos rakennuksen yksittäisiltä huoneilta vaaditaan ilmatiiviyttä, CLT-levyjen liitokset on tiivistettävä saumanauhoilla. Eristekerros parantaa mahdollisesti äänieristystä, mutta kosteudensäätely- ja lämmönvarauskyky voivat huonontua.

16 2.12 Sisäverhous ja väliseinät - Eristekerros (kiinnikkeet) Eristenauha (CLT:n ja rimoituksen välissä) - CLT-seinälevy - rimoitus (kiinnikkeet), eriste (rimojen välissä) Seinän kiinnitys (lujuusvaatimusten mukaan) - kipsikartonki- tai kipsikuitulevy Saumanauhat Jos rakennuksen yksittäisiltä huoneilta vaaditaan ilmatiiviyttä, CLT-levyjen liitokset on tiivistettävä saumanauhoilla. Eristekerros parantaa mahdollisesti äänieristystä, mutta kosteudensäätely- ja lämmönvarauskyky voivat huonontua.

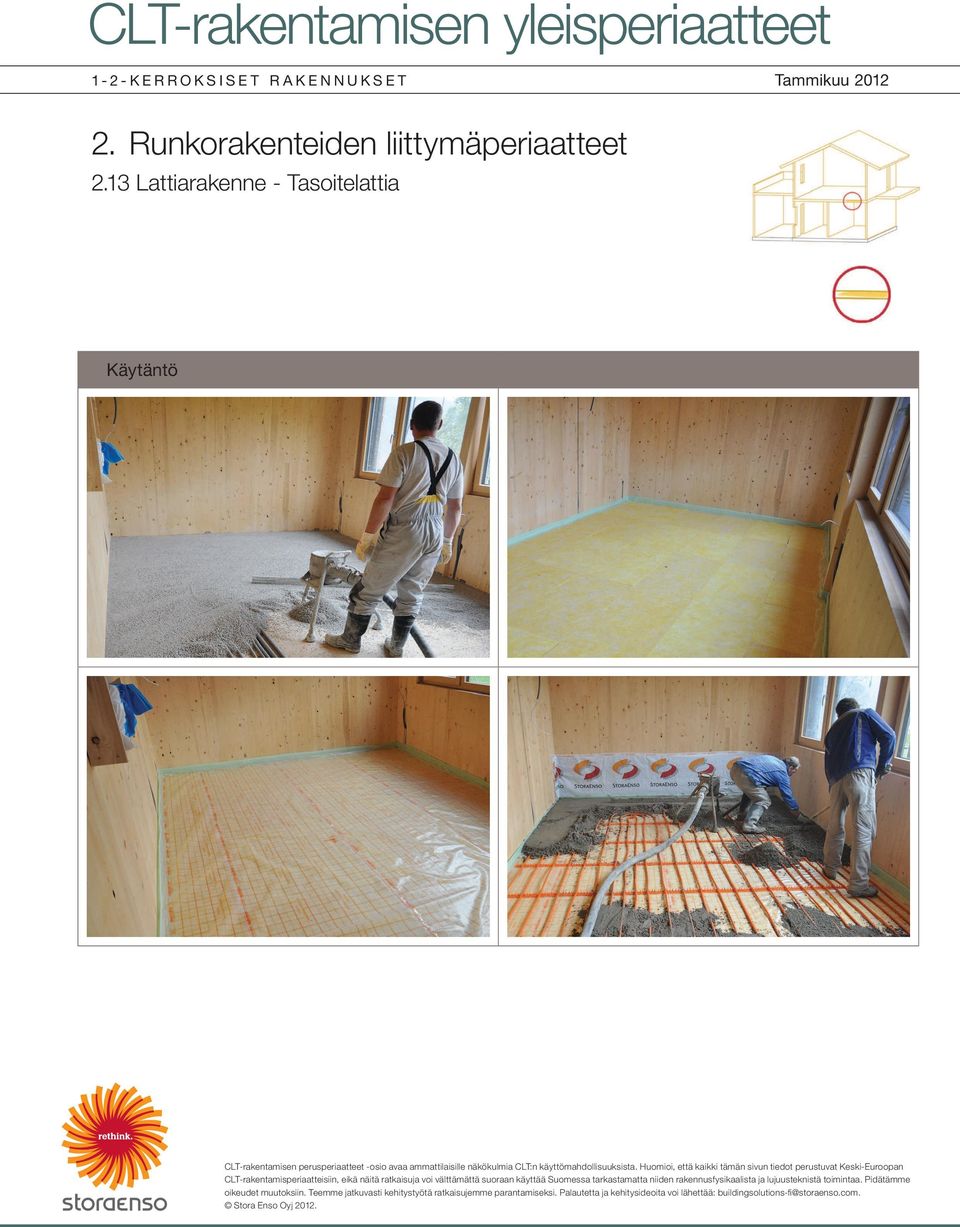

17 2.13 Lattiarakenne - Tasoitelattia - kipsivalu tai betonirakenteinen valu - valusuoja - askeläänieristys (mineraalivilla) - kalkkikivirouhe - valumissuoja (valinnainen) - CLT-välipohjalevy CLT-seinälevy Tasoitteen reunanauha Saumanauhat CLT-välipohjalevy Koko välipohjarakenne suunnitellaan aina periaatteella massa joustokerros massa (äänieristys). Kiinnitettävä huomiota tasoitteen reunanauhaan (äänten sivutiesiirtymän ehkäisy).

18 1-2 - K E R R O K S I S E T R A K E N N U K S E T Tammikuu Lattiarakenne - Tasoitelattia Käytäntö

19 2.14 Lattiarakenne - kipsivalu tai betonirakenteinen valu (lattialämmitys) - eristyskerros - askeläänieristys (mineraalivilla) - kalkkikivirouhe - valumissuoja (valinnainen) - CLT-välipohjalevy CLT-seinälevy Tasoitteen reunanauha Saumanauhat CLT-välipohjalevy Koko välipohjarakenne suunnitellaan aina periaatteella massa joustokerros massa (äänieristys). Kiinnitettävä huomiota tasoitteen reunanauhaan (äänten sivutiesiirtymän ehkäisy).

20 2.15 Lattiarakenne - Levylattia - levylattia - askeläänieristys - kalkkikivirouhe - valumissuoja (valinnainen) - CLT-välipohjalevy CLT-seinälevy Saumanauhat CLT-välipohjalevy Koko välipohjarakenne suunnitellaan aina periaatteella massa joustokerros massa (äänieristys).

21 2.16 Lattiarakenne - kipsikuitulevy - kipsikuitulevy - puukuituvillalevy - askeläänieristys - kalkkikivirouhe - valumissuoja (valinnainen) - CLT-välipohjalevy CLT-seinälevy Saumanauhat CLT-välipohjalevy Koko välipohjarakenne suunnitellaan aina periaatteella massa joustokerros massa (äänieristys).

22 2.17 Lattiarakenne - OSB-levy - puukuituvillalevy - eristyskerros - kivivilla - kalkkikivirouhe - valumissuoja (valinnainen) - CLT-välipohjalevy CLT-seinälevy Saumanauhat CLT-välipohjalevy Koko välipohjarakenne suunnitellaan aina periaatteella massa joustokerros massa (äänieristys).

23 2.18 Välipohja (alapuoli) - CLT jää näkyviin - CLT-välipohjalevy

24 2.19 Välipohja (alapuoli) - Yksinkertainen levytys - CLT-välipohjalevy - kipsikartonki- tai kipsikuitulevy

25 2.20 Välipohja (alapuoli) - Eristyskerros (rimoitus) - CLT-välipohjalevy - rimoitus (alla eristenauha) - kipsikartonki- tai kipsikuitulevy Laskettu sisäkatto parantaa mahdollisesti äänieristystä, mutta CLT-levyn kosteudensäätely- ja lämmönvarauskyky voivat huonontua.

26 2.21 Välipohja (alapuoli) - Eristekerros (kiinnikkeet) Eriste (rimojen väliin) Eristenauha Kiinnike - CLT-välipohjalevy - rimoitus (kiinnikkeissä) - kipsikartonki- tai kipsikuitulevy - kipsikartonki- tai kipsikuitulevy Laskettu sisäkatto parantaa mahdollisesti äänieristystä, mutta CLT-levyn kosteudensäätely- ja lämmönvarauskyky voivat huonontua.

27 2.22 Välipohja (alapuoli) - Alakatto Asennukset Ripustettu kattolevy - CLT-välipohjalevy - välitila (asennukset) - laskettu kattolevy Laskettu sisäkatto parantaa mahdollisesti äänieristystä, mutta CLT-levyn kosteudensäätely- ja lämmönvarauskyky voivat huonontua. Kattolevyjen taakse voi asentaa johtoja ym.

28 1-2 - K E R R O K S I S E T R A K E N N U K S E T Tammikuu Välipohja (alapuoli) - Alakatto Käytäntö

29 2.23 Katto - Harjakatto, puukuitueristys Ruoteiden asennusväli vesikatteen mukaan Höyrynsulku (valinnainen) Vasa (kiinnitys lujuusvaatimusten mukaan) - (vesikate) - ruoteet - tuuletusrimat - aluskate - puukuitueriste - puukuitueriste - höyrynsulku (valinnainen) - CLT-kattolevy Höyrynsulku voidaan jättää pois, jos katon rakenne ja kerrosten järjestys sen sallivat (ulos päin diffuusioavoin).

30 2.24 Katto - Harjakatto, puukuitueristys Ruoteiden asennusväli vesikatteen mukaan Höyrynsulku (valinnainen) Uumapalkki (välirakenne eristystasossa) - (vesikate) - ruoteet - tuuletusrimat - aluskate - puukuitueriste - puukuitueriste - höyrynsulku (valinnainen) - CLT-kattolevy Höyrynsulku voidaan jättää pois, jos katon rakenne ja kerrosten järjestys sen sallivat (ulospäin diffuusioavoin).

31 2.25 Katto - Harjakatto, mineraalivillaeristys Ruoteiden asennusväli vesikatteen mukaan Höyrynsulku (valinnainen) Vasa (kiinnitys lujuusvaatimusten mukaan) - (vesikate) - ruoteet - tuuletusrimat - aluskate - mineraalivillaeriste - höyrynsulku (valinnainen) - CLT-kattolevy Höyrynsulku voidaan jättää pois, jos katon rakenne ja kerrosten järjestys sen sallivat (ulos päin diffuusioavoin).

32 2.26 Katto - Harjakatto, PUR-eristys Ruoteiden asennusväli vesikatteen mukaan Höyrynsulku - (vesikate) - ruoteet - tuuletusrimat - aluskate - PUR-eriste - höyrynsulku - CLT-kattolevy Höyrynsulkua on käytettävä johtuen PUR-eristeiden rakennusfysikaalisista ominaisuuksista (diffuusiontiiveys).

33 2.27 Katto -Tasakatto - singeli - vedeneriste - lämmöneriste (EPS) - kivivilla - vedeneriste (bitumikermi) - CLT-kattolevy Singeli toimii vedeneristeen painona ja suojaa sitä suoralta auringonvalolta, joka lyhentää materiaalin käyttöikää.

34 2.28 Katto - reikälaatat - singeli - vedeneriste - lisäeriste (EPS) - kivivilla - vedeneriste (bitumikermi) - CLT-kattolevy Singeli toimii vedeneristeen painona ja suojaa sitä suoralta auringonvalolta, joka lyhentää materiaalin käyttöikää.

35 1-2 - K E R R O K S I S E T R A K E N N U K S E T Tammikuu Katto Käytäntö

36 2.29 Huoneistojen välinen seinä - Yhdellä CLT-levyllä Eristenauha (CLT-levyn ja rimojen/kiinnikkeiden välissä) Kiinnike (äänieristys) - kipsikartonki- tai kipsikuitulevy - rimoitus (kiinnitys kiinnikkeillä), eristeet (rimojen välissä) - CLT-seinälevy - rimoitus (kiinnitys kiinnikkeillä), eriste (rimojen välissä) - kipsikartonki- tai kipsikuitulevy

37 2.30 Huoneistojen välinen seinä - Kahdella CLT-levyllä Eristenauha (CLT-levyn ja rimojen/kiinnikkeiden välissä) Kiinnike (äänieristys) - kipsikartonki- tai kipsikuitulevy - rimoitus (kiinnitys kiinnikkeillä), eristeet (rimojen välissä) - CLT-seinälevy - mineraalivilla - CLT-seinälevy - rimoitus (kiinnitys kiinnikkeillä), eriste (rimojen välissä) - kipsikartonki- tai kipsikuitulevy

38 2.31 Huoneistojen välinen seinä - kipsikartonkilevy GKF - CLT-seinälevy - mineraalivilla - CLT-seinälevy - kipsikartonkilevy GKF

39 2.32 Huoneistojen välinen seinä - Ilman välieristystä - kipsikartonkilevy GKF - CLT-seinälevy - kipsikuitulevy (2-kerroksinen) - ilmarako - kipsikuitulevy (2-kerroksinen) - CLT-seinälevy - kipsikartonkilevy GKF

40 2.33 Huoneistojen välinen seinä - Välieristyksellä - kipsikartonkilevy GKF - CLT-seinälevy - kipsikuitulevy (2-kerroksinen) - mineraalivilla - tuuletustila - kipsikuitulevy (2-kerroksinen) - CLT-seinälevy - kipsikartonkilevy GKF
