1 URAKKALASKENTAAN Tunnus Muutos Muuttanut K.osa/Kylä Kortteli/Tila Tontti/Rno Viranomaisten merkintöjä Rakennustoimenpide UUDISRAKENNUS Rakennuskohteen nimi ja osoite, Piirustuslaji RAKENNE Piirustuksen sisältö Juokseva no Mittakaava, RAKENNETYYPIT 1:10 Suunnittelija (nimi, tutkinto, allekirj.) Ramboll Finland Oy Sepänkatu 14 c Jyväskylä puh fax Suunn.ala RAK Piirustusno Piirt. R+++RT001 Mika Palokangas, RI ISMK Tark. Tiedosto Muutos

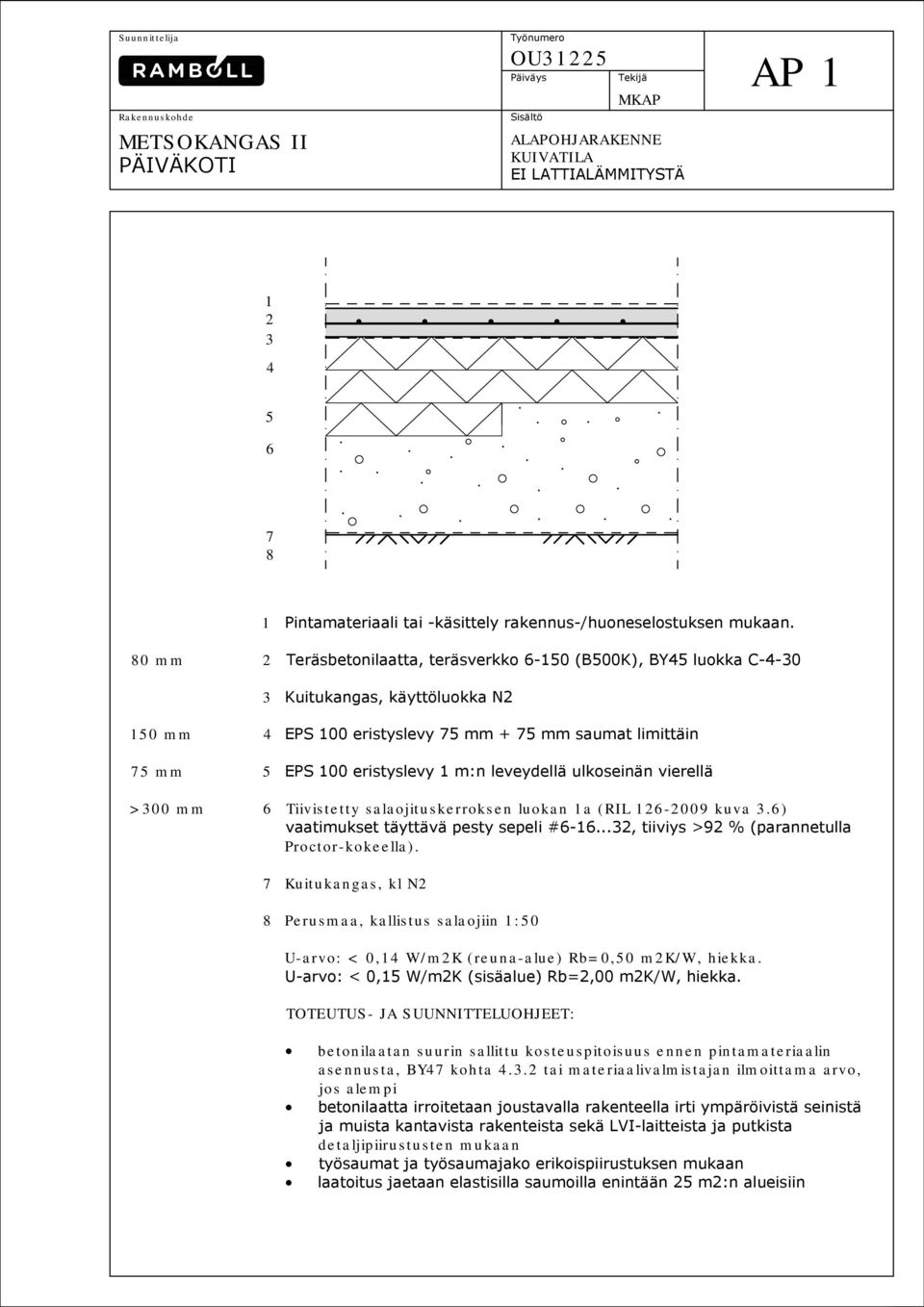

2 ALAPOHJARAKENNE KUIVATILA EI LATTIALÄMMITYSTÄ AP Pintamateriaali tai -käsittely rakennus-/huoneselostuksen mukaan. 80 mm 2 Teräsbetonilaatta, teräsverkko (B500K), BY45 luokka C Kuitukangas, käyttöluokka N2 150 mm 4 EPS 100 eristyslevy 75 mm + 75 mm saumat limittäin 75 mm 5 EPS 100 eristyslevy 1 m:n leveydellä ulkoseinän vierellä >300 mm 6 Tiivistetty salaojituskerroksen luokan 1a (RIL kuva 3.6) vaatimukset täyttävä pesty sepeli # , tiiviys >92 % (parannetulla Proctor-kokeella). 7 Kuitukangas, kl N2 8 Perusmaa, kallistus salaojiin 1:50 U-arvo: < 0,14 W/m2K (reuna-alue) Rb=0,50 m2k/w, hiekka. U-arvo: < 0,15 W/m2K (sisäalue) Rb=2,00 m2k/w, hiekka. betonilaatan suurin sallittu kosteuspitoisuus ennen pintamateriaalin asennusta, BY47 kohta tai materiaalivalmistajan ilmoittama arvo, jos alempi betonilaatta irroitetaan joustavalla rakenteella irti ympäröivistä seinistä ja muista kantavista rakenteista sekä LVI-laitteista ja putkista detaljipiirustusten mukaan työsaumat ja työsaumajako erikoispiirustuksen mukaan laatoitus jaetaan elastisilla saumoilla enintään 25 m2:n alueisiin

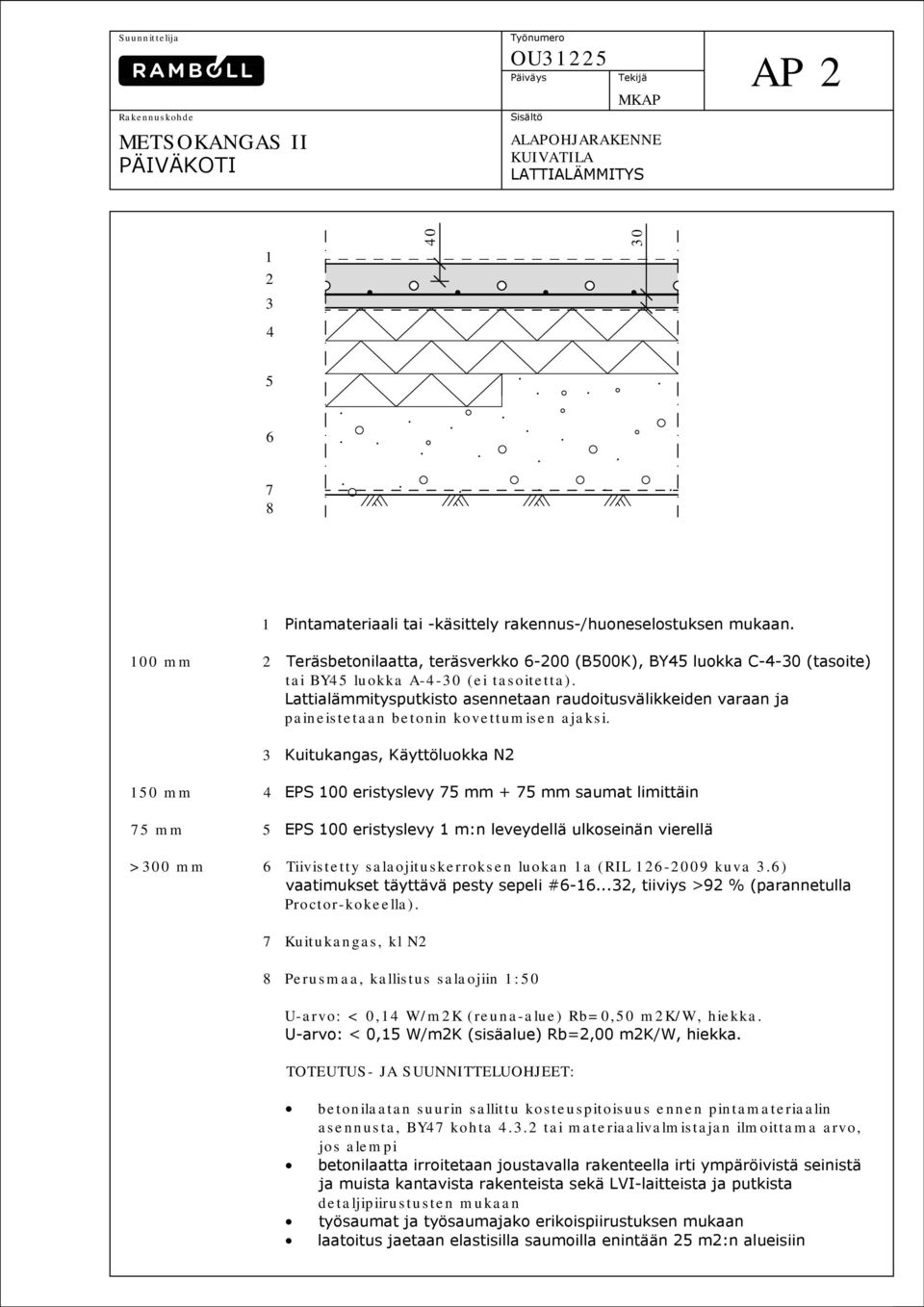

3 ALAPOHJARAKENNE KUIVATILA LATTIALÄMMITYS AP Pintamateriaali tai -käsittely rakennus-/huoneselostuksen mukaan. 100 mm 2 Teräsbetonilaatta, teräsverkko (B500K), BY45 luokka C-4-30 (tasoite) tai BY45 luokka A-4-30 (ei tasoitetta). Lattialämmitysputkisto asennetaan raudoitusvälikkeiden varaan ja paineistetaan betonin kovettumisen ajaksi. 3 Kuitukangas, Käyttöluokka N2 150 mm 4 EPS 100 eristyslevy 75 mm + 75 mm saumat limittäin 75 mm 5 EPS 100 eristyslevy 1 m:n leveydellä ulkoseinän vierellä >300 mm 6 Tiivistetty salaojituskerroksen luokan 1a (RIL kuva 3.6) vaatimukset täyttävä pesty sepeli # , tiiviys >92 % (parannetulla Proctor-kokeella). 7 Kuitukangas, kl N2 8 Perusmaa, kallistus salaojiin 1:50 U-arvo: < 0,14 W/m2K (reuna-alue) Rb=0,50 m2k/w, hiekka. U-arvo: < 0,15 W/m2K (sisäalue) Rb=2,00 m2k/w, hiekka. betonilaatan suurin sallittu kosteuspitoisuus ennen pintamateriaalin asennusta, BY47 kohta tai materiaalivalmistajan ilmoittama arvo, jos alempi betonilaatta irroitetaan joustavalla rakenteella irti ympäröivistä seinistä ja muista kantavista rakenteista sekä LVI-laitteista ja putkista detaljipiirustusten mukaan työsaumat ja työsaumajako erikoispiirustuksen mukaan laatoitus jaetaan elastisilla saumoilla enintään 25 m2:n alueisiin

4 AP 3 ALAPOHJARAKENNE WC-TILAT EI LATTIALÄMMITYSTÄ Pintamateriaali tai -käsittely (muovimatto) rakennus-/huoneselostuksen mukaan 2 Märkätilaan soveltuva tasoite 80 mm 3 Teräshierretty teräsbetonilaatta, BY45 luokka B-4-30, teräsverkko (B500K) 4 Kuitukangas, käyttöluokka N2 150 mm 5 EPS 100 eristyslevy 75 mm + 75 mm saumat limittäin 75 mm 6 EPS 100 eristyslevy 1 m:n leveydellä ulkoseinän vierellä >300 mm 7 Tiivistetty salaojituskerroksen luokan 1a (RIL kuva 3.6) vaatimukset täyttävä pesty sepeli # , tiiviys >92 % (parannetulla Proctor-kokeella) 8 Kuitukangas, kl N2 9 Perusmaa, kallistus salaojiin 1:50/täyttö, ks. pohjarakennussuunnitelmat U-arvo: < 0,14 W/m2K (reuna-alue) Rb=0,50 m2k/w, hiekka. U-arvo: < 0,15 W/m2K (sisäalue) Rb=2,00 m2k/w, hiekka. betonilaatan suurin sallittu kosteuspitoisuus ennen pintamateriaalin asennusta, BY47 kohta tai materiaalivalmistajan ilmoittama arvo, jos alempi betonilaatta irroitetaan joustavalla rakenteella irti ympäröivistä seinistä ja muista kantavista rakenteista sekä LVI-laitteista ja putkista detaljipiirustusten mukaan työsaumat ja työsaumajako erikoispiirustuksen mukaan lattiakaivon eri osien ja vedeneristeen on oltava tyyppikokein yhteensopiviksi todettuja. lattiakaivollisissa tiloissa kallistukset >1:80 (kaivojen ympärillä 1:50) sorakerrosta muotoillen

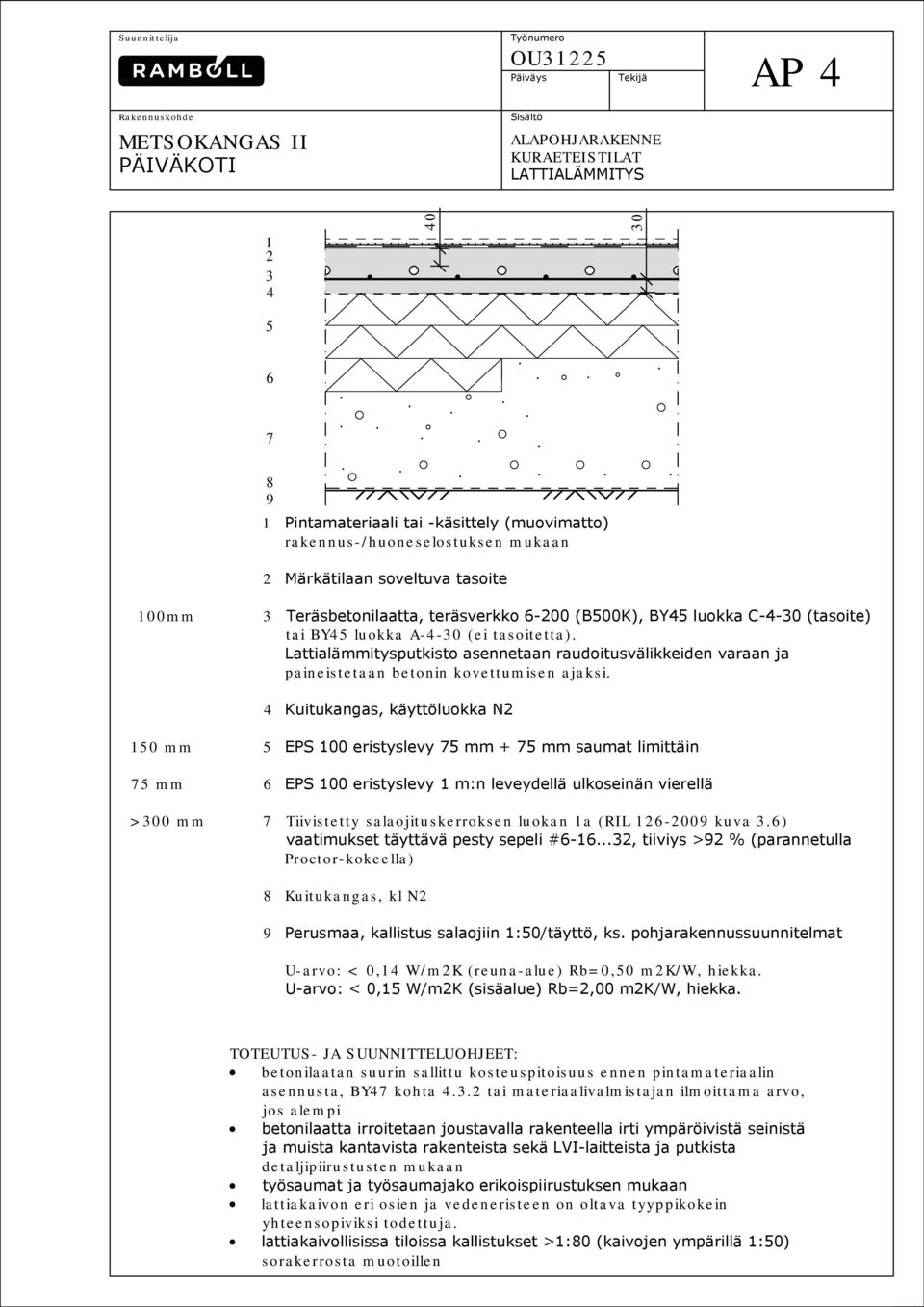

5 AP 4 ALAPOHJARAKENNE KURAETEISTILAT LATTIALÄMMITYS Pintamateriaali tai -käsittely (muovimatto) rakennus-/huoneselostuksen mukaan 2 Märkätilaan soveltuva tasoite 100mm 3 Teräsbetonilaatta, teräsverkko (B500K), BY45 luokka C-4-30 (tasoite) tai BY45 luokka A-4-30 (ei tasoitetta). Lattialämmitysputkisto asennetaan raudoitusvälikkeiden varaan ja paineistetaan betonin kovettumisen ajaksi. 4 Kuitukangas, käyttöluokka N2 150 mm 5 EPS 100 eristyslevy 75 mm + 75 mm saumat limittäin 75 mm 6 EPS 100 eristyslevy 1 m:n leveydellä ulkoseinän vierellä >300 mm 7 Tiivistetty salaojituskerroksen luokan 1a (RIL kuva 3.6) vaatimukset täyttävä pesty sepeli # , tiiviys >92 % (parannetulla Proctor-kokeella) 8 Kuitukangas, kl N2 9 Perusmaa, kallistus salaojiin 1:50/täyttö, ks. pohjarakennussuunnitelmat U-arvo: < 0,14 W/m2K (reuna-alue) Rb=0,50 m2k/w, hiekka. U-arvo: < 0,15 W/m2K (sisäalue) Rb=2,00 m2k/w, hiekka. betonilaatan suurin sallittu kosteuspitoisuus ennen pintamateriaalin asennusta, BY47 kohta tai materiaalivalmistajan ilmoittama arvo, jos alempi betonilaatta irroitetaan joustavalla rakenteella irti ympäröivistä seinistä ja muista kantavista rakenteista sekä LVI-laitteista ja putkista detaljipiirustusten mukaan työsaumat ja työsaumajako erikoispiirustuksen mukaan lattiakaivon eri osien ja vedeneristeen on oltava tyyppikokein yhteensopiviksi todettuja. lattiakaivollisissa tiloissa kallistukset >1:80 (kaivojen ympärillä 1:50) sorakerrosta muotoillen

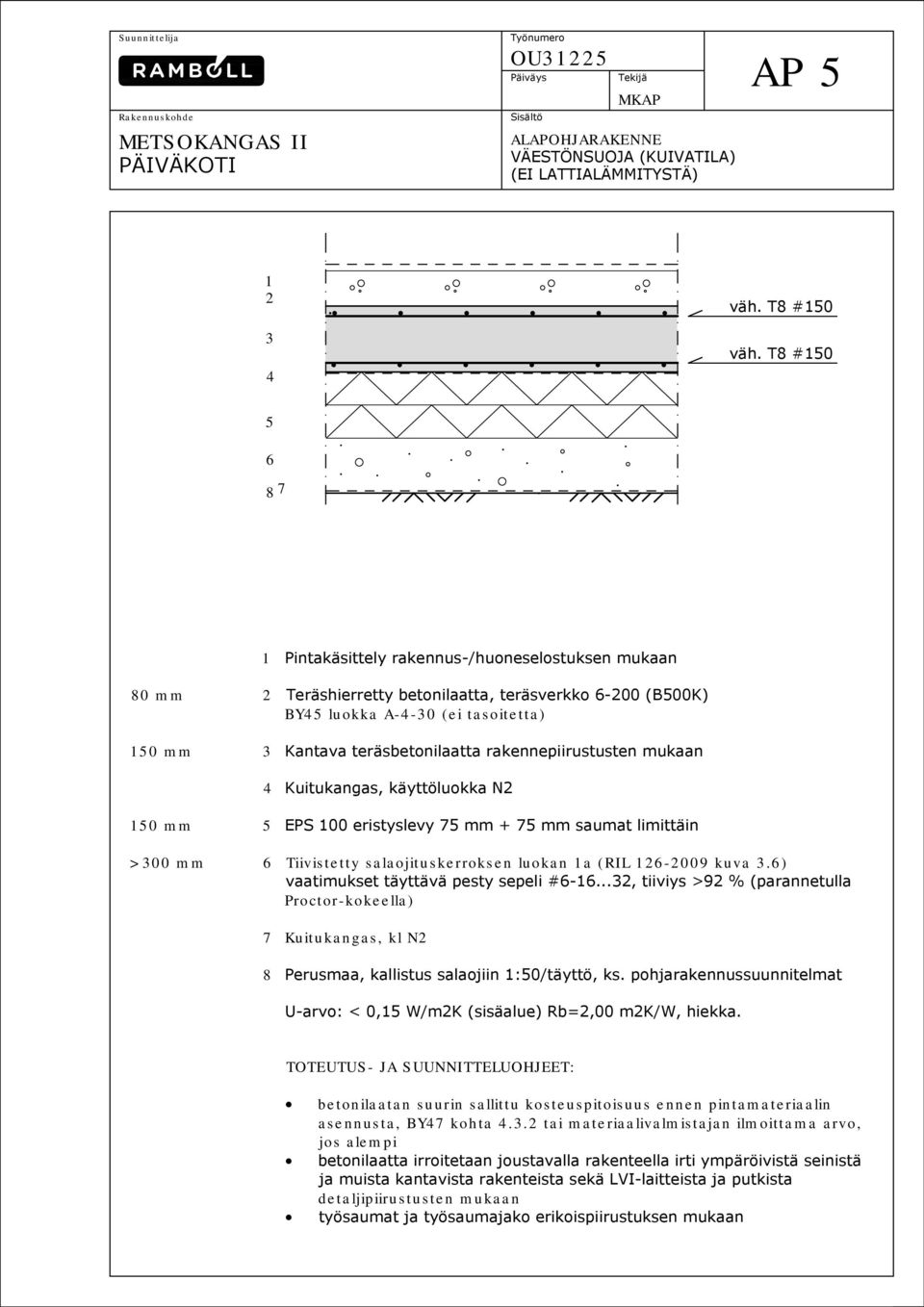

6 ALAPOHJARAKENNE VÄESTÖNSUOJA (KUIVATILA) (EI LATTIALÄMMITYSTÄ) AP väh. T8 #150 väh. T8 # Pintakäsittely rakennus-/huoneselostuksen mukaan 80 mm 2 Teräshierretty betonilaatta, teräsverkko (B500K) BY45 luokka A-4-30 (ei tasoitetta) 150 mm 3 Kantava teräsbetonilaatta rakennepiirustusten mukaan 4 Kuitukangas, käyttöluokka N2 150 mm 5 EPS 100 eristyslevy 75 mm + 75 mm saumat limittäin >300 mm 6 Tiivistetty salaojituskerroksen luokan 1a (RIL kuva 3.6) vaatimukset täyttävä pesty sepeli # , tiiviys >92 % (parannetulla Proctor-kokeella) 7 Kuitukangas, kl N2 8 Perusmaa, kallistus salaojiin 1:50/täyttö, ks. pohjarakennussuunnitelmat U-arvo: < 0,15 W/m2K (sisäalue) Rb=2,00 m2k/w, hiekka. betonilaatan suurin sallittu kosteuspitoisuus ennen pintamateriaalin asennusta, BY47 kohta tai materiaalivalmistajan ilmoittama arvo, jos alempi betonilaatta irroitetaan joustavalla rakenteella irti ympäröivistä seinistä ja muista kantavista rakenteista sekä LVI-laitteista ja putkista detaljipiirustusten mukaan työsaumat ja työsaumajako erikoispiirustuksen mukaan

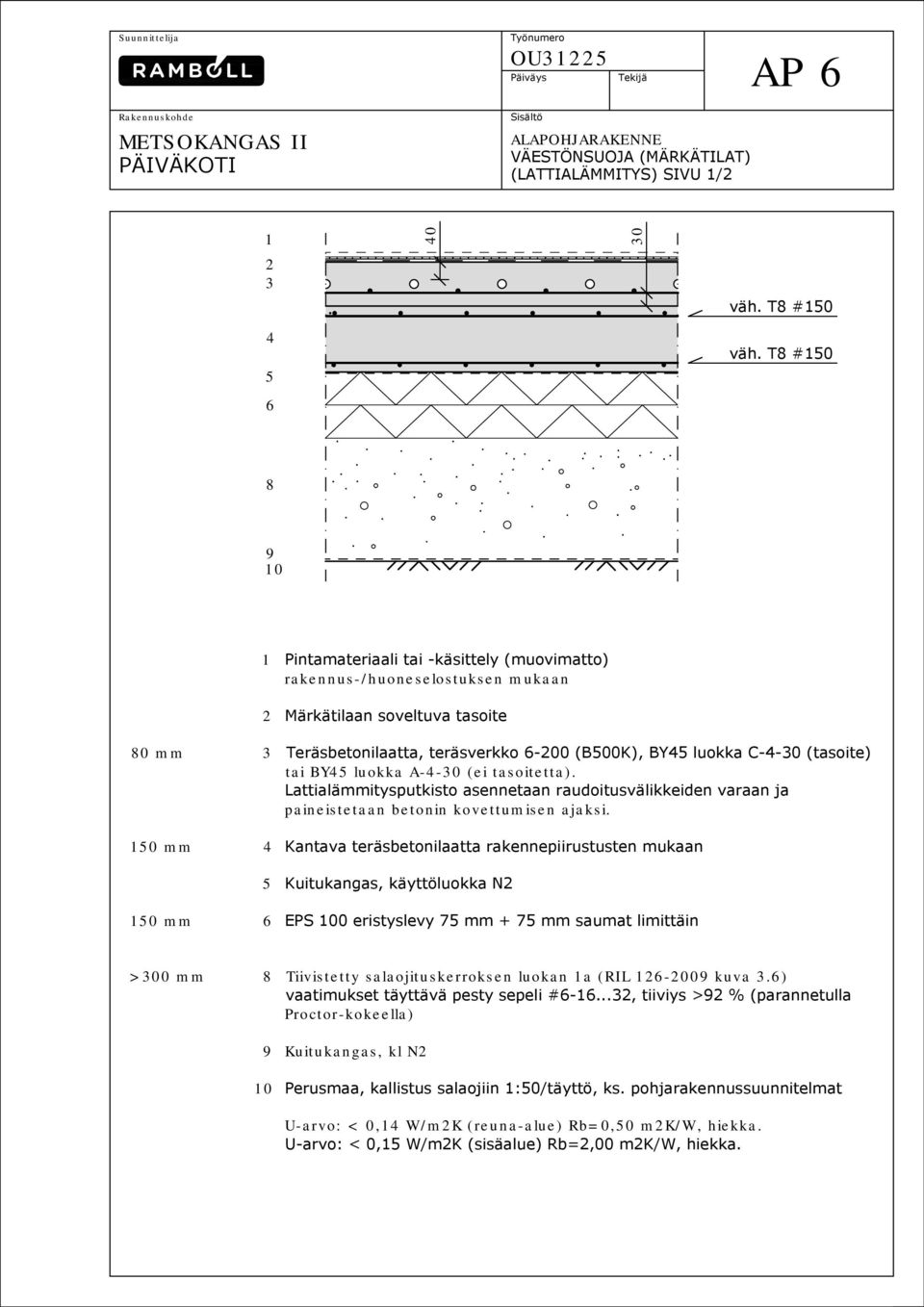

7 AP 6 ALAPOHJARAKENNE VÄESTÖNSUOJA (MÄRKÄTILAT) (LATTIALÄMMITYS) SIVU 1/ väh. T8 # väh. T8 # Pintamateriaali tai -käsittely (muovimatto) rakennus-/huoneselostuksen mukaan 2 Märkätilaan soveltuva tasoite 80 mm 3 Teräsbetonilaatta, teräsverkko (B500K), BY45 luokka C-4-30 (tasoite) tai BY45 luokka A-4-30 (ei tasoitetta). Lattialämmitysputkisto asennetaan raudoitusvälikkeiden varaan ja paineistetaan betonin kovettumisen ajaksi. 150 mm 4 Kantava teräsbetonilaatta rakennepiirustusten mukaan 5 Kuitukangas, käyttöluokka N2 150 mm 6 EPS 100 eristyslevy 75 mm + 75 mm saumat limittäin >300 mm 8 Tiivistetty salaojituskerroksen luokan 1a (RIL kuva 3.6) vaatimukset täyttävä pesty sepeli # , tiiviys >92 % (parannetulla Proctor-kokeella) 9 Kuitukangas, kl N2 10 Perusmaa, kallistus salaojiin 1:50/täyttö, ks. pohjarakennussuunnitelmat U-arvo: < 0,14 W/m2K (reuna-alue) Rb=0,50 m2k/w, hiekka. U-arvo: < 0,15 W/m2K (sisäalue) Rb=2,00 m2k/w, hiekka.

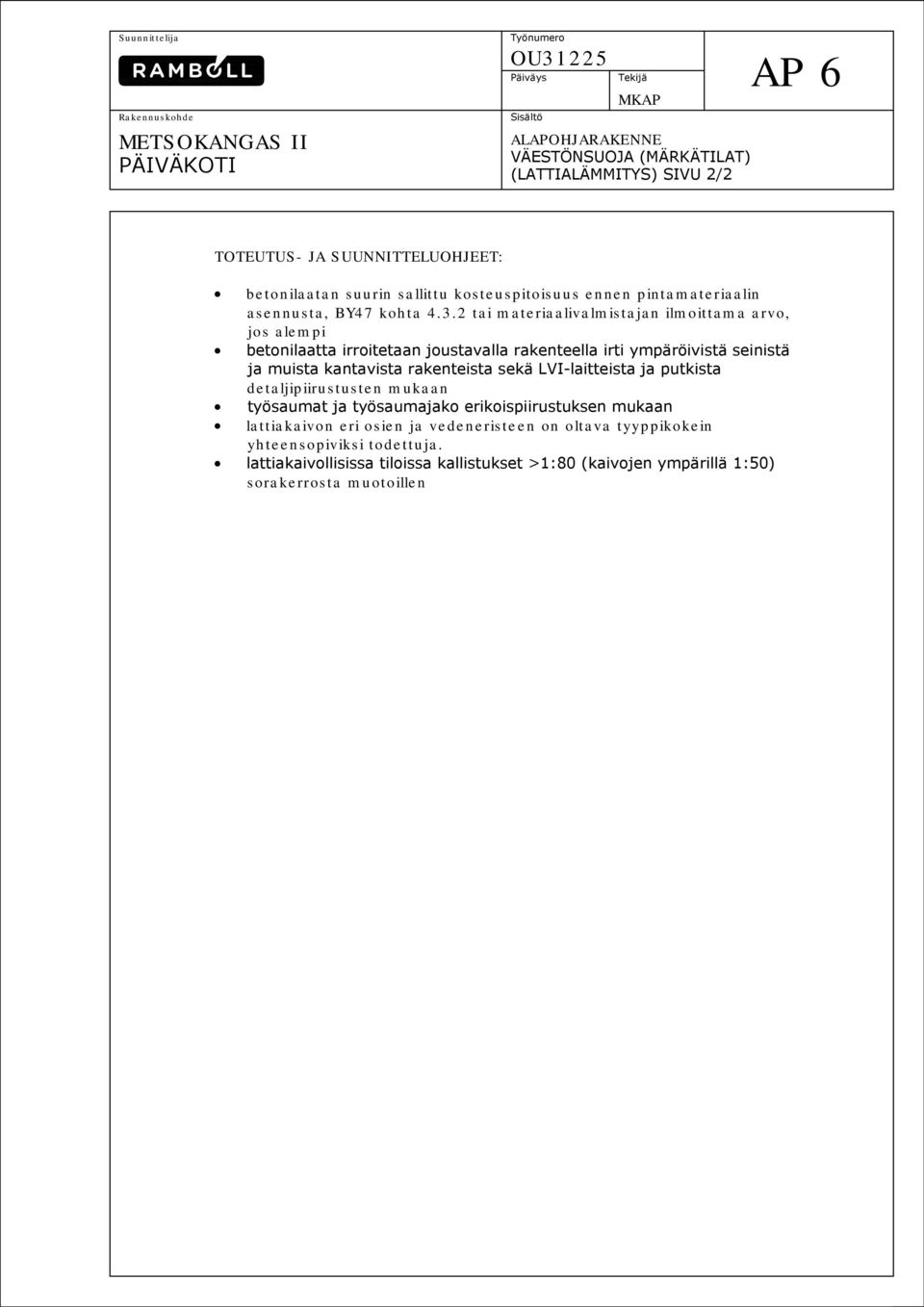

8 ALAPOHJARAKENNE VÄESTÖNSUOJA (MÄRKÄTILAT) (LATTIALÄMMITYS) SIVU 2/2 AP 6 betonilaatan suurin sallittu kosteuspitoisuus ennen pintamateriaalin asennusta, BY47 kohta tai materiaalivalmistajan ilmoittama arvo, jos alempi betonilaatta irroitetaan joustavalla rakenteella irti ympäröivistä seinistä ja muista kantavista rakenteista sekä LVI-laitteista ja putkista detaljipiirustusten mukaan työsaumat ja työsaumajako erikoispiirustuksen mukaan lattiakaivon eri osien ja vedeneristeen on oltava tyyppikokein yhteensopiviksi todettuja. lattiakaivollisissa tiloissa kallistukset >1:80 (kaivojen ympärillä 1:50) sorakerrosta muotoillen

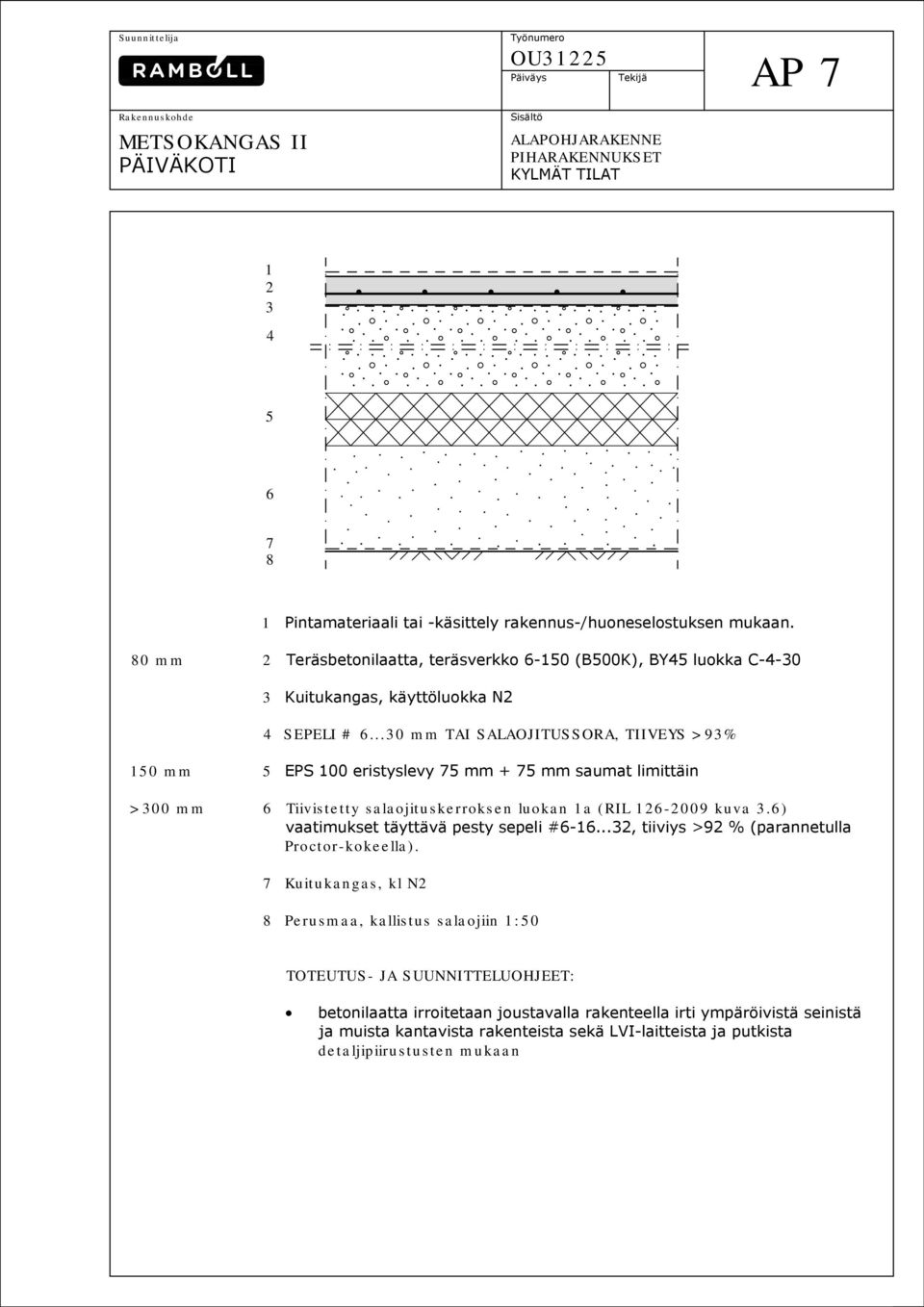

9 AP 7 ALAPOHJARAKENNE PIHARAKENNUKSET KYLMÄT TILAT Pintamateriaali tai -käsittely rakennus-/huoneselostuksen mukaan. 80 mm 2 Teräsbetonilaatta, teräsverkko (B500K), BY45 luokka C Kuitukangas, käyttöluokka N2 4 SEPELI # mm TAI SALAOJITUSSORA, TIIVEYS >93% 150 mm 5 EPS 100 eristyslevy 75 mm + 75 mm saumat limittäin >300 mm 6 Tiivistetty salaojituskerroksen luokan 1a (RIL kuva 3.6) vaatimukset täyttävä pesty sepeli # , tiiviys >92 % (parannetulla Proctor-kokeella). 7 Kuitukangas, kl N2 8 Perusmaa, kallistus salaojiin 1:50 betonilaatta irroitetaan joustavalla rakenteella irti ympäröivistä seinistä ja muista kantavista rakenteista sekä LVI-laitteista ja putkista detaljipiirustusten mukaan

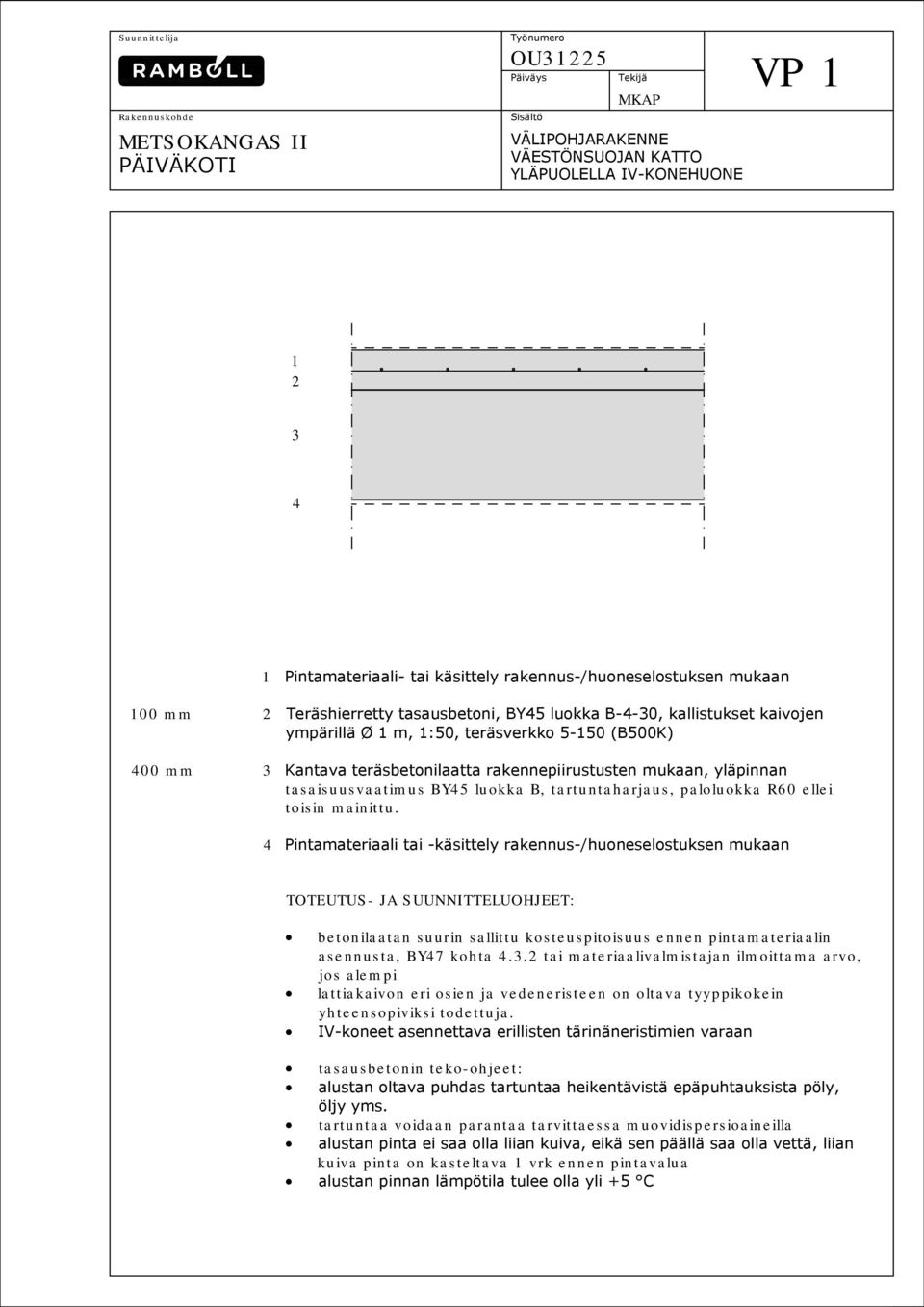

10 VÄLIPOHJARAKENNE VÄESTÖNSUOJAN KATTO YLÄPUOLELLA IV-KONEHUONE VP Pintamateriaali- tai käsittely rakennus-/huoneselostuksen mukaan 100 mm 2 Teräshierretty tasausbetoni, BY45 luokka B-4-30, kallistukset kaivojen ympärillä Ø 1 m, 1:50, teräsverkko (B500K) 400 mm 3 Kantava teräsbetonilaatta rakennepiirustusten mukaan, yläpinnan tasaisuusvaatimus BY45 luokka B, tartuntaharjaus, paloluokka R60 ellei toisin mainittu. 4 Pintamateriaali tai -käsittely rakennus-/huoneselostuksen mukaan betonilaatan suurin sallittu kosteuspitoisuus ennen pintamateriaalin asennusta, BY47 kohta tai materiaalivalmistajan ilmoittama arvo, jos alempi lattiakaivon eri osien ja vedeneristeen on oltava tyyppikokein yhteensopiviksi todettuja. IV-koneet asennettava erillisten tärinäneristimien varaan tasausbetonin teko-ohjeet: alustan oltava puhdas tartuntaa heikentävistä epäpuhtauksista pöly, öljy yms. tartuntaa voidaan parantaa tarvittaessa muovidispersioaineilla alustan pinta ei saa olla liian kuiva, eikä sen päällä saa olla vettä, liian kuiva pinta on kasteltava 1 vrk ennen pintavalua alustan pinnan lämpötila tulee olla yli +5 C

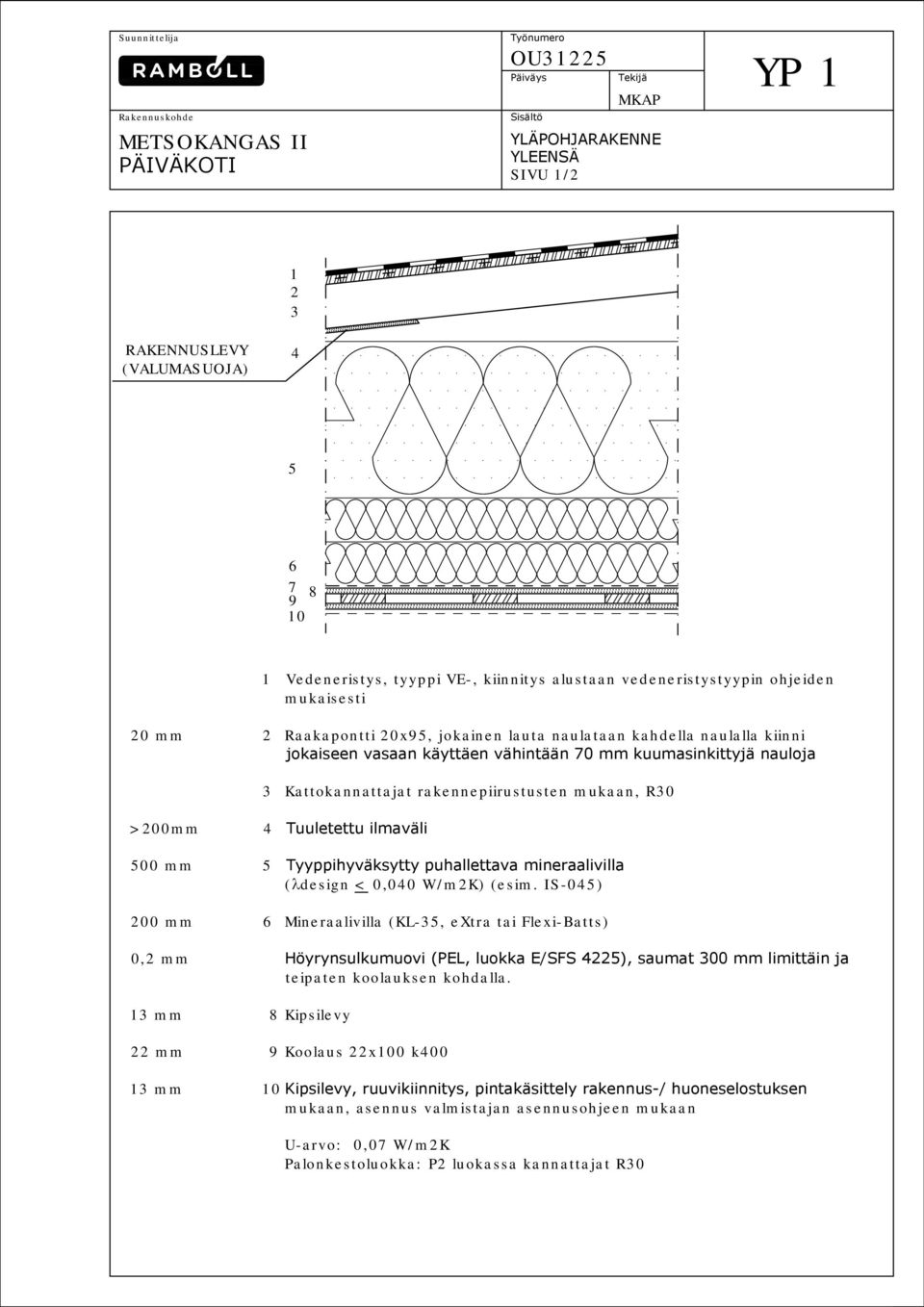

11 YLÄPOHJARAKENNE YLEENSÄ SIVU 1/2 YP RAKENNUSLEVY (VALUMASUOJA) Vedeneristys, tyyppi VE-, kiinnitys alustaan vedeneristystyypin ohjeiden mukaisesti 20 mm 2 Raakapontti 20x95, jokainen lauta naulataan kahdella naulalla kiinni jokaiseen vasaan käyttäen vähintään 70 mm kuumasinkittyjä nauloja 3 Kattokannattajat rakennepiirustusten mukaan, R30 >200mm 4 Tuuletettu ilmaväli 500 mm 5 Tyyppihyväksytty puhallettava mineraalivilla (design < 0,040 W/m2K) (esim. IS-045) 200 mm 6 Mineraalivilla (KL-35, extra tai Flexi-Batts) 0,2 mm Höyrynsulkumuovi (PEL, luokka E/SFS 4225), saumat 300 mm limittäin ja teipaten koolauksen kohdalla. 13 mm 8 Kipsilevy 22 mm 9 Koolaus 22x100 k mm 10 Kipsilevy, ruuvikiinnitys, pintakäsittely rakennus-/ huoneselostuksen mukaan, asennus valmistajan asennusohjeen mukaan U-arvo: 0,07 W/m2K Palonkestoluokka: P2 luokassa kannattajat R30

12 YLÄPOHJARAKENNE YLEENSÄ SIVU 2/2 YP 1 suuret kattopinnat on jaettava < 2400 m²:n osiin katteen on oltava luokkaa Broof villan asentamista varten asennetaan räystäille valumasuojalevyt (esim. Gyproc) 600 mm:n matkalle. Lisäksi rakennuksen keskelle on tehtävä kulkusilta, jonka kannatinpalkin alareuna on puhallettavan eristeen yläpinnan tasossa. villan asennuksessa noudatetaan tyyppihyväksyntäpäätöksessä annettuja ohjeita, erityisesti painuman/eristepaksuuden suhteen kanavat on eristettävä erikseen

13 YLÄPOHJARAKENNE IV-KONEHUONE SIVU 1/2 YP 2 RAKENNUSLEVY (VALUMASUOJA) x x x x 9 1 Vedeneristys, tyyppi VE-, kiinnitys alustaan vedeneristystyypin ohjeiden mukaisesti 20 mm 2 Raakapontti 20x95, jokainen lauta naulataan kahdella naulalla kiinni jokaiseen vasaan käyttäen vähintään 70 mm kuumasinkittyjä nauloja 3 Koolaus 100x50 k < 600 >200mm 4 Tuuletettu ilmaväli, jossa vesikaton tukirakenteet rakennepiirustusten mukaan 500 mm 5 Tyyppihyväksytty puhallettava mineraalivilla (design < 0,040 W/m2K) (esim. IS-045) 100 mm 6 Mineraalivilla (KL-35, extra tai Flexi-Batts) 7 Modifoitu bitumikermi, tuoteluokka BTL 4, liimattuna kauttaaltaan alustaan 300mm 8 Kantava teräsbetonilaatta rakennepiirustusten mukaan, paloluokka R60, ellei toisin mainittu 9 Pintamateriaali tai -käsittely rakennus-/huoneselostuksen mukaan U-arvo: 0,08 W/m2K

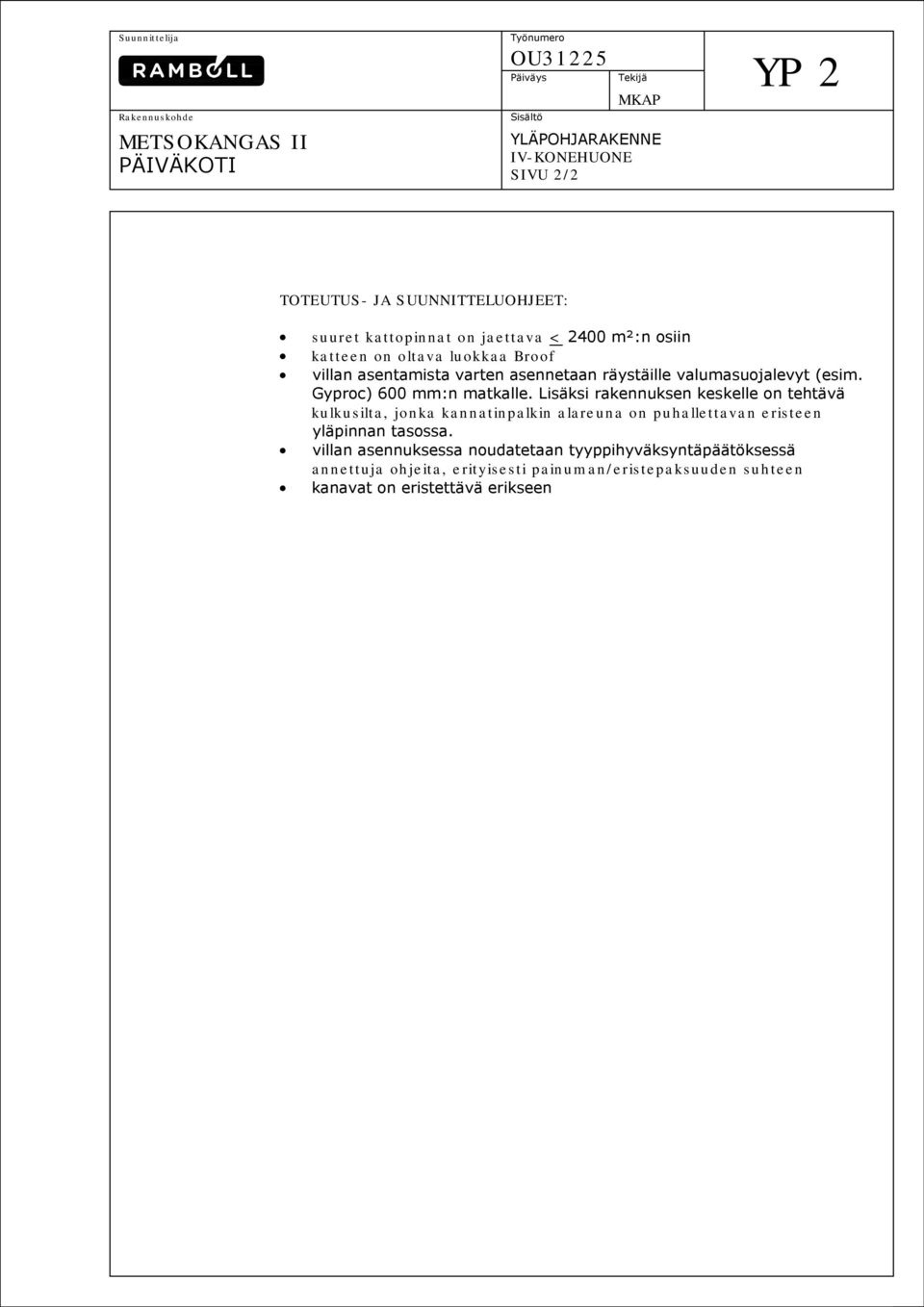

14 YLÄPOHJARAKENNE IV-KONEHUONE SIVU 2/2 YP 2 suuret kattopinnat on jaettava < 2400 m²:n osiin katteen on oltava luokkaa Broof villan asentamista varten asennetaan räystäille valumasuojalevyt (esim. Gyproc) 600 mm:n matkalle. Lisäksi rakennuksen keskelle on tehtävä kulkusilta, jonka kannatinpalkin alareuna on puhallettavan eristeen yläpinnan tasossa. villan asennuksessa noudatetaan tyyppihyväksyntäpäätöksessä annettuja ohjeita, erityisesti painuman/eristepaksuuden suhteen kanavat on eristettävä erikseen

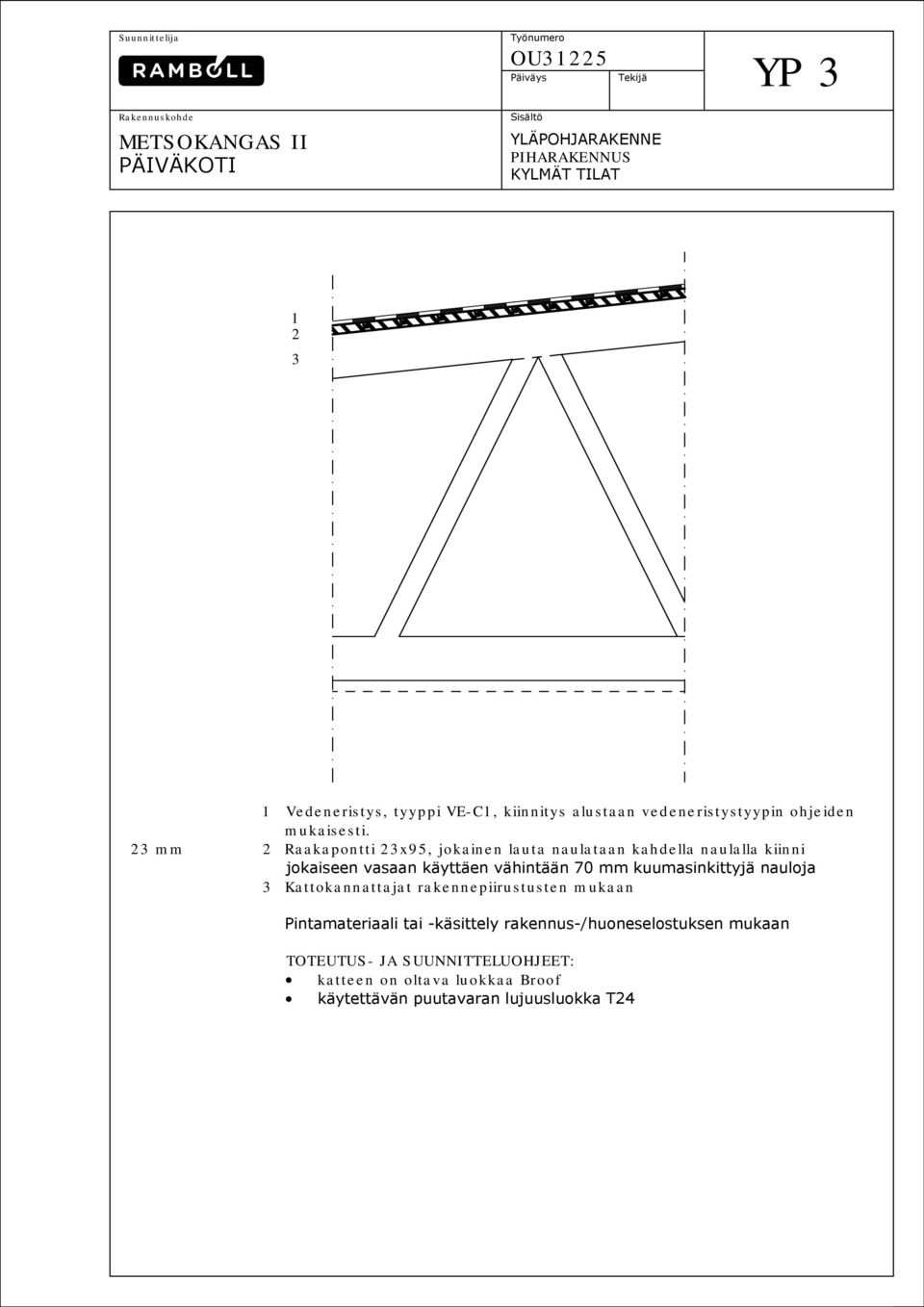

15 YP 3 YLÄPOHJARAKENNE PIHARAKENNUS KYLMÄT TILAT Vedeneristys, tyyppi VE-C1, kiinnitys alustaan vedeneristystyypin ohjeiden mukaisesti. 23 mm 2 Raakapontti 23x95, jokainen lauta naulataan kahdella naulalla kiinni jokaiseen vasaan käyttäen vähintään 70 mm kuumasinkittyjä nauloja 3 Kattokannattajat rakennepiirustusten mukaan Pintamateriaali tai -käsittely rakennus-/huoneselostuksen mukaan katteen on oltava luokkaa Broof käytettävän puutavaran lujuusluokka T24

16 ULKOSEINÄ, TIILIVERHOUS US mm 1 Muurattu julkisivutiili rakennusselostuksen mukaan, muuraussiteet >4 kpl/m2 40 mm 2 Tuuletettu ilmarako 45/50 mm 3 Mineraalivilla (RKL-A 45mm tai WPS 3ntj 50mm), saumat teipataan järjestelmään hyväksytyllä teipillä. Eristelevyjen kiinnitys RKL-tiilisiteillä tai vast. >4 kpl/m2. Pintaluokitus B-s1,d0 200 mm 4 Runko 200x50 k mineraalivilla (extra, KL-35 tai Flexi-Batts) 0,2 mm Höyrynsulkumuovi (PEL, luokka E/SFS 4225), saumat 300 mm limittäin ja teipaten koolauksen kohdalla. 5 Rakennuslevy työselityksen mukaan, pintaluokitus B-s1,d0. 6 Pintakäsittely huoneselostuksen mukaan U-arvo: 0,17 W/m2K laasti M 100/600 (esim. PARMU) levyjen saumat tiivistettävä rungon aluspuu kestopuuta seinä jäykistetään rungon ulkopintaan lovetuilla ja naulatuilla 22x100 ristisiteillä veden ja kosteuden poisto rakenteen alaosasta sekä ovien että ikkunoiden päältä rakennesuunnittelijan ohjeen mukaan sähköt pinta-asennuksena tiilimuurauksen raudoitus (RST), aukkopalkit, liikuntasaumat jne. rakennepiirustusten mukaan

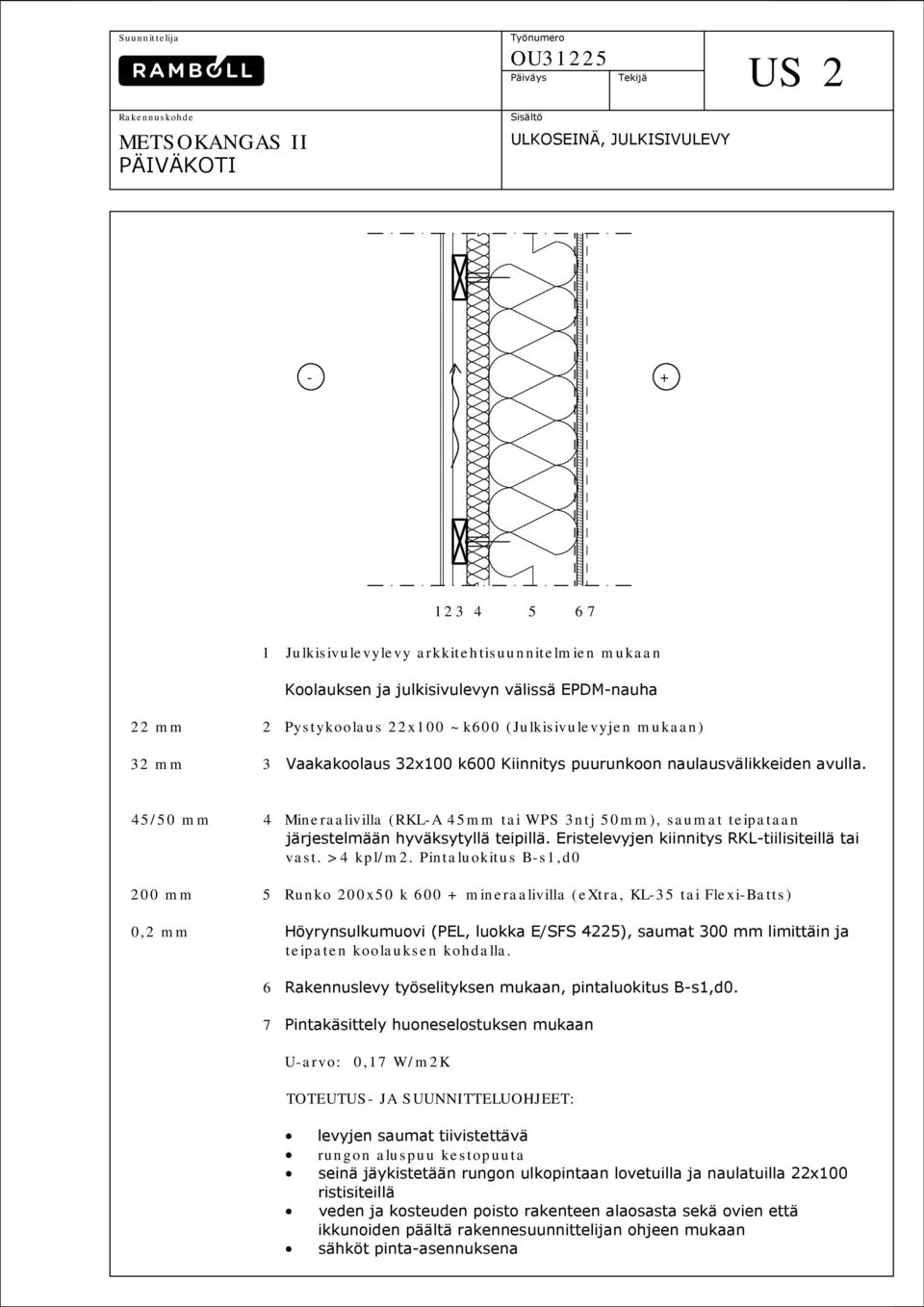

17 US 2 ULKOSEINÄ, JULKISIVULEVY Julkisivulevylevy arkkitehtisuunnitelmien mukaan Koolauksen ja julkisivulevyn välissä EPDM-nauha 22 mm 2 Pystykoolaus 22x100 ~k600 (Julkisivulevyjen mukaan) 32 mm 3 Vaakakoolaus 32x100 k600 Kiinnitys puurunkoon naulausvälikkeiden avulla. 45/50 mm 4 Mineraalivilla (RKL-A 45mm tai WPS 3ntj 50mm), saumat teipataan järjestelmään hyväksytyllä teipillä. Eristelevyjen kiinnitys RKL-tiilisiteillä tai vast. >4 kpl/m2. Pintaluokitus B-s1,d0 200 mm 5 Runko 200x50 k mineraalivilla (extra, KL-35 tai Flexi-Batts) 0,2 mm Höyrynsulkumuovi (PEL, luokka E/SFS 4225), saumat 300 mm limittäin ja teipaten koolauksen kohdalla. 6 Rakennuslevy työselityksen mukaan, pintaluokitus B-s1,d0. 7 Pintakäsittely huoneselostuksen mukaan U-arvo: 0,17 W/m2K levyjen saumat tiivistettävä rungon aluspuu kestopuuta seinä jäykistetään rungon ulkopintaan lovetuilla ja naulatuilla 22x100 ristisiteillä veden ja kosteuden poisto rakenteen alaosasta sekä ovien että ikkunoiden päältä rakennesuunnittelijan ohjeen mukaan sähköt pinta-asennuksena

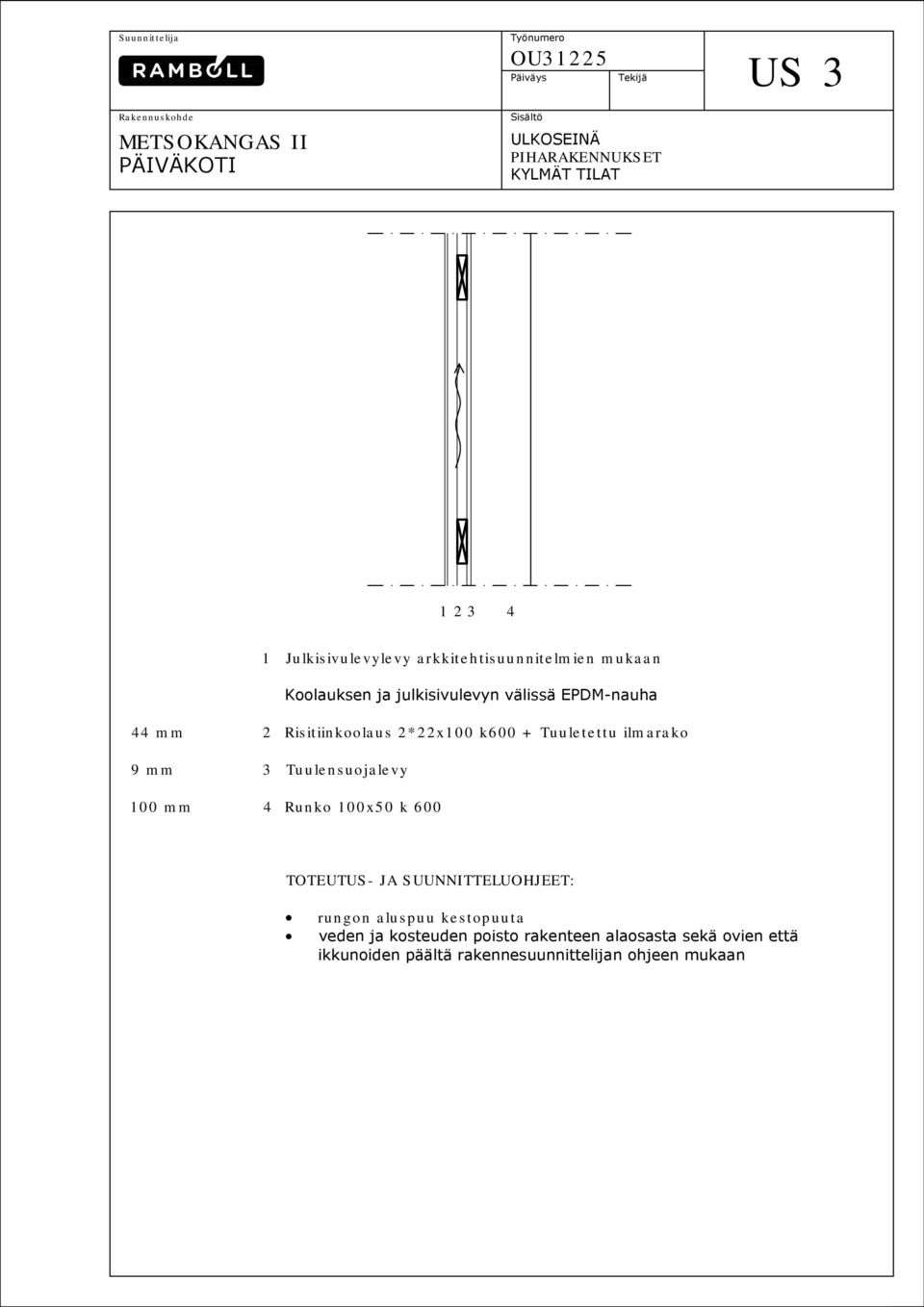

18 US 3 ULKOSEINÄ PIHARAKENNUKSET KYLMÄT TILAT Julkisivulevylevy arkkitehtisuunnitelmien mukaan Koolauksen ja julkisivulevyn välissä EPDM-nauha 44 mm 2 Risitiinkoolaus 2*22x100 k600 + Tuuletettu ilmarako 9 mm 3 Tuulensuojalevy 100 mm 4 Runko 100x50 k 600 rungon aluspuu kestopuuta veden ja kosteuden poisto rakenteen alaosasta sekä ovien että ikkunoiden päältä rakennesuunnittelijan ohjeen mukaan

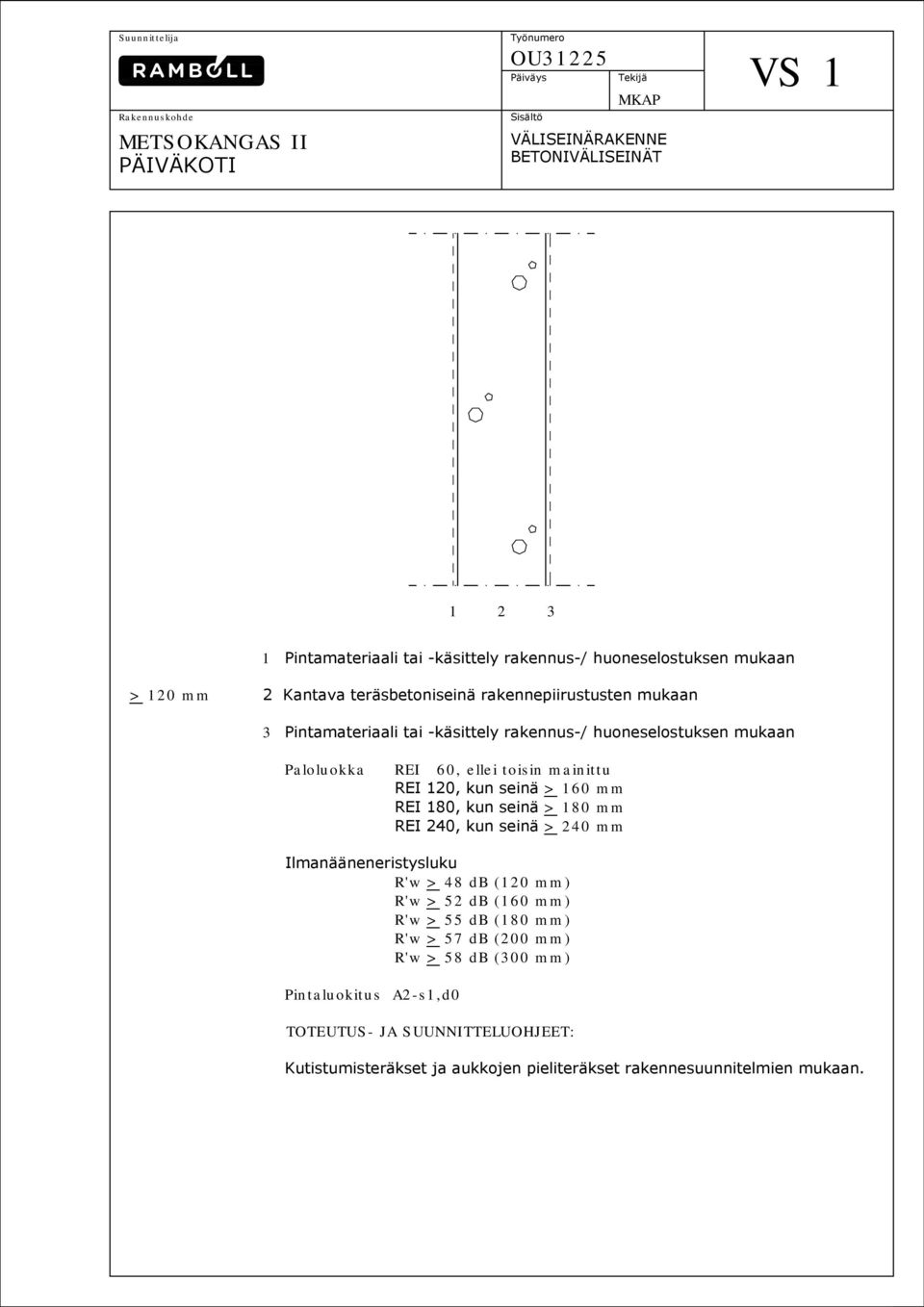

19 VÄLISEINÄRAKENNE BETONIVÄLISEINÄT VS Pintamateriaali tai -käsittely rakennus-/ huoneselostuksen mukaan > 120 mm 2 Kantava teräsbetoniseinä rakennepiirustusten mukaan 3 Pintamateriaali tai -käsittely rakennus-/ huoneselostuksen mukaan Paloluokka REI 60, ellei toisin mainittu REI 120, kun seinä > 160 mm REI 180, kun seinä > 180 mm REI 240, kun seinä > 240 mm Ilmanääneneristysluku R'w > 48 db (120 mm) R'w > 52 db (160 mm) R'w > 55 db (180 mm) R'w > 57 db (200 mm) R'w > 58 db (300 mm) Pintaluokitus A2-s1,d0 Kutistumisteräkset ja aukkojen pieliteräkset rakennesuunnitelmien mukaan.

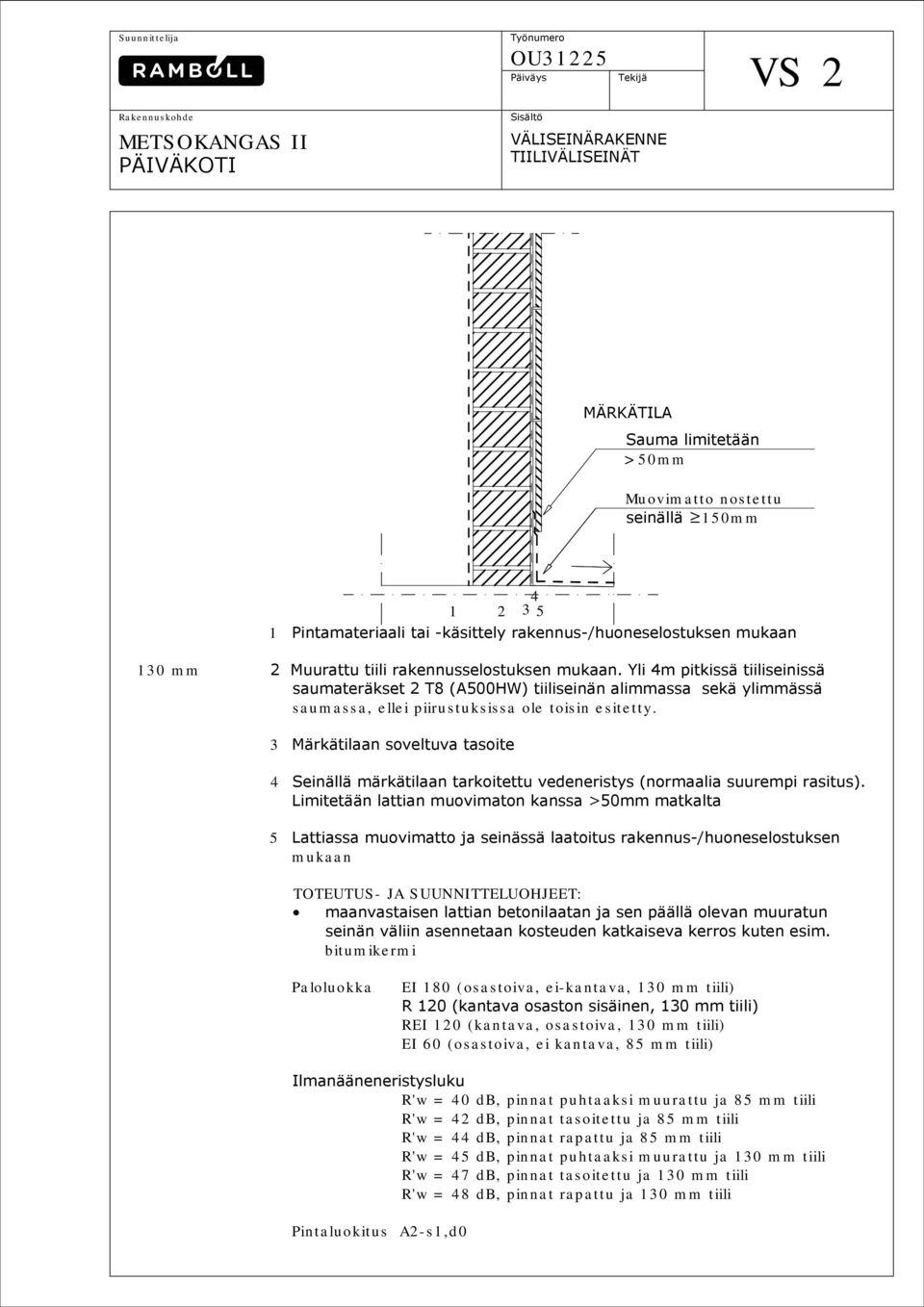

20 VS 2 VÄLISEINÄRAKENNE TIILIVÄLISEINÄT MÄRKÄTILA Sauma limitetään >50mm Muovimatto nostettu seinällä 150mm Pintamateriaali tai -käsittely rakennus-/huoneselostuksen mukaan 130 mm 2 Muurattu tiili rakennusselostuksen mukaan. Yli 4m pitkissä tiiliseinissä saumateräkset 2 T8 (A500HW) tiiliseinän alimmassa sekä ylimmässä saumassa, ellei piirustuksissa ole toisin esitetty. 3 Märkätilaan soveltuva tasoite 4 Seinällä märkätilaan tarkoitettu vedeneristys (normaalia suurempi rasitus). Limitetään lattian muovimaton kanssa >50mm matkalta 5 Lattiassa muovimatto ja seinässä laatoitus rakennus-/huoneselostuksen mukaan maanvastaisen lattian betonilaatan ja sen päällä olevan muuratun seinän väliin asennetaan kosteuden katkaiseva kerros kuten esim. bitumikermi Paloluokka EI 180 (osastoiva, ei-kantava, 130 mm tiili) R 120 (kantava osaston sisäinen, 130 mm tiili) REI 120 (kantava, osastoiva, 130 mm tiili) EI 60 (osastoiva, ei kantava, 85 mm tiili) Ilmanääneneristysluku R'w = 40 db, pinnat puhtaaksi muurattu ja 85 mm tiili R'w = 42 db, pinnat tasoitettu ja 85 mm tiili R'w = 44 db, pinnat rapattu ja 85 mm tiili R'w = 45 db, pinnat puhtaaksi muurattu ja 130 mm tiili R'w = 47 db, pinnat tasoitettu ja 130 mm tiili R'w = 48 db, pinnat rapattu ja 130 mm tiili Pintaluokitus A2-s1,d0

21 VS 3 VÄLISEINÄRAKENNE HARKKOSEINÄT MÄRKÄTILA Sauma limitetään 50mm Muovimatto nostettu seinällä 100mm Pintamateriaali tai -käsittely rakennus-/ huoneselostuksen mukaan 85 mm 2 Kevytsorabetonielementti tai esim. Kahi-väliseinäponttiharkko 300x85x198 ohutsaumamuurattuna tai Puhtaaksimuurattu tiili rakennusselostuksen mukaan. Yli 4m pitkissä tiiliseinissä saumateräkset 2 T8 (A500HW) tiiliseinän alimmassa sekä ylimmässä saumassa, ellei piirustuksissa ole toisin esitetty 3 Märkätilaan soveltuva tasoite 4 Seinällä märkätilaan tarkoitettu vedeneristys (normaalia suurempi rasitus). Limitetään lattian muovimaton kanssa >50mm matkalta 5 Lattiassa muovimatto ja seinässä laatoitus rakennus-/huoneselostuksen mukaan maanvastaisen lattian betonilaatan ja sen päällä olevan muuratun seinän väliin asennetaan kosteuden katkaiseva kerros kuten esim. bitumikermi

22 VÄLISEINÄRAKENNE LEVYVÄLISEINÄT KANTAVAT VS Pintamateriaali tai -käsittely rakennus-/huoneselostuksen mukaan 13 mm 2 Kipsilevy, reunaohennettu 13 mm 3 Kipsilevy, suora reuna 150 mm 4 Runko 150x50 k mineraalivilla 70 mm (extra, KL-35 tai Flexi-Batts) 13 mm 5 Kipsilevy, suora reuna 13 mm 6 Kipsilevy, reunaohennettu 7 Pintamateriaali tai -käsittely rakennus-/huoneselostuksen mukaan Paloluokka R30 Ilmaääneneristysluku R'w 44 db Pintaluokitus A2-s1,d0 seinän maksimikorkeus 4000 mm palonkestoluokka REI 30, jos käytetään runkotilan täyttävää kivivillaa (Isover KOL tai vastaava (tiheys ja sideainemäärä)) maanvastaisen lattian betonilaatan ja sen päällä olevan puuseinän väliin asennetaan kosteuden katkaiseva kerros kuten esim. bitumikermi.

23 VÄLISEINÄRAKENNE LEVYVÄLISEINÄT SIVU 1/2 VS Pintamateriaali tai -käsittely rakennus-/huoneselostuksen mukaan 13 mm 2 Kipsilevy rakennus-/huoneselostuksen mukaan 70 mm 3 Puurunko 70x45 k 600/Teräsranka 66mm k mineraalivilla 70 mm (extra, KL-35 tai Flexi-Batts) 13 mm 4 Kipsilevy rakennus-/huoneselostuksen mukaan 5 Pintamateriaali tai -käsittely rakennus-/huoneselostuksen mukaan Paloluokka EI 30 (EI60), (ei kantava) Ilmaääneneristysluku Puurunko: R'w 35 db, Teräsrankaseinä: R'w 40 db Pintaluokitus A2-s1,d0

24 VÄLISEINÄRAKENNE LEVYVÄLISEINÄT SIVU 2/2 VS 6 Puurunkoseinät: seinän maksimikorkeus 3000 mm palonkestoluokka EI 60, jos käytetään runkotilan täyttävää kivivillaa (Isover KOL tai vastaava (tiheys ja sideainemäärä)) maanvastaisen lattian betonilaatan ja sen päällä olevan puuseinän väliin asennetaan kosteuden katkaiseva kerros kuten esim. bitumikermi. Teräsrankaseinät: seinän liitokset rakennusrunkoon sekä lävistykset detaljipiirustusten mukaan kiviaineisen seinän/lattian/katon ja kipsilevyn välisessä saumassa elastinen/akustinen saumausmassa ei raskaita kiinnityksiä runkojako k 300, jos raskaita kiinnityksiä tai pintamateriaalina laatoitus kalusteiden kohdalla vahvistusrangat rakennesuunnittelijan ohjeen mukaan seinän maksimikorkeus 3000 mm osastoivissa seinissä eristelevyjen paikallapysyvyys on varmistettava litteäkupukantaisilla ruuveilla > 38x4,2, 3 kpl / eristelevy, ks. tyyppihyväksyntäpäätös. palonkestoluokka EI 60, jos käytetään runkotilan täyttävää kivivillaa (Isover KOL tai vastaava (tiheys ja sideainemäärä)) liittyminen maanvastaisen lattian betonilaataan tuotevalmistajan ohjeiden mukaan

25 VS 7 VÄLISEINÄRAKENNE, LEVYVÄLISEINÄT RYHMÄ-, LEPO- JA OPETUSTILOJEN SEKÄ NÄIDEN JA KÄYTÄVIEN VÄLISET SEINÄT S. 1/ Pintamateriaali tai -käsittely rakennus-/huoneselostuksen mukaan 13 mm 2 Kipsilevy, reunaohennettu 13 mm 3 Kipsilevy, suora reuna 66/95 mm 4 Teräsranka 66mm k 600 / Puurunko 45*95 k600 + mineraalivilla 66 mm (extra, KL-35 tai Flexi-Batts) 13 mm 5 Kipsilevy, suora reuna 13 mm 6 Kipsilevy, reunaohennettu 7 Pintamateriaali tai -käsittely rakennus-/huoneselostuksen mukaan Paloluokka EI 60 (EI 90), (ei kantava) Ilmaääneneristysluku R'w 44 db Pintaluokitus A2-s1,d0

26 VS 7 VÄLISEINÄRAKENNE, LEVYVÄLISEINÄT RYHMÄ-, LEPO- JA OPETUSTILOJEN SEKÄ NÄIDEN JA KÄYTÄVIEN VÄLISET SEINÄT S. 2/2 Puurunko: seinän maksimikorkeus 4000 mm palonkestoluokka EI 90, jos käytetään runkotilan täyttävää kivivillaa (Isover KOL tai vastaava (tiheys ja sideainemäärä)) maanvastaisen lattian betonilaatan ja sen päällä olevan puuseinän väliin asennetaan kosteuden katkaiseva kerros kuten esim. bitumikermi. Teräsranka: seinän maksimikorkeus 4000 mm osastoivissa seinissä eristelevyjen paikallapysyvyys on varmistettava litteäkupukantaisilla ruuveilla > 38x4,2, 3 kpl/eristelevy, ks. tyyppihyväksyntäpäätös. palonkestoluokka EI 90, jos käytetään runkotilan täyttävää kivivillaa (Isover KOL tai vastaava (tiheys ja sideainemäärä)) liittyminen maanvastaisen lattian betonilaataan tuotevalmistajan ohjeiden mukaan

27 VÄLISEINÄRAKENNE LEVYVÄLISEINÄT VARASTOT JA YMS. TILAT VS Pintamateriaali tai -käsittely rakennus-/huoneselostuksen mukaan 13 mm 2 Kipsilevy rakennus-/huoneselostuksen mukaan 70 mm 3 Puurunko 70x45 k 600 / Teräsranka 66mm k mm 4 Kipsilevy rakennus-/huoneselostuksen mukaan 5 Pintamateriaali tai -käsittely rakennus-/huoneselostuksen mukaan Paloluokka EI 30 (ei kantava) Ilmaääneneristysluku R'w 30 db Pintaluokitus A2-s1,d0 Puurunko: seinän maksimikorkeus 3000 mm maanvastaisen lattian betonilaatan ja sen päällä olevan puuseinän väliin asennetaan kosteuden katkaiseva kerros kuten esim. bitumikermi. Teräsranka: seinän liitokset rakennusrunkoon sekä lävistykset detaljipiirustusten mukaan kiviaineisen seinän/lattian/katon ja kipsilevyn välisessä saumassa elastinen/akustinen saumausmassa ei raskaita kiinnityksiä runkojako k 300, jos raskaita kiinnityksiä tai pintamateriaalina laatoitus kalusteiden kohdalla vahvistusrangat rakennesuunnittelijan ohjeen mukaan seinän maksimikorkeus 3000 mm liittyminen maanvastaisen lattian betonilaataan tuotevalmistajan ohjeiden mukaan

28 VS 9 VÄLISEINÄRAKENNE LEVYVÄLISEINÄT MÄRKÄTILAT SIVU 1/2 WC SUIHKU Laatoitus rakennus-/huoneselostuksen mukaan 2 Kiinnityslaasti, luokka S2 3 Märkätilaan tarkoitettu vedeneristys (normaalia rasitus). Seinän ja lattian rajakohdissa käytetään vahvistusnauhaa valmistajan ohjeiden mukaan 13 mm 4 Märkätiloihin soveltuva kipsilevy rakennus-/huoneselostuksen mukaan 70 mm 5 Puurunko 70x45 k 300/Teräsranka 66mm k mineraalivilla 70 mm (extra, KL-35 tai Flexi-Batts) 13 mm 6 Märkätiloihin soveltuva kipsilevy rakennus-/huoneselostuksen mukaan 7 Märkätilaan tarkoitettu vedeneristys (normaalia suurempi rasitus). Seinän ja lattian rajakohdissa käytetään vahvistusnauhaa valmistajan ohjeiden mukaan 8 Kiinnityslaasti, luokka S2 9 Laatoitus rakennus-/huoneselostuksen mukaan

29 VS 9 VÄLISEINÄRAKENNE LEVYVÄLISEINÄT MÄRKÄTILAT SIVU 2/2 Puurunkoseinät: seinän maksimikorkeus 3000 mm palonkestoluokka EI 60, jos käytetään runkotilan täyttävää kivivillaa (Isover KOL tai vastaava (tiheys ja sideainemäärä)) maanvastaisen lattian betonilaatan ja sen päällä olevan puuseinän väliin asennetaan kosteuden katkaiseva kerros kuten esim. bitumikermi. Teräsrankaseinät: seinän liitokset rakennusrunkoon sekä lävistykset detaljipiirustusten mukaan kiviaineisen seinän/lattian/katon ja kipsilevyn välisessä saumassa elastinen/akustinen saumausmassa ei raskaita kiinnityksiä runkojako k 300, jos raskaita kiinnityksiä tai pintamateriaalina laatoitus kalusteiden kohdalla vahvistusrangat rakennesuunnittelijan ohjeen mukaan seinän maksimikorkeus 3000 mm osastoivissa seinissä eristelevyjen paikallapysyvyys on varmistettava litteäkupukantaisilla ruuveilla > 38x4,2, 3 kpl / eristelevy, ks. tyyppihyväksyntäpäätös. palonkestoluokka EI 60, jos käytetään runkotilan täyttävää kivivillaa (Isover KOL tai vastaava (tiheys ja sideainemäärä)) liittyminen maanvastaisen lattian betonilaataan tuotevalmistajan ohjeiden mukaan

30 MR 1 LIIKENNEALUEET PIHA-ALUEET KATUALUEEN LIITTYMÄT ASFALTTIPÄÄLLYSTE AB16/ mm 2 PROFILOINTIKERROS: MURSKE # mm TAI ASENNUSHIEKKA 300 mm 3 KANTAVAKERROS: MURSKE # /64 mm 950 mm 4 SUODATINKERROS: ROUTIMATON KESKI-/KARKEA HIEKKA 5 PERUSMAA (HUMUSMAA POISTETU) TAI TÄYTTÖ ROUTIMATTOMASTA HIEKASTA TAI SORASTA

31 MR 2 TURVA-ALUSTA TURVALAATTA (LAPSSET) RAKENNUSSELITYKSEN MUKAAN <20 mm 2 TARVITTAESSA TASAUSKERROS: KIVITUHKA 100 mm 3 MURSKE mm TAI KARKEA SORA 250 mm 4 MURSKESORA mm 950 mm 5 SUODATINKERROS: ROUTIMATON KESKI-/KARKEA HIEKKA 6 PERUSMAA (HUMUSMAA POISTETU) TAI TÄYTTÖ ROUTIMATTOMASTA HIEKASTA TAI SORASTA

32 MR 3 NURMIKKOALUEET 1 2 NURMIKKO, NURMETUSLUOKKA 1/RIL 132, SIEMENSEOS RAKENNUSSELITYKSEN MUKAAN 300 mm 1 RUOKAMULTAA TIIVISTETTYNÄ 2 PERUSMAA TAI TÄYTTÖ
