Pientalon ilmanvaihto ja eristys. Pientalon ilmanvaihto ja eristys Antti Laine Paroc Oy 2013

Transkriptio

1 Pientalon ilmanvaihto ja eristys 1

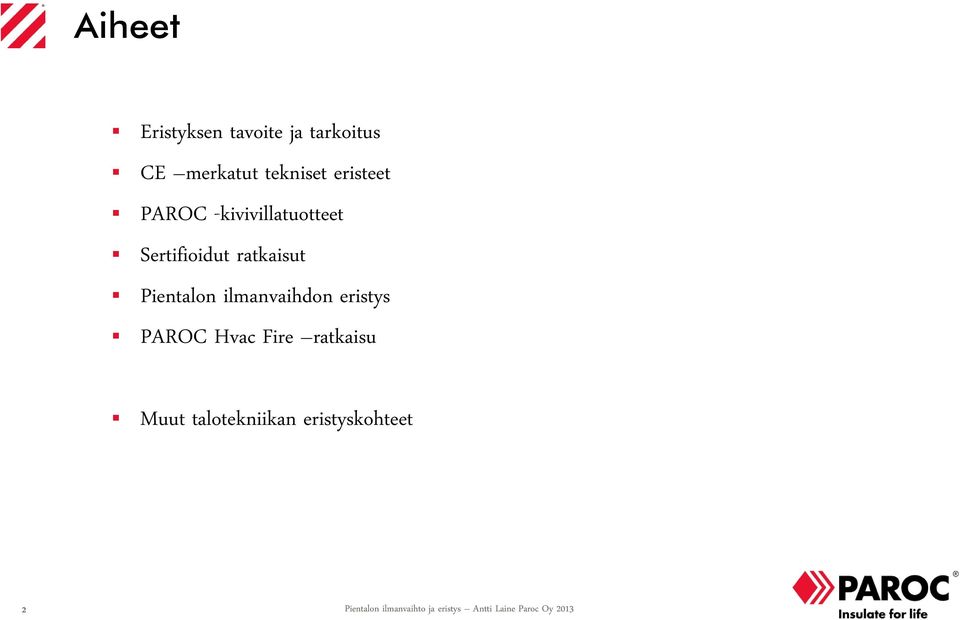

2 Aiheet Eristyksen tavoite ja tarkoitus CE merkatut tekniset eristeet PAROC -kivivillatuotteet Sertifioidut ratkaisut Pientalon ilmanvaihdon eristys PAROC Hvac Fire ratkaisu Muut talotekniikan eristyskohteet 2

3 Eristyksen tavoite ja tarkoitus Eristyksen tarkoituksena on Minimoida lämpöhäviöt Pienentää energian kulutusta ja siten käyttökustannuksia Vähentää päästöjä ja keventää ympäristön kuormitusta Varmistaa talotekniikan järjestelmien suunnitelman mukainen toiminta Lisätä työ- ja asuinviihtyvyyttä sekä turvallisuutta 3

4 Vaaditut ominaisuudet ja tuotteiden kelpoisuus Suomen rakentamismääräyskokoelma C osa Eristykset D osa LVI ja energiatalous E osa Rakenteellinen paloturvallisuus Talotekniikka RYL LVI kortit LVI Talotekniikassa yleisesti käytettävät eristemateriaalit ja asennus LVI Taloteknisten eristysten mitoitus ja käyttö CE merkki tuotestandardin EN mukaisesti Erilaisissa rakenteissa testausmenetelmä standardit esim. Ilmakanavien paloeristys, testattu rakenteena 4

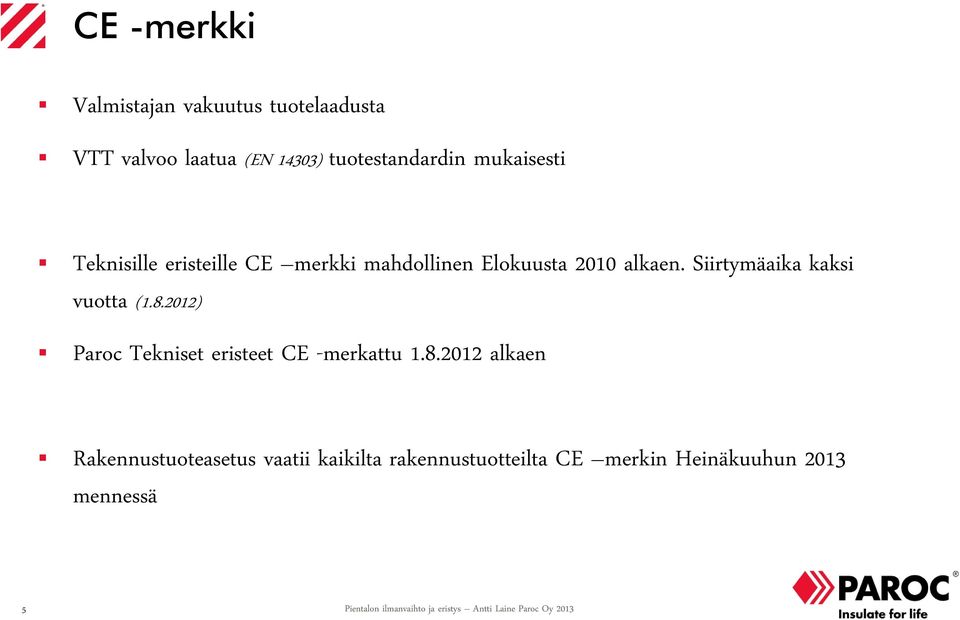

5 CE -merkki Valmistajan vakuutus tuotelaadusta VTT valvoo laatua (EN 14303) tuotestandardin mukaisesti Teknisille eristeille CE merkki mahdollinen Elokuusta 2010 alkaen. Siirtymäaika kaksi vuotta ( ) Paroc Tekniset eristeet CE -merkattu alkaen Rakennustuoteasetus vaatii kaikilta rakennustuotteilta CE merkin Heinäkuuhun 2013 mennessä 5

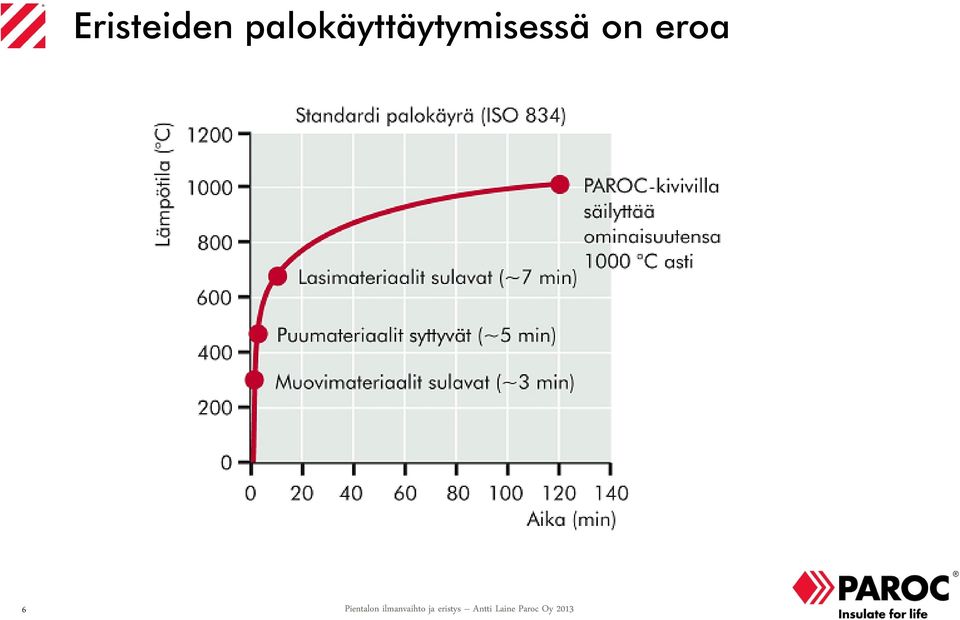

6 Eristeiden palokäyttäytymisessä on eroa 6

7 Rakennustarvikkeiden europaloluokat A1 A2 B C D E F = ei osallistu paloon = osallistuu erittäin rajoitetusti = osallistuu hyvin rajoitetusti = osallistuu rajoitetusti = osallistuminen hyväksyttävissä = käyttäytyminen hyväksyttävissä = käyttäytymistä ei määritelty Lisämääreet (A2 - D) Savun tuotto: s1, s2, s3 Palavat pisarat: d0, d1, d2 Esim. A2-s1,d0 7

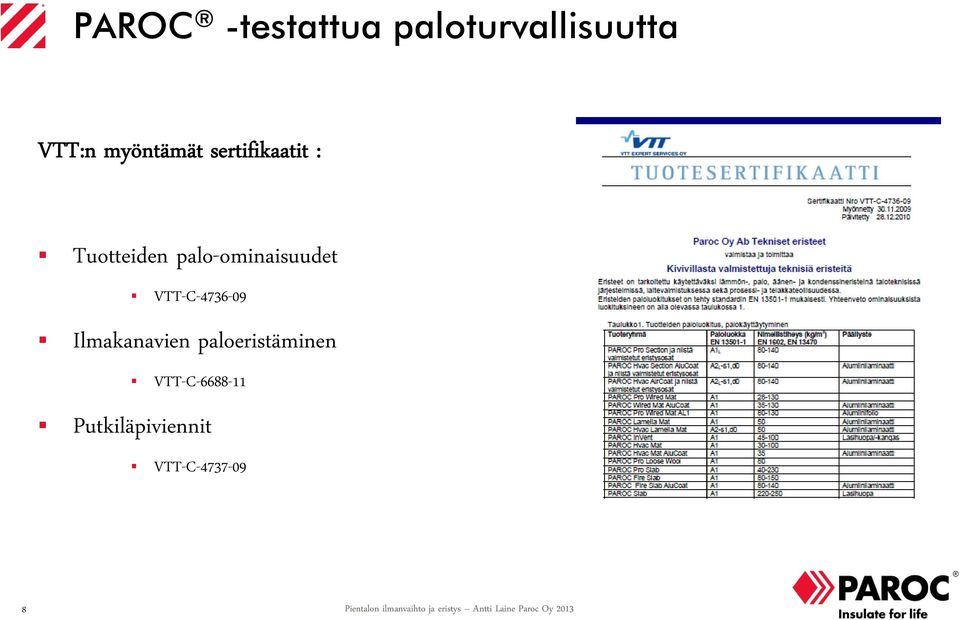

8 PAROC -testattua paloturvallisuutta VTT:n myöntämät sertifikaatit : Tuotteiden palo-ominaisuudet VTT-C Ilmakanavien paloeristäminen VTT-C Putkiläpiviennit VTT-C

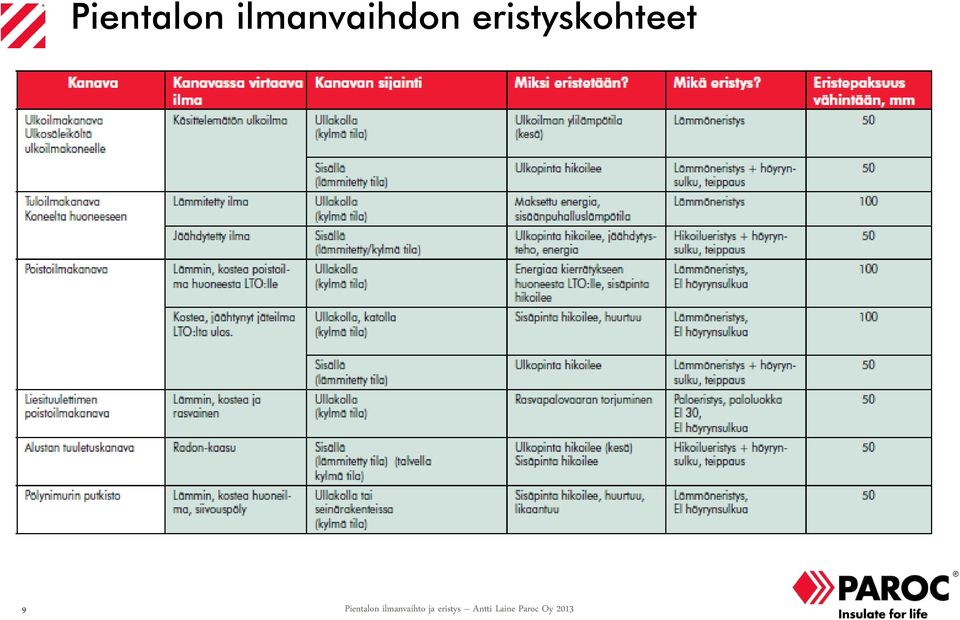

9 Pientalon ilmanvaihdon eristyskohteet 9

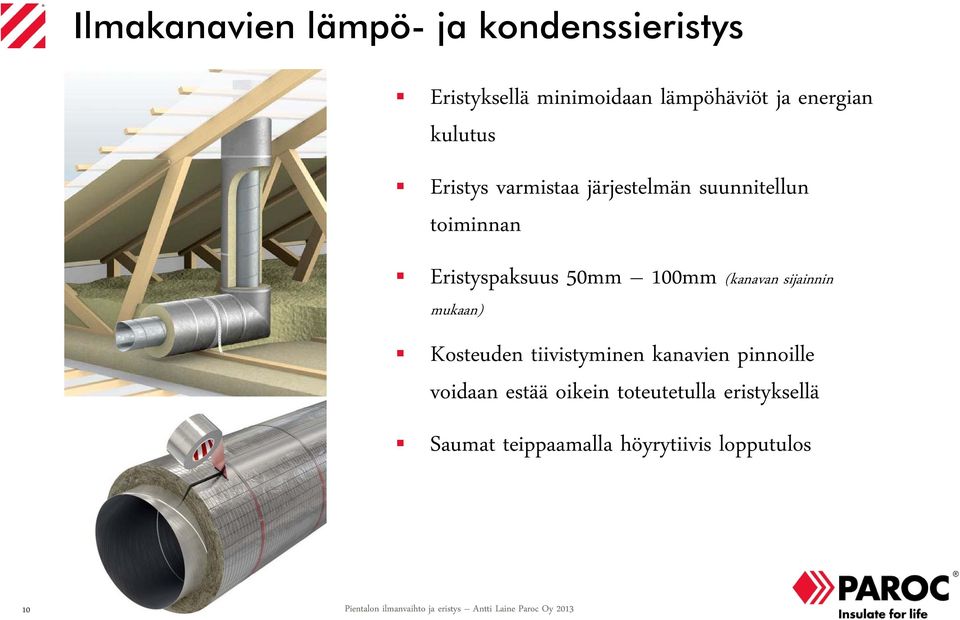

10 Ilmakanavien lämpö- ja kondenssieristys Eristyksellä minimoidaan lämpöhäviöt ja energian kulutus Eristys varmistaa järjestelmän suunnitellun toiminnan Eristyspaksuus 50mm 100mm (kanavan sijainnin mukaan) Kosteuden tiivistyminen kanavien pinnoille voidaan estää oikein toteutetulla eristyksellä Saumat teippaamalla höyrytiivis lopputulos 10

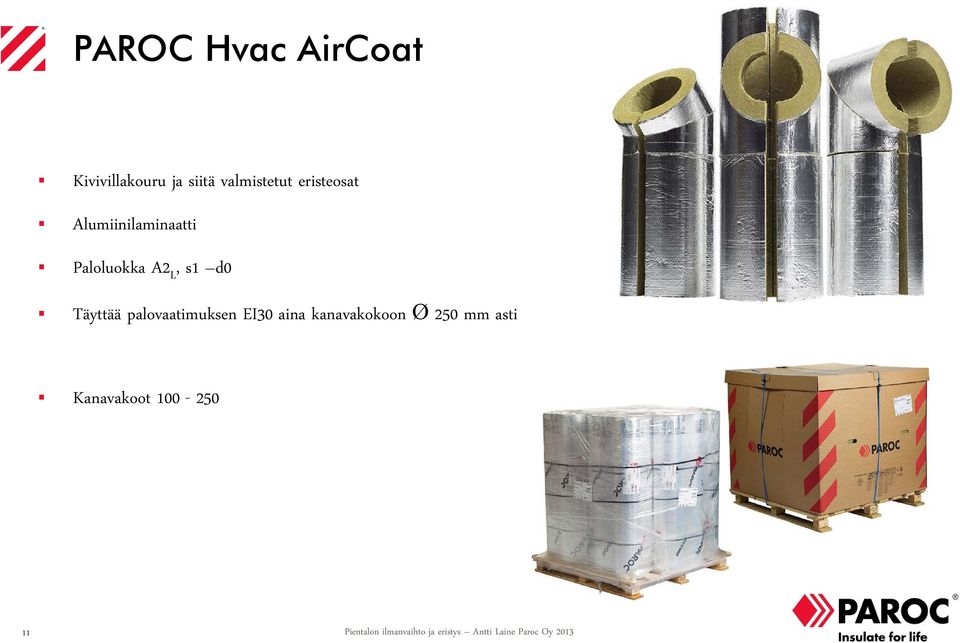

11 PAROC Hvac AirCoat Kivivillakouru ja siitä valmistetut eristeosat Alumiinilaminaatti Paloluokka A2 L, s1 d0 Täyttää palovaatimuksen EI30 aina kanavakokoon Ø 250 mm asti Kanavakoot

12 PAROC Hvac Mat AluCoat Kivivillamatto Alumiinilaminaatti Paloluokka A1 Lavassa 12 pakettia 12

13 PAROC Hvac Lamella Mat AL7 Kivivillalamellimatto Alumiinilaminaatti Paloluokka A2 s1, d0 Puristuslujuus 6 kpa Lavassa 6 pakettia 13

14 Ilmakanavien paloeristys Ilmakanavien paloeristys on tärkeä osa rakennuksen paloturvallisuutta Sertifikaatti VTT-C perustuu EN mukaiseen testaukseen myönnetty PAROC Hvac Fire -ilmakanavien paloeristysratkaisut 14

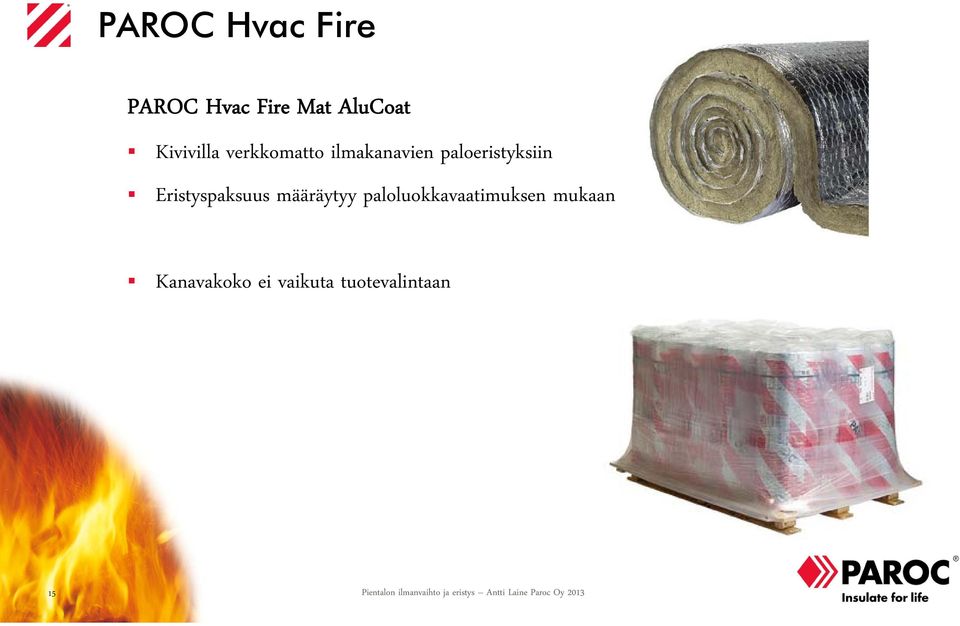

15 PAROC Hvac Fire PAROC Hvac Fire Mat AluCoat Kivivilla verkkomatto ilmakanavien paloeristyksiin Eristyspaksuus määräytyy paloluokkavaatimuksen mukaan Kanavakoko ei vaikuta tuotevalintaan 15

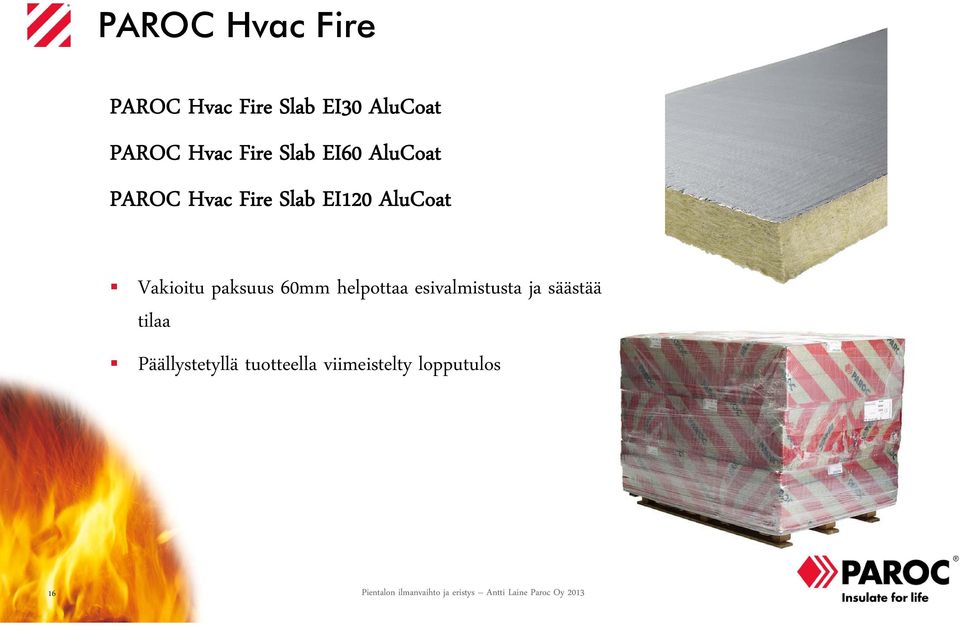

16 PAROC Hvac Fire PAROC Hvac Fire Slab EI30 AluCoat PAROC Hvac Fire Slab EI60 AluCoat PAROC Hvac Fire Slab EI120 AluCoat Vakioitu paksuus 60mm helpottaa esivalmistusta ja säästää tilaa Päällystetyllä tuotteella viimeistelty lopputulos 16

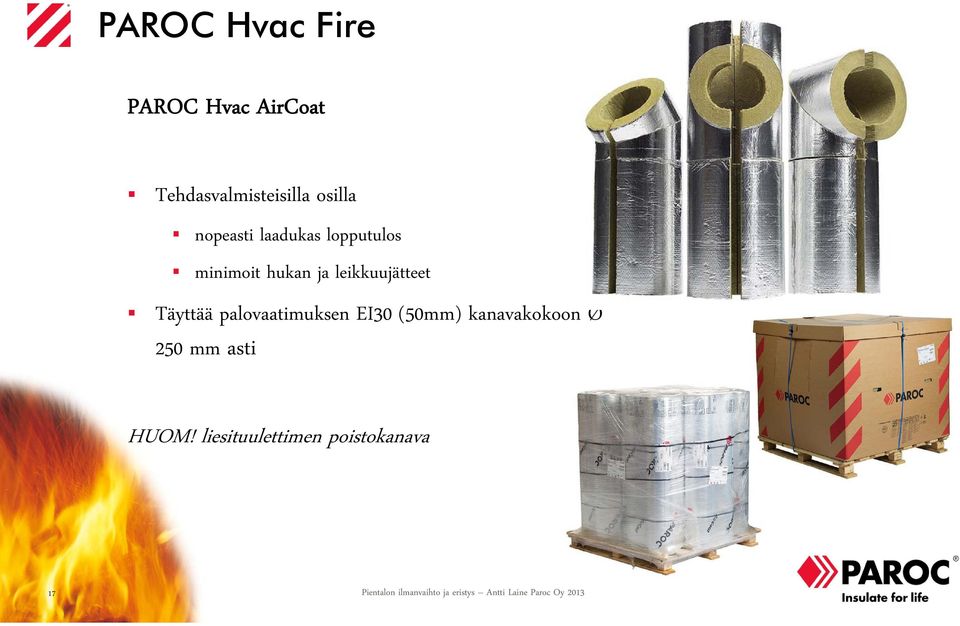

17 PAROC Hvac Fire PAROC Hvac AirCoat Tehdasvalmisteisilla osilla nopeasti laadukas lopputulos minimoit hukan ja leikkuujätteet Täyttää palovaatimuksen EI30 (50mm) kanavakokoon Ø 250 mm asti HUOM! liesituulettimen poistokanava 17

18 PAROC Hvac Fire -ratkaisut 18

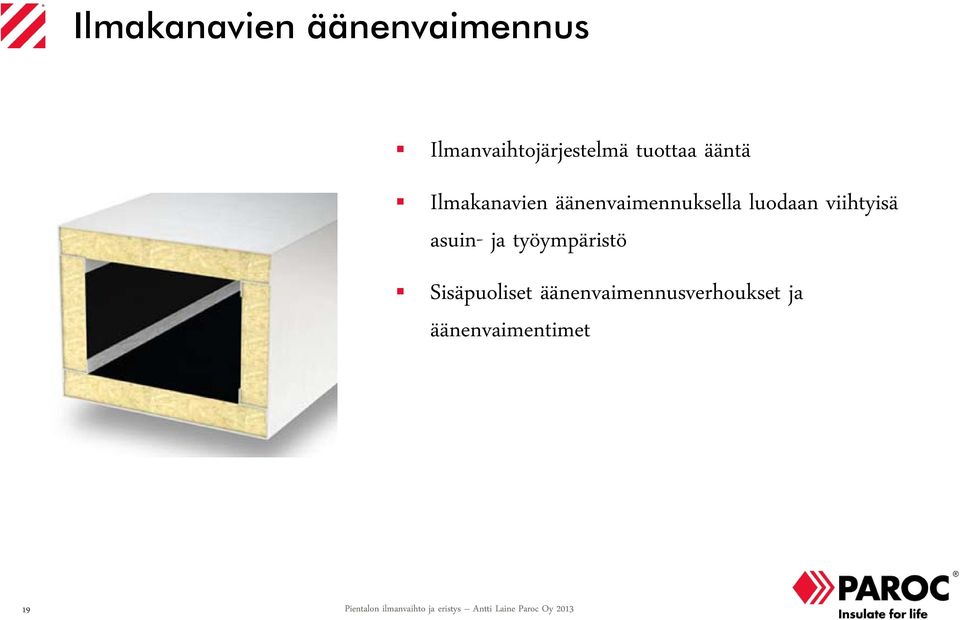

19 Ilmakanavien äänenvaimennus Ilmanvaihtojärjestelmä tuottaa ääntä Ilmakanavien äänenvaimennuksella luodaan viihtyisä asuin- ja työympäristö Sisäpuoliset äänenvaimennusverhoukset ja äänenvaimentimet 19

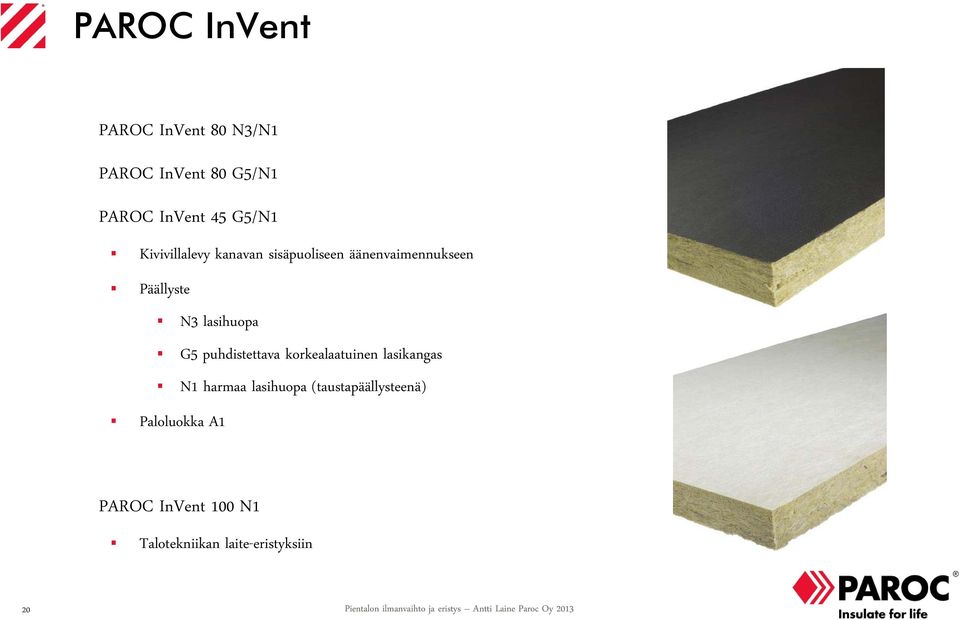

20 PAROC InVent PAROC InVent 80 N3/N1 PAROC InVent 80 G5/N1 PAROC InVent 45 G5/N1 Kivivillalevy kanavan sisäpuoliseen äänenvaimennukseen Päällyste N3 lasihuopa G5 puhdistettava korkealaatuinen lasikangas N1 harmaa lasihuopa (taustapäällysteenä) Paloluokka A1 PAROC InVent 100 N1 Talotekniikan laite-eristyksiin 20

21 Muita talotekniikan eristyskohteita 21

22 Talotekniikan putkieristykset Talotekniikan putkistot eristetään kouruilla ja tehdasvalmisteisilla käyräeristeillä PAROC Hvac Section AluCoat T putkikokoon asti PAROC Hvac Section AluCoat putkikoosta alkaen PAROC Hvac Bend AluCoat T putkikokoon asti 22

23 Eristeissä on eroja 23

24 Muoviviemäreiden eristäminen Eristyksellä tavoitellaan lämpö-, palo- ja ääneneristystä Muoviviemäreiden eristyksessä voidaan soveltaa ilmakanavien paloeristysratkaisua ulkopuolista paloa vastaan PAROC Hvac AirCoat EI30 eristyspaksuudella 50mm PAROC Hvac Fire Mat AluCoat EI30 eristyspaksuudella 60mm EI60 eristyspaksuudella 80mm 24
