1 Saint-Gobain Rakennustuotteet Oy PL 250, Kerkkolankatu Hyvinkää

2 ISOVER ISOTEC Pientalon tekniset eristykset

3 2 Ilmanvaihtokanavien eristeet Hyvä sisäilma on ensiarvoisen tärkeää ihmisen hyvinvoinnin kannalta. Se vaikuttaa virkeyteen ja jaksamiseen. Lisäksi se luo miellyttävän työ- ja oleskeluympäristön. Tehokkaasti ilmastoidussa talossa kosteus- ja homeongelmat eivät pääse vaurioittamaan rakenteita. Terve rakennus kestää sukupolvelta toiselle ilman suurempia rakenteellisia remontteja. Pientalon ilmanvaihdon lämmöntalteenottojärjestelmän tultua lähes pakolliseksi uusien energiansäästö- määräysten yhteydessä on tärkeää kiinnittää erityistä huomiota myös ilmanvaihtokanavien eristämiseen. Ilmanvaihtokanavien eristämisen voi toteuttaa joko ISOTEC KIM-AL -ilmastointimatolla tai vaihtoehtoisesti tähän käyttötarkoitukseen suunnitelluilla ISOTEC KK-AL AluLine -putkieristeellä. Eristekourut ja eristematot on valmistettu pääosin kierrätettävistä materiaaleista. Kierrätyslasin osuus näissä on jopa 80 %.

4 3 Eristematto vai -kouru? Eristetyypin valintaan vaikuttavat monet seikat, kuten eristyskyky, hankintahinta, työn helppous, materiaalin kierrätettävyys, varastointi- ja kuljetuskustannukset sekä eristeen saatavuus. Lopputulos on kummallakin eristeellä tehtynä energiatalouden kannalta samanlainen ja molemmilla eristeillä saadaan huoliteltu lopputulos. Yhtä hyvä eristys Kourun eristyskyky on hieman parempi kuin maton eli sen lämmönjohtavuus on pienempi, (0,032 W/mK),kuin matolla (0,036 W/mK). Tässä ohjeessa on maton eristyspaksuusvaatimus kylmässä tilassa 100 mm ja kourun 80 mm, joten molemmilla saavutetaan sama lopputulos. Hankintahinnoissa eroa Eristematon hankintahinta on huomattavasti edullisempi kuin vastaavan kourueristeen. Kun verrataan esimerkiksi 125 mm kanavaan käytetyn 100 mm mattoeristeen ja 80 mm kourueristeen hankintahintoja keskenään on mattoeriste noin 60 % kourua edullisempi. Eristäminen helppoa Suorien kanavien eristäminen kourulla on jonkin verran nopeampaa, mutta käyräeristyksissä ei eroa juurikaan synny. Kuljetus- ja varastointikustannukset Eristematto puristetaan pakatessa kokoon jopa 70 % sen tilavuudesta, jolloin sen kuljetus- ja varastointikustannukset ovat selkeästi edullisemmat kuin eristekourun. Kuljetus- ja varastointikustannukset näin ovat luonnollisesti pienemmät. Pientalon LTO-järjestelmän kanavien eristäminen 1. Ulkoilmakanava tuodaan aina, jos mahdolista yläpohjaeristeen yläpuolella. Eristepaksuus 100 mm. Kaikki saumat teipataan huolellisesti 75 mm Al-teipillä. 2. Tuloilmakanavan eristyspaksuus on 50 mm yläpohjaeristeessä ja 100 mm kylmässä tilassa ullakolla. Eristyksen poikittaissaumoja ei tarvitse teipata. Lämpimässä huonetilassa tuloilmakanavan eristyspaksuus on 30 mm ja kaikki saumat teipataan huolellisesti. 3. Poistoilmakanava eristetään kuten tuloilmakanava 4. Jäteilmakanava: Keittiön erillinen jäteilmakanava on paloeristettävä (EI 30). Eristeenä käytetään ULTIMATE UMFN-13 -lämpömattoa ja sen päälle asennetaan KIM- AL-50 -matto. Eristyksen poikittaissaumoja ei tarvitse teipata. LTO-koneelta lähtevän jäteilmakanavan eristys tehdään kuten tuloilmakanavassa.

5 Ilmanvaihtokanavien eristeet Ilmastointimatto ISOTEC KIM-AL Ilmanvaihtokanavien eristäminen ISOVER KIM-AL -matolla Kevyt ilmastointimatto KIM-AL on toiselta puolelta päällystetty ohuella verkkovahvistetulla alumiinilaminaatilla. Saint-Gobain Rakennustuotteet Oy:n suosittelemat ilmanvaihdon eristyksien vähimmäiseristyspaksuudet ovat pyöreille tuloilma-, poistoilma- ja jäteilmakanaville LTO-järjestelmässä seuraavat: Pyöreän kanavan koko, mm Kanava ullakolla yläpohjan eristeessä vähimmäiseristyspaksuus Kanava eristeen yläpuolella kylmässä tilassa vähimmäiseristyspaksuus mm 100 mm mm 100 mm mm 100 mm Eristemenekki: Pyöreän kanavan koko ø mm KIM-AL-50 (LVI ) Yhdellä paketilla eristät KIM-AL-50 toisena kerroksena Yhdellä paketilla eristät 100 n. 13 m 4,8 m 125 n. 10 m 4,8 m 160 n. 9 m n. 3,6 m Tulo-, poisto- ja jäteilmakanava yläpohjaeristeessä Eristemenekki Eristepaksuus 50 mm Eriste: ISOTEC KIM-AL-50. Eriste kiinnitetään galvanoidulla rautalangalla 300 mm välein ja jokaisen kanavan kannakkeen molemmille puolille yksi sidos. Eristyksen saumoja ei saa teipata. Mikäli ilmanvaihtojärjestelmä on varustettu keskitetyllä jäähdytyksellä, niin tuloilmakanavan eristeen kaikki saumat teipataan vähintään 75 mm leveällä alumiiniteipillä. Eristemenekki (m 2 /kanavametri) Kanavakoko mm ISOTEC KIM-AL , , , ,0 Ilmanvaihtokanavan eristäminen matolla Aseta sopiva malline matolle sen pituussuuntaisesti ja merkitse tarvittava pituusmitta tussilla alumiinipintaan. Piirrä esim. suoraa lautaa apuna käyttäen leikkausviiva ja leikkaa matosta sopiva vuota kanavalle. Aseta kulmapalan malline vuodan keskelle ja piirrä keila tussilla ja leikkaa veitsellä viivoja pitkin. Aseta käyräosan eriste kulman ympärille.

6 5 Tuloilmakanava lämpimässä huonetilassa Eristyspaksuus 30 mm Eriste: ISOTEC KIM-AL-30. Eriste kiinnitetään galvanoidulla rautalangalla 300 mm välein ja jokaisen kanavan kannakkeen molemmille puolille yksi sidos. Kaikki saumat teipataan vähintään 75 mm leveällä alumiiniteipillä. Ulkoilmakanava ullakolla Eristyspaksuus 100 mm Eristyspaksuus tehdään kahtena kerroksena saumat limittäen vähintään 50 mm. Alempi kerros: ULTIMATE UMFN Eriste kiinnitetään galvanoidulla rautalangalla (Ø 0,9 mm) spiraalimaisesti eristettä kiertäen. Ylempi eristekerros: ISOTEC KIM-AL-50. Eriste kiinnitetään galvanoidulla rautalangalla 300 mm välein ja jokaisen kanavan kannakkeen molemmille puolille yksi sidos. Eristyksen ulomman kerroksen kaikki saumat teipataan vähintään 75 mm leveällä alumiiniteipillä. Huom! Ilmanvaihtokoneelle tuotava ulkoilmakanava aina yläpohjaeristeen yläpuolelle. Tulo-, poisto- ja jäteilmakanava yläpohjaeristeen yläpuolella ullakolla Eristepaksuus 100 mm Eristyspaksuus tehdään kahtena kerroksena saumat limittäen vähintään 50 mm. Alempi kerros: ULTIMATE UMFN Eriste kiinnitetään galvanoidulla rautalangalla (Ø 0,9 mm) spiraalimaisesti eristettä kiertäen. Ylempi eristekerros: ISOTEC KIM-AL- 50. Eriste kiinnitetään galvanoidulla rautalangalla 300 mm välein ja jokaisen kanavan kannakkeen molemmille puolille yksi sidos. Eristyksen saumoja ei saa teipata. Huom! Mikäli ilmanvaihtojärjestelmässä on keskitetty jäähdytys niin tuloilmakanavan eristeen kaikki saumat teipataan vähintään 75 mm leveällä alumiiniteipillä. Muutoin eristystä ei tarvitse teipata. Eristemenekki (m 2 /kanavametri), eristys mm ULTIMATE UMFN- Kanavakoko ISOTEC KIM-AL-50 mm alempi eriste ylempi eriste 100 0,7 1, ,8 1, ,9 1, ,0 1,4 Eristä aina kanavan kulmat ennen suoria osuuksia Kiinnitä eristeosa 75 mm:n teipillä. Kääri suoralle osalle jäävä eriste kanavan ympäri ja kiinitä se muutamasta kohdasta teipillä. Sulje myös pituussauma teipillä. Työnnä suorien osuuksien osat kiinni väliosaan. Teippaa kulman poikittaissaumat ja varmista kulmaosan kiinnipysyvyys galvanoidulla rautalangalla. Sido vielä myös suorat kanavaosuudet noin 30 cm:n välein.

7 Ilmanvaihtokanavien eristeet Eristyskouru ISOTEC KK-AL LTO-järjestelmän eristäminen ISOTEC KK-AL -kourulla Ilmakanavien lämpöeristykset voidaan toteuttaa myös tähän tarkoitukseen suunnitelluilla TapeLock -kouruilla. Kouruja on saatavana yleisimmille ilmahormeille, halkaisijaltaan 100, 125 ja 160 mm. Kouruilla voidaan kylmän tilan kanavien eristyspaksuus toteuttaa hieman ohuemmalla seinämäpaksuudella (80 mm) kuin matolla. Kourun kovuus ja hieman parempi eristyskyky mahdollistavat ohuemman eristyksen. Alla on lueteltu sopivat eristekourutyypit ja pakkaussisällöt eri kokoisille kanaville. Pyöreän kanavan koko, ø mm Kanava ullakolla yläpohjan eristeessä Kourutyyppi/ sisältö m KK-AL (LVI ) 4,8 m/pkt KK-AL (LVI ) 4,8 m/pkt KK-AL (LVI ) 2,4 m/pkt Kanava eristeen yläpuolella kylmässä tilassa Kourutyyppi/ sisältö m KK-AL (LVI ) 2,4 m/pkt KK-AL (LVI ) 2,4 m/pkt KK-AL (LVI ) 1,2 m/pkt Ilmanvaihtokanavan eristäminen kourulla Kunnollinen työtaso helpottaa esivalmistusta Taivuta käyrän malline kourun pituussauman kohdalle. Piirrä tussilla viivat molemmin puolin. Leikkaa kouru viivoitusta pitkin. Käännä päätykappaleita 1/2 -kierrosta.

8 Kiinnitä keskikappale teipin palalla mutkan kohdalle. Työnnä suorat osuudet tiukasti kiinni kulmaosaan ja teippaa saumat hyvin 50 mm:n teipillä eristeen ympäri. Varmista kulmapalan kiinnitys 0,9 mm:n galvanoidulla rautalangalla. Varmista kiinnitys myös suorilla osuuksilla noin 30 cm:n välein. Tee rautalankavarmistus kannakkeen molemmille puolille.

9 Ilmanvaihtokanavien eristeet Mineraalivillamatto ULTIMATE UMFN-13

10 9 Uuden sukupolven mineraalivilla ULTIMATE UMFN-13 Uusi materiaali ULTIMATE on Saint-Gobain Rakennustuotteet Oy:n pitkän kehittämistyön tulos. Saint-Gobain Rakennustuotteet Oy:n tehtävänä on kehittää materiaaleja sekä tarjota tehokkaita ratkaisuja eristämiseen. ISOVER ULTIMATE (patentoitu raaka-ainemateriaali) korkean lämpötilan keston lisäksi sisältää kaikki tavallisen lasivillan ominaisuudet: - parempi asentaa kimmoisa, kestää kovaa käsittelyä - ULTIMATE-matto on n % kevyempi kuin perinteiset kivivillat - erinomainen eristävyys vastinetta rahalle Joustava uuden sukupolven villamatto soveltuu lämmöneristeeksi esim. IV-kanaviin, laitteisiin ja kohteisiin, joissa eriste asennetaan rakenteen sisään tai kaksikerroseristyksen alemmaksi kerrokseksi. Käyttökohteita - IV-kanavien ja osien lämpöeristykset - pientalon keittiön erillisen poistohormin paloeristyksessä - monimuotoisten laitteiden ja säiliöiden eristys - laivojen lämpöeristys (MED-sertifioitu palamaton tuote) Pientalon keittiön erillisen poistohormin eristäminen KIM-AL 50 mm UMFN mm El 30 KIM-AL, 50 mm UMFN-13, 50 mm Uusi tyyppihyväksytty ratkaisu (YM264/6221/2006): ULTIMATE UMFN-13, 50 mm + Ilmastointimatto KIM-AL, 50 mm Eristys tehdään välipohjan alapinnasta (esim. Sisäkaton Gyproc-levyn päältä alkaen) vesikattoon asti. Pientalon keittiön erillisen poistohormin (ø 125 mm) tulee täyttää paloeristysvaatimus El 30. Lisäksi kanavaeristyksen tulee olla riittävän paksu, jotta vältytään kosteuden tiivistymiseltä poistokanavan sisäpintaan. Uudella ratkaisulla materiaalikustannukset ovat n. 40 % edullisemmat kuin perinteisellä. Lisäksi ULTIMATE-mattoa voidaan käyttää muiden kanavien kaksikerroseristyksissä alempana kerroksena.

11 10 Lämpö- ja vesijohtoeristys

12 11 Putkistojen eristäminen on monessa mielessä järkevää. Tärkeintä on energiahäviöiden minimoiminen sekä kondensoitumisen ja jäätymisen estäminen. Valittavaan eristyspaksuuteen vaikuttaa oleellisesti vuotuiset lämpöhäviöt sekä eristystyön kokonaishinta. Taloudellinen lämpöeristäminen tarkoittaa lämpöhäviöiden aiheuttamien energiakustannusten ja eristyskustannusten optimoinnin perusteella mitoitettua eristystä. ISOTEC-teknisillä eristeillä taloudellinen lämpöeristys, kondenssieristys ja jäätymissuojaeristys onnistuu helposti ja turvallisesti. Energian säästö Hyvä eristys säästää itsensä takaisin muutamassa kuukaudessa ja alentaa rakennuksen käyttökustannuksia sen elinaikana huomattavasti. Oheinen esimerkki kertoo kuinka paljon enemmän säästöä syntyy, kun verrataan puolet halvempaa muovieristettä ja ISOTEC BoaFlex Combi -eristettä keskenään lämminvesiputken (28 mm, +50 C, ympäristö +20 C) eristeenä. Molemmat maksavat hankintakustannuksensa takaisin jo parissa kuukaudessa, mutta jo puolentoista vuoden kuluttua ISOTEC Boaflex Combi tuottaa säästöä joka vuosi. Eli huono eristys tuottaa tappiota omistajalleen pitkällä aikavälillä. Eriste BoaFlex Combi 30 mm Muovieriste 15 mm Hankintahinta (alv 0 %) 5,00 / m 2,50 / m Energian säästö metriä kohden vuodessa (energ. hinta 0,10 / kwh) 12,50 / m 11,60 / m Takaisinmaksuaika 2 kk 1 kk ISOTEC BoaFlex Combi on muovieristettä edullisempi, kun aikaa on kulunut n. 1,5 vuotta Vuotuinen säästö muovieristeeseen nähden 1,5 vuoden jälkeen on n. 1,7 /m

13 Lämpö- ja vesijohtoeristys ISOTEC BoaFlex Combi Suomen nopeimmin asennettava putkieriste Putkieristysten tekemisen helppous ja asentamisen nopeus ovat ISOTEC Boaflex Combin suurimmat edut muihin eristeisiin nähden. Lisäksi eristäminen sillä ei vaadi erityistä ammattitaitoa. Boaflex Combi -eriste taipuu mutkien yli helposti, eikä sitä tarvitse leikata olipa sitten kysymyksessä vaikkapa putkiosilla tehty kulma tai liitos. ISOTEC BoaFlex Combi on suunniteltu lämpö-, lämminvesi- ja kylmävesiputkistojen eristeeksi kaikenlaisille teräksestä, kuparista, muovista tai vaikkapa komposiitista valmistetuille putkille. BFC-12/15/18-30 Palo-ominaisuudet: Maksimikäyttölämpötila: Suosituskäyttölämpötila: Tuotetiedot, ISOTEC BoaFlex Combi A2-s1, d0 200 C, 60 C (teippisuljin) C Lämmönjohtavuus: Keskilämpötila W/m C 10 0, , ,049 Pakkaus: Koko: Pahvilaatikko 400 x 400 x 1200 mm Sisähalkasija mm Pakkaussisältö ja ulkohalkaisija Ulkohalkasija mm Eristepaksuus 30 mm Määrä m/pkt Tilav. m 3 Paino kg/pkt 12/15/ ,0 0,23 7,0 22/ ,0 0,23 7, ,2 0,23 7,0 Tilattaessa ilmoitetaan tuotenumero tai kourutunnus täydellisesti: lyhenne, sisämitta ja eristepaksuus esim. BFC-12/15/ Sileän putkikäyrän eristäminen 1. Paina ISOTEC BoaFlex putken ympärille 2. Poista teippisulkijan suoja paperi. 3. Paina teippikiinnityslieve kevyesti kiinni Sujuta eriste käyrän yli. Huomioi, että teippisuljin jää käyrän yläpintaan Teippaa lopuksi eristeyksen poikittaissaumat. 6. Eristys on valmis.

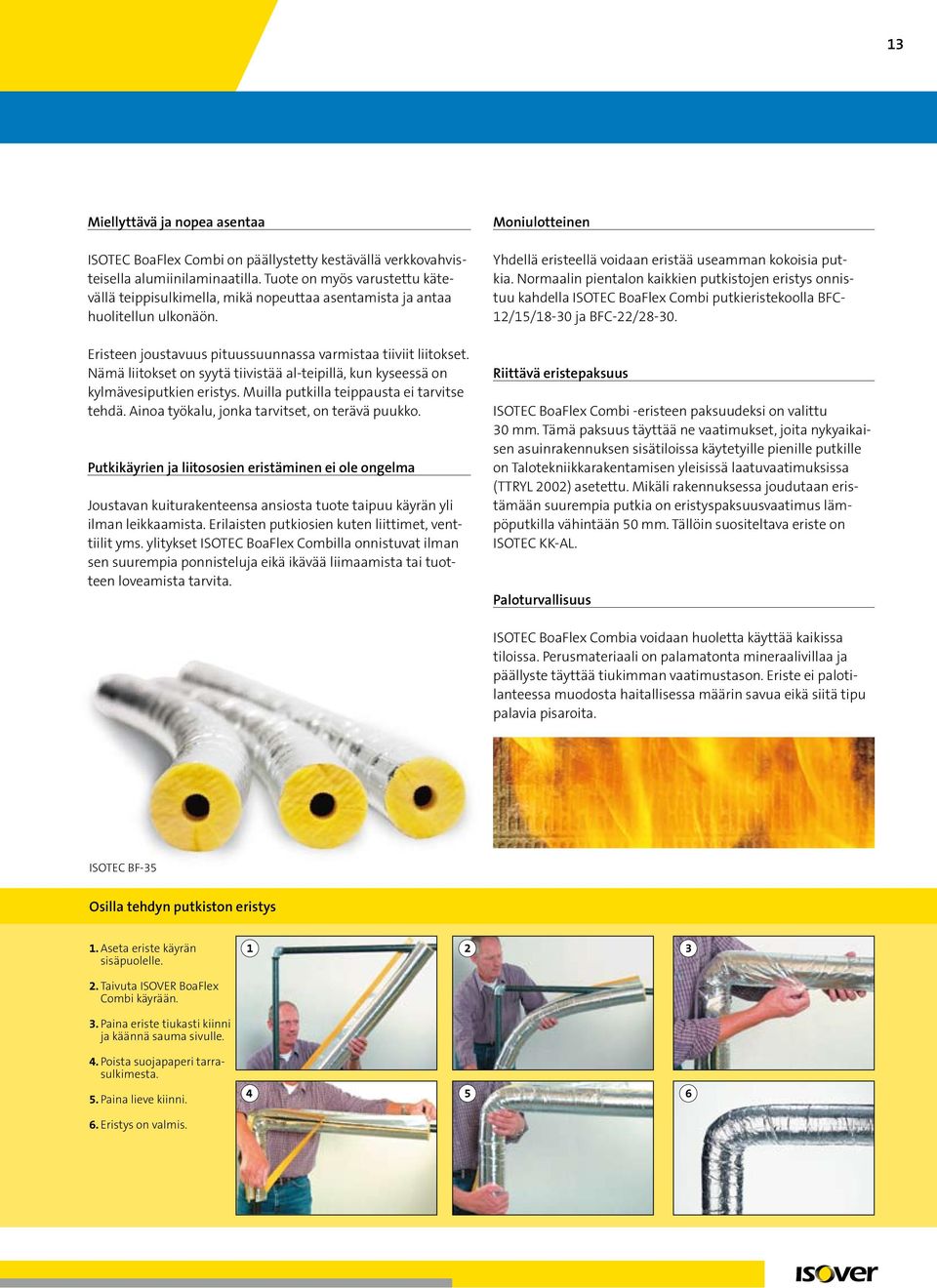

14 13 Miellyttävä ja nopea asentaa ISOTEC BoaFlex Combi on päällystetty kestävällä verkkovahvisteisella alumiinilaminaatilla. Tuote on myös varustettu kätevällä teippisulkimella, mikä nopeuttaa asentamista ja antaa huolitellun ulkonäön. Eristeen joustavuus pituussuunnassa varmistaa tiiviit liitokset. Nämä liitokset on syytä tiivistää al-teipillä, kun kyseessä on kylmävesiputkien eristys. Muilla putkilla teippausta ei tarvitse tehdä. Ainoa työkalu, jonka tarvitset, on terävä puukko. Putkikäyrien ja liitososien eristäminen ei ole ongelma Joustavan kuiturakenteensa ansiosta tuote taipuu käyrän yli ilman leikkaamista. Erilaisten putkiosien kuten liittimet, venttiilit yms. ylitykset ISOTEC BoaFlex Combilla onnistuvat ilman sen suurempia ponnisteluja eikä ikävää liimaamista tai tuotteen loveamista tarvita. Moniulotteinen Yhdellä eristeellä voidaan eristää useamman kokoisia putkia. Normaalin pientalon kaikkien putkistojen eristys onnistuu kahdella ISOTEC BoaFlex Combi putkieristekoolla BFC- 12/15/18-30 ja BFC-22/ Riittävä eristepaksuus ISOTEC BoaFlex Combi -eristeen paksuudeksi on valittu 30 mm. Tämä paksuus täyttää ne vaatimukset, joita nykyaikaisen asuinrakennuksen sisätiloissa käytetyille pienille putkille on Talotekniikkarakentamisen yleisissä laatuvaatimuksissa (TTRYL 2002) asetettu. Mikäli rakennuksessa joudutaan eristämään suurempia putkia on eristyspaksuusvaatimus lämpöputkilla vähintään 50 mm. Tällöin suositeltava eriste on ISOTEC KK-AL. Paloturvallisuus ISOTEC BoaFlex Combia voidaan huoletta käyttää kaikissa tiloissa. Perusmateriaali on palamatonta mineraalivillaa ja päällyste täyttää tiukimman vaatimustason. Eriste ei palotilanteessa muodosta haitallisessa määrin savua eikä siitä tipu palavia pisaroita. ISOTEC BF-35 Osilla tehdyn putkiston eristys 1. Aseta eriste käyrän sisäpuolelle. 2. Taivuta ISOVER BoaFlex Combi käyrään. 3. Paina eriste tiukasti kiinni ja käännä sauma sivulle Poista suojapaperi tarrasulkimesta. 5. Paina lieve kiinni Eristys on valmis.

15 14 Muut talotekniset eristykset Radonkaasun poistokanavat, tuuletus- ja sadevesiviemäri sisätiloissa ja ullakolla Eristyspaksuus 50 mm Eriste: ISOTEC KIM-AL-50. Eriste kiinnitetään galvanoidulla rautalangalla 300 mm välein ja jokaisen kannakkeen molemmille puolille yksi sidos. Eristyksen kaikki saumat teipataan vähintään 75 mm leveällä alumiiniteipillä. Piippujen eristys Kaikentyyppisten piippujen (leca, muuratut ja valmis teräspiiput) paloeristys suojaetäisyys palavista rakenteista 100 mm eristys 2x50 mm, saumojen limitys 50 mm paloeristys ulottuu vähintään 100 mm muun yläpohjaeristeen ylä puolelle tuote: ULTIMATE U Protect Slab 2.0 N (UPS 2.0 N) Paikalla rakennettava metallipiippu (tulisijan teho alle 120 kw) suojaeristys liiallista pintalämpötilaa vastaan (t<80 C) eristys sisäkuoren ympärillä vähintään 2x50 mm, saumojen limitys 50 mm. Hormin eristys päällystetään min. 0,5 mm paksuisella metallilevyllä. eristys palavista rakenneosista 2x50 mm läpimenokohdalla tuote: ULTIMATE U Protect Wired Mat 4.0 Alu1 tai UPS 2.0 N

16 15 Asennustarvikkeet Asentamiseen tarvitset Asentamiseen tarvitset AL-asennusteippiä villaveitsen sivuleikkurin ISOVER-asennusohjeet ISOVER-asennusohjeita noudattaen on kaikki kanavien käyrät helppo tehdä niin kouruista kuin matostakin. Hanki asennusohjeet kauppiaaltasi eristeostosten yhteydessä. Näillä työkaluilla eristäminen onnistuu ensikertalaiseltakin. Tuotenumero LVInumero Tyyppi Leveys mm m/rll Käyttötarkoitus AL-asennusteippi Kourujen asennusteippi AL-asennusteippi KIM-AL -maton asennusteippi Asennusohjeet Sis. kouruja mattoeristeiden leikkausmallineet 1:1 IV-kanaville 100, 125 ja 160 mm
