LexCom Home Joustava kodin heikkovirtaverkko. Suunnittelijan ja asentajan opas edition 4.3
|
|
- Anni-Kristiina Kivelä
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Joustava kodin heikkovirtaverkko Suunnittelijan ja asentajan opas edition 4.3
2 Sisällysluettelo edition 4.3 Korvaa aikaisemman oppaan. Uusia asioita tässä oppaassa: Antennihaaroitin (sivut 10 ja 28) s.12 mediarasiat Artic- ja Sensokalustesarjoissa, tietoja tarkistettu s.39 tuoteluetteloa tarkistettu s.33, sstl-numerot tarkistettu Puhelintuki: Support Center Järjestelmä LexCom Home -järjestelmän periaate 3 LexCom Home -verkon osat 4 LexCom Home -verkon sovellukset 4 Keskukset Keskus 19 telineessä 5 Pintakeskus (muovi) 6 Uppokeskus (muovi 8 Pinta-/uppokeskus (teräs) 10 Ristikytkentäpaneelit 11 Mediarasiat Mediarasiat 12 LexCom Home -liitin 14 Yksiköt Puhelinmoduuli T Datakytkin S110-T 21 Antenniyksikkö A Antenniyksikkö A Antenniyksiköiden tekniset tiedot 27 Antennisignaalin haaroitin 28 AV jakaja C Virtalähde 30 Kaapeli LexCom Home -kaapeli 32 Lisätarvikkeet Ristikytkentäkaapelit 33 Liitäntäkaapelit laitteille 33 Vaimennin 33 AV Modulaattorit 34 PC soitin 34 IR-Linkki 35 ISDN / FAX -adapteri B Suunnitteluohjeita Suunnitteluohjeita 38 Tuoteluettelo 39 2
3 Pwr LexCom Home -järjestelmän periaate TV, radio, puhelin, fax, tietokone... - kaikille yhteinen verkko LexCom Home -verkkoratkaisu mahdollistaa kodin tietotekniikan joustavan käytön eri huonetiloissa. Periaate on peräisin toimistojen avoimesta kaapeloinnista, mutta tekninen toteutus on tehty asuntoihin sopivaksi. Kaikki kodin ja ulkomaailman välinen sähköinen tietoliikenne televerkosta, antennista ja mahdollisesta erillisestä dataverkosta ohjataan LexCom Home -järjestelmässä yhden keskuksen kautta asunnon eri huoneisiin mediarasioille. Lisäksi LexCom Home -verkossa voi siirtää tietoa asunnon huoneesta toiseen. Käytännössä tämä tarkoittaa esimerkiksi tietokoneiden ja oheislaitteiden kytkemistä yhteen, sateliittivastaanottimen käyttöä eri huoneista käsin tai vaikka dvd-elokuvien katselua eri huoneissa. Myös valvontakameran kuvan voi ottaa tv-ruudulle missä huoneessa tahansa. Järjestelmän keskipistettä voidaan sanoa ristikytkentäkeskukseksi, koska asukas itse voi koska tahansa helposti järjestellä tietoliikenteen omien toivomustensa mukaiseksi. Ristikytkennästä käytämme tässä oppaassa lyhyesti nimitystä keskus. Liittimet mediarasioissa eri puolilla asuntoa ovat kaikki keskenään saman näköisiä ja kaikkia niitä voi käyttää eri laitteiden liittämiseen yhteiseen verkkoon. LexCom Home on siten avoin kaapelointi, joka mahdollistaa hyvin erilaisten signaalien siirtämisen. LexCom Home Järjestelmä Ristikytkentäkaapelit Ristikytkentäpanelit ADSL-liittymä Puhelinliittymä Radio / TV 0V 12V IR link RF input AV link LexCom Home R/TV A Gain Datakytkin Ristikytkentäkeskus LexCom Home -kaapelit HUOM! 2 kpl 2-osaiselle rasialle Mediarasiat (1- tai 2-os.) Laitekaapelit LexCom Home -järjestelmän periaate 3
4 -verkon osat Järjestelmässä on talon rakenteisiin varsin pysyvästi asennettavia osia kuten kaapeli ja mediarasiat. Ne on suunniteltu toimimaan pitkälle tulevaisuuteen. Toisaalta järjestelmään kuuluu helposti vaihdettavia moduuleja eli yksiköitä sekä erillisiä lisätarvikkeita. Niitä voi joutua vuosien mittaan päivittämään tekniikan kehittyessä. Jäljempänä tässä oppaassa esitellään tarkemmin kaikkia LexCom Home -tuoteperheen komponentteja erikseen. Ne on otsikoitu seuraaviin pääryhmiin: LexCom Home Järjestelmä Keskukset Yksiköt Mediarasiat Lisätarvikkeet Kaapeli OUT 12V AC LEXEL PWR GAIN LexCom Home LexCom Home -verkon sovellukset Esimerkkejä LexCom Home -järjestelmän soveltamisesta erilaisiin tilanteisiin on koottu erilliseen liitteeseen: LexCom Home -esimerkkejä jota on saatavana pdf-tiedostona tai paperitulosteena valmistajalta. 4
5 I II III IV Pwr Col Exp Link / Data I II III IV Keskus 19 telineessä Yksi mahdollisuus keskuksen rakentamiseen on 19 tuuman standardiin perustuva teline. Tämä vaihtoehto sopii omakotitaloihin, joissa on erillinen laitetila. Telineitä on saatavana eri kokoisia. Asuntokäyttöön usein riittää pienin seinäteline, johon asennetaan yksi DIN-paneeli tele-, antenni- ja datayksiköitä varten. Tämän lisäksi tarvitaan yksi tai useampia liitinpaneeleita. Yhteen liitinpaneeliin mahtuu 24 kpl medialiittimiä. Kahdella liitinpaneelilla kapasiteetti tuplaantuu jne. Lisäksi telineeseen voi asentaa laitehyllyn, mikäli tarvitaan tilaa muille aktiivilaitteille. LexCom Home Keskukset Pwr AV link LexCom Home Data Hub H10 Seinäteline 19 DIN -paneeli 19 3U Sähkönumero Liitinpaneeli 19 Sähkönumero (24 -aukkoinen) Sähkönumero (48 -aukkoinen) Medialiittimet kiinnittyvät suoraan aukkoihin eli kiinnitysrenkaita ei tarvita. Paneelin mukana on irrotustyökalu. Värimerkinnät voi tehdä erillisillä värilaatoilla. 5
6 Pintakeskus (muovi) Sähkönumero (valkoinen) Sähkönumero (harmaa) Rivi- ja kerrostaloasuntoihin sekä useimpiin omakotitaloihin riittää enimmillään 24 mediapistettä, jolloin voidaan hyvin käyttää kompaktia keskusratkaisua. Kannen ansioista muovisen pintakotelon voi asentaa ulkonäön puolesta lähes mihin tahansa. Pakkauksen sisältö LexCom Home Keskukset Pohjalevy Läpivientiaihiot Runko Läpivientiaihiot Kansi Kaapelinpitimet PE-liitin 2 x 4 mm 2 Kotelo din-aukoilla Kannen reuna leikataan pois, jos keskuksia asennetaan rinnakkain. Lisäksi pakkauksen mukana toimitetaan: Numeroetiketit 1,2,3...48, joilla voi merkitä mediarasioiden liittimet. Yhdessä järjestelmässä tarvitaan vain numerot Loput ovat laajennusvaraa, jos kaksi keskusta asennetaan samaan kohteeseen. Numeroetiketit , joilla voi merkitä lisäkeskuksen liittimet kahden keskuksen järjestelmässä. Rasioiden sijoittelukaavio, jonka asentaja täydentää kohteessa ja luovuttaa käyttäjille. Mittauspöytäkirja, jolla asentaja osoittaa verkon toimivuuden tilaajalle. Symboliarkki, jonka symboleilla käyttäjä voi merkitä mediarasioiden käyttötarkoituksen. Mitat Leveys x korkeus x syvyys (kansi mukaan luettuna); 250 x 560 x 115 mm 6
7 Keskukset Kannen käyttö Kanteen sen sisäpintaan voi kiinnittää taulukon, joka kertoo mediarasioiden sijainnin. Asennus Irrota runko pohjalevystä. Avaa pohjalevyn läpivientiaihiot, jos kaapeleita tulee seinän sisältä suoraan keskukseen. Vedä kaapelit läpivientiaukoista. Kiinnitä pohjalevy seinään kaikista sen kiinnityspisteistä. Asenna seinäpintaa pitkin tulevat kaapelit nippusiteillä kaapelipitimiin pohjalevyn ylä- ja alareunoissa. Asenna runko paikoilleen pohjalevyyn. Asenna ristikytkentäpaneelit ylimmälle ja alimmalle DIN-kiskolle Kytke LexCom Home -liittimet mediarasioilta tuleviin kaapeleihin ja kiinnitä liittimet liitinpaneeleihin. Kytke potentiaalintasausjohdin PE-liittimeen, joka on keskimmäisessä DIN-kiskossa. Kaikki LexCom Home -komponentit maadoittuvat rungon kautta. Asenna muut LexCom Home -komponentit keskimmäiselle DIN-kiskoille. Tee tarvittavat asettelut, mittaukset ja säädöt. Avaa tarvittavat läpivientiaihiot kotelon ylä- ja alapäädyistä. Jos koteloita asennetaan rinnakkain, niin avaa myös tarvittavat aihiot kotelon sivuista. Asenna kotelo paikoilleen ja kiinnitä se keskukseen. Kiinnitä lopuksi kansi koteloon ja rasiataulukko kanteen. 7
8 Uppokeskus (muovi) Sähkönumero (valkoinen) Sähkönumero (harmaa) Keskukset Muovista pintakeskusta kapasiteetiltaan vastaava uppokeskus. Tätä ratkaisua voi käyttää aina, kun seinärakenne mahdollistaa tai jopa vaatii keskuksen upottamista. On kuitenkin syytä huomioida, että tähän keskustyyppiin ei ole saatavissa kantta, joten keskusta ei kannata asentaa kovin näkyvälle paikalle asunnossa. Pakkauksen sisältö Keskuskotelo Läpivientilevyt Runko Peitelistat PE-liitin 2 x 4 mm 2 Peitelevy din-aukoilla 8
9 Keskukset Lisäksi pakkauksen mukana toimitetaan: Numeroetiketit 1,2,3...48, joilla voi merkitä mediarasioiden liittimet. Yhdessä järjestelmässä tarvitaan vain numerot Loput ovat laajennusvaraa, jos kaksi keskusta asennetaan samaan kohteeseen. Numeroetiketit , joilla voi merkitä lisäkeskuksen liittimet kahden keskuksen järjestelmässä. Rasioiden sijoittelukaavio, jonka asentaja täydentää kohteessa ja luovuttaa käyttäjille. Mittauspöytäkirja, jolla asentaja osoittaa verkon toimivuuden tilaajalle. Symboliarkki, jonka symboleilla käyttäjä voi merkitä mediarasioiden käyttötarkoituksen. HUOM! Uppokeskukseen ei ole saatavissa kantta. Mitat Yksi keskuskotelo korkeus (h) 622 +/-6 leveys (l) 306 +/-6 syvyys (s) min Kaksi keskuskoteloa vierekkäin korkeus (h) 622 +/-6 leveys (l) 699 +/-6 syvyys (s) min 90 Kaksi keskuskoteloa päällekäin korkeus (h) /-6 leveys (l) 306 +/-6 syvyys (s) min 90 Yllä olevassa kuvassa on esitetty keskuskotelon mitat (mm). Keskus vaatii upotussyvyyttä vähintään 90 mm. Asennusaukon mitat (mm) ovat alla taulukossa. h s l 9
10 LexCom Home Keskukset Pinta-/uppokeskus (teräs) LexCom Home -keskus on valmistettu pulverimaalatusta teräslevystä. Väri on valkoinen (RAL 9010). Kotelo on varustettu ovella. Keskukseen asennetaan tarvittavat DIN-kiskokomponentit pystyasennossa olevalle vasemmanpuoleiselle kiskolle. Isompaan (22 ) koteloon mahtuu LexCom Home DIN-komponentteja 6 kpl. Pienemmän kotelon (14 ) kiskolle mahtuu 4 kpl DINkomponentteja. Koteloissa on valmiina 1-riviset liitinpanelit, jotka voi tarvittaessa vaihtaa lisätarvikkeena saataviin 2-rivisiin malleihin. 14 kotelossa 16-reikäinen (vaihdettavissa 24-reikäiseen) 22 kotelossa 26-reikäinen (vaihdettavissa 40-reikäiseen) Vakiovarusteisiin kuuluu myös antennihaaroitin, joka mahdollistaa tulevan antennisignaalin mittaamisen kätevästi keskusta avaamatta. Haaroittimessa on yksi vaimentamaton ja kaksi vaimennettua lähtöä. Mukana toimitetaan myös F-liittimillä varustettu johto. Kotelossa on kaapelien läpivientiaihioita kaikilla sivuilla sekä pohjassa. 14 kotelo Sähkönumero korkeus (h) leveys (l) syvyys (s) paino 356 mm 356 mm 100 mm 3 kg 22 kotelo Sähkönumero (22 ) korkeus (h) leveys (l) syvyys (s) paino 557 mm 356 mm 100 mm 6 kg Upotusasennuskehykset 14 kotelolle; sähkönumero kotelolle; sähkönumero Teräsrakenteisen LexCom Home -keskuksen voi myös uppoasentaa. Upottamista varten on saatavana kehys, joka peittää seinärakenteeseen tehdyn upotusaukon reunat. Upotuskehys on samaa teräsrakennetta kuin itse keskus ja myös väriltään sama valkoinen (RAL 9010). 10
11 Ristikytkentäpaneelit LexCom Home LexCom Home -liittimet kiinnitetään ristikytkentäkeskuksessa liitinpaneeleihin, joita on erilaisia keskuskoteloita varten. Ristikytkentäpaneeli P112 LexCom Home -muovikoteloihin Sähkönumero LexCom Home -muovikeskukset toimitetaan kahdella P112-paneelilla varustettuna. Paneelit korvaavaat ylimmän ja alimman DIN-kiskon. Keskuksen kapasiteetti on siten 24 liitintä. Paneelit on asennettu niin, että niiden etulevyt ovat kallistettuina keskimmäistä DIN-kiskoa kohti. Keskukset Ristikytkentäpaneelit LexCom Home -teräskoteloihin LexCom Home -pinta-/uppokeskus (teräskotelo) toimitetaan valmiiksi 1-rivisillä paneeleilla varustettuna. Jos liittimiä kuitenkin tarvitaan enemmän, voi paneelien tilalle vaihtaa nämä 2-riviset mallit. P214 LexCom Home -14 teräskoteloon, 24-reikäinen Sähkönumero P222 LexCom Home -22 teräskoteloon, 40-reikäinen Sähkönumero Ristikytkentäpaneeli P106 muihin standardikoteloihin Sähkönumero Muita standardikoteloita varten on tämä korkeammalla kiinnitysjalalla varustettu malli, jossa on 5 liitinreikää. Se vaatii DIN-kiskolta tilaa 6 moduulin verran eli 108 mm
12 Mediarasiat Mediarasiat Huoneisiin asennettavat mediarasiat muistuttavat ulkonäöltään toimistoissa käytettyjä atk-rasioita. Niissä käytettävät RJ-45 -liittimet kuitenkin ovat erilaisia tavallisiin atk-liittimiin nähden, koska niiden kautta voi kytkeä erittäin korkeita TVkanavien taajuuksia. Tämän takia on tärkeää, että mediarasian tilalla ei käytetä tavallista atkrasiaa. Artic -kalustesarjan mediarasia Artic Pakkaukseen sisältyy 2 kpl medialiittimiä 2 kpl kiinnitysrenkaita 2 aukkoinen peitelevy Senso -keskiölevyt mediarasialle Senso x (1-reikäinen) Senso x (2-reikäinen) x riippuu väristä, katso Senso-esite Huomioi erikseen hankittavat osat: esim valkoinen Senso -mediarasia 1 tai 2 kpl medialiittimiä tai 2 kpl kiinnitysrenkaita kpl piilokehys kpl päätypareja kiinnitysrenkaita on saatavissa useita värejä (s.39) päätypareja on saatavissa useita värejä yhdistelmissä tarvitaan useampiosaisia piilokehyksiä (tutustu Senso-esitteeseen) Senso -sarjan mediarasia sopii sekä pysty- tai vaakasuuntaisiin kalusteyhdistelmiin, koska keskiölevyn keskiosaa voi kääntää asennussuunnan mukaan. Samalla tavalla irtoliittimiä käyttäen voi mediarasian rakentaa myös kaikkiin muihinkin kalustesarjoihin, jossa on saatavana RJ45 -aukollinen peitelevy. Irtoliitintä kytkettäessä ei tarvita erikoistyökaluja. Mediarasioiden numerointi Jokaisen mediarasian liittimellä on oma vastaliitin ristikytkennässä, jossa ne numeroidaan juoksevasti. Näin muodostuu oma numero jokaiselle medialiittimelle. Rasian peitelevyssä on paikka numerointia varten. Huom! Jokaiselle 2-osaiselle mediarasialle on vedettävä 2 kpl LexCom Home -kaapeleita! 12
13 Järjestelmäkaavio keskukseen Keskuksen lähelle tai keskuksen oveen sen sisäpuolelle voi kiinnittää taulukon tai kaavion, josta käyttäjän on helpompi nähdä, mikä ristikytkentäliittimen numero kuuluu millekin rasialle eri huoneissa. Tekniset tiedot Kaistanleveys Vaimennus Ylikuuluminen Häiriövaimennus Impedanssi Kaapelityyppi MHz < 0.4 db 100 MHz:in asti < 43 db 100 MHz:in asti > 20 db 100 MHz:in asti 100 Ohm +/- 15% S-STP 4 x 2 x AWG23 LexCom Home Mediarasiat Asennus (kaapelin kytkentä mediarasialle) Huomioitavaa ennen asennustyöhön ryhtymistä LexCom home -kaapelin minimi taivutussäde on 3 x kaapelin halkaisija eli noin 25 mm Kaapelin voi tuoda kojerasialle mistä päin tahansa. Kaapeli tulee kojerasialle harvoin suoraan takaa päin, joten se pitää taivuttaa liittimelle. Taivuttaessa tulee varoa, ettei kaapeliin jää liian jyrkkää mutkaa. Strömfors JR -kojerasioissa on syvyyssuunnassa hyvin tilaa. Matalampien kojerasioiden kanssa on syytä käyttää korokerengasta. Putkettomassa asennuksessa kannattaa käyttää sellaista johtonysää, joka sallii kaapelin työntämisen takaisin päin kojetta kiinnitettäessä. Esim. MMJ:lle tarkoitettu nysä on sopiva. Putkitetussa asennuksessa asennetaan kummallekin kaapelille oma 20 mm putki ja varmistetaan, että kaapeleita on mahdollista vetää vähän takaisin päin. Pitempi putkiveto isommalla putkipaksuudella saattaa antaa jo itsessään muutaman sentin pelivaran, vaikka kaapelia ei pääsisi toisesta päästä vetämään. Mikäli kaapelia ei ole mahdollista liikuttaa lainkaan kojetta kytkettäessä, on kytkentätyö tehtävä erityistä huolellisuutta noudattaen. Kaapelin kuorinta on mitoitettava silloin tarkasti niin, että koje saadaan painettua rasiaan kaapelia vahingoittamatta. 13
14 Mediarasiat LexCom Home -liitin Sähkönumero LexCom Home -kaapeli päätetään LexCom Home -liittimeen ristikytkennän päässä ja liitin kiinnitetään ristikytkentäpaneeliin. Samaa liitintä voi käyttää myös eri kalustesarjoissa, joissa ei ole saatavana kompaktia mediarasiaa. Edelleen liitintä voi käyttää myös silloin, kun 2-osaisen kompaktin mediarasian tilalla halutaan käyttää 1-osaista rasiaa. Asennus Liittimen asennuksessa tarvitaan kaapelin kuorintatyökalu ja sivuleikkurit. TÄRKEÄÄ: Oleellinen osa liittimen rakennetta on sen metallinen suojus, jonka tehtävä on rajoittaa säteilyä. Tämä suojus irrotetaan liittimestä ja se on syytä pujottaa heti ensimmäiseksi kaapeliin, ettei se pääse unohtumaan. Kaapelin ulkovaippa kuoritaan noin 40 mm matkalta. Suojapunos vedetään taakse kuorimattoman kaapelin vaipan päälle. Parien suojafoliot kuoritaan yhtä pitkästi kuin vaippakin. Kuoritut parit pujotetaan liittimeen ja kaapelia työnnetään liittimeen niin pitkälle kuin se menee. Kaapelin asento on hyvä katsoa niin, että värit tulevat valmiiksi vastaavien hahlojen kohdalle, niin johtimia ei tarvi heitellä toistensa yli. ( Tosin kaapelin toisessa päässä värijärjestys luonnollissesti ei satu samalla tavalla vastaavien hahlojen kohdalle. Suositeltavaa onkin avata kaapelia kelalta aina samansuuntaisesti. Kela voi olla ristikytkennän luona ja sieltä kaapelia vedetään aina mediarasialle päin. Tällä tavalla värijärjestys on liittimeen sopiva aina mediarasian päässä.) Yksittäiset johtimet taivutetaan oman värinsä mukaisiin hahloihin hahlon pohjaan asti. Liittimen kansiosa painetaan kiinni niin, että se napsahtaa lukitukseensa. Kannen veitsiliittimet tekevät tällöin kontaktin johtimiin. Lopuksi painetaan kaapeliin pujotettu metallinen suojus paikoilleen niin, että taakse vedetty suojapunos ei jää suojuksen sisään ja sivuleikkureilla katkotaan ylimääräiset suojapunokset pois. Sähköinen liitos on nyt tehty ja sen jälkeen liitin painetaan keskiölevyn aukkoon ja lukitaan värirenkaan avulla paikalleen (tai liitinpanelissa ilman värirengasta). 14
15 Puhelinmoduuli T100 Puhelinmoduuli T100 2 analog. ja 1 ISDN -linja sisään, 8 porttia Sähkönumero Puhelinmoduulilla kytketään LexCom Home järjestelmä yleiseen televerkkoon. Se asennetaan keskukseen DIN-kiskolle ja siihen kytketyt linjat saadaan käyttöön sen kahdeksasta portista, joista ne edelleen kytketään ristikytkentäkaapeleilla mediarasioille. Puhelinmoduuli ei varsinaisesti ole aktiivikomponentti sillä se ei käsittele signaaleita millään tavalla. Puhelinmoduulin T100 periaatekaaviot eri liittymätyypeillä Yleinen televerkko T100 L1: anal.linja 1 L2: anal.linja 2 S0: digit.linja Portti 1 Portti 2 Portti 3 Portti 4 Portti 5 Portti 6 Portti 7 Portti 8 Analoginen puhelinliittymä linjaa Yleinen televerkko ISDN -pääte T100 L1: anal.linja 1 L2: anal.linja 2 S0: digit.linja Portti 1 Portti 2 Portti 3 Portti 4 Portti 5 Portti 6 Portti 7 Portti 8 Digitaalinen (ISDN) puhelinliittymä Yleinen televerkko ADSL -reititin T100 L1: anal.linja 1 L2: anal.linja 2 S0: digit.linja Portti 1 Portti 2 Portti 3 Portti 4 Portti 5 Portti 6 Portti 7 Portti 8 Lähiverkko Laajakaistaliittymä (ADSL) puhelinyhteydellä Anal.linja L1 Anal.linja L2 Digit.linja S0 (ISDN) A B Portit A B A B 1 3 T100 ylhäältä T100 edestä 15
16 Asennus RJ45 -liittimien suojana olevat tarrat saa irrottaa vasta sitten, kun kaikki keskuksen asennustyöt on tehty. Asentajan tehtävä on asetella vaihtokytkimet oikeisiin asentoihin ennen keskuksen kannen asentamista. Ohjeet kytkinasetteluihin löytyväst tästä oppaasta. Kytkentä Puhelinmoduuliin voi kytkeä enintään kaksi analogista (L1 ja L2) telelinjaa ja yhden digitaalisen linjan (S0) ISDN-päätteeltä. Jos ISDN-linja kytketään suoraan puhelinmoduulille, niin silloin vain toinen analogisista linjaliittimistä voi olla käytössä samanaikaisesti. LexCom Home Puhelinmoduuli T100 Huomautus Jos sinettinä oleva CE -tarra teleyksikön sivussa on avattu, ei takuu ole voimassa. Samaan linjaan kytkettävien telepäätelaitteiden maksimi lukumäärä riippuu televerkon haltijan antamista ohjeista. Tekniset tiedot Sisääntulot Lähdöt Ympäristön lämpötila Direktiivit 1 ISDN S0, liitin RJ45 2 anlogista puhelinlinjaa, ruuviliittimet 8 kpl RJ45-liittimiä 0 C C IEC 512-2, 1985 Test 3A Method C Kytkinasettelut ja merkitseminen Puhelinmoduulin sisäinen kytkentä asetellaan kolmella liukukytkimellä (SW1, SW2 ja SW3), jotka ovat yksikön etusivulla. Ne kukin voi olla asennossa A tai B. Seuraavien sivujen taulukoissa on esitetty kytkimien asennot erilaisissa tilanteissa. Taulukoissa mainitut porttien numerot vastaavat edellisellä sivulla olevan kuvan mukaista numerointia. Taulukot on tehty kolmea tilannetta varten: A. Käytetään vain analogisia telelinjoja B. Käytetään vain digitaalista ISDN-linjaa C. Käytetään digitaalista linjaa ja yhtä analogista linjaa Kytkimien asento on ilmoitettu joko A tai B tai #, jolloin asennolla ei ole merkitystä. Tarra-arkin avulla on mahdollista merkitä liittimet loppukäyttäjiä varten niin, että niistä käy selvästi ilmi: -mitkä linjat (puhelinnumerot) järjestelmään on kytketty -mikä linja on kytketty mihinkin porttiin 16
17 Puhelinmoduuli T100 A. Vain analogiset linjat ovat käytössä Tässä yhteydessä käytetään porteista nimityksiä Master ja Slave, joilla ilmaistaan porttien tietyn tyyppinen käyttö. Master on portti, johon kytketään telefaksi, robottipuhelin tms laite, joka osaa vastata kutsuun automaattisesti. Tällainen laite on usein kytkettävissä puhelinlinjan rinnalle eli linja menee siitä läpi. Tämä läpimenevä linja kytketään Master -portin kautta takaisin LexCom Home - keskukselle ja sieltä se voidaan edelleen kytkeä Slave -porttien kautta johonkin muuhun mediarasiaan. Master -porttina voi olla vain yksi portti. Master -portin kanssa yhdessä käytetään teleadapteria B100. Yleinen televerkko -analoginen linja L1 L2 S0 T100 Master Slave Slave Slave Slave Slave Slave Slave Teleadapteri B100 Master/Slave -käytön periaate Katso myös kohdasta ISDN / FAX -adapteri B100 Linja 1 (puhelinnumero xxx xxxx) Kytkentä 1 kpl analogisia linjoja (Linja 1) portteihin 1,2,3,4,5,6,7,8 1 kpl analogisia linjoja (Linja 1) portteihin 1,2,3,4 1 kpl analogisia linjoja (Linja 1) portteihin 1,2,3,4,5,6,7 1 kpl analogisia linjoja (Linja 1) Master -portti 1, Slave -portit 2,3,4 1 kpl analogisia linjoja (Linja 1) Master -portti 1, Slave -portit 2,3,4,5,6,7,8 SW1 SW2 SW3 B A A B # B B B A A # B A A A *) *) *) Käytetään ISDN / FAX -adapteria B100 17
18 Puhelinmoduuli T100 Linja 2 (puhelinnumero yyy yyyy) Kytkentä 1 kpl analogisia linjoja (Linja 2) portteihin 1,2,3,4,5,6,7,8 1 kpl analogisia linjoja (Linja 2) portteihin 5,6,7,8 1 kpl analogisia linjoja (Linja 2) porttiin 8 1 kpl analogisia linjoja (Linja 2) Master -portti 8, Slave -portit 7,6,5 1 kpl analogisia linjoja (Linja 2) Master -portti 8, Slave -portit 7,6,5,4,3,2,1 SW1 SW2 SW3 B A A # A B # B # # B B B B A *) *) *) Käytetään ISDN / FAX -adapteria B100 Taulukoiden rivejä voi yhdistää sillä ehdolla, että 1. Mikään portti ei ole molempien linjojen käytössä samanaikaisesti. 2. Kaikki kolme kytkintä ovat kummallakin rivillä samassa asennossa tai asennolla ei ole merkitystä Seuraavassa on kolme esimerkkiä yhdistämisestä. Kytkentä SW1 SW2 SW3 1 kpl analogisia linjoja (Linja 1, nro xxx xxxx) portteihin 1,2,3,4 1 kpl analogisia linjoja (Linja 2, nro yyy yyyy) portteihin 5,6,7,8 B A B 1 kpl analogisia linjoja (Linja 1, nro xxx xxxx) portteihin 1,2,3,4 1 kpl analogisia linjoja (Linja 2, nro yyy yyyy) Master -portti 8, Slave -portit 7,6,5 1 kpl analogisia linjoja (Linja 1, nro xxx xxxx) portteihin 1,2,3,4,5,6,7 1 kpl analogisia linjoja (Linja 2, nro yyy yyyy) porttiin 8 B B B B B A *) *) Käytetään ISDN / FAX -adapteria B100 18
19 B. Vain digitaalinen linja on käytössä LexCom Home Puhelinmoduuli T100 Jos ISDN-pääte halutaan sijoittaa tietokoneen lähelle eli siihen huonetilaan, jossa tietokone on, viedään digitaalinen ISDN-linja silloin puhelinmoduulin läpi portin 8 kautta mediarasialle. Jos tässä tapauksessa analogiset linjat (A/B 1 ja A/B 2) halutaan muihin mediarasioihin, tarvitaan ISDN / FAX -adapteri B100, jonka avulla ne on mahdollista kytkeä takaisin keskukselle. Seuraava kuva esittää tällaista tilannetta. Yleinen televerkko -digitaalinen ISDN-linja L1 L2 S0 T100 A/B 2 A/B 1 Portti 1 Portti 2 Portti 3 Portti 4 Portti 5 Portti 6 Portti 7 Portti 8 ISDN/FAXadapteri B100 A/B 1 A/B 2 ISDN -pääte Digitaalinen Analoginen ISDN-päätteen sijoittaminen huonetilaan Seuraavassa taulukossa on esitetty kytkimien SW1, SW2 ja SW3 asennot analogisten linjojen kytkentöjä varten. Kun kaikki kytkimet ovat asennossa B, on molemmat analogiset linjat silloin käytettävissä (taulukon ylin ja alin rivi yhdessä). ISDN-linja Kytkentä ISDN-linja porttiin 8 A/B-analogialinja 1 portteihin 5,6,7 ISDN-linja porttiin 8 A/B-analogialinja 1 portteihin 1,2,3,4,5,6,7 ISDN-linja porttiin 8 A/B-analogialinja 2 portteihin 1,2,3,4 SW1 SW2 SW3 # B B B B A B B B *) *) *) *) Käytetään ISDN / FAX -adapteria B100 19
20 C. Digitaalinen ja yksi analoginen linja on käytössä LexCom Home Puhelinmoduuli T100 Kun kiinteistöön tulee sekä digitaalinen että analoginen televerkon linja, on silloin mahdollista tehdä seuraavan kuvan mukainen järjestely. Digitaalinen linja voidaan kytkeä portin 8 ja ristikytkennän kautta siihen huonetilaan, jossa ISDN-laitetta halutaan käyttää. Jos ISDN-laite on pääte, joka erottelee digitaalisesta linjasta analogiset A/B 1 ja A/B 2 -linjat, voi niistä toisen kytkeä takaisin keskukselle Teleadapteri B100:n avulla. Anal. Yleinen televerkko ISDN L1 L2 S0 T100 A/B 1 Portti 1 Portti 2 Portti 3 Portti 4 Portti 5 Portti 6 Portti 7 Portti 8 ISDN/FAXadapteri B100 A/B 1 A/B 2 ISDN -pääte Digitaalinen Analoginen Digitaalisen ja analogisen linjan yhteiskäyttö Seuraavassa taulukossa on esitetty kytkimien SW1, SW2 ja SW3 asennot digitaalisen ja analogisen linjan yhteiskäytössä. ISDN-linja ja yksi analoginen linja Kytkentä SW1 SW2 SW3 ISDN-linja porttiin 8 Analogialinja (Linja1) portteihin 1,2,3,4,5,6,7 B B A ISDN-linja porttiin 8 A/B-analogialinja 1 portteihin 5,6,7 Analogialinja (Linja1) portteihin 1,2,3,4 B B B *) ISDN-linja porttiin 8 A/B-analogialinja 1 portteihin 2,3,4,5,6,7 Analogialinja (Linja1) porttiin 1 A B A *) ISDN-linja porttiin 8 A/B-analogialinja 1 portteihin 5,6,7 Analogialinja (Linja1) Master -portti 1, Slave -portit 2,3,4 A B B *) **) ISDN-linja porttiin 8 Analogialinja (Linja1) Master -portti 1, Slave -portit 2,3,4,5,6,7 A B A **) *) Käytetään ISDN/FAX -adapteria B100, jolla A/B-linja palautetaan keskukselle **) Käytetään ISDN/FAX -adapteria B100 Master/Slave -kytkentään 20

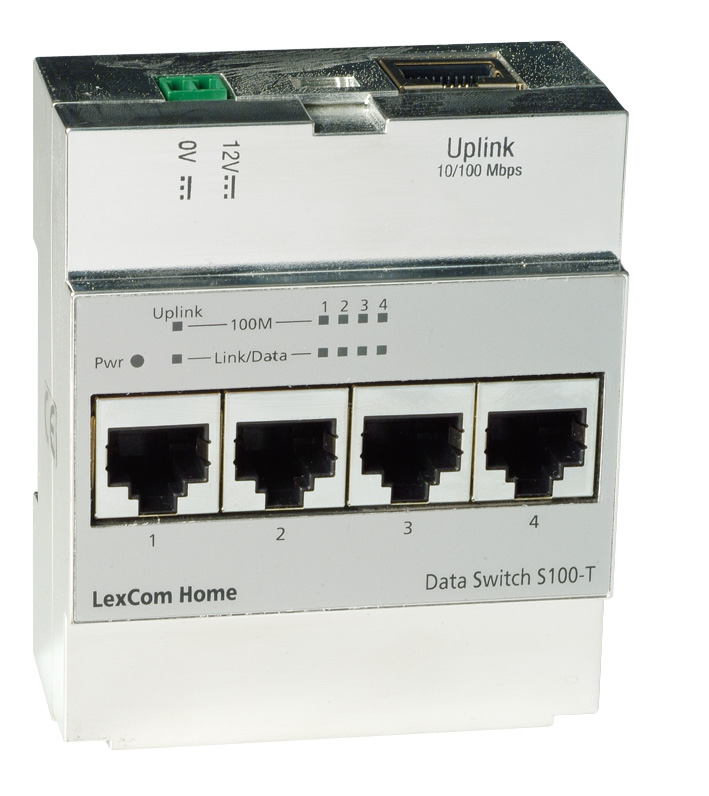

21 Datakytkin S100-T Sähkönumero Datakytkin S100-T Datakytkimen tehtävä on välittää tiedonsiirto paikallisverkossa (esimerkiksi kodin sisällä) eri laitteiden välillä. Datakytkin eroaa datahubista siten, että se ohjailee datasignaalia haluttujen laitteiden välillä. Hubi vain toistaa kaiken tietoliikenteen kaikkiin portteihin. Tällä tavalla isokaan verkko ei ylikuormitu niin helposti kuin hubeja käytettäessä. Lisäksi datakytkin on nopea ja se jopa tunnistaa tarvittavan nopeuden itse. Kytkin pystyy myös tunnistamaan automaattisesti liikenteen suunnan, joten ristikytkentään voi käyttää tavallisia suoraan kytkettyjä johtoja. Datakytkin S100-T S100-T on erityisesti LexCom Home -järjestelmään suunniteltu datakytkin. Siinä on neljä porttia etupanelissa sekä yksi täysin samanarvoinen portti päällä, joka jää keskuksen kannen taakse ja jonka kautta paikallisverkkoa voi myös laajentaa. Asennus Datakytkin S100-T on aktiivilaite, joten sille on kytkettävä myös käyttöjännite. Se saadaan LexCom Home -järjestelmän muuntajalta. RJ45 -liittimien suojana olevat tarrat saa irrottaa vasta sitten, kun kaikki asennustyöt on tehty. Huomautus Jos sinettinä oleva CE -tarra kytkimen sivussa on avattu, ei takuu ole voimassa. 21
22 Tekniset tiedot Datakytkin S100-T Tiedonsiirtonopeus Käyttöjännite Virrankulutus Ympäristön lämpötila Lähetys (Tx) Vastaanotto (Rx) Protokolla Datapuskuri 10 / 100 Mbps 12 V dc 140 ma 0 C C Autotunnistus MDI/MDI-X Autotunnistus MDI/MDI-X CSMA-CD 1 MB Mitat / mm (lev x syv x kork) 72 x 37 x 86 Standardit IEEE 802.3u 100Base-Tx IEEE Base-T IEEE 802.3x N-Way FCC Class B, CE mark 22
23 Antenniyksikkö A100 Sähkönumero Antenniyksikkö A100 Antenniyksikkö on LexCom Home -järjestelmässä laite, johon tuodaan taloon tai asuntoon tulevat RFsignaalit eli kaapeli-tv tai oman antennijärjestelmän radio ja TVlähetteet. Antenniyksikkö muuntaa signaalin sovituksen niin, että sen jälkeen se voidaan siirtää talon sisällä LexCom Home -järjestelmän mediarasioille samaa tiedonsiirtokaapelia pitkin kuin dataja puhelinsignaalitkin. Kaapeli-TV tai antenni RF 12 Vdc A100 Antenniyksikön periaate Antenniyksikkö jakaa RF-signaalin neljään RJ45-tyyppiseen liittimeen, joista signaali on otettavissa ulos. Käyttäjä voi itse valita ristikytkennän avulla, mille mediarasioille hän kytkee antenniyksiköltä tulevat signaalit. Asennus ja kytkentä Antenniyksikkö A100 on aktiivilaite, joten sille on kytkettävä myös käyttöjännite. Se saadaan LexCom Home -järjestelmän muuntajalta. RJ45 -liittimien suojana olevat tarrat saa irrottaa vasta sitten, kun kaikki asennustyöt on tehty. 23
24 Antenniyksikkö A100 RF-liitin Käyttöjännite 12V dc RF input 0V= 12V= RF-lähdöt Antenna A100 Gain A100 ylhäältä A100 edestä Antenniyksikön yläpinnassa ovat liittimet 12 Vdc:n käyttöjännitteelle, joka kytketään keskuksen virtalähteeltä. Virtalähteen mukana toimitetaan liitäntäjohto, jonka liitin käy antenniyksikköön vain oikein päin. Yläpinnassa on myös F-liitin, johon kytketään RF-signaali antennijärjestelmältä (vastakappale F-liittimelle ei sisälly toimitukseen). Antenniyksikön etupinnassa ovat RJ45-liittimet neljää ulos tulevaa signaalia varten sekä käyttöjännitteen merkkivalo. Etupinnassa on myös säädin, jolla voi säätää muuntimessa tapahtuvaa signaalin vahvistusta. Sateliittivastaanotto Sateliittivastaanotin voidaan sijoittaa samaan tilaan LexCom Home -keskuksen kanssa, jolloin siitä ulos tuleva alle 860 MHz:n RF-signaali voidaan jakaa ristikytkennän kautta mihin tahansa mediarasiaan. Tällöin suositellaan sateliittivastaanottimen ohjausta IR-linkin avulla, joka taas edellyttää antenniyksikön A110 käyttöä. Säätö Vahvistusta voi säätää välillä 20dB...32dB taajuusalueella, joka yltää 860 MHz:iin. Säätöä ei voi kohdistaa erityisesti jollekin taajuudelle, koska vahvistimen tehtävä on kompensoida kaapelivaimennus. Antenniyksikkö A100 ei täysin korvaa antennivahvistinta. Jos kentänvoimakkuus on heikko, tarvitaan kiinteistössä erillinen antennivahvistin, jolta saatava signaali kytketään LexCom Home -järjestelmään jaettavaksi. Huomautukset Jos antenniyksikölle tuodaan RF-signaali vahvistimelta tai kaapeliverkosta, on erityisen tärkeää tarkistaa tuleva signaalitaso. Se ei saa ylittää teknisissä tiedoissa ilmoitettua maksimiarvoa, koska tällöin signaali leikkautuu ja kuvan laatu on huono. Radio- ja TV-laitteiden liittäminen LexCom Home -mediarasioihin edellyttää tietyn tyyppistä liitosjohtoa, jolla 100 ohmin parikierretty kaapeli sovitetaan takaisin 75 ohmin koaksiaalikaapeliin. Tällainen laitekaapeli sisältyy LexCom Home - tuotteisiin. Antenniyksikön vahvistin ei välitä takaisin päin kanavien ohjaus- tai muita tietoja. Jos sinettinä oleva CE -tarra antenniyksikön sivussa on avattu, ei takuu ole voimassa. 24
25 Antenniyksikkö A110 A110-30, A ja A Sähkönumero Sähkönumero Sähkönumero (A110-30) (A110-55) (A110-65) Antenniyksikkö A110 Antenniyksikkö A110 on LexCom Home -järjestelmässä laite, johon tuodaan taloon tai asuntoon tulevat RF-signaalit antennilta tai kaapeli- TV -verkosta. Antenniyksikkö muuntaa signaalin sovituksen niin, että sen jälkeen se voidaan siirtää talon sisällä LexCom Home - järjestelmän mediarasioille samaa tiedonsiirtokaapelia pitkin kuin dataja puhelinsignaalitkin. A110:lle voi tuoda myös asunnon sisäisiä RF-tasoisia AV-signaaleja esim. valvontakameralta tai dvdsoittimelta ja nämä signaalit on siten saatavissa ulos mistä tahansa mediarasiasta eri huoneissa. A110 toimii myös kaksisuuntaisesti eli sen kautta voi lähettää kahden liittimen kautta dataa K-TV - operaattorille päin. Pwr 0V 12V IR link RF input AV link LexCom Home R/TV A Gain Kaapeli-TV tai antenni RF 12 Vdc SET TOP BOX A110 AV RF-modulaattori Antenniyksikön A110 periaate Antenniyksikkö jakaa RF-signaalin kuuteen RJ45-tyyppiseen liittimeen, joista signaali on otettavissa ulos. Käyttäjä voi itse valita ristikytkennän avulla, mille mediarasioille hän kytkee antenniyksiköltä tulevat signaalit. 25
26 Asennus ja kytkentä Kaksisuuntaiset RF-lähdöt (2 kpl) LexCom Home Antenniyksikkö A110 Antenniyksikkö A110 asennetaan keskuksen keskimmäiselle DIN-kiskolle jompaan kumpaan reunaan. Antenniyksikkö A110 on aktiivilaite, joten sille on kytkettävä myös käyttöjännite. Se saadaan LexCom Home -järjestelmän muuntajalta. RJ45 -liittimien suojana olevat tarrat saa irrottaa vasta sitten, kun kaikki asennustyöt on tehty. IR-linkin liitin Käyttöjännite 12V dc RF-liitin IR link 0V= 12V= RF input Yksisuuntaiset RF-lähdöt (4 kpl) Pwr AV link LexCom Home R/TV A AV-signaalien tuloliitin Gain A110 ylhäältä Huomautukset A110 edestä Antenniyksikön yläpinnassa ovat liittimet IR-linkille (lisävaruste) sekä 12 Vdc:n käyttöjännitteelle, joka kytketään keskuksen virtalähteeltä. Virtalähteen mukana toimitetaan liitäntäjohto, jonka liitin käy antenniyksikköön vain oikein päin. Yläpinnassa on myös F-liitin, johon kytketään RF-signaali K-TV -liittymästä tai antennijärjestelmältä (vastakappale F-liittimelle ei sisälly toimitukseen). Antenniyksikön etupinnassa ovat RJ45-liittimet kuutta ulos tulevaa signaalia varten. Näistä kaksi on myös paluusignaalille. Lisäksi etupinnassa on RJ45 liitin tulevaa AV-signaalia varten, vahvistuksen säätö sekä käyttöjännitteen merkkivalo. Sateliittivastaanotto Sateliittivastaanotin voidaan sijoittaa samaan tilaan LexCom Home -keskuksen kanssa, jolloin siitä ulos tuleva alle 860 MHz:n RF-signaali voidaan jakaa ristikytkennän kautta mihin tahansa mediarasiaan. Sateliittivastaanotinta puolestaan on mahdollista ohjata IR-kauko-ohjauslinkin avulla mistä tahansa huoneesta, jossa on mediarasia. Säätö Vahvistusta voi säätää välillä 20dB...32dB taajuusalueella, joka yltää 860 MHz:iin. Säätöä ei voi kohdistaa erityisesti jollekin taajuudelle, koska vahvistimen tehtävä on kompensoida kaapelivaimennus. Antenniyksikkö A110 ei täysin korvaa antennivahvistinta. Jos kentänvoimakkuus on heikko, tarvitaan kiinteistössä erillinen antennivahvistin, jolta saatava signaali kytketään LexCom Home -järjestelmään jaettavaksi. Jos antenniyksikölle tuodaan RF-signaali vahvistimelta tai kaapeliverkosta, on erityisen tärkeää tarkistaa tuleva signaalitaso. Se ei saa ylittää teknisissä tiedoissa ilmoitettua maksimiarvoa, koska tällöin signaali leikkautuu ja kuvan laatu on huono. Radio- ja TV-laitteiden liittäminen LexCom Home -mediarasioihin edellyttää tietyn tyyppistä liitosjohtoa, jolla 100 ohmin parikierretty kaapeli sovitetaan takaisin 75 ohmin koaksiaalikaapeliin. Tällainen laitekaapeli sisältyy LexCom Home - tuotteisiin. Jos sinettinä oleva CE -tarra antenniyksikön sivussa on avattu, ei takuu ole voimassa. 26
27 Antenniyksikkö A100, A110 Antenniyksiköiden tekniset tiedot kaikille antenniyksiköille Käyttöjännite Virrankulutus Tuloimpedanssi Lähtöimpedanssi Tulosignaalin taso Ympäristöolosuhteet Mitat / mm (l x s x k) Standardit 12 V dc 300 ma 75 Ohm 100 Ohm dbµv lämpötila 0 C C 72 x 37 x 86 EN eri tyypeille A100 Kaistanleveys MHz A Kaistanleveys Paluukanavan leveys AV-linkin tulotaso AV-linkin kaistanleveys A Kaistanleveys Paluukanavan leveys AV-linkin tulotaso AV-linkin kaistanleveys A Kaistanleveys Paluukanavan leveys AV-linkin tulotaso AV-linkin kaistanleveys MHz MHz 90 dbµv MHz MHz MHz 90 dbµv MHz MHz MHz 90 dbµv MHz 27
28 Antennisignaalin haaroitin Haaroitin Ristikytkentäkoteloiden 14 ja 22 teräsrakenteiset mallit on varustettu antennisignaalin haaroittimella. Haaroitin on asennettu kotelon pohjalle Mukana on myös liitosjohto (Fliittimet päissä), jolla signaali kytketään edelleen antenniyksikölle. Tuleva antennisignaali Käyttämätön lähtö tulpattu Vaihtoehtoinen lähtevä antennisignaali antenniyksikön sisäänmenoon (vaimennus -11dB), jos tulosignaali on liian voimakas Mittauslähtö kannen aukosta (vaimennus -20dB) Lähtevä antennisignaali antenniyksikön sisäänmenoon (ei vaimennusta) 28
29 AV jakaja C110-3 Sähkönumero AV-jakaja C110-3 AV jakaja C110-3 on LexCom Home -järjestelmässä laite, johon voi tuodauseampia asunnon sisäisiä RFtasoisia AV-signaaleja esim. valvontakameralta tai dvd-soittimelta. Jakaja toisin sanoen jakaa antenniyksikön AV-portin useammalle AV-laitteelle. Näin muodostettu monikanavainen AV-signaalit on siten saatavissa ulos mistä tahansa mediarasiasta eri huoneissa. AV jakaja C110-3 ei tarvitse käyttöjännitettä. Kaapeli-TV tai antenni RF 12 Vdc A110 AV SET TOP BOX HUOM! Käyttämättömään tuloporttiin on laitettava päätevastus C110-3 RF-modulaattori RF-modulaattori AV jakajan C110-3 periaate 29
30 Virtalähde Sähkönumero (muovikoteloon sopiva) Sähkönumero (teräskoteloon sopiva) Virtalähde Virtalähde on erityisesti LexCom Home -järjestelmää varten suunniteltu hyvän hyötysuhteen omaava hakkuri. Sen mukana toimitetaan asennusteline, jolla sen voi kätevästi asentaa joko pinta- tai upposaennuskeskukseen. Muuntajan lähtöpuolella oleva kiinteä virtajohdin on varustettu liittimillä, jotka käyvät datahubiin ja antenniyksikköön. (Teleyksikkö ei tarvitse käyttöjännitettä.) Tekniset tiedot Syöttöjännite Vac, Hz Lähtöjännite Kuorma, maksimi Ympäristöolosuhteet Mitat / mm (lev x syv x kork) Standardit 12 V dc +/- 5%, rippeli 50 mvpp 18 W, lähtö oikosulkusuojattu lämpötila 0 C C, suhteellinen kosteus 5...9% 103 x 50 x 37, paino 191 g EN , EN 55022, EN60950, EN60065 Asennus Huomaa seuraavat seikat 1. 12V dc -liittimet virtajohtimien päässä voi kytkeä datahubiin ja antenniyksikköön vain oikein päin. 2. Älä kytke virtalähteeltä tulevaa virtajohdinta teleyksikköön sen linjaliittimeen. Teleyksikölle ei tarvitse kytkeä käyttöjännitettä. 3. Virtalähteen mukana tulevaa verkkojohtoa ei asenneta mediarakenteiden sisään. 4. Oikea asennustapa riippuu siitä, onko kyseessä pinta- vai uppoasennuskeskus. Seuraavalla sivulla on ohjeita näihin molempiin. 30
31 Pinta-asennuskeskus Virtalähteen asennusteline kiinnitetään keskuksen yläosaan kahdella kiinnitysruuvilla. Verkkojohto asennetaan kulkemaan asennustelineen alta ja se viedään keskuksen ulkopuolelle keskuksen yläreunan läpivientiaukoista. Verkkojohdon toinen pää liitetään virtalähteeseen valmiilla kojeliittimellä ja toinen keskuksen ulkopuolella pistorasiaan. LexCom Home Virtalähde Uppoasennuskeskus Virtalähteen asennusteline kiinnitetään keskuksen yläosaan kahdella kiinnitysruuvilla aivan samalla tavalla kuin edellisessäkin tapauksessa. Verkkojohto katkaistaan noin 12 cm pituiseksi ja kytketään asennustelineessä olevaan kytkentäliittimeen. Kytkentäliittimelle tuodaan sähkösuunnitelman mukainen ryhmäjohto muun kaapeloinnin yhteydessä uppoasennuksena. Sähkön syöttö on siten huomioitava sähkösuunnitelmaa tehdessä. 31
32 LexCom Home -kaapeli Sähkönumero on parisuojattua 4-parista AWG23 -tyyppistä kaapelia eli sen johtimet ovat hieman normaalia paksumpia suuren siirtokapasiteetin vuoksi. Kaapelin rajataajuus on poikkeuksellisen korkea, joten se takaa myös TVkuvan siirron. LexCom Home Siirtolinja Korkeita taajuuksia siirtävä komponentti ei ole vain johto vaan se on siirtolinja. Sen on kyettävä siirtämään kaikki sille määritellyt taajuudet riittävällä tasolla linjan toiseen päähän niin, että signaali on vielä kelvollista. Signaali ei siis saa vaimentua eikä se saa heijastella. Siirtolinjan teknisiin ominaisuuksiin vaikuttavat monet eri tekijät: Siirtolinja muodostuu teoreettisesti tarkasteltuna peräkkäisistä induktansseista ja kapasitansseista. Hyvin suurilla taajuuksilla pienetkin vaihtelut näissä saavat aikaan heijastuskohtia, jotka luonnollisesti heikentävät signaalin laatua. Näitä pieniä vaihteluja syntyy esimerkiksi epätasaisesta kuparin laadusta ja paksuudesta. Toinen vähintään yhtä tärkeä tekijä on siirtolinjassa käytetty eristeaine ja sen tasalaatuisuus. Esimerkiksi eristeen paksuusvaihtelut ja väripigmentit vaikuttavat kapasitanssiarvoihin. Mitä suurempiin taajuuksiin mennään, sitä tärkeämmäksi käyvät juuri eristeaineen ominaisuudet. Kaapeli Korkeat taajuudet vaimenevat parikaapelissa matalia taajuuksia enemmän. Siksi niitä myös vahvistetaan antenniyksikössä enemmän. db Vahvistimen vahvistus Kaapelin vaimennus f / MHz Määräykset asettavat minimi- ja maksimitasot sekä tasoerot antennisignaalille huoneiston eri antennirasioissa. LexCom Home-järjestelmässä päästään näihin vaadittuihin arvoihin, kun noudatetaan seuraavia ohjeita: kaapelivaimennuksen takia enimmäispituus ristikytkennältä mediarasialle on 40 m. korkeita taajuuksia korostavan vahvistimen takia vähimmäispituus ristikytkennältä mediarasialle on 8 m. Huom! Jokaiselle 2-osaiselle mediarasialle on vedettävä 2 kpl LexCom Home -kaapeleita! 32
33 Ristikytkentäkaapelit sähkönumero (3 eri alle 0.5 m pituutta / pakkaus) sähkönumero (0.5 m) Signaalien kytkentä keskuksessa aktiiviyksiköiltä ristikytkentäliittimille tehdään ristikytkentäkaapeleilla. LexCom Home -ristikytkentäkaapelit ovat sopivia myös kaikkein korkeimmille taajuuksille eli TVkanaville. Liitäntäkaapelit laitteille Puhelin, TV ja tietokone tarvitsevat kukin erilaisen kaapelin, koska jokaisella laitteella on oma liitintyyppi. LexCom Home -järjestelmään sisältyy erilaisia liitäntäkaapeleita. Puhelinta varten on RJ11 -liittimellä olevia kaapeleita 2 m ja 5 m pitkinä. Näillä voi liittää puhelinkoneen suoraan mediarasiaan. Vanhempia puhelinkojeita varten on olemassa lyhyt liitosjohto, jonka toisessa päässä on 3-napainen puhelinpistoke, johon puhelinkojeen oman liitosjohdon voi liittää. TV- ja radiolaitteita varten liitäntäkaapeleissa on muuntimet parikaapelista koaksiaalijohtoon ja liitin käy suoraan TV:n tai radion antenniliittimeen. TVRliitäntäjohdon saa myös IR-linkin haaroituksella varustettuna. LexCom Home Lisätarvikkeet TV-laitejohto; sähkönumero TV-laitejohto+IR; sähkönumero Puhelinjohto 2 m; sähkönumero Puhelinjohto 5 m; sähkönumero Vaimennin, ITA10 Vaimennin on tarkoitettu liitettäväksi mediarasiaan, josta antennisignaali tulee liian voimakkaana. Jos jostain syystä kaapelien asennuksessa ei ole käytetty minimipituutta (8 m), joka antaisi riittävän vaimennuksen korkeimmille taajuuksille, voi asian korjata tällä erillisellä 10 db:n vaimentimella. ITA10; sähkönumero HUOM! Vaimenninta ei ole tarkoitettu korvaamaan kaapelin minimipituutta (8 m) eli verkon suunnittelu ja asennus on syytä tehdä tältäkin osin edelleen ohjeiden mukaan. 33
34 AV-Modulaattorit AV (yksikanavainen), s-nro AV (nelikanavainen), s-nro Lisätarvikkeet PC soitin PC-soitin, s-nro Periaatteeltaan modulaattori on laite, joka siirtää AV-signaalia (ääni- ja videosignaalia) kantoaallon päälle radiotaajuuksille. Sen jälkeen näin muodostettu korkeataajuinen signaali on mahdollista valita tv:n tai radion kanavanvalitsimella ja ottaa vastaan antenniliittimen kautta. Videosignaalia voi tuottaa esim. dvd-soitin, videonauhuri tai valvontakamera. Ääntä puolestaan voidaan tuottaa CD-soittimen tai nauhurin lisäksi imuroimalla internetistä musiikkitiedostoja. PC muuttaa tiedostot äänisignaaliksi, joka sitten PCsoittimella siirretään radiokanaville. Nelikanavainen modulaattori voi ottaa sisään samanaikaisesti neljältä eri ohjelmalähteeltä videota ja lähettää ne samaa kaapelia pitkin neljällä eri tv-kanavalla LexCom Home -verkkoon jaettavaksi. Sopivan (vapaan) tv-kanavan voi valita modulaattorin etulevyn alla olevilla kytkimillä. Asennusohjeessa on taulukko, josta löytyy kutakin kytkinasettelua vastaava kanava. Sama kanava tulee sitten virittää tv-vastaanottimen kanavanvalitsimella. Video-signaalit TV-signaalit OUT 12V AC LEXEL PWR GAIN LexCom Home Modulaattoriin rakennettu myös IR-linkki -ominaisuus eli modulaattorissa on liitin IR-link -lähettimelle ja se kykenee välittämään IR-ohjauksia. Tätä tarvitaan silloin kun ohjelmalähteitä pitää voida ohjata IR-kauko-ohjaimella, IR-linkistä enemmän kohdassa IR-linkki. AV-modulaattorin pakkaukseen sisältyy virtalähde. AV-modulaattorin käyttö edellyttää LexCom Home -keskuksessa AV 110 -tyyppistä TV/R-moduulia, koska siinä on tuloliitin (AV-link) tätä varten ja IR-link -ominaisuus. 34
35 IR-Linkki IR-link vastaanotin (musta), s-nro IR-link vastaanotin (hopea), s-nro Lisätarvikkeet IR-link lähetin, s-nro IR-vastaanottimessa on myös LED-indikaattori TV-laitejohto IR-link-haaralla, s-nro Jos ohjelmalähteitä pitää voida ohjata IR-kauko-ohjaimella eri huoneesta käsin kuin missä ohjattava laite sijaitsee, on LexCom Home -järjestelmässä IR-linkki - mahdollisuus. IR-linkki -vastaanotin laitetaan esimerkiksi TV:n päälle ja liitetään TV:n haaroitetulla laitejohdolla LexCom Home -verkkoon. IR-linkki -lähetin puolestaan sijoitetaan ohjattavan laitteen kanssa samaan tilaan niin, että laite näkee lähettimen säteilijästä tulevan IR-signaalin. Alla periaatekuva, jossa esimerkkinä on sateliittivastaanottimen ohjaus. Tekninen tila Olohuone IR-linkki vast.otin Sat.vast. otin LexCom Home keskus IR IR-linkki lähetin TV-johto IR-linkin haaralla 35
36 ISDN / FAX -adapteri B100 Sähkönumero Pakkaukseen sisältyy 1 kpl adapteri B100 LexCom Home ISDN /FAX-adapteri B100 2 kpl Kytkentäkaapeleita (0.5m) RJ11 - RJ11, paluusignaaleita varten 1 kpl Laitekaapeleita (0.5m) RJ11 - RJ45, telefaksin kytkentää varten Käyttö ISDN /FAX -adapteri on passiivikomponentti LexCom Home -järjestelmää varten ja sen avulla on mahdollista kytkeä mediarasiaan: a) telefaksi, robottipuhelin tms laite, joka osaa vastata kutsuun automaattisesti. Tällainen laite on usein kytkettävissä puhelinlinjan rinnalle eli linja menee siitä läpi. Näin kytketty linja palautetaan teleadapterin kautta mediarasialle ja siitä edelleen keskuksen ristikytkentään. Sieltä se on taas helppo kytkeä mihin tahansa muuhun mediarasialiittimeen. b) ISDN pääte, joka erottelee kaksi analogista linjaa. Adapterin avulla nämä analogiset linjat voidaan palauttaa keskuksen ristikytkentään. Sieltä ne voi kytkeä mihin tahansa mediarasialiittimeen. Adapterin avulla saadaan näin tehokkaasti kaikki tiedonsiirtokaapelin 4 paria käyttöön. Katso myös kohdasta Puhelinmoduuli T100 Tekniset tiedot Tulot Lähdöt Ympäristön suhteellinen kosteus Ympäristön lämpötila Mitat / mm (lev x syv x kork) Direktiivit 2 kpl RJ11 liittimiä anal.linjoille 1 kpl RJ45 ISDN / Anal.linja 1 kpl RJ45 ISDN linja S0 ja analoginen linja 5%...95% 0 C C 78 x 40 x 22 IEC 512-2, 1985 Test 3A Method C 36
37 Telefaksin tms kytkentä LexCom Home ISDN /FAX-adapteri B100 Analogisen puhelinlinjan kytkentä, kun telefaksi halutaan asettaa linjan master - laitteeksi ja yksi tai useampia puhelimia slave -laitteiksi. Toisin sanoen telefaksi vastaa kutsuun automaattisesti, jos se on päällä. Linja palaa teleadapterilta keskuksen teleyksikölle. Katso sen ohjeista, miten kytkinasettelulla linja ohjataan haluttuun porttiin. Televerkon analoginen linja Adapter B100 A 2 B IN RETURN 1 2 OUT A B A B 1 3 OUT IN Telefaksi Linja takaisin ristikytkentään Puhelinmoduuli Ristikytkentäliittimet Mediarasia ISDN-päätteen kytkentä ISDN S0 -signaali kytketään standardi ristikytkentäjohdolla mediarasialta ISDN /FAX -adapterille (IN) j a sieltä edelleen standardi ristikytkentäjohdolla ISDNpäätteelle, joka erottaa signaalista kaksi analogista linjaa. Ne kytketään RJ11 - liittimien kautta välijohdolla takaisin adapterille. Analogiset linjat palaavat takaisin puhelinmoduulille. Katso sen ohjeista, miten kytkiasetteluilla signaali ohjataan haluttuihin portteihin. Televerkon Digit.linja S0 (ISDN) Tele Adapter B100 A 2 B IN RETURN 1 2 OUT A B A B 1 3 A/B 1 A/B 2 S0 ISDN-pääte Anal.linja ristikytkentään Puhelinmoduuli Ristikytkentäliittimet Mediarasia Tietokone tms 37
38 Suunnitteluohjeita Tähän koottu lyhyesti muutamia asioita, joita on syytä huomioida LexCom Home -verkkoa suunniteltaessa. Tärkeää on huomata, että LexCom Home on teknisesti huomattavasti laajakaistaisempi kuin LexCom Office -verkot, joten näiden eri tuoteperheiden komponetteja ei pääsääntöisesti saa sekoittaa keskenään. Erityisen tärkeää on käyttää oikeita liittimiä ja kaapelia. Kohteet LexCom Home on asuntoihin tarkoitettu avoin tiedonsiirtoverkko, joten sen käyttökohteita ovat kaikki asunnot eli pientalot sekä rivi-ja kerrostaloasunnot. Teknisesti LexCom Home soveltuu muihinkin tiloihin, mutta on tärkeää huomata, että varsinkin tietosuoja on otettava huomioon. Esimerkiksi asuntoloissa täytyy ristikytkentään pääsy estää muilta kuin valtuutetuilta henkilöiltä. Kapasiteetti LexCom Home Suunnitteluohjeita Eri LexCom Home -keskusratkaisuilla on mahdollista toteuttaa eri kokoisten asuntojen verkkoja. Keskus tulee siten valita aina tapauskohtaisesti. Toisaalta on huomioitava ulkonäkö, jos keskus joudutaan sijoittamaan näkyvään paikkaan. Esim. suurimmissa omakotitaloissa yleensä on erillinen laitetila, johon voi rakentaa kapasiteetiltaan riittävän 19 telineen. Kaapelointi Yhden segmentin pituus keskukselta mediarasialle pitää olla vähintään 8 m ja enintään 40 m. Tämä on syytä huomioida keskuksen paikkaa ja kaapelireittejä mietittäessä. Jokaiselle liittimelle vedetään oma kaapeli eli 2-osaiselle rasialle vedetään kaksi kaapelia. Jos käytetään putketonta asennustapaa, käytetään kojerasissa esimerkiksi MMJ -johtonysää, joka sallii kaapelin liikkumisen kytkettäessä. Putkitetussa asennuksessa laitetaan kummallekin kaapelille oma 20 mm putki. Putkitusohje on syytä antaa erikseen talotehtaille, jotka asentavat rasiat valmiiksi taloelementteihin. Rasioiden määrä ja sijoittelu Mediarasioita suositellaan asennettavaksi kaikkiin asuinhuoneisiin ja erilaisiin työtai askartelutiloihin. Myös eteiseen on hyvä laittaa yksi rasia mahdollista nettipäätettä varten tai puhelinpisteeksi. Älytalo saatetaan varustaa myös Web Viewerillä ja sen käyttöliittymän lähellä tarvitaan yksi medialiitin. Olohuoneisiin tai vastaaviin oleskelutiloihin, joihin tyypillisesti sijoitetaan TV, on hyvä sijoittaa vähintään kaksi rasiaa ja eri puolille huonetta. Näin mahdollistetaan kaksi erilaista huonekalujen perussijoittelua. Kotiteatteri -kaiutinkaapelointia varten hyvä ratkaisu on tehdä oma putkitus huoneen kulmiin. Kautinsignaalia ei kannata kierrätää keskuksen kautta. Keskuksen paikka Pientalossa paras paikka on erillinen tekninen tila, jossa myös sähkökeskus ja mahdollisesti IHC-kontrolleri sijaitsee. Tähän tilaan tuodaan myös puhelin- ja antenniliittymät talon ulkopuolelta. Rivi- ja kerrostaloasunnoissa voi kannella varustettu keskus olla eteisen seinässä tai esim. vaatehuoneessa. 38
39 LexCom Home -järjestelmän tuotteet Tuoteluettelo Tuote Sähkönumero KESKUKSET Muovikotelot: LxH muovikotelo, pinta-asennus, valkoinen LxH muovikotelo, kannella, pinta-asennus, harmaa LxH muovikotelo, uppoasennus, valkoinen (ei kantta) LxH muovikotelo, uppoasennus, harmaa (ei kantta) Teräskotelot LxH teräskotelo 22 pinta / uppoasennus LxH teräskotelo 14 pinta / uppoasennus LxH uppoasennuskehys 14 kotelolle LxH uppoasennuskehys 22 kotelolle Ristikytkentäpaneelit LxH P paneeli muovikoteloon LxH 24-paneeli 14 teräskoteloon (2-rivinen, 24-reikäinen) LxH 40-paneeli 22 teräskoteloon (2-rivinen, 40-reikäinen) LxH P106 5-paneeli DIN-kiskoon telinetarvikkeet DIN-paneeli 19 telineeseen, 3U LexCom liitinpaneeli, 24-aukkoinen LexCom liitinpaneeli, 48-aukkoinen ARTIC -MEDIARASIAT 2 x RJ45 (sis.liittimet ja muoviosat) SENSO -KESKIÖLEVYT 1 x RJ45 (sis. vain keskiölevyn) x 2 x RJ45 (sis. vain keskiölevyn) x (x: 0=valk, 1=vaal.harm, 8=alum.harm.) LexCom Home -liitin LexCom Home -liitin, suurpakkaus 500 kpl Liittimen kiinnitysrengas keskiölevyihin x (x: 0=va, 1=ha, 3=mu, 4=ke, 5=vi, 6=pu, 7=si) KAAPELI LexCom Home STP HF kaapeli, 500 m kela
LexCom Home - joustava kodin kaapelointijärjestelmä
LexCom Home - joustava kodin kaapelointijärjestelmä Uutta joustavuutta kodin toimintoihin LexCom Home on nykyaikainen kokonaisratkaisu kodin heikkovirtakaapelointien ja -asennusten toteuttamiseksi. Lex-
LisätiedotLexCom Home -sovellusesimerkkejä
-sovellusesimerkkejä erilaisiin tilanteisiin Sisällysluettelo Sivu 2.2 Internet-liittymä ISDN + analoginen puhelin (ISDN-pääte ristikytkennässä) 3.1 Internet-liittymä ADSL yhdelle tietokoneelle + analoginen
LisätiedotAsennusohje Viritettävä terrestiaalipäävahvistin HMB 6. SSTL n:o 75 631 26 ULA-VHF I, VHF III, 6 x UHF ja AUX
Asennusohje Viritettävä terrestiaalipäävahvistin SSTL n:o 75 631 26 ULA-VHF I, VHF III, 6 x UHF ja AUX I. Käyttötarkoitus Päävahvistin on valmistettu kansainvälisten laatustandardien mukaisesti ja se täyttää
LisätiedotSÄHKÖKALUSTESARJA LAATUA, TYYLIÄ, KOHTUULLINEN HINTA JA HELPPO ASENNUS
SÄHKÖKALUSTESARJA LAATUA, TYYLIÄ, KOHTUULLINEN HINTA JA HELPPO ASENNUS Etman Sähkökalustesarjan tyylikäs muotoilu antaa loppukuluttajalle käsityksen myös tuotteiden korkeasta laadusta. Tuoteperhe käsittää
Lisätiedot17. Viestintä TV/radio-liitin kulma valkoinen 1 uros- ja 1 naarasliitin. 720571 IP-pakkaus 5 120 mm 80 mm 20 mm 0,027 Kg
17. Viestintä TV/radio-liitin kulma valkoinen 1 uros- ja 1 naarasliitin 17.1 TV/radio-liitin kulma valkoinen 1 uros- ja 1 naarasliitin Asennetaan antennijohtoon 75 Ohm 720571 IP-pakkaus 5 120 mm 80 mm
LisätiedotSDR-Ohjelmistoradio. Esitelmä ohjelmistoradiosta (SDR-Tikku) Esitetty 3.5.2015 OH7AA kerhoillassa Tehnyt OH7NW
SDR-Ohjelmistoradio Esitelmä ohjelmistoradiosta (SDR-Tikku) Esitetty 3.5.2015 OH7AA kerhoillassa Tehnyt OH7NW SDR-vastaanotin Ohjelmistoradiolla tarkoitetaan yleensä ohjelmistolla määritettyä radiota,
LisätiedotAntennitarvikkeet. Antennit haaroittimet jaottimet kaapelit liittimet vahvistimet
Antennitarvikkeet Antennit haaroittimet jaottimet kaapelit liittimet vahvistimet Antennit ULA-antenni Tilausnro: A100193/SSTL-koodi 75 001 02 ULA- radioantenni vaaka- ja pystypolarisaatio vastaanotolla
LisätiedotHätäkutsujärjestelmä on kaapeloitu kutsujärjestelmä joka koostuu seuraavista laitteista: Merkkivalo (LS)
Hätäkutsupakkaus Tyyppi: 5200 xx Pakkaus koostuu: erkkivalo Tyyppi: 5203 xx Vetonarupainike Tyyppi: 5202 xx Sammutuspainike Tyyppi: 5201 xx Teholähde Tyyppi: 5204 xx Täydentävät tuotteet (eivät kuulu toimitukseen):
LisätiedotETMAN Professional -sarja
ETMAN Professional -sarja Etman Professional on ammattilaisen valinta. Etman professionalin tyylikäs muotoilu antaa loppukuluttajalle käsityksen myös tuotteiden korkeasta laadusta. Käsissäsi on asennuskalusteiden
Lisätiedot17. Viestintä TV/radio-liitin kulma valkoinen 1 uros- ja 1 naarasliitin. 720571 IP-pakkaus 5 120mm 80mm 20mm 0,027Kg
17. Viestintä TV/radio-liitin kulma valkoinen 1 uros- ja 1 naarasliitin 17.1 TV/radio-liitin kulma valkoinen 1 uros- ja 1 naarasliitin Asennetaan antennijohtoon 720571 IP-pakkaus 5 120mm 80mm 20mm 0,027Kg
LisätiedotTuotesivu TV-Antennipaketti 12V 1S #201/ 1P #204
Tuotesivu TV-Antennipaketti 12V 1S #201/ 1P #204 Ammattiliikkeen suunnittelema 12 V akulla toimiva TV-antennipaketti. Soveltuu uudiskohteisiin 2-10 katselupisteelle. Tuotepakkauksen sisältö: 1 kpl VHF-
LisätiedotTuotesivu Lisäyspaketti HD #302
Tuotesivu Lisäyspaketti HD #302 Ammattiliikkeen suunnittelema TV-antennipaketti, jolla lisäät HD-teräväpiirtokanavat omakotitalon tai kesämökin antennijärjestelmään. Tuotepakkauksen sisältö: 1 kpl VHF
LisätiedotKäyttöohje. 1/DOC-RSH30 Fi A
Käyttöohje 1 Yleistä: on 30W:n A-luokan 2-kanavainen putkivahvistin, joka on valmistettu Suomessa kokonaan käsityönä. Vahvistin on puhdas putkivahvistin, jossa ei ole käytetty puolijohteita signaalitiellä.
LisätiedotFI.LPINST.101104 ASENNUSOHJE GOLD LP. Asiakirjan alkuperäiskieli on ruotsi. Oikeus muutoksiin pidätetään. www.swegon.fi 1
ASENNUSOHJE GOLD LP Asiakirjan alkuperäiskieli on ruotsi Oikeus muutoksiin pidätetään. www.swegon.fi 1 1. ASENNUS 1.4 Koneen asennus 1.1 Yleistä Henkilöstön on tutustuttava näihin ohjeisiin ennen koneelle
LisätiedotS-108.3020 Elektroniikan häiriökysymykset. Laboratoriotyö, kevät 2010
1/7 S-108.3020 Elektroniikan häiriökysymykset Laboratoriotyö, kevät 2010 Häiriöiden kytkeytyminen yhteisen impedanssin kautta lämpötilasäätimessä Viimeksi päivitetty 25.2.2010 / MO 2/7 Johdanto Sähköisiä
Lisätiedot17. Viestintä TV/radio-liitin kulma valkoinen 1 uros- ja 1 naarasliitin. 720571 IP-pakkaus 5 120 mm 80 mm 20 mm 0,027 Kg
17. Viestintä TV/radio-liitin kulma valkoinen 1 uros- ja 1 naarasliitin 17.1 TV/radio-liitin kulma valkoinen 1 uros- ja 1 naarasliitin Asennetaan antennijohtoon 75 Ohm 720571 IP-pakkaus 5 120 mm 80 mm
LisätiedotTietoverkkotuotteet. Suojaamaton Cat6-kaapelointiratkaisu Suojattu Cat6 A. -kaapelointiratkaisu
Tietoverkkotuotteet Suojaamaton Cat6-kaapelointiratkaisu Suojattu Cat6 A -kaapelointiratkaisu Suojaamaton Cat6-kaapelointiratkaisu Parikaapelit Suojaamattomat Cat6 U/UTP-parikaapelit nousu- ja kerroskaapelointiin.
Lisätiedot19 RISTIKYTKENTÄKAAPIT MetalliovelLA
Tietoverkkotuotteet 19 RISTIKYTKENTÄKAAPIT MetalliovelLA Kaapin leveys 600 mm Kaapin leveys 800mm Kaappirunko, jossa katto, sivut/takaseinä, ovi ja sokkelikulmat. Kaapin ovi on standardina varustettu lukolla.
LisätiedotAnalogisten mittarien kytkeminen Digital Optimax -malleihin
OHJETIEDOTE TIEDOTE Nro 2000-11c Jakelu: Myyntipäällikkö Kirjanpito-osasto Huoltopäällikkö Teknikko Varaosapäällikkö ILMOITUS Tämä on Outboard ohjetiedotteen 2000-11 päivitetty versio. Hävitä alkuperäinen
LisätiedotSET-100 Rajakytkinyksikkö Käyttö- ja asennusohje
Labkotec Oy Myllyhaantie 6 33960 PIRKKALA Vaihde: 029 006 260 Fax: 029 006 1260 7.5.2015 Internet: www.labkotec.fi 1/9 SET-100 Rajakytkinyksikkö Copyright 2015 Labkotec Oy Varaamme oikeuden muutoksiin
LisätiedotMOOTTORIVENTTIILI. Käsikirja
MOOTTORIVENTTIILI Käsikirja Tutustu käsikirjaan huolella ennen järjestelmän käyttöönottoa. Ainoastaan valtuutettu huoltohenkilökunta on oikeutettu suorittamaan säätöja korjaustoimenpiteitä. Korjauksessa
Lisätiedot19. ELKO Pistorasia 1-os- maad. IP21
19. ELKO Pistorasia 1-os- maad. IP21 19.1 Pistorasia 1-os- maad. IP21 Pinta-asennettava, 1-osainen pistorasia kuiviin tiloihin. Ruuviliittimin. 16 A, 250V. Sulkulaittein, suojamaadoitettu. Taustalevyllä.
LisätiedotEV011 EV012 EV002 EV004 EV100 EV102 1 mod. 1 mod. 4 mod. 4 mod. 5 mod. 5 mod. 230 V AC (+10%/-15%), 50 HZ 6 W 6 W 6 W 6 W 15 W 15 W
himmentimet Mitta moduleina imellisjännite Tehohäviö nimelliskuormalla Himmennysperiaate Kuorman tyyppi hehkulamput 3 V halogeenilamput pienj. halog.lamput muuntajalla pienj. halog.lamput el. muuntajalla
LisätiedotKäyttöohje. 1/DOC-RS15C Fi A
Käyttöohje 1 Yleistä: on 15W:n A-luokan 2-kanavainen combovahvistin, joka on valmistettu Suomessa kokonaan käsityönä. Kaikki kykennät on tehty point-topoint-periaatteella ilman piirilevyä. Puukotelo, 12"
LisätiedotCAVEL CAVEL DKTCOMEGA:n tehtävä
koaksiaalikaapelit Italiana Conduttori Srl on valmistanut koaksiaalikaapeleita CAVEL tuotemerkillä vuodesta 1968 alkaen. Näiden vuosien aikana yritys on jatkuvasti kasvanut. CAVEL on tunnettu ja saanut
LisätiedotAntennitarvikkeet. Antennit haaroittimet jaottimet kaapelit liittimet vahvistimet
Antennitarvikkeet Antennit haaroittimet jaottimet kaapelit liittimet vahvistimet Antennit ULA-antenni Tilausnro: A100194/SSTL-koodi 75 001 02 ULA- radioantenni vaaka- ja pystypolarisaatio vastaanotolla,
LisätiedotRikstone RT Käyttöohje
Käyttöohje 1 Yleistä: on effektilaite sisältäen sekä jousikaiun (spring reverb) että Tremolon. Laitteen kaiku perustuu Fender 6G15 tekniikkaan ja tremolo on toteutettu Gibson Skylarkin mallin mukaan ns.
LisätiedotOhjelmoitava päävahvistin WWK-951LTE
Ohjelmoitava päävahvistin WWK-951LTE Käyttöohje Finnsat Oy Yrittäjäntie 15 60100 Seinäjoki 020 7420 100 Sisällysluettelo 1. Yleistä tietoa... 2 2. Liitännät ja toiminnat... 3 3. Painikkeet... 4 4. Vahvistimen
LisätiedotSisäverkon peittotuotteet
Sisäverkon peittotuotteet Laatuantennin sisäverkon peittotuotteilla voitte helposti parantaa kuuluvuutta tai nostaa mobiililaajakaistan nopeutta. Ulkoantennin avulla hitaasti toimivan laajakaistaliittymän
LisätiedotSISÄVERKKOMÄÄRÄYS 65 A/2014 M ASETTAA VAATIMUKSIA ANTENNIURAKOINNILLE
SISÄVERKKOMÄÄRÄYS 65 A/2014 M ASETTAA VAATIMUKSIA ANTENNIURAKOINNILLE Toiminnanjohtaja Tauno Hovatta www.sant.fi Antenniasennukset kiinteistössä Sisältö: Määräys 65 A asettaa vaatimuksia antennien ja verkkojen
Lisätiedotremontin teko on mukavaa ja nopeaa
PINTA-ASENNUSKALUSTEET remontin teko on mukavaa ja nopeaa VALINTATAULUKKO OTEO KOJERUNGOILLE Toiminto Kivi Koottu Irrallinen Koottu Kytkimet 10 AX - 250 V~ Vaihtokytkin 860 01 (1) 861 01 (1) 862 01 Kaksinapainen
LisätiedotSISÄPEITTOANTENNIVERKKO
SISÄPEITTOANTENNIVERKKO RF-komponentit Antennikaapelointi Antennit Orbis Oy - Sisäpeittoantenniverkot, 2015 1 Järjestelmäkuvaus Combiner-toteutus Hybrid-toteutus 2G 2G Operaatttori 2 Virve Hybrid 3x3 tai
LisätiedotMTR260C LÄMPÖTILALÄHETIN
Käyttöohje Ohjelmistoversio V1.5 14.3.2007 MTR260C LÄMPÖTILALÄHETIN Nokeval MTR260C käyttöohje YLEISKUVAUS MTR260C on paristokäyttöinen langaton lämpötilalähetin, jossa on sisäinen Pt100-anturi. Laite
LisätiedotEnergianhallinta. Energiamittari. Malli EM10 DIN. Tuotekuvaus. Tilausohje EM10 DIN AV8 1 X O1 PF. Mallit
Energianhallinta Energiamittari Malli EM10 DIN Luokka 1 (kwh) EN62053-21 mukaan Luokka B (kwh) EN50470-3 mukaan Energiamittari Energia: 6 numeroa Energian mittaukset: kokonais kwh TRMS mittaukset vääristyneelle
Lisätiedot19 RISTIKYTKENTÄKAAPIT MetalliovelLA
TIETOVERKOT HETEL 1 19 RISTIKYTKENTÄKAAPIT MetalliovelLA Kaapin leveys 600 mm Kaapin leveys 800mm Kaappirunko, jossa katto, sivut/takaseinä, ovi ja sokkelikulmat. Kaapin ovi on standardina varustettu lukolla.
LisätiedotMONIKANAVAISET OHJELMOITAVAT VAHVISTIMET
DIGITAALIAJAN RATKAISUT DVB-T - Tuotteet PROFILER-SARJA MONIKANAVAISET OHJELMOITAVAT VAHVISTIMET Selektiivisesti vahvistetut kanavaniput digitaalisille ja analogisille signaaleille. Helposti ohjelmointipyörällä
LisätiedotJOHTOJEN JA KAAPELIEN HALLINTA Nro 5. 1/6
JOHTOJEN JA KAAPELIEN HALLINTA Nro 5. 1/6 Edge Power Pöydän reunaan kiinnitettävä. 4 kpl maadoitettua pistorasiaa, ja 2 kpl Rj45 verkko/puhelinulosottoa. Varustettu 2,5 metrin syöttöjohdoilla. Verkkokaapeli
LisätiedotPALOVAROITINKESKUS ICAS. Käyttö- ja asennusohje ICAS. Zone 1. Zone 2. Relay/Siren. Mains. BL-Palontorjunta Oy. Snro: 71 231 40.
ver.1/9.11.2001/ms PALOVAROITINKESKUS IMC-M Käyttö- ja asennusohje Snro: 71 231 40 BL-Palontorjunta Oy PALOVAROITINKESKUS IMC-M ovi ovi YLEISTÄ IMC-M palovaroitinkeskus on kaksisilmukkainen palovaroitinkeskus
LisätiedotITSERAJOITTUVA LÄMMITYSKAAPELI
ITSERAJOITTUVA LÄMMITYSKAAPELI PST-itserajoittuvaa lämmityskaapelia käytetään ensisijaisesti vesijohtojen, viemäreiden, kattokaivojen, räystäskourujen, syöksytorvien tms. sulanapitoon sekä pienten tilojen
LisätiedotSähkölaitteet saa asentaa vain valtuutettu sähköasentaja.
Tilausnro.: 2688.. Käyttöohje 1 Turvallisuusohjeet Sähkölaitteet saa asentaa vain valtuutettu sähköasentaja. Vaikeat loukkaantumiset, tulipalo tai aineelliset vahingot ovat mahdollisia. Tutustu huolellisesti
LisätiedotASENNUSOHJE. DIN-kiskoon asennettava termostaatti ETI-1551
ASENNUSOHJE DIN-kiskoon asennettava termostaatti ETI-1551 KÄYTTÖKOHTEET Sulanapidon tai lämmityksen ohjaus ETI-1551 termostaattia käytetään saattolämmityksen ja sulanapidon ohjaukseen. Termostaatti soveltuu
LisätiedotKotimaiset Näpsä SMART kuivan tilan vakiokeskukset Ryhmä- ja data-ryhmäkeskukset, mittauskeskukset, KNX-kotelot sekä data-asennuskotelot
Pienjännitetuotteet, NäpsäSmart 2FI 15-01 Kotimaiset Näpsä SMART kuivan tilan vakiokeskukset Ryhmä- ja data-ryhmäkeskukset, mittauskeskukset, KNX-kotelot sekä data-asennuskotelot Näpsä SMART -sisäkeskusten
LisätiedotMittalaitepöydät. Tuoteluettelo
1 Mittalaitepöydät Tuoteluettelo 2 SÄHKÖTYÖPÖYDÄT... 3 MITTALAITEPÖYDÄT... 4 KORKEA MITTALAITEPÖYTÄ TM-MLP/K1,8... 4 MITTALAITEPÖYTÄ TM-MLP/M1,8... 5 MOOTTOROITU MITTALAITEPÖYTÄ TM-MLP/MO... 6 KALLISTUVA
LisätiedotTyöpistejakelujärjestelmät
Käytännöllisiä ja joustavia: työpistejakelujärjestelmät jokaista kirjoituspöytää varten Kun kyse on työpisteiden varustamisesta sähkö- ja dataliitännöillä, Hagerin ratkaisut ovat lähes ohittamattomia:
LisätiedotSisällysluettelo. Dokumentin tiedot
