XO BOATS ESIPUHE SÄILYTTÄKÄÄ TÄMÄ KÄSIKIRJA VARMASSA PAIKASSA JA ANTA- KAA SE EDELLEEN SEURAAVALLE OMISTAJALLE LUOPUESSANNE VENEESTÄ.

Transkriptio

1

2

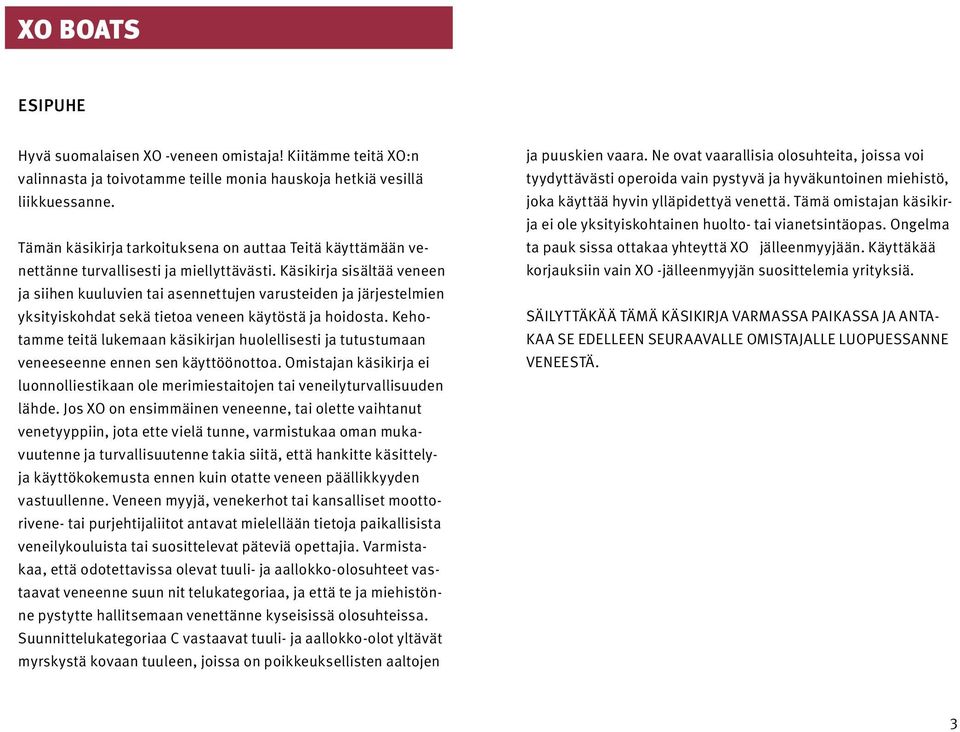

3 XO BOATS ESIPUHE Hyvä suomalaisen XO -veneen omistaja! Kiitämme teitä XO:n valinnasta ja toivotamme teille monia hauskoja hetkiä vesillä liikkuessanne. Tämän käsikirja tarkoituksena on auttaa Teitä käyttämään venettänne turvallisesti ja miellyttävästi. Käsikirja sisältää veneen ja siihen kuuluvien tai asennettujen varusteiden ja järjestelmien yksityiskohdat sekä tietoa veneen käytöstä ja hoidosta. Kehotamme teitä lukemaan käsikirjan huolellisesti ja tutustumaan veneeseenne ennen sen käyttöönottoa. Omistajan käsikirja ei luonnolliestikaan ole merimiestaitojen tai veneilyturvallisuuden lähde. Jos XO on ensimmäinen veneenne, tai olette vaihtanut venetyyppiin, jota ette vielä tunne, varmistukaa oman mukavuutenne ja turvallisuutenne takia siitä, että hankitte käsittelyja käyttökokemusta ennen kuin otatte veneen päällikkyyden vastuullenne. Veneen myyjä, venekerhot tai kansalliset moottorivene- tai purjehtijaliitot antavat mielellään tietoja paikallisista veneilykouluista tai suosittelevat päteviä opettajia. Varmistakaa, että odotettavissa olevat tuuli- ja aallokko-olosuhteet vastaavat veneenne suun nit telukategoriaa, ja että te ja miehistönne pystytte hallitsemaan venettänne kyseisissä olosuhteissa. Suunnittelukategoriaa C vastaavat tuuli- ja aallokko-olot yltävät myrskystä kovaan tuuleen, joissa on poikkeuksellisten aaltojen ja puuskien vaara. Ne ovat vaarallisia olosuhteita, joissa voi tyydyttävästi operoida vain pystyvä ja hyväkuntoinen miehistö, joka käyttää hyvin ylläpidettyä venettä. Tämä omistajan käsikirja ei ole yksityiskohtainen huolto- tai vianetsintäopas. Ongelma ta pauk sissa ottakaa yhteyttä XO jälleenmyyjään. Käyttäkää korjauksiin vain XO -jälleenmyyjän suosittelemia yrityksiä. SÄILYTTÄKÄÄ TÄMÄ KÄSIKIRJA VARMASSA PAIKASSA JA ANTA- KAA SE EDELLEEN SEURAAVALLE OMISTAJALLE LUOPUESSANNE VENEESTÄ. 3

4 4

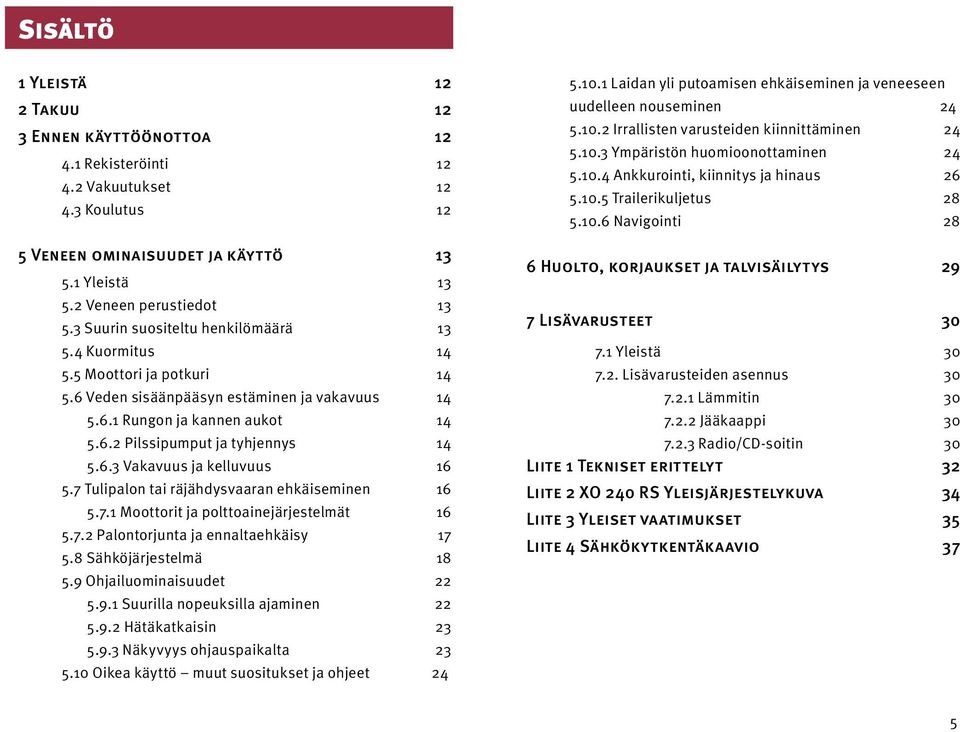

5 Sisältö Yleistä Takuu 3 Ennen käyttöönottoa 4. Rekisteröinti 4. Vakuutukset 4.3 Koulutus 5 Veneen ominaisuudet ja käyttö 3 5. Yleistä 3 5. Veneen perustiedot Suurin suositeltu henkilömäärä Kuormitus Moottori ja potkuri Veden sisäänpääsyn estäminen ja vakavuus Rungon ja kannen aukot Pilssipumput ja tyhjennys Vakavuus ja kelluvuus Tulipalon tai räjähdysvaaran ehkäiseminen Moottorit ja polttoainejärjestelmät Palontorjunta ja ennaltaehkäisy Sähköjärjestelmä Ohjailuominaisuudet 5.9. Suurilla nopeuksilla ajaminen 5.9. Hätäkatkaisin Näkyvyys ohjauspaikalta Oikea käyttö muut suositukset ja ohjeet Laidan yli putoamisen ehkäiseminen ja veneeseen uudelleen nouseminen Irrallisten varusteiden kiinnittäminen Ympäristön huomioonottaminen Ankkurointi, kiinnitys ja hinaus Trailerikuljetus Navigointi 8 6 Huolto, korjaukset ja talvisäilytys 9 7 Lisävarusteet Yleistä Lisävarusteiden asennus Lämmitin Jääkaappi Radio/CD-soitin 30 Liite Tekniset erittelyt 3 Liite XO 40 RS Yleisjärjestelykuva 34 Liite 3 Yleiset vaatimukset 35 Liite 4 Sähkökytkentäkaavio 37 5

6 6

7 VENEMALLI: XO 40 RS RUNGON TUNNISTENUMERO - CIN: MOOTTORIN MERKKI JA MALLI: MOOTTORIN VALMISTUSNUMERO: I Omistaja Etunimi: Sukunimi: Kotikunta: Hankintavuosi: IV Omistaja Etunimi: Sukunimi: Kotikunta: Hankintavuosi: II Omistaja Etunimi: Sukunimi: Kotikunta: Hankintavuosi: V Omistaja Etunimi: Sukunimi: Kotikunta: Hankintavuosi: III Omistaja Etunimi: Sukunimi: Kotikunta: Hankintavuosi: VI Omistaja Etunimi: Sukunimi: Kotikunta: Hankintavuosi: 7

8 8

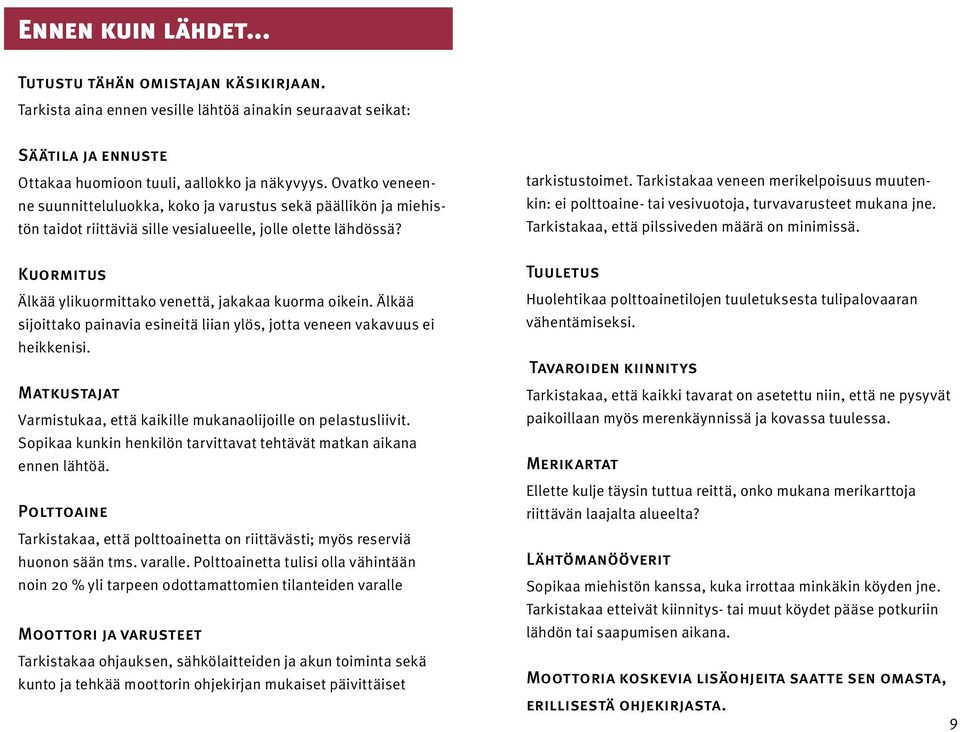

9 Ennen kuin lähdet... Tutustu tähän omistajan käsikirjaan. Tarkista aina ennen vesille lähtöä ainakin seuraavat seikat: Säätila ja ennuste Ottakaa huomioon tuuli, aallokko ja näkyvyys. Ovatko veneenne suunnitteluluokka, koko ja varustus sekä päällikön ja miehistön taidot riittäviä sille vesialueelle, jolle olette lähdössä? Kuormitus Älkää ylikuormittako venettä, jakakaa kuorma oikein. Älkää sijoittako painavia esineitä liian ylös, jotta veneen vakavuus ei heikkenisi. Matkustajat Varmistukaa, että kaikille mukanaolijoille on pelastusliivit. Sopikaa kunkin henkilön tarvittavat tehtävät matkan aikana ennen lähtöä. Polttoaine Tarkistakaa, että polttoainetta on riittävästi; myös reserviä huonon sään tms. varalle. Polttoainetta tulisi olla vähintään noin 0 % yli tarpeen odottamattomien tilanteiden varalle Moottori ja varusteet Tarkistakaa ohjauksen, sähkölaitteiden ja akun toiminta sekä kunto ja tehkää moottorin ohjekirjan mukaiset päivittäiset tarkistustoimet. Tarkistakaa veneen merikelpoisuus muutenkin: ei polttoaine- tai vesivuotoja, turvavarusteet mukana jne. Tarkistakaa, että pilssiveden määrä on minimissä. Tuuletus Huolehtikaa polttoainetilojen tuuletuksesta tulipalovaaran vähentämiseksi. Tavaroiden kiinnitys Tarkistakaa, että kaikki tavarat on asetettu niin, että ne pysyvät paikoillaan myös merenkäynnissä ja kovassa tuulessa. Merikartat Ellette kulje täysin tuttua reittä, onko mukana merikarttoja riittävän laajalta alueelta? Lähtömanööverit Sopikaa miehistön kanssa, kuka irrottaa minkäkin köyden jne. Tarkistakaa etteivät kiinnitys- tai muut köydet pääse potkuriin lähdön tai saapumisen aikana. Moottoria koskevia lisäohjeita saatte sen omasta, erillisestä ohjekirjasta. 9

10 0

11 Yleistä Omistajan käsikirja auttaa Teitä tuntemaan uuden veneenne ominaisuuksia. Veneeseen asennettujen laitteiden omat ohjekirjat on liitetty mukaan ja useissa kohdissa viitataan niihin. Voitte tietysti täydentää käsikirjaa myöhemmin hankittujen laitteiden ohjekirjoille. Omille muistiinpanoillenne on varattu tilaa käsikirjan lopussa. Käsikirjassa on käytetty SI-järjestelmän mukaisia yksikköjä. Joissain tapauksissa muita yksikköjä on lisätty sulkuihin. Poikkeuksena tästä on tuulen nopeus, joka huvivenedirektiivissä esitetään boforeina. Tässä käsikirjassa olevat varoitukset ja huomautukset määritellään seuraavasti: VAARA! Merkitsee, että on olemassa vakava vaaratekijä, joka johtaa suurella todennäköisyydellä kuolemaan tai pysyvään vammautumiseen, ellei asianmukaisiin varokeinoihin ryhdytä. VAROITUS! Merkitsee, että on olemassa vaaratekijä, joka voi johtaa loukkaantumiseen tai kuolemaan, ellei asianmukaisiin varokeinoihin ryhdytä. HUOM! Merkitsee muistutusta turvallisesta toimintatavasta tai kiinnittää huomiota vaaralliseen toimintatapaan, joka voi johtaa loukkaantumiseen tai veneen tai sen osien vaurioitumiseen.

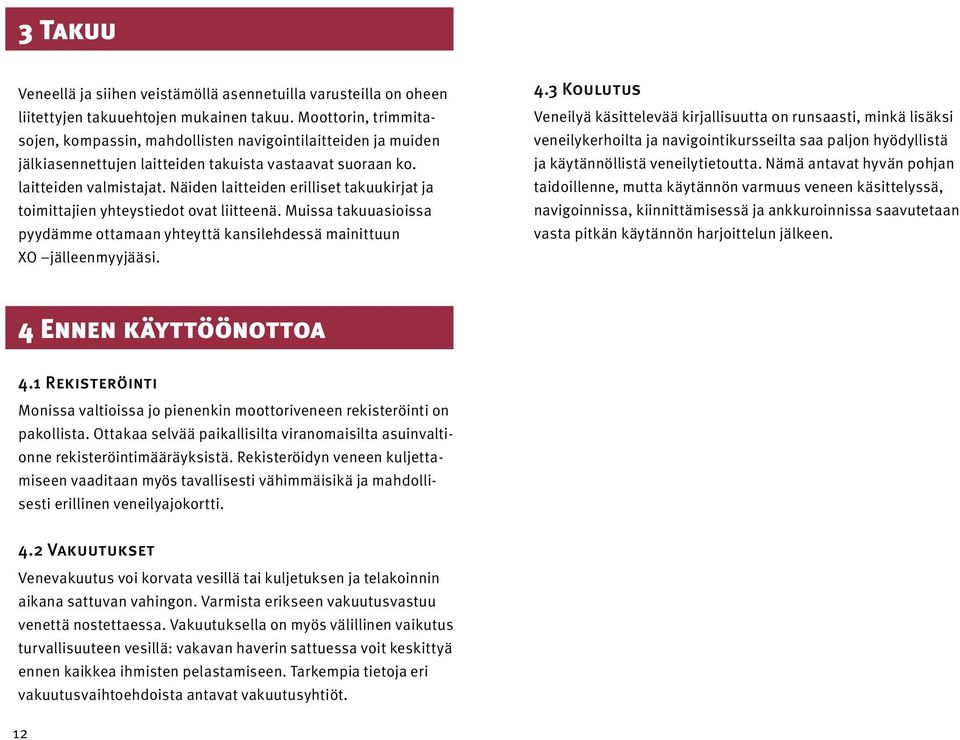

12 3 Takuu Veneellä ja siihen veistämöllä asennetuilla varusteilla on oheen liitettyjen takuuehtojen mukainen takuu. Moottorin, trimmitasojen, kompassin, mahdollisten navigointilaitteiden ja muiden jälkiasennettujen laitteiden takuista vastaavat suoraan ko. laitteiden valmistajat. Näiden laitteiden erilliset takuukirjat ja toimittajien yhteystiedot ovat liitteenä. Muissa takuuasioissa pyydämme ottamaan yhteyttä kansilehdessä mainittuun XO jälleenmyyjääsi. 4.3 Koulutus Veneilyä käsittelevää kirjallisuutta on runsaasti, minkä lisäksi veneilykerhoilta ja navigointikursseilta saa paljon hyödyllistä ja käytännöllistä veneilytietoutta. Nämä antavat hyvän pohjan taidoillenne, mutta käytännön varmuus veneen käsittelyssä, navigoinnissa, kiinnittämisessä ja ankkuroinnissa saavutetaan vasta pitkän käytännön harjoittelun jälkeen. 4 Ennen käyttöönottoa 4. Rekisteröinti Monissa valtioissa jo pienenkin moottoriveneen rekisteröinti on pakollista. Ottakaa selvää paikallisilta viranomaisilta asuinvaltionne rekisteröintimääräyksistä. Rekisteröidyn veneen kuljettamiseen vaaditaan myös tavallisesti vähimmäisikä ja mahdollisesti erillinen veneilyajokortti. 4. Vakuutukset Venevakuutus voi korvata vesillä tai kuljetuksen ja telakoinnin aikana sattuvan vahingon. Varmista erikseen vakuutusvastuu venettä nostettaessa. Vakuutuksella on myös välillinen vaikutus turvallisuuteen vesillä: vakavan haverin sattuessa voit keskittyä ennen kaikkea ihmisten pelastamiseen. Tarkempia tietoja eri vakuutusvaihtoehdoista antavat vakuutusyhtiöt.

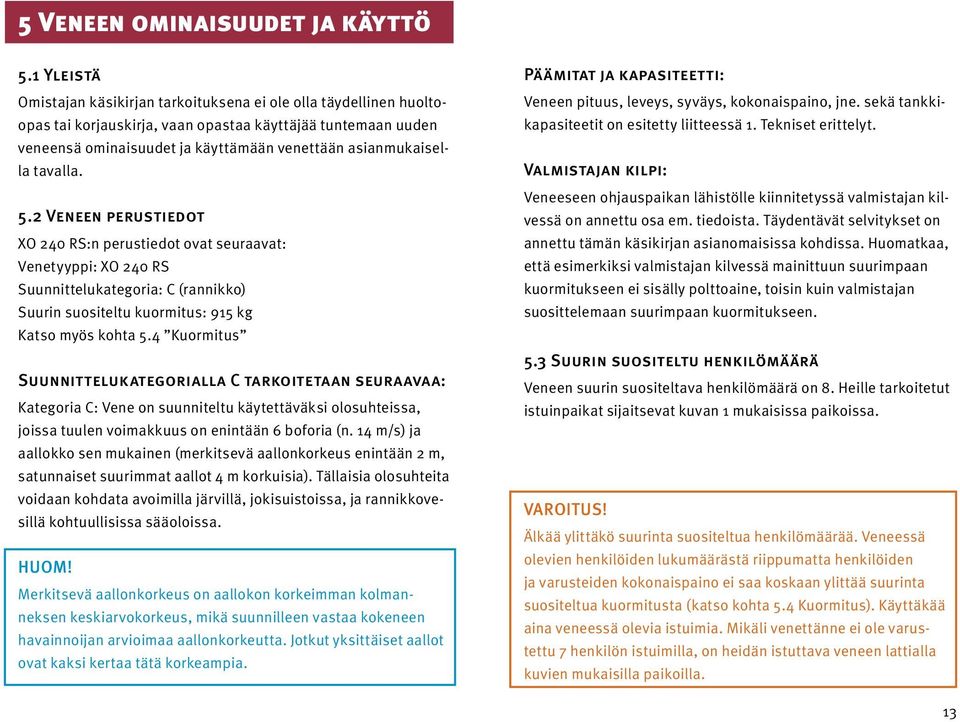

13 5 Veneen ominaisuudet ja käyttö 5. Yleistä Omistajan käsikirjan tarkoituksena ei ole olla täydellinen huoltoopas tai korjauskirja, vaan opastaa käyttäjää tuntemaan uuden veneensä ominaisuudet ja käyttämään venettään asianmukaisella tavalla. 5. Veneen perustiedot XO 40 RS:n perustiedot ovat seuraavat: Venetyyppi: XO 40 RS Suunnittelukategoria: C (rannikko) Suurin suositeltu kuormitus: 95 kg Katso myös kohta 5.4 Kuormitus Suunnittelukategorialla C tarkoitetaan seuraavaa: Kategoria C: Vene on suunniteltu käytettäväksi olosuhteissa, joissa tuulen voimakkuus on enintään 6 boforia (n. 4 m/s) ja aallokko sen mukainen (merkitsevä aallonkorkeus enintään m, satunnaiset suurimmat aallot 4 m korkuisia). Tällaisia olosuhteita voidaan kohdata avoimilla järvillä, jokisuistoissa, ja rannikkovesillä kohtuullisissa sääoloissa. HUOM! Merkitsevä aallonkorkeus on aallokon korkeimman kolmanneksen keskiarvokorkeus, mikä suunnilleen vastaa kokeneen havainnoijan arvioimaa aallonkorkeutta. Jotkut yksittäiset aallot ovat kaksi kertaa tätä korkeampia. Päämitat ja kapasiteetti: Veneen pituus, leveys, syväys, kokonaispaino, jne. sekä tankkikapasiteetit on esitetty liitteessä. Tekniset erittelyt. Valmistajan kilpi: Veneeseen ohjauspaikan lähistölle kiinnitetyssä valmistajan kilvessä on annettu osa em. tiedoista. Täydentävät selvitykset on annettu tämän käsikirjan asianomaisissa kohdissa. Huomatkaa, että esimerkiksi valmistajan kilvessä mainittuun suurimpaan kuormitukseen ei sisälly polttoaine, toisin kuin valmistajan suosittelemaan suurimpaan kuormitukseen. 5.3 Suurin suositeltu henkilömäärä Veneen suurin suositeltava henkilömäärä on 8. Heille tarkoitetut istuinpaikat sijaitsevat kuvan mukaisissa paikoissa. VAROITUS! Älkää ylittäkö suurinta suositeltua henkilömäärää. Veneessä olevien henkilöiden lukumäärästä riippumatta henkilöiden ja varusteiden kokonaispaino ei saa koskaan ylittää suurinta suositeltua kuormitusta (katso kohta 5.4 Kuormitus). Käyttäkää aina veneessä olevia istuimia. Mikäli venettänne ei ole varustettu 7 henkilön istuimilla, on heidän istuttava veneen lattialla kuvien mukaisilla paikoilla. 3

14 5.4 Kuormitus XO 40 RS:n suurin suositeltu kuormitus on 95 kg. Aikuisen henkilön painoksi katsotaan 75 kg ja lapsen painoksi 37,5 kg. Suurin suositeltu henkilöiden yhteispaino on yhteensä 600kg. Edellä mainitun suurimman suositellun henkilöpainon lisäksi katsotaan, että venettä voidaan kuormittaa seuraavilla painoilla: perusvarusteet 5 kg ja kiinteässä polttoainesäiliössä oleva kulutettava polttoainemäärä 75 kg. Suositeltu kuormitus sisältää vain edellä mainitut painokomponentit. VAROITUS: Kuormatessanne venettä älkää koskaan ylittäkö suurinta suositeltua kuormaa. Lastatkaa vene aina huolellisesti ja jakakaa kuorma asianmukaisesti niin, että suunnitteluvesilinja säilyy (suunnilleen tasaköli). Välttäkää sijoittamasta suuria painoja korkealle. 5.5 Moottori ja potkuri XO 40 RS:n suurin suositeltu koneteho perämoottorilla on kw (300 hv) ja sisäperämoottorilla 40kW (90hv). Perämoottori on normaalisti tarkoitettu asennettavaksi sellaiselle korkeudelle, että moottorissa potkurin yläpuolella oleva kavitaatiolevy on samalla korkeudella kuin veneen kölilinja. Noudattakaa moottorin asennuksessa ja potkurin valinnassa moottorin valmistajan ohjeita. Lukekaa myös moottorin käsikirja huolellisesti. Moottorin käynnistyksen yhteydessä on syytä tarkistaa jäähdytysveden virtaus sekä varmistaa, että vaihde on vapaalla. Mikäli moottori käynnistyy vaihde päällä, ottakaa yhteyttä huoltoon. 5.6 Veden sisäänpääsyn estäminen ja vakavuus 5.6. Rungon ja kannen aukot XO veneessä ei ole avotilan tyhjennyksen tarkoitettua tulppaa vaan kannen tyhjennys on ratkaistu tyhjennysputkien sulkuventtiilillä kts kuva. XO 40 RS:ssä on sadeveden tyhjentävästä avotilasta kaksi tyhjennysaukkoa. Kaikissa tilanteissa tyhjennysaukkojen tulee olla avoimena ja puhdistaa säännöllisesti niihin kertyneet roskat tukkeentumisen välttämiseksi. Veneessä on peräpeilin alakulmassa kiinniruuvattava perätulppa, jonka kautta vene voidaan tyhjentää telakoituna tai trailerilla. HUOM! Itsetyhjentyvä avotila on tarkoitettu suurimman sadevesimäärän johtamiseen pois avotilasta. Osa sadevedestä sekä pilssiin kondensoituva vesi saattaa kuitenkin joutua pilssiin. ÄLÄ JÄTÄ VENETTÄ VARTIOIMATTA VESILLE PITKÄKSI AIKAA. TARKKAILE VENEEN KELLUNTA-ASENTOA JA TYHJENNÄ PILSSI TARVITTAESSA. Veneen jättäminen vartioimatta vesille pitkäksi aikaa saattaa johtaa mahdollisiin vaurioihin Pilssipumput ja tyhjennys Tyhjennyslaitteiden sijainti on esitetty kuvassa. Pilssipumput ovat sijoitettu niin lähelle pohjalevyä kuin on käytännössä mahdollista. Tästä huolimatta on luonnollista että pilssissä on pieni määrä vettä, jota pilssipumppu ei kykene poistamaan. XO 40 RS:ään on asennettu sähköinen automaattipilssipumppu. 4

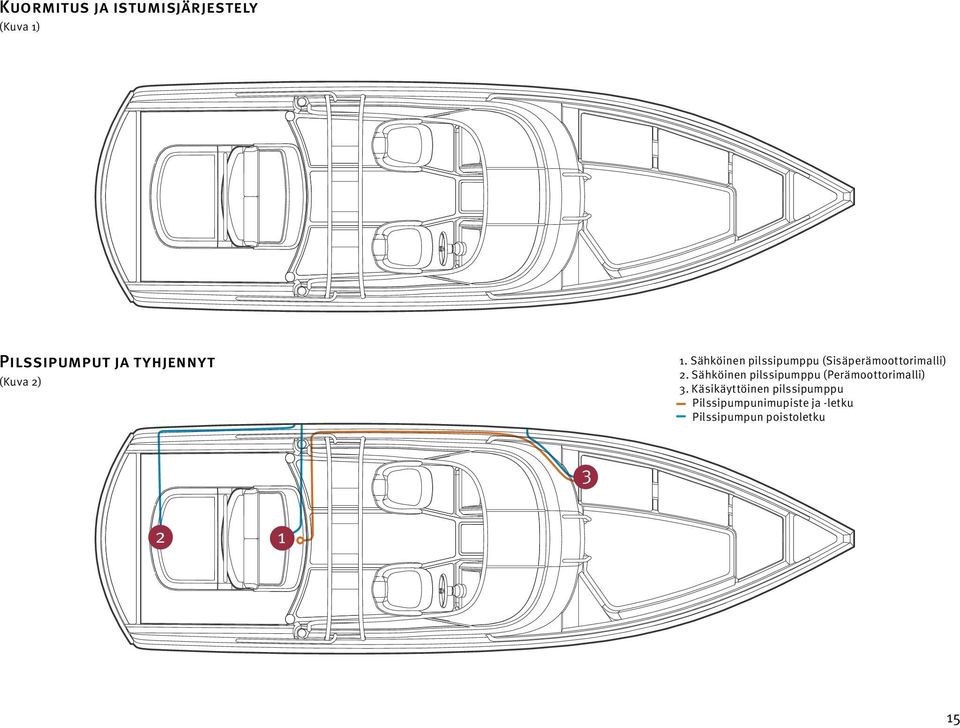

15 Kuormitus ja istumisjärjestely (Kuva ) Pilssipumput ja tyhjennyt (Kuva ). Sähköinen pilssipumppu (Sisäperämoottorimalli). Sähköinen pilssipumppu (Perämoottorimalli) 3. Käsikäyttöinen pilssipumppu Pilssipumpunimupiste ja -letku Pilssipumpun poistoletku 3 5

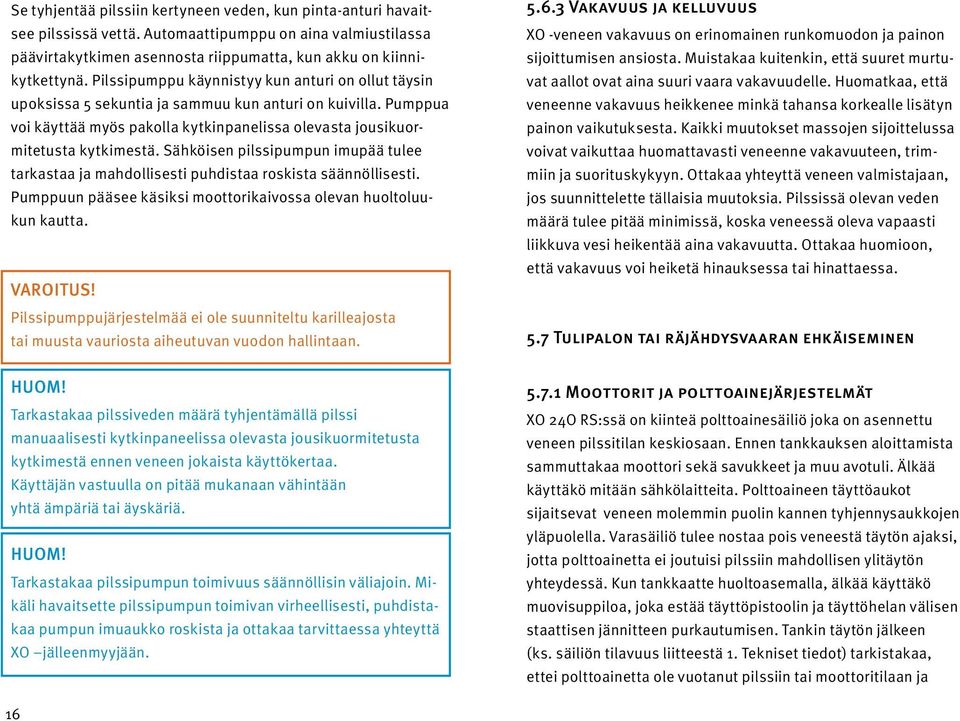

16 Se tyhjentää pilssiin kertyneen veden, kun pinta-anturi havaitsee pilssissä vettä. Automaattipumppu on aina valmiustilassa päävirtakytkimen asennosta riippumatta, kun akku on kiinnikytkettynä. Pilssipumppu käynnistyy kun anturi on ollut täysin upoksissa 5 sekuntia ja sammuu kun anturi on kuivilla. Pumppua voi käyttää myös pakolla kytkinpanelissa olevasta jousikuormitetusta kytkimestä. Sähköisen pilssipumpun imupää tulee tarkastaa ja mahdollisesti puhdistaa roskista säännöllisesti. Pumppuun pääsee käsiksi moottorikaivossa olevan huoltoluukun kautta. VAROITUS! Pilssipumppujärjestelmää ei ole suunniteltu karilleajosta tai muusta vauriosta aiheutuvan vuodon hallintaan Vakavuus ja kelluvuus XO -veneen vakavuus on erinomainen runkomuodon ja painon sijoittumisen ansiosta. Muistakaa kuitenkin, että suuret murtuvat aallot ovat aina suuri vaara vakavuudelle. Huomatkaa, että veneenne vakavuus heikkenee minkä tahansa korkealle lisätyn painon vaikutuksesta. Kaikki muutokset massojen sijoittelussa voivat vaikuttaa huomattavasti veneenne vakavuuteen, trimmiin ja suorituskykyyn. Ottakaa yhteyttä veneen valmistajaan, jos suunnittelette tällaisia muutoksia. Pilssissä olevan veden määrä tulee pitää minimissä, koska veneessä oleva vapaasti liikkuva vesi heikentää aina vakavuutta. Ottakaa huomioon, että vakavuus voi heiketä hinauksessa tai hinattaessa. 5.7 Tulipalon tai räjähdysvaaran ehkäiseminen HUOM! Tarkastakaa pilssiveden määrä tyhjentämällä pilssi manuaalisesti kytkinpaneelissa olevasta jousikuormitetusta kytkimestä ennen veneen jokaista käyttökertaa. Käyttäjän vastuulla on pitää mukanaan vähintään yhtä ämpäriä tai äyskäriä. HUOM! Tarkastakaa pilssipumpun toimivuus säännöllisin väliajoin. Mikäli havaitsette pilssipumpun toimivan virheellisesti, puhdistakaa pumpun imuaukko roskista ja ottakaa tarvittaessa yhteyttä XO jälleenmyyjään Moottorit ja polttoainejärjestelmät XO 4O RS:ssä on kiinteä polttoainesäiliö joka on asennettu veneen pilssitilan keskiosaan. Ennen tankkauksen aloittamista sammuttakaa moottori sekä savukkeet ja muu avotuli. Älkää käyttäkö mitään sähkölaitteita. Polttoaineen täyttöaukot sijaitsevat veneen molemmin puolin kannen tyhjennysaukkojen yläpuolella. Varasäiliö tulee nostaa pois veneestä täytön ajaksi, jotta polttoainetta ei joutuisi pilssiin mahdollisen ylitäytön yhteydessä. Kun tankkaatte huoltoasemalla, älkää käyttäkö muovisuppiloa, joka estää täyttöpistoolin ja täyttöhelan välisen staattisen jännitteen purkautumisen. Tankin täytön jälkeen (ks. säiliön tilavuus liitteestä. Tekniset tiedot) tarkistakaa, ettei polttoainetta ole vuotanut pilssiin tai moottoritilaan ja 6

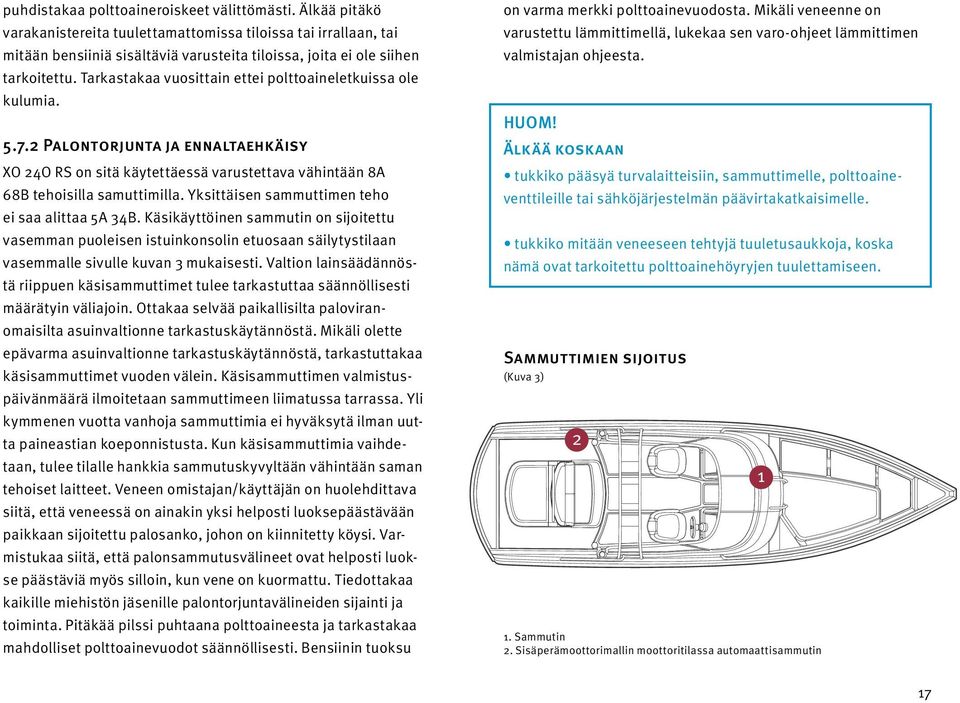

17 puhdistakaa polttoaineroiskeet välittömästi. Älkää pitäkö varakanistereita tuulettamattomissa tiloissa tai irrallaan, tai mitään bensiiniä sisältäviä varusteita tiloissa, joita ei ole siihen tarkoitettu. Tarkastakaa vuosittain ettei polttoaineletkuissa ole kulumia Palontorjunta ja ennaltaehkäisy XO 4O RS on sitä käytettäessä varustettava vähintään 8A 68B tehoisilla samuttimilla. Yksittäisen sammuttimen teho ei saa alittaa 5A 34B. Käsikäyttöinen sammutin on sijoitettu vasemman puoleisen istuinkonsolin etuosaan säilytystilaan vasemmalle sivulle kuvan 3 mukaisesti. Valtion lainsäädännöstä riippuen käsisammuttimet tulee tarkastuttaa säännöllisesti määrätyin väliajoin. Ottakaa selvää paikallisilta paloviranomaisilta asuinvaltionne tarkastuskäytännöstä. Mikäli olette epävarma asuinvaltionne tarkastuskäytännöstä, tarkastuttakaa käsisammuttimet vuoden välein. Käsisammuttimen valmistuspäivänmäärä ilmoitetaan sammuttimeen liimatussa tarrassa. Yli kymmenen vuotta vanhoja sammuttimia ei hyväksytä ilman uutta paineastian koeponnistusta. Kun käsisammuttimia vaihdetaan, tulee tilalle hankkia sammutuskyvyltään vähintään saman tehoiset laitteet. Veneen omistajan/käyttäjän on huolehdittava siitä, että veneessä on ainakin yksi helposti luoksepäästävään paikkaan sijoitettu palosanko, johon on kiinnitetty köysi. Varmistukaa siitä, että palonsammutusvälineet ovat helposti luokse päästäviä myös silloin, kun vene on kuormattu. Tiedottakaa kaikille miehistön jäsenille palontorjuntavälineiden sijainti ja toiminta. Pitäkää pilssi puhtaana polttoaineesta ja tarkastakaa mahdolliset polttoainevuodot säännöllisesti. Bensiinin tuoksu on varma merkki polttoainevuodosta. Mikäli veneenne on varustettu lämmittimellä, lukekaa sen varo-ohjeet lämmittimen valmistajan ohjeesta. HUOM! Älkää koskaan tukkiko pääsyä turvalaitteisiin, sammuttimelle, polttoaineventtileille tai sähköjärjestelmän päävirtakatkaisimelle. tukkiko mitään veneeseen tehtyjä tuuletusaukkoja, koska nämä ovat tarkoitettu polttoainehöyryjen tuulettamiseen. Sammuttimien sijoitus (Kuva 3). Sammutin. Sisäperämoottorimallin moottoritilassa automaattisammutin 7

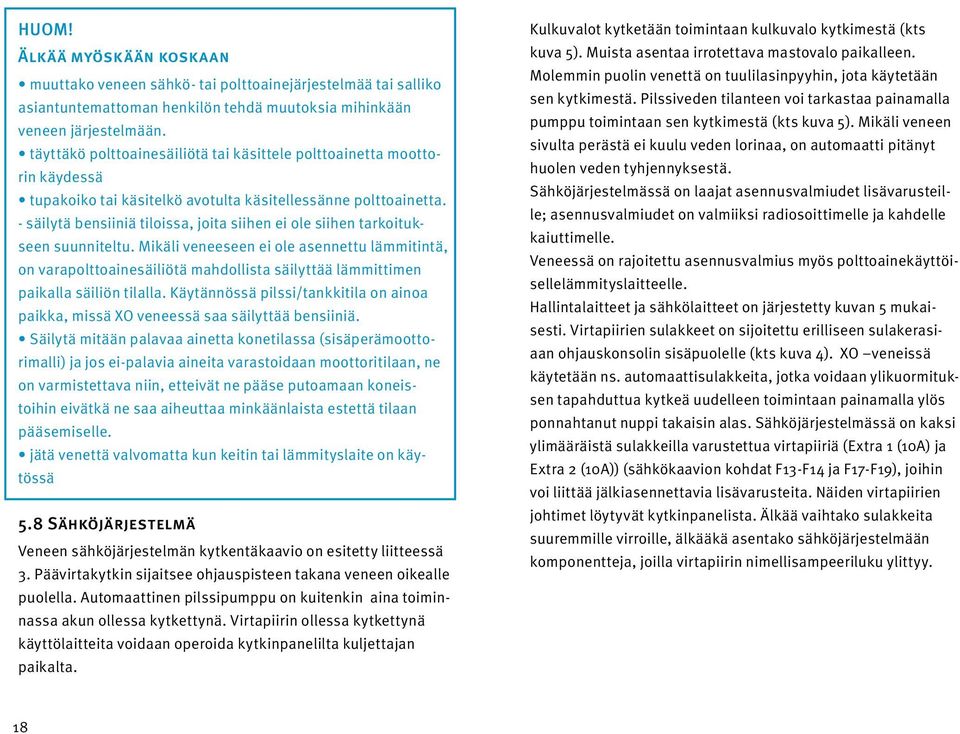

18 HUOM! Älkää myöskään koskaan muuttako veneen sähkö- tai polttoainejärjestelmää tai salliko asiantuntemattoman henkilön tehdä muutoksia mihinkään veneen järjestelmään. täyttäkö polttoainesäiliötä tai käsittele polttoainetta moottorin käydessä tupakoiko tai käsitelkö avotulta käsitellessänne polttoainetta. - säilytä bensiiniä tiloissa, joita siihen ei ole siihen tarkoitukseen suunniteltu. Mikäli veneeseen ei ole asennettu lämmitintä, on varapolttoainesäiliötä mahdollista säilyttää lämmittimen paikalla säiliön tilalla. Käytännössä pilssi/tankkitila on ainoa paikka, missä XO veneessä saa säilyttää bensiiniä. Säilytä mitään palavaa ainetta konetilassa (sisäperämoottorimalli) ja jos ei-palavia aineita varastoidaan moottoritilaan, ne on varmistettava niin, etteivät ne pääse putoamaan koneistoihin eivätkä ne saa aiheuttaa minkäänlaista estettä tilaan pääsemiselle. jätä venettä valvomatta kun keitin tai lämmityslaite on käytössä 5.8 Sähköjärjestelmä Veneen sähköjärjestelmän kytkentäkaavio on esitetty liitteessä 3. Päävirtakytkin sijaitsee ohjauspisteen takana veneen oikealle puolella. Automaattinen pilssipumppu on kuitenkin aina toiminnassa akun ollessa kytkettynä. Virtapiirin ollessa kytkettynä käyttölaitteita voidaan operoida kytkinpanelilta kuljettajan paikalta. Kulkuvalot kytketään toimintaan kulkuvalo kytkimestä (kts kuva 5). Muista asentaa irrotettava mastovalo paikalleen. Molemmin puolin venettä on tuulilasinpyyhin, jota käytetään sen kytkimestä. Pilssiveden tilanteen voi tarkastaa painamalla pumppu toimintaan sen kytkimestä (kts kuva 5). Mikäli veneen sivulta perästä ei kuulu veden lorinaa, on automaatti pitänyt huolen veden tyhjennyksestä. Sähköjärjestelmässä on laajat asennusvalmiudet lisävarusteille; asennusvalmiudet on valmiiksi radiosoittimelle ja kahdelle kaiuttimelle. Veneessä on rajoitettu asennusvalmius myös polttoainekäyttöisellelämmityslaitteelle. Hallintalaitteet ja sähkölaitteet on järjestetty kuvan 5 mukaisesti. Virtapiirien sulakkeet on sijoitettu erilliseen sulakerasiaan ohjauskonsolin sisäpuolelle (kts kuva 4). XO veneissä käytetään ns. automaattisulakkeita, jotka voidaan ylikuormituksen tapahduttua kytkeä uudelleen toimintaan painamalla ylös ponnahtanut nuppi takaisin alas. Sähköjärjestelmässä on kaksi ylimääräistä sulakkeilla varustettua virtapiiriä (Extra (0A) ja Extra (0A)) (sähkökaavion kohdat F3-F4 ja F7-F9), joihin voi liittää jälkiasennettavia lisävarusteita. Näiden virtapiirien johtimet löytyvät kytkinpanelista. Älkää vaihtako sulakkeita suuremmille virroille, älkääkä asentako sähköjärjestelmään komponentteja, joilla virtapiirin nimellisampeeriluku ylittyy. 8

19 Sähkölaitteet (perämoottori malli) (Kuva 3) Sähkölaitteet (sisäperämoottori malli) (Kuva 4) Sähkölaitteiden sijainti: ) Akkukotelo ) Päävirtakytkin 3) Pilssipumppu 4) Mastovalo valkoinen 360 5) Kulkuvalot, punainen ja vihreä 6) Kytkinpaneli 7) Virtapistoke, V, max. 0A 8) Sulakerasia (ks. kuva 6.) 9) Tuulilasinpyyhin 9

20

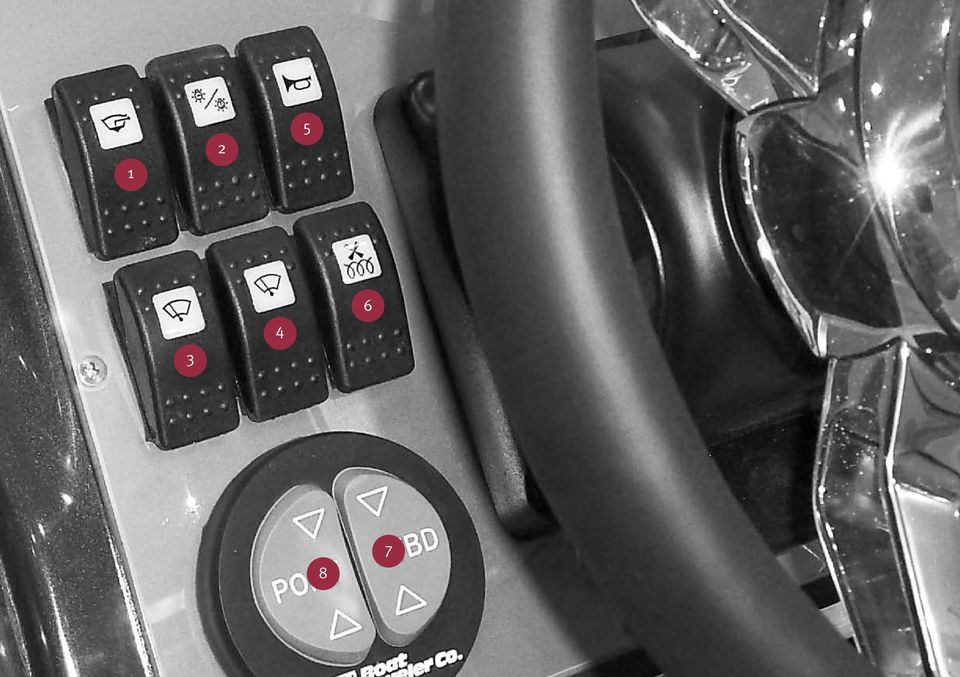

21 Hallintalaitteet (Kuva 5) Kytkinpaneli: ) Pilssipumpun käyttökytkin ) Kulkuvalojen kytkin 3) Tuulilasinpyyhin vasen 4) Tuulilasinpyyhin oikea 5) Äänitorvi 6) Moottoritilantuuletus kytkin (sisäperämoottorimalli) 7) Trimmilevyn kytkin oikea 8) Trimmilevyn kytkin vasen

22 HUOM! Jälkiasentaessasi lisävarusteita veneeseen, käyttäkää Extra tai Extra virtapiiriä. Kytke laite sekä virransyöttö-, että miinus johtimiin. Veneen runkoa ei saa käyttää maadoituspiirinä. Lähtiessänne veneestä pidemmäksi aikaa katkaiskaa virta pääkytkimestä. Irrota akku järjestelmästä sähköasennuksia tehtäessä. Kun irrotatte tai kiinnitätte akkuja, varokaa koskettamasta metalliavaimella samanaikaisesti akun molempia napoja tai veneen alumiiniosia. Ladatkaa akkuja vain moottorilla tai akkulaturilla. Lataaminen liian suurella virralla aiheuttaa akun räjähdysvaaran. Huolehtikaa akkutilan tuuletuksesta. Akun latauksessa vapautuva vety saattaa räjähtää, mikäli tuuletus estyy. Älkää koskaan katkaisko virtaa pääkytkimestä moottorin käydessä, koska tämä voi voi vaurioittaa moottorin. Älkää muuttako veneen sähköjärjestelmää tai siihen liittyviä piirustuksia; muutokset ja huollot tulee jättää asiantuntevan venesähköteknikon tehtäväksi. 5.9 Ohjailuominaisuudet 5.9. Suurilla nopeuksilla ajaminen Veneen suurin suositeltu koneteho on kw (300 hv) Älkää käyttäkö venettä, mikäli siinä on suurempi koneteho kuin valmistajan kilpeen merkitty teho. Käytä moottorin sähköhydraulista rikikulman säätöä (Power Trim) seuraavalla tavalla: nostettaessa vene liukuun keula alas asento kun vene on liu ussa ja mikäli aallokko on pieni, nostetaan keulaa kunnes vene alkaa laukata, potkuri menettää otteensa tai kone saapuu normaalin säätöalueen ylärajalle. Lasketaan keulaa tästä hieman niin, että ajo tuntuu stabiililta. Lokin avulla rikikulmaa voi optimoida. vasta-aallokossa keulaa lasketaan alaspäin, jolloin kulku pehmenee. Myötäaallokossa ja erittäin korkeassa vasta-aallokossa keulaa nostetaan hiukan ylöspäin, jottei se sukeltaisi. älä aja venettä suurella nopeudella koneen rikikulman ollessa negatiivisella kulmalla eli keula alhaalla, koska vene saattaa kallistella ja ohjailussa saattaa esiintyä epästabiiliutta.rikikulman säätämiseksi lue myös moottorin valmistajan antamat ohjeet. VAROITUS! Säätäkää rikikulmaa suurilla nopeuksilla varovaisesti - se muuttaa veneen käytöstä rajusti. Älkää ajako keula liian alhaalla, vene voi kääntyä yllättäen. VAROITUS! Ohjailtavuus yli 30 solmun nopeuksilla on heikentynyt. Nopeat käännökset voivat johtaa hallinnan menettämiseen. Hidastakaa nopeutta ennen jyrkkiä käännöksiä kumpaan suuntaan tahansa. Välttäkää nopeita liikkeitä nopean ajon aikana. Älkää ajako täydellä nopeudella ruuhkaisilla väylillä, tai kun näkyvyys on rajoitettu.

23 VAROITUS! Aallot heikentävät veneen ohjailtavuutta ja kallistavat venettä. Ottakaa tämä huomioon vähentämällä nopeutta aallokon kasvaessa. Opetelkaa meriteiden säännöt ja seuratkaa niiden antamia ohjeita sekä COLREG:n (kansainväliset säännöt yhteentörmäämisen ehkäisemiseksi merellä) vaatimuksia, joiden noudattaminen on välttämätöntä. Sääntöjen mukaan riittävää tähystystä tulee ylläpitää jatkuvasti ja kulkuoikeuksia tulee noudattaa. Navigoikaa huolellisesti ja käyttäkää uusia tai päivitettyjä merikortteja. Sovittakaa aina nopeutenne olosuhteisiin ja ympäristöön. Ottakaa huomioon: aallokko (kysykää myös matkustajien mielipidettä mukavasta nopeudesta) omat peräaaltonne (suurimpia liukuunnousussa, pienimpiä uppoumanopeudella, eli alle 6 solmua). Noudattakaa aallokonaiheuttamiskieltoja. Vähentäkää nopeutta ja peräaaltoja kohteliaisuudesta, sekä turvallisuussyistä itseänne ja muita kohtaan. näkyvyys (saaret, sumu, sade, vasta-aurinko) reitin tuntemus (navigointiin tarvittava aika) reitin ahtaus (muut vesilläliikkujat, melu ja peräaallot rannoilla) pysähtymiseen ja väistöliikkeisiin tarvittava tila Hätäkatkaisin Kiinnittäkää hätäkatkaisimen naru itseenne heti, kun olette irrottaneet kiinnitysköydet. Lukekaa tarkemmat ohjeet moottorin käsikirjasta. Varsinkin yksin ajettaessa on erittäin tärkeää, että vene pysähtyy, jos jostain syystä putoatte veteen tai horjahdatte veneessä. Muistakaa kuitenkin irrottaa naru kädestänne juuri ennen rantautumismanöövereja moottorin tahattoman sammuttamisen välttämiseksi. VAARA! Pyörivä potkuri on hengenvaarallinen veteen pudonneelle tai uimarille. Käyttäkää hätäkatkaisijaa ja sammuttakaa moottori, kun uimari tai vesihiihtäjä nousee veneeseen Näkyvyys ohjauspaikalta Kauniilla ja tyynellä säällä ajaminen on helppoa, kunhan järjestätte riittävän myös COLREG:n sääntöjen edellyttämän, tähystyksen. Huolehtikaa aina siitä, että ohjauspaikalta on mahdollisimman hyvä näkyvyys: sijoittakaa matkustajat niin ettei kuljettajan näkökenttä supistu älkää ajako jatkuvasti liukukynnysnopeudella, jolla keulan nousu haittaa näkyvyyttä säätäkää veneen asento koneen rikikulmaa (power-trim) ja mahdollisia trimmitasoja hyväksi käyttäen niin, ettei keulan nousu haittaa näkyvyyttä erityisesti laivaväylillä muistakaa katsoa laivojen varalta myös taaksepäin. Käyttäkää pimeän tullen ja rajoitetun näkyvyyden (sumu, kova sade) vallitessa asianmukaisia kulkuvaloja. 3

24 5.0 Oikea käyttö muut suositukset ja ohjeet 5.0. Laidan yli putoamisen ehkäiseminen ja veneeseen uudelleen nouseminen Veneen työkannet on merkitty kuvaan 6. Älkää istuko, seiskö tai oleskelko veneen muissa osissa veneen ollessa kulussa. Ennen kuin lähdet liikkeelle, varmistu että takakaiteet on lukitussa tilassa. Veteen pudonneen henkilön on helpointa nousta veneeseen peräosaan sijoitettujen uimatikkaiden avulla. Tikkaat saa käännettyä alas myös vedestä käsin Irrallisten varusteiden kiinnittäminen Kiinnittäkää kaikki painavat varusteet, kuten ankkurit, luotettavasti paikalleen ennen liikkeellelähtöä. Ilmavirta sieppaa herkästi myös kevyet tavarat, mikä pitää huomioida. Pitäkää kaikki veneessä olevat luukut kiinni ajon aikana Ympäristön huomioonottaminen Saaristo ja järvet ovat ainutlaatuisia ja niiden luonnon säilyttäminen on veneilijänkin kunnia-asia. Välttäkää siis: - polttoaine- tai öljyvuotoja - roskien tai jätteiden tyhjentämistä vesistöön tai jättämistä rannalle - pesuaineiden tai liuottimien päästämistä veteen - kovaa melua sekä vesillä että satamissa - peräaaltojen tuottamista erityisesti kapeikoissa ja matalissa vesissä. Ottakaa huomioon paikalliset ympäristölait ja ohjesäännöt. Tutustukaa kansainvälisiin sääntöihin merten saastumisen ehkäisemiseksi (MARPOL) ja kunnioittakaa niitä niin paljon kuin mahdollista. 4

25 Työkannet ja uimaportaat (Kuva 6) ) Uimaportaat Työkannet 5

26 5.0.4 Ankkurointi, kiinnitys ja hinaus Kiinnittäkää veneenne aina suojaisaankin paikkaan huolellisesti, koska olosuhteet saattavat muuttua nopeasti. Kiinnitysköysien tulisi olla varustetut joustimilla nykäysten vaimentamiseksi. Katso kiinnityspisteet kuvasta 7. Älä käytä muita veneen osia kiinnittämiseen, hinaamiseen tai ankkurointiin. Käyttäkää riittävän suuria lepuuttimia hankautumien ehkäisemiseksi. Keulavantaassa oleva lenkki on tarkoitettu liukutelakkaa tai traileria varten, eikä ole tarkoitettu esim. laiturikiinnityksen sivuttain suuntautuvaan vetoon. Kiinnityspisteiden lujuudet on myös esitetty kuvassa 7. On omistajan/käyttäjän vastuulla varmistaa, että kiinnitys-, hinaus- ja ankkuriköydet, ankkuriketjut ja ankkurit ovat sopivia veneen tarkoitetulle käytölle ja että köysien ja ketjujen murtolujuus ei ylitä 80 % vastaavien kiinnityspisteiden lujuudesta. Köysien kuluminen ja solmujen aiheuttama lujuuden heikkeneminen tulee kuitenkin ottaa huomioon. Huomatkaa hinattaessa että etuknaapien lujuudet ovat eri kuin perä- ja keskiknaapien. Rantautuessanne luonnonsatamaan varmistukaa, että veden syvyys on riittävä ja LASKEKAA ANKKURI RIITTÄVÄN KAUAS RANNASTA. Kohtuullinen pito saavutetaan, kun köyttä on 4-5 kertaa veden syvyys ankkurin laskupaikalla, ja pito paranee mitä enemmän köyttä on ulkona. Ankkurin pito paranee myös merkittävästi, jos ensimmäiset 3-5 metriä ankkuriköydestä on painoköyttä tai kettinkiä. VAROITUS! Älkää yrittäkö pysäyttää venettä käsivoimin älkääkä laittako kättänne tai jalkaanne veneen ja laiturin, rannan tai toisen veneen väliin. Harjoitelkaa rantautumista hyvissä olosuhteissa, käyttäkää konevoimaa hillitysti mutta määrätietoisesti. 6 HUOM! Kiinnittäessänne venettänne ottakaa huomioon tuulen kääntyminen, vedenpinnan nousu tai lasku, peräaallot jne. Lisäohjeita saatte mm. vakuutusyhtiöiltä. Kun hinaatte toista venettä tai olette hinattavana, käyttäkää aina pientä nopeutta sekä riittävän vahvaa, kelluvaa hinausköyttä. Aloittakaa hinaus varovaisesti, välttäkää nykäyksiä, älkää ylikuormittako konetta. Varokaa hinausköyden ajautumista potkuriin. Mikäli kyse on uppoumarunkoisesta veneestä, älkää koskaan ylittäkö sen runkonopeutta. Jos hinaatte pientä jollaa, sovittakaa hinausköyden pituus sellaiseksi, että jolla ratsastaa peräaallon myötämäessä. Kapeikoissa ja suuressa aallokossa vetäkää jolla kuitenkin lähelle peräpeiliä, jotta kiemurtelu vähenisi. Kiinnittäkää jollassa olevat varusteet hyvin sen kaatumisen varalta. Avointen vesien aallokossa peittäkää jolla, jotta roiskevesi ei täyttäisi sitä. Kun hinaatte tai jos venettänne joudutaan hinaamaan, kiinnittäkää hinausköysi kuvan 8 mukaisiin kiinnityspisteisiin. Kiinnitysköysi tulee kiinnittää niin, että se on irroitettavissa kuormitettuna. Köysien tai ketjujen murtolujuus ei yleensä saa ylittää kyseisen kiinnityspisteen murtolujuutta. Hinausköysi tulee aina kiinnittää niin, että se on irrotettavissa kuormitettuna.
