1 AVR 760 AVR 660 AUDIO/VIDEO RECEIVER KÄYTTÄJÄN OHJEKIJRA Erikoistoiminnot

2 Turvallisuusohjeita Tärkeät turvallisuusohjeet Lue nämä ohjeet Säilytä nämä ohjeet Huomioi kaikki varoitukset Seuraa kaikkia ohjeita Älä käytä laitetta veden lähellä Puhdista vain kuivalla liinalla Älä peitä ilmanvaihtokanavia. Asenna valmistajan ohjeiden mukaisesti. 8. Älä asenna veden tai lämmönlähteiden, kuten pattereiden, lämmittimien, hellojen tai muiden laitteiden, lähellä. 9. Älä unohda polarisoidun tai maadoitetun pistokkeen tarkoitusta. Polarisoidulla pistokkeella on kaksi piikkiä, joista toinen on leveämpi. Maadoitetussa pistokkeessa on kaksi piikkiä ja kolmas maadoitushaara. Leveä piikki tai haara on sinun turvallisuutesi vuoksi. Jos mukana olevat pistokkeet eivät sovi pistorasiaasi, kysy sähkömieheltä korvaavaa pistoketta. 10. Suojaa virtajohtoa sen päälle astumiselta tai puristumiselta, erityisesti pistokkeiden, jatkojohtojen ja kohdalla sekä kohdalla, josta johto eroaa laitteesta. 11. Käytä vain valmistajan spesifioimia liitteitä/lisävarusteita. 12. Käytä ainoastaan valmistajan määrittelemää tai laitteen mukana myytävää kärryä, jalustaa, kolmijalkaa, kannatinta tai pöytää. Käytettäessä kärryä, ole varovainen liikuttaessasi kärry/ laiteyhdistelmää välttyäksesi kaatumisesta seuraavilta onnettomuuksilta. 13. Ota tämän laitteen pistoke pois pistorasiasta ukkosilmalla ja kun sitä ei käytetä pitkään aikaan. 14. Viittaa kaikki huolto koulutetuille huoltohenkilöille. Huoltoa tarvitaan, kun laite on vahingoittunut millä tavalla tahansa, kuten virtajohto tai pistoke on vahingoittunut, päälle on kaatunut nestettä tai muita tavaroita, laite on altistunut sateelle tai kosteudelle, se ei toimi normaalisti, tai se on pudotettu. 15. Älä altista tätä laitetta pisaroinnille tai loiskeille ja varmista, ettei mitään nesteillä täytettyä astiaa, kuten vaaseja, ole asetettu laitteen päälle. 16. Kytkeäksesi tämän laitteen täysin verkkovirrasta, irroita virtalähdejohdon pistoke pistorasiasta. 17. Virtalähdejohdon verkkovirtapistoke voi pysyä valmiiksi käytettävänä. 18. Älä altista paristoja tai akkuja auringonpaisteelle, tulelle tai muulle kuumuudelle. Kolmion sisällä oleva salamatunnus osoittaa, että laitteen sisällä on eristämättömiä kohtia, joiden suuri jännite saattaa aiheuttaa vaarallisen sähköiskun. Kolmion sisällä oleva huutomerkki osoittaa, että pakkauksessa on erityisen tärkeitä käyttö- tai huolto-ohjeita kohteeseen liittyen. Käyttöturvallisuuteen liittyvää tietoa Varmista sähköverkon sopivuus ennen käyttöä AVR 760/AVR 660 kytketään sähköverkkoon, jonka jännite on V (AC). Epäsopivasta sähköverkosta voi aiheutua vaaratilanne ja jopa tulipalo. Lisäksi laite saattaa rikkoutua. Pyydä tarvittaessa jälleenmyyjältä lisätietoja laitteesi sähköntarpeesta ja selvitä paikallisen sähköverkon ominaisuudet ennen laitteen kytkemistä pistorasiaan. Älä käytä jatkojohtoja Käytä vain laitteen vakiovarusteisiin kuuluvaa virtajohtoa, jotta vältät turvallisuusriskin. Jatkojohtoja ei kannata käyttää. Älä sijoita sähköjohtoja maton tai muun peitteen alle ja estä johdon joutuminen puristuksiin. Vaihda vahingoittunut johto välittömästi uuteen. Uuden johdon pitää täyttää kaikki valmistajan asettamat laatuvaatimukset, joten se kannattaa hankkia valtuutetusta huoltopalvelusta. Käsittele virtajohtoa (AC) huolellisesti Irrota virtajohto pistorasiasta vetämällä varovasti pistokkeesta, älä johdosta. Laite kannattaa irrottaa sähköverkosta, kun sitä ei aiota käyttää pitkään aikaan. Älä avaa laitekoteloa Laitteen sisällä ei ole käyttäjän huollettavia osia. Kotelon avaamisesta saattaa aiheutua sähköisku, ja laitteeseen tehdyt muutokset mitätöivät takuun. Jos laitteen sisään joutuu vettä tai metalliesineitä, kuten paperiliitin, johdonpätkä tai niitti, irrota laite heti sähköverkosta ja ota yhteys valtuutettuun huoltoon. VAROITUS: Älä altista laitetta sateelle tai muulle kosteudelle, sillä ne saattavat aiheuttaa tulipalon tai sähköiskun. HUOMAA: Tämä omistajan käsikirja kuvaa harman/ kardon AVR 760/AVR 660 -viritinvahvistinten erikoistoiminnot. Käyttöohje sisältää myös muistiinpanosivuja, joihin voit tehdä henkilökohtaisia muistiinpanoja laitteen kytkentään ja säätöihin liittyen. Ole hyvä ja lue laitteesi mukana tulleet peruskäyttöohjeet ennen kuin siirryt tähän erikoistoiminnot kattavaan käsikirjaan. 2

3 Sisältö ja -OMINAISUUDET ERIKOISTOIMINNOT 4 Äänenkäsittely ja Surround-ääni 4 Analogiset äänisignaalit 4 Digitaaliset äänisignaalit 4 Surround-tilat 5 Dolby Surround -asetukset 6 Kaiutinasetukset 8 Äänensävyt 9 Videosäädöt 11 Monialuetoiminto 11 Järjestelmän asetukset 13 Kauko-ohjaimen erikoistoiminnot 15 Liite - Taulukot oletusasetuksille, muistiolle ja kauko-ohjaimelle Ohjauskoodit Rekisteröi AVR 760/AVR 660 internet-osoitteessa com. HUOMAA: Rekisteröintiin tarvitaan laitteen sarjanumero. Rekisteröinnin ansiosta saat halutessasi tiedotteita uusista tuotteista ja/tai mielenkiintoisia mainoksia. Harman Kardon AVR 760/AVR /7.1-kanavainen Audio/Videoviritinvahvistin Vahvistin AVR 760: 85 W x 7, seitsemän täysimittaista kanavaa kahdeksan ohmin kuormille, 20 Hz - 20 khz, <0,07% THD, 595 W kokonaisteho. AVR 660: 75 W x 7, 525 W kokonaisteho Suurvirtatekniikka, ultralaajakaistavahvistin, vähäinen negatiivinen takaisinkytkentä Täysin erilliset vahvistinpiirit Quadruble-jakosuodinpiiri, jossa DVD-Audio-toiston hallinta Dual 32-bit TI DA 710 DSP -suorittimet 192 khz / 24 bit AD- ja DA-muunnos 96 khz Upconversion -muunnos Dolby Volume -prosessointi Surround-toimintatilat Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD Dolby Pro Logic II ja IIx (Movie, Music ja Game), jopa 96 khz Dolby Virtual Speaker Version 2 (Reference ja Wide, 2 kanavaa) Dolby Headphone Version 2, jopa 96 khz DTS-HD High resolution Audio, DTS-HD Master Audio DTS (5.1, DTS Stereo, DTS-ES 6.1 Discrete ja Matrix) DTS 96/24 (DTS Stereo) DTS Meo:6 (Cinema 5-, 6- ja 7-kanavainen; Music 5-, 6- ja 7-kanavainen), jopa 96 khz Logic 7 (Movie, Music ja Game), jopa 96 khz 5- ja 7-kanavainen Stereo, jopa 96 khz Surround Off (DSP- ja analogipiirin ohitus) SUOMI 3

4 Erikoistoiminnot AVR 760/AVR 660 -viritinvahvistimen toiminta tapahtuu suurelta osin automaattisesti, eikä sinun tarvitse juurikaan säätää laitetta. AVR 760/AVR 660 -viritinvahvistin voidaan muokata järjestelmäsi ja mieltymystesi mukaisesti. Tässä erikoistoimintokäsikirjassa kuvataan käytettävissäsi olevia erikoissäätöjä. Äänenkäsittely ja Surround-ääni Lähteiden äänisignaalit on koodattu eri formaatteihin jotka vaikuttavat sekä äänenlaatuun että käytettävissä olevaan kaiuttimien määrään surroundtilassa. Voit myös valita toisen surround-tilan käsisäätöisesti, silloin kun se on käytettävissä. Analogiset äänisignaalit Analogiset äänisignaalit koostuvat yleensä kahdesta kanavasta: vasen ja oikea. AVR 760/AVR 660 -viritinvahvistin sisältää kolme soittotilaa: 1. Analoginen ohitustila: 2-kanavainen signaali siirretään suoraan lähdön kautta äänenvoimakkuuden säätöön ilman digitointia tai prosessointia basson hallintaa surround-äänentoistoa varten. Valitaksesi analogisen ohitustilan: a) Analogiset audiotulot tulee olla valittuna lähteeksi. Tarvittaessa voit painaa kauko-ohjaimen Info-näppäintä ja käyttää KL -painikkeita selataksesi audiotuloja lähteiden asetuksista. b) Äänen säädöt tulee poistaa käytöstä asettamalla äänen säätö pois päältä. Paina Audio Effects -näppäintä siirtyäksesi sävysäätöihin. c) 2-kanavainen stereotila tulee olla valittuna. Paina Surround Modes -näppäintä siirtyäksesi STEREO-asetusriville Surround Mode -alavalikossa. Paina OK-näppäintä valitaksesi 2-kanavaisen stereon. HUOMAA: Bridge II -lähteen audio on analogista. Kun 2-kanavainen stereotila on valittuna, audio soitetaan analogisessa ohitustilassa. 2. Analogiset surround-tilat: AVR 760/AVR 660 pystyy käsittelemään 2-kanavaisia äänisignaaleita tuottaakseen monikanavaisen surroundäänikentän vaikkei tallenteeseen olisikaan koodattu surround-ääntä. Laitteen tiloihin kuuluu muun muassa Dolby Pro Logic II/IIx -tilat, Dolby Virtual Speaker -tilat, DTS Neo:6 -tilat, Logic 7 -tilat sekä Stereotilat. Digitaaliset äänisignaalit Digitaaliset äänisignaalit tarjoavat suuremman kapasiteetin, jonka avulla keski- ja surround-kanavatieto voidaan koodata suoraan signaaliin. Tuloksena on parempi äänenlaatu ja hämmästyttävän hyvä suuntaavuus, sillä jokainen kanava toistetaan erillisenä. Silloinkin, kun vain kaksi kanavaa on koodattuna, digitaalisen signaalin ansiosta voidaan käyttää korkeampaa näytteenottotaajuutta joka tuottaa enemmän yksityiskohtia. Korkeatarkkuusäänitykset kuulostavat erityisen häiriöttömiltä, erityisesti korkeilla taajuuksilla. Surround Modes Surround-tilan valinta riippuu sisään tulevan äänisignaalin muodosta sekä omista mieltymyksistä. Taulukko A13 sisältää lyhyen kuvauksen jokaisesta surround-tilasta ja näyttää sisään tulevan signaalin tyypit tai digitaalisista bittivirroista joiden kanssa tilaa voidaan käyttää. Lisätietoja Dolby- ja DTStiloista saat yritysten verkkosivuilta: ja Jos asiassa on epäselvyyttä, DVD-levyn kannesta voit tarkistaa, mitä surround-tiloja levyllä on. Yleensä levyn vähemmän tärkeät osiot, kuten trailerit, lisämateriaalit tai levyvalikko, ovat käytettävissä vain Dolby Digital 2.0- (2-kanavainen) tai 2-kanavaisessa PCM-tilassa. Jos itse elokuva toistuu ja näyttö ilmoittaa jonkin surround-tilan saatavuudesta, etsi levyn valikosta ääni- tai kielivalintaosiota. Varmista myös, että DVD-soittimesi äänilähtö on asetettu antamaan ulos alkuperäistä bittivirtaa, ei vain 2-kanavaista PCM:ää. Pysäytä levyn toisto ja tarkista DVD-soittimen valikkojärjestelmä. Tietylle tulosignaalille on valittavissa vain rajoitettu määrä surround-tiloja. Vaikka kaikki AVR 760/AVR 660:n kaikki surround-tilat eivät ole koskaan käytettävissä, yleensä tietylle tulolle on käytettävissä laaja valikoima tiloja. Monikanavatallenteita on yleensä 5.1-, 6.1- tai 7.1-muodoissa.. Kanavat 5.1-kanavaisessa tallenteessa ovat etuvasen, etuoikea, keski, surround vasen, surround oikea ja LFE. LFE-kanava merkitään.1, mikä ilmaisee, ettei se kata koko taajuusaluetta, vaan rajoittuu mataliin taajuuksiin. 6.1-kanavaiset tallenteet lisäävät yhden surround- takakanavan ja 7.1-kanavaiset tallenteet taas lisäävät vasemman ja oikean surroundtakakanavan 5.1-kanavaiseen kokoonpanoon. Uudet äänimuodot ovat saatavissa 7.1-kanavaisina. AVR 760/AVR 660 pystyy soittamaan uudet äänimuodot, tarjoten entistä jännittävämmän kotiteatterikokemuksen. HUOMAA: Jotta voidaan käyttää 6.1- ja 7.1- kanavaisia surround-tiloja surround-takakanavien tulee olla käytössä. Katso Kaiutinasetukset -osio sivulla 6 saadaksesi lisätietoja. Digitaalisia muotoja ovat Dolby Digital 2.0 (vain kaksi kanavaa), Dolby Digital 5.1, Dolby Digital EX (6.1), Dolby Digital Plus (7.1), Dolby TrueHD (7.1), DTS-HD High-Resolution Audio (7.1), DTS-HD Master Audio (7.1), DTS 5.1, DTS-ES (6.1 Matrix ja Discrete), DTS 96/24 (5.1), 2-kanavaiset PCM-tilat 32kHz, 44,1kHz, 48kHz tai 96kHz sekä 5.1 tai 7.1 monikanavainen PCM. Kun digitaalisignaali vastaanotetaan, AVR 760/AVR 660 tunnistaa koodaustyypin ja kanavien määrän, joka näkyy lyhyesti etupaneelin näytössä kolmella numerolla kauttaviivalla erotettuna (esim. 3/2/.1 ). 4

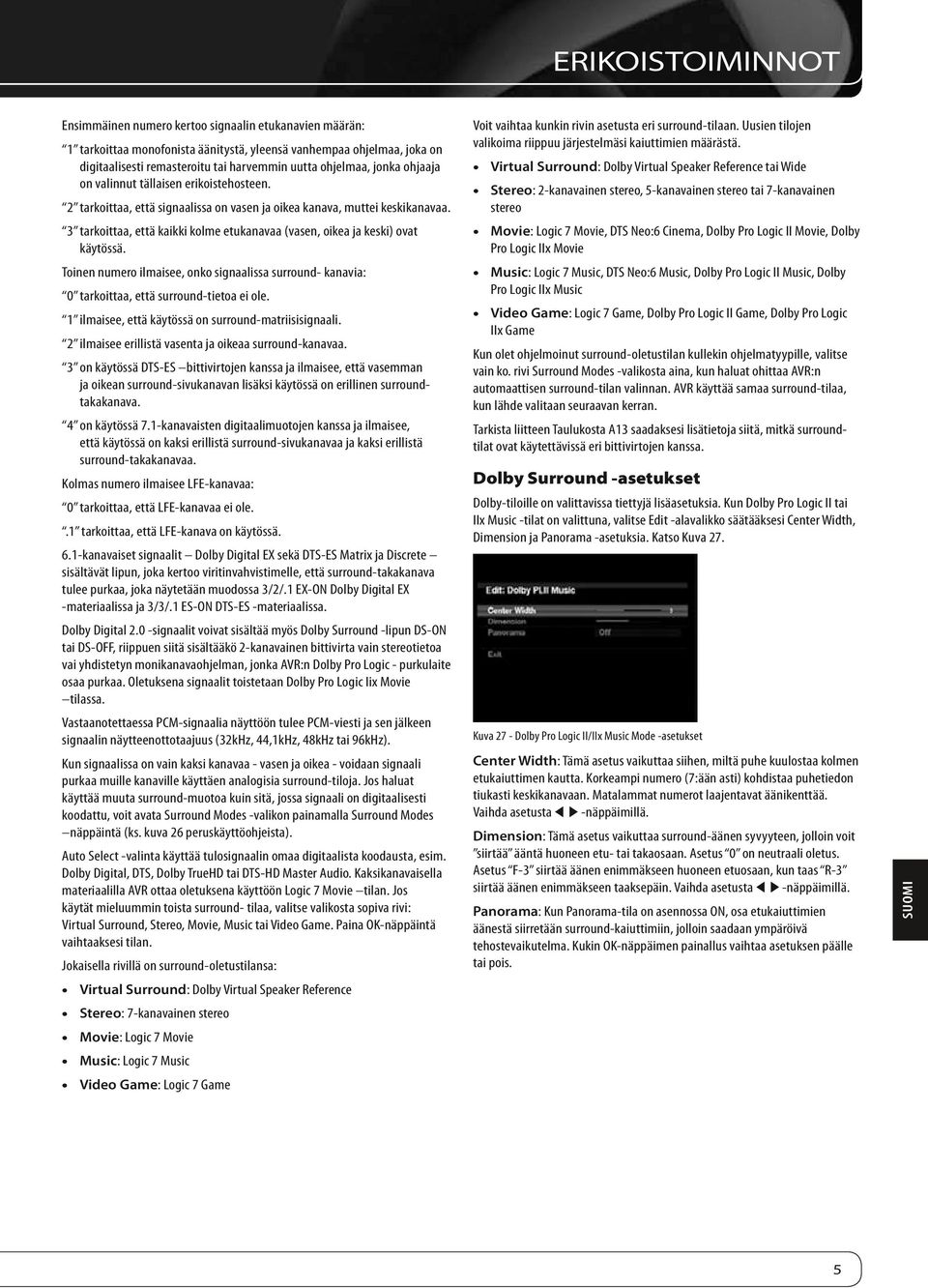

5 Erikoistoiminnot Ensimmäinen numero kertoo signaalin etukanavien määrän: 1 tarkoittaa monofonista äänitystä, yleensä vanhempaa ohjelmaa, joka on digitaalisesti remasteroitu tai harvemmin uutta ohjelmaa, jonka ohjaaja on valinnut tällaisen erikoistehosteen. 2 tarkoittaa, että signaalissa on vasen ja oikea kanava, muttei keskikanavaa. 3 tarkoittaa, että kaikki kolme etukanavaa (vasen, oikea ja keski) ovat käytössä. Toinen numero ilmaisee, onko signaalissa surround- kanavia: 0 tarkoittaa, että surround-tietoa ei ole. 1 ilmaisee, että käytössä on surround-matriisisignaali. 2 ilmaisee erillistä vasenta ja oikeaa surround-kanavaa. 3 on käytössä DTS-ES bittivirtojen kanssa ja ilmaisee, että vasemman ja oikean surround-sivukanavan lisäksi käytössä on erillinen surroundtakakanava. 4 on käytössä 7.1-kanavaisten digitaalimuotojen kanssa ja ilmaisee, että käytössä on kaksi erillistä surround-sivukanavaa ja kaksi erillistä surround-takakanavaa. Kolmas numero ilmaisee LFE-kanavaa: 0 tarkoittaa, että LFE-kanavaa ei ole..1 tarkoittaa, että LFE-kanava on käytössä. 6.1-kanavaiset signaalit Dolby Digital EX sekä DTS-ES Matrix ja Discrete sisältävät lipun, joka kertoo viritinvahvistimelle, että surround-takakanava tulee purkaa, joka näytetään muodossa 3/2/.1 EX-ON Dolby Digital EX -materiaalissa ja 3/3/.1 ES-ON DTS-ES -materiaalissa. Dolby Digital 2.0 -signaalit voivat sisältää myös Dolby Surround -lipun DS-ON tai DS-OFF, riippuen siitä sisältääkö 2-kanavainen bittivirta vain stereotietoa vai yhdistetyn monikanavaohjelman, jonka AVR:n Dolby Pro Logic - purkulaite osaa purkaa. Oletuksena signaalit toistetaan Dolby Pro Logic Iix Movie tilassa. Vastaanotettaessa PCM-signaalia näyttöön tulee PCM-viesti ja sen jälkeen signaalin näytteenottotaajuus (32kHz, 44,1kHz, 48kHz tai 96kHz). Kun signaalissa on vain kaksi kanavaa - vasen ja oikea - voidaan signaali purkaa muille kanaville käyttäen analogisia surround-tiloja. Jos haluat käyttää muuta surround-muotoa kuin sitä, jossa signaali on digitaalisesti koodattu, voit avata Surround Modes -valikon painamalla Surround Modes näppäintä (ks. kuva 26 peruskäyttöohjeista). Auto Select -valinta käyttää tulosignaalin omaa digitaalista koodausta, esim. Dolby Digital, DTS, Dolby TrueHD tai DTS-HD Master Audio. Kaksikanavaisella materiaalilla AVR ottaa oletuksena käyttöön Logic 7 Movie tilan. Jos käytät mieluummin toista surround- tilaa, valitse valikosta sopiva rivi: Virtual Surround, Stereo, Movie, Music tai Video Game. Paina OK-näppäintä vaihtaaksesi tilan. Jokaisella rivillä on surround-oletustilansa: Virtual Surround: Dolby Virtual Speaker Reference Stereo: 7-kanavainen stereo Movie: Logic 7 Movie Music: Logic 7 Music Video Game: Logic 7 Game Voit vaihtaa kunkin rivin asetusta eri surround-tilaan. Uusien tilojen valikoima riippuu järjestelmäsi kaiuttimien määrästä. Virtual Surround: Dolby Virtual Speaker Reference tai Wide Stereo: 2-kanavainen stereo, 5-kanavainen stereo tai 7-kanavainen stereo Movie: Logic 7 Movie, DTS Neo:6 Cinema, Dolby Pro Logic II Movie, Dolby Pro Logic IIx Movie Music: Logic 7 Music, DTS Neo:6 Music, Dolby Pro Logic II Music, Dolby Pro Logic IIx Music Video Game: Logic 7 Game, Dolby Pro Logic II Game, Dolby Pro Logic IIx Game Kun olet ohjelmoinut surround-oletustilan kullekin ohjelmatyypille, valitse vain ko. rivi Surround Modes -valikosta aina, kun haluat ohittaa AVR:n automaattisen surround-tilan valinnan. AVR käyttää samaa surround-tilaa, kun lähde valitaan seuraavan kerran. Tarkista liitteen Taulukosta A13 saadaksesi lisätietoja siitä, mitkä surroundtilat ovat käytettävissä eri bittivirtojen kanssa. Dolby Surround -asetukset Dolby-tiloille on valittavissa tiettyjä lisäasetuksia. Kun Dolby Pro Logic II tai IIx Music -tilat on valittuna, valitse Edit -alavalikko säätääksesi Center Width, Dimension ja Panorama -asetuksia. Katso Kuva 27. Kuva 27 - Dolby Pro Logic II/IIx Music Mode -asetukset Center Width: Tämä asetus vaikuttaa siihen, miltä puhe kuulostaa kolmen etukaiuttimen kautta. Korkeampi numero (7:ään asti) kohdistaa puhetiedon tiukasti keskikanavaan. Matalammat numerot laajentavat äänikenttää. Vaihda asetusta M N -näppäimillä. Dimension: Tämä asetus vaikuttaa surround-äänen syvyyteen, jolloin voit siirtää ääntä huoneen etu- tai takaosaan. Asetus 0 on neutraali oletus. Asetus F-3 siirtää äänen enimmäkseen huoneen etuosaan, kun taas R-3 siirtää äänen enimmäkseen taaksepäin. Vaihda asetusta M N -näppäimillä. Panorama: Kun Panorama-tila on asennossa ON, osa etukaiuttimien äänestä siirretään surround-kaiuttimiin, jolloin saadaan ympäröivä tehostevaikutelma. Kukin OK-näppäimen painallus vaihtaa asetuksen päälle tai pois. SUOMI 5

6 Erikoistoiminnot Kaiutinasetukset AVR 760/AVR 660 on suunniteltu toimimaan joustavasti lähes kaikkien saatavilla olevien kaiuttimien kanssa. EzSet/EQ tunnistaa automaattisesti kunkin kaiuttimen ominaisuudet ja optimoi AVR 760/AVR 660:n suorituskyvyn järjestelmääsi. Jos jostakin syystä et voi ajaa EzSet/EQ:ta tai jos haluat vielä muokata asetuksia, voit käyttää Manual Speaker Setup -valikoita. Ennen käsiasetusten alkua sijoita kaiuttimet oikeisiin kohtiin kaiutinten sijoitus -osion ohjeiden mukaisesti ja yhdistä ne AVR:ään. Saadaksesi selville kaiutinten taajuusvasteen, katso kaiutinten käyttöopas tai tutustu valmistajan verkkosivuihin. Vaikka lähtötason mittaus voidaan tehdä korvakuulolta, paikallisesta elektroniikkaliikkeestä hankittu SPL- (äänenpaine-)mittari on tarkempi mittausväline. Suosittelemme tallentamaan kokoonpanoasetukset oikeille paikoilleen Taulukoihin A3 - A12 liitteessä, mikäli ne tulee syöttää uudelleen järjestelmän nollauksen jälkeen, tai jos AVR:n päävirtakytkin kytketään pois tai laite on irrotettuna verkkovirrasta yli neljän viikon ajan. VAIHE KOLME Manual Setup -valikko Olet nyt valmis ohjelmoimaan säädöt viritinvahvistimeen. On parasta istua tavallisessa kuuntelupaikassa ja säätää huone mahdollisimman hiljaiseksi. Viritinvahvistimen ja videonäytön ollessa päällä paina kauko-ohjaimen AVRnäppäintä, jolloin valikkojärjestelmä tulee näyttöön. Siirrä kohdistin Speaker Setup -riville L -näppäimellä, ja tuo Speaker Setup -valikko näyttöön painamalla OK-näppäintä. Katso Kuva 21 peruskäyttöohjeista. Jos olet ajanut EzSet/EQ II:n, sen tulokset on tallennettu yhteen kahdesta kuuntelupaikasta. Säädä Speaker Setup -asetuksia Audio Effects -valikossa aktivoidaksesi aiemmin tallennetut tulokset (katso peruskäyttöohjeen sivu 26-27). Voit muokata EzSet/EQ II:n tuloksia tai tehdä AVR:n asetukset alusta asti valitsemalla Setup Listening Position 1 tai Setup Listening Position 2 -vaihtoehdon. Näyttöön tulee Kuvassa 28 näkyvä ruutu. HUOMAA: Kun käytät AVR:n Speaker Setup -valikoita, valitse 720p tai korkeampi videoresoluutio nähdäksesi kokoonpanoa helpottavat grafiikat. VAIHE YKSI Kaiutinten jakotaajuuden määrittäminen Ilman EzSet/EQ:ta AVR 760/AVR 660 ei voi tunnistaa, montako kaiutinta siihen on kytketty, tai määrittää niiden ominaisuuksia. Tarkista kaiuttimen tekniset tiedot ja etsi taajuusvaste, joka annetaan yleensä alueena, esim. 100Hz 20kHz (±3dB). Kirjoita ylös alin taajuus, jonka pääkaiuttimet voivat toistaa (100Hz esimerkissä) ja merkitse se liitteen Taulukkoon A3 kaiuttimen jakotaajuudeksi. Se ei siis ole sama kuin kaiuttimen tiedoissa ilmoitettu jakotaajuus. Kirjoita ylös subwooferin elementin koko. Viritinvahvistimen basson hallinta määrittää millä kaiuttimilla viritinvahvistin toistaa matalataajuiset äänet (basson) lähteestä. Jos lähetät matalimmat äänet pienille satelliittikaiuttimille, et kuule niitä kovin hyvin, ja kaiutin voi jopa rikkoutua jos sen suorituskyky ylitetään. Jos lähetät korkeimmat nuotit subwooferille, et välttämättä kuule niitä ollenkaan. Oikealla bassonhallinnalla AVR 760/AVR 660 jakaa lähdesignaalin jakotaajuuden kohdalla. Kaikki jakotaajuuden yläpuolella oleva informaatio toistetaan satelliittikaiuttimella ja kaikki jakotaajuuden alapuolinen informaatio toistetaan subwooferilla. Näin jokainen järjestelmäsi kaiutin toimii parhaimmillaan ja tarjoaa nautittavan äänikokemuksen. VAIHE KAKSI Mittaa kaiutinten etäisyys Paras tilanne olisi, että kaikki kaiuttimet olisivat sijoitettuna ympyrään, yhtä kauaksi kuuntelupaikasta. Huoneesi ei kuitenkaan ehkä vastaa ihannetta, ja jotkin kaiuttimet on ehkä pitänyt sijoittaa toisia kauemmas. Äänet, joiden tulisi saapua samaan aikaan eri kaiuttimista, puuroutuvat saapuessaan eri aikoihin. Käytä AVR:n Distance/Delay -säätöä, jolla vahvistin voi kompensoida kaiutinten todellisia sijainteja. Mittaa kunkin kaiuttimen etäisyys kuuntelupaikkaan ja kirjoita se liitteen Taulukkoon A4. Vaikka kaikki kaiuttimet olisivat yhtä kaukana kuuntelupaikasta, kaiutinten etäisyys tulee syöttää vaiheen kolme mukaisesti. Kuva 28 Speaker Setup Position -valikko HUOMAA: Kaikissa kaiutinasetusvalikoissa on Back-valinta Kuvan 28 alaosan mukaisesti. Voit tallentaa nykyiset asetukset valitsemalla Backvaihtoehdon. Tehdäksesi kaiutinten asetukset uudelleen alusta, valitse Reset-vaihtoehto. Parhaiden tulosten saavuttamiseksi, tee kaiutinten asetukset seuraavassa järjestyksessä: Kaiutinten määrä, jakotaajuus (koko), subwooferin tila, etäisyys ja tason säätö. Kaiutinten määrä Siirrä kohdistin Number of Speakers -riville ja paina OK-näppäintä. Katso Kuva 29. Kuva 29 Number of Speakers -valikko Ohjelmoi oikea asetus kullekin ryhmälle: ON jos kaiuttimet ovat käytössä järjestelmässä, OFF, jos kaiuttimia ei ole asennettu. Etuvasen ja -oikea kaiutin ovat aina ON-tilassa, eikä niitä voi kytkeä pois. Järjestelmän asetuksiin tehdyt muutokset näkyvät ruudun yläreunassa lukevassa kaiutinten kokonaismäärässä. 6

7 Erikoistoiminnot Surround-takakaiutinten asetuksissa on kolmas vaihtoehto: Zone 2. AVR 760/AVR 660 kykenee monialuetoimintaan, jossa kaiutinpari voidaan sijoittaa toiseen huoneeseen. AVR 760/AVR 660:n määritettävien surroundtakavahvistimen avulla monialuetoiminta on helpompaa kuin koskaan, sillä erillistä päätevahvistinta ei enää tarvita. Valitse vain tältä riviltä Zone 2 ja kytke surround-takakaiutinten lähdöt toisessa huoneessa oleviin kaiuttimiin. Päähuone asetetaan automaattisesti käyttämään jopa 5.1-kanavaista ääntä. Lisätietoja on Monialuetoimintaosiossa. HUOMAA: Kun surround-takakaiuttimet on kytketty Zone 2 -tilaan, niitä ei aseteta EzSet/EQ II:ssa. Käyttääksesi kaiuttimia pääkuuntelualueella, säädä ne "On" -tilaan ja suorita EzSet/EQ II 7.1- tai 7.2-kanavaiselle järjestelmälle. Mikäli kaiuttimia käytetään ainoastaan monialuetoiminnan aikana, säädä ne käsisäätöisesti alla olevien ohjeiden mukaisesti. Tämän valikon asetukset vaikuttavat kaiutinten asetusprosessin loppuvaiheisiin sekä eri surround-tilojen käytettävyyteen eri aikoina. Kun olet valmis, valitse Back-valinta tai käytä Back/Exit-näppäintä. Adjust Crossover Frequencies -valikko Kun olet ohjelmoinut järjestelmässä olevien kaiuttimien määrän, AVR palaa Manual Speaker Setup Position valikkoon (ks. Kuva 28). Siirry Crossover (Size) riville ja paina OK-näppäintä, jolloin näyttöön tulee Adjust Crossover Frequencies -valikko (ks. kuva 30). Subwooferin tila Siirrä kohdistin Sub Mode riville. Subwooferin asetus riippuu siitä, miten ohjelmoit etuvasemman ja -oikean kaiuttimen. Jos asetit etukaiuttimien jakotaajuuden numerona, subwoofer-asetus on LFE, eikä sitä voi muuttaa. Kaikki matalataajuuksinen informaatio lähetetään aina subwooferille. Jos sinulla ei ole subwooferia, suosittelemme, että päivität kaiuttimet koko äänialueen toistaviin tai hankit järjestelmään subwooferin heti kun mahdollista. Jos asetit etukaiuttimet arvoon LARGE, voit valita subwooferille yhden kolmesta eri asetuksesta. L/R+LFE: Tämä asetus lähettää kaiken matalataajuuksisen informaation subwooferille, myös sellaisen, joka normaalisti toistettaisiin etuvasemmalla ja -oikealla kaiuttimella, sekä erityisen matalataajuustehostekanavan (LFE) tiedot. Off: Valitse tämä asetus mikäli et käytä subwooferia. Kaikki matalataajuuksinen informaatio lähetetään etuvasemmalle ja -oikealle kaiuttimelle. LFE: Tämä asetus toistaa vasemman ja oikean kanavan matalataajuusinformaation etukanavilla, ja ohjaa vain LFE-kanavan tiedon subwooferille. HUOMAA: Jos käytät Harman Kardon HKTS -sarjan kaiutinjärjestelmää, valitse sopiva jakotaajuus numerona Main Speaker -kohdasta, jolloin subwoofer asetetaan automaattisesti LFE-tilaan. Kuva 30 Adjust Crossover Frequencies -valikko AVR näyttää vain ne kaiutinryhmät, jotka ohjelmoit Number of Speakers valikossa. Katso Taulukosta A3 kunkin kaiuttimen jakotaajuus. Pääkaiuttimille tämä on siis alin taajuus, jonka ne toistavat hyvin. Valitse kullekin pääkaiuttimelle jokin seitsemästä jakotaajuudesta: 40Hz, 60Hz, 80Hz, 100Hz, 120Hz, 150Hz tai 200Hz. Jos jakotaajuus on alle 40 Hz, valitse ensimmäinen vaihtoehto Large. Tämä asetus ei viittaa kaiuttimen fyysiseen kokoon, vaan sen taajuusvasteeseen kyseessä on siis ns. kokoäänialueen kaiutin. Määritä subwooferin elementin koko: 8, 10, 12 tai 15 tuumaa (20, 25, 30 tai 38 cm). AVR asettaa subwooferin jakotaajuudeksi 100Hz, mutta se käyttää elementin kokoa hienosäädössä. Kirjoita asetuksesi muistiin liitteen Taulukkoon A3. Kun olet valmis, valitse Back-valinta tai paina Back/Exit-näppäintä. Adjust Speaker Distance -valikko Kaiutinten sijoittaminen eri etäisyydelle kuuntelupaikasta voi puurouttaa äänen, koska ääniä kuullaan haluttua aiemmin tai myöhemmin. Vaikka kaikki kaiuttimet olisivat samalla etäisyydellä kuuntelupaikasta, älä ohita tätä valikkoa. Siirrä Manual Speaker Setup valikossa kohdistin Distance-riville ja paina Set OK -näppäintä, jolloin näyttöön tulee Adjust Speaker Distance valikko. Katso Kuva 31. Kuva 31 Adjust Speaker Distance -valikko Tässä valikossa sinun tulee syöttää etäisyys kustakin kaiuttimesta kuuntelupaikkaan. Mittasit etäisyyden vaiheessa kaksi, mittaa kaiutinten etäisyydet, ja kirjoitit sen liitteen Taulukkoon A4 (ks. sivu 17). Mittayksikön oletus on jalka. Jos haluat vaihtaa yksikön metreiksi, palaa AVR:n päävalikkoon. Selaa alaspäin System Settings -riviin asti, valitse se, ja selaa valikkoa alaspäin General AVR Settings osioon ja valitse Unit of Measure -rivi. Paina OK-näppäintä vaihtaaksesi asetuksen. Valitse kaiutin ja käytä M N -näppäimiä muokataksesi etäisyyttä. Arvot vaihtelevat 0 ja 10 metrin välillä, oletusarvo on 4 metriä jokaiselle kaiuttimelle, paitsi surround vasen ja surround oikea kaiuttimille, joille oletusarvo on 3,3 metriä. SUOMI HUOMAA: Kun surround-takakanavat on määritetty monihuonejärjestelmän käyttöön et voi säätää näiden viiveasetuksia. 7

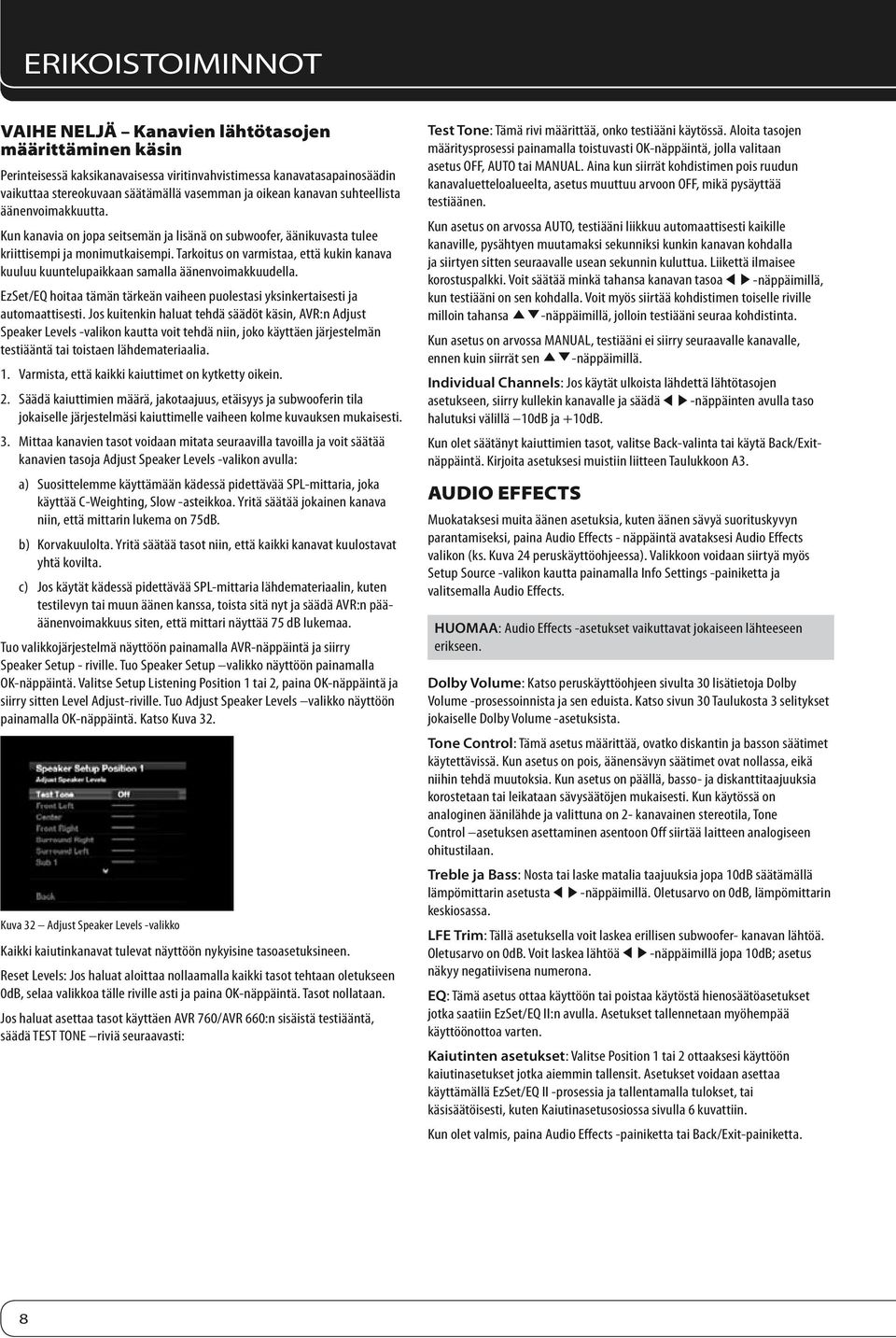

8 Erikoistoiminnot VAIHE NELJÄ Kanavien lähtötasojen määrittäminen käsin Perinteisessä kaksikanavaisessa viritinvahvistimessa kanavatasapainosäädin vaikuttaa stereokuvaan säätämällä vasemman ja oikean kanavan suhteellista äänenvoimakkuutta. Kun kanavia on jopa seitsemän ja lisänä on subwoofer, äänikuvasta tulee kriittisempi ja monimutkaisempi. Tarkoitus on varmistaa, että kukin kanava kuuluu kuuntelupaikkaan samalla äänenvoimakkuudella. EzSet/EQ hoitaa tämän tärkeän vaiheen puolestasi yksinkertaisesti ja automaattisesti. Jos kuitenkin haluat tehdä säädöt käsin, AVR:n Adjust Speaker Levels -valikon kautta voit tehdä niin, joko käyttäen järjestelmän testiääntä tai toistaen lähdemateriaalia. 1. Varmista, että kaikki kaiuttimet on kytketty oikein. 2. Säädä kaiuttimien määrä, jakotaajuus, etäisyys ja subwooferin tila jokaiselle järjestelmäsi kaiuttimelle vaiheen kolme kuvauksen mukaisesti. 3. Mittaa kanavien tasot voidaan mitata seuraavilla tavoilla ja voit säätää kanavien tasoja Adjust Speaker Levels -valikon avulla: a) Suosittelemme käyttämään kädessä pidettävää SPL-mittaria, joka käyttää C-Weighting, Slow -asteikkoa. Yritä säätää jokainen kanava niin, että mittarin lukema on 75dB. b) Korvakuulolta. Yritä säätää tasot niin, että kaikki kanavat kuulostavat yhtä kovilta. c) Jos käytät kädessä pidettävää SPL-mittaria lähdemateriaalin, kuten testilevyn tai muun äänen kanssa, toista sitä nyt ja säädä AVR:n päääänenvoimakkuus siten, että mittari näyttää 75 db lukemaa. Tuo valikkojärjestelmä näyttöön painamalla AVR-näppäintä ja siirry Speaker Setup - riville. Tuo Speaker Setup valikko näyttöön painamalla OK-näppäintä. Valitse Setup Listening Position 1 tai 2, paina OK-näppäintä ja siirry sitten Level Adjust-riville. Tuo Adjust Speaker Levels valikko näyttöön painamalla OK-näppäintä. Katso Kuva 32. Kuva 32 Adjust Speaker Levels -valikko Kaikki kaiutinkanavat tulevat näyttöön nykyisine tasoasetuksineen. Reset Levels: Jos haluat aloittaa nollaamalla kaikki tasot tehtaan oletukseen 0dB, selaa valikkoa tälle riville asti ja paina OK-näppäintä. Tasot nollataan. Jos haluat asettaa tasot käyttäen AVR 760/AVR 660:n sisäistä testiääntä, säädä TEST TONE riviä seuraavasti: Test Tone: Tämä rivi määrittää, onko testiääni käytössä. Aloita tasojen määritysprosessi painamalla toistuvasti OK-näppäintä, jolla valitaan asetus OFF, AUTO tai MANUAL. Aina kun siirrät kohdistimen pois ruudun kanavaluetteloalueelta, asetus muuttuu arvoon OFF, mikä pysäyttää testiäänen. Kun asetus on arvossa AUTO, testiääni liikkuu automaattisesti kaikille kanaville, pysähtyen muutamaksi sekunniksi kunkin kanavan kohdalla ja siirtyen sitten seuraavalle usean sekunnin kuluttua. Liikettä ilmaisee korostuspalkki. Voit säätää minkä tahansa kanavan tasoa M N -näppäimillä, kun testiääni on sen kohdalla. Voit myös siirtää kohdistimen toiselle riville milloin tahansa KL-näppäimillä, jolloin testiääni seuraa kohdistinta. Kun asetus on arvossa MANUAL, testiääni ei siirry seuraavalle kanavalle, ennen kuin siirrät sen KL-näppäimillä. Individual Channels: Jos käytät ulkoista lähdettä lähtötasojen asetukseen, siirry kullekin kanavalle ja säädä M N -näppäinten avulla taso halutuksi välillä 10dB ja +10dB. Kun olet säätänyt kaiuttimien tasot, valitse Back-valinta tai käytä Back/Exitnäppäintä. Kirjoita asetuksesi muistiin liitteen Taulukkoon A3. Audio Effects Muokataksesi muita äänen asetuksia, kuten äänen sävyä suorituskyvyn parantamiseksi, paina Audio Effects - näppäintä avataksesi Audio Effects valikon (ks. Kuva 24 peruskäyttöohjeessa). Valikkoon voidaan siirtyä myös Setup Source -valikon kautta painamalla Info Settings -painiketta ja valitsemalla Audio Effects. HUOMAA: Audio Effects -asetukset vaikuttavat jokaiseen lähteeseen erikseen. Dolby Volume: Katso peruskäyttöohjeen sivulta 30 lisätietoja Dolby Volume -prosessoinnista ja sen eduista. Katso sivun 30 Taulukosta 3 selitykset jokaiselle Dolby Volume -asetuksista. Tone Control: Tämä asetus määrittää, ovatko diskantin ja basson säätimet käytettävissä. Kun asetus on pois, äänensävyn säätimet ovat nollassa, eikä niihin tehdä muutoksia. Kun asetus on päällä, basso- ja diskanttitaajuuksia korostetaan tai leikataan sävysäätöjen mukaisesti. Kun käytössä on analoginen äänilähde ja valittuna on 2- kanavainen stereotila, Tone Control asetuksen asettaminen asentoon Off siirtää laitteen analogiseen ohitustilaan. Treble ja Bass: Nosta tai laske matalia taajuuksia jopa 10dB säätämällä lämpömittarin asetusta M N -näppäimillä. Oletusarvo on 0dB, lämpömittarin keskiosassa. LFE Trim: Tällä asetuksella voit laskea erillisen subwoofer- kanavan lähtöä. Oletusarvo on 0dB. Voit laskea lähtöä M N -näppäimillä jopa 10dB; asetus näkyy negatiivisena numerona. EQ: Tämä asetus ottaa käyttöön tai poistaa käytöstä hienosäätöasetukset jotka saatiin EzSet/EQ II:n avulla. Asetukset tallennetaan myöhempää käyttöönottoa varten. Kaiutinten asetukset: Valitse Position 1 tai 2 ottaaksesi käyttöön kaiutinasetukset jotka aiemmin tallensit. Asetukset voidaan asettaa käyttämällä EzSet/EQ II -prosessia ja tallentamalla tulokset, tai käsisäätöisesti, kuten Kaiutinasetusosiossa sivulla 6 kuvattiin. Kun olet valmis, paina Audio Effects -painiketta tai Back/Exit-painiketta. 8

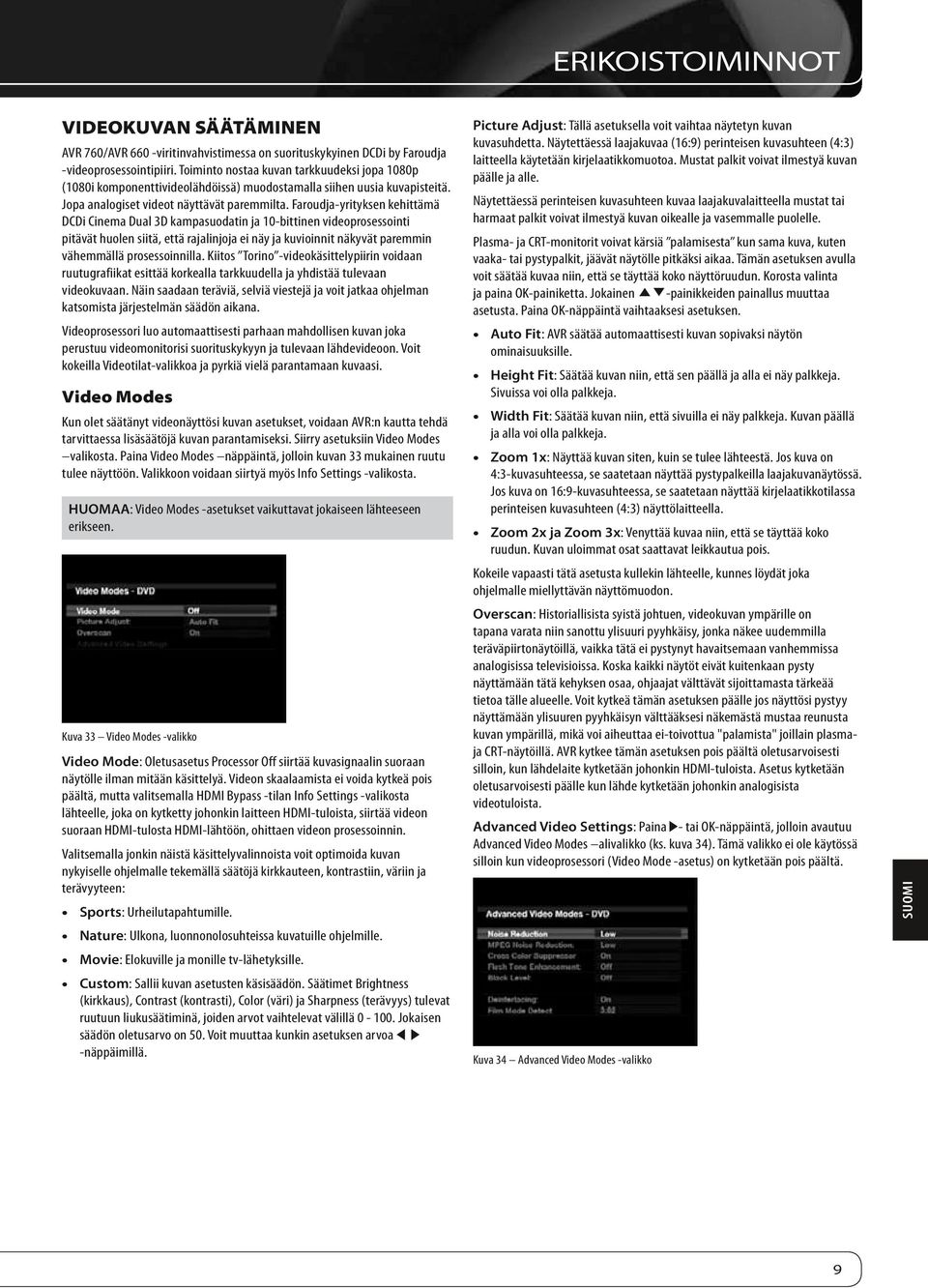

9 Erikoistoiminnot Videokuvan säätäminen AVR 760/AVR 660 -viritinvahvistimessa on suorituskykyinen DCDi by Faroudja -videoprosessointipiiri. Toiminto nostaa kuvan tarkkuudeksi jopa 1080p (1080i komponenttivideolähdöissä) muodostamalla siihen uusia kuvapisteitä. Jopa analogiset videot näyttävät paremmilta. Faroudja-yrityksen kehittämä DCDi Cinema Dual 3D kampasuodatin ja 10-bittinen videoprosessointi pitävät huolen siitä, että rajalinjoja ei näy ja kuvioinnit näkyvät paremmin vähemmällä prosessoinnilla. Kiitos Torino -videokäsittelypiirin voidaan ruutugrafiikat esittää korkealla tarkkuudella ja yhdistää tulevaan videokuvaan. Näin saadaan teräviä, selviä viestejä ja voit jatkaa ohjelman katsomista järjestelmän säädön aikana. Videoprosessori luo automaattisesti parhaan mahdollisen kuvan joka perustuu videomonitorisi suorituskykyyn ja tulevaan lähdevideoon. Voit kokeilla Videotilat-valikkoa ja pyrkiä vielä parantamaan kuvaasi. Video Modes Kun olet säätänyt videonäyttösi kuvan asetukset, voidaan AVR:n kautta tehdä tarvittaessa lisäsäätöjä kuvan parantamiseksi. Siirry asetuksiin Video Modes valikosta. Paina Video Modes näppäintä, jolloin kuvan 33 mukainen ruutu tulee näyttöön. Valikkoon voidaan siirtyä myös Info Settings -valikosta. HUOMAA: Video Modes -asetukset vaikuttavat jokaiseen lähteeseen erikseen. Kuva 33 Video Modes -valikko Video Mode: Oletusasetus Processor Off siirtää kuvasignaalin suoraan näytölle ilman mitään käsittelyä. Videon skaalaamista ei voida kytkeä pois päältä, mutta valitsemalla HDMI Bypass -tilan Info Settings -valikosta lähteelle, joka on kytketty johonkin laitteen HDMI-tuloista, siirtää videon suoraan HDMI-tulosta HDMI-lähtöön, ohittaen videon prosessoinnin. Valitsemalla jonkin näistä käsittelyvalinnoista voit optimoida kuvan nykyiselle ohjelmalle tekemällä säätöjä kirkkauteen, kontrastiin, väriin ja terävyyteen: Sports: Urheilutapahtumille. Nature: Ulkona, luonnonolosuhteissa kuvatuille ohjelmille. Movie: Elokuville ja monille tv-lähetyksille. Custom: Sallii kuvan asetusten käsisäädön. Säätimet Brightness (kirkkaus), Contrast (kontrasti), Color (väri) ja Sharpness (terävyys) tulevat ruutuun liukusäätiminä, joiden arvot vaihtelevat välillä Jokaisen säädön oletusarvo on 50. Voit muuttaa kunkin asetuksen arvoa M N -näppäimillä. Picture Adjust: Tällä asetuksella voit vaihtaa näytetyn kuvan kuvasuhdetta. Näytettäessä laajakuvaa (16:9) perinteisen kuvasuhteen (4:3) laitteella käytetään kirjelaatikkomuotoa. Mustat palkit voivat ilmestyä kuvan päälle ja alle. Näytettäessä perinteisen kuvasuhteen kuvaa laajakuvalaitteella mustat tai harmaat palkit voivat ilmestyä kuvan oikealle ja vasemmalle puolelle. Plasma- ja CRT-monitorit voivat kärsiä palamisesta kun sama kuva, kuten vaaka- tai pystypalkit, jäävät näytölle pitkäksi aikaa. Tämän asetuksen avulla voit säätää kuvaa niin, että se täyttää koko näyttöruudun. Korosta valinta ja paina OK-painiketta. Jokainen KL-painikkeiden painallus muuttaa asetusta. Paina OK-näppäintä vaihtaaksesi asetuksen. Auto Fit: AVR säätää automaattisesti kuvan sopivaksi näytön ominaisuuksille. Height Fit: Säätää kuvan niin, että sen päällä ja alla ei näy palkkeja. Sivuissa voi olla palkkeja. Width Fit: Säätää kuvan niin, että sivuilla ei näy palkkeja. Kuvan päällä ja alla voi olla palkkeja. Zoom 1x: Näyttää kuvan siten, kuin se tulee lähteestä. Jos kuva on 4:3-kuvasuhteessa, se saatetaan näyttää pystypalkeilla laajakuvanäytössä. Jos kuva on 16:9-kuvasuhteessa, se saatetaan näyttää kirjelaatikkotilassa perinteisen kuvasuhteen (4:3) näyttölaitteella. Zoom 2x ja Zoom 3x: Venyttää kuvaa niin, että se täyttää koko ruudun. Kuvan uloimmat osat saattavat leikkautua pois. Kokeile vapaasti tätä asetusta kullekin lähteelle, kunnes löydät joka ohjelmalle miellyttävän näyttömuodon. Overscan: Historiallisista syistä johtuen, videokuvan ympärille on tapana varata niin sanottu ylisuuri pyyhkäisy, jonka näkee uudemmilla teräväpiirtonäytöillä, vaikka tätä ei pystynyt havaitsemaan vanhemmissa analogisissa televisioissa. Koska kaikki näytöt eivät kuitenkaan pysty näyttämään tätä kehyksen osaa, ohjaajat välttävät sijoittamasta tärkeää tietoa tälle alueelle. Voit kytkeä tämän asetuksen päälle jos näyttösi pystyy näyttämään ylisuuren pyyhkäisyn välttääksesi näkemästä mustaa reunusta kuvan ympärillä, mikä voi aiheuttaa ei-toivottua "palamista" joillain plasmaja CRT-näytöillä. AVR kytkee tämän asetuksen pois päältä oletusarvoisesti silloin, kun lähdelaite kytketään johonkin HDMI-tuloista. Asetus kytketään oletusarvoisesti päälle kun lähde kytketään johonkin analogisista videotuloista. Advanced Video Settings: Paina N- tai OK-näppäintä, jolloin avautuu Advanced Video Modes alivalikko (ks. kuva 34). Tämä valikko ei ole käytössä silloin kun videoprosessori (Video Mode -asetus) on kytketään pois päältä. Kuva 34 Advanced Video Modes -valikko SUOMI 9

10 Erikoistoiminnot Noise Reduction: Voit poistaa signaalin kohinaa valitsemalla asetuksen LOW, MEDIUM, HIGH tai OFF. MPEG Noise Reduction: Tällä asetuksella on tarkoitus säätää kahta videovääristymien erityistyyppiä, hyttyshäiriötä ja peittäviä haamukuvia. Jos kohteiden reunojen tai elokuvan vierivien nimilistojen ympärillä näkyy utuisuutta tai värinää tai jos kuvat näyttävät pikselöityvän neliökappaleiksi, vaihda MPEG Noise Reduction asetukset oletuksesta Off tilaan Low, Medium tai High, jotta kuva paranisi. Cross Color Suppressor: Tällä asetuksella voit poistaa ristivärihäiriöitä, joita syntyy kun korkeataajuuksinen luminanssisignaali (kirkkaussignaali) tulkitaan väärin kromasignaaliksi (värisignaaliksi). Tästä voi aiheutua ei-toivottua vilkuntaa, välkkyviä värejä tai sateenkaarikuvioita. Flesh Tone Enhancement: Tämän valinnan käyttö parantaa näyttelijöiden ihonvärejä. Black Level: Tämä asetus toimii vain kun käytetään Komposiittivideolähtöä. Voit kytkeä sen päälle saadaksesi täyden mustantason joka näyttää mustan koko dynaamiseen alueen siten kuin se näkyy useimmilla DVDlevyillä. Kun asetus on kytketty pois päältä, laite toimii NTSC-standardien mukaisesti ja tämä vaihtoehto voi olla parempi silloin, kun näytölläsi on rajallinen videonprosessointikyky. Deinterlacing: Historiallisista syistä johtuen, NTSC-formaatin video oli lomitettu. Toisin sanoen jokainen televisioruudun päivitys näytti ainoastaan puolet kuvan pikseleistä, vaihdellen tasaisten pikselirivien ja epämittaisten rivien välillä. Nykyään näytöt pystyvät näyttämään koko kuvan kerrallaan progressiivisesti skannaamalla kaikki pikselirivit ylhäältä alas asti. Videokuvien lomitus tulee poistaa, jotta voidaan saavuttaa optimaalinen kuva progressiivista kuvanmuodostusta käyttävissä näytöissä (useimmat litteät paneelinäytöt). Kun katsot kuvaa Komposiittivideo- tai S-Videomonitorilähdön kautta, tai aina kun AVR:n videon lähtötarkkuus on 576i, tämä asetus voidaan kytkeä pois päältä. Film Mode Detect: Tämä asetus on käytössä vain silloin kun Deinterlacing-asetus on päällä. Sen avulla voidaan korjata virheitä siirrettäessä filmiohjelmia videolle. Filmikuvan kuvataajuus on 24 kuvaa sekunnissa (progressiivinen kuvanmuodostus), kun taas videokuva on hieman alle 60 kuvaa sekunnissa (lomitettu). AVR pystyy havaitsemaan, oliko ohjelma alun perin kuvattu filmille ja siirretty videolle (esimerkiksi DVD:n valmistamista varten) ja mikäli näin on, AVR korjaa mahdolliset siirrossa tapahtuneet virheet. Valitse 3:2 (NTSC-materiaaleille), 2:2 (ulkomailta tulleille PAL-materiaaleille), Off tai Auto. Mukautetun kuvan asetusten säätäminen Aseta Video Mode -asetus Custom -tilaan nähdäksesi kuvan asetukset Kuvan 35 mukaisesti. Testi-CD:n testikuvion tai muun lähteen kautta tulevan testikuvion avulla voidaan tehdä seuraavia säätöjä: Televisiosi värinvoimakkuuden asettaminen. Värisäätöjä väripalkkien avulla, joita voivat olla (vasemmalta oikealle) musta, valkoinen, keltainen turkoosi, vihreä, magenta, punainen, sininen, musta. Värinmuutos, joka näkyy palkkien selkeänä erotuksena. Televisiosi väripiirien suorituskyky ( Video -signaaleilla); palkkien reunoilla ei tulisi näkyä pystysuunnassa liikkuvia pisteitä. Käytä harmaaskaalaa sekä mustavalkoisia kenttiä testikuviossa säätääksesi kirkkautta ja sävykkyyttä. Kirkkauden säätäminen 1. Säädä televisiosi värejä kunnes väripalkit näkyvät mustavalkoisina. 2. Säädä sävykkyys alimmalle tasolle jolla pystyt vielä erottamaan harmaaskaalan palkit. 3. Säädä kirkkaus siten, että kaikki harmaaskaalan palkit ovat näkyvissä. Viimeisen vasemmalla näkyvän palkin tulee olla mahdollisimman musta, mutta seuraavan sävyn tulee selkeästi erottua siitä. Harmaaskaalan palkkien tulisi asteittain ja tasaisesti muuttua mustasta valkoiseksi. Sävykkyyden säätäminen 1. Säädä televisiosi kontrastia kunnes näet kirkkaan valkoisen palkin ruudun oikeassa alakulmassa ja erittäin mustan palkin vasemmalla. 2. Mikäli valkoinen palkki ei muutu enää kirkkaammaksi kun lisäät sävykkyyttä tai jos valkoisten kirjainten reunat heijastavat mustille alueille (merkittävästi vähentäen kirjainten terävyyttä), sävykkyys on säädetty liian korkeaksi. Vähennä sävykkyyttä kunnes nämä ilmiöt häviävät ja videokuva näyttää yhä realistiselta. 3. Mikäli katsot televisiota päivänvalossa, säädä sävykkyyttä niin, että normaali videokuva näyttää samalta kuin huoneesi ympäristö, näin silmäsi pysyvät rentoina kun katsot televisiota. Vähennä asetusta kun ympäristön valo himmenee parantaaksesi kuvan terävyyttä. 4. Keskiosan harmaaskaalan palkit tulisi erottua selkeästi toisistaan kuten sävykkyyden säätämisen aikana. Mikäli näin ei ole, toista kirkkauden säätämisen ja sävykkyyden säätämisen vaiheet 3. Värisävyn säätäminen 1. Kun kirkkaus ja sävykkyys on säädetty optimaalisesti, voit säätää värisävyä. Säädä taso siten, että värit näyttävät vahvoilta mutta luonnollisilta. Mikäli värisävy on säädetty liian korkeaksi, riippuen televisiosta, jotkin palkeista näkyvät leveämpänä tai värinvoimakkuus ei lisäänny kun säätöä lisätään. Testaa värinvoimakkuutta videokuvalla kasvoista, kukista, hedelmistä ja vihanneksista. 2. Säädä värisävyä harmaaskaalan alla näkyvän valkoisen palkin mukaan käyttämällä televisiosi värisävyn säätöä. Kuva 35 Video Modes -asetuksen mukautettu prosessointi 10

11 Erikoistoiminnot Terävyyden säätäminen Toisin kuin yleensä kuvitellaan, kuva näyttää tarkemmalta ja selkeämmältä silloin kun terävyyttä lasketaan maksimitasosta. Vähennä televisiosi terävyyttä ja tarvittaessa AVR 760/AVR 660:n asetusta minimoidaksesi valkoisten linjojen ilmestymisen harmaaskaalan palkkien välille testikuvassa. Konvergenssi ja reunaterävyys Testikuvaa ympäröivää ristikkokuviota voidaan käyttää reunaterävyyden ja konvergenssin arviointiin edestä- tai läpiprojisoivissa näytöissä. Mikäli et pysty parantamaan kuvaa käyttämällä saatavilla olevia säätimiä, ota yhteyttä näytön valmistajan valtuuttamaan huoltohenkilöön saadaksesi apua. Kun olet valmis, paina Back/Exit-painiketta. Monialuetoiminta Kun monialuejärjestelmä on käytössä, voit nauttia mahtavasta 5.1- tai 5.2-kanavaisesta kotiteatteriesityksestä ensisijaisessa kuunteluhuoneessa, samalla kun muut kuuntelevat samoja materiaaleja tai täysin eri ääntä eri huoneessa. Vaikkei monihuonejärjestelmän asentaminen olekaan monimutkaista, se vaatii johtojen sijoittamista seinien sisälle. Muista, että asentajasta riippumatta paikalliset rakennussäännökset vaikuttavat seinärakenteisiin tehtävien sähkötöiden suorittamiseen. Mikäli sinulla on kysyttävää monihuonejärjestelmän asentamiseen liittyen, suosittelemme että otat yhteyttä ammattiasentajaan. Katso Asennusosion Vaihe 11 peruskäyttöohjeen sivulta 22 saadaksesi ohjeita monihuonejärjestelmän asentamiseen liittyen. Monialuejärjestelmän käyttö AVR 760/AVR 660:n monihuonejärjestelmää voidaan käyttää Zone 2 -valikon kautta. Paina AVR Settings -näppäintä ja käytä KL -näppäimiä siirtyäksesi Zone 2 -riville. Tuo Zone 2 valikko näyttöön painamalla OK-näppäintä. Katso Kuva 36. HUOMAA: Kun Zone 2 -videolähtö on liitetty näyttöön, ruudulle ilmestyy tekstipohjainen versio valikosta. Näytölle ei ilmesty valikkoa silloin kun USB, Internet Radio tai Network on valittuna lähteeksi joko ensisijaisella kuuntelualueella tai etäalueella, ja toiselle alueelle on valittu eri lähde. HUOMAA: Monialuejärjestelmässä on käytettävissä vain analogisia äänilähteitä kuten Bridge II. Voit myös käyttää USB, Network sekä Internet Radio -lähteitä. Voit kuunnella digitaalista ääntä, vaikkapa CD-soitinta, etäalueella seuraavasti: 1. Digitaalisen ääniliitännän lisäksi liitä lähteen analogiset äänilähdöt AVR:n vapaana oleviin analogisiin audiotuloihin. Kirjaa liitteen taulukkoon A5 mitä tuloja käytettiin. 2. Info Settings valikossa jätä Audio Input From Source asetukseksi digitaalitulo. Selaa kuitenkin alaspäin kohtaan Zone 2 Audio ja valitse vaiheessa 1 käytetty analoginen äänilähde. Volume: Äänenvoimakkuutta säädellään erikseen etäalueelle. Surround Back Amps: Tällä määritetään surround- takakanavat monialuetoimintaan. Kun tämä rivi on asetettu Zone 2 -tilaan, voit säätää pääkuuntelualueen enintään 5.2-kanavaiseksi. EzSet/EQ II säätää ainoastaan pääjärjestelmän. Käytä Speaker Setup -valikon Manual Setup -osiota säätääksesi etäkaiuttimet pääasiallisessa kuunteluhuoneessa ja palauta tämä asetus Zone 2 -tilaan. Infrapunaetäsäätimen lähtö: Tämä lähtö syöttää kaukoohjaussignaalin muuttamatta eteenpäin, toisin kuin kauko-ohjauksen lähdössä josta tämä kantoaaltotaajuus on poistettu. Tämä asetus määrittää kantoaaltolähdön lähteen. Zone 2: Käyttää Zone 2 IR-tuloa. Front Panel: Käyttää joko etupaneelin IR-vastaanotinta tai kaukoohjauksen tuloa. A-BUS: Käyttää A-BUS -järjestelmää. Käytä monialuejärjestelmää kauko-ohjaimella liikuttamalla Zone Select kytkin kauko-ohjaimen alaosassa asentoon 2. Valitaksesi alueen käyttämällä Zone 2 kauko-ohjainta, paina Zone Selector -näppäintä, jolloin alueen ilmaisin muuttuu vihreäksi, kun kauko-ohjain on asetettu toimimaan Zone 1:ssä, tai punaiseksi, kun kauko-ohjain toimii Zone 2:ssa. Järjestelmän asetukset AVR 760/AVR 660 tarjoaa järjestelmän asetuksia, joilla voit helpottaa laitteen käyttöä. Näihin asetuksiin pääsee System Settings valikosta, joka valitaan painamalla AVR-näppäintä ja liikkumalla System-riville. Tuo System Settings valikko näyttöön painamalla OK-näppäintä. Katso Kuva 37. SUOMI Kuva 36 - Zone 2 -valikko Status: Tämä asetus kytkee monialuejärjestelmän päälle ja pois. Jos kukaan ei kuuntele etähuoneessa, jätä tämä asetus oletusarvoiseen OFF-asentoon. Source: Näyttää etäalueen lähteen. Voit valita eri lähteen kuin päähuoneessa. Jos kuitenkin sama lähde on valittu molemmille alueille, molempien alueiden kuuntelijat kuulevat samaa sisältöä. Kuva 37 System Settings -ruutu Front-Panel Dimmer: Valitse On 100 % jos haluat täyden kirkkauden, himmennys 50 % tai 25 % täydestä kirkkaudesta tai pimennä näyttö kokonaan valitsemalla Off. Äänenvoimakkuuden säätimen valo sammuu, kun näyttö on kokonaan tai osittain himmennettynä, mutta virtavalo palaa aina ilmaisten, että AVR:n virta on kytkettynä. 11

12 Erikoistoiminnot General AVR Settings Network Settings: Kun AVR on liitetty kotiverkon reitittimeen verkkoliittimen kautta, voit toistaa jaettua sisältöä PC:ltä tai muulta laitteelta joka on yhdistettynä verkkoon. Voit myös kuunnella Internet Radiota kun verkko on yhdistettynä internetiin. Mikäli et pääse näihin lähteisiin, tarkista Network Settings -asetukset. Korosta Network Settings -valikkorivi ja paina OK-näppäintä tuodaksesi Network Settings -valikon ruudulle. ID #: Tämä rivi erottaa vain AVR:n muista kotiverkkosi laitteista ja internetissä -sivustoa varten. Network Settings: Mikäli tämän asetuksen jättäminen "Automatic" -tilaan ei anna pääsyä verkkoon, paina OK-näppäintä vaihtaaksesi "Manual" -tilaan ja muokataksesi sen alla olevia asetuksia. IP Address, Subnet Mask, Gateway, Primary DNS, Secondary DNS: Riippuen järjestelmästäsi, tämä tieto voidaan asettaa automaattisesti ja se voi muuttua joka kerta kun AVR yhdistää verkkoon uutta kuuntelukertaa varten. Ota yhteyttä internetpalveluntarjoajaasi tähän tietoon liittyen. Proxy Address ja Proxy Port: Jotkin verkkoturvajärjestelmät yhdistävät internetiin proxy serverin kautta. Näiden tietojen täyttäminen oikein voi korjata internet-yhteyteen liittyvät ongelmat. Volume Units: Valitse, esitetäänkö äänenvoimakkuus perinteisellä desibeliasteikolla vai numeroasteikolla Kun desibeliasteikko on käytössä, suurin äänenvoimakkuus on 0dB ja alemmat voimakkuudet mitataan negatiivisina arvoina. Volume Default ja Volume Default Level: Näillä kahdella asetuksella yhdessä voidaan ohjelmoida äänenvoimakkuuden taso, johon AVR aina asettuu, kun se kytketään päälle. Aseta haluttu voimakkuus kytkemällä Volume Default käyttöön ja asettamalla Volume Default Level. Jos Volume Default -asetusta ei käytetä, AVR soittaa viimeksi käytetyllä voimakkuudella. Unit of Measure: Tämä asetus vaikuttaa kaiutinten käsiasetuksissa tehtävään kaiutinten etäisyyteen. Valitse metrit tai jalat. Language: Valitse kieli, jolla AVR:n kuvaruutunäytöt ja muut näytöt esitetään: English (englanti, French (ranska), Spanish (espanja), German (saksa), Italian (italia) tai Russian (venäjä). HDMI Audio to TV: Tämä asetus määrittää, välitetäänkö HDMItuloliitännöistä tulevat äänisignaalit HDMI-lähdön kautta näytölle. Normaalisti asetuksen voi jättää asentoon Off, koska ääni kuuluu AVR:n, ei näytön kaiuttimista. Jos käytät televisiota ilman koko kotiteatterijärjestelmää, vaihda tämä asetus arvoon On. Voit aina mykistää TV:n kaiuttimet, kun käytät AVR:n ääntä. Dolby Volume Calibration: Tämä asetus määrittää Dolby Volumen säätöpoikkeaman peruskäyttöohjeen sivulla 30 kuvatulla tavalla. Oletusarvo 0dB on sopivin vaihtoehto kun järjestelmän kaiuttimien herkkyysarvo on 88dB (8 ohmia, 1 watti, 1 metri). Mikäli kaiuttimiesi herkkyysarvo on korkeampi, lisää Dolby Volume Calibration -asetusta 88dB:n ja kaiuttimiesi herkkyyden erotuksen verran. Mikäli kaiuttimiesi herkkyys on alhainen, laske Dolby Volume Calibration -asetusta 88dB:n ja kaiuttimiesi herkkyyden erotuksen verran. Menu Appearance Menu Transparency: Tämän asetuksen avulla voidaan valita, näkyvätkö video-ohjelmat, kun valikkojärjestelmä on käytössä. Valitsemalla Normal saat täysin läpinäkyvän taustan, Medium jättää taustan osittain näkyviin ja Opaque peittää videon täysin, kun valikot näkyvät ruudussa. Volume Status Messages: Kun AVR kytketään päälle, äänenvoimakkuutta säädetään tai lähdettä vaihdetaan tai havaitaan muutos tulosignaalissa, ruudulla näytetään tilaviesti. Tämän asetuksen avulla voidaan valita, kauanko viesti pysyy näytössä. Asetuksen arvoksi voidaan asettaa 2-10 sekuntia, oletus on 3 sekuntia. Valitse "Off" -asetus mikäli et halua nähdä tilaviestejä. Menus: Surround Modes, Video Modes ja Audio Effects -valikoiden valikkoasetukset pysyvät voimassa vain nykyisen kuunteluistunnon ajan. Tämä asetus määrittää, kauanko valikot pysyvät näkyvissä viimeisimmän säädön jälkeen: 5, 10 tai 30 sekuntia, 1 tai 5 minuuttia. Valitse "No Time-Out" nähdäksesi valikot pysyvästi, mutta tätä asetusta ei suositella koska se voi aiheuttaa "palamista" joissain näytöissä. Setup and Slide-In Menus: Tämä asetus määrittää, kauanko asetusvalikot (päävalikko, Speaker Setup -valikko, Zone 2 -valikko, kaikki liukuvalikot) pysyvät näkyvissä viimeisimmän säädön jälkeen. Valitse aikakatkaisuksi 5, 10 tai 15 (oletus) minuuttia tai ei aikakatkaisua, mikä jättää valikot ruutuun kunnes poistat ne. Suosittelemme asettamaan aikakatkaisun, jotta vältetään plasma- ja CRT-näyttöjen kiinnipalamisriskiä. Screen Saver: Tämän asetuksen avulla voit määrittää aikakatkaisun ajan, jonka kuluttua ilman toimintaa (niin, että valikoita ei näytetä) AVR:n sisäänrakennettu näytönsäästäjä käynnistyy. Valitse ajaksi 5, 10, 20 tai 30 minuuttia tai 1 tunti tai kytke näytönsäästäjä pois. Suosittelemme asettamaan aikakatkaisun, jotta vältetään plasma- ja CRT-näyttöjen kiinnipalamisriskiä. System Information Software Version: Tämä valikkorivi sisältää vain tietoa. Harman Kardon Inc. julkaisee ajoittain ohjelmistopäivityksiä jotka parantavat laitteesi suorituskykyä tai lisäävät toimintoja. Mikäli sinulla on ongelmia AVR:n toiminnan kanssa, asiakaspalvelun edustaja saattaa pyytää sinulta laitteesi ohjelmistoversiota saadakseen selville onko laitteelle saatavilla uudempaa päivitystä. Upgrade Software: Mikäli AVR 760/AVR 660:lle julkaistaan ohjelmistopäivitys, asennusohjeet löytyvät verkkosivuston Product Support -osiosta tai Harman Kardonin asiakaspalvelusta. Voit siirtyä tähän valikkoon asentaaksesi ohjelmistopäivityksen. HUOMAA: Ohjelmistopäivityksen aikana laitetta ei saa sulkea, eikä sen säätimiä tule käyttää. Tämä voi johtaa AVR:n pysyvään vaurioitumiseen. 12

13 Erikoistoiminnot Kauko-ohjaimen erikoistoiminnot AVR 760/AVR 660:n kauko-ohjain toimii myös yleiskauko-ohjaimena joka voidaan ohjelmoida toimimaan muiden laitteiden kanssa. Katso toimintoluettelosta (Liitteen taulukko A14) apua toisten laitteiden käyttöä varten. Jokaisen näppäimen toiminto ei välttämättä vastaa näppäimen merkintöjä. AVR 760/AVR 660:n kauko-ohjain on kehittynyt ja monipuolinen laite joka on helppo ohjelmoida sen valikko-pohjaisen järjestelmän ansiosta. Paina ja pidä alhaalla AVR Settings -näppäintä vähintään kolme sekuntia, kunnes kauko-ohjaimen päävalikko ilmestyy sen LCD-tekstinäytölle. Kauko-ohjaimen valikossa liikutaan KLM N -näppäinten sekä OK-näppäimen avulla. Selaa ylös tai alas haluttuun valikkoasetukseen ja paina OK-näppäintä valitaksesi sen. Main Menu Program Device: Tällä valinnalla ohjelmoidaan ohjauskoodit lähdelaitetta varten sopivaan lähdenäppäimeen. Katso peruskäyttöohjeen Vaihe 14 saadaksesi tarkempia ohjeita. Learn: Tällä valinnalla kauko-ohjain "opettelee" ohjauskoodit lähdelaitteen alkuperäisestä kauko-ohjaimesta. Valinnalla voidaan myös poistaa aiemmin opetellut koodit tiettyjen näppäinten tai kokonaisten laitteiden osalta. Katso peruskäyttöohjeen Vaihe 14 saadaksesi tarkempia ohjeita. Change Device: Tätä käytetään lähteen valintanäppäintä ohjelmoitaessa silloin kun lähde ei vastaa lähteen valintanäppäimen laitetyyppiä. Esimerkiksi kun järjestelmä käyttää kahta DVD-soitinta muttei yhtään mediapalvelinta, voit ohjelmoida toisen DVD-soittimen ohjauskoodit Media Server lähteen valintanäppäimeen muuttamalla sen laitetyyppi DVD:ksi. Katso peruskäyttöohjeen Vaihe 14 saadaksesi tarkempia ohjeita. Activity: Tällä valinnalla voidaan ohjelmoida jopa 20 käskyn yhdistelmän yhteen kymmenestä toiminnosta, jotta yhdistelmä voidaan toistaa painamalla ainoastaan kahta painiketta (Activity-painike sekä toimintoa vastaava numeropainike). Katso alta tarkemmat ohjeet. Läpiohjelmointi: Läpiohjelmointitoiminnon avulla voit valita tietyn kauko-ohjaimen osan toimimaan samalla, kun tietyt osat ohjaavat toista laitetta. Katso alta tarkemmat ohjeet. Rename: Tällä valinnalla voidaan uudelleennimetä lähteen valintanäppäin vastaamaan sen todellista toimintoa. Uudelleennimeäminen vaikuttaa ainoastaan kaukosäätimen LCDtekstinäytöllä näkyvään tietoon. Katso peruskäyttöohjeen Vaihe 14 saadaksesi tarkempia ohjeita. Back Light: Kauko-ohjaimen taustavalon ohjelmoimiseen. Katso alta tarkemmat ohjeet. Remote Reset: Palauttaa kauko-ohjaimen tehdasasetuksiin poistaen kaikki käyttäjän ohjelmoimat komennot. Katso alta tarkemmat ohjeet. Exit: Poistuu kauko-ohjaimen ohjelmointitilasta kun selaat tähän valintaan ja painat Ok-näppäintä. Toiminto-ohjelmointi (Makrot) Toimintojen avulla voit helposti toistaa jopa 20 käskyn yhdistelmiä painamalla yhtä näppäintä AVR:n kauko-ohjaimesta. Toiminnot sopivat hyvin virran päälle ja pois kytkemiseen, lähettämään moninumeroisia kanavanumerokomentoja yhdellä painalluksella, tai toisen laitteen ohjaamiseen helpommin kuin sisäänrakennetuilla läpiohjelmointikäskyillä. Kauko-ohjain voi tallentaa jopa yksitoista eri toimintojaksoa. HUOMAA: Ole varovainen kun ohjelmoit monimutkaisia toimintoja. Taukoa tai viivettä ei voida ohjelmoida ennen käskyjen lähettämistä virran kytkennän jälkeen, eikä laite välttämättä ole valmis ottamaan vastaan komentoja välittömästi käynnistämisen jälkeen. Ohjelmoidaksesi toiminnon: 1. Paina ja pidä painettuna AVR Settings -näppäintä 3 sekunnin ajan. Kaukoohjain siirtyy ohjelmointitilaan, ja sen päävalikko tulee näkyviin. 2. Käytä KL -näppäimiä selataksesi Activity-valintaan ja paina OK-näppäintä. 3. Käytä KL -näppäimiä selataksesi Record Activity-valintaan ja paina OK-näppäintä. 4. Käytä KL -näppäimiä valitaksesi käskynäppäimen ja paina OK-näppäintä. Käskynäppäimellä käyttäjä suorittaa toimintojakson. Valitse AVR Power On -näppäin, AVR Power Off -näppäin tai jokin numeronäppäimistä. HUOMAA: Kun jotain numeronäppäimistä käytetään komentonäppäimenä, paina ensin Activity-näppäintä ja sitten numeropainiketta suorittaaksesi toimintojakson. Jos painat pelkkää numeronäppäintä, toimintojaksoa ei suoriteta. Toisaalta, jos AVR Power On -näppäin tai AVR Power Off -näppäin valitaan komentonäppäimeksi, toimintojakso suoritetaan aina kun ohjelmoitua AVR Power -näppäintä painetaan. 5. OK-näppäintä. Näin AVR ja kauko-ohjain siirtyy haluttuun tilaan kun toiminto-ohjelmointi on valmis. 6. Paina haluttujen käskyjen näppäimiä. Jokainen käsky ilmestyy LCDnäytölle, jossa lähde ilmoitetaan hakasulkeisissa ruudun vasemmalla puolella. Vaihtaaksesi toiseen lähteeseen, paina sen valintanäppäintä. Tämä lasketaan yhdeksi 20:sta jokaiselle toiminnolle sallitusta käskystä. Ohjelmoidaksesi AVR Power On tai AVR Power Off -käskyt, paina ensin AVR Settings -näppäintä asettaaksesi kauko-ohjaimen AVR -laitetilaan, ja paina sitten haluamaasi virtanäppäintä. Ohjelmoidaksesi valikon selaamisen, paina N-näppäintä tehdäksesi valinnan ja paina M -näppäintä palataksesi edelliselle valikkotasolle. Ok-näppäimen painaminen päättää käskysarjan ja tallentaa sen toimintona, kun taas Back/Exit-näppäimen painaminen poistuu ohjelmointitilasta tallentamatta toimintoa. 7. Päättääksesi käskysarjan, paina OK-näppäintä. 8. Käytä KL -näppäimiä selataksesi End Activity -valintaan ja paina OK-näppäintä. End Activity: Toiminto tallennetaan. Kun toiminto suoritetaan, sen käskynäppäin, esim. Activity 9, ilmestyy LCD-näytölle. SUOMI 13

14 Erikoistoiminnot Edit Title: Voit nimetä toiminnon, esimerkiksi "All Power Off". Kun toiminto suoritetaan, sen nimi ilmestyy LCD-näytölle. Kun tämä valinta on valittuna, osoitin vilkkuu. Kirjoita toiminnolle nimi numeronäppäinten avulla. Jokaiseen numeronäppäimeen on ohjelmoitu kirjainmerkkejä näppäimeen merkityn numeron lisäksi. Jokainen näppäimen painallus selaa käytettävissä olevia merkkejä. Siirtyäksesi seuraavaan merkkiin, paina joko N -näppäintä tai seuraavaa haluttua numeronäppäintä. Paina OK-näppäintä kun olet valmis. Suorittaaksesi käskyn, paina Activity-näppäintä ja numeronäppäintä jonka valitsit käskynäppäimeksi vaiheessa 4. Mikäli valitsit AVR Power On tai Off -näppäimen vaiheessa 4, sinun ei tarvitse painaa Activity-näppäintä ensiksi. Nähdäksesi aiemmin ohjelmoidut vaiheet toiminnolle ilman että suoritat sitä, toimi seuraavalla tavalla: 1. Paina ja pidä painettuna AVR Settings -näppäintä 3 sekunnin ajan. Kaukoohjain siirtyy ohjelmointitilaan, ja sen päävalikko tulee näkyviin. 2. Käytä KL-näppäimiä selataksesi Activity-valintaan ja paina OK-näppäintä. 3. Käytä KL -näppäimiä selataksesi Read Activity-valintaan ja paina OK-näppäintä. 4. Käytä KL -näppäimiä valitaksesi käskynäppäimen ja paina OK-näppäintä. 5. Käytä KL -näppäimiä selataksesi toimintoon ohjelmoituja vaiheita. Tässä tilassa et voi tehdä muutoksia. Kun olet valmis, paina OK-näppäintä tai Back/Exit-näppäintä poistuaksesi ohjelmointitilasta. Käskyn muokkaaminen toiminnon sisällä ei ole mahdollista. Poistaaksesi toiminnon: 1. Paina ja pidä painettuna AVR Settings -näppäintä 3 sekunnin ajan. Kaukoohjain siirtyy ohjelmointitilaan, ja sen päävalikko tulee näkyviin. 2. Käytä KL-näppäimiä selataksesi Activity-valintaan ja paina OK-näppäintä. 3. Käytä KL -näppäimiä selataksesi Delete Activity-valintaan ja paina OK-näppäintä. 4. Käytä KL -näppäimiä valitaksesi käskynäppäimen tai nimen ja paina OK-näppäintä. Käsky ja nimi, jonka olet mahdollisesti sille antanut, poistetaan. Läpiohjelmointi Kauko-ohjaimen läpiohjelmointitoiminnon avulla voit valita tietyn kauko-ohjaimen osan toimimaan samalla, kun tietyt osat ohjaavat toista laitetta. Esimerkiksi samalla, kun AVR:n avulla ohjaat surround-tiloja ja muita äänitoimintoja, voit käyttää DVD-soittimen toiston ohjausta. Tai samalla kun ohjaat televisiosi näyttötoimintoja, voit vaihtaa kanavia kaapelipäätelaitteestasi. Läpiohjelmointi otetaan käyttöön seuraavasti minkä tahansa laitteen käytön aikana: 1. Paina ja pidä painettuna AVR Settings -näppäintä 3 sekunnin ajan. Kaukoohjain siirtyy ohjelmointitilaan, ja sen päävalikko tulee näkyviin. 2. Käytä KL-näppäimiä selataksesi Punch-Through -valintaan ja paina OK-näppäintä. 3. Käytä KL-näppäimiä selataksesi Channel- tai Transport-valintaan ja paina OK-näppäintä. 4. Käytä KL -näppäimiä selataksesi käytössä olevaan laitteeseen ja paina OK-näppäintä. Jos haluat esimerkiksi katsoa televisiota ja vaihtaa kanavia kaapelipäätteellä, paina ensin TV-näppäintä kunnes se syttyy. 5. Paina sitten KL -näppäimiä valitaksesi läpiohjelmoitavan laitteen (CBL/ SAT vaiheessa 4 annetun esimerkin mukaisesti) ja paina OK-näppäintä, jolloin läpiohjelmointi tallennetaan. Voit peruuttaa läpiohjelmoinnin noudattamalla yllä olevia ohjeita, mutta painamalla samaa lähteen valintaa vaiheissa 4 ja 5. HUOMAA: Äänenvoimakkuuden ja mykistyksen säätimet on omistettu aina AVR:lle. Back Light AVR:n kauko-ohjain sisältää taustavalon joka valaisee painikkeet sekä LCDnäytön helpottaen sen käyttöä pimennetyssä kotiteatteriympäristössä. Voit kytkeä taustavalon päälle tai pois milloin tahansa painamalla Back Light -näppäintä. Taustavalon syttyminen voidaan ohjelmoida: Normal: Taustavalo pysyy päällä kunnes Back Light -näppäintä painetaan. On Full: Taustavalo syttyy aina kun jotain painiketta painetaan. Taustavalo pysyy molemmissa tiloissa päällä 5 sekuntia viimeisen painalluksen jälkeen ja sammuu sitten automaattisesti. Ohjelmoidaksesi kauko-ohjaimen taustavalotilan: 1. Paina ja pidä painettuna AVR Settings -näppäintä 3 sekunnin ajan. Kaukoohjain siirtyy ohjelmointitilaan, ja sen päävalikko tulee näkyviin. 2. Käytä KL -näppäimiä selataksesi Back Light -valintaan ja paina OK-näppäintä. 3. Käytä KL -näppäimiä valitaksesi Normal tai On Full -valinnan ja paina OK-näppäintä. Kauko-ohjaimen muistin tyhjennys Palauttaaksesi kauko-ohjaimen takaisin tehdasasetuksiin poistaen kaikki ohjauskoodit, makrot ja muut ohjelmoinnit: 1. Paina ja pidä painettuna AVR Settings -näppäintä 3 sekunnin ajan. Kaukoohjain siirtyy ohjelmointitilaan, ja sen päävalikko tulee näkyviin. 2. Käytä KL-näppäimiä selataksesi Remote Reset -valintaan ja paina OK-näppäintä. Tämä prosessi voi kestää muutaman minuutin riippuen poistettavan tiedon määrästä. Odota, kunnes "Remote Reset Complete" -viesti ilmestyy näytölle ennen kuin painat näppäimiä. 14

15 Lisätietoja Lisätietoja Oletusasetukset, muistiinpanot, kauko-ohjainkoodit Taulukko A1 Ohjelmalähteiden suositeltavat kytkemistavat Laitetyyppi AVR 760/AVR 660:n ohjelmalähdetunnus Digitaalinen audioliitäntä Analoginen audioliitäntä Videoliitäntä Kaapeli-TV-, satelliitti- CBL/SAT HDMI 2 Analoginen liitäntä 1 HDMI 2 TV-, HDTV- tai muu televisiovastaanotin DVD Audio/Video-, SACD-, DVD HDMI 1 Analoginen liitäntä 2 HDMI 1 Blu-ray Disc-, HD-DVD-soitin Harman Kardon DMC 1000 tai Media Server HDMI 4 Analoginen liitäntä 5 HDMI 4 muu mediapalvelin TV TV Optinen liitäntä 1 Analoginen liitäntä 3 Komponentti 1* Videopelikonsoli Game HDMI 3 Analoginen liitäntä 4 HDMI 3 CD-soitin, videokamera, kasettidekki tai muu audiotai videolaite AUX Etulevyn koaksiaalinen audioliitäntä Etulevyn analoginen liitäntä Etulevyn komposiittiliitäntä (ei laitteelle, joka syöttää vain audio-ohjelmaa) Tallennin Source D Koaksiaalinen tulo 2 ja koaksiaalinen lähtö Analoginen liitäntä 4 (tulo ja lähtö) Komposiitti TAI S-Video 2 (tulo ja lähtö) ipod The Bridge II Ei The Bridge II The Bridge II (valokuva- ja videoyhteensopiville ipodsoittimille) * Tämä liitäntä on tarkoitettu televisiovastaanottimelle, jossa ei ole omaa näyttöä. Älä kytke television tai muun näyttölaitteen videolähtöä AVR-viritinvahvistimeen. HUOMAA: Voit kytkeä vapaisiin audio- ja videoliitäntöihin lisälaitteita ja määritellä ne ohjelmalähteiksi A, B, C ja D. Etulevyn USB-liitäntään saa kytkeä USB-muistitikun. Kytke Networkliitäntä kotiverkon reitittimeen, jotta voit toistaa verkon kautta tietokoneessa tai vastaavassa laitteessa olevia tiedostoja ja kuunnella Internet Radiota. Lue lisätietoja sivuilta 12. SUOMI 15

16 Lisätietoja Taulukko A2 Tehdasasetukset ohjelmalähteitä varten Surroundtoimintatilat (Auto Select) Kaap./Sat DVD Media Server Radio TV Game AUX The Bridge Logic 7 Movie Logic 7 Movie Logic 7 Music Logic 7 Movie Logic 7 Movie Logic 7 Movie Logic 7 Music Logic 7 Music Taulukko A2 Tehdasasetukset ohjelmalähteitä varten jatkoa Videotulo HDMI 2 HDMI 1 HDMI 4 Ei Component 1 HDMI 3 Composite The Bridge II Front Audiotulo HDMI 2 HDMI 1 HDMI 4 Ei Optical 1 HDMI 3 Coaxial Front The Bridge II Resoluutio 576i/480i 576i/480i 576i/480i 576i/480i 576i/480i 576i/480i 576i/480i 576i/480i näyttöä varten* Audio Auto Off Off Off Ei Off Off Off Ei Polling Zone 2 Audio Analog 1 Analog 2 Analog 5 Radio Analog 3 Analog 4 Analog Front The Bridge II Zone 2 Video Composite Composite Composite N/A Composite Composite Composite The Bridge II Video 1 Video 2 Video 3 Video 2 Video 3 Video Front Trigger 2 On On On On On On On On -kaukokäynnistys Dolby Volume Medium Low Medium Medium Medium Medium Low Medium Tallennuslähtö Analog Analog Analog Analog Analog Analog Analog Analog * Videolähtösignaalin tarkkuus voi olla muu HDMI-liitäntää käytettäessä. Surroundtoimintatilat (Auto Select) USB Internet Radio Network Source A Source B Source C Source D Logic 7 Movie Logic 7 Music Logic 7 Music Logic 7 Movie Logic 7 Movie Logic 7 Movie Logic 7 Movie Videotulo USB Internet Radio Network Component Video 2 Component Video 3 Composite Video 1 Composite Video 2 Audiotulo USB Ei Network Optical 2 Optical 3 Analog 1 Coaxial 2 Resoluutio 576i/480i 576i/480i 576i/480i 576i/480i 576i/480i 576i/480i 576i/480i näyttöä varten* Audio Auto Ei Ei Ei Off Off Off Off Polling Zone 2 Audio USB Internet Radio Network Analog 1 Analog 2 Analog 3 Analog 4 Zone 2 Video Ei Ei Ei Composite Video 1 Composite Video 2 Composite Video 3 Composite Video Front Trigger 2 -kaukokäynnistys On On On On On On On Dolby Volume Medium Medium Medium Medium Medium Medium Medium Tallennuslähtö Analog Analog Analog Analog Analog Analog Analog 16

17 Lisätietoja Taulukko A3 Kaiuttimien/kanavien oletusasetukset Kaikki digitaaliset ja 2-kanavaiset äänitulot 6-/8-kanavaiset äänitulot* Omat asetukset Position 1 Omat asetukset Position 2 Vas./Oik. kaiuttimet PÄÄLLÄ PÄÄLLÄ Keskikaiutin PÄÄLLÄ PÄÄLLÄ Vas./Oik. Surround-kaiuttimet PÄÄLLÄ PÄÄLLÄ Vas./Oik. Surround-takakaiuttimet POIS POIS Bassokaiutin 1 PÄÄLLÄ PÄÄLLÄ Bassokaiutin 2 PÄÄLLÄ PÄÄLLÄ Vas./Oik. kaiuttimien jakotaajuus 100Hz Suuri* Keskikaiuttimen jakotaajuus 100Hz Suuri* Vas./Oik. Surround-kaiuttimien jakotaajuus 100Hz Suuri* Vas./Oik. Surround-takakaiuttimien 100Hz Suuri* jakotaajuus Bassotila LFE LFE* Bassokaiuttimen 1 koko 10 tuumaa/25 cm PÄÄLLÄ Bassokaiuttimen 2 koko 10 tuumaa/25 cm POIS Etu vasen taso 0dB 0dB Keski taso 0dB 0dB Etu oikea taso 0dB 0dB Surround oikea taso 0dB 0dB Surround taka oikea taso 0dB 0dB Surround taka vasen taso 0dB 0dB Surround vasen taso 0dB 0dB Basson taso 0dB 0dB * Huomaa: Kun Tone Mode -asetus on pois päältä, 6-/8-kanavaiset tulot ovat suoria tuloja, joiden signaali siirretään suoraan äänenvoimakkuuden säätimelle ilman basson käsittelyä. Näin kaiuttimet ovat aina koko äänialueen kaiuttimia, eikä sitä voi muuttaa. Kun Tone Mode -asetus on päällä, oletusarvot ovat samat kuin muille äänituloille. Asetukset koskevat kaikkia jäljelle jääviä äänituloja. Taulukko A4 Viiveasetusten oletusarvot Kaiuttimen sijainti Etäisyys kaiuttimesta kuuntelupaikkaan Omat viiveasetuksesi Position 1 Omat viiveasetuksesi Position 2 SUOMI Vasen etu 4 metriä Keski 4 metriä Oikea etu 4 metriä Oikea surround 3,3 metriä Vasen surround 3,3 metriä Surround taka oikea 3,3 metriä Surround taka vasen 3,3 metriä Bassokaiutin 1 4 metriä Bassokaiutin 2 4 metriä 17

18 Lisätietoja Taulukko A5 Lähteiden asetukset Laitetyyppi Surround Modes Videotulo Audiotulo Näyttöresoluutio Äänen synkronoinnin säätö Muuta nimi Audio Auto Polling Zone 2 Audio Zone 2 Video Trigger 2 Dolby Volume Nauhoituksen lähtö Kaap./Sat DVD Media Server Radio TV Game AUX The Bridge The Bridge II The Bridge II Ei Ei The Bridge II Taulukko A5 Lähteiden asetukset jatkuu USB Internet Radio Network Source A Source B Source C Source D Laitetyyppi USB-asema Ei Surround Modes Videotulo USB Ei Network Audiotulo USB Internet Radio Network Näyttöresoluutio Äänen synkronoinnin säätö Muuta nimi Audio Auto Polling Ei Ei Ei Zone 2 Audio USB Internet Radio Network Zone 2 Video Ei Ei Ei Trigger 2 Dolby Volume Nauhoituksen lähtö Taulukko A6 Äänisäätöjen asetukset Oletus Kaap./Sat DVD Dolby Volume Katso lähde Äänen säätö Pois Diskantti 0dB Basso 0dB LFE-hienosäätö 0dB EQ On Kaiutinten asetukset Position 1 Media Server Radio TV Game AUX The Bridge 18

19 Lisätietoja Taulukko A6 Äänisäätöjen asetukset jatkuu Dolby Volume Äänen säätö Diskantti Basso LFE-hienosäätö EQ Kaiutinten asetukset USB Internet Radio Network Source A Source B Source C Source D Taulukko A7 Videotilojen asetukset Oletus Kaap./Sat DVD Videotila Pois Kirkkaus* 50 Kontrasti* 50 Väri* 50 Terävyys* 50 Kuvan Autom. sovitus Ylisuuri pyyhkäisy Päällä Häiriönpoisto** Matala MPEG-häiriönpoisto** Matala Cross Color Suppressor** Päällä Flesh Tone Enhancement** Pois Black Level** Pois Deinterlacing** Päällä Filmitilan ilmaisu** 3:2 Media Server Radio TV Game AUX The Bridge Taulukko A7 Videotilojen asetukset jatkuu USB Internet Radio Network Source A Source B Source C Source D Videotila Kirkkaus* Kontrasti* Väri* Terävyys* Kuvan Ylisuuri pyyhkäisy Häiriönpoisto** MPEG-häiriönpoisto** Cross Color Suppressor** Flesh Tone Enhancement** Black Level** Deinterlacing** Filmitilan ilmaisu** * Huomaa: Asetukset ovat käytettävissä vain, kun Video Mode on tilassa Custom. ** Huomaa: Nämä asetukset näkyvät vain, kun valittuna on Advanced Video Settings. SUOMI 19
