1 TwinGuard R2 Käyttöohje Unlocking the huge potential of mass market IoT

2 Sisältö Varoitukset Asennus Käyttöönotto Uplink Downlink Tuki

3 Varoitukset HUOLTO - Mahdollisissa vikatilanteissa tai pariston loppuessa toimita laite takaisin valmistajalle. Älä avaa laitetta missään tilanteessa. KULJETUS - Älä poista laitteiden pakkausmateriaalia tai pakkaa laitteita uudestaan ellei se ole tarpeellista. Ota yhteyttä kuljetusyhtiöön vaadittavista toimenpiteistä. Laite sisältää litiummetallipariston, joka sisältää noin 2,7 grammaa litiumia. HÄVITTÄMINEN - Toimita käytöstä poistettu laite sähkö- ja elektroniikkajätteen ja litiummetalliparistojen keräyspisteeseen.

laitteen takakannessa sijaitsevassa tarrassa. 1.

avulla. 2. Kytke molemmat mittapäät radiolähettimeen. 2. 3.

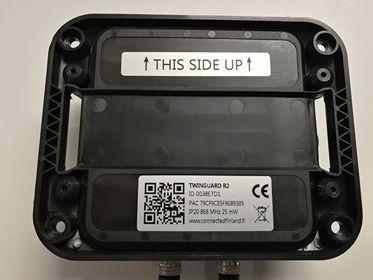

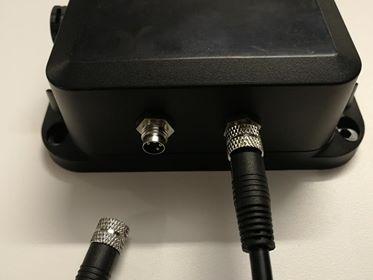

4 Asennus Talleta muistiin laitteen tunniste ja avain, jotka ovat laitteen takakannessa sijaitsevassa tarrassa. 1.1 Voit myös lukea tunnisteen ja avaimen tarran QR-koodin avulla. 2. Kytke molemmat mittapäät radiolähettimeen Asenna radiolähetin ruuveilla sopivaan paikkaan (tästä vaiheesta ei ole ohjekuvaa). 4. Asenna mittapäät mitattavaan kohteeseen Avaa laitteen kotelo ristipääruuvimeisselillä. 6. Kytke laite päälle poistamalla pariston liuska ja sulje kotelo

5 Käyttöönotto Jos laite on yhdistetty FoxerIoT-pilvipalveluun, niin sinun ei tarvitse tehdä mitään muuta. Muussa tapauksessa sinun tarvitsee rekisteriöidä laite verkkoon laitteen tunnisteen ja avaimen avulla osoitteessa backend.sigfox.com. Lisää tietoa löydät Sigfoxin dokumentaatiosta.

6 Uplink TAVUT KUVAUS 1 2 Lämpötila, vasen 3 Ilmankosteus, vasen 4 5 Lämpötila, oikea 6 Ilmankosteus, oikea

7 Uplink Muunnoskaavat - Lämpötila < arvo > / ( C ) - Ilmankosteus < arvo > ( % )

8 Uplink Esimerkki - Viesti 0x Lämpötila, vasen 0x271 / = 625 / = 22,5 C - Ilmankosteus, vasen 0x32 = 50 % - Lämpötila, oikea 0x275 / = 629 / = 22,9 C - Ilmankosteus, oikea 0x37 = 55 %

9 Downlink Laitteen asetukset voidaan päivittää downlink-viestin avulla - Laite pyytää asetuksia 50 viestin välein Laitteen asetuksia päivitettäessä tulee olla huolellinen - Asetukset vaikuttavat sekä liittymään että paristonkestoon Downlink-viestin soveltaminen ei ole pakollista - Mikäli downlink-viestiä ei lähetetä, niin laite jatkaa entisillä asetuksillaan

10 Downlink Oletuksena laite mittaa ja lähettää noin 30 minuutin välein Laitteen mittaus- ja lähetysväliä voidaan kuitenkin muuttaa asetuksien avulla - Laite lähettää mikäli lämpötila tai ilmankosteus on muuttunut vähintään asetuksien määrittelemän raja-arvon edellisestä lähetyksestä Laitteen asetuksia päivitettäessä tulee muistaa seuraavat seikat - Mittausväli ei voi olla pidempi kuin lähetysväli - Lähetysvälin tulee olla mittausvälin monikerta Mikäli uudet asetukset eivät ole päteviä, niin laite jatkaa entisillä asetuksilla

11 Downlink TAVUT KUVAUS 1 Lähetysväli 2 Mittausväli 3 Lämpötilan muutoksen raja-arvo, vasen 4 Ilmankosteuden muutoksen raja-arvo, vasen 5 Lämpötilan muutoksen raja-arvo, oikea 6 Ilmankosteuden muutoksen raja-arvo, oikea 7 8 Ei käytössä, aseta nollaksi

12 Downlink - Lähetysväli ARVO AIKA ARVO AIKA 0 EI KÄYTÖSSÄ 8 EI KÄYTÖSSÄ 1 10 MIN 9 EI KÄYTÖSSÄ 2 20 MIN A EI KÄYTÖSSÄ 3 30 MIN (OLETUS) B EI KÄYTÖSSÄ 4 1 T C EI KÄYTÖSSÄ 5 2 T D EI KÄYTÖSSÄ 6 EI KÄYTÖSSÄ E EI KÄYTÖSSÄ 7 EI KÄYTÖSSÄ F EI KÄYTÖSSÄ

13 Downlink - Mittausväli ARVO AIKA ARVO AIKA 0 EI KÄYTÖSSÄ 8 EI KÄYTÖSSÄ 1 10 MIN 9 EI KÄYTÖSSÄ 2 20 MIN A EI KÄYTÖSSÄ 3 30 MIN (OLETUS) B EI KÄYTÖSSÄ 4 1 T C EI KÄYTÖSSÄ 5 2 T D EI KÄYTÖSSÄ 6 EI KÄYTÖSSÄ E EI KÄYTÖSSÄ 7 EI KÄYTÖSSÄ F EI KÄYTÖSSÄ

14 Downlink Muunnoskaavat - Hiilidioksidipitoisuuden raja-arvo < arvo > ( PPM ) - Lämpötilan muutoksen raja-arvo < arvo > / 10 ( C )

15 Downlink Oletusasetukset - Viesti 0x Lähetysväli 0x03 = 30 MIN - Mittausväli 0x03 = 30 MIN - Lämpötilan muutoksen raja-arvo, vasen Ei sovellettavissa - Ilmankosteuden muutoksen raja-arvo, vasen Ei sovellettavissa - Lämpötilan muutoksen raja-arvo, oikea Ei sovellettavissa - Ilmankosteuden muutoksen raja-arvo, oikea Ei sovellettavissa

16 Downlink Esimerkki - Viesti 0x A0A Lähetysväli 0x03 = 30 MIN - Mittausväli 0x01 = 10 MIN - Lämpötilan muutoksen raja-arvo 0x05 / 10 = 5 / 10 = 0,5 C - Ilmankosteuden muutoksen raja-arvo 0x05 = 5 % - Lämpötilan muutoksen raja-arvo 0x0A / 10 = 10 / 10 = 1,0 C - Ilmankosteuden muutoksen raja-arvo 0x0A = 10 %

17 Tuki Jos tarvitset tukea, niin ota yhteys laitteen toimittajaan. Jos laitteen toimittaja ei ole tiedossa, niin ota yhteys laitteen valmistajaan: - Connected Finland - support@connectedfinland.fi
