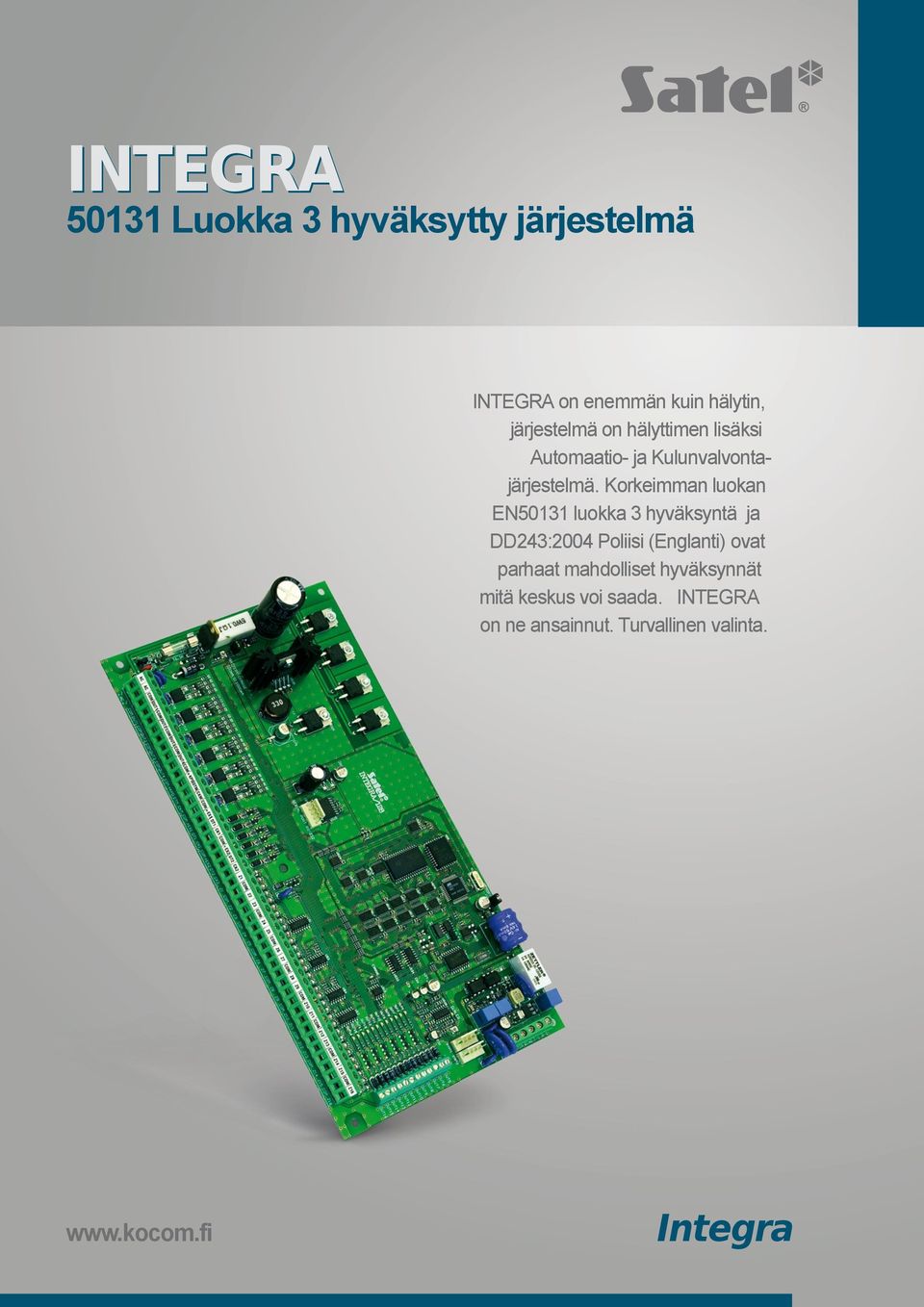

1 INTEGRA Luokka 3 hyväksytty järjestelmä INTEGRA on enemmän kuin hälytin, järjestelmä on hälyttimen lisäksi Automaatio- ja Kulunvalvontajärjestelmä. Korkeimman luokan EN50131 luokka 3 hyväksyntä ja DD243:2004 Poliisi (Englanti) ovat parhaat mahdolliset hyväksynnät mitä keskus voi saada. INTEGRA on ne ansainnut. Turvallinen valinta.

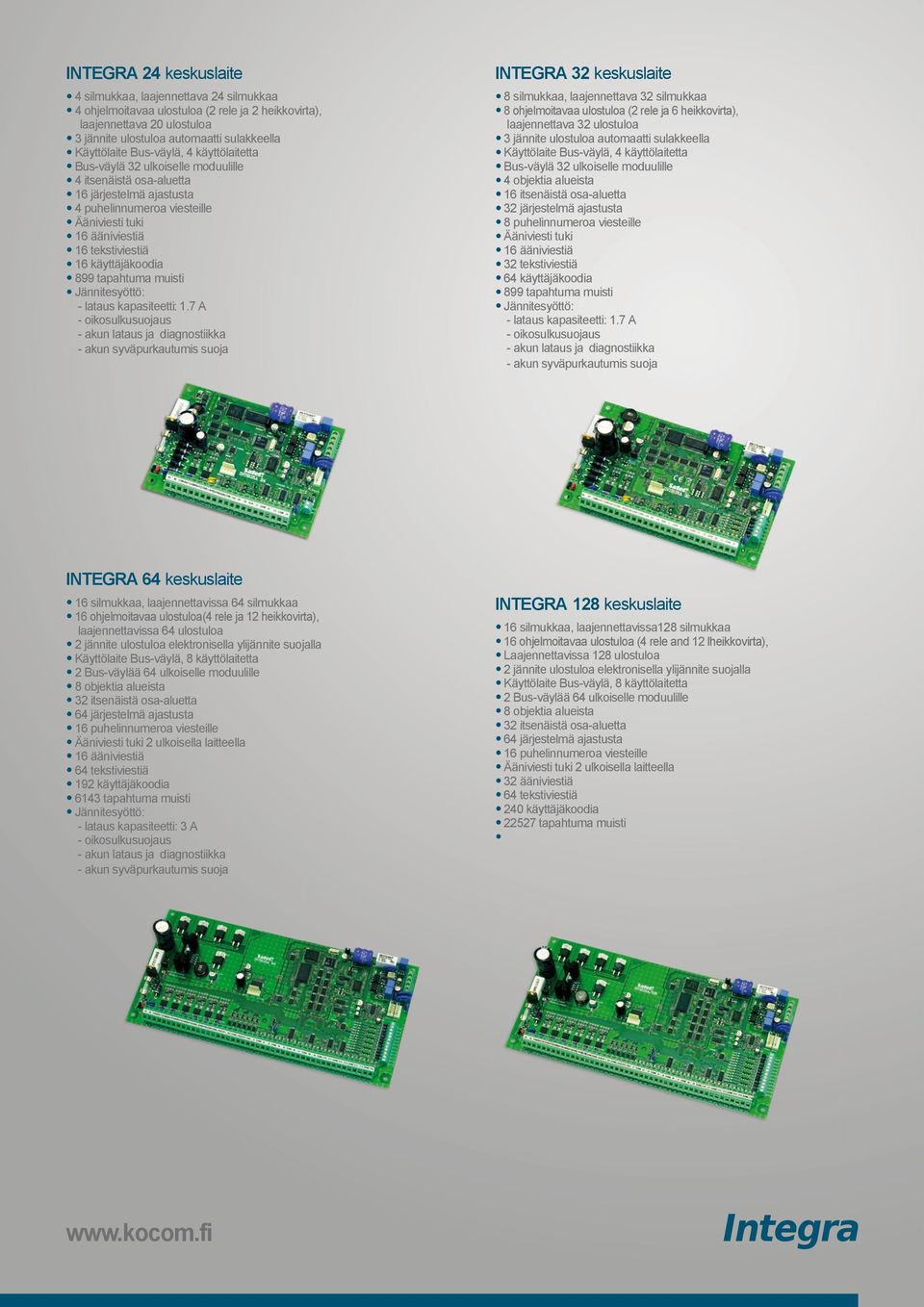

2 INTEGRA 24 keskuslaite 4 silmukkaa, laajennettava 24 silmukkaa 4 ohjelmoitavaa ulostuloa (2 rele ja 2 heikkovirta), laajennettava 20 ulostuloa 3 jännite ulostuloa automaatti sulakkeella Käyttölaite Bus-väylä, 4 käyttölaitetta Bus-väylä 32 ulkoiselle moduulille 4 itsenäistä osa-aluetta 16 järjestelmä ajastusta 4 puhelinnumeroa viesteille Ääniviesti tuki 16 ääniviestiä 16 tekstiviestiä 16 käyttäjäkoodia 899 tapahtuma muisti Jännitesyöttö: - lataus kapasiteetti: 1.7 A - oikosulkusuojaus - akun lataus ja diagnostiikka - akun syväpurkautumis suoja INTEGRA 32 keskuslaite 8 silmukkaa, laajennettava 32 silmukkaa 8 ohjelmoitavaa ulostuloa (2 rele ja 6 heikkovirta), laajennettava 32 ulostuloa 3 jännite ulostuloa automaatti sulakkeella Käyttölaite Bus-väylä, 4 käyttölaitetta Bus-väylä 32 ulkoiselle moduulille 4 objektia alueista 16 itsenäistä osa-aluetta 32 järjestelmä ajastusta 8 puhelinnumeroa viesteille Ääniviesti tuki 16 ääniviestiä 32 tekstiviestiä 64 käyttäjäkoodia 899 tapahtuma muisti Jännitesyöttö: - lataus kapasiteetti: 1.7 A - oikosulkusuojaus - akun lataus ja diagnostiikka - akun syväpurkautumis suoja INTEGRA 64 keskuslaite 16 silmukkaa, laajennettavissa 64 silmukkaa 16 ohjelmoitavaa ulostuloa(4 rele ja 12 heikkovirta), laajennettavissa 64 ulostuloa 2 jännite ulostuloa elektronisella ylijännite suojalla Käyttölaite Bus-väylä, 8 käyttölaitetta 2 Bus-väylää 64 ulkoiselle moduulille 8 objektia alueista 32 itsenäistä osa-aluetta 64 järjestelmä ajastusta 16 puhelinnumeroa viesteille Ääniviesti tuki 2 ulkoisella laitteella 16 ääniviestiä 64 tekstiviestiä 192 käyttäjäkoodia 6143 tapahtuma muisti Jännitesyöttö: - lataus kapasiteetti: 3 A - oikosulkusuojaus - akun lataus ja diagnostiikka - akun syväpurkautumis suoja INTEGRA 128 keskuslaite 16 silmukkaa, laajennettavissa128 silmukkaa 16 ohjelmoitavaa ulostuloa (4 rele and 12 lheikkovirta), Laajennettavissa 128 ulostuloa 2 jännite ulostuloa elektronisella ylijännite suojalla Käyttölaite Bus-väylä, 8 käyttölaitetta 2 Bus-väylää 64 ulkoiselle moduulille 8 objektia alueista 32 itsenäistä osa-aluetta 64 järjestelmä ajastusta 16 puhelinnumeroa viesteille Ääniviesti tuki 2 ulkoisella laitteella 32 ääniviestiä 64 tekstiviestiä 240 käyttäjäkoodia tapahtuma muisti - lataus kapasiteetti: 3 A - oikosulkusuojaus - akun lataus ja diagnostiikka - akun syväpurkautumis suoja

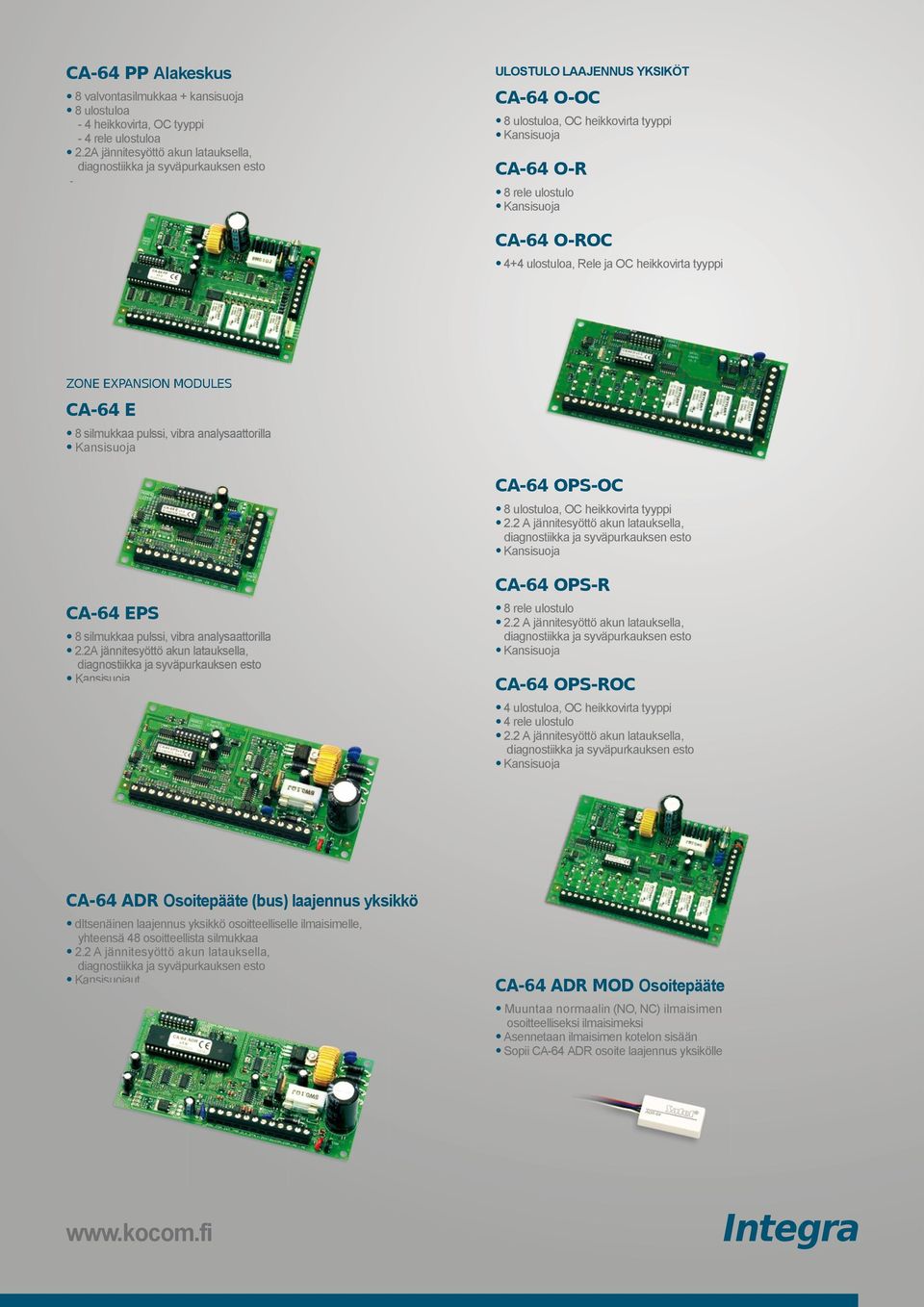

3 CA-64 PP Alakeskus 8 valvontasilmukkaa + kansisuoja 8 ulostuloa - 4 heikkovirta, OC tyyppi - 4 rele ulostuloa 2.2A jännitesyöttö akun latauksella, additional module tamper input ULOSTULO LAAJENNUS YKSIKÖT CA-64 O-OC 8 ulostuloa, OC heikkovirta tyyppi CA-64 O-R 8 rele ulostulo CA-64 O-ROC 4+4 ulostuloa, Rele ja OC heikkovirta tyyppi ZONE ZSil EXPANSION MODULES CA-64 E 8 silmukkaa pulssi, vibra analysaattorilla CA-64 OPS-OC 8 ulostuloa, OC heikkovirta tyyppi CA-64 EPS 8 silmukkaa pulssi, vibra analysaattorilla 2.2A jännitesyöttö akun latauksella, CA-64 OPS-R 8 rele ulostulo CA-64 OPS-ROC 4 ulostuloa, OC heikkovirta tyyppi 4 rele ulostulo additional module tamper input CA-64 ADR Osoitepääte (bus) laajennus yksikkö ditsenäinen laajennus yksikkö osoitteelliselle ilmaisimelle, yhteensä 48 osoitteellista silmukkaa ut CA-64 ADR MOD Osoitepääte Muuntaa normaalin (NO, NC) ilmaisimen osoitteelliseksi ilmaisimeksi Asennetaan ilmaisimen kotelon sisään Sopii CA-64 ADR osoite laajennus yksikölle

4 INT-ORS DIN kiskoon asennettava ulostulo laajennus yksikkö 8 rele ulostuloa ulkoisia ohjauksia varten 230 V jännitteellä 35mm DIN kisko kiinnike asennus ETHM-1 Lan / Ethernet yksikkö Ethernet TCP/IP raportointi Keskuksen kaukokäyttö TCP/IP verkossa: - PC, GUARDX, GUARD64 ja DLOADX ohjelmistot - Java toiminen GSM puhelin (MobileKPD) - Web selain (Java tuki) Automaattinen IP asetus DHCP palvelimella 192 bittinen kryptaus Bus-väylä liitäntä RJ-45 liitin ethernet kaapelille RS-232 liitäntä ohjelmisto päivitystä varten up-/download tuki RS-485 väyläliitäntä INT-IORS DIN kiskoon asennettava silmukka ja ulostulo laajennus yksikkö 8 silmukkaa 8 rele ulostuloa ulkoisia ohjauksia varten 230 V jännitteellä 35mm DIN kisko kiinnike asennus CA-64 PTSA optinen yksikkö Osavalvontojen ja silmukoiden visuaalinen tieto LED:lle GuardX kommunikointi RS-232 portissa Keskusyksikön Bus-väylä liitäntä diaknostiikka ja syväpurkauksen esto silmukan sisäänmeno CA-64 SM ääniviestien ulkoinen yksikkö 16 ääni voice viestiä, messages joista jokainen15 of up to sekuntia 15 sec. each VMG-16 ääniviesti tallennin ja toistin Ääniviestit järjestelmän tiloja ja hälytyksiä varten 16 erilaista viestiä Bus-väyläliitäntä keskuslaitteelle miniliitin kuuloke ja kaiutin liitännälle Vahvistettu ääni lähtö kaiuttimille RS-485 väylä silmukka KULUNVALVONTA JÄRJESTELMÄN YKSIKÖT INTEGRA SZ Koodilukko 12 painikkeen käyttölaite Taustavalaistu 3 LED-valoa: Valmis, Tapahtuma, Ovi Paniikki, Palo, Ulostulo hälytykset painikkeella Merkkiäänet - käyttölaitteen tapahtuma - Ovi jäänyt auki Rele elektromagneettiselle lukolle Oven tilatietojen sisäänmeno (NC) ttu

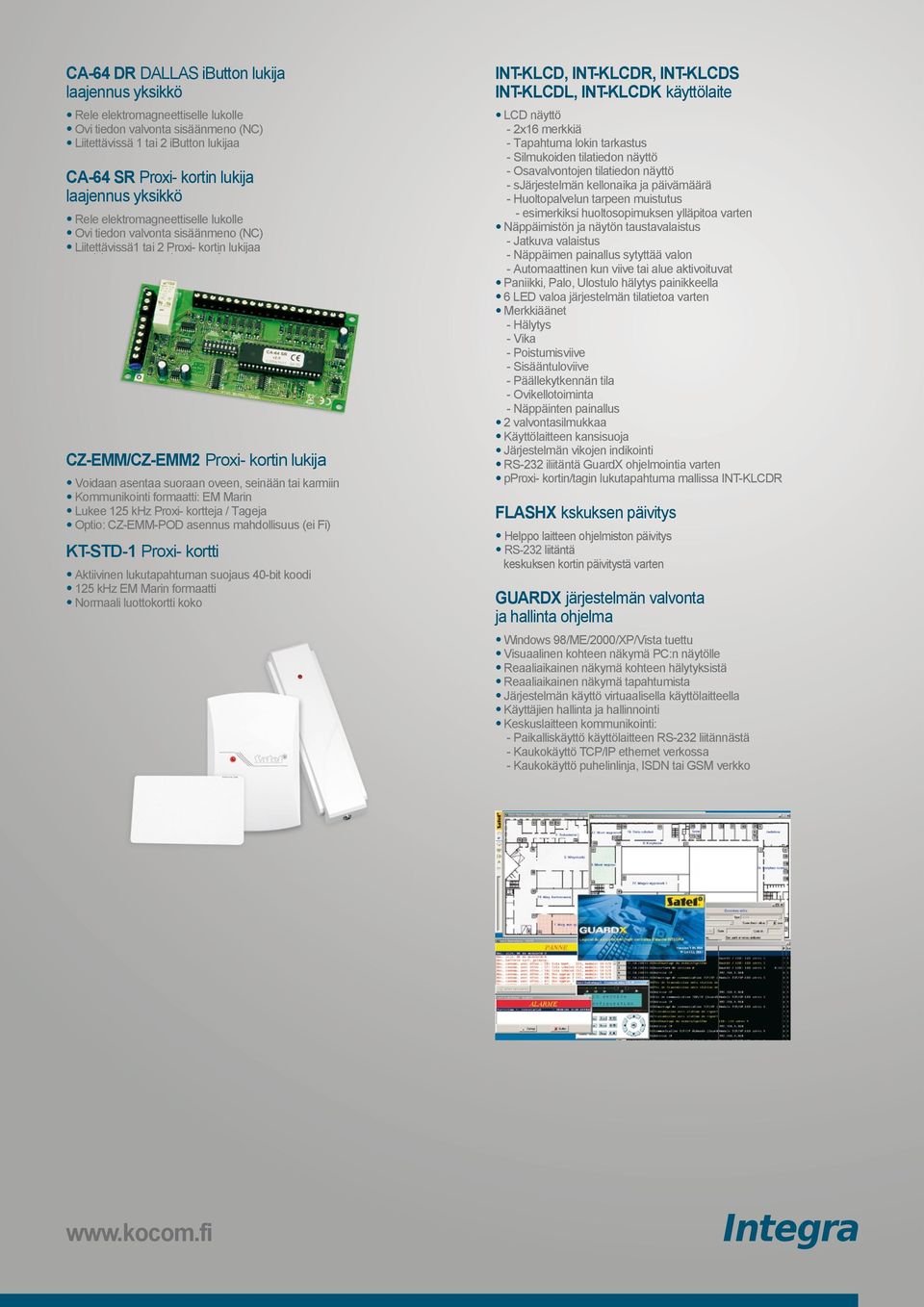

5 CA-64 DR DALLAS ibutton lukija laajennus yksikkö Rele elektromagneettiselle lukolle Ovi tiedon valvonta sisäänmeno (NC) Liitettävissä 1 tai 2 ibutton lukijaa CA-64 SR Proxi- kortin lukija laajennus yksikkö Rele elektromagneettiselle lukolle Ovi tiedon valvonta sisäänmeno (NC) Liitettävissä1 supports 1 tai or 2 Proxi- proximity kortin card lukijaareaders CZ-EMM/CZ-EMM2 Proxi- kortin lukija Voidaan asentaa suoraan oveen, seinään tai karmiin Kommunikointi formaatti: EM Marin Lukee 125 khz Proxi- kortteja / Tageja Optio: CZ-EMM-POD asennus mahdollisuus (ei Fi) KT-STD-1 Proxi- kortti Aktiivinen lukutapahtuman suojaus 40-bit koodi 125 khz EM Marin formaatti Normaali luottokortti koko INT-KLCD, INT-KLCDR, INT-KLCDS INT-KLCDL, INT-KLCDK käyttölaite LCD näyttö - 2x16 merkkiä - Tapahtuma lokin tarkastus - Silmukoiden tilatiedon näyttö - Osavalvontojen tilatiedon näyttö - sjärjestelmän kellonaika ja päivämäärä - Huoltopalvelun tarpeen muistutus - esimerkiksi huoltosopimuksen ylläpitoa varten Näppäimistön ja näytön taustavalaistus - Jatkuva valaistus - Näppäimen painallus sytyttää valon - Automaattinen kun viive tai alue aktivoituvat Paniikki, Palo, Ulostulo hälytys painikkeella 6 LED valoa järjestelmän tilatietoa varten Merkkiäänet - Hälytys - Vika - Poistumisviive - Sisääntuloviive - Päällekytkennän tila - Ovikellotoiminta - Näppäinten painallus 2 valvontasilmukkaa Käyttölaitteen kansisuoja Järjestelmän vikojen indikointi RS-232 iliitäntä GuardX ohjelmointia varten pproxi- kortin/tagin lukutapahtuma mallissa INT-KLCDR FLASHX kskuksen päivitys Helppo laitteen ohjelmiston päivitys RS-232 liitäntä keskuksen kortin päivitystä varten GUARDX järjestelmän valvonta ja hallinta ohjelma Windows 98/ME/2000/XP/Vista tuettu Visuaalinen kohteen näkymä PC:n näytölle Reaaliaikainen näkymä kohteen hälytyksistä Reaaliaikainen näkymä tapahtumista Järjestelmän käyttö virtuaalisella käyttölaitteella Käyttäjien hallinta ja hallinnointi Keskuslaitteen kommunikointi: - Paikalliskäyttö käyttölaitteen RS-232 liitännästä - Kaukokäyttö TCP/IP ethernet verkossa - Kaukokäyttö puhelinlinja, ISDN tai GSM verkko

6 INTEGRA S Osavalvonta-alueen käyttölaite Taustavalaistu - Jatkuva valaistus - Ajoittainen painettaessa painiketta - Automaattinen viiveen aikana tai päällekytkettäessä Paniikki, Palo, Ulostulo hälytys painikkeella 3 LED merkkivaloa laitteen tilatiedoille Merkkiäänet tapahtumille Rele ohjaamaan elektromagneettista lukkoa Oven tilatiedon sisäänmeno (NC) Käyttölaitteen kansisuoja DLOADX Windows 98/ME/2000/XP/Vista tuki Hälytinjärjestelmän ohjelmointi Visualisointityökalu: tilatieto, silmukat, ulostulot, moduulit ja kansisuojat Moduuleiden jännitteet, ajastimet, kansisuojat ja ilmaisimet Diagnostiikkatyökalu: keskusyksikölle ja laajennus yksiköille Tapahtuma muistin näyttö Järjestelmän käyttö virtuaali käyttölaitteella Keskusyksikön ohjelmointi: - Paikalliskäyttö RS-232 liitäntä keskuskortille - Kaukokäyttö TCP/IP verkossa - Kaukokäyttö GPRS - Kaukokäyttö puhelinlinja, ISDN tai GSM verkossa INT-SCR-BL Pro Sisäinen Proxi- kortin lukija 3 LED merkkivaloa tilatietoa varten Merkkiäänet Näppäimistön taustavalaistus - Jatkuva - Hetkellinen painettaessa painiketta - Automaattinen kytkennän tai viiveiden aikana Optinen kansisuojaus avattaessa tai siirrettäessä Rele ohjaus elektromagneettiselle lukolle Oven tilatiedon sisäänmeno Ovikellopainike Ulkooven toiminto www

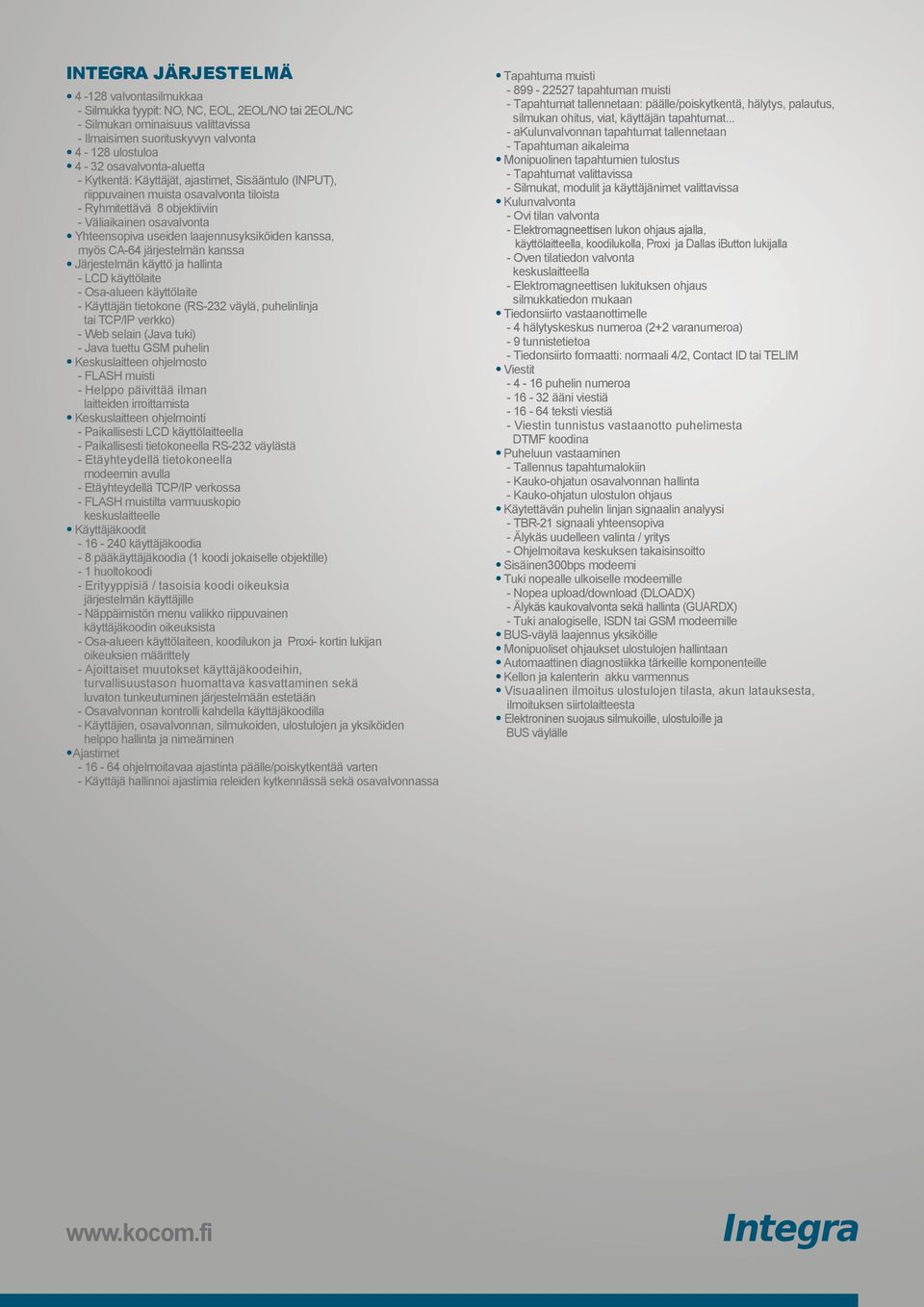

7 INTEGRA JÄRJESTELMÄ valvontasilmukkaa - Silmukka tyypit: NO, NC, EOL, 2EOL/NO tai 2EOL/NC - Silmukan ominaisuus valittavissa - Ilmaisimen suorituskyvyn valvonta ulostuloa 4-32 osavalvonta-aluetta - Kytkentä: Käyttäjät, ajastimet, Sisääntulo (INPUT), riippuvainen muista osavalvonta tiloista - Ryhmitettävä 8 objektiiviin - Väliaikainen osavalvonta Yhteensopiva useiden laajennusyksiköiden kanssa, myös CA-64 järjestelmän kanssa Järjestelmän käyttö ja hallinta - LCD käyttölaite - Osa-alueen käyttölaite - Käyttäjän tietokone (RS-232 väylä, puhelinlinja tai TCP/IP verkko) - Web selain (Java tuki) - Java tuettu GSM puhelin Keskuslaitteen ohjelmosto - FLASH muisti - Helppo päivittää ilman laitteiden irroittamista Keskuslaitteen ohjelmointi - Paikallisesti LCD käyttölaitteella - Paikallisesti tietokoneella RS-232 väylästä - Etäyhteydellä tietokoneella modeemin avulla - Etäyhteydellä TCP/IP verkossa - FLASH muistilta varmuuskopio keskuslaitteelle Käyttäjäkoodit käyttäjäkoodia - 8 pääkäyttäjäkoodia (1 koodi jokaiselle objektille) - 1 huoltokoodi - Erityyppisiä / tasoisia koodi oikeuksia järjestelmän käyttäjille - Näppäimistön menu valikko riippuvainen käyttäjäkoodin oikeuksista - Osa-alueen käyttölaiteen, koodilukon ja Proxi- kortin lukijan oikeuksien määrittely - Ajoittaiset muutokset käyttäjäkoodeihin, turvallisuustason huomattava kasvattaminen sekä luvaton tunkeutuminen järjestelmään estetään - Osavalvonnan kontrolli kahdella käyttäjäkoodilla - Käyttäjien, osavalvonnan, silmukoiden, ulostulojen ja yksiköiden helppo hallinta ja nimeäminen Ajastimet ohjelmoitavaa ajastinta päälle/poiskytkentää varten - Käyttäjä hallinnoi ajastimia releiden kytkennässä sekä osavalvonnassa Tapahtuma muisti tapahtuman muisti - Tapahtumat tallennetaan: päälle/poiskytkentä, hälytys, palautus, silmukan ohitus, viat, käyttäjän tapahtumat... - akulunvalvonnan tapahtumat tallennetaan - Tapahtuman aikaleima Monipuolinen tapahtumien tulostus - Tapahtumat valittavissa - Silmukat, modulit ja käyttäjänimet valittavissa Kulunvalvonta - Ovi tilan valvonta - Elektromagneettisen lukon ohjaus ajalla, käyttölaitteella, koodilukolla, Proxi ja Dallas ibutton lukijalla - Oven tilatiedon valvonta keskuslaitteella - Elektromagneettisen lukituksen ohjaus silmukkatiedon mukaan Tiedonsiirto vastaanottimelle - 4 hälytyskeskus numeroa (2+2 varanumeroa) - 9 tunnistetietoa - Tiedonsiirto formaatti: normaali 4/2, Contact ID tai TELIM Viestit puhelin numeroa ääni viestiä teksti viestiä - Viestin tunnistus vastaanotto puhelimesta DTMF koodina Puheluun vastaaminen - Tallennus tapahtumalokiin - Kauko-ohjatun osavalvonnan hallinta - Kauko-ohjatun ulostulon ohjaus Käytettävän puhelin linjan signaalin analyysi - TBR-21 signaali yhteensopiva - Älykäs uudelleen valinta / yritys - Ohjelmoitava keskuksen takaisinsoitto Sisäinen300bps modeemi Tuki nopealle ulkoiselle modeemille - Nopea upload/download (DLOADX) - Älykäs kaukovalvonta sekä hallinta (GUARDX) - Tuki analogiselle, ISDN tai GSM modeemille BUS-väylä laajennus yksiköille Monipuoliset ohjaukset ulostulojen hallintaan Automaattinen diagnostiikka tärkeille komponenteille Kellon ja kalenterin akku varmennus Visuaalinen ilmoitus ulostulojen tilasta, akun latauksesta, ilmoituksen siirtolaitteesta Elektroninen suojaus silmukoille, ulostuloille ja BUS väylälle

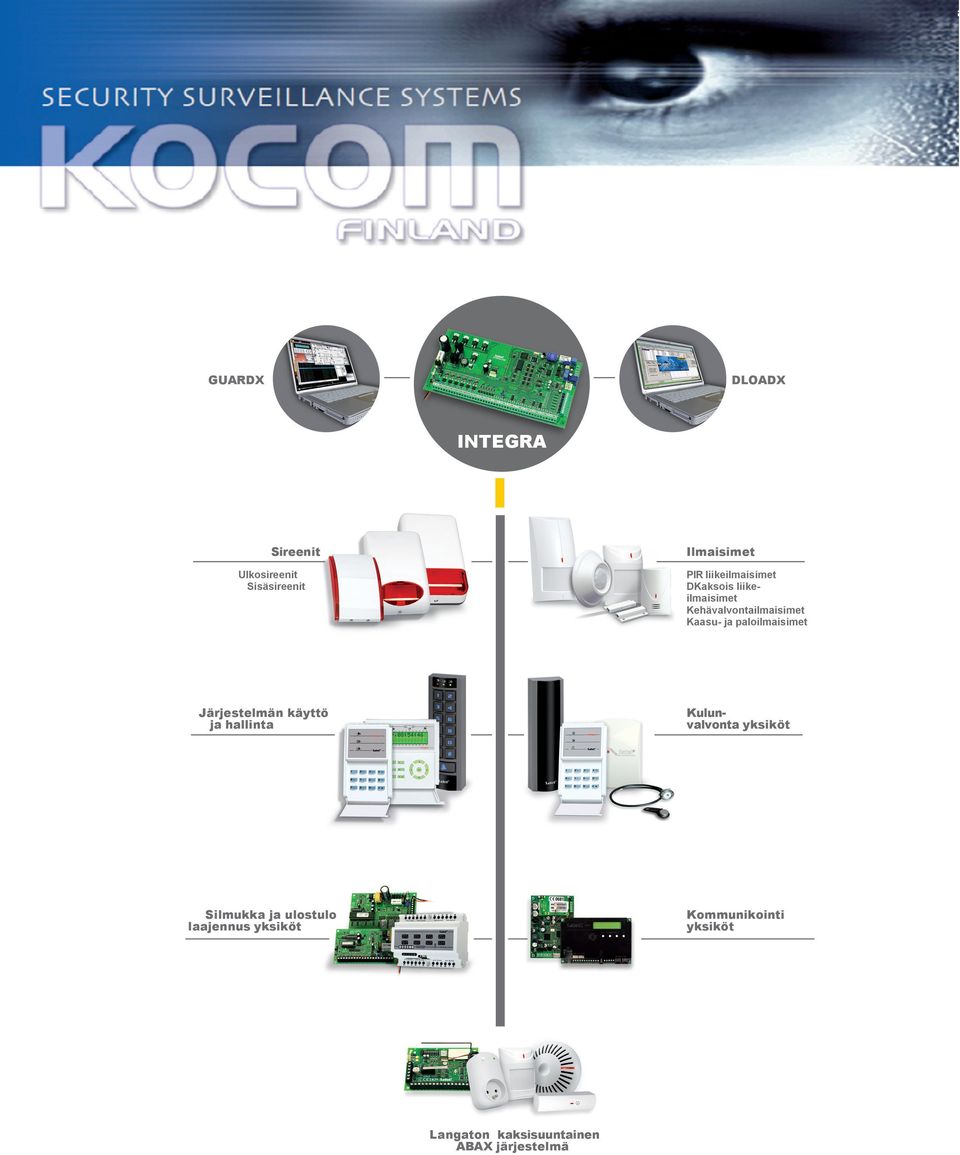

8 GUARDX DLOADX INTEGRA Ilmaisimet Sireenit Ulkosireenit Sisäsireenit PIR liikeilmaisimet DKaksois liikeilmaisimet Kehävalvontailmaisimet Kaasu- ja paloilmaisimet Järjestelmän käyttö ja hallinta Kulunvalvonta yksiköt Silmukka ja ulostulo laajennus yksiköt Kommunikointi yksiköt Langaton kaksisuuntainen ABAX järjestelmä
