Verkkodatalehti DFS60B-S4AK04096 DFS60 PULSSIANTURI

Transkriptio

1 Verkkodatalehti DFS60B-S4K04096 DFS60

2 B C D E F H I J K L M N O P Q R S T Esimerkkikuva Yksityiskohtaiset tekniset tiedot Suorituskyky Tilaustiedot Tyyppi Muita laiteversioita ja varusteita Pulssia kierrosta kohden Mittavaihe Mittavaihepoikkeama binääreillä asemamäärillä Tuotenumero DFS60B-S4K Sähköinen/pulssia kierrosta kohden ± 0,008 Virherajat ± 0,05 lustusaika Liitännät Tietoliikenneliitäntä 40 ms Tiedonsiirtoliitännän yksityiskohdat TTL 1) 1) 6 kanavaa, jos ei muuta kuvattu. Sähköiset tiedot Liitäntätyyppi Käyttövirta Tehonkulutus Käyttöjännitealue Kuormitusvirta Lähtötaajuus Referenssisignaali, lukumäärä 1 Referenssisignaali, sijainti Inkrementaalinen RS-422 Johto, 8-johtiminen, Yleinen, 1,5 m 40 m Lähtöjen oikosulkukestävyys 1) MTTFd: vaarallinen keskimääräinen vikaantumisaika 0,5 W (ilman kuormaa) 4,5 V... 5,5 V 30 m 600 khz 90, sähköinen, riippuvainen :n ja B:n pituudesta 300 vuotta (EN ISO ) 2) 1) Oikosulku toista kanavaa US tai GND vasten sallittu enintään 30 s. 2) Tässä on kysymyksessä vakiotuote, eikä mikään konedirektiivin mukainen turvakomponentti. Laskenta perustuu rakenneosien nimelliskuormitukseen, keskimääräiseen ympäristölämpötilaan 40 C, käyttötiheyteen 8760 h/a. Kaikkia elektronisia vikoja pidetään vaarallisina vikoina. Katso lisätietoja asiakirjasta nro Mekaaniset tiedot Mekaaninen rakenne kselin läpimitta kseli, keskiölaippa 10 mm x 19 mm 1) Huomioi oma lämpeneminen 3,3 K / min ¹ työskentelylämpötila-aluetta mitoitettaessa. 2 ENKOODERIT SICK Verkkodatalehti :21:28 Oikeus muutoksiin pidätetään

3 Paino Materiaali, laippa Materiaali, kotelo Käynnistysmomentti Käyttövääntömomentti Sallittu akselikuormitus radiaalisesti/aksiaalisesti 0,3 kg lumiini Painevalettua alumiinia 0,5 Ncm (+20 C) 0,3 Ncm (+20 C) 80 N (Säteissuuntainen) 40 N (Päittäissuuntainen) Pyörimisnopeus min ¹ 1) Roottorin hitausmomentti Laakerin käyttöikä Kulmakiihtyvyys 6,2 gcm² 3,6 x 10^10 kierrosta rad/s² 1) Huomioi oma lämpeneminen 3,3 K / min ¹ työskentelylämpötila-aluetta mitoitettaessa. Ympäristötiedot Sähkömagneettinen yhteensopivuus Kotelointiluokka Sallittu suhteellinen ilmankosteus Normien EN ja EN mukaan IP67, Kotelon puoleinen kaapelilähtö (Normin IEC mukaan) IP65, kselinpuoleinen (Normin IEC mukaan) 90 % (Optiikan kastuminen ei sallittua) Toimintalämpötila-alue 40 C C 1) 30 C C 2) Varastointilämpötila-alue 40 C C, Ilman pakkausta Iskunkestävyys 70 g, 6 ms (EN mukaan) Tärinänkestävyys 30 g, 10 Hz Hz (Normin EN mukaan) 1) Johdon kiinteällä asennuksella. 2) Johdon joustavalla asennuksella. Luokitukset ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ETIM 5.0 EC ETIM 6.0 EC UNSPSC :21:28 Verkkodatalehti Oikeus muutoksiin pidätetään ENKOODERIT SICK 3

4 B C D E F Mittapiirros (Mitat millimetreinä (mm)) Kiristyslaippa, johtoliitäntä Ø 36 (1.42) f8 Ø 10 (0.39) f Ø 0.05 B B C 9 (0.35) 18 (0.71) 19±0.3 (0.75) 10 (0.39) Ø (1.70) Yleistoleranssit DIN ISO 2768-mk mukaan 1 Johdon halkaisija = 5,6 mm +/- 0,2 mm taivutussäde = 30 mm Ø 60 (2.36) 3 x x M4 (6-deep) Ø 0.05 C Ø 48±0.05 (1.89) H I J K L M N O P Q R S T 4 ENKOODERIT SICK Verkkodatalehti :21:28 Oikeus muutoksiin pidätetään

5 PIN-kytkennät Cable, 8-wire View of M12 male device connector on encoder View of M23 male device connector on encoder PIN, 8-pin, M12 male connector PIN, 12-pin, M23 male connector Color of the wires for encoders with cable outlet TTL/HTL signal Sin/cos 1.0 V SS Explanation 1 6 Brown COS Signal wire 2 5 White COS+ Signal wire 3 1 Black B SIN Signal wire 4 8 Pink B SIN+ Signal wire 5 4 Yellow Z Z Signal wire 6 3 Violet Z Z Signal wire 7 10 Blue GND GND Ground connection of the encoder 8 12 Red +U S +U S Supply voltage (volt-free to housing) 9 n.c. n.c. Not assigned 2 n.c. n.c. Not assigned 11 n.c. n.c. Not assigned 7 1) 0-SET 1) n.c. Set zero pulse 1) Screen Screen Screen Screen Screen Screen connected to housing on encoder side. Connected to ground on control side. 1) For electrical interfaces only: M, U, V, W with 0-SET function on PIN 7 on M23 male connector. The 0-SET input is used to set the zero pulse on the current shaft position. If the 0-SET input is connected to U S for longer than 250 ms after it had previously been unassigned for at least 1,000 ms or had been connected to the GND, the current position of the shaft is assigned to the zero pulse signal Z. Kierrosluvun tarkastelu Kierrosluvun tarkastelu :21:28 Verkkodatalehti Oikeus muutoksiin pidätetään ENKOODERIT SICK 5

6 B C D E F Signaalilähdöt Signaalilähdöt Measuring step H I J K L M N O P Q R S T Cw, näkymä enkooderiakseliin suuntaan, vertaa mittapiirros Syöttöjännite Suositeltavat lisätarvikkeet Muita laiteversioita ja varusteita kselisovitus Lähtö 4,5 V... 5,5 V TTL 10 V V TTL 10 V V HTL Lyhyt kuvaus Tyyppi Tuotenumero Paljekytkin, akselin halkaisija 6 mm / 10 mm, akselin suurin siirtymä: säteen suunnassa +/- 0,25 mm, päittäissuunnassa +/- 0,4 mm, kulma +/- 4 ; suurin käyntinopeus r/min, C, suurin vääntömomentti 80 Ncm; materiaali: palje ruostumatonta terästä, kiristysnavat alumiinia Kaksoissilmukkakytkin, akselin halkaisija 6 mm / 10 mm, akselin suurin siirtymä: säteen suunnassa +/- 2,5 mm, päittäissuunnassa +/- 3 mm, kulma +/- 10 ; suurin käyntinopeus 3000 r/min, C, suurin vääntömomentti 1,5 Nm; materiaali: polyuretaani, laippa sinkittyä terästä Jousilevykytkin, akselin halkaisija 6 mm / 10 mm, akselin suurin siirtymä: säteen suunnassa +/- 0,3 mm, päittäissuunnassa +/- 0,4 mm, kulma +/- 2,5 ; suurin käyntinopeus r/min, C, suurin vääntömomentti 60 Ncm; materiaali: laippa alumiinia, kalvo lasikuituvahvistettua polyamidia ja kytkimen kara karkaistua terästä Porraskytkin, akselin halkaisija 6 mm / 10 mm, akselin suurin siirtymä: säteen suunnassa ± 0,3 mm, päittäissuunnassa ± 0,3 mm, kulma ± 3 ; suurin käyntinopeus r/min, C, suurin vääntömomentti 80 Ncm; materiaali: lasikuituvahvistettu polyamidi, navat alumiinia Kaksoissilmukkakytkin, akselin halkaisija 8 mm / 10 mm, akselin suurin siirtymä: säteen suunnassa +/- 2,5 mm, päittäissuunnassa +/- 3 mm, kulma +/- 10 ; suurin käyntinopeus 3000 r/min, C, suurin vääntömomentti 1,5 Nm; materiaali: polyuretaani, laippa sinkittyä terästä KUP-0610-B KUP-0610-D KUP-0610-F KUP-0610-S KUP-0810-D ENKOODERIT SICK Verkkodatalehti :21:28 Oikeus muutoksiin pidätetään

7 Lyhyt kuvaus Tyyppi Tuotenumero Porraskytkin, akselin halkaisija 8 mm / 10 mm, akselin suurin siirtymä: säteen suunnassa ± 0,3 mm, päittäissuunnassa ± 0,3 mm, kulma ± 3 ; suurin käyntinopeus r/min, C, suurin vääntömomentti 80 Ncm; materiaali: lasikuituvahvistettu polyamidi, navat alumiinia Paljekytkin, akselin halkaisija 10 mm / 10 mm, akselin suurin siirtymä: säteen suunnassa +/- 0,25 mm, päittäissuunnassa +/- 0,4 mm, kulma +/- 4 ; suurin käyntinopeus r/min, C, suurin vääntömomentti 80 Ncm; materiaali: palje ruostumatonta terästä, kiristysnavat alumiinia Kaksoissilmukkakytkin, akselin halkaisija 10 mm / 10 mm, akselin suurin siirtymä: säteen suunnassa +/- 2,5 mm, päittäissuunnassa +/- 3 mm, kulma +/- 10 ; suurin käyntinopeus 3000 r/min, C, suurin vääntömomentti 1,5 Nm; materiaali: polyuretaani, laippa sinkittyä terästä Jousilevykytkin, akselin halkaisija 10 mm / 10 mm, akselin suurin siirtymä: säteen suunnassa +/- 0,3 mm, päittäissuunnassa +/- 0,4 mm, kulma +/- 2,5 ; suurin käyntinopeus r/min, C, suurin vääntömomentti 60 Ncm; materiaali: laippa alumiinia, kalvo lasikuituvahvistettua polyamidia ja kytkimen kara karkaistua terästä Porraskytkin, akselin halkaisija 10 mm /010 mm, akselin suurin siirtymä: säteen suunnassa ± 0,3 mm, päittäissuunnassa ± 0,2 mm, kulma ± 3 ; suurin käyntinopeus r/min, C, suurin vääntömomentti 80 Ncm; materiaali: lasikuituvahvistettu polyamidi, navat alumiinia Paljekytkin, akselin halkaisija 10 mm / 12 mm, akselin suurin siirtymä: säteen suunnassa +/- 0,25 mm, päittäissuunnassa +/- 0,4 mm, kulma +/- 4 ; suurin käyntinopeus r/min, C, suurin vääntömomentti 80 Ncm; materiaali: palje ruostumatonta terästä, kiristysnavat alumiinia Kaksoissilmukkakytkin, akselin halkaisija 10 mm / 12 mm, akselin suurin siirtymä: säteen suunnassa +/- 2,5 mm, päittäissuunnassa +/- 3 mm, kulma +/- 10 ; suurin käyntinopeus 3000 r/min, C, suurin vääntömomentti 1,5 Nm; materiaali: polyuretaani, laippa sinkittyä terästä KUP-0810-S KUP-1010-B KUP-1010-D KUP-1010-F KUP-1010-S KUP-1012-B KUP-1012-D Kiinnityskulmat ja -levyt sennuskulma 36 mm keskitystapilla varustetulle enkooderille kiristyslaipan kanssa, sisältää kiinnityssarjan BEF-WF sennuskulma jousitettu, 36 mm keskitystapilliselle laipalle, toimintalämpötila-alue C, lumiini BEF-WF36F Laipat Laippasovitin, 36 mm keskitystapillisen kiristyslaipan sovitus 50 mm servolaipalle, alumiini, sisältäen 3 uppokantaruuvia M4 x 10, lumiini, sisältää 3 uppokantaruuvia M4 x 10 Laippasovitin, 36 mm keskitystapillisen kiristyslaipan sovitus 60 mm nelikulmaiselle asennuslevylle, alumiini, sisältäen 3 uppokantaruuvia M4 x 8, lumiini, sisältää 3 uppokantaruuvia M4 x 8 Laippasovitin, 36 mm keskitystapillisen kiristyslaipan sovitus iskunvaimentimella varustetulle 58 mm nelikulmaiselle asennuslevylle, alumiini, lumiini BEF-F BEF-F REC BEF-F RS Laippasovitin, 36 mm keskitystapillisen kiristyslaipan sovitus 63 mm nelikulmaiselle asennuslevylle, alumiini, sisältäen 3 uppokantaruuvia M4 x 10, lumiini, sisältää 3 uppokantaruuvia M4 x 10 Laippasovitin, 36 mm keskitystapillisen kiristyslaipan sovitus 60 mm keskitystapilliselle 100 mm servolaipalle, alumiini, lumiini BEF-F REC BEF-F :21:28 Verkkodatalehti Oikeus muutoksiin pidätetään ENKOODERIT SICK 7

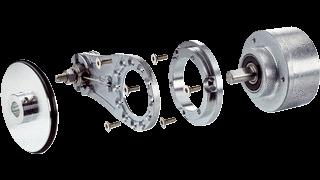

8 B C D E F Muut asennustarvikkeet Lyhyt kuvaus Tyyppi Tuotenumero lumiininen mittauspyörä O-renkaalla (NBR70) umpiakselille 10 mm, kehä 200 mm BEF-MR010020R lumiininen mittauspyörä O-renkaalla (NBR70) umpiakselille 10 mm, kehä 300 mm BEF-MR010030R Mittauspyörä O-renkaalla (NBR70) umpiakselille 10 mm, kehä 500 mm BEF-MR010050R lumiininen mittauspyörä ristirihlauspinnalla umpiakselille 10 mm, kehä 200 mm BEF-MR10200K lumiininen mittauspyörä sileällä polyuretaanipinnalla umpiakselille 10 mm, kehä 200 mm lumiininen mittauspyörä uritetulla polyuretaanipinnalla umpiakselille 10 mm, kehä 200 mm lumiininen mittauspyörä nypytetyllä polyuretaanipinnalla umpiakselille 10 mm, kehä 200 mm BEF-MR10200P BEF-MR10200PG BEF-MR10200PN lumiininen mittauspyörä ristirihlauspinnalla umpiakselille 10 mm, kehä 500 mm BEF-MR10500K H I J K L M N O P Q R S T Pistoliittimet ja johdot lumiininen mittauspyörä sileällä polyuretaanipinnalla umpiakselille 10 mm, kehä 500 mm lumiininen mittauspyörä uritetulla polyuretaanipinnalla umpiakselille 10 mm, kehä 500 mm lumiininen mittauspyörä nypytetyllä polyuretaanipinnalla umpiakselille 10 mm, kehä 500 mm Modulaarinen SICK-mittauspyöräjärjestelmä puristuslaippaenkooderille, mekaaninen design S4 (umpiakseli 10 x 19 mm), esim. DFS60-S4 Laippasovitin (koon 60 kiristyslaippaenkooderin sovitukseen laakeripukkiin, jonka tuotenumero on ) Laakeripukki servo- ja kiristyslaippaenkooderille. Heavy Duty -laakeripukki kestää erittäin suuret radiaaliset ja aksiaaliset akselikuormitukset. Erityisesti käytettäessä hihnapyöriä, ketjupyöriä, kitkapyöriä. Pää : urosliitin, M12, 8-napainen, suora, -koodattu Pää B: - Johto: inkrementaalinen, suojattu Pää : urosliitin, M23, 12-napainen, suora Pää B: - Johto: HIPERFCE, SSI, inkrementaalinen, suojattu Pää : naarasliitin, JST, 8-napainen, suora Pää B: avoin johdonpää Johto: inkrementaalinen, SSI, PUR, halogeeniton, suojattu, 5 m BEF-MR10500P BEF-MR10500PG BEF-MR10500PN BEF-MRS-10-U BEF-F BEF-F-LB STE-1208-G STE-2312-G STE-2312-GX DOL-0J08-G05M ENKOODERIT SICK Verkkodatalehti :21:28 Oikeus muutoksiin pidätetään

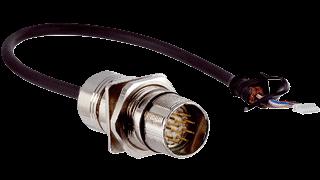

9 Lyhyt kuvaus Tyyppi Tuotenumero Pää : naarasliitin, JST, 8-napainen, suora Pää B: avoin johdonpää Johto: inkrementaalinen, SSI, PUR, halogeeniton, suojattu, 0,5 m Pää : naarasliitin, JST, 8-napainen, suora Pää B: avoin johdonpää Johto: inkrementaalinen, SSI, PUR, halogeeniton, suojattu, 10 m Pää : naarasliitin, JST, 8-napainen, suora Pää B: avoin johdonpää Johto: SSI, inkrementaalinen, PUR, halogeeniton, suojattu, 1,5 m Pää : naarasliitin, JST, 8-napainen, suora Pää B: avoin johdonpää Johto: SSI, inkrementaalinen, PUR, halogeeniton, suojattu, 3 m Pää : naarasliitin, JST, 8-napainen, suora Pää B: urosliitin, M23, 12-napainen, suora Johto: inkrementaalinen, PUR, halogeeniton, suojattu, 1 m Pää : naarasliitin, JST, 8-napainen, suora Pää B: urosliitin, M23, 12-napainen, suora Johto: inkrementaalinen, PUR, halogeeniton, suojattu, 2 m Pää : naarasliitin, JST, 8-napainen, suora Pää B: urosliitin, M23, 12-napainen, suora Johto: inkrementaalinen, PUR, halogeeniton, suojattu, 0,35 m DOL-0J08-G0M DOL-0J08-G10M DOL-0J08-G1M DOL-0J08-G3M STL-2312-G01M STL-2312-G02M STL-2312-GM :21:28 Verkkodatalehti Oikeus muutoksiin pidätetään ENKOODERIT SICK 9
