Verkkodatalehti. DBS60E-S4AA00500 DBS60 Core PULSSIANTURI

Transkriptio

1 Verkkodatalehti DBS60E-S4AA00500 DBS60 Core

2 A B C D E F Esimerkkikuva Tilaustiedot Tyyppi Tuotenumero DBS60E-S4AA Muita laiteversioita ja varusteita H I J K L M N O P Q R S T Yksityiskohtaiset tekniset tiedot Suorituskyky Pulssia kierrosta kohden 500 Mittavaihe Mittavaihepoikkeama 90 sähköinen/pulssia kierrosta kohden ± 18 / pulssia kierrosta kohden Virherajat Mittayksikköpoikkeama x 3 Tunnusteluaste 0,5 ± 5% Alustusaika < 5 ms 1) 1) Tämän ajan jälkeen voidaan lukea voimassa olevat signaalit. Liitännät Tietoliikenneliitäntä Inkrementaalinen Tiedonsiirtoliitännän yksityiskohdat TTL / RS-422 1) 1) 6 kanavaa, jos ei muuta kuvattu. Sähköiset tiedot Liitäntätyyppi Käyttövirta Kuormitusvirta Lähtötaajuus 300 khz 1) Referenssisignaali, lukumäärä 1 Referenssisignaali, sijainti Napaisuussuoja Urosliitin, M23, 12-napainen, Säteissuuntainen 50 ma (ilman kuormaa) 30 ma, kanavaa kohden 90, sähköinen, riippuvainen A:n ja B:n pituudesta 1) Enintään 450 khz tilauksesta. 2) Oikosulku toista kanavaa tai maadoitusta (GND) vasten sallittu enintään 60 s. Ei oikosulkusuojaa jännitettä US vasten. 3) Tässä on kysymyksessä vakiotuote, eikä mikään konedirektiivin mukainen turvakomponentti. Laskenta perustuu rakenneosien nimelliskuormitukseen, keskimääräiseen ympäristölämpötilaan 40 C, käyttötiheyteen 8760 h/a. Kaikkia elektronisia vikoja pidetään vaarallisina vikoina. Katso lisätietoja asiakirjasta nro ENKOODERIT SICK Verkkodatalehti :57:43 Oikeus muutoksiin pidätetään

3 Lähtöjen oikosulkukestävyys 2) MTTFd: vaarallinen keskimääräinen vikaantumisaika 500 vuotta (EN ISO ) 3) 1) Enintään 450 khz tilauksesta. 2) Oikosulku toista kanavaa tai maadoitusta (GND) vasten sallittu enintään 60 s. Ei oikosulkusuojaa jännitettä US vasten. 3) Tässä on kysymyksessä vakiotuote, eikä mikään konedirektiivin mukainen turvakomponentti. Laskenta perustuu rakenneosien nimelliskuormitukseen, keskimääräiseen ympäristölämpötilaan 40 C, käyttötiheyteen 8760 h/a. Kaikkia elektronisia vikoja pidetään vaarallisina vikoina. Katso lisätietoja asiakirjasta nro Mekaaniset tiedot Mekaaninen rakenne Akseli, keskiölaippa Akselin läpimitta 10 mm x 19 mm 1) Laippatyyppi/momenttituki Laippa 3 x M3 ja 3 x M4 Paino 0,3 kg 2) Materiaali, akseli Materiaali, laippa Materiaali, kotelo Käynnistysmomentti Käyttövääntömomentti Sallittu akselikuormitus radiaalisesti/aksiaalisesti Ruostumaton teräs Alumiini Alumiini 1,2 Ncm (+20 C) 1,1 Ncm (+20 C) 100 N (Säteissuuntainen) 3) 50 N (Päittäissuuntainen) 3) Pyörimisnopeus min ¹ 4) Maksimaalinen käyttökierrosluku min ¹ 5) Roottorin hitausmomentti Laakerin käyttöikä Kulmakiihtyvyys 33 gcm² 3,6 x 10^9 kierrosta rad/s² 1) Muita pyynnöstä. 2) Viitaten anturiin, joissa on pistokeliitäntä tai johto pistokeliitännällä. 3) Korkeammat arvot mahdollisia, lyhentävät laakerin käyttöikää. 4) Huomioi oma lämpeneminen 3,2 K per 1000 kierrosta/min toimintalämpötila-aluetta mitoitettaessa. 5) Maksimi nopeus, joka ei johda anturin mekaaniseen vaurioitumiseen. Vaikutukset käyttöikään ja signaalin laatuun ovat mahdollisia. Huomioi maksimaalinen lähtötaajuus. Ympäristötiedot Sähkömagneettinen yhteensopivuus Normien EN ja EN mukaan Kotelointiluokka IP67, Kotelonpuoleinen (Normin IEC mukaan) 1) Sallittu suhteellinen ilmankosteus IP65, Akselinpuoleinen (Normin IEC mukaan) 90 % (Optiikan kastuminen ei sallittua) Toimintalämpötila-alue 20 C C 2) Varastointilämpötila-alue Iskunkestävyys Tärinänkestävyys 40 C C, Ilman pakkausta 250 g, 3 ms (EN mukaan) 30 g, 10 Hz Hz (Normin EN mukaan) 1) Vastapistoke asennettuna. 2) Nämä arvot viittaavat kaikkiin mekaanisiin rakenteisiin suositeltavat lisätarvikeosat mukaan lukien, jos ei muuta mainittu. Luokitukset ECl@ss :57:43 Verkkodatalehti Oikeus muutoksiin pidätetään ENKOODERIT SICK 3

4 A B C D E F H I J K L M N O P Q R S T ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ETIM 5.0 ETIM 6.0 EC EC UNSPSC Mittapiirros (Mitat millimetreinä (mm)) Akseli Ø 10 mm, puristuslaippa, pistokeliitäntä 28.3 (1.11) M23 Ø 36 f8 Ø 10 f Nollapulssin merkintä kotelossa 2 Nollapulssin merkintä laipassa 3 Syvyys 4 Toleranssi, urosliitin reikäkuvaan 19 ±0.3 (0.75 ±0.01) 9 (0.35) 13 (0.51) 18 (0.71) 22 (0.87) 10 (0.39) M (1.75) 2 (0.08) 13 (0.51) 31.4 (1.24) Ø 58 (2.28) 3 4 ±3 3 x M4 3 x (0.24) Ø 48 ±0.05 (1.89 ±0.01) 20 3 x M3 3 x (0.24) 4 ENKOODERIT SICK Verkkodatalehti :57:43 3 Oikeus muutoksiin pidätetään

5 PIN-kytkennät Näkymä laitepistokkeeseen M12 / M23 johdolla / kotelo Johdinten väri (johtoliitäntä) Urosliitin M12, 8-napainen Urosliitin M23, 12-napainen Selite Ruskea 1 6 A- Signaalijohdin Valkoinen 2 5 A Signaalijohdin Musta 3 1 B- Signaalijohdin Roosa 4 8 B Signaalijohdin Keltainen 5 4 Z- Signaalijohdin Liila 6 3 Z Signaalijohdin Sininen 7 10 GND Maadoitusliitäntä Punainen U s Syöttöjännite Ei kytketty Ei kytketty Ei kytketty Ei kytketty Ei kytketty Ei kytketty Ei kytketty Ei kytketty Suojaus Suojaus Suojaus Suojaus Suojaus yhdistettä enkooderikoteloon Kierrosluvun tarkastelu Pulses per revolution Speed N [min -1 ] :57:43 Verkkodatalehti Oikeus muutoksiin pidätetään ENKOODERIT SICK 5

6 A B C D E F Signaalilähdöt Signaalilähdöt sähköliitännöille TTL ja HTL H I J K L M N O P Q R S T Cw tarkasteltuna enkooderiakselille suuntaan "A", vertaa mittapiirros. Syöttöjännite Suositeltavat lisätarvikkeet Muita laiteversioita ja varusteita Akselisovitus Lähtö 4,5 V... 5,5 V TTL 10 V V TTL 10 V V HTL 4,5 V V TTL/HTL universal 4,5 V V TTL Lyhyt kuvaus Tyyppi Tuotenumero Paljekytkin, akselin halkaisija 6 mm / 10 mm, akselin suurin siirtymä: säteen suunnassa +/- 0,25 mm, päittäissuunnassa +/- 0,4 mm, kulma +/- 4 ; suurin käyntinopeus r/min, C, suurin vääntömomentti 80 Ncm; materiaali: palje ruostumatonta terästä, kiristysnavat alumiinia Kaksoissilmukkakytkin, akselin halkaisija 6 mm / 10 mm, akselin suurin siirtymä: säteen suunnassa +/- 2,5 mm, päittäissuunnassa +/- 3 mm, kulma +/- 10 ; suurin käyntinopeus 3000 r/min, C, suurin vääntömomentti 1,5 Nm; materiaali: polyuretaani, laippa sinkittyä terästä Jousilevykytkin, akselin halkaisija 6 mm / 10 mm, akselin suurin siirtymä: säteen suunnassa +/- 0,3 mm, päittäissuunnassa +/- 0,4 mm, kulma +/- 2,5 ; suurin käyntinopeus r/min, C, suurin vääntömomentti 60 Ncm; materiaali: laippa alumiinia, kalvo lasikuituvahvistettua polyamidia ja kytkimen kara karkaistua terästä KUP-0610-B KUP-0610-D KUP-0610-F ENKOODERIT SICK Verkkodatalehti :57:43 Oikeus muutoksiin pidätetään

7 Lyhyt kuvaus Tyyppi Tuotenumero Porraskytkin, akselin halkaisija 6 mm / 10 mm, akselin suurin siirtymä: säteen suunnassa ± 0,3 mm, päittäissuunnassa ± 0,3 mm, kulma ± 3 ; suurin käyntinopeus r/min, C, suurin vääntömomentti 80 Ncm; materiaali: lasikuituvahvistettu polyamidi, navat alumiinia Kaksoissilmukkakytkin, akselin halkaisija 8 mm / 10 mm, akselin suurin siirtymä: säteen suunnassa +/- 2,5 mm, päittäissuunnassa +/- 3 mm, kulma +/- 10 ; suurin käyntinopeus 3000 r/min, C, suurin vääntömomentti 1,5 Nm; materiaali: polyuretaani, laippa sinkittyä terästä Porraskytkin, akselin halkaisija 8 mm / 10 mm, akselin suurin siirtymä: säteen suunnassa ± 0,3 mm, päittäissuunnassa ± 0,3 mm, kulma ± 3 ; suurin käyntinopeus r/min, C, suurin vääntömomentti 80 Ncm; materiaali: lasikuituvahvistettu polyamidi, navat alumiinia Paljekytkin, akselin halkaisija 10 mm / 10 mm, akselin suurin siirtymä: säteen suunnassa +/- 0,25 mm, päittäissuunnassa +/- 0,4 mm, kulma +/- 4 ; suurin käyntinopeus r/min, C, suurin vääntömomentti 80 Ncm; materiaali: palje ruostumatonta terästä, kiristysnavat alumiinia Kaksoissilmukkakytkin, akselin halkaisija 10 mm / 10 mm, akselin suurin siirtymä: säteen suunnassa +/- 2,5 mm, päittäissuunnassa +/- 3 mm, kulma +/- 10 ; suurin käyntinopeus 3000 r/min, C, suurin vääntömomentti 1,5 Nm; materiaali: polyuretaani, laippa sinkittyä terästä Jousilevykytkin, akselin halkaisija 10 mm / 10 mm, akselin suurin siirtymä: säteen suunnassa +/- 0,3 mm, päittäissuunnassa +/- 0,4 mm, kulma +/- 2,5 ; suurin käyntinopeus r/min, C, suurin vääntömomentti 60 Ncm; materiaali: laippa alumiinia, kalvo lasikuituvahvistettua polyamidia ja kytkimen kara karkaistua terästä Porraskytkin, akselin halkaisija 10 mm /010 mm, akselin suurin siirtymä: säteen suunnassa ± 0,3 mm, päittäissuunnassa ± 0,2 mm, kulma ± 3 ; suurin käyntinopeus r/min, C, suurin vääntömomentti 80 Ncm; materiaali: lasikuituvahvistettu polyamidi, navat alumiinia Jousilevykytkin, akselin halkaisija 10 mm / 10 mm, akselin suurin siirtymä: säteen suunnassa +/- 0,3 mm, päittäissuunnassa +/- 0,4 mm, kulma +/- 2,5 ; suurin käyntinopeus r/min, C, suurin vääntömomentti 60 Ncm; materiaali: laippa alumiinia, kalvo lasikuituvahvistettua polyamidia ja kytkimen kara karkaistua terästä Paljekytkin, akselin halkaisija 10 mm / 12 mm, akselin suurin siirtymä: säteen suunnassa +/- 0,25 mm, päittäissuunnassa +/- 0,4 mm, kulma +/- 4 ; suurin käyntinopeus r/min, C, suurin vääntömomentti 80 Ncm; materiaali: palje ruostumatonta terästä, kiristysnavat alumiinia KUP-0610-S KUP-0810-D KUP-0810-S KUP-1010-B KUP-1010-D KUP-1010-F KUP-1010-S KUP-1010-W KUP-1012-B Kiinnityskulmat ja -levyt Asennuskulma 36 mm keskitystapilla varustetulle enkooderille kiristyslaipan kanssa, sisältää kiinnityssarjan BEF-WF Asennuskulma jousitettu, 36 mm keskitystapilliselle laipalle, toimintalämpötila-alue C, Alumiini BEF-WF36F Laipat Laippasovitin, 36 mm keskitystapillisen kiristyslaipan sovitus 50 mm servolaipalle, alumiini, sisältäen 3 uppokantaruuvia M4 x 10, Alumiini, sisältää 3 uppokantaruuvia M4 x 10 Laippasovitin, 36 mm keskitystapillisen kiristyslaipan sovitus 60 mm nelikulmaiselle asennuslevylle, alumiini, sisältäen 3 uppokantaruuvia M4 x 8, Alumiini, sisältää 3 uppokantaruuvia M4 x 8 Laippasovitin, 36 mm keskitystapillisen kiristyslaipan sovitus iskunvaimentimella varustetulle 58 mm nelikulmaiselle asennuslevylle, alumiini, Alumiini BEF-FA BEF-FA REC BEF-FA RSA :57:43 Verkkodatalehti Oikeus muutoksiin pidätetään ENKOODERIT SICK 7

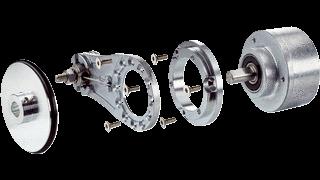

8 A B C D E F H I J K L M N O P Q R S T Muut asennustarvikkeet Lyhyt kuvaus Tyyppi Tuotenumero Laippasovitin, 36 mm keskitystapillisen kiristyslaipan sovitus 63 mm nelikulmaiselle asennuslevylle, alumiini, sisältäen 3 uppokantaruuvia M4 x 10, Alumiini, sisältää 3 uppokantaruuvia M4 x 10 Laippasovitin, 36 mm keskitystapillisen kiristyslaipan sovitus 60 mm keskitystapilliselle 100 mm servolaipalle, alumiini, Alumiini BEF-FA REC BEF-FA Alumiininen mittauspyörä O-renkaalla (NBR70) umpiakselille 10 mm, kehä 200 mm BEF-MR010020R Alumiininen mittauspyörä O-renkaalla (NBR70) umpiakselille 10 mm, kehä 300 mm BEF-MR010030R Mittauspyörä O-renkaalla (NBR70) umpiakselille 10 mm, kehä 500 mm BEF-MR010050R Alumiininen mittauspyörä ristirihlauspinnalla umpiakselille 10 mm, kehä 200 mm BEF-MR10200AK Alumiininen mittauspyörä sileällä polyuretaanipinnalla umpiakselille 10 mm, kehä 200 mm Alumiininen mittauspyörä uritetulla polyuretaanipinnalla umpiakselille 10 mm, kehä 200 mm Alumiininen mittauspyörä nypytetyllä polyuretaanipinnalla umpiakselille 10 mm, kehä 200 mm BEF-MR10200AP BEF-MR10200APG BEF-MR10200APN Alumiininen mittauspyörä ristirihlauspinnalla umpiakselille 10 mm, kehä 500 mm BEF-MR10500AK Alumiininen mittauspyörä sileällä polyuretaanipinnalla umpiakselille 10 mm, kehä 500 mm Alumiininen mittauspyörä uritetulla polyuretaanipinnalla umpiakselille 10 mm, kehä 500 mm Alumiininen mittauspyörä nypytetyllä polyuretaanipinnalla umpiakselille 10 mm, kehä 500 mm BEF-MR10500AP BEF-MR10500APG BEF-MR10500APN O-rengas mittauspyörille (kehä 200 mm) BEF-OR O-rengas mittauspyörille (kehä 300 mm) BEF-OR O-rengas mittauspyörille (kehä 500 mm) BEF-OR Modulaarinen SICK-mittauspyöräjärjestelmä puristuslaippaenkooderille, mekaaninen design S4 (umpiakseli 10 x 19 mm), esim. DFS60-S4 Laippasovitin (koon 60 kiristyslaippaenkooderin sovitukseen laakeripukkiin, jonka tuotenumero on ) Laakeripukki servo- ja kiristyslaippaenkooderille. Heavy Duty -laakeripukki kestää erittäin suuret radiaaliset ja aksiaaliset akselikuormitukset. Erityisesti käytettäessä hihnapyöriä, ketjupyöriä, kitkapyöriä. Asennussarja servolaippa-enkooderin asennukseen laakeripukille, 1 porraskytkin SKPS /06 1 kuusiokoloavain avainväli 1,5 DIN 911, 3 kiinnitysepäkesko BEMN ruuvit M4 x 10 DIN 912,1 kuusiokoloavain avainväli 3 DIN 911, 1 porraskytkin SKPS /06 1 kuusiokoloavain SW1,5 DIN 911, 3 kiinnitysepäkesko BEMN ruuvit M4 x 10 DIN 912,1 kuusioavain SW3 DIN 911 BEF-MRS-10-U BEF-FA BEF-FA-LB BEF-MK-LB ENKOODERIT SICK Verkkodatalehti :57:43 Oikeus muutoksiin pidätetään

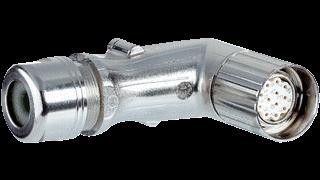

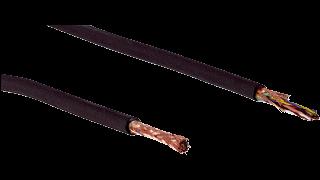

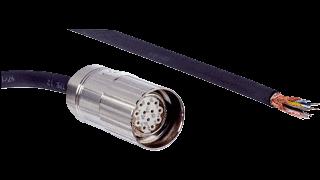

9 Pistoliittimet ja johdot Lyhyt kuvaus Tyyppi Tuotenumero Pää B: - Johto: HIPERFACE, SSI, inkrementaalinen, suojattu Pää A: naarasliitin, M23, 12-napainen, kulma Pää B: - Johto: HIPERFACE, SSI, inkrementaalinen, suojattu Pää A: Johto Johto: SSI, PUR, halogeeniton, suojattu Pää A: Johto Johto: SSI, PUR, suojattu Pää A: Johto Johto: SSI, PUR, halogeeniton, suojattu Pää A: Johto Johto: SSI, TTL, HTL, PUR, halogeeniton, suojattu Johto: inkrementaalinen, PUR, suojattu, 2 m Johto: inkrementaalinen, PUR, suojattu, 7 m Johto: inkrementaalinen, PUR, suojattu, 10 m Johto: inkrementaalinen, PUR, suojattu, 15 m Johto: inkrementaalinen, PUR, suojattu, 20 m Johto: inkrementaalinen, PUR, suojattu, 25 m Johto: inkrementaalinen, PUR, suojattu, 30 m DOS-2312-G DOS-2312-W LTG-2308-MWENC LTG-2411-MW LTG-2512-MW LTG-2612-MW DOL-2312-G02MLA DOL-2312-G07MLA DOL-2312-G10MLA DOL-2312-G15MLA DOL-2312-G20MLA DOL-2312-G25MLA DOL-2312-G30MLA :57:43 Verkkodatalehti Oikeus muutoksiin pidätetään ENKOODERIT SICK 9
