1 Verkkodatalehti DFS60S-S1O01024 DFS60S Pro

2 D E F Esimerkkikuva Tilaustiedot Tyyppi Tuotenumero DFS60S-S1O Muita laiteversioita ja varusteita H I J K L M N O P Q R S T Yksityiskohtaiset tekniset tiedot Turvatekniset ominaisuudet Turvallisuuden eheyden taso SIL2 (IE 61508), SILL2 (IE 62061) 1) Kategoria 3 (EN ISO 13849) Testinopeus Maksimi vaateiden taajuus Ei tarpeen Jatkuva (nalogisignaalit) Suoritustaso PL d (EN ISO 13849) 1) PFH D : vaaraa aiheuttavan toimintahäiriön todennäköisyys/h -8 2) 1,7 x 10 T M (toiminta-aika) 20 vuotta (EN ISO 13849) Turvamittayksikkö Turvatarkkuus ± 0,09 0,09, neliöintivalvonta 1) Käänny oman koneesi/laitteistosi mitoituksen yksityiskohtaisten tietojen saamiseksi vastuussa olevan SIK-edustajan puoleen. 2) nnetut arvot viittaavat 99 % diagnoosikattavuusasteeseen, joka ulkoisella käyttöjärjestelmällä täytyy saavuttaa ja 95 toimintalämpötilaan. Suorituskyky Sini-/kosini-jaksot kierrosta kohden Mittavaihe 0,3, sini-/kosini-signaalit interpolaation yhteydessä esim. 12 bitillä 1) lustusaika 50 ms 2) Integraalinen epälineaarisuus Differentiaalinen epälineaarisuus ± 7 Referenssisignaali, lukumäärä 1 Referenssisignaali, sijainti 1) Ei turvallisuuteen liittyvä. 2) Tämän ajan jälkeen voidaan lukea voimassa olevat signaalit. Typ. ± 45 (kuormituksesta vapautetulla momenttituella) 90, sähköinen, riippuvainen sinin ja kosinin pituudesta 2 ENKOODERIT SIK Verkkodatalehti :03:51 Oikeus muutoksiin pidätetään

3 Sähköiset tiedot Liitäntätyyppi Urosliitin M12, 8-napainenurosliitin, M12, 8-napainen, Säteissuuntainen Maksimi lähtötaajuus 153,6 khz Kuormavastus 120 Ω Maks. tehonkulutus ilman kuormaa 0,7 W Tehonkulutus Ilman kuormaa Napaisuussuoja Suojausluokka III (DIN EN mukaan) Likaisuusaste 2 Oikosulkusuojattu 1) 1) Oikosulku toista kanavaa tai maadoitusta (GND) vasten sallittu enintään 30 s.. Jännitteellä US 12 V lisäksi oikosulku jännitettä U S vasten sallittu enintään 30 s. Mekaaniset tiedot Mekaaninen rakenne kselin läpimitta kselin pituus Materiaali, akseli Materiaali, laippa Materiaali, kotelo kseli, servolaippa 6 mm 10 mm Ruostumaton teräs lumiini Painevalettua alumiinia Paino N. 0,3 kg 1) Käynnistysmomentti Käyttövääntömomentti Sallittu akselikuormitus Maks. kulmakiihtyvyys 0,5 Ncm (Lämpötilassa 20 ) 0,3 Ncm (Lämpötilassa 20 ) 80 N (Säteissuuntainen) 40 N (Päittäissuuntainen) rad/s² Pyörimisnopeus min ¹ 2) Roottorin hitausmomentti 8 gcm² Laakerin käyttöikä 3,6 x 10^9 kierrosta 3) 1) Viitaten anturiin, joissa on pistokeliitäntä. 2) Huomioi oma lämpeneminen 3,0 K/1.000 min ¹ mittauspisteen toimintalämpötilalla, toimintalämpötila-aluetta mitoitettaessa. 3) Maksimi kierrosluvulla ja lämpötilalla. Ympäristötiedot Sähkömagneettinen yhteensopivuus EN , EN ja IE mukaan Kotelointiluokka IP65 (Normin IE mukaan) 1) Sallittu suhteellinen ilmankosteus 90 %, Kondensaatio ei sallittua Toimintalämpötila-alue ) Varastointilämpötila-alue , Ilman pakkausta Iskunkestävyys 100 g, 6 ms (EN mukaan) 3) 1) Pistokeliitäntä vastapistoke asennettuna vähintään IP65. 2) Huomioi oma lämpeneminen 3,0 K/1.000 min ¹ mittauspisteen toimintalämpötilalla, toimintalämpötila-aluetta mitoitettaessa. 3) Tarkastettu käytössä vektoripituuden valvonnan kanssa. 4) Tarkastettu käytössä vektoripituuden valvonnan kanssa. Sisältää vastapistokkeen :03:51 Verkkodatalehti Oikeus muutoksiin pidätetään ENKOODERIT SIK 3

4 D E F H I J K L M N O P Q R S T Tärinänkestävyyden taajuusalue 30 g, 10 Hz Hz (EN ) 4) 1) Pistokeliitäntä vastapistoke asennettuna vähintään IP65. 2) Huomioi oma lämpeneminen 3,0 K/1.000 min ¹ mittauspisteen toimintalämpötilalla, toimintalämpötila-aluetta mitoitettaessa. 3) Tarkastettu käytössä vektoripituuden valvonnan kanssa. 4) Tarkastettu käytössä vektoripituuden valvonnan kanssa. Sisältää vastapistokkeen. Luokitukset El@ss El@ss El@ss El@ss El@ss El@ss El@ss El@ss ETIM 5.0 ETIM 6.0 E E UNSPS ENKOODERIT SIK Verkkodatalehti :03:51 Oikeus muutoksiin pidätetään

5 Mittapiirros (Mitat millimetreinä (mm)) kseli, servolaippa, säteittäinen pistokeliitäntä M12 ja M (0.16) 0.1 Ø (0.12) 0.1 Ø 60 (2.36) Ø 58 ±0.1 (2.28) Ø (2.03) Ø 50 f8 (1.97) Ø 6 f7 (0.24) X 10 ±0.3 (0.39) (3x) Y M3 / M4 (3x) (6-deep) Ø 42 ±0.05 (1.65) 7.75 (0.31) 13 (0.51) Ø 0.1 Ø 6 f7 (0.24) 5.7 (0.22) 10 ±0.3 (0.39) 9.5 (0.37) (0.39) Shaft with flat 14.5 (0.57) 43.1 (1.70) M12x1 0.8 (0.03) 2 (0.08) 26.1 (1.03) X 5:1 M23x1 25 ±2 2 h9 (0.08) Key DIN x2x6 Y 10:1 Measuring point working temperature (freely selectable, respectively circumferential at the cover shell, aprro. 3 mm (0.12) away from the flange) Measuring point vibration (respectively at the housing face, approx. 3 mm (0.12) away from the cover) General tolerances as per DIN ISO 2768-mk sennusehdotus Pienen servokiinnikkeen asennusehdotus (tuotenumero ) 3 x 120 Ø 68 (2.68) ll dimensions in mm (inch) :03:51 Verkkodatalehti Oikeus muutoksiin pidätetään ENKOODERIT SIK 5

6 D E F H I J K L M N O P Q R S T Servokiinnikkeen puolikuoren asennusehdotus (tuotenumero ) 4 x 90 Ø 71 (2.80) ll dimensions in mm (inch) PIN-kytkennät Pistokepuolen näkymä M12-urosliitin Liitäntätyyppi + U S Zulässige Leitungslänge bei maximaler usgangsfrequenz in bhängigkeit der Versorgungsspannung 1) Urosliitin Johto 4,5 V... 5,0 V 50 m 5,0 V... 7,0 V 100 m 7,0 V V 150 m 4,5 V... 5,0 V 50 m - (4 x Leitungslänge Encoder) 5,0 V... 7,0 V 100 m - (4 x Leitungslänge Encoder) 7,0 V V 150 m - (4 x Leitungslänge Encoder) 1) Datenleitung 4 x 2 x 0,25 mm x 0,5 mm x 0,14 mm 2 mit bschirmung (für US, GND 2 x 0,5 mm 2 ), rt.nr ENKOODERIT SIK Verkkodatalehti :03:51 Oikeus muutoksiin pidätetään

7 Kaaviot Liitäntäsignaalit SIN/OS eroavuuden muodostuksen jälkeen 360 el. OS+ OS 0 V 1 V 90 el. SIN+ SIN 0 V 1 V Z Z 0 V 2.3 V kselin pyöriessä myötäpäivään tarkasteltuna suuntaan (ks. mittapiirros) Liitäntäsignaalit SIN/OS ennen eroavuuden muodostusta 360 el. 2.5 V 0.5 V 90 el. OS+ OS 2.5 V 0.5 V 2.9 V SIN+ SIN 1.75 V 2.9 V Z Z 1.75 V kselin pyöriessä myötäpäivään tarkasteltuna suuntaan (ks. mittapiirros) Signaali Liittymäsignaalit Liittymäsignaalit ennen eroavuuden muodostusta Z Z_ Digitaalinen, differentiaalinen Low: 1,75 V ± 15 %, High: 2,90 V ± 15 % :03:51 Verkkodatalehti Oikeus muutoksiin pidätetään ENKOODERIT SIK 7

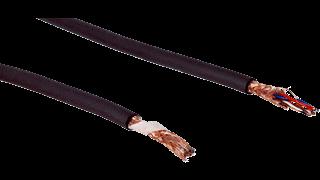

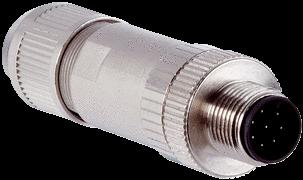

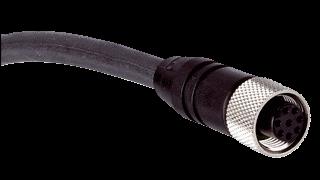

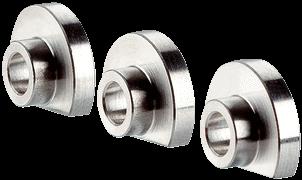

8 D E F H I J K L M N O P Q R S T Suositeltavat lisätarvikkeet Muita laiteversioita ja varusteita Muut asennustarvikkeet Pistoliittimet ja johdot Lyhyt kuvaus Tyyppi Tuotenumero Servokiinnike puolikuori (2 kpl) servolaipalle 50 mm keskitystapilla EF-WG-SF Servokiinnikkeet, suuret, servolaipalle (kiinnityskäpälät, kiinnitysepäkeskot), 3 kpl, ilman kiinnitystarvikkeita, ilman kiinnitystarvikkeita Pää : naarasliitin, M12, 8-napainen, suora, -koodattu Pää : - Johto: inkrementaalinen, SSI, suojattu Pää : urosliitin, M12, 8-napainen, suora, -koodattu Pää : - Johto: inkrementaalinen, suojattu Pää : Johto Pää : avoin johdonpää Johto: SSI, PUR, halogeeniton, suojattu Pää : Johto Pää : avoin johdonpää Johto: SSI, PUR, suojattu Pää : Johto Pää : avoin johdonpää Johto: SSI, PUR, halogeeniton, suojattu Pää : Johto Pää : avoin johdonpää Johto: SSI, TTL, HTL, PUR, halogeeniton, suojattu Pää : naarasliitin, M12, 8-napainen, suora Pää : avoin johdonpää Johto: PUR, halogeeniton, suojattu, 2 m Pää : naarasliitin, M12, 8-napainen, suora Pää : avoin johdonpää Johto: PUR, halogeeniton, suojattu, 5 m Pää : naarasliitin, M12, 8-napainen, suora Pää : avoin johdonpää Johto: PUR, halogeeniton, suojattu, 10 m Pää : naarasliitin, M12, 8-napainen, suora Pää : avoin johdonpää Johto: PUR, halogeeniton, suojattu, 20 m Pää : naarasliitin, M12, 8-napainen, suora, -koodattu Pää : urosliitin, M12, 8-napainen, suora, -koodattu Johto: PUR, halogeeniton, suojattu, 2 m Energiansiirtoketjukäyttöön sopiva Pää : naarasliitin, M12, 8-napainen, suora, -koodattu Pää : urosliitin, M12, 8-napainen, suora, -koodattu Johto: PUR, halogeeniton, suojattu, 5 m Energiansiirtoketjukäyttöön sopiva Pää : naarasliitin, M12, 8-napainen, suora, -koodattu Pää : urosliitin, M12, 8-napainen, suora, -koodattu Johto: PUR, halogeeniton, suojattu, 10 m Energiansiirtoketjukäyttöön sopiva EF-WK-SF DOS-1208-G STE-1208-G LTG-2308-MWEN LTG-2411-MW LTG-2512-MW LTG-2612-MW DOL-1208-G02M DOL-1208-G05M DOL-1208-G10M DOL-1208-G20M YF28-020S01MK18 YF28-050S01MK18 YF28-100S01MK ENKOODERIT SIK Verkkodatalehti :03:51 Oikeus muutoksiin pidätetään

9 Lyhyt kuvaus Tyyppi Tuotenumero Pää : naarasliitin, M12, 8-napainen, suora, -koodattu Pää : urosliitin, M12, 8-napainen, suora, -koodattu Johto: PUR, halogeeniton, suojattu, 20 m Energiansiirtoketjukäyttöön sopiva YF28-200S01MK :03:51 Verkkodatalehti Oikeus muutoksiin pidätetään ENKOODERIT SIK 9
