Verkkodatalehti. L230-P580B7S00000 Lincoder L230 TUOTEVALIKOIMA

Transkriptio

1 Verkkodatalehti L230-P580B7S00000 Lincoder L230

2 A B C D E F Esimerkkikuva Tilaustiedot Tyyppi Muita laiteversioita ja varusteita Tuotenumero L230-P580B7S Tuotekuvaus Lincoder L230 mittausjärjestelmä koostuu magneettinauhasta ja kosketuksettomasta lukupäästä. Magneettinauha muodostaa mittaelementin enintään 40 metrin pituiselle reitille. Absoluuttiset informaatiot ovat magnetisoitu hihnalle jaksottaiseen 12-bittiseen koodiin. Jotta saavutettaisiin mahdollisimman korkea resoluutio ja tarkkuus, on magneettinauhalle magnetisoitu lisäksi yksi pulssiraita, eli pohjois- ja etelänapa ovat aina vaihdellen olemassa. Magneettinauha laminoidaan ferromagneettiselle nauhalle (teräsnauha), joka yhtäältä toimii magneettisena pohjana ja toisaalta muotoa vakavoittavana asennusapuna. Täten magneettinauha voidaan liimata ilman rajoituksia ferromagneettiselle pinnalle, magnetisointiin vaikuttamatta. Käyttöalueita on siellä, missä korkea liikenopeus ja helppo asennus määräävät luotettavan mittajärjestelmän vaatimukset. H I J K L M N O P Q R S T Yhdellä silmäyksellä Kosketukseton pituusmittaus Kulumaton ja huoltovapaa Absoluuttinen paikan määritys Mittapituudet mahdollisia 40 metriin saakka Korkea tarkkuus ja resoluutio Suuret liikenopeudet 6 m/s saakka Hyötysi Järjestelmä on asennuksen jälkeen heti käytettävissä ja täysin huoltovapaa, josta saadaan ajan ja kustannuksien säästöä Hyvä tarkkuus ja resoluutio mahdollistavat erittäin tarkan mittauksen Sopii suurille liikenopeuksille, mikä lisää tuottavuutta 2 SICK Verkkodatalehti :45:05 Oikeus muutoksiin pidätetään

3 Käyttöalueet Paikan määritys: korkeavarastoissa, portaaliroboteissa, puristimissa, kuormalavojen lastausautomaateissa, lineaarimoottoreissa Yksityiskohtaiset tekniset tiedot Ominaisuudet Järjestelmäosa Mittapituus Mittausalue Lukupää 40 mm 0 m m Magneettinauhan pituus Mittapituus mm 1) Resoluutio 10 µm Liitäntätyyppi Urosliitin, M23, 12-napainen 1) Tekniikasta johtuva vakio. Suorituskyky Toistettavuus ± 10 µm Liikenopeus 6,6 m/s 1) Mittatarkkuus Tyyp. ± 0,3 mm/m lämpötilassa 20 C Järjestelmäosa Mittapituus Mitta-alue Lukupää 40 mm 0 m m Magneettinauhan pituus Mittapituus mm 2) Resoluutio 10 µm Liitäntätyyppi Urosliitin, M23, 12-napainen 1) Maks. liikenopeuden ylittyessä tai jos lukupää ei tunnista mittaelementtiä laukaistaan vastaava virheilmoitus: 7F FF FE hex. 2) Tekniikasta johtuva vakio. Liitännät Asemanmuodostusaika µs Sähköiset tiedot Alustusaika Syöttöjännite Tehonkulutus s 10 V V 4,8 W Mekaaniset tiedot Paino Lämpölaajenemiskerroin Materiaali 0,685 kg 16 µm/ C/m AlMgSiPbF :45:05 Verkkodatalehti Oikeus muutoksiin pidätetään SICK 3

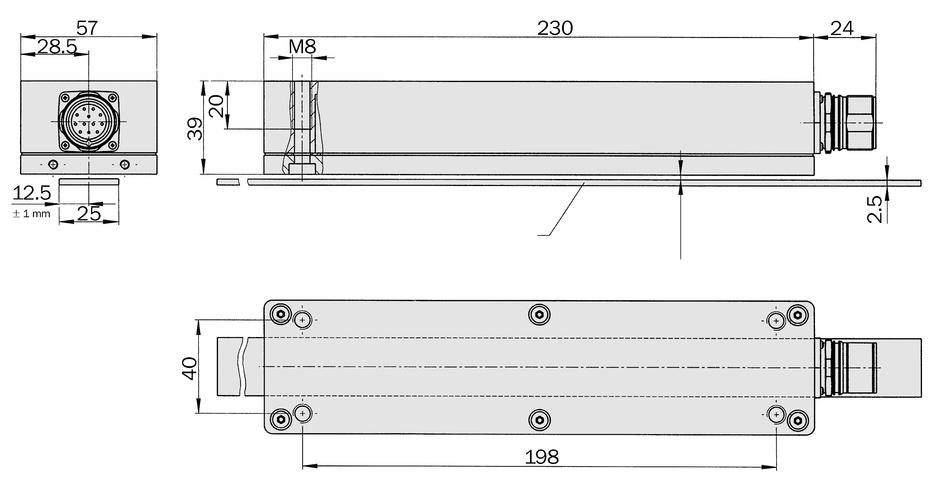

4 A B C D E F H I J K L M N O P Q R S T Ympäristötiedot Kotelointiluokka IP65 1) Toimintalämpötila-alue 0 C C Varastointilämpötila-alue 40 C C Iskunkestävyys 30 g (DIN EN ) Tärinänkestävyys 10 g (20 Hz Hz) (DIN EN ) 1) Vastapistoke asennettuna. Luokitukset ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ETIM 5.0 EC ETIM 6.0 EC UNSPSC Sähkölaitteisto Alustusaika s Asemanmuodostusaika µs Syöttöjännite 10 V V Tehonkulutus 4,8 W Mittapiirros (Mitat millimetreinä (mm)) 4 SICK Verkkodatalehti :45:05 Oikeus muutoksiin pidätetään
