1 TAMPEREEN ILMANLAATU 2018 Päästöt ja ilmanlaadun mittaustulokset Ympäristönsuojelun julkaisuja 1/2019

2 TAMPEREEN ILMANLAATU 2018 Päästöt ja ilmanlaadun mittaustulokset Teksti ja valokuvat: Ari Elsilä (toim.) Julkaisija: Tampereen kaupunki, ympäristönsuojelun julkaisuja 1/2019 Verkkojulkaisu ISSN ISBN

3

4 Sisällys 1 TAUSTAA PÄÄSTÖT MITTAUSTOIMINTA Mittauspaikat Mittausmenetelmät Laadunvarmistus SÄÄ Sääolosuhteet MITTAUSTULOKSET Hengitettävät hiukkaset Pienhiukkaset Typen oksidit Otsoni Hiilimonoksidi TULOSTEN ARVIOINTI Tunnusluvut ilmanlaadun arvioimiseksi Hiukkaset Hengitettävät hiukkaset (PM10) ja karkeat hiukkaset (PM2.5-10) Pienhiukkaset (PM2.5) Typen oksidit Otsoni Hiilimonoksidi Rikkidioksidi Ilmanlaatuindeksi YHTEENVETO KIRJALLISUUTTA JA LINKKEJÄ LIITETAULUKOT... 37

5 TAMPEREEN ILMANLAATU Päästöt ja ilmanlaadun mittaustulokset TIIVISTELMÄ Tampereen ilmanlaadun tarkkailumittauksista vastaa kaupungin ympäristönsuojeluyksikkö. Tarkkailu on toteutettu ympäristölupavelvollisten toiminnanharjoittajien kanssa solmitun yhteistarkkailusopimuksen mukaisesti. Kustannukset on jaettu kaupungin ja toiminnanharjoittajien kesken. Mittaustulosten arvioinnissa sovelletaan valtioneuvoston päätöstä ilmanlaadun ohjearvoista (480/1996) ja valtioneuvoston asetusta ilmanlaadusta (79/2017), jossa on annettu raja-arvot epäpuhtauksien pitoisuuksille. Arvioinnissa on sovellettu myös WHO:n (2006) antamia ohjearvoja pienhiukkasten pitoisuudelle. Typen oksidien päästöt Tampereella vuonna 2018 olivat 1655 tonnia eli edellisvuotista pienemmät. Typpidioksidin pitoisuuden vuosikeskiarvo Pirkankadun varrella oli 15 μg/m 3, Linja-autoasemalla 20 µg/m 3 ja Kalevassa 13 µg/m 3 vuosiraja-arvon ollessa 40 µg/m 3. Typpidioksidin pitoisuudelle annetut ohjearvot ja raja-arvot eivät ylittyneet. Hiukkaspäästöt Tampereella olivat 53 tonnia, eli hieman pienemmät kuin edellisenä vuonna. Hengitettävien hiukkasten pitoisuuden vuosikeskiarvo Pirkankadulla oli 14 μg/m 3 ja Epilässä 13 μg/m 3 vuosiraja-arvon ollessa 40 µg/m 3. Hengitettäville hiukkasille (PM10) annetun raja-arvon numeroarvo ylittyi Pirkankadulla 10 kertaa ja Epilässä 11 kertaa. Raja-arvon numeroarvo saa ylittyä 35 kertaa kalenterivuoden aikana yhdellä asemalla, joten itse raja-arvo ei ylittynyt. Ohjearvo ylittyi sekä Pirkankadulla että Epilässä huhtikuussa. Pienhiukkasten pitoisuuden vuosikeskiarvo oli Linja-autoasemalla 5,9 µg/m 3, Kalevassa 5,5 µg/m3 ja Epilässä 6,2 µg/m 3. Pienhiukkasten pitoisuuden vuosikeskiarvolle annettu raja-arvo 25 µg/m 3 ei siis ylittynyt. WHO:n antama vuorokausiohjearvo 25 µg/m 3 ylittyi Kalevassa elokuussa ja Epilässä lokakuussa. WHO:n vuosiohjearvo 10 µg/m 3 ei ylittynyt. Otsonipitoisuuden vuosikeskiarvo Kalevassa oli 44 µg/m 3. Valtioneuvoston asetuksessa (79/2017) otsonin pitoisuudelle annettu tiedotuskynnyspitoisuus (180 µg/m 3 tuntikeskiarvona) ei ylittynyt. AOT40 indeksi, eli 80 µg/m 3 ylittävien tuntipitoisuuksien summa jaksolla klo oli Kalevassa 2825 µg/m 3 h (tavoitearvon ollessa µg/m 3 h viiden vuoden keskiarvona). Rikkidioksidipäästöt Tampereella olivat 29 tonnia. Rikkidioksidipäästöt olivat selvästi pienemmät kuin edellisvuonna energiantuotannon vähentyneistä päästöistä johtuen. Tampereella ei ole mitattu rikkidioksidin pitoisuutta enää vuoden 2003 jälkeen. Ilmanlaadusta ja epäpuhtauksien pitoisuuksista tiedotettiin ilmanlaatuportaalin välityksellä ja lisäksi kevätkaudella hengitettävien hiukkasten rajaarvotason ylittymisestä kaupungin internet-sivuilla. Lisätietoja: Tampereen kaupunki, ympäristönsuojeluyksikkö. Sähköposti: ymparistonsuojelu[at]tampere.fi Internet:

6 TAMPERE'S AIR QUALITY IN 2017 Emissions and Air Quality Measurements SUMMARY The environmental protection unit has managed Tampere's air quality monitoring in Monitoring is done according to a monitoring contract, made with industrial plants. The costs have been divided between the City of Tampere and industrial plants. The results are compared to National air quality quidelines and EU limit values. PM2.5 concentrations are compared also to WHO 24-hour guidelines. The NOx emissions in Tampere in 2018 were 1655 tons. NOx emissions in Tampere were lower compared to the previous year. The annual average of NO2 concentration in Pirkankatu was 15 μg/m 3, at Central Bus station 20 μg/m 3 and in Kaleva 13 µg/m 3. The annual limit value is 40 µg/m 3. The limit values and guidelines were not exceeded. Dust emissions (53 t/a) were lower compared to the previous year. The PM10 annual average at Pirkankatu was 14 µg/m 3 and in Epilä 13 μg/m 3. The annual limit value is 40 μg/m 3 and it was not exceeded. The 24 h limit value level for PM10 was exceeded in Pirkankatu 10 times and in Epilä 11 times. The limit value is allowed to be exeeded 35 times, so the limit value was not exceeded. The national guideline for PM10 was exceeded at Pirkankatu and at Epila in April. PM2.5 annual average at Central Bus Station was 5,9 µg/m 3 in Kaleva 5,5 μg/m 3 and in Epilä 6,2 μg/m 3. The 24 h limit value (25 μg/m 3 ) was exceeded at Kaleva in August and at Epilä in October. The annual WHO limit value (10 μg/m 3 ) was not exceeded. The annual average concentration of O3 in Kaleva was 44 μg/m 3. The threshold value given to inform the public (180 μg/m 3, 1h) was not exceeded. AOT40 index value was 2825 μg/m 3 h (target value is μg/m 3 h, 5 years average). The SO2 emissions were 29 tons. SO2 emissions were lower compared to the previous year. The SO2 concentration has not been measured in Tampere after the year Information to the public was given via Finnish national air quality portal In spring the current levels of PM10 compared to the limit values were also informed to the public through Tampere s own web pages. For further information, please contact: City of Tampere, Environmental Office P.O. Box 487, Tampere, Finland. ymparistonsuojelu[at]tampere.fi Intenet:

7 7 1 TAUSTAA Mittaukset ja raportointi on tehty vuosille laaditun ilmanlaadun yhteistarkkailusopimuksen ja -suunnitelman mukaisesti. Ilmanlaadun seurantaan on sisältynyt typen oksidien, otsonin, hengitettävien hiukkasten ja pienhiukkasten pitoisuuksien mittaamista. Kesällä 2018 Tampereella aloitettiin hiukkasten aktiivisen pinta-alan (LDSA:n) ja hiukkasten lukumääräpitoisuuden mittaaminen AQ Urban -sensoreilla kahdella mittausasemalla. Pirkankadulla ja Keskustorilla sijaitsevilla sääasemilla on tarkkailtu sääolosuhteita. Mittaustuloksista on raportoitu sopimusosapuolille neljännesvuosittain. Raportin on laatinut ympäristötarkastaja Ari Elsilä. Mittausverkon ylläpidosta ovat vuonna 2018 huolehtineet Elsilän ohella ympäristötarkastajat Milla Hilli- Lukkarinen ja Karri Kuusela. Tunneittain päivitettäviä ilmanlaadun mittaustuloksia on ollut nähtävillä ympäri vuoden ilmanlaatuportaalissa osoitteessa Euroopan ympäristöviraston (EEA:n) sivuilla ja aasialaisella palvelimella Tietoa ilmanlaadusta on ollut yleisön saatavilla myös TV1:n klo 8:30 uutisten sääosuudessa arkiaamuisin. Mittaustulosten tarkastelussa on sovellettu valtioneuvoston asetusta (79/2017) ilmanlaadusta, valtioneuvoston päätöstä ilmanlaadun ohjearvoista (480/1996) sekä WHO:n ohjearvopäätöstä (WHO 2006).

8 8 2 PÄÄSTÖT Tietoja Tampereen alueen päästöistä on koottu useista eri lähteistä. Energiantuotannon ja teollisuuden päästötietoja on saatu toiminnanharjoittajilta ja Pirkanmaan elinkeino- liikenne ja ympäristökeskuksen (jäljempänä PIR ELY) Ylva-tietojärjestelmästä ja PIR ELY:n viranhaltijoilta. Liikenteen päästömäärät on poimittu Suomen tieliikenteen pakokaasupäästöjen laskentajärjestelmästä (LIISA 2017). Päästömäärät on esitetty taulukossa 2.1. Kuvissa on esitetty päästömäärät lähderyhmittäin. Rikkidioksidipäästöt Tampereella vuonna 2018 olivat 29 tonnia, typen oksidien päästöt 1655 tonnia ja hiukkaspäästöt 53 tonnia. Taulukko 2.1 Epäpuhtauksien päästöt (t/a) Tampereella vuonna SO2 NOx Hiukkaset Tampereen sähkölaitos energiantuotanto Muut laitokset Pinta/aluelähteet Likenne Yhteensä Selitykset: SO2 NOx PM10 ja PM2.5 rikkidioksidi typen oksidit (laskettu NO2:na eli typpidioksidina) hengitettävät hiukkaset ja pienhiukkaset Tietolähteet: Energiantuotanto ja muut laitokset Ylva -ympäristönsuojelun tietojärjestelmä 2019, (pistelähteet) ELY:n viranhaltijat 2019 Muut laitokset (pistelähteet), SO2, NOo, hiukkaset Ympäristönsuojelu 2019 Pinta/aluelähteet (esim. pienkattilat, pienpoltto) Ympäristönsuojelu 2019 (arvio) Liikenne LIISA 2017 laskentajärjestelmä

9 9 Kuva 2.1 Tampereen rikkidioksidipäästöt, yhteensä 29 tonnia. Kuva 2.2 Tampereen typen oksidipäästöt, yhteensä 1655 tonnia. Kuva 2.3 Tampereen hiukkaspäästöt, yhteensä 53 tonnia.

10 10 3 MITTAUSTOIMINTA 3.1 Mittauspaikat Ilmanlaadun mittauspaikat, -menetelmät ja -laitteet on esitetty taulukossa 3.1 ja mittaustulokset liitetaulukoissa Mittausasemien sijainnit on esitetty kuvaliitteissä 1-7. Taulukko 3.1 Ilmanlaadun mittausjärjestelmä Tampereella Aseman nimi (ja tyyppi) komponentti hiukkaskoko / laite / menetelmä Pirkankatu (liikenne) typen oksidit Thermo 42i / kemiluminesenssi heng. hiukkaset PM10 / TEOM 1400a / värähtelevä mikrovaaka LDSA ja PN nm / AQ Urban / hiukkasten sähköinen varaaminen (kesäkuu 2018 alkaen) hiukkaset PM1, PM2.5, PM4, PM10, PMtot ja N-F / Fidas 200 / LED-valon sironta / 4 m / alkaen Pirkankatu (sääasema WXT520) tuulitiedot 5 metriä maanpinnasta lämpötila 5 metriä maanpinnasta kosteus 5 metriä maanpinnasta ilmanpaine 5 metriä maanpinnasta) Keskustori, Kauppa-Hämeen kiinteistö (sääasema Reino Rehn) asti tuulitiedot 30 metriä maanpinnasta lämpötila 30 metriä maanpinnasta kosteus 30 metriä maanpinnasta Keskustori, Kauppa-Hämeen kiinteistö (sääasema WXT530) alkaen: tuulitiedot WXT536 / 30 m lämpötila WXT536 / 30 m kosteus WXT536 / 30 m Linja-autoasema (liikenne) typen oksidit Thermo 42i / kemiluminesenssi pienhiukkaset PM2.5 / TEOM1400a / värähtelevä mikrovaaka Kaleva (kaupunkitausta) typen oksidit Thermo 42i / kemiluminesenssi pienhiukkaset PM2.5 / TEOM1400a / värähtelevä mikrovaaka otsoni O3 / API 400E / UV-absorptio Epilä (liikenne) hiukkaset PM1, PM2.5 ja PM10 / Grimm 180 / laserdiffraktio LDSA ja PN nm / AQ Urban / hiukkasten sähköinen varaaminen (kesäkuu 2018 alkaen) Kauppa-Hämeen kiinteistön pohjataso on noin 89 metriä meren pinnan yläpuolella. Näsinneulan pohjataso on noin 115 metriä meren pinnan yläpuolella. Raportissa pitoisuudet on esitetty 20 C:een lämpötilassa, paitsi hiukkaset ulkoilman lämpötilassa LDSA, hiukkasten aktiivinen pinta-ala (µm 2 /cm 3 ) PN, ja N hiukkasten lukumäärä (kpl/cm 3 ), huom. AQU ja Fidas hiukkaskokoluokat PMtot hiukkasten kokonaismäärä

11 Mittausmenetelmät Hengitettävät hiukkaset (PM10) ja pienhiukkaset (PM2.5) Tampereella käytetään hengitettävien hiukkasten mittauksissa mm. yhtä PM10-leikkurilla varustettua Teom-1400 analysaattoria ja yhtä Grimm 180 analysaattoria. Pienhiukkasten pitoisuutta seurataan kahdella Teom-1400 laitteella ja yhdellä Grimm-180 analysaattorilla, jolla hengitettävien hiukkastenkin pitoisuutta seurataan. Vuoden 2019 alusta alkaen Fidasanalysaattorilla on mitattu Pirkankadun mittausasemalla PM1-. PM2.5-, PM4-, PM10-, PMtot-pitoisuutta ja hiukkasten lukumääräpitoisuutta. TEOM 1400, PM Teom-analysaattorissa näyteilmaa imetään vakionopeudella 1 m 3 /h kulloinkin vallitsevassa lämpötilassa. Suuret hiukkaset poistetaan virtauksesta esierottimella. Virtaus jaetaan isokineettisesti ohivirtaukseen (13,7 l/min) ja näytevirtaukseen (3 l/min), joka johdetaan kartiomaisen elementin kärjessä olevan suotimen läpi. Näyteilman sisältämät hiukkaset jäävät suotimelle, jolloin elementin värähtelytaajuus pienenee kerätyn massan kasvaessa. Laite mittaa suotimelle kertyvää hiukkasmassaa. Ennen suotimelle tuloa näytevirtaus lämmitetään kosteuden poistamiseksi +50 C:een lämpötilaan. Näytesuodatin vaihdetaan keskimäärin kolmen viikon välein. GRIMM 180, PM Grimm 180 -analysaattorilla mitataan näyteilmassa olevien PM10-, PM2.5- ja PM1-hiukkasten lukumäärää ja laskennallisesti massapitoisuutta. PM10- ja PM2.5 hiukkasten erotuksesta saadaan laskettua myös karkeiden hiukkasten pitoisuus. Mittausalue on 0, µg/m 3. Valonlähteenä toimii puolijohdelaser (60 mw, 685 nm). Laitteessa näyteilma läpäisee mittauskammion, jossa lasersäteestä sironnut signaali havainnoidaan 90 asteen kulmassa peilin avulla. Signaali vahvistetaan ja pitoisuudet luokitellaan kokoalueelta 0,25-32 µm 31 eri kanavalle. Näyteilma imetään laitteeseen sisäisen pumpun avulla 1,2 l/min (72 l/h) virtauksella. Mittauskammion ohittaneet hiukkaset kerätään vuosittain vaihdettavalle suodattimelle. Laite luo näyteilmavirran ympärille suojausilmavirtauksen, joka suodatetaan ja palautetaan takaisin optiseen kammioon. Suojailmavirtauksella estetään laseroptiikan likaantuminen. Suodatettua ilmaa käytetään myös automaattisessa kalibroinnissa nollailman tuottamiseen. Kuva Laserdiffraktio menetelmän mittausperiaate.

12 12 Näyteilma imetään laitteeseen sisäisen pumpun avulla 1,2 l/min (72 l/h) virtauksella. Mittauskammion ohittaneet hiukkaset kerätään vuosittain vaihdettavalle suodattimelle. Laite luo näyteilmavirran ympärille suojausilmavirtauksen, joka suodatetaan ja palautetaan takaisin optiseen kammioon. Suojailmavirtauksella estetään laseroptiikan likaantuminen. Suodatettua ilmaa käytetään myös automaattisessa kalibroinnissa nollailman tuottamiseen. FIDAS 200, PM, N Fidas 200 on aerosolispektrometri, joka analysoi jatkuvatoimisesti pienhiukkasten lukumääriä kokoluokissa 180 nm - 18 µm. Mittaustuloksista lasketaan PM10 ja PM2.5 -hiukkasten massapitoisuudet (µg/m 3 ). Samalla määritetään PM4-, PMtot- ja Cn-pitoisuudet (kpl/cm 3 ). Fidas käyttää LED-valolähdettä (180 nm) ja näytteen virtaus on 0,3 m 3 /h. Laite kalibroidaan tasakokoisia hiukkasia sisältävää testiaerosolia käyttäen. Kuva Fidas -aerosolispektrometri. Ultrapienet hiukkaset, PM0.1, (halkaisija alle 0,1 µm) AQ Urban sensori, PN ja LDSA Tampereella aloitettiin ultrapienten hiukkasten pitoisuuksien mittaaminen kesäkuussa 2018 tamperelaisen Pegasor Oy:n AQ Urban -sensoreilla Epilässä ja Pirkankadulla. Menetelmä perustuu hiukkasten sähköiseen varautumiseen. Laitteen toiminta-alue on nm ja sillä mitataan ja hiukkasten aktiivista pinta-alaa (µm 2 /cm 3 ) ja viitteellisesti hiukkasten lukumäärää (kpl/cm 3 ). Näiden komponenttien pitoisuuksille ulkoilmassa ei ole annettu raja-arvoja eikä ohjearvoja. Referenssimenetelmää lukumääräpitoisuuksien mittaamiselle ei ole nimetty. Lukumääräpitoisuuden yksikkönä on tässä raportissa käytetty N-kirjainta, eri lähteissä hiukkasten lukumääräpitoisuudelle on laitetyypistä riippuen käytetty tunnuksena myös mm. PNC, Nc, Ntot ja Np.

13 13 Typen oksidit, NOx,,THERMO 42i Otsoni O3, API 400 E Typen oksidien mittauksiin käytetään kemiluminesenssi -menetelmää (SFS 5425). Ilmanäyte johdetaan analysaattorissa olevaan konvertteriin, jossa typen oksidit (NO ja NO2) pelkistyvät NO:ksi. NO:n ja laitteen tuottaman otsonin reagoidessa syntyy virittyneitä NO2-molekyylejä, jotka perustilaan palatessaan emittoivat säteilyä. Säteilyn voimakkuus riippuu lineaarisesti pelkistetyn ilmanäytteen NO-pitoisuudesta. Mittaamalla rinnan pelkistettyä ja pelkistämätöntä ilmanäytettä, saadaan NO2-pitoisuus typen oksidien kokonaispitoisuuden (pelkistetty näyte) ja NO-pitoisuuden (pelkistämätön näyte) erotuksena. Syksystä 2014 alkaen Tampereella on käytetty typen oksidien mittauksissa Thermo 42i analysaattoreita. Otsonimittaukset suoritetaan jatkuvatoimisina UV-fotometriaan perustuvina mittauksina, Tampereella API 400E -analysaattoria käyttäen. Menetelmässä otsonin absorptio mitataan kahdella eri kyvetillä samanaikaisesti. Toisesta mittauskanavasta on katalyyttisesti poistettu otsoni. Toisella kanavalla mitataan siten samaan aikaan mahdollisesti häiritsevät aineet sekä otsoni, ja toisella taas mitataan pelkästään häiritsevät aineet ilman otsonia. Kumpaakin mittauskammiota vuorotellaan molempiin mittauksiin, näin saadaan poistettua eri kanavien mahdollinen eroavuus toisiinsa nähden. Kanavien vaihto tapahtuu magneetti-venttiilien avulla. Pitoisuus lasketaan Beer-Lambertin lain mukaan. Säätiedot, WXT-säälähettimet 3.3 Laadunvarmistus Pirkankadun mittausasemalla on Vaisalan WTX530 säälähetin (noin 5 m maanpinnasta) ja Kauppa_Hämeen kiinteistön katolla tammikuusta 2019 alkaen (noin 30 m maanpinnasta) WXT536 säälähetin. WXT lähettimet käyttävät tuulen suunnan ja nopeuden mittaamiseen ultraäänisensoreita. Tietojen käsittely Analysaattoreilta saatavat mittaustulokset sekä säähavainnot kerätään tunneittain tietokantaan GSM-modeemien välityksellä. Mittaustuloksista laaditaan raportti Envista Air Resources Manager -ohjelmistolla neljännesvuosittain. Tarkistamattomat tulokset päivitetään tunneittain ilmanlaatuportaaliin Laitevioista yms. johtuvat portaaliin päätyneet virheelliset tiedot korjataan viikottain tai viimeistään raportointivaiheessa. Portaalissa on nähtävissä mm. yhteenveto Suomen mittausverkoissa tapahtuneista raja-arvon numeroarvon ylityksistä. Kalibroinnit ja ilmanlaadun mittausohje 2017 Tampereella käytettävät Thermo 42i- typenoksidianalysaattorit kalibroidaan kolme kertaa vuodessa Horiba APMC 370 -mallisen kalibraattorin avulla käyttäen noin 11 ppm:n NO-kaasua. Lisäksi ulkopuolinen konsultti (JPP- Kalibrointi Ky) tekee vertailukalibroinnin typen oksidi- ja

14 laatukäsikirja 14 otsonianalysaattoreille kerran vuodessa käyttäen Ilmatieteen laitoksen Ilmakemian laboratoriossa kalibroitua järjestelmäänsä. Teomanalysaattoreille tehdään virtaus- ja K0-testit vuosittain. Fidas-analysaattori kalibroidaan kaksi kertaa vuodessa ja Grimm-analysaattori huolletaan muutaman vuoden välein. Kaikkien laitteiden toiminta tarkistetaan paikan päällä kaksi kertaa kuukaudessa, jolloin mm. virtaus-, paine-, jännite- ja lämpötilatiedot kirjataan palvelimelle ja asemalomakkeille sekä tehdään tarvittavat huoltotoimet. Ilmatieteen laitos teki pienhiukkaspitoisuuksien osalta Leckel-keräimellä verifiointimittauksia Epilän mittausaseman Grimm-analysaattorille Verifiointia tehtiin samalla myös Ilmatieteen laitoksen omille Sharpja Grimm-analysaattoreille. Kesän 2017 aikana Suomessa tehdystä mittauskierroksesta on laadittu erillinen raportti. (Walden & Vestenius 2018) Ilmatieteen laitos teki vertailumittauksen ja laatujärjestelmäauditoinnin Pirkankadun mittausasemalla Vertailumittaus tehtiin NO-kaasulle. Yhteenvetoraportti vertailumittauksista ja auditoinneista julkaistiin keväällä Hiukkasanalysaattoreissa käytettävät korjauskertoimet muutettiin vasta keväällä 2018 saadun tarkennetun ohjeistuksen myötä Ilmanlaadun mittausohjeen (Komppula ym. 2017) liitteessä 5 esitettyjen mukaisiksi, eli Teom/PM10; 0,848. Teom/PM2.5; 1,009y-1,681. Grimm/PM10; 0,975 ja Grimm/PM2.5; 0,780. Kertoimia käytettiin ympäristönsuojelun tietojärjestelmään raportoitaessa takautuvasti jo vuoden 2017 datalle.. Ilmanlaadun mittauksissa hyödynnetään pilvipalvelu-sivustoa ja kaupungin verkkolevylle tallennettua laatukäsikirjaa, joihin molempiin on koottu mittauslaitteiden käsikirjat, huoltolomakkeet, listaus varaosista ym. Vuotuisissa mittaajatapaamisessa ja laaturyhmän kokouksessa käydään läpi mm. mittauslaitteiden huoltotoimenpiteitä ja tulosten editointikäytäntöjä.

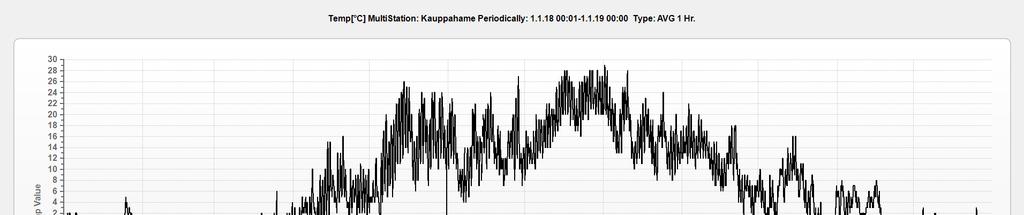

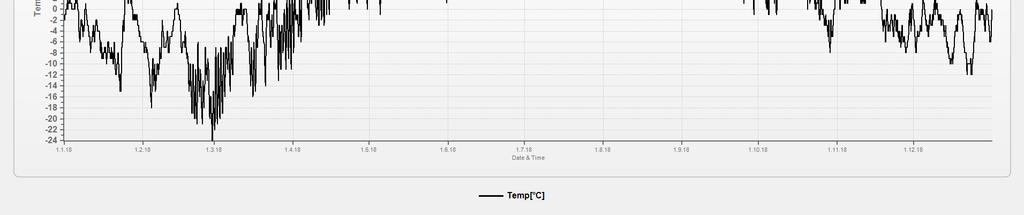

15 15 4 SÄÄ 4.1 Sääolosuhteet Lämpötilojen kuukausikeskiarvot vuonna 2018 sekä lämpötilojen 30 vuoden jakson kuukausikeskiarvot Tampereella on esitetty kuvassa ja tuntikeskiarvot kuvassa Tuuliruusu vuoden 2018 osalta on esitetty kuvassa ja sademäärät kuvassa Kuva Lämpötilojen kuukausikeskiarvot Tampereella vuosina sekä Pirkankadun mittausasemalla vuonna Kuva Lämpötilojen tuntikeskiarvot Kauppa-Hämeen sääasemalta.

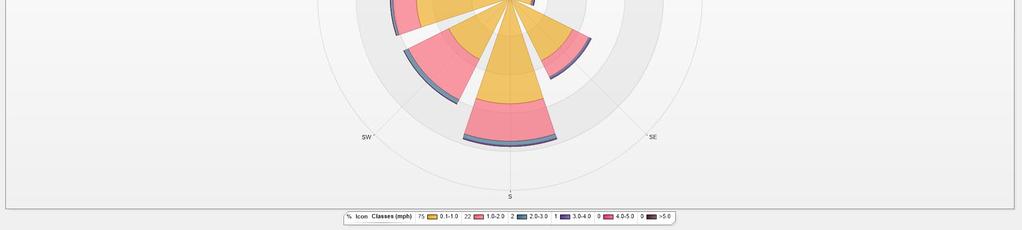

16 16 Kuva Tuuliruusu Pirkankadun sääasemalta.

17 17 5 MITTAUSTULOKSET 5.1 Hengitettävät hiukkaset Hengitettävien hiukkasten pitoisuuden vuosikeskiarvo oli Pirkankadun varrella 14 μg/m 3 ja Epilässä 13 μg/m 3. Kuvassa on esitetty hengitettävien hiukkasten pitoisuuksien kuukausikeskiarvot ja kuvassa pitoisuuksien (ohjearvopäätöksen mukaiset tunnusluvut eli kunkin kuukauden toiseksi suurimmat) vuorokausikeskiarvot eri mittausasemilla. Kuvassa on esitetty Pirkankadun ja kuvassa Epilän hengitettävien hiukkasten pitoisuuden vuorokausikeskiarvot. Muut tunnusluvut on esitetty liitetaulukoissa. WHO:n vuorokausiohjearvo (50 μg/m 3 ) joka sallii 3 ylityskertaa/vuosi) ylittyi Epilässä (yhteensä 11 ylitystä) ja Pirkankadulla (yhteensä 10 ylitystä). Kansallinen vuorokausiohjearvo (70 μg/m 3 ) ylittyi sekä Pirkankadulla että Epilässä huhtikuussa. Kuva Hengitettävien hiukkasten pitoisuuden kuukausikeskiarvot. Kuva Hengitettävien hiukkasten pitoisuuden toiseksi suurimmat vuorokausikeskiarvot. Kuukausikohtainen vuorokausiohjearvo on 70 μg/m 3.

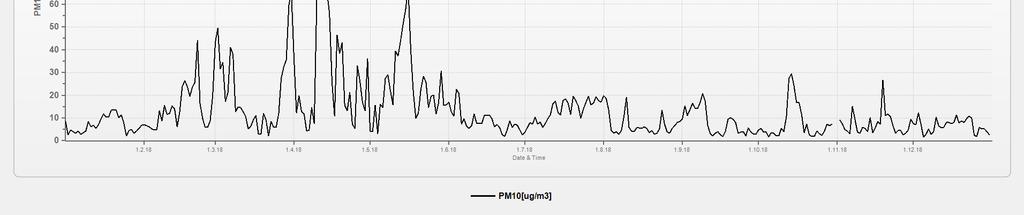

18 18 Kuva Hengitettävien hiukkasten pitoisuuden vuorokausikeskiarvot Pirkankadulla. Kuva Hengitettävien hiukkasten pitoisuuden vuorokausikeskiarvot Epilässä.

19 Pienhiukkaset Pienhiukkasten pitoisuuden vuosikeskiarvo oli Teom -analysaattoreilla mitattuna Kalevassa 5,5 μg/m 3, Linja-autoasemalla 5,9 μg/m 3 ja Epilässä 6,2 μg/m 3. Eri kuukausien suurimmat vuorokausikeskiarvot vaihtelivat välillä 7,9-26,4 μg/m 3. Epilässä mitataan samanaikaisesti PM1, PM2.5 ja PM10 -hiukkasten pitoisuutta Grimm 180-laitteella. PM10 ja PM2.5 -pitoisuuden erotuksena lasketaan ns. karkeiden hiukkasten pitoisuus. Kuva Pienhiukkasten pitoisuuden kuukausikeskiarvot. Kuva Pienhiukkasten pitoisuuden 2. suurimmat vuorokausikeskiarvot.

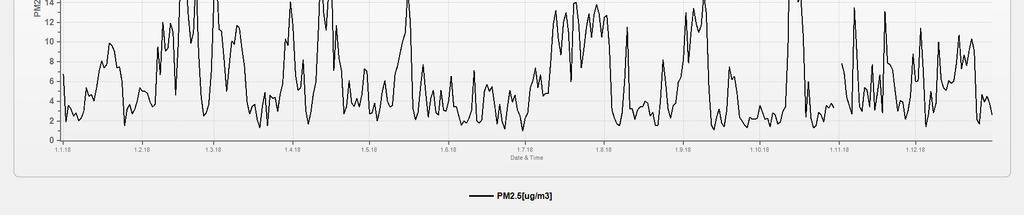

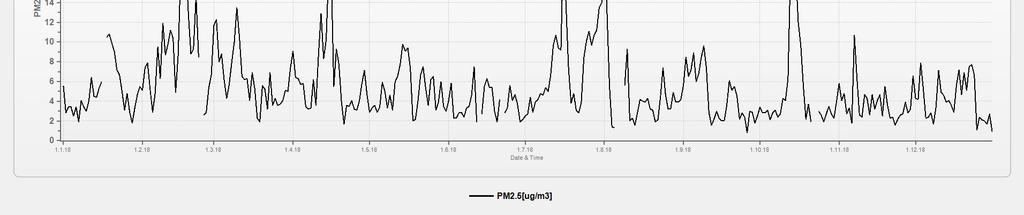

20 20 Kuva Pienhiukkasten vuorokausikeskiarvot Kalevassa (Teom). Kuva Pienhiukkasten vuorokausikeskiarvot Linja-autoasemalla (Teom). Kuva Pienhiukkasten vuorokausikeskiarvot Epilässä (Grimm).

21 Typen oksidit Typpidioksidipitoisuuden vuosikeskiarvo Pirkankadun varrella oli 15 μg/m 3, Linja-autoasemalla 20 µg/m 3 ja Kalevassa 13 μg/m 3. Kuvassa on esitetty typpidioksidipitoisuuden kuukausikeskiarvot. Kuvassa on esitetty vuorokausiohjearvoon ja kuvassa tuntiohjearvoon* verrannollisia typpidioksidipitoisuuksia. Muut tunnusluvut on esitetty liitetaulukoissa. * tuntiohjearvo on kunkin kuukauden tuntikeskiarvojen 99%-piste. Seitsemän suurinta tuntikeskiarvoa jätetään huomioimatta kultakin kuukaudelta tilastollisesti epävarmoina ja vasta 8. suurinta arvoa verrataan ohjearvoon. Kuva Typpidioksidipitoisuuden kuukausikeskiarvot. Kuva Typpidioksidipitoisuuden vuorokausiohjearvoon verrannolliset pitoisuudet. Vuorokausiohjearvo on 70 μg/m 3.

22 22 Kuva Typpidioksidipitoisuuksien tuntiohjearvoon verrannolliset pitoisuudet. Tuntiohjearvo on 150 μg/m 3. Kuva Typpidioksidipitoisuuden vuorokausikeskiarvot eri mittausasemilla.

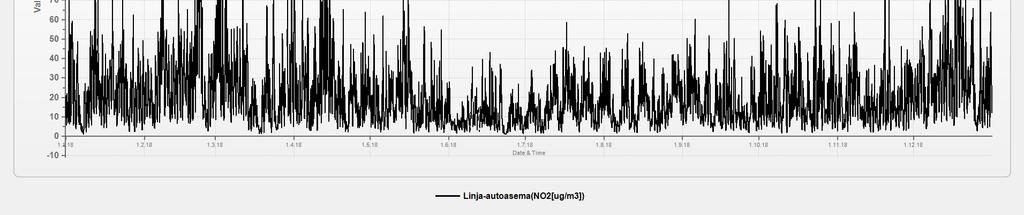

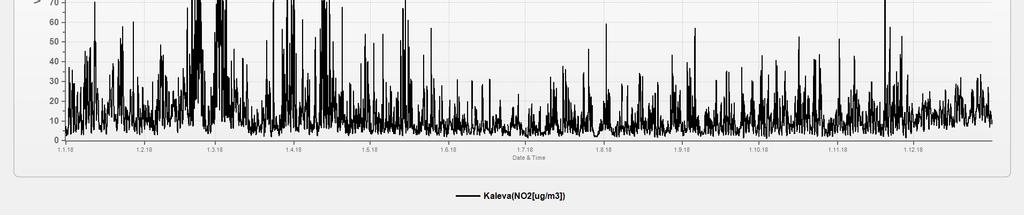

23 23 Kuva Typpidioksidipitoisuuden tuntikeskiarvot eri mittausasemilla.

24 Otsoni Otsonipitoisuuden vuosikeskiarvo Kalevassa oli 44 μg/m 3. Otsonipitoisuuksia on esitetty kuvissa Muut tunnusluvut on esitetty liitetaulukossa. Kuva Otsonipitoisuuden kuukausikeskiarvot Kalevassa. 5.5 Hiilimonoksidi 5.6 Rikkidioksidi Kuva Otsonipitoisuuden suurimmat tuntikeskiarvot Kalevassa. Hiilimonoksidipitoisuuden seuraaminen Tampereella lopetettiin vuonna Pitoisuudet olivat 2000-luvulla alle 20% yhden tunnin ja 8 tunnin aikajaksoille annetuista ohjearvoistaan. Rikkidioksidin pitoisuutta ei ole mitattu Tampereella vuoden 2003 jälkeen, koska pitoisuudet ovat vuosien varrella pienentyneet aivan oleellisesti luvun tilanteesta.

25 25 6 TULOSTEN ARVIOINTI 6.1 Tunnusluvut ilmanlaadun arvioimiseksi Tulosten arvioinnissa sovelletaan valtioneuvoston päätöstä ilmanlaadun ohjearvoista (480/1996) ja valtioneuvoston asetusta ilmanlaadusta (79/2017). Arvioinnissa on sovellettu myös WHO:n (2006) antamia ohjearvoja pienhiukkasten pitoisuudelle. Ilmanlaadun ohjearvot Kansalliset ulkoilman laatua koskevat ohjearvot on esitetty taulukossa Taulukko Ilmanlaadun ohjearvot (VNp 480/1996). Aine Ohjearvo, 20 C Tilastollinen määrittely Hiilimonoksidi, CO 20 mg/m 3 tuntiarvo 8 mg/m 3 tuntiarvojen liukuva 8 tunnin keskiarvo Rikkidioksidi, SO2 250 μg/m 3 kuukauden tuntiarvojen 99. prosenttipiste 80 μg/m 3 kuukauden toiseksi suurin vuorokausiarvo Typpidioksidi, NO2 150 μg/m 3 kuukauden tuntiarvojen 99. prosenttipiste 70 μg/m 3 kuukauden toiseksi suurin vuorokausiarvo Kokonaisleijuma, TSP 120 μg/m 3 vuoden vuorokausiarvojen 98. prosenttipiste 50 μg/m 3 vuosikeskiarvo Hengitettävät hiukkaset, PM10 70 μg/m 3 kuukauden toiseksi suurin vuorokausikeskiarvo Haisevien rikkiyhd. kok. määrä 10 μg/m 3 kuukauden toiseksi suurin vuorokausikeskiarvo (TRS) TRS ilmoitetaan rikkinä Aineiston q. prosenttipiste on se pitoisuusarvo, jota pienempiä pitoisuusarvoja aineistossa on q %.

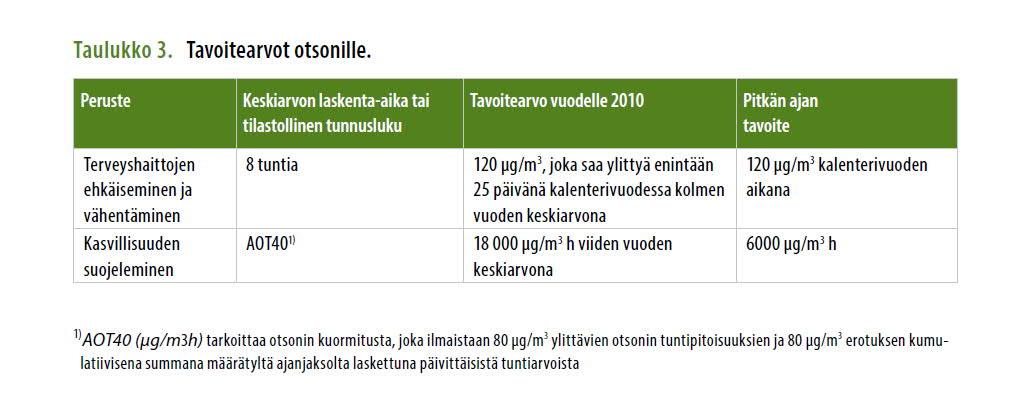

26 26 Ilmanlaadun raja-arvot Ilmanlaadun raja-arvot on esitetty taulukossa Taulukko Ilmanlaadun raja-arvot. Otsonin tavoitearvot Valtioneuvoston asetuksen mukaan terveyshaittojen ehkäisemiseksi ja vähentämiseksi ja kasvillisuuden suojelemiseksi otsonin tavoitearvot ovat: Taulukko Otsonit tavoitearvot (VNA 79/2017). Lisäksi väestölle on tiedotettava kohonneista pitoisuuksista, mikäli otsonipitoisuus ylittää tuntikeskiarvona tiedotuskynnysarvon 180 μg/m 3 ja väestöä on varoitettava, mikäli otsonipitoisuuden tuntikeskiarvo ylittää varoituskynnysarvon 240 μg/m 3.

27 Hiukkaset Vuonna 2018 Tampereen 53 tonnin hiukkaspäästöistä noin 40 % tuli liikenteestä ja loput piste- ja pintalähteistä (pintalähteet ovat esim. pieniä lämmityskattiloita). Tampereen hiukkaspäästöt vuosina on esitetty liitetaulukossa ja kuvassa Kuva Hiukkaspäästöt (t/a) Tampereella vuosina Hengitettävät hiukkaset (PM10) ja karkeat hiukkaset (PM2.5-10) Hengitettävien hiukkasten pitoisuus kuvaa aerodynaamiselta halkaisijaltaan alle 0,01 mm:n hiukkasten määrää ilmassa. Korkeimmat pitoisuuden kuukausikeskiarvot (31 μg/m 3 ) todettiin Epilässä ja Pirkankadun varrella huhtikuussa. Kansallinen vuorokausiohjearvo (70 µg/m 3 ) ylittyi molemmilla edellä mainituilla asemilla huhtikuussa. Hengitettävien hiukkasten pitoisuuden vuosikeskiarvoja on esitetty kuvassa ja liitetaulukoissa. Vertailun vuoksi voidaan todeta, että pääkaupunkiseudulla hengitettävien hiukkasten pitoisuuden vuosikeskiarvot vuonna 2016 olivat eri mittausasemilla μg/m 3. Hengitettäville hiukkasille (PM10) annetun raja-arvon numeroarvo ylittyi Pirkankadulla 10 kertaa ja Epilässä 11 kertaa. Raja-arvon numeroarvo saa valtioneuvoston asetuksen (79/2017) mukaan ylittyä 35 kertaa kalenterivuoden aikana yhdellä asemalla, joten itse raja-arvo ei ylittynyt. Ilmanlaatu luokittuu mittausten mukaan huonoksi keväisin katupölyn takia eri puolilla Suomea. Pääkaupunkiseudulla toteutetussa katupölyhankkeessa todettiin, että lunta kannattaa kuljettaa pois kadun varsilta, koska merkittävä osa keväällä ilmaan nousevasta pölystä on kertynyt tienvarren penkkoihin talven aikana. Kadunvarren lumessa voi olla jopa 20-kertainen kiintoainespitoisuus puhtaaseen lumeen verrattuna.

28 28 Kuva Hengitettävien hiukkasten (raja-arvo 40 μg/m 3 ) ja pienhiukkasten pitoisuuden (raja-arvo 25 μg/m 3 ) vuosikeskiarvoja Tampereella. Kuva Raja-arvotason (vuorokausikeskiarvona 50 µg/m 3 ) ylitysten vuosittainen lukumäärä kpl hengitettävien hiukkasten osalta. Karkeilla hiukkasilla (PM2.5-10) tarkoitetaan hengitettävien hiukkasten ja pienhiukkasten erotusta, eli halkaisijaltaan kokoluokkaa 0,01 0,0025 mm olevia hiukkasia. Tälle kokoluokalle ei ole annettu ohje- eikä raja-arvoa. Karkeiden hiukkasten osuutta mitataan Epilässä Grimm 180-analysaattorilla. Karkeiden hiukkasten pitoisuuden kuukausikeskiarvot olivat Epilässä 1-24 µg/m 3, suurimmat vuorokausikeskiarvot µg/m 3 ja suurimmat tuntikeskiarvot µg/m Pienhiukkaset (PM2.5) Pienhiukkasten pitoisuuden vuosikeskiarvo Linja-autoasemalla oli 5,9 µg/m 3, Kalevassa 5,5 µg/m 3 ja Epilässä 6,2 µg/m 3. Vertailun vuoksi voidaan todeta, että pääkaupunkiseudulla pienhiukkasten pitoisuuden vuosikeskiarvot vuonna 2016 olivat eri mittausasemilla 4,9-8,3 µg/m 3.

29 Typen oksidit Vuonna 2018 Tampereen typen oksidien päästöistä noin 43 % tuli liikenteestä ja loput piste- ja pintalähteistä. Typen oksidien päästöt olivat edellisvuotta pienemmät. Typen oksidien päästömäärät Tampereella vuosina on esitetty kuvassa ja liitetaulukossa. Typpidioksidin pitoisuuden vuosikeskiarvoja on esitetty kuvassa Typpidioksidipitoisuuden vuorokausiohjearvoon (70 μg/m 3 ) verrannolliset pitoisuudet olivat Pirkankadulla %, Kalevassa % ja Linjaautoasemalla % ohjearvosta. Tuntiohjearvoon (150 μg/m 3 ) verrannolliset pitoisuudet olivat Pirkankadun varrella %, Kalevassa 19-66% ja Linja-autoasemalla % ohjearvosta. Pääkaupunkiseudulla typpidioksidin pitoisuuden vuosikeskiarvot vuonna 2016 olivat µg/m 3. Vuosiraja-arvo ylittyi mm. Helsingin Mäkelänkadulla ja Töölöntullissa. Kuva Typen oksidien päästöt NO2:na (t/a) Tampereella vuosina Kuva Typpidioksidipitoisuuden vuosikeskiarvoja (μg/m 3 ) Tampereella.

30 Otsoni Otsonin pitoisuudelle tiedotuskynnys on 180 µg/m 3 ja varoituskynnys 240 µg/m 3 tuntikeskiarvoina. Tavoitearvot ja tiedotuskynnys eivät ylittyneet Tampereella vuoden aikana. Otsonipitoisuuden vuosikeskiarvo oli Kalevan mittausasemalla 44 µg/m 3. Pääkaupunkiseudulla otsonin pitoisuuden vuosikeskiarvot vuonna 2016 olivat µg/m Hiilimonoksidi 6.8 Rikkidioksidi Kuva Otsonipitoisuuden vuosikeskiarvoja (μg/m 3 ) Tampereella. Hiilimonoksidipäästöt Tampereella ovat lähes kokonaan peräisin liikenteestä, josta aiheutui 1210 tonnin CO-päästöt vuonna 2017 (Liisa 2017). Hiilimonoksidin päästömääriä Tampereella eri vuosina on esitetty liitetaulukossa. Rikkidioksidipäästöjä syntyi Tampereella vuoden aikana 29 tonnia. Kuvassa ja liitetaulukossa on esitetty rikkidioksidin päästömäärät Tampereella vuosina Rikkidioksidin pitoisuutta ei ole mitattu Tampereella vuoden 2003 jälkeen, koska pitoisuudet ovat vuosien varrella pienentyneet aivan oleellisesti 1970-luvun tilanteesta. Liitetaulukossa 30 ja kuvassa on esitetty rikkidioksidipitoisuuden vuosikeskiarvot Tampereella vuosina

31 31 Kuva Rikkidioksidipäästöt (t/a) Tampereella vuosina Ilmanlaatuindeksi Kuva Rikkidioksidipitoisuuden vuosikeskiarvoja (μg/m 3 ) Tampereella. Ilmanlaatuindeksiä käytetään päivittäisessä ilmanlaatutiedotuksessa. Sen avulla ilmanlaatu kullakin asemalla voidaan tiivistää laatusanoihin hyvä, tyydyttävä, välttävä, huono tai erittäin huono. Indeksi on tunneittain mittausasemalle laskettava vertailuluku, joka kuvaa sen hetkistä ilmanlaatua suhteutettuna ensisijaisesti ilmanlaadun ohje- ja raja-arvoihin. Indeksi lasketaan tunneittain kullekin mittausasemalle ja siellä mitattaville epäpuhtauksille. Kullekin saasteelle lasketaan ali-indeksi ja näistä korkein määrittelee ko. mittauspaikan ilmanlaatuindeksin. Suomessa käytettävä indeksi eroaa ulkomaisista ilmalaatuindekseistä. Ilmanlaatuindeksin laskennassa voidaan ottaa huomioon rikkidioksidin (SO2), typpidioksidin (NO2), hengitettävien hiukkasten (PM10), pienhiukkasten (PM2.5), otsonin (O3), hiilimonoksidin (CO) ja haisevien rikkiyhdisteiden (TRS) pitoisuudet. Asemilla ei yleensä mitata näitä kaikkia, joten käytännössä indeksi lasketaan aina vain osasta näitä yhdisteitä. Eri asemien indeksit eivät siis välttämättä ole täysin vertailukelpoisia keskenään. Jos asemalla mitataan yhtä tai kahta yhdistettä, indeksiä ei

32 32 välttämättä lasketa lainkaan. Indeksin laskennassa käytettävät taitepisteet on esitetty taulukossa Ilmanlaatuindeksillä (NO2 ja PM10 mukaan lukien) arvioituna ilmanlaatu Pirkankadun varrella oli vuoden 2018 aikana 185 päivänä hyvä, 117 päivänä tyydyttävä, 48 päivänä välttävä, 11 päivänä huono ja 4 päivänä erittäin huono. Ajantasaista tietoa mm. Tampereen ilmanlaadusta löytyy internetistä osoitteesta Kuva mukaisesti tunneittain tarkasteltuna (viiden vuoden aikajaksollakin) Pirkankadun varrella ilmanlaatu on ollut hyvä tai tyydyttävä yli 95% ajasta. Maksimityyppinen tarkastelu (yksikin huono tunti-indeksi luokittaa koko päivän huonoksi) siis antaa hieman liian huonon kuvan asiasta. Toisaalta Pirkankadun varrella ei ole mitattu pienhiukkasten pitoisuutta ennen kuin vuoden 2019 alusta alkaen. Taulukko Indeksin taitepisteet (μg/m 3, CO: mg/m 3 ). Indeksi CO NO2 SO2 O3 PM10 PM2.5 TRS 1h 1h 1h 1h 1h 1h > Pitoisuudet ovat tuntikeskiarvoja ja indeksit kokonaislukuja Taulukko Indeksin määrittely. Indeksi Luonnehdinta Terveysvaikutukset Muut vaikutukset 0-50 hyvä ei todettuja lieviä luontovaikutuksia pitkällä aikavälillä tyydyttävä hyvin epätodennäköisiä lieviä luontovaikutuksia pitkällä aikavälillä välttävä epätodennäköisiä selviä kasvillisuusvaikutuksia, materiaalivaikutuksia pitkällä aikavälillä huono mahdollisia herkillä yksilöillä selviä kasvillisuus- ja materiaalivaikutuksia pitkällä aikavälillä erittäin huono mahdollisia herkillä yksilöillä selviä kasvillisuusvaikutuksia, materi - aalivaikutuksia pitkällä aikavälillä

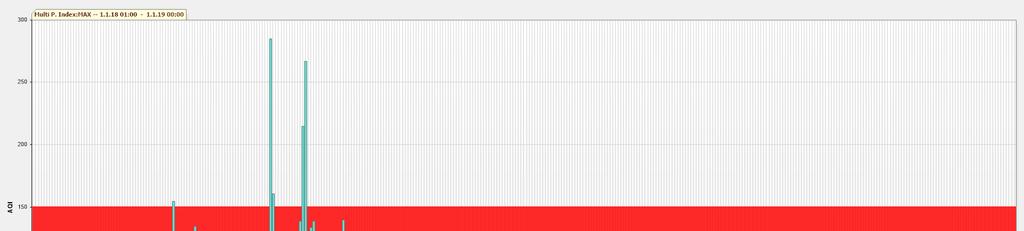

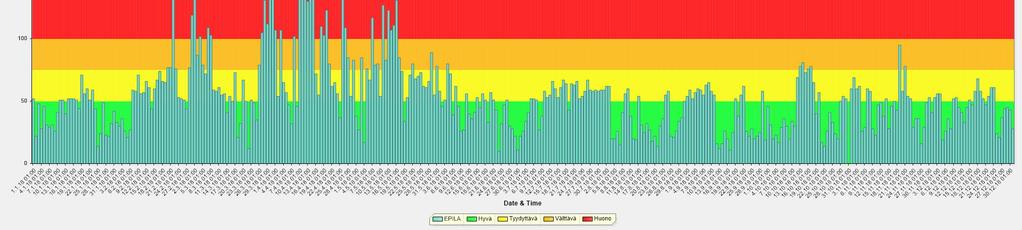

33 33 Kuva Ilmanlaatu Pirkankadun ja Epilän mittausasemilla 2018 indeksiarvoina (päivittäiset maksimit).

34 34 7 YHTEENVETO Typen oksidien päästöt Tampereella vuonna 2015 olivat 1655 tonnia eli hieman edellisvuotista pienemmät. Typpidioksidin pitoisuuden vuosikeskiarvo Pirkankadun varrella oli 15 μg/m 3, Linja-autoasemalla 20 µg/m 3 ja Kalevassa 13 µg/m 3 vuosiraja-arvon ollessa 40 µg/m 3. Typpidioksidin pitoisuudelle annetut ohje- ja raja-arvot eivät ylittyneet. Hiukkaspäästöt Tampereella olivat 53 tonnia, eli pienemmät kuin edellisvuonna. Hengitettävien hiukkasten pitoisuuden vuosikeskiarvo Pirkankadulla oli 12 μg/m 3 ja Epilässä 10 μg/m 3 vuosiraja-arvon ollessa 40 µg/m 3. Hengitettäville hiukkasille (PM10) annetun raja-arvon numeroarvo ylittyi Pirkankadulla 10 kertaa ja Epilässä 11 kertaa. Raja-arvon numeroarvo saa ylittyä 35 kertaa kalenterivuoden aikana yhdellä asemalla, joten itse raja-arvo ei ylittynyt. Kansallinen ohjearvo ylittyi Epilässä ja Pirkankadun varrella huhtikuussa. Pienhiukkasten pitoisuuden vuosikeskiarvo oli Linja-autoasemalla 5,9 µg/m 3, Kalevassa 5,5 µg/m 3 ja Epilässä 6,2 µg/m 3. Pienhiukkasten pitoisuuden vuosikeskiarvolle annettu raja-arvo 25 µg/m 3 ei siis ylittynyt. WHO:n antama vuorokausiohjearvo 25 µg/m 3 ylittyi Kalevassa elokuussa ja Epilässä lokakuussa, mutta WHO:n vuosiohjearvo 10 µg/m 3 ei ylittynyt millään asemalla. Otsonipitoisuuden vuosikeskiarvo Kalevassa oli 44 μg/m 3. Valtioneuvoston asetuksessa otsonin pitoisuudelle annettu tiedotuskynnyspitoisuus (180 µg/m 3 tuntikeskiarvona) ei ylittynyt. AOT40 indeksi, eli 80 µg/m 3 ylittävien tuntipitoisuuksien summa jaksolla klo oli Kalevassa 2825 µg/m 3 h (tavoitearvon ollessa µg/m 3 h (viiden vuoden keskiarvona). Rikkidioksidipäästöt olivat 29 tonnia. Rikkidioksidipäästöt olivat pienemmät kuin edellisvuonna energiantuotannon vähentyneistä päästöistä johtuen. Tampereella ei ole mitattu rikkidioksidin pitoisuutta enää vuoden 2003 jälkeen. Ilmanlaatuindeksillä (NO2 ja PM10 mukaan lukien) arvioituna ilmanlaatu Pirkankadun varrella oli vuoden 2018 aikana 185 päivänä hyvä, 117 päivänä tyydyttävä, 48 päivänä välttävä, 11 päivänä huono ja 4 päivänä erittäin huono.

35 35 8 KIRJALLISUUTTA JA LINKKEJÄ Anon Säätietoja Anon Suomen pisimmällä maantietunnelilla vain vähäisiä vaikutuksia Tampereen ilmanlaatuun Elsilä, A Ote YLVA ympäristönsuojelun tietojärjestelmästä. JPP-Kalibrointi Ky 2017.Raportti Tampereen kaupungin NO x--analysaattoreiden kalibroinneista ,4 s. Karvosenoja N., Tainio M., Kupiainen K., Tuomisto J. T., Kukkonen J. and Johansson M Evaluation of the emissions and uncertainties of PM2.5 originated from vehicular traffic and domestic wood combustion in Finland. Boreal Environment Research 13 (5): (pdf) Karvosenoja, N Sähköposti / tiedoksianto. Kaski, N. ym Ilmanlaatu pääkaupunkiseudulla vuonna HSY. Komppula, B Ilmanlaadun mittausohje. Ilmatieteen laitos, Raportteja 2017: 6. e=1 Kupiainen, K. ym Katupölyn päästöt ja torjunta. KAPU-hankkeen loppuraportti. Helsingin kaupungin ympäristökeskus. Helsinki 13/2009, 108 s. LIISA Suomen tieliikenteen pakokaasupäästöjen laskentajärjestelmä, Pegasor AQ Urban Air Quality Monitor. Operating Manual 2016, version number 1.5. Pirkanmaan elinkeino-, liikenne- ja ympäristökeskus Kirjallisia tiedoksiantoja. Portin, H. ja Julkunen, A Hiukkasten lukumäärä ja keuhkodeposoituvan pinta-alan mittaukset erilaisissa ympäristöissä. Alustus vuoden 2018 mittaajatapaamisessa. Saarnio, K. ym Ulkoilman SO2-, NO- ja O3-mittausten kansallinen vertailumittaus sekä ilmanlaatumittausten laatujärjestelmä- ja kenttäauditointi Ilmatieteen laitos Raportteja- Rapporter-Reports 2018:1. Salmi, J. ym Valtatie 12. Tampereen tunnelin ilmanlaadun seuranta. Mittaustulokset vuodelta SFS Ilmansuojelu. Ilman laatu. Typen oksidien määritys kemiluminesenssimenetelmällä. 8 s. Tamminen T. ja Tamminen A Tampereen ilmanlaatuselvitys. Tampereen kaupunki, ympäristönsuojelun julkaisuja 5/ s. Tampereen ilmanlaadun mittaustulokset Neljännesvuosiraportit 1/2018, 2/2018, 3/2018 ja 4/ Tampereen kaupunki Tampereen ilmanlaatu Päästöt ja ilmanlaadun mittaustulokset. Tampereen kaupunki, ympäristönsuojelun julkaisuja 1/2017, 60 s.

36 36 Walden, J. ym DEMONSTRATION OF THE EQUIVALENCE OF PM2.5 AND PM10 MEASUREMENT METHODS IN KUOPIO Walden, J. & Vestenius, M WHO Air Quality Guidelines: Global Update Particulate matter, ozone, nitrogen dioxide and sulphur dioxide. YM Kansallinen ilmansuojeluohjelma

37 37 LIITETAULUKOT Tampere 2018 ilmanlaadun mittaustulosten tunnusluvut Liitetaulukko 1. Hengitettävien hiukkasten (PM10) pitoisuudet (µg/m3) Pirkankadun mittausasemalla. Teom 1400A. Month 2018 count percentage(%) average 99.%-point highest value count % 2.vrk 2.highest value highest value arvosta Jan ,9 7,0 16, , Feb ,6 15,4 100, , Mar ,9 19,4 99,7 333, , Apr ,3 31,3 169, May ,1 24,2 102,7 161, , Jun ,5 12,8 87,4 161, Jul , , , Aug ,8 9,6 25,7 43, , Sep ,2 22,3 27, , Oct ,9 9,9 31,9 38, , Nov ,6 11,6 79,5 168, , Dec ,7 8,7 44,4 55, , AVG 99,4 14,3 Liitetaulukko 2. Hengitettävien hiukkasten (PM10) pitoisuudet (µg/m3) Epilän mittausasemalla. Grimm 180. Month 2018 count percentage(%) average 99.%-point highest value count % 2.vrk 2.highest value highest value arvosta Jan ,9 6,9 22,4 32, ,5 13, ,7 14,2 49,9 204, ,4 43,6 38 Mar ,6 21,1 164,5 334, ,3 64,2 86 Apr ,8 182,2 316, ,6 129,8 129 May ,2 24,1 121,3 161, ,6 66,6 82 Jun ,9 8,7 39,5 60, ,8 22,3 30 Jul ,1 26,7 33, ,6 19,6 28 Aug ,0 23,8 25, ,7 27 Sep ,1 25,2 27, ,4 20,7 25 Oct ,1 7,6 32, ,3 29,4 39 Nov ,9 7,3 42,1 91, ,1 26,7 22 Dec ,6 16,9 23, ,3 12,3 16 AVG 99,4 13,1 Liitetaulukko 3. Karkeiden hiukkasten (PM10-2.5) pitoisuudet (µg/m3) Epilässä. Grimm 180. Month 2018 count percentage(%) average 99.%-point highest value count 2.highest value highest value Jan ,9 1,9 8,5 13,3 31 3,8 4,3 Feb ,7 5,5 39,2 180, ,5 27 Mar ,6 14,0 145,4 297, ,3 50,6 Apr ,4 165,5 273, ,6 111,2 May ,2 18,9 101, ,7 51,2 Jun ,3 35,6 53, ,3 18,9 Jul ,9 11,6 22,8 31 6,5 6,8 Aug ,5 12,3 19,6 31 7,2 7,4 Sep ,2 8,8 10, ,9 Oct ,1 1,5 12,5 18, ,1 Nov ,9 1, ,4 29 4,6 13,5 Dec ,6 3,9 4,9 30 1,7 2 AVG 6,9

38 38 Liitetaulukko 4. Pienhiukkasten (PM2.5) pitoisuudet (µg/m3) Kalevan mittausasemalla.teom 1400A. Month 2018 count percentage(%) average 99.%-point highest value count %WHO 2.highest value highest value ohjearvosta Jan ,3 5, , ,5 10,8 43 Feb ,1 9,0 33,6 52, , Mar ,3 21,5 43, ,6 13,5 54 Apr ,3 6,5 28,2 39, ,9 17,3 69 May ,2 5,1 14,7 18,9 29 9,4 9,8 39 Jun ,7 3,8 9,3 10,3 25 6,3 7,4 30 Jul ,2 7,8 25,1 28, ,2 20,4 82 Aug ,6 4,9 34,8 50, ,4 106 Sep ,7 4,6 12,7 15,7 29 8,9 9,7 39 Oct ,9 4,7 21, ,6 19,3 77 Nov ,8 13,1 17,1 30 6,6 10,7 43 Dec ,2 4,2 11,3 17,6 31 7,7 7,9 32 AVG 96,3 5,5 Liitetaulukko 5. Pienhiukkasten (PM2.5) pitoisuudet (µg/m3) Linja-autoasemalla. Teom 1400A. Month 2018 count percentage(%) average 99.%-point highest value count %WHO 2.highest value highest value ohjearvosta Jan ,8 13,4 24,5 31 9,2 9,6 38 Feb ,9 9,3 34,5 49, ,2 21,6 86 Mar ,8 6, , ,6 13,6 54 Apr ,2 7,0 29,3 38, ,4 19,8 79 May ,2 6, , ,2 14,1 56 Jun ,0 9,3 12,1 29 6,6 7,6 30 Jul ,3 6,6 17,7 21, ,2 10,8 43 Aug ,4 4,8 12,3 15, ,9 44 Sep ,5 5,3 14, ,3 41 Oct ,9 6,1 21,6 25, ,1 19,9 80 Nov ,4 4,4 18,1 30,1 30 7,8 14,3 57 Dec ,5 5,2 13,3 16,1 31 9,2 9,3 37 AVG 97,0 5,9 Liitetaulukko 6. Pienhiukkasten (PM2.5) pitoisuudet (µg/m3) Epilässä. Grimm 180. Month 2018 count percentage(%) average 99.%-point highest value count %WHO 2.highest value highest value ohjearvosta Jan ,9 5,0 14,8 22,8 31 9, Feb ,7 8,7 24,5 31, ,2 20,1 80 Mar ,6 7,2 30,7 43, ,4 16,9 68 Apr ,4 27,7 42, ,6 18,7 75 May ,2 5,2 20,8 26, ,9 15,4 62 Jun ,9 3,4 10,1 13,9 30 6,5 7,2 29 Jul ,2 19,7 20, , Aug ,6 16,8 17, ,5 12,7 51 Sep ,9 17,7 19, ,4 14,8 59 Oct ,1 6,1 28,5 31, ,6 26,2 105 Nov ,9 5,7 21,9 35, ,2 13,5 54 Dec ,0 15, ,7 11,4 46 AVG 99,4 6,2

39 39 Liitetaulukko 7. PM1 hiukkasten pitoisuudet (µg/m3) Epilässä. Grimm 180. Month 2018 count percentage(%) average 99.%-point highest value count 2.highest value highest value Jan ,9 5,9 17, ,9 12,3 Feb ,7 9,8 26, ,1 25 Mar ,6 6,4 20,9 32, ,4 14,8 Apr ,7 23,6 28, ,3 20,9 May ,2 4,1 18,3 21, ,5 12,5 Jun ,9 2,4 9,4 13,2 30 5,4 6,1 Jul ,3 18,5 19, ,8 13 Aug , , ,7 11 Sep ,0 15,4 16, ,7 13 Oct ,1 5,3 27,2 29, ,4 24,9 Nov ,9 4,4 15,3 17,7 29 8,5 13 Dec ,6 15,2 20, ,5 11,2 AVG 5,5 Liitetaulukko 8. Typpimonoksidin (NO) pitoisuudet (µg/m3) Kalevan mittausasemalla. Thermo 42i. Month 2018 count percentage(%) average 99.%-point highest value count 2.highest value highest value Jan ,3 38,4 83, ,3 Feb ,6 8,4 130,4 289, ,3 78,8 Mar ,9 9,2 160,2 232, ,5 64,3 Apr ,8 50,2 131, ,7 22,1 May ,5 2,4 19,4 91,2 31 5,7 12,9 Jun ,7 1,9 6,4 14,4 29 2,5 3,8 Jul ,1 10,7 19,2 31 3,7 4,1 Aug ,6 4,8 51,2 56, ,8 36,5 Sep ,5 25,4 60, ,6 Oct ,5 25,3 55,7 31 6,5 7,3 Nov ,9 2,4 21, ,3 Dec ,3 16,7 39,6 31 6,6 7,2 AVG 99,5 4,0 Liitetaulukko 9. Typpidioksidin (NO2) pitoisuudet (µg/m3) Kalevan mittausasemalla. Thermo 42i. Month 2018 count percentage(%) average 99.%-point highest value count NO2 NO2 % 2.vrk % 99% 2.highest value highest value arvosta arvosta Jan ,8 53,6 70, , Feb ,6 20,2 90,6 110, ,6 64, Mar ,9 20,3 98, ,4 61, Apr ,9 71,3 90, ,3 41, May ,5 10, , ,5 24, Jun ,7 7,7 27,8 31, ,1 12, Jul ,2 34,4 46, , Aug ,6 9,0 32,8 59, ,9 19, Sep ,1 36,6 57, ,6 15, Oct ,1 40,8 52, , Nov ,9 13, , ,9 26, Dec ,1 31,2 33, ,1 20, AVG 99,5 12,9

40 40 Liitetaulukko 10. Typpimonoksidin (NO) pitoisuudet (µg/m3) Linja-autoasemalla. Thermo 42i. Month 2018 count percentage(%) average 99.%-point highest value count 2.highest value highest value Jan ,7 18,0 137,7 231, ,9 58,5 Feb ,9 23,5 173,5 223, ,4 105,7 Mar ,6 19,2 207,5 353, ,9 101,5 Apr ,0 129,8 224, ,6 45,5 May ,3 8,1 52,9 96, ,6 24 Jun ,4 3,7 19,5 26,5 29 6,3 10,2 Jul ,8 55,8 82, ,4 20,3 Aug ,7 8,0 74, ,4 26,6 Sep ,1 88,0 149, ,9 37,7 Oct ,2 135,7 179, ,4 47,8 Nov ,9 14,7 87,1 362, ,5 48,2 Dec ,1 162,9 241, ,1 AVG 99,4 13,9 Liitetaulukko 11. Typpidioksidin (NO2) pitoisuudet (µg/m3) Linja-autoasemalla. Thermo 42i. Month 2018 count percentage(%) average 99.%-point highest value count NO2 NO2 % 2.vrk % 99% 2.highest value highest value arvosta arvosta Jan ,7 22,2 78,9 98, ,4 42, Feb ,9 29,3 95,1 122, ,4 76, Mar ,6 25,3 102,6 114, ,3 66, Apr ,9 85,2 101, , May ,3 17, , ,9 37, Jun ,4 9,5 35,9 43, ,3 20, Jul ,0 44,7 58, , Aug ,7 16,3 44,1 52, , Sep ,7 51,9 75, ,9 27, Oct ,6 63,8 76, ,2 35, Nov ,9 18,7 65,3 110, ,2 41, Dec ,6 85, , AVG 99,4 20,2 Liitetaulukko 12. Typpimonoksidin (NO) pitoisuudet (µg/m3) Pirkankadun mittausasemalla. Thermo 42i. Month 2018 count percentage(%) average 99.%-point highest value count 2.highest value highest value Jan ,9 50,3 74, ,5 28 Feb ,4 13,5 136,4 241, ,2 88,5 Mar ,9 13,3 131,7 186, ,8 52,4 Apr ,7 8,1 47, ,2 18 May ,3 4, , ,8 Jun ,8 3,5 12,9 18,7 30 6,1 6,5 Jul ,8 20,6 38,1 31 7,7 8,5 Aug ,7 5, , ,3 11,3 Sep ,8 36,2 324, ,7 25,7 Oct ,2 8,2 36,1 47, ,9 15,5 Nov ,4 49,6 70, ,1 21,9 Dec ,6 9,0 40,9 58, ,9 23,1 AVG 99,6 8,1

41 41 Liitetaulukko 13. Typpidioksidin (NO2) pitoisuudet (µg/m3) Pirkankadun mittausasemalla. Thermo 42i. Month 2018 count percentage(%) average 99.%-point highest value count % 2.vrk % 99% 2.highest value highest value arvosta arvosta Jan ,3 49,9 72, ,7 30, Feb ,4 22,2 89, , Mar ,9 23,0 91,9 100, , Apr ,7 20,1 75,6 91, , May ,3 13,3 53,5 81, ,1 23, Jun ,8 7,3 26,8 34, ,7 11, Jul ,5 41,9 54, ,5 18, Aug ,7 10,8 36,4 45, ,8 23, Sep ,2 46,9 77, ,4 20, Oct ,2 13,7 44,7 61, ,5 23, Nov ,7 53, ,9 31, Dec ,6 13, , ,1 21, AVG 99,6 14,9 Liitetaulukko 14. Otsonin (O3) pitoisuudet (µg/m3) Kalevan mittausasemalla. API 400E. Analysaattorin ja uuden mittausohjelmiston välillä olleen yhteysongelman takia dataa puuttuu kesäkuulta Month count percentage(%) average 99.%-point highest value count 2.highest value highest value Jan ,6 73,1 78, ,9 69,7 71,9 74,4 Feb ,9 48,2 76, ,9 73,6 77,1 78,7 Mar ,9 58,9 90, ,2 81,8 89,8 89,9 Apr ,8 108,5 119, ,1 96,4 100,3 108,9 May ,4 70,0 112,2 117, ,2 87,3 98,6 110,1 Jun ,6 97, ,8 74,1 91,2 92,2 Jul ,6 49,3 94,9 99, ,4 69,8 92,7 96,6 Aug ,9 46,4 95,1 110, ,7 80,4 92,7 95,0 Sep ,4 79,5 98, ,8 51,5 73,8 87,8 Oct ,5 75,4 85, ,3 66,9 74,0 79,0 Nov , , , ,5 50,9 Dec ,9 24,2 27, ,2 20,2 22,3 23,8 AVG 43,6 AOT klo >80 µg/m µg/m3 Max-8h Max8-h Roll Liitetaulukko 15. Ultrapienten hiukkasten (PM ) keuhkodeposoituva pinta-ala LDSA (µm2/cm3) Pirkankadun mittausasemalla. AQ Urban. Month count percentage(%) average 99.%-point highest value count 2.highest value highest value 2018 Jan n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a. Feb n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a. Mar n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a. Apr n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a. May n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a. Jun ,6 n.a. n.a Jul ,8 8, Aug , Sep , Oct , Nov , Dec ,9 6, AVG 6 months 7,0

42 42 Liitetaulukko 16. Ultrapienten hiukkasten (PM 0.01)-0.4 keuhkodeposoituva pinta-ala LDSA (µm2/cm3) Epilän mittausasemalla. AQ Urban. Month 2018 count percentage(%) average 99.%-point highest value count 2.highest value highest value Jan n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a. Feb n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a. Mar n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a. Apr n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a. May n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a. Jun ,4 n.a. n.a Jul , Aug , Sep , Oct , Nov , Dec AVG 6 months 6,3 Liitetaulukko 17. Ultrapienten hiukkasten (PM ) lkm-pitoisuus (1000 kpl /cm3) Pirkankadun mittausasemalla. AQ Urban. Month 2018 count percentage(%) average 99.%-point highest value count 2.highest value highest value Jan n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a. Feb n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a. Mar n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a. Apr n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a. May n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a. Jun ,6 n.a. n.a Jul ,8 62, Aug , Sep , Oct , Nov , Dec ,9 56, AVG 6 months 57,6 Liitetaulukko 18. Ultrapienten hiukkasten (PM ) lkm-pitoisuus (1000 kpl / cm3) Epilän mittausasemalla. AQ Urban. Month 2018 count percentage(%) average 99.%-point highest value count 2.highest value highest value Jan n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a. Feb n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a. Mar n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a. Apr n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a. May n.a. n.a. n.a. n.a. n.a. n.a. n.a. n.a. Jun ,4 n.a. n.a Jul , Aug , Sep , Oct , Nov , Dec AVG 6 months 45,1

43 43 Liitetaulukko 15. Tuulen suuntadatan kattavuus Kauppahämeen sääasemalla. Tulokset viitteellisiä, anemometri vioittunut, uusi säälähetin otettu käyttöön 12/2018 Month 2018 count percentage(%) average 99.%-point highest value count Jan Feb Mar Apr May Jun Jul Aug Sep Oct Nov Dec AVG 2.highest value highest value Liitetaulukko 16. Tuulen nopeus (m/s) Kauppahämeen sääasemalla. Tulokset viitteellisiä, anemometri vioittunut, uusi säälähetin otettu käyttöön 12/2018 Month count percentage(%) average 99.%-point highest value count 2.highest value Jan , Feb , Mar ,9 2, Apr , May ,9 1, Jun , Jul , Aug Sep ,5 2, Oct ,1 1, Nov ,6 1, Dec , AVG 1,9 highest value Liitetaulukko 17. Lämpötila ( C) Kauppahämeen sääasemalla. Month count percentage(%) average 99.%-point highest value count 2.highest value highest value 2018 Jan , Feb , Mar 60 99,9-5, Apr , May ,7 14, Jun ,8 13, Jul , Aug , Sep , Oct , Nov , Dec 53 99,7-3, AVG 5,2

44 44 Liitetaulukko 18. Suhteellinen kosteus (%) Kauppahämeen sääasemalla. Month 2018 count percentage(%) average 99.%-point highest value count 2.highest value highest value Jan , Feb , Mar ,9 79, Apr , May ,7 55, Jun ,8 62, Jul , Aug , Sep , Oct , Nov , Dec ,7 88, AVG 79,3 Liitetaulukko 19. Tuulen suuntadatan kattavuus Pirkankadun sääasemalla. WXT520. Month 2018 count percentage(%) average 99.%-point highest value count Jan Feb Mar Apr May Jun Jul Aug Sep Oct Nov Dec highest value highest value Liitetaulukko 20. Tuulen nopeus (m/s) Pirkankadun sääasemalla. WXT520. Month 2018 count percentage(%) average 99.%-point highest value count 2.highest value highest value Jan ,9 3,2 3,8 31 1,7 2,7 Feb ,5 1,0 3,1 3,8 28 1,9 2,6 Mar ,9 1,1 3,6 3,9 31 2,4 3,1 Apr ,7 0,8 1,9 2,4 30 1,3 1,4 May ,8 0,8 1,6 2,3 30 1,1 1,2 Jun ,9 0,8 1, ,2 1,2 Jul ,6 1,2 1, Aug ,7 1,9 2,2 31 1,3 1,5 Sep ,7 2,5 2,6 30 1,1 2 Oct ,8 2,3 2,7 31 1,3 2 Nov ,8 1,9 2,3 30 1,3 1,3 Dec ,9 0,8 2,2 2,8 31 1,2 1,4 AVG 0,8

45 45 Liitetaulukko 21. Lämpötila ( C) Pirkankadun sääasemalla. WXT520. Month 2018 count percentage(%) average 99.%-point highest value count 2.highest value Jan , Feb 14 99,9-9, Mar ,9-5, highest value Apr ,7 4, May ,3 15, Jun ,6 15, Jul , Aug , Sep , Oct , Nov , Dec ,9-2, AVG 6,4 Liitetaulukko 22. Suhteellinen kosteus (%) Pirkankadun sääasemalla. WXT520. Month 2018 count percentage(%) average 99.%-point highest value count 2.highest value highest value Jan , Feb ,9 76, Mar ,9 67, Apr ,7 66, May ,3 48, Jun ,6 53, Jul , Aug , Sep , Oct , Nov , Dec ,9 81, AVG 70,2 Liitetaulukko 23. Sademäärä Härmälässä (mm). IL Date Time Sademäärä mm Units sum Härmälä 1,18 Sademäärä mm 50,4 Härmälä 2,18 Sademäärä mm 20,1 Härmälä 3,18 Sademäärä mm 30,1 Härmälä 4,18 Sademäärä mm 36,0 Härmälä 5,18 Sademäärä mm 12,0 Härmälä 6,18 Sademäärä mm 137,4 Härmälä 7,18 Sademäärä mm 61,0 Härmälä 8,18 Sademäärä mm 54,0 Härmälä 9,18 Sademäärä mm 72,0 Härmälä 10,18 Sademäärä mm 33,0 Härmälä 11,18 Sademäärä mm 13,0 Härmälä 12,18 Sademäärä mm 23 Yhteensä 542,0

46 46 Liitetaulukko 26. Ilmanlaatu Pirkankadun mittausasemalla. Indeksi hyvä tyyd. vältt. huono er.huo n.a. Päiviä , , , Yht Liitetaulukko 26b. Ilmanlaatu eri mittausasemilla vuonna 2018 (päivittäiset maksimiarvot), eivät suoraan verrattavissa keskenään, koska eri komponenttivalikoimat. hyvä tyydyttävä välttävä huono erittäin huono yht. komponentit Epilä PM2.5, PM10 Kaleva PM2.5, NO2,O3 Linjaautoasema PM2.5, NO2,O3 Pirkankatu PM10, NO2 Liitetaulukko 27. Hengitettävien hiukkasten vuorokausiraja-arvon numeroarvon (50 µg/m3) ylitykset :00 Pirkankatu PM10 ug/m3 61, :00 Pirkankatu PM10 ug/m3 60, :00 Pirkankatu PM10 ug/m3 73, :00 Pirkankatu PM10 ug/m3 91, :00 Pirkankatu PM10 ug/m3 63, :00 Pirkankatu PM10 ug/m :00 Pirkankatu PM10 ug/m :00 Pirkankatu PM10 ug/m3 54, :00 Pirkankatu PM10 ug/m3 50,9 ##### Pirkankatu PM10 ug/m3 56,4 Ylitysten lkm yhteensä kpl 10 kpl :00 EPILA PM10 ug/m3 59, :00 EPILA PM10 ug/m3 64, :00 EPILA PM10 ug/m3 62, :00 EPILA PM10 ug/m3 76, :00 EPILA PM10 ug/m3 129, :00 EPILA PM10 ug/m3 90, :00 EPILA PM10 ug/m3 65, :00 EPILA PM10 ug/m3 56, :00 EPILA PM10 ug/m3 51, :00 EPILA PM10 ug/m3 57, :00 EPILA PM10 ug/m3 67,4 Ylitysten lkm yhteensä 11 kpl

47 47 Liitetaulukko 28. WHO:n pienhiukkasille antaman vuorokausiohjearvon (25 µg/m3) ylitykset Criteria: PM2,5>25 Kaleva Date 24Hour PM2, :00 Kaleva PM2.5 ug/m3 26,4 Ylitysten lkm yhteensä 1 kpl Criteria: PM2,5>25 Linjaautoasema Date 24Hour PM2,5 Date Time µg/m3 Ylitysten lkm yhteensä 0 kpl Criteria: PM2.5>25 Epila Date 24Hour PM Epila PM2.5 µg/m Ylitysten lkm yhteensä 1 kpl Liitetaulukko 29. Typpidioksidin tuntiraja-arvon numeroarvon ylitykset Ylitysten lkm yht. 0 kpl tulosta ei saatavilla = n.a. Hiukkasmittausten (3 kpl Teom + 1 kpl Grimm) validiteetti 01-12/2018 oli 98,3% ja typenoksidimittausten (3 kpl Thermo 42i) validiteetti 99,5%

48 48 Liitetaulukko 29a. Ilmanlaadun yhteistarkkailusopimuksessa mukana olevien laitosten päästöt vuonna SO2 NOx pöly t/a t/a t/a Tampereen Sähkölaitos Oy NSLI 0,00 0,31 0,00 NSLII 15,26 386,19 6,48 Lielahti 0,00 110,85 0,00 Atala 0,00 0,00 0,00 Hakametsä 0,90 3,70 0,04 Hervanta öljy 0,50 1,30 0,00 Hervanta hakelämpökeskus 0,06 129,10 0,50 Multisilta 0,00 0,00 0,00 Myllypuro 0,00 0,02 0,00 Naistenlahti 2,70 4,60 0,03 Nekala 1,70 9,90 0,00 Rahola 0,00 3,10 0,00 Ratina 1,20 8,90 0,05 Sarankulma 0,10 32,70 3,60 Tammervoima Oy 0,53 168,04 0,16 Adven Oy, LK 166, LK 142 Valio 0,00 0,52 0,00 Amerplast Oy 0,00 0,48 0,00 ContiTech Finland Oy 0,00 1,23 0,00 DS Smith Packaging Oy 0,00 1,58 0,00 Keskipakovalu Oy 0,01 0,01 0 Metsä Board Tako (ent. M-Real Tako) 0,00 43,51 0,00 Solenis Finland Oy 0,00 0,12 0,00 TEVO Lokomo Oy 0,00 4,69 7,33 UPM Raflatac Oy 0,00 9,29 0,00 Valmet Technologies Oy, c. 210 (Treen koelaitos) kattila P2 0,03 0,14 0,01 Valmet Technologies Oy, c (Fabrics) 0,00 1,96 0,00 Yhteensä tonnia vuodessa 22,99 922,23 18,20

49 49 Liitetaulukko 29b. Rikkidioksidipäästöt (t/a) Tampereella eri vuosina. tonnia vuodessa vuosi pistelähteet pintalähteet liikenne yhteensä Liikenteen ja pintalähteiden osalta päästökartoitustuloksen puuttuessa on käytetty edellisvuoden tietoa.

50 50 Liitetaulukko 30. Rikkidioksidipitoisuuden vuosikeskiarvot (μg/m 3 ) Tampereella eri vuosina. μg/m 3 vuosi Lielahti Keskustori <5 < <5 < <5 < < Mittausmenetelmänä Lielahdessa absorptiokeräin vuoteen 1995 saakka ja Keskustorilla absorptiokeräin/analysaattori vuoteen 1994 saakka. Keskustorilla mittausmenetelmänä vuosina DOAS (Differential Optical Absorption Spectroscopy).

51 51 Liitetaulukko 31.Tampereen hiukkaspäästöt (t/a) eri vuosina. tonnia/a vuosi pistelähteet pintalähteet liikenne yhteensä * Liikenteen ja pintalähteiden osalta päästökartoitustuloksen puuttuessa on käytetty edellisvuoden tietoa. Päästökertoimien epävarmuuksista ja kohdevuodesta johtuen alla esitettyjä laskelmia ei ole huomioitu päästömäärissä. (* Karvosenojan (2018) valtakunnallisen alueellisen päästöskenaariomallin (FRES-mallin) perusteella esittämän arvion mukaan pienpolton pienhiukkaspäästöt Tampereella vuonna 2015 olivat luokkaa 91 t/a (josta öljylämmityksen osuus n. 1 t/a), liikenteen pakokaasupäästöt 32 t/a, katupölypäästöt 21 t/a ja työkoneiden päästöt 21 t/a, eli Tampereen PM2.5 päästöt yhteensä 165 t/a (ilman pistelähteiden päästöjä). Tarkemman arvion saamiseksi tarvitaan kuntakohteinen puunkäyttökysely, joka olisi mahdollista toteuttaa esim. laadittaessa kantakaupungin seuraavaa ilmanlaatumallinnusta 2020-luvulla.

52 52 Liitetaulukko 32. Hengitettävien hiukkasten ja pienhiukkasten pitoisuuden vuosikeskiarvoja (μg/m 3 ). Paikka vuosi PM10 PM2.5 Laite / huom. II Teom käyttöön maaliskuussa 2004: Pirkankatu Teom Pirkankatu Teom Pirkankatu Teom Pirkankatu Teom Pirkankatu Teom Pirkankatu Teom Pirkankatu Teom Pirkankatu Teom Pirkankatu Teom Pirkankatu Teom Pirkankatu Teom Pirkankatu Teom Pirkankatu Teom Pirkankatu Teom Pirkankatu Teom III Teom käyttöön kesäkuussa 2006: Linja-autoasema Teom Linja-autoasema Teom Linja-autoasema Teom Linja-autoasema Teom Linja-autosema Teom Linja-autoasema Teom Linja-autoasema ,3 Teom Linja-autoasema ,9 Teom Linja-autoasema ,2 Teom Linja-autoasema ,9 Teom IV Teom käyttöön kesäkuussa 2006: Kaleva Teom Kaleva Teom Kaleva Teom Kaleva Teom Kaleva Teom Kaleva Teom Kaleva ,0 Teom Kaleva ,3 Teom Kaleva ,5 Teom Kaleva ,5 Teom I Grimm käyttöön marraskuussa 2009: Epilä Grimm Epilä Grimm Epilä Grimm Epilä Grimm Epilä Grimm (9 kk jakso) Epilä ,6 Grimm Epilä ,7 Grimm Epilä ,2 Grimm Epilä ,2 Grimm I Fidas käyttöön joulukuussa 2018 Pirkankatu Fidas

53 53 Liitetaulukko 33. Typen oksidien päästöt typpidioksidina (t/a) Tampereella. alue- eli tonnia/a vuosi pistelähteet pintalähteet liikenne yhteensä Liikenteen ja pintalähteiden osalta päästökartoitustuloksen puuttuessa on käytetty edellisvuoden tietoa. Liitetaulukko 34. Typpidioksidipitoisuuden vuosikeskiarvoja (μg/m 3 ) Tampereella. vuosi/laite Lielahti Kaleva Pirkankatu Linja-autoasema 2003 / TEI / TEI / Monitor Europe 9841B / ME / ME / ME / ME / ME / ME / ME / ME / ME ME/Thermo42i / Thermo 42i / Thermo 42i / Thermo 42i / Thermo 42i

54 54 Liitetaulukko 35. Hiilimonoksidipäästöt (t/a) Tampereella eri vuosina vuosina. tonnia vuodessa vuosi pistelähteet pintalähteet liikenne yhteensä lähde LIISA Pesonen LIISA LIISA LIISA LIISA LIISA LIISA LIISA LIISA LIISA LIISA LIISA LIISA 2017 Liitetaulukko 36. Hiilimonoksidipitoisuuden vuosikeskiarvoja (mg/m 3 ) Tampereella eri vuosina. Mittauslaitteena TEI model 42. mg/m 3 vuosi Keskustori Pirkankatu Santalahti Linnainmaa , , , , , , , , , , , , , , , ,2-0, ,2 0, ,13 0, ,13 0, ,10 0,

55 55 Liitetaulukko 37. Tieliikenteen pakokaasupäästöt ja polttonesteenkulutus Tampereella t/a (Ote Liisa 2017 raportista). Suomen tieliikenteen päästöt ja energiankäyttö kunnittain vuonna 2017 LIISA laskentajärjestelmä VTT HA = henkilöautot Päivitetty Jenni Eckhardt PA = pakettiautot Kadut tarkoittavat kunnan omistamilla teillä tapahtuvaa liikennettä, niin kaupunkikunnissa kuin maalaiskunnissakin LA = linja-autot Tiet ovat Liikenneviraston hallinnoimia teitä KA = kuorma-autot Moottoripyörä- ja mopopäästöt on jaettu kunnille väkiluvun suhteessa CO [t] HC [t] NOx [t] PM [t] CH4 [t] N2O [t] SO2 [t] CO2 [t] CO2 ekv. [t] kulutus [t] energia [TJ] suorite [Mkm] Tampere HA kadut ,2 2,8 0, Tampere PA kadut ,2 0,6 0, Tampere LA kadut ,3 0,2 0, Tampere KA kadut , Tampere YHTEENSÄ kadut ,1 6,2 4,1 0, Tampere HA tiet ,9 1,2 0, Tampere PA tiet ,1 0,3 0, Tampere LA tiet ,1 0,1 0, Tampere KA tiet , Tampere YHTEENSÄ tiet ,0 2,4 2,3 0, Tampere Moottoripyörät Tampere Mopot Tampere Mopoautot Tampere Tieliikenne yhteensä

56 56 Liitetaulukko 38. Vesisade (mm) Tampereella. TAMPERE HÄRMÄLÄ 2018 Päivä/kk I II III IV V VI VII VIII IX X XI XII Sadem äärä mm mm mm mm mm mm mm mm mm mm mm mm 1 5,1 15, , , ,6 0,3-5, ,4 0,1-1,9-3 0, , ,3 1,8 4 4, , ,1 4,3-2,7-1,2 5 5,3 0, ,1 0,5-3, ,4 0,5-3, ,6 0,3 7 0, ,2-0,3 2, ,7 1,2 0,2 5, ,4 0,1 5,4 9-0,1 1,3 6,4-10,6-0,4 3,3 1,6 0,2 2, , ,2-0, ,6 1-0,1 0,3 0,1-30,1-0,2 0,2 12-1,9 6, ,3 3,1 4,3 0, ,4 10, , , , , , , ,8-0, , ,1 17 1, ,6 6,6 0,2-0,3 18 1, , , , , , ,2 7,1-10,7 9,1 10, ,1 0,4-3 19,6-0,6 2,8-0,1 22 0,3 0, , ,4 2,5-0,1 23 3,1-0,3 0, ,1 13, ,7-0, ,6 0,4 0,1-2,1 25 0,5-2,3 0,3-3, ,3-0,5 26 0,6 0, , ,5 0, , ,2 8, ,1 0,1-0,2 28 0, , ,2-1, ,5-0,5-30 0, ,1 0,3 0,4-31 1,1-0,5 6,7 2,2 0,9 2,9 sum sum Tottijärvi ka

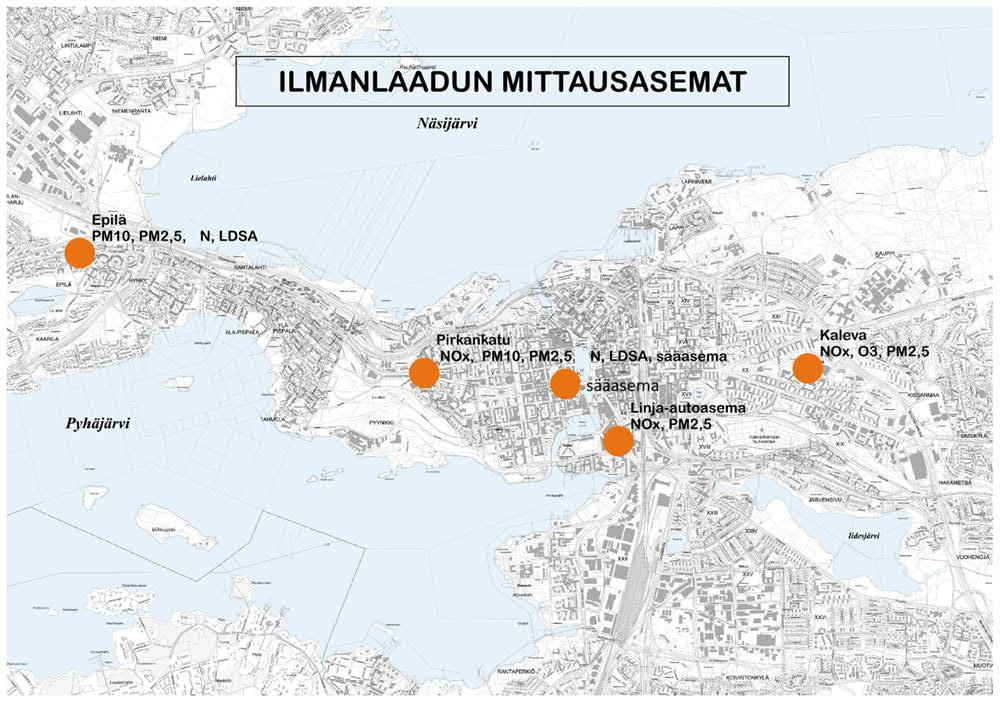

57 57 KUVALIITE 1 MITTAUSASEMAT Mittausasemien sijainti Tampereella vuonna 2018.

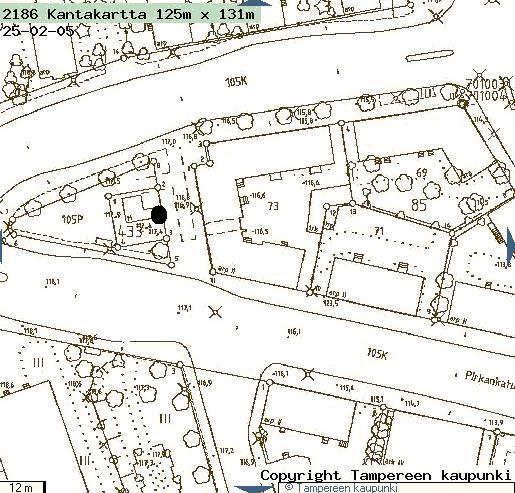

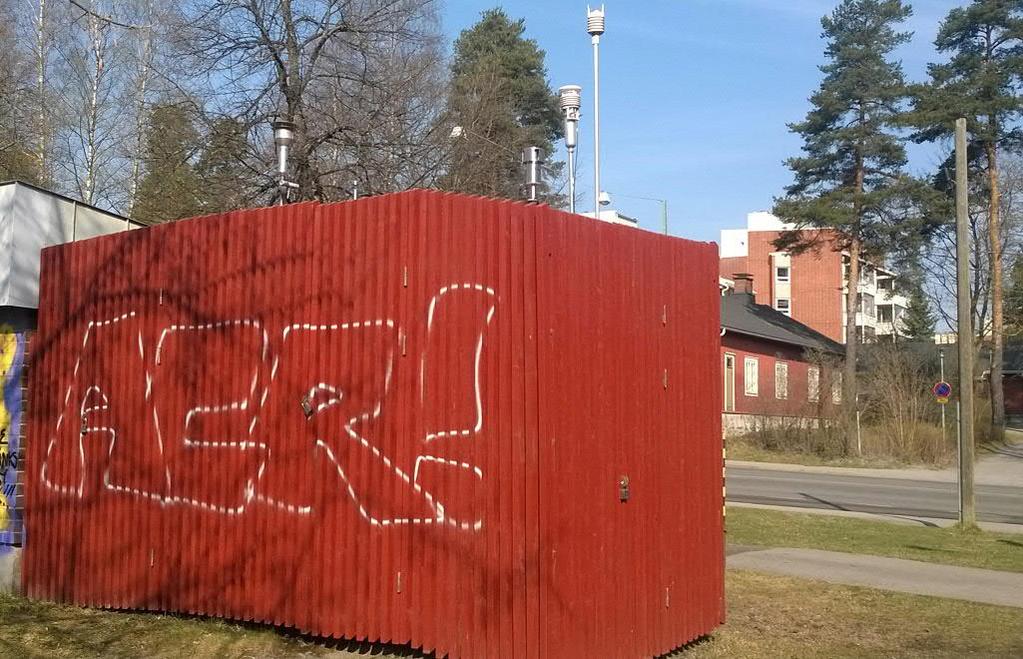

58 58 KUVALIITE 2 (1/2) PIRKANKADUN MITTAUSASEMA Aseman nimi: Pirkankatu Osoite: Santalahdentie 8 Mittausparametrit: NOx, PM10, PN, LDSA ja säätiedot: Ws.WD, T ja RH% 12/2018 alkaen myös PM10, PM4, PM2.5, PM1, PMtot ja Cn Näytteenottokorkeus: Pistemittauksena 1,5-4 metrin korkeudelta 4 metriä maanpinnasta 121 metriä merenpinnasta Ympäristö: keskusta Mitattavat komponentit / laite / mittausmenetelmä: NOx / Thermo 42i / kemiluminesenssi PM10 / TEOM 1400 / värähtelevä mikrovaaka PN ja LDSA / AQ Urban / hiukkasten sähköinen varaaminen (04/2018 alkaen) PM10, PM4, PM2,5, PM1, PMtot ja Cn / Fidas 200 / LED (12/2018 alkaen) Säätiedot WXT 520

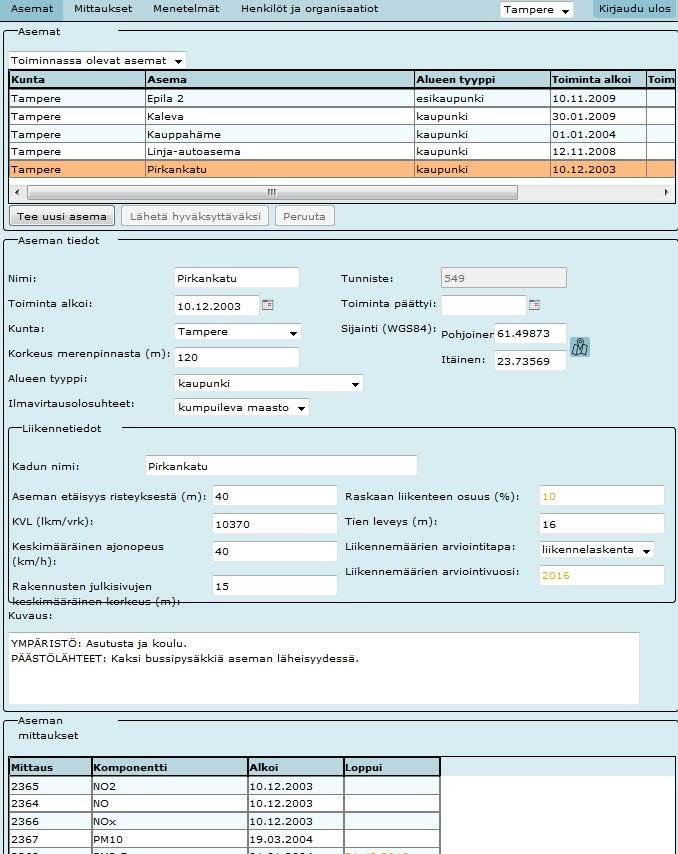

59 KUVALIITE 2 (2/2) 59

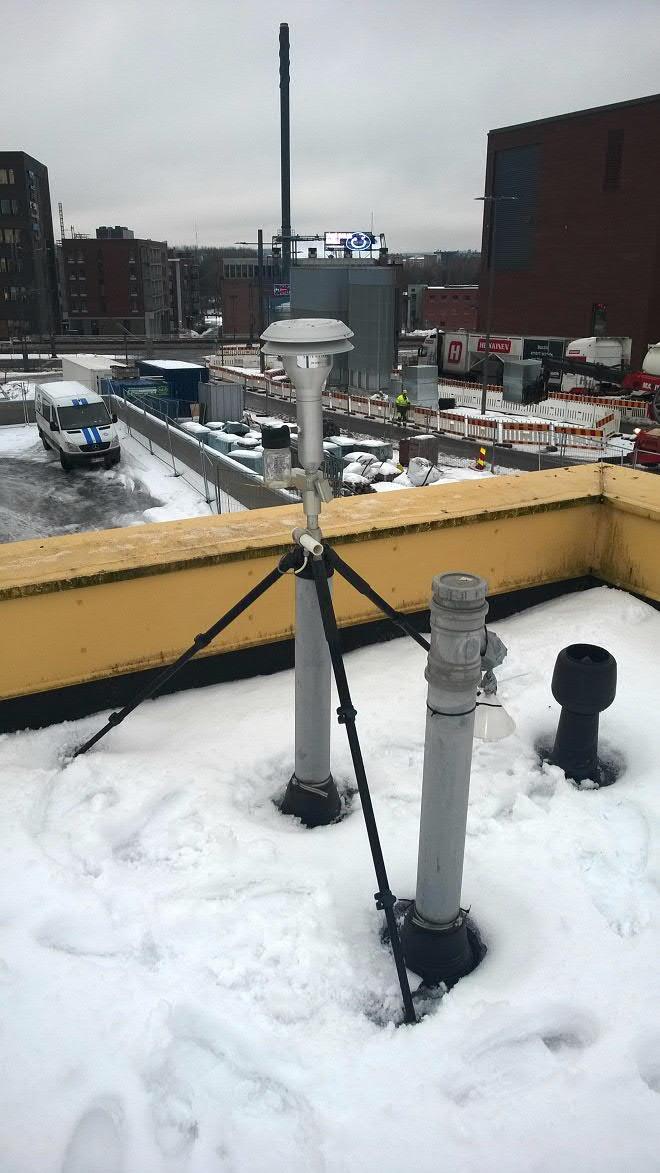

60 60 KUVALIITE 3 (1/2) LINJA-AUTOSEMA Aseman nimi: Linja-autoasema Osoite: Vuolteenkatu 4 Mittausparametrit: NOx, PM2.5 Näytteenottokorkeus: 6 metriä maanpinnasta 96 metriä merenpinnasta Ympäristö: keskusta Mitattavat komponentit / laite / mittausmenetelmä: PM2.5 / TEOM 1400 / värähtelevä mikrovaaka NOx / Thermo 42i / kemiluminesenssi

61 KUVALIITE 3 (2/2) 61

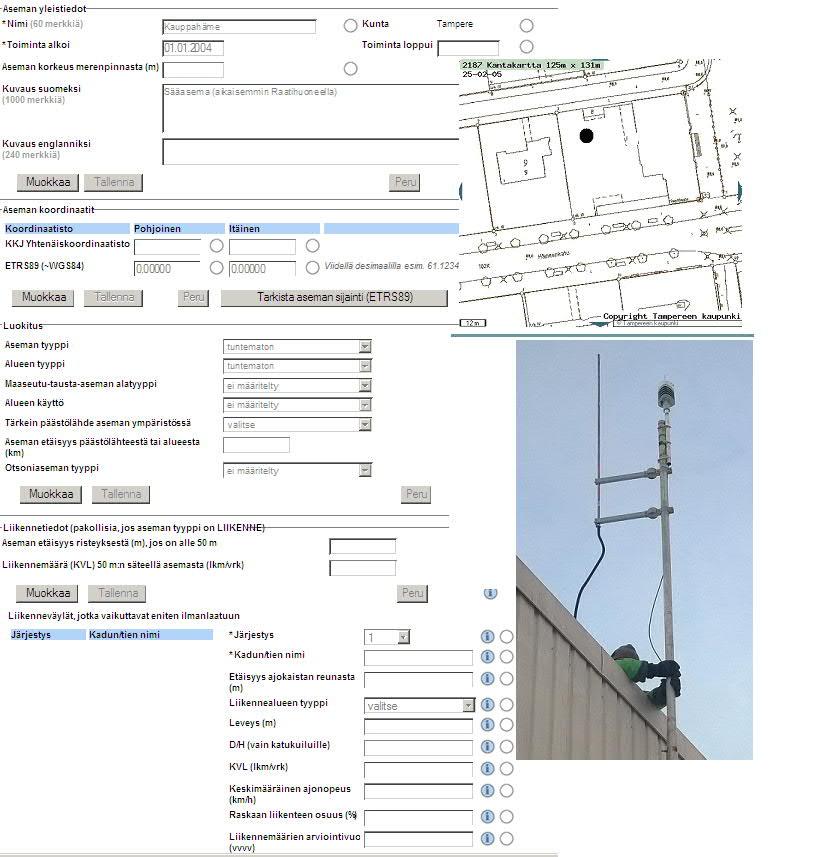

62 62 KUVALIITE 4 KESKUSTAN SÄÄASEMA Osoite: Hämeenkatu 18 Mittausparametrit: lämpötila (T), kosteus (RH), tuulen suunta (Wd) ja tuulen nopeus (Ws) Mitattavat komponentit / laite / mittausmenetelmä: WS-3-NAH / nopeusanturi, WS-3-SA / suunta-anturi, WS-3-Pt100 / lämpötila-anturi, WT-KL / kosteusanturi 30 m maanpinnasta, 117 m mpy 12/2018 alkaen WXT536 säälähetin

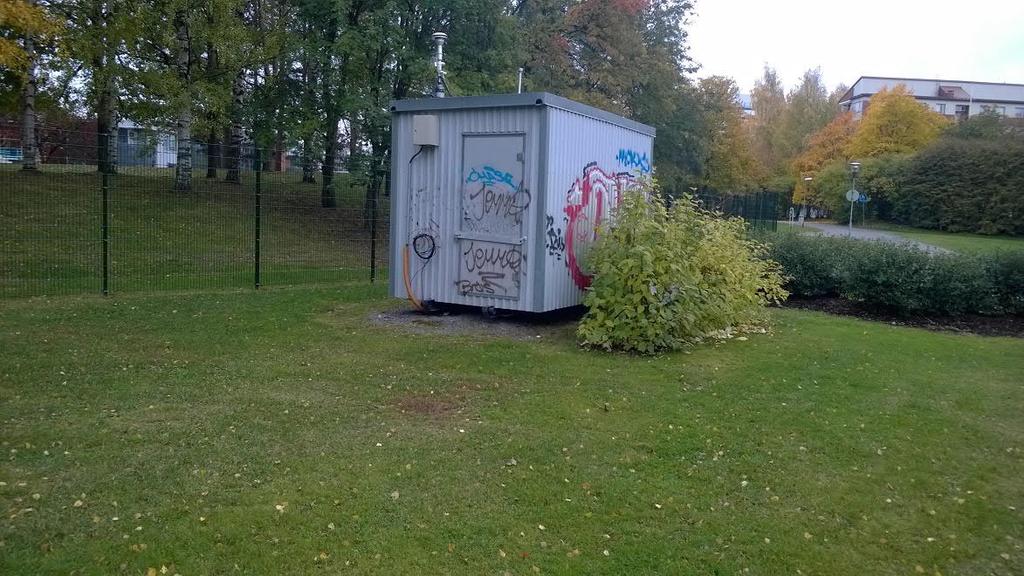

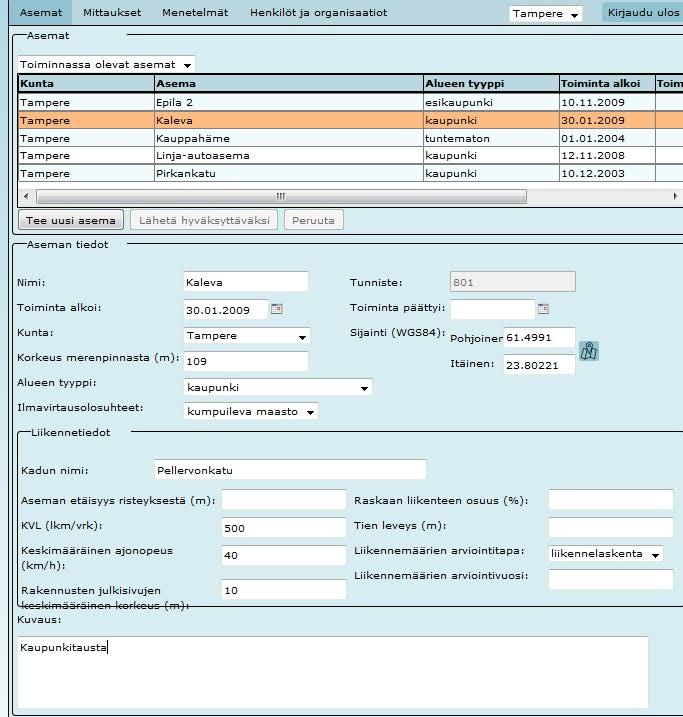

63 63 KUVALIITE 5 (1/2) KALEVAN MITTAUSASEMA Aseman nimi: Kaleva Osoite: Hälläpyöränkatu Mittausparametrit: NOx, O3, PM2.5 Näytteenottokorkeus: 5 metriä maanpinnasta 112 metriä merenpinnasta Ympäristö: Puisto laitakaupungilla Mitattavat komponentit / laite / mittausmenetelmä: NOx / Thermo 42i / kemiluminesenssi O3 / API 400 E / UV-absorptio PM2.5 / TEOM 1400 / värähtelevä mikrovaaka

64 KUVALIITE 5 (2/2) 64

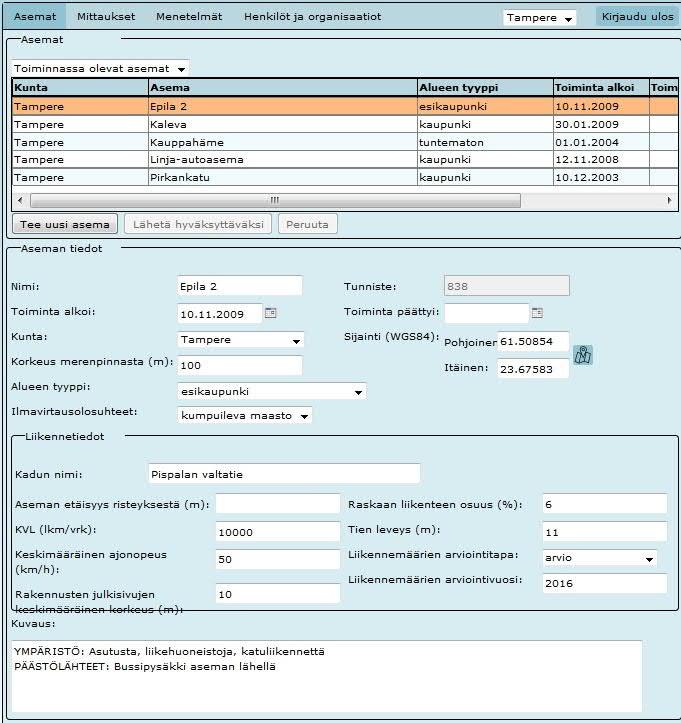

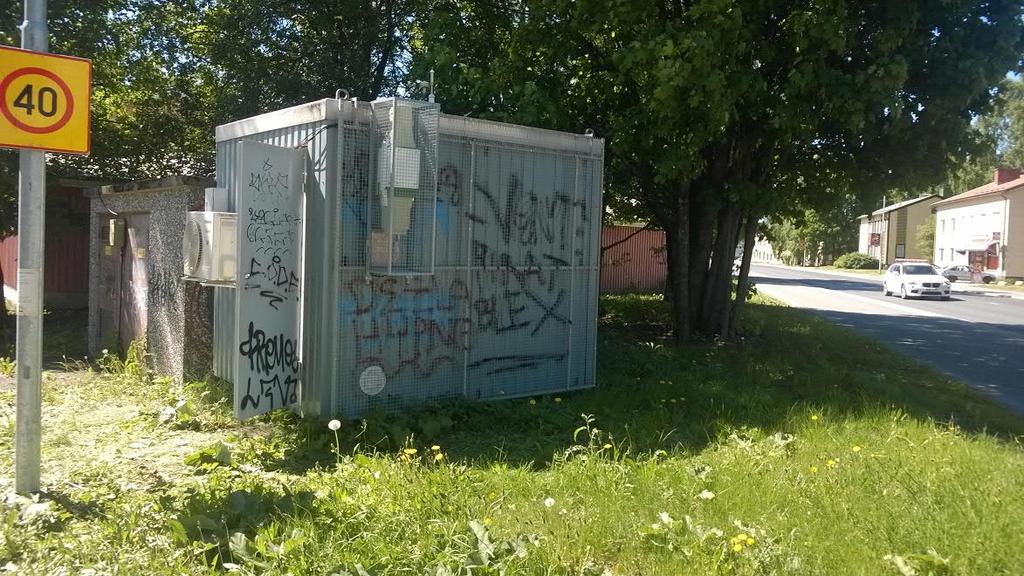

65 65 KUVALIITE 6 (1/2) EPILÄN MITTAUSASEMA Aseman nimi: Epilä Osoite: Pispalan valtatie Mittausparametrit: PM10,, PM2.5, PN ja LDSA Näytteenottokorkeus: 1,5-4 metriä maanpinnasta 101,5-104 metriä merenpinnasta Ympäristö: liikenne ja asuminen Mitattavat komponentit / laite / mittausmenetelmä: PM10 ja PM2.5 / Grimm 180 / laserdiffraktio PN ja LDSA / AQ Urban / hiukkasten sähköinen varaaminen (04/2018 alkaen)

66 KUVALIITE 6 (2/2) 66
