ILMANLAADUN MITTAUKSIA SIIRRETTÄVÄLLÄ MITTAUSASEMALLA TURUSSA 3/05 2/06 KASVITIETEELLINEN PUUTARHA, RUISSALO

Transkriptio

1 ILMANLAADUN MITTAUKSIA SIIRRETTÄVÄLLÄ MITTAUSASEMALLA TURUSSA 3/05 2/06 KASVITIETEELLINEN PUUTARHA, RUISSALO Turun kaupunki ympäristönsuojelutoimisto 2006

2 SISÄLLYS 1 JOHDANTO MITTAUSJÄRJESTELMÄ Mittausaseman sijainti ja mittauspisteen kuvaus Mitattavat komponentit Mittausaseman toimivuus ja järjestelmän luotettavuus SÄÄOLOSUHTEET ILMANLAADUN OHJE- JA RAJA-ARVOT PÄÄSTÖT PITOISUUDET Rikkidioksidipitoisuudet Typpidioksidipitoisuudet YHTEENVETO... 10

3 2 1 JOHDANTO Turun seudulla ilmanlaatua seurataan järjestelmällä, johon kuuluu seitsemän mittausasemaa ja sääasema. Yksi mittausasemista on siirrettävä asema, jonka ajanjaksolta maaliskuu helmikuu 2006 keräämää mittausaineistoa tarkastellaan tässä raportissa. Siirrettävä asema on ns. monikomponenttiasema, joka mittasi mainitulla ajanjaksolla rikkidioksidin (SO 2 ) ja typen oksidien (NO ja NO 2 ) pitoisuuksia. Asema sijaitsi Ruissalossa kasvitieteellisen puutarhan alueella Rauhalantien varressa (liite 1). Mittausten tarkoituksena oli selvittää Pansion junalauttasataman päästöjen vaikutusta lähialueen ilmanlaatuun. 2 MITTAUSJÄRJESTELMÄ 2.1 Mittausaseman sijainti ja mittauspisteen kuvaus Mittausasema sijaitsi Ruissalossa Rauhalantien varressa kasvitieteellisen puutarhan takana. Etäisyys mittausasemalta junalauttasatamaan oli noin kilometri. Mittauspisteen välittömässä läheisyydessä ei ollut suuria rakennuksia, etäisyys lähimpään rakennukseen oli vajaa 100 metriä. Näytteenotto tapahtui mittauskopin katolta noin kolmen metrin korkeudelta maanpinnasta. Mittaustuloksia on vertailtu raportissa sekä Turun kauppatorin mittaustuloksiin typen oksidien että Ruissalon Saaronniemen mittaustuloksiin typen oksidien ja rikkidioksidien osalta. Kauppatorin alueella merkittävin ilmanlaatuun vaikuttava tekijä on liikenne ja Ruissalossa ilmanlaatuun vaikuttavat mm. Fortum Power and Heat Oy:n Naantalin voimalaitos ja Neste Oil Oyj:n Naantalin jalostamo. Mittausasemien sijainnit on kuvattu liitteessä 2. Mittaustuloksia on verrattu rikkidioksidin osalta myös Ilmatieteen laitoksen Utön taustamittausaseman tuloksiin. Säähavaintoina on käytetty Ilmatieteen laitoksen Artukaisten säähavaintoaseman lämpötilan ja tuulen suunnan sekä nopeuden tietoja. Kasvitieteellisen puutarhan mittausaseman kuva ja esittely on liitteessä Mitattavat komponentit Mittausasemalla mitattiin rikkidioksidin (SO 2 ) ja typen oksidien (NO ja NO 2 ) pitoisuuksia, jotka ovat laivaliikenteen aiheuttamista päästöistä merkittävimmät. Mittausasemalla käytettiin jatkuvatoimisia ilmanlaadun analysaattoreita. 2.3 Mittausaseman toimivuus ja järjestelmän luotettavuus Analysaattorit toimivat hyvin tutkitulla ajanjaksolla. Raportissa esiintyvien mittaustulosten ajalliset edustavuudet tutkitulla ajanjaksolla (maaliskuu helmikuu 2006) olivat seuraavat: Kasvitieteellisen puutarhan (siirrettävä) mittausasema: Typen oksidien analysaattori 98 % Rikkidioksidianalysaattori 98 % Ruissalon Saaronniemen mittausasema: Typen oksidien analysaattori 89 % Rikkidioksidianalysaattori 96 %

4 3 Kauppatorin mittausasema: Typen oksidien analysaattori 95 % Kasvitieteellisen puutarhan ja Saaronniemen mittausasemien typen oksidien analysaattorit ja rikkidioksidianalysaattorit sekä kauppatorin typen oksidien analysaattori kalibroitiin keskimäärin joka toinen kuukausi. Omien kalibrointien lisäksi ulkopuolinen konsultti kävi kalibroimassa kasvitieteellisen puutarhan mittausaseman analysaattorit kaksi kertaa ja Saaronniemen sekä kauppatorin analysaattorit kerran. Kalibrointikierrokset osoittivat laitteiden toimivan hyvin. Lisäksi analysaattorien nolla- ja aluetasot tarkistettiin automaattisesti kerran vuorokaudessa analysaattorien toiminnan varmistamiseksi. 3 SÄÄOLOSUHTEET Tiedot lämpötilasta ja tuulen suunnasta sekä nopeudesta saatiin Ilmatieteen laitoksen Artukaisten säähavaintoasema lta. TUULI Mittausajan keskimääräiseksi tuulen nopeudeksi mitattiin Artukaisissa 2,6 m/s. Tuulisinta oli elo- ja marraskuussa (3,0 m/s) ja vähätuulisinta huhtikuussa (1,8 m/s). Tyyntä (alle 1 m/s) oli 9,2 % mittausajasta. Vallitsevat tuulensuunnat Artukaisissa olivat lounas ja etelä (kuva 1). pohj 20 luode koill länsi 0 itä lounas kaakko etelä Kuva 1. Tuulensuunnan jakautuminen (%) Artukaisissa 3/2005 2/2006. LÄMPÖTILA Mittausajankohdan keskilämpötila Artukaisissa oli +5,9 C. Ilmatieteen laitoksen normaalikautena mittaama lämpötilan pitkäaikainen keskiarvo on ollut +5,2 C. Lämpöisintä oli heinäkuussa, jolloin keskilämpötila oli +19,1 C ja kylmintä helmikuussa (-6,6 C).

5 4 4 ILMANLAADUN OHJE- JA RAJA-ARVOT Mittaustulosten käsittelyssä ja tarkastelussa on käytetty perustana valtioneuvoston syyskuussa 1996 voimaan astuneita ilmanlaadun ohjearvoja (VNp 480/1996 ilmanlaadun ohjearvoista ja rikkilaskeuman tavoitearvoista). Taulukossa 1 on esitetty valtioneuvoston antamat ohjearvot (VNp 480/1996) typpidioksidin ja rikkidioksidin pitoisuuksille. Taulukko 1. Ilmanlaadun ohjearvot (VNp 480/1996). Aine Typpidioksidi (NO 2 ) Rikkidioksidi (SO 2 ) Ohjearvo Tilastollinen määrittely (20 C, 1 atm) 150 µg/m 3 Kuukauden tuntiarvojen 99. prosenttipiste 70 µg/m 3 Kuukauden toiseksi suurin vuorokausiarvo 250 µg/m 3 Kuukauden tuntiarvojen 99. prosenttipiste 80 µg/m 3 Kuukauden toiseksi suurin vuorokausiarvo Valtioneuvosto on antanut asetuksen ilmanlaadusta (711/2001), jolla pannaan täytäntöön EY:n direktiivi 1999/30/EY ilmassa olevien rikkidioksidin, typpidioksidin, typen oksidien, hiukkasten ja lyijyn pitoisuuksien raja-arvoista (taulukko 2 ja 3) sekä eräitä ilmanlaadun arvioinnista ja hallinnasta annetun direktiivin 1996/62/EY säännöksiä. Taulukko 2. Ilmanlaadun raja-arvot (VNa 711/2001) rikkidioksidin ja typpidioksidin osalta. Aine Keskiarvon laskentaaika Raja-arvo µg/m 3 (293 K, 101,3 kpa) Sallittujen ylitysten määrä kalenterivuodessa Rikkidioksidi 1 tunti (SO 2 ) 24 tuntia Typpidioks i- di (NO 2 ) 1 tunti Ajankohta, jolloin viimeistään pitoisuuksien tulee olla raja-arvoa pienemmät Kalenterivuosi Lisäksi ilmanlaatuasetuksessa säädetään rikkidioksidin varoituskynnykseksi 500 µg/m 3 sekä typpidioksidin varoituskynnykseksi 400 µg/m 3 mitattuna kolmen peräkkäisen tunnin aikana. Näiden kynnysarvojen ylittyminen, mikä Suomen oloissa on kuitenkin epätodennäköistä, edellyttää aktiivista tiedottamista.

6 5 Taulukko 3. Raja-arvot ekosysteemien ja kasvillisuuden suojelemiseksi (VNa 711/2001). Aine Rikkidioksidi (SO 2 ) Typen oksidit (NO+NO 2 ) Keskiarvon laskenta-aika Kalenterivuosi ja talvikausi ( ) Raja-arvo (293 K, 101,3 kpa) Ajankohta, jolloin pitoisuuksien viimeistään tulee olla raja-arvoa pienemmät 20 µg/m Kalenterivuosi 30 µg/m Ilmanlaatuasetuksessa säädetyt raja-arvot terveyden suojelemiseksi tulee alittaa määräaikaan mennessä. Raja-arvot perustuvat EY:n ilmanlaatua koskevaan puitedirektiiviin, ja sen nojalla annettuihin kahteen niin sanottuun johdannais- eli tytärdirektiiviin (1999/30/EY ja 2000/69/EY). 5 PÄÄSTÖT Alueen ilmanlaatuun vaikuttavia tekijöitä ovat junalauttasataman lisäksi alueella tapahtuva muu laivaliikenne, Pansion ja Ruissalon autoliikenne, Fortumin voimalaitos ja Nesteen jalostamo sekä Turun kaupunkialueen päästöt. Kasvitieteellisen puutarhan lämpökattilan sekä alueen työkoneliikenteen vaikutus mittaustuloksiin oli vähäinen. Junalauttasataman osalta päästöjä aiheutuu laivojen pää- ja apukoneiden sekä lämmityskattiloiden käytön lisäksi sataman tuonti- ja vientikuljetuksista ja muusta liikenteestä satama-alueella. Lisäksi päästöjä aiheutuu kiinteistöjen lämmityksestä ja satama-alueella tavaroiden käsittelyyn käytettävistä työkoneista. Pansion junalauttasataman satamakäyntien lukumäärä oli ajalla maaliskuu 2005 helmikuu 2006 yhteensä 334. Pääsääntöisesti satamakäyntejä oli noin kuukaudessa. 6 PITOISUUDET 6.1 Rikkidioksidipitoisuudet Mittausajankohdan (maaliskuu 2005 helmikuu 2006) rikkidioksidipitoisuuden keskiarvo oli kasvitieteellisen puutarhan mittausasemalla 3 µg/m³ ja Ruissalon Saaronniemessä 2 µg/m³ (taulukko 4), talvikauden ( ) keskiarvot olivat kasvitieteellisessä puutarhassa 5 µg/m³ ja Saaronniemessä 3 µg/m³. Rikkidioksidipitoisuuden raja-arvoksi ekosysteemien ja kasvillisuuden suojelemiseksi on annettu 20 µg/m³ vuosikeskiarvona sekä talvikauden ( ) keskiarvona.

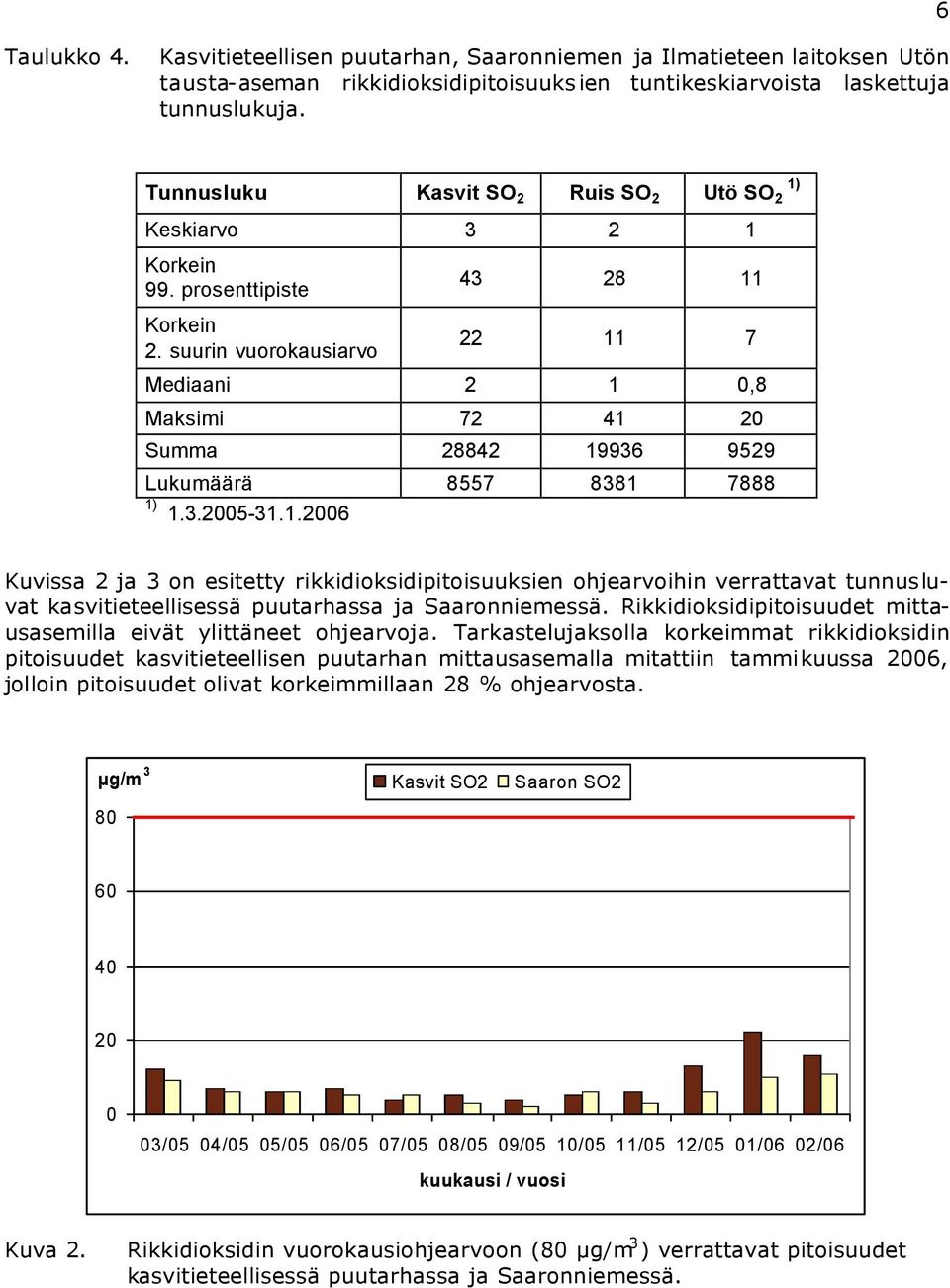

7 Taulukko 4. Kasvitieteellisen puutarhan, Saaronniemen ja Ilmatieteen laitoksen Utön tausta-aseman rikkidioksidipitoisuuksien tuntikeskiarvoista laskettuja tunnuslukuja. 6 Tunnusluku Kasvit SO 2 Ruis SO 2 Utö SO 2 1) Keskiarvo Korkein 99. prosenttipiste Korkein 2. suurin vuorokausiarvo Mediaani 2 1 0,8 Maksimi Summa Lukumäärä ) Kuvissa 2 ja 3 on esitetty rikkidioksidipitoisuuksien ohjearvoihin verrattavat tunnusluvat kasvitieteellisessä puutarhassa ja Saaronniemessä. Rikkidioksidipitoisuudet mittausasemilla eivät ylittäneet ohjearvoja. Tarkastelujaksolla korkeimmat rikkidioksidin pitoisuudet kasvitieteellisen puutarhan mittausasemalla mitattiin tammikuussa 2006, jolloin pitoisuudet olivat korkeimmillaan 28 % ohjearvosta. µg/m 3 Kasvit SO2 Saaron SO /05 04/05 05/05 06/05 07/05 08/05 09/05 10/05 11/05 12/05 01/06 02/06 kuukausi / vuosi Kuva 2. Rikkidioksidin vuorokausiohjearvoon (80 µg/m 3 ) verrattavat pitoisuudet kasvitieteellisessä puutarhassa ja Saaronniemessä.

8 7 µg/m 3 Kasvit SO2 Saaron SO /05 04/05 05/05 06/05 07/05 08/05 09/05 10/05 11/05 12/05 01/06 02/06 kuukausi / vuosi Kuva 3. Rikkidioksidin tuntiohjearvoon (250 µg/m 3 ) verrattavat pitoisuudet kasvitieteellisessä puutarhassa ja Saaronniemessä. Kasvitieteellisen puutarhan mittausasemalla rikkidioksidipitoisuudet vaihtelivat jonkin verran tuulensuunnasta riippuen. Junalauttasatama sijaitsi mittausasemasta luodepohjoiseen. Korkeimmat rikkidioksidin pitoisuudet mitattiin tuulen suunnan ollessa idän suunnalta (kuva 4). 340 N S 160 Kuva 4. Kasvitieteellisen puutarhan rikkidioksidipitoisuuksien jakautuminen tuulen suunnan mukaan. Kasvitieteellisen puutarhan mittausaseman rikkidioksidipitoisuudet olivat alhaisia. Junalauttasataman vaikutus ei näkynyt mittausaseman rikkidioksidipitoisuuksissa.

9 8 6.2 Typpidioksidipitoisuudet Kasvitieteellisen puutarhan mittausasemalla tarkastelujaksolla (maaliskuu helmikuu 2006) typpidioksidipitoisuuden keskiarvo oli 10 µg/m 3 (taulukko 5). Saaronniemessä pitoisuus oli 9 µg/m 3 ja kauppatorilla 33 µg/m 3. Typen oksideille (NO ja NO 2 yhteenlaskettuna NO 2 :ksi muutettuna) on annettu vuosiraja-arvo 30 µg/m 3 ekosysteemien ja kasvillisuuden suojelemiseksi. Kasvitieteellisen puutarhan raja-arvoon 30 µg/m 3 verrattava pitoisuus oli 15 µg/m 3. Taulukko 5. Kasvitieteellisen puutarhan, Saaronniemen ja kauppatorin typpidioksidipitoisuuksien tuntikeskiarvoista laskettuja tunnuslukuja. Tunnusluku Kasvit NO 2 Ruis NO 2 Ktori NO 2 Keskiarvo Korkein 99. prosenttipiste Korkein 2. suurin vuorokausiarvo Mediaani Maksimi Summa Lukumäärä Kuvissa 5 ja 6 on esitetty typpidioksidipitoisuuksien ohjearvoihin verrattavat tunnusluvat kasvitieteellisessä puutarhassa, Saaronniemessä ja kauppatorilla. Typpidioksidipitoisuudet kasvitieteellisen puutarhan sekä Saaronniemen mittausasemilla eivät ylittäneet ohjearvoja. Tarkastelujaksolla kasvitieteellisen puutarhan mittausasemalla korkeimmat typpidioksidin pitoisuudet mitattiin joulukuussa 2005 (63 % ohjearvosta). µg/m 3 Kasvit NO2 Saaron NO2 Ktori NO /05 04/05 05/05 06/05 07/05 08/05 09/05 10/05 11/05 12/05 01/06 02/06 kuukausi / vuosi Kuva 5. Typpidioksidin vuorokausiohjearvoon (70 µg/m 3 ) verrattavat pitoisuudet kasvitieteellisessä puutarhassa, Saaronniemessä ja kauppatorilla.

10 9 µg/m 3 Kasvit NO2 Saaron NO2 Ktori NO /05 04/05 05/05 06/05 07/05 08/05 09/05 10/05 11/05 12/05 01/06 02/06 kuukausi / vuosi Kuva 6. Typpidioksidin tuntiohjearvoon (150 µg/m 3 ) verrattavat pitoisuudet kasvitieteellisessä puutarhassa, Saaronniemessä ja Kauppatorilla. Typpidioksidipitoisuuksia tarkasteltaessa tuulen suunnan mukaan havaitaan Turun kaupunkialueen vaikutus kasvitieteellisen puutarhan mittausaseman pitoisuuksiin korkeimpien pitoisuuksien esiintyessä tuulen suunnan ollessa koillisen suunnasta (kuva 7) N S Kuva 7. Kasvitieteellisen puutarhan typpidioksidipitoisuuksien jakautuminen tuulen suunnan mukaan. Kasvitieteellisen puutarhan mittausaseman typpidioksidin pitoisuudet olivat alhaisia. Junalauttasataman vaikutus ei näkynyt mittausaseman typpidioksidipitoisuuksissa.

11 10 7 YHTEENVETO Kasvitieteellisen puutarhan alueella ilmanlaatua mitattiin ajanjaksolla maaliskuu 2005 helmikuu Ilmanlaadun epäpuhtauksista mittausasemalla tarkkailtiin typen oksidien (NO ja NO 2 ) sekä rikkidioksidin (SO 2 ) pitoisuuksia. Rikkidioksidin ja typpidioksidin pitoisuudet mittausasemalla olivat alhaisia. Ohje- ja raja-arvot eivät ylittyneet mittausasemalla. Rikkidioksidin korkein ohjearvoon verrattava tuntikeskiarvo oli 43 µg/m 3 (17 % ohjearvosta) ja vuorokausiarvo 22 µg/m 3 (28 % ohjearvosta). Tarkastelujaksolla rikkidioksidin pitoisuuksien keskiarvo oli 3 µg/m 3 ja talvikauden ( ) keskiarvo 5 µg/m³. Rikkidioksidipitoisuuden raja-arvoksi ekosysteemien ja kasvillisuuden suojelemiseksi on annettu 20 µg/m³ vuosikeskiarvona sekä talvikauden ( ) keskiarvona. Typpidioksidin pitoisuuksien keskiarvo tarkastelujaksolla oli 10 µg/m 3. Typpidioksidin korkein ohjearvoon verrattava tuntikeskiarvo oli 72 µg/m 3 (48 % ohjearvosta) ja vuorokausiarvo 44 µg/m 3 (63 % ohjearvosta). Typen oksideille ekosysteemien ja kasvillisuuden suojelemiseksi annettuun vuosiraja-arvoon (30 µg/m 3 ) verrattava pitoisuus oli 15 µg/m 3. Rikkidioksidin ja typpidioksidin pitoisuudet kasvitieteellisen puutarhan mittausasemalla olivat hieman korkeammat kuin Saaronniemen mittausasemalla. Kasvitieteellisen puutarhan rikkidioksidipitoisuuksia tarkasteltaessa tuulen suunnan mukaan, havaitaan korkeimpien pitoisuuksien esiintyvän tuulen suunnan ollessa idästä päin. Typpidioksidin pitoisuuksia tarkasteltaessa niiden havaittiin kulkeutuvan mittausasemalle Turun kaupunkialueelta eli koillinen-itä suunnalta.

12 11 Liite 1 Kasvitieteellisen puutarhan mittausaseman sijainti

13 12 Liite 2 Kasvitieteellisen puutarhan, Saaronniemen sekä kauppatorin mittausasemien sijainnit

14 13 Liite 3 Kasvitieteellisen puutarhan (siirrettävän) mittausaseman tiedot Aseman nimi: KASVITIETEELLINEN PUUTARHA Osoite: Rauhalantie Koordinaatit: : (KKJ1) Mittausparametrit: Rikkidioksidi (SO 2 ) Typen oksidit (NO ja NO 2 ) Näytteenottokorkeus maanpinnasta: + 3 m Mitattava komponentti: Mittauslaitteet: Mittausmenetelmä: SO 2 Thermo Electron 43A UV-fluoresenssi NO ja NO 2 Environnement AC 31 Kemiluminesenssi
