1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle KONICA MINOLTA Löydät kysymyksiisi vastaukset KONICA MINOLTA 7920 käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje KONICA MINOLTA 7920 Käyttöohjeet KONICA MINOLTA 7920 Käyttäjän opas KONICA MINOLTA 7920 Omistajan käsikirja KONICA MINOLTA 7920 Käyttöopas KONICA MINOLTA 7920 Käyttöoppaasi. KONICA MINOLTA

2 Käsikirjan tiivistelmä Sisällysluettelo 1 Esittely Haluamme, että olet tyytyväinen asiakas TURVALLISUUSTIETOA Varoitus- ja turvatoimenpidesymbolit.1-1 Symbolien merkitys VAROITUS. 1-2 HUOMAUTUS.1-4 Turvatoimenpiteet tavallisessa käytössä...

3 ..1-5 CE-merkki (Ilmoitus vastaavuudesta) Käyttäjille Euroopan unionin (EU) alueella Käyttäjille maissa, jotka noudattavat luokan B sääntöjä..1-6 Käyttäjille maissa, jotka eivät noudata luokan B sääntöjä LED-säteilyturvallisuus Otsonipäästöt..1-7 VAROITUSTARRA Opas käsikirjoihin Oheiset käsikirjat.

4 .1-9 Käsikirjan merkintöjen selitykset Peruskäsitteiden ja symbolien selitykset Paperin syöttö "Leveys" ja "Pituus" Paperin suuntaus Näytön kuvakkeet...

5 1-12 Ominaisuudet Turvaohjeet 2.1 Asennuksen turvaohjeet Asennuspaikka Virtalähde Tilavaatimukset...

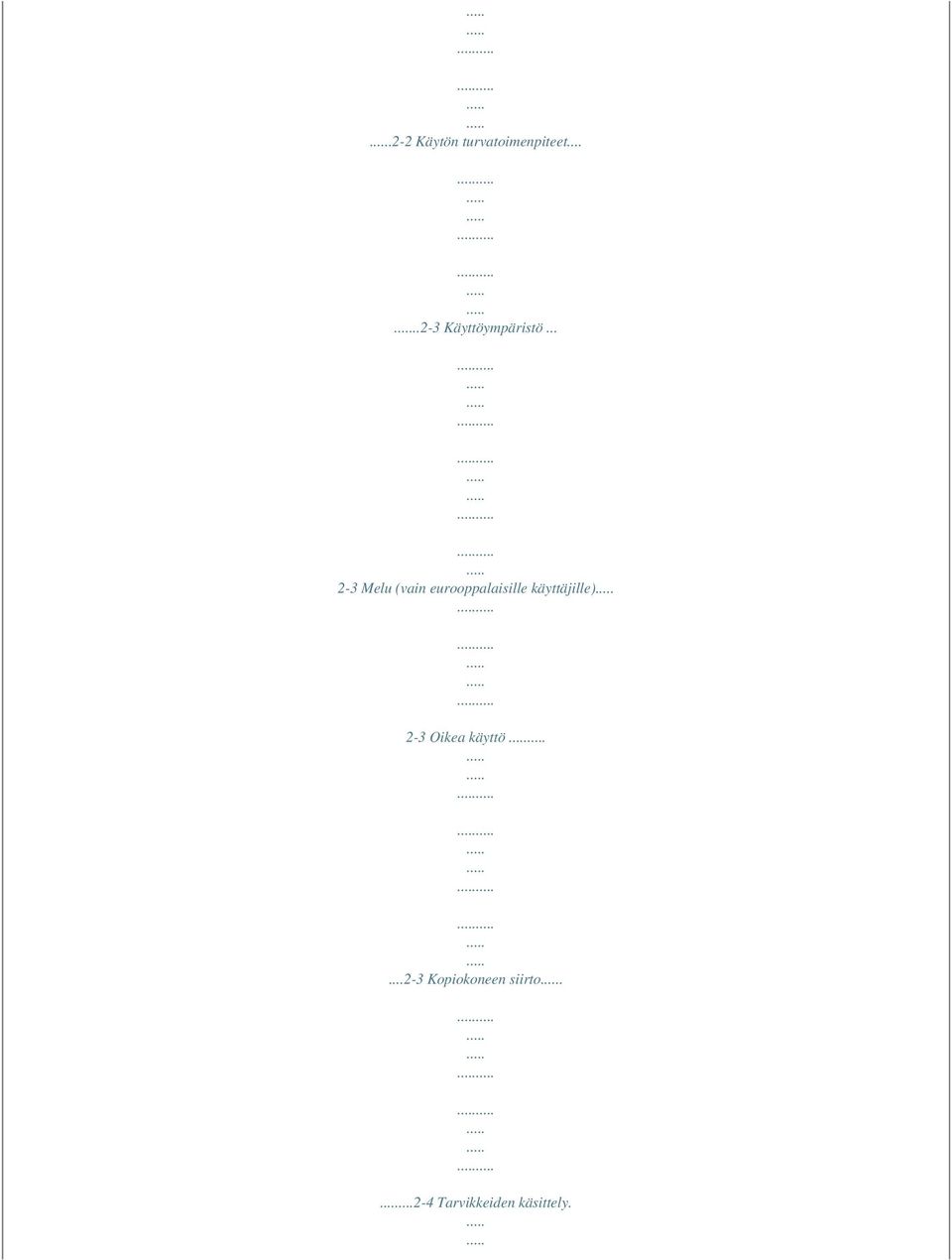

6 .2-2 Käytön turvatoimenpiteet Käyttöympäristö Melu (vain eurooppalaisille käyttäjille) 2-3 Oikea käyttö Kopiokoneen siirto Tarvikkeiden käsittely.

7 Kopioiden säilytys Kopiointia rajoittavat lait i 3 Ennen kopiointia Käytettävissä olevat ominaisuudet Osat ja niiden toiminnot Osien nimet ja niiden toiminnot Kopiokoneen ulkopuoliset osat.

8 lokeroinen lajittelija (lisävaruste) Viimeistelijä (lisävaruste) Paperinsyöttöyksikkö (lisävaruste) Suurkapasiteettinen paperikaappi (lisävaruste) Tulostinohjain Fiery Z Tulostinohjain Fiery X3e Ohjauspaneelin osien nimet ja niiden toiminnot Ohjauspaneelin osien nimet ja niiden toiminnot Hipaisunäytön käyttö...

9 Hipaisunäytön kuvaus Näyttöjen rakenne Hipaisunäytön käyttö Hyödyllisiä toimintoja Asetusten peruutus Automaattinen palautus alkutilaan..

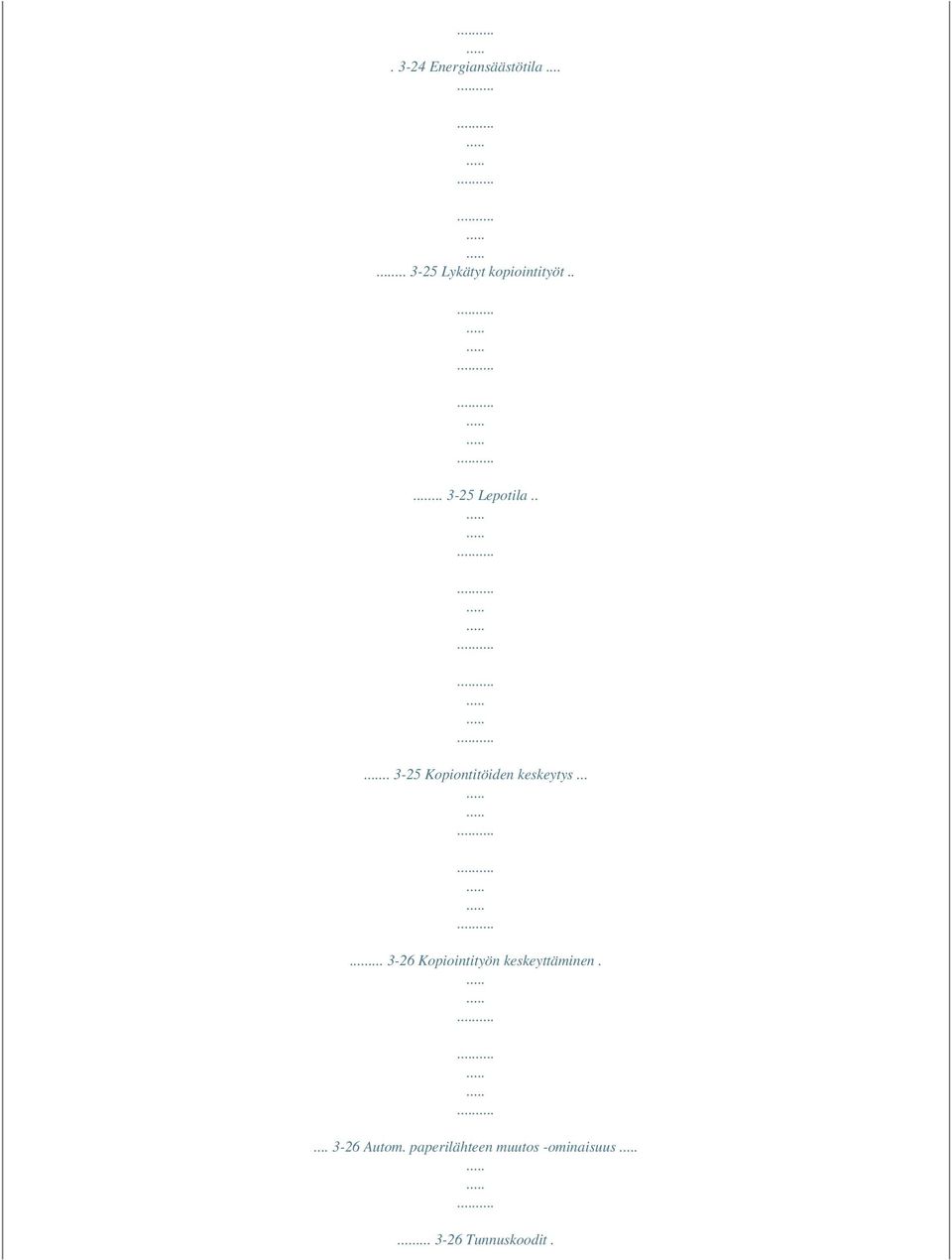

10 Energiansäästötila Lykätyt kopiointityöt Lepotila Kopiontitöiden keskeytys Kopiointityön keskeyttäminen Autom. paperilähteen muutos -ominaisuus Tunnuskoodit.

11 Tunnuskoodin syöttö Tulostus tietokoneelta Skannaus tietokoneelta Virtakytkin ja oletusasetukset Kopiokoneen virran kytkentä ja sammutus Virran kytkentä.

12 Virran sammutus Virran kytkentä (ON) Oletusasetukset ii 4 Kopiopaperi 4.1 Papereiden vaatimukset Paperilaadut.

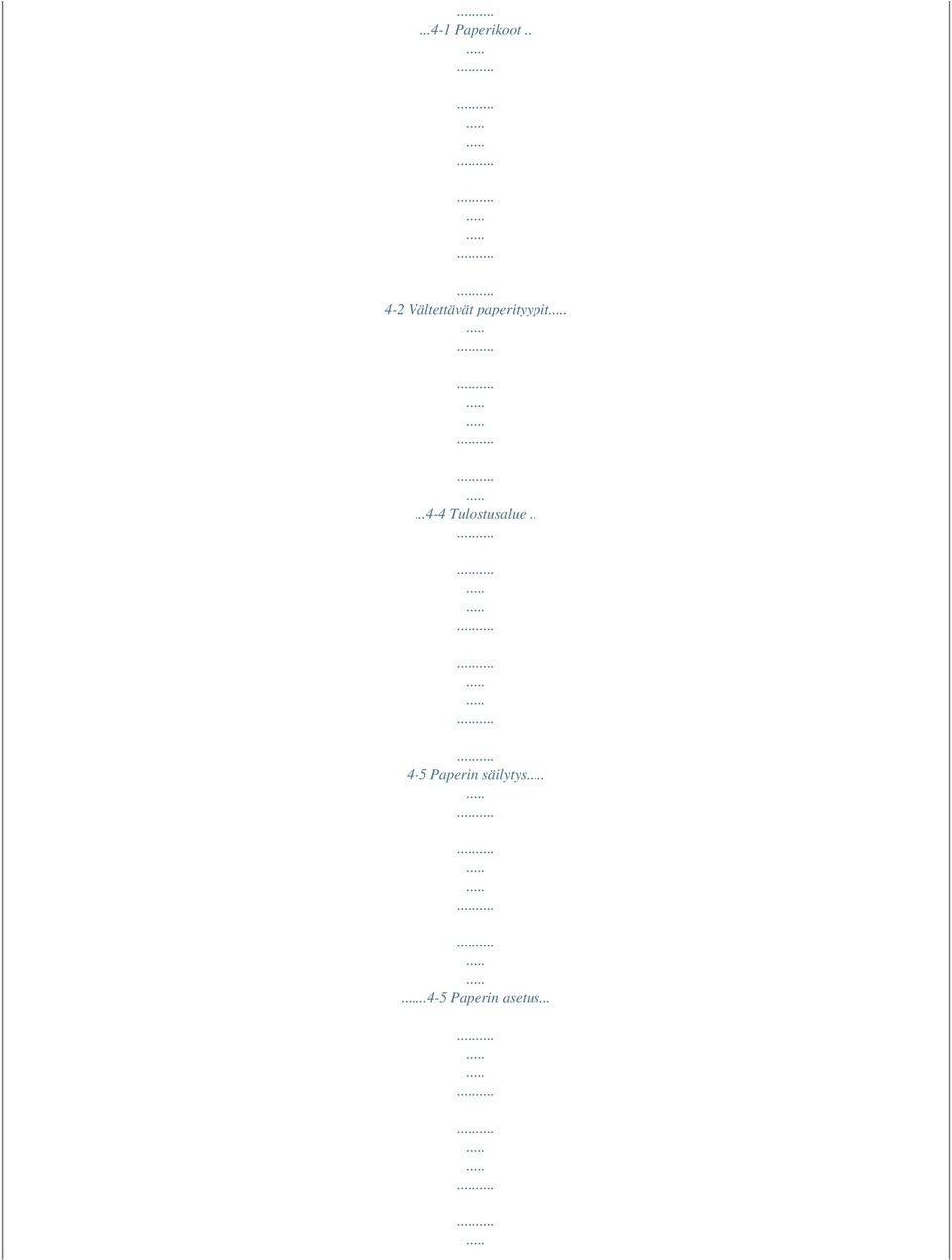

13 Paperikoot Vältettävät paperityypit Tulostusalue Paperin säilytys..4-5 Paperin asetus...

14 .4-6 Paperin asetus 1. paperikasettiin (250 arkin monitoimitaso) Paperikoon asetus 1. paperikasetille. 4-9 Paperin asetus 2. paperikasettiin tai 500 arkin paperinsyöttöyksikköön Paperin asettaminen suurkapasiteettiseen paperikaappiin Paperin asettaminen manuaaliselle ohisyöttötasolle Alkuperäiset asiakirjat 5.1 Asiakirjan syöttäminen Asiakirjan paperityypit Turvaohjeet usean arkin syöttöön ja yhden arkin syöttöön Turvaohjeet manuaaliseen syöttöön Asiakirjan syöttö kääntävän nippusyöttölaitteen kautta.5-4 Usean arkin syöttö (arkkiasiakirjat)...

15 5-4 Kopiointi usean arkin syötön avulla (arkkiasiakirjat) Usean arkin syöttö (erikokoiset asiakirjat) Kopiointi usean arkin syötön avulla (erikokoiset asiakirjat) Yhden arkin syöttö (vakiopaperi/paksu paperi) Kopiointi yhden arkin syötön avulla Yhden arkin syöttö (ohut paperi) Kopiointi yhden arkin syötön avulla Asiakirjan kohdistaminen kopiointitasolle Manuaalinen syöttö (arkkiasiakirjat) Kopiointi manuaalisen syötön avulla (arkkiasiakirjat) Manuaalinen syöttö (läpinäkyvä tai lapikuultavat asiakirjat) Kopiointi manuaalisen syötön avulla (läpinäkyvät tai läpikuultavat asiakirjat).

16 5-12 Manuaalinen syöttö (kirjat) 5-13 Kopiointi manuaalisen syötön avulla (kirjat) Manuaalinen syöttö ("A3Wide"-paperi) Kopiointi manuaalisen syötön avulla ("A3Wide"-paperi) iii 6 Perustoiminnot Kopiointi Asiakirjan kopiointi (peruskopion tekeminen) Paperilähteen valitseminen Paperilähteen valinta ennen kopiointia..

17 . 6-4 Kopiointi paperille, joka on asetettu 1. kasetti (monitoimipaperikasetti) Asiakirjan kopiointi Paperin syöttäminen manuaalisesti Paperin syöttö manuaalisesti Kopiointi piirtoheitinkalvoille Kopiointi postikorteille Kopiointi paksulle paperille...

18 7-21 Kopiolaadun parantaminen ("Värien säätö" -toiminto).7-23 Värien säätö Testitulosteiden teko Sävyn säätö Syvyyden säätö Kirkkauden säätäminen...

19 .7-26 Terävyyden säätäminen Kontrastin säätö 9-18 "Poisto"-toiminnon asetus Erikoisasetusten määrittely ("Erikoiskäyttäjän tila" -toiminto) Erikoiskäyttäjän tilan asetusten muuttaminen "Korttien ja kalvojen tummuus" -parametrin asetus "Värivaihtelun korjaus" -parametrin asetus "Vakautus"-parametrin asetus..

20 "Tulostusalue (ylämarginaali)" -parametrin asetus "Tulostusalue (vasen marginaali)" -parametrin asetus "Tulostusalue (kaksipuol. vasen marginaali)" -parametrin asetus 9-29 "Ohut alkup." -parametrin asetus Skannauksen tallennussijainnin rekisteröinti ("Skannerin sijainnin syöttö" -toiminto) vi 10 Hipaisunäytön viestit 10.1 Kun viesti "Lisää paperia. " ilmestyy.10-1 Paperin asetus 1. paperikasettiin (250 arkin monitoimipaperikasetti) Paperin asettaminen 500 arkin paperinsyöttöyksikköön 10-3 Paperin asettaminen suurkapasiteettiseen paperikaappiin.10-5 Kun viesti "Lisää väriainetta." ilmestyy Väriaineen lisääminen Kun viesti "Vaihda niittipatruuna X." ilmestyy...

21 Niittipatruunan vaihtaminen Kun viesti "Tukos." ilmestyy Paperitukos manuaalisella ohisyöttötasolla Paperitukoksen selvittäminen manuaalisella ohisyöttötasolla. Käyttöoppaasi. KONICA MINOLTA

22 Paperitukos kaksipuolisuusyksikössä Paperitukoksen selvittäminen kaksipuolisuusyksikössä Paperitukos paperinsyöttöyksikössä Paperitukoksen selvittäminen paperinsyöttöyksikössä Paperitukos kopiokoneessa Paperitukoksen selvittäminen kopiokoneessa Paperitukos kääntävässä nippusyöttölaitteessa Paperitukoksen selvittäminen kääntävässä nippusyöttölaitteessa Paperitukos viimeistelijässä FS-134/FS Paperitukoksen selvittäminen viimeistelijässä FS-134/FS Paperitukos 10-lokeroisessa lajittelijassa Paperitukoksen selvittäminen 10-lokeroisessa lajittelijassa Kun viesti "Nidonta ei onnistu." ilmestyy...

23 Niittitukoksen selvittäminen Kun tarkastusmerkki " " ilmestyy näyttöön Kun viesti "Toimintahäiriö." ilmestyy Kun viesti "XXXXX pitää vaihtaa." ilmestyy Muut viestit Vianmääritys Kun kopiot ovat virheellisiä 11-1 Kun kopiokone ei toimi moitteettomasti 11-3 vii 12 Liite 12.1 Tekniset tiedot...

24 Kopiokone Konica 7915/ Kääntävä nippusyöttölaite DF arkin paperinsyöttöyksikkö PF Suurkapasiteettinen paperikaappi DB Kaksipuolisuusyksikkö AD lokeroinen lajittelija ST Viimeistelijä FS Viimeistelijä FS-133

25 12-7 Kopiokoneen kunnossapito Puhdistus Koneen kuori 12-8 Kopiointitason lasi Käyttöpaneeli Alkuperäiskappaleen kuljettimen hihna..

26 Toimintojen yhdistämistaulukko Toimintojen yhdistämistaulukko Toimintojen yhdistämiskoodien selitykset Paperikoko- ja zoomaussuhdetaulukot Paperikoot Zoomaussuhteet viii Esittely 1 Esittely Haluamme, että olet tyytyväinen asiakas Kiitos, että valitsit Konica 7915/7920. Varmistaakseen kopiokoneesi parhaan suorituskyvyn ja tehokkaan käytön, tämä käsikirja antaa ohjeita seuraavista aiheista: G G G G G Perustietoja kopiokoneesta. Ensi askeleet... Kopiointiasetukset. Käyttäjätilan asetus. Vianmääritys. Tutustu tähän käsikirjaan huolellisesti ennen kopiokoneen käyttöä ja säilytä se helposti saatavilla kopiokoneen takana olevassa säilytyslaatikossa. 1.2 TURVALLISUUSTIETOA Tässä osassa on yksityiskohtaiset ohjeet laitteen käyttöön ja ylläpitoon. Jotta laitteesta saataisiin paras mahdollinen hyöty, kaikkien käyttäjien tulisi lukea tämän käsikirjan ohjeet huolellisesti ja noudattaa niitä. Pidä tämä ohjekirja laitteen lähellä helposti saatavilla. Lue tämä osuus ennen laitteen käyttöä. Siinä on tärkeitä tietoja käyttöturvallisuudesta sekä laitteen rikkoutumisen ennaltaehkäisystä. Varmista, että noudatat kaikkia tämän käsikirjan

27 turvatoimenpiteitä. * Huomaa, että osa tämän osan sisällöstä ei välttämättä vastaa hankittua tuotetta. Varoitus- ja turvatoimenpidesymbolit Tämän varoituksen sivuuttaminen voi johtaa vakavaan loukkaantumiseen tai jopa kuolemaan. Tämän varoituksen sivuuttaminen voi aiheuttaa loukkaantumisen tai omaisuuden vahingoittumisen. VAROITUS: HUOMAUTUS: Konica 7915/ Symbolien merkitys Kolmio ilmaisee vaaraa, johon sinun pitäisi varautua. Tämä symboli varoittaa sähköiskun mahdollisuudesta. Esittely Vino viiva ilmaisee kiellettyä toimenpidettä. Tämä symboli varoittaa siitä, ettei laitetta saa purkaa. Musta ympyrä ilmaisee välttämätöntä toimenpidettä. Tämä symboli ilmaisee sitä, että laite pitää irrottaa sähköverkosta. VAROITUS Älä muuntele tätä laitetta, sillä se voi johtaa tulipaloon, sähköiskuun tai laitteen rikkoutumiseen. Jos laitteessa käytetään lasersädettä, säde voi aiheuttaa sokeutumisen. Älä yritä poistaa laitteeseen kiinnitettyjä kansia ja paneeleita. Joissakin laitteissa on sisällä korkeajännitteisiä osia tai laserlaitteita, jotka saattavat aiheuttaa sähköiskuja tai sokeutumisen. Käytä vain laitteen mukana toimitettua virtajohtoa. Jos käytetään muuta johtoa, se voi aiheuttaa tulipalon tai sähköiskun. Käytä vain määriteltyä virtalähteen jännitettä. Jos käytetään muuta jännitettä, se voi aiheuttaa tulipalon tai sähköiskun. Älä käytä pistorasian haaroitinta liittääksesi muita laitteita tai koneita samaan pistorasiaan. Pistorasian käyttö useammalle kuin yhdelle merkitylle virta-arvolle voi aiheuttaa tulipalon tai sähköiskun. Älä koskaan irrota tai kiinnitä virtajohtoa märin käsin, se voi aiheuttaa sähköiskun. Kytke verkkojohto kunnolla pistorasiaan. Jos johtoa ei kytketä kunnolla, se voi aiheuttaa tulipalon tai sähköiskun. Älä raaputa, hankaa, lämmitä, kierrä, taita, vedä tai muuten vahingoita virtajohtoa tai aseta painavia esineitä sen päälle. Vioittuneen virtajohdon käyttö (sisäjohto esillä, johto poikki jne.) voi aiheuttaa tulipalon tai laitteen rikkoutumisen. Jos huomaat virtajohdon vioittuneen millään edellämainituista tavoista, ota kopiokone välittömästi pois päältä virtakytkimestä, irrota virtajohto pistorasiasta ja soita Konica-huoltoon. Älä käytä jatkojohtoa. Jatkojohdon käyttö voi aiheuttaa tulipalon tai sähköiskun. Ota yhteys Konica-huoltoon, jos tarvitset jatkojohtoa. Älä aseta maljakkoa tai muuta vettä sisältävää astiaa, metalliliittimiä tai muita pieniä metalliesineitä tämän laitteen päälle. Valuva vesi tai laitteen sisään pudonneet metalliesineet voivat aiheuttaa tulipalon, sähköiskun tai laitteen rikkoutumisen. Jos laitteeseen pääsee nestettä, metallinpala tai muu vieras esine, ota kopiokone välittömästi pois päältä virtakytkimestä, irrota virtajohto pistorasiasta ja soita Konicahuoltoon. Käyttöoppaasi. KONICA MINOLTA

28 1-2 Konica 7915/7920 Esittely 1 Jos laite kuumenee tavallista enemmän, savuaa tai siitä lähtee hajua tai epätavallista ääntä, ota se välittömästi pois päältä, irrota virtajohto pistorasiasta ja soita Konica-huoltoon. Jos jatkat sen käyttöä sellaisenaan, se voi aiheuttaa tulipalon tai sähköiskun. Jos laite on pudonnut tai sen kansi on vahingoittunut, ota se välittömästi pois päältä, irrota virtajohto pistorasiasta ja soita Konica-huoltoon. Jos jatkat sen käyttöä sellaisenaan, se voi aiheuttaa tulipalon tai sähköiskun. Älä heitä värikasettia tai väriä avotuleen. Kuuma väriaine saattaa levitä ja aiheuttaa palohaavoja tai muita vahinkoja. Liitä virtajohto maadoitettuun pistorasiaan. Konica 7915/ HUOMAUTUS Esittely Älä käytä syttyviä sumutteita, nesteitä tai kaasuja tämän laitteen lähellä, sillä se voi aiheuttaa tulipalon. Älä jätä väri- tai rumpuyksikköä lasten ulottuville. Näiden osien ja aineiden nuoleminen tai nieleminen voi vahingoittaa terveyttä. Älä tuki laitteen ilma-aukkoja. Laitteen sisäinen kuumuus voi nousta ja aiheuttaa tulipalon tai laitteen vioittumisen. Älä asenna tätä laitetta suoraan auringonvaloon, ilmastointi- tai lämmityslaitteen päälle tai lähelle. Niistä johtuvat laitteen sisäiset lämpötilavaihtelut voivat aiheuttaa tulipalon tai sähköiskun. Älä asenna laitetta pölyiseen paikkaan, noelle tai höyrylle alttiiksi, lähelle keittiön pöytää, kylpyä tai ilmankostutinta. Tämä voi aiheuttaa tulipalon, sähköiskun tai laitteen rikkoutumisen. Älä aseta laitetta epävakaalle tai vinolle penkille tai paikkaan, jossa siihen kohdistuu paljon tärinää tai heilahtelua. Se voi kaatua tai pudota ja aiheuttaa henkilövahinkoja tai rikkoutua. Kun olet asentanut laitteen, kiinnitä se tukevaan alustaan. Jos laite liikkuu tai kaatuu, se voi aiheuttaa henkilövahinkoja. Älä säilytä väri- tai PC-rumpuyksikköjä lähellä levykkeitä tai kelloja, joihin magneettikenttä saattaa vaikuttaa. Ne voivat aiheuttaa näiden tuotteiden toimintavirheitä. Tämän laitteen sisällä on alueita, jotka ovat erittäin kuumia ja voivat aiheuttaa palovammoja. Kun tarkistat laitteen sisäosia ongelmatilanteissa, esimerkiksi paperitukoksen selvittely, älä koske kohtiin (esim kiinnitysyksikön ympäristö), jotka on merkitty: "Vaara! Kuuma alue. Vältä koskettamista!"-varoitustarralla. Älä aseta pistokkeen lähelle mitään esteitä, jotka vaikeuttavat virtajohdon irrottamista vaaratilanteissa. Käytä laitetta aina hyvin ilmastoidussa tilassa. Jos käytät laitetta huonosti ilmastoidussa tilassa pitkiä aikoja, se voi vahingoittaa terveyttäsi. Tuuleta huone säännöllisesti. Kun siirrät laitetta, irrota virtajohto ja muut kaapelit. Jos et irrota niitä, johto tai kaapelit voivat vaurioitua, mikä saattaa aiheuttaa tulipalon, sähköiskun tai rikkoutumisen. Kun siirrät laitetta, pitele aina kiinni kohdista, jotka on määritelty käyttäjän oppaassa tai muussa laitteen ohjeissa. Jos laite kaatuu, se voi aiheuttaa vakavia henkilövahinkoja. Laite voi myös vahingoittua tai siihen voi tulla toimintahäiriö. Irrota pistoke pistorasiasta vähintään kerran vuodessa ja puhdista pistokkeen napojen alue. Napojen väliin kerääntyvä pöly voi aiheuttaa tulipalon. Kun irrotat virtajohtoa, pidä kiinni pistokkeesta. Jos vedät virtajohdosta, johto voi vahingoittua ja aiheuttaa tulipalon tai sähköiskun. 1-4 Konica 7915/7920 Esittely Turvatoimenpiteet tavallisessa käytössä 1 Älä säilytä väriyksiköitä, PC-rumpuyksiköitä ja muita tarvikkeita sekä tavaroita valoisassa, lämpimässä ja kosteassa paikassa, koska se voi aiheuttaa huonon kuvanlaadun ja toimintahäiriön. Älä vaihda väriyksikköä ja PC-rumpuyksikköä suorassa auringonvalossa. Jos PC-rumpu joutuu alttiiksi kirkkaalle valolle, se voi aiheuttaa kuvanlaadun huononemista. Ota väri- ja PC-rumpuyksikkö pakkauksestaan vasta juuri ennen käyttöä. Älä jätä pakkauksesta otettua yksikköä käyttämättä. Asenna se välittömästi tai kuvanlaatu voi heikentyä. Älä säilytä väri- tai PC-rumpuyksiköitä pystyasennossa tai ylösalaisin, sillä se voi heikentää kuvanlaatua. Älä heitä tai pudota väri- tai PC-rumpuyksikköä, sillä se voi heikentää kuvanlaatua. Älä käytä laitetta paikassa, jossa on ammoniakkia tai muita kaasuja tai kemikaaleja. Jos paikka ei täytä näitä vaatimuksia, se voi lyhentää laitteen käyttöikää, aiheuttaa vahinkoa tai heikentää laitteen toimintaa. Älä käytä laitetta ympäristössä, jonka lämpötila on yli tai alle käyttäjän käsikirjassa mainittujen arvojen sillä se voi aiheuttaa laitteen rikkoutumisen tai toimintahäiriön. Älä yritä syöttää nidottuja papereita, hiilipaperia tai alumiinifoliota tämän laitteen läpi, sillä se voi aiheuttaa toimintahäiriön tai tulipalon. Älä kosketa tai naarmuta väriyksikön, kehitysrullan tai PC-rummun pintaa, sillä se voi heikentää kuvanlaatua. Käytä jälleenmyyjän suosittelemia tarvikkeita ja varusteita. Muun kuin suositellun tarvikkeen tai varusteen käyttö saattaa heikentää kuvanlaatua ja aiheuttaa laitteen rikkoutumisen. Konica 7915/ CE-merkki (Ilmoitus vastaavuudesta) Käyttäjille Euroopan unionin (EU) alueella Tämä laite noudattaa seuraavia EU-direktiiveja: 89/336/EEC-, 73/23/EEC- ja 93/68/EEC-direktiivit. Esittely Tämä vakuutus on voimassa ainoastaan Euroopan unioniin kuuluvissa maissa. Tätä laitetta on käytettävä suojatulla liitäntäkaapelilla (Rinnakkais) ja suojatulla verkkokaapelilla (10/100BaseT). Käyttöoppaasi. KONICA MINOLTA

29 Suojaamattomien kaapelien käyttä voi häiritä radioliikennettä, se on kiellettyä 89/336/EEC-säännön perusteella. Käyttäjille maissa, jotka noudattavat luokan B sääntöjä Tätä laitetta on käytettävä suojatulla liitäntäkaapelilla (Rinnakkais) ja suojatulla verkkokaapelilla (10/100Base-T). Suojaamattomien kaapeleiden käyttö voi häiritä radioliikennettä ja se on kiellettyä säännön CISPR 22 ja paikallisten sääntöjen perusteella. Käyttäjille maissa, jotka eivät noudata luokan B sääntöjä VAROITUS Tämä on luokan A laite. Kotiympäristössä tämä laite voi häiritä radioliikennettä, jolloin käyttäjän tulee ehkä ryhtyä tarpeellisiin toimiin. Tätä laitetta on käytettävä suojatulla liitäntäkaapelilla (Rinnakkais) ja suojatulla verkkokaapelilla (10/100Base-T). Suojaamattomien kaapeleiden käyttö voi häiritä radioliikennettä ja se on kiellettyä säännön CISPR 22 ja paikallisten sääntöjen perusteella. 1-6 Konica 7915/7920 Esittely LED-säteilyturvallisuus 1 Tämä laite on kopiokone, joka hyödyntää LED (valoa lähettävät diodit) -valotusjärjestelmää. LEDin optisesta säteilystä ei aiheudu vaaraa, koska LEDin optisen säteilyn taso ei ylitä luokan 1 säteilyn altistusrajaa minkäänlaisen käytön, kunnossapidon, huollon ja häiriön aikana. Otsonipäästöt Sijoita kopiokone hyvin ilmastoituun huoneeseen Tämän kopiokoneen normaalissa käytössä syntyy pieni määrä otsonia. Jos kopiointitila on huonosti ilmastoitu ja kopioita otetaan paljon, ilmassa saattaa tuntua epämiellyttävää hajua. Mukavan, terveellisen ja turvallisen työympäristön takaamiseksi suosittelemme, että kopiointitilaan järjestetään tehokas ilmastointi. Placer l'appareil dans une pièce largement ventilée Une quantité d'ozone négligable est dégagée pendant le fonctionnement de l'appareil quand celui-ci est utilisé normalement. Cependant, une odeur désagréable peut être ressentie dans les pièces dont l'aération est insuffisante et lorsque une utilisation prolongée de l'appareil est effectuée. Pour avoir la certitude de travailler dans un environnement réunissant des conditions de confort, santé et de sécurité, il est préférable de bien aérer la pièce ou se trouve l'appareil. VAROITUSTARRA Model Input Total V~ W Hz A Serial No. xxxxxxxxxx KONICA CO.,LTD. MADE IN JAPAN Model CFXX01 Input Total V~ W Hz A Serial No. xxxxxxxxxx KONICA CO.,LTD. MADE IN JAPAN Konica 7915/ Esittely HUOMAUTUS Asenna laite niin, että virtajohto on nopeasti irrotettavissa pistorasiasta hätätilanteessa. Pistorasia asennetaan koneen lähelle ja siten, että siihen pääsee helposti käsiksi. 1-8 Konica 7915/7920 Esittely 1 Opas käsikirjoihin Oheiset käsikirjat Alla luetellut käsikirjat ovat tämän kopiokoneen mukana. Jotta voisit tarvittaessa katsoa ohjeita Käyttäjän käsikirjasta nopeasti, pidä sitä kopiokoneen läheisyydessä. G 1.3 Käyttäjän käsikirja Käyttäjän käsikirjassa kuvaillaan tämän kopiokoneen toimintoja, käyttötapoja, turvatoimenpiteitä ja vianmäärityksen perusteita. Lue Käyttäjän käsikirja huolellisesti ennen tämän kopiokoneen käyttöä, jotta varmistuisit kopiokoneen oikeasta toiminnasta ja tehokkaasta käytöstä. Pikaopas Pikaoppaasta löytyvät kopiokoneen peruskäyttötavat, kunnossapito, turvatoimenpiteet ja vianmäärityksen perusteet helppotajuisessa muodossa. Katso Pikaoppaasta, jos et ymmärrä jotakin toimintaa tai jos ongelmia ilmenee. G Käsikirjan merkintöjen selitykset Tämän käsikirjan merkinnät ja käytetyt tekstimuodot on kuvattu seuraavassa. VAROITUS Tällä tavalla korostettuina esitettyjen ohjeiden noudattamatta jättäminen voi aiheuttaa kuolemaan johtavia tai vakavia vammoja. Noudata kaikkia varoituksia, jotta kopiokonetta on turvallista käyttää. HUOMAUTUS Tällä tavalla korostettuina esitettyjen ohjeiden noudattamatta jättäminen voi aiheuttaa vakavia vammoja tai omaisuuden vahingoittumisen. Noudata kaikkia varoituksia, jotta kopiokonetta on turvallista käyttää. Huom (*Voi esiintyä myös otsikolla "Tärkeää" tai "Vinkki") Tällä tavalla korostettu teksti sisältää hyödyllistä tietoa ja vinkkejä kopiokoneen turvalliseen käyttöön. Konica 7915/ Tällä tavalla muotoiltu numero 1 ilmaisee toimintojen sarjan ensimmäistä vaihetta. Esittely 2 Tällä tavalla muotoillut peräkkäiset numerot ilmaisevat toimintojen sarjan peräkkäisiä vaiheita. Tähän sijoitettu kuva näyttää mitkä toimenpiteet pitää tehdä. Tällä? antaatyylillä muotoiltu teksti lisäohjeita. Tällä tyylillä muotoiltu teksti kuvaa toimintaa, joka varmistaa sen, että halutut tulokset saavutetaan. [Kopio]-painike Ohjauspaneelin painikkeiden nimet on kirjoitettu yllä olevalla tavalla Konica 7915/7920 Esittely 1 Peruskäsitteiden ja symbolien selitykset Tässä käsikirjassa käytetyt sanat ja symbolit selitetään seuraavassa. Paperin syöttö Tulostuksen aikana paperi syötetään kopiokoneen oikealta puolelta joko päällä olevalle ulostulotelineelle tai vasemmalla olevalle vaihtoehtoiselle ulostulolle siten, että tulostuspuoli on alaspäin. Paperin syöttösuunta ilmaistaan nuolilla alla olevassa kaaviossa. Kopioinnin aikana paperi syötetään kopiokoneen oikealta puolelta joko päällä olevalle ulostulotelineelle tai vasemmalla olevalle vaihtoehtoiselle ulostulolle siten, että kopiopuoli on alaspäin. Paperin syöttösuunta ilmaistaan nuolilla alla olevassa kaaviossa. 1.4 Konica 7915/ "Leveys" ja "Pituus" Kun tässä käsikirjassa puhutaan paperin mitoista, ensimmäinen arvo viittaa aina paperin leveyteen (merkitty kirjaimella "A" kuvassa), ja toinen arvo viittaa pituuteen (merkitty kirjaimella "B"). Käyttöoppaasi. KONICA MINOLTA

30 Esittely Paperin suuntaus Pitkittäin ( ) Jos paperin leveys (A) on pienempi kuin pituus (B), paperin suuntaus on pystysuora, jota ilmaistaan joko merkillä "L" tai. Poikittain ( ) Jos paperin leveys (A) on suurempi kuin pituus (B), paperin suuntaus on vaakasuora, jota ilmaistaan joko merkillä "C" tai. Näytön kuvakkeet Alla näkyvät kuvakkeet tulevat näyttöön, kun vastaavaa paperia asetetaan tai kopio tehdään. G G G G : Piirtoheitinkalvot : Paksu paperi 1 : Kaksipuolisen kopion toinen puoli : Kaksipuolisen kopion toinen puoli paksulla paperilla 1-12 Konica 7915/7920 Esittely 1 Ominaisuudet Konica 7915/7920 on nopea, laadukas täysvärikopiokone/-tulostin, jossa yhdistyvät käytännöllisyys ja pienikokoisuus - sopii kaikkiin toimistoihin. G 1.5 Tekee nopeasti korkealaatuisia täysvärikopioita: Korkealaatuiset, ammattimaiset kuvat 600 dpi (aito) 1800 dpi:n (simuloitu) tarkkuudella/256 muunnosta Nopea täysväritulostus (Letter vaakasuorassa/jatkuva kopiointi) 20 arkkia minuutissa Konica 7920:llä (15 arkkia minuutissa Konica 7915:llä) Tekee useita kopioita yhdellä skannauksella Yhdistää suuren paperikapasiteetin käsittelyn kompaktiin muotoiluun: Kevyt, tilaasäästävä täysvärikopiokone Maksimaalinen paperikapasiteetti 3250 arkkia (sisältää lisäpaperikasetit) Voidaan liittää moniin lisätarvikkeisiin: Kääntävä nippusyöttölaite, 10-lokeroinen lajittelija, paperinsyöttöyksikkö ja kaksipuolisuusyksikkö jne., jotka antavat lisää ominaisuuksia Sisäinen-/ulkoinen ohjain mahdollistaa käytön verkkotulostimena tai skannerina G G Konica 7915/ Esittely 1-14 Konica 7915/7920 Turvaohjeet Turvaohjeet Asennuksen turvaohjeet Asennuspaikka Turvallisen käytön varmistamiseksi ja mahdollisten häiriöiden välttämiseksi, asenna kopiokone paikkaan, joka täyttää seuraavat vaatimukset. - Lähellä ei saa olla verhoja tai muita helposti syttyviä materiaaleja. Paikkaan, jossa kone ei joudu alttiiksi vedelle tai muille nesteille. Paikkaan, jossa kone ei joudu alttiiksi suoralle auringonvalolle. Paikkaan, jossa kone ei joudu alttiiksi ilmastointi- tai lämmityslaitteesta tulevalle suoralle ilmavirralle tai hyvin korkeille tai matalille lämpötiloille. Paikan on oltava hyvin ilmastoitu. Paikkaan, jossa kone ei joudu alttiiksi suurelle kosteudelle. Paikkaan, joka ei ole hyvin pölyinen. Paikan on oltava suhteellisen tärinätön. Paikan on oltava vakaa ja tasainen. Paikkaan, jossa ei synny ammoniakki- tai muita orgaanisia kaasuja. Paikkaan, jossa käyttäjä ei joudu suoraan alttiiksi kopiokoneen poistoilmalle. Paikkaan, joka ei ole lähellä mitään lämmityslaitetta. Virtalähde Virtalähteen vaatimukset ovat seuraavat. G G Jännitevaihtelu: Maksimi ±10% (AC 127 V:n alueilla vain: 10% - +6%:n välillä) Taajuusvaihtelu: Maksimi ±0,3% Käytä virtalähdettä, jossa on mahdollisimman vähän jännite- tai taajuusvaihtelua. Konica 7915/ Tilavaatimukset Turvaohjeet Kopioinnin, tarvikkeiden vaihdon sekä ylläpito- ja huoltotoimenpiteiden helpottamiseksi suosittelemme, että asennuspaikka täyttää seuraavat vaatimukset (55) (67-1/4) 275 (10-3/4) (48) 210 (8-1/4) (58-1/4) 285 (11-1/4) (47) 510 (20) 787 (31) 100 (4) Yksikkö: mm (tuumissa) Huom Jätä kopiokoneen taakse tilaa 100 mm (4 tuumaa) tai enemmän ilmastointiputkea varten. 2-2 Konica 7915/7920 Turvaohjeet Käytön turvatoimenpiteet Käyttöympäristö Kopiokoneen käyttöympäristön on täytettävä seuraavat vaatimukset. G G Lämpötila: 10 C - 30 C, vaihtelua korkeintaan 10 C tunnissa Kosteus: 10% - 80%, vaihtelua korkeintaan 20% tunnissa Melu (vain eurooppalaisille käyttäjille) Konemelusäännös 3 GSGV, : Melun painetaso käyttötilassa EN 27779:n mukaan on yhtäkuin tai alle 70dB(A). Oikea käyttö Jotta saisit kopiokoneesta mahdollisimman suuren hyödyn, noudata seuraavia ohjeita. - Älä koskaan aseta kopiokoneen päälle painavaa esinettä äläkä kolhi konetta. Älä koskaa avaa kopiokoneen luukkuja tai sammuta kopiokonetta kopioinnin aikana; muutoin tapahtuu paperitukos. Älä koskaan tuo kopiokoneen lähelle magneettisia esineitä tai tulenarkoja sumuttimia. Varmista aina, että kopiokoneen sähköpistoke on näkyvillä eikä kopiokone peitä sitä. pitkään aikaan. Varmista aina, että sähköpistoke on kunnolla pistorasiassa. Irrota kopiokoneen virtajohto pistorasiasta aina, kun konetta ei käytetä Varmista aina, että ilmastointi on hyvä kun otat suuria kopiomääriä. HUOMAUTUS Kopioinnin aikana ilmaan erittyy pieni määrä otsonia. Jos kopiointitila on huonosti ilmastoitu ja kopioita otetaan paljon, ilmassa saattaa tuntua epämiellyttävää hajua. Mukavan, terveellisen ja turvallisen työympäristön takaamiseksi suosittelemme, että kopiointitilaan järjestetään tehokas ilmastointi. Konica 7915/ Turvaohjeet HUOMAUTUS Jos ilmastointiputki kopiokoneen päällä tukkeutuu, kopiokoneen sisälle kerääntyy kuumuutta, joka johtaa toimintahäiriöön tai tulipaloon. Älä laita mitään tavaroita ilmastointiputken päälle. HUOMAUTUS Kiinnitysyksikön ympäristö on erittäin kuuma. Älä koske mihinkään muihin kuin tässä käsikirjassa osoitettuihin osiin kiinnitysyksikön lähellä välttääksesi palovammoja. Alä koske erityisesti varoitustarroilla merkittyjä osia ja niiden ympäristöä. Jos saat palovamman, viilennä ihoa heti kylmän veden alla ja käy sitten lääkärissä. Kopiokoneen siirto Jos joudut siirtämään kopiokonetta pidempiä matkoja, pyydä aina ohjeet KONICA-huollosta. Tarvikkeiden käsittely Ota huomioon seuraavat seikat käsitellessäsi kopiokonetarvikkeita (väriainetta, paperia jne.). Varastoi tarvikkeet paikkaan, joka täyttää seuraavat vaatimukset: ei suoraa auringonvaloa lähellä ei lämmityslaitteita ei altistusta suurelle kosteudelle ei hyvin pölyinen Säilytä avatun paperipakkauksen käyttämättä jääneet arkit muoviin käärittynä viileässä ja pimeässä paikassa. Käyttöoppaasi. KONICA MINOLTA

31 - Käytä vain väriainetta, joka on valmistettu erityisesti tälle kopiokoneelle. Älä käytä muita väriaineita. Säilytä tarvikkeita lasten ulottumattomissa. 2-4 Konica 7915/7920 Turvaohjeet 2 HUOMAUTUS Turvatoimenpiteet väriaineen käsittelyssä: Älä läikytä väriainetta kopiokoneen sisään, vaatteillesi tai käsillesi. Jos saat väriainetta käsillesi, pese se heti pois vedellä ja saippualla. Jos saat väriainetta silmiisi, huuhtele ne heti vedellä ja käy sitten lääkärissä. Kopioiden säilytys Jotta pitkään säilytettävät kopiot eivät haalistuisi, ne tulee säilyttää sellaisessa paikassa, jossa ne eivät joudu alttiiksi valolle. - Jos kopiot on liimattu yhteen liuotinta sisältävällä liima-aineella (esim. liimaspray), liuotin voi liuottaa kopioiden väriaineen. Värikopioiden värikerros on paksumpi kuin normaalien mustavalkoisten kopioiden. Kun värikopio taitetaan, väriaine voi halkeilla taitoskohdassa. Konica 7915/ Kopiointia rajoittavat lait Turvaohjeet Joitain asiakirjatyyppejä ei koskaan saa kopioida tarkoituksenaan käyttää kopioita alkuperäisen sijasta. Seuraava lista ei ole täydellinen vaan se on tarkoitettu ohjeeksi vastuuntuntoiseen kopiointiin. <Taloudelliset asiakirjat> G G G G G G Henkilökohtaiset sekit Matkasekit Maksumääräykset Talletustodistukset Obligaatiot tai muut velkakirjat Osakkeet Ruokalipukkeet Postimerkit (käytetyt tai käyttämättömät) Valtion laitosten asettamat sekit tai vekselit Veromerkit (käytetyt tai käyttämättömät) Passit Maahanmuuttoasiakirjat Autojen rekisteriotteet Kiinteisöjen omistus- ja hallinta-asiakirjat Henkilöllisyyspaperit, virka- ja arvomerkit Tekijänoikeudella suojatut teokset, ilman oikeuden haltijan lupaa <Lakiasiakirjat> G G G G G G G G <Yleiset> G G Lisäksi sekä kotimaisten että ulkomaisten rahojen ja taideteosten kopiointi ilman tekijänoikeuden haltijan lupaa on kielletty kaikissa tapauksissa. Jos et ole varma asiakirjan laadusta, kysy neuvoa lakimieheltä. 2-6 Konica 7915/7920 Ennen kopiointia Ennen kopiointia Käytettävissä olevat ominaisuudet Alla luetellaan tämän kopiokoneen pääkopiointiasetukset. Yksityiskohtaisia tietoja niiden käytöstä löytyy annetuilta sivuilta. Alkup. Ö Kopio (katso sivu 7-1. ) G Yksipuolinen Ö Yksipuolinen G Yksipuolinen Ö Kaksipuolinen G Kaksipuolinen Ö Yksipuolinen G Kaksipuolinen Ö Kaksipuolinen G Yksipuolinen Ö 1-puolinen2in1 Konica 7915/ G Ennen kopiointia Kaksipuolinen Ö 2-puolinen2in G Kirja Ö Erittely G Kirja Ö Aukeama Huom "Kaksipuolinen" alkuperäinen -asetus on käytettävissä vain jos kääntävä nippusyöttölaite on asennettu. "Kaksipuolinen" ja "2-puolinen2in1" kopiointi -asetukset ovat käytettävissä vain jos kaksipuolisuusyksikkö ja muisti on asennettu. Zoomausasetukset (katso sivu 6-14.) G Pienennetty/1:1/suurennettu Viimeistely (katso sivu 7-8, sivu 7-12 ja sivu 7-15.) G "Lajittelu"-asetus Konica 7915/7920 Ennen kopiointia G 3 "Ryhmittely"-asetus G "Nidonta"-asetus 1 (Etunidonta) (Takanidonta) (Kaksoisnidonta) G 1 "Rei'itys"-asetus Huom "Lajittelu"- ja "Ryhmittely"-asetukset ovat käytettävissä vain jos 10lokeroinen lajittelija on asennettu. "Nidonta"- ja "Rei'itys"-asetukset ovat käytettävissä vain jos sekä viimeistelijä että tulostinohjain on asennettu ja tulostustyö lähetetään tietokoneelta. Konica 7915/ Sovellukset G Ennen kopiointia "Kalvojen välilehditys" -toiminto (katso sivu 7-30.) G "Reunan poisto" -toiminto (katso sivu 7-19.) G "Peilikuva"-toiminto (katso sivu 7-21.) "Erikokoisten alkuperäiskappaleiden tunnistus" -toiminto (katso sivu 7-17.) G Erikokoiset alkuperäiskappaleet Huom "Erikokoisten alkuperäiskappaleiden tunnistus" -toiminto on käytettävissä vain jos kääntävä nippusyöttölaite on asennettu. 3-4 Konica 7915/7920 Ennen kopiointia Osat ja niiden toiminnot Seuraavassa kerrotaan kopiokoneen jokaisesta osasta ja niiden toiminnoista. G Kopiokoneen skanneriosa <skanneri> Skannaa asiakirjan. G Kopiokoneen tulostinosa <tulostin> Tulostaa skannerilla luettuja kuvia. G Kopiointitason kansi CV-131 (lisävaruste) Painaa kopioitavaa asiakirjaa alaspäin. G Kääntävä nippusyöttölaite DF-331 (lisävaruste) Syöttää ja skannaa automaattisesti yhden asiakirja-arkin kerrallaan ja kääntää automaattisesti kaksipuoliset asiakirjat ja skannaa ne. Konica 7915/ G Ennen kopiointia 10-lokeroinen lajittelija ST-134 (lisävaruste) Kun tulostetaan tietokoneelta, se lajittelee tai ryhmittelee automaattisesti ja syöttää kopiot tietokoneella määriteltyyn lokeroon. G Viimeistelijä FS-134/FS-133 (lisävaruste) Kun tulostetaan tietokoneelta, se viimeistelee sivut tietokoneella valitun tilan (lajittelu, ryhmittely, nidonta tai rei'itys) mukaan ja syöttää sitten sivut ulos. G Kaksipuolisuusyksikkö AD-231 (lisävaruste) Kääntää kopiot automaattisesti, jolloin voidaan tehdä kaksipuolisia kopioita. 3-6 Konica 7915/7920 Ennen kopiointia G 3 Paperinsyöttöyksikkö PF-231 (lisävaruste) Voi syöttää 500 arkkia paperia; jopa kaksi paperinsyöttöyksikköä voidaan asentaa. G Suurkapasiteettinen paperikaappi DB-431 (lisävaruste) Voi syöttää 2500 arkkia paperia. G Kopiokoneen teline (lisävaruste) Pienentää laitteiden vaatimaa tilaa, koska skanneri voidaan asentaa kopiokoneen päälle. G Kopiopöytä (lisävaruste) Käytössä kun lisävarusteena saatava 10-lokeroinen lajittelija (ST-134) tai lisävarusteena saatava viimeistelijä (FS-134/FS-133) on asennettu ilman lisävarusteena saatavaa paperinsyöttöyksikköä. Käyttöoppaasi. KONICA MINOLTA

32 Kopiotaso (lisävaruste) Käytössä kun lisävarusteena saatava 10-lokeroinen lajittelija (ST-134) tai lisävarusteena saatava viimeistelijä (FS-134/FS-133) on asennettu kahden lisävarusteena saatavan paperinsyöttöyksikön kanssa. G Konica 7915/ G Ennen kopiointia Tulostinohjain Fiery X3e (lisävaruste) Sisäinen tulostinohjain, jonka avulla kopiokonetta voidaan käyttää sekä väritulostimena että väriskannerina verkossa. Tulostinohjain Fiery Z4 (lisävaruste) Kopiokonetta voidaan käyttää väritulostimena tai väriskannerina, joka on tietokoneverkossa; tämän avulla saadaan suurempi tuottavuus kuin tulostinohjain Fiery X3e ja mahdollistaa käytön monitoimitulostimena. Muisti (256 Mt: 128 Mt 2) M128-2 (lisävaruste Konica 7915:ssä; vakioasennus Konica 7920:ssä) Lisää kopiokoneen muistia ja mahdollistaa sellaiset toiminnot kuten kaksipuolisen ja 2in1-kopioinnin. G G 3-8 Konica 7915/7920 Ennen kopiointia Osien nimet ja niiden toiminnot Kopiokoneen ulkopuoliset osat * Kuvassa näkyvät kopiointitason kansi, kopiokoneen teline ja kopiopöytä ovat lisävarusteita. Konica 7915/ Nro Osan nimi Kopion ulostulotaso Väriyksikön kansi Etuluukku 1. paperikasetti Selvitys Valmiit kopiot tulevat tälle tasolle. Avaa kun lisäät väriainetta. Avaa kun vaihdat kehiteyksikköä. Katso sivu Ennen kopiointia Mahtuu 250 arkkia paperia. Paperikokoa voidaan säätää vapaasti. Erikoispaperia voidaan käyttää. Katso sivu 4-6. Mahtuu 500 arkkia paperia. Paperikokoa voidaan säätää vapaasti. Katso sivu Kopiokoneen virran kytkemiseen ja katkaisemiseen. Katso sivu Avaa kun huollat kopiokonetta ja selvität tukoksia. Käytä oikeanpuoleisen luukun avaamiseen ja sulkemiseen. Käytä paperin manuaalisyöttöön. Paperi syötetään arkki kerrallaan. Erikoispaperia voidaan käyttää. Katso sivu Avaa kun selvität tukoksia. Avaa kun huollat kopiokonetta. Painaa asiakirjan kopiointitasoa vasten. Käytä kohdistamaan asiakirja. Katso sivu Kun syötät asiakirjan manuaalisesti, aseta se tasolle niin että asiakirja voidaan skannata. Aseta asiakirja tasolle kopioitava puoli alaspäin. Katso sivu Käytä kun aloitat kopioinnin tai teet asetuksia. Katso sivu Käytä kun kytket kääntävän nippusyöttölaitteen liitäntäjohdon. Käytä kun kytket skannerin liitäntäjohdon. Käytä kun kytket skannerin virtajohtoa. Käytä kun kytket skannerin virtajohtoa. Käytä kun kytket skannerin liitäntäjohdon. Käytä kun kytket tulostimen virtajohtoa. Käytä kun kytket lajittelijan tai viimeistelijän liitäntäjohdon paperikasetti Virtakytkin Oikeanpuoleinen luukku Oikeanpuoleisen luukun vapautusvipu Manuaaliohisyöttötaso Alempi oikeanpuoleinen luukku Vasemmanpuoleinen luukku Kopiointitason kansi (lisävaruste) Asiakirjan mittakaava Kopiointitaso Ohjauspaneeli Kääntävän nippusyöttölaitteen liitin Skannerin liitin Skannerin virtajohdon pistoke (tulo) Skannerin virtajohdon pistoke (lähtö) Skannerin liitin Tulostimen virtajohdon pistoke Lajittelijan/viimeistelijän liitin 3-10 Konica 7915/7920 Ennen kopiointia Kopiokoneen sisäosat Nro Osan nimi Värinsyöttösuppilon kansi Kehiteyksikön vapautusvipu Kehiteyksikön kiinnike Ylempi oikeanpuoleinen luukku Selvitys Avaa kun lisäät väriainetta. Käytä kun asennat ja vaihdat kehiteyksikköä. Käytä kun irrotat kehiteyksikköä. Avaa kun vaihdat lämpöpääyksikön tai selvität tukoksia. Konica 7915/ Tarvikkeet ja osat Ennen kopiointia Nro. 1 2 Osan nimi Kehiteyksikkö Kuvansiirtohihnayksikkö Selvitys Tuottaa kopioidun kuvan. Lisää kerroksittain kuvansiirtohihnayksikölle kuvan kaikki yksittäiset värit, jotka kehiteyksikkö on tuottanut, ja luo näin täysvärikuvan. Siirtää paperille kuvansiirtohihnayksikön tuottaman täysvärikuvan. Kerää hukkavärin. Syöttää öljyä lämpöpään telalle. Syöttää öljyä lämpöpään hihnalle. Kiinnittää siirretyn väriaineen paperille. Kerää kopiokoneen tuottaman otsonin. Käytä kun puhdistat LED-yksikön pintaa, esimerkiksi kun vaihdat kuvansiirtohihnayksikön. Säilytä myöhempää käyttöä varten Kuvansiirtotelayksikkö Hukkaväripullo Öljy-yksikkö Lämpöpään pyyhinyksikkö Lämpöpääyksikkö Otsonisuodatin LEDin puhdistusväline 3-12 Konica 7915/7920 Ennen kopiointia Kaksipuolinen nippusyöttölaite (lisävaruste) Nro. 1 2 Osan nimi Asiakirjan ulostulotaso Asiakirjan ohjain Selvitys Kerää kopioidut asiakirjat. Kohdista asiakirjan toinen reuna kiinteään asiakirjan ohjaimeen ja säädä sitten toinen ohjain asiakirjan leveyden mukaan. Katso sivu 5-4. Aseta kopioitavat asiakirjat. Katso sivu 5-4. Avaa kun poistat tukoksen aiheuttaneen asiakirjan. Avaa kun syötät asiakirjan yksi arkki kerrallaan Alkuperäiskappaleiden syöttöalusta Tukosten selvityksen kansi F1/F2 Yksittäisarkin syöttöalusta Konica 7915/ Kaksipuolisuusyksikkö (lisävaruste) Ennen kopiointia 1 Nro. 1 Osan nimi Kaksipuolisuusyksikön luukku Selvitys Avaa kun selvität paperitukosta kaksipuolisuusyksikössä Konica 7915/7920 Ennen kopiointia 10-lokeroinen lajittelija (lisävaruste) 3 3, Nro Osan nimi Lokerot Ylempi luukku/alempi luukku Vaakasuora kuljetusyksikkö Vaakasuoran kuljetusyksikön kansi Selvitys Kerää lajitellut kopiot. Avaa kun selvität paperitukosta lajittelijassa. Kuljettaa kopiot lajittelijaan tai viimeistelijään. Avaa kun selvität paperitukosta vaakasuorassa kuljetusyksikössä. Konica 7915/ Viimeistelijä (lisävaruste) Ennen kopiointia Nro. Käyttöoppaasi. KONICA MINOLTA

33 Osan nimi Ylempi kansi Ylempi paperin ulostulotaso Alempi paperin ulostulotaso Etuluukku Oikeanpuoleinen luukku Selvitys Avaa kun selvität paperitukosta viimeistelijässä. Kerää kopiot, joita ei ole lajiteltu (tehty "Ei-lajitt."-asetuksella). Kerää lajitellut kopiot. Avaa kun selvität paperitukosta viimeistelijässä. Avaa kun vaihdat niittipatruunan tai selvität paperitukoksia Konica 7915/7920 Ennen kopiointia Paperinsyöttöyksikkö (lisävaruste) Nro. 1 2 Osan nimi 3. paperikasetti 4. paperikasetti Selvitys Mahtuu 500 arkkia paperia. Paperikokoa voidaan säätää vapaasti. Jopa kaksi yksikköä voidaan asentaa. Katso sivu Konica 7915/ Suurkapasiteettinen paperikaappi (lisävaruste) Ennen kopiointia 1 Nro. 1 Osan nimi 3. paperikasetti Selvitys Mahtuu 2500 arkkia paperia. Katso sivu Tulostinohjain Fiery Z4 Yksityiskohdat, katso tulostinohjaimen Käyttäjän käsikirja. Tulostinohjain Fiery X3e Yksityiskohdat, katso tulostinohjaimen Käyttäjän käsikirja Konica 7915/7920 Ennen kopiointia Ohjauspaneelin osien nimet ja niiden toiminnot Ohjauspaneelin osien nimet ja niiden toiminnot Nro. 1 2 Osan nimi Hipaisunäytön kontrastinsäätövalitsin Käyttäjätila-painike Selvitys Säätää hipaisunäytön kontrastia Paina kun haluat näkyville apuohjelmanäytön, josta voit valita seuraavat toiminnot: Perusasetukset Mittari laskuri Työmuistiin syöttö Käyttäjävalinnat Pääkäyttäjän tila Skannerin koht. syöttö Katso "8 Apuohjelmatoiminnot" ja "9 Pääkäyttäjän tila". Paina kun haluat näkyville Työn haku -näytön, jonka avulla voit hakea ja tarkistaa tallennettuja kopiointitöitä. Katso "Tallennetun työn haku", sivu 8-6. Näyttää monia näyttöjä ja viestejä Katso "Hipaisunäytön käyttö", sivu Autom.väri: Kopiokone määrittää automaattisesti onko asiakirja värillinen vai mustavalkoinen ja tekee sitten täysväri- tai mustavalkoisen kopion riippuen asiakirjan väristä. Täysväri: Kopiokone tekee asiakirjasta täysvärikopion. Musta: Kopiokone tekee mustavalkoisen kopion riippumatta asiakirjan väristä. Paina kun aloitat kopioinnin. Jos tätä painiketta painetaan silloin kun kopiokone on lämpenemässä, kopiointityö lykkääntyy siihen saakka kunnes kopiokone on kokonaan lämmennyt. Katso sivu [Start]-painikkeen merkkivalo on vihreä, kun kopiointi voidaan aloittaa. [Start]-painikkeen merkkivalo on oranssi, kun kopiokone ei voi tehdä kopioita. 3 Työn haku -painike 4 5 Hipaisunäyttö Autom. väri-, Täysvärija Mustapainikkeet 6 Start-painike Konica 7915/ Nro. 7 8 Osan nimi Stop-painike C (tyhjennys) -painike Selvitys Ennen kopiointia Paina kun lopetat jatkuvan kopioinnin. Paina kun asetat kopioiden määrän "1":een. Paina kun poistat asetuksen, esim. zoomaussuhteen tai koon, joka on valittu näppäimistöllä. Paina kun palautat kaikki kopiointitoiminnot ja -asetukset oletuksiin. (Kaikki valitut asetukset peruutetaan.) Katso sivu * Tallennettuja zoomaussuhteita, tallennettuja työn asetuksia ja keskeytettyjä tai lykättyjä kopiointitöitä ei peruuteta. Paina kun keskeytät kopiointityön. ([Keskeytys]painikkeen merkkivalo on vihreä, kun kopiokone on keskeytystilassa.) Paina uudelleen kun peruutat keskeytystilan tai palautat kopiokoneen tilaan, jossa se oli ennen keskeytystilaa. Katso sivu Paina kun haluat kopiokoneen menevän energiansäästötilaan. Katso sivu Paina kun kopioit käyttämällä tunnusta. Katso sivu Paina kun haluat siirtyä kopiotilaan ja käyttää kopiokonetta kopiokoneena. [Kopio]-painikkeen merkkivalo on vihreä, kun kopiokone on kopiotilassa. Paina kun haluat siirtyä skannaustilaan ja käyttää kopiokonetta väriskannerina. [Skannaus]-painikkeen merkkivalo on vihreä, kun kopiokone on skannaustilassa. Käytä kun syötät tehtävien kopioiden lukumäärän. Käytä kun syötät zoomaussuhteen. Käytä kun syötät erilaisia asetuksia. 9 Paneelin nollaus -painike 10 Keskeytyspainike Energiansäästöpainike Tunnuspainike Kopiopainike 14 Skannauspainike 15 Näppäimistö 3-20 Konica 7915/7920 Ennen kopiointia Hipaisunäytön käyttö Hipaisunäytön kuvaus Kun kopiokone laitetaan päälle (1), hipaisunäyttöön tulee perusnäyttö. Se näyttää viestien ja grafiikan avulla tällä hetkellä valitut asetukset, käytettävissä olevat asetukset ja kopiokoneen tilan. Huom Tässä käsikirjassa näytön kuvat voivat olla hiukan erilaisia kuin ne näytöt, jotka ovat sinun kopiokoneesi hipaisunäytössä. Näyttöjen rakenne 1 Näytön välilehdet 2 Viestinäyttö 3 Käytettävissä olevat toiminnot/asetukset 4 Valitut asetukset Konica 7915/ Nro. 1 Osan nimi Näytön välilehdet Selvitys Ennen kopiointia Nämä ovat Perustoim.-, Alkuper.- Ö Kopio-, Viimeistely- ja Lisätoiminnot-näyttöjen välilehdet. Kosketa välilehteä kun haluat sitä vastaavan näytön esille. Esimerkki: Yllä valittuna on Lisätoiminnot-näyttö. * Kosketa "Perustoim."-välilehteä kun haluat Perusnäytön esille (oletusnäyttö). 2 Viestinäyttö Tämänhetkinen kopiokoneen tila, käyttöohjeet, varoitukset/turvaohjeet ja muut tiedot, myös valittu kopiomäärä, näkyy tässä. Esimerkki: Viesti "Valmis kopioimaan" tulee näkyviin yllä kuvatun näytön viestinäyttöön. 3 Käytettävissä olevat toiminnot/asetukset Kun valitset toiminnon, esille tulee näyttö, jossa voit valita halutut asetukset. Käyttöoppaasi. KONICA MINOLTA

34 Powered by TCPDF ( Valitse toinen toiminto, ja esille tulee vastaava näyttö. Esimerkki: Käytettävissä olevat zoomaussuhdeasetukset näkyvät yllä. * Tällä hetkellä valittuna oleva asetus näkyy välilehdellä. 4 Valitut asetukset Tämänhetkiset asetukset näytetään viestien ja grafiikan avulla Konica 7915/7920 Ennen kopiointia Hipaisunäytön käyttö Kun haluat aktivoida toiminnon tai valita asetukset, kosketa kevyesti haluamaasi toimintoa tai asetusta, joka näkyy hipaisunäytössä. 3 HUOMAUTUS Älä vahingoita hipaisunäyttöä. Älä koskaan paina hipaisunäyttöä äläkä koskaan paina sitä kovalla tai terävällä esineellä. Konica 7915/ Hyödyllisiä toimintoja Asetusten peruutus Ennen kopiointia Paina [Paneelin nollaus] -painiketta kun peruutat kaikki tilat ja toiminnot (zoomaussuhde, kopioiden lukumäärä jne. ) ja palauta ne oletusarvoiksi. (Kaikki valitut asetukset peruutetaan.) Jos kaksipuolinen nippusyöttölaite on käytössä ja asiakirja on syötetty kopiointitasolle, asiakirja työntyy automaattisesti ulos. Vinkki [Paneelin nollaus] -painikkeen painaminen on helpoin tapa peruuttaa kaikki valitut asetuksen yhdellä kertaa. Jotta aiemman kopiointityön asetuksia ei käytettäisi vahingossa, paina [Paneelin nollaus] -painiketta palauttaaksesi kaikki toiminnot ja asetukset oletusarvoihinsa ja valitse sitten halutut asetukset. Automaattinen palautus alkutilaan Vaikka [Paneelin nollaus] -painiketta ei paineta, kopiokone palauttaa kaikki toiminnot ja asetukset automaattisesti oletusarvoihinsa minuutti sen jälkeen, kun kopiointi on lopetettu tai kun painiketta tai hipaisunäyttöä on painettu. Vinkki Voit määrittää kopiokoneeseen ajan, jonka kuluttua kone nollautuu automaattisesti. Aika voi olla 19 minuuttia. "Automaattinen paneelin nollaus" -parametri voidaan myös ottaa pois päältä. Yksityiskohtaiset tiedot, katso "Oletusasetusten määritys ("Käyttäjävalinnat"-toiminto)", sivu 8-8 ja sivu Konica 7915/7920 Ennen kopiointia Energiansäästötila Virran poiskytkemisen sijasta on järkevää käyttää energiansäästötilaa. 3 Saat energiansäästötilan päälle painamalla [Energiansäästö] -painiketta. Jos kopiokonetta ei käytetä määrätyn ajan kuluessa, se menee automaattisesti energiansäästötilaan. Oletusaika on 15 minuuttia. Paina jotakin ohjauspaneelilla olevista painikkeista ja peruuta näin energiansäästötila. Huom Jos kopiokone menee lepotilaan silloin, kun se on energiansäästötilassa, kopiokone sammuu automaattisesti. Vinkki Voit määrittää kopiokoneeseen ajan, jonka kuluttua kone siirtyy energiansäästötilaan. Aika voi olla 1240 minuuttia. Yksityiskohtaiset tiedot, katso "Oletusasetusten määritys ("Käyttäjävalinnat"-toiminto)", sivu 8-8 ja sivu Lykätyt kopiointityöt Jos asiakirja asetetaan ja [Start] -painiketta painetaan silloin, kun kopiokone on päällä mutta se ei ole valmis kopiointiin, kopiokone aloittaa kopioinnin automaattisesti kun se on lämmennyt. Lepotila Kun tulostimen ohjainta ei ole asennettu: Jos kopiokonetta ei käytetä tietyn ajan kuluessa, se voi sammua automaattisesti säästääkseen energiaa. Oletusaika on 30 minuuttia. Kun tulostimen ohjain on asennettu: Jos kopiokonetta ei käytetä tietyn ajan kuluessa, se menee automaattisesti valmiustilaan (energiansäästötila) säästääkseen energiaa. Oletusaika on 30 minuuttia. Paina jotakin ohjauspaneelin painiketta ja peruuta tämä tila. Vinkki Voit määrittää kopiokoneeseen ajan, jonka kuluttua kone siirtyy lepotilaan. Aika voi olla minuuttia. "Lepotila"-parametri voidaan ottaa myös pois päältä. Yksityiskohtaiset tiedot, katso "Oletusasetusten määritys ("Käyttäjävalinnat"-toiminto)", sivu 8-8 ja sivu Konica 7915/ Kopiontitöiden keskeytys Ennen kopiointia Pitkien kopiointien tai tulostustöiden aikana kopiokonetta voidaan tarvita nopeasti kopioimaan toinen asiakirja. Kopiointityön keskeyttäminen Paina [Keskeytys]-painiketta ja pysäytä tämänhetkinen kopiointi hetkeksi. Paina [Keskeytys]-painiketta uudelleen ja jatka aiemmin keskeytettyä kopiointia. Huom Keskeytystila peruuntuu myös silloin, kun kopiokone nollautuu automaattisesti 1 minuutin kuluttua viimeisestä painikkeen painalluksesta ("Automaattinen paneelin nollaus" -parametri). Keskeytystila ei kuitenkaan peruunnu silloin, kun kopiointi keskeytetään uudelleen. Voit määrittää kopiokoneeseen ajan, jonka kuluttua kone nollautuu automaattisesti. Aika voi olla 19 minuuttia. "Automaattinen paneelin nollaus" -parametri voidaan myös ottaa pois päältä. Kun "Automaattinen paneelin nollaus" -parametri otetaan pois päältä, keskeytystila ei peruunnu automaattisesti. Yksityiskohtaiset tiedot, katso "Oletusasetusten määritys ("Käyttäjävalinnat"-toiminto)", sivu 8-8 ja sivu Joitakin toimintoja ei voi keskeyttää. Lisäksi jotkut asetukset eivät ole käytettävissä, kun kopiointi keskeytetään. Yksityiskohtaiset tiedot, katso "Toimintojen yhdistämistaulukko" sivulla Vinkki Kun painat [Keskeytys]-painiketta, kaikki toiminnot ja asetukset palautuvat oletusarvoihinsa ja "Ei-lajitt."-asetus valitaan viimeistelynäytöltä. Yksityiskohtaiset tiedot, katso "Kopiokoneen palautus alkutilaan ("Perusasetukset"-toiminto)", sivu 8-1. Asetuksia ei voi tallentaa keskeytystilassa. Lisäksi "Kalvovälilehditys-" ja "Työn haku" -toiminnot eivät ole käytettävissä. Autom. paperilähteen muutos -ominaisuus Jos paperitasolta tai -kasetista loppuu paperi kopioinnin aikana, kopiokone vaihtaa automaattisesti toiseen paperilähteeseen ja jatkaa kopiointia jos uudella tasolla tai kasetissa on saman tyyppistä, saman kokoista ja saman suuntaista paperia. Jos myös suurkapasiteettinen paperikaappi (DB-431) on asennettu, jopa 3250 arkkia "A4C"-paperia voidaan syöttää jatkuvasti Konica 7915/7920 Ennen kopiointia Tunnuskoodit Jos tunnuskoodit on määritelty, kopiokoneen käyttö voidaan rajoittaa tiettyihin ihmisiin tai tiettyyn kopioiden määrään jokaista osastoa kohti. Käyttöoppaasi. KONICA MINOLTA
