Käyttöohjeet Plasmatelevision TH-42PZ85E TH-46PZ85E. Suomi. Mallinro

Transkriptio

1 Käyttöohjeet Plasmatelevision Mallinro TH-42PZ85E TH-46PZ85E Lue nämä ohjeet ennen vastaanottimen käyttämistä ja säilytä ne myöhempää tarvetta varten. Tässä oppaassa olevia kuvia on käytetty vain kuvitustarkoituksessa. Katso Eurooppa-takuusta tietoja, jos joudut pyytämään apua paikalliselta Panasonic-jälleenmyyjältä. Suomi

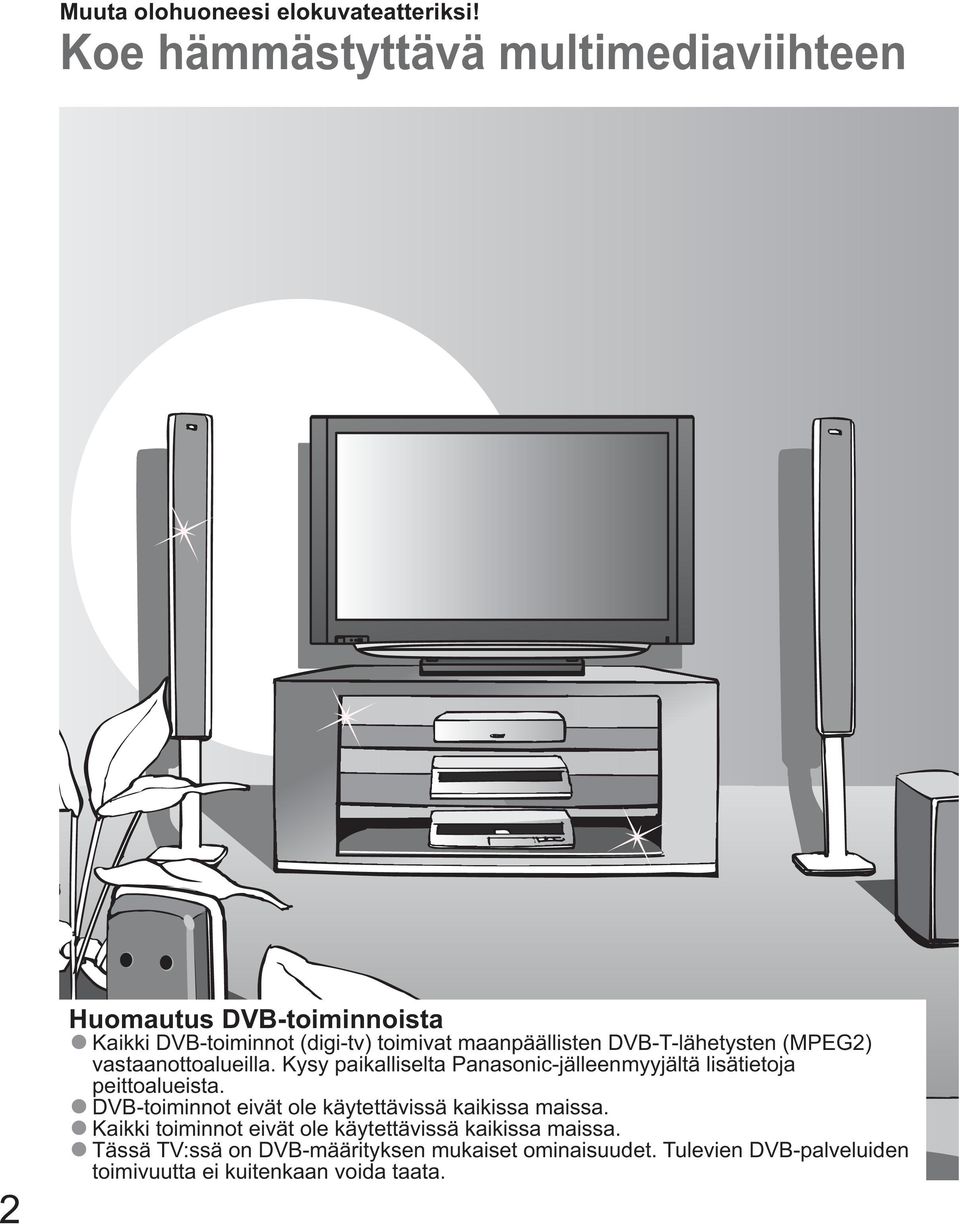

2 Muuta olohuoneesi elokuvateatteriksi! Koe hämmästyttävä multimediaviihteen 2 Huomautus DVB-toiminnoista Kaikki DVB-toiminnot (digi-tv) toimivat maanpäällisten DVB-T-lähetysten (MPEG2) vastaanottoalueilla. Kysy paikalliselta Panasonic-jälleenmyyjältä lisätietoja peittoalueista. DVB-toiminnot eivät ole käytettävissä kaikissa maissa. Kaikki toiminnot eivät ole käytettävissä kaikissa maissa. Tässä TV:ssä on DVB-määrityksen mukaiset ominaisuudet. Tulevien DVB-palveluiden toimivuutta ei kuitenkaan voida taata.

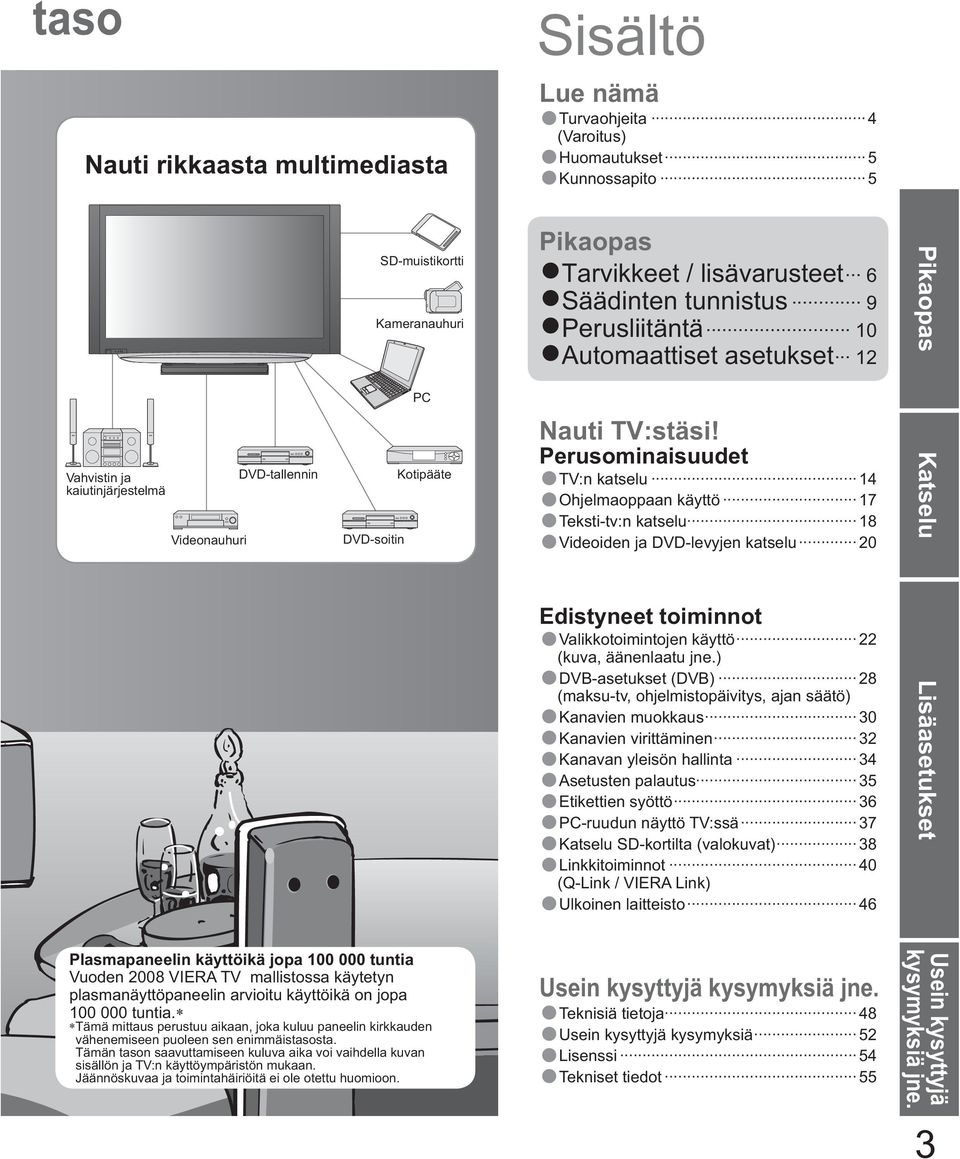

3 taso Nauti rikkaasta multimediasta Sisältö Lue nämä Turvaohjeita 4 (Varoitus) Huomautukset 5 Kunnossapito 5 SD-muistikortti Kameranauhuri PC Pikaopas Tarvikkeet / lisävarusteet 6 Säädinten tunnistus 9 Perusliitäntä 10 Automaattiset asetukset 12 Pikaopas Vahvistin ja kaiutinjärjestelmä Videonauhuri DVD-tallennin Kotipääte DVD-soitin Nauti TV:stäsi! Perusominaisuudet TV:n katselu 14 Ohjelmaoppaan käyttö 17 Teksti-tv:n katselu 18 Videoiden ja DVD-levyjen katselu 20 Edistyneet toiminnot Valikkotoimintojen käyttö 22 (kuva, äänenlaatu jne.) DVB-asetukset (DVB) 28 (maksu-tv, ohjelmistopäivitys, ajan säätö) Kanavien muokkaus 30 Kanavien virittäminen 32 Kanavan yleisön hallinta 34 Asetusten palautus 35 Etikettien syöttö 36 PC-ruudun näyttö TV:ssä 37 Katselu SD-kortilta (valokuvat) 38 Linkkitoiminnot 40 (Q-Link / VIERA Link) Ulkoinen laitteisto 46 Katselu Lisäasetukset Plasmapaneelin käyttöikä jopa tuntia Vuoden 2008 VIERA TV mallistossa käytetyn plasmanäyttöpaneelin arvioitu käyttöikä on jopa tuntia. Tämä mittaus perustuu aikaan, joka kuluu paneelin kirkkauden vähenemiseen puoleen sen enimmäistasosta. Tämän tason saavuttamiseen kuluva aika voi vaihdella kuvan sisällön ja TV:n käyttöympäristön mukaan. Jäännöskuvaa ja toimintahäiriöitä ei ole otettu huomioon. Usein kysyttyjä kysymyksiä jne. Teknisiä tietoja 48 Usein kysyttyjä kysymyksiä 52 Lisenssi 54 Tekniset tiedot 55 Usein kysyttyjä kysymyksiä jne. 3

4 Turvaohjeita Varoitus Virtapistokkeen ja johdon käsittely Työnnä virtapistoke täysin pistorasiaan. (Jos virtapistoke on löysällä, se voi muodostaa lämpöä ja aiheuttaa tulipalon.) Varmista, että virtapistokkeeseen pääsee helposti käsiksi. Varmista sähköiskujen ehkäisemiseksi, että virtapistokkeen maadoitusnapa on kunnolla kiinnitetty. Luokan I laite täytyy liittää maadoitettuun pistorasiaan. Älä koske virtapistokkeeseen, jos kätesi ovat märät. (Seurauksena voi olla sähköisku.) Älä käytä muuta kuin tämän TV:n mukana toimitettua verkkojohtoa. (Seurauksena voi olla tulipalo tai sähköisku.) Älä vahingoita verkkojohtoa. (Vahingoittunut verkkojohto voi aiheuttaa tulipalon tai sähköiskun.) Älä siirrä TV:tä, kun verkkojohto on kytketty pistorasiaan. Älä aseta painavaa esinettä johdon päälle äläkä sijoita johtoa kuuman esineen lähelle. Älä kierrä johtoa, taita sitä liikaa tai venytä sitä. Älä vedä johdosta. Tartu virtapistokkeeseen, kun irrotat johtoa. Älä käytä vaurioitunutta virtapistoketta tai pistorasiaa. Jos havaitset jotain epänormaalia, irrota virtapistoke välittömästi! AC V 50 / 60 Hz 4 Virtalähde TV on suunniteltu toimimaan virralla V, 50 / 60 Hz AC. Älä irrota kansia ÄLÄ KOSKAAN tee itse muutoksia TV:hen (Korkeajännitteiset osat voivat aiheuttaa vakavan sähköiskun.) Anna paikallisen Panasonic-jälleenmyyjän tarkastaa, säätää tai korjata TV. Pidä nesteet poissa TV:n lähettyviltä Tulipalon tai sähköiskun aiheuttavien vaurioiden ehkäisemiseksi älä altista tätä laitetta tippuville nesteille tai roiskeille. Älä aseta vettä sisältäviä astioita (kukkamaljakoita, kuppeja, kosmetiikkaa tms.) TV:n päälle. (tai sen yläpuolella oleville hyllyille tms.) Älä jätä alttiiksi suoralle auringonvalolle tai muille lämpölähteille Älä jätä TV:tä suoraan auringonvaloon tai muiden lämpölähteiden lähelle. Tulipalon ehkäisemiseksi älä koskaan aseta kynttilää tai avotulta TV:n päälle tai sen lähelle. Älä aseta vieraita esineitä TV:n sisään Älä päästä mitään esineitä putoamaan laitteeseen ilmanvaihtoaukkojen kautta (seurauksena voi olla tulipalo tai sähköisku). Älä sijoita TV:tä kaltevalle tai huteralle pinnalle TV voi pudota tai kaatua. Käytä vain tarkoitusta varten suunniteltuja jalustoja / kiinnitystarvikkeita Käytettäessä hyväksymättömiä jalustoja tai muita kiinnityslaitteita voi laite olla epävakaa ja aiheuttaa loukkaantumisvaaran. Pyydä paikallista Panasonicjälleenmyyjää suorittamaan asennus. Käytä hyväksyttyjä jalustoja / seinäkiinnittimiä (s. 6). Älä anna lasten käsitellä SD-korttia SD-kortti on pieni esine, jonka pienet lapset voivat nielaista. Poista SD-kortti heti käytön jälkeen.

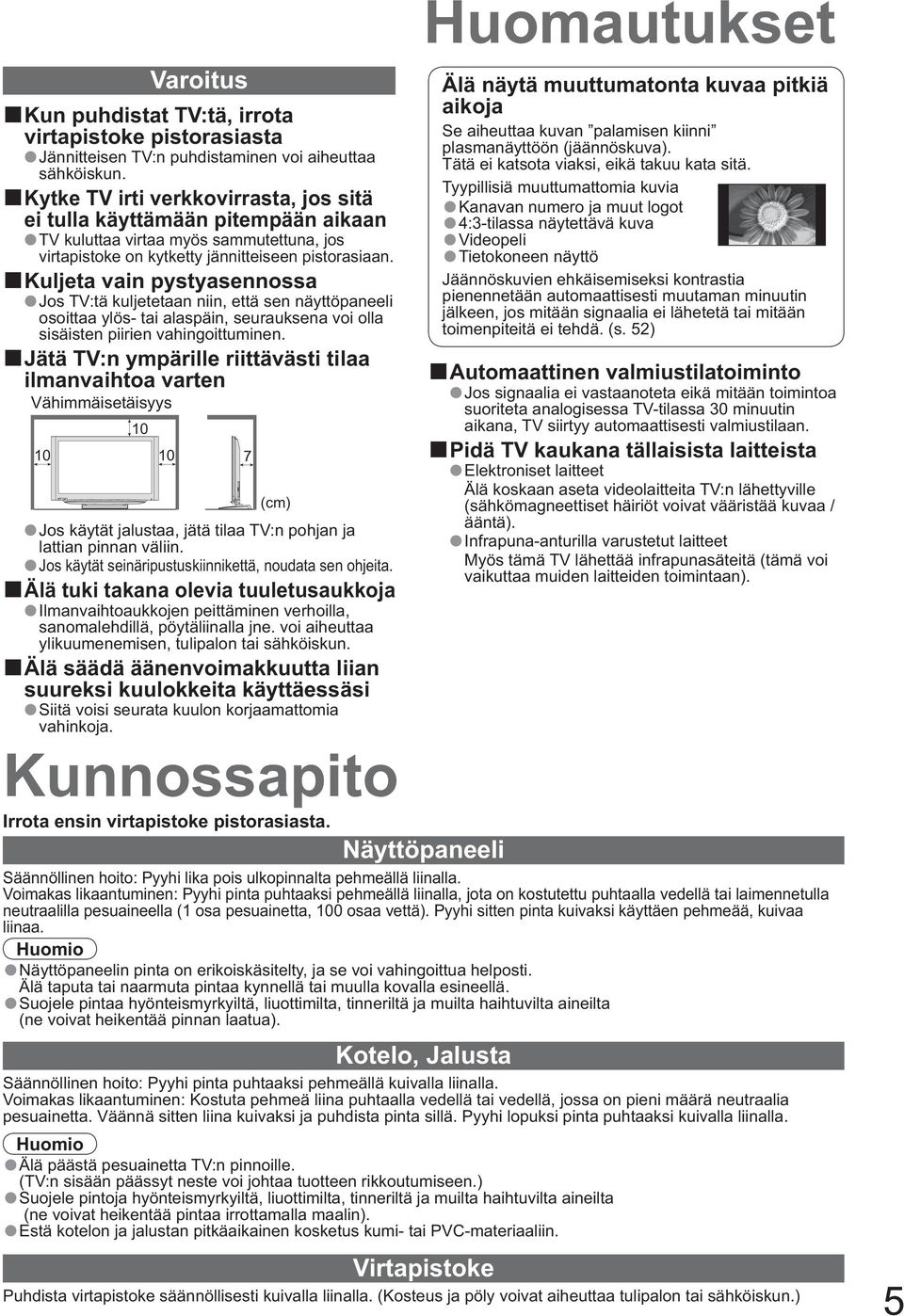

5 Varoitus Kun puhdistat TV:tä, irrota virtapistoke pistorasiasta Jännitteisen TV:n puhdistaminen voi aiheuttaa sähköiskun. Kytke TV irti verkkovirrasta, jos sitä ei tulla käyttämään pitempään aikaan TV kuluttaa virtaa myös sammutettuna, jos virtapistoke on kytketty jännitteiseen pistorasiaan. Kuljeta vain pystyasennossa Jos TV:tä kuljetetaan niin, että sen näyttöpaneeli osoittaa ylös- tai alaspäin, seurauksena voi olla sisäisten piirien vahingoittuminen. Jätä TV:n ympärille riittävästi tilaa ilmanvaihtoa varten Vähimmäisetäisyys (cm) Jos käytät jalustaa, jätä tilaa TV:n pohjan ja lattian pinnan väliin. Jos käytät seinäripustuskiinnikettä, noudata sen ohjeita. Älä tuki takana olevia tuuletusaukkoja Ilmanvaihtoaukkojen peittäminen verhoilla, sanomalehdillä, pöytäliinalla jne. voi aiheuttaa ylikuumenemisen, tulipalon tai sähköiskun. Älä säädä äänenvoimakkuutta liian suureksi kuulokkeita käyttäessäsi Siitä voisi seurata kuulon korjaamattomia vahinkoja. Kunnossapito Huomautukset Älä näytä muuttumatonta kuvaa pitkiä aikoja Se aiheuttaa kuvan palamisen kiinni plasmanäyttöön (jäännöskuva). Tätä ei katsota viaksi, eikä takuu kata sitä. Tyypillisiä muuttumattomia kuvia Kanavan numero ja muut logot 4:3-tilassa näytettävä kuva Videopeli Tietokoneen näyttö Jäännöskuvien ehkäisemiseksi kontrastia pienennetään automaattisesti muutaman minuutin jälkeen, jos mitään signaalia ei lähetetä tai mitään toimenpiteitä ei tehdä. (s. 52) Automaattinen valmiustilatoiminto Jos signaalia ei vastaanoteta eikä mitään toimintoa suoriteta analogisessa TV-tilassa 30 minuutin aikana, TV siirtyy automaattisesti valmiustilaan. Pidä TV kaukana tällaisista laitteista Elektroniset laitteet Älä koskaan aseta videolaitteita TV:n lähettyville (sähkömagneettiset häiriöt voivat vääristää kuvaa / ääntä). Infrapuna-anturilla varustetut laitteet Myös tämä TV lähettää infrapunasäteitä (tämä voi vaikuttaa muiden laitteiden toimintaan). Irrota ensin virtapistoke pistorasiasta. Näyttöpaneeli Säännöllinen hoito: Pyyhi lika pois ulkopinnalta pehmeällä liinalla. Voimakas likaantuminen: Pyyhi pinta puhtaaksi pehmeällä liinalla, jota on kostutettu puhtaalla vedellä tai laimennetulla neutraalilla pesuaineella (1 osa pesuainetta, 100 osaa vettä). Pyyhi sitten pinta kuivaksi käyttäen pehmeää, kuivaa liinaa. Huomio Näyttöpaneelin pinta on erikoiskäsitelty, ja se voi vahingoittua helposti. Älä taputa tai naarmuta pintaa kynnellä tai muulla kovalla esineellä. Suojele pintaa hyönteismyrkyiltä, liuottimilta, tinneriltä ja muilta haihtuvilta aineilta (ne voivat heikentää pinnan laatua). Kotelo, Jalusta Säännöllinen hoito: Pyyhi pinta puhtaaksi pehmeällä kuivalla liinalla. Voimakas likaantuminen: Kostuta pehmeä liina puhtaalla vedellä tai vedellä, jossa on pieni määrä neutraalia pesuainetta. Väännä sitten liina kuivaksi ja puhdista pinta sillä. Pyyhi lopuksi pinta puhtaaksi kuivalla liinalla. Huomio Älä päästä pesuainetta TV:n pinnoille. (TV:n sisään päässyt neste voi johtaa tuotteen rikkoutumiseen.) Suojele pintoja hyönteismyrkyiltä, liuottimilta, tinneriltä ja muilta haihtuvilta aineilta (ne voivat heikentää pintaa irrottamalla maalin). Estä kotelon ja jalustan pitkäaikainen kosketus kumi- tai PVC-materiaaliin. Virtapistoke Puhdista virtapistoke säännöllisesti kuivalla liinalla. (Kosteus ja pöly voivat aiheuttaa tulipalon tai sähköiskun.) 5

6 TV Tarvikkeet / lisävarusteet Vakiovarusteet Kaukosäädin N2QAYB Tarkista, että kuvan varusteet ja tarvikkeet ovat mukana Kaukosäätimen Nippuside (2) Verkkojohto paristot (2) s. 8 s. 11 R6 (UM3) Käyttöohjeet Puhdistusliina Jalusta (ST-42R3-W2 / ST-50R3-W2) Eurooppa-takuu TBLX0043 (TH-42PZ85E) TBLX0045 (TH-46PZ85E) s. 7 Tämä tuote sisältää mahdollisesti vaarallisia osia (kuten muovipusseja), joita pienet lapset voivat niellä tai vetää henkeensä. Pidä nämä osat poissa pienten lasten ulottuvilta. Valinnaisvarusteet Seinäkiinnitysteline (pystysuora) TY-WK42PV4W (kulma) TY-WK42PR4W Huomio Laitteen suorituskyvyn ja turvallisuuden säilyttämiseksi seinäkiinnitystelineiden kiinnitys on ehdottomasti annettava jälleenmyyjän tai valtuutetun asentajan tehtäväksi. Lue huolellisesti jalustan mukana tulleet ohjeet ja ryhdy tarvittaviin toimiin, jotta TV ei pääse kaatumaan. Käsittele TV:tä varovasti asennuksen aikana, sillä tuote voi vaurioitua, jos siihen kohdistuu iskuja tai muita voimia. 1 Vedä auki Kaukosäätimen paristojen asennus 2 Sulje Koukku Huolehdi oikeasta napaisuudesta (+ ja ) Huomio Väärä asennus voi aiheuttaa paristovuodon ja korroosiota, mistä seuraa kaukosäätimen vaurioituminen. Älä käytä vanhoja ja uusia paristoja sekaisin. Älä käytä eri paristotyyppejä sekaisin (kuten alkali- ja mangaaniparistoja). Älä käytä ladattavia (Ni-Cd) paristoja. Älä polta tai särje paristoja. Älä aseta paristoja alttiiksi liialliselle kuumuudelle kuten auringonpaisteelle, avotulelle tai vastaavalle. 6

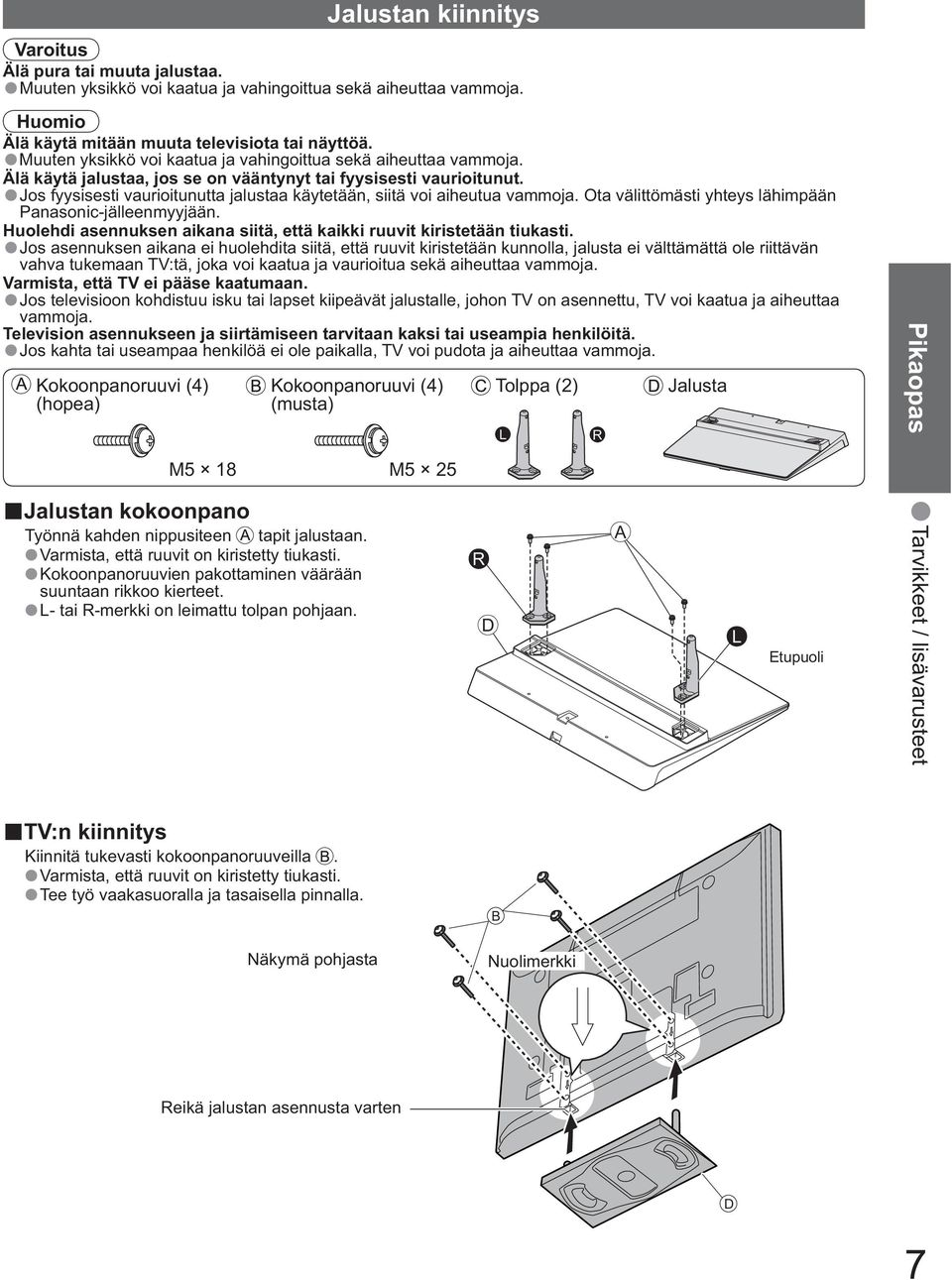

7 Varoitus Älä pura tai muuta jalustaa. Muuten Huomio Muuten Jos Panasonic-jälleenmyyjään. Jos Jos vammoja. Jos Kokoonpanoruuvi (4) (hopea) Jalustan kiinnitys yksikkö voi kaatua ja vahingoittua sekä aiheuttaa vammoja. Älä käytä mitään muuta televisiota tai näyttöä. yksikkö voi kaatua ja vahingoittua sekä aiheuttaa vammoja. Älä käytä jalustaa, jos se on vääntynyt tai fyysisesti vaurioitunut. fyysisesti vaurioitunutta jalustaa käytetään, siitä voi aiheutua vammoja. Ota välittömästi yhteys lähimpään Huolehdi asennuksen aikana siitä, että kaikki ruuvit kiristetään tiukasti. asennuksen aikana ei huolehdita siitä, että ruuvit kiristetään kunnolla, jalusta ei välttämättä ole riittävän vahva tukemaan TV:tä, joka voi kaatua ja vaurioitua sekä aiheuttaa vammoja. Varmista, että TV ei pääse kaatumaan. televisioon kohdistuu isku tai lapset kiipeävät jalustalle, johon TV on asennettu, TV voi kaatua ja aiheuttaa Television asennukseen ja siirtämiseen tarvitaan kaksi tai useampia henkilöitä. kahta tai useampaa henkilöä ei ole paikalla, TV voi pudota ja aiheuttaa vammoja. Kokoonpanoruuvi (4) (musta) Tolppa (2) Jalusta L R Pikaopas M5 18 M5 25 Jalustan kokoonpano Työnnä kahden nippusiteen tapit jalustaan. Varmista, että ruuvit on kiristetty tiukasti. Kokoonpanoruuvien pakottaminen väärään suuntaan rikkoo kierteet. L- tai R-merkki on leimattu tolpan pohjaan. R D A L Etupuoli Tarvikkeet / lisävarusteet TV:n kiinnitys Kiinnitä tukevasti kokoonpanoruuveilla. Varmista, että ruuvit on kiristetty tiukasti. Tee työ vaakasuoralla ja tasaisella pinnalla. B Näkymä pohjasta Nuolimerkki Reikä jalustan asennusta varten D 7

8 Tarvikkeet / lisävarusteet TV:n takaosa Nippusiteen käyttö Älä niputa RF-kaapelia ja verkkojohtoa yhteen (kuva voi vääristyä). Kiinnitä kaapelit nippusiteillä tarpeen mukaan. Valinnaisvarusteita käytettäessä noudata varusteen asennusoppaan ohjeita kaapelien kiinnityksessä. Kiinnitä nippuside reikä Irrotus TV:stä: Asenna nippuside reikään Öysääminen: säpit Asenna nippuside reikään Paina kumpaakin sivusäppiä koukut Aseta kärki koukkuihin nuppi Paina nuppia Säädä paneeli haluamaasi kulmaan Varmista, ettei jalusta ylitä alustan reunoja television kääntymisen koko laajuudella. Älä laita käsiä tai mitään esineitä television kääntymistilaan. Aseta merkki kuvan mukaisesti keskelle television kääntymisen laajuuden keskipistettä varten. TH-42PZ85E a: 521 mm / b: 425 mm / c: 15 TH-46PZ85E a: 513 mm / b: 453 mm / c: 10 b c a c (Ylhäältä katsottuna) 8

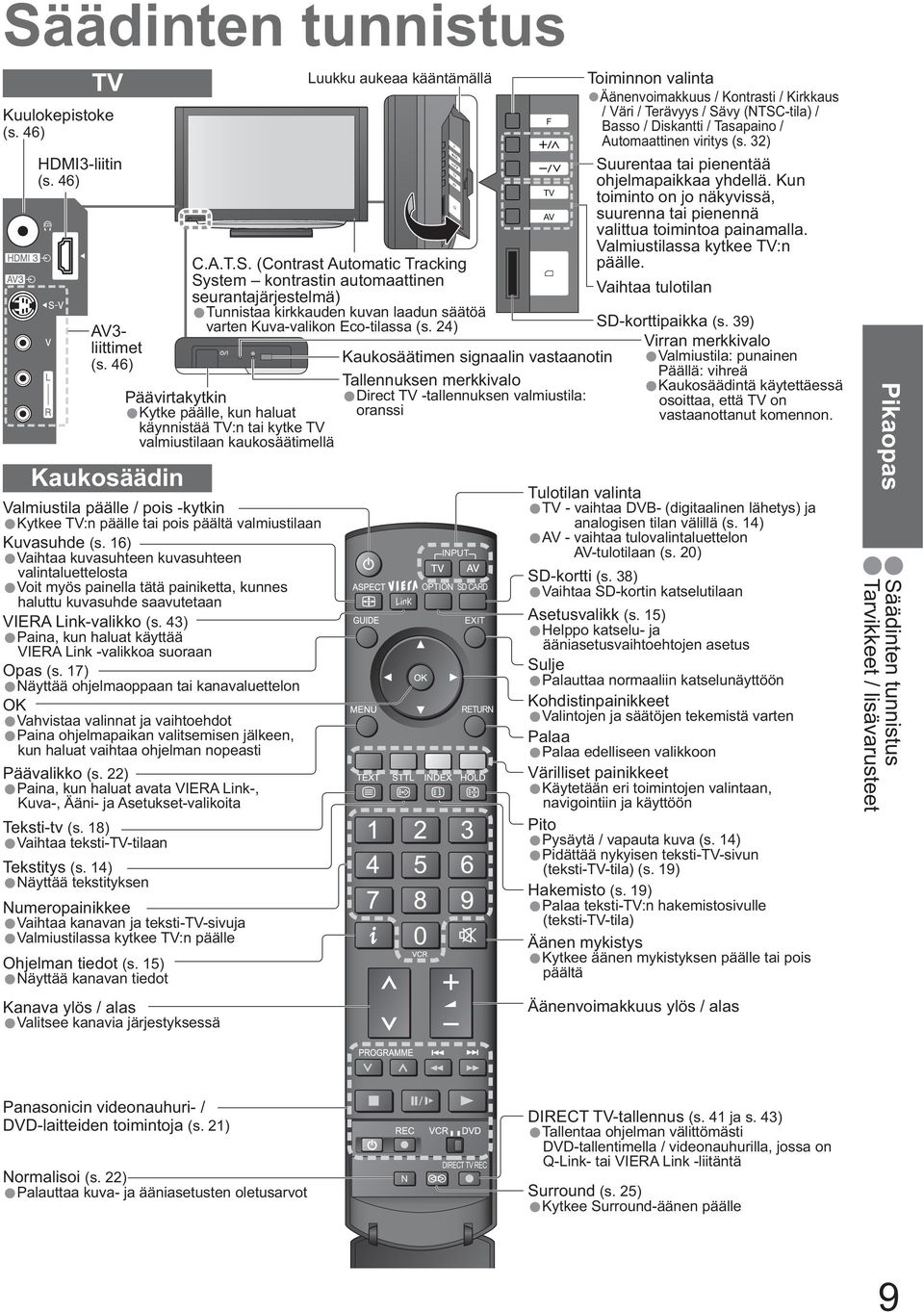

9 Säädinten tunnistus TV Kuulokepistoke (s. 46) HDMI3-liitin (s. 46) AV3- liittimet (s. 46) Kaukosäädin Valmiustila päälle / pois -kytkin Kytkee TV:n päälle tai pois päältä valmiustilaan Kuvasuhde (s. 16) Vaihtaa kuvasuhteen kuvasuhteen valintaluettelosta Voit myös painella tätä painiketta, kunnes haluttu kuvasuhde saavutetaan VIERA Link-valikko (s. 43) Paina, kun haluat käyttää VIERA Link -valikkoa suoraan Opas (s. 17) Näyttää ohjelmaoppaan tai kanavaluettelon OK Vahvistaa valinnat ja vaihtoehdot Paina ohjelmapaikan misen jälkeen, kun haluat vaihtaa ohjelman nopeasti Päävalikko (s. 22) Paina, kun haluat avata VIERA Link-, Kuva-, Ääni- ja Asetukset-valikoita Teksti-tv (s. 18) Vaihtaa teksti-tv-tilaan Tekstitys (s. 14) Näyttää tekstityksen Numeropainikkee Vaihtaa kanavan ja teksti-tv-sivuja Valmiustilassa kytkee TV:n päälle Ohjelman tiedot (s. 15) Näyttää kanavan tiedot Kanava ylös / alas Valitsee kanavia järjestyksessä Luukku aukeaa kääntämällä F TV AV INPUT OPTION SD CARD RETURN F TV AV Toiminnon valinta Äänenvoimakkuus / Kontrasti / Kirkkaus / Väri / Terävyys / Sävy (NTSC-tila) / Basso / Diskantti / Tasapaino / Automaattinen viritys (s. 32) Suurentaa tai pienentää ohjelmapaikkaa yhdellä. Kun toiminto on jo näkyvissä, suurenna tai pienennä valittua toimintoa painamalla. Valmiustilassa kytkee TV:n päälle. C.A.T.S. (Contrast Automatic Tracking System kontrastin automaattinen Vaihtaa tulotilan seurantajärjestelmä) Tunnistaa kirkkauden kuvan laadun säätöä varten Kuva-valikon Eco-tilassa (s. 24) SD-korttipaikka (s. 39) Virran merkkivalo Kaukosäätimen signaalin vastaanotin Valmiustila: punainen Päällä: vihreä Tallennuksen merkkivalo Kaukosäädintä käytettäessä Päävirtakytkin Direct TV -tallennuksen valmiustila: osoittaa, että TV on Kytke päälle, kun haluat oranssi vastaanottanut komennon. käynnistää TV:n tai kytke TV valmiustilaan kaukosäätimellä Tulotilan valinta TV - vaihtaa DVB- (digitaalinen lähetys) ja analogisen tilan välillä (s. 14) AV - vaihtaa tulovalintaluettelon AV-tulotilaan (s. 20) SD-kortti (s. 38) Vaihtaa SD-kortin katselutilaan Asetusvalikk (s. 15) Helppo katselu- ja ääniasetusvaihtoehtojen asetus Sulje Palauttaa normaaliin katselunäyttöön Kohdistinpainikkeet Valintojen ja säätöjen tekemistä varten Palaa Palaa edelliseen valikkoon Värilliset painikkeet Käytetään eri toimintojen valintaan, navigointiin ja käyttöön Pito Pysäytä / vapauta kuva (s. 14) Pidättää nykyisen teksti-tv-sivun (teksti-tv-tila) (s. 19) Hakemisto (s. 19) Palaa teksti-tv:n hakemistosivulle (teksti-tv-tila) Äänen mykistys Kytkee äänen mykistyksen päälle tai pois päältä Äänenvoimakkuus ylös / alas Pikaopas Säädinten tunnistus Tarvikkeet / lisävarusteet Panasonicin videonauhuri- / DVD-laitteiden toimintoja (s. 21) Normalisoi (s. 22) Palauttaa kuva- ja ääniasetusten oletusarvot MULTI WINDOW N DIRECT TV REC DIRECT TV-tallennus (s. 41 ja s. 43) Tallentaa ohjelman välittömästi DVD-tallentimella / videonauhurilla, jossa on Q-Link- tai VIERA Link -liitäntä Surround (s. 25) Kytkee Surround-äänen päälle 9

10 Perusliitäntä Kuvan ulkoisia laitteita ja kaapeleita ei toimiteta tämän TV:n mukana. Varmista, että yksikkö on kytketty irti pistorasiasta ennen johtojen kiinnittämistä tai irrottamista. Kun irrotat verkkojohtoa, muista aina irrottaa ensin virtapistoke pistorasiasta. Esimerkki 1 Antennin liittäminen Vain TV TV:n takaosa Antenni Esimerkki 2 DVD-tallentimen / videonauhurin liittäminen TV, DVD-tallennin tai videonauhuri TV:n takaosa Antenni AC V 50 / 60 Hz AC V 50 / 60 Hz Verkkojohto (sisältyy toimitukseen) Verkkojohto (sisältyy toimitukseen) RF-kaapeli AV1 AV2 PC AV1 AV2 PC RGB VIDEO RGB VIDEO S VIDEO RGB VIDEO RGB VIDEO S VIDEO AUDIO OUT COMPONENT AUDIO IN Y COMPONENT AUDIO OUT AUDIO IN Y L L PB L L PB R R PR HDMI 1 HDMI 2 R R PR HDMI 1 HDMI 2 DIGITAL AUDIO OUT DIGITAL AUDIO OUT SCART-kaapeli (täysin kytketty) RF-kaapeli RF OUT DVD-tallennin tai videonauhuri RF IN RF-kaapeli Huomaa Liitä Q-Linkiä tukeva DVD-tallennin / videonauhuri AV1 / 2-liittimeen (s. 41). HDMI-yhteensopiva laite voidaan liittää HDMI-liittimiin (HDMI1 / HDMI2 / HDMI3) käyttämällä HDMI-kaapelia (s. 46). Q-Link-liitäntä s. 40 VIERA Link -liitäntä s. 40 Lue myös laitteiston käyttöopas. 10

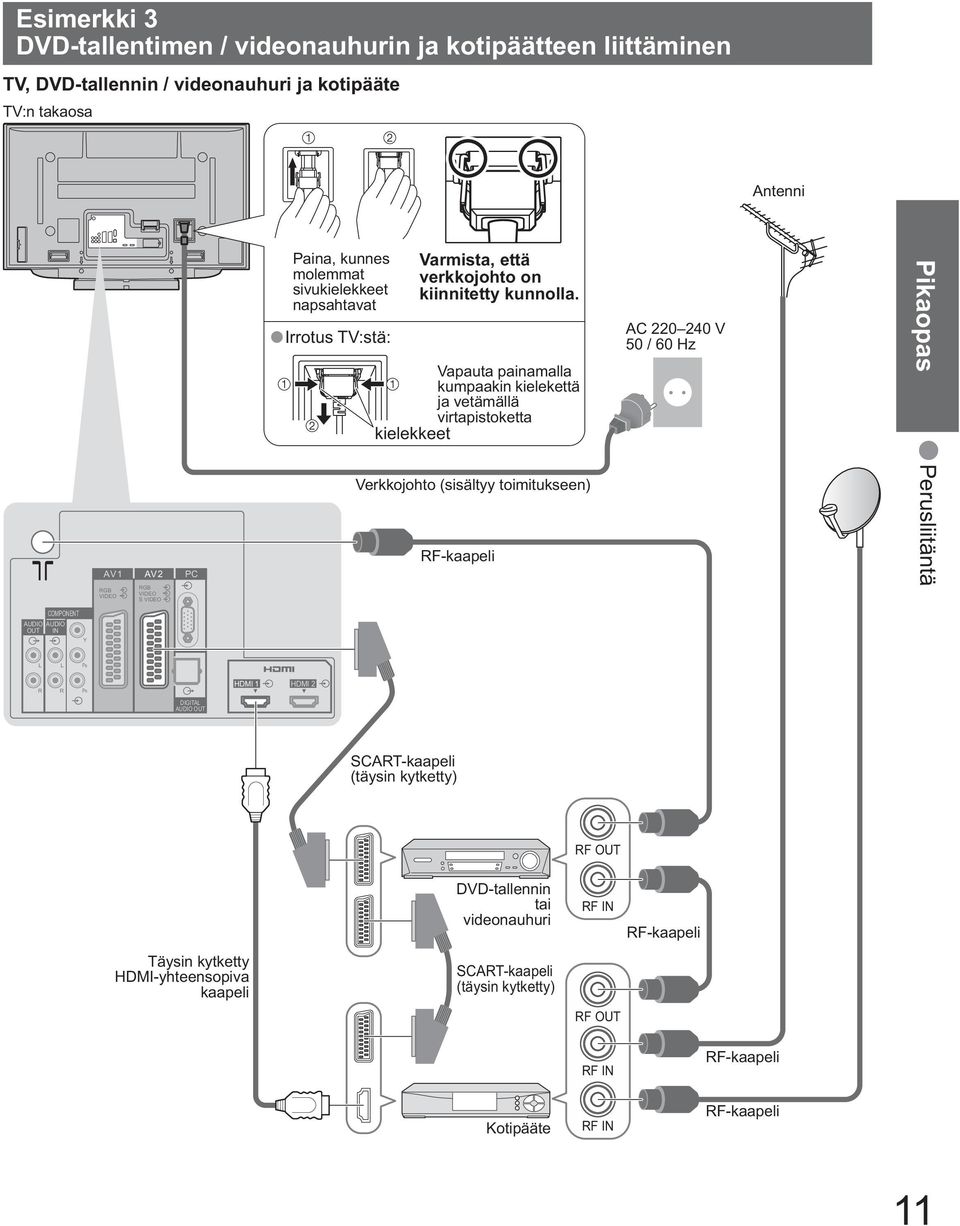

11 Esimerkki 3 DVD-tallentimen / videonauhurin ja kotipäätteen liittäminen TV, DVD-tallennin / videonauhuri ja kotipääte TV:n takaosa Antenni AV1 RGB VIDEO AV2 RGB VIDEO S VIDEO PC Paina, kunnes molemmat sivukielekkeet napsahtavat Irrotus TV:stä: Varmista, että verkkojohto on kiinnitetty kunnolla. Vapauta painamalla kumpaakin kielekettä ja vetämällä virtapistoketta kielekkeet Verkkojohto (sisältyy toimitukseen) RF-kaapeli AC V 50 / 60 Hz Pikaopas Perusliitäntä AUDIO OUT COMPONENT AUDIO IN Y L L PB R R PR HDMI 1 HDMI 2 DIGITAL AUDIO OUT SCART-kaapeli (täysin kytketty) RF OUT Täysin kytketty HDMI-yhteensopiva kaapeli DVD-tallennin tai videonauhuri SCART-kaapeli (täysin kytketty) RF IN RF OUT RF-kaapeli RF IN RF-kaapeli Kotipääte RF IN RF-kaapeli 11

12 Automaattiset asetukset Etsi ja tallenna TV-kanavat automaattisesti. Näitä vaiheita ei tarvita, jos paikallinen jälleenmyyjä on tehnyt asetukset. INPUT 1 2 Valitse Kytke TV pistorasiaan ja käynnistä TV (Näyttö tulee näkyviin muutaman sekunnin kuluttua) Menüsprache Deutsch English Français Italiano Español Português Nederlands Dansk Svenska Norsk Suomi Türkçe Еλληνικά Polski čeština Magyar Slovenčina Български Românǎ Srpski Hrvatski Slovenščina Latviešu eesti keel Lietuvių Nyt voit käynnistää TV:n tai sammuttaa sen valmiustilaan kaukosäätimellä. (Virran merkkivalo: Päällä) kieli tallenna OPTION SD CARD RETURN 3 Valitse 4 Käynnistä maa Maa Saksa Itävalta Ranska Italia Espanja Portugali Sveitsi Malta Andorra Automaattinen viritys - Digitaalinen ja Analoginen Digitaalinen haku 5 69 Analoginen haku Kesto noin 6 minuuttia. Kanava Palvelun Tyyppi nimi Laatu 62 CBBC Channel Maksuttomat BBC Radio Wales Maksuttomat E4 Maksuttomat Cartoon Nwk Maksuttomat Analoginen - 33 BBC1 Analoginen - Maksuttomat: Maksulliset: 0 0 Analoginen: 4 Radio: 0 Tiedot: 2 Etsii Poistu Takaisin Tanska Ruotsi Norja Suomi Luxemburg Belgia Alankomaat Turkki Kreikka Puola Tšekki Unkari Slovakia Itä-Eurooppa Valitun maan mukaan täytyy ehkä valita myös alue. Automaattiset asetukset Automaattinen viritys -toiminto etsii TV-kanavat ja tallentaa ne. Lajiteltu ohjelmien järjestys riippuu TV-signaalista, lähetysjärjestelmästä ja vastaanotto-olosuhteista. Lähettää esiasetetut tiedot Odota! 0% 100% Kaukosäädin ei käytettävissä Jos Q-Link-, VIERA Link- tai vastaavaa tekniikkaa (s. 40) käyttävä tallennin on liitetty, ohjelma-, kieli- ja maa / alueasetukset ladataan automaattisesti tallentimeen. TV 5 Valitse kuva-asetus Valitse näyttöympäristö. Koti Myymälä Myymälä ja Koti vastaavat asetuksia Dynaaminen ja Normaali Kuva-valikon Katseluasetukset (s. 24) aseta Automaattiset asetukset -toiminto on suoritettu, ja TV on katseluvalmis. Kanavien muokkaus Kanavien muokkaus (s. 30) 12

13 Monia tämän TV:n ominaisuuksia voidaan käyttää kuvaruutunäytön valikon kautta. Kaukosäätimen käyttö MENU Avaa päävalikko Siirrä kohdistinta / valikko Siirrä kohdistinta / säädä tasoja / vaihtoehtojen joukosta Kuvaruutunäyttöjen käyttö RETURN Avaa valikko / tallenna asetukset, kun säädöt on tehty tai vaihtoehdot valittu Palaa edelliseen valikkoon Poistu valikkojärjestelmästä ja palaa normaaliin katseluruutuun NÄYTÖN OHJE -opasruutu (esimerkki: Äänivalikko) Äänivalikko 1/2 Äänitila Musiikki Basso Diskantti Balanssi Kuulokevoimakkuus Surround Pois päältä Kanava-voim. Kaiutt. etäisyys seinästä Yli 30 cm MPX Stereo Pikaopas Automaattiset asetukset Valitse Poistu Vaihto Takaisin Sivu ylös Sivu alas Näytön käyttöopas auttaa sinua. Huomaa Jos viritys epäonnistui Automaattinen viritys (s. 33) Jos lataus epäonnistui Lataus (s. 26) Kaikkien asetusten alustus Tehdasasetukset (s. 35) Jos viime kerralla sammutit TV:n valmiustilasta, TV palaa valmiustilaan, kun se käynnistetään päävirtakytkimellä. 13

14 TV:n katselu INPUT OPTION SD CARD 1 Kytke virta päälle (Paina noin yhden sekunnin ajan) Päävirtakytkimen on oltava päällä. (s. 9) RETURN 2 Valitse DVB (Digital Video Broadcasting) tai analoginen Tila voidaan valita myös TV:n sivupaneelissa olevalla TV-painikkeella. (s. 9) 3 Äänenvoimakkuus Valitse ohjelma 1 BBS 23:35 Profiili1 Coronation Street 20 : 00 ~ 20 : 55 Nyt Vaihda luokka Tiedot: paina ylös tai alas Valinta ohjelmaluettelosta Kaikki palvelut Cartoon Nwk BBC Radio Wales BBC Radio Cymru BBC ONE Wales BBC THREE BBCi CBBC Channel Valitse Liitä Poistu Takaisin Sivu ylös Sivu alas Tietopalkki tulee näkyviin aina, kun valitaan ohjelma Lisätietoja s. 15 Kaksi- tai kolminumeroisen ohjelmanumeron valinta, esim. 39 (nopeasti) ohjelma katsele TV DIRECT TV REC Huomaa Maksu-tv:n katselu s. 29 Valitse ohjelma käyttäen tietopalkkia (s. 15) Voit tarkistaa kanavan nimen ennen kanavien mista. Tuo tietopalkki näkyviin, Kun palkki on näkyvissä, jos se ei ole näkyvissä ohjelma Voit asettaa näytön aikakatkaisun Palkkinäytön aikakatkaisu -kohdassa (s. 27). ohjelma katsele Valitse ohjelma käyttäen ohjelmaopasta (s. 17) Voit tarkistaa ohjelmaoppaan tai kanavaluettelon ennen kanavien mista. Tämä toiminto ei välttämättä ole käytettävissä kaikissa maissa. Näytä ohjelmaopas tai kanavaluettelo GUIDE Valitse kanava ohjelma katsele Muita hyödyllisiä toimintoja 14 Pito Näytä tekstitys Pysayta / vapauta kuva Näytä / piilota tekstitys (jos käytettävissä) DVB:n kielen vaihto (jos käytettävissä) Valittu tekstitys (s. 26)

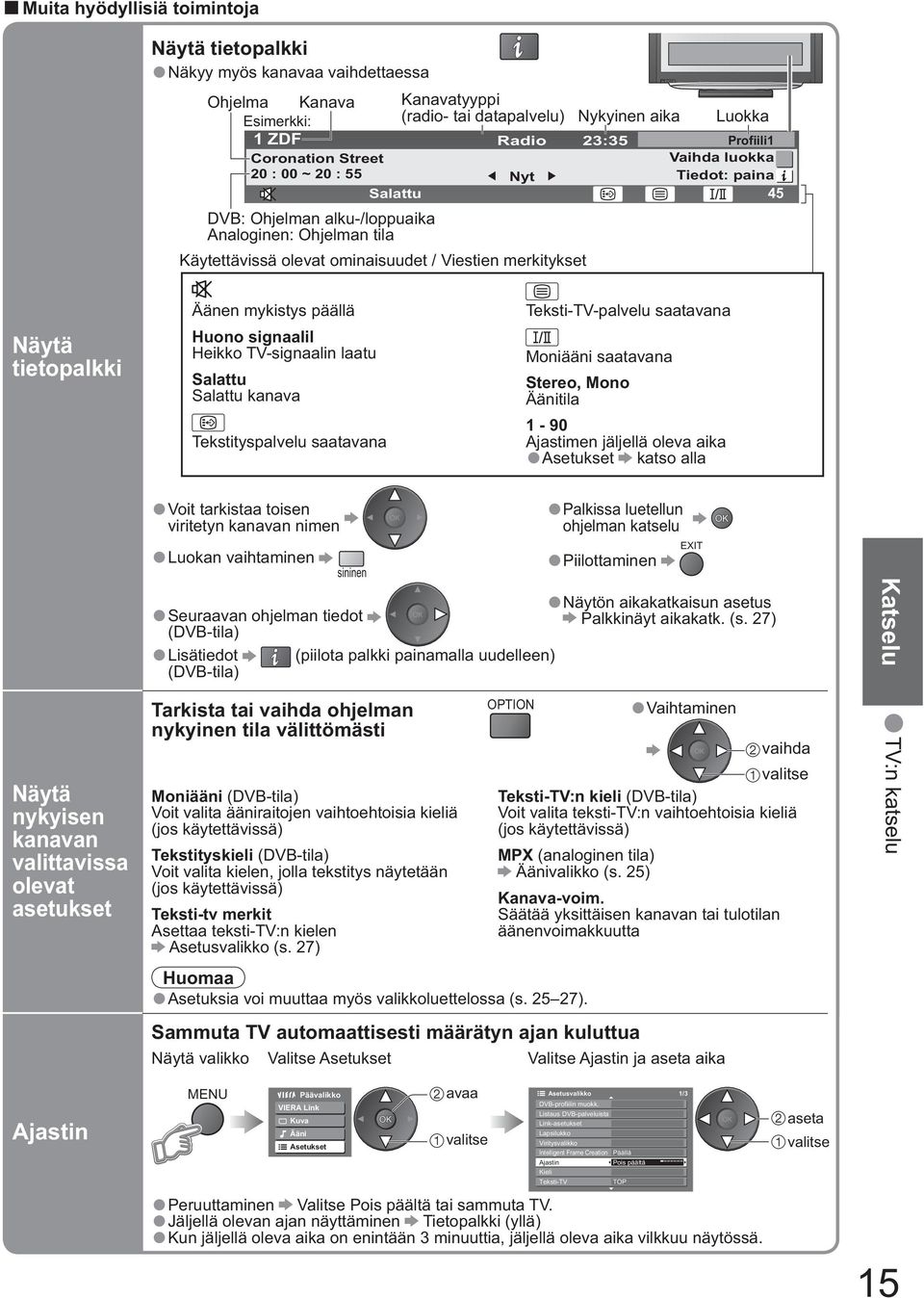

15 Muita hyödyllisiä toimintoja Näytä tietopalkki Näkyy myös kanavaa vaihdettaessa Ohjelma Kanava Kanavatyyppi Esimerkki: (radio- tai datapalvelu) Nykyinen aika Luokka 1 ZDF Radio 23:35 Profiili1 Coronation Street 20 : 00 ~ 20 : 55 Nyt Vaihda luokka Tiedot: paina Salattu 45 DVB: Ohjelman alku-/loppuaika Analoginen: Ohjelman tila Käytettävissä olevat ominaisuudet / Viestien merkitykset Näytä tietopalkki Näytä nykyisen kanavan valittavissa olevat asetukset Äänen mykistys päällä Huono signaalil Heikko TV-signaalin laatu Salattu Salattu kanava Tekstityspalvelu saatavana Voit tarkistaa toisen viritetyn kanavan nimen Palkissa luetellun ohjelman katselu Luokan vaihtaminen sininen Piilottaminen Seuraavan ohjelman tiedot (DVB-tila) Lisätiedot (DVB-tila) (piilota palkki painamalla uudelleen) Tarkista tai vaihda ohjelman nykyinen tila välittömästi Moniääni (DVB-tila) Voit valita ääniraitojen vaihtoehtoisia kieliä (jos käytettävissä) Tekstityskieli (DVB-tila) Voit valita kielen, jolla tekstitys näytetään (jos käytettävissä) Teksti-tv merkit Asettaa teksti-tv:n kielen Asetusvalikko (s. 27) Teksti-TV-palvelu saatavana Moniääni saatavana Stereo, Mono Äänitila 1-90 Ajastimen jäljellä oleva aika Asetukset katso alla Näytön aikakatkaisun asetus Palkkinäyt aikakatk. (s. 27) OPTION Vaihtaminen vaihda Teksti-TV:n kieli (DVB-tila) Voit valita teksti-tv:n vaihtoehtoisia kieliä (jos käytettävissä) MPX (analoginen tila) Äänivalikko (s. 25) Kanava-voim. Säätää yksittäisen kanavan tai tulotilan äänenvoimakkuutta Huomaa Asetuksia voi muuttaa myös valikkoluettelossa (s ). Sammuta TV automaattisesti määrätyn ajan kuluttua Näytä valikko Valitse Asetukset Valitse Ajastin ja aseta aika Katselu TV:n katselu Ajastin MENU VIERA Link Kuva Ääni Päävalikko Asetukset avaa Asetusvalikko DVB-profiilin muokk. Listaus DVB-palveluista Link-asetukset Lapsilukko Viritysvalikko Intelligent Frame Creation Päällä Ajastin Pois päältä Kieli Teksti-TV TOP Peruuttaminen Valitse Pois päältä tai sammuta TV. Jäljellä olevan ajan näyttäminen Tietopalkki (yllä) Kun jäljellä oleva aika on enintään 3 minuuttia, jäljellä oleva aika vilkkuu näytössä. 1/3 aseta 15

16 TV:n katselu Muita hyödyllisiä toimintoja Vaihda kuvasuhde Katsele kuvaa parhaassa mahdollisessa koossa ja parhaalla mahdollisella kuvasuhteella. Näytä kuvasuhteen valintaluettelo Kun luettelo on näkyvissä, tila. tallenna Kuvasuhteen valinta Automaattinen 16:9 14:9 Just 4:3 4:3 Full Zoom1 Zoom2 Zoom3 Vaihto Valitse Poistu Takaisin Kuvasuhteen valintaluettelo Tilan vaihtaminen ASPECT-painikkeella (Painele painiketta, kunnes haluttu tila saavutetaan) Automaattinen 16:9 Paras suhde valitaan, ja kuva laajennetaan täyttämään ruutu. Lisätietoja s. 48 Näyttää kuvan suoraan 16:9-muodossa ilman vääristymistä (anamorfi nen). Vaihda kuvasuhde 14:9 Just Näyttää kuvan 14:9- vakiomuodossa ilman vääristymistä. 4:3 4:3 Full Näyttää kuvan 4:3-vakiomuodossa ilman vääristymistä. Zoom1 Näyttää 16:9-letterboxkuvan tai 4:3-kuvan ilman vääristymistä. Zoom2 Näyttää 4:3-kuvan koko ruudun kokoisena. Venymistä on havaittavissa vain vasemmassa ja oikeassa reunassa. Näyttää 4:3-kuvan vaakasuunnassa suurennettuna ruutuun sopivaksi. Vain HD-signaali Näyttää 16:9-letterboxkuvan (anamorfi nen) koko ruudun kokoisena ilman vääristymistä. Zoom3 Näyttää 2,35:1-letterbox-kuvan (anamorfi nen) koko ruudun kokoisena ilman vääristymistä. 16:9-koossa näyttää kuvan suurimmillaan (hieman suurennettuna). Huomaa PC-tilassa vain 16:9 tai 4:3 ovat käytettävissä. Ei käytettävissä teksti-tv-tilassa. Kuvasuhdetila voidaan tallentaa muistiin SD- (normaali) ja HD-signaaleille (teräväpiirto-) erikseen. 16

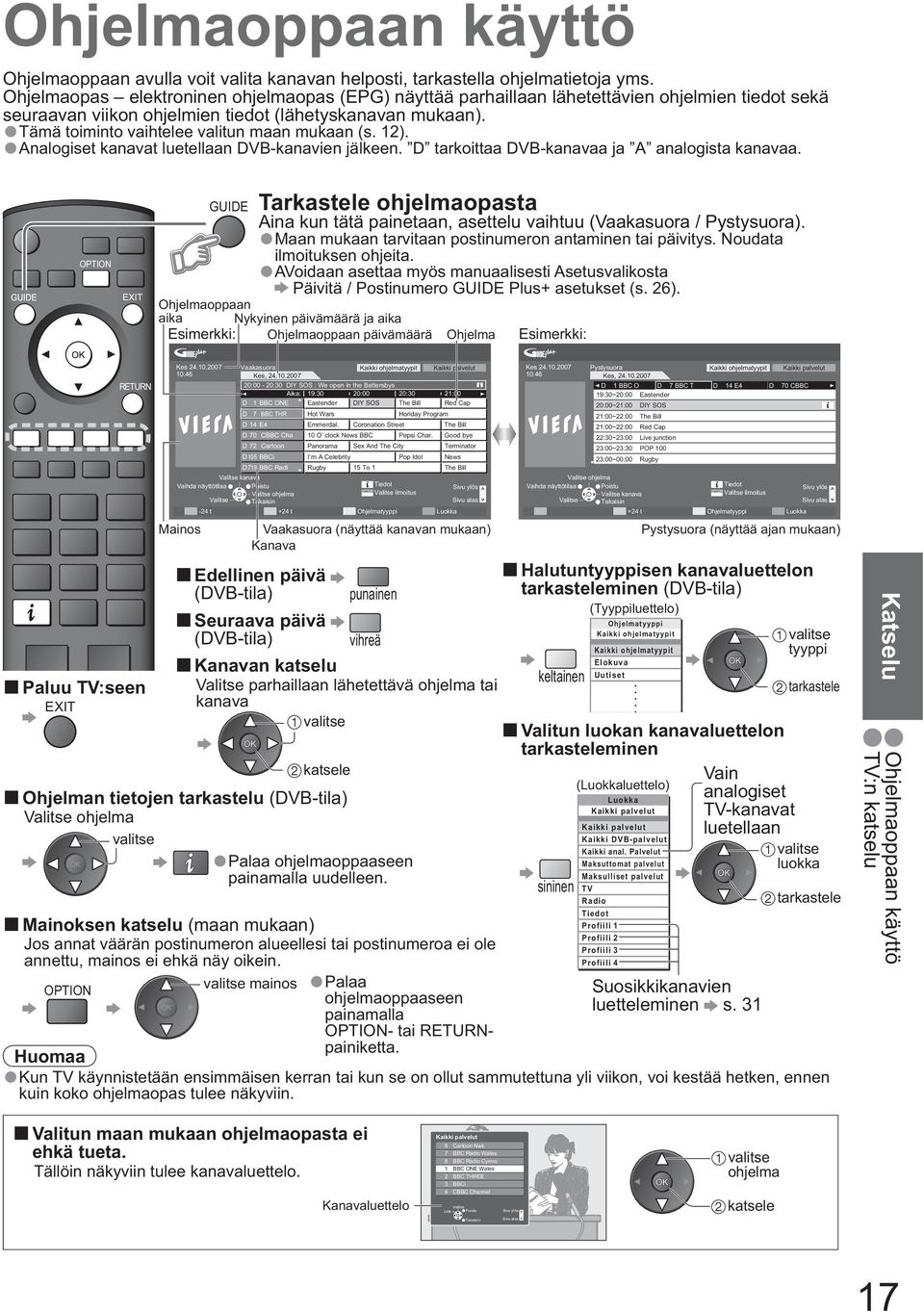

17 Ohjelmaoppaan käyttö Ohjelmaoppaan avulla voit valita kanavan helposti, tarkastella ohjelmatietoja yms. Ohjelmaopas elektroninen ohjelmaopas (EPG) näyttää parhaillaan lähetettävien ohjelmien tiedot sekä seuraavan viikon ohjelmien tiedot (lähetyskanavan mukaan). Tämä toiminto vaihtelee valitun maan mukaan (s. 12). Analogiset kanavat luetellaan DVB-kanavien jälkeen. D tarkoittaa DVB-kanavaa ja A analogista kanavaa. INPUT OPTION SD CARD Tarkastele ohjelmaopasta GUIDE Maan mukaan tarvitaan postinumeron antaminen tai päivitys. Noudata ilmoituksen ohjeita. AVoidaan asettaa myös manuaalisesti Asetusvalikosta Päivitä / Postinumero GUIDE Plus+ asetukset (s. 26). Ohjelmaoppaan aika Nykyinen päivämäärä ja aika Esimerkki: Ohjelmaoppaan päivämäärä Ohjelma Esimerkki: Aina kun tätä painetaan, asettelu vaihtuu (Vaakasuora / Pystysuora). RETURN Paluu TV:seen Kes Vaakasuora Kaikki ohjelmatyypit Kaikki palvelut 10:46 Kes, :00-20:30 DIY SOS : We open in the Battersbys Aika: 19:30 20:00 20:30 21:00 D 1 BBC ONE Eastender DIY SOS The Bill Red Cap D 7 BBC THR Hot Wars Horiday Program D 14 E4 Emmerdal. Coronation Street The Bill D 70 CBBC Cha 10 O clock News BBC Pepsi Char. Good bye D 72 Cartoon Panorama Sex And The City Terminator D 105 BBCi I m A Celebrity Pop Idol News 719 BBC Radi D Rugby 15 To 1 The Bill Valitse kanava Tiedot Vaihda näyttötilaa Poistu Sivu ylös Valitse ohjelma Valitse ilmoitus Valitse Sivu alas Takaisin -24 t +24 t Ohjelmatyyppi Luokka Mainos Ohjelman tietojen tarkastelu (DVB-tila) Valitse ohjelma Vaakasuora (näyttää kanavan mukaan) Kanava Palaa ohjelmaoppaaseen painamalla uudelleen. Mainoksen katselu (maan mukaan) Jos annat väärän postinumeron alueellesi tai postinumeroa ei ole annettu, mainos ei ehkä näy oikein. OPTION mainos Palaa ohjelmaoppaaseen painamalla OPTION- tai RETURNpainiketta. Huomaa Kun kuin koko ohjelmaopas tulee näkyviin. Kes :46 Pystysuora Kes, Kaikki ohjelmatyypit Kaikki palvelut D 1 BBC O D 7 BBC T D 14 E4 D 70 CBBC 19:30~20:00 Eastender 20:00~21:00 DIY SOS 21:00~22:00 The Bill 21:00~22:00 Red Cap 22:30~23:00 Live junction 23:00~23:30 POP :00~00:00 Rugby Valitse ohjelma Vaihda näyttötilaa Poistu Tiedot Sivu ylös Valitse kanava Valitse ilmoitus Valitse Takaisin Sivu alas +24 t Ohjelmatyyppi Luokka Edellinen päivä Halutuntyyppisen kanavaluettelon (DVB-tila) punainen tarkasteleminen (DVB-tila) (Tyyppiluettelo) Seuraava päivä Ohjelmatyyppi Kaikki ohjelmatyypit (DVB-tila) vihreä Kaikki 21:00 ohjelmatyypit 21:30 tyyppi Elokuva Red Capp Kanavan katselu keltainen Uutiset So Valitse parhaillaan lähetettävä ohjelma tai The Bill tarkastele Good bye Hell kanava Terminator. Valitun luokan kanavaluettelon tarkasteleminen katsele Vain (Luokkaluettelo) analogiset Luokka Kaikki palvelut TV-kanavat luetellaan sininen Kaikki palvelut Kaikki DVB-palvelut Kaikki anal. Palvelut Maksuttomat palvelut Maksulliset palvelut TV Radio Tiedot Profiili 1 Profiili 2 Profiili 3 Profiili 4 Pystysuora (näyttää ajan mukaan) Suosikkikanavien luetteleminen s. 31 luokka tarkastele TV käynnistetään ensimmäisen kerran tai kun se on ollut sammutettuna yli viikon, voi kestää hetken, ennen Katselu Ohjelmaoppaan käyttö TV:n katselu Valitun maan mukaan ohjelmaopasta ei ehkä tueta. Tällöin näkyviin tulee kanavaluettelo. Kanavaluettelo Kaikki palvelut 6 Cartoon Nwk 7 BBC Radio Wales 8 BBC Radio Cymru 1 BBC ONE Wales 2 BBC THREE 3 BBCi 4 CBBC Channel Valitse Liitä Poistu Sivu ylös Takaisin Sivu alas ohjelma katsele 17

18 Teksti-tv:n katselu Voit käyttää teksti-tv-lähetystä, kuten uutisia, säätiedotuksia ja tekstitystä, jos asema tarjoaa tämän palvelun. Mikä on FLOF (FASTEXT) -tila? FLOF-tilassa ruudun alaosassa on neljä eriväristä aihetta. Voit saada lisätietoja yhdestä näistä aiheista painamalla vastaavan väristä painiketta. Tämän ominaisuuden avulla voit nähdä nopeasti tietoja näytetyistä aiheista. Mikä on TOP-tila? (TOP-tekstiä lähetettäessä) TOP on vakioteksti-tv-palvelun erityinen parannus, joka tarjoaa helpomman haun ja tehokkaan oppaan. Nopea yleiskuvaus saatavina olevista teksti-tv-tiedoista Helppokäyttöinen, vaiheittainen ajankohtaisen aiheen valinta Sivun tilatiedot ruudun alaosassa Käytettävissä oleva sivu ylös / alas punainen vihreä Aihelohkojen valinta sininen Aihelohkon seuraavan aiheen valinta keltainen (Siirtyy viimeisen aiheen jälkeen seuraavaan aihelohkoon.) Mikä on Lista-tila? Lista-tilassa ruudun alaosassa on neljä eriväristä sivunumeroa. Jokainen näistä numeroista voidaan vaihtaa ja tallentaa TV:n muistiin. (Usein katseltujen sivujen tallennus, s. 19) Tilan vaihtaminen Teksti-tv Asetukset-valikossa (s. 27) OPTION SD CARD 1 Teksti-tv:seen vaihtaminen Näyttää hakemiston (sisältö vaihtelee lähetyksen mukaan) Nykyinen sivunumero Alisivun numero << >> 17:51 28 Feb TELETEXT INFORMATION Aika / päivämäärä Väripalkki RETURN 2 Valitse sivu tai ylös alas tai punainen vihreä keltainen sininen (Vastaa väripalkkia) Kontrastin säätö MENU (Paina kolme kertaa) Kun sininen palkki näkyy Paluu TV:seen Teksti-tv:n kätevä käyttö Piilotettujen tietojen näyttäminen TÄYSI / YLÄOSA / ALAOSA Näytä piilotetut sanat, esim. visailusivun vastaukset MENU punainen MENU vihreä Piilottaminen uudelleen (YLÄOSA) punainen (ALAOSA) (Laajenna YLÄOSA) (Laajenna ALAOSA) Normaali (TÄYSI) 18

19 Pito Hakemisto Pysäytä automaattinen päivitys (Jos haluat säilyttää nykyisen sivun ilman päivitystä) Jatkaminen Palaa päähakemistosivulle Hae suosikkisivu Katselu moniikkunassa Katsele tallennettua suosikkisivua Hae siniseen painikkeeseen tallennettu sivu. Tehdasasetus on P103. Katsele TV:tä ja teksti-tv:tä kahdessa ikkunassa yhtä aikaa MENU (Paina kaksi Valitse Kuva ja teksti kertaa) Päälle tai Pois päältä Toimintoja voidaan suorittaa vain teksti-tv-ruudussa. Tallenna usein katseltuja sivuja väripalkkiin (Vain Lista-tila) Usein katseltujen sivujen tallennus Alisivun katselu Kun sivu on näkyvissä Vastaava väripainike pidä painettuna Numero muuttuu valkoiseksi. Tallennettujen sivujen vaihtaminen Anna uusi sivunumero Väripainike, jonka haluat vaihtaa pidä painettuna Katsele alisivua (vain, kun teksti-tv:ssä sivuja on useampi kuin yksi) Näkyy ruudun yläosassa Tietyn alisivun katselu MENU Syötä 4- sininen numeroinen lukur esimerkki: P6 Alisivut: Alisivujen määrä vaihtelee lähetyksen mukaan (korkeintaan 79 sivua). Haku voi kestää jonkin aikaa. Voit katsella TV:tä sillä välin. Katselu Teksti-tv:n katselu TV:n katselu päivitystä odotettaessa Katsele TV-kuvaa teksti-tv-sivun haun aikana Teksti-tv päivittää itsensä automaattisesti, kun uutta tietoa on saatavana. Vaihtaa tilapäisesti TV-ruutuun MENU P108 Näkyy, kun päivitys on suoritettu keltainen keltainen Katsele päivitettyä sivua (Et voi vaihtaa kanavaa.) Uutissivu tarjoaa toiminnon, joka ilmoittaa uusimman uutisen saapumisesta ( uutissähke ). 19

20 Videoiden ja DVD-levyjen katselu Liitä ulkoinen laite (videonauhurit, DVD-laite tms.), niin voit katsella tuloa. Laitteiden liittäminen s. 10 ja s. 11 Kaukosäätimellä voidaan käyttää tiettyjen ulkoisten Panasonic-laitteiden eräitä toimintoja. INPUT OPTION SD CARD RETURN 1 Käynnistä 2 TV Käytettäessä SCART-liitäntää kuten esimerkissä 2 tai 3 (s. 10 ja s. 11) Vastaanottaa tulosignaaleja automaattisesti, kun toisto käynnistyy SCART-liitin (nasta 8) tunnistaa tulosignaalit automaattisesti. Tämä toiminto on käytettävissä myös HDMI-liitännässä (s. 46). Jos tulotila ei vaihdu automaattisesti Suorita ja Riippuu laitteen asetuksista Näytä Tulon valinta -valikko MULTI WINDOW DIRECT TV REC 3 Aseta liitetyn laitteen tulotila Tulon valinta 4 Näytä katsele AV1 AV2/S AV3/S COMPONENT PC HDMI1 HDMI2 HDMI3 TV Voit valita tulon myös kaukosäätimen tai TV:n sivupaneelin AV-painikkeella. Painele painiketta, kunnes haluttu tulo on valittu. Voit nimetä tai ohittaa kunkin tulotilan Syötä nimi (s. 36) Näyttää valitun tilan. Paluu TV:seen Huomaa Jos ulkoisessa laitteessa on kuvasuhteen säätötoiminto, 16:9. Lisätietoja saat laitteen käyttöoppaasta tai paikalliselta jälleenmyyjältä. 20

21 TV:seen liitettyjä Panasonic-laitteita voidaan käyttää suoraan kaukosäätimellä. VCR / DVD-kytkin Valitse VCR, kun haluat käyttää Panasonicin VCR- tai DVD-laitetta Valitse DVD, kun haluat käyttää Panasonicin DVD-laitetta tai Player-kotiteatteria Valmiustila Aseta valmiustilaan / käynnistä Toisto Toistaa videokasetin / DVD:n Seis Pysäyttää toiminnot Taaksekelaus / Ohitus / Haku VCR: Kelaa taaksepäin, katsele kuvaa nopeasti taaksepäin DVD: Siirry edelliseen raitaan tai otsikkoon Etsi taaksepäin pitämällä painettuna Eteenkelaus / Ohitus / Haku VCR: Kelaa eteenpäin, katsele kuvaa nopeasti eteenpäin DVD: Siirry seuraavaan raitaan tai otsikkoon Etsi eteenpäin pitämällä painettuna Tauko Tauko / Jatka DVD: Toista hitaalla nopeudella pitämällä painettuna Ohjelma ylös / alas Valitse ohjelma Tallennus Aloita tallennus Kaukosäätimen asettaminen ohjaamaan Panasonicin videonauhuria, DVD-laitetta tms. Aseta VCR / DVD-kytkin asianmukaiseen asentoon Pidä painettuna seuraavien toimenpiteiden aikana Anna ohjattavaa laitetta vastaava koodi, katso taulukko alla VCR-asento Laite Koodi Videonauhuri 10 (oletus) DVD 11 Paina DVD-asento Laite Koodi DVD 70 (oletus) Player-kotiteatteri 71 Katselu Videoiden ja DVD-levyjen katselu Huomaa Tarkista, toimiiko kaukosäädin oikein koodin vaihtamisen jälkeen. Koodit palautuvat oletusarvoiksi, kun paristot vaihdetaan. DVD tarkoittaa DVD-soitinta, DVD-tallenninta ja Recorder-kotiteatteria. Eräitä toimintoja ei välttämättä voi käyttää eräissä laitemalleissa. 21

22 Valikkotoimintojen käyttö Eri valikoiden avulla voit tehdä kuvan, äänen ja muiden toimintojen asetukset. INPUT OPTION SD CARD 1 Näytä valikko MENU Näyttää toiminnot, jotka voidaan asettaa (vaihtelee tulosignaalin mukaan) 2 Valitse valikko Päävalikko VIERA Link avaa Kuva RETURN Ääni Asetukset (esimerkki: Kuvavalikko) 3 Valitse kohde Kuvavalikko 1/2 Katseluasetukset Kontrasti Kirkkaus Väri Terävyys Sävy Väritasapaino Värinhallinta x.v.colour Dynaaminen Lämmin Pois päältä Automaattinen MULTI WINDOW N DIRECT TV REC 4 Säädä tai Kuvavalikko Katseluasetukset Kontrasti Kirkkaus Väri Terävyys Sävy Väritasapaino Värinhallinta x.v.colour (esimerkki: Kuvavalikko) Dynaaminen Lämmin Pois päältä Automaattinen 1/2 (esimerkki: Kuvavalikko) vaihda tallenna tai avaa (eräiden toimintojen vaatima) 22 TV:seen palaaminen milloin tahansa Edelliseen ruutuun palaaminen RETURN Valikkosivujen vaihtaminen ylös alas Valitse vaihtoehdoista Väritasapaino Terävyys Viritysvalikko Vaihtoehtojen määrä ja sijainnit Normaali Vaihdettu Säädä liukupalkilla Siirretty Siirry seuraavaan ruutuun Valikkoon Näyttää seuraavan ruudun Anna merkit vapaassa syöttövalikossa Voit syöttää vapaasti nimiä tai numeroita eräille kohteille. Vapaa syöttö Nimi A B C D E F G H I J K L M N U V W X Y Z a b c d e f g h i j k l m n u v w x y z ( ) + -. * _ O P Q R S T 7 8 9! : # o p q r s t Aseta merkit Asetusten nollaus Vain kuva-asetusten nollaus Palauta oletukset Kuvavalikossa (s. 24) Vain ääniasetusten nollaus Palauta oletukset Äänivalikossa (s. 25) Kuva- ja ääniasetusten nollaus yhdessä N Myös äänenvoimakkuus ja kuvasuhde nollataan ) ( Kaikkien asetusten alustus Tehdasasetukset Asetukset-valikossa (s. 35) aseta Tallenna RETURN

23 Yleiskuvaus Päävalikko VIERA Link VIERA Link-valikko Pause Live TV Valikkoon Kuva Ääni Direct TV Rec VIERA Link ohjaus Kaiutinvalinta Käynnistä Tallennin Kotiteatteri (s. 43) Käytetyn laitteen valikko Asetukset Kuvavalikko Katseluasetukset Dynaaminen 1/2 Kontrasti Kirkkaus Väri Terävyys Sävy Väritasapaino Lämmin Värinhallinta Pois päältä x.v.colour Automaattinen Kuvavalikko 2/2 P-NR Pois päältä 3D-COMB Pois päältä Palauta oletukset Aseta Äänivalikko Äänitila Basso Diskantti Balanssi Kuulokevoimakkuus Surround Kanava-voim. Kaiutt. etäisyys seinästä MPX Äänivalikko Oletusääni SPDIF-valinta MPEG optinen taso HDMI1-liitäntä Palauta oletukset (s. 24) 1/2 Musiikki Pois päältä Yli 30 cm Stereo 2/2 MPEG Automaattinen 0dB Automaattinen Aseta (s. 25) Valikkotoimintojen käyttö (kuva, äänenlaatu jne.) Asetusvalikko 1/3 AV-värijärjestelmä Automaattinen DVB-profiilin muokk. Valikkoon Listaus DVB-palveluista Listaus anal. palveluista Valikkoon Valikkoon Link-asetukset Valikkoon Lapsilukko Valikkoon Viritysvalikko Intelligent Frame Creation Valikkoon Päällä GUIDE Plus+ asetukset Valikkoon Ajastin Poapäältä Kieli Valikkoon Asetusvalikko Teksti-TV Teksti-tv merkit Tehdasasetukset Common Interface Järjest. päivitys Virransäästö Sivupaneeli Kuvan yliskannaus Syötä nimi TOP Länsi Valikkoon Valikkoon Valikkoon Pois päältä Pois päältä Päällä Valikkoon 2/3 Link-asetukset VIERA Link Q-Link AV2 ulostulo Virta pois-linkki Virta päälle-linkki Lataus Viritysvalikko Päällä AV2 TV Aseta Aseta Valikkoon Automaattinen viritys Valikkoon DVB manuaalinen viritys Analoginen man. viritys Valikkoon Valikkoon Lisää uusi DVB-palvelu Valikkoon Uusi palvelu-viesti DVB-signaalin tila Päällä Valikkoon (s. 26) (s. 32) Lisäasetukset Asetusvalikko 3/3 Palkkinäyt aikakatk. Aikavyöhyke Ohjelmistolisenssi Järjestelmätiedot Vain käytettävissä olevia kohteita voidaan valita. 3 sekuntia Automaattinen Valikkoon Valikkoon (s. 26 ja s. 27) Kieli Näytön kieli Valittu ääni 1 Valittu ääni 2 Valittu tekstitys 1 Valittu tekstitys 2 Valittu teksti-tv Valikkoon Englanti Englanti Englanti Englanti Englanti (s. 26) 23

24 Valikkot oimintojen käyttö Valikkoluettelo Valikko Kohde Säädöt / Määritykset (vaihtoehdot) VIERA Link Pause Live TV Ohjaa liitettyjä laitteita VIERA Link -toiminnon avulla ja ottaa käyttöön erilaisia käteviä Direct TV Rec tallennus-, toisto- yms. toimintoja. (s ) Voit käyttää VIERA Link -valikkoa myös suoraan kaukosäätimen VIERA Link ohjaus VIERA Link -painikkeella. Kaiutinvalinta Katseluasetukset Peruskuvatila (Dynaaminen / Normaali / Elokuva / Eco) Dynaaminen : Parantaa kuvan kontrastia ja terävyyttä katseltaessa valoisassa huoneessa Normaali : Suositellaan katseluun huoneessa, jossa on normaalit ympäristön alaistusolosuhteet Elokuva : Elokuvien katseluun pimennetyssä huoneessa elokuvateatterimaisen kuvan tuottamiseksi Eco : Säätää automaattisesti kuva-asetuksia ympäristön valaistusolosuhteiden mukaan Aseta kullekin tulosignaalille Kontrasti, Kirkkaus, Väri, Terävyys Suurentaa tai pienentää näiden asetusten tasoja henkilökohtaisen mieltymyksen mukaan Sävy Kun televisioon on liitetty NTSC-signaalilähde, kuvan värisävyä voidaan säätää maun mukaan Vain NTSC-signaalivastaanotto Väritasapaino Voit asettaa kuvan kokonaisvärisävyn (Viileä / Normaali / Lämmin) Kuva Värinhallinta Säätää automaattisesti värit kirkkaiksi (Pois päältä / Päällä) Ei käytössä PC-signaalilla x.v.colour Suurentaa väriporrastuksia (Pois päältä / Automaattinen) Tästä on hyötyä katseltaessa HD-videokuvaa ulkoisesta laitteistosta Vain HDMI-tulotila P-NR Kuvan kohinanpoisto Vähentää automaattisesti kuvan ei-toivottua kohinaa ja sirinää kuvan muotoilluissa osissa (Pois päältä / Minimi / Normaali / Voimakas) Ei käytössä PC-signaalilla 3D-COMB Pysäytys- tai hidastettuja kuvia katseltaessa voi toisinaan näkyä värikuvioita Valitse Päällä, kun haluat näyttää terävämpiä ja tarkempia värejä (Pois päältä / Päällä) Vain PAL- tai NTSC-signaalivastaanotto Ei käytössä RGB-, S-Video-, komponentti-, PC- tai HDMI-signaalilla eikä SD-kortilla Palauta oletukset Palauta nykyisen kuvatilan oletusasetukset painamalla OK-painiketta 24

25 Valikkoluettelo Valikko Kohde Säädöt / Määritykset (vaihtoehdot) Äänitila Basso Diskantti Balanssi Kuulokevoimakkuus Perusäänitila (Musiikki / Puhe) Lisää tai vähentää matalimpien äänten korostuksen tai vähentämisen tasoa Lisää tai vähentää terävimpien, korkeiden äänten korostuksen tai vähentämisen tasoa Säätää oikean ja vasemman kaiuttimen äänenvoimakkuuden tasoa Säätää kuulokkeiden äänenvoimakkuutta Ääni Surround Kanava-voim. Surround-ääniasetukset (Pois päältä / Simuloitu Surround / BBE ViVA) Simuloitu Surround: Tarjoaa dynaamisen vahventeen, joka simuloi parannettuja tilatehosteita BBE ViVA: BBE ViVA HD3D (High Defi nition 3D) ääni antaa musiikillisesti tasapainoisen luonnollisen 3D-vaikutelman Hi-Fi tasolla. Äänen selkeyttä parantaa suojatulla BBE-tekniikalla tapahtuva äänikuvan laajuuden, syvyyden ja korkeuden 3D-käsittely. BBE ViVA HD3D ääni on yhteensopiva kaikkien TVohjelmien kanssa uutiset, musiikki, näytelmät, elokuvat, urheilu ja elektroniset pelit mukaan luettuna. Vaihtaminen on mahdollista myös kaukosäätimen Surround-painikkeella (s. 9). Säätää yksittäisen kanavan tai tulotilan äänenvoimakkuutta Säätää Kaiutt. etäisyys matalataajuista ääntä (Yli 30 cm / Alle 30 cm) Jos TV:n ja seinän etäisyys on yli 30 cm, suositeltava asetus on Yli 30 cm. seinästä Jos TV:n ja seinän etäisyys on enintään 30 cm, suositeltava asetus on Alle 30 cm. Valitse stereo / mono (Mono / Stereo) Tavallisesti: Stereo MPX Stereosignaalia ei voi vastaanottaa: Mono M1/M2: käytettävissä, kun monosignaalia lähetetään Vain analoginen tila Valitsee ääniraitojen alkuasetuksen (Dolby Digital / MPEG) Jos ohjelmalla on sekä Dolby Digital- että MPEG-ääniraidat, etusija annetaan valinnalle Dolby Digital: Dolby Laboratoriesin kehittämä digitaalisignaalien koodausmenetelmä. Stereoäänen (2-kan.) lisäksi nämä signaalit voivat olla monikanavaista Oletusääni ääntä. MPEG: Äänen pakkausmenetelmä, joka pakkaa äänen pieneen kokoon ilman äänenlaadun huomattavaa heikkenemistä. Vain DVB-tila Valitsee DIGITAL AUDIO OUT -liittimen digitaaliäänen lähtösignaalin alkuasetuksen (Automaattinen / PCM) Automaattinen: Dolby Digital lähetetään Dolby Digital bittivirtana. MPEG vastaa PCMulostuloa. SPDIF-valinta PCM: Dolby Digital vastaa PCM-ulostuloa. MPEG vastaa PCM-ulostuloa. Vain DVB-tila Yleensä MPEG-ääni on voimakkaampi kuin Dolby Digital -ääni Voit asettaa MPEG-ulostulosignaalin äänitason DIGITAL AUDIO OUT -liittimestä MPEG optinen taso alkuasetuksen esivalintana 0-12 db -2 db:n portain Vain DVB-tila Valitse tulosignaalin mukaan (Automaattinen / Digitaalinen / Analoginen) (s. 48) Automaattinen : Digitaalisen tai analogisen äänilähteen automaattinen tunnistus Digitaalinen : HDMI-kaapeliliitäntä HDMI1 / 3 -liitäntä Analoginen : HDMI-DVI-sovitinkaapeliliitäntä Vain HDMI-tulotila HDMI2-liittimet ovat vain digitaalista signaalia varten HDMI2-asetusta ei ole käytettävissä Palauta oletukset Palauta nykyisen äänitilan oletusasetukset painamalla OK-painiketta Näkyviin tulee erilainen valikko, kun käytetään PC:tä tai SD-korttia. (s. 37 ja s. 39) Vain käytettävissä olevia kohteita voidaan valita. Valikkotoimintojen käyttö (kuva, äänenlaatu jne.) Lisäasetukset 25

26 Valikkot oimintojen käyttö Valikkoluettelo Valikko Kohde Säädöt / Määritykset (vaihtoehdot) AV-värijärjestelmä Valitsee valinnaisen värijärjestelmän videosignaalien mukaan AV-tilassa (Automaattinen / PAL / SECAM / M.NTSC / NTSC) DVB-profiilin muokk. Luo luettelon suosikkiohjelmista (s. 31) Listaus DVB-palveluista Ohittaa ei-toivotut DVB-kanavat (s. 31) Listaus anal. palveluista Ohittaa ei-toivotut analogiset kanavat tai muokkaa analogisia kanavia (s. 31) VIERA Link Asetetaan VIERA Link -toimintojen käyttöä varten (Pois päältä / Päällä) (s. 42) Link-asetukset Q-Link Valitsee, mitä AV-liitintä käytetään tiedonsiirtoon tämän TV:n ja yhteensopivan tallentimen kanssa (AV1 / AV2) (s. 41) Valitse tallentimeen liitetty liitin, vaikka se ei olisi yhteensopiva Q-Link-toiminnon kanssa. AV1 / AV2 ulostulo Valitsee signaalin, joka lähetetään TV:stä Q-Linkiin (TV / AV1 / AV2 / AV3 / Monitor) Monitor: Ruudussa näkyvä kuva Komponentti-, PC- ja HDMI-signaaleja ei voi lähettää. Virta pois-linkki Ottaa Virta pois -linkin käyttöön (Ei / Aseta) (s. 41 ja s. 42) Virta päälle-linkki Ottaa Virta päälle -linkin käyttöön (Ei / Aseta) (s. 41 ja s. 42) Lataus Lataa kanava-, kieli-, maa- ja alueasetuksia Q-Link- tai VIERA Link -yhteensopivaan laitteeseen, joka on liitetty televisioon Asetukset Lapsilukko Lukitsee kanavan / AV-tulon sen käytön estämiseksi. (s. 34) Automaattinen viritys Asettaa automaattisesti alueella vastaanotettavat kanavat (s. 33) DVB manuaalinen viritys Asettaa DVB-kanavat manuaalisesti (s. 33) Analoginen manuaalinen viritys Asettaa analogiset kanavat manuaalisesti (s. 33) Lisää uusi DVB-palvelu Lisää uusia DVB-palveluja (s. 33) Uusi palvelu-viesti Valitse, annetaanko ilmoitus, kun uusi DVB-palvelu löytyy (s. 33) Viritysvalikko DVB-signaalin tila Tarkistaa DVB-signaalin laadun (s. 33) Intelligent Frame Creation GUIDE Plus+ asetukset Päivitä Kompensoi automaattisesti kuvan ruutunopeuden ja tekee kuvasta sulavan (Pois päältä / Päällä) Ei käytössä PC:n ja SD-kortin kanssa Päivittää GUIDE Plus+ -aika- ja -mainostiedot GUIDE Plus+ -järjestelmää varten Postinumero Asettaa postinumeron GUIDE Plus+ -järjestelmän käyttämistä varten (s. 17) Järjestelmätiedot Näyttää GUIDE Plus+ -järjestelmän järjestelmätiedot Ajastin Näytön kieli Asettaa ajan, jolloin TV sammuu automaattisesti (Pois päältä / 15 / 30 / 45 / 60 / 75 / 90 minuuttia) Vaihtaa kuvaruutunäyttöjen kielen Kieli Valittu ääni 1 / 2 Valittu tekstitys 1 / 2 Valittu teksti-tv Valitsee DVB-moniäänen ensisijaisen kielen (lähetyksen mukaan) Valitsee DVB-tekstityksen ensisijaisen kielen (lähetyksen mukaan) Tekstityksen näyttäminen s. 14 Valitsee DVB-teksti-TV-palvelun ensisijaisen kielen (lähetyksen mukaan) 26

27 Valikkoluettelo Valikko Kohde Säädöt / Määritykset (vaihtoehdot) Teksti-tv Teksti-tv:n näyttötila (TOP (FLOF) / Lista) (s. 18) Teksti-tv merkit Valitsee teksti-tv:n kielen (Länsi / Itä1 / Itä2) Länsi: englanti, ranska, saksa, kreikka, italia, espanja, ruotsi, turkki jne. Itä1: tšekki, englanti, viro, latvia, romania, venäjä, ukraina jne. Itä2: tšekki, unkari, latvia, puola, romania jne. Tehdasasetukset Nollaa kaikki asetukset, kun esimerkiksi muutetaan (s. 35) Common Interface Käytetään esimerkiksi maksu-tv:n katseluun (s. 29) Asetukset Järjest. päivitys Lataa uuden ohjelmiston TV:seen (s. 29) Virransäästö Sivupaneeli Kuvan yliskannaus Vähentää kuvan kirkkautta virrankulutuksen pienentämiseksi (Pois päältä / Päällä) Suurentaa sivupaneelin kirkkautta (Pois päältä / Matala / Normaali / Korkea) Suositeltu asetus on Korkea kuvan kiinnipalamisen ehkäisemiseksi. Määrittää kuvaruudun kuva-alan koon (Pois päältä / Päällä) Päällä : Suurentaa kuvaa, jotta reunat eivät näy. Pois päältä : Näyttää kuvan alkuperäisen kokoisena. Valitse Päällä, jos kuvaruudun reunoissa näkyy kohinaa. Tämä toiminto on käytettävissä, jos kuvasuhteeksi on valittu Auto (vain 16:9-signaali) tai 16:9. Tämä toiminto voidaan tallentaa erikseen muistiin SD- (normaali) ja HD-signaaleille (teräväpiirto). Valikkotoimintojen käyttö (kuva, äänenlaatu jne.) Syötä nimi Nimeää tai ohittaa kunkin tuloliittimen (s. 36) Palkkinäyt aikakatk. Aikavyöhyke Säätää aikatietoja (s. 29) Ohjelmistolisenssi Määrittää, kuinka kauan tietopalkki (s. 15) näkyy ruudussa 0 (ei näyttöä) 10 s 1 sekunnin portain Näyttää ohjelmiston käyttöoikeustiedot Lisäasetukset Järjestelmätiedot Näyttää TV:n järjestelmätiedot Näkyviin tulee erilainen valikko, kun käytetään PC:tä tai SD-korttia. (s. 37 ja s. 39) Vain käytettävissä olevia kohteita voidaan valita. 27

28 DVB-asetukset (DVB-tila) DVB-asetukset tarjoavat erilaisten lisäominaisuuksien käytön. 1 Jos analogisessa tilassa Valitse DVB INPUT OPTION SD CARD 2 Näytä valikko MENU RETURN 3 Valitse Asetukset Päävalikko VIERA Link avaa Kuva Ääni Asetukset 4 Valitse Common Interface, Järjest. päivitys tai Aikavyöhyke Asetusvalikko Teksti-tv merkit Tehdasasetukset Common Interface Järjest. päivitys Virransäästö Sivupaneeli Kuvan yliskannaus Syötä nimi Palkkinäyt aikakatk. Länsi Valikkoon Valikkoon Pois päältä Pois päältä Päällä 3 sekuntia 2/3 avaa Asetusvalikko Aikavyöhyke Ohjelmistolisenssi Järjestelmätiedot Automaattinen 3/3 TV Paluu TV:seen 5 Aseta 28

29 Common Interface Module -valikon avulla käytetään Common Interface (CI) -moduulien ohjelmistoa. Tämä TV-vastaanotin toimii vain CI-standardia noudattavien maksu-tv-moduulien kanssa. Maksu-tv Common Interface Päivitä TV:n ohjelmistojärjestelmä Järjest. päivitys Varoitus Kytke päävirtakytkin aina pois päältä, kun asennat tai poistat CI-moduulin. Jos katselukortti ja kortinlukija tulevat sarjana, asenna ensin kortinlukija ja asenna sitten katselukortti kortinlukijaan. Älä asenna moduulia ylösalaisin. Aseta CI-moduuli (lisävaruste) Ruudussa näkyvät ominaisuudet riippuvat valitun CI-moduulin sisällöstä. Yleensä maksu-tv-palvelut näkyvät ilman vaiheita ja. Jos maksu-tv-palvelut eivät tule näkyviin, suorita ja. Lisätietoja saat CI-moduulin käyttöoppaasta tai kanavalta. Avaa Common Interface Common Interface Paikka 1: Järjest. päivitys Aut. päivityshaku valmiustil. Päällä Järjestelmän päivityshaku nyt Off 2 of 2 Moduuli asetet. Noudata ruutuun tulevia ohjeita esimerkki:, siirry Värilliset merkit Lataa uusi ohjelmisto TV:seen. Lisätietoja s. 49 Jos Järjestelmän päivitys suoritetaan, ohjelmisto päivitetään (se voi muuttaa TV:n toimintoja). Jos et halua tehdä sitä, kohdassa Aut. päivityshaku valmiustil. asetukseksi Pois p. Valitse Aut. päivityshaku valmiustil. ja sitten Päällä tai Pois päältä Päivittäminen välittömästi Valitse Järjestelmän päivityshaku nyt avaa CI-paikka Asenna tai poista suoraan ja kokonaan CI-moduuli punainen vihreä keltainen sininen aseta Hakee päivitystä (usean minuutin ajan) ja näyttää vastaavan ilmoituksen TV:n takaosa Ruudussa näkyvä käyttöopas ei välttämättä vastaa kaukosäätimen painikkeita. Päällä: Suorittaa automaattisesti haun valmiustilassa ja lataa päivityksen, jos ohjelmistopäivityksiä on saatavana Lataus Lataus voi kestää noin 20 minuuttia. DVB-asetukset (DVB) (maksu-tv, ohjelmistopäivitys, ajan säätö) Lisäasetukset Säätää aikatiedot automaattisesti Aikavyöhyke Aseta aika aseta Automaattinen : Aikatiedot säädetään automaattisesti alueen mukaan. Muut : Aikatiedot korjataan GMT-ajan mukaan. 29
