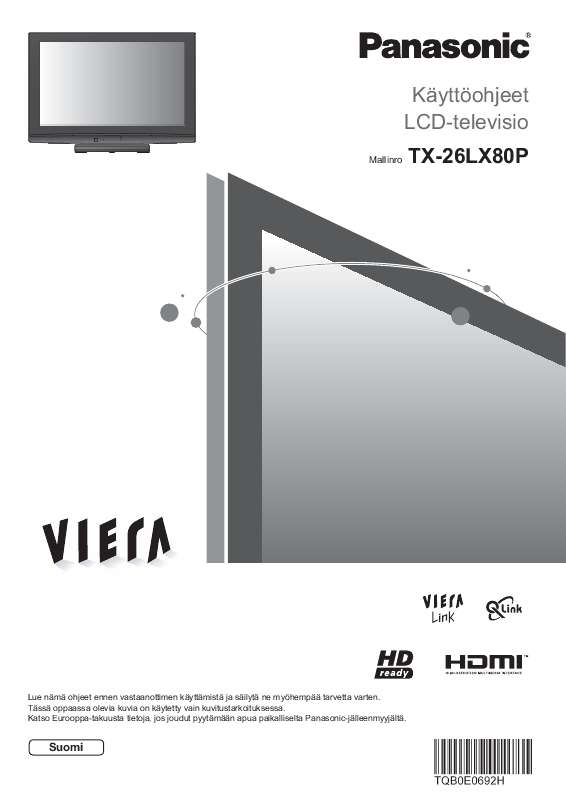

Käyttöoppaasi. PANASONIC TX-26LX80P

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä (Seurauksena voi olla sähköisku.) Älä vahingoita verkkojohtoa. (Vahingoittunut verkkojohto voi aiheuttaa tulipalon tai sähköiskun.) Älä siirrä TV:tä, kun verkkojohto on kytketty pistorasiaan. Älä aseta painavaa esinettä johdon päälle äläkä sijoita johtoa kuuman esineen lähelle. vedä johdosta. Tartu virtapistokkeeseen, kun irrotat johtoa. hyväksyttyjä jalustoja / seinäkiinnittimiä. (s. 6). Älä jätä alttiiksi suoralle auringonvalolle tai muille lämpölähteille. Älä jätä TV:tä suoraan auringonvaloon tai muiden lämpölähteiden lähelle. Tulipalon ehkäisemiseksi älä koskaan aseta kynttilää tai avotulta TV:n päälle tai sen lähelle. 4 Huomautukset Varoitus Kun puhdistat TV:tä, irrota virtapistoke pistorasiasta (Jännitteisen TV:n puhdistaminen voi aiheuttaa sähköiskun.) Älä tuki takana olevia tuuletusaukkoja Ilmanvaihtoaukkojen peittäminen verhoilla, sanomalehdillä, pöytäliinalla jne. voi aiheuttaa ylikuumenemisen, tulipalon tai sähköiskun. Älä säädä äänenvoimakkuutta liian suureksi kuulokkeita käyttäessäsi. Siitä voisi seurata kuulon korjaamattomia vahinkoja. Kytke TV irti verkkovirrasta, jos sitä ei tulla käyttämään pitempään aikaan. TV kuluttaa virtaa myös sammutettuna, jos virtapistoke on kytketty jännitteiseen pistorasiaan. Automaattinen valmiustilatoiminto Ellei minkään signaalin vastaanottoa tai mitään toimintoa tapahdu analogisessa tilassa 30 minuutin aikana, siirtyy TV automaattisesti valmiustilaan. Jätä TV:n ympärille riittävästi tilaa ilmanvaihtoa varten Vähimmäisetäisyys Sijoita TV mahdollisimman etäälle tämäntyyppisistä laitteista Elektroniset laitteet Älä koskaan aseta videolaitteita TV:n lähettyville (sähkömagneettiset häiriöt voivat vääristää kuvaa/ääntä). Infrapuna-anturilla varustetut laitteet Myös tämä TV lähettää infrapunasäteitä (tämä voi vaikuttaa muiden laitteiden toimintaan). (cm) Käyttäessäsi jalustaa jätä television alareunan ja lattiapinnan väliin vapaa tila. Käyttäessäsi seinäkiinnitintä noudata sen asennusohjetta. Kuljeta vain pystyasennossa. Kunnossapito Irrota ensin virtapistoke pistorasiasta. Näyttöpaneeli Säännöllinen hoito: Pyyhi lika pois ulkopinnalta pehmeällä liinalla. Voimakas likaantuminen: Puhdista pinta puhtaaseen veteen tai neutraaliin pesuaineliuokseen (1 osa pesuainetta 100 osaan vettä) kostutetulla pehmeällä liinalla. Pyyhi sitten pinta kuivaksi käyttäen pehmeää, kuivaa liinaa. Huomio Näyttöpaneelin pinta on erikoiskäsitelty, ja se voi vahingoittua helposti. Älä taputa tai naarmuta pintaa kynnellä tai muauml;mpö voi vääristää tai vahingoittaa kotelon muoviosia. Ole varovainen asentaessasi seinäkiinnitintä. Varmista aina ennen seinälle asennusta, ettei seinässä ole sähköjohtoja tai putkia. TV:n takaosa Säädinten tunnistus TV Äänenvoimakkuus / Kontrasti / Kirkkaus / Väri / Terävyys / (s. 25) Sävy (NTSCtila)/Basso/Diskantti/Tasapaino/Autom. viritys Suurentaa tai pienentää ohjelmapaikkaa yhdellä. Kun toiminto on jo näkyvissä, suurenna tai pienennä valittua toimintoa painamalla. Valmiustilassa kytkee TV:n päälle. Toiminnon valinta Kuulokeliitäntä (s. 36) Kaukosäätimen signaalin vastaanotin C.A.T.S. (kontrastin automaattinen seurantajärjestelmä) Päävirtakytkin Kuvasuhde OK Virran merkkivalo Tunnistaa kirkkauden kuvan laadun säätöä varten Kuvavalikon Eco-tilassa (s. 20) Vaihtaa tulotilan AV3-liittimet. (s. 36) Pikaopas Valmiustila: punainen Päällä: vihreä Käytettäessä kaukosäädintä ilmoittaa TV:n saaneen käskyn. Kaukosäätimellä voit avata television tai asettaa sen valmiustilaan Kaukosäädin Tulotilan valinta Valmiustila päälle / pois -kytkin Kytkee TV:n päälle tai pois päältä valmiustilaan (s. 13) Vaihtaa kuvasuhteen kuvasuhteen valintaluettelosta Voit myös painella tätä painiketta, kunnes haluttu kuvasuhde saavutetaan Vahvistaa valinnat ja vaihtoehdot Paina ohjelmapaikan valitsemisen jälkeen, kun haluat vaihtaa ohjelman nopeasti INPUT ASPECT EXIT OK MENU RETURN Päävalikko (s. 18) Paina, kun haluat avata VIERA Link-, Kuva-, Ääni- ja Asetukset-valikoita OPTION DIRECT TV REC Surround (s. 20) Kytkee Surround-äänen päälle tai pois Sulje Kohdistinpainikkeet Palaa painikkeet Värilliset DIRECT TV-tallennus Asetusvalikk (s. 12) TV - switches to TV mode vaihtaa TV-tilaan (s. 16) AV - vaihtaa tulovalintaluettelon AV-tulotilaan (s. 16) Palauttaa normaaliin katselunäyttöön Valintojen ja säätöjen tekemistä varten Palaa edelliseen valikkoon Käytetään eri toimintojen valintaan, navigointiin ja käyttöön (s. 31 ja s. 33) Tallentaa ohjelman välittömästi DVD-tallentimella / videonauhurilla, jossa on Q-Link- tai VIERA Link -liitäntä Helppo katselu- ja ääniasetusvaihtoehtojen asetus Vaihtaa kanavan ja teksti-tv-sivuja Valmiustilassa kytkee TV:n päälle Säädinten tunnistus Tarvikkeet / lisävarusteet VCR VIERA Link-valikko (s. 33) Paina, kun haluat käyttää VIERA Link -valikkoa suoraan Näyttää kanavan tiedot Ohjelman tiedot (s. 13) Numeropainikkee mykistys Äänen Pito Kytkee äänen mykistyksen päälle tai pois päältä Kanava ylös / alas Valitsee kanavia järjestyksessä TEXT F.P. REC PROGRAMME INDEX HOLD VCR DVD Äänenvoimakkuus ylös / alas Teksti-tv (s. 14) Suosikkisivu Vaihtaa teksti-tv-tilaan (s. 15) Noutaa siniseen painikkeeseen tallennetun teksti-tv-sivun Pysäytä / vapauta kuva (s.

3 12) Pidättää nykyisen teksti-tv-sivun (teksti-tv-tila) (s. 15) Palaa teksti-tv:n hakemistosivulle (teksti-tv-tila) Hakemisto (s. 15) Panasonicin videonauhuri- / DVD-laitteiden toimintoja (s. 17) TV 7 Perusliitäntä Kuvan ulkoisia laitteita ja kaapeleita ei toimiteta tämän TV:n mukana. Varmista, että yksikkö on kytketty irti pistorasiasta ennen johtojen kiinnittämistä tai irrottamista. Esimerkki 1 Antennin liittäminen Vain TV TV:n takaosa Antenni Esimerkki 2 DVDtallentimen / videonauhurin liittäminen TV, DVD-tallennin tai videonauhuri TV:n takaosa Antenni AC V 50 Hz AC V 50 Hz Verkkojohto RFkaapeli Verkkojohto PC AV1 COMPONENT AUDIO AUDIO Y OUT IN L L PB RGB VIDEO PC AV2 RGB VIDEO S VIDEO AV1 COMPONENT AUDIO AUDIO Y OUT IN L L PB RGB VIDEO AV2 RGB VIDEO S VIDEO R R PR R R PR RF-kaapeli SCART-kaapeli (täysin kytketty) RF OUT DVD-tallennin tai videonauhuri RF IN RF-kaapeli 8 Huomaa Liitä Q-Linkiä tukeva DVD-tallennin / videonauhuri AV1 / 2-liittimeen (s. 31). HDMI-yhteensopiva laite voidaan liittää HDMI-liittimiin (HDMI1 / HDMI2) käyttämällä HDMI-kaapelia. (s. 36). Q-Link -liitäntä s. 30 VIERA -liitäntä s. 30 Lue laitteiden käyttöoppaat. Esimerkki 3 DVD-tallentimen / videonauhurin ja kotipäätteen liittäminen TV, DVD-tallennin / videonauhuri ja kotipääte TV:n takaosa AC V 50 Hz Antenni Pikaopas Verkkojohto Perusliitäntä PC AV1 COMPONENT AUDIO AUDIO Y OUT IN L L PB RGB VIDEO AV2 RGB VIDEO S VIDEO RF-kaapeli R R PR SCART-kaapeli (täysin kytketty) RF OUT Täysin kytketty HDMIyhteensopiva kaapeli DVD-tallennin tai videonauhuri RF IN RF-kaapeli SCART-kaapeli (täysin kytketty) RF OUT RF IN RF-kaapeli Kotipääte RF IN RF-kaapeli 9 Automaattiset asetukset Etsi ja tallenna TVkanavat automaattisesti. Näitä vaiheita ei tarvita, jos paikallinen jälleenmyyjä on tehnyt asetukset. 1 2 INPUT ASPECT EXIT Kytke TV pistorasiaan ja käynnistä TV (Näyttö tulee näkyviin muutaman sekunnin kuluttua) Valitse kieli Menüsprache Deutsch English Français Italiano Cestina Slovencina Srpski Latviesu Español Norsk Dansk Svenska Magyar Slovenscina eesti keel Nederlands Suomi Türkçe Português Hrvatski Român Polski Lietuvi Nyt voit käynnistää TV:n tai sammuttaa sen valmiustilaan kaukosäätimellä. (Virran merkkivalo: Päällä) valitse tallenna OK MENU RETURN 3 4 Valitse maa Maa Saksa Ranska Espanja Alankomaat Ruotsi Suomi Sveitsi Puola Unkari Itävalta Italia Portugali Denmark Tanska Norja Belgia Tsekki Itä-Eurooppa valitse OPTION DIRECT TV REC VCR % Valitun maan mukaan täytyy ehkä valita myös alue. Käynnistä Automaattiset asetukset Autom. viritys 2 Kanava CH TEXT F.P. REC INDEX HOLD VCR DVD Palvelun nimi CNN Etsii Poistu Takaisin Automaattinen viritys -toiminto etsii TV-kanavat ja tallentaa ne. Lajiteltu ohjelmien järjestys riippuu TV-signaalista, lähetysjärjestelmästä ja vastaanotto-olosuhteista. PROGRAMME Lähettää esiasetetut tiedot Odota! Kaukosäädin ei käytettävissä TV Jos Q-Link-, VIERA Link- tai vastaavaa tekniikkaa (s. 30) käyttävä tallennin on liitetty, ohjelma-, kieli- ja maa / alueasetukset ladataan automaattisesti tallentimeen. 5 Valitse kuva-asetus Valitse näyttöympäristö. Koti MyymMuita hyödyllisiä toimintoja Näytä tietopalkki Näkyy myös kanavaa vaihdettaessa Esimerkki Kanava 1 Ohjelma Coronation Street CH05 SC1 PAL Stereo 45 Äänijärjestelmä Värijärjestelmä Käytettävissä olevat ominaisuudet / Viestien merkitykset Näytä tietopalkki Äänen mykistys päällä Stereo, Mono Äänitila 1-90 Ajastimen jäljellä oleva aika Asetukset s.12 valitse ohjelma Voit tarkistaa toisen viritetyn kanavan nimen Palkissa luetellun ohjelman katselu EXIT ASPECT Tapahtumatiedot saadaan teksti-tv-signaalista. Piilottaminen Kuvasuhteen valinta Automaattinen 16:9 14:9 Just 4:3 4:3 Full Zoom1 Zoom2 Zoom3 Valitse Valikkoon Poistu Takaisin Vaihda kuvasuhde Katsele kuvaa parhaassa mahdollisessa koossa ja parhaalla mahdollisella kuvasuhteella. Kun luettelo on näkyvissä, Näytä kuvasuhteen valitse tila. valintaluettelo ASPECT Katselu valikkoon valitse Kuvasuhteen valintaluettelo Tilan vaihtaminen ASPECT-painikkeella ASPECT (Painele painiketta, kunnes haluttu tila saavutetaan) 16:9 TV:n katselu Automaattinen Paras suhde valitaan, ja kuva laajennetaan täyttämään ruutu. Lisätietoja S. 38 Näyttää kuvan suoraan 16:9-muodossa ilman vääristymistä (anamor nen). Just Vaihda kuvasuhde 14:9 Näyttää kuvan 14:9-vakiomuodossa ilman vääristymistä. 4:3 4:3 Full Näyttää 4:3-kuvan koko ruudun kokoisena. Venymistä on havaittavissa vain vasemmassa ja oikeassa reunassa. Näyttää 4:3-kuvan vaakasuunnassa suurennettuna ruutuun sopivaksi. Vain HD-signaali Zoom2 Näyttää kuvan 4:3-vakiomuodossa ilman vääristymistä. Zoom1 Näyttää 16:9-letterbox-kuvan tai 4:3-kuvan ilman vääristymistä. Zoom3 Näyttää 16:9-letterbox-kuvan (anamor nen) koko ruudun kokoisena ilman vääristymistä. Näyttää 2,35:1-letterbox-kuvan (anamor nen) koko ruudun kokoisena ilman vääristymistä. 16:9-koossa näyttää kuvan suurimmillaan (hieman suurennettuna). Huomaa PC-tilassa ovat valittavissa vain "16:9" ja "4:3". Ei käytettävissä teksti-tv-tilassa. Formaatti voidaan säilyttää muistissa erikseen SD (perusresoluutio) ja HD (korkea resoluutio) signaaleille ja PC sisääntulolle. 13 Teksti-tv:n katselu Voit käyttää teksti-tv-lähetystä, kuten uutisia, säätiedotuksia ja tekstitystä, jos asema tarjoaa tämän palvelun. Mikä on FLOF (FASTEXT) -tila? FLOF-tilassa ruudun alaosassa on neljä eriväristä aihetta.

4 Voit saada lisätietoja yhdestä näistä aiheista painamalla vastaavan väristä painiketta. Tämän ominaisuuden avulla voit nähdä nopeasti tietoja näytetyistä aiheista. Mikä on TOP-tila? (TOP-tekstiä lähetettäessä) TOP on vakioteksti-tv-palvelun erityinen parannus, joka tarjoaa helpomman haun ja tehokkaan oppaan. Nopea yleiskuvaus saatavina olevista teksti-tv-tiedoista Helppokäyttöinen, vaiheittainen ajankohtaisen aiheen valinta Sivun tilatiedot ruudun alaosassa Käytettävissä oleva sivu ylös / alas punainen vihreä Aihelohkojen valinta sininen Aihelohkon seuraavan aiheen valinta (Siirtyy viimeisen aiheen jälkeen seuraavaan aihelohkoon.) keltainen Mikä on Lista-tila? Lista-tilassa ruudun alaosassa on neljä eriväristä sivunumeroa. Jokainen näistä numeroista voidaan vaihtaa ja tallentaa TV:n muistiin. (Usein katseltujen sivujen tallennus, s. 15) Tilan vaihtaminen Teksti-tv Asetukset-valikossa (s. 21) INPUT ASPECT EXIT 1 RETURN Teksti-tv:seen vaihtaminen TEXT Alisivun numero << >> Näyttää hakemiston (sisältö vaihtelee lähetyksen mukaan) Nykyinen sivunumero 17:51 28 Feb TELETEXT INFORMATION Väripalkki Aika / päivämäärä OK MENU OPTION DIRECT TV REC 2 Valitse sivu VCR ylös tai alas tai punainen vihreä keltainen sininen (Vastaa väripalkkia) VCR Kun sininen palkki näkyy MENU Kontrastin säätö (Paina kolme kertaa) TEXT EXIT Paluu TV:seen TEXT F.P. REC INDEX HOLD VCR DVD tai Teksti-tv:n kätevä käyttö Piilotettujen tietojen näyttäminen TÄYSI / YLÄOSA / ALAOSA Näytä piilotetut sanat, esim. visailusivun vastaukset MENU Piilottaminen uudelleen punainen (YLÄOSA) punainen (ALAOSA) Normaali (TÄYSI) MENU vihreä (Laajenna YLÄOSA) (Laajenna ALAOSA) 14 Pysäytä automaattinen päivitys Pito (Jos haluat säilyttää nykyisen sivun ilman päivitystä) HOLD Jatkaminen HOLD Palaa päähakemistosivulle Hakemisto Hae suosikkisivu Katselu moniikkunassa INDEX Katsele tallennettua suosikkisivua F.P. Hae siniseen painikkeeseen tallennettu sivu. Tehdasasetus on P103. Katsele TV:tä ja teksti-tv:tä kahdessa ikkunassa yhtä aikaa MENU (Paina kaksi kertaa) Valitse Kuva ja teksti Päälle tai Pois päältä Usein katseltujen sivujen tallennus Toimintoja voidaan suorittaa vain teksti-tv-ruudussa. (Vain Lista-tila) Tallenna usein katseltuja sivuja väripalkkiin Kun sivu on näkyvissä pidä painettuna Vastaava väripainike Katselu Tallennettujen sivujen vaihtaminen VCR Numero muuttuu valkoiseksi. Anna uusi sivunumero Väripainike, jonka haluat vaihtaa 4 7 pidä painettuna Teksti-tv:n katselu Katsele alisivua (vain, kun teksti-tv:ssä sivuja on useampi kuin yksi) Näkyy ruudun yläosassa Alisivun katselu Tietyn alisivun katselu MENU sininen Syötä 4numeroinen lukur esimerkki: P TV:n katselu päivitystä odotettaessa Alisivut: Alisivujen määrä vaihtelee lähetyksen mukaan (korkeintaan 79 sivua). Haku voi kestää jonkin aikaa. Voit katsella TV:tä sillä välin. Katsele TV-kuvaa teksti-tv-sivun haun aikana Teksti-tv päivittää itsensä automaattisesti, kun uutta tietoa on saatavana. Vaihtaa tilapäisesti TV-ruutuun MENU P108 keltainen (Et voi vaihtaa kanavaa.) Näkyy, kun päivitys on suoritettu keltainen Katsele päivitettyä sivua Uutissivu tarjoaa toiminnon, joka ilmoittaa uusimman uutisen saapumisesta ("uutissähke"). 15 Videoiden ja DVD-levyjen katselu Liitä ulkoinen laite (videonauhurit, DVD-laite tms.), niin voit katsella tuloa. Laitteiden liittäminen s. 8 ja s. 9 Kaukosäätimellä voidaan käyttää tiettyjen ulkoisten Panasonic-laitteiden eräitä toimintoja. 1 INPUT ASPECT EXIT Käynnistä TV Käytettäessä SCART-liitäntää kuten esimerkissä 2 tai 3 (s. 8 ja s. 9) Vastaanottaa tulosignaaleja automaattisesti, kun toisto käynnistyy SCART-liitin (nasta 8) tunnistaa tulosignaalit automaattisesti. Tämä toiminto on käytettävissä myös HDMI-liitännässä (s. 36). Jos tulotila ei vaihdu automaattisesti Suorita ja Riippuu laitteen asetuksista OK MENU RETURN 2 3 Näytä Tulon valinta -valikko OPTION DIRECT TV REC Aseta liitetyn laitteen tulotila Tulon valinta VCR AV1 AV2/S AV3/S COMPONENT PC HDMI1 HDMI2 TV katsele valitse TEXT F.P. REC INDEX HOLD VCR DVD Voit valita tulon myös kaukosäätimen tai TV:n etupaneelin AVpainikkeella. Painele painiketta, kunnes haluttu tulo on valittu. PROGRAMME 4 TV Näytä Näyttää valitun tilan. Paluu TV:seen Huomaa Jos ulkoisessa laitteessa on kuvasuhteen säätötoiminto, valitse 16:9. Lisätietoja saat laitteen käyttöoppaasta tai paikalliselta jälleenmyyjältä. 16 TV:seen liitettyjä Panasoniclaitteita voidaan käyttää suoraan kaukosäätimellä. VCR DVD VCR / DVD-kytkin Valitse VCR, kun haluat käyttää Panasonicin VCR- tai DVD-laitetta Valitse DVD, kun haluat käyttää Panasonicin DVD-laitetta tai Player-kotiteatteria Valmiustila Aseta valmiustilaan / käynnistä Toisto Toistaa videokasetin / DVD:n Seis Pysäyttää toiminnot Taaksekelaus / Ohitus / Haku VCR: Kelaa taaksepäin, katsele kuvaa nopeasti taaksepäin DVD: Siirry edelliseen raitaan tai otsikkoon Etsi taaksepäin pitämällä painettuna Eteenkelaus / Ohitus / Haku VCR: Kelaa eteenpäin, katsele kuvaa nopeasti eteenpäin DVD: Siirry seuraavaan raitaan tai otsikkoon Etsi eteenpäin pitämällä painettuna Tauko Tauko / Jatka DVD: Toista hitaalla nopeudella pitämällä painettuna Katselu PROGRAMME Ohjelma ylös / alas Valitse ohjelma Tallennus Aloita tallennus Videoiden ja DVD-levyjen katselu REC Kaukosäätimen asettaminen ohjaamaan Panasonicin videonauhuria, DVD-laitetta tms.

5 Aseta VCR / DVD-kytkin asianmukaiseen asentoon Pidä painettuna seuraavien toimenpiteiden aikana VCR VCR DVD Anna ohjattavaa laitetta vastaava koodi, katso taulukko alla VCR-asento Laite Videonauhuri DVD 4 7 Paina Koodi 10 (oletus) 11 DVD-asento Laite DVD Player-kotiteatteri Koodi 70 (oletus) 71 Huomaa Tarkista, toimiiko kaukosäädin oikein koodin vaihtamisen jälkeen. Koodit palautuvat oletusarvoiksi, kun paristot vaihdetaan. DVD tarkoittaa DVD-soitinta, DVD-tallenninta ja Recorder-kotiteatteria. Eräitä toimintoja ei välttämättä voi käyttää eräissä laitemalleissa. 17 Valikkotoimintojen käyttö Eri valikoiden avulla voit tehdä kuvan, äänen ja muiden toimintojen asetukset. INPUT ASPECT EXIT 1 RETURN Näytä valikko MENU Näyttää toiminnot, jotka voidaan asettaa (vaihtelee tulosignaalin mukaan) OK MENU 2 3 Valitse valikko Päävalikko VIERA Link Kuva Ääni avaa valitse OPTION DIRECT TV REC Asetukset VCR (esimerkki: Kuvavalikko) Valitse kohde Kuvavalikko Katseluasetukset Kontrasti Kirkkaus Väri Terävyys Sävy Väritasapaino P-NR 3D-COMB Palauta oletukset Dynaaminen valitse Stereo Lämmin Pois päältä Päällä Aseta TEXT F.P. REC INDEX HOLD VCR DVD (esimerkki: Kuvavalikko) PROGRAMME 4 TV Säädä tai valitse Kuvavalikko Katseluasetukset Kontrasti Kirkkaus Väri Terävyys Sävy Väritasapaino P-NR 3D-COMB Palauta oletukset Dynaaminen vaihda tallenna tai avaa (eräiden toimintojen vaatima) TV:seen palaaminen milloin tahansa EXIT Stereo Lämmin Pois päältä Päällä Aseta (esimerkki: Kuvavalikko) Edelliseen ruutuun palaaminen RETURN Valitse vaihtoehdoista Vaihtoehtojen määrä ja sijainnit Väritasapaino Normaali Vaihdettu Säädä liukupalkilla Terävyys Siirretty Asetusten nollaus Vain kuva-asetusten nollaus Palauta oletukset Kuvavalikossa (s. 20) Vain ääniasetusten nollaus Palauta oletukset Äänivalikossa (s. 20) Kaikkien asetusten alustus Tehdasasetukset Asetukset-valikossa (s. 27) Siirry seuraavaan ruutuun Viritysvalikko Valikkoon Näyttää seuraavan ruudun 18 Yleiskuvaus Päävalikko VIERA Link Kuva Ääni Asetukset Kuvavalikko VIERA Link-valikko Pause Live TV Direct TV Rec VIERA Link ohjaus Kaiutinvalinta Valikkoon Käynnistä Tallennin Kotiteatteri Käytetyn laitteen valikko (s. 33) Katseluasetukset Kontrasti Kirkkaus Väri Terävyys Sävy Väritasapaino P-NR 3D- COMB Palauta oletukset Dynaaminen Stereo Lämmin Pois päältä Päällä Aseta (s. 20) Valikkotoimintojen käyttö (kuva, äänenlaatu jne.) Äänivalikko Äänitila Basso Diskantti Balanssi Surround Kanava-voim MPX HDMI1-liitäntä Palauta oletukset Musiikki Pois päältä Stereo Automaattinen Aseta (s. 20) Lisäasetukset Asetusvalikko AV-värijärjestelmä Muokkaa palveluja Link-asetukset Lapsilukko Viritysvalikko Automaattinen Valikkoon Valikkoon Valikkoon Valikkoon Link-asetukset Ajastin Näytön kieli Teksti-TV Teksti-tv merkit Tehdasasetukset Pois päältä Valikkoon TOP Länsi Valikkoon VIERA Link Q-Link AV1 ulostulo AV2 ulostulo Lataus Päällä AV2 Monitor Monitor Valikkoon (s. 21) (s. 21) Viritysvalikko Autom. viritys Manuaalinen viritys Valikkoon Valikkoon (s. 24) Vain käytettävissä olevia kohteita voidaan valita. 19 Valikkotoimintojen käyttö Valikkoluettelo Valikko Kohde Pause Live TV Direct TV Rec VIERA Link ohjaus Kaiutinvalinta Peruskuvatila (Dynaaminen / Normaali / Elokuva / Eco) Dynaaminen : Parantaa kuvan kontrastia ja terävyyttä katseltaessa valoisassa huoneessa Normaali : Suositellaan katseluun huoneessa, jossa on normaalit ympäristön alaistusolosuhteet Elokuva : Elokuvien katseluun pimennetyssä huoneessa elokuvateatterimaisen kuvan tuottamiseksi Eco : Korjaa kuva-asetuksia automaattisesti huoneen valaistuksen mukaan Aseta kullekin tulosignaalille Ohjaa liitettyjä laitteita VIERA Link -toiminnon avulla ja ottaa käyttöön erilaisia käteviä tallennus-, toisto- yms. toimintoja. (s.3335) Voit käyttää VIERA Link -valikkoa myös suoraan kaukosäätimen VIERA Link -painikkeella. Säädöt / Määritykset (vaihtoehdot) VIERA Link Kuva Ääni Katseluasetukset Kontrasti, Kirkkaus, Väri, Terävyys Sävy Väritasapaino P-NR Suurentaa tai pienentää näiden asetusten tasoja henkilökohtaisen mieltymyksen mukaan Kun televisioon on liitetty NTSCsignaalilähde, kuvan värisävyä voidaan säätää maun mukaan Vain NTSC-signaalivastaanotto Voit asettaa kuvan kokonaisvärisävyn (Viileä / Normaali / Lämmin) Kuvan kohinanpoisto Vähentää automaattisesti kuvan ei-toivottua kohinaa ja sirinää kuvan muotoilluissa osissa (Pois päältä / Minimi / Normaali / Voimakas) Ei käytössä PC-signaalilla Pysäytys- tai hidastettuja kuvia katseltaessa voi toisinaan näkyä värikuvioita Valitse Päällä, kun haluat näyttää terävämpiä ja tarkempia värejä (Pois päältä / Päällä) Vain PAL- tai NTSC-signaalivastaanotto Ei käytössä RGB-, S-Video-, komponentti-, PC- ja HDMIsignaalilla Palauta nykyisen kuvatilan oletusasetukset painamalla OK-painiketta Perusäänitila (Musiikki / Puhe) Lisää tai vähentää matalimpien äänten korostuksen tai vähentämisen tasoa Lisää tai vähentää terävimpien, korkeiden äänten korostuksen tai vähentämisen tasoa Säätää oikean ja vasemman kaiuttimen äänenvoimakkuuden tasoa Surround-ääniasetukset (Pois päältä / Päällä) Tarjoaa dynaamisen vahventeen, joka simuloi parannettuja tilatehosteita Vaihtaminen on mahdollista myös kaukosäätimen Surround-painikkeella (s. 7). 3D-COMB Palauta oletukset Äänitila Basso Diskantti Balanssi Surround Kanava-voim. MPX Säätää yksittäisen kanavan tai tulotilan äänenvoimakkuutta Valitse stereo / mono (Mono / Stereo) Tavallisesti: Stereo Stereosignaalia ei voi vastaanottaa: Mono M1/M2: käytettävissä, kun monosignaalia lähetetään Valitse tulosignaalin mukaan (Automaattinen / Digitaalinen / Analoginen) (s.

6 39) Automaattinen : Digitaalisen tai analogisen äänilähteen automaattinen tunnistus Digitaalinen : HDMI-kaapeliliitäntä Analoginen : HDMI-DVIsovitinkaapeliliitäntä Vain HDMI-tulotila HDMI2-liittimet ovat vain digitaalista signaalia varten HDMI2-asetusta ei ole käytettävissä Palauta nykyisen äänitilan oletusasetukset painamalla OK-painiketta HDMI1-liitäntä Palauta oletukset 20 Valikkoluettelo Valikko Kohde AV-värijärjestelmä Säädöt / Määritykset (vaihtoehdot) Valitsee valinnaisen värijärjestelmän videosignaalien mukaan AV-tilassa (Automaattinen / PAL / SECAM / M.NTSC / NTSC) Muokkaa palveluja Ohittaa ei-toivotut kanavat tai muokkaa kanavia (s. 23) VIERA Link Asetetaan VIERA Link -toimintojen käyttöä varten (Pois päältä / Päällä) (s. 32) Q-Link Valitsee, mitä AV-liitintä käytetään tiedonsiirtoon tämän TV:n ja yhteensopivan tallentimen kanssa (AV1 / AV2) (s. 31) Valitse tallentimeen liitetty liitin, vaikka se ei olisi yhteensopiva Q-Link-toiminnon kanssa. Link-asetukset AV1 / AV2 ulostulo Valitsee signaalin, joka lähetetään TV:stä Q-Linkiin (TV / AV1 / AV2 / AV3 / Monitor) Monitor: Ruudussa näkyvä kuva Komponenttisignaalia, HDMI-signaalia ja PC-signaalia ei voi siirtää ulostuloon HDMI:ä seurattaessa ei NICAM ole käytettävissä. Valikkotoimintojen käyttö (kuva, äänenlaatu jne.) Lataus Lataa kanava-, kieli-, maa- ja alueasetuksia Q-Link- tai VIERA Link -yhteensopivaan laitteeseen, joka on liitetty televisioon Asetukset Lapsilukko Lukitsee kanavan / AV-tulon sen käytön estämiseksi. (s. 26) Automaattinen viritys Vain käytettävissä olevia kohteita voidaan valita. Viritysvalikko Asettaa automaattisesti alueella vastaanotettavat kanavat (s. 25) Manuaalinen viritys Lisäasetukset Asettaa kanavat manuaalisesti (s. 25) Ajastin Asettaa ajan, jolloin TV sammuu automaattisesti (Pois päältä / 15 / 30 / 45 / 60 / 75 / 90 minuuttia) Näytön kieli Vaihtaa kuvaruutunäyttöjen kielen Teksti-tv Teksti-tv:n näyttötila (TOP (FLOF) / Lista) (s. 14) Teksti-tv merkit Valitsee teksti-tv:n kielen (Länsi / Itä1 / Itä2) Länsi: englanti, ranska, saksa, kreikka, italia, espanja, ruotsi, turkki jne. Itä1: tsekki, englanti, viro, latvia, romania, venäjä, ukraina jne. Itä2: tsekki, unkari, latvia, puola, romania jne. Tehdasasetukset Nollaa kaikki asetukset, kun esimerkiksi muutetaan (s. 27) 21 Kanavien muokkaus Voit ohittaa ei-toivotut kanavat tai muokata kanavia. 1 INPUT ASPECT EXIT Näytä valikko MENU OK MENU RETURN 2 Valitse Asetukset Päävalikko VIERA Link Kuva Ääni avaa valitse OPTION DIRECT TV REC Asetukset VCR VCR DVD Valitse Muokkaa palveluja Asetusvalikko avaa Valikkoon TEXT punainen Voit vaihtaa kanavien nimeä ja lapsilukon PIN-luku toimenpide on suoritettu, kanavapaikassa 1 oleva kanava tulee näkyviin. Jos viritystä ei suoritettu kokonaan Manuaalinen viritys Automaattiset asetukset TV:n edessä olevia painikkeita käyttäen (s. 7) Painele, kunnes Automaattinen viritys tulee näkyviin Avaa Automaattinen viritys Aloita Automaattinen viritys Kanavien virittäminen Hienoviritys Manuaalinen viritys Paluu TV:seen Käytetään pienten säätöjen tekemiseen yksittäisen kanavan viritykseen (sääoloista tms. johtuen) Lisäasetukset Aseta kanava manuaalisesti Manuaalinen viritys 5 2 Aseta kanava manuaalisesti automaattisen virityksen jälkeen. Valitse Äänijärjestelmä- ja Värijärjestelmä-asetukset ja suorita sitten tämä lukittu kanava / tulo valitaan, näkyviin tulee viritettyjä 10) Automaattinen viritys (s. 25) Vain TV-kanavien viritys uudelleen liittäminen ja hallinnan. 3 toimintoja voidaan käyttää vain HDMI-kaapeliliitännän kanssa. Mutta käytä silti sekä HDMI- että SCART-kaapelia monien ominaisuuksien normaalia tukea varten. Kaiuttimien ohjaus (Kotiteatteri) Vahvistimen käyttö Kaiutinjärjestelmä Player-kotiteatterin käyttö Kaiutinjärjestelmä HDMI-kaapeli Vahvistin, jossa on VIERA Link -toiminto HDMIkaapeli SCART-kaapeli HD-videokamera, jossa on VIERA Link -toiminto DIGA-tallennin, jossa on VIERA Link -toiminto HDMI-kaapeli Player-kotiteatteri, jossa on VIERA Link -toiminto RCA-kaapeli RCA-kaapeli HDMIkaapeli 30 Q-Link Valmistelut Liitä DVD-tallennin / videonauhuri, jossa on seuraavat logot: Q-Link, NEXTVIEWLINK, DATA LOGIC, Easy Link, Megalogic tai SMARTLINK Q-Link-liitäntä s. 30 Tee DVD-tallentimen / videonauhurin asetukset. Lue laitteen käyttöopas. Q-Link-liittimen asetus Asetusvalikko Q-Link (s. 21), AV1 / AV2-lähtö (s. tai Automaattinen viritys Käytettävissä olevat ominaisuudet Kaikkia tallentimia ei voi käyttää. Lue tallentimen käyttöopas. Tallentaa nykyisen ohjelman VCR / DVDtallentimeen välittömästi. INPUT ASPECT EXIT DIRECT TV REC RETURN Käytettävissä olevat olosuhteet: Nykyinen tila TV AV (tallentimen virittimen katselu) AV (tallentimen ulkoisen tulon katselu) AV (TV:n ulkoisen tulon katselu) Virittimen käyttö TV Tallennin Tallennin Tallentaminen TV-monitorilähtö Tallentimen viritin Tallentimen viritin Tallentimen ulkoinen tulo TV-monitorilähtö OK MENU Linkkitoiminnot (Q-Link / VIERA Link) - OPTION DIRECT TV REC Direct TV -tallennusminkä näet, sen tallennat VCR Kun Direct TV -tallennus suoritetaan, tallennin käynnistetään automaattisesti, jos se on valmiustilassa. Kanava voidaan vaihtaa tai TV voidaan sammuttaa, kun tallennin tallentaa omasta virittimestään. Kanavaa ei voi vaihtaa, kun tallennin tallentaa TV:n virittimestä. TV:n sammuttaminen pysäyttää tallennuksen, jos tallennetaan televisioon liitetystä AVlähteestä.

7 TEXT F.P. REC INDEX HOLD VCR DVD Lisäasetukset PROGRAMME Tiedot / Ilmoitus Tallennustiedot tai tieto siitä, että tallennus ei ole mahdollista, näytetään. DATA LOGIC (Metz Corporationin tavaramerkki) Easy Link (Philips Corporationin tavaramerkki) Megalogic (Grundig Corporationin tavaramerkki) SMARTLINK (Sony Corporationin tavaramerkki) 31 (Q-Link Link) Linkkitoiminnot VIERA VIERA Link ControlTM Käytä HDMIlisäyhteentoimivuutta HDAVI Control -toiminnolla varustettujen Panasonic-tuotteiden kanssa. Tämä TV tukee HDAVI Control 3 -toimintoa. Liittämällä laitteet (DIGA-tallennin, HD-videokamera, Player-kotiteatteri, vahvistin jne.) HDMI- ja SCARTkaapeleilla voit muodostaa niiden välille yhteyden automaattisesti. Nämä ominaisuudet koskevat vain malleja, joissa on HDAVI Control ja VIERA Link. Kaikki toiminnot eivät ole käytettävissä laitteiston HDAVI Control -versiosta riippuen. Tarkista liitetyn laitteiston HDAVI Control -versio. VIERA Link "HDAVI Control" on ainut-laatuinen kehittämämme ja lisäämämme toiminto Se perustuu HDMI: n tarjoamiin ohjaustoimintoihin. HDMI on teollisuusstandardi mikä tunnetaan nimellä HDMI CEC (Consumer Electronics Control). Tästä syystä sen toimivuutta muiden valmistajien HDMI CEC:tä tukevien laitteiden kanssa ei voida taata. Katso tietoja muiden valmistajien VIERA Link -toimintoa tukevien laitteiden käyttöohjeista. Kysy tietoja soveltuvista Panasonic-laitteista paikalliselta Panasonic-jälleenmyyjältä. Valmistelut Liitä VIERA Link -toimintoa tukeva laite. VIERA Link -liitäntä s. 30 Tee liitetyn laitteen asetukset. Lue laitteen käyttöopas. Mahdollisimman hyvän tallennustuloksen saavuttamiseksi tallentimen asetuksia täytyy ehkä muuttaa. Katso lisätietoja tallentimen tai Automaattinen viritys tulotilaksi HDMI1 tai HDMI2 (s. 16) ja varmista, että kuva näkyy Kanava voidaan vaihtaa tai TV voidaan sammuttaa, kun tallennin tallentaa omasta virittimestään. Kanavaa ei voi vaihtaa, kun tallennin tallentaa TV:n virittimestä. TV:n sammuttaminen pysäyttää tallennuksen, jos tallennetaan televisioon liitetystä AV-lähteestä. Lisäasetukset Avaa VIERA Link -valikko INPUT EXIT GUIDE OK MENU RETURN Valitse Direct TV Rec ja käynnistä tallennus VIERA Link-valikko käynnistä Käynnistä Tallennin Kotiteatteri Direct TV Rec ASPECT OPTION DIRECT TV REC Pause Live TV Direct TV Rec VIERA Link ohjaus Kaiutinvalinta valitse DIRECT TV REC VCR Voit myös käynnistää tallennuksen suoraan Tallennuksen pysäyttäminen Valitse Direct TV Rec -kohdasta Lopeta ja käytä VIERA Link-valikko Pause Live TV Direct TV Rec VIERA Link ohjaus Kaiutinvalinta Pysäytä Tallennin Kotiteatteri valitse seis 33 (Q-Link Link) Linkkitoiminnot VIERA Käytettävissä olevat ominaisuudet (VIERA Link -valikon käyttö) Voit ohjata tiettyjä liitetyn laitteen toimintoja tällä TV:n kaukosäätimellä. (suuntaa kaukosäädin TV:n signaalin vastaanottimeen). Toiminto on käytettävissä laitteissa, joissa on HDAVI Control 2- tai HDAVI Control 3 Avaa laitteen valikko ja käytä sitä Avaa VIERA Link -valikko INPUT ASPECT EXIT Valitse VIERA Link ohjaus OK MENU RETURN VIERA Linkvalikko Pause Live TV Direct TV Rec VIERA Link ohjaus Kaiutinvalinta Käynnistä Tallennin Kotiteatteri valitse OPTION DIRECT TV REC VCR Valitse laite, jota haluat käyttää Kotiteatteri tarkoittaa Player-teatteria, tallenninteatteria ja vahvistinta. VIERA Link-valikko Liitetyn laitteen valikon ohjaaminen VIERAkaukosäätimellä 7 Pause Live TV Direct TV Rec VIERA Link ohjaus Kaiutinvalinta Käynnistä Tallennin Kotiteatteri Tallennin / Soitin / Kotiteatteri / Videokamera Liitetyn laitteen tyyppi tulee näkyviin. Valitse laitteen tyyppi ja käytä sitä. Jos käytät laitetta, joka ei kelpaa Kun on liitetty laite, jossa on HDAVI Control -toiminto VIERA Link-valikko (HDAVI Control 2) HDAVI Control 3 VIERA Link ohjaus valitse avaa Käytetyn laitteen valikko (Tulotila vaihtuu automaattisesti) Pause Live TV Direct TV Rec VIERA Link ohjaus Kaiutinvalinta Käynnistä Tallennin Kotiteatteri Käytä laitteen valikkoa Käytettävissä olevat VIERA-kaukosäätimen painikkeet (liitetyn laitteiston mukaan): Siirrä kohdistinta / valitse valikko Siirrä kohdistinta / avaa / säädä Tallenna / aseta / avaa Tallennin / Soitin / Kotiteatteri / Videokamera Liitetyn laitteen tyyppi tulee näkyviin. Mutta et voi käyttää sitä. Käytä laitetta sen omalla kaukosäätimellä. Kun muun tyyppisiä tai muiden valmistajien laitteita on liitetty VIERA Link-valikko RETURN Palaa edelliseen valikkoon Poistu valikosta Näytä laitteen käyttöopas / Samat toiminnot laitteen OPTIONpainikkeella Avaa, kun avainsanat näkyvät väripalkissa EXIT Käynnistä Muut Kotiteatteri Pause Live TV Direct TV Rec VIERA Link ohjaus Kaiutinvalinta OPTION Muut Näkyviin tulee Muut. Et voi käyttää sitä. Käytä laitetta sen omalla kaukosäätimellä. punainen vihreä keltainen sininen 34 Katso tietoja laitteen toiminnoista sen käyttöoppaasta. Käytettävissä olevat ominaisuudet (VIERA Link -valikon käyttö) Voit ohjata liitettyjä teatterin kaiuttimia tällä TV-kaukosäätimellä (suuntaa kaukosäädin TV:n signaalin vastaanottimeen). Toiminto on käytettävissä vahvistimessa tai Player-teatterissa, jossa on HDAVI Control Kaiuttimien äänenvoimakkuuden ohjaus Avaa VIERA Link -valikko INPUT GUIDE EXIT OK MENU RETURN Valitse Kaiutinvalinta VIERA Link-valikko ASPECT OPTION DIRECT TV REC Pause Live TV Direct TV Rec VIERA Link ohjaus Kaiutinvalinta Käynnistä Tallennin Kotiteatteri valitse Kaiutinohjaus Kaiutinvalinta VCR aseta Linkkitoiminnot (Q-Link / VIERA Link) Valitse Kotiteatteri tai TV TEXT STTL INDEX HOLD REC PROGRAMME VCR DVD Kotiteatteri Vahvistin tai Player-teatteri käynnistyy automaattisesti, jos se on valmiustilassa, ja ääni kuuluu laitteeseen liitetyistä teatterikaiuttimista.

8 TV Äänenvoimakkuus ylös / alas Mykistys TV-kaiuttimet mykistetään. Kun laite sammutetaan, TV-kaiuttimet palaavat aktiivisiksi. Lisäasetukset TV TVkaiuttimet ovat aktiivisia. Huomaa Tämä toiminto ei välttämättä toimi kunnolla liitetyn laitteen mukaan. Muutaman ensimmäisen sekunnin aikana ei välttämättä ole kuvaa eikä ääntä, kun toisto käynnistyy. Muutaman ensimmäisen sekunnin aikana ei välttämättä ole kuvaa eikä ääntä, kun tulotila vaihdetaan. Äänenvoimakkuustoiminto näytetään, kun säädetään laitteen äänenvoimakkuutta. Helppo toisto on käytettävissä myös vahvistimen tai Player-teatterin kaukosäädintä käyttäen. Lue laitteiden käyttöoppaat. Tietoja Panasonicin HD-videokameran HDMI-kaapelin liittämisestä on laitteiston käyttöoppaassa. Jos useampi samantyyppinen laite on liitetty televisioon HDMI-kaapeleilla, esimerkiksi kaksi DIGA-tallenninta HDMI1- ja HDMI2-liittimiin, VIERA Link -toimintoa voi käyttää vain liittimessä, jolla on pienempi numero, eli tässä tapauksessa HDMI1. HDAVI Control 3 on HDAVI Control -yhteensopivien laitteiden uusin standardi (joulukuusta 2007 alkaen). Tämä standardi on yhteensopiva perinteisten HDAVI-laitteiden kanssa. 35 Ulkoinen laitteisto Näissä kaavioissa on suosituksia TV:n liittämisestä eri laitteisiin. Tietoja muista liitännöistä on kunkin laitteen käyttöohjeissa, alla olevassa taulukossa ja teknisissä tiedoissa (s. 45). Videokamera / Pelilaite (S-VIDEO) tai (VIDEO) Täysin kytketty HDMI-yhteensopiva kaapeli (AUDIO) (M3ministereopistoke) DVD-levyjen katselu DVDsoitin (Kuuntelu) (Katselu) Kuulokkeet Laitetyypit, joita voidaan liittää eri liittimiin AV1 Liitin Tallennus / toisto (laite) Videokasettien / DVD-levyjen tallennus / toisto (VCR / DVD-tallennin) DVD-levyjen katselu (DVD-soitin) Videokameran kuvien katselu (videokamera) Satelliittilähetysten katselu (kotipääte) Pelien pelaaminen (pelilaite) Vahvistimen ja kaiutinjärjestelmän käyttö Q-Link VIERA Link (HDMI:llä) AV2 AV3 (TV:n kyljessä) (HDMI:llä) 36 Direct TV -tallennus PC Tietokone Kuuntelu kaiuttimilla Sovitin (tarvittaessa) Vahvistin ja kaiutinjärjestelmä HDMI-laite (Kuuntelu) (Katselu) DVD-tallennin RCAkaapeli RF-kaapeli Täysin kytketty HDMIyhteensopiva kaapeli PC AV1 COMPONENT AUDIO AUDIO Y OUT IN L L PB RGB VIDEO AV2 RGB VIDEO S VIDEO Ulkoinen laitteisto tai R R PR Tallennus / toisto DVD-tallennin / videonauhuri SCART-kaapeli SCART-kaapeli Satelliittilähetysten katselu Kotipääte Lisäasetukset COMPONENT Y L PB AUDIO OUT L R R PR 1 2 : Suositeltu liitäntä 37 Teknisiä tietoja Kuvasuhde Optimaalinen koko ja kuvasuhde voidaan valita, ja voit nauttia tarkemmista kuvista. (s. 13) Automaattinen: Automaattinen kuvasuhteen valinta määrittää parhaan kuvasuhteen kuvaruudun täyttämiseksi. Se tekee tämän määrittämällä nelivaiheisella prosessilla, onko katseltava kuva laajakuva. Jos automaattinen kuvasuhteen valinta havaitsee laajakuvasignaalin, se vaihtaa vastaavaan 16:9 tai 14:9 laajakuvatilaan. Jos automaattinen kuvasuhteen valinta ei havaitse laajakuvasignaalia, tämä edistynyt TV parantaa kuvaa katselunautinnon optimoimiseksi. Ruudussa näkyvä teksti osoittaa, miten automaattinen kuvasuhteen valinta määritti käytettävän suhteen: Ruudun vasemmassa yläkulmassa näkyy LAAJA, jos laajakuvan tunnistussignaali (WSS) löytyi tai jos SCARTliittimestä löytyi signaali. Automaattinen kuvasuhteen valinta vaihtaa vastaavaan 16:9 tai 14:9 laajakuvatilaan. Tämä toiminto toimii myös kaikissa kuvasuhdetiloissa. Ruudun vasemmassa yläkulmassa näkyy Automaattinen, jos kuvan ylä- ja alapuolella havaitaan mustat palkit. Automaattinen kuvasuhteen valinta valitsee parhaan kuvasuhteen ja laajentaa kuvan täyttämään ruudun. Tämä voi kestää useita minuutteja kuvan tummuuden mukaan. Kuvasuhteen ohjaussignaali Laajakuvasignaali (WSS) TV O AV1 O AV2 O AV3 O COMPONENT AV1 O O O O Ohjaussignaali SCART(nasta 8) tai HDMI-liittimestä AV2 O O O O O O O O O O O O O O O O O O O O HDMI1 HDMI2 Signal name PAL PAL 525/60 M.NTSC NTSC (vain AV-tulo) 525(480)/60i 525(480)/60p 625(576)/50i 625(576)/50p 750(720)/50p 750(720)/60p 1125(1080)/50i 1125(1080)/60i HD SD O O - Huomaa Suhde vaihtelee ohjelman yms. mukaan. Jos suhde on suurempi kuin vakio 16:9, ruudun ylä- ja alaosassa voi näkyä mustat palkit. Jos ruudun koko näyttää epätavalliselta toistettaessa laajakuvamuodossa tallennettua ohjelmaa videonauhurilla, säädä nauhurin seurantaa. (Katso videonauhurin kayttöopasta.) 38 HDMI-liitäntä HDMI-liitännän (vastaanottimen ja HD-näyttölaitteen välinen digitaalinen liitäntä kuvalle ja äänelle) avulla voit nauttia teräväpiirtoisista digitaalisista kuvista ja korkealuokkaisesta äänestä liittämällä TV:n ja laitteen. HDMI-yhteensopiva laite ( 1), jossa on HDMI- tai DVI-lähtöliitäntä (esimerkiksi kotipääte tai DVD-soitin), voidaan liittää HDMI-liittimeen HDMIyhteensopivalla (täysin kytketyllä) kaapelilla. Tietoja liitännöistä, katso Ulkoinen laitteisto (s. 36). Huomaa HDMI on maailman ensimmäinen täydellinen, kuluttajille tarkoitettu AV-liitäntä, joka noudattaa pakkaamatonta standardia. Jos ulkoisessa laitteessa on vain DVI-lähtö, liitä se HDMI1-liittimeen DVI-HDMI-sovitinkaapelilla ( 2). DVI-HDMI-sovitinkaapelia käytettäessä liitä äänikaapeli äänituloliittimeen (HDMI1: käytä COMPONENT-AUDIOliittimiä). Ääniasetukset voidaan tehdä HDMI1-liitäntä-valikkoruudussa. (s. 20) Soveltuvat äänisignaalin näytteenottotaajuudet (2-kan. L. PCM): 48 khz, 44,1 khz, 32 khz HDMI2-liittimet ovat vain digitaalista äänisignaalia varten. Käyttöä PC:n kanssa ei oleteta. Jos liitetyssä laitteessa on kuvasuhteen säätötoiminto, valitse kuvasuhteeksi 16:9.

9 Nämä HDMI-liittimet ovat tyyppiä A. Nämä HDMI-liittimet ovat yhteensopivia HDCP (High-Bandwidth Digital Content Protection) tekijänoikeussuojauksen kanssa. Laite, jossa ei ole digitaalista lähtöliitintä, voidaan liittää Component-, S-VIDEO- tai Video-tuloliittimeen analogisten signaalien vastaanottoa varten. HDMI-tuloliitintä voidaan käyttää vain seuraavien kuvasignaalien kanssa: 480i, 480p, 576i, 576p, 720p ja 1080i. Valitse digitaalisen laitteen lähtöasetus vastaavasti. Lisätietoja soveltuvista HDMI-signaaleista, katso s. 41. Tämä televisio tukee HDMITM (versio 1.3) -teknologiaa. ( 1): HDMI-yhteensopivissa laitteissa on HDMI-logo. ( 2): Tiedustele paikalliselta digitaalisten laitteiden jälleenmyyjältä. 39 Teknisiä tietoja Usein kysyttyjä kysymyksiä jne. Teknisiä tietoja Tietoja SCART-, S-VIDEO- ja HDMI-liittimistä AV1 SCART -liitin (RGB, VIDEO, Q-Link) AV1-liittimeen sopivia tuloja ovat RGB (punainen/vihreä/ sininen) Istukka maa CVBS lähtö (video) CVBS maa Punainen tulo Punainen maa Vihreä tulo Vihreä maa Sininen tulo Sininen maa Ääni lähtö (L) Ääni lähtö (R) AV2 SCART -liitin (RGB, VIDEO, S-VIDEO, Q-Link) AV2 nastat 15 ja 20 riippuvat AV2 S-VHS/VIDEOkytkennästä Istukka maa CVBS lähtö (video) CVBS maa Punainen tulo, S.C. - tulo Punainen maa Vihreä tulo Vihreä maa Sininen tulo Sininen maa Ääni lähtö (L) Ääni lähtö (R) CVBS tulo (video) RGB-tila maa Tila RGB Maa -Q-Link-tiedot Tila CVBS Ääni tulo (L) Ääni maa Ääni tulo (R) CVBS tulo (video) RGBtila maa Tila RGB Maa -Q-Link-tiedot Tila CVBS Ääni tulo (L) Ääni maa Ääni tulo (R) AV3 S-VIDEO 4-nastainen liitin Krominanssi tulo Luminenssi tulo HDMI-liitin Lennostakytkennän tunnistus DDC/CEC maa SCL CEC TMDS Clock suoja TMDS Data0í TMDS Data0+ TMDS Data1 suoja TMDS Data2í TMDS Data V jännite 16 SDA 14 Varattu (kaapelissa mutta ei liitetty laitteessa) 12 TMDS Clockí 10 TMDS Clock+ 8 TMDS Data0 suoja 6 TMDS Data1í 4 TMDS Data1+ 2 TMDS Data2 suoja Krominanssi maa Luminenssi maa 40 PC-liitäntä Tähän TV:seen voidaan liittää PC, jolloin PC:n näyttö näkyy ja ääni kuuluu TV:stä. PC-signaalit, joita voidaan vastaanottaa: Vaakapyyhkäisytaajuus 3148,5 khz, pystypyyhkäisytaajuus 60 Hz (yli 768 signaalijuovaa voi aiheuttaa kuvan näkymisen väärin). PC-sovitinta ei tarvita 15-nastaiselle DOS/V-yhteensopivalle D-sub-liittimelle. Huomaa Kaikkia PC-malleja ei voi liittää tähän TV:seen. PC:tä käytettäessä aseta sen värinäyttölaatu korkeimpaan asentoonsa. Lisätietoja soveltuvista PC-signaaleista on alla. Näytön enimmäistarkkuus Kuvasuhde 4:3 16: pikseliä pikseliä 15-nastaisen D-sub-liittimen signaali Nastan nro Signaalin nimi R G B NC (ei liitetty) GND (maa) Nastan nro Signaalin nimi GND (maa) GND (maa) GND (maa) NC (ei liitetty) GND (maa) Nastan nro Signaalin nimi NC (ei liitetty) NC (ei liitetty) HD VD NC (ei liitetty) Tulosignaali, joka voidaan näyttää COMPONENT (Y, PB, PR), HDMI Merkki: soveltuva tulosignaali Signaalin nimi 525(480)/60i 525(480)/60p 625(576)/50i 625(576)/50p 750(720)/60p 750(720)/50p 1 125(1 080)/60i 1 125(1 080)/50i COMPONENT HDMI PC (D-sub 15P) Signaalin nimi 640 Hz 800 Hz 852 Hz Hz Hz Vaakataajuus (khz) 31,47 37,88 31,44 48,36 48,39 Pystytaajuus (Hz) 59,94 60,32 59,89 60,00 60,04 Teknisiä tietoja Usein kysyttyjä Huomaa Muut kuin yllä olevat signaalit eivät ehkä näy oikein. Yllä olevien signaalien muotoa muutetaan ruudussa katseluun sopivaksi. PC:n soveltuva tulosignaali on periaatteessa yhteensopiva VESA-vakioajoituksen kanssa. PC-signaalia suurennetaan tai pakataan näyttämistä varten, joten hienoja yksityiskohtia ei ehkä voi näyttää riittävän tarkasti. 41 kysymyksiä jne. Usein kysyttyjä kysymyksiä Ennen huollon tai avun pyytämistä yritä ratkaista ongelma noudattamalla näitä yksinkertaisia ohjeita. Jos ongelma ei poistu, pyydä apua paikalliselta Panasonic-jälleenmyyjältä. Valkoisia pilkkuja tai varjokuvia (kohinaa) Tarkista antennin asento, suunta ja liitäntä. Ei kuvaa eikä ääntä Onko TV AV-tilassa? Onko virtapistoke kytketty pistorasiaan? Onko TV päällä? Tarkista Kuvavalikko (s. 20) ja äänenvoimakkuus. Tarkista, että kaikki tarvittavat SCARTkaapelit ja liitännät ovat kunnolla paikoillaan. Kuvasuhde Auto Automaattinen kuvasuhteen valinta on suunniteltu tarjoamaan paras kuvasuhde kuvaruudun täyttämiseksi. Tietoja käyttäjän säädöistä, katso s. 38. VIERA Link -toiminto ei toimi ja näyttöön tulee virheilmoitus S-Video / mustavalkoinen kuva Tallennus ei käynnisty heti Vahvista liittäminen. Kytke liitetty laite päälle ja kytke sitten TV päälle. (s. 32) Tarkista tallentimen asetukset. Lue tarkemmat tiedot tallentimen käyttöohjeesta. 42 Tarkista AV-painikkeella, että S-Video eli AV2/S-Video on valittu (s. 16). Näytön ilmoitukset ts. EC1/AV1 Voit poistaa nämä näkyvistä painamalla Paina uudelleen, kun haluat nähdä ne uudelleen. Ruudussa voi olla punaisia, sinisiä, vihreitä ja mustia pilkkuja. Tämä on nestekidepaneelien ominaisuus eikä ongelma. Nestekidepaneelin valmistuksessa on käytetty korkeaa tarkkuusteknologiaa, joka tarjoaa tarkat kuvan yksityiskohdat. Toisinaan ruudussa voi näkyä muutama ei-aktiivinen piste kiinteästi punaisena, vihreänä, sinisenä tai mustana. Huomaa, ettei tämä vaikuta LCD-paneelin suorituskykyyn. Virheilmoitus tulee näkyviin Noudata ilmoituksen myös AV1/AV2 ulostulo Asetusvalikko ei ole virhetoiminto.

10 Powered by TCPDF ( Ongelma Toimenpiteet Kaoottinen kuva, kohinaa Valitse Kuvavalikossa P-NR (kohinan poistamiseksi). (s. 20) Tarkista, onko lähellä sähkölaitteita (auto, moottoripyörä, loistelamppu). Kuvaa ei voi näyttää Onko Väri tai Kontrasti asetettu Kuvavalikossa minimiin? (s. 20) Tarkista Värijärjestelmä. (s. 25) Kuvaruutu Ääni HDMI Muuta Epäselvä tai vääristynyt kuva (ei ääntä tai alhainen äänenvoimakkuus) Nollaa kanavat. (s. 23) Epätavallinen kuva näkyy Sammuta TV päävirtakytkimellä ja käynnistä se sitten uudelleen. Ei ääntä Onko ääni mykistetty? (s. Ääni-valikossa MPX-asetukseksi Mono. (s. Äänivalikon HDMI1-liitäntä-asetus. (s. 36) Sammuta TV ja laite ja käynnistä ne sitten uudelleen. Tarkista laitteen tulosignaali. (s. 41) Käytä laitetta, joka noudattaa standardia EIA/CEA-861/861B. TV siirtyy valmiustilaan Ajastintoiminto on aktivoitu. TV siirtyy "Valmiustilaan" noin 30 minuutin kuluttua analogisen lähetyksen päättymisestä. kysymyksiä jne. Kaukosäädin ei toimi Onko paristot asennettu oikein? (s. 6) Onko TV käynnistetty? 43 Lisenssi Tavaramerkkien tiedot VGA on International Business Machines Corporationin tavaramerkki. S-VGA on Video Electronics Standard Associationin rekisteröity tavaramerkki. Vaikka yrityksen tai tuotteen tavaramerkkejä ei olisi erikseen mainittu, nämä tavaramerkit on otettu täysin huomioon. HDMI, HDMI-logo, ja High-De nition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. HDAVI ControlTM on Matsushita Electric Industrial Co., Ltd:n tavaramerkki. 44 Tekniset tiedot TX-26LX80P Virtalähde Virrankulutus Keskimääräinen käyttö Valmiustila Kuvasuhde Ruudun näkyvä koko Kuvapisteiden määrä Kaiutin Ääni Aänilähtö Kuulokkeet PC-signaalit AC V, 50 Hz 92 W 1W 16:9 66 cm (kulmasta kulmaan) 575 mm (L) 323 mm (K) (1 366 (L) 768 (K)) mm 2, 8 : 20 W (10 W + 10 W), 10 % THD M3 (3,5 mm) ministereopistoke 1 VGA, WVGA, SVGA, XGA, WXGA Vaakapyyhkäisytaajuus 3148,5 khz Pystypyyhkäisytaajuus 60 Hz PAL B, G, H, I, SECAM B, G, SECAM L / L' VHF E2E12 VHF H1H2 (ITALIA) VHF AH (ITALIA) UHF E21E69 CATV (S01S05) CATV S1S10 (M1M10) CATV S11S20 (U1U10) CATV S21S41 (Hyperband) PAL D, K, SECAM D, K VHF R1R2 VHF R3R5 VHF R6R12 UHF E21E69 PAL 525/60 NTSC-nauhan toisto eräillä PAL-videonauhureilla (VCR) M. NTSC M. NTSC-videonauhureiden (VCR) toisto NTSC (vain AV-tulo) NTSC-videonauhureiden (VCR) toisto VHF/UHF Lämpötila Kosteus : 035 C : 2080 % RH (tiivistymätön) Näyttöpaneeli Vastaanottojärjestelmät/ kaistan nimi Antenni takana Käyttöolosuhteet AV1 (Scart-liitin) AV2 (Scart-liitin) VIDEO AV3 Liitännät S-VIDEO ÄÄNI LR COMPONENT VIDEO ÄÄNI LR HDMI1 / 2 Muut Lähtö Mitat (L K S) Massa PC ÄÄNI LR 21-nastainen liitin (ääni-/videotulo, ääni-/videolähtö, RGB-tulo, Q-Link) 21-nastainen liitin (ääni-/videotulo, ääni-/videolähtö, RGB-tulo, S-Video-tulo, Q-Link) RCA PIN -tyyppi 1 Mini-DIN 4-nastainen RCA PIN -tyyppi 2 Y PB, PR RCA PIN -tyyppi 2 TYPE A -liittimet HIGH-DENSITY D-SUB 15PIN RCA PIN -tyyppi 2 1,0 V[p-p] (75 :) Y:1,0 V[p-p] (75 :) C:0,286 V[p-p] (75 :) 0,5 V[rms] Tekniset tiedot Usein kysyttyjä Lisenssi kysymyksiä jne. 1,0 V[p-p] (sisältäen synkronoinnin) ±0,35 V[p-p] 0,5 V[rms] R,G,B/0,7 V[p-p] (75 :) HD, VD/TTL Level 2,05,0 V[p-p] (korkea impedanssi) 0,5 V[rms] (korkea impedanssi) Tämä TV tukee HDAVI Control 3 -toimintoa. 700 mm 489 mm 205 mm (TV-jalustan kanssa) 700 mm 452 mm 110 mm (vain TV) 12,5 k netto (TVjalustan kanssa) 10,0 k netto (vain TV) Huomaa Pidätämme oikeuden teknisiin muutoksiin ilman eri ilmoitusta. Ilmoitetut mitat ja paino ovat likimääräisiä. Tämä laite on alla lueteltujen EMC-standardien mukainen. EN55013, EN , EN , EN55020, EN55022, EN Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen. Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC mukaisesti. Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa. Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä. Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus. Yrityksille Euroopan unionissa Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta. [Tietoja hävittämisestä Euroopan unionin ulkopuolella] Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä. Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä): Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa.
