1 Käyttöohjeet Plasmatelevision Mallinro TH-37PX80E TH-42PX80E Sisältö Lue nämä Turvaohjeita 2 (Varoitus) Huomautukset 3 Kunnossapito 3 Pikaopas Tarvikkeet / lisävarusteet 4 Säädinten tunnistus 6 Perusliitäntä 8 Automaattiset asetukset 10 Valikkotoimintojen käyttö 12 Lue nämä ohjeet ennen vastaanottimen käyttämistä ja säilytä ne myöhempää tarvetta varten. Tässä oppaassa olevia kuvia on käytetty vain kuvitustarkoituksessa. Katso Eurooppa-takuusta tietoja, jos joudut pyytämään apua paikalliselta Panasonic-jälleenmyyjältä. Tarkempia ohjeita on CD-ROM-levyllä olevissa Käyttöohjeissa. CD-ROM-levyllä olevien Käyttöohjeiden tarkasteluun tarvitaan tietokone, jossa on CD-ROM-asema ja johon on asennettu Adobe Reader (versiota 7.0 tai uudempaa suositellaan). Käyttöjärjestelmän tai tietokoneen asetusten mukaan Käyttöohjeet eivät ehkä käynnisty automaattisesti. Tällöin voit tarkastella ohjeita avaamalla PDF-tiedoston manuaalisesti kohdasta \MANUAL\PDF. Suomi

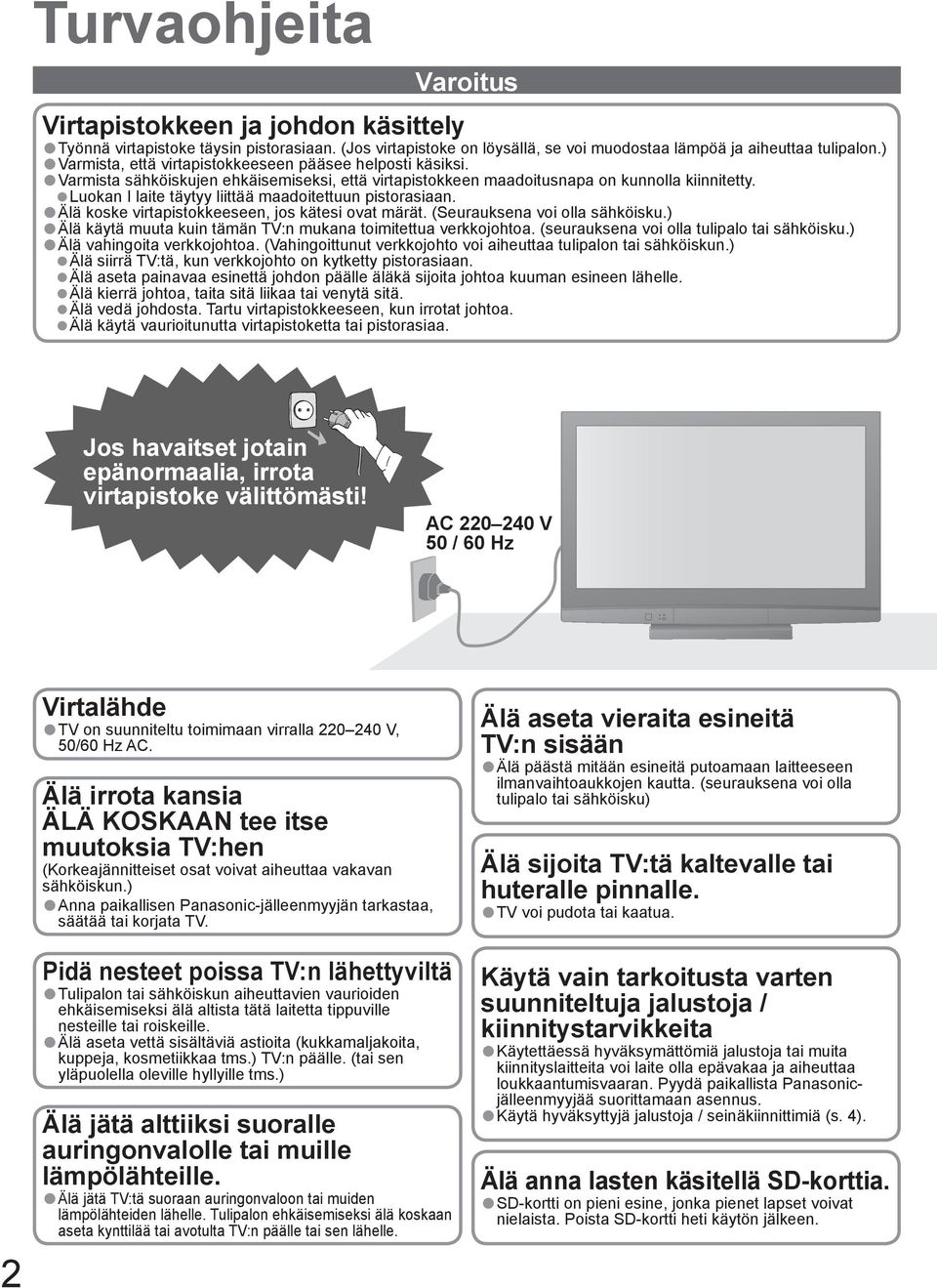

2 Turvaohjeita Varoitus Virtapistokkeen ja johdon käsittely Varmista, että virtapistokkeeseen pääsee helposti käsiksi. Luokan I laite täytyy liittää maadoitettuun pistorasiaan. Työnnä virtapistoke täysin pistorasiaan. (Jos virtapistoke on löysällä, se voi muodostaa lämpöä ja aiheuttaa tulipalon.) Varmista sähköiskujen ehkäisemiseksi, että virtapistokkeen maadoitusnapa on kunnolla kiinnitetty. Älä koske virtapistokkeeseen, jos kätesi ovat märät. (Seurauksena voi olla sähköisku.) Älä käytä muuta kuin tämän TV:n mukana toimitettua verkkojohtoa. (seurauksena voi olla tulipalo tai sähköisku.) Älä vahingoita verkkojohtoa. (Vahingoittunut verkkojohto voi aiheuttaa tulipalon tai sähköiskun.) Älä siirrä TV:tä, kun verkkojohto on kytketty pistorasiaan. Älä aseta painavaa esinettä johdon päälle äläkä sijoita johtoa kuuman esineen lähelle. Älä kierrä johtoa, taita sitä liikaa tai venytä sitä. Älä vedä johdosta. Tartu virtapistokkeeseen, kun irrotat johtoa. Älä käytä vaurioitunutta virtapistoketta tai pistorasiaa. Jos havaitset jotain epänormaalia, irrota virtapistoke välittömästi! AC V 50 / 60 Hz 2 Virtalähde TV on suunniteltu toimimaan virralla V, 50/60 Hz AC. Älä irrota kansia ÄLÄ KOSKAAN tee itse muutoksia TV:hen (Korkeajännitteiset osat voivat aiheuttaa vakavan sähköiskun.) Anna paikallisen Panasonic-jälleenmyyjän tarkastaa, säätää tai korjata TV. Pidä nesteet poissa TV:n lähettyviltä Tulipalon tai sähköiskun aiheuttavien vaurioiden ehkäisemiseksi älä altista tätä laitetta tippuville nesteille tai roiskeille. Älä aseta vettä sisältäviä astioita (kukkamaljakoita, kuppeja, kosmetiikkaa tms.) TV:n päälle. (tai sen yläpuolella oleville hyllyille tms.) Älä jätä alttiiksi suoralle auringonvalolle tai muille lämpölähteille. Älä jätä TV:tä suoraan auringonvaloon tai muiden lämpölähteiden lähelle. Tulipalon ehkäisemiseksi älä koskaan aseta kynttilää tai avotulta TV:n päälle tai sen lähelle. Älä aseta vieraita esineitä TV:n sisään Älä päästä mitään esineitä putoamaan laitteeseen ilmanvaihtoaukkojen kautta. (seurauksena voi olla tulipalo tai sähköisku) Älä sijoita TV:tä kaltevalle tai huteralle pinnalle. TV voi pudota tai kaatua. Käytettäessä hyväksymättömiä jalustoja tai muita kiinnityslaitteita voi laite olla epävakaa ja aiheuttaa loukkaantumisvaaran. Pyydä paikallista Panasonic- Käytä vain tarkoitusta varten suunniteltuja jalustoja / kiinnitystarvikkeita jälleenmyyjää suorittamaan asennus. Käytä hyväksyttyjä jalustoja / seinäkiinnittimiä (s. 4). Älä anna lasten käsitellä SD-korttia. SD-kortti on pieni esine, jonka pienet lapset voivat nielaista. Poista SD-kortti heti käytön jälkeen.

3 Varoitus Kun puhdistat TV:tä, irrota virtapistoke pistorasiasta Jännitteisen TV:n puhdistaminen voi aiheuttaa sähköiskun. Kytke TV irti verkkovirrasta, jos sitä ei tulla käyttämään pitempään aikaan. TV kuluttaa virtaa myös sammutettuna, jos virtapistoke on kytketty jännitteiseen pistorasiaan. Kuljeta vain pystyasennossa Jos TV:tä kuljetetaan niin, että sen näyttöpaneeli osoittaa ylös- tai alaspäin, seurauksena voi olla sisäisten piirien vahingoittuminen. Jätä TV:n ympärille riittävästi tilaa ilmanvaihtoa varten Vähimmäisetäisyys 10 (cm) Jos käytät jalustaa, jätä tilaa TV:n pohjan ja lattian pinnan väliin. Jos käytät seinäripustuskiinnikettä, noudata sen ohjeita. Älä tuki takana olevia tuuletusaukkoja Ilmanvaihtoaukkojen peittäminen verhoilla, sanomalehdillä, pöytäliinalla jne. voi aiheuttaa ylikuumenemisen, tulipalon tai sähköiskun. Älä säädä äänenvoimakkuutta liian suureksi kuulokkeita käyttäessäsi. Siitä voisi seurata kuulon korjaamattomia vahinkoja Kunnossapito Huomautukset Älä näytä muuttumatonta kuvaa pitkiä aikoja Se aiheuttaa kuvan palamisen kiinni plasmanäyttöön (jäännöskuva). Tätä ei katsota viaksi, eikä takuu kata sitä. Tyypillisiä muuttumattomia kuvia Kanavan numero ja muut logot 4:3-tilassa näytettävä kuva Videopeli Tietokoneen näyttö Jäännöskuvien ehkäisemiseksi kontrastia pienennetään automaattisesti muutaman minuutin jälkeen, jos mitään signaalia ei lähetetä tai mitään toimenpiteitä ei tehdä. Automaattinen valmiustilatoiminto Jos signaalia ei vastaanoteta eikä mitään toimintoa suoriteta analogisessa TV-tilassa 30 minuutin aikana, TV siirtyy automaattisesti valmiustilaan. Pidä TV kaukana tällaisista laitteista Elektroniset laitteet Älä koskaan aseta videolaitteita TV:n lähettyville (sähkömagneettiset häiriöt voivat vääristää kuvaa / ääntä). Infrapuna-anturilla varustetut laitteet Myös tämä TV lähettää infrapunasäteitä (tämä voi vaikuttaa muiden laitteiden toimintaan). Irrota ensin virtapistoke pistorasiasta. Näyttöpaneeli Säännöllinen hoito: Pyyhi lika pois ulkopinnalta pehmeällä liinalla. Voimakas likaantuminen: Pyyhi pinta puhtaaksi pehmeällä liinalla, jota on kostutettu puhtaalla vedellä tai laimennetulla neutraalilla pesuaineella (1 osa pesuainetta, 100 osaa vettä). Pyyhi sitten pinta kuivaksi käyttäen pehmeää, kuivaa liinaa. Huomio Näyttöpaneelin pinta on erikoiskäsitelty, ja se voi vahingoittua helposti. Älä taputa tai naarmuta pintaa kynnellä tai muulla kovalla esineellä. Suojele pintaa hyönteismyrkyiltä, liuottimilta, tinneriltä ja muilta haihtuvilta aineilta (ne voivat heikentää pinnan laatua). Kotelo, Jalusta Säännöllinen hoito: Pyyhi pinta puhtaaksi pehmeällä kuivalla liinalla. Voimakas likaantuminen: Kostuta pehmeä liina puhtaalla vedellä tai vedellä, jossa on pieni määrä neutraalia pesuainetta. Väännä sitten liina kuivaksi ja puhdista pinta sillä. Pyyhi lopuksi pinta puhtaaksi kuivalla liinalla. Huomio Älä päästä pesuainetta TV:n pinnoille. (TV:n sisään päässyt neste voi johtaa tuotteen rikkoutumiseen.) Suojele pintoja hyönteismyrkyiltä, liuottimilta, tinneriltä ja muilta haihtuvilta aineilta (ne voivat heikentää pintaa irrottamalla maalin). Estä kotelon ja jalustan pitkäaikainen kosketus kumi- tai PVC-materiaaliin. Virtapistoke Puhdista virtapistoke säännöllisesti kuivalla liinalla. (Kosteus ja pöly voivat aiheuttaa tulipalon tai sähköiskun.) Huomautukset Turvaohjeita / Kunnossapito 3

4 TV Tarvikkeet / lisävarusteet Vakiovarusteet Kaukosäädin N2QAYB Tarkista, että kuvan varusteet ja tarvikkeet ovat mukana Kaukosäätimen Nippuside (2) Verkkojohto paristot (2) s. 6 s. 9 R6 (UM3) Käyttöohjeet Eurooppa-takuu Puhdistusliina Jalusta (ST-42R4-WG) TBLX0053 s. 5 Tämä tuote sisältää mahdollisesti vaarallisia osia (kuten muovipusseja), joita pienet lapset voivat niellä tai vetää henkeensä. Pidä nämä osat poissa pienten lasten ulottuvilta. Valinnaisvarusteet Seinäkiinnitysteline (kulma) (pystysuora) TY-WK42PR3W TY-WK42PV3W TY-WK42PR4W TY-WK42PV4W Huomio Laitteen suorituskyvyn ja turvallisuuden säilyttämiseksi seinäkiinnitystelineiden kiinnitys on ehdottomasti annettava jälleenmyyjän tai valtuutetun asentajan tehtäväksi. Lue huolellisesti jalustan mukana tulleet ohjeet ja ryhdy tarvittaviin toimiin, jotta TV ei pääse kaatumaan. Käsittele TV:tä varovasti asennuksen aikana, sillä tuote voi vaurioitua, jos siihen kohdistuu iskuja tai muita voimia. 1 Vedä auki Kaukosäätimen paristojen asennus 2 Sulje Koukku Huolehdi oikeasta napaisuudesta (+ ja ) Huomio Väärä asennus voi aiheuttaa paristovuodon ja korroosiota, mistä seuraa kaukosäätimen vaurioituminen. Älä käytä vanhoja ja uusia paristoja sekaisin. Älä käytä eri paristotyyppejä sekaisin (kuten alkali- ja mangaaniparistoja). Älä käytä ladattavia (Ni-Cd) paristoja. Älä polta tai särje paristoja. Älä aseta paristoja alttiiksi liialliselle kuumuudelle kuten auringonpaisteelle, avotulelle tai vastaavalle. 4

5 Varoitus Kokoonpanoruuvi (4) (hopea) Jalustan kiinnitys Älä pura tai muuta jalustaa. Muuten yksikkö voi kaatua ja vahingoittua sekä aiheuttaa vammoja. Huomio Älä käytä mitään muuta televisiota tai näyttöä. Muuten yksikkö voi kaatua ja vahingoittua sekä aiheuttaa vammoja. Älä käytä jalustaa, jos se on vääntynyt tai fyysisesti vaurioitunut. Jos fyysisesti vaurioitunutta jalustaa käytetään, siitä voi aiheutua vammoja. Ota välittömästi yhteys lähimpään Panasonic-jälleenmyyjään. Huolehdi asennuksen aikana siitä, että kaikki ruuvit kiristetään tiukasti. Jos asennuksen aikana ei huolehdita siitä, että ruuvit kiristetään kunnolla, jalusta ei välttämättä ole riittävän vahva tukemaan TV:tä, joka voi kaatua ja vaurioitua sekä aiheuttaa vammoja. Varmista, että TV ei pääse kaatumaan. Jos televisioon kohdistuu isku tai lapset kiipeävät jalustalle, johon TV on asennettu, TV voi kaatua ja aiheuttaa vammoja. Television asennukseen ja siirtämiseen tarvitaan kaksi tai useampia henkilöitä. Jos kahta tai useampaa henkilöä ei ole paikalla, TV voi pudota ja aiheuttaa vammoja. Kokoonpanoruuvi (4) (musta) Tolppa (2) Jalusta L R M5 18 M5 25 Jalustan kokoonpano Työnnä kahden nippusiteen tapit jalustaan. Varmista, että ruuvit on kiristetty tiukasti. Kokoonpanoruuvien pakottaminen väärään suuntaan rikkoo kierteet. L- tai R-merkki on leimattu tolpan pohjaan. TV:n kiinnitys Kiinnitä tukevasti kokoonpanoruuveilla. Varmista, että ruuvit on kiristetty tiukasti. Tee työ vaakasuoralla ja tasaisella pinnalla. R D B A L Etupuoli Tarvikkeet / lisävarusteet Näkymä pohjasta Nuolimerkki Reikä jalustan asennusta varten D 5

6 PULL Tarvikkeet / lisävarusteet TV:n takaosa Nippusiteen käyttö Älä niputa RF-kaapelia ja verkkojohtoa yhteen (kuva voi vääristyä). Kiinnitä kaapelit nippusiteillä tarpeen mukaan. Valinnaisvarusteita käytettäessä noudata varusteen asennusoppaan ohjeita kaapelien kiinnityksessä. Kiinnitä nippuside reikä Irrotus TV:stä: Asenna nippuside reikään Öysääminen: säpit Asenna nippuside reikään Paina kumpaakin sivusäppiä koukut Aseta kärki koukkuihin nuppi Paina nuppia Säädinten tunnistus TV Toiminnon valinta Äänenvoimakkuus / Kontrasti / Kirkkaus / Väri / Terävyys / Sävy (NTSC-tila) / Basso / Diskantti / Tasapaino / Automaattinen viritys AV3 Avaa luukku nostamalla Vaihtaa tulotilan Kuulokepistoke AV3-liittimet SD-korttipaikka Suurentaa tai pienentää ohjelmapaikkaa yhdellä. Kun toiminto on jo näkyvissä, suurenna tai pienennä valittua toimintoa painamalla. Valmiustilassa kytkee TV:n päälle. Päävirtakytkin Kytke päälle, kun haluat käynnistää TV:n tai kytke TV valmiustilaan kaukosäätimellä Tallennuksen merkkivalo Direct TV -tallennuksen valmiustila: oranssi C.A.T.S. (Contrast Automatic Tracking System kontrastin automaattinen seurantajärjestelmä) Tunnistaa kirkkauden kuvan laadun säätöä varten Kuva-valikon Eco-tilassa (s. 14) Kaukosäätimen signaalin vastaanotin Virran merkkivalo Valmiustila: punainen Päällä: vihreä Kaukosäädintä käytettäessä osoittaa, että TV on vastaanottanut komennon. 6

7 Säädinten tunnistus Kaukosäädin Valmiustila päälle / pois -kytkin Kytkee TV:n päälle tai pois päältä valmiustilaan Kuvasuhde Vaihtaa kuvasuhteen kuvasuhteen valintaluettelosta Voit myös painella tätä painiketta, kunnes haluttu kuvasuhde saavutetaan VIERA Link-valikko Paina, kun haluat käyttää VIERA Link -valikkoa suoraan Opas Näyttää ohjelmaoppaan tai kanavaluettelon OK Vahvistaa valinnat ja vaihtoehdot Paina ohjelmapaikan valitsemisen jälkeen, kun haluat vaihtaa ohjelman nopeasti Päävalikko Paina, kun haluat avata VIERA Link-, Kuva-, Ääni- ja Asetukset-valikoita Teksti-tv Vaihtaa teksti-tv-tilaan Tekstitys Näyttää tekstityksen Numeropainikkee Vaihtaa kanavan ja teksti-tv-sivuja Valmiustilassa kytkee TV:n päälle Ohjelman tiedot Näyttää kanavan tiedot Kanava ylös / alas Valitsee kanavia järjestyksessä Panasonicin videonauhuri- / DVD-laitteiden toimintoja INPUT OPTION SD CARD EXIT RETURN Tulotilan valinta TV - vaihtaa DVB- (digitaalinen lähetys) ja analogisen tilan välillä AV - vaihtaa tulovalintaluettelon AV-tulotilaan SD-kortti Vaihtaa SD-kortin katselutilaan Asetusvalikk Helppo katselu- ja ääniasetusvaihtoehtojen asetus Sulje Palauttaa normaaliin katselunäyttöön Kohdistinpainikkeet Valintojen ja säätöjen tekemistä varten Palaa Palaa edelliseen valikkoon Värilliset painikkeet Käytetään eri toimintojen valintaan, navigointiin ja käyttöön Pito Pysäytä / vapauta kuva Pidättää nykyisen teksti-tv-sivun (teksti-tv-tila) Hakemisto Palaa teksti-tv:n hakemistosivulle (teksti-tv-tila) Äänen mykistys Kytkee äänen mykistyksen päälle tai pois päältä Äänenvoimakkuus ylös / alas DIRECT TV-tallennus Tallentaa ohjelman välittömästi DVD-tallentimella / videonauhurilla, jossa on Q-Link- tai VIERA Link -liitäntä Säädinten tunnistus Tarvikkeet / lisävarusteet Normalisoi Palauttaa kuva- ja ääniasetusten oletusarvot MULTI WINDOW N DIRECT TV REC Surround Kytkee Surround-äänen päälle tai pois 7

8 Perusliitäntä Kuvan ulkoisia laitteita ja kaapeleita ei toimiteta tämän TV:n mukana. Varmista, että yksikkö on kytketty irti pistorasiasta ennen johtojen kiinnittämistä tai irrottamista. Kun irrotat verkkojohtoa, muista aina irrottaa ensin virtapistoke pistorasiasta. Esimerkki 1 Antennin liittäminen Vain TV TV:n takaosa Antenni Esimerkki 2 DVD-tallentimen / videonauhurin liittäminen TV, DVD-tallennin tai videonauhuri TV:n takaosa Antenni AC V 50 / 60 Hz AC V 50 / 60 Hz Verkkojohto (sisältyy toimitukseen) Verkkojohto (sisältyy toimitukseen) RF-kaapeli HDMI 1 HDMI 2 AV1 RGB VIDEO AV2 RGB VIDEO S VIDEO PC HDMI 1 HDMI 2 AV1 RGB VIDEO AV2 RGB VIDEO S VIDEO PC HDMI 3 COMPONENT HDMI 3 COMPONENT AUDIO AUDIO OUT IN Y AUDIO AUDIO OUT IN Y L L PB L L PB R R PR R R PR SCART-kaapeli (täysin kytketty) RF OUT DVD-tallennin tai videonauhuri RF IN RFkaapeli RFkaapeli 8 Huomaa Liitä Q-Linkiä tukeva DVD-tallennin / videonauhuri AV1 / 2-liittimeen. HDMI-yhteensopiva laite voidaan liittää HDMI-liittimiin (HDMI1 / HDMI2 / HDMI3) käyttämällä HDMI-kaapelia. Lue myös laitteiston käyttöopas.

9 Esimerkki 3 DVD-tallentimen / videonauhurin ja kotipäätteen liittäminen TV, DVD-tallennin / videonauhuri ja kotipääte TV:n takaosa Antenni Paina, kunnes molemmat sivukielekkeet napsahtavat kielekkeet Irrotus TV:stä: Paina kumpaakin sivusäppiä AC V 50 / 60 Hz säpit Verkkojohto (sisältyy toimitukseen) HDMI 1 HDMI 3 HDMI 2 COMPONENT AUDIO AUDIO OUT IN Y AV1 RGB VIDEO AV2 RGB VIDEO S VIDEO PC RF-kaapeli Perusliitäntä L L PB R R PR SCART-kaapeli (täysin kytketty) RF OUT Täysin kytketty HDMI-yhteensopiva kaapeli DVD-tallennin tai videonauhuri SCART-kaapeli (täysin kytketty) RF IN RF-kaapeli RF OUT RF IN RF-kaapeli Kotipääte RF IN RF-kaapeli 9

10 Automaattiset asetukset Etsi ja tallenna TV-kanavat automaattisesti. Näitä vaiheita ei tarvita, jos paikallinen jälleenmyyjä on tehnyt asetukset. INPUT 1 2 Valitse Kytke TV pistorasiaan ja käynnistä TV (Näyttö tulee näkyviin muutaman sekunnin kuluttua) Menüsprache Deutsch English Français Italiano Español Português Nederlands Dansk Svenska Norsk Suomi Türkçe Еλληνικά Polski čeština Magyar Slovenčina Български Românǎ Srpski Hrvatski Slovenščina Latviešu eesti keel Lietuvių Nyt voit käynnistää TV:n tai sammuttaa sen valmiustilaan kaukosäätimellä. (Virran merkkivalo: Päällä) kieli valitse tallenna OPTION SD CARD EXIT RETURN 3 Valitse 4 Käynnistä maa Maa valitse Saksa Itävalta Ranska Italia Espanja Portugali Sveitsi Malta Andorra Automaattinen viritys - Digitaalinen ja Analoginen Digitaalinen haku 5 69 Analoginen haku Kesto noin 6 minuuttia. Kanava Palvelun Tyyppi nimi Laatu 62 CBBC Channel Maksuttomat BBC Radio Wales Maksuttomat E4 Maksuttomat Cartoon Nwk Maksuttomat Analoginen - 33 BBC1 Analoginen - Maksuttomat: 4 Maksulliset: - Radio: - Tiedot: - Analoginen: 2 Etsii Poistu Takaisin Tanska Ruotsi Norja Suomi Luxemburg Belgia Alankomaat Turkki Kreikka Puola Tšekki Unkari Slovakia Itä-Eurooppa Valitun maan mukaan täytyy ehkä valita myös alue. Automaattiset asetukset Automaattinen viritys -toiminto etsii TV-kanavat ja tallentaa ne. Lajiteltu ohjelmien järjestys riippuu TV-signaalista, lähetysjärjestelmästä ja vastaanotto-olosuhteista. Lähettää esiasetetut tiedot Odota! 0% 100% Kaukosäädin ei käytettävissä Jos Q-Link-, VIERA Link- tai vastaavaa tekniikkaa käyttävä tallennin on liitetty, ohjelma-, kielija maa / alue-asetukset ladataan automaattisesti tallentimeen. TV 5 Valitse kuva-asetus Valitse näyttöympäristö. Koti Myymälä valitse Myymälä ja Koti vastaavat asetuksia Dynaaminen ja Normaali Kuva-valikon Katseluasetukset (s. 14) aseta Automaattiset asetukset -toiminto on suoritettu, ja TV on katseluvalmis. 10

11 Monia tämän TV:n ominaisuuksia voidaan käyttää kuvaruutunäytön valikon kautta. Kaukosäätimen käyttö MENU Avaa päävalikko Siirrä kohdistinta / valitse valikko Siirrä kohdistinta / säädä tasoja / valitse vaihtoehtojen joukosta Avaa valikko / tallenna asetukset, kun säädöt on tehty tai vaihtoehdot valittu Kuvaruutunäyttöjen käyttö RETURN EXIT Palaa edelliseen valikkoon Poistu valikkojärjestelmästä ja palaa normaaliin katseluruutuun NÄYTÖN OHJE -opasruutu (esimerkki: Äänivalikko) Äänivalikko 1/2 Äänitila Musiikki Basso Diskantti Balanssi Kuulokevoimakkuus Surround Kanava-voim. Kaiutt. etäisyys seinästä Yli 30 cm MPX Stereo Valitse Poistu Vaihto Takaisin Näytön käyttöopas auttaa sinua. Automaattiset asetukset Huomaa Jos viritys epäonnistui Automaattinen viritys (s. 15) Jos lataus epäonnistui Lataus (s. 15) Kaikkien asetusten alustus Tehdasasetukset (s. 15) Jos viime kerralla sammutit TV:n valmiustilasta, TV palaa valmiustilaan, kun se käynnistetään päävirtakytkimellä. 11

12 Valikkotoimintojen käyttö Eri valikoiden avulla voit tehdä kuvan, äänen ja muiden toimintojen asetukset. INPUT OPTION SD CARD 1 Näytä valikko MENU Näyttää toiminnot, jotka voidaan asettaa (vaihtelee tulosignaalin mukaan) EXIT 2 Valitse valikko VIERA Link Päävalikko avaa Kuva RETURN Ääni Asetukset valitse (esimerkki: Kuvavalikko) 3 Valitse kohde Kuvavalikko 1/2 Katseluasetukset Kontrasti Kirkkaus Väri Terävyys Sävy Väritasapaino Värinhallinta P-NR Dynaaminen Lämmin valitse MULTI WINDOW N DIRECT TV REC 4 Säädä tai valitse Kuvavalikko Katseluasetukset Kontrasti Kirkkaus Väri Terävyys Sävy Väritasapaino Värinhallinta P-NR (esimerkki: Kuvavalikko) Dynaaminen Lämmin 1/2 (esimerkki: Kuvavalikko) vaihda tallenna tai avaa (eräiden toimintojen vaatima) 12 TV:seen palaaminen milloin tahansa EXIT Edelliseen ruutuun palaaminen RETURN Valikkosivujen vaihtaminen ylös alas Valitse vaihtoehdoista Väritasapaino Terävyys Viritysvalikko Vaihtoehtojen määrä ja sijainnit Normaali Vaihdettu Säädä liukupalkilla Siirretty Siirry seuraavaan ruutuun Näyttää seuraavan ruudun Anna merkit vapaassa syöttövalikossa Voit syöttää vapaasti nimiä tai numeroita eräille kohteille. Vapaa syöttö Nimi A B C D E F G H I J K L M N U V W X Y Z a b c d e f g h i j k l m n u v w x y z ( ) + -. * _ O P Q R S T 7 8 9! : # o p q r s t Aseta merkit valitse Asetusten nollaus Vain kuva-asetusten nollaus Palauta oletukset Kuvavalikossa (s. 14) Vain ääniasetusten nollaus Palauta oletukset Äänivalikossa (s. 14) Kuva- ja ääniasetusten nollaus yhdessä N Myös äänenvoimakkuus ja ( kuvasuhde nollataan ) Kaikkien asetusten alustus Tehdasasetukset Asetukset-valikossa (s. 15) aseta Tallenna RETURN

13 Yleiskuvaus Päävalikko VIERA Link VIERA Link-valikko Pause Live TV Kuva Ääni Direct TV Rec VIERA Link ohjaus Kaiutinvalinta Käynnistä Tallennin Kotiteatteri (s. 14) Käytetyn laitteen valikko Asetukset Kuvavalikko 1/2 Katseluasetukset Kontrasti Kirkkaus Väri Terävyys Sävy Väritasapaino Värinhallinta Dynaaminen Lämmin P-NR Kuvavalikko 2/2 3D-COMB Palauta oletukset Aseta (s. 14) Äänivalikko 1/2 Äänitila Musiikki Basso Diskantti Balanssi Kuulokevoimakkuus Surround Kanava-voim. Kaiutt. etäisyys seinästä Yli 30 cm MPX Stereo Äänivalikko HDMI1-liitäntä Palauta oletukset Asetusvalikko AV-värijärjestelmä DVB-profiilin muokk. Listaus DVB-palveluista Listaus anal. palveluista Automaattinen Aseta Automaattinen Link-asetukset Lapsilukko Viritysvalikko GUIDE Plus+ asetukset Ajastin Kieli Teksti-TV Asetusvalikko TOP 2/2 (s. 14) 1/3 2/3 Link-asetukset VIERA Link Q-Link AV2 ulostulo Virta pois-linkki Virta päälle-linkki Lataus Päällä AV2 TV Aseta Aseta (s. 15) Valikkotoimintojen käyttö Teksti-tv merkit Tehdasasetukset Common Interface Järjest. päivitys Virransäästö Sivupaneeli Kuvan yliskannaus Syötä nimi Palkkinäyt aikakatk. Länsi Päällä 3 sekuntia Viritysvalikko Automaattinen viritys DVB manuaalinen viritys Analoginen man. viritys Lisää uusi DVB-palvelu Uusi palvelu-viesti DVB-signaalin tila Päällä (s. 15) Asetusvalikko Aikavyöhyke Muuta taajuus Ohjelmistolisenssi Järjestelmätiedot Vain käytettävissä olevia kohteita voidaan valita. 3/3 Automaattinen Access 100Hz (s. 15) Kieli Näytön kieli Valittu ääni 1 Valittu ääni 2 Valittu tekstitys 1 Valittu tekstitys 2 Valittu teksti-tv Englanti Englanti Englanti Englanti Englanti (s. 15) 13

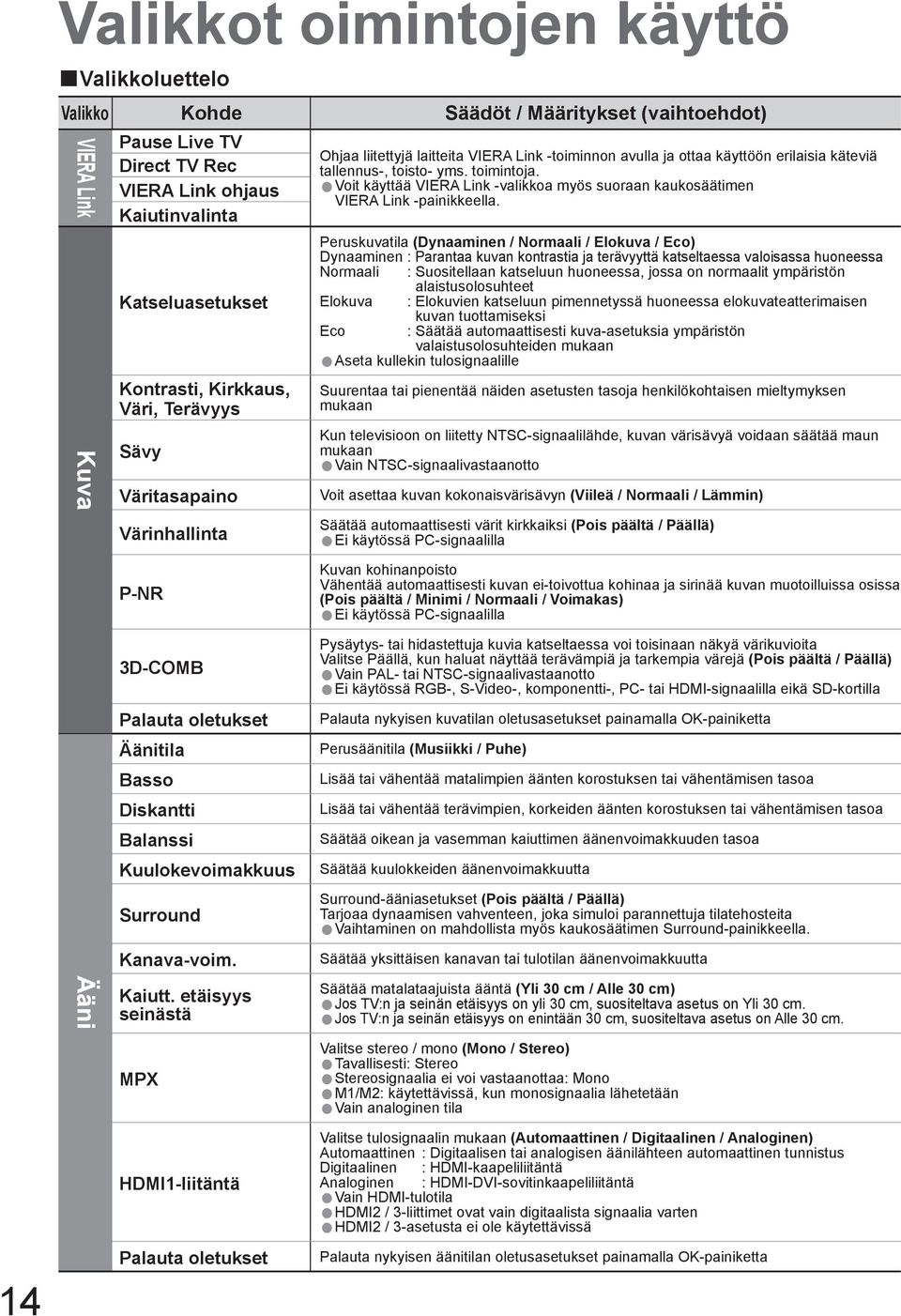

14 14 Valikkot oimintojen käyttö Valikkoluettelo Valikko Kohde Säädöt / Määritykset (vaihtoehdot) VIERA Link Kuva Ääni Pause Live TV Direct TV Rec VIERA Link ohjaus Kaiutinvalinta Katseluasetukset Kontrasti, Kirkkaus, Väri, Terävyys Sävy Väritasapaino Värinhallinta P-NR 3D-COMB Palauta oletukset Äänitila Basso Diskantti Balanssi Kuulokevoimakkuus Surround Kanava-voim. Kaiutt. etäisyys seinästä MPX HDMI1-liitäntä Palauta oletukset Ohjaa liitettyjä laitteita VIERA Link -toiminnon avulla ja ottaa käyttöön erilaisia käteviä tallennus-, toisto- yms. toimintoja. Voit käyttää VIERA Link -valikkoa myös suoraan kaukosäätimen VIERA Link -painikkeella. Peruskuvatila (Dynaaminen / Normaali / Elokuva / Eco) Dynaaminen : Parantaa kuvan kontrastia ja terävyyttä katseltaessa valoisassa huoneessa Normaali : Suositellaan katseluun huoneessa, jossa on normaalit ympäristön alaistusolosuhteet Elokuva : Elokuvien katseluun pimennetyssä huoneessa elokuvateatterimaisen kuvan tuottamiseksi Eco : Säätää automaattisesti kuva-asetuksia ympäristön valaistusolosuhteiden mukaan Aseta kullekin tulosignaalille Suurentaa tai pienentää näiden asetusten tasoja henkilökohtaisen mieltymyksen mukaan Kun televisioon on liitetty NTSC-signaalilähde, kuvan värisävyä voidaan säätää maun mukaan Vain NTSC-signaalivastaanotto Voit asettaa kuvan kokonaisvärisävyn (Viileä / Normaali / Lämmin) Säätää automaattisesti värit kirkkaiksi ( / Päällä) Ei käytössä PC-signaalilla Kuvan kohinanpoisto Vähentää automaattisesti kuvan ei-toivottua kohinaa ja sirinää kuvan muotoilluissa osissa ( / Minimi / Normaali / Voimakas) Ei käytössä PC-signaalilla Pysäytys- tai hidastettuja kuvia katseltaessa voi toisinaan näkyä värikuvioita Valitse Päällä, kun haluat näyttää terävämpiä ja tarkempia värejä ( / Päällä) Vain PAL- tai NTSC-signaalivastaanotto Ei käytössä RGB-, S-Video-, komponentti-, PC- tai HDMI-signaalilla eikä SD-kortilla Palauta nykyisen kuvatilan oletusasetukset painamalla OK-painiketta Perusäänitila (Musiikki / Puhe) Lisää tai vähentää matalimpien äänten korostuksen tai vähentämisen tasoa Lisää tai vähentää terävimpien, korkeiden äänten korostuksen tai vähentämisen tasoa Säätää oikean ja vasemman kaiuttimen äänenvoimakkuuden tasoa Säätää kuulokkeiden äänenvoimakkuutta Surround-ääniasetukset ( / Päällä) Tarjoaa dynaamisen vahventeen, joka simuloi parannettuja tilatehosteita Vaihtaminen on mahdollista myös kaukosäätimen Surround-painikkeella. Säätää yksittäisen kanavan tai tulotilan äänenvoimakkuutta Säätää matalataajuista ääntä (Yli 30 cm / Alle 30 cm) Jos TV:n ja seinän etäisyys on yli 30 cm, suositeltava asetus on Yli 30 cm. Jos TV:n ja seinän etäisyys on enintään 30 cm, suositeltava asetus on Alle 30 cm. Valitse stereo / mono (Mono / Stereo) Tavallisesti: Stereo Stereosignaalia ei voi vastaanottaa: Mono M1/M2: käytettävissä, kun monosignaalia lähetetään Vain analoginen tila Valitse tulosignaalin mukaan (Automaattinen / Digitaalinen / Analoginen) Automaattinen : Digitaalisen tai analogisen äänilähteen automaattinen tunnistus Digitaalinen : HDMI-kaapeliliitäntä Analoginen : HDMI-DVI-sovitinkaapeliliitäntä Vain HDMI-tulotila HDMI2 / 3-liittimet ovat vain digitaalista signaalia varten HDMI2 / 3-asetusta ei ole käytettävissä Palauta nykyisen äänitilan oletusasetukset painamalla OK-painiketta

15 Valikkoluettelo Valikko Kohde Säädöt / Määritykset (vaihtoehdot) AV-värijärjestelmä Valitsee valinnaisen värijärjestelmän videosignaalien mukaan AV-tilassa (Automaattinen / PAL / SECAM / M.NTSC / NTSC) DVB-profiilin muokk. Luo luettelon suosikkiohjelmista Listaus DVB-palveluista Ohittaa ei-toivotut DVB-kanavat Listaus anal. palveluista Ohittaa ei-toivotut analogiset kanavat tai muokkaa analogisia kanavia VIERA Link Asetetaan VIERA Link -toimintojen käyttöä varten ( / Päällä) Valitsee, mitä AV-liitintä käytetään tiedonsiirtoon tämän TV:n ja yhteensopivan tallentimen kanssa (AV1 / AV2) Q-Link Valitse tallentimeen liitetty liitin, vaikka se ei olisi yhteensopiva Q-Link-toiminnon kanssa. Valitsee signaalin, joka lähetetään TV:stä Q-Linkiin (TV / AV1 / AV2 / AV3 / Monitor) AV1 / AV2 ulostulo Monitor: Ruudussa näkyvä kuva Komponentti-, PC- ja HDMI-signaaleja ei voi lähettää. Virta pois-linkki Ottaa Virta pois -linkin käyttöön (Ei / Aseta) Virta päälle-linkki Ottaa Virta päälle -linkin käyttöön (Ei / Aseta) Lataus Lataa kanava-, kieli-, maa- ja alueasetuksia Q-Link- tai VIERA Link -yhteensopivaan laitteeseen, joka on liitetty televisioon Lapsilukko Lukitsee kanavan / AV-tulon sen käytön estämiseksi. Automaattinen viritys Asettaa automaattisesti alueella vastaanotettavat kanavat DVB manuaalinen Asettaa DVB-kanavat manuaalisesti viritys Analoginen manuaalinen viritys Asettaa analogiset kanavat manuaalisesti Lisää uusi DVB-palvelu Lisää uusia DVB-palveluja Uusi palvelu-viesti Valitse, annetaanko ilmoitus, kun uusi DVB-palvelu löytyy DVB-signaalin tila Tarkistaa DVB-signaalin laadun Päivitä Päivittää GUIDE Plus+ -aika- ja -mainostiedot GUIDE Plus+ -järjestelmää varten Postinumero Asettaa postinumeron GUIDE Plus+ -järjestelmän käyttämistä varten Järjestelmätiedot Näyttää GUIDE Plus+ -järjestelmätiedot Ajastin Asettaa ajan, jolloin TV sammuu automaattisesti ( / 15 / 30 / 45 / 60 / 75 / 90 minuuttia) Näytön kieli Vaihtaa kuvaruutunäyttöjen kielen Valittu ääni 1 / 2 Valitsee DVB-moniäänen ensisijaisen kielen (lähetyksen mukaan) Valittu tekstitys 1 / 2 Valitsee DVB-tekstityksen ensisijaisen kielen (lähetyksen mukaan) Valittu teksti-tv Valitsee DVB-teksti-TV-palvelun ensisijaisen kielen (lähetyksen mukaan) Teksti-tv Teksti-tv:n näyttötila (TOP (FLOF) / Lista) Valitsee teksti-tv:n kielen (Länsi / Itä1 / Itä2) Länsi: englanti, ranska, saksa, kreikka, italia, espanja, ruotsi, turkki jne. Teksti-tv merkit Itä1: tšekki, englanti, viro, latvia, romania, venäjä, ukraina jne. Itä2: tšekki, unkari, latvia, puola, romania jne. Tehdasasetukset Nollaa kaikki asetukset, kun esimerkiksi muutetaan Common Interface Käytetään esimerkiksi maksu-tv:n katseluun Järjest. päivitys Lataa uuden ohjelmiston TV:seen Virransäästö Vähentää kuvan kirkkautta virrankulutuksen pienentämiseksi ( / Päällä) Suurentaa sivupaneelin kirkkautta ( / Matala / Normaali / Korkea) Sivupaneeli Suositeltu asetus on Korkea kuvan kiinnipalamisen ehkäisemiseksi. Määrittää kuvaruudun kuva-alan koon ( / Päällä) Päällä : Suurentaa kuvaa, jotta reunat eivät näy. : Näyttää kuvan alkuperäisen kokoisena. Valitse Päällä, jos kuvaruudun reunoissa näkyy kohinaa. Kuvan yliskannaus Tämä toiminto on käytettävissä, jos kuvasuhteeksi on valittu Auto (vain 16:9-signaali) tai 16:9. Tämä toiminto voidaan tallentaa erikseen muistiin SD- (normaali) ja HD-signaaleille (teräväpiirto). Syötä nimi Nimeää tai ohittaa kunkin tuloliittimen Määrittää, kuinka kauan tietopalkki näkyy ruudussa Palkkinäyt aikakatk. 0 (ei näyttöä) 10 s 1 sekunnin portain Aikavyöhyke Säätää aikatietoja Muuttaa paneelin kuvankäsittelyä (tulosignaalin mukaan) (50Hz / 100Hz) Muuta taajuus Valitse normaalisti 100Hz Ohjelmistolisenssi Näyttää ohjelmiston käyttöoikeustiedot Järjestelmätiedot Näyttää TV:n järjestelmätiedot Näkyviin tulee erilainen valikko, kun käytetään PC:tä tai SD-korttia. Vain käytettävissä olevia kohteita voidaan valita. Asetukset Link-asetukset Viritysvalikko GUIDE Plus+ asetukset Kieli Valikkotoimintojen käyttö 15

16 Tietoja sähkö- ja elektroniikkalaitteiden hävittämisestä (kotitaloudet) Yrityskäyttäjät Euroopan unionissa Jos haluat hävittää sähkö- ja elektroniikkalaitteita, kysy lisätietoja jälleenmyyjältä tai tavarantoimittajalta. Tietoja jätteiden käsittelystä Euroopan unionin ulkopuolella Tämä symboli on käytössä vain Euroopan unionissa. Jos haluat hävittää tämän tuotteen, tiedustele oikeaa hävitystapaa paikallisilta viranomaisilta tai jälleenmyyjältä. Virtalähde Virrankulutus TH-37PX80E AC V, 50 / 60 Hz Keskimääräinen käyttö 235 W 255 W Valmiustila 0,7 W (ilman monitorilähtötallennusta) 20 W (monitorilähtötallennuksen kanssa) Tämä laite on alla lueteltujen EMC-standardien mukainen. EN55013, EN , EN , EN55020, EN55022, EN TH-42PX80E Huomautus DVB-toiminnoista Kaikki DVB-toiminnot (digi-tv) toimivat maanpäällisten DVB-T-lähetysten (MPEG2) vastaanottoalueilla. Kysy paikalliselta Panasonic-jälleenmyyjältä lisätietoja peittoalueista. DVB-toiminnot eivät ole käytettävissä kaikissa maissa. Kaikki toiminnot eivät ole käytettävissä kaikissa maissa. Tässä TV:ssä on DVB-määrityksen mukaiset ominaisuudet. Tulevien DVB-palveluiden toimivuutta ei kuitenkaan voida taata. Asiakkaan tiedot Tuotteen malli- ja sarjanumero löytyvät sen takapaneelista. Merkitse sarjanumero ylös alla olevaan tilaan ja säilytä tämä opas sekä kuitti pysyvänä ostotodistuksena, joka auttaa tunnistuksessa varkaus- tai katoamistapauksessa ja takuuhuoltoa tarvittaessa. Mallinumero Sarjanumero Matsushita Electric Industrial Co., Ltd. Web Site : Matsushita Electric Industrial Co., Ltd. All Rights Reserved. Painettu Tšekin tasavallassa
