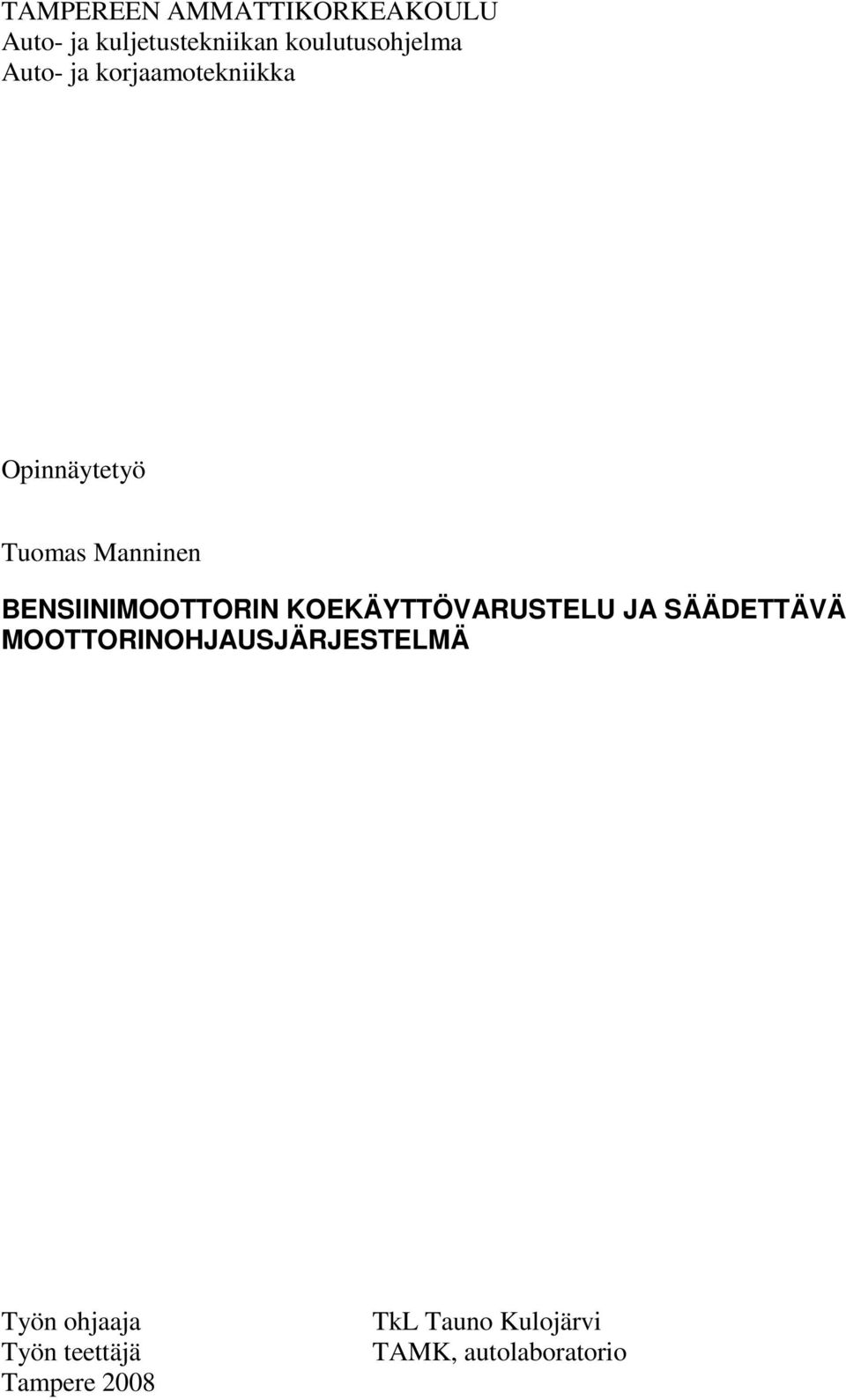

1 TAMPEREEN AMMATTIKORKEAKOULU Auto- ja kuljetustekniikan koulutusohjelma Auto- ja korjaamotekniikka Opinnäytetyö Tuomas Manninen BENSIINIMOOTTORIN KOEKÄYTTÖVARUSTELU JA SÄÄDETTÄVÄ MOOTTORINOHJAUSJÄRJESTELMÄ Työn ohjaaja Työn teettäjä Tampere 2008 TkL Tauno Kulojärvi TAMK, autolaboratorio

2 TAMPEREEN AMMATTIKORKEAKOULU Auto- ja kuljetustekniikan koulutusohjelma Auto- ja korjaamotekniikka Manninen, Tuomas Bensiinimoottorin koekäyttövarustelu ja säädettävä moottorinohjausjärjestelmä Tutkintotyö 41 sivua + 58 liitesivua Työnvalvoja TkL Tauno Kulojärvi Työn teettäjä TAMK autolaboratorio Huhtikuu 2008 Hakusanat Moottorinohjausjärjestelmä, dynamometri, koekäyttö TIIVISTELMÄ Tampereen ammattikorkeakoulun autolaboratoriossa ei ole ollut minkäänlaista mahdollisuutta koko 2000-luvulla tutkia tai mitata moottoreiden toimintaa kuormittamalla niitä. Tämä opinnäytetyö oli osa projektia, jossa ammattikorkeakoulun vanha pyörrevirtadynamometri otettiin uudelleen käyttöön. Opinnäytetyössä varusteltiin Hondan 1.6-litrainen bensiinimoottori dynamometrikäyttöä varten. Varusteluun kuuluivat muun muassa pakoputkiston, ilmansuodatusjärjestelmän ja polttoainejärjestelmän asennus. Lisäksi asennettiin tarvittavat sähköjärjestelmät. Opinnäytetyössä asennettiin myös säädettävä Tatech-moottorinohjausjärjestelmä Hondan alkuperäisen moottorinohjausjärjestelmän tilalle. Lisäksi valmistettiin uusi johtosarja Tatechin ja moottorin välille. Moottorinohjausjärjestelmän asennusvaiheissa selvitettiin samalla järjestelmässä käytettyjen antureiden toimintaa. Dynamometrin avulla tehtävät mittaukset avaavat paljon uusia opetusmahdollisuuksia ajoneuvotekniikan maailmassa. Tulevat autotekniikan opiskelijat Tampereen ammattikorkeakoulussa hyötyvät varmasti dynamometrin käytöstä.

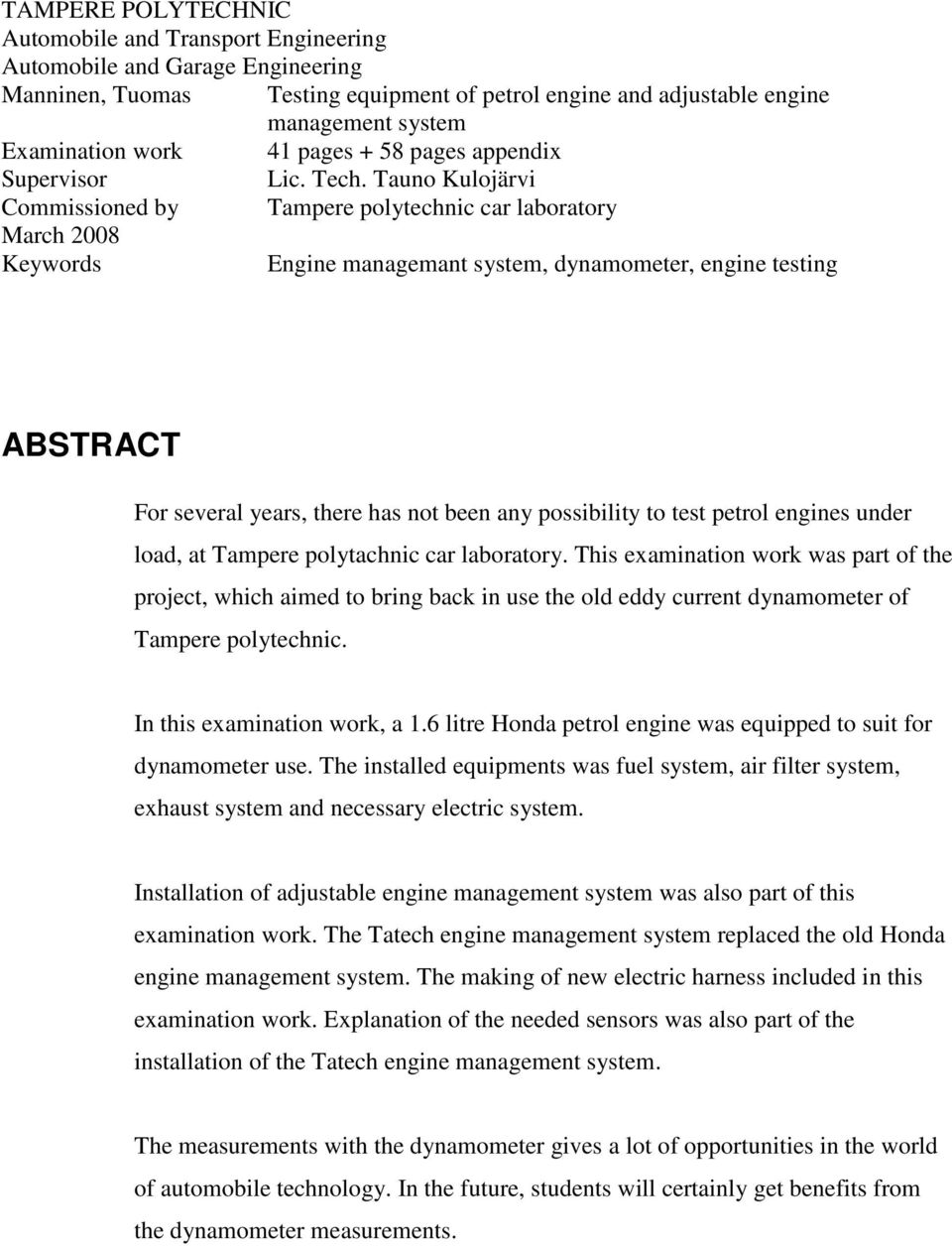

3 TAMPERE POLYTECHNIC Automobile and Transport Engineering Automobile and Garage Engineering Manninen, Tuomas Testing equipment of petrol engine and adjustable engine management system Examination work 41 pages + 58 pages appendix Supervisor Lic. Tech. Tauno Kulojärvi Commissioned by Tampere polytechnic car laboratory March 2008 Keywords Engine managemant system, dynamometer, engine testing ABSTRACT For several years, there has not been any possibility to test petrol engines under load, at Tampere polytachnic car laboratory. This examination work was part of the project, which aimed to bring back in use the old eddy current dynamometer of Tampere polytechnic. In this examination work, a 1.6 litre Honda petrol engine was equipped to suit for dynamometer use. The installed equipments was fuel system, air filter system, exhaust system and necessary electric system. Installation of adjustable engine management system was also part of this examination work. The Tatech engine management system replaced the old Honda engine management system. The making of new electric harness included in this examination work. Explanation of the needed sensors was also part of the installation of the Tatech engine management system. The measurements with the dynamometer gives a lot of opportunities in the world of automobile technology. In the future, students will certainly get benefits from the dynamometer measurements.

4 ALKUSANAT Opinnäytetyö on tehty Tampereen ammattikorkeakoulun autolaboratoriolle, joka tarjosi opinnäytetyöaihetta osana dynamometrin uudelleen käyttöönottoa. Projektia lähti työstämään 3 henkilöä, joilla kaikilla oli oma vastuualueensa. Tavoitteena kaikilla oli saada dynamometri käyttökuntoon toukokuun 2008 loppuun mennessä. Kiinnostus jälkiasennettavia moottorinohjausjärjestelmiä kohtaan johti lopulta siihen, että tämä opinnäytetyö rajautui juuri tähän aiheeseen. Lisäksi opinnäytetyöhön otettiin osaksi moottorin varustelu koekäyttökuntoon. Tampereen ammattikorkeakoulun henkilökunnasta projektissa olivat mukana valvojana TkL Tauno Kulojärvi sekä projektiryhmässä lisäksi TkT Jarmo Lilja ja laboratorioinsinööri Jari Seppälä. Heitä kaikkia haluan kiittää mahdollisuudesta osallistua dynamometriprojektiin. Erityiskiitoksen ansaitsee Softatech Oy:n henkilökunta ja erityisesti Marko Reponen. Hänen asiantuntevalla avustuksella Tatech-moottorinohjausjärjestelmän asennus onnistui ongelmitta. Tampereella 16. huhtikuuta 2008 Tuomas Manninen

5 Tuomas Manninen OPINNÄYTETYÖ 5 (41) SISÄLLYSLUETTELO TIIVISTELMÄ ABSTRACT ALKUSANAT SISÄLLYSLUETTELO JOHDANTO TARVITTAVAT KOEKÄYTTÖVARUSTEET Polttoainejärjestelmä Ilmansuodatusjärjestelmä Pakoputkisto Sähkövarusteet Mittaristo ja varoitusvalot Jäähdytysjärjestelmä SÄÄDETTÄVÄ MOOTTORINOHJAUSJÄRJESTELMÄ Tatech 5 PRO Tarvittavat anturit ja toimilaitteet Pyörimisnopeus- ja asentoanturit Jäähdytysnesteen lämpötila-anturi Imuilman lämpötila-anturi Imusarjan paineanturi Kaasuläpän asentoanturi Joutokäyntisäädin Laajakaistalambdasäätö Sytytysjärjestelmän komponentit Hukkakipinäpuola Kipinänvahvistinyksikkö Johtosarja Tatech for WIN -säätöohjelma Säätöohjelman ominaisuudet Polttoaineen suihkutusmäärän kartasto Sytytyksen ajoituksen kartasto YHTEENVETO JA PÄÄTELMÄT...38 LÄHDELUETTELO...41 LIITTEET...42

6 Tuomas Manninen OPINNÄYTETYÖ 6 (41) 1 JOHDANTO Moottoridynamometriä käytetään mittaamaan autosta irrallaan olevan moottorin tehoa ja vääntömomenttia. Lähes kaikki autovalmistajat käyttävät dynamometrejä tuotekehitys- ja testaustarkoituksiin. Moottoridynamometrejä käytetään myös moottorin-ohjausjärjestelmien kehitykseen ja monissa kouluissa lisäksi opetustarkoituksiin. Tampereen ammattikorkeakoululla oleva pyörrevirtadynamometri on ollut koko 2000-luvun poissa käytöstä. Dynamomerin puute aiheuttaa suuren vajeen autolaboratorion laitteistoon. Autotekniikan opiskelijat eivät ole päässeet tutkimaan ja mittaamaan moottorin toimintaan kuormituksen alaisena. Opinnäytetyön tavoitteena on varustella bensiinikäyttöinen polttomoottori tarvittavilta osin, jotta sitä voidaan käyttää dynamometrimittauksissa. Edellä mainittuun varustukseen kuuluvat muun muassa ilmansuodatusjärjestelmä, polttoainejärjestelmä, pakoputkisto, jäähdytysjärjestelmä ja tarvittavat sähkölaitteet. Opinnäytetyön toisena tavoitteena on asentaa säädettävä Tatechmoottorinohjausjärjestelmä ja valmistaa sille uusi johtosarja. Moottorinohjausjärjestelmän asennuksen ohella tarkastellaan moottorissa käytettävien antureiden toimintaa. Dynamometri-projektista tehtiin samaan aikaan kaksi muutakin opinnäytetyötä. Siksi tässä työssä ei perehdytä dynamometrin toimintaan, ohjaukseen eikä rakennusvaiheisiin. Myös jäähdytysjärjestelmän ja moottorinohjausjärjestelmän säätöohjelman käsittely on jätetty tarkoituksella suppeaksi.

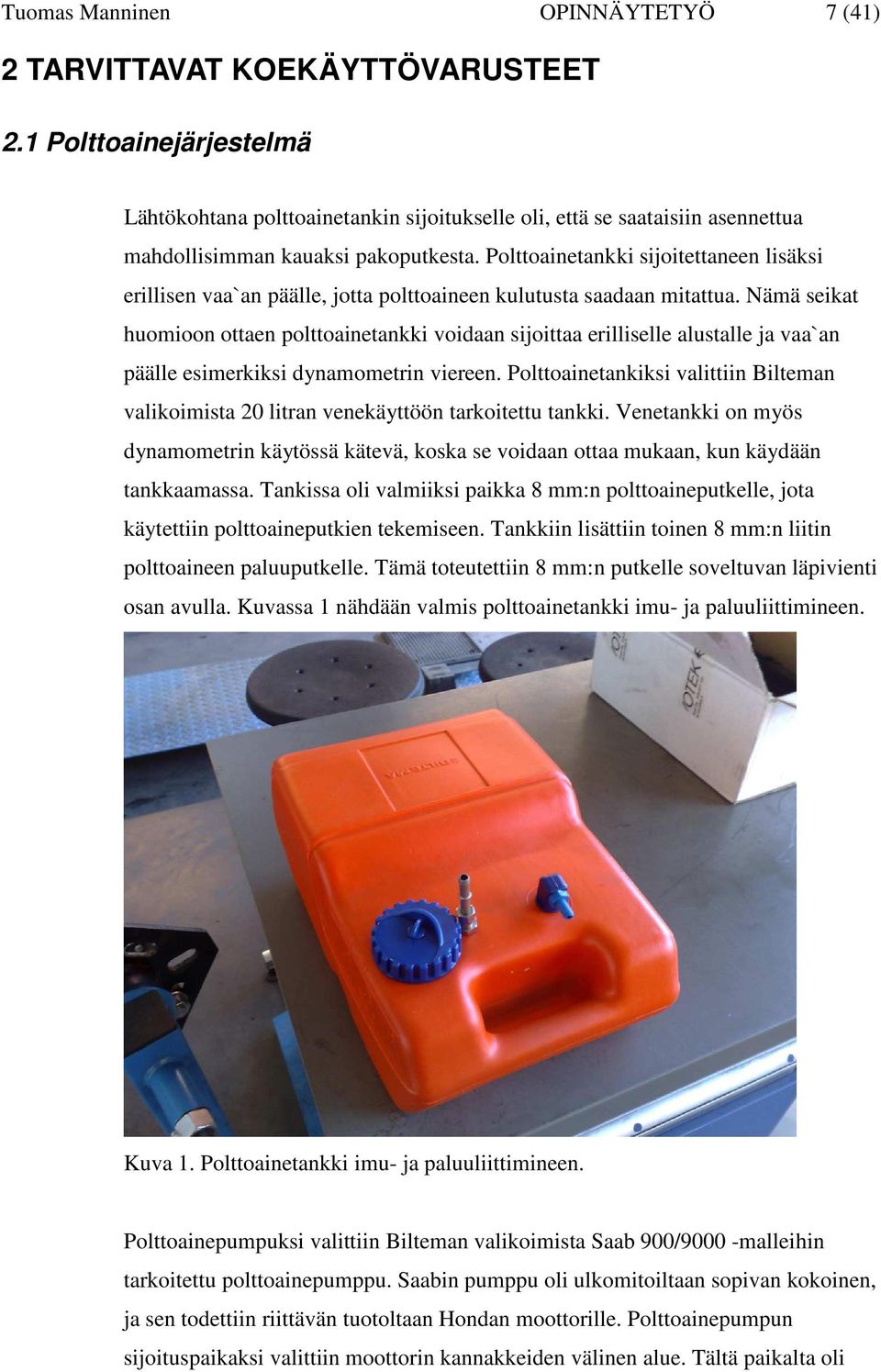

7 Tuomas Manninen OPINNÄYTETYÖ 7 (41) 2 TARVITTAVAT KOEKÄYTTÖVARUSTEET 2.1 Polttoainejärjestelmä Lähtökohtana polttoainetankin sijoitukselle oli, että se saataisiin asennettua mahdollisimman kauaksi pakoputkesta. Polttoainetankki sijoitettaneen lisäksi erillisen vaa`an päälle, jotta polttoaineen kulutusta saadaan mitattua. Nämä seikat huomioon ottaen polttoainetankki voidaan sijoittaa erilliselle alustalle ja vaa`an päälle esimerkiksi dynamometrin viereen. Polttoainetankiksi valittiin Bilteman valikoimista 20 litran venekäyttöön tarkoitettu tankki. Venetankki on myös dynamometrin käytössä kätevä, koska se voidaan ottaa mukaan, kun käydään tankkaamassa. Tankissa oli valmiiksi paikka 8 mm:n polttoaineputkelle, jota käytettiin polttoaineputkien tekemiseen. Tankkiin lisättiin toinen 8 mm:n liitin polttoaineen paluuputkelle. Tämä toteutettiin 8 mm:n putkelle soveltuvan läpivienti osan avulla. Kuvassa 1 nähdään valmis polttoainetankki imu- ja paluuliittimineen. Kuva 1. Polttoainetankki imu- ja paluuliittimineen. Polttoainepumpuksi valittiin Bilteman valikoimista Saab 900/9000 -malleihin tarkoitettu polttoainepumppu. Saabin pumppu oli ulkomitoiltaan sopivan kokoinen, ja sen todettiin riittävän tuotoltaan Hondan moottorille. Polttoainepumpun sijoituspaikaksi valittiin moottorin kannakkeiden välinen alue. Tältä paikalta oli

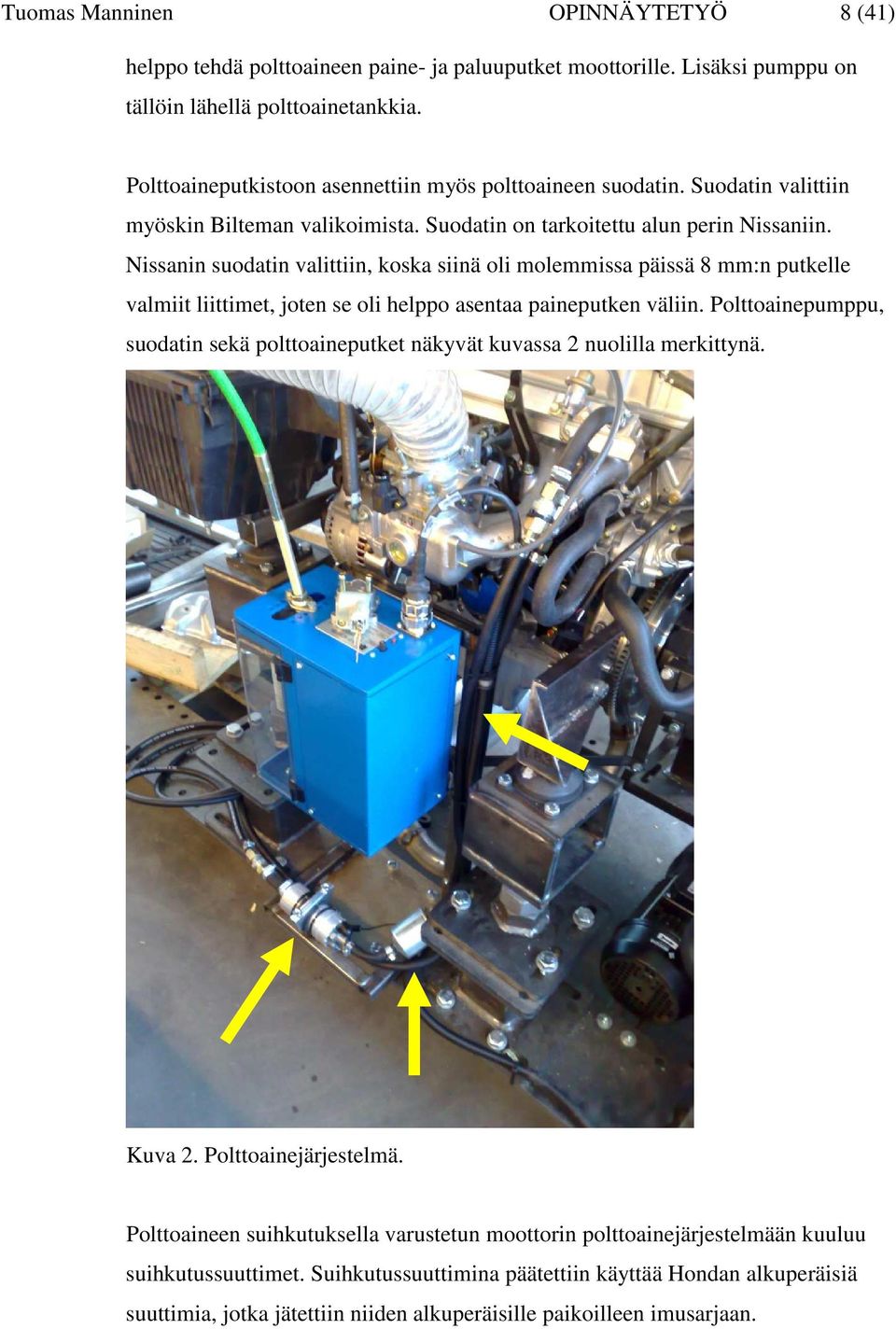

8 Tuomas Manninen OPINNÄYTETYÖ 8 (41) helppo tehdä polttoaineen paine- ja paluuputket moottorille. Lisäksi pumppu on tällöin lähellä polttoainetankkia. Polttoaineputkistoon asennettiin myös polttoaineen suodatin. Suodatin valittiin myöskin Bilteman valikoimista. Suodatin on tarkoitettu alun perin Nissaniin. Nissanin suodatin valittiin, koska siinä oli molemmissa päissä 8 mm:n putkelle valmiit liittimet, joten se oli helppo asentaa paineputken väliin. Polttoainepumppu, suodatin sekä polttoaineputket näkyvät kuvassa 2 nuolilla merkittynä. Kuva 2. Polttoainejärjestelmä. Polttoaineen suihkutuksella varustetun moottorin polttoainejärjestelmään kuuluu suihkutussuuttimet. Suihkutussuuttimina päätettiin käyttää Hondan alkuperäisiä suuttimia, jotka jätettiin niiden alkuperäisille paikoilleen imusarjaan.

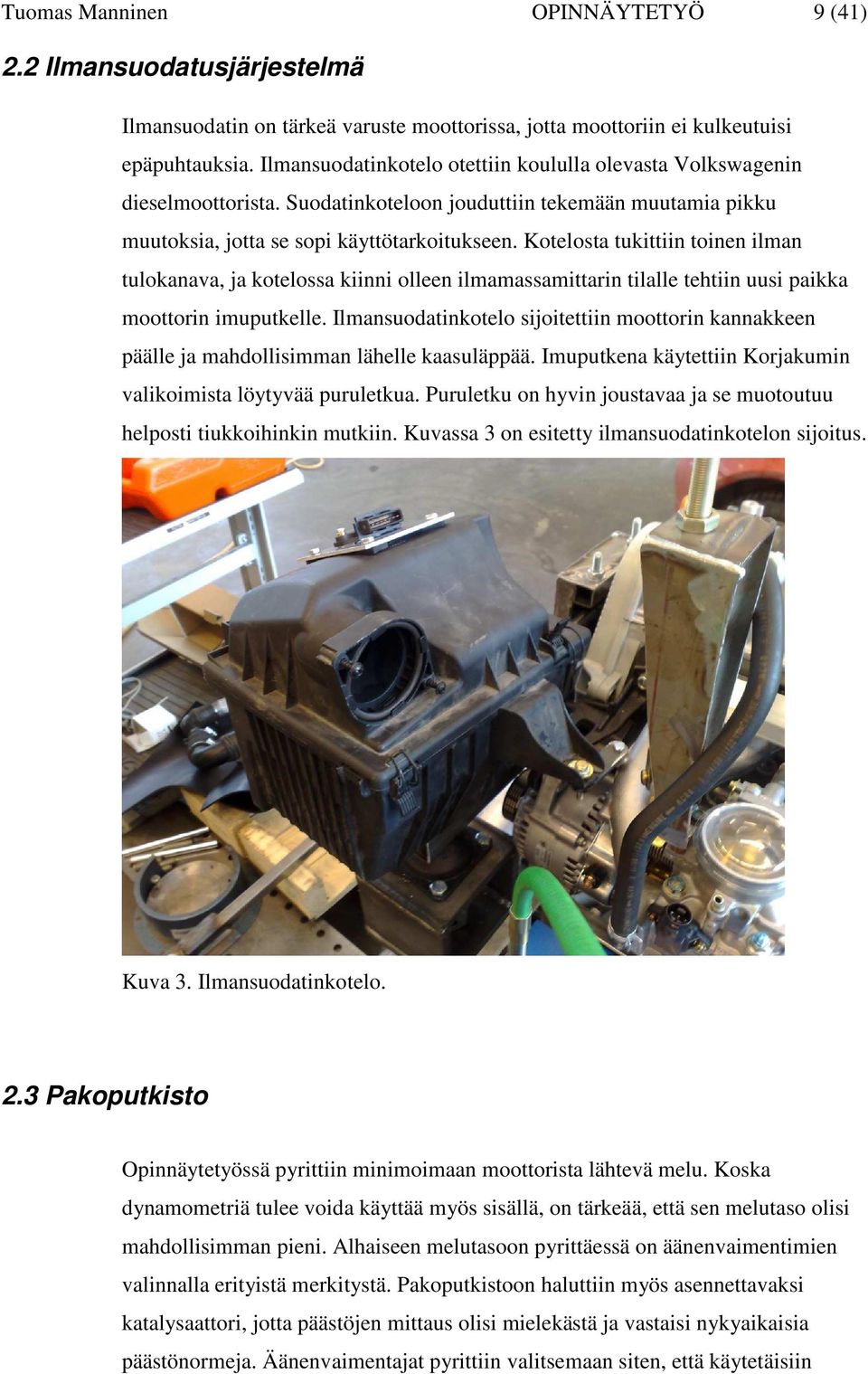

9 Tuomas Manninen OPINNÄYTETYÖ 9 (41) 2.2 Ilmansuodatusjärjestelmä Ilmansuodatin on tärkeä varuste moottorissa, jotta moottoriin ei kulkeutuisi epäpuhtauksia. Ilmansuodatinkotelo otettiin koululla olevasta Volkswagenin dieselmoottorista. Suodatinkoteloon jouduttiin tekemään muutamia pikku muutoksia, jotta se sopi käyttötarkoitukseen. Kotelosta tukittiin toinen ilman tulokanava, ja kotelossa kiinni olleen ilmamassamittarin tilalle tehtiin uusi paikka moottorin imuputkelle. Ilmansuodatinkotelo sijoitettiin moottorin kannakkeen päälle ja mahdollisimman lähelle kaasuläppää. Imuputkena käytettiin Korjakumin valikoimista löytyvää puruletkua. Puruletku on hyvin joustavaa ja se muotoutuu helposti tiukkoihinkin mutkiin. Kuvassa 3 on esitetty ilmansuodatinkotelon sijoitus. Kuva 3. Ilmansuodatinkotelo. 2.3 Pakoputkisto Opinnäytetyössä pyrittiin minimoimaan moottorista lähtevä melu. Koska dynamometriä tulee voida käyttää myös sisällä, on tärkeää, että sen melutaso olisi mahdollisimman pieni. Alhaiseen melutasoon pyrittäessä on äänenvaimentimien valinnalla erityistä merkitystä. Pakoputkistoon haluttiin myös asennettavaksi katalysaattori, jotta päästöjen mittaus olisi mielekästä ja vastaisi nykyaikaisia päästönormeja. Äänenvaimentajat pyrittiin valitsemaan siten, että käytetäisiin

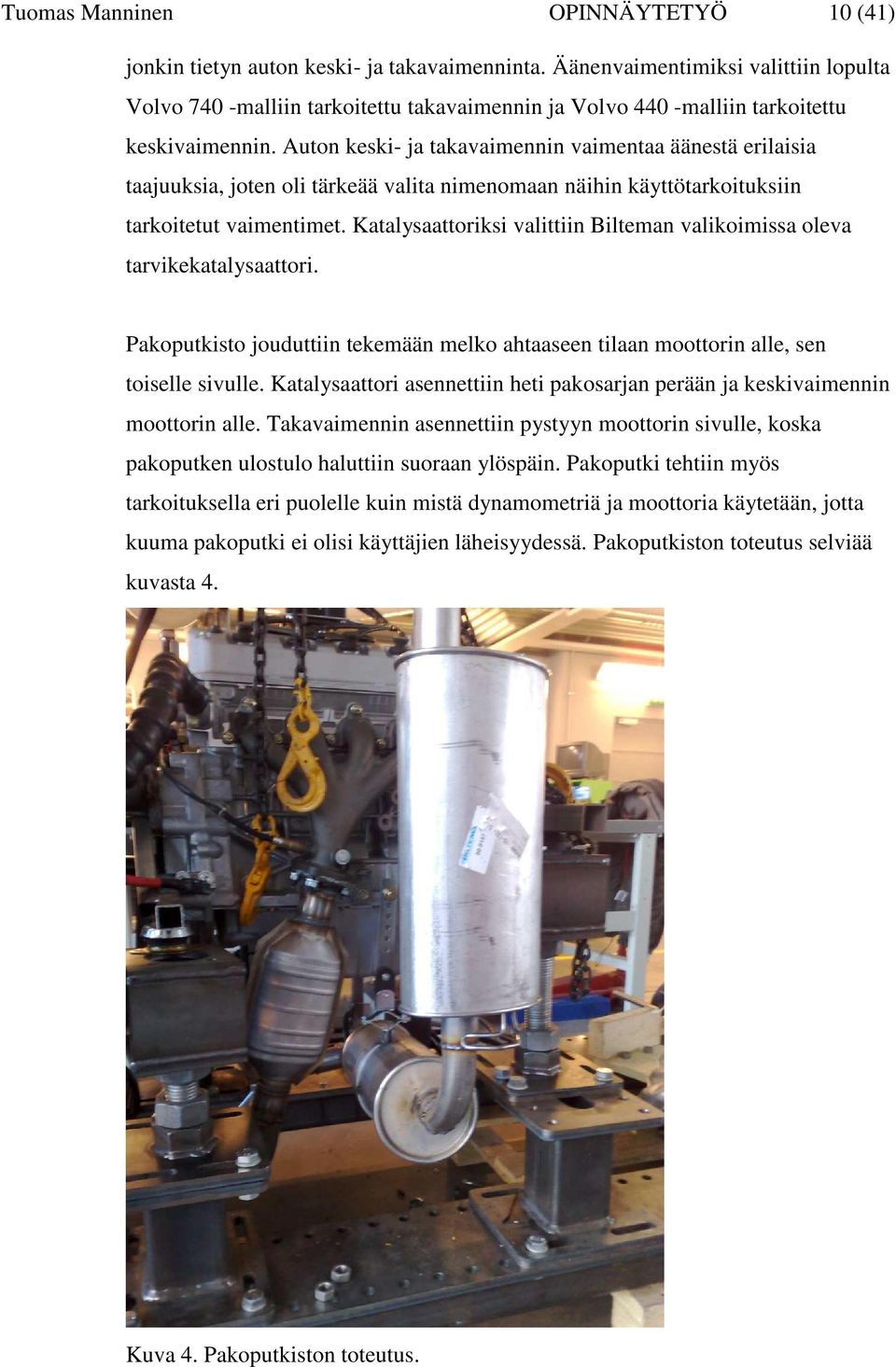

10 Tuomas Manninen OPINNÄYTETYÖ 10 (41) jonkin tietyn auton keski- ja takavaimenninta. Äänenvaimentimiksi valittiin lopulta Volvo 740 -malliin tarkoitettu takavaimennin ja Volvo 440 -malliin tarkoitettu keskivaimennin. Auton keski- ja takavaimennin vaimentaa äänestä erilaisia taajuuksia, joten oli tärkeää valita nimenomaan näihin käyttötarkoituksiin tarkoitetut vaimentimet. Katalysaattoriksi valittiin Bilteman valikoimissa oleva tarvikekatalysaattori. Pakoputkisto jouduttiin tekemään melko ahtaaseen tilaan moottorin alle, sen toiselle sivulle. Katalysaattori asennettiin heti pakosarjan perään ja keskivaimennin moottorin alle. Takavaimennin asennettiin pystyyn moottorin sivulle, koska pakoputken ulostulo haluttiin suoraan ylöspäin. Pakoputki tehtiin myös tarkoituksella eri puolelle kuin mistä dynamometriä ja moottoria käytetään, jotta kuuma pakoputki ei olisi käyttäjien läheisyydessä. Pakoputkiston toteutus selviää kuvasta 4. Kuva 4. Pakoputkiston toteutus.

11 Tuomas Manninen OPINNÄYTETYÖ 11 (41) 2.4 Sähkövarusteet Moottori tarvitsee luonnollisesti tiettyjä sähkövarusteita käydäkseen. Dynamometrikäytössä sähkövarustuksen määrä on huomattavasti pienempi kuin autokäytössä. Sähkövarustus dynamometrikäytössä käsittää vain moottorin käynnin kannalta tarpeelliset sähkölaitteet. Nämä sähkövarusteet ovat lähinnä vain sähköjohtoa, releitä ja sulakkeita. Releet ja sulakkeet pyrittiin sijoittamaan vierekkäin ja helposti saatavalle paikalle. Releet päätettiin sijoittaa näkyvälle paikalle heti dynamometrin ohjainlaitteen alapuolelle. Sulakkeet taas sijoitettiin lähelle akkua laitetelineen sivulle, jotta akulta sulakkeille menevät sähköjohdot olisivat mahdollisimman lyhyet. Akku sijoitettiin laitetelineen ja dynamometrin väliin. Kaikki sähköjärjestelmään liittyvät kytkennät selviävät liitteinä olevista kytkentäkaaviosta (liitteet 1, 2 ja 3). Kuvissa 5 ja 6 näkyy releiden ja sulakkeiden sijoitus sekä johdotukset. Kuvassa 5 näkyy myös akun sijoituspaikka. Kuva 5. Akun ja releiden sijoitus.

12 Tuomas Manninen OPINNÄYTETYÖ 12 (41) Kuva 6. Releiden johdotus. 2.5 Mittaristo ja varoitusvalot Mittareiksi ja varoitusvaloiksi pyrittiin ottamaan vain käytön kannalta tarpeellisimmat. Mittareiksi hankittiin moottorin vedenlämpö- ja kierroslukumittarit. Moottorin alhaisesta öljynpaineesta ja laturin lataamattomuudesta päädyttiin varoittamaan erillisillä varoitusvaloilla. Mittarit sijoitettiin mahdollisimman näkyvälle paikalle heti dynamometrin ohjainlaitteen alapuolelle. Varoitusvalot sijoitettiin mittareille tarkoitettuihin kiinnitystelineisiin, missä ne ovat myös hyvin näkyvällä paikalla. Kuvasta 7 nähdään mittareiden ja varoitusvalojen sijoitus.

13 Tuomas Manninen OPINNÄYTETYÖ 13 (41) Kuva 7. Mittareiden ja varoitusvalojen sijoitus 2.6 Jäähdytysjärjestelmä Moottorin jäähdytyksestä huolehtiminen on erityisen tärkeää, jotta vältytään moottorin ylikuumenemiselta. Autoissa moottorin jäähdytys on toteutettu ilmasta veteen -tyyppisellä jäähdyttimellä ja jäähdytyspuhaltimella. Autossa myös ajoviima auttaa jäähdyttämistä huomattavasti. Dynamometrikäytössä ja sisätiloissa ilmasta veteen -järjestelmä ei olisi kovin järkevä, koska se vaatisi suhteettoman ison jäähdytyspuhaltimen ajoviiman puutteen takia. Iso jäähdytyspuhallin taas olisi sisäkäytössä turhan äänekäs. Myös jäähdyttimeksi jouduttaisiin tällaisessa tapauksessa valitsemaan melko iso jäähdytin, joten se veisi tarpeettomasti tilaa. Näiden seikkojen vuoksi päädyttiin jäähdyttimeksi valitsemaan vedestä veteen -tyyppinen lämmönvaihdin. Tämäntyyppinen jäähdytin on todella pieni jäähdytystehoonsa nähden, joten se sopii dynamometrikäyttöön hyvin. Myös dynamometrille hankittiin samanlainen lämmönvaihdin. Vaihtimet päädyttiin asentamaan sarjaan. Jäähdytysvesi kiertää tällöin ensin dynamometrin vaihtimen kautta moottorin vaihtimelle ja sitä kautta kaivoon. Tähän päädyttiin, koska dynamometri tarvitsee paljon kylmempää jäähdytysvettä. Dynamometriltä tuleva kuumentunut vesi on vielä tarpeeksi kylmää jäähdyttääkseen kuumempana käyvää moottoria. Moottorin jäähdytysjärjestelmään lisättiin vielä pieni paisuntasäiliö tasaamaan lämpötilan muutoksista johtuvaa nesteen laajenemista. Koska

14 Tuomas Manninen OPINNÄYTETYÖ 14 (41) dynamometri projektista tehtiin kolme erillistä opinnäytetyötä, kuului jäähdytysjärjestelmä työnjaon puolesta kokonaisuudessaan toisen henkilön vastuualueelle. Siksi tässä opinnäytetyössä ei paneuduta jäähdytysjärjestelmään tämän paremmin. Lämmönvaihtimen sijoitus näkyy kuvassa 8 nuolella merkittynä. Kuva 8. Lämmönvaihtimen sijoitus. 3 SÄÄDETTÄVÄ MOOTTORINOHJAUSJÄRJESTELMÄ Säädettävä moottorinohjausjärjestelmä on samankaltainen kuin missä tahansa polttoaineensuihkutuksella varustetusta autosta on. Tavallinen moottorinohjausjärjestelmä ei ole tavallisen käyttäjän säädettäväksi tarkoitettu, vaan sen uudelleen säätämiseen tarvitaan erikoislaitteet. Autoissa olevat moottorinohjauslaitteet on säädetty jo tehtaalla valmiiksi, eikä niihin tarvitse auton eliniän aikana välttämättä koskea. Säädettävät järjestelmät on tarkoitettu lähinnä korvaamaan alkuperäinen moottorinohjauslaite, kun moottoria muutetaan tai viritetään. Viritystapauksissa hyödytään myös siitä, että säädettävää järjestelmää pystytään helposti säätelemään tarpeen vaatiessa. Opinnäytetyön moottorille päädyttiin hankkimaan säädettävä järjestelmä, koska alkuperäinen järjestelmä ei ollut enää tallessa. Toki olisi voitu hankkia alkuperäinen järjestelmä jostain, mutta siinäkin tapauksessa olisi tullut ongelmia muun muassa ajoneston ohittamisen kanssa. Ongelmia olisi tullut myös siitä, että alkuperäinen järjestelmä

15 Tuomas Manninen OPINNÄYTETYÖ 15 (41) johtosarjoineen on tarkoitettu autoon asennettavaksi ja se on tästä syystä melko erilainen verrattuna opinnäytetyössä asennettuun säädettävään järjestelmään. Dynamometri- ja opetuskäytössä pystytään hyödyntämään paljon enemmän säädettävän järjestelmän ominaisuuksia. Säädettävän järjestelmän arvoja on helppo muutella. Muutosten vaikutusta moottorin toimintaan ja käyttäytymiseen on paljon helpompi ja nopeampi kokeilla säädettävällä järjestelmällä. Alkuperäisen järjestelmän säätöjä olisi ollut lähes mahdotonta muutella koulun laboratoriossa. Alkuperäisen järjestelmän hylkäämistä puolsi myös se, että moottorin pakoputkisto ja ilmansuodatusjärjestelmä on erilainen kuin alun perin. Tämän takia alkuperäinen ohjausjärjestelmä ei olisi edes toiminut enää optimaalisesti. Lisäksi alkuperäistä johtosarjaa olisi jouduttu joka tapauksessa muokkaamaan melko paljon. Moottorinohjauslaitteen tarkoituksena on säätää polttoaineen suihkutus, sytytyksen ajoitus ja säätää joutokäyntikäynti moottorin kuormitustilanteen mukaiseksi. Moottorinohjainlaite saa säätämiseen tarvitsemansa tiedot antureilta. Säätöön tarvittavan anturit ovat tyypillisesti ilmamassa- tai ilmamäärämittari, kaasuläpän asentoanturi, imusarjan paineanturi, pyörimisnopeus- ja asentoanturi. Lisäksi tarvitaan imuilman ja jäähdytysnesteen lämpötila-anturit. Moottorinohjainlaite säätää polttoaineen suihkutusmäärän ja sytytysennakon antureilta saamiensa arvojen perusteella. Moottorinohjainlaite ohjaa esimerkiksi suutinta maadoituksen avulla. Mitä kauemmin ohjainlaite maadoittaa suutinta, sitä enemmän suutin suihkuttaa polttoainetta. Samalla tapaa moottorinohjainlaite säätää esimerkiksi joutokäyntisäädintä. /1/ Moottorinohjainlaitteeseen on tallennettu tieostot polttoaineen suihkutusmääristä ja sytytysennakoista. Näitä tiedostoja kutsutaan myös nimellä kartasto. Tiedon hakeminen suoraan tiedostosta nopeuttaa moottorinohjainlaitteen toimintaa ja reagointia. Jos valmiita tiedostoja ei olisi, moottorinohjainlaite joutuisi laskemaan polttoaineen suihkutusmäärän ja sytytysennakon reaaliajassa antureilta saamiensa arvojen mukaan. Moottorinohjainlaite säätää suihkutusmäärää ja sytytysennakkoa suurimmaksi osaksi pyörimisnopeuden ja kuormitusanturin arvojen perusteella. Tärkeimpänä kuormitusanturina moottorinohjainlaitteissa käytetään joko ilmamassamittaria tai imusarjan paineanturia. Pyörimisnopeustieto saadaan yleensä kampiakselin pyörimisnopeusanturilta. Kuormitusanturin lisäksi moottorin-

16 Tuomas Manninen OPINNÄYTETYÖ 16 (41) ohjausjärjestelmä tarvitsee monia muitakin antureita, jotta moottorin toiminta saadaan hyväksi kaikissa tilanteissa. Näiden muiden antureiden arvojen perusteella suihkutusmäärää ja sytytysennakkoa hienosäädetään tarkemmaksi. Hienosäätöön käytettäviä antureita ovat esimerkiksi jäähdytysnesteen lämpötilaanturi, imuilman lämpötila-anturi ja kaasuläpän asentoanturi. Näiden antureiden arvojen perusteella moottorin toiminta saadaan hyväksi erilaisissa tilanteissa, kuten käynnistyksessä, joutokäynnillä ja täyskuormituksella. Tässä opinnäytetyössä käytettyjen antureiden toimintaa esitellään tarkemmin myöhemmissä luvuissa. /1/ Vanhemmat moottorinohjausjärjestelmät olivat niin sanottuja yksittäissuihkutteisia. Esimerkiksi 4-sylinterisessä moottorissa kaikki suuttimet suihkuttavat yhtä aikaa. Suuttimet suihkuttavat kaksi kertaa jokaista moottorin kierrosta kohden. Puolet tarvittavasta polttoainemäärästä suihkutetaan imuventtiilin ollessa kiinni ja toinen puolisko imuventtiilin auetessa. Vanhaa yksittäissuihkutteista järjestelmään pystytään simuloimaan helposti säädettävällä moottorinohjausjärjestelmällä. /1;2/ Nykyään käytetään yksittäissuihkutteista järjestelmää, mutta lisäksi jokaista suutinta ohjataan yksilöllisesti. Tällaista järjestelmää kutsutaan sekventiaaliseksi. Sekventiaalinen suihkutus on taloudellisempi tapa annostella polttoainetta. Sekventiaalinen suihkutusjärjestelmä koostuu samoista komponenteista kuin perinteinen yksittäissuihkutteinenkin, mutta siinä on lisäksi anturi, joka tunnistaa työkierrossa olevan sylinterin. Työkierron tunnistuksen avulla pystytään suihkuttamaan polttoainetta vain sitä tarvitsevalle sylinterille. Tämä anturi sijaitsee yleisesti nokka-akselilla tai virranjakajassa. /1/ 3.1 Tatech 5 PRO Tässä työssä päädyttiin valitsemaan Tatech 5 PRO -moottorinohjausjärjestelmä. Tatechin kilpailijoita ovat esimerkiksi Hestec, Haltec, Motec, DTA, Autronic ja Mega Squirt. Mega Squirt olisi ollut huomattavasti halvempi, mutta se olisi jouduttu itse kokoamaan, ja sen toimintavarmuus olisi ollut heikompi. Muut kaupalliset ohjaimet ovat ominaisuuksiltaan hyvin samankaltaisia kuin Tatech. Tatechin valitsemista puolsi useampi eri seikka. Tatech on Suomessa kehitetty, ja sen päätoimipiste Softatech Oy sijaitsee Tampereella. Läheisen sijainnin ansiosta

17 Tuomas Manninen OPINNÄYTETYÖ 17 (41) tuotetuki on lähellä ja helposti saatavilla. Lisäksi Tatech-moottorinohjainlaitteista on ollut hyviä kokemuksia koulun muissakin projekteissa. Tatech-ohjainlaitteessa on todella monipuoliset ominaisuudet, joista saadaan hyötykäytettyä Hondan moottorissa vain pieni osa. Tatechissa on esimerkiksi hyvät ominaisuudet turboahdetun moottorin ohjaamiseen. Sillä saadaan ohjattua hukkaporttia ja vesiruiskutusta. Tatechissa on myös niin sanottu paukkusysteemi, joka tarkoittaa sitä, että turbomoottorin ahtopaine saadaan nousemaan sytytystä myöhäistämällä ja polttoaineen suihkutusta katkomalla. Paukkusysteemistä on hyötyä esimerkiksi kiihdytyskäytössä, koska järjestelmän avulla saadaan täydet ahtopaineet jo lähtöviivalla. Tatechilla pystytään ohjaamaan myös nykyaikaisia, säädettävällä nokka-akselinajoituksella ja -nostolla varustettuja moottoreita, kuten BMW-Vanosia ja Honda-VTECiä. Tatechilla pystytään ohjaamaan myös luistonestoa. Luistoneston ohjaus toteutetaan lisäämällä renkaiden pyörimisnopeusanturit tai käyttämällä auton alkuperäistä ABS-anturointia. Kuvassa 9 nähdään Tatech-moottorinohjainlaite. /4/ Kuva 9. Tatech-moottorinohjainlaite. Tatech-moottorinohjausjärjestelmä on helposti liitettävissä lähes mihin tahansa moottoriin. Monesti pystytään käyttämään myös moottorin alkuperäistä anturointia hyväksi. Moottorin pyörimisnopeusantureiksi käyvät myös induktiiviset anturit, joita monet moottorivalmistajat käyttävät moottoreissaan. Induktiivisia antureita

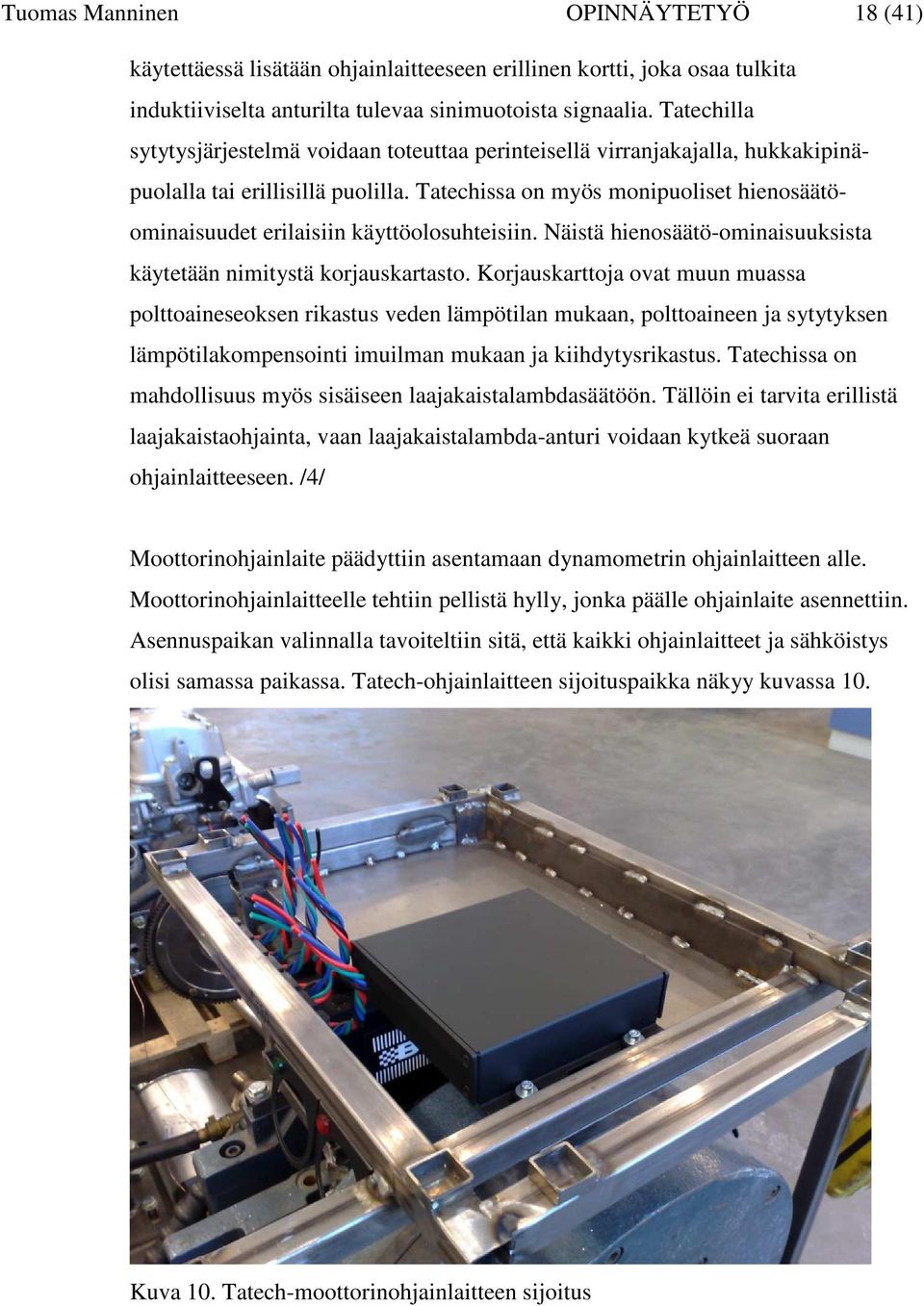

18 Tuomas Manninen OPINNÄYTETYÖ 18 (41) käytettäessä lisätään ohjainlaitteeseen erillinen kortti, joka osaa tulkita induktiiviselta anturilta tulevaa sinimuotoista signaalia. Tatechilla sytytysjärjestelmä voidaan toteuttaa perinteisellä virranjakajalla, hukkakipinäpuolalla tai erillisillä puolilla. Tatechissa on myös monipuoliset hienosäätöominaisuudet erilaisiin käyttöolosuhteisiin. Näistä hienosäätö-ominaisuuksista käytetään nimitystä korjauskartasto. Korjauskarttoja ovat muun muassa polttoaineseoksen rikastus veden lämpötilan mukaan, polttoaineen ja sytytyksen lämpötilakompensointi imuilman mukaan ja kiihdytysrikastus. Tatechissa on mahdollisuus myös sisäiseen laajakaistalambdasäätöön. Tällöin ei tarvita erillistä laajakaistaohjainta, vaan laajakaistalambda-anturi voidaan kytkeä suoraan ohjainlaitteeseen. /4/ Moottorinohjainlaite päädyttiin asentamaan dynamometrin ohjainlaitteen alle. Moottorinohjainlaitteelle tehtiin pellistä hylly, jonka päälle ohjainlaite asennettiin. Asennuspaikan valinnalla tavoiteltiin sitä, että kaikki ohjainlaitteet ja sähköistys olisi samassa paikassa. Tatech-ohjainlaitteen sijoituspaikka näkyy kuvassa 10. Kuva 10. Tatech-moottorinohjainlaitteen sijoitus

19 Tuomas Manninen OPINNÄYTETYÖ 19 (41) 3.2 Tarvittavat anturit ja toimilaitteet Kuten jo aiemmin on mainittu, tarvitsee moottorinohjainlaite tiettyjä antureita toimiakseen. Ohjainlaite saa antureilta tarvitsemansa tiedot moottorin tilasta ja hakee valmiista tiedostoista tiedot, paljonko suihkutetaan polttoainetta ja mihin arvoon sytytysennakko säädetään. Seuraavissa luvuissa tutustutaan tässä työssä käytettyihin moottorinohjainlaitteen antureihin ja käydään läpi niiden toimintaperiaate. Kaikkien antureiden kytkennät selviävät liitteenä olevista kytkentäkaavioista (liitteet 1 ja 2) Pyörimisnopeus- ja asentoanturit Pyörimisnopeus- ja asentoantureilta moottorinohjainlaite saa tiedon moottorin pyörimisnopeudesta ja kampiakselin asennosta. Pyörimisnopeusanturi antaa yleensä niin pyörimisnopeustiedon kuin sytytyksen ajoitussignaalin. Pyörimisnopeusanturi sijaitsee yleensä moottorin kampiakselilla. Hondan moottorissa pyörimisnopeusanturi sijaitsee poikkeuksellisesti virranjakajan sisällä. Sitä käytetään ainoastaan pyörimisnopeus tiedon anturointiin. Pyörimisnopeusantureina käytetään yleensä Hall- tai induktiivityyppistä anturia. Hondan moottorissa on induktiiviset anturit. Näiden antureiden antaman signaalin ero on siinä, että Hall-anturi antaa kanttiaaltoa ja induktiivinen anturi antaa siniaaltoa. /1;3/ Induktiivinen pyörimisnopeusanturi muodostuu kestomagneetista, rautasydämestä ja sydäntä ympäröivästä induktiokelasta. Kun tällaisen anturin lähellä pyörii hammastettu pyörä, indusoituu kelaan jaksollisesti muuttuva, magneettivuohon verrannollinen jännite. Tasaväleillä oleva hammastus aikaansaa sinimuotoisen jännitteen. Mitä suurempi moottorin pyörimisnopeus on, sitä tiheämpi signaali on. Moottorin pyörimisnopeus määritetään signaalista jännitteen nollakohtien välisen ajan perusteella. Kuvasta 11 selviää induktiivisen anturin toimintaperiaate. /2/

20 Tuomas Manninen OPINNÄYTETYÖ 20 (41) Kuva 11. Induktiivisen anturin toimintaperiaate. /6/ Toimintaperiaatteestaan huolimatta pyörimisnopeusanturi tunnistaa jonkinlaista pyörää, jossa on nastoja tai hampaita. Pyörimisnopeusanturin yhteydessä käytettäviä hammastettuja pyöriä on monia erilaisia. 4-sylinterisessä moottorissa voidaan esimerkiksi tunnistaa Hall-anturilla 2 tai 12 nastaa. Näistä kahdesta vaihtoehdosta 12-nastaisella saavutetaan parempi tarkkuus. Pyörimisnopeusanturia käytetään usein myös sytytyksen ajoitussignaalin tulkitsemiseen. Tällöin käytetään yleensä monihampaista pyörää, josta on poistettu tai yhdistetty muutamia hampaita. Tällainen on esimerkiksi Motronic-järjestelmissä yleinen 60-2-pyörä, jossa on 60 hammasta, joista 2 on poistettu. Kohta, josta 2 hammasta on poistettu, merkitsee sytytyksen ajoitussignaalia pyörää luetaan yleensä induktiivisella anturilla. Motronic käyttää 60-2-pyörän lisäksi yleensä nokka-akselilla sylinterin tunnistusanturia, jonka avulla saadaan toteutettua sekventiaalinen polttoaineen suihkutus. /1/ Opinnäytetyössä varustellussa Hondan moottorissa pyörimisnopeus tunnistetaan induktiivisella anturilla nokka-akselin päästä. Tämän lisäksi virranjakajan sisällä on asentoanturi eli erillinen yläkuolokohdan määrittelevä anturi. Hondassa myös asentoanturi on induktiivinen. Moottorin asentoanturin tunnistamassa pyörässä on vain yksi hammas määrittelemässä 1. ja 4. sylinterien yläkuolokohdat. Pyörimisnopeusanturi tunnistaa 24-hampaista pyörää, joka vastaa 12-hampaista pyörää kampiakselilla. Näiden kahden anturin avulla saadaan toteutettua täydellinen sekventiaalinen suihkutus ja sytytyksen ohjaus hukkakipinäpuolalla. Kuvassa 12 on virranjakajan sisällä olevat 24- ja 1-hampaiset pyörät sekä niitä tunnistavat pyörimisnopeus- ja asentoanturit.

21 Tuomas Manninen OPINNÄYTETYÖ 21 (41) Kuva 12. Hondan pyörimisnopeus- ja asentoanturi Jäähdytysnesteen lämpötila-anturi Jäähdytysnesteen lämpötila-anturi (CTS, Coolant Temperature Sensor) on yksi tärkeimmistä antureista hienosäädettäessä moottorin toimintaa. Jäähdytysnesteen lämpötila-anturin avulla suihkutusmääriä ja sytytysennakoita säädetään moottorin toimintalämpötilan mukaisesti. Moottorin toimintaan vaikuttaa hyvin pitkälti sen lämpötila. Siksi eri lämpötiloissa toimivalle moottorille tarvitaan erilaiset suihkutusmäärät ja sytytysennakot. /1/ Jäähdytysnesteen lämpötila-anturi on yksinkertaisesti pelkkä vastus, jonka resistanssi muuttuu lämpötilan mukaan. Yleensä käytetään sellaisia antureita, joiden resistanssi pienenee lämpötilan kasvaessa (NTC, Negative Temperature Coefficient), mutta on olemassa myös päinvastoin toimivia antureita (PTC, Positive Temperature Coefficient). Jäähdytysnesteen lämpöanturit ovat yleensä 2-napaisia. Toinen johdin on maadoitettu. Toiseen johtimeen on kytketty sarjaan ylösvetovastus, jonka läpi syötetään 5 V:n jännitettä anturille. Moottorinohjainlaite mittaa jännitteen anturin ja ylösvetovastuksen väliltä. Mitattava jännite vaihtelee anturin resistanssin muutosten mukaisesti. Kylmänä, kun anturin resistanssi on korkea,

22 Tuomas Manninen OPINNÄYTETYÖ 22 (41) mitattava jännite on pieni. Kuumana, kun anturin resistanssi on pieni, mitattava jännite on korkea. Kuvasta 13 nähdään miten jäähdytysnesteen lämpötila-anturi on kytketty ohjainlaitteeseen. /1;2/ Kuva 13. Jäähdytysnesteen lämpötila-anturin kytkentä. /6/ Tässä työssä käytettiin Hondan omaa jäähdytysnesteen lämpötila-anturia, joka toimii NTC-periaatteen mukaisesti. Anturi jätettiin sen alkuperäiselle paikalle kannen päätyyn. Kuvasta 12 nähdään Hondan jäähdytysnesteen lämpötila-anturi ja sen sijoituspaikka kannen päädyssä, virranjakajan alla Imuilman lämpötila-anturi Imuilman lämpötila-anturi (ATS, Air Temperature Sensor) kuuluu myös antureihin, joiden avulla hienosäädetään polttoaineen suihkutusmäärää ja sytytysennakkoa. Imuilman lämpötila-anturilla ei kuitenkaan ole niin suurta merkitystä moottorin toimintaan kuin jäähdytysnesteen lämpötila-anturilla. Imuilman lämpötilan mittausta tarvitaan, koska ilman tiheys vaihtelee lämpötilan mukaan. Imuilman lämpötilatiedon avulla saadaan tarkennettua tietoa moottoriin imetyn ilman tilavuusvirrasta. Imuilman lämpöanturi toimii samalla periaatteella kuin jäähdytysnesteen lämpöanturikin: sen resistanssi vaihtelee lämpötilan mukaan. /1;2/

23 Tuomas Manninen OPINNÄYTETYÖ 23 (41) Opinnäytetyössä varustellussa moottorissa ei ollut imuilman lämpötila-anturia lainkaan, koska siitä puuttui koko ilmansuodatinjärjestelmä, missä se todennäköisesti on alun perin sijainnut. Imuilman lämpöanturi hankittiin Softatech Oy:ltä ja se on Boschin valmiste. Anturi sijoitettiin ilmansuodatinkoteloon. Kuvassa 14 on lämpötila-anturin sijoituspaikka. Kuva 14. Imuilman lämpötila-anturin sijoitus Imusarjan paineanturi Imusarjan paineanturi (MAP, Manifold Absolute Pressure) kuuluu niin sanottuihin kuormitusantureihin. Moottorin-ohjainlaite käyttää suurimmaksi osaksi kuormitusanturin antamaa signaalia ja pyörimisnopeustietoa suihkutusmäärän ja sytytysennakon määrittelemiseen. Suihkutusmäärää ja sytytysennakkoa hienosäädetään tarpeen mukaan muilta antureilta tulevan signaalin mukaan. Kuormitusanturina käytetään yleisesti joko ilmamäärä/massamittaria tai imusarjan paineanturia. Hondan moottorissa oli imusarjaan valmiiksi asennettuna imusarjan paineanturi ja sitä pystyttiin käyttämään Tatechin kanssa. Imusarjan paineanturin käyttö kuormitusanturina on halvempi ratkaisu. Ilmamäärä/massamittarin käyttö on tarkempi keino moottorin imetyn ilman määrän mittaamiseen. Toiset autotehtaat käyttävät ilmamäärän/massan mittausta ja toiset taas imusarjan painemittausta. Imusarjan paineanturi voi olla asennettuna joko suoraan imusarjaan, kuten Hondan moottorissa, tai se voi olla asennettuna suoraan moottorinohjainlaitteen piirilevylle. Joissakin tapauksissa imusarjan paineanturi on erillisenä yksikkönä esimerkiksi

24 Tuomas Manninen OPINNÄYTETYÖ 24 (41) auton tulipellissä. Kahdessa jälkimmäisessä vaihtoehdossa imusarjan paineanturi on yhdistetty letkulla imusarjaan. Kuvasta 15 nähdään imusarjan paineanturin sijoituspaikka Hondan moottorissa. /1;2/ Kuva 15. Imusarjan paineanturi. Imusarjan paineanturi mittaa siis nimensä mukaisesti imusarjassa vallitsevaa painetta. Moottori kehittää käydessään imusarjaan alipaineen. Mitä lähempänä kiinni-asentoa kaasuläppä on, sitä kovempi alipaine imusarjassa vallitsee. Mitä enemmän kaasuläppää avataan, sitä lähemmäs ilmakehän painetta imusarjan paine kohoaa. Vapaastihengittävässä moottorissa ei saavuteta ilmakehän painetta moottorin käydessä, koska imusarja ja kaasuläppä kuristavat ilman virtausta. Moottorinohjainlaite muuttaa imusarjan paineanturin tuottaman painetiedon elektroniseksi signaaliksi. Imusarjan painetiedon ja moottorin pyörimisnopeuden perusteella moottorinohjainlaite hakee valmiista tiedostosta suihkutettavan polttoaineen määrän ja sytytysennakon määrän. Imusarjan paineanturia käytettäessä moottoriin imetyn ilman määrä selvitetään nopeus/tiheys-metodin avulla. Nopeus/tiheys-metodi perustuu siihen teoriaan, että moottori imee tietyn määrän ilmaa jokaista moottorin kierrosta kohden. Imusarjan paineanturin hieman huonompi tarkkuus verrattuna ilmamäärän/massan mittaukseen johtuu siitä, että olettamus moottorin imemästä ilmamäärästä ei ole aivan tarkka.

25 Tuomas Manninen OPINNÄYTETYÖ 25 (41) Ilmamäärän/massan mittaus tapauksessa saadaan selville tarkemmin moottorin imemän ilman määrä. /1/ Imusarjan paineanturi on yleensä 3-napainen. Yhteen napaan syötetään 5 V:n jännitettä moottorinohjainlaitteelta. Toinen napa on maadoitettu. Kolmas napa on yhdistetty paineanturin sisällä olevaan vastukseen, jonka resistanssi muuttuu imusarjassa vaihtelevan paineen mukaan. Mitä kovempi alipaine imusarjassa on, sitä lähempänä 0 V:a anturin antama signaali on. Mitä lähempänä ilmakehänpainetta imusarjan paine on, sitä lähempänä 5 V:a anturin antama signaali on. /1/ Imusarjan paineanturityyppejä on olemassa kahdenlaisia. Yleisin tapaus on analoginen mittaus, jossa anturin lähettämä jännite vaihtelee imusarjan paineen mukaan. Toinen tapa on digitaalinen anturi, joka antaa imusarjan paineesta riippuvaa, muuttuvataajuuksista kanttiaaltoa moottorinohjainlaitteelle. Tällaista anturointia käyttää esimerkiksi Ford. Digitaalisen anturin avulla moottorinohjainlaite pystyy reagoimaan nopeammin, koska analogi-digitaali-muunnosta ei tarvita. /1/ Kaasuläpän asentoanturi Kaasuläpän asentoanturi (TPS, Throttle Position Sensor) kuuluu antureihin, joiden avulla hienosäädetään moottorin toimintaa eri kuormitustilanteissa. Kaasuläpän asentoanturin tehtävänä on informoida moottorinohjainlaitetta kaasuläpän asennosta. Kaasuläpän asentoanturin avulla moottorin ohjainlaite tietää, onko moottori tyhjäkäyntitilassa, moottorijarrutustilassa, täysikaasutilassa tai osakaasutilassa. Tietyn mallisella anturilla pystytään määrittelemään myös, kuinka nopeasti kaasuläppä avataan tai suljetaan. /1/ Hondan moottorissa oli valmiiksi asennettuna kaasuläpän asentoanturi, jota pystyttiin käyttämään Tatech-moottorinohjainlaitteen kanssa. Kuvassa 16 on kaasuläpän asentoanturin sijainti Hondan moottorissa.

26 Tuomas Manninen OPINNÄYTETYÖ 26 (41) Kuva 16. Kaasuläpän asentoanturi. Kaasuläpän asentoantureita on olemassa kahdenlaisia. Potentiometrityyppinen asentoanturi on yleensä 3-napainen. Toimintaperiaatteeltaan kaasuläpän asentoanturi on samankaltainen kuin imusarjan paineanturikin. Yhteen napaan syötetään 5 V:n vertailujännitettä moottorinohjainlaitteelta. Toinen napa on maadoitettu. Kolmannesta navasta saadaan moottorinohjainlaitteelle signaali. Ohjainlaitteeseen kytketty signaalijohdin seuraa anturin sisällä olevaa resistiivistä liukua. Kaasuläpän ollessa kiinni on anturin resistanssi suuri, jolloin ohjainlaitteelle menevä jännite on noin 0,7 V. Kaasuläpän ollessa auki ja vastuksen ollessa suuri ohjainlaitteelle menevä jännite on noin 4,5 V. Jännitteiden arvot vaihtelevat anturivalmistajien mukaan, mutta suuruusluokka ja periaate on kaikilla valmistajilla edellä mainitun kaltainen. Kaikki näiden ääripäiden väliset arvot ohjainlaite pystyy päättelemään sille syötetystä jännitteestä. Hondan moottorissa on tällainen potentiometri-tyyppinen kaasuläpän asentoanturi. /1/ Toinen kaasuläpän asentoanturi tyypeistä on kytkintyyppinen. Kytkintyyppisessä anturissa on oikeastaan vain kolme asentoa. Anturi informoi moottorin ohjainlaitetta, milloin kaasuläppä on kiinni, auki tai tällä välillä. Kytkintyyppinen anturi ei pysty antamaan tarkkaa kaasuläpän avautumismäärää. Tällaista anturityyppiä näkee vanhemmissa moottorinohjausjärjestelmissä. /1/

27 Tuomas Manninen OPINNÄYTETYÖ 27 (41) Joutokäyntisäädin Lähes kaikissa moderneissa moottoreissa on elektronisesti ohjattu joutokäynnin säätö. Joutokäyntisäätimenä käytetään yleensä karamoottoria tai askelmoottoria. Joutokäyntisäätimen tehtävä on pitää moottorin joutokäynti nopeus halutunlaisena huolimatta moottorin kuormituksesta. Joutokäyntisäätimiä on olemassa monenlaisia, mutta tässä keskitytään 3-napaiseen säätimeen, jollainen on myös opinnäytetyössä käytetyssä Hondan moottorissa. 3-napaisen joutokäyntisäätimen yhteen napaan syötetään 12 V:n jännite ja kaksi jäljelle jäävää napaa on maadoitettu moottorinohjainlaitteen kautta. Hondan alkuperäinen moottorinohjainlaite säätelee joutokäyntisäätimen avautumista säätelemällä maadoitusjohtimien kytkentää. Tatech-ohjainlaitteessa ei ollut mahdollisuutta tällaiseen joutokäyntisäätimen ohjaustapaan, vaan joutokäyntisäätimen ohjaus piti hoitaa yhden johtimen avulla. Ongelma ratkaistiin asentamalla 5,4 Ω:n vastus toisen maadoitusjohtimen väliin ja ohjaamalla toista maadoitusjohdinta Tatechilla. Joutokäyntisäätimelle syötetään edelleen 12 V:n jännite kolmanteen johtoon. Tämän kytkennän ansiosta jouto-käyntisäädin pyrkii menemään kiinni asentoon jännitteen ollessa kytkettynä joutokäyntisäätimeen. Tatechilla maadoitetaan toista maadoitusjohdinta, jolloin tyhjäkäyntisäädin saadaan avautumaan tarpeen mukaan. Joutokäyntisäätimen ohjausperiaate on samankaltainen kuin suuttimenkin ohjaus. /1/ Kuvassa 17 näkyy Hondan tyhjäkäyntisäädin imusarjassa. Kuva 17. Tyhjäkäyntisäädin.

28 Tuomas Manninen OPINNÄYTETYÖ 28 (41) Laajakaistalambdasäätö Lambdasäätö on ollut polttoaineensuihkutuksella varustetuissa moottoreissa jo 80- luvun lopulta asti. Lambda-arvolla tarkoitetaan moottorissa palaneen polttoaineen ja hapen jäännöshappipitoisuutta. Lambda 1.00 tarkoittaa, että 14,7 kg:aan ilmaa on sekoittunut 1 kg:aa bensiiniä. Lambda-arvon ollessa alle yhden moottori käy rikkaalla seoksella eli saa liikaa polttoainetta. Yli yhden oleva lambda-arvo tarkoittaa, että moottori käy laihalla seoksella eli saa liian vähän polttoainetta. Lambdasäätö toteutetaan asentamalla jäännöshappea mittaava lambda-anturi pakoputkeen. Lambda-anturin antaman signaalin avulla moottorin ohjainlaite säätelee polttoaineen suihkutusmäärää ja pyrkii pitämään lambda-arvon 1.00 tietämissä. Lambdasäätö on käytössä vain osakaasualueella ja kytkeytyy pois moottorin ollessa kylmä ja moottoria enemmän kuormitettaessa. Tavallisesti autoissa käytetään niin sanottua kapeakaistalambda-anturia, joka pystyy ilmoittamaan moottorinohjain-laitteelle vain, onko seossuhde lambda arvoon verrattuna rikkaalla vai laihalla. Kapeakaistalambda-anturin tuottaman signaalin jännite vaihtelee 0,1 V:n ja 1,0 V:n välillä. 0,1 V tarkoittaa laihaa seosta ja 1,0 V tarkoittaa rikasta seosta. /1;3/ Nykyaikaisissa autoissa on alkanut yleistyä niin sanottu laajakaistalambdasäätö. Laajakaistasäätö toimii samalla periaatteella kuin kapeakaistasäätökin, mutta se on paljon tarkempi. Laajakaistalambda-anturin tuottaman signaalin jännite vaihtelee 0 5 V. Laajakaista-anturi pystyy ilmoittamaan moottorinohjainlaitteelle seossuhteen paljon tarkemmin kuin kapeakaistalambda-anturi. Laajakaista-anturi pystyy seuraamaan jopa pelkästään rikkaalla tai laihalla pysyttelevää seossuhdetta. Opinnäytetyössä varustellussa moottorissa oli valmiiksi asennettuna normaali kapeakaista-anturi, mutta se korvattiin laajakaista-anturilla. Tatech-moottorinohjainlaitteeseen otettiin myös sisäinen laajakaistaohjain. Laajakaista-anturi asennettiin alkuperäiselle paikalle pakosarjan alaosaan. Kuvasta 18 nähdään anturin sijoitus. Laajakaista-anturin käyttö on paljon mielekkäämpää tällaisessa opetuskäyttöön tarkoitetussa projektissa, koska sen avulla saadaan moottorin toiminnasta paljon tarkempi kuva. Laajakaista-anturin ja Tatechin sisäisen laajakaistaohjaimen avulla myös moottorin säätäminen on paljon helpompaa. /2/

29 Tuomas Manninen OPINNÄYTETYÖ 29 (41) Kuva 18. Laajakaistalambda-anturi pakosarjassa. 3.3 Sytytysjärjestelmän komponentit Sytytysjärjestelmä on moottorin toiminnan kannalta yksi tärkeimpiä osa-alueita. Erilaisia sytytysjärjestelmän toteutuksia on olemassa lukemattomia erilaisia. Työssä varustellun moottorin sytytysjärjestelmä oli alun perin virranjakajalla ja yksittäisellä puolalla toteutettu. Hondan moottori on siitä harvinaisesti toteutettu, että pyörimisnopeus- ja asentoantureiden lisäksi virranjakajan sisälle oli mahdutettu myös puola ja kipinänvahvistin yksikkö. Alkuperäistä järjestelmää olisi pystytty ohjaamaan myös Tatechilla, mutta tässä tapauksessa päätettiin siirtyä hukkakipinäpuolan ja kipinänvahvistinyksikön käyttöön. Tällä valinnalla pyrittiin myös pois sulkemaan sytytysjärjestelmän mahdollisesti aiheuttamat häiriöt virranjakajan sisällä oleviin antureihin Hukkakipinäpuola Hukkakipinäpuolan käyttö on yleistynyt 90-luvun lopusta asti. Hukkakipinäpuola koostuu 4-sylinterisessä moottorissa kahdesta erillisestä puolasta. Hukkakipinänimitys tulee siitä, että kipinä annetaan aina kahdelle sylinterille yhtä aikaa. 4- sylinterisessä moottorissa annetaan esimerkiksi 1. ja 4. sylinterille samanaikaiset kipinät. Samalla lailla annetaan 2. ja 3. sylinterille kipinät yhtä aikaa. Toisessa

30 Tuomas Manninen OPINNÄYTETYÖ 30 (41) sylinterissä kipinä sytyttää ilma-polttoaine seoksen, mutta toisessa kipinä tulee poistotahdilla ja menee näin hukkaan. Hukkakipinäpuola ei tarvitse toimiakseen kuin 12 V:n jännitteen ja ohjauksen kipinänvahvistinyksiköltä. Hukkakipinäpuola ja kipinänvahvistinyksikkö hankittiin Softatech Oy:ltä. Kuvassa 19 on hukkakipinäpuolan sijoitus moottorin venttiilikopankannen päälle. /1/ Kuva 19. Hukkakipinäpuolan sijoitus kannen päällä Kipinänvahvistinyksikkö Hukkakipinäpuolan kanssa käytetään kipinänvahvistinyksikköä. Kipinänvahvistimen tehtävä on vahvistaa moottorinohjainlaitteen antamaa signaalia. Kipinänvahvistinyksikössä on hukkakipinäpuolan tavoin kaksi erillistä piiriä, joita voidaan ohjata toisistaan riippumatta. Tatechilla ohjataan pyörimisnopeus- ja asentoantureiden antaman signaalin perusteella kipinänvahvistinyksikköä. Kipinänvahvistinyksikkö puolestaan ohjaa hukkakipinäpuolaa. Sytytysjärjestelmän kytkennät käyvät ilmi liitteinä (liitteet 1 ja 2) olevista kytkentäkaavioista. Kipinänvahvistinyksikkö sijoitettiin ilmansuodatinkotelon päälle. Kipinänvahvistinyksikkö kuumenee käytössä melko paljon, joten sille piti etsiä viileä paikka. Lisäksi asennettiin alumiininen jäähdytyslevy yksikön alle. /1/ Kipinänvahvistinyksikön asennuspaikka selviää kuvasta 20.

31 Tuomas Manninen OPINNÄYTETYÖ 31 (41) Kuva 20. Kipinänvahvistinyksikön sijoitus ilmansuodatinkotelon päälle. 3.4 Johtosarja Moottorinohjausjärjestelmässä on tärkeää olla kunnollinen johtosarja. Johtosarjan kautta välittyy kaikkien antureiden signaalit moottorinohjainlaitteelle. Johtosarjassa kulkee myös antureiden tarvitsemat jännite- ja maadoitusjohtimet. Johtosarjan on tärkeää olla hyvin tehty, jotta vältytään toimintahäiriöiltä moottorinohjausjärjestelmässä. Alkuperäistä johtosarjaa olisi voinut käyttää tekemällä siihen sopivan adapterin. Päädyttiin kuitenkin tekemään johtosarja kokonaan uudestaan, koska alkuperäisessä olisi ollut turhan paljon ylimääräisiä johtoja ja sitä olisi jouduttu joka tapauksessa muokkaamaan paljon. Tatech-moottorinohjausjärjestelmän mukaan otettiin Softatech Oy:ltä niin sanottu flying leads -johtosarja-aihio. Tämä tarkoittaa, että johtosarja-aihiossa oli valmiiksi moottorinohjaimeen sopiva liitin ja noin 2 m pitkät numeroidut johtimet. Kuvassa 21 on johtosarja-aihio.

32 Tuomas Manninen OPINNÄYTETYÖ 32 (41) Kuva 21. Johtosarja-aihio. Kuva 22. Johtosarjan valmistusta. Jännite- ja maajohtimet lisätty. Johtosarjan valmistus aloitettiin laittamalla kaikki tarvittavat komponentit niille paikoille, joihin ne valmiissa järjestelmässä sijoittuvat. Johtosarja-aihio laitettiin paikalleen ja alettiin lyhennellä johtoja halutun mittaisiksi. Lisäksi merkattiin johtosarjan haaroituskohdat. Tämän jälkeen lisättiin muiden johtimien rinnalle tarvittavat jännite- ja maadoitusjohtimet. Tässä vaiheessa johtosarja näytti kuvassa

33 Tuomas Manninen OPINNÄYTETYÖ 33 (41) 22 esitetyltä. Johtosarjan valmistus jatkui tämän jälkeen pöydällä. Johtosarja suojattiin nylonsukalla ja haaroituskohtiin laitettiin lisäsi liimakutistesukkaa. Kuvista 23 ja 24 nähdään johtosarjan valmistumisen eri vaiheita. Kun johtosarja oli lopulta suojattu, oli aika laittaa liittimet johtimien päihin. Osa liittimistä täytyi käyttää Hondan alkuperäisestä johtosarjasta, koska näitä liittimiä olisi ollut vaikea löytää erikseen. Alkuperäisestä johtosarjasta otetut liittimet tinattiin uuteen johtosarjaan kiinni ja suojattiin asianmukaisesti. Osin liittiminä pystyttiin käyttämään yleisiä Bosch/AMP-liittimiä. Johtosarjaan lisättiin myös ylimääräinen AMP-liitin, jonka ansiosta johtosarja voidaan kokonaisuudessaan irrottaa muusta järjestelmästä. AMP-liittimen pinnijärjestys selviää liitteenä olevasta listasta (liite 3). Johtosarjan irrottamisen kannalta tämä liitin oli välttämätön, koska releet ja sulakkeet on asennettu kiinteästi laitetelineeseen. Valmis johtosarja on kuvassa 25. Kuva 23. Johtosarja suojaamatta.

34 Tuomas Manninen OPINNÄYTETYÖ 34 (41) Kuva 24. Johtosarja suojattuna ilman liittimiä. Kuva 25. Johtosarja valmiina. 3.5 Tatech for WIN -säätöohjelma Tatech for WIN on Windows-käyttöjärjestelmille tarkoitettu säätöohjelma. Säätöohjelman avulla tehdään kaikki muutokset moottorinohjainlaitteen toimintaan. Säätöohjelman käyttöön tarvitaan tietokone, jossa on Windowskäyttöjärjestelmä. Tietokoneen olisi hyvä olla kannettava, jotta päästään tarpeeksi

35 Tuomas Manninen OPINNÄYTETYÖ 35 (41) lähelle järjestelmää. Säätöohjelma voidaan asentaa mihin tahansa tietokoneeseen. Yhteys moottorinohjainlaitteen ja tietokoneen välillä muodostetaan sarjakaapelin avulla. /4;5/ Säätöohjelman ominaisuudet Säätöohjelman käytössä on panostettu helppokäyttöisyyteen ja selkeyteen. Säätöohjelman käyttö onnistuu esimerkiksi pelkillä pikanäppäimillä, eikä hiirtä tarvita ollenkaan. Yhtenä hyvänä ominaisuutena säätöohjelmassa on rikkaiden ja laihojen seosalueiden merkkaustoiminto. Merkkaus voidaan tehdä reaaliaikaisesti tai tiedonkeruun avulla. Tiedonkeruusta on paljon apua tarkasteltaessa moottorin toimintaa jälkeenpäin. Säätöohjelmassa on myös 3D-kartat polttoaineelle ja sytytykselle. Kuvassa 26 on Tatech for WIN -säätöohjelman käyttöliittymä. Säätöohjelman ruudulta voidaan reaaliaikaisesti lukea moottorin kierrosnopeus, ahtopaine, seossuhde, ruiskutusaika, työsuhde, veden lämpötila, ilman lämpötila, kaasuläpän asento, sytytysennakko, pakokaasun lämpö, nakutuksen esiintyminen, akkujännite, käytössä oleva vaihde ja mahdollisesti renkaan ja tien välissä esiintyvä luistoprosentti. Tässä opinnäytetyössä ei esitellä säätöohjelman ominaisuuksia kovin laajasti, koska kaikki tarvittava tieto on liitteenä olevassa Tatech-käyttöohjeessa (liite 4). Tatech-käyttöohje on erinomainen opas dynamometrin tulevaisuuden käyttöä ajatellen. Lyhyt selostus säätöohjelman oleellisimmista toiminnoista eli polttoaine- ja sytytyskartastoista on edempänä. /4;5/

36 Tuomas Manninen OPINNÄYTETYÖ 36 (41) Kuva 26. Tatech for WIN säätöohjelman käyttöliittymä /4/ Polttoaineen suihkutusmäärän kartasto Polttoaineen suihkutusmäärän kartan avulla säädetään, paljonko polttoainetta suihkutetaan moottorin kierrosnopeuden ja kuormitusanturin signaalin perusteella. Kierrosnopeuskarttoja on 25 kpl ja jokaiselle kierrosnopeuskartalle on 31 kuormituspistettä. Näitä karttoja voidaan lisätä, poistaa ja muutella 50 välein välisellä alueella. Suihkutusmäärä määrätään pystypalkin korkeuden avulla. 100 yksikköä vastaa 1 ms suihkutusaikaa. Kuvassa 27 on polttoaineen suihkutusmäärän kartasto. Kuvasta 27 näkyy myös, kuinka rikkaiden ja laihojen seosalueiden merkkaus toimii. /5/

37 Tuomas Manninen OPINNÄYTETYÖ 37 (41) Kuva 27. Polttoaineen suihkutusmäärän kartasto. /4/ Sytytyksen ajoituksen kartasto Toinen tärkeä kartasto moottorin toiminnan kannalta on sytytyksen ajoituksen kartasto. Tämän kartaston avulla säädetään sytytysennakko moottorin kierrosluvun mukaan. Kartastoa voidaan muokata samalla tavalla kuin polttoaineen suihkutusmäärän kartastoakin. Sytytyskartasto on polttoaineen suihkutuskartaston tavoin 25 x 31-tyyppinen. Sytytyksen ajoituksen kartastossa yksi yksikkö vastaa yhden asteen sytytysennakkoa. 30 yksikköä vastaa 30 asteen sytytysennakkoa. Kuvassa 28 on sytytyksen ajoituksen kartasto Tatech for WIN -käyttöliittymässä. /5/

38 Tuomas Manninen OPINNÄYTETYÖ 38 (41) Kuva 28. Sytytyksen ajoituksen kartasto. /4/ 4 YHTEENVETO JA PÄÄTELMÄT Bensiinikäyttöisen polttomoottorin varustelu käyttökuntoon kuulostaa helpolta tehtävältä. Vaikka tarvittavien komponenttien määrä ei aluksi tuntunut suurelta, kertyi työn edistyessä kuitenkin melkoisesti asennettavia osia. Tarvittavien komponenttien asennus mihin tahansa käyttötarkoitukseen vaatii jo melkoista ajatustyötä, jotta kaikki komponentit saadaan järkevästi asennettua. Tässä opinnäytetyössä lisähaasteen toi todella pieni tila tarvittaville komponenteille. Jo alusta asti tähtäimenä oli saada dynamometri ja moottoripaketti mahdollisimman kompaktiksi ja liikuteltavaksi. Osien sijoittelu onnistuttiin lopulta saamaan järkeväksi ja mahdollisimman vähän tilaa vieväksi. Kaikki moottorin ja dynamometrin käytön kannalta oleellisimmat komponentit kerättiin kokonaisuudessaan vain toiselle puolelle dynamometriä ja moottoria. Tällä tavoin dynamometrin käyttö on mukavampaa, kun kaikki tarvittava on yhdessä paikassa. Säädettävän moottorinohjausjärjestelmän asennuksessa pyrittiin mahdollisimman siistiin lopputulokseen. Johtosarja ja muu sähköjärjestelmä pyrittiin tekemään myös mahdollisimman kestäväksi, jotta vältyttäisiin tulevaisuudessa kiusallisilta vioilta.

39 Tuomas Manninen OPINNÄYTETYÖ 39 (41) Yhtenä oleellisena osana opinnäytetyöhön kuului kytkentäkaavioiden piirtäminen, jotta tarpeen vaatiessa pystytään selvittämään, miten kytkennät on tehty. Moottorinohjausjärjestelmän asennuksessa onnistuttiin hyvin. Johtosarjasta tuli hyvän näköinen ja ennen kaikkea toimiva. Moottorinohjainlaitteen sijoitus olisi voinut olla parempi, koska nyt siihen käsiksi pääseminen vaatii dynamometrin ohjainlaitteen siirtämistä. Releet ja sulakkeet saatiin asennettua paikkaan, josta niiden tarkastaminen on helppoa. Kuvista 29 ja 30 nähdään, miltä moottoridynamometri näyttää valmiina. Kuva 29. Moottoridynamometri valmiina edestäpäin katsottuna. Kuva 30. Moottoridynamometri takaapäin katsottuna.
