1 WRAP FLAG 1 FLAG 2 FIXED TBLOCK VERT CAPS BFONT STYLE BOX ULINE BCODE PRINT CLEAR VERT BOX/UL CARD ID ALIGN ERASE BCODE LANG SAVE SAVE GRAPHIC 219 Teollinen Tarrakirjoitin Käyttöohje

2 2

3 WRAP FLAG 1 FLAG 2 FIXED TBLOCK VERT CAPS BFONT STYLE BOX ULINE BCODE PRINT CLEAR VERT BOX/UL CARD ID ALIGN ERASE BCODE LANG SAVE SAVE GRAPHIC 219

4 Sisällys, osa I : Kirjoittimen käyttöohje Esittely Käyttöönotto ILP219 -laitteen purkaminen pakkauksesta Virtalähde Kasetin asennus/vaihto Ensimmäisen tarran tulostaminen Kirjoittimeen tutustuminen Näyttö Taustavalo Tekstin ja symbolien kirjoittaminen SUURAAKKOSET VÄLINÄPPÄIN VAIHTONÄPPÄIN ASKELPALAUTIN POISTO TYHJENNYS PALUU NAVIGOINTINÄPPÄIN KANSAINVÄLISET MERKIT JA SYMBOLIT Tarran muotoilu TEKSTIKOKO TEKSTITYYLI PYSTYSUORA TEKSTI ALLEVIIVAUS JA KEHYSTETTY TEKSTI MONIRIVISYYS MONIRIVISTEN TARROJEN TASAUS TESTIN KOHDISTAMINEN TARRASSA VIIVAKOODIN TUOTTAMINEN SIVUNVAIHTO Tulostusasetukset KIETAISTAVAT TARRAT LIPPUTARRAT KOMPONENTTI/KYTKINTARRAT RIVILIITIN/KYTKINPANEELITARRAT MODULIMERKINTÄTARRAT Tarrojen ja asetusten tallentaminen Tiedostojen käyttäminen muistikortilta GRAFIIKKA Tulostaminen KIRJOITUSPÄÄN LÄMPÖTILAN SÄÄTÄMINEN Vianetsintä Takuun rekisteröinti

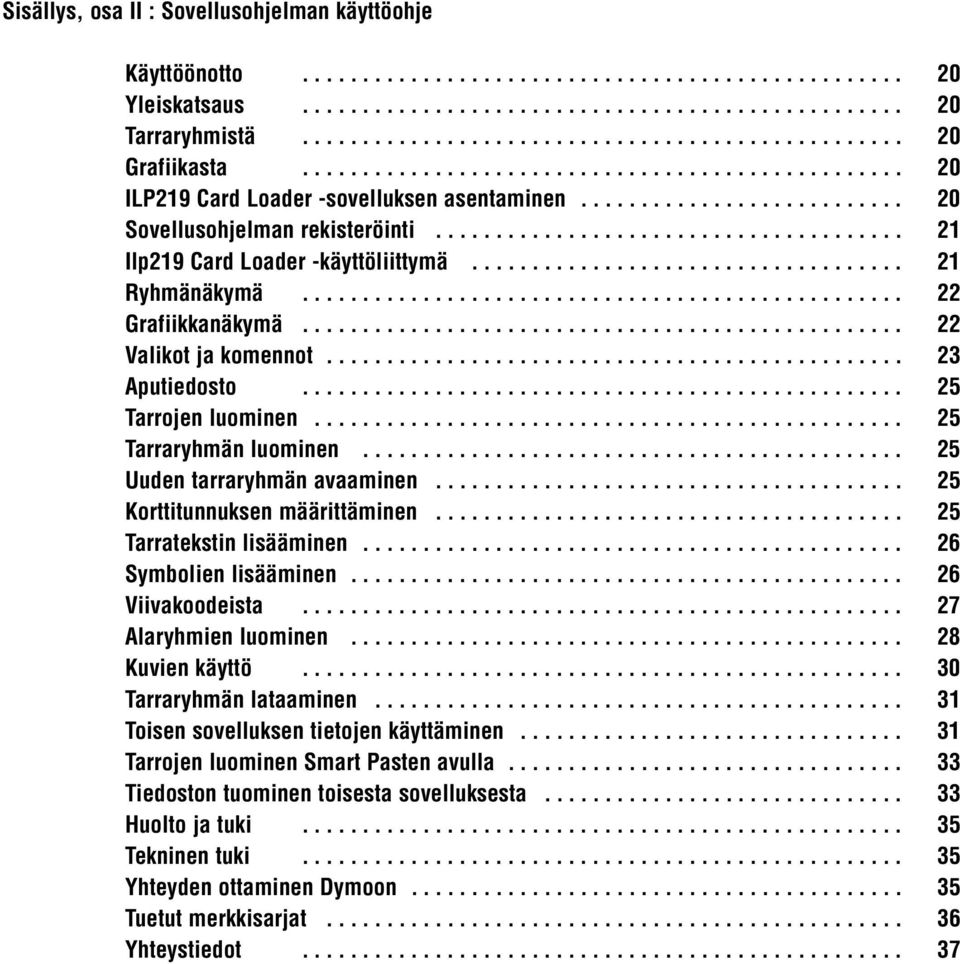

5 Sisällys, osa II : Sovellusohjelman käyttöohje Käyttöönotto Yleiskatsaus Tarraryhmistä Grafiikasta ILP219 Card Loader -sovelluksen asentaminen Sovellusohjelman rekisteröinti Ilp219 Card Loader -käyttöliittymä Ryhmänäkymä Grafiikkanäkymä Valikot ja komennot Aputiedosto Tarrojen luominen Tarraryhmän luominen Uuden tarraryhmän avaaminen Korttitunnuksen määrittäminen Tarratekstin lisääminen Symbolien lisääminen Viivakoodeista Alaryhmien luominen Kuvien käyttö Tarraryhmän lataaminen Toisen sovelluksen tietojen käyttäminen Tarrojen luominen Smart Pasten avulla Tiedoston tuominen toisesta sovelluksesta Huolto ja tuki Tekninen tuki Yhteyden ottaminen Dymoon Tuetut merkkisarjat Yhteystiedot

6 Esittely Dymo ILP219 auttaa Sinua merkitsemään ja tunnistamaan kaapeleita, johtoja, kytkentäpaneeleita ja komponentteja tehtaallasi. ILP219 tulostaa tietosi työympäristöösi sopivalla tavalla: lämpötulostettu teippi voidaan kiertää kaapelien ympärille, liputtaa kaapeleita tai kiinnittää se erilaisille pinnoille. Tieto voidaan asetella niin, että se sopii riviin kytkimiä, sulakkeita tai kytkentäkaappeihin. Sillä voi tuottaa viivakoodeja ja grafiikkaa, sekä esittää teksti eri muodoissa. Näitä ominaisuuksia voidaan yhdistellä, joten kaikki haluamasi tieto voidaan esittää helppolukuisessa ja kestävässä tarrassa. Dymo:n erikoiskehitellyn ILP 219 Card Loader -sovelluksen avulla voit tuoda tietoa tai grafiikkaa ja tallentaa ne muistikortille. Tällä tavoin voit hallita merkintää ja tunnistusta, ja varustaa henkilökuntasi siirrettävällä tiedolla, jolla merkintää voidaan suorittaa tehtaalla tai kentällä. Käyttöönotto 1. ILP219 -laitteen purkaminen pakkauksesta Varmista ennen kirjoittimen käyttöönottoa, että pakkaus sisältää seuraavat tuotteet: - ILP219 kirjoitin + suojapuskuri - Kantolaukku - Verkkolaite - 2 teippiä - Tiedonsiirtokaapeli - Käyttöhje - CD-ROM, joka sisältääilp219 Card Loader -sovelluksen + Käyttöohje - 1 muistikortti - Takuulehtinen + rekisteröintikortti Käyttö- ja säilytysolosuhteet Käyttölämpötila : 4 C C Kosteus : 10% - 90% RH Säilytyslämpötila : 0 C C Säilytyskosteus : 10% - 90% RH 2. Virtalähde PARISTOT Poista suojapuskuri (kuva1). Paina peukalopainiketta, avaa ja nosta paristokotelon suojakansi pois - ks. kuva B1 Fig. 1 LADATTAVAT PARISTOT ILP 219:n lisälaitteena saatava paristopakkaus takaa laitteelle pitkään kestävän virtalähteen, ja se sopii paristokoteloon. Tästä johtuen Sinulla on mahdollisuus varata useita paristopakkauksia taataksesi jatkuvan virransaannin, kun et ole verkkovirran ulottuvilla. Poista suojapuskuri (kuva1). Poista paristokotelon suojakansi. Liu uta paristopakkaus koteloon. Liu uta puskuri takaisin laitteen päälle. Huom.: Ole hyvä äläkä lataa pakkausta ainakaan 14 tuntiin ennen ensikäyttöä. Aktivoi lataus painamalla käynnistyspainiketta verkkolaitteen kytkemisen jälkeen. Kun kirjoitin sulkeutuu automaattisesti kahden minuutin kuluttua, lataaminen jatkuu. 3

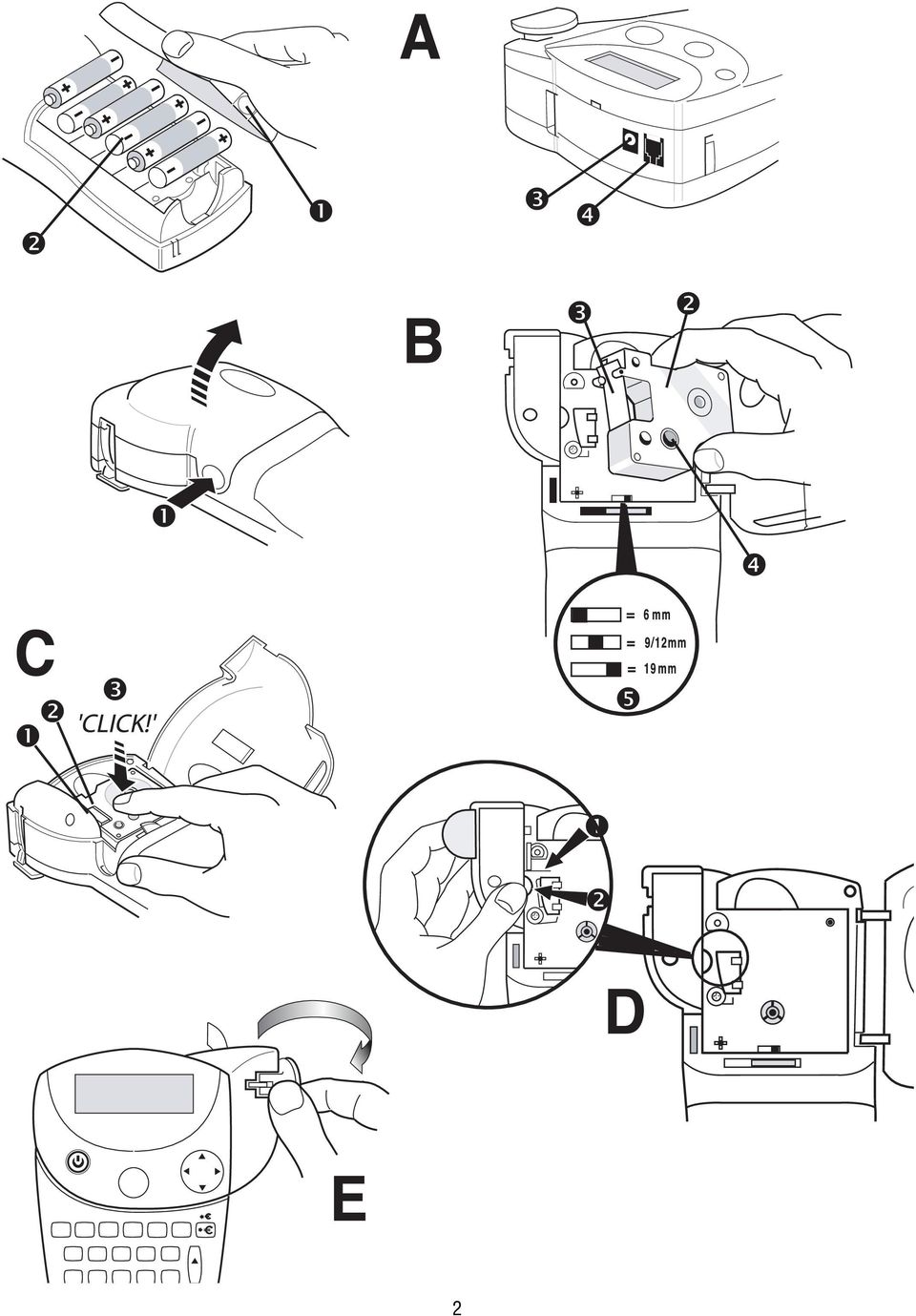

7 VERKKOLAITE Kytke verkkolaite pistokkeeseen (kuva2). Pistokkeen liittäminen katkaisee virranoton paristoilta automaattisesti. Irrota verkkolaite kirjoittamisesta ennen kuin irrotat johdon verkkopistorasiasta, sillä muuten viimeisen tarran tiedot menetetään (katso myös ON/OFF). Huom.: Käytä verkkolaitetta paristopakkauksen lataamiseen ja paina virtakytkintä lataamisen aloittamiseksi. 3. Kasetin asennus/vaihto Paina salpaa ja avaa kotelo (kuva B1). Pidä kasettia kuvan osoittamalla tavalla, ja nosta sitten kasetti B2 suoraan ylös ja ulos. Varmista ennen asennusta, että teippi ja värinauha B3 ovat suorassa kasetin suulla ja että teippi kulkee ohjainten välitse kuvan osoittamalla tavalla. Kiristä teippi tarvittaessa kääntämällä rullaa B4 myötäpäivään. Varmista, että kasetinvalitsin B5 on asetettu oikealle kasettityypille - Ks. kuva. Kasetissa oleva pykälä sopii valitsimeen, kun se on oikein valittu. Aseta kasetti paikoilleen kuvan osoittamalla tavalla tulostuspään C2 ja telan C1 väliin. Paina napakasti C3 kunnes kasetti napsahtaa paikalleen. Varmista, että teippi ja nauha ovat oikein paikoillaan. Sulje luukku B1 niin, että se napsahtaa kiinni. TÄRKEÄÄ: Ole hyvä ja liu uta suojapuskuri kirjoittimen päälle. 4. Ensimmäisen tarran tulostaminen Paina punaista virtapainiketta. Tyhjä näyttö valaistaan. Aseta haluamasi kieli (perusasetus on OFF ): Paina + näppäimiä. Nyt näet kielivalintalistan. Käytä nuolinäppäimiä listan selaamiseen. Paina valitaksesi haluamasi vaihtoehdon. Huom: Tämä asetus on erittäin tärkeä, koska se vaikuttaa laitteen kieliominaisuuksiin, kuten erikoismerkkeihin, valuuttaan ja mittayksiköihin (Katso myös sivu 5.) Kirjoita nimesi ABC -näppäimistöllä Paina Print -näppäintä kahdesti ( = Valuutan asetukset - ks. sivu 17) Nimesi tulostuu tarralle. Leikkaa tarra - liu uta leikkurin vipua alaspäin. 4

8 OSA I Kirjoittimeen tutustuminen Näyttö WRAP FLAG 1 FLAG 2 FIXED TBLOCK VERT CAPS BFONT STYLE BOX ULINE BCODE Nämä osoittimet esitellään tarkemmin tuonnempana oppaassa. Taustavalo Kun kirjoitinta käytetään heikosti valaistuissa olosuhteissa, voidaan näytön lukemista helpottaa taustavalolla. Taustavalo voidaan kytkeä näppäimellä päälle/pois. Tekstin ja symbolien kirjoittaminen SUURAAKKOSET ILP219:n perusasetuksena on tuottaa suuraakkosia (ISOJA kirjaimia). Näytön CAPS -osoitin varmistaa tämän. Paina CAPS -näppäintä vaihtaaksesi pieniin kirjaimiin. VÄLINÄPPÄIN Paina välinäppäintä lisätäksesi tekstiin sanavälin. VAIHTONÄPPÄIN Vaihtonäppäin on kaksitoiminen. Pidä sitä painettuna ja paina toista näppäintä, tai paina ja vapauta SHIFT -näppäin, niin vaihto lukittuu käyttöön. Voit käyttää vaihtonäppäintä suuraakkosten tuottamiseen (CAPS). Voit käyttää näppäinten yläosaan merkittyä erikoismerkkiä/toimintoa vaihtonäppäimen avulla. Jos käytät vaihtonäppäintä, kun CAPS on voimassa, tuotat pienen kirjaimen. ASKELPALAUTIN Paina askelpalautinta poistaaksesi merkin kohdistimen vasemmalta puolelta. TYHJENNYS + Käytä tätä yhdistelmää poistaaksesi kaiken tekstin, ja peruuttaaksesi määrätyn tekstin pituuden. Tekstin koko ja muut asetukset jäävät voimaan. erase clear POISTO + Käytä tätä yhdistelmää poistaaksesi kaiken tekstin ja asetukset. 5

9 PALUU Tällä näppäimellä pääset palaamaan mistä tahansa toiminnosta/asetuksesta ja palaat aloitusnäyttöön. NAVIGOINTINÄPPÄIN Siirrä vasemmalla ja oikealla nuolinäppäimellä kohdistinta tekstissä, merkki kerrallaan. Paina + vasenta tai oikeaa nuolinäppäintä siirtääksesi kohdistimen tekstirivin alkuun tai loppuun. Yhdessä tiettyjen toimintonäppäinten kanssa vasenta ja oikeaa nuolinäppäintä käytetään vaihtoehtojen valitsemiseen. Jos haluat lisätä tekstiä, siirrä kohdistin nuolinäppäinten avulla haluamasi kohdan oikealla puolella olevan merkin alle ja kirjoita haluamasi merkit. Käytä ylä- ja alanuolinäppäimiä siirtääksesi kohdistimen monirivisen tarran edellisen tai seuraavan rivin alkuun. Käytä ylä- ja alanuolinäppäimiä siirtääksesi kohdistimen tarran alkuun tai loppuun. KANSAINVÄLISET MERKIT JA SYMBOLIT Kansainväliset merkit ILP 219 voi tuottaa laajan valikoiman aksentillisia ja muita kansainvälisiä merkkejä. Se käyttää RACE tekniikka (Rapid Accented Character Entry ), joka toimii kuten matkapuhelimen näppäimistö, jolloin samalla näppäimellä voidaan tuottaa useita erilaisia merkkejä. Jos näpäytät näppäintä lyhyesti usean kerran, voit selata kyseiseen merkkiin liittyviä aksentillisia merkkejä. Esimerkiksi painelemalla E-näppäintä voi ranskankielisillä asetuksilla selata merkkisarjaa e - é - è - ê - ë. Jos odotat yli sekunnin, merkki valitaan, ja kohdistin siirtyy eteenpäin. HUOM.: Ole hyvä ja varmista, että olet valinnut oikean kielen tai universaalin UNI kielen saadaksesi tarvittavat kansainväliset merkit käyttöön. Esimerkki: Näpäytä kahdesti a, ja kirjain à ilmestyy näyttöön. Jos näpäytät sekunnin sisällä uudelleen, á ilmestyy näyttöön. odota sekunti, ja merkki á valitaan, ja kohdistin siirtyy edelleen. Valuuttasymbolit Tämäkin näppäin toimii RACE -periaatteella ja selaa valuuttasymboleita: e - - $ - -. Valuuttasymbolien selausjärjestyksen alku riippuu valitusta kielestä. Väli- ja päättövälimerkit Voit lisätä tekstiin välimerkkejä PUNCT -näppäimellä, joka toimii RACE -tekniikalla ja selaa välimerkkejä: Muut symbolit ILP219 voi tulostaa laajan valikoiman symboleja. Valikoima yleisimpiä symboleja ja kansainvälisiä merkkejä saadaan käyttöön näppäimistöltä tai käyttämällä näppäintä ja ylänuolinäppäintä. SYMBOL 20 symbolin lisävalikoima saadaan käyttöön painamalla ylänuolta ja. Käytettävissä olevat symbolit näet symbolikartasta. Voit saada ne käyttöösi kahdella tavalla: Kirjoita symbolin tunnuskoodi. Selaa haluamaasi symboliriviä vasemmalla ja oikealla nuolinäppäimellä. Paina ENTER lisätäksesi valitun symbolin tekstiin. Peruuta painamalla CANCEL. 6

10 Tarran muotoilu TEKSTIKOKO ILP219 voi tulostaa tekstiä neljässä eri koossa (small/pieni, medium/keskisuuri, large/suuri ja big font) ja kolmella leveydellä (condensed/tiivis, normal/normaali ja expanded/levennetty). Koon ja leveyden yhdistelmä esitetään näytön tekstikokopaneelissa. B Valitaksesi haluamasi koon, paina Käytä ylä- tai alanuolta valitaksesi haluamasi korkeuden, ja vasenta ja oikeaa nuolinäppäintä valitaksesi tekstin leveyden. Vahvista valintasi painamalla aina ENTER. Muista, että käytettävissä olevat koot ja leveydet riippuvat käytössä olevasta kasetista (ks. seuraava taulukko). Height Condensed Normal Extended small medium large TEKSTITYYLI BOX/UL Tekstikoon lisäksi voit valita tekstillesi tyylin: Kursiivi Varjostettu Kehystetty Peilikuva Paina STYLE, ja näyttö kehottaa valitsemaan jonkin näistä vaihtoehdoista. Valitse tyyli käyttämällä vasenta ja oikeaa nuolinäppäintä, ja paina ENTER. Tyyliosoitin ilmestyy näytölle. Huom. : Et voi yhdistellä näitä tyylejä keskenään. PYSTYSUORA TEKSTI + Yksiriviset tarrat voidaan tulostaa pystysuoraan. Pystysuoraa tekstiä ei voi alleviivata. 7

11 BOX/UL ALLEVIIVAUS JA KEHYSTETTY TEKSTI + Voit valita kolmesta vaihtoehdosta: alleviivattu, kehystetty (suorakulmio) tai kehystetty (pyöristetty). Valittuasi kehystyksen voit selata vaihtoehtoja vasemmalla ja oikealla nuolinäppäimellä. Huomaa, ettet voi alleviivata kehystettyä tekstiä. 1. Alleviivattu 2. Suorakulmainen kehys 3. Pyöristetty kehys = TEXT = TEXT = TEXT MONIRIVISYYS Paina ENTER aloittaaksesi monirivisen tarran ensimmäisen rivin. Tämä on kaksirivinen tarra näytöllä tulostuu seuraavaan tyyliin: Tämä on kaksirivinen tarra ja näyttö osoittaa kaksirivisyyttä: Voit tulostaa jopa nelirivisiä tarroja käyttämästäsi kasetista riippuen: MONIRIVISTEN TARROJEN TASAUS ALIGN Voit valita monirivisille tarroille kolme eri tasausvaihtoehtoa: tasattu vasemmalle, keskitetty, tai tasattu oikealle. Paina JUST-näppäintä toistuvasti selataksesi näitä kolmea vaihtoehtoa, jotka esitetään näytön vasemmassa reunassa. Paina ENTER tehdäksesi valintasi. Tasattu vasemmalle: Keskitetty: Staircase emergency lighting BX-243 Staircase emergency lighting BX-243 Tasattu oikealle: Staircase emergency lighting BX-243 8

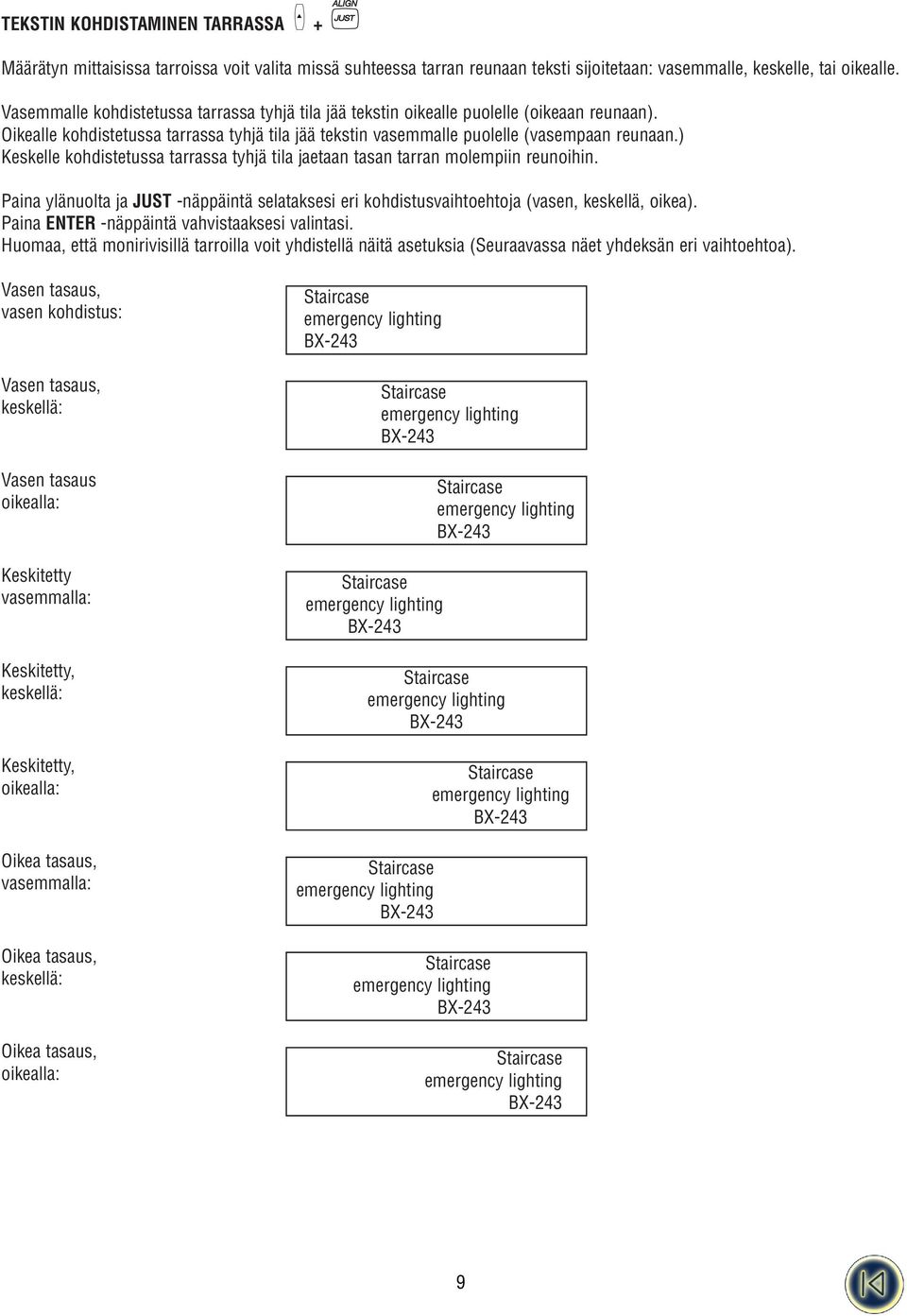

12 TEKSTIN KOHDISTAMINEN TARRASSA + ALIGN Määrätyn mittaisissa tarroissa voit valita missä suhteessa tarran reunaan teksti sijoitetaan: vasemmalle, keskelle, tai oikealle. Vasemmalle kohdistetussa tarrassa tyhjä tila jää tekstin oikealle puolelle (oikeaan reunaan). Oikealle kohdistetussa tarrassa tyhjä tila jää tekstin vasemmalle puolelle (vasempaan reunaan.) Keskelle kohdistetussa tarrassa tyhjä tila jaetaan tasan tarran molempiin reunoihin. Paina ylänuolta ja JUST -näppäintä selataksesi eri kohdistusvaihtoehtoja (vasen, keskellä, oikea). Paina ENTER -näppäintä vahvistaaksesi valintasi. Huomaa, että monirivisillä tarroilla voit yhdistellä näitä asetuksia (Seuraavassa näet yhdeksän eri vaihtoehtoa). Vasen tasaus, vasen kohdistus: Vasen tasaus, keskellä: Vasen tasaus oikealla: Keskitetty vasemmalla: Keskitetty, keskellä: Keskitetty, oikealla: Oikea tasaus, vasemmalla: Oikea tasaus, keskellä: Oikea tasaus, oikealla: Staircase emergency lighting BX-243 Staircase emergency lighting BX-243 Staircase emergency lighting BX-243 Staircase emergency lighting BX-243 Staircase emergency lighting BX-243 Staircase emergency lighting BX-243 Staircase emergency lighting BX-243 Staircase emergency lighting BX-243 Staircase emergency lighting BX-243 9

13 VIIVAKOODIN TUOTTAMINEN + BCODE MODE ILP 219 pystyy tuottamaan viivakoodeja kuudessa standardimuodossa: EAN-13, EAN-8, UPC-A, UPC-E, CODE-39 ja CODE-128. Viivakoodeja voidaan tulostaa vain 19 mm leveille tarroille ja ne voivat olla vain täysikorkeita tai yhdistettynä yhteen tai kahteen tekstiriviin. Viivakoodin luominen: Paina ylänuolinäppäintä ja MODE, jotta saat esille edelliseksi käytetyn viivakoodityypin. Selaa ylä- ja alanuolinäppäimin käytettävissäsi olevia vaihtoehtoja: EAN-13, EAN-8, UPC-A, UPC-E, CODE-39 ja CODE-128. Paina ENTER valitaksesi näytöllä esitetyn viivakoodityypin. Viivakoodiosoitin ilmestyy näytölle ja merkit ( ja ( osoittavat viivakoodille varatun tilan. HUOM. : Tyhjennys- ja paluunäppäimet peruuttavat viivakooditoiminnon ja palauttavat alkuperäisen tarran näyttöön. Lisää viivakoodiin haluamasi numerosarja, esim.: Paina ENTER palataksesi tarranäyttöön. Huomaa, että viivakoodin osoitin ilmestyy näytölle vain silloin, kun kohdistin on sijoitettuna viivakoodinumeroiden alle. Voit muokata viivakoodia samalla näppäinyhdistelmällä, millä sen loit ; vain viivakoodin merkit esitetään ja näytölle ilmestyy viivakoodin osoitin. Paina ENTER tai viiivakoodinäppäinyhdistelmää (yllä) palataksesi tarranäyttöön. Viivakoodi voidaan yhdistää yksirivisessä tarrassa tekstiin, joka on kooltaan small, medium tai large: ABC ABC ABC Kaksirivisen tarran teksti on aina kokoa small, kun se on yhdistetty viivakoodiin. Teksti, joka kirjoitetaan ennen viivakooditoiminnon aloittamista, tulostuu viivakoodin yläpuolelle: ABC Tekstin kirjoittaminen viivakooditoiminnon jälkeen tulostuu viivakoodin alapuolelle: ABC Teksti voi olla alleviivattua, esim.: LabelPOINT ABC DEF Koko tarran sisältö voidaan ympyröidä kehyksellä: LabelPOINT ABC DEF Huom. : Tämä vaihtoehto ei ole käytettävissä Big Font -tekstikoolla! 10

14 PG BRK SIVUNVAIHTO + Voit tuottaa useita tyylejä samalle tarralle. Tämä tehdään jakamalla tarra useisiin sivuihin tai tekstikenttiin, joista jokaisella on oma tyylinsä. Jokainen kenttä erotetaan sivunvaihdolla. Luotavien rivien määrä kullakin sivulla riippuu käytettävästä tarraleveydestä. Voit tallentaa jopa kaksi sivunvaihtoa yhdelle tarralle. Lisää rivinvaihto yllä esitetyllä näppäinyhdistelmällä. Kun selaat tekstiä, jokainen sivunvaihto esitetään. Kun selaat tarraa vasemmalla ja oikealla nuolinäppäimellä, näyttö osoittaa, millä tarran sivulla. Alla olevassa esimerkissä olet kolmiosoisen tarran kolmannella sivulla : [ ] [ ] [=] Huom.: Sivunvaihtoja ei voida käyttää yhdessä grafiikan kanssa. Tulostusasetukset KIETAISTAVAT TARRAT BCODE MODE KIETAISTAVAN TARRAN voit kietoa kokonaan kaapelin tai johdon ympärille. Tieto tulostetaan tarraan automaattisesti niin moneen kertaan kuin mahdollista. Näin tieto on luettavissa mistä kulmasta tahansa. Tekstin toistokertojen määrä riippuu tarran pituudesta, joka asetetaan antamastasi kaapelin halkaisijan mitasta the (vaakasuora kiedonta). 1. Vaakasuora kiedonta, WRAP Vaakasuora kiedonta tuottaa tarran, jonka kiedot kaapelin tai johdon ympärille, ja teksti juoksee tarran poikki. Paina MODE -näppäintä. Ensimmäinen näytölle ilmestyvä kiedonta on horisontaalinen. Valitse painamalla ENTER. WRAP -osoitin ilmestyy näytölle. - Tarran pituus riippuu tekstin pituudesta. - Tulostettavien rivien määrä riippuu käytössä olevasta teippileveydestä (katso lisätietoja kohdasta KOKO sivulla 7). - Useita kopioita pyydettäessä kirjoitin tulostaa tarroihin 2 pientä pistettä osoittamaan katkaisukohdan. - Tulostus pysähtyy, jos muistista käytetään sellaista tietoa, joka ei sovi käytettävissä oleviin toimintoihin. Varmista asetukset ja jatka tulostamista. 2. Pystysuora kiedonta, WRAP VERT Pystysuoralla kiedonnalla tuotat tarran, joka kiedotaan kaapelin tai johdon ympärille. Teksti juoksee tarran suuntaisesti. Paina MODE -näppäintä. Käytä navigointinäppäimen ylänuolta valitaksesi toisen asetuksen: Paina ENTER, ja laite pyytää antamaan halkaisijan. Näytöllä esitetään Ø= xx, jossa xx on oletusarvoisesti 2.5 mm tai 0.1 tuumaa. 11

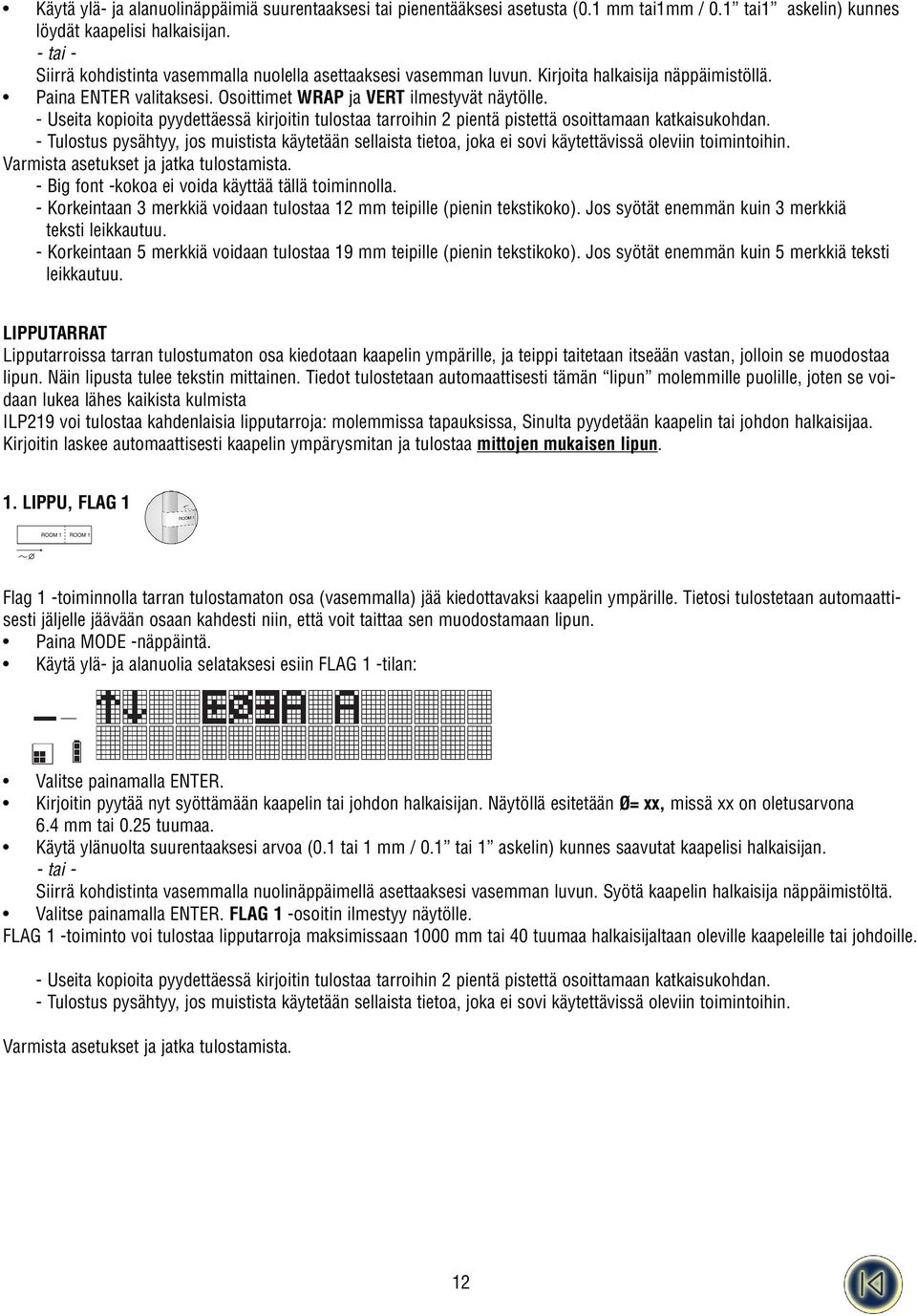

15 Käytä ylä- ja alanuolinäppäimiä suurentaaksesi tai pienentääksesi asetusta (0.1 mm tai1mm / 0.1 tai1 askelin) kunnes löydät kaapelisi halkaisijan. - tai - Siirrä kohdistinta vasemmalla nuolella asettaaksesi vasemman luvun. Kirjoita halkaisija näppäimistöllä. Paina ENTER valitaksesi. Osoittimet WRAP ja VERT ilmestyvät näytölle. - Useita kopioita pyydettäessä kirjoitin tulostaa tarroihin 2 pientä pistettä osoittamaan katkaisukohdan. - Tulostus pysähtyy, jos muistista käytetään sellaista tietoa, joka ei sovi käytettävissä oleviin toimintoihin. Varmista asetukset ja jatka tulostamista. - Big font -kokoa ei voida käyttää tällä toiminnolla. - Korkeintaan 3 merkkiä voidaan tulostaa 12 mm teipille (pienin tekstikoko). Jos syötät enemmän kuin 3 merkkiä teksti leikkautuu. - Korkeintaan 5 merkkiä voidaan tulostaa 19 mm teipille (pienin tekstikoko). Jos syötät enemmän kuin 5 merkkiä teksti leikkautuu. LIPPUTARRAT Lipputarroissa tarran tulostumaton osa kiedotaan kaapelin ympärille, ja teippi taitetaan itseään vastan, jolloin se muodostaa lipun. Näin lipusta tulee tekstin mittainen. Tiedot tulostetaan automaattisesti tämän lipun molemmille puolille, joten se voidaan lukea lähes kaikista kulmista ILP219 voi tulostaa kahdenlaisia lipputarroja: molemmissa tapauksissa, Sinulta pyydetään kaapelin tai johdon halkaisijaa. Kirjoitin laskee automaattisesti kaapelin ympärysmitan ja tulostaa mittojen mukaisen lipun. 1. LIPPU, FLAG 1 Flag 1 -toiminnolla tarran tulostamaton osa (vasemmalla) jää kiedottavaksi kaapelin ympärille. Tietosi tulostetaan automaattisesti jäljelle jäävään osaan kahdesti niin, että voit taittaa sen muodostamaan lipun. Paina MODE -näppäintä. Käytä ylä- ja alanuolia selataksesi esiin FLAG 1 -tilan: Valitse painamalla ENTER. Kirjoitin pyytää nyt syöttämään kaapelin tai johdon halkaisijan. Näytöllä esitetään Ø= xx, missä xx on oletusarvona 6.4 mm tai 0.25 tuumaa. Käytä ylänuolta suurentaaksesi arvoa (0.1 tai 1 mm / 0.1 tai 1 askelin) kunnes saavutat kaapelisi halkaisijan. - tai - Siirrä kohdistinta vasemmalla nuolinäppäimellä asettaaksesi vasemman luvun. Syötä kaapelin halkaisija näppäimistöltä. Valitse painamalla ENTER. FLAG 1 -osoitin ilmestyy näytölle. FLAG 1 -toiminto voi tulostaa lipputarroja maksimissaan 1000 mm tai 40 tuumaa halkaisijaltaan oleville kaapeleille tai johdoille. - Useita kopioita pyydettäessä kirjoitin tulostaa tarroihin 2 pientä pistettä osoittamaan katkaisukohdan. - Tulostus pysähtyy, jos muistista käytetään sellaista tietoa, joka ei sovi käytettävissä oleviin toimintoihin. Varmista asetukset ja jatka tulostamista. 12

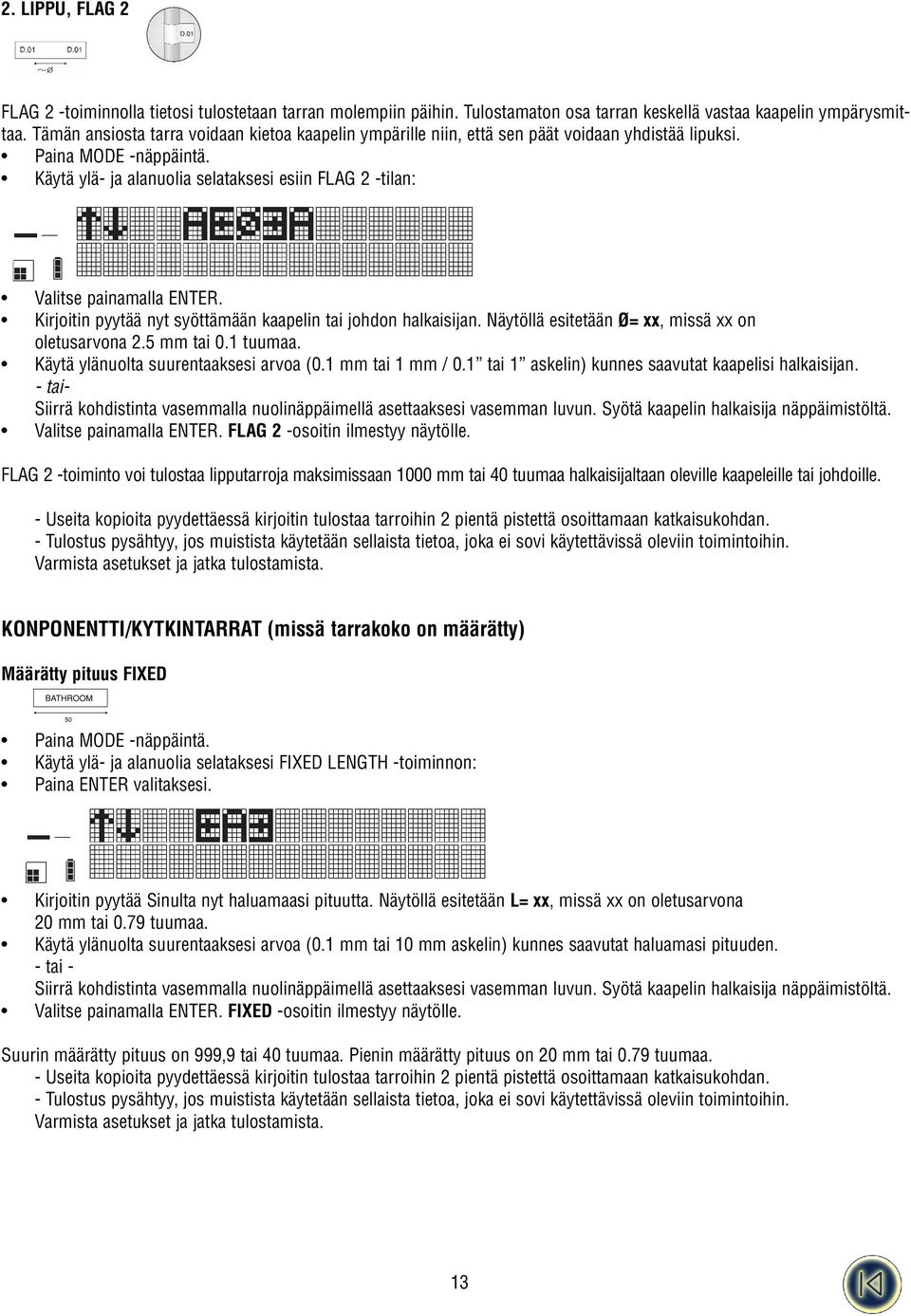

16 2. LIPPU, FLAG 2 FLAG 2 -toiminnolla tietosi tulostetaan tarran molempiin päihin. Tulostamaton osa tarran keskellä vastaa kaapelin ympärysmittaa. Tämän ansiosta tarra voidaan kietoa kaapelin ympärille niin, että sen päät voidaan yhdistää lipuksi. Paina MODE -näppäintä. Käytä ylä- ja alanuolia selataksesi esiin FLAG 2 -tilan: Valitse painamalla ENTER. Kirjoitin pyytää nyt syöttämään kaapelin tai johdon halkaisijan. Näytöllä esitetään Ø= xx, missä xx on oletusarvona 2.5 mm tai 0.1 tuumaa. Käytä ylänuolta suurentaaksesi arvoa (0.1 mm tai 1 mm / 0.1 tai 1 askelin) kunnes saavutat kaapelisi halkaisijan. - tai- Siirrä kohdistinta vasemmalla nuolinäppäimellä asettaaksesi vasemman luvun. Syötä kaapelin halkaisija näppäimistöltä. Valitse painamalla ENTER. FLAG 2 -osoitin ilmestyy näytölle. FLAG 2 -toiminto voi tulostaa lipputarroja maksimissaan 1000 mm tai 40 tuumaa halkaisijaltaan oleville kaapeleille tai johdoille. - Useita kopioita pyydettäessä kirjoitin tulostaa tarroihin 2 pientä pistettä osoittamaan katkaisukohdan. - Tulostus pysähtyy, jos muistista käytetään sellaista tietoa, joka ei sovi käytettävissä oleviin toimintoihin. Varmista asetukset ja jatka tulostamista. KONPONENTTI/KYTKINTARRAT (missä tarrakoko on määrätty) Määrätty pituus FIXED Paina MODE -näppäintä. Käytä ylä- ja alanuolia selataksesi FIXED LENGTH -toiminnon: Paina ENTER valitaksesi. Kirjoitin pyytää Sinulta nyt haluamaasi pituutta. Näytöllä esitetään L= xx, missä xx on oletusarvona 20 mm tai 0.79 tuumaa. Käytä ylänuolta suurentaaksesi arvoa (0.1 mm tai 10 mm askelin) kunnes saavutat haluamasi pituuden. - tai - Siirrä kohdistinta vasemmalla nuolinäppäimellä asettaaksesi vasemman luvun. Syötä kaapelin halkaisija näppäimistöltä. Valitse painamalla ENTER. FIXED -osoitin ilmestyy näytölle. Suurin määrätty pituus on 999,9 tai 40 tuumaa. Pienin määrätty pituus on 20 mm tai 0.79 tuumaa. - Useita kopioita pyydettäessä kirjoitin tulostaa tarroihin 2 pientä pistettä osoittamaan katkaisukohdan. - Tulostus pysähtyy, jos muistista käytetään sellaista tietoa, joka ei sovi käytettävissä oleviin toimintoihin. Varmista asetukset ja jatka tulostamista. 13

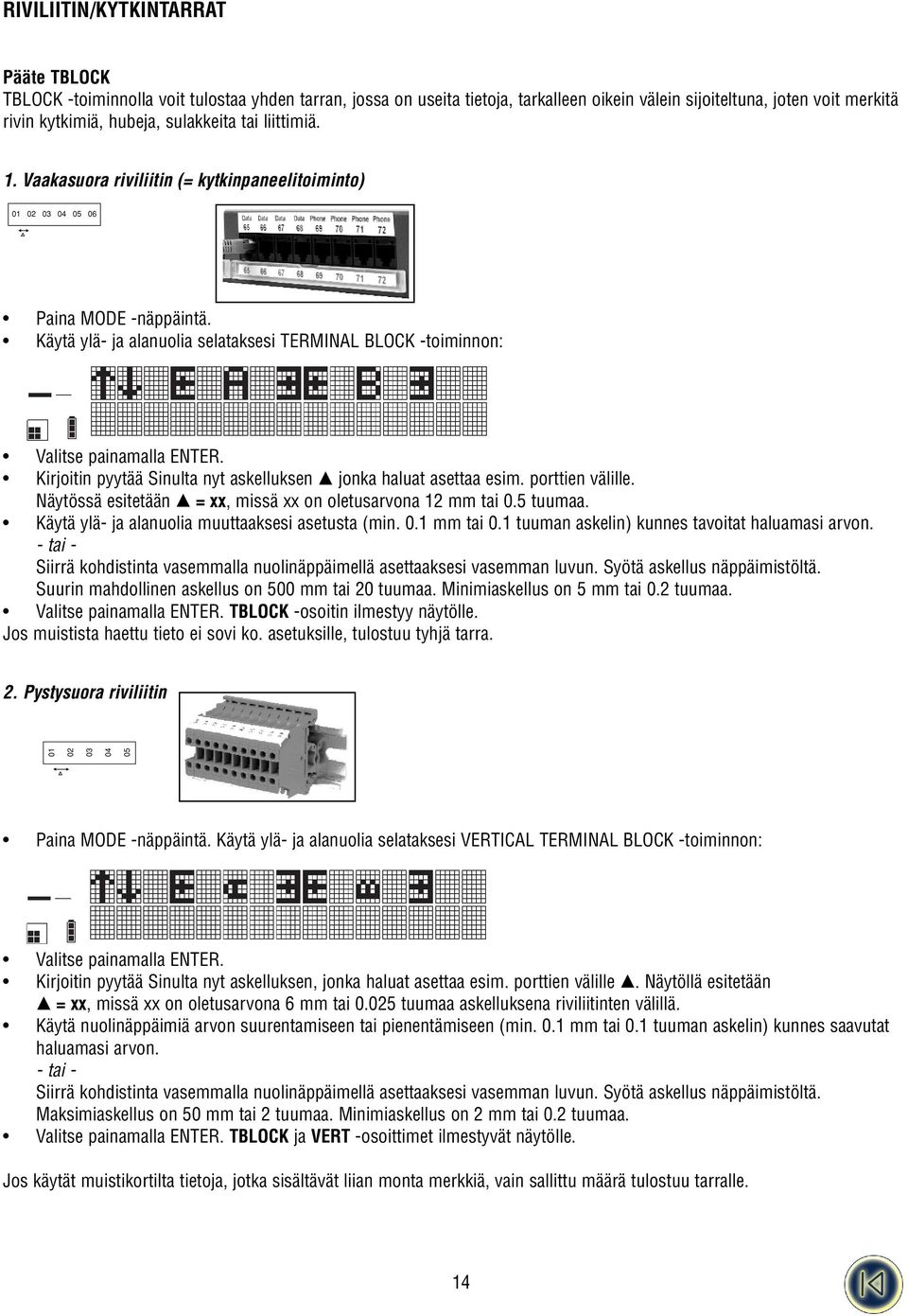

17 RIVILIITIN/KYTKINTARRAT Pääte TBLOCK TBLOCK -toiminnolla voit tulostaa yhden tarran, jossa on useita tietoja, tarkalleen oikein välein sijoiteltuna, joten voit merkitä rivin kytkimiä, hubeja, sulakkeita tai liittimiä. 1. Vaakasuora riviliitin (= kytkinpaneelitoiminto) Paina MODE -näppäintä. Käytä ylä- ja alanuolia selataksesi TERMINAL BLOCK -toiminnon: Valitse painamalla ENTER. Kirjoitin pyytää Sinulta nyt askelluksen C jonka haluat asettaa esim. porttien välille. Näytössä esitetään C = xx, missä xx on oletusarvona 12 mm tai 0.5 tuumaa. Käytä ylä- ja alanuolia muuttaaksesi asetusta (min. 0.1 mm tai 0.1 tuuman askelin) kunnes tavoitat haluamasi arvon. - tai - Siirrä kohdistinta vasemmalla nuolinäppäimellä asettaaksesi vasemman luvun. Syötä askellus näppäimistöltä. Suurin mahdollinen askellus on 500 mm tai 20 tuumaa. Minimiaskellus on 5 mm tai 0.2 tuumaa. Valitse painamalla ENTER. TBLOCK -osoitin ilmestyy näytölle. Jos muistista haettu tieto ei sovi ko. asetuksille, tulostuu tyhjä tarra. 2. Pystysuora riviliitin Paina MODE -näppäintä. Käytä ylä- ja alanuolia selataksesi VERTICAL TERMINAL BLOCK -toiminnon: Valitse painamalla ENTER. Kirjoitin pyytää Sinulta nyt askelluksen, jonka haluat asettaa esim. porttien välille C. Näytöllä esitetään C = xx, missä xx on oletusarvona 6 mm tai tuumaa askelluksena riviliitinten välillä. Käytä nuolinäppäimiä arvon suurentamiseen tai pienentämiseen (min. 0.1 mm tai 0.1 tuuman askelin) kunnes saavutat haluamasi arvon. - tai - Siirrä kohdistinta vasemmalla nuolinäppäimellä asettaaksesi vasemman luvun. Syötä askellus näppäimistöltä. Maksimiaskellus on 50 mm tai 2 tuumaa. Minimiaskellus on 2 mm tai 0.2 tuumaa. Valitse painamalla ENTER. TBLOCK ja VERT -osoittimet ilmestyvät näytölle. Jos käytät muistikortilta tietoja, jotka sisältävät liian monta merkkiä, vain sallittu määrä tulostuu tarralle. 14

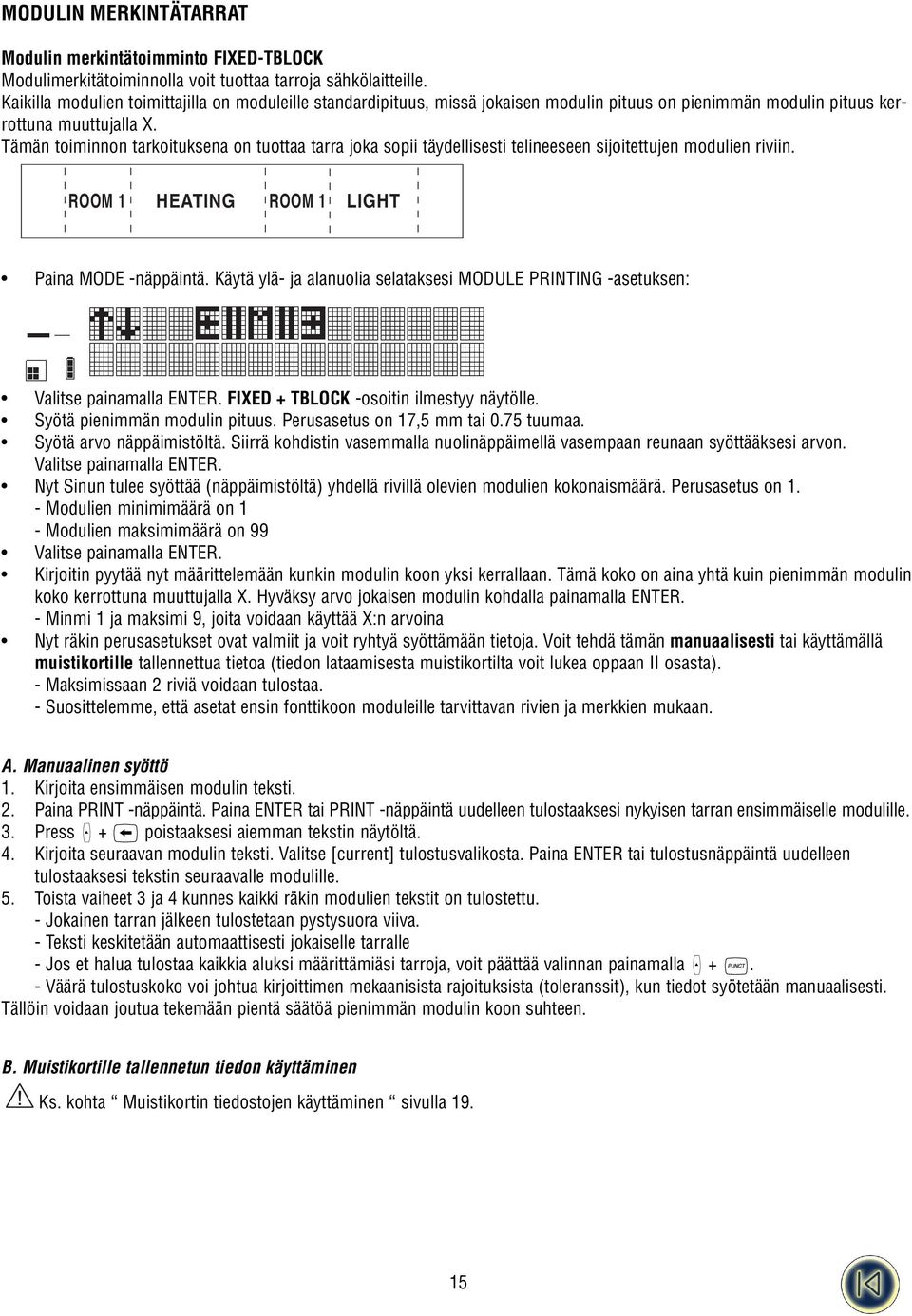

18 MODULIN MERKINTÄTARRAT Modulin merkintätoimminto FIXED-TBLOCK Modulimerkitätoiminnolla voit tuottaa tarroja sähkölaitteille. Kaikilla modulien toimittajilla on moduleille standardipituus, missä jokaisen modulin pituus on pienimmän modulin pituus kerrottuna muuttujalla X. Tämän toiminnon tarkoituksena on tuottaa tarra joka sopii täydellisesti telineeseen sijoitettujen modulien riviin. ROOM 1 HEATING ROOM 1 LIGHT Paina MODE -näppäintä. Käytä ylä- ja alanuolia selataksesi MODULE PRINTING -asetuksen: Valitse painamalla ENTER. FIXED + TBLOCK -osoitin ilmestyy näytölle. Syötä pienimmän modulin pituus. Perusasetus on 17,5 mm tai 0.75 tuumaa. Syötä arvo näppäimistöltä. Siirrä kohdistin vasemmalla nuolinäppäimellä vasempaan reunaan syöttääksesi arvon. Valitse painamalla ENTER. Nyt Sinun tulee syöttää (näppäimistöltä) yhdellä rivillä olevien modulien kokonaismäärä. Perusasetus on 1. - Modulien minimimäärä on 1 - Modulien maksimimäärä on 99 Valitse painamalla ENTER. Kirjoitin pyytää nyt määrittelemään kunkin modulin koon yksi kerrallaan. Tämä koko on aina yhtä kuin pienimmän modulin koko kerrottuna muuttujalla X. Hyväksy arvo jokaisen modulin kohdalla painamalla ENTER. - Minmi 1 ja maksimi 9, joita voidaan käyttää X:n arvoina Nyt räkin perusasetukset ovat valmiit ja voit ryhtyä syöttämään tietoja. Voit tehdä tämän manuaalisesti tai käyttämällä muistikortille tallennettua tietoa (tiedon lataamisesta muistikortilta voit lukea oppaan II osasta). - Maksimissaan 2 riviä voidaan tulostaa. - Suosittelemme, että asetat ensin fonttikoon moduleille tarvittavan rivien ja merkkien mukaan. A. Manuaalinen syöttö 1. Kirjoita ensimmäisen modulin teksti. 2. Paina PRINT -näppäintä. Paina ENTER tai PRINT -näppäintä uudelleen tulostaaksesi nykyisen tarran ensimmäiselle modulille. 3. Press + poistaaksesi aiemman tekstin näytöltä. 4. Kirjoita seuraavan modulin teksti. Valitse [current] tulostusvalikosta. Paina ENTER tai tulostusnäppäintä uudelleen tulostaaksesi tekstin seuraavalle modulille. 5. Toista vaiheet 3 ja 4 kunnes kaikki räkin modulien tekstit on tulostettu. - Jokainen tarran jälkeen tulostetaan pystysuora viiva. - Teksti keskitetään automaattisesti jokaiselle tarralle - Jos et halua tulostaa kaikkia aluksi määrittämiäsi tarroja, voit päättää valinnan painamalla +. - Väärä tulostuskoko voi johtua kirjoittimen mekaanisista rajoituksista (toleranssit), kun tiedot syötetään manuaalisesti. Tällöin voidaan joutua tekemään pientä säätöä pienimmän modulin koon suhteen. B. Muistikortille tallennetun tiedon käyttäminen Ks. kohta Muistikortin tiedostojen käyttäminen sivulla

19 Käyttäessäsi muistikortin tietoja Sinulla on 2 vaihtoehtoa: 1. Ryhmätulostus Jos haluat tulostaa kaikki muistikortille tallennetut tarrat (Ks. sivu 18.) HUOM: Jos valitussa ryhmässä on enemmän tarroja kuin määrättyjä moduleita, vain ensimmäiset tarrat tulostetaan (modulien määrä). Jos valitussa ryhmässä on vähemmän tarroja kuin määrättyjä moduleita, vian ryhmään kuuluvat tarrat tulostuvat ja loppuosa tarrasta jätetään tyhjäksi. Jos yksi valituista tarroista tuottaa kirjoittimen ominaisuuksien vastaisen virheen, kirjoitin tulostaa tyhjän tarran. 2. Valikoiman tulostaminen Jos haluat tulostaa valikoiman tarroja muistikortilta: (Ks. sivu 19 ). HUOM: Jos olet valinnut enemmän tarroja kuin määrättyjä moduleita, vain ensimmäiset tarrat tulostetaan. Jos olet valinnut vähemmän tarroja kuin määrättyjä moduleita, vain valitut tarrat tulostetaan. Loppuosa jää tyhjäksi. Jos yksi valituista tarroista tuottaa kirjoittimen ominaisuuksien vastaisen virheen, kirjoitin tulostaa tyhjän tarran. Tarrojen ja asetusten tallentaminen Tarran tallentaminen + SAVE Voit tallentaa jopa 8 tarraa kirjoittimen muistiin. SAVE 1. Tallentaaksesi nykyisen tarran, paina + tuodaksesi muistipaikat näyttöön. Jos tarroja ei ole tallennettuna, kohdistin ilmestyy ensimmäisen laatikon alle, joka korostetaan. Näytöllä esitetään: GGGGGGGG Laatikot ovat täynnä, jos ne sisältävät tarran ja kohdistin asettuu viimeiseksi muokatun tarran kohdalle esim.: BBBBBGGG Contents lab Tässä esimerkissä on 5 tallennettua tarraa, ja kohdistin on viimeiseksi muokatun tarran kohdalla, jonka sisältö esitetään toisella rivillä. 2. Siirrä kohdistin nuolinäppäimillä tyhjän paikan kohdalle. 3. Paina ENTER tallentaaksesi tarran ja palataksesi tarraan, tai poistuaksesi ja palataksesi tarraan. Tallennetun tarran palauttaminen SAVE 1. Paina RECALL - nähdäksesi tallennettujen tarrojen muistipaikat - kuten yllä kohdassa Tarran tallentaminen. 2. Siirrä kohdistin kunkin täyden paikan alle, kunnes haluamasi tarra esitetään. 3. Valitse haluamasi tarra painamalla ENTER, tai poistuaksesi ja palataksesi edelliseen tarraan. clear Tallennetun tarran poistaminen H + 1. Poistaaksesi tallennetun tarran sierra kohdistin nuolinäppäimillä sen paikan alle. 2. Paina H +. Asetusten tallentaminen Voit tallentaa neljä erilaista asetusta asetusnäppäimiä ja. Näillä näppäimillä tallennetaan tyyli, tarratyyppiasetukset sekä and valittu tulostyyli, mutta ei itse tarran sisältöä 16

20 Näille näppäimille on tallennettu 4 erilaista esiasennettua asetusta. Esiasennetut asetukset voidaan korvata kokonaan itse valituilla asetuksilla. 1. Paina H + jos haluat tallentaa omat asetuksesi näppäimelle P1. 2. Paina P!, jos haluat liittää näppäimen asetukset luomaasi tarraan. Tallennetut asetukset sisältävät koon, tulostusasetukset, tyylin... Neljä esiasennettua tulostusasetusta ovat : Vertical wrap. (Pystysuora kiedonta) Flag 1 (Lippu 1) Fixed Length (Määrätty pituus) Horizontal Terminal Block (Vaakasuora riviliitin) Lisätietoja edelliseen löydät kappaleesta Tulostusasetukset. - Modulitulostusasetuksia ei voi tallentaa! Tarrojen, tiedostojen ja grafiikan lataaminen muistikortille (katso myös OSA II DYMO ILP219 Card loader -sovellus). Tiedostojen käyttäminen muistikortilta Muistikortin asentaminen Asenna muistikortti paikalleen alla olevan kuvan mukaisesti. Voit tarkastaa kortin nimen painamalla H +. Kortin tunnus ilmestyy näytön yläriville. Kortti sisältää 64 kb muistia ja sille voi tallentaa jopa 32 tiedostonimeä (= ryhmää) sekä 32 erilaista grafiikkaa. Tiedostojen sisältämien tarrojen määrä ei ole rajattu. GRAPHIC Tiedoston valitseminen 1. Paina FILE, ja ensimmäisen kortilla olevan tiedoston nimi ilmestyy näytölle. Käytä ylä- ja alanuolia kortilla olevien tiedostonimien selaamiseen. Tiedoston nimi esitetään näytön ensimmäisellä rivillä. 2. Paina ENTER valitaksesi haluamasi tiedoston. Tarran valitseminen 1. Kun olet valinnut tiedoston, ensimmäiset 16 merkkiä ensimmäisestä tarrasta esitetään näytön toisella rivillä. Käytä ylä- ja alanuolia tiedoston sisällön selaamiseen. Jokaisen tarran ensimmäinen rivi esitetään. 2. Paina ENTER valitaksesi haluamasi tarran. Lisätietoja työskentelystä ILP 219 Card Loader -sovelluksella saat tämän oppaan toisesta osasta, Dymo ILP219 Card Loader -sovellus. GRAPHIC GRAFIIKKA + ILP 219 voi tallentaa muistikortille jopa 32 bittikarttakuvaa (ks. kohta Tarran tallentaminen). Ne voidaan yhdistää helposti tarran tekstiin. GRAPHIC 1. Paina + 2. Käytä ylä- ja alanuolia valitaksesi, sijoitatko kuvan tekstin vasemmalle vai oikealle puolelle: jlg + A asettaa grafiikan tekstin vasemmalle puolelle jla + G asettaa grafiikan tekstin oikealle puolelle 17

21 3. Paina ENTER vahvistaaksesi valintasi. Näytöllä esitetään ensimmäinen sille tallennettu kuva. Kuvan nimi esitetään näytön toisella rivillä. 4. Käytä ylä- ja alanuolia valitaksesi haluamasi kuvan. 5. Valitse painamalla ENTER. Näytön vasemmalla puolella esitetään vastaavat kuvakkeet: [G] [=] tai [=] [G] Huomaa: Tämä toiminto voidaan toistaa niin monta kertaa kuin on tarpeen. 6. Poistaaksesi kuvan tarrasta, valitse listasta EMPTY. Huom.: Kaksi yllä esitettyä vaihtoehtoa voidaan yhdistää, jos haluat liittää logon tekstin alkuun ja loppuun. Tulostaminen Saat tulostusvalikon esiin painamalla PRINT. Näytöllä esitetään viisi vaihtoehtoa, joita voit selata navigointinäppäimillä. Eri tulostusvaihtoehdot: 1. CURRENT (nykyinen) Paina ENTER ja ILP219 tulostaa yhden kappaleen nykyistä tarraa. Painamalla print uudelleen voidaan sama toistaa. 2. COPIES (kopiot) Voit tulostaa samasta tarrasta useita kopioita. Valitse tämä vaihtoehto ylä- ja alanuolella tulostusvalikosta. Valitse vaihtoehto painamalla ENTER. Sinua pyydetään antamaan kopiomäärä. # = 01 Valitse kopioiden määrä ylä- ja alanuolella. Jos haluat tulostaa enemmän kuin 9 kopiota, sierra kohdistin navigaationäppäimellä vasemmalle antaaksesi vasemmanpuoleisen numeron. Paina ENTER ja laite alkaa tulostaa haluttua kopiomäärää. Voit syöttää haluamasi kopiomäärän myös suoraan näppäimistöltä. LOKALE 1 : LOKALE 1 3. KASVAVA Tämän toiminnon avulla voit tulostaa kasvavia numerosarjoja. 1. Aloita kirjoittamalla haluamasi numerosarjan ensimmäinen numero. Tarvitessasi voit siirtää kohdistimen nuolinäppäimillä vasemmalle kirjoittaaksesi oikeanpuoleisen numeron (näytössä vasemmalla), ja sitten vasenta nuolta kirjoittaaksesi vasemmanpuoleisen numeron. 2. Valitse kasvava numerointi PRINT -valikosta käyttämällä nuolinäppäimiä. 3. Paina ENTER, ja kohdistin siirtyy loppuarvon kohdalle (näytön oikealla puolella). Aseta lukuarvo ylä- ja alanuolilla ja paina ENTER. 4. Tarrat numeroidaan automaattisesti yhdellä kasvavalla numeroinnilla. ILP 219 tulostaa automaattisesti tekstin + numeron (Line1, Line2, Line3) tai numeron + tekstin (5Z, 6Z, 7Z, jne.). Laite tarkastaa tekstin oikealla puolella olevan ensimmäisen numeron ja aloittaa kasvavan numeroinnin siitä. 4. RYHMÄ Jos haluat tulostaa kaikki jonkin muistiin tallennetun ryhmän tarrat: 1. Valitse tulostusvalikon Group -vaihtoehto. Valitse painamalla ENTER. 2. Selaa muistin ryhmiä ylä- ja alanuolilla (=FILES) 3. Kun haluamasi ryhmän nimi näkyy näytöllä, paina ENTER udelleen, ja koko ryhmä tulostetaan. 5. VALIKOIMA Jos haluat tulostaa valikoiman muistikortilla olevista tarroista: Selaa tulostusvalikon vaihtoehto selection nuolinäppäimillä. Valitse painamalla ENTER. Selaa ylä- ja alanuolilla muistikortin eri ryhmiä. Paina ENTER uudelleen valitaksesi ryhmän, ja Sinua pyydetään valitsemaan haluamasi tarrat. Voit asettaa aloitus- ja lopetustarran. Esimerkki: jos haluat tulostaa tarrat 1, 2 ja 3, valitse 1 aloitustarraksi, paina ENTER, ja valitse 3 lopetustarraksi. 18

22 KIRJOITUSPÄÄN LÄMPÖTILAN SÄÄTÄMINEN + Tietyt materiaalit saattavat vaatia erilaista tulostuslämpötilaa. Kirjoituspään lämpötilaa voidaan säätää tuottamaan tummempaa tai vaaleampaa jälkeä. T Muuttaaksesi lämpötilaa, paina +, ja Sinua pyydetään valitseman korkeampi tai matalampi lämpötila. Tätä voidaan kohottaa + 5, tai vähentää 20 askelluksella 1 (missä + tuottaa tummempaa jälkeä). Puhdistaminen Puhdista leikkurin terä säännöllisesti. Paina ja pidä painettuna leikkurin vipua E paljastaaksesi leikkurin terän D1, ja käytä sitten alkoholiin kastettua pumpulipuikkoa terän molempien puolien puhdistamiseen. Vapauta vipu E. Tarkasta ja puhdista kirjoituspään pinta D2 säännöllisesti, ja käytä VAIN pumpulipuikkoa ja alkoholia. T Suosittelemme lämpimäsi, että käyttäessäsi pysyvää polyesteriteippiä puhdistat leikkurin säännöllisesti välttääksesi voimakkaan liiman aiheuttamaa tukkeentumista. Vianetsintä Ei näyttöä Tarkasta, että kirjoitin on päällä Vaihda loppuun kuluneet paristot Tarkasta verkkolaite. Tarkasta, onko paristopakkaus ladattu Ei tulostetta tai heikkolaatuinen tulostusjälki Vaihda loppuun kuluneet paristot Tarkasta, että kasetti on asennettu oikein Puhdista kirjoituspää Vaihda teippikasetti Teippitukos Nosta teippikasetti varovasti ulos Poista/vapauta takertunut teippi ÄLÄ KATKAISE värinauhaa - kiristä rullasta kiertämällä Leikkaa liika teippi pois Asenna teippikasetti uudelleen tai vaihda se Leikkuri toimii heikosti Puhdista leikkurin terä säännöllisesti Tulostusnäppäin ei vastaa!!!!!!!!!!!!!!! näytössä osoittaa tukoksen. Paina jotakin näppäintä palataksesi normaalinäyttöön. Avaa kasettikotelo ja poista tukos. Ei auttanut? Soita DYMO käyttäjätukeen - ks. takuukirjanen. Takuun rekisteröinti Ole hyvä ja täytä takuun rekisteröintikortti ja lähetä se asianmukaisen asiakaspalveluosoitteeseen seitsemän päivän kuluessa hankinasta Katso lisätietoja takuukirjasesta. 19

23 OSA II Card Loader -sovellus Käyttöönotto Tässä oppaassa kuvaillaan, kuinka DYMO ILP219 Card Loader -sovellusta käytetään luomaan ja lataamaan tiedostoja, tarra- ja grafiikkakirjastoja käytettäväksi teollisella DYMO ILP219 tarrakirjoittimella. Yleiskatsaus DYMO ILP219 Card Loader -sovellus tarjoaa helpon tavan luoda tarra- ja grafiikkaryhmiä, joita voidaan ladata DYMO ILP219 tarrakirjoittimeen. Kun ryhmä on ladattu kirjoittimeen, tarrat tallennetaan muistikortille. Muistikortti on ohjelmoitu Smart Card, jota DYMO ILP219 kirjoitin käyttää. Sinulla voi olla useita muistikortteja jotka sisältävät erilaisia ryhmiä joista voit valita tulostettavia tarroja ja grafiikkaa. Voit tuottaa ryhmiä suoraan ILP219 Card Loader -sovelluksella, voit tuoda toisella sovelluksella tuotettua tekstiä, tai voit käyttää Smart Paste -komentoa. Smart Paste mahdollistaa tarrojen luomisen kopioimalla useita kohteita tekstinkäsittelyohjelmasta, taulukosta, tai muunlaisesta ohjelmasta. Tarraryhmistä Tarraryhmään sisältyy yksi tai useampi alaryhmä tarroja ja, vaihtoehtoisesti, valittua grafiikkaa. Tarraryhmä sisältää tavallisesti tiettyyn tarkoitukseen käytettäviä tarroja. Tarrat voidaan ryhmitellä alaryhmässä luokan, käytön, tai muun kriteerin mukaan helppoa hakua varten. Yksi sarja voi sisältää esimerkiksi kaikki tarrat ja grafiikat, joita tarvitaan asentajalle puhelinkaapeleiden merkintään. Projektinjohtaja, joka on suunnitellut tarrat tiettyyn asennuksen voi koota yhteen kaikki tarrat ja grafiikat, joita tarvitaan, ryhmitellä ne osaston tai huoneen mukaan, ja ladata sitten sarjan ILP -kirjoittimeen. Asentaja ottaa sitten tarrat sisältävän kirjoittimen mukaansa asennuspaikalle ja tulostaa tarrat asennuksen edetessä, lisäten tarvittaessa grafiikkaa. Grafiikasta ILP219 Card Loader -sovelluksella voidaan tuoda jopa 32 erilaista kuvaa. Voit sitten valita, mitkä kuvat liitetään mihinkin tarrasarjaan. Sovellukseen voidaan tuoda seuraavia kuvaformaatteja: BMP, JPG, PCX, PNG, TIF, WMF, ja EMF. Riippumatta tuotavan grafiikan formaatista, kaikki grafiikka käännetään yksiväriseksi 48 pikseliä korkeaksi bittikarttakuvaksi. Leveys sovitetaan niin, että alkuperäisen kuvan suhteet säilyvät. Jokaisella kuvalla on yksilöllinen, enintään 12 merkkiä pitkä nimi. Oletusarvona kuvan nimeksi tulee alkuperäisen kuvatiedoston nimen ensimmäiset 12 merkkiä. Tuotujen kuvien nimiä voidaan kuitenkin muokata. PART Software Manual 20

24 Sovellusohjelman rekisteröinti Kun käytät ILP219 Card Loader -sovellusta ensimmäisen kerran, Sinua pyydetään rekisteröimään sovellus. Suosittelemme lämpimästi, että rekisteröit ILP219 Card Loader -sovelluksen, jotta voit vastaanottaa asiakastukea, tietoa tuotepäivityksistä, sekä DYMO:n erikoistiedotteita. Jos et halua rekisteröidä tuotetta heti, Sinua kehotetaan uudelleen, kun käynnistät sovelluksen seuraavan kerran. Voit rekisteröidä sovelluksen milloin tahansa alla esitetyn ohjeen mukaan. Sovelluksen rekisteröinti 1 Valitse Register -vaihtoehto Help -valikosta. Tervehdysikkuna aukeaa. 1 Näpäytä Register. Rekisteröintivelho käynnistyy. 1 Täytä kaikki lomakkeen tarvottavat kentät ja näpäytä Next. Tarvittavat kentät on merkitty lihavoidulla tekstillä. 2 Vastaa seuraavissa kahdessa ruudussa esitettyihin kysymyksiin ja näpäytä Next. Rekisteröinti-ikkuna aukeaa. 1 Valitse Internet-rekisteröinti tai lomakkeen tulostaminen faksaamista tai postittamista varten. Jos rekisteröit Internetissä, odota muutama sekunti, kun tietosi lähetetään DYMO:lle. Jos haluat faksata tai postittaa lomakkeen, näpäytä Print, jolloin lomake tulostuu, ja postita lomake siihen tulostettuun osoitteeseen. ILP219 Card Loader -käyttöliittymä ILP219 Card Loader -sovellus koostuu kolmesta näkymästä: Group/Ryhmänäkymä, Label/Tarranäkymä, ja Graphics/Grafiikkanäkymä. Tässä osassa kuvaillaan kyseiset näkymät yksityiskohtaisesti. ILP219 Card Loader -sovelluksen käynnistäminen R Valitse Start /Käynnistä> Programs/Ohjelmat > DYMO ILP219 Card Loader > DYMO ILP219 Card Loader. ILP219 Card Loader -sovellus avaa tarranäkymän. Tarranäkymä Tarranäkymä esittää kunkin sarjan tarrojen sisältämän tekstin. Tässä näkymässä voit lisätä tai muokata tarrojesi tekstejä. Valikot Työkalupalkki Tarrojen sisältö Näkymä -välilehdet Tilanäyttö Jokainen rivi tässä näkymässä edustaa yhtä tarraa. Voit valita, esitetäänkö tarrojen sisältö tarroina (As Labels) vai tekstiriveinä (As Lines). Tarranäkymässä (As Labels), joka nähdään yllä, näytetään jokaisen tarran rivit kuten ne tulostuvat. Rivit, joihin on lisätty viivakoodi, on esitetty alleviivattuna ja lihavoituna. Viivakoodeja itseään ei esitetä. 21

25 As Lines -näkymä esittää tarran jokaisen rivin omassa palstassaan. Tämän ansiosta jokin palsta voidaan valita kokonaan ja suorittaa yleinen toiminto, kuten poistaa tekstirivi ja lisätä viivakoodi. Ryhmänäkymä Ryhmänäkymä esittää tarraryhmän sisällön puumuodossa, jolloin tarrojen ryhmittely on nähtävissä. Tarraryhmässä voi olla 32 alaryhmää. Tarraryhmän sisältämien tarrojen määrää rajoittaa vain käytettävissä oleva muisti. Ryhmänäkymässä voit järjestellä tarrojasi, siirtää tai kopioida tarroja eri ryhmien välillä ja poistaa tarroja ryhmästä tai alaryhmistä. Kuva esittää jokaisen tarran yhteydessä sisältääkö tarra viivakoodin vai pelkästään tekstiä. Kun valitset ryhmänäkymässä jonkin ryhmän ja siirryt tarranäkymään, vain valitun ryhmän tarrat esitetään. Kun lisäät tarran tarranäkymässä, tarra lisätään kulloinkin valittuna olevaan ryhmään. Jos haluat nähdä kaikki ryhmän tarrat, valitse Card ID (Korttitunnus) ennekuin vaihdat tarranäkymään. Grafiikkanäkymä Grafiikkanäkymä esittää kaikki tarrasarjaan liitetyt kuvat Tässä näkymässä voit lisätä, kopioida, tai poistaa kuvia. Voit myös kääntää kuvan pysty- tai vaakasuunnassa. 22

26 Valikot ja komennot Tiedostovalikko (File) Tässä osassa esitellään käytössäsi olevat komennot. Lisätietoja yksittäisestä komennosta: ks. Help. Seuraavat komennot on saatavilla tiedostovalikossa. Työkalupalkin Valikkokomento Kuvaus kuvake New Label Set Uusi tarrasarja Open Avaa Sulkee nykyisen tarrasarjan, ehdottaa tarvittaessa tallentamista, ja avaa uuden, nimettömän tarrasarjan. Näyttää Open File (avaa tiedosto) ikkunan, jotta voit avata uuden tarrasarjan. Jos nykyistä tarrasarjaa on muokattu, mutta sitä ei ole tallennettu, ohjelma kehottaa tallentamaan muutokset. Muistaa viimeksi avatun hakemiston jota on käytetty Open tai Save As -komennolla. Save Tallenna Save As Tallenna nimellä Create Group Luo ryhmä Rename Group Import Tuo Print Report Tulosta tiedot Tallentaa nykyisen tarran jos nykyistä sarjaa ei ole tallennettu, käyttää Save As (tallenna nimellä) komentoa. Save As näyttää tallenna tiedosto -ikkunan jossa voit nimetä tarran ennen tallentamista. Lisää uuden New Group -nimisen alaryhmän. Valitsee nykyisen ryhmän ja sallii Sinun nimetä ryhmän nykyisellä nimellään tai nimetä ryhmän uudelleen. Mahdollista tekstin tuomisen rivinsiirtomerkein varustetusta tai tekstitiedoston lisäämisen uuteen tai olemassa olevaan alaryhmään nykyisessä tarraryhmässä. Tulostaa tarran tiedot valittuun kirjoittimeen. 23

27 Print Setup Download Lataa Exit Poistu Näyttää tulostimen ikkunan ja sallii pääsyn ajuriasetuksiin. Lataa nykyisen tarrasarjan ILP219 -tarrakirjoittimeen. Poistuu ohjelmasta. Jos nykyistä tarraa ei ole tallennettu, suosittelee tallentamista. Muokkausvalikko (Edit) Seuraavat komennot ovat käytettävissä muokkausvalikossa Työkalupalkin Valikkokomento Kuvaus kuvake Undo Peruuta Cut Leikkaa Copy Kopioi Paste Liitä Delete Poista Select All Valitse kaikki Card ID Korttitunnus Smart Paste Peruuttaa viimeisen toimenpiteen Leikkaa valinnan leikepöydälle Kopioi valinnan leikepöydälle Jos leikepöydällä on tekstiä, liittää tekstin tarraan. Jos leikepöydällä on grafiikkaa, lisää kuvan grafiikkalistaan. Poistaa valitun tarran, kuvaan tai ryhmän. Jos ryhmä poistetaan, myös ryhmän sisältämät tarrat poistetaan. Valitsee kaikki tarrat Avaa korttitunnusikkunan, jossa voit lisätä korttitunnuksen nykyiselle tarraryhmälle. Suorittaa toimenpiteen, jossa liitetään useita tarroja. Ks. s. 34. Näkymävalikko (View) Seuraavat komennot ovat käytettävissä näkymävalikossa. Valikkokomento Kuvaus Groups Näyttää ryhmänäkymän Ryhmät Labels Näyttää tarranäkymän Tarrat Graphics Näyttää grafiikkanäkymän Grafiikka Label Preview Avaa esikatseluikkunan, josta voi tarkastella, minkälaisena tarra tulostuu Tarrojen esikatselu Lisäysvalikko (Insert) Seuraavat komennot ovat käytettävissä lisäysvalikossa. Valikkokomento Kuvaus Picture Voit lisätä kuvan tiedostosta. Ks. kuvien käyttö sivulla 29. Kuva 24

28 Apuvalikko (Help) Seuraavat komennot ovat käytettävissä apuvalikossa. Valikkokomento Kuvaus Contents Esittää Help -sisällysluettelon Sisältö Registrer Esittää sähköisen rekisteröinnin sivun Rekisteröi About Esittää sovelluksen versionumeron Lisätietoja Avun saaminen ILP219 Card Loader -sovellus sisältää kattavan (englanninkielisen) Help-tiedoston. Aputiedoston avaaminen 1. Valitse Help -valikosta Contents tai Help Index. 2. Valitse aihe, josta haluat lukea. Help voidaan avata myös F1 -näppäimellä useimmissa ikkunoissa, jolloin saadaan aiheenmukaista tietoa. Tarrojen luominen ILP219 Card Loader -sovelluksella voit luoda tarroja ja tarraryhmiä, jotka voit ladata ILP219 tarrakirjoittimen muistikortille. Voit sitten tulostaa muistikortilla olevat tarrat kuinka monesti haluat ja vapaasti valittavina yhdistelminä. Voit myös lisätä yhden tai kaksi kuvaa tarraryhmän mukana olevista kuvista tarraasi. Tässä kappaleessa kuvaillaan, kuinka luot tarroja ILP219 Card Loader -sovelluksella. Lisätietoa näistä aiheista saat HELP-tiedostosta. Tarraryhmän luominen Suorita seuraavat vaiheet luodaksesi tarraryhmän: 1. Avaa uusi tarraryhmä. 2. Määrää korttitunnus. 3. Lisää tekstit ja viivakoodit tarroihisi. 4. Ryhmittele tarrat. 5. Lisää kuvat sarjaan. 6. Lataa sarja ILP219 -kirjoittimeen. Uuden tarraryhmän avaamien Voit luoda ja tallentaa rajattoman määrän tarraryhmiä. Jokaiseen näistä ryhmistä kuuluu toisiinsa liittyviä tarroja tai alaryhmiä jotka voidaan ladata ja käyttää uudelleen ja uudelleen. Uuden tarraryhmän avaaminen Valitse ILP219 Card Loader -sovelluksen kautta File -valikosta New Label Set. Uusi tyhjä sarja aukeaa tarranäkymään. Korttitunnuksen määrittäminen Korttitunnus on nimi, jolla kortille tallennettu tarraryhmä tunnistetaan. Korttitunnus voi olla esimerkiksi sähköasennustyö numero tai jokin muu merkitsevä viittaus. Korttitunnus voi sisältää 15 merkkiä, joihin voi lukeutua välilyöntejä. Sinun tulee määrätä tarraryhmälle korttitunnus ennen kuin lataat sen ILP219 kirjoittimen muistikortille. Jos olet määrännyt korttitunnuksen ja valitset Download (lataa) korttitunnusikkuna aukeaa. Kun tarraryhmä on ladattu, korttitunnusnäppäimen painaminen näyttää kortin tunnuksen. Näin voit varmistua muistikortin sisällöstä. Korttitunnuksen määrääminen 1. Valitse Edit -valikosta Card ID. Korttitunnuksen ikkuna aukeaa. 25
