1 Asennus- ja huolto-ohje ENREGIS/X-Box -hulevesikasettijärjestelmä ja ENREGIS/Controlbox -tarkastuskanava

2 Yleistä ENREGIS/X-Box -hulevesikasetti on yksi markkinoiden kestävimmistä kaseteista. ENREGIS/X-Box -kasetteja on saatavana cm:n korkuisina 5 cm:n välein. Tämän lisäksi on saatavana erilaisia tarkastus- ja huuhtelukanavia. 170 mm:n kanava 500 mm:n kanava Hulevesikasettien suunnittelussa, mitoituksessa ja asennuksessa on noudatettava lakisääteisiä määräyksiä, lupamenettelyitä sekä asianmukaisten standardien ja työohjeistusten määräyksiä (Saksassa esim. DWA-A 138). Tämän lisäksi on noudatettava seuraavia ohjeita: Hulevesikasettiryhmä on asennettava vähintään 1,0 metrin etäisyydelle pohjaveden keskimääräisestä yläpinnasta. Alustan on oltava riittävän kantava (min. kimmomoduuli (E vd ) 25 MN/m 2 ) ja imeytyskäytössä riittävän hyvin vettä läpäisevä. Vedenläpäisevyys on riittävä, kun vedenläpäisevyyskerroin on suurempi kuin kf = m/s. Näin on vain, jos maaperä on sitomatonta tai sekarakeista standardin DIN mukaisesti. Tästä johtuen on yleensä teetettävä asiantuntijan suorittama maaperätutkimus, jonka avulla selvitetään maa-aineksen kf-arvo (ks. myös DWA-A 138). Mikäli pohjamaa on sitomatonta ja kasvillisuutta sisältävää tai sekarakeista maa-ainesta, kantavuus on yleensä riittävän hyvä. Hulevesiä imeytettäessä vedenläpäisevyysarvo ei saa olla suurempi kuin kf = m/s, koska pohjaveden etäisyyden ollessa pieni sadevesi imeytyisi pohjaveteen niin nopeasti, että se ei pysyisi vedellä kyllästyneessä vyöhykkeessä riittävän kauan ja maaperässä tapahtuvat kemialliset ja biologiset prosessit eivät siten puhdistaisi vettä riittävästi.

3 Varastointi ja kuljetus ENREGIS/Controlbox- ja 600 x 600 x 600 mm:n kokoiset ENREGIS/X-Box-kasetit pakataan kuljetusta varten yleensä siten, että yhdellä kuormalavalla on 16 kasettia (yhden 600 mm kasetin paino on n. 10 kg). Kuormalavojen purkuun ja siirtoon voidaan käyttää tarkoitukseen sopivaa haarukkatrukkia tai pyöräkuormaajaa. Jos nostossa käytetään kaivinkonetta tai nosturia, niiden tulee olla hyväksyttäjä kyseiseen käyttöön. HUOMIO: Kasetteja ei saa käsitellä alle +5 C:een lämpötilassa. Kasettien putoamista tai iskeytymistä toisiaan vasten on vältettävä! Välivarastoitaessa alustan tulee olla riittävän kiinteä ja tasainen, ja onnettomuuksien välttämiseksi kasettien varastointikorkeus ei saa ylittää 3 metriä. Kuormalavat on tuettava tuulen ja myrskyn varalta. Kasetteja ei saa varastoida ulkona yli vuotta pidempään. Kasetteja ei saa varastoida suorassa auringonpaisteessa vaan niiden tulee olla varastoinnin ajan varjoisassa paikassa ja/tai peitettynä vaalealla, valoa läpäisemättömällä muovilla. Kasettien kuumentumista tulee välttää. Kasetit saa asentaa vasta niiden jäähdyttyä (esim. aikaisin aamulla). Ennen asennusta kasetit on tarkistettava vaurioiden varalta. Vaurioituneita kasetteja ei saa asentaa. Rakennustöitä koskevia turvallisuusmääräyksiä on noudatettava.

4 Asennuskaivannon kaivaminen ja pohjan tasoitus Kaivantotöissä on noudatettava asianmukaisia työturvallisuusohjeita ja viranomaismääräyksiä. Työalueena toimivan kaivannon pituuden ja leveyden on oltava vähintään 1 metriä hulevesikasettijärjestelmän pituutta ja leveyttä suurempi. Asennuskaivannon syvyys saadaan laskemalla yhteen kasettien korkeus, täyttömaan paksuus ja kasettien alle tulevan hienojakoisen soran paksuus. Asennuskaivannon pohjan on oltava vaakatasossa ja tasainen, ja painaumia ja pehmeitä kohtia tulee välttää. Asennuskaivannon pohjan niihin kohtiin, joihin vajo- tai sadevesi kasautuu, on vaihdettava paremmin vettä läpäisevä maa-aines. Imeytyslaitteistoja käytettäessä asennuskaivannon tiivistetyn pohjan vedenläpäisevyyden on oltava vähintään suunnitellun läpäisevyysarvon mukainen. Mikäli tarpeellista, kaivannon pohjalle on levitettävä tasoituskerros hiekasta, soraisesta hiekasta tai hienojakoisesta sorasta (raekoko 2 8 mm). Pinta tiivistetään kevyellä tärylevyllä esimerkiksi ohjeistuksen DWA-A 139 mukaisesti ja tasataan vesivaa'an ja oikolaudan avulla. Tasoitetun kerroksen päällä saa kulkea tämän jälkeen vain lankkuja tai muottilevyjä pitkin.

5 Asentajan on varmistettava, että pohjan tiivistysaste on väh. 97 % ja min. kimmokerroin (E vd ) 25 MN/m 2. Suodatinkankaan asennus Tasauskerroksen päälle levitetään tasaisesti riittävän suuri maanrakennuskangas (väh. käyttöluokan 3 suodatinkangas) ja imeytyskasetit asennetaan kankaan päälle valmistajan ohjeiden mukaan. Maanrakennuskangas estää pohjamaan huuhtoutumisen. Myös hulevesikasettien ulkoreunat ympäröidään kokonaan ja tasaisesti maanrakennuskankaalla. Saumakohdissa kankaan on oltava limittäin vähintään 0,50 m.

6 Putkien läpivientikohtiin kankaaseen leikataan ristit putken koon mukaan. Kasettien ja kankaan väliin ei saa jäädä maa-ainesta. Kangas on asennettava koko järjestelmän ympärille eikä kankaassa saa olla aukkoja. Kasettien asennus Kasetit sijoitetaan suunnittelijan ohjeiden mukaisesti vierekkäin ja peräkkäin kerros kerrokselta. Huuhtelukanava sijoitetaan normaalista järjestelmän keskelle alimpaan kerrokseen. Huuhtelukanavien sijainnit voidaan myös sovittaa tuloputkien mukaan Kasettien liitokset:

7 Liittimet on kuvattu seuraavassa taulukossa: Ristiliittimet ENREGIS/X-kasettien liittämiseksi toisiinsa Kiinnitä asennustyökalun avulla, kunnes liitin lukittuu. Jokaiselle liitossivulle kiinnitetään kaksi liitintä Klipsiliittimet Controlbox-tarkastuskanavan ja X-Box-kasetin liittämiseksi toisiinsa. Jokaiselle liitossivulle kiinnitetään kaksi liitintä Pistoliittimet päällekkäisten kerrosten liittämiseksi toisiinsa Kerrosten väliin kiinnitetään yksi pistoliitin jokaisen kasetin keskelle

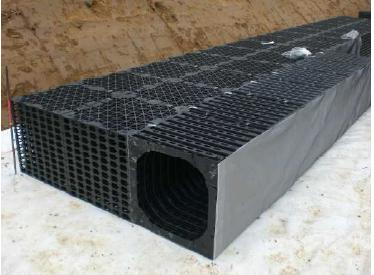

8 Valinnainen Enregis/Special Filter Stage -sisäinen suodatin Toimitukseen sisältyvä PE/PP-suodatinkangas levitetään huuhtelukanavan alle. PE/PP-kangas asennetaan suodatinkasetin/huuhtelukanavan ympärille ja kiinnitetään paikoilleen esim. nitojalla.

9 Kangas nostetaan n. 15 cm kasetin reunan yli ja seuraava kasettijono asennetaan paikalleen. Suodatin sidotaan paikoilleen liittämällä loput kasetit rakenteeseen.

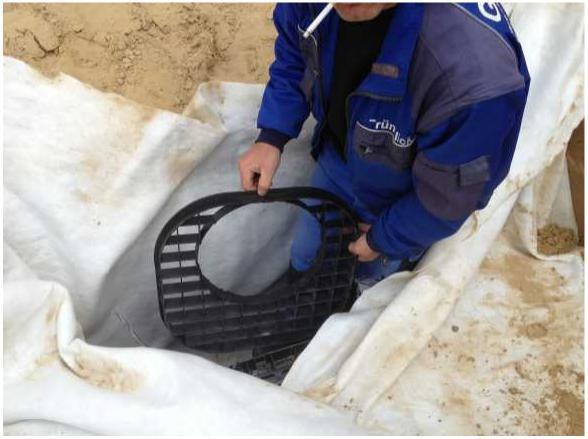

10 ENREGIS/Controlbox-tarkastuskanavan sahausmatriisilla varustettu peitelevy putkiliitännälle ENREGIS/Controlbox-tarkastuskanavan päätylevy lukittuu paikoilleen klipsien avulla. Peitelevyyn sahataan pistosahalla sopivan kokoinen aukko putkelle.

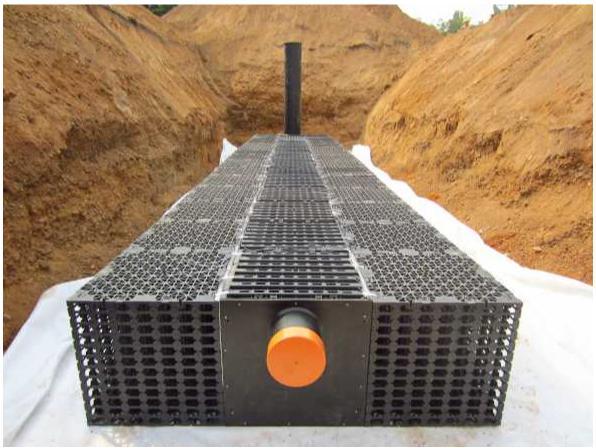

11 Lähes valmis imeytysjärjestelmä Huuhtelukaivon asennus

12 Huuhtelukaivon liittäminen Controlbox- huuhtelukanavaan

13

14 Hulevesijärjestelmän tuuletus Jotta ilma pääsisi ulos säiliöstä sen täytön aikana on järjestelmään asennettava tuuletus. Tuuletusjärjestelmien on oltava sellaisia, etteivät pienet eläimet voi kulkeutua hulevesijärjestelmään

15 Asennuskaivannon täyttö Hulevesijärjestelmän ja asennuskaivannon reunojen välinen tila täytetään sitomattomalla, pyöristetyllä soralla (maksimiraekoko 32 mm) siten, että täyttömaa tulee aivan maanrakennuskankaaseen kiinni. Hulevesijärjestelmän ja kaivannon reunan välisen alueen on oltava vähintään 1/4 hulevesijärjestelmän korkeudesta, kuitenkin vähintään 0,50 m. Järjestelmästä kauempana olevat alueet voidaan täyttää myös maanrakennusalalla hyväksyttyjen sääntöjen mukaisella sekarakeisella maa-aineksella. Täyttömaan k-arvon on oltava kaikilla alueilla suurempi kuin maaperän k-arvo. Täyttömaaksi soveltuvat kaikki maanrakennusalalla hyväksyttyjen sääntöjen mukaiset tiivistettävät maa-ainekset. Vedenpitävän ulkokuoren vaurioitumisen välttämiseksi reunojen pinnat on peitettävä mekaanisesti suojaavalla maanrakennuskankaalla, jolla on mahdollisesti myös kuivaava ja suodattava vaikutus. Täyttömaa tulee asentaa kaikkialle mahdollisimman samanaikaisesti ja täyttömaakerroksen paksuuden tulee olla hulevesijärjestelmän sivuilla mahdollisimman yhtäläinen (korkeintaan 0,30 m). Täyttömaa tiivistetään kevyellä tai keskipainavalla tärylevyllä esimerkiksi ohjeistuksen DWA-A 139 mukaisesti. Hulevesijärjestelmän pinnan päälle levitetään jo asennetun suodatinkankaan lisäksi vielä toinen kerros maanrakennuskangasta tai tasauskerros hiekasta, soraisesta hiekasta tai hienojakoisesta sorasta. Molemmissa tapauksissa on varmistettava, että kerroksen eristys- ja suodatusominaisuudet ovat riittävät. Ensimmäisessä täyttökerroksessa (> 30 cm; renkaiden jälkiä ja kääntöliikkeitä vältettävä) tulee käyttää sitomatonta tai sekarakeista maa-ainesta, jonka maksimiraekoko on dmax = 32 mm ja jonka sisältämä sora on pyöristettyä. Ajoneuvolla ei saa ajaa

16 hulevesijärjestelmän päälle. Käyttötarkoituksesta riippuen kerros levitetään joko kaivinkoneella tai etukuormaajalla. Tiivistyksessä käytetään esimerkiksi ohjeistuksen DWA-A 139 mukaista kevyttä tai keskipainavaa tärylevyä. Tiejyrän käyttö on kielletty. Seuraavissa täyttökerroksissa voidaan käyttää mitä tahansa, maanrakennusalalla hyväksyttyjen sääntöjen mukaista tiivistettävää maa-ainesta. Tiivistykseen voidaan käyttää mitä tahansa maantiivistyskonetta, jonka kokonaispaino on korkeintaan 6 tonnia. Tiivistystä koskevat vaatimukset määräytyvät maanpinnan käytön mukaan. Jos maanpintaa tullaan käyttämään liikennetarkoitukseen, on noudatettava tienrakennusta koskevia viranomaismääräyksiä. Tiivistysasteen on oltava todistettavasti vähintään DPr = 97 %. Rakenteen päälle saa ajaa raskaalla työkoneella (maks. pyöräkuorma 5 tn; 30 tonnin raskas ajoneuvo) yleensä vasta sitten, kun täytön paksuus on yli 0,80 m. Täytön jälkeen rakenteen kimmokertoimen on oltava E v2 45 MN/m 2. Hulevesijärjestelmiä ei tule asentaa pakkasella. Hulevesijärjestelmissä täyttömaana saa käyttää vain routimattomia maalajeja. Muuta huomioitavaa Juurien tunkeutuminen järjestelmään tulee estää (ainoastaan matalajuuristen kasvien istutus sallittua; hulevesijärjestelmän etäisyys puista vähintään puolet puun latvuksen läpimitasta). Hulevesijärjestelmä, tuloputki ja sisäinen suodatin on tarkistettava ja huollettava

17 säännöllisin väliajoin. Painepesussa voidaan käyttää korkeintaan 100 barin painetta. ENREGIS/X-Box-kasetin ja ENREGIS/CONTROLBOX-tarkastuskanavan asennussyvyydet ENREGIS/X-Box-kasettien hyväksytyt asennuskriteerit koskevat saksalaisen RStO 01- ohjeen mukaista rakennusluokkaa V ja VI ja standardin DIN 1072 mukaista 60 tonnin raskaan ajoneuvon kuormitusta: ENREGIS/X-Box-kasetin minimipeittosyvyys: 0,8 m ENREGIS/X-Box-kasettien maksimiasennussyvyys: 4,5 m ENREGIS/X-Box-kasettijärjestelmän maksimikorkeus: 1,8 m ENREGIS/Controlbox-tarkastuskanavan asennusehdot: ENREGIS/Controlbox-elementin minimipeittosyvyys: 1 m ENREGIS/Controlbox-elementin maksimiasennussyvyys: 3,5 m ENREGIS/Controlbox-elementtijärjestelmän maksimikorkeus: 1,8 m Näiden asennusta koskevien raja-arvojen ylittäminen edellyttää ENREGIS GmbH:n kirjallista hyväksyntää. Tässä ilmoitetut käyttötekniset ohjeet ovat sitomattomia. Ne perustuvat omaan kokemukseemme ja ne on laadittu parhaan tietämyksemme mukaan. Vaikutuksemme ulkopuolisista työolosuhteista sekä erilaisista käyttöolosuhteista johtuen tässä ilmoitettuja tietoja ei voi käyttää vaatimuksen perusteena. ENREGIS-tuotteen soveltuvuus kulloiseenkin käyttötarkoitukseen on tarkistettava. Emme voi valvoa näiden tuotteiden käyttöä, soveltamista tai käsittelyä ja siksi tuotteiden käyttö, sovellus ja käsittely tapahtuu asiakkaan vastuulla. Vastuu määräytyy ainoastaan toimitusja maksuehtojen mukaisesti (katso Ne sisältävät myös mahdolliset takuuehdot, joiden edellytyksenä on, että ilmoittamiamme tuoteominaisuuksia ei ole muutettu.
