1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä jäähdytysjärjestelmään tulee reikä, kaappi vaurioituu ja sisällä olevat elintarvikkeet saattavat pilaantua. Kaappin reunat tai ulkonevat osat voivat olla teräviä. Kaappia siirrettäessä on toimittava varoen ja käytettävä aina hansikkaita. Lapset Huolehdi siitä, etteivät pikkulapset pääse käsiksi laitteen säätimiin tai kaapin sisäosiin. Vanhan kaapin romuttaminen Irrota pistoke pistorasiasta ja katkaise liitosjohto kaapin puoleisesta päästä. Varmista, että kaikki lukot ja salvat on irrotettu estääksesi pikkulasten joutumisen kaapin sisälle. Varminta on irrottaa koko ovi. Varo, ettet vahingoita kaapin kylmäjärjestelmää. Kaapin eristeet ja kylmäjärjestelmä saattavat sisältää aineita, jotka vahingoittavat otsonikerrosta. Tämän vuoksi kaappi on vietävä asianmukaiseen kierrätyskeskukseen. HUOM! Uudessa kaapissa ei ole otsonikerrosta vahingoittavia aineita. Lisää tietoa löydät käyttöohjeesta. Asialliseen romuttamiseen liittyvää tietoa saat kuntasi jätehuoltoa hoitavalta viranomaiselta. AEG /1 32 Sisällysluettelo Turvallisuus Vanhan kaapin romuttaminen Sisällysluettelo Jääkaapin/pakastimen kuvaus Säätölaitteet Ennen kaapin käyttöönottoa Jääkaapin käyttö Kytke virta jääkaappiin ja säädä oikea lämpötila... Jääkaapin sisälämpötila...

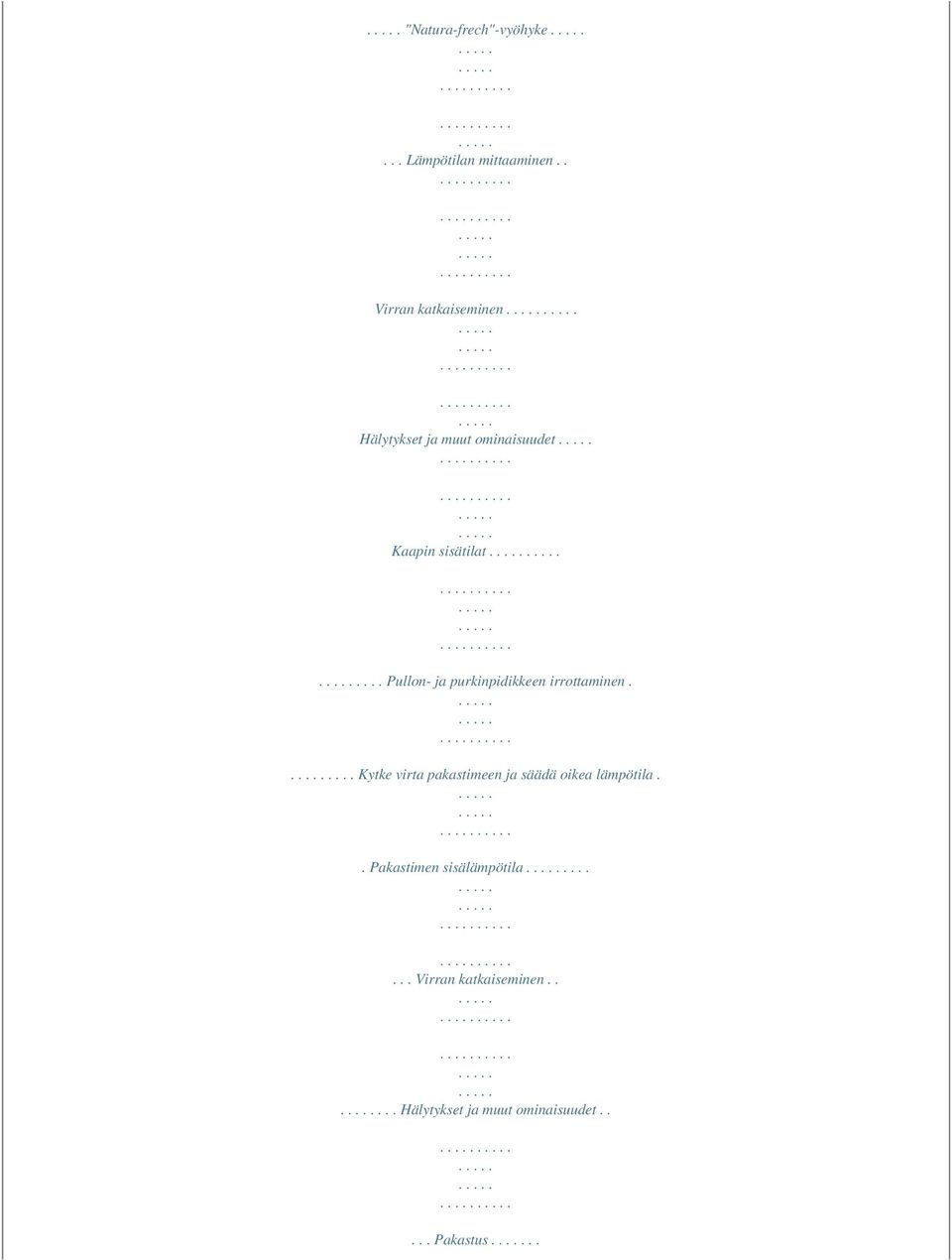

3 "Natura-frech"-vyöhyke... Lämpötilan mittaaminen.. Virran katkaiseminen Hälytykset ja muut ominaisuudet Kaapin sisätilat.... Pullon- ja purkinpidikkeen irrottaminen..... Kytke virta pakastimeen ja säädä oikea lämpötila.. Pakastimen sisälämpötila Virran katkaiseminen..... Hälytykset ja muut ominaisuudet..... Pakastus..

4 ... Pakasteiden säilytysaikoja Sulattaminen. Kaapin sisätilat Pakastimen käyttö Käytännön ohjeita Energiansäästövihjeitä Ympäristönäkökohtia Ympäristön säästämiseksi Hoito ja puhdistus..

5 Ilmanvaihtosäleikön irrotus..... Puhdistus.... Sisävalo - lampun vaihto Hiilisuodattimen vaihto... Jääkaapin sulatus... Pakastimen sulatus AEG /1 Kun kaappi on pois käytöstä Jos kaappi ei toimi tyydyttävästi Kuluttajaneuvonta...

6 Huolto ja varaosat.. 56 Takuu Tekniset tiedot Asennus Liitäntäjohto.. Pakkauksen purkaminen Sähköliitäntä. Hiilisuodattimen asennus

7 .. Kuljetustuet Puhdistus ennen käyttöä.. Etäisyystukien kiinnitys Asennus..... Oven kätisyyden vaihto Jääkaapin/pakastimen kuvaus Malli S Lasihylly 2. Jakohylly 3. "Natura-fresh" vyöhyke, laatikot ja kansi 4. Pakastimen laatikko 5. Pakastuslevy 6. Ilmanvaihtosäleikkö 7. Voilokero, rasia, munalokero 8. Alahylly 9. Ritilä 10. Pikajäähdytyshylly 11. Pullon- ja purkinpidike 12. Kylmavaraaja AEG / Malli S KG 1. Lasihylly 2. Jakohylly 3. "Natura-fresh" vyöhyke, laatikot ja kansi 4. Pakastimen laatikko 5. Pakastuslevy 6. Ilmanvaihtosäleikkö 7. Voilokero + rasia + munalokero 8. Ovihylly 9. Alahylly 10. Ritilä 11. Pikajäähdytyshylly 12. Pullon- ja purkinpidike 13. Kylmävaraaja Säätölaitteet 5 A BC D E FG H I 18 J KL A. Päävirtakytkin: Käytetään kaapin toimintaan ja toiminnasta pois kytkemiseen "naturafrech"-vyöhyke mukaanlukien. B. Vihreä merkkivalo: Palaa aina kun kaappi on toiminnassa. C. Lämpömittarinäyttö: Osoittaa jääkaapin keskilämpötilan (ei "naturafrech" vyöhykkeen). D. Lämpötilanvalitsin: Käytetään jääkaapin lämpötilan säätämiseen. E. Pikajäähdytyspainike (Coolmatic) Käytetään pikajäähdytyksen toimintaan ja toiminnasta pois kytkemiseen. F. Keltainen merkkivalo: Palaa, kun pikajäähdytys on toiminnassa. G. Keltainen merkkivalo: Palaa, kun pikapakastus on toiminnassa. H. Pikapakastuspainike (FROSTMATIC) Käytetään pikapakastuksen toimintaan ja toiminnasta pois kytkemiseen. AEG /1 35 I.

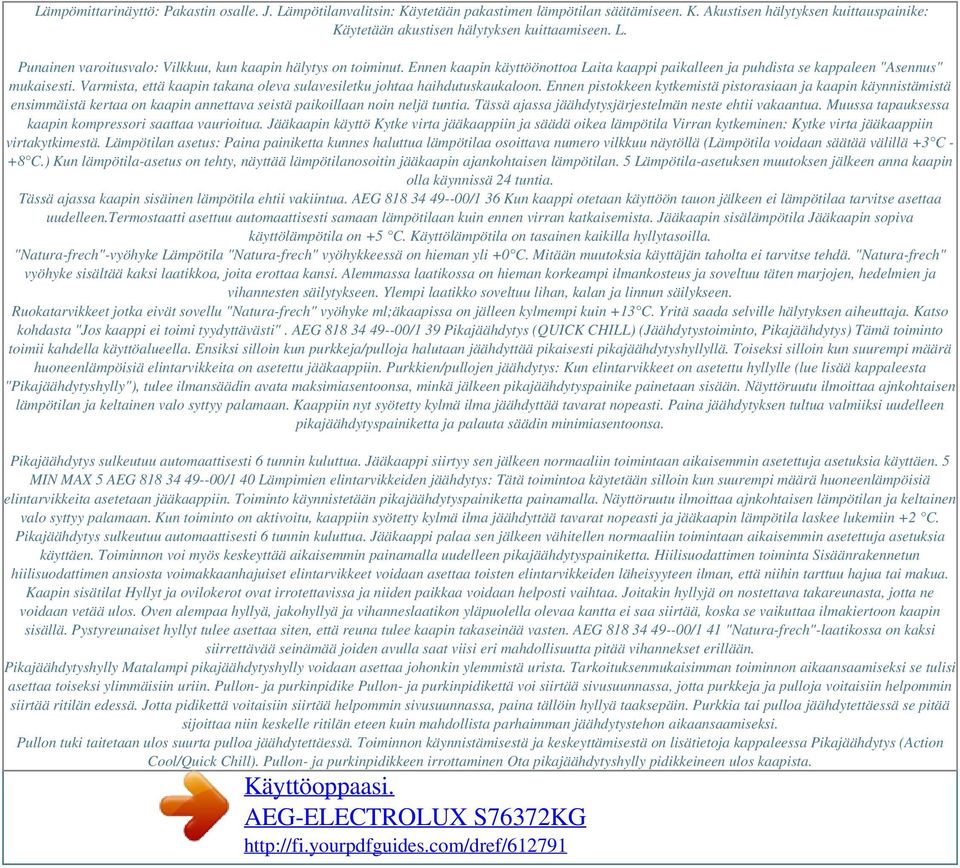

8 Lämpömittarinäyttö: Pakastin osalle. J. Lämpötilanvalitsin: Käytetään pakastimen lämpötilan säätämiseen. K. Akustisen hälytyksen kuittauspainike: Käytetään akustisen hälytyksen kuittaamiseen. L. Punainen varoitusvalo: Vilkkuu, kun kaapin hälytys on toiminut. Ennen kaapin käyttöönottoa Laita kaappi paikalleen ja puhdista se kappaleen "Asennus" mukaisesti. Varmista, että kaapin takana oleva sulavesiletku johtaa haihdutuskaukaloon. Ennen pistokkeen kytkemistä pistorasiaan ja kaapin käynnistämistä ensimmäistä kertaa on kaapin annettava seistä paikoillaan noin neljä tuntia. Tässä ajassa jäähdytysjärjestelmän neste ehtii vakaantua. Muussa tapauksessa kaapin kompressori saattaa vaurioitua. Jääkaapin käyttö Kytke virta jääkaappiin ja säädä oikea lämpötila Virran kytkeminen: Kytke virta jääkaappiin virtakytkimestä. Lämpötilan asetus: Paina painiketta kunnes haluttua lämpötilaa osoittava numero vilkkuu näytöllä (Lämpötila voidaan säätää välillä +3 C - +8 C.) Kun lämpötila-asetus on tehty, näyttää lämpötilanosoitin jääkaapin ajankohtaisen lämpötilan. 5 Lämpötila-asetuksen muutoksen jälkeen anna kaapin olla käynnissä 24 tuntia. Tässä ajassa kaapin sisäinen lämpötila ehtii vakiintua. AEG /1 36 Kun kaappi otetaan käyttöön tauon jälkeen ei lämpötilaa tarvitse asettaa uudelleen.termostaatti asettuu automaattisesti samaan lämpötilaan kuin ennen virran katkaisemista. Jääkaapin sisälämpötila Jääkaapin sopiva käyttölämpötila on +5 C. Käyttölämpötila on tasainen kaikilla hyllytasoilla. "Natura-frech"-vyöhyke Lämpötila "Natura-frech" vyöhykkeessä on hieman yli +0 C. Mitään muutoksia käyttäjän taholta ei tarvitse tehdä. "Natura-frech" vyöhyke sisältää kaksi laatikkoa, joita erottaa kansi. Alemmassa laatikossa on hieman korkeampi ilmankosteus ja soveltuu täten marjojen, hedelmien ja vihannesten säilytykseen. Ylempi laatikko soveltuu lihan, kalan ja linnun säilykseen. Ruokatarvikkeet jotka eivät sovellu "Natura-frech" vyöhyke ml;äkaapissa on jälleen kylmempi kuin +13 C. Yritä saada selville hälytyksen aiheuttaja. Katso kohdasta "Jos kaappi ei toimi tyydyttävästi". AEG /1 39 Pikajäähdytys (QUICK CHILL) (Jäähdytystoiminto, Pikajäähdytys) Tämä toiminto toimii kahdella käyttöalueella. Ensiksi silloin kun purkkeja/pulloja halutaan jäähdyttää pikaisesti pikajäähdytyshyllyllä. Toiseksi silloin kun suurempi määrä huoneenlämpöisiä elintarvikkeita on asetettu jääkaappiin. Purkkien/pullojen jäähdytys: Kun elintarvikkeet on asetettu hyllylle (lue lisää kappaleesta "Pikajäähdytyshylly"), tulee ilmansäädin avata maksimiasentoonsa, minkä jälkeen pikajäähdytyspainike painetaan sisään. Näyttöruutu ilmoittaa ajnkohtaisen lämpötilan ja keltainen valo syttyy palamaan. Kaappiin nyt syötetty kylmä ilma jäähdyttää tavarat nopeasti. Paina jäähdytyksen tultua valmiiksi uudelleen pikajäähdytyspainiketta ja palauta säädin minimiasentoonsa. Pikajäähdytys sulkeutuu automaattisesti 6 tunnin kuluttua. Jääkaappi siirtyy sen jälkeen normaaliin toimintaan aikaisemmin asetettuja asetuksia käyttäen. 5 MIN MAX 5 AEG /1 40 Lämpimien elintarvikkeiden jäähdytys: Tätä toimintoa käytetään silloin kun suurempi määrä huoneenlämpöisiä elintarvikkeita asetetaan jääkaappiin. Toiminto käynnistetään pikajäähdytyspainiketta painamalla. Näyttöruutu ilmoittaa ajnkohtaisen lämpötilan ja keltainen valo syttyy palamaan. Kun toiminto on aktivoitu, kaappiin syötetty kylmä ilma jäähdyttää tavarat nopeasti ja jääkaapin lämpötila laskee lukemiin +2 C. Pikajäähdytys sulkeutuu automaattisesti 6 tunnin kuluttua. Jääkaappi palaa sen jälkeen vähitellen normaaliin toimintaan aikaisemmin asetettuja asetuksia käyttäen. Toiminnon voi myös keskeyttää aikaisemmin painamalla uudelleen pikajäähdytyspainiketta. Hiilisuodattimen toiminta Sisäänrakennetun hiilisuodattimen ansiosta voimakkaanhajuiset elintarvikkeet voidaan asettaa toisten elintarvikkeiden läheisyyteen ilman, että niihin tarttuu hajua tai makua. Kaapin sisätilat Hyllyt ja ovilokerot ovat irrotettavissa ja niiden paikkaa voidaan helposti vaihtaa. Joitakin hyllyjä on nostettava takareunasta, jotta ne voidaan vetää ulos. Oven alempaa hyllyä, jakohyllyä ja vihanneslaatikon yläpuolella olevaa kantta ei saa siirtää, koska se vaikuttaa ilmakiertoon kaapin sisällä. Pystyreunaiset hyllyt tulee asettaa siten, että reuna tulee kaapin takaseinää vasten. AEG /1 41 "Natura-frech"-laatikossa on kaksi siirrettävää seinämää joiden avulla saat viisi eri mahdollisuutta pitää vihannekset erillään. Pikajäähdytyshylly Matalampi pikajäähdytyshylly voidaan asettaa johonkin ylemmistä urista. Tarkoituksenmukaisimman toiminnon aikaansaamiseksi se tulisi asettaa toiseksi ylimmäisiin uriin. Pullon- ja purkinpidike Pullon- ja purkinpidikettä voi siirtää sivusuunnassa, jotta purkkeja ja pulloja voitaisiin helpommin siirtää ritilän edessä. Jotta pidikettä voitaisiin siirtää helpommin sivusuunnassa, paina tällöin hyllyä taaksepäin. Purkkia tai pulloa jäähdytettäessä se pitää sijoittaa niin keskelle ritilän eteen kuin mahdollista parhaimman jäähdytystehon aikaansaamiseksi. Pullon tuki taitetaan ulos suurta pulloa jäähdytettäessä. Toiminnon käynnistämisestä ja keskeyttämisestä on lisätietoja kappaleessa Pikajäähdytys (Action Cool/Quick Chill). Pullon- ja purkinpidikkeen irrottaminen Ota pikajäähdytyshylly pidikkeineen ulos kaapista.

9 Pidikkeen irrottamiseksi hyllystä taivuta pidikkeen takaosan hyllyyn kiinnittäviä hakasia ulospäin. AEG /1 42 Pakastimen käyttö Kytke virta pakastimeen ja säädä oikea lämpötila Painetaan ON/OFF (päällä/pois päältä)-painiketta. Tällöin vihreä merkkivalo syttyy. Mikäli pakastimen sisälämpötila nousee huoneenlämpöiseksi, kuuluu hälytysääni. Kuittaa hälytys painiketta painamalla. Lämpötilansäätöpainikkeet Lämpötilaa säädetään käyttämällä painikkeita "+" (WARMER, lämpimämpi) ja "-" (COLDER, kylmempi). Painikkeet ovat lämpötilanäytön yhteydessä. Kun lämpötila-asetus on tehty, näyttää lämpötilanosoitin pakastimen kulloisenkin lämpötilan. Pakastimen sisälämpötila Jotta ruokatarvike säilyy pitkään, on pakastimen sisälämpötilan oltava -18 C tai alhaisempi. Huomaa, että virrankulutus kasvaa lämpötilan laskiessa. Lämpötila-asetuksen muutoksen jälkeen anna kaapin olla käynnissä 24 tuntia. Tässä ajassa kaapin sisäinen lämpötila ehtii vakiintua. Kun kaappi otetaan käyttöön tauon jälkeen ei lämpötilaa tarvitse asettaa uudelleen.termostaatti asettuu automaattisesti samaan lämpötilaan kuin ennen virran katkaisemista. Lämpötilanäyttö voidaan vaihtaa ACTUAL (todellinen) -lämpötilan näytöstä (jolloin näyttö on tasaisesti valaistu) DESIRED (haluttu) -lämpötilan näyttöön (näyttö vilkkuu) painamalla toista näistä kahdesta painikkeesta: "+" (WARMER, lämpimämpi) tai "-" (COLDER, kylmempi). Joka kerta, kun toista painiketta painetaan uudelleen, DESIRED (haluttu) -lämpötila muuttuu 1 C. Jos kumpaakaan painiketta ei paineta, lämpötila- näyttö vaihtuu automaattisesti hetken kuluttua (n. 5 sek) näyttämään ACTUAL (todellinen) -lämpötilaa. Kaapin ACTUAL (todellinen) -lämpötila on tällöin säädetty vastaamaan esivalittua DESIRED (haluttu) -lämpötilaa. AEG /1 43 DESIRED (haluttu) -lämpötila: Tämä on kaapissa tarvittava lämpötila, ja sitä voidaan säätää vastaamaan näytössä olevia lämpötiloja. Vilkkuvat numerot osoittavat DESIRED (haluttu) -lämpötilaa. ACTUAL (todellinen) -lämpötila: Lämpötilanäyttö osoittaa lämpötilaa, joka tällä hetkellä kaapissa on. Valaistut numerot osoittavat ACTUAL (todellinen) -lämpötilaa. Kun TURBO/FROSTMATIC -toiminto on kytketty päälle, alkuperäistä valittua DESIRED (haluttu) -lämpötilaa ei voida muuttaa. Lämpötilanäyttö ilmoittaa pakastettujen tuotteiden lämpimimmän lämpötilan. Mikäli lämpötila halutaan mitata lämpömittaria käyttäen, on tämä sijoitettava pakastettujen tuotteiden väliin, jolloin se osoittaa niiden todellisen lämpötilan. Lämpötilanäyttö ilmoittaa muulla tavalla mitattua lämpötilaa hieman korkeamman arvon. Mikäli kaappi vioittuu, lämpötilannäytölle ilmestyy neliö- tai kirjainmerkki. Virran katkaiseminen Jääkaappi- ja pakastinosat voidaan kytkeä pois päältä toisistaan riippumatta. Katkaise virta painamalla lämpötilansäätö (+)-painikketta niin usein että kirjaimet OF näkyvät OF lämpötila-ikkunassa ja pidä sitten painiketta alaspainettuna noin 5 sekuntia. Tällöin lämpötilaikkunassa lukemat siirtyvät 3:sta 1:een. Virta kytkeytyy pois kun lukema "1" on saavutettu. Lämpötilaikkuna sammuu. Huomautus: Laitetta ei voida kytkeä pois päältä tällä tavoin, ellei siihen tule virtaa, ts. ellei pistotulppa ole kytketty pistorasiaan, tai sähkökatkoksen aikana. Kun laitteeseen jälleen tulee virtaa, se palauttaa käyttöön ennen virran katkeamista voimassa olleet asetukset. AEG /1 44 Ellei laitetta tulla käyttämään pitkään aikaan: 1. Sulje laite pitämällä ON/OFF-painikke alaspainettuna noin 5 sekunnin ajan. 2. Irrota pistotulppa pistorasiasta tai katkaise virta virtakytkimestä. 3. Sulata pakastinosa ja puhdista kaappi huolella (katso kappale "Huolto ja puhdistus"). 4. Jätä laitteen ovet auki pahan hajun muodostumisen estämiseksi. Hälytykset ja muut ominaisuudet Toimintovirhetilanne Jos koneen elektroniikkajärjestelmä havaitsee teknisen vian, joka edellyttää teknisen asiakaspalvelun toimenpiteitä, lämpötilanäytön alaosaan ilmestyy neliö- tai kirjainmerkki. Punainen varoitusmerkkivalo vilkkuu. Kone jatkaa toimintaansa hätätilassa. "Ovi auki" hälytin Jos ovi on auki yli n.1,5 minuutin, alkaa punainen varoitusvalo vilkkua ja äänimerkki kuulua. Hälytysäänen sulkeminen: Kuittaa äänimerkki painikkeella. Äänimerkki toistuu niin kauan kun 18 5 ovi on auki. Punainen varoitusvalo sammuu, kun ovi suljetaan. Lämpötilahälytys Punainen varoitusvalo vilkkuu ja äänimerkki kuuluu, kun kaapissa on lämpimämpää kuin -8 C. Samanaikaisesti alkaa lämpömittarinäyttö vilkkua. 11 Lämpötilahälytyksen sulkeminen: Paina kuittauspainikkeesta kuitataksesi hälytyksen. Lämpömittarinäyttö lakkaa vilkkumasta. Punainen varoitusvalo sammuu kun lämpötila pakastimessa on jälleen kylmempi kuin -8 C. Yritä saada selville hälytyksen aiheuttaja. Katso kohdasta "Jos kaappi ei toimi tyydyttävästi". AEG /1 45 Lämpötilamuisti Lämpötilamuisti osoittaa, että kaappi on hälyttänyt. Lämpötilamuisti toimii seuraavasti: Kun lämpötila kaapissa on lämpötilan kohoamisen jälkeen jälleen alle -8 C lakkaa äänimerkki kuulumasta. Lämpötilamuisti osoittaa, että hälytin on toiminut, lämpömittarinäyttö ja punainen varoitusvalo vilkkuvat. Kun painat kuittauspainikkeesta näet kaapin lämpimimmän lämpötilan hälytyksen aikana ja lämpötilanäytön vilkkuminen lakkaa.

10 Lämpötilannäyttö voi olla avuksi kun arvioit voidaanko elintarvikkeita käyttää vai täytyykö ne hävittää. Noin -12 C: useimmat elintarvikkeet voidaan pakastaa uudelleen. Jäätelö on erittäin herkkää lämpötilan vaihteluille ja tulee käyttää heti. -9 C - -2 C: puolivalmiit tai raakapakasteet tulee valmistaa ruuaksi ennenkuin ne käytetään tai pakastetaan uudelleen. Sulaneita äyriäisiä ei tule pakastaa uudelleen. Tarkista kuitenkin aina itse elintarvikkeiden laatu nähdäksesi voidaanko ne pakastaa uudelleen vai hävittää. Pakastus Paina pikapakastuspainiketta noin 24 tuntia ennen pakastettavan ruokatarvikkeen laittamista pakastimeen. Sulkeminen: Pikapakastusvaihe päättyy automaattisesti noin 50 tuntia painikkeen painamisen jälkeen. Pikapakastuspainiketta ei tarvitse painaa, mikäli pakastettavana on 24 tunnin aikana ainoastaan pieniä ruokatarvikemääriä. Pikapakastusvaihe voidaan lopettaa painamalla pika pakastuspainiketta uudelleen. Keltainen pikapakastuksen merkkivalo palaa niin kauan kuin pakastusvaihe on päällä. 18 AEG /1 46 Pakastamiseen liittyviä käytännön ohjeita Tuotteiden pakastaminen tapahtuu ylähyllyllä, tai tämän alla olevalla hyllyllä. Pakastettaessa suurenpia ruokatarvike määriä siirretään kylmävaraaja pakastehyllyn alla olevaan laatikkoon/tilaan. Laita ruokatarvikkeet suoraan pakastushyllyille. Asettele ruokatarvikkeet siten, että kylmä ilma pääsee kiertämään vapaasti niiden välissä. Älä laita pakastettavaa ruokatarviketta suoraan kiinni jo pakastuneeseen tuotteeseen. Pakastettavan ruokatarvikkeen lämpö saattaa sulattaa jo pakastunutta ruokatarviketta. Kun ruokatarvikkeet ovat pakastuneet, laita ne mahdollisimman tiiviisti toisiaan vasten. Näin ne säilyvät mahdollisimman pitkään kylminä esim. sähkökatkoksen sattuessa. Älä pakasta liian suuria määriä kerrallaan. Laitteen pakastusteho on ilmoitettu teknisissä tiedoissa. Varmista, että kaappi toimii ja että lämpötila pysyy asetetun mukaisena vuorokauden ensikäynnistyksestä. Käytä pakastinta tuoreiden ruokatarvikkeiden pakastukseen vasta tämän jälkeen. Pakasteiden säilytysaikoja Kaupasta ostetut valmiit pakasteet: Noudata pakkauksessa annettuja ohjeita. Kotona pakastetut ruokatarvikkeet: Rasvaisia ja suolaisia ruokatarvikkeita ei tule säilyttää pakastettuna kauempaa kuin kolme kuukautta. Keitetty ja vähärasvainen ruoka säilyy pakastettuna noin kuusi kuukautta. Rasvaton ruoka ja marjat säilyvät pakastimessa noin vuoden. AEG /1 47 Sulattaminen Ruokatarvikkeet on parasta sulattaa laatikkoa ei tule poistaa. Se on tarpeen, jotta varmistetaan riittävä vanhat jääkuutiot ja valmista uusia tarpeen että kaapin ovi on kunnolla yhteydessä noudata tarkasti kappaleessa "Pakastimen käyttö" annettuja ohjeita. Näin säästyt turhalta energiankulutukselta. Älä käytä pakastinta tarpeettoman kylmänä. Sopiva pakastinlämpötila on -18 C C. Sulata pakastin, kun huurrekerroksen paksuus on 3-5 mm. Varmista, että oven tiiviste on ehjä ja pidä se aina puhtaana. AEG /1 49 Ympäristönäkökohtia Kaapin eriste ja laitteen kylmäaine eivät vahingoita otsonikerrosta. Pakkauksen kaikki osat ovat kierrätettäviä. Kaappi on suunniteltu siten, että se on helppo purkaa kierrätystä varten. Ympäristön säästämiseksi Vie pakkaus sekä käytetyt jääkaapit ja pakastimet kierrätyslaitokseen. käyttää monta kertaa. Säilytä elintarvikkeet purkeissa, astioissa ja pakkauksissa, joita voidaan Käytä kaapin puhdistukseen mietoa astianpesuainetta. Noudata "Energiansäästövihjeitä" Kysy lisätietoja paikkakuntasi viranomaisilta tai laitteen jälleenmyyjältä. Hoito ja puhdistus Ilmanvaihtosäleikön irrotus Ilmanvaihtosäleikkö voidaan irrottaa esim. puhdistusta varten. Napsauta ilmanvaihtosäleikkö auki vetämällä sitä itseesi päin. Puhdistus Puhdista kaappi säännöllisesti. Kytke virta pois kaapista ja irrota pistoke pistorasiasta. Poista irtonaiset osat ja pese ne käsin. Pyyhi kaappi ulkoa ja sisältä sekä oven tiiviste. Käytä pehmeää riepua ja haaleaan veteen lisättyä mietoa pesuliuosta. Älä sulje ovea ennen kuin kaappi on sisältä kokonaan kuiva. "Natura-frech"-laatikko Vedä laatikko ulos. Nosta laatikkoa hiukan sivukiskojen pyörien yli, kallista alaspäin ja vedä ulospäin. Vedä jakohylly ulos. Pese miedolla astianpesuaineelle, huuhtele huolellisesti haalealla vedellä. Asenna laatikko takaisin päinvastaisessa järjestyksessä. AEG /1 50 Irrota ilmanvaihtosäleikkö (katso kappale "Ilmanvaihtosäleikön irrotus") ja imuroi kaapin alla oleva alue. Siirrä kaappi etäämmälle seinästä ja imuroi sen takana oleva alue, jäähdytysjärjestelmä sekä kompressori. Kaappia siirrettäessä on lattian naarmuttamisen välttämiseksi suositeltavaa nostaa kaappia etureunasta. Sisävalo - lampun vaihto Jotta jääkaapin lampunkupu voidaan vaihtaa täytyy lampunkupu ruuvata irti ruuvimeisselillä. Kaapin sisävalo syttyy automaattisesti, kun kaapin ovi avataan. (Valo sammuu jos ovi on auki yli 20 min.) Irrota pistoke pistorasiasta ennen lampun vaihtamista. Älä koske lamppuun paljain sormin. Halogeenipolttimot ovat herkkiä ihosta irtoavalle rasvalle. Leikkaa lampun pakkaus siten, että lampun kanta paljastuu. Laita lamppu pidikkeeseensä puristaen pakkauksen sisällä olevan lasiosan kohdalta. Käytä kirkasta, pienpainetyypin halogeenipolttimoa. Kanta G4. Jännite 12 V. UV-blocked. Nimellisteho 25 W/polttimo. Hiilisuodattimen vaihto Parhaan toiminnon takaamiseksi hiilisuodatin tulee normaalikäytössä vaihtaa kerran vuodessa. Niitä on saatavan asuinpaikkasi valtuutetun huoltoliikkeen kautta.

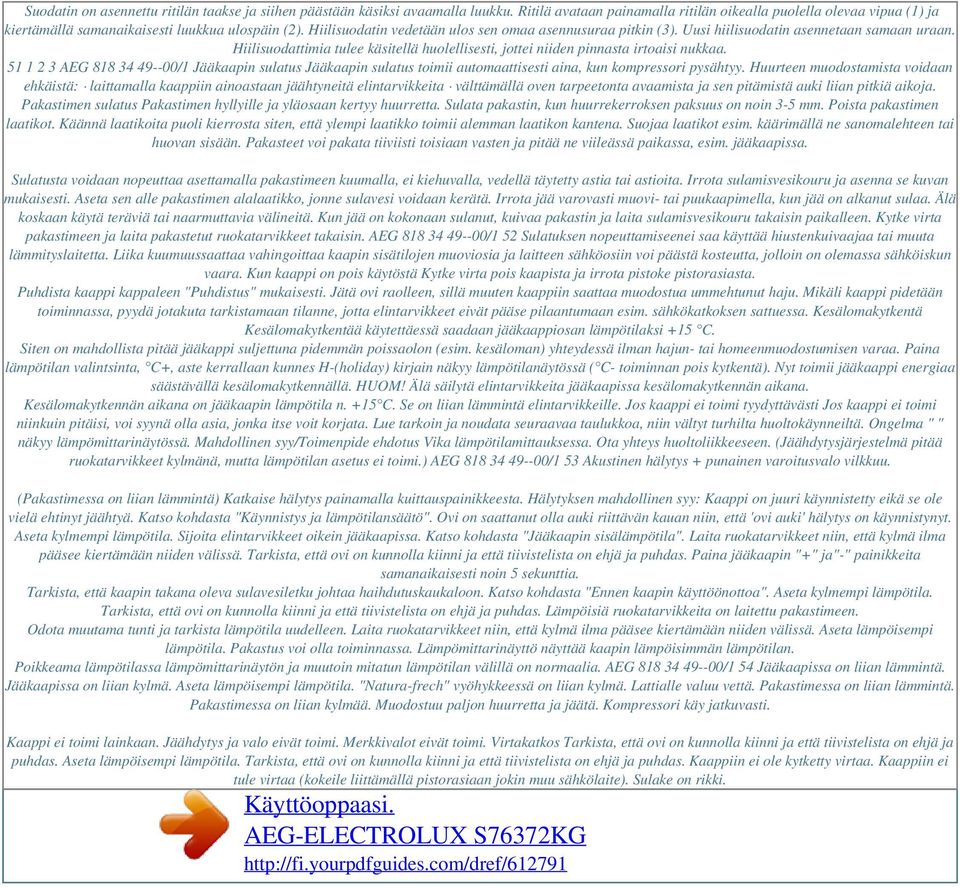

11 Suodatin on asennettu ritilän taakse ja siihen päästään käsiksi avaamalla luukku. Ritilä avataan painamalla ritilän oikealla puolella olevaa vipua (1) ja kiertämällä samanaikaisesti luukkua ulospäin (2). Hiilisuodatin vedetään ulos sen omaa asennusuraa pitkin (3). Uusi hiilisuodatin asennetaan samaan uraan. Hiilisuodattimia tulee käsitellä huolellisesti, jottei niiden pinnasta irtoaisi nukkaa AEG /1 Jääkaapin sulatus Jääkaapin sulatus toimii automaattisesti aina, kun kompressori pysähtyy. Huurteen muodostamista voidaan ehkäistä: laittamalla kaappiin ainoastaan jäähtyneitä elintarvikkeita välttämällä oven tarpeetonta avaamista ja sen pitämistä auki liian pitkiä aikoja. Pakastimen sulatus Pakastimen hyllyille ja yläosaan kertyy huurretta. Sulata pakastin, kun huurrekerroksen paksuus on noin 3-5 mm. Poista pakastimen laatikot. Käännä laatikoita puoli kierrosta siten, että ylempi laatikko toimii alemman laatikon kantena. Suojaa laatikot esim. käärimällä ne sanomalehteen tai huovan sisään. Pakasteet voi pakata tiiviisti toisiaan vasten ja pitää ne viileässä paikassa, esim. jääkaapissa. Sulatusta voidaan nopeuttaa asettamalla pakastimeen kuumalla, ei kiehuvalla, vedellä täytetty astia tai astioita. Irrota sulamisvesikouru ja asenna se kuvan mukaisesti. Aseta sen alle pakastimen alalaatikko, jonne sulavesi voidaan kerätä. Irrota jää varovasti muovi- tai puukaapimella, kun jää on alkanut sulaa. Älä koskaan käytä teräviä tai naarmuttavia välineitä. Kun jää on kokonaan sulanut, kuivaa pakastin ja laita sulamisvesikouru takaisin paikalleen. Kytke virta pakastimeen ja laita pakastetut ruokatarvikkeet takaisin. AEG /1 52 Sulatuksen nopeuttamiseenei saa käyttää hiustenkuivaajaa tai muuta lämmityslaitetta. Liika kuumuussaattaa vahingoittaa kaapin sisätilojen muoviosia ja laitteen sähköosiin voi päästä kosteutta, jolloin on olemassa sähköiskun vaara. Kun kaappi on pois käytöstä Kytke virta pois kaapista ja irrota pistoke pistorasiasta. Puhdista kaappi kappaleen "Puhdistus" mukaisesti. Jätä ovi raolleen, sillä muuten kaappiin saattaa muodostua ummehtunut haju. Mikäli kaappi pidetään toiminnassa, pyydä jotakuta tarkistamaan tilanne, jotta elintarvikkeet eivät pääse pilaantumaan esim. sähkökatkoksen sattuessa. Kesälomakytkentä Kesälomakytkentää käytettäessä saadaan jääkaappiosan lämpötilaksi +15 C. Siten on mahdollista pitää jääkappi suljettuna pidemmän poissaolon (esim. kesäloman) yhteydessä ilman hajun- tai homeenmuodostumisen varaa. Paina lämpötilan valintsinta, C+, aste kerrallaan kunnes H-(holiday) kirjain näkyy lämpötilanäytössä ( C- toiminnan pois kytkentä). Nyt toimii jääkaappi energiaa säästävällä kesälomakytkennällä. HUOM! Älä säilytä elintarvikkeita jääkaapissa kesälomakytkennän aikana. Kesälomakytkennän aikana on jääkaapin lämpötila n. +15 C. Se on liian lämmintä elintarvikkeille. Jos kaappi ei toimi tyydyttävästi Jos kaappi ei toimi niinkuin pitäisi, voi syynä olla asia, jonka itse voit korjata. Lue tarkoin ja noudata seuraavaa taulukkoa, niin vältyt turhilta huoltokäynneiltä. Ongelma " " näkyy lämpömittarinäytössä. Mahdollinen syy/toimenpide ehdotus Vika lämpötilamittauksessa. Ota yhteys huoltoliikkeeseen. (Jäähdytysjärjestelmä pitää ruokatarvikkeet kylmänä, mutta lämpötilan asetus ei toimi.) AEG /1 53 Akustinen hälytys + punainen varoitusvalo vilkkuu. (Pakastimessa on liian lämmintä) Katkaise hälytys painamalla kuittauspainikkeesta. Hälytyksen mahdollinen syy: Kaappi on juuri käynnistetty eikä se ole vielä ehtinyt jäähtyä. Katso kohdasta "Käynnistys ja lämpötilansäätö". Ovi on saattanut olla auki riittävän kauan niin, että 'ovi auki' hälytys on käynnistynyt. Aseta kylmempi lämpötila. Sijoita elintarvikkeet oikein jääkaapissa. Katso kohdasta "Jääkaapin sisälämpötila". Laita ruokatarvikkeet niin, että kylmä ilma pääsee kiertämään niiden välissä. Tarkista, että ovi on kunnolla kiinni ja että tiivistelista on ehjä ja puhdas. Paina jääkaapin "+" ja"-" painikkeita samanaikaisesti noin 5 sekunttia. Tarkista, että kaapin takana oleva sulavesiletku johtaa haihdutuskaukaloon. Katso kohdasta "Ennen kaapin käyttöönottoa". Aseta kylmempi lämpötila. Tarkista, että ovi on kunnolla kiinni ja että tiivistelista on ehjä ja puhdas. Lämpöisiä ruokatarvikkeita on laitettu pakastimeen. Odota muutama tunti ja tarkista lämpötila uudelleen. Laita ruokatarvikkeet niin, että kylmä ilma pääsee kiertämään niiden välissä. Aseta lämpöisempi lämpötila. Pakastus voi olla toiminnassa. Lämpömittarinäyttö näyttää kaapin lämpöisimmän lämpötilan. Poikkeama lämpötilassa lämpömittarinäytön ja muutoin mitatun lämpötilan välillä on normaalia. AEG /1 54 Jääkaapissa on liian lämmintä. Jääkaapissa on liian kylmä. Aseta lämpöisempi lämpötila. "Natura-frech" vyöhykkeessä on liian kylmä. Lattialle valuu vettä. Pakastimessa on liian lämmintä. Pakastimessa on liian kylmää. Muodostuu paljon huurretta ja jäätä. Kompressori käy jatkuvasti. Kaappi ei toimi lainkaan. Jäähdytys ja valo eivät toimi. Merkkivalot eivät toimi. Virtakatkos Tarkista, että ovi on kunnolla kiinni ja että tiivistelista on ehjä ja puhdas. Aseta lämpöisempi lämpötila. Tarkista, että ovi on kunnolla kiinni ja että tiivistelista on ehjä ja puhdas. Kaappiin ei ole kytketty virtaa. Kaappiin ei tule virtaa (kokeile liittämällä pistorasiaan jokin muu sähkölaite). Sulake on rikki.

12 Pistotulppa ei ole kunnolla pistorasiassa. Älä avaa kaappia turhaan. Jos katkoksen oletetaan kestävän kauan, tulee ruokatarvikkeet mahdollisuuksien mukaan siirtää toimivaan kaappiin. Jos ruokatarvikkeet ovat kovia sähkökatkoksen jälkeen, voidaan ne pakastaa heti uudelleen. Jos elintarvikkeet ovat sulaneet ja näyttävät edelleen hyvälaatuisilta ja tuoksuvat niin kuin pitäisi, ne on kypsennettävä ennen käyttöä tai uudelleen pakastamista. Jäähdytysjärjestelmässä muodostuu normaalisti jonkunverran ääntä. Sykkivä ääni syntyy, kun kaappi on käynnissä ja kylmäaine kiertää jäähdytysjärjestelmässä. Kun kompressori käynnistyy ja pysähtyy saattaa termostaatista kuulua napsahduksia. Jos äänitaso koetaan häiritseväksi: Taivuta varovasti putkisilmukoita kaapin takana niin että ne eivät kosketa toisiaan. Aseta mahdollisesti pudonneet vaimentimet (kaapin ja putkiston välissä) takaisin paikoilleen. Noudata tarkoin kappaleen "Asennus" ohjeita. Kaapin äänitaso on liian korkea. AEG /1 55 Kuluttajaneuvonta Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon (0,1597 e/min + pvm). Voit olla yhteydessä kuluttajaneuvontaan myös sähköpostitse osoitteessa, carelux.fsh@electrolux.fi. Huolto ja varaosat Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon (0,1597 e/min + pvm), * tai katsomalla puhelinluettelon keltaisilta sivuilta kohdasta "kodinkoneiden huoltoa". Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. * Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen. MOD (Malli):... PROD.NO (Tuotenumero):.... SER:NO (Sarjanumero):.. Ostopäivä Takuu Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen määritelty, noudatetaan vallitsevaa lainsäädäntöä ja kansallisia määräyksiä. Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia yleisiä ehtoja. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana: aiheettomasta huoltokäynnistä ellei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia ohjeita ole noudatettu. AEG /1 56 Tekniset tiedot Malli Nettotilavuus jääkaappi "natura-frech" vyöhyke pakastin Leveys Korkeus Syvyys Energiankulutus Energialuokka Nimellisteho Pakastusteho S KG 113 l 82 l 87 l 595 mm 1800 mm 600 mm 296 kwh/vuosi A+ 130 W 14 kg/24tuntia S KG 160 l 82 l mm 2000 mm 600 mm 303 kwh/vuosi A+ 130 W 14 kg/24tuntia Asennus Liitäntäjohto Älä poista pistoketta pistorasiasta liitäntäjohdosta vetämällä, erityisesti silloin, kun laitetta vedetään pois kalusteesta. Vahingoittunut johto voi aiheuttaa oikosulun, tulipalon ja/tai sähköiskun Jos tuotteen liitäntäjohto vahingoittuu, johdon saa vaihtaa vain asennusoikeudet omaava huoltoliike tai henkilö, henkilövahingon välttämiseksi. Pakkauksen purkaminen Tarkista, että kaappi on virheetön ja vahingoittumaton. Kuljetusvaurioista on välittömästi ilmoitettava kaapin jälleenmyyjälle. Vie pakkaus kierrätyspisteeseen. Pyydä lisätietoja paikkakuntasi vastaavalta viranomaiselta tai laitteen jälleenmyyjältä. Älä anna lasten leikkiä pakkauksella. Muovikelmu saattaa aiheuttaa tukehtumisvaaran. Sähköliitäntä Kytke kaappi maadoitettuun pistorasiaan. Jännite: 230 V. Sulake: 10 A. Katso tiedot laitteen arvokilvestä. Kilpi sijaitsee kaapin sisällä vasemmalla puolella. AEG /1 57 Hiilisuodattimen asennus Hiilisuodatin on toimitettaessa asetettu muovipussiin, jotta sen käyttöiästä tulisi mahdollisimman pitkä. Suodatin tulee asettaa ritilän taakse ennen jääkaapin käynnistämistä. Ritilä avataan painamalla ritilän oikealla puolella olevaa vipua (1) ja kiertämällä samanaikaisesti luukkua ulospäin (2). Hiilisuodatin asennetaan sen jälkeen luukun takaosassa olevaan uraan (3). Suodattimia tulee käsitellä huolellisesti, jottei niiden pinnasta irtoaisi nukkaa Kuljetustuet Irrota teipit ja kuljetustuet: oven sivuilta oven saranoiden sisältä hyllyistä Poista lasihyllyn kuljetustuki vetämällä kuljetustukia ensin eteenpäin ja sen jälkeen hyllyjä ja kuljetustukia eteenpäin niin pitkälle, että se pysähtyy hyllyn nystyröihin. Tartu hyllyn takareunaan ja vedä hylly kuljetustukineen eteenpäin kunnes hyllyä voi kallistaa ja kuljetustuki poistaa.

13 Puhdistus ennen käyttöä Puhdista kaapin sisäosat käyttäen haaleaa vettä, mietoa pesuainetta ja pehmeää riepua. AEG /1 58 Etäisyystukien kiinnitys Aseta mukana toimitetut etäisyystuet taakse kuvan mukaisesti. Asennus HUOM! Kaappia paikalleen asennettaessa, suojaa lattia naarmuttamisen välttämiseksi. Varmista, että laitteen takaossa oleva pistoke ja/tai liitäntäjohto eivät ole puristuksissa tai vahingoittuneet. oikosulun tai tulipalon vaara. sähköiskun tai tulipalon vaara. tai astianpesukone. kaappi on sijoitettu suoraan ja kaikkien neljän kulmansa varassa. Kaappi ei saa nojata seinään. Säädä jalkojen korkeus tarpeen mukaan toimitukseen kuuluvalla säätöavaimella. b) a) 50mm ilma pääsee kiertämään vapaasti kaapin ympärillä kaapin alla ja takana olevat ilmakanavat eivät peity. Kaapin yläpuolella olevan ilmatilan tulee olla vähintään 4cm. AEG /1 59 Tämä ilmatilan tulee sijaita joko a) suoraan kaapin yläpuolella, tai b) kaapin yläosan takana ja yläpuolella. Tässä tapauksessa kaapin takana tulee olla vapaata ilmatilaa vähintään 50 mm.

14 Powered by TCPDF ( Ilmasto luokka SN N ST T ympäristön lämpötiloille +10 C C +16 C C +18 C C +18 C C kaappi sijoitetaan paikkaan jonka ympäristön lämpötila vastaa ilmastoluokkaa*, jota varten laite on suunniteltu * katso arvokilvestä kaapin sisällä. Taulukosta ilmenee mikä ympäristön lämpötila kuuluu mihinkin ilmastoluokkaan. Mikäli kaappi sijoitetaan nurkkaan siten, että oven saranapuoli on seinään päin, tulee seinän ja kaapin väliin jäädä vähintään 230 mm rako. Näin ovi aukeaa riittävästi, jotta hyllyt saadaan vedettyä ulos. Varmista, että kaapin takana oleva sulavesiletku johtaa haihdutuskaukaloon. Pistotulppa tulee olla saavutettavissa sen jälkeen kun kaappi on paikoillaan. Oven kätisyyden vaihto 1. Sulje kaappi ja irrota pistoke pistorasiasta. 2. Irrota ilmanvaihtosäleikkö. Säleikössä on irrotettava osa. Irrota se, asenna vastakkaiselle puolelle. 3. Kaappia kyljelleen laskettaessa on suositeltavaa laittaa sen alle pehmeä tuki, joka pitää sen irti lattiasta. Näin menetellen kaapista saa paremman otteen ja sen nostaminen takaisin pystyyn on helpompaa. 4. Irroita alasarana ja nosta alaovi pois paikaltaan AEG / Välipalkki: Irrota muovitulpat tuurnaa apuna käyttäen. Nosta yläovi pois paikaltaan ja irroita yläsaranan tappi. Siirrä keskimmäinen sarana vastakkaiselle puolelle. Tasoita saranan aukoista esiin työntyvät kuidut ja sulje aukot uusilla muovitulpilla. 6. Ovet: Käännä oven varusteet toiseen asentoon. Laita uusi tulppa alemman oven reikään. 7. Kiinnitä yläsaranan tappi ja nosta yläovi paikalleen. Aseta alaovi paikoilleen. Laita alemman saranan saranatappi toiseen asentoon. Kiinnitä sarana paikoilleen. Poista mahdollinen oven välys säätämällä alasaranan korkeutta toimituksen mukana olevalla säätöavaimella. Lukitse ovi asentoonsa lukitusmutterilla. 8. Siirrä ilmanvaihtosäleikön peitinlevyä ja pane säleikkö takaisin paikoilleen. 9. Vaihda kahva toiselle puolelle. Vedä kahvan kansi ensin sivusuuntaan Irrota ruuvit. Paina varovasti muovitulpat vastakkaisella puolella sisään tuurnalla. Irrota kahva, käännä sitä puoli kierrosta ja kiinnitä se vastakkaiselle puolelle. Laita kansi takaisin paikalleen. Paina mukana olevat muovitulpat reikiin, joihin vedin oli kiinnitetty aikaisemmin Nosta kaappi takaisin pystyasentoon. Varmista että se seisoo suorassa. Katso kappale "Asennus". AEG /1 61 bäéåíêçäìñjâçåëéêåá=çå=ã~~áäã~å=ëììêáå=âéáííáji=ëááîçìëj=à~=éììí~êü~âçåéáçéå=î~äãáëí~à~k=bäéåíêçäìñáå=íìçííéáí~ ãóóç å=óäá=nrm=ã~~ëë~=óãé êá=ã~~áäã~~=îìçëáíí~áå=óäá=rr=ãáäàççå~~=â~éé~äéíí~=eããk=à â~~éééà~i=äáéëá I ééëìâçåéáí~i=éäóåáãìêéáí~i=ãççííçêáë~üçà~=ëéâ =êìçüçåäéáââìêéáí~f=åk=nq=ãáäà~êçáå=ççää~êáå=~êîçëí~k bäéåíêçäìñjâçååéêåéå= ê=î êäçéåë=ëíêëí~=íáääîéêâ~êé=~î=üìëütmääëã~ëâáåéê=çåü=ìíêìëíåáåö=ñê=ââi=êéåöêáåö=ë~ãí=ëâçöëj çåü=íê ÇÖTMêÇëëâíëÉäK=jÉê= å=rr=ãáäàçåéê=éêççìâíéê=ñêtmå=bäéåíêçäìñjâçååéêåéå=eëçã=âóäëâtméi=ëéáë~êi=íî ííã~ëâáåéêi Ç~ããëì Ö~êÉI=ãçíçêëTMÖ~ê=çÅÜ=Öê ëâäáéé~êéf=ë äàë=î~êàé=tmê=íáää=éíí=î êçé=~î=nom=ãáäà~êçéê=âêçåçê=á=îéê=nrm=ä åçéê=êìåí=üé ä~ î êäçéåk MARIESTAD DT--AV.
