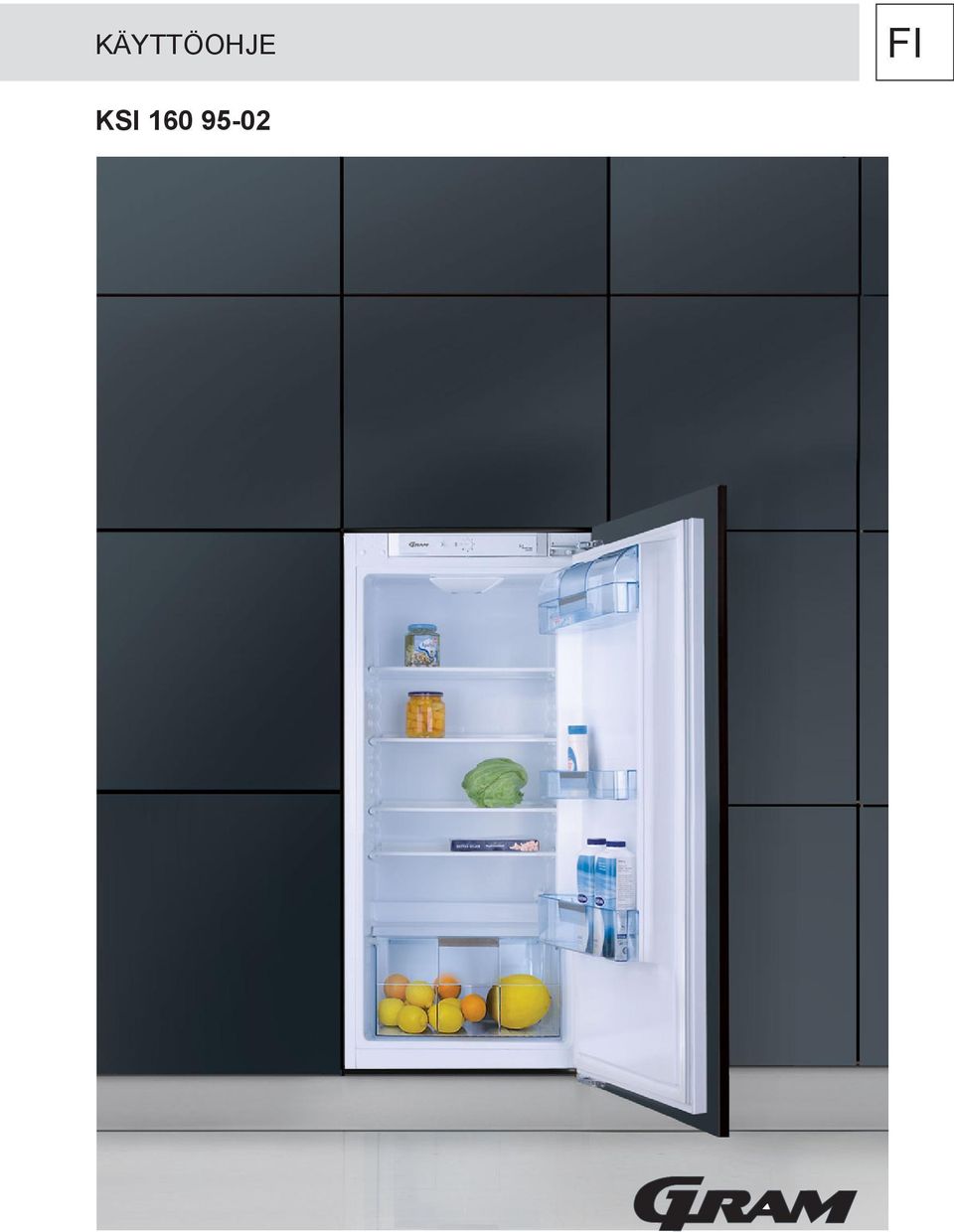

1 KÄYTTÖOHJE FI KSI

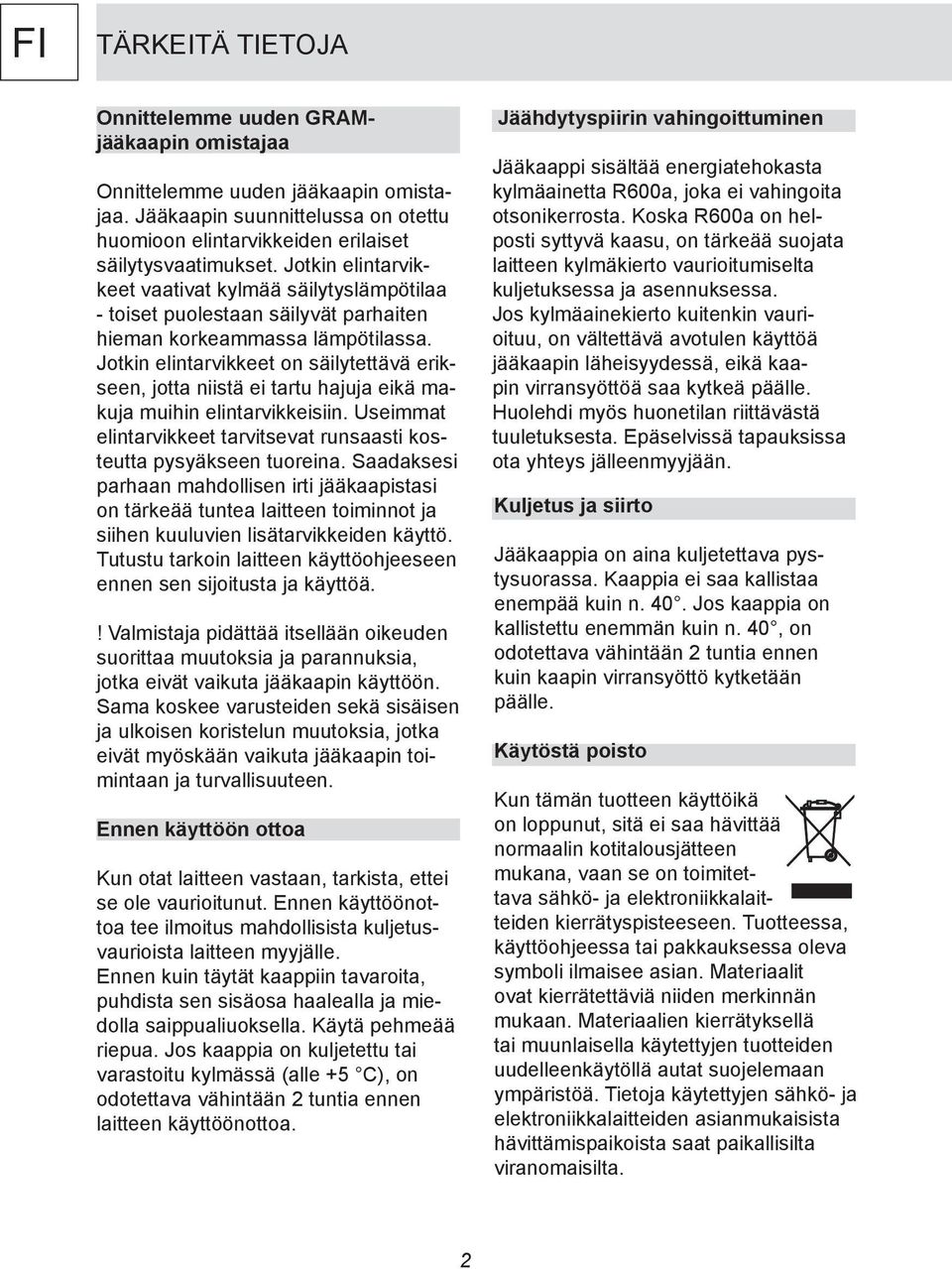

2 FI TÄRKEITÄ TIETOJA Onnittelemme uuden GRAMjääkaapin omistajaa Onnittelemme uuden jääkaapin omistajaa. Jääkaapin suunnittelussa on otettu huomioon elintarvikkeiden erilaiset säilytysvaatimukset. Jotkin elintarvikkeet vaativat kylmää säilytyslämpötilaa - toiset puolestaan säilyvät parhaiten hieman korkeammassa lämpötilassa. Jotkin elintarvikkeet on säilytettävä erikseen, jotta niistä ei tartu hajuja eikä makuja muihin elintarvikkeisiin. Useimmat elintarvikkeet tarvitsevat runsaasti kosteutta pysyäkseen tuoreina. Saadaksesi parhaan mahdollisen irti jääkaapistasi on tärkeää tuntea laitteen toiminnot ja siihen kuuluvien lisätarvikkeiden käyttö. Tutustu tarkoin laitteen käyttöohjeeseen ennen sen sijoitusta ja käyttöä.! Valmistaja pidättää itsellään oikeuden suorittaa muutoksia ja parannuksia, jotka eivät vaikuta jääkaapin käyttöön. Sama koskee varusteiden sekä sisäisen ja ulkoisen koristelun muutoksia, jotka eivät myöskään vaikuta jääkaapin toimintaan ja turvallisuuteen. Ennen käyttöön ottoa Kun otat laitteen vastaan, tarkista, ettei se ole vaurioitunut. Ennen käyttöönottoa tee ilmoitus mahdollisista kuljetusvaurioista laitteen myyjälle. Ennen kuin täytät kaappiin tavaroita, puhdista sen sisäosa haalealla ja miedolla saippualiuoksella. Käytä pehmeää riepua. Jos kaappia on kuljetettu tai varastoitu kylmässä (alle +5 C), on odotettava vähintään 2 tuntia ennen laitteen käyttöönottoa. Jäähdytyspiirin vahingoittuminen Jääkaappi sisältää energiatehokasta kylmäainetta R600a, joka ei vahingoita otsonikerrosta. Koska R600a on helposti syttyvä kaasu, on tärkeää suojata laitteen kylmäkierto vaurioitumiselta kuljetuksessa ja asennuksessa. Jos kylmäainekierto kuitenkin vaurioituu, on vältettävä avotulen käyttöä jääkaapin läheisyydessä, eikä kaapin virransyöttöä saa kytkeä päälle. Huolehdi myös huonetilan riittävästä tuuletuksesta. Epäselvissä tapauksissa ota yhteys jälleenmyyjään. Kuljetus ja siirto Jääkaappia on aina kuljetettava pystysuorassa. Kaappia ei saa kallistaa enempää kuin n. 40. Jos kaappia on kallistettu enemmän kuin n. 40, on odotettava vähintään 2 tuntia ennen kuin kaapin virransyöttö kytketään päälle. Käytöstä poisto Kun tämän tuotteen käyttöikä on loppunut, sitä ei saa hävittää normaalin kotitalousjätteen mukana, vaan se on toimitettava sähkö- ja elektroniikkalaitteiden kierrätyspisteeseen. Tuotteessa, käyttöohjeessa tai pakkauksessa oleva symboli ilmaisee asian. Materiaalit ovat kierrätettäviä niiden merkinnän mukaan. Materiaalien kierrätyksellä tai muunlaisella käytettyjen tuotteiden uudelleenkäytöllä autat suojelemaan ympäristöä. Tietoja käytettyjen sähkö- ja elektroniikkalaitteiden asianmukaisista hävittämispaikoista saat paikallisilta viranomaisilta. 2

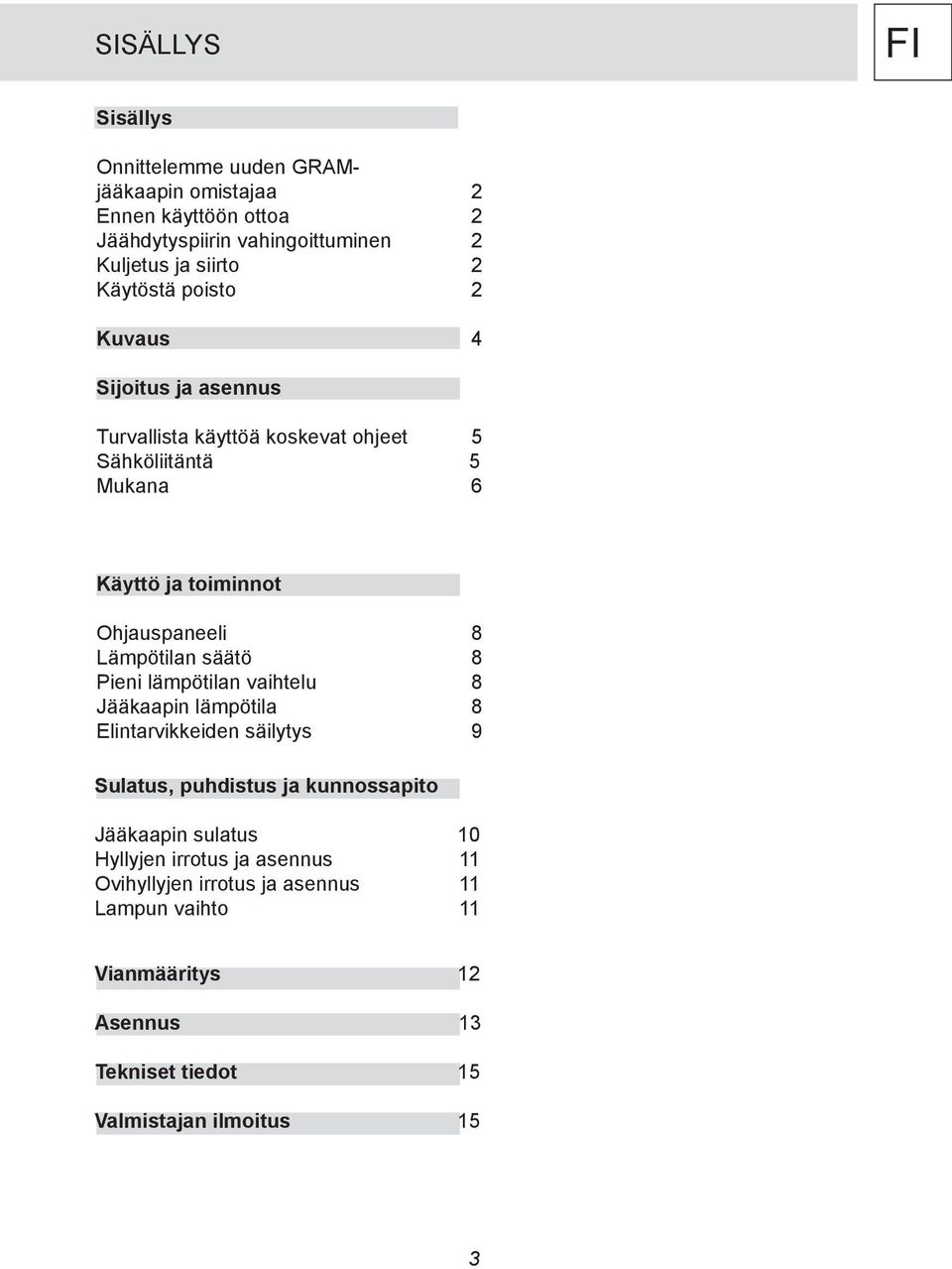

3 SISÄLLYS FI Sisällys Onnittelemme uuden GRAMjääkaapin omistajaa 2 Ennen käyttöön ottoa 2 Jäähdytyspiirin vahingoittuminen 2 Kuljetus ja siirto 2 Käytöstä poisto 2 Kuvaus 4 Sijoitus ja asennus Turvallista käyttöä koskevat ohjeet 5 Sähköliitäntä 5 Mukana 6 Käyttö ja toiminnot Ohjauspaneeli 8 Lämpötilan säätö 8 Pieni lämpötilan vaihtelu 8 Jääkaapin lämpötila 8 Elintarvikkeiden säilytys 9 Sulatus, puhdistus ja kunnossapito Jääkaapin sulatus 10 Hyllyjen irrotus ja asennus 11 Ovihyllyjen irrotus ja asennus 11 Lampun vaihto 11 Vianmääritys 12 Asennus 13 Tekniset tiedot 15 Valmistajan ilmoitus 15 3

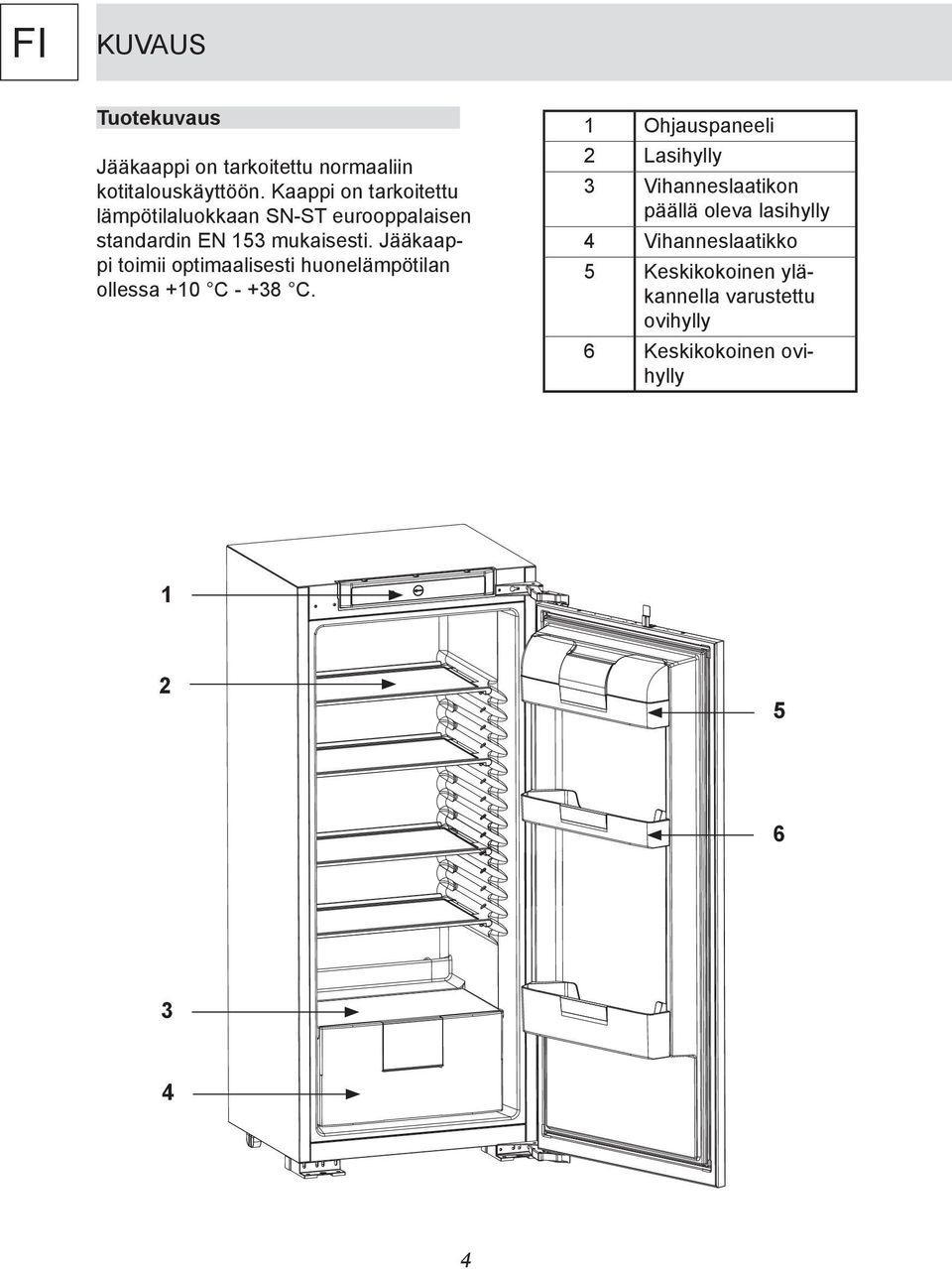

4 FI KUVAUS Tuotekuvaus Jääkaappi on tarkoitettu normaaliin kotitalouskäyttöön. Kaappi on tarkoitettu lämpötilaluokkaan SN-ST eurooppalaisen standardin EN 153 mukaisesti. Jääkaappi toimii optimaalisesti huonelämpötilan ollessa +10 C C. 1 Ohjauspaneeli 2 Lasihylly 3 Vihanneslaatikon päällä oleva lasihylly 4 Vihanneslaatikko 5 Keskikokoinen yläkannella varustettu ovihylly 6 Keskikokoinen ovihylly

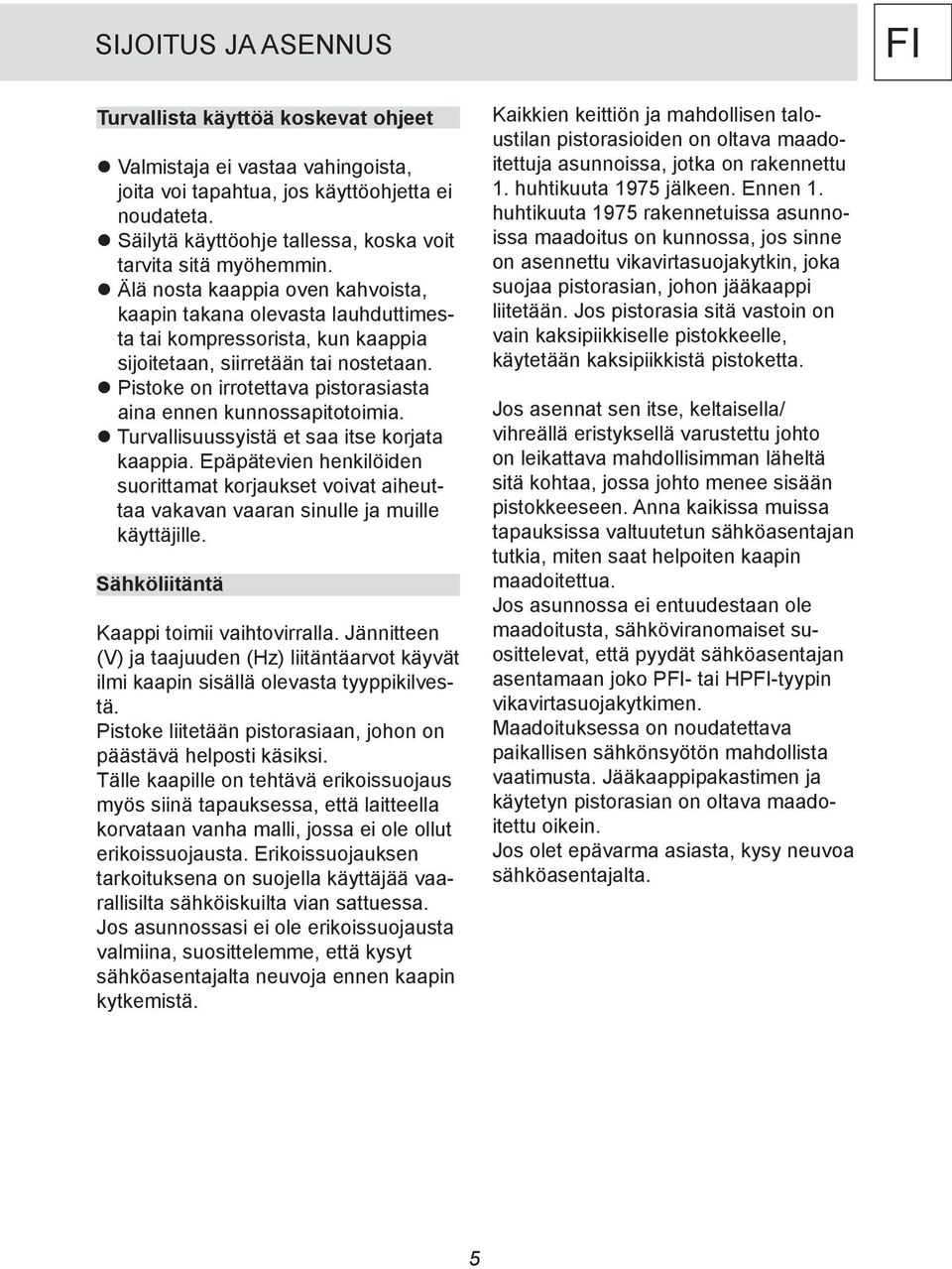

5 SIJOITUS JA ASENNUS FI Turvallista käyttöä koskevat ohjeet Valmistaja ei vastaa vahingoista, joita voi tapahtua, jos käyttöohjetta ei noudateta. Säilytä käyttöohje tallessa, koska voit tarvita sitä myöhemmin. Älä nosta kaappia oven kahvoista, kaapin takana olevasta lauhduttimesta tai kompressorista, kun kaappia sijoitetaan, siirretään tai nostetaan. Pistoke on irrotettava pistorasiasta aina ennen kunnossapitotoimia. Turvallisuussyistä et saa itse korjata kaappia. Epäpätevien henkilöiden suorittamat korjaukset voivat aiheuttaa vakavan vaaran sinulle ja muille käyttäjille. Sähköliitäntä Kaappi toimii vaihtovirralla. Jännitteen (V) ja taajuuden (Hz) liitäntäarvot käyvät ilmi kaapin sisällä olevasta tyyppikilvestä. Pistoke liitetään pistorasiaan, johon on päästävä helposti käsiksi. Tälle kaapille on tehtävä erikoissuojaus myös siinä tapauksessa, että laitteella korvataan vanha malli, jossa ei ole ollut erikoissuojausta. Erikoissuojauksen tarkoituksena on suojella käyttäjää vaarallisilta sähköiskuilta vian sattuessa. Jos asunnossasi ei ole erikoissuojausta valmiina, suosittelemme, että kysyt sähköasentajalta neuvoja ennen kaapin kytkemistä. Kaikkien keittiön ja mahdollisen taloustilan pistorasioiden on oltava maadoitettuja asunnoissa, jotka on rakennettu 1. huhtikuuta 1975 jälkeen. Ennen 1. huhtikuuta 1975 rakennetuissa asunnoissa maadoitus on kunnossa, jos sinne on asennettu vikavirtasuojakytkin, joka suojaa pistorasian, johon jääkaappi liitetään. Jos pistorasia sitä vastoin on vain kaksipiikkiselle pistokkeelle, käytetään kaksipiikkistä pistoketta. Jos asennat sen itse, keltaisella/ vihreällä eristyksellä varustettu johto on leikattava mahdollisimman läheltä sitä kohtaa, jossa johto menee sisään pistokkeeseen. Anna kaikissa muissa tapauksissa valtuutetun sähköasentajan tutkia, miten saat helpoiten kaapin maadoitettua. Jos asunnossa ei entuudestaan ole maadoitusta, sähköviranomaiset suosittelevat, että pyydät sähköasentajan asentamaan joko PFI- tai HPFI-tyypin vikavirtasuojakytkimen. Maadoituksessa on noudatettava paikallisen sähkönsyötön mahdollista vaatimusta. Jääkaappipakastimen ja käytetyn pistorasian on oltava maadoitettu oikein. Jos olet epävarma asiasta, kysy neuvoa sähköasentajalta. 5

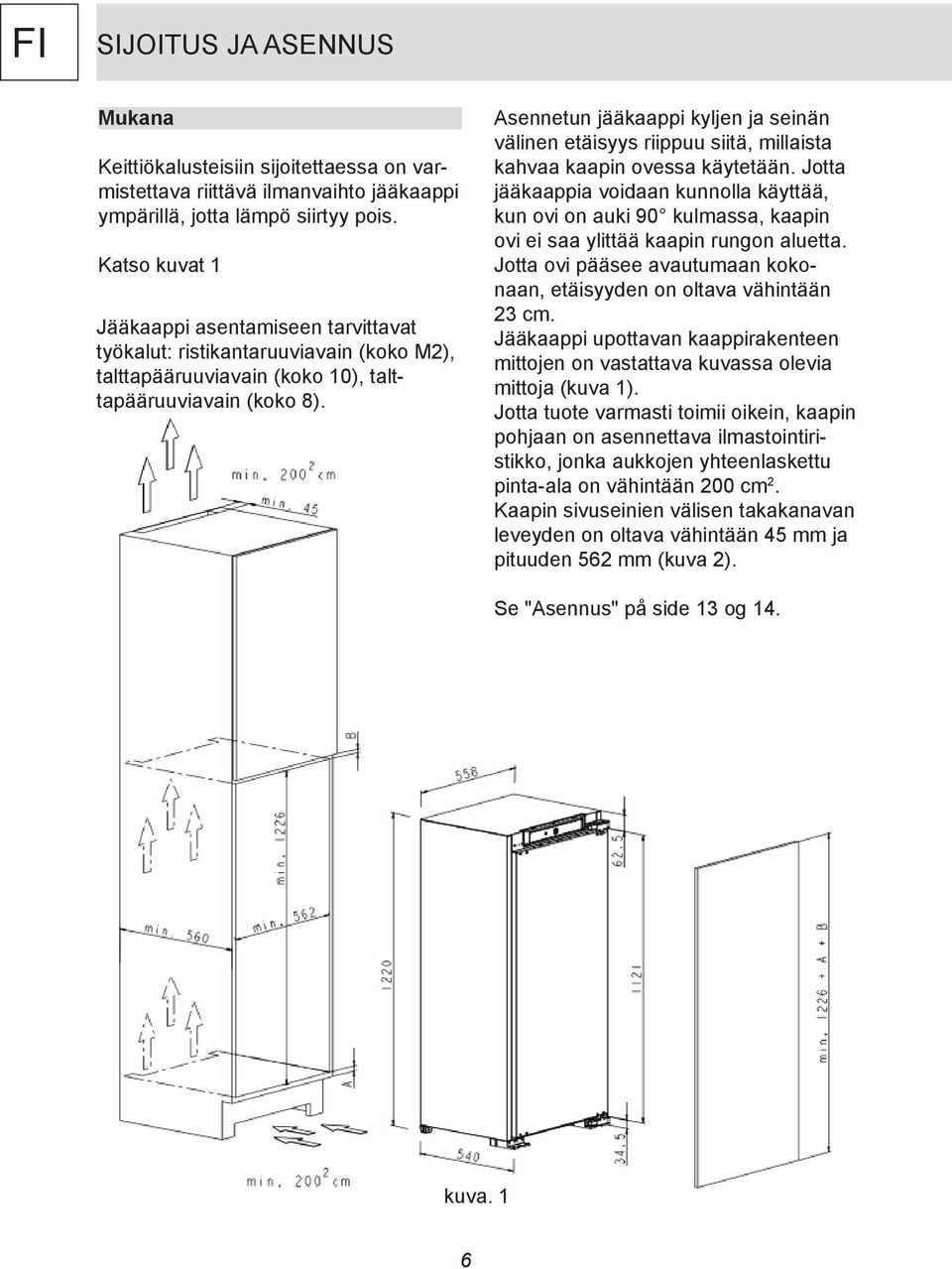

6 FI SIJOITUS JA ASENNUS Mukana Keittiökalusteisiin sijoitettaessa on varmistettava riittävä ilmanvaihto jääkaappi ympärillä, jotta lämpö siirtyy pois. Katso kuvat 1 Jääkaappi asentamiseen tarvittavat työkalut: ristikantaruuviavain (koko M2), talttapääruuviavain (koko 10), talttapääruuviavain (koko 8). Asennetun jääkaappi kyljen ja seinän välinen etäisyys riippuu siitä, millaista kahvaa kaapin ovessa käytetään. Jotta jääkaappia voidaan kunnolla käyttää, kun ovi on auki 90 kulmassa, kaapin ovi ei saa ylittää kaapin rungon aluetta. Jotta ovi pääsee avautumaan kokonaan, etäisyyden on oltava vähintään 23 cm. Jääkaappi upottavan kaappirakenteen mittojen on vastattava kuvassa olevia mittoja (kuva 1). Jotta tuote varmasti toimii oikein, kaapin pohjaan on asennettava ilmastointiristikko, jonka aukkojen yhteenlaskettu pinta-ala on vähintään 200 cm 2. Kaapin sivuseinien välisen takakanavan leveyden on oltava vähintään 45 mm ja pituuden 562 mm (kuva 2). Se "Asennus" på side 13 og 14. kuva. 1 6

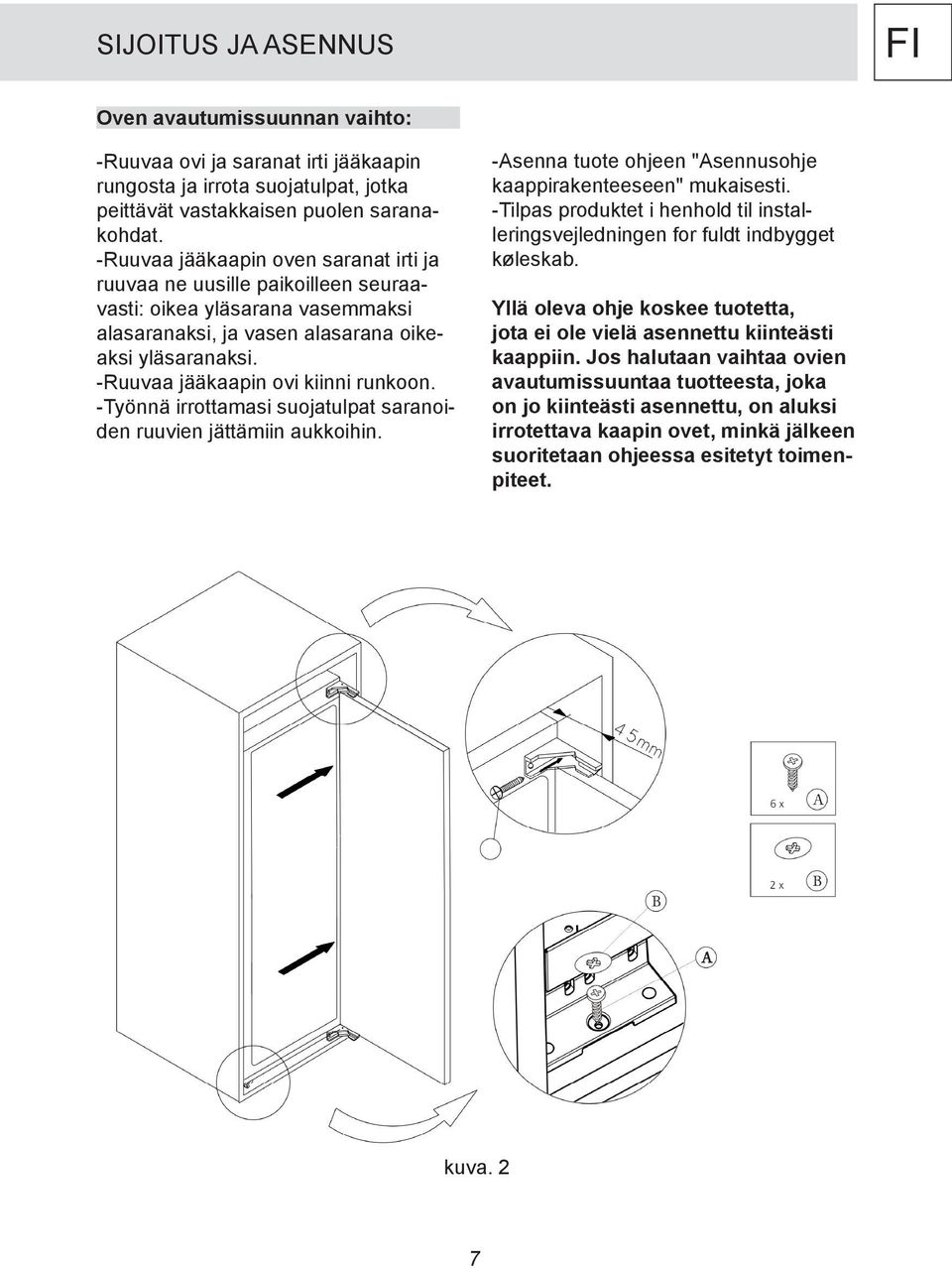

7 SIJOITUS JA ASENNUS FI Oven avautumissuunnan vaihto: -Ruuvaa ovi ja saranat irti jääkaapin rungosta ja irrota suojatulpat, jotka peittävät vastakkaisen puolen saranakohdat. -Ruuvaa jääkaapin oven saranat irti ja ruuvaa ne uusille paikoilleen seuraavasti: oikea yläsarana vasemmaksi alasaranaksi, ja vasen alasarana oikeaksi yläsaranaksi. -Ruuvaa jääkaapin ovi kiinni runkoon. -Työnnä irrottamasi suojatulpat saranoiden ruuvien jättämiin aukkoihin. -Asenna tuote ohjeen "Asennusohje kaappirakenteeseen" mukaisesti. -Tilpas produktet i henhold til installeringsvejledningen for fuldt indbygget køleskab. Yllä oleva ohje koskee tuotetta, jota ei ole vielä asennettu kiinteästi kaappiin. Jos halutaan vaihtaa ovien avautumissuuntaa tuotteesta, joka on jo kiinteästi asennettu, on aluksi irrotettava kaapin ovet, minkä jälkeen suoritetaan ohjeessa esitetyt toimenpiteet. kuva. 2 7

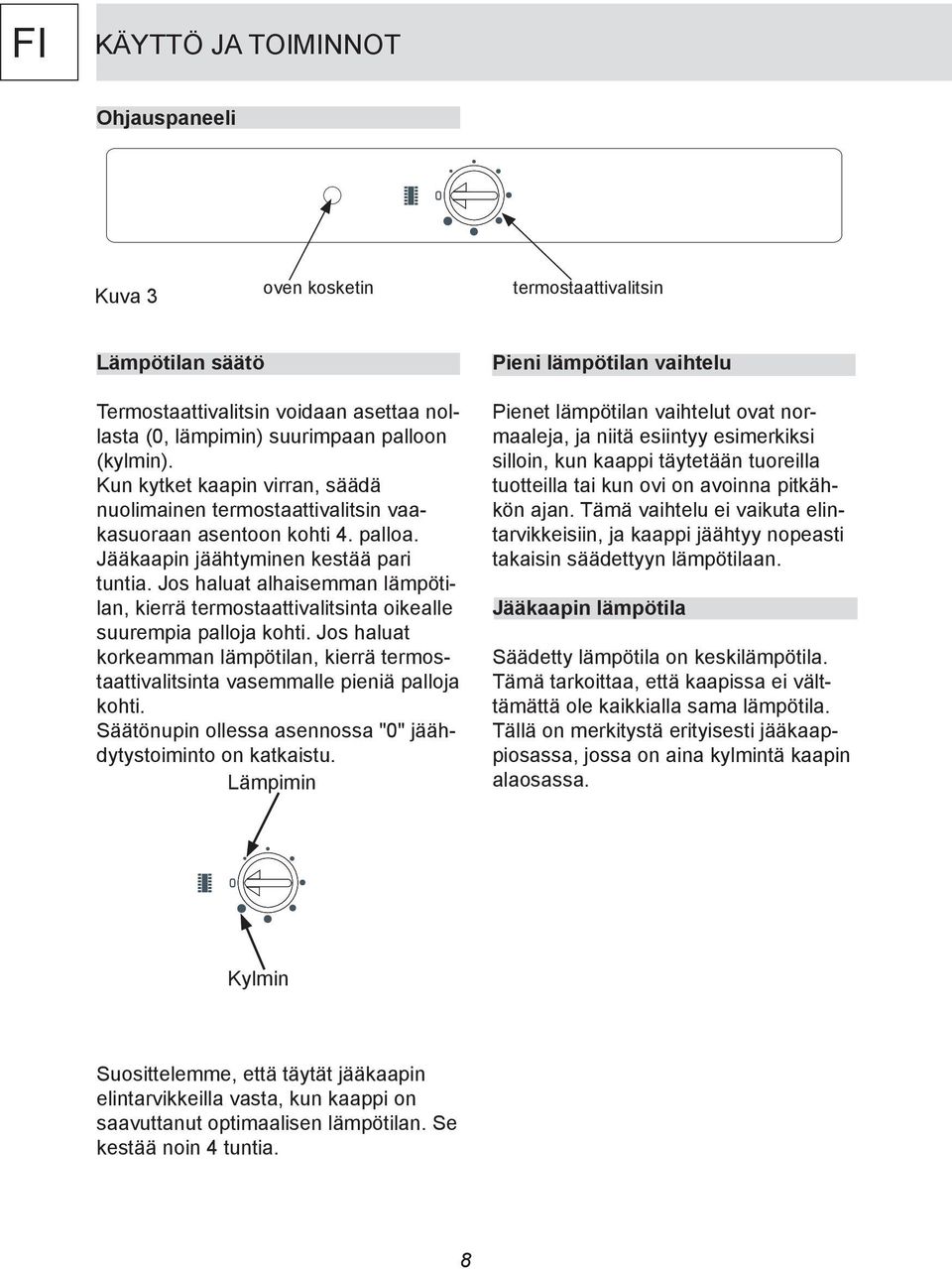

8 FI KÄYTTÖ JA TOIMINNOT Ohjauspaneeli 0 Kuva 3 oven kosketin termostaattivalitsin Lämpötilan säätö Termostaattivalitsin voidaan asettaa nollasta (0, lämpimin) suurimpaan palloon (kylmin). Kun kytket kaapin virran, säädä nuolimainen termostaattivalitsin vaakasuoraan asentoon kohti 4. palloa. Jääkaapin jäähtyminen kestää pari tuntia. Jos haluat alhaisemman lämpötilan, kierrä termostaattivalitsinta oikealle suurempia palloja kohti. Jos haluat korkeamman lämpötilan, kierrä termostaattivalitsinta vasemmalle pieniä palloja kohti. Säätönupin ollessa asennossa "0" jäähdytystoiminto on katkaistu. Lämpimin Pieni lämpötilan vaihtelu Pienet lämpötilan vaihtelut ovat normaaleja, ja niitä esiintyy esimerkiksi silloin, kun kaappi täytetään tuoreilla tuotteilla tai kun ovi on avoinna pitkähkön ajan. Tämä vaihtelu ei vaikuta elintarvikkeisiin, ja kaappi jäähtyy nopeasti takaisin säädettyyn lämpötilaan. Jääkaapin lämpötila Säädetty lämpötila on keskilämpötila. Tämä tarkoittaa, että kaapissa ei välttämättä ole kaikkialla sama lämpötila. Tällä on merkitystä erityisesti jääkaappiosassa, jossa on aina kylmintä kaapin alaosassa. 0 Kylmin Suosittelemme, että täytät jääkaapin elintarvikkeilla vasta, kun kaappi on saavuttanut optimaalisen lämpötilan. Se kestää noin 4 tuntia. 8

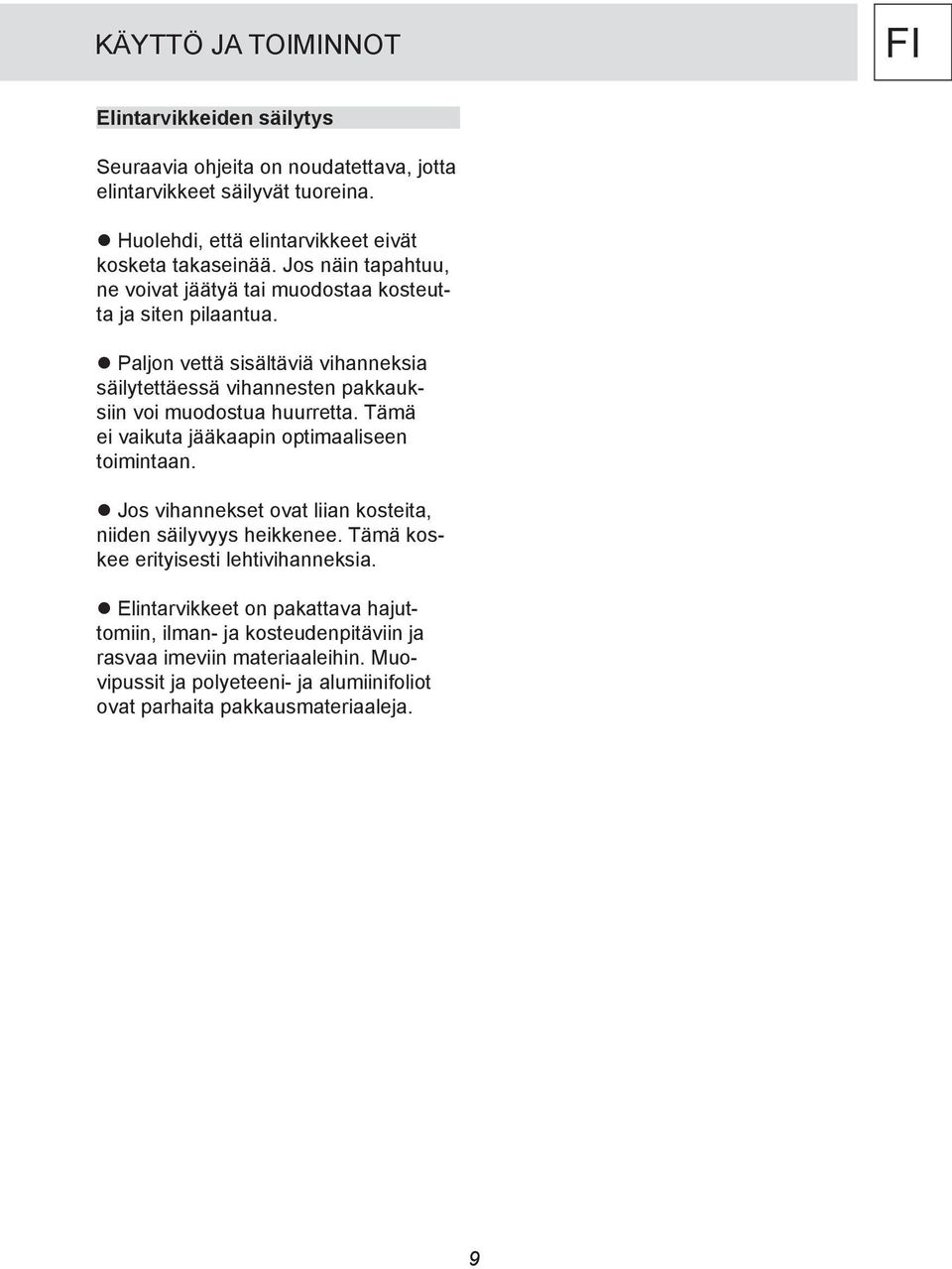

9 KÄYTTÖ JA TOIMINNOT FI Elintarvikkeiden säilytys Seuraavia ohjeita on noudatettava, jotta elintarvikkeet säilyvät tuoreina. Huolehdi, että elintarvikkeet eivät kosketa takaseinää. Jos näin tapahtuu, ne voivat jäätyä tai muodostaa kosteutta ja siten pilaantua. Paljon vettä sisältäviä vihanneksia säilytettäessä vihannesten pakkauksiin voi muodostua huurretta. Tämä ei vaikuta jääkaapin optimaaliseen toimintaan. Jos vihannekset ovat liian kosteita, niiden säilyvyys heikkenee. Tämä koskee erityisesti lehtivihanneksia. Elintarvikkeet on pakattava hajuttomiin, ilman- ja kosteudenpitäviin ja rasvaa imeviin materiaaleihin. Muovipussit ja polyeteeni- ja alumiinifoliot ovat parhaita pakkausmateriaaleja. 9

10 FI SULATUS, PUHDISTUS JA KUNNOSSAPITO Jääkaapin sulatus Jääkaapissa on automaattinen sulatustoiminto. Toisin sanoen se toimii jaksoissa, joissa se vuoroin jäähtyy, jolloin takaseinään muodostuu huurretta, ja sulaa, jolloin takaseinää pitkin valuu vettä. Jääkaappiosan takaseinään muodostuva huurre poistuu automaattisesti. Sulatuksen yhteydessä epäpuhtauksia sisältävä vesi voi tukkia poistoaukon. Jos näin tapahtuu, puhdista aukko mukana toimitetulla puhdistuspuikolla (kuva 4). Ennen puhdistusta kaapin virta on katkaistava ja pistoke irrotettava pistorasiasta. Älä päästä vettä käyttöpaneeliin tai lamppuun. Älä käytä jäänpoistoainetta sisältäviä spraypulloja. Nämä aineet voivat muodostaa räjähtäviä kaasuja tai sisältää liuottimia, jotka voivat vahingoittaa kaapin muoviosia ja olla myös terveydelle haitallisia. Koko kaappi oven tiivistettä lukuun ottamatta on puhdistettava miedolla puhdistusaineella. Puhdista oven tiiviste puhtaalla vedellä ja kuivaa sen jälkeen. Puhdista kaikki varusteet (vihanneslaatikot, ovihyllyt, lasihyllyt jne.) miedolla pesuainevedellä. Kuva 4 10

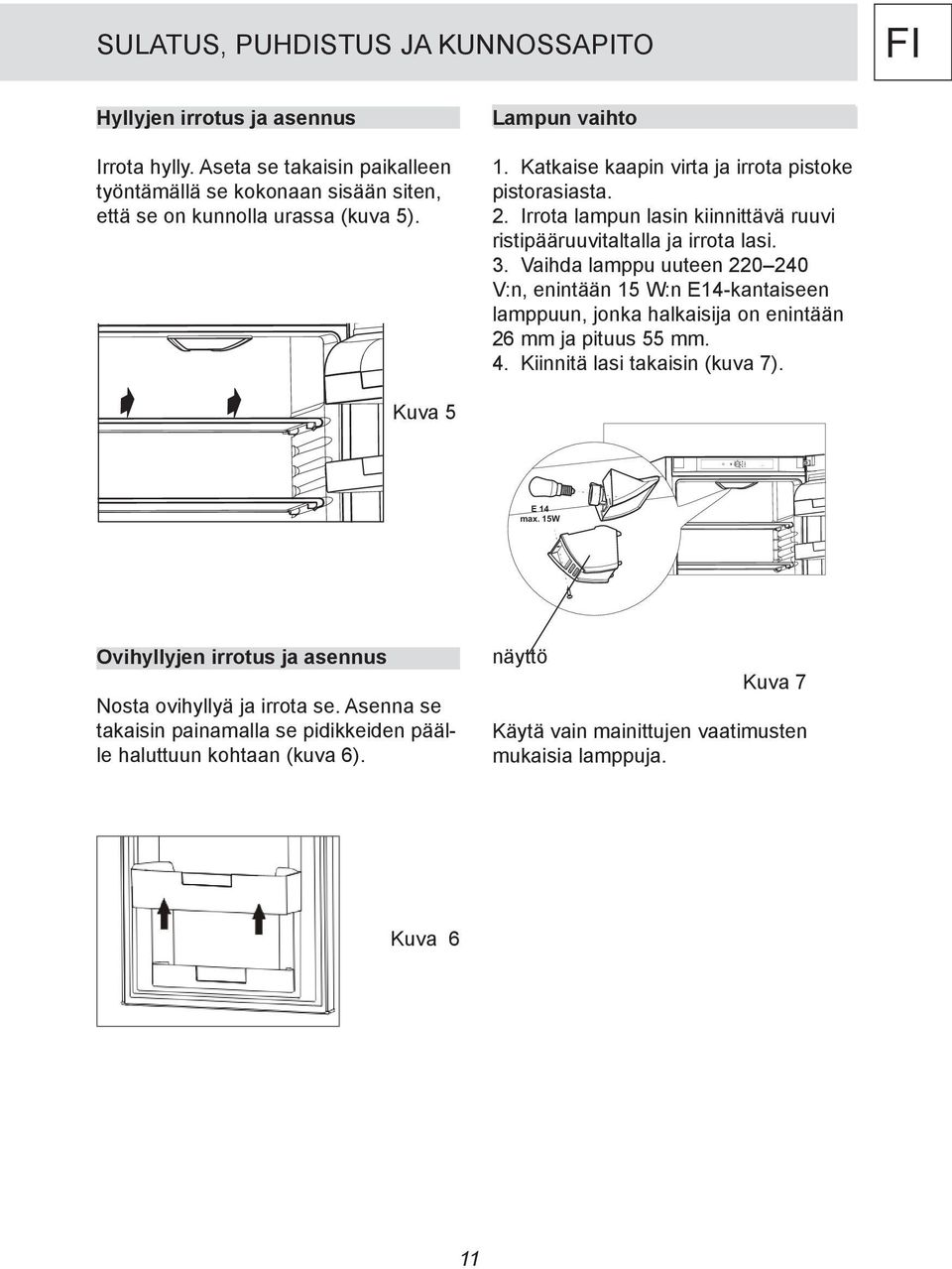

11 0 S A+ electronic control SULATUS, PUHDISTUS JA KUNNOSSAPITO FI Hyllyjen irrotus ja asennus Irrota hylly. Aseta se takaisin paikalleen työntämällä se kokonaan sisään siten, että se on kunnolla urassa (kuva 5). Lampun vaihto 1. Katkaise kaapin virta ja irrota pistoke pistorasiasta. 2. Irrota lampun lasin kiinnittävä ruuvi ristipääruuvitaltalla ja irrota lasi. 3. Vaihda lamppu uuteen V:n, enintään 15 W:n E14-kantaiseen lamppuun, jonka halkaisija on enintään 26 mm ja pituus 55 mm. 4. Kiinnitä lasi takaisin (kuva 7). Kuva 5 E14 max. 15W Ovihyllyjen irrotus ja asennus Nosta ovihyllyä ja irrota se. Asenna se takaisin painamalla se pidikkeiden päälle haluttuun kohtaan (kuva 6). näyttö Kuva 7 Käytä vain mainittujen vaatimusten mukaisia lamppuja. Kuva 6 11

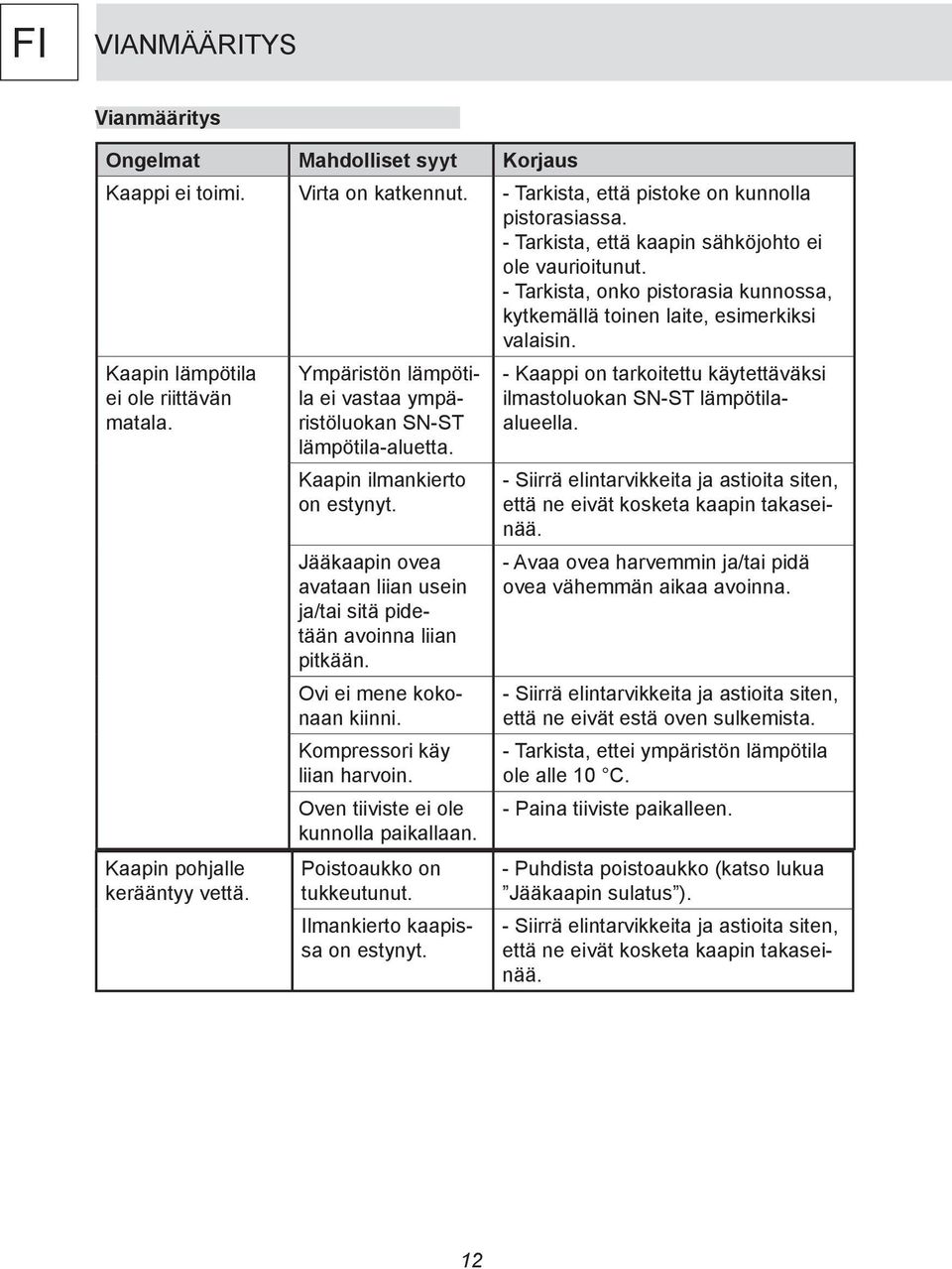

12 FI VIANMÄÄRITYS Vianmääritys Ongelmat Mahdolliset syyt Korjaus Kaappi ei toimi. Virta on katkennut. - Tarkista, että pistoke on kunnolla pistorasiassa. - Tarkista, että kaapin sähköjohto ei ole vaurioitunut. - Tarkista, onko pistorasia kunnossa, kytkemällä toinen laite, esimerkiksi valaisin. Kaapin lämpötila ei ole riittävän matala. Kaapin pohjalle kerääntyy vettä. Ympäristön lämpötila ei vastaa ympäristöluokan SN-ST lämpötila-aluetta. Kaapin ilmankierto on estynyt. Jääkaapin ovea avataan liian usein ja/tai sitä pidetään avoinna liian pitkään. Ovi ei mene kokonaan kiinni. Kompressori käy liian harvoin. Oven tiiviste ei ole kunnolla paikallaan. Poistoaukko on tukkeutunut. Ilmankierto kaapissa on estynyt. - Kaappi on tarkoitettu käytettäväksi ilmastoluokan SN-ST lämpötilaalueella. - Siirrä elintarvikkeita ja astioita siten, että ne eivät kosketa kaapin takaseinää. - Avaa ovea harvemmin ja/tai pidä ovea vähemmän aikaa avoinna. - Siirrä elintarvikkeita ja astioita siten, että ne eivät estä oven sulkemista. - Tarkista, ettei ympäristön lämpötila ole alle 10 C. - Paina tiiviste paikalleen. - Puhdista poistoaukko (katso lukua Jääkaapin sulatus ). - Siirrä elintarvikkeita ja astioita siten, että ne eivät kosketa kaapin takaseinää. 12

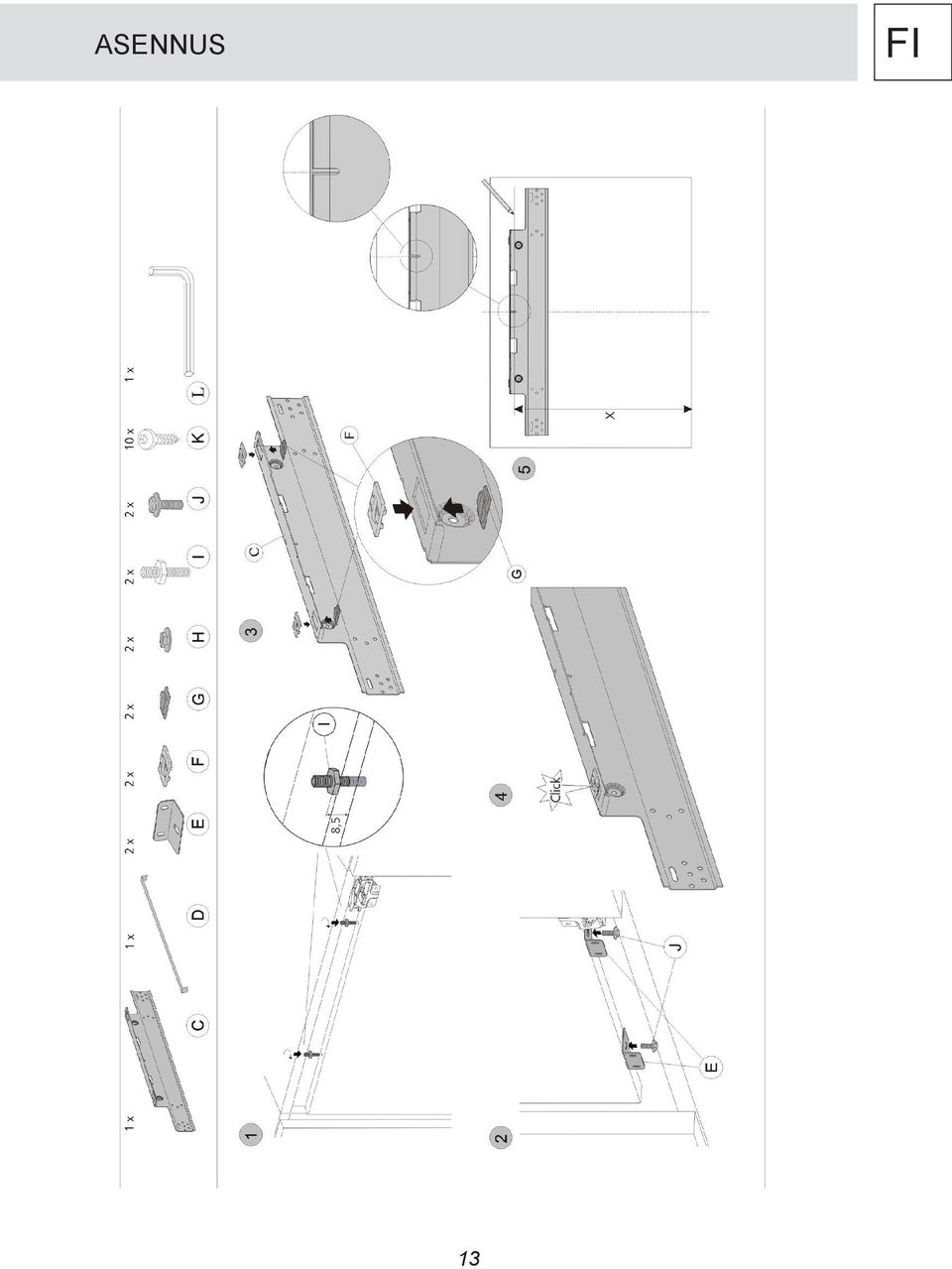

13 ASENNUS FI 13

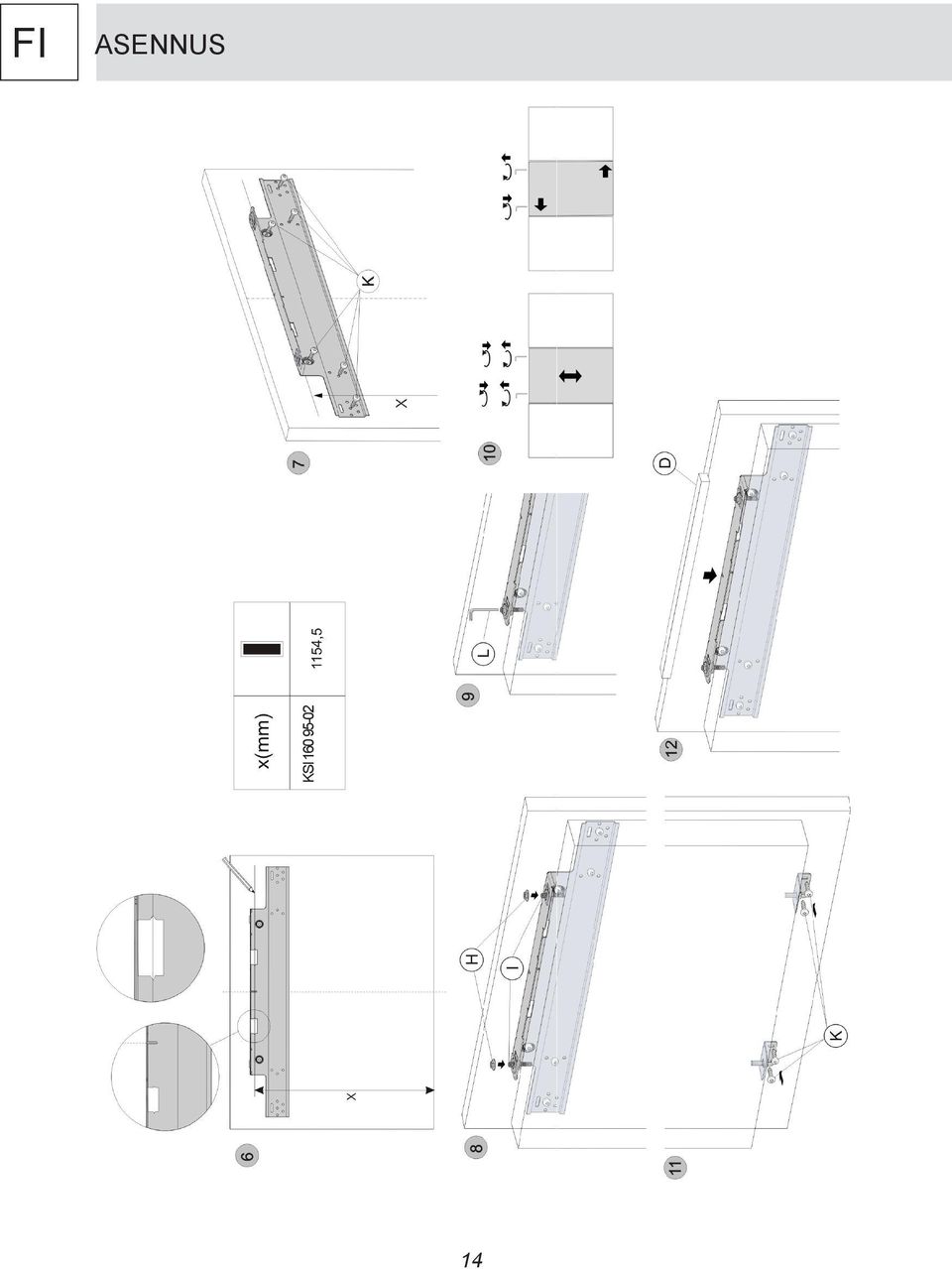

14 FI ASENNUS KSI

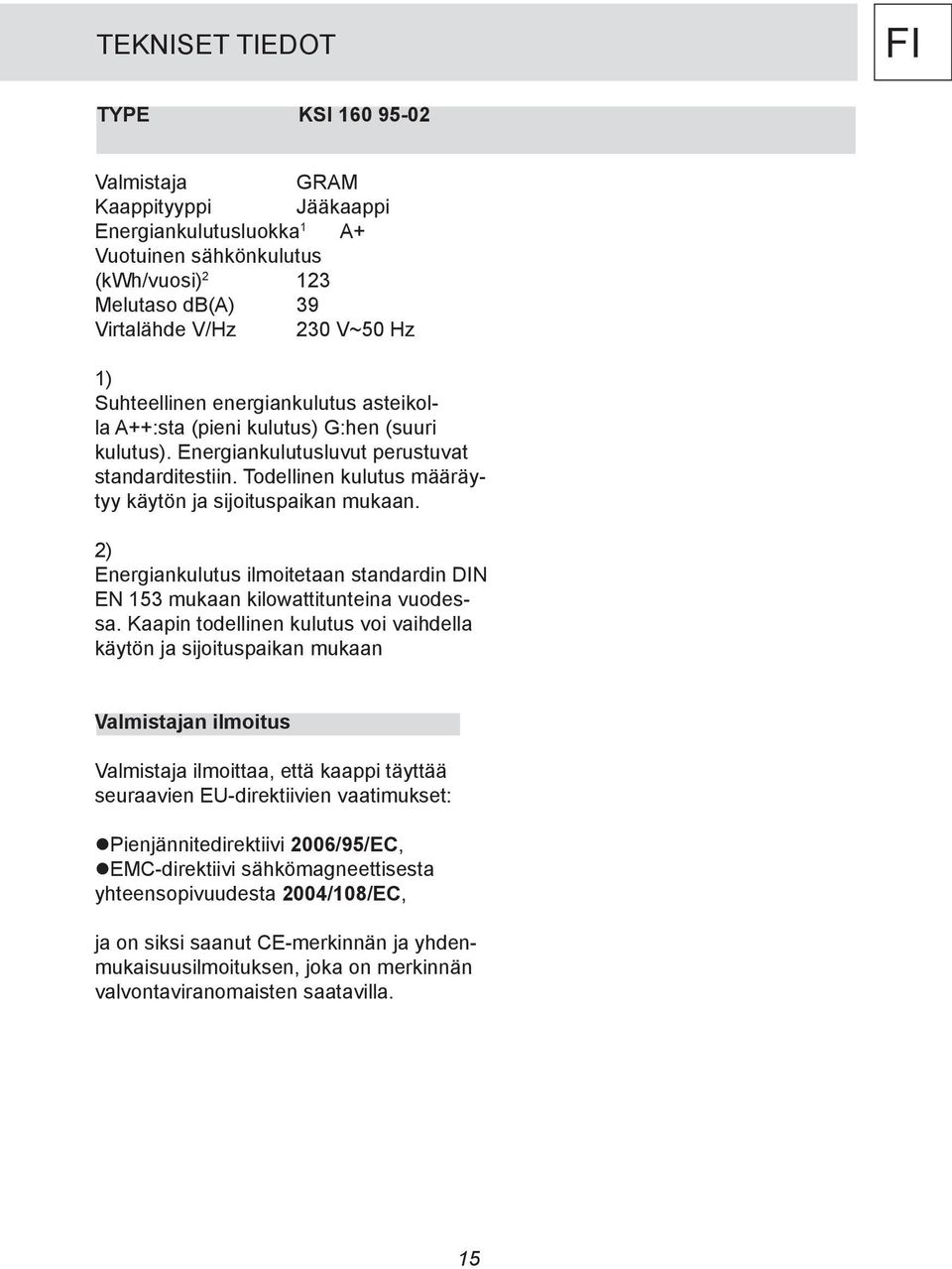

15 TEKNISET TIEDOT FI TYPE KSI Valmistaja Kaappityyppi Energiankulutusluokka 1 A+ Vuotuinen sähkönkulutus (kwh/vuosi) GRAM Jääkaappi Melutaso db(a) 39 Virtalähde V/Hz 230 V~50 Hz 1) Suhteellinen energiankulutus asteikolla A++:sta (pieni kulutus) G:hen (suuri kulutus). Energiankulutusluvut perustuvat standarditestiin. Todellinen kulutus määräytyy käytön ja sijoituspaikan mukaan. 2) Energiankulutus ilmoitetaan standardin DIN EN 153 mukaan kilowattitunteina vuodessa. Kaapin todellinen kulutus voi vaihdella käytön ja sijoituspaikan mukaan Valmistajan ilmoitus Valmistaja ilmoittaa, että kaappi täyttää seuraavien EU-direktiivien vaatimukset: Pienjännitedirektiivi 2006/95/EC, EMC-direktiivi sähkömagneettisesta yhteensopivuudesta 2004/108/EC, ja on siksi saanut CE-merkinnän ja yhdenmukaisuusilmoituksen, joka on merkinnän valvontaviranomaisten saatavilla. 15

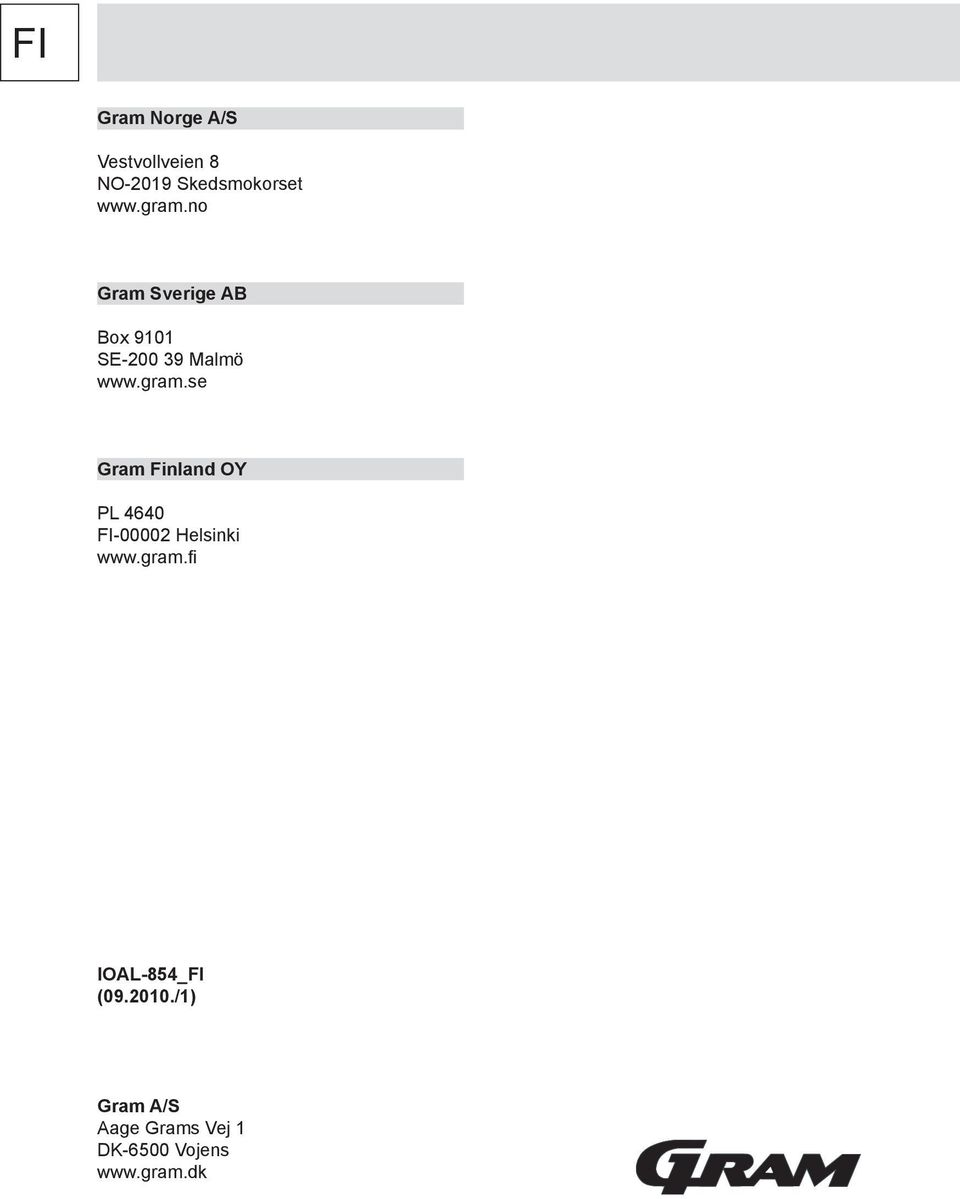

16 FI Gram Norge A/S Vestvollveien 8 NO-2019 Skedsmokorset Gram Sverige AB Box 9101 SE Malmö Gram Finland OY PL 4640 FI Helsinki IOAL-854_FI ( /1) Gram A/S Aage Grams Vej 1 DK-6500 Vojens 16
