Nostolaitekiinnitteiset paluuaurat

Transkriptio

1 Nostolaitekiinnitteiset paluuaurat Agrolux aurat on tehty aikaansa seuraaville viljelijöille, jotka arvostavat hyvää kyntöjälkeä, toimivia varusteita ja taloudellista käyttöä. Agrolux auroista löydät ainutlaatuisia rakenneratkaisuja ja loppuun ajateltuja yksityiskohtia.

2 Agrolux aurojen kehitystyön tavoitteina on ollut antaa käyttäjälle erinomainen kyntötulos, helppo säädettävyys ja paras mahdollinen taloudellisuus. Nämä tavoitteet on saavutettu uudenaikaisten rakenneratkaisujen ja toimivien yksityiskohtien avulla, sekä hyödyntämällä viimeisin tietotaito käytetyistä materiaaleista. Kaikki tämä perustuu sukupolvien kokemuksiin aurojen valmistuksesta. Tästä syystä Agrolux on omassa luokassaan.

3 Yksinkertainen järjestelmä, joka varmistaa auran oikeat säädöt, mahdollistaa erinomaisen kyntöjäljen ja alhaiset käyttökustannukset. Easy Set säätää automaattisesti auran vetopisteen oikeaksi, kun ensimmäisen viilun leveyttä säädetään. Säätöjärjestelmä perustuu suunnikasvarteen, jonka geometria pitää auran rungon aina oikeassa kulmassa, kun perussäätö on tehty oikein. Easy Set säädöllä saavutetaan monta etua: Helppo käyttää. Ensimmäisen viilun leveys ja rungon suuntaus säädetään erillisillä, toisiinsa vaikuttavilla säädöillä. Oikein säädetty rungon suuntaus varmistaa, että kyntötulos on hyvä mahdollisimman pienellä vetoteholla. Ohjaus on helppoa kun aura on oikein säädetty. Hydraulisella viilun säädöllä varustetuissa auroissa Easy Set varmistaa oikean vetopisteen kaikilla portaattomasti säädettävillä viilun leveyksillä. Rakenne on joustava, joten kovat iskut eivät välity traktoriin. Oikea säätö pidentää kulutusosien vaihtoväliä. Oikea säätö varmistaa erinomaisen kyntöjäljen. Kaikissa nostolaitekiinnitteisissä Agrolux kääntöauroissa on vakiovarusteena Easy Set -järjestelmä. Easy set kuuluu MR-mallien vakiovarusteisiin. Ensimmäisen viilun leveyden hydraulinen säätö on saatavissa lisävarusteena. HR-mallien järeä suunnikasvarsi. Ensimmäisen viilun leveyden hydraulinen säätö on saatavissa lisävarusteena. Ohjaava suunnikasvarsi säätää rungon sivuttaissuunnassa automaattisesti oikeaan asentoon. HRW-mallissa on hydraulinen viilun leveyssäätö vakiona.

4 Vahvoja yksityiskohtia Agrolux -aurassa jokainen yksityiskohta on loppuun ajateltu. Aurojen valmistukseen on käytetty vain parhaita materiaaleja ja työstömenetelmiä, jolloin rakenteista on saatu vahvoja, kevyitä ja käytännöllisiä. Pitkä kärki ja tasainen siipikokonaisuus Agrolux-aurojen siipivalikoima on monipuolinen. Ominaista kaikille siiville on, että ne kääntävät maan hyvin jolloin viilut asettuvat tiiviisti kyljelleen ja vaon pohja on riittävän leveä mahdollistaen leveiden traktorirenkaiden käytön. Agrolux terän kärki on erityisen pitkä ja sen rakenne mahdollistaa tasaisen kulumisen koko käyttöajan aikana. Terän rakenne varmistaa hyvän maahakuisuuden ja kärjen muoto murtaa tehokkaasti kyntöanturaa. Pitkässä, vahvassa kärjessä on paljon kulumisvaraa ja sen lämmön johtavuus on hyvä, jolloin kuluminen vähenee. Agrolux -siiven kärki, vannas ja siiven etureuna muodostavat tasaisen kokonaisuuden. Tämän ansiosta siipeen kohdistuva rasitus jakaantuu tasaisesti, vetotehon tarve pienenee, kuluminen on vähäisempää ja maan tarttuminen siipeen pienempää muihin auroihin verrattuna. Koska Agrolux -auran säätö on Easy Set järjestelmän ansiosta aina oikea ja aura on tasapainossa, pienikokoinen maapuoli pitää auran hyvin kulkusuunnassaan ja kulutusosien vaihtotarve pienenee. Laukaisulaitteet Hydrauliset laukaisulaitteet Kivisissä olosuhteissa hydraulinen laukaisulaite on varmatoiminen ja varmistaa keskeytymättömän kynnön. Jokaisen terän laukaisuherkkyys voidaan säätää yksilöllisesti. Näin ensimmäisen terän laukaisuvoima voidaan tarvittaessa säätää suuremmaksi niin, että aura pysyy maassa ilman riskiä auraan tai traktoriin kohdistuvan rasituksen kasvamisesta liian suureksi. Säätöalue on erittäin suuri: laukaisuvoima voidaan säätää välillä auran terää kohti. Laukaisulaitteen geometria mahdollistaa suuren laukaisukorkeuden, jolloin jatkuva kyntö onnistuu hyvin vaikka kivet ovat suuria tai kynnetään syvään. Vetolaite Malli MR Auran kytkentä käy turvallisesti pikakytkentävetokartun avulla. Agrolux auramalleissa R ja MR on tukeva ja vahva 125 mm:n kääntöakseli. Kääntöakseli on laakeroitu korkealaatuisella, erittäin kestävällä muovilaakerilla. Laakeria voidaan tarvittaessa säätää pituussuuntaisen kulumisen mukaan. Murtopultti Murtopulttisuojaus sopii hyvin vähäkivisille maille. Murtoputtiauran rakenne on yksinkertainen ja edullinen. Murtopulttisuojauksella varustetut aurat ovat kevyitä ja auran painopiste on lähellä traktoria, jolloin myös nostotehon tarve on pienempi. Murtopultit on valmistettu erikoisteräksestä ja niiden murtolujuus on Auran kaikki muut rakenteet on mitoitettu kestämään tämän kuormituksen. Murtopultin suuren murtolujuuden ansiosta pultti ei katkea pienien kivien kohdalla, jolloin kyntö voi jatkua. Ajettaessa kiinteään esteeseen kova teräs katkeaa siististi yhdestä kohtaa, jolloin murtuneen pultin poisto on helppoa. Malli HR HR-malleissa on kategorian 3 mukainen vetolaite 150 mm:n kääntöakselilla. Akselissa on rullalaakeri, joka jakaa suuretkin kuormitukset tasaisesti. H-malleissa vetokartun korkeutta voidaan säätää. Kaltevuuden säätö on toteutettu erikseen vasemmalle ja oikealle puolelle. Sisäänrakennettu lukkoventtiili pitää auran aina säädetyssä asennossa. Kääntösylinteri on sijoitettu vetolaitteen taakse, jolloin se on hyvin suojattu.

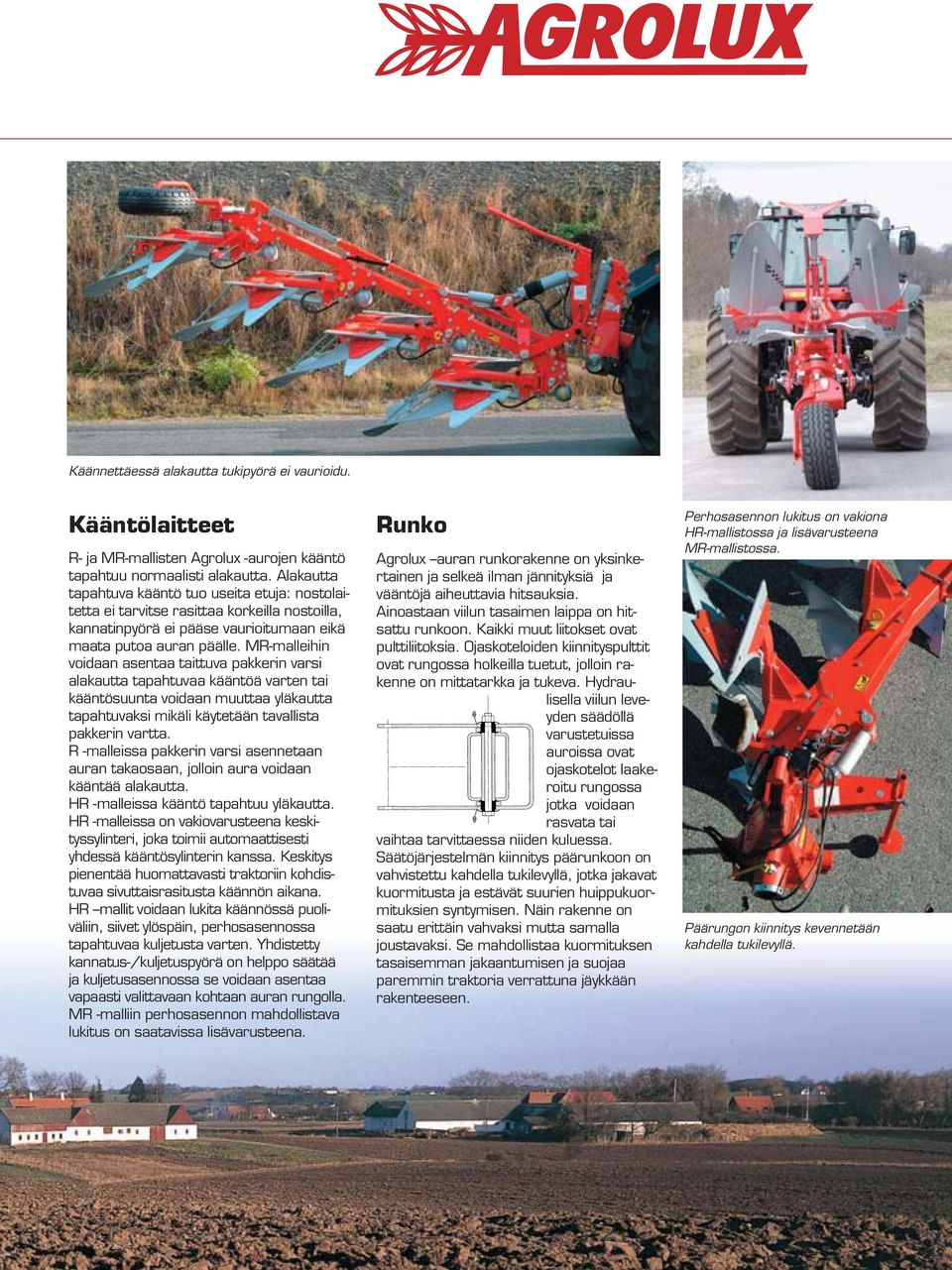

5 Käännettäessä alakautta tukipyörä ei vaurioidu. Kääntölaitteet R- ja MR-mallisten Agrolux -aurojen kääntö tapahtuu normaalisti alakautta. Alakautta tapahtuva kääntö tuo useita etuja: nostolaitetta ei tarvitse rasittaa korkeilla nostoilla, kannatinpyörä ei pääse vaurioitumaan eikä maata putoa auran päälle. MR-malleihin voidaan asentaa taittuva pakkerin varsi alakautta tapahtuvaa kääntöä varten tai kääntösuunta voidaan muuttaa yläkautta tapahtuvaksi mikäli käytetään tavallista pakkerin vartta. R -malleissa pakkerin varsi asennetaan auran takaosaan, jolloin aura voidaan kääntää alakautta. HR -malleissa kääntö tapahtuu yläkautta. HR -malleissa on vakiovarusteena keskityssylinteri, joka toimii automaattisesti yhdessä kääntösylinterin kanssa. Keskitys pienentää huomattavasti traktoriin kohdistuvaa sivuttaisrasitusta käännön aikana. HR mallit voidaan lukita käännössä puoliväliin, siivet ylöspäin, perhosasennossa tapahtuvaa kuljetusta varten. Yhdistetty kannatus-/kuljetuspyörä on helppo säätää ja kuljetusasennossa se voidaan asentaa vapaasti valittavaan kohtaan auran rungolla. MR -malliin perhosasennon mahdollistava lukitus on saatavissa lisävarusteena. Runko Agrolux auran runkorakenne on yksinkertainen ja selkeä ilman jännityksiä ja vääntöjä aiheuttavia hitsauksia. Ainoastaan viilun tasaimen laippa on hitsattu runkoon. Kaikki muut liitokset ovat pulttiliitoksia. Ojaskoteloiden kiinnityspulttit ovat rungossa holkeilla tuetut, jolloin rakenne on mittatarkka ja tukeva. Hydraulisella viilun leveyden säädöllä varustetuissa auroissa ovat ojaskotelot laakeroitu rungossa jotka voidaan rasvata tai vaihtaa tarvittaessa niiden kuluessa. Säätöjärjestelmän kiinnitys päärunkoon on vahvistettu kahdella tukilevyllä, jotka jakavat kuormitusta ja estävät suurien huippukuormituksien syntymisen. Näin rakenne on saatu erittäin vahvaksi mutta samalla joustavaksi. Se mahdollistaa kuormituksen tasaisemman jakaantumisen ja suojaa paremmin traktoria verrattuna jäykkään rakenteeseen. Perhosasennon lukitus on vakiona HR-mallistossa ja lisävarusteena MR-mallistossa. Päärungon kiinnitys kevennetään kahdella tukilevyllä.

6 Säädettävä viilun leveys Viilun leveyden säädöllä varustettussa Agrolux-aurassa on auran monipuolisten ominaisuuksien hyödyntäminen helppoa. M -ja H- mallistossa tarjoamme täydellistä valikoimaa. Auroja varustettu viilun leveyden säädöllä. Agrolux MRWT mallissa on hyvin valmistettu rakenne. Se on varustettu viilun leveyden säädöllä. Aura on monipuolinen mutta helppokäyttöinen. MRWT on hydraulisilla laukaisulaitteilla varustettu keskiraskas aura. Se varmistaa keskeytymättömän kynnön. Aura on olemassa myös MRWS mallisena. MRWS on murtopulttisuojauksella varustettu keskiraskas aura. Viilun leveyden säätö ajon aikana tapahtuu helposti yhden käden liikkeellä. Tämän ansioista voit esimerkiksi hyödyntää traktorin vetovoimaa rinnepelloilla käyttämällä täyttä viilun leveyttä ajettaessa rinnettä alaspäin ja kapeampaa viilun leveyttä ylöspäin ajettaessa.voit myös saada helposti aikaan suoran kynnöksen oikaisemalla vaon esteiden ohittamisen jälkeen. HRW mallin kannatinpyörässä (10,5 /65x16) on vakiovarusteena nerokas patentoitu 3-vaiheinen levyjarru, joka estää iskut käännön aikana. Pyörän säätö ja siirto kuljetusasentoon on helppoa. Agrolux malli HRWT on järeärakenteinen aura hydraulisesti säädettävällä viilun leveydellä ja hydraulisilla laukaisulaitteilla kaikkein vaativimpiin kyntöolosuhteisiin.aura on olemassa myös HRWS mallisena.hrws on murtopulttisuojauksella varustettu raskas aura vähäkivisille maille.

7 Vahva mallisto Laaja mallisto on kehitetty varmistamaan hyvä kyntötulos kaikissa mahdollisissa olosuhteissa.viimeisellä sivulla on olemassa tekninen taulukko aura malleista ja koko luokista sekä laajasta lisävarustevalikoimasta. Näin voit valita auran ja siihen ne varusteet,jotka vastaavat juuri Sinun tarpeitasi. AX on ruuvimainen siipimalli, joka soveltuu useimmille maalajeille. Se tekee selkeästi erottuvan viilun ja toimii tehokkaasti kynnettäessä cm:n syvyyteen. Vetotehon tarve on vähäinen. AX-siipi soveltuu hyvin käytettäväksi yhdessä esiaurojen kanssa. AXP-siipi on malliltaan kuten AX-siipi, mutta se on valmistettu muovista. Agrolux malli RT on hydraulisilla laukaisulaitteilla varustettu kevyt aura. Se soveltuu pienempiin traktoreihin. Agrolux malli RS on murtopulttisuojauksella varustettu kevyt aura kivettömille maille. AH-mallin siipi on suurikokoinen ja malliltaan sylinterimäinen. Se soveltuu hyvin runsaan kasvijätteen peittämiseen. Työsyvyys voi olla jopa 35 cm. Agrolux malli MRT on hydraulisilla laukaisulaitteilla varustettu keskiraskas aura. Agrolux malli MRS on murtopulttisuojauksella varustettu keskiraskas aura. AS on sälesiipimalli ja sen muoto on sama kuin AH-siiven. Tämä siipi on tarkoitettu kyntöön vaikeissa olosuhteissa, joissa maa tarttuu tavalliseen siipeen. Agrolux malli HRT on hydraulisilla laukaisulaitteilla varustettu raskas aura kivisille maille. Agrolux malli HRS on murtopulttisuojauksella varustettu raskas aura vähäkivisille maille. FC -siipi on malliltaan sylinterimäinen mutta AH-siipeä pienikokoisempi. FC -siipi on tarkoitettu cm:n kyntösyvyyteen.

8 Lisävarusteet * Keskityssylinteri on vakiona MR 5-teräisessä sekä HR- ja HRW-malleissa. Hydraulinen ensimmäisen viilun leveydensäätö kaikkiin malleihin. Teräksinen kannatuspyörä R ja MR-malleihin. 500x160 mm. Kuminen kannatinpyörä R ja MR-malleihin Combipyörä R- ja MR-malleihin. 10.0/ Combipyörä HR-malleihin. 10.5/ Takse asennettu combipyörä HR-malleihin. 10.5/65-16 MR-mallien* keskityssylinteri. MR ja HR mallien pakkerin vetovarsi. Pakkerin vetovarsi HRWT-malliin. Esiaura EG F EM Kiekkoleikkurit ovat saatavissa sileinä tai hammastettuina, joustavina tai kiinteinä ja 450 tai 500 mm halkaisijalla. Veitsileikkuri, kuorin ja maapuolileikkuri. Agrolux paluuauramallisto Siipien lukumäärä (nostolaitekiinnitteiset aurat) Agrolux Siipiväli Ojaskorkeus aura malli cm cm Teräluku R S R S R T M R S 90 75/ M R S / M R WS 90 75/ M R WS / M R T M R T M R WT M R WT H R S 90 75/ H R S / H R WS 90 75/ H R T 90 75/ / / H R T / / / H R WT 90 75/ / / Business to Business
