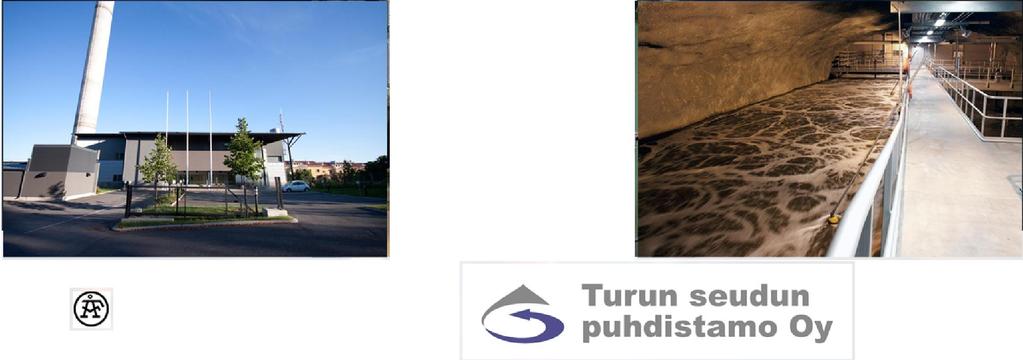

1 PORRASILMASTUS JA HAPENSYÖTTÖ VIEMÄRISTÖN RIKKIVETYKORROOSION ESTÄMISESSÄ, KOKEMUKSIA TURUSTA Vesihuolto 2019, Jyväskylä, VVY Jarno Arfman, Tekninen päällikkö, Ins AMK, Turun seudun puhdistamo Oy Jarmo Sallanko, Projektipäällikkö, TkT/Dosentti, Pöyry / Vesihuolto Pohjoinen, Oulu 1 ESITYKSEN SISÄLTÖ Rikkivedyn/-hapon muodostuminen Haju ja korroosio Hajuongelmien ja rikkivetykorroosion välttäminen Case Turku Ratkaisujen toteutus ja toiminta Porrasilmastus Hapensyöttö 2 2 1

2 kulumisesta erilaisia arvioita, 20 C - 5 15 mg/h O 2 -liukeneminen veteen

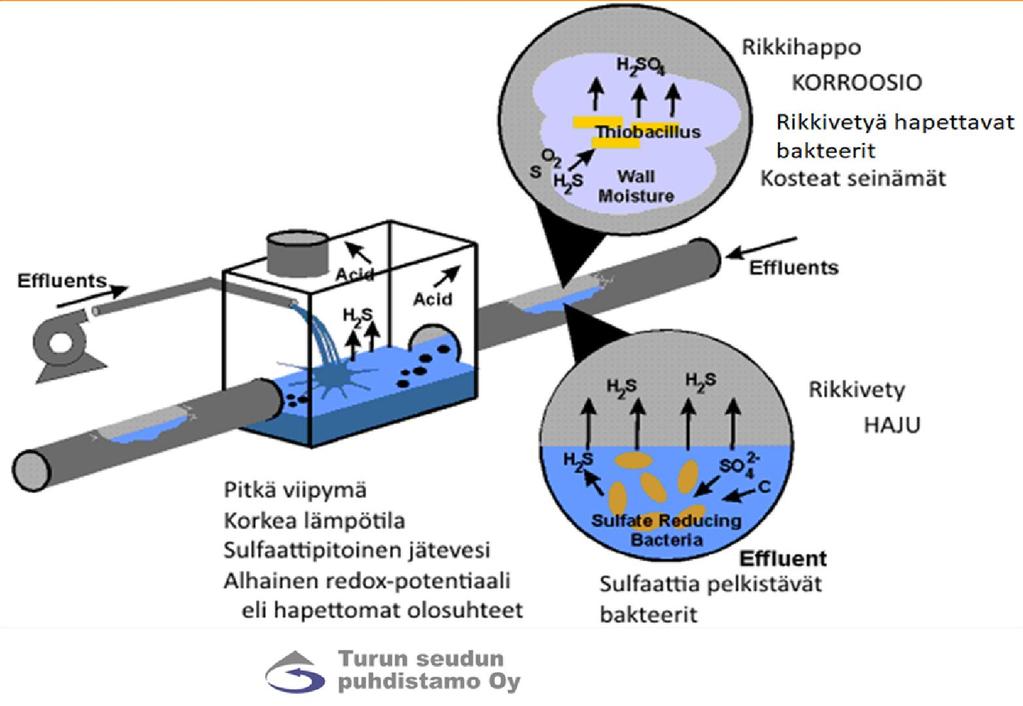

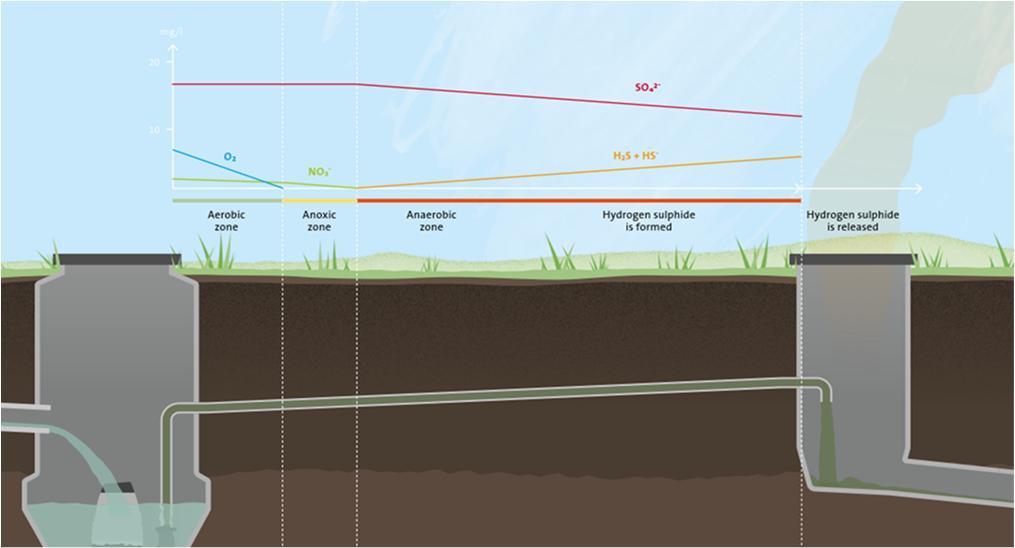

2 RIKKIVEDEYN / -HAPON MUODOSTUMINEN 3 3 RIKKEVEDYN MUODOSTUMINEN Rikkvedystä mahdollisesti ongelmia - painevimäri >2 km - viipymä paineviemärissä >2 h O 2 kulumisesta erilaisia arvioita, 20 C mg/h O 2 -liukeneminen veteen n. 10 mg/l Grundfos, Hydrogen sulphide identifying and solving the problem 4 4 2

HAJU RIKKIVETY H 2 S - pääasiallinen hajunaiheuttaja

olosuhteissa - hajukynnys 0,008 ppm (0,011mg/m 3 )

vetysulfidina HS - - sulfidina S 2-5 5 KORROOSIO H 2

paineviemäreiden purkukaivoissa Betoni menettää

laajenee Karbonatisoituminen Ca(OH) 2 + CO 2 CaCO 3 +

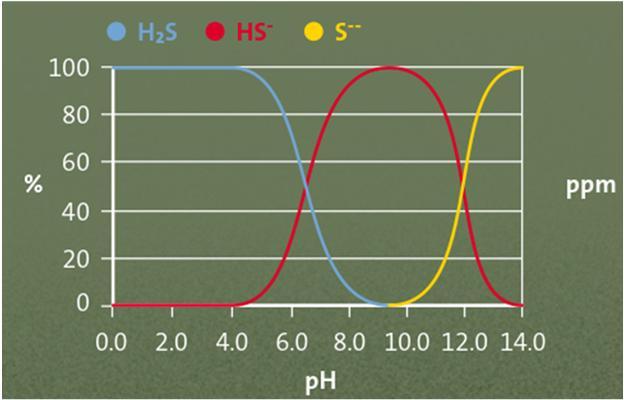

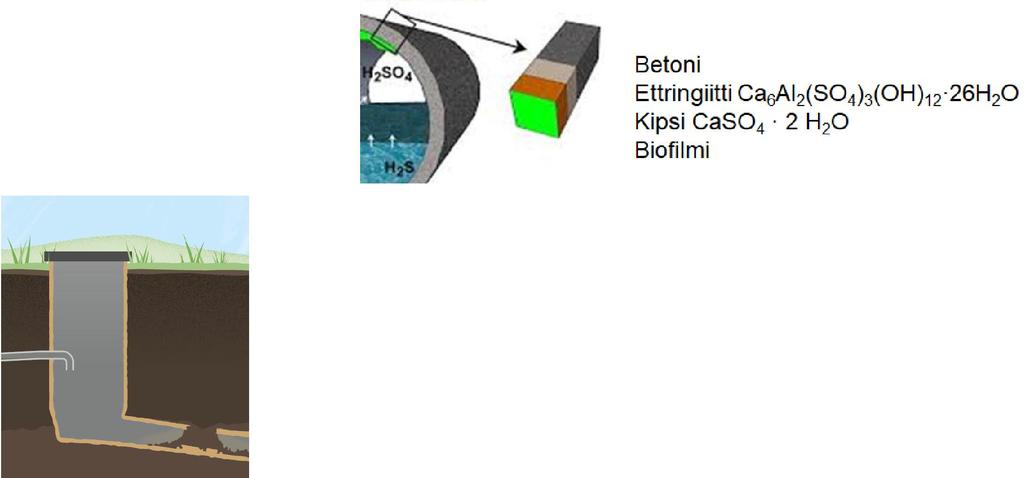

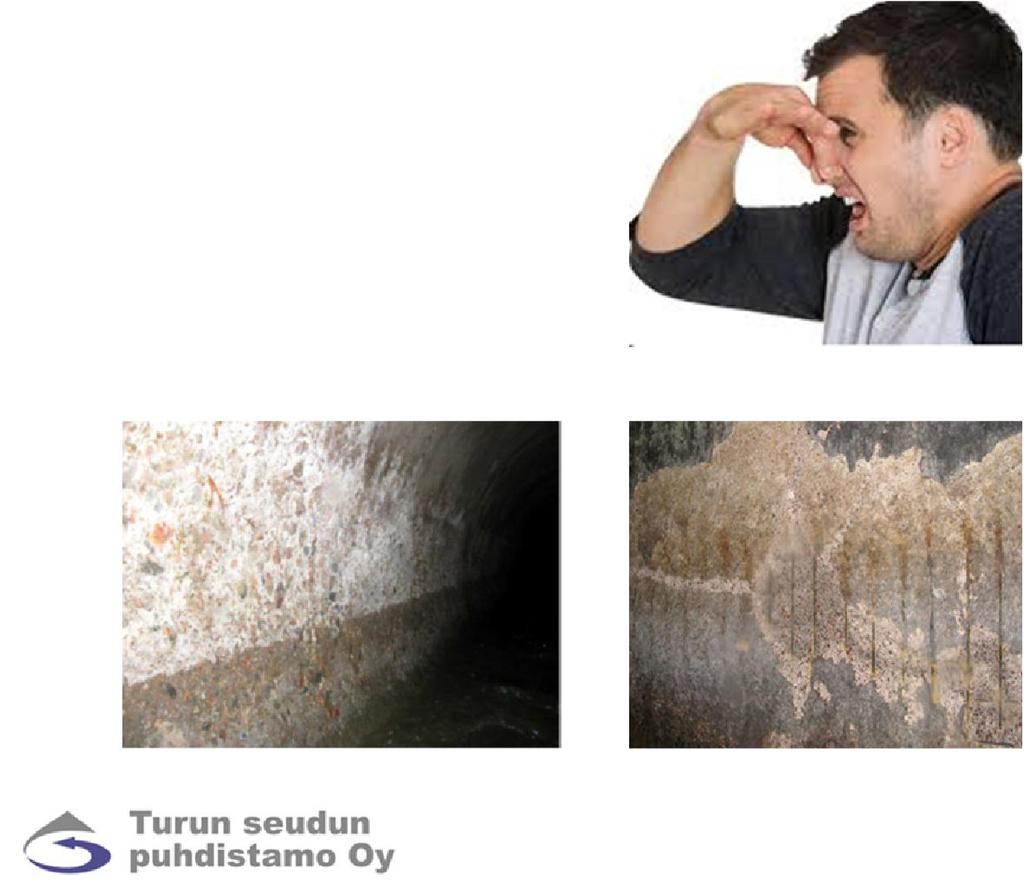

3 HAJU RIKKIVETY H 2 S - pääasiallinen hajunaiheuttaja - muut hajuyhdisteet syntyvät samanlaisissa olosuhteissa - hajukynnys 0,008 ppm (0,011mg/m 3 ) Sulfidi esiintyy vedessä - rikkivetynä H 2 S - vetysulfidina HS - - sulfidina S KORROOSIO H 2 SO 4 = rikkihappo Betonikorroosio voimakasta pitkien paineviemäreiden purkukaivoissa Betoni menettää raudoitusta suojaavan vaikutuksen Ruostuessaan rauta laajenee Karbonatisoituminen Ca(OH) 2 + CO 2 CaCO 3 + H 2 O Grundfos, Hydrogen sulphide identifying and solving the problem 6 6 3

KORROOSIO 20 ppm H 2 S jopa 2 betonin rapautuminen 5 v:ssa (ASCE, Manual for manhole inspection and rehabilitation) PAINEVIEMÄRILINJAT NYKYJÄÄN PITKIÄ SIIKALATVAN KESKUSPUHDISTAMO - 125 km

7 7 RIKKIVETYONGELMIEN VÄLTTÄMINEN Aerobit olosuhteet alle 2 km/ 2h painelinjat ilmastus happi biomassan deaktiovointi - lipeä, possutus ym ph:n nosto kemiallinen hapettaminen,

4 KORROOSIO 20 ppm H 2 S jopa 2 betonin rapautuminen 5 v:ssa (ASCE, Manual for manhole inspection and rehabilitation) PAINEVIEMÄRILINJAT NYKYJÄÄN PITKIÄ SIIKALATVAN KESKUSPUHDISTAMO km paineviemäriä - Linjapumppaamoita 21 kpl Viemärin rikkivetypitoisuuden vaikutus betoniviemärin korroosionopeuteen (Hudon ym. 2011). 7 7 RIKKIVETYONGELMIEN VÄLTTÄMINEN Aerobit olosuhteet alle 2 km/ 2h painelinjat ilmastus happi biomassan deaktiovointi - lipeä, possutus ym ph:n nosto kemiallinen hapettaminen, ferrinitraattisulfaatti, H 2 O 2, Nutriox ym. biologiset menetelmät, Bioamp ym. putkiston tyhjäksipuhallus Materiaalit, pinnoitukset Estetään ilmaan vapautuminen Kulkeutumiseen vaikuttaminen Käsitellään poistoilma Porrasilmastus/ilmastuspato Aktiivihiilisuodatus aktiivihiilisuodatus kaasunpesurit otsonointi biologinen suodatus Ilmastus Pitkä piippu 8 8 4

5 TURUN PAINEVIEMÄRILINJAT 9 9 VIRTAUSNOPEUDEN KASVATTAMINEN Pumppaamoista lähtee kaksi rinnakkaista linjaa. Hiljaisen virtaaman aikana on käytetty vain toista linjaa Haittana, että käyttöönotettaessa pois käytöstä ollutta linjaa rikkivetypitoisuudet nousevat hetkellisesti hyvinkin korkeiksi Haasteena, että pumppaamoja ei ole suunniteltu tällaiseen käyttöön. Pumppujen kytkentä Toisen linjan käyttöönotto tai käytöstä poistaminen

6 KEMIKAALIT JA BAKTEERIPOHJAISET TUOTTEET Käytetty rikkivedynestokemikaaleja Toimii varmasti Kustannukset todella korkeat vuositasolla lähentelee 0,5 M Kokeiltu bakteeripohjaisia tuotteita Leikkaavat arvoja Yhdessä rikkivedynestokemikaalin kanssa => säästöjä kemikaalikustannuksiin ja bakteerien toiminta tehostuu RAISION PAINELINJOJEN PURKUKAIVO, KOHDE Raision jätevesi pumppaamo Pumppaamon normaali virtaama noin m 3 /vrk Painelinja 2 x DN560 PEH Pituus 3,2 km Purkukaivo Viettolinja Betoni DN800 Pituus 2,3 km Raisionjoen pumppaamo

7 PORRASILMASTIN RAISION PAINELINJAT Puhallin 1800 m 3 /h Porrasilmastin Aktiivihiilisuodatin Painelinja 2 x DN560 PEH Rikkivetymittaus Poistoilmapuhallin aktiivihiilisuodattimella 100 m 3 /h Purkukaivo Raisionjoen pumppaamo Korvausilmaputket aktiivihiilisuodattimilla DN800 betoninen viettolinja 2,3 km PORRASILMASTIN RAISION PAINELINJAT

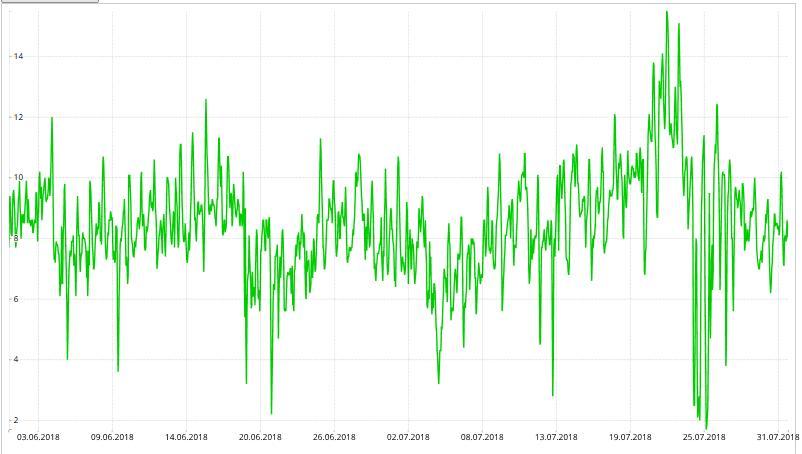

PORRASILMASTIN RAISION PAINELINJAT, KOKEMUKSET Porrasilmastimen jälkeinen rikkivetymittaus Rikkivetypitoisuus 0-15 ppm Päivämäärä 1.6.2018-31.7.

8 PORRASILMASTIN RAISION PAINELINJAT, KOKEMUKSET Porrasilmastimen jälkeinen rikkivetymittaus Rikkivetypitoisuus 0-15 ppm Päivämäärä Porrasilmastimen jälkeen rikkivetypitoisuus putoaa vähintään 2/3 alkuperäisestä tilanteesta (oletus perustuu lyhyeen mittausjaksoon 2015) PORRASILMASTIN RAISION PAINELINJAT, KOKEMUKSET Rikkivetymittaus pidemmällä viettolinjassa n. 600 m päässä porrasilmastimesta Rikkivetypitoisuus 0-7 ppm Todennäköisesti sähkökatkos Päivämäärä

9 HAPENSYÖTTÖ KAARINAN PAINELINJAT Kaarinan jätevesi pumppaamo Painelinja 2 x DN800 PEH Pituus 5 km Purku jätevesitunneliin Pumppaamon normaali virtaama noin m 3 /vrk HAPENSYÖTTÖ KAARINAN PAINELINJAT Käyttö hyvin alkuvaiheessa: Otettu käyttöön huhtikuussa 2019 => kokemukset lyhyeltä ajalta Kaarinan jätevesi pumppaamo Painelinja 2 x DN800 PEH Pituus 5 km Purku jätevesitunneliin Pumppaamon normaali virtaama noin m 3 /vrk Happilaitteisto Yksikkö joka valmistaa ilmasta happea. Happi syötetään pumppujen jälkeen painelinjaan. Tavoitteena on, että hapensyötön jälkeen veden happipitoisuus on noin 30 mg/l

10 KIITOKSIA! KIITOKSIA! VESIHUOLTOPÄIVÄT 2019 JYVÄSKYLÄ 19 10
