ENERGIAN SÄÄSTÖ JÄTEVEDENPUMPPAUKSESSA JA UUDET PUMPPAUSTAVAT ERILAISET PUMPPAAMOVAIHTOEHDOT

Transkriptio

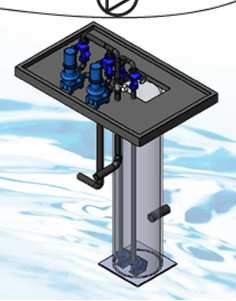

1 ENERGIAN SÄÄSTÖ JÄTEVEDENPUMPPAUKSESSA JA UUDET PUMPPAUSTAVAT Ominaisenergian optimointi isoilla pumppaamoilla Jäteveden paineenkorotuspumppaamot, avoin tai suljettu ratkaisumalli Kombi vai 2-neuvoinen siirtolinjan paineenkorotus + vietot ERILAISET PUMPPAAMOVAIHTOEHDOT Säiliöpumppaamo Turvapumppaamo Mökkipumppaamo Mökkipumppaamo itse imevillä pumpuilla Betonipumppaamo uppopumpuilla Betonipumppaamo kuiva - asenteisilla pumpuilla

2 PUMPPAUSJÄRJESTELMÄN HYÖTYSUHDE Hyötysuhteen hahmottaminen uudella tavalla mahdollistaa huomattavia käytännön säästöjä P VERKKO P VESI η MOOTT. η HYDR. η TAMU η OHJ. η SUUNN. JUOKSUPYÖRÄN HYÖTYSUHDE Juoksupyörän hyötysuhteeseen vaikuttavia seikkoja toimintaperiaate haluttu Q/H-käyrän muoto kiinteän kappaleen läpäisy Lähde: Grundfos / The Sewage Pumping Handbook

3 MOOTTORIN HYÖTYSUHDE Moottorin hyötysuhteeseen vaikuttavia seikkoja Uppomoottori IP68 Ilmajäähdytteinen moottori IP55 Korkeanhyötysuhteen ilmajäähdytteinen moottori IP55 Eff1-3 >> IE1 4 Hyötysuhdeluokkien välinen ero n. 2-3% Uppomoottorin ja korkean hyötysuhteisen moottorin välinen ero jopa 7% TAAJUUSMUUTTAJAN HYÖTYSUHDE Taajuusmuuttajien hyötysuhteet erittäin korkealla tasolla, 97 98% Säästöpotentiaali on käytön, säädön ja ohjauksen puolella

4 OHJAUSTAVAN VAIKUTUS PUMPPAAMON HYÖTYSUHTEESEEN Q: 80 l/s 40 l/s η hyd : 68 % 74 % η mot : 84 % 80 % η vsd : 98 % η tot : 56 % 58 % H tot : 5,5 m 3,0 m g * H E sp = [ Wh/m 3 ] η gr * 3,6 Q 1 = 80 l/s E sp = 26,8 Wh/m 3 Q 2 = 40 l/s E sp = 14,1 Wh/m 3 Ajoaika tuplaantuu, mutta energiankulutus lähes puolittuu JOENSUUN SANEERAUKSET : RANTAPUISTO, PENTTILÄNRANTA, HASANNIEMI. 40 % ENERGIAN SÄÄSTÖ (JOENSUUN VEDEN TOIMITUSJOHTAJAN SUUSTA) Rantapuisto JVP yksi kolmesta tulopumppaamolle pumppaavasta pääpumppaamosta ( 3 kpl 18,5 kw ) vesimäärä l/s / pumppu lisäksi hajuhaitat rantakadun terasseilla poistuneet. Penttilänranta JVP täysin uusi puhdistamon tulopumppaamo ( 4 kpl 37 kw ) vesimäärä l/s / pumppu Suomen hienoin pumppaamo. Hasanniemi JVP isompi kahdesta puhdistamon tulopumppaamoista ( 4 kpl 50 kw ) vesimäärä l/s / pumppu lisäksi hajuhaitat rantakadun terasseilla poistuneet.

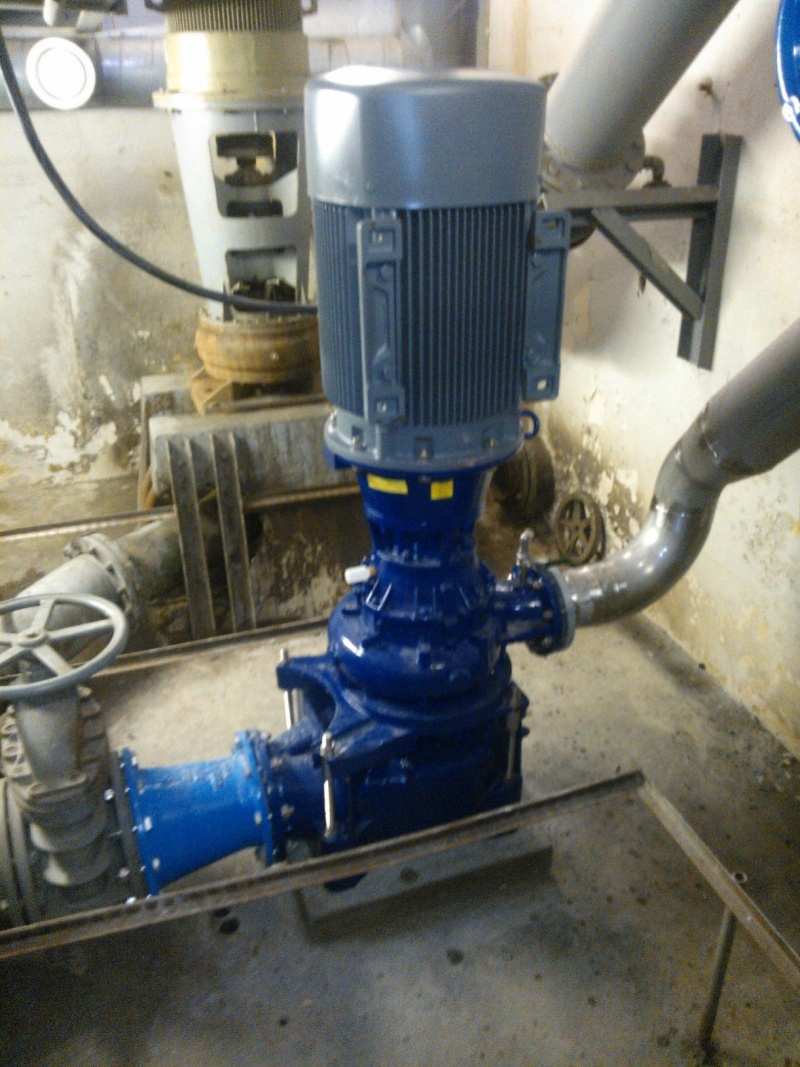

5 LAHDEN SANEERAUKSET : MUKKULA JA MYLLYPOHJA. Mukkula JVP vanha betoninen pumppaamo ( 3 kpl 15 kw ) vesimäärä l/s / pumppu Säästö ominaisenergiassa vanhaan verrattuna 38 % Säästö 27 % mikäli ajetaan 35 tai 90 l/s Myllypohja JVP vanha betoninen pumppaamo ( 3 kpl 30 kw ) vesimäärä l/s / pumppu Säästö ominaisenergiassa vanhaan verrattuna 33 % Säästö 23 % mikäli ajetaan 60 tai 125 l/s LAPPEENRANNAN SANEERAUKSET : HEIMOSILTA, NUIJAMAANTIE JA PALLO. Heimosilta JVP vanha imusäiliöllinen lasikuitupumppaamo ( 2 kpl 37 kw ) vesimäärä l/s / pumppu Säästö ominaisenergiassa vanhaan verrattuna 25 %, Nuijamaantie JVP vanha imusäiliöllinen lasikuitupumppaamo ( 2 kpl 45 kw ) vesimäärä maksimi 120 l/s / pumppu Pallo JVP vanha betoninen pumppaamo ( 3 kpl 45 kw ) vesimäärä l/s / pumppu Laskennallinen säästö ominaisenergiassa vanhaan verrattuna 8 %

6 h 1 h OHJAUSTAVAN VAIKUTUS PUMPPAAMON HYÖTYSUHTEESEEN Jäteveden paineenkorotuspumppaamot, avoin tai suljettu Yhteistä kummallekin, ettei pureta vettä painelinjasta pumppaamolla Jätevesipumppaamon tuloputken potentiaalienergian (ja liike-energian) hyödyntäminen energian säästön lisäksi lukuisia muitakin hyviä ominaisuuksia (hajuhaittojen poistuminen, tasaisempi virtaama, ei ilmastumista ) ei tarvetta säiliölle SAVONLINNAN PAINEENKOROTUS TANHUVAARASSA lähtötilanne: turvapumppaamo etukaivolla, toimintapiste: muutos: tasausaltaan pumppaamo toimii edelleen muuttumattomassa toimintapisteessä etukaivoon asennettu pystyasenteinen Hidrostal ohjaus: AqvaSemi+ taajuusmuuttajat suljettu järjestelmä uusi toimintapiste (38Hz) energian säästö 35% lisäksi hajuhaitat opiston alueella poistuneet. Punkaharju- Savonlinna siirtolinja Tasausallas ei ylivuotovaaraa Tanhuvaara JVP Puhdistamo
